Пыльник ШРУС порван. Причины. Менять ШРУС?

Пыльник ШРУС порван. Причины. Менять ШРУС?

Как известно, гораздо проще предотвратить проблему, чем устранять последствия поломки. Если вы хотите избежать разрыва пыльника ШРУСа, рекомендуется осуществлять регулярный осмотр и контролировать состояние пыльников шарниров равных угловых скоростей. В случае если были обнаружены разрывы, микротрещины, нужно произвести замену пыльника до того как он полностью разрушится. В большинстве случаев, порванный пыльник ШРУСа – это проблема старых автомобилей. Причиной тому – затвердевание и растрескивание резины вследствие длительной эксплуатации авто.

Рекомендации специалистов ХАДО

В случае если вам удалось обнаружить проблему с пыльником ШРУСа практически сразу, и сам ШРУС еще не пострадал, специалисты рекомендуют произвести разборку узла и очистить его от старого смазочного материала.

Далее необходимо внести смазку XADO Смазка для ШРУС, которая закладывается однократно и на весь срок эксплуатации. После всех проделанных манипуляций следует осуществить установку ШРУСа на место в сборе с новым пыльником.

Что делать, если пыльник ШРУСа порвался относительно давно, а внутрь успели попасть загрязнения, которые способствовали ускоренному изнашиванию деталей и возникновению хруста при поворотах авто? В таком случае необходимо заменить штатную смазку на смазочный материал ХАДО Ремонтная для устранения дефекта, и ездить с восстановленным узлом на протяжении всего оставшегося срока службы авто.

Каталог продукции

Вы вышли из Вашего Личного Кабинета.

Ваша корзина покупок была сохранена. Она будет восстановлена при следующем входе в Ваш Личный Кабинет.

Укажите ваши данные

Заполните все поля формы с подробной информацией о модели Вашей машины для того, чтобы наши эксперты смогли Вам помочь.

Ваш запрос отправлен

Бесплатный звонок

Ваш запрос отправлен

Ваша заявка принята.

С вами свяжется наш консультант в ближайшее время.

Часы работы: Пн-Пт: с 9:00 до 18:00
Суббота, воскресенье: выходной.

Ремонт пыльника ШРУСа в полевых условиях. Что делать, если порвался пыльник ШРУСа?

Расскажу-ка я о своём опыте ремонта наружного пыльника ШРУСа в полевых условиях. Давайте сначала определим, что такое ШРУС? Шарнир равных угловых скоростей — так расшифровывается эта аббревиатура. Цель этого механизма — передавать вращательное движение от коробки передач к поворотным колёсам. Располагается он на передних приводных полуосях, непосредственно у ступицы передних колёс. Это достаточно ответственная часть в силу того, что при поломке одного ШРУСа, рвётся связь между приводным колесом и двигателем; весь крутящий момент уходит впустую, словно одно из приводных колёс вывешено над землей, в то время как другое стоит на земле.

Машина при этом уже никуда не едет. После этого в помощь вам только эвакуатор. ШРУС приводного вала достаточно надёжен и может долго эксплуатироваться, если соблюдать простые правила эксплуатации: шарнир должен постоянно находиться в специальном густом масле. Попадание воды и песка внутрь шарнира недопустимо и вызывает скорую его “смерть”. Во избежании попадания песка и воды, ШРУС защищён резиновым гофрированным чехлом. Для продления жизни ШРУСа, этот чехол нужно периодически проверять на наличие трещин и разрывов. Особенно часто стоит делать это на старых машинах, потому что резина со временем теряет свою эластичность и начинается трескаться и рваться. Проверить это не сложно — для этого надо выкрутить руль в крайнее правое положение и осмотреть пыльник правого колеса, затем вывернуть руль в крайнее левое положение и осмотреть пыльник левого колеса. Проводить осмотр ещё проще, если есть ремонтная яма или подъёмник. Что делать, если вы всё же обнаружили разрыв пыльника? Ответ простой — менять.
Но что делать, если мастерской, гаража нет, а ехать надо срочно и далеко?

Готовясь к очередной летней поездке из Москвы в Крым, я проверил свой автомобиль, чтобы исключить неприятности в пути. Поломок и повреждений обнаружено не было и мы тронулись в путь. Накатавшись вдоволь по побережью Чёрного моря, по прошествии трёх недель отпуска, пришло время возвращаться назад. Беглый осмотр перед поездкой внутренних ШРУСов выявил разрыв левого и трещину правого пыльников. Для меня это было пренеприятнейшим известием. Езда по гравийным сельским направлениям не прошла бесследно. Но, грустить не время, надо исправлять ситуацию хотябы временно — на период дороги из Симферополя в Москву. А там уже можно будет найти как сами пыльники, так и время на их замену.

Для проведения операции над этим ответственным агрегатом, по дому были собраны: резак для бумаги, скотч, пара новых полиэтиленовых пакетов для мусора, пустая (чистая) туба из-под силикона, пистолет для силикона, крепкая верёвка, рукавицы, банка смазки для ШРУСов и ветошь. .. Много ветоши 🙂

Ямы под рукой не было. Поэтому, поставив машину на ручник, забив под задние колёса противооткатные упоры в виде кирпичей, вывесив переднее колесо домкратом я подставил для страховки подходящего размера пенёк на тот случай, если домкрат вдруг захочет соскочить.

В первую очередь, я удалил остатки смазки с грязью, которой был запачкан весь чехол. Для этого я приложил ветошь к пыльнику и прокрутил колесо руками несколько оборотов:

Затем, набрал в пустую тубу из-под силикона смазку для ШРУСов. Аккуратно “задул” смазку в остатки пыльников. А чтобы смазка не убежала снова, взял полиэтиленовый пакет, разложил его по всей ширине, продавил в бороздки чехла пальцами и прокрутил колесо по ходу движения. В результате у меня получилась вот такая штука:

Затем, я перевязал каждую из «бороздок» чехла верёвкой с той целью, чтобы закрепить пакет и в то же время снизить аэродинамическое сопротивление, которое может растрепать и порвать пакет раньше срока.

Аналогичную операцию я проделал со вторым колесом с той лишь разницей, что дополнительно замотал еще и скотчем. Сделано это было для эксперимента. Один ШРУС я замотал “обычным пакетом”, а второй — еще и “волшебным скотчем”. Результатом работы меня удовлетворил:

Спустя 1452 километра мои “полевые чехлы” своего внешнего вида не изменили. То есть выглядели вот так:

Смело можно сказать, что провозился я не зря, ШРУСы в обиду не дал.
Если дело плохо и вдруг понадобилось эвакуировать автомобиль, можно найти подходящий по цене и по метоположению эвакуатор в каталоге эвакуаторов – vekev.ru.

5 советов чтобы быстро починить порванный пыльник

Иногда современные водители сталкиваются с разными неприятностями в виде поломок отдельных запчастей, деталей и узлов машины. Нередко среди таких «сюрпризов» возникает проблема порванного пыльника. Не снимая деталь, выполнить ремонт почти невозможно. Однако для быстрого восстановления герметичности можно воспользоваться несколькими способами.

Нанесение заплатки

Не всегда, когда порвался пыльник, есть возможность его замены. В такой ситуации можно сделать заплатку из велосипедной шины. Сначала нужно очистить поверхность защитного колпачка от загрязнений и добавить немного смазки в шарнир. После этого следует обезжирить место будущей заплатки и покрыть тонким слоем клея, стойкого к воде. На заплатку клей также наносят. Соединить поверхность требуется через 10-15 минут. Чтобы процесс стал еще более надежным, в зону контакта также следует нанести слой герметика для автомобиля.

С помощью нитки

Стоит отметить и то, что порванный пыльник можно восстановить с помощью капроновых ниток. Сначала во внутреннюю часть шарнира следует добавить смазку, а также очистить и обезжирить внешнюю поверхность. Потребуется обычная игла. С ее помощью капроновыми нитками надо сшить края отверстия пыльника. Основное правило заключается в том, что стежков должно быть много, но перетягивать их не стоит. В качестве герметизации поверх швов нужно нанести армирующий скотч или резиновую заплатку.

Временная герметизация

В некоторых случаях водитель замечает порванный пыльник, находясь в дороге. Чтобы сохранить целостность детали, важно провести своевременную герметизацию шарнира. В этом случае достаточно всего лишь обернуть в несколько слоев полиэтиленового пакета кожух, а также закрепить его скотчем.

Схема работы такова:

  • подъем автомобиля на домкрате;
  • откручивание колеса;
  • очищение поверхности детали от загрязнений;
  • оборачивание вокруг пыльника полиэтиленового пакета;
  • закрепление скотчем или веревкой.

Такой ремонт, конечно, не восстановит работоспособность изделия, но поможет добраться до дома или другого места. Притом важно периодически контролировать состояние пыльника, и при первой возможности нужно поменять его.

Клей

Неплохим вариантом станет и клей-герметик «Очумелые ручки». Он способен растягиваться до 600 процентов. Здесь требуется отмыть внешние поверхности пыльника, лучше оттирать растворителем. У самого клея-крема прекрасная адгезия, он быстро сохнет. Визуально нанесенный слой будет напоминать чулок, внутри которого и находится пыльник.

Долговременный способ

Здесь шрус нужно набить смазкой и обработать посредством обезжиривателя. Потом полиуретановый герметик требуется наложить на разрыва в пыльнике и дать высохнуть. Разрыв будет прочно склеен. Притом он останется прочным. Но ездить в таком виде можно не больше месяца.

В любом случае порванный пыльник требует полной замены. Вышеописанные варианты подходят для временного использования. Они помогут на какой-то срок сохранить работоспособность автомобиля и его деталей.

Порвался пыльник ШРУСа: сколько можно ездить


Под аббревиатурой ШРУС скрывается шарнир равных угловых скоростей, предназначенный для плавной передачи вращения между валами, расположенными под некоторым углом. Это часто требуется делать в автомобильной трансмиссии, где взаимное перемещение элементов подвески и кузова делает невозможным постоянство относительного расположения вращающихся деталей. Примерами являются карданные валы от коробок передач и раздаточных механизмов к ведущим мостам, а также колёсные привода, соединяющие редукторы главных передач со ступицами. Именно там случается разгерметизация чехлов, о последствиях которой ходит много слухов. На самом деле, ответ на вопрос «сколько можно ездить, когда пыльник ШРУСа порвался», каждый способен понять сам, надо только знать, как эти шарниры устроены.

Чем передаётся крутящий момент в узлах стыковки валов
По мере эволюционирования подобных передач применялись различные устройства, каждое из которых когда-то было изобретено и даже защищено соответствующим патентом.
  • Эластичные муфты. Применяются до сих пор в некоторых карданных сочленениях, поскольку отличаются простотой и дешевизной. Возникающие скачки момента и сопряжённые с этим вибрации гасятся упругим материалом муфты, как правило, это специальная качественная резина. В муфту завулканизированы металлические монтажные втулки.

  • Классическое карданное соединение. Используется так называемый шарнир Гука, или крестовина. Устройство известно давно и широко применяется, но обладает существенным недостатком в виде неравномерности углового момента. Поэтому не может использоваться при больших относительных углах.

  • Двойные карданные шарниры. Здесь неравномерности двух крестовин частично скомпенсированы, но узел получился достаточно громоздким и ненадёжным. Имеет ограниченное применение в карданных передачах некоторых автомобилей.


  • Трипоидные шарниры, или триподы. Состоят из трёх усечённых сфер, вращающихся на игольчатых подшипниках и перемещающимся по профилированным прорезям в наружной обойме. Хорошо работают на малых углах, технологичны, долговечны, часто применяются в качестве внутренних ШРУС колёсных приводов.

  • Четырёхшариковые шарниры Вайсса-Бендикса. Это первые настоящие ШРУС с плавным потоком момента. Имея ряд достоинств, применяются до сих пор, в частности, на тяжёлых машинах, где важно иметь крупные, прочные шарики.

  • Ставшие классическими шестишариковые шарниры Рцеппа-Бирфильд. Оптимальны по конструктиву, поэтому сейчас используются чаще других. Это та самая «граната», которая известна даже автовладельцам, понятия не имеющим о самом принципе работы ШРУС.

Проблемы шести шариков
Они заключаются не в том, что, строго говоря, даже этот тип шарнира не идеален по геометрии вращения. Такой мелочью можно пренебречь, она практически не проявляется и при запредельных для всех прочих устройств углах перелома валов. Но все прочие плюсы и минусы стоит указать.

Достоинства

Как уже упоминалось, данный ШРУС допускает значительные углы работы, что очень важно для привода управляемых колёс. Чем больше их отклонение от оси привода, тем меньше радиус разворота автомобиля. При этом узел не будет подвержен саморазрушению из-за паразитных вибраций крутящего момента.

Шесть небольших шариков более равномерно распределяют нагрузку между собой, что позволяет при том же значении передаваемого момента сделать узел компактным. В современном автомобиле не так много свободного места между рычагами и шарнирами подвесок. Масса тоже имеет значение, поскольку она в чистом виде будет неподрессоренной и повлияет на плавность хода.

Малый размер шариков и канавок также сводит к минимуму потери на трение. Даже при передаче значительной мощности ШРУС Бирфильд мало нагреваются, что упрощает требования к смазочным материалам.

Недостатки

Изготовление шарниров подобного типа требует прецизионного оборудования. Шарики движутся в прорезях по сложным траекториям, обеспечение этого потребует специфического и дорогого станочного парка. Качественный шарнир обойдётся недёшево.

Высокая точность изготовления оставляет небольшие запасы на износ. Это вынуждает увеличивать твёрдость поверхностей качения, чтобы избежать появления нежелательных люфтов в соединении. А совмещение в одном узле трения качения и скольжения накладывает ограничения по свойствам используемой смазки.

Герметизирующие чехлы


Шарнир работает в условиях сильного внешнего загрязнения. Зона, где он расположен, подвержена бомбардировке узла пылью, песком и гравием, сюда же летят потоки воды из-под колёс. Защититься от подобных воздействий можно лишь применив полностью закрытые эластичные чехлы. Причём они должны обладать как прочностью на разрыв и ударные воздействия, так и упругостью, чтобы скомпенсировать угловые и линейные перемещения в шарнире. Сколько можно ездить, если порвался пыльник ШРУСа рассмотрим подробнее.

Повреждения защитных чехлов


Нарушение герметичности шарнира ведёт к воздействию двух факторов.

  • Под действием нагрева специальная смазка, которой набит шарнир, и которая находится в режиме постоянной циркуляции между рабочими поверхностями и внутренней полостью чехла, размягчается и начинает выбрасываться наружу через дефекты пыльника. ШРУС испытывает масляное голодание, ухудшается как его температурный режим, так и сохранность смазывающей плёнки на шариках и обоймах. Увеличивающееся трение ведёт к дальнейшему перегреву, усталостным разрушениям беговых дорожек, сильному износу и выкрашиванию шариков. Процесс может перейти к лавинообразному течению и завершиться быстрым разрушением ШРУС.
  • Навстречу выходящей смазке в шарнир проникает пыль, грязь и вода. Совместное действие абразивных веществ и коррозии приведёт к быстрому износу и увеличенным люфтам. ШРУС изменит свою геометрию, начнётся подклинивание, от чего обычно выходит из строя сепаратор шариков. Их движение из упорядоченного станет хаотичным, шарнир заклинит. Значительные моменты, при этом возникающие, приведут к полной поломке привода. Это может произойти в сложных дорожных условиях, где заклинившее ведущее колесо способно вызвать тяжёлое ДТП.

Из всего рассмотренного можно сделать вывод о полной недопустимости езды с разорванным пыльником ШРУС. Практика показывает, что неприемлемый износ и начало подклинивания шарнира наступает буквально через несколько сот километров после нарушения герметичности. В этом и состоит ответ на вопрос, сколько можно ездить в том случае если порвался пыльник ШРУСа. Если учесть, что момент первого надрыва оболочки невозможно отследить с места водителя, то обнаружение подобных повреждений не позволит точно определить степень износа. Остаётся только разобрать узел и визуально оценить последствия.

Что следует предпринимать


Если неисправность обнаружена на начальной стадии, то есть внешне она себя пока никак не проявляет, то есть шанс на спасение недешёвого узла. Надо прекратить дальнейшую эксплуатацию автомобиля, снять и разобрать шарнир. Опытный мастер сможет определить текущее состояние ШРУС и оценить его оставшийся ресурс. Вполне возможно, что детали ещё вполне пригодны, абразивы не успели сделать своё дело.

В этом случае шарнир тщательно промывается, в него закладывается свежая смазка специального типа, на ней всегда указывается, что она предназначена для шарниров равных угловых скоростей. Нужное её количество указано в спецификации конкретного шарнира, большие отклонения здесь недопустимы. Излишки смазки в ШРУС повредят защитный чехол, а недостаток приведёт к его неправильной работе. Пыльник заменяется на новый, желательно использовать изделия из специальных термопластов. Дешёвые резиновые пыльники можно рассматривать лишь как временную меру, с обязательным частым контролем состояния.

Если шарнир уже перешёл к стадии характерного похрустывания при работе, то спасти его не получится. Возможно, он выдержит ещё 500–1000 километров пробега, но при езде следует соблюдать особую осторожность, помня, что заклинивание или обрыв привода может произойти в любой момент. Это небезопасно. Надо как можно быстрее поставить машину на ремонт, суть которого может быть только одной — замена ШРУС в сборе.

Никакие попытки собрать узел, используя обоймы и сепараторы от других шарниров невозможны. Детали подгоняются при изготовлении. Даже просто поменять шарики местами не допускается.

Остаётся выяснить, что делать, когда порвался пыльник ШРУСа, но ехать всё же надо. Существуют «народные» методы временной защиты, позволяющие увеличить вероятность успешной доставки автомобиля к месту ремонта, если оно недоступно поблизости. В разорванный чехол добавляется смазка, а сам он обматывается пластиковой плёнкой, которая фиксируется хомутами. Как ремонт это рассматривать нельзя, поскольку в узел уже попали посторонние вещества, но вероятность успеха действительно увеличивается.

Видео: Что может быть если во время не поменять пыльник ШРУСа


Как залатать порванный пыльник, не снимая его: простой способ

Порой, неисправность узлов и деталей автомобиля проявляется неожиданно. К таким «сюрпризам» можно отнести порванный пыльник. Сиюминутная замена поврежденного защитного чехла может быть невозможна или нецелесообразна. Не снимая его, выполнить ремонт практически невозможно, однако существует простой способ восстановить герметичность – залатать деталь подручными средствами.

Пыльники в автомобиле

Пыльник – защитный чехол, который изготавливают из резины или силикона. Он предназначен для предохранения движущихся частей от попадания грязи и влаги. Применение защиты позволяет увеличить ресурс быстро изнашиваемых деталей в десятки раз. А цена кожуха, которая на порядок меньше изделия, где он установлен, делает возможным его замену несколько раз за период эксплуатации самой детали.

В автомобиле защитные колпаки применяют в основном на движущихся деталях передней, задней подвески. Они установлены на следующем:

  • амортизаторах – ограничивают попадание абразивных веществ на шток цилиндра;
  • шарнирах равных угловых скоростей (ШРУСах) – для защиты компонентов силовой передачи;
  • шаровых опорах и наконечниках – для изоляции пары трения от воздействия на них посторонних веществ;
  • рулевой рейке – защищают вал от попадания песка, влаги, пыли.

Проверка целостности

При нарушении герметичности, в рабочую зону шарнира попадают посторонние вещества: вода, пыль, песок. Всё это сопровождается интенсивным износом трущихся поверхностей, а также скрипами и стуком в подвеске. При появлении посторонних шумов следует выяснить их причину. Проще говоря, найти место повреждения или разрыва защитного чехла. Необходимо проверить его целостность перед ремонтом или заменой.

К сведению!

Осмотр пыльников целесообразно выполнять на смотровой яме или подъемнике.

Бывают ситуации, когда диагностику приходится проводить в пути. Можно воспользоваться несколькими способами:

  1. Осмотреть состояние защитных колпачков наконечников рулевых тяг, поворачивая колеса из стороны в сторону.
  2. Поднять машины домкратом, снять колесо, осмотреть все доступные узлы.
  3. Вывернуть рулевое колесо, резко тронуться. Если при этом слышно треск или щелчки, возможно повреждение как пыльника, так и самого ШРУСа.
  4. Осмотреть диски передних колес. Наличие на них смазочного материала косвенно свидетельствует о нарушении герметичности шарнира равных угловых скоростей.

Ремонт пыльника

Пыльники не подлежат ремонту. Возможно только на время восстановить их целостность. Сколько такая деталь будет работать угадать невозможно. Все зависит от качества ремонта, условий эксплуатации, оставшегося ресурса самого изделия. Восстанавливают герметичность по нескольким причинам:

  1. Произвести замену в сложившихся обстоятельствах невозможно.
  2. Эксплуатировать автомобиль необходимо до смены детали на новую.
  3. Менять порванный защитный колпачок (ввиду сложности ремонта) планируют совместно с другими деталями.

Нанесение заплатки

Если пыльник всё же порвался, а поменять его нет возможности, его можно заклеить обычной латкой для велосипедных шин. Поверхность защитного колпачка очищают от грязи. В шарнир добавляют немного смазки, затем место нанесения заплатки тщательно обезжиривают и покрывают тонким слоем резинового клея. Последний обязательно должен быть устойчив к воздействию воды и горюче-смазочных материалов. Клей также наносят и на латку. Через 10-15 минут соединяют склеиваемые поверхности. Для надежности зону контакта можно дополнительно покрыть слоем автомобильного герметика.

К сведению!

Шарниры равных угловых скоростей набивают смазкой, предназначенной именно для них, а шаровые опоры и наконечники наполняют ШРБ-4.

Ремонт при помощи нитки

Порванный пыльник можно просто зашить капроновыми нитками. Перед выполнением процедуры во внутреннюю полость шарнира набивают смазку. Затем тщательно очищают наружную поверхность и обезжиривают. Обычной иглой сшивают края отверстия пыльника. Главное правило: стежков должно быть как можно больше, но их не стоит перетягивать, чтобы избежать повреждения сшиваемого материала. Для герметизации поверх шва наносят резиновую латку или армирующий скотч.

Временная герметизация

Бывают случаи, когда разрыв защитных покрытий обнаруживают в дороге. Своевременная герметизация шарнира поможет сохранить его целостность до конца поездки. Достаточно обернуть кожух несколькими слоями плотного полиэтиленового пакета и укрепить их скотчем. Порядок выполнения работ:

  1. Автомобиль поднимают на домкрате, откручивают колесо.
  2. Тщательно очищают поверхность детали от грязи.
  3. Оборачивают вокруг детали полиэтиленовый пакет, предварительно выпустив воздух.
  4. Закрепляют бандаж скотчем (при его отсутствии можно использовать веревку).

Ремонт пыльника подручными средствами не может полноценно восстановить работоспособность изделия. Периодически необходимо контролировать его состояние и поменять при первой возможности.

Порвался пыльник ШРУСа: что делать

Элементы подвески и рулевого управления должны находиться всегда в исправном состоянии. Они оказывают влияние не только не только на комфортное управление транспортным средством, но и на безопасность вождения.

Важно контролировать состояние отдельных деталей и узлов. От степени исправности зависти или целостности конструкции зависит длительность срока эксплуатации. Например, желательно знать, когда порвался пыльник ШРУСа, что делать в подобной ситуации.

Необходимость ШРУСа в конструкции

Основное усилие в автомобиле формируется благодаря работе силовой установки – двигателю. Он генерирует вращение для коленвала, а далее посредством механических соединений вращение передается через коробку передач. Следующий элемент в цепи – ШРУС.

ШРУСом принято называть шарнир равных угловых скоростей, который предназначен для передачи крутящего момента на передние управляемые колеса.

Обнаружить в своем авто данные шарниры смогут лишь владельцы переднеприводных или полноприводных автомобилей. Машины с классическим задним приводом получают вращение на ведущую пару лишь посредством карданного вала.

Поломка важного элемента приводит к тому, что передаваемое вращение расходуется вхолостую. Ведущее колесо не может выполнять своей функции, так как механическая связь оказывается разорванной.

Повреждение пыльника

Когда порвался пыльник ШРУСа, сколько можно ездить, знают не все водители. В зависимости от полученных повреждений, насколько травмирована защита, водитель не должен рассчитывать на пробег более 500–1000 км. В противном случае, если не предпринимать каких-либо усилий, придется тратиться на достаточно дорогой ремонт с заменой быстро изношенных шарниров.

Работа шарнирного узла связана с интенсивным трением между сопрягаемыми поверхностями. Снизить степень износа позволяет обилие специальной густой смазки. Она блокирует соприкосновение между металлическими частями, формируя тонкий слой пленки.

Современные инженерные решения позволяют эксплуатировать ШРУСы и пыльники до 100–150 тысяч км пробега при соблюдении рекомендаций компании-производителя. Удерживаться достаточному объему смазки помогает защитный силиконовый чехол. Он не позволяет проникать влаге и мелкому абразивному песку внутрь.

Когда образуется разрыв в наружной оболочке, то часть смазки уходит наружу. К металлу проникает влага (источник коррозии). Недостаток смазывающего вещества водитель сможет легко заметить по характерным признакам:

  • слышится хруст во время поворотов;
  • появляются пощелкивания в передней части машины при езде по неровной дороге;
  • в более запущенных ситуациях случается подклинивание.

Важно своевременно выявить проблему. Автомобилист должен прислушиваться к своему транспортному средству. В ином случае может произойти потеря управляемости или внезапная блокировка колес, что способно провоцировать дорожно-транспортное происшествие.

Действия автовладельца

Когда существует риск разрыва пыльника, то стоит заранее подстраховаться от негативных ситуаций. Особенно это важно для машин, часто находящихся в пути, ведь в полевых условиях вдали от станций техобслуживания и автомобильных магазинов ремонтироваться всегда проблематично.

Рекомендуем держать на непредвиденный случай в багажнике или салоне аварийный запас материалов. В их число входят:

  • пакет из плотного полиэтилена или лоскут подобного материала;
  • скотч или изолента;
  • пустая трубка или специальный шприц (пистолет) для внесения смазки;
  • ветошь в достаточном количестве;
  • спецсмазка для ШРУС;
  • прочная бечевка.

Перед тем как временно заклеить повреждение, водителю необходимо ознакомиться с пошаговым алгоритмом проведения работ. В общих случаях выглядит он следующим образом:

  • машина устанавливается на ручной тормоз;
  • колеса блокируем противооткатами, особенно если в месте проведения работ имеется даже небольшой уклон;
  • вывешиваем нужную сторону с помощью домкрата;
  • дополнительно страхуем поднятую часть с помощью жесткого элемента, например, подставляем пень или колоду, близкие к высоте просвета;
  • так как в процессе езды из рабочей области шарнира удалилась смазка и проникали засорения, то потребуется очистить область от образовавшихся остатков, чему поможет ветошь;
  • за счет пистолета или трубы наполняем область достаточным количеством смазки под пыльником;
  • оборачиваем пакетом весь пыльник (больше 2–3 слоев не стоит использовать) и фиксируем его скотчем;
  • складываем растянутую гармошку и прокручиваем колесо несколько раз по ходу движения машины;
  • для дополнительной фиксации наружного слоя можно использовать тонкую и прочную бечевку, заводя ее в каждую впадину гармошки.

Для эффективной очистки пыльника от остатков смазки опытные автомобилисты прикладывают изнутри к нему ветошь и прокручивают несколько раз колесо. Использовать для очистки жирорастворяющие жидкости в подобной ситуации не рекомендуется, так как их остатки после обработки могут оказать негативное воздействие на новую порцию смазки.

Отремонтированный таким образом узел способен прослужить при малоинтенсивной эксплуатации до 2 тысяч км пробега. При этом в целостности останется шарнирный узел, для которого отпадет необходимость в ремонте.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Ремонт своими руками. Замена наружного пыльника

18.11.2019, Просмотров: 1051

На автомобилях Renault и Dacia Logan, с двигателем 1.4 (75 л.с.), очень необычное устройство шарниров равных угловых скоростей. Позднее вы поймёте, о чём именно идёт речь. Итак, вы столкнулись с такой проблемой, когда порвался пыльник наружной гранаты ШРУСа. Это ещё не страшно, так как можно попросту поменять пыльник и заполнить шарнир свежей смазкой. А вот настоящей проблемой будет порвать внутренний пыльник, так как из-за этого с коробки передач вытечет всё масло, и вы это в дороге ну никак не заметите. Получается внутренний пыльник ШРУСа, имеет металлическую юбку, которая крепится к коробке тремя болтами, а другая сторона пыльника с малым диаметром вращается на подшипнике, который напрессован на сам вал ШРУСа. И чтобы поменять внешний или внутренний пыльник, в любом случае придётся сливать с коробки масло, полностью выдёргивать весь ШРУС и осуществлять замену в тесах, так как внешняя граната выполнена в сборе с валом, и сбить её на месте не получится. Если работать аккуратно, то можно даже без съёмников осуществить замену качественно. Сейчас я вам об этом расскажу, поехали!

Удобнее всего работать на яме, но в крайнем случае можно обойтись и без неё. Поднимаем на домкрате автомобиль, снимаем при наличии защиту и срываем с места ступичную гайку. Открутив сливную пробку коробки передач, сливаете масло в чистую тару. Предупреждаю сразу, что сливная пробка идёт под четырёхгранный квадрат, и он может найтись не у каждого. Это либо покупать, либо выпиливать самому. Если нет такой возможности, можно будет слить масло, выдернув ШРУС. Я об этом ещё упомяну. Пока стекает масло с коробки, снимаем колесо и накидной головкой с ключом на 15 откручиваем гайку хомута крепления шаровой опоры. После того, как достали болт, попробуйте уперевшись монтировкой или ломом в рычаг, опустить его вниз так, чтобы из хомута цапфы полностью вышел палец шаровой.

Если палец сидит крепко, в разрез хомута можно наставить зубило и простучать через него молотком. Таким образом, вы ослабите «хватку» хомута и пальцу шаровой будет выйти из него проще. Пробуйте снова опустить рычаг при помощи лома достать шаровую.

Теперь до конца откручиваете ступичную гайку и через наставку, аккуратно постучите в торец вала ШРУСа, чтобы он немного вышел из зацеплений ступицы. Достаточно, чтобы он хотя бы стронулся с места. Вообще этого делать не обязательно, шлицы гранаты должны от руки выйти из зацепления со ступицей, но так как в большинстве случаев шлицы прикипают, без простукиваний молотком не обойтись. Когда шлицевая часть внешней гранаты стронулась и вы уверены, что сможете её руками достать из ступицы, аккуратно берётесь за цапфу и направляя гранату наперекос, вытаскиваете её из ступицы и отводите в сторону.

Теперь возвращаемся к проблеме слива масла с коробки. Если не удалось найти нужный ключ, откручиваете три болта крепления металлической юбки внутреннего пыльника к коробке, подставив под низ тару. Масло может побежать сразу после откручивания, либо когда вы после откручивания начнёте понемногу доставать вал из коробки. Когда начало бежать масло, подождите, пока оно сольётся, и понемногу вытаскивайте вал. Если же вы слили масло через пробку, то просто откручиваете болты юбки пыльника и смело выдёргивайте вал ШРУСа.

Начинаете разборку с внутренней гранаты. Зажимаете вал в теса внутренней гаранатой вверх, и при помощи съёмника стопорных колец, снимаете стопорное кольцо, которое удерживает тришип на валу. Затем аккуратно постукивая покругу за сам сепаратор тришипа, спрессовуете его с вала и убираете в сторону. Отстёгиваете маленький хомут внутреннего пыльника и стягиваете его с подшипника вала.

Перед вами спец-подшипник, состоящий из подшипника, сальника и маслоотражателя. Если вам нужно заменить внутренний пыльник, то в этом случае надеваете новый на подшипник, напрессовуете тришип, одеваете стопор, одеваете на пыльник хомут и можно всё устанавливать на машину. Можно кстати попробовать надеть пыльник не снимая тришип. Главное, не порвать пыльник, продевая через тришип его узкую часть.

В случае, когда нужно поменять внешний пыльник, то придётся спрессовывать подшипник. Сначала аккуратно через наставку, сбиваете молотком маслоотражатель, сальник и только затем сам подшипник. Тонкость работы состоит в том, что очень важно не погнуть ни один из элементов подшипника. Проверьте его на работоспособность, если он сухой и гудит, то советую вам его поменять, иначе придётся заново делать столько работы. Отсутствие подшипника вала даст возможность снять с вала пластиковую шайбу, которая будет мешать при снятии старого и надевании нового пыльника внешней гранаты.

На этом всё. Сборку осуществляете в обратном порядке, и не забудьте почистить шарниры от грязи, наложить свежей смазки и залить масло в коробку передач. Желаю удачи!

Шрус

, как это работает, симптомы, проблемы

ШРУС в переднеприводном автомобиле.

Все переднеприводные автомобили имеют шарниров постоянной скорости или ШРУСы на обоих концах приводных валов (полуоси).
Внутренние ШРУСы соединяют приводные валы с трансмиссией, а внешние ШРУСы соединяют ведущие валы с колесами. Многие заднеприводные и полноприводные автомобили, а также грузовики также имеют ШРУСы.
ШРУСы необходимы для передачи крутящего момента от трансмиссии на ведущие колеса с постоянной скоростью, при этом поддерживая движение подвески вверх и вниз. В переднеприводных автомобилях ШРУСы передают крутящий момент на передние колеса во время поворотов. Чаще всего используются ШРУСы двух типов: шаровые и треножные. В переднеприводных автомобилях ШРУСы шарового типа используются на внешней стороне приводных валов (ШРУСы внешние ), а ШРУСы треножного типа в основном используются на внутренней стороне (ШРУСы внутренние ). .

Проблемы с ШРУСом

Пыльник ШРУС выглядит нормально.

ШРУС набивается специальной смазкой и плотно закрывается резиновым или пластиковым чехлом, который удерживается на месте двумя зажимами. ШРУС не требует обслуживания и может прослужить очень долго, пока не будет поврежден защитный пыльник ШРУСа. Нередко можно увидеть машину, проехавшую более 300 000 миль, с оригинальными ШРУСами.
Самая распространенная проблема с ШРУСами – трещины или повреждения защитного чехла.Как только это происходит, смазка выходит наружу, а влага и грязь попадают внутрь, в результате чего ШРУС изнашивается быстрее и в конечном итоге выходит из строя из-за отсутствия смазки и коррозии. Обычно сначала ломаются внешние пыльники ШРУС, так как они должны выдерживать больше движений, чем внутренние. Башмаки CV обычно проверяются во время регулярных посещений для технического обслуживания. Ваш механик будет искать трещины, разрывы и другие повреждения.

Признаки повреждения пыльника ШРУСа или изношенного ШРУСа

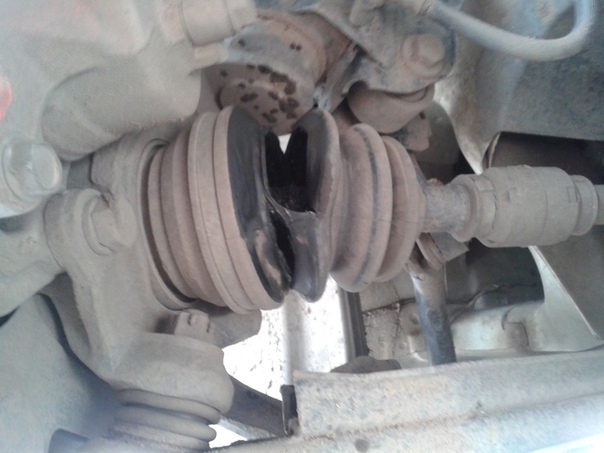

Сломанный внешний пыльник ШРУСа.

Смазка, выходящая из небольшой трещины или разрыва, является ранним признаком выхода из строя пыльника ШРУСа. Если повреждение больше, вы можете увидеть темную смазку, разбрызганную на внутренней стороне обода колеса и вокруг области внутри ведущего колеса, как на фотографии.
Если автомобиль будет продолжать движение с поврежденным пыльником ШРУСа, ШРУС изнашивается и в конечном итоге выходит из строя. Наиболее частым признаком сильно изношенного внешнего ШРУСа является щелчок или треск при повороте.Обычно шум становится громче при ускорении в поворотах. В худшем случае сильно изношенный внешний ШРУС может даже распасться во время движения. Это сделает вашу машину непригодной для вождения.
Неисправности внутренних ШРУСов встречаются редко. Одним из симптомов неисправности внутреннего ШРУСа является дрожь или из стороны в сторону при ускорении. Изношенный внутренний ШРУС может также вызвать стук при переключении с ведущего на задний ход.

Ремонт ШРУСов

Гайка ступицы.

Если поврежденный пыльник ШРУС был обнаружен на ранней стадии, обычно достаточно просто заменить пыльник и набить на ШРУС свежую смазку.Это намного дешевле, чем замена всего ШРУСа или карданного вала. Замена пыльника ШРУСа стоит от 180 до 350 долларов. Деталь обычно не очень дорогая, но для ее замены требуется изрядное количество труда. Пыльник ШРУС обычно продается в комплекте со свежей смазкой и новыми зажимами.
Если изношен сам ШРУС, ремонту не подлежит; ее придется заменить новой или отремонтированной деталью. Иногда ШРУС отдельно не идет. В этом случае потребуется замена всего приводного вала.Замена приводного вала в ремонтной мастерской могла стоить от 380 до 800 долларов.
Если вы планируете самостоятельно заменить пыльник ШРУС или приводной вал, вам понадобится сильный динамометрический ключ (или прерыватель) и головка подходящего размера, чтобы ослабить контргайку главного ШРУСа или гайку ступицы (на фото) потому что очень плотно. Также будьте готовы к тому, что нижний шаровой шарнир придется выскочить, а обойтись без специальных инструментов может быть довольно сложно. Гайку ступицы также необходимо будет подтянуть до указанного момента после завершения ремонта.См. Инструкции и характеристики крутящего момента в руководстве по ремонту.

Можно ли заменить только пыльник на оси CV? – MVOrganizing

Можно ли заменить только пыльник на оси CV?

Пыльники постоянной скорости (CV) закрывают ШРУСы и защищают их от постороннего мусора. Если шума нет и сломан только пыльник CV, вы можете заменить только пыльник CV. Совет: перед установкой новой оси проверьте ШРУСы (даже если пыльник сломан) и посмотрите, стоит ли их экономить.

Как долго вы можете ездить с порванным багажником CV?

Не существует реального установленного времени, как долго прослужит плохой сустав, и это может длиться год или месяц. Технический специалист YourMechanic может приехать к вам и при первой возможности помочь и заменить пыльник ШРУСа моста.

Что лучше: заменить только пыльник CV или всю ось?

Обычно мы не заменяем сам пыльник, поскольку оси не стоят очень дорого, и требуется больше труда, чтобы разобрать ось для замены пыльника.Замена всей оси обычно немного больше, чем замена пыльника, и вы получаете новую ось и новые ШРУСы.

Опасен ли порванный пыльник CV?

Можно управлять автомобилем с порванным чехлом CV, но это, скорее всего, приведет к дальнейшим повреждениям, которые в конечном итоге потребуют более обширного ремонта. Среди признаков того, что ШРУС или ось были повреждены, – щелкающий или щелкающий звук при повороте или вибрация на скоростях шоссе.

Каковы симптомы плохой загрузки CV?

4 признака неисправности оси / полуоси CV

  1. «Щелкающие» шумы при повороте.
  2. Стук.
  3. Смазка на внутренней стороне или краях шин.
  4. Вибрация при движении. Это непростой вопрос, поскольку есть много вещей, которые могут вызвать вибрацию при вождении.

Что произойдет, если вы не замените сапоги CV?

Даже если они смазаны консистентной смазкой и защищены пыльником, детали ШРУСа со временем изнашиваются. Вещи расшатываются и изнашиваются, и даже если ничего не произойдет катастрофически, ось все равно будет изнашиваться в достаточной степени, чтобы в конечном итоге потребовать замены.

Как звучит плохая загрузка CV?

Одним из наиболее распространенных и наиболее заметных симптомов неисправного или неисправного узла полуоси CV является слышимый щелкающий звук при повороте. Щелчки могут становиться громче или отчетливее во время более резких и быстрых поворотов и будут слышны на стороне неисправного вала CV.

Что произойдет, если я не починю ось CV?

Неисправность ШРУСа: В худшем случае ваш ШРУС выйдет из строя. По сути, это сломает ось, и вы останетесь с машиной, которая никуда не поедет.Если это происходит во время вождения, это может привести к полной потере контроля над автомобилем.

Сколько стоит замена пыльника CV?

Средняя стоимость замены пыльника CV составляет от 322 до 366 долларов. Затраты на рабочую силу оцениваются от 171 до 216 долларов, в то время как запчасти оцениваются в 151 доллар. Этот диапазон не включает налоги и сборы, а также не зависит от вашего конкретного автомобиля или уникального местоположения. Также может потребоваться сопутствующий ремонт.

Сколько времени нужно для замены пыльника CV?

Самодельный комплект багажника CV может стоить от 5 до 30 долларов, в зависимости от марки, модели и типа транспортного средства, а проект обычно занимает от трех до четырех часов.Замена оси CV может стоить 50-150 долларов или больше, в зависимости от автомобиля, а проект занимает около получаса.

Насколько серьезна утечка из багажника CV?

Но пыльники CV служат простой, но важной цели и позволяют осям и шарнирам CV оставаться чистыми и иметь долгий срок службы. Когда протекает пыльник CV, это может привести к повреждению присоединенного шарнира, что создает серьезную угрозу безопасности.

Можете ли вы водить машину с плохой осью CV?

Если пыльник, который герметизирует шарнир, будет поврежден, смазка вытечет наружу и появятся загрязнения, что в конечном итоге приведет к износу и выходу шарнира из строя.Сильно изношенный ШРУС может даже раскрошиться во время движения и сделать машину непригодной для движения. Ездить с поврежденным ШРУСом небезопасно.

Сколько стоит ШРУС?

Сам ШРУС может стоить от 95 до 210 долларов. Стоимость найма механика для выполнения замены составит от 165 до 800 долларов. Цена в основном зависит от того, заменяете ли вы двойную или одинарную ось.

Какие признаки поломки оси?

Признаки поломки оси

  • Грохочущие звуки при запуске автомобиля.
  • Необычная вибрация автомобиля при движении.
  • Потеря мощности на колесах или остановленных колесах.

Насколько сложно заменить ось CV?

, замена обеих сторон не должна занимать более 4 часов. Возьмите с собой руководство, вам, вероятно, потребуется открутить стопорную гайку CV, отделить полный узел ступицы от стойки, вытащить CV.

Как заменить загрузчик CV

Пыльники постоянной скорости (CV) закрывают ШРУСы и защищают их от постороннего мусора.Они также удерживают смазку внутри суставов для смазки.

Обычно при повреждении ШРУСов при поворотах вы слышите «щелчок» или «стук». Это признак того, что необходимо заменить всю ось CV. Если шума нет и сломан только пыльник CV, вы можете заменить только пыльник CV.

  • Совет : Перед установкой новой оси проверьте ШРУСы (даже если пыльник сломан) и посмотрите, стоит ли их экономить. Если вам необходимо полностью заменить ось CV, новая ось CV будет поставляться с уже установленными пыльниками.

Необходимые материалы

Часть 1 из 4: Закрепите автомобиль и снимите колесо

Шаг 1. Включите аварийный тормоз . Убедитесь, что ваш автомобиль закреплен, чтобы он не скатился назад при подъеме.

Шаг 2: Закрепите задние колеса . Для дополнительной безопасности поместите противооткатные упоры позади задних колес.

  • Совет : Если вы работаете в одиночку, сейчас самое подходящее время, чтобы ослабить зажимные гайки на 2 оборота.После того, как автомобиль будет поднят, будет сложнее ослабить гайки крепления.

Шаг 3: Поднимите автомобиль . Найдите сторону, которая требует замены багажника CV, и приступайте к подъему автомобиля. У каждого автомобиля есть точки поддомкрачивания в днище / раме кузова. Вы можете правильно поднять автомобиль, используя в этих точках гидравлический домкрат.

  • Примечание : Подъем автомобиля в неправильном месте рамы кузова может привести к повреждению ходовой части, поэтому всегда проверяйте, чтобы вы находили правильные точки для поддомкрачивания.

Шаг 4: Закрепите автомобиль с помощью опор безопасности . Поместите стойки безопасности под автомобилем в соответствующие места на раме кузова, чтобы должным образом выдержать вес автомобиля.

Не забудьте максимально приподнять автомобиль, чтобы под ним оставалось свободное пространство для работы.

  • Предупреждение : Никогда не работайте под любым автомобилем или грузовиком, пока не будут установлены предохранительные стойки.

Шаг 5: Снимите колесо .Для снятия колеса используйте гаечный ключ с проушиной. Попросите кого-нибудь сесть в машину и надавить на тормоза, пока вы откручиваете гайки.

Часть 2 из 4: Удаление изношенного / сломанного пыльника CV

Шаг 1: Снимите металлические зажимы . Используйте кусачки для зажима, чтобы удалить металлические зажимы. На каждом конце резинового чехла есть по одному зажиму.

  • Наконечник : Если вы присмотритесь, на оси и в области ШРУС будут пазы, чтобы указать, к чему прижимаются пыльник и зажим.

Шаг 2: Отрежьте старый резиновый чехол . После того, как оба зажима будут сняты, приступайте к разрезанию старого резинового чехла CV с помощью ножа для резки бумаги или лезвия.

  • Совет : Всегда начинайте резать с ближайшего к вам края к противоположному концу. Это безопасный способ избежать травм.

Часть 3 из 4: Очистите ось и шарниры

Шаг 1: Подготовьтесь к очистке стыков . Подставьте ведро под очищаемый участок, чтобы не испачкать пол.

Всегда надевайте перчатки и защитные очки.

Шаг 2: Очистите ось и шарниры . Используйте средство для чистки деталей, чтобы удалить старую смазку и мусор.

Используйте тряпки или бумажные полотенца, чтобы удалить все остатки. Выбросьте использованные полотенца / тряпки в ведро.

Часть 4 из 4: Установите новый комплект пыльника CV

Шаг 1: Смажьте стыки . Пакеты смазки входят в комплект поставки CV Boot Kit. Срежьте один кончик с любого конца мешочка со смазкой и нанесите его на участки.Нанесите новую смазку на ШРУСы и часть оси.

Шаг 2: Установите новый пыльник . Сапоги CV поставляются с предварительно нарезанными канавками, которые вам просто нужно открыть и установить над осью. Как только он окажется над осью, нанесите клей, поставляемый с комплектом ботинок, и склейте оба конца ботинка вместе.

Как только клей высыхает, он становится эластичным, как резина.

Шаг 3: Смажьте внутреннюю часть нового пыльника CV .Постарайтесь заполнить пыльник CV как можно большим количеством смазки. Это предотвратит повреждение суставов в будущем.

Шаг 4: Установите новый пыльник CV на место . Обратите внимание, что меньший конец пыльника CV проходит по области полуоси, а большее отверстие проходит над внешними шарнирами CV.

Если вы присмотритесь, вы заметите, что есть канавки, указывающие, где пыльник удерживается на месте с обоих концов.

Шаг 5: Установите зажимы .Как только пыльник CV находится на месте, приступайте к установке металлических зажимов. Используйте плоскогубцы, чтобы удерживать их на месте.

Теперь, когда все готово, приступайте к переустановке шин, снимите стойки безопасности и не забудьте выключить аварийный тормоз перед движением.

Если в какой-либо момент вы не уверены в каком-либо из шагов или если у вас есть более новый, более сложный автомобиль, один из наших лучших мобильных механиков может выполнить смену загрузки CV у вас дома или в офисе.

Признаки плохой или сбойной загрузки CV

Мосты с постоянной скоростью, обычно называемые осями CV, представляют собой компонент, который передает мощность от трансмиссии на колеса, чтобы продвинуть автомобиль вперед.У них есть гибкий шарнир равных угловых скоростей, который позволяет оси изгибаться различными способами, чтобы приспособиться к движению колеса, возникающему во время поворотов и при движении подвески.

Этот гибкий шарнир покрыт резиновым чехлом, который называется пыльником CV. Этот пыльник служит простой защитой от пыли для ШРУСа, предназначенной для защиты от пыли и грязи и удержания смазки, которая смазывает ШРУС. Когда пыльник оси CV выходит из строя, это открывает возможность повреждения ШРУСа из-за загрязнения.Обычно проблемная загрузка CV вызывает несколько симптомов, которые могут уведомить водителя о том, что может потребоваться внимание.

1. Утечка смазки

Утечка смазки – это первый симптом, который чаще всего связан с плохим или неисправным пыльником CV. Со временем под воздействием элементов пыльник CV может стать сухим или хрупким, потрескаться или порваться. Когда пыльник CV трескается или рвется, смазка обычно попадает внутрь колеса. Часто смазка также может попадать на шасси или другие детали в нижней части автомобиля, когда ось CV вращается.Порванный пыльник также может позволить грязи, мусору и влаге попасть в ШРУС, что приведет к его повреждению.

2. Колебания от оси CV

Еще одним признаком плохого пыльника CV являются вибрации, исходящие от оси CV. Вибрации могут быть результатом попадания влаги или мусора в ШРУС и его повреждения. Обычно необходимо заменить вибрирующую ось CV.

3. Щелчки при поворотах

Еще одним более серьезным признаком потенциально порванного пыльника CV являются щелкающие звуки от оси во время поворотов.Это признак того, что ШРУС ослаб до такой степени, что возник люфт, из-за чего он щелкает во время поворотов. Щелкающий ШРУС необходимо будет заменить, так как большинство ШРУСов обычно не обслуживаются.

Пыльники

CV служат простой, но важной цели: они позволяют осям и шарнирам CV оставаться чистыми и иметь долгий срок службы. Если вы заметили или подозреваете, что ваш пыльник CV может быть поврежден, обратитесь к профессиональному технику, например, из компании YourMechanic, для осмотра автомобиля, чтобы определить, подходит ли замена пыльника CV или нужно ли заменить весь кардан.

Безопасно ли ехать с поврежденным ШРУСом?

В переднеприводном автомобиле оси соединены с колесами с помощью ШРУСов. Это позволяет оси и колесу изгибаться во время движения автомобиля (с учетом поворотов, неровностей поверхности и т. Д.). Однако сам шарнир – слабое место в системе. Он нуждается в смазке, и его нужно защищать от грязи, пыли, камней и другого мусора. Если пыльник, который герметизирует шарнир, будет поврежден, смазка вытечет наружу, и начнется загрязнение, что в конечном итоге приведет к выходу шарнира из строя.Безопасно ли ехать с поврежденным ШРУСом?

Вот некоторые вещи, на которые стоит обратить внимание:

  • Разбитые ботинки : Если проблема заключается только в повреждении загрузчика CV, вы можете какое-то время водить машину, прежде чем приступить к работе. Но вот в чем дело: чем дольше вы едете с поломанным пыльником, тем больше грязи и сажи загрязняет шарнир и тем больше утекает смазка. Если вас быстро поймают, обычно можно заменить только пыльник, а не весь шарнир.

  • Щелчки / треск / треск : Если вы слышите щелчок, лязг или треск передних колес, особенно при повороте, это означает, что ситуация дошла до того, что ШРУС поврежден. Их нельзя отремонтировать – только заменить. Вы можете проехать на поврежденном ШРУСе хоть какое-то время, но неизвестно, как долго это продержится. Есть много факторов, например, где вы едете, количество грязи / пыли / мусора в местах, где вы двигаетесь, сколько воды попадает в сустав и многое другое.

  • Неисправность ШРУСа : В худшем случае ваш ШРУС выйдет из строя. По сути, это сломает ось, и вы останетесь с машиной, которая никуда не поедет. Если это происходит во время вождения, это может привести к полной потере контроля над автомобилем.

Если вы подозреваете, что ваш ШРУС поврежден, важно как можно скорее отремонтировать его. Это критический компонент, и если он полностью выйдет из строя, ситуация может стать серьезной.

Замена пыльника CV без снятия оси – Пошаговое руководство

Пыльники постоянной скорости (CV) могут защитить суставы от мусора. Это также предохраняет их от разбрызгивания или утечки смазки. Если вы слышите какой-либо шум во время движения и поворота вашего автомобиля, это означает, что ваш багажник и ось CV нуждаются в замене. При замене всегда выбирайте лучшие оси CV. Однако, если вы не слышите стука или хлопка, это указывает на сломанный багажник. Только замена пыльника CV без снятия оси может сэкономить ваши расходы.

Замена пыльника CV без снятия оси

Следующие инструкции помогут заменить пыльник CV. Есть несколько дополнительных советов с несколькими пунктами по безопасности. Давайте начнем с подробностей каждого шага:

1. Снимите колесо

Прежде всего, используйте противооткатные упоры, чтобы зафиксировать автомобиль, чтобы он не мог двигаться назад во время работы. Выньте комплект для ремонта пыльника CV и приступайте к подъему автомобиля с помощью переносных гидравлических домкратов с той стороны, которая нуждается в замене.Эти домкраты входят в комплект для замены пыльника.

Чтобы выдержать вес автомобиля, убедитесь, что вы разместили под ним стойки безопасности. Ближе к концу позвольте кому-нибудь нажать на тормоза. Это поможет вам ослабить зажимные гайки с помощью гаечного ключа.

Советы

● Поднимите автомобиль на высоту, позволяющую правильно работать.

● Никогда не начинайте работу без защитных стоек.

● Расположение рамы кузова автомобиля для крепления ходовой части.

● Ослабьте зажимные гайки за 2 оборота.

2. Обрежьте сломанный пыльник CV

Начните с удаления зажима пыльника CV. Вы увидите, что по бокам багажника есть по одному. Выньте комплект для замены сапога и начните резать сломанный сапог с помощью ножа для коробки.

Наконечники

● Примите меры предосторожности, отрезав башмак в противоположном направлении. Это убережет вас от травм.

● Вы можете определить положение зажима пыльника по пазам шарнира.

3. Очистка оси и шарнира

На этом этапе очистки ШРУС необходимо взять ведро и поставить его на место работы. Скорее всего, смазка будет разбрызгиваться. Эта практика позволит вам избежать окрашивания области.

Кроме этого, вам необходимо надевать перчатки на руки, чтобы избежать повреждений. Специалисты также рекомендуют использовать защитные очки при выполнении таких деликатных задач. Вы можете найти чистящее средство в своем наборе. Завершите этот шаг, удалив с его помощью грязь и жир.

Наконечники

● Чтобы избежать пятен, используйте полотенце для удаления остатков.

● Коврики также можно использовать для той же цели, но вы должны немедленно выбросить их.

4. Установите новые детали пыльника ШРУСа

Первым этапом установки будет смазка стыков. Когда вы покупаете комплект для замены пыльника CV, в комплект входят смазочные комплекты. Разрежьте эти пакеты с одного конца и начните наносить их на детали багажника CV. Вы должны нанести их также на сустав и аксель.

Переходите к следующему шагу, который включает в себя основную установку. Вы увидите, что на канавках пыльника ШРУСа уже есть надрезы. Все, что вам нужно сделать, это открыть их и поместить часть багажника над осью. Как вы это делаете успешно, теперь выньте клей из загрузочного комплекта CV. Нанесение клея позволит вам соединить оба конца пыльника CV. Через некоторое время, когда клей полностью высохнет, он превратится в эластичный резиноподобный материал.

К третьему этапу процесса установки начните смазывать внутреннюю поверхность нового пыльника CV.Вы должны сделать как можно больше, чтобы не было шансов на повреждение суставов в будущем.

5. Установка нового пыльника ШРУСа

После того, как ремонт и установка пыльника ШРУСа завершены, пора переместить новый пыльник на место. Вы должны знать, что более короткая сторона пыльника CV контактирует с областью полуоси, а большая часть – с областью внешнего шарнира. Если вы попытаетесь понаблюдать, вы обнаружите, что на обоих концах есть бороздки. Эти канавки указывают на то, какая сторона с какой стороны будет крепиться.

После этого установка зажимов является последним этапом всего процесса. Выньте из комплекта клещи для зажимов, такие как L isle 30800 Plier, и установите на их место металлические зажимы. Это последний шаг процесса замены загрузки.

В конце концов, верните шины вашего автомобиля на раму. Это можно сделать, затянув проушину и гайки оси. После этого просто опустите автомобиль в наземное положение. Также снимите стойки безопасности. Имейте в виду, что вам также необходимо снять аварийный тормоз.

Специалисты рекомендуют купить руководство по эксплуатации. Это дополнение поможет вам выполнять такие задачи самостоятельно, а вместе с тем вы много чего заработаете на своем транспортном средстве.

Инструменты, необходимые для замены

Отвертка, бит Torx, трещотка, плоскогубцы, инструмент для крепления ремня и т. Д.

Стоимость замены пыльника CV

Если вы хотите, чтобы детали пыльника CV нуждались в замене на хороший осевой вал, такой как ось Cardone, это будет стоить от 250 до 300 долларов.Однако стоимость ремонта башмака CV становится дорогостоящим предложением, когда также учитывается фактор рабочей силы. Цифры доходили до 550-650 долларов.

Стоимость сменного комплекта и сопутствующих расходных материалов колеблется в пределах 15-30 долларов. Итак, если они у вас есть, и вы знаете, как произвести замену пыльника CV, не снимая ось, то у вас есть шанс сэкономить много денег.

Заключение

Если вы не уверены в замене пыльника без снятия оси, обратитесь за профессиональной помощью.Новые и сложные автомобили также требуют вмешательства специалистов. Поэтому никогда не полагайтесь исключительно на свои знания, потому что, возможно, вы что-то упускаете. Вы можете лучше научиться у них, чтобы выполнить задание позже. Это руководство для тех, кто только начинает изучать восстановление загрузки CV. Выполнив шаги, упомянутые выше, они смогут заменить поврежденные или сломанные ботинки CV в домашних условиях.

Ремкомплекты багажника CV | Замените пыльник, а не всю ось!

Что такое загрузка CV?

Чтобы понять функцию загрузки CV, важно сначала взглянуть на то, что означает часть «CV».Шарнир равных угловых скоростей (ШРУС) представляет собой муфту, установленную на одном или обоих концах полуосей, установленных на автомобилях с независимой подвеской. Шаровидная деталь на конце (ах) полуоси находится внутри чашеобразной детали, прикрепленной к более коротким валам, ведущим к колесам или центральной точке крепления. Шариковые подшипники, расположенные между ними, позволяют осям, оборудованным ШРУСами, изгибаться и поворачиваться.

Иллюстрация шарнира равных угловых скоростей (ШРУС).

ШРУСы в основном встречаются на автомобилях с передним приводом, потому что они лучше всего подходят для изменения угла поворота рулевого колеса в дополнение к движению колеса вверх и вниз.Многие современные заднеприводные автомобили с независимыми настройками задней подвески также используют ШРУСы на концах полуосей заднего моста, а в некоторых случаях даже карданные валы.

Более пристальный взгляд на то, как пыльник CV окружает и закрывает типичный ШРУС.

ШРУСы заполнены консистентной смазкой, что позволяет им работать без износа очень долгое время. Чтобы эта смазка удерживалась и не загрязнялась внешней грязью и песком, пыльник CV полностью окружает и закрывает шарнир.Кольцевые зажимы (или «ленты») с обеих сторон пыльника обеспечивают плотное прилегание. В то время как большинство ботинок CV сделаны из резины, некоторые из них сделаны из других материалов, таких как полиуретан или неопрен, для повышения прочности. Пыльники

CV удерживаются на месте кольцевыми зажимами на обоих концах, которые создают плотное прилегание.

CV Ботинки изнашиваются и могут быть повреждены

Со временем ШРУСы могут расколоться по швам из-за нормального износа, и они могут быть проколоты непрочным мусором или при движении по пересеченной местности.Обычно трещины от нормального износа появляются первыми на внешних башмаках CV, ближайших к колесам, потому что они подвержены большему диапазону движений вверх и вниз. В большинстве повседневных дорожных ситуаций происходит повреждение багажника CV. при движении по плотно утрамбованному снегу или по дорогам с крупным гравием или камнями. Естественно, бездорожье по камням или по воде значительно увеличивает вероятность CV. повреждение багажника.

Здесь показаны башмаки CV, поврежденные в результате нормального износа (слева) и внешних факторов (справа).

Независимо от того, как происходит повреждение, конечный результат один и тот же. Смазка, находящаяся внутри пыльника, будет вытекать при вращении оси, а грязь и влага попадут внутрь. Без надлежащая смазка, абразивные частицы и коррозия от воды в конечном итоге приводят к износу ШРУСа до такой степени, что он выходит из строя и должен быть заменен до полной поломки происходит.

Движение по твердому снегу и по рыхлому гравию является наиболее частой причиной повреждения башмаков CV.

Периодический осмотр ваших башмаков CV – хорошая идея, потому что можно обнаружить небольшую трещину или разрыв на ранней стадии, прежде чем будет поврежден ШРУС.В то время как более крупные проколы будут приводит к тому, что смазка темного цвета будет заметно разбрызгана повсюду, и выявление проблемы раньше, чем позже, означает, что вы сможете избежать наказания, заменив только пыльник CV сам. Совершенно новый ШРУС – значительно более дорогая деталь, которую нужно заменить, если проблема не будет решена.

Когда рвется пыльник CV, находящаяся внутри смазка вылетает наружу при вращении оси.

Неисправный внешний ШРУС будет издавать треск или щелчки при повороте рулевого колеса, становясь громче при разгоне на повороте.При отказе внутреннего ШРУСа встречаются не так часто, симптомы включают шимминг или тряску из стороны в сторону при ускорении. Вы также можете услышать лязгающий звук, когда рычаг переключения передач перемещается прямо из одна передача на другую.

Замените пыльник CV, а не весь шарнир

Ниже мы рассмотрим сменные ботинки CV, найденные в CV Joints, Boots & Components раздел нашего веб-сайта, и мы дадим обзор шагов, связанных с их заменой.Если вы планируете использовать механика для ремонта, подготовка к замене нового багажника CV по-прежнему является хорошей идеей, потому что вы будете платить только за труд. Детали, которые вы получите от нас, будут высокое качество по хорошей цене – так что вы избежите наценки на запчасти, взимаемые большинством магазинов (мы рекомендуем запросить расценки на оплату труда, прежде чем обсуждать, как вы будете поставлять эту деталь).

Загрузочный комплект для ШРУС Motorcraft.

Наш веб-сайт автоматически гарантирует, что вы получите ботинки CV, предназначенные для плотной посадки на ваш конкретный автомобиль, после того, как год, марка и модель будут введены в поле “ Параметры продукта ”.Если не указано иное, все ботинки CV являются “специфичными для автомобиля”. Те, которые подходят для любого транспортного средства, отмечены на странице продукта как «универсальные».

Для начала, у нас есть запасные сапоги для CV, произведенные непосредственно несколькими автопроизводителями. Существует комплект загрузочного комплекта для оригинального оборудования AC Delco GM CV Joint (для некоторых General Motors модели с 1995 года), Motorcraft Загрузочный комплект CV Joint (модели Ford / Lincoln / Mercury до 1986 года) и комплект Mopar CV Joint Boot Kit (Chrysler / Dodge / Jeeps до 1991 года).

Вы также найдете широкий выбор послепродажных ботинок CV для моделей подразделения Chrysler (включая Jeep) с Crown. Комплект загрузочного шва CV Joint. У вас есть поздняя модель Porsche 911? Взгляните на бренд оригинального оборудования Замена пыльника ШРУС. Для более новых моделей Saab у нас есть Professional Parts Sweden. CV Boot Kit.

Запасной пыльник CV от First Equipment Quality специализируется на моделях Porsche, Volkswagen и Audi 1965-93 годов, а также на моделях Meyle. CV Joint Kit ориентирован на эти и другие автомобили немецкого производства с 1987 года по настоящее время.А если вы не можете найти ботинки для вашего конкретного автомобиля, у нас есть универсальные Загрузка CV от RCV Performance.

Задний багажник для вторичного рынка. Подлинный комплект для загрузки для CV.

Если у вас классический немецкий автомобиль, то комплект сменных пыльников для CV Joint Boot Kit от Febi обеспечит хорошее покрытие для моделей Porsche и VW 1960-х годов, Mercedes 1972–1990-х годов, BMW до 1978 года и Audi до 1985 года. на заднеприводных фургонах VW с 1968 по 1992 год, а комплект Vemo Inner CV Joint Boot Kit ориентирован на переднеприводные фургоны VW до 2003 года.Комплекты багажника Vaico CV обеспечивают хорошее покрытие для моделей Mercedes с 1986 года, а также более поздних BMW, VW и Audis.

Для комплектов загрузки CV, которые включают в себя широкий спектр новых автомобилей в дополнение к популярным американским и европейским классическим автомобилям, у нас есть комплекты Boot Kit Beck Arnley CV Joint Boot Kit, комплект EMPI CV Joint Boot Kit, оригинальный комплект загрузки CV (в основном импорт из Европы и Азии из 1994-по), Муг Комплект загрузки для соединения CV и поводок Комплект пыльников CV Joint Boot Kit (включает модели BMW 1969 года выпуска).

Универсальные резиновые сапоги

Если вам не удалось найти запасные ботинки для CV после просмотра вышеуказанных продуктов, у нас есть универсальные ботинки для CV от бренда Astoria 2000, предназначенные для использования на любом транспортном средстве.Выберите стандартные гибкие ботинки CV для американских и импортных автомобилей или универсальные гибкие ботинки для грузовиков / внедорожников для внедорожников 4×4.

Защита от CV для тяжелых условий эксплуатации

Многие из наших сотрудников в CARiD – энтузиасты бездорожья, и мы понимаем зов трасс. Следовательно, мы знаем, как неумолимые камни, упавшие ветки и другие опасности может быть – особенно для сапог CV, которые находятся в крайне уязвимых положениях. Независимо от того, путешествуете ли вы по пересеченной местности по своему выбору или по необходимости, вам нужны сменные ботинки CV, которые предлагают более высокий уровень защиты.У нас есть несколько вариантов.

Если вы регулярно попадаете в любую из этих ситуаций, у нас есть ботинки для тяжелых условий эксплуатации, которые вам нужны.

Во-первых, ботинки RCV Performance Heavy Duty CV изготовлены из неопрена – чрезвычайно эластичного компаунда, который намного сложнее проколоть, чем резину. Эти ботинки универсальный дизайн – поэтому они адаптируются к любым осям после применения кольцевых зажимов.

Есть ботинки Dorman CV Joint Boot из неопрена или силикона (в зависимости от применения в автомобиле), которые доступны для различных автомобилей 4×4, а также для ранних переднеприводных Cadillac Eldorados / Olds Toronados и труднодоступных классических импортных моделей, таких как Audi, Fiats и Mercedes-Benz 1970-х годов.Для моделей Nissan 240SX 1989-98 гг. – Megan Racing В комплект CV Boot Kit входят ботинки, изготовленные из очень прочного материала на основе силикона.

RCV Performance Heavy Duty CV Boot (слева) и Dorman CV Joint Boot (справа). У нас есть прочные полиуретановые CV от RCV Performance.

У нас также есть ботинки CV, сделанные из прочного полиуретана – другого материала, чрезвычайно прочного в условиях бездорожья. Для полноразмерных американских грузовиков и джипов есть уплотнение RCV Performance Spherical Sealing Technology.

Бахилы с ремнем для CV от PRP Seats и RCV предлагают дополнительный временный слой защиты во время бездорожья.

Если вы собираетесь ездить на своем грузовике по бездорожью, вы также получите большую выгоду от защитных чехлов для багажников CV, которые временно закрепляются на ваших существующих ботинках с помощью ремней на липучке. У нас есть чехлы для ботинок RCV Performance CV Over Boot и PRP Seats CV Joint Boot Covers, которые предназначены для защиты ботинок любого размера и формы.

Как заменить внешний пыльник CV

Поскольку внешние пыльники CV нуждаются в замене гораздо чаще, чем внутренние, мы рассмотрим процесс замены внешнего пыльника CV.После снятия колеса и освобождения полуоси от его узловых точек сдвинуть старый и надеть новый относительно просто. Ниже мы начнем с того момента, когда гайки / болты были сняты с автомобиля. колесо.

Шаг 1. Снимите осевую гайку с центра колеса

С помощью торцевого ключа ослабьте и снимите гайку оси с центра колеса. Это позволит позже отсоединить ось от поворотного кулака.Удалять колесо от автомобиля.

Шаг 2: Отсоедините рулевую тягу

Под соединением рычажного механизма рулевой тяги вы увидите шпильку с резьбой со шплинтом. Используйте плоскогубцы, чтобы вынуть шплинт. Однажды штифт отсутствует, можно ослабить и снять гайку.

Затем вам нужно ударить по концу шпильки с резьбой, чтобы ослабить ее, и удалить. Чтобы не повредить шпильку или резьбу на ней, используйте тяжелый пластиковый молоток. вместо металлического молотка (в некоторых приложениях можно использовать вилку для рассола).Если у вас нет пластикового молотка, используйте кусок дерева, чтобы смягчить удар между молотком и шпилька шарового шарнира.

Шаг 3. Снимите тягу стабилизатора поперечной устойчивости

Чтобы убедиться, что вы можете полностью опустить нижний рычаг управления (на следующем этапе), временно отсоедините и снимите стержень тяги стабилизатора поперечной устойчивости, который соединяет стабилизатор поперечной устойчивости с стабилизатором поперечной устойчивости. нижний рычаг. Эти тяги имеют стандартные болты на обоих концах, поэтому снятие должно быть относительно простым.

Шаг 4: Отсоедините нижний рычаг

Чтобы освободить шаровой шарнир на конце нижнего рычага подвески, чтобы его можно было отсоединить, вам нужно ослабить длинный горизонтально расположенный болт и вытащить его. Нажмите вниз на нижний рычаг подвески с помощью молотка, чтобы оторвать конец пальца от поворотного кулака, к которому крепятся колесо и детали тормоза. Штифт должен соскользнуть вниз и из.

Шаг 5: Отсоедините поворотный кулак от оси

После того, как вы удалили штифт на предыдущем шаге, поворотный кулак можно перемещать достаточно, чтобы можно было вытащить ось из шлицевого отверстия в поворотном кулаке.

Шаг 6: Удаление старых кольцевых зажимов / лент

Ослабьте старые металлические ленты с помощью отвертки или плоскогубцев, затем снимите их.

Шаг 7. Удаление старой загрузки CV

Используя пару канальных замков или лезвие бритвы, срежьте старый пыльник и снимите его с полуоси. Сотрите как можно больше старой смазки тряпкой, затем распылите чистящий растворитель, чтобы тщательно удалить оставшийся мусор.

Шаг 8: Установите новую загрузку CV

Во-первых, возьмите свой новый пыльник и выверните его наизнанку.Затем возьмите длинную пластиковую воронку, смажьте ее снаружи консистентной смазкой, затем вставьте ее широкий конец на ШРУС оси. Самый В комплект поставки входит тюбик со смазкой для оси, так что используйте ее.

Возьмите вывернутый наизнанку пыльник и сдвиньте его (широким концом вперед) вверх по смазанной воронке, пока он полностью не пройдет над воронкой. Исправьте вывернутую, перевернутую ориентацию с помощью схватившись за широкий конец ботинка и перевернув его, потянув обратно на себя. Как только это будет сделано, он будет правильно расположен для установки.Набейте свежую смазку для оси в ШРУС.

Шаг 9: Установите новые зажимы / хомуты для колец

Вы будете устанавливать два ремня на ваш новый багажник CV – один на большей внешней стороне и один на меньшей внутренней стороне. После размещения каждой ленты на месте потяните ее. тугой. Сделайте изгиб, потянув лишнюю ленту в обратном направлении. С помощью плоскогубцев согните фиксаторы на этой дополнительной полосе и отрежьте лишнее.

Шаг 10: Удалите лишний материал башмаков CV

С помощью лезвия бритвы, ножа для коробок или любого другого режущего инструмента аккуратно срежьте излишки материала багажника CV.

Шаг 11. Переустановите все компоненты

Установите на место все компоненты рулевого управления и подвески в порядке, обратном их разборке, пока колесо не будет надежно закреплено на автомобиле.

ВАЖНАЯ ИНФОРМАЦИЯ: найдите характеристики крутящего момента для фитингов вашего автомобиля и используйте динамометрический ключ, чтобы затянуть все гайки и болты с правильным крутящим моментом.

Мы рекомендуем пройти короткий тест-драйв, а затем повторно осмотреть новый пыльник, чтобы убедиться, что он по-прежнему плотно затянут без каких-либо утечек.

Комплекты пыльников

CV – это эффективный и экономичный способ ремонта оси с поврежденным пыльником. Рекомендуется регулярно проверять ботинки CV (как минимум при каждой замене масла и чаще, если вы едете по бездорожью). Цель состоит в том, чтобы зафиксировать и устранить любые повреждения багажника ДО того, как они распространятся на сам ШРУС!

Пункты, обсуждаемые в статье

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
