Ремонт задней подвески Форд- Фокус 2-своими руками Фото, и видео.

Ремонт задней подвески Форд Фокус 2: все ли так сложно или просто?
Слово «ремонт» способно повергнуть многих автолюбителей в приличный шок – всем известны цены, выставляемые автомастерскими за проведение замены деталей. Однако, радостной новостью станут два фактора:
автомобили компании Ford отличаются долговечностью использования своих деталей и непременным качеством;
по конструктивным особенностям (простота сборки-разборки), детали Форда допустимо заменить самому.

Форд Фокус двигателем 1.6

Задняя подвеска Форд Фокуса 2 состоит из следующий деталей:

4 рычагов: одного продольного, одного верхнего и двух нижних: переднего и заднего;

• амортизатора;
• подрамника;
• стабилизатора поперечной устойчивости;
• регулировочного болта;
• тормозного щита;
• сайлентблока, принадлежащего продольному рычагу;
• пружины.

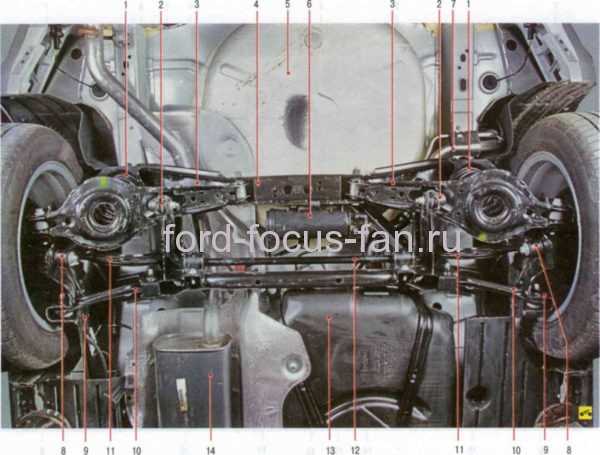

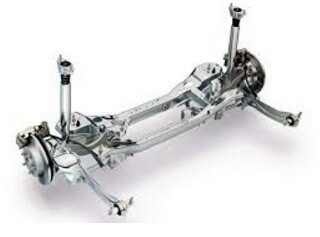

Задняя подвеска на Форд фокус

Наиболее уязвимой частью задней подвески Ford Focus’a являют сайлентблоки.
Когда же стоит взять и перебрать заднюю подвеску Форд Фокус 2?

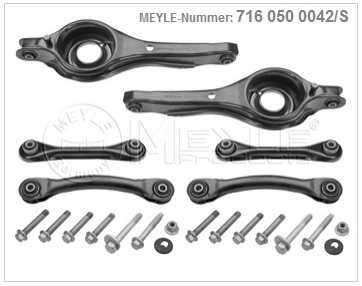

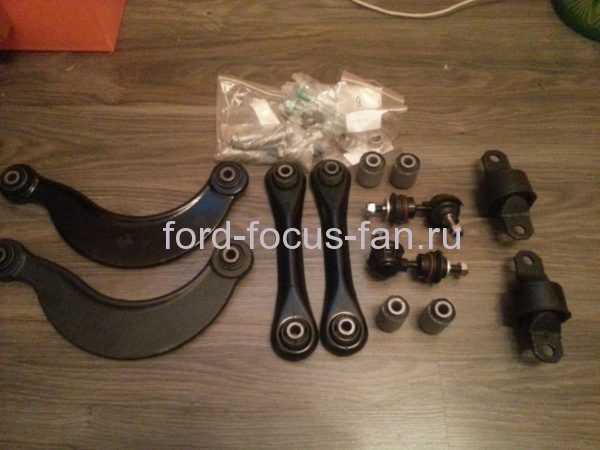

Запчасти для ремонта задней подвески

Прежде всего прочего, стоит заметить качество, с которым производители автомобиля подошли во время сборки своих автомобилей: детали задней подвески более других характеризуются своей долговечностью и надежностью. Однако, даже самый крепкий, рано или поздно, но будет нуждаться либо в ремонте составных частей, либо в полной замене.

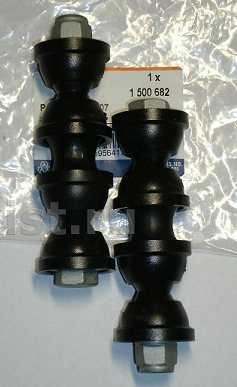

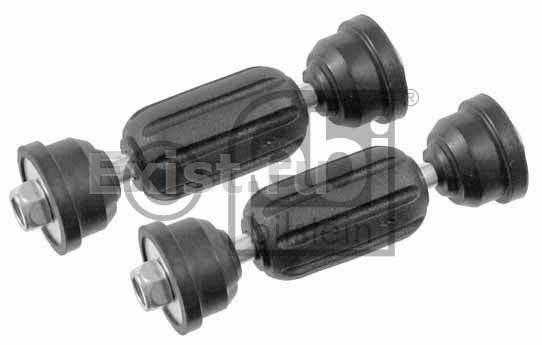

Часто приходится менять задние стабилизаторы

Большая часть деталей подвески, в среднем, выдерживают пробег в 120-130 тыс. км – значение большое, с этим нельзя не согласиться. В качестве предостережения и рекомендации заметим, что «лезть под машину» следует лишь в следующих случаях:
появление специфичного стука в задней подвеске вашего Форд Фокуса 2, скрипа, гула (необходимое подчеркнуть, что называется), исходящего именно от задней подвески;
машина «прошла» положенные 20 000 км, после которых фирма-изготовитель рекомендует провести поверхностный осмотр состояния деталей подвески;
автомобиль угодил в глубокую яму или каким-либо образом получил достаточно сильный удар по подвеске.

Плохая дорога ведет к поломки подвесок

Провести проверку состояния подвески желательно на эстакаде, либо яме для облегчения доступа ко всему элементам подвески вашего Focus. В самому крайне случае, приемлемой альтернативой может стать обычный домкрат, поочередно устанавливаемый под каждое колесо. И проверить переднею подвеску.

Как проверить подвеску Форд Фокус 2 самому

Проверка задней подвески на сто.

Подняв колесо на некоторое расстояние от земли для его свободного вращения, раскрутите его вручную. Колесо должно вращаться равномерно и беззвучно (имеется ввиду, с отсутствием посторонних заданий и скрипов).

Убедившись в целостности, далее следует ухватиться за колесо сверху и снизу, затем потянуть с одной стороны «на себя» и с другой – наоборот. При данной манипуляции, опять же, не должно наблюдаться ни появления посторонних звуков, ни люфта. В случае наличия таковых, надавливаем тормоз, повторяем вышеописанную операцию и наблюдаем. Если проблема исчезла, значит неисправность кроется в подшипниках. В противоположном случае продолжаем путешествие по подвески.

Замена подшипника задней подвески Форд 2

Снимаем барабан.

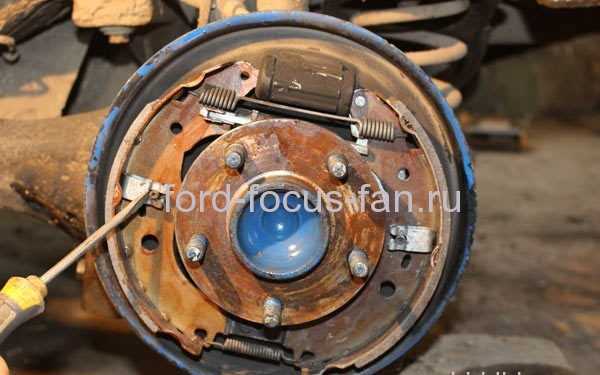

Как заменить задние колодки форд фокус 2.

Отсоединить трос ручника

снимаем колодки

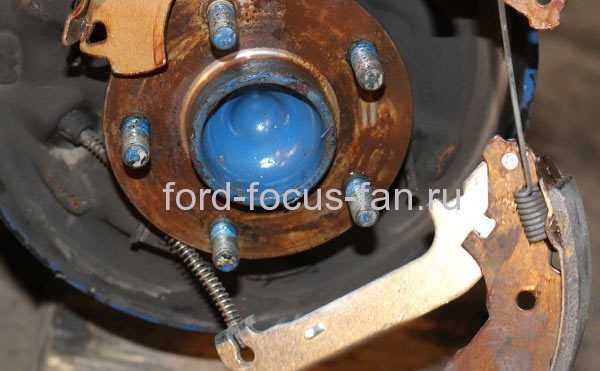

снимаем старую ступицу

Задняя ступица Форд Фокус 2

Замена задней ступицы с подшипником

Далее следует проверить шаровые опоры путем отжимания отверткой пространства между поворотным кулаком и рычагом подвески. В случае наблюдения люфта проводим замену опоры. Треснутый чехол, при выявлении такового, также извлекаем и заменяем.
Переходим к стабилизаторам поперечной устойчивости задней подвески Форд Фокуса 2. Для верного анализа требуется подвигать шаровые шарниры. Наблюдаем люфт – попался: меняем стойку амортизатора, при отрицательном результате продолжаем наше «путешествие». Проверке подлежит абсолютно все: пружины, втулки, даже подушки и буфера движения амортизаторов.

стягиваем пружину стяжками амортизатора

Также важным пунктом следует поставить проверку уровня масла в амортизаторе, а также его возможные протекания.

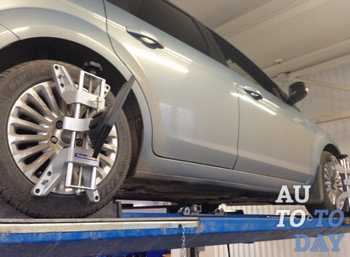

Такую часть ремонта, как развал схождение задней подвески вашего Форд Фокуса 2 настоятельно рекомендуется, все же, но проводить в автомастерских. Вряд ли у вас «под рукой» находится прибор, способный определить расхождения в градусах.
Самостоятельная замена сайлентблока задней подвески Форд Фокус 2

Замена сайлентблоков   задней тяги Форд Фокус

Малейшая мысль о необходимости посвятить целый день на ремонт автомобиля приводит некоторое число автолюбителей в легкий шок. Они предпочтут отправиться в ближайшее и не очень СТО, где доброжелательные и заботливые автомеханики проведут все работы по замене или ремонты комплектующих автомобиля. Однако, узнав предварительно стоимость подобных услуг, желание взяться «за дело» самостоятельно возрастет буквально в геометрической прогрессии. К тому же, все те же любезные механики практически обязательно «под шумок» попытаются заверить вас, что замене в вашем автомобиле подлежит не только какой-то там сайлентблок, но и чуть ли не вся задняя подвеска.

Пугать и заявлять о невозможности проведения ремонтных работ, связанных с задней подвеской, не следует хотя бы, исходя из того, что подобная информация будет являться сущей неправдой. От вас потребуется лишь N-ное количество часов (обычно, при правильном расположении рук относительно пятой точки, вся операция занимает порядка 3-6 часов) и сама деталь, которую предстоит заменить. Комплект сайлентблоков для задней подвезки Форд Фокуса 2 беспроблемно можно приобрести в любом автомагазине. Конечно же, инструменты для работы.

набор головок

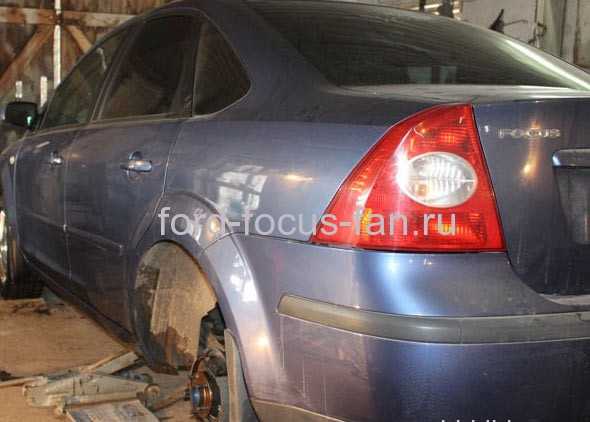

И так, приступаем: любым удобным способом поднимаем задний мост автомобиля, затем, либо снимаем пружину, либо, во избежание лишних физических нагрузок, стягиваем пружину обычными стяжками. Под главный рычаг устанавливается опора, далее переходим к откручиванию болта, фиксирующего подпружинный рычаг. В конце концов, вытаскиваем пружину/пружины задней подвески вашего любимого Форд Фокуса 2 и опускаем рычаг вниз.

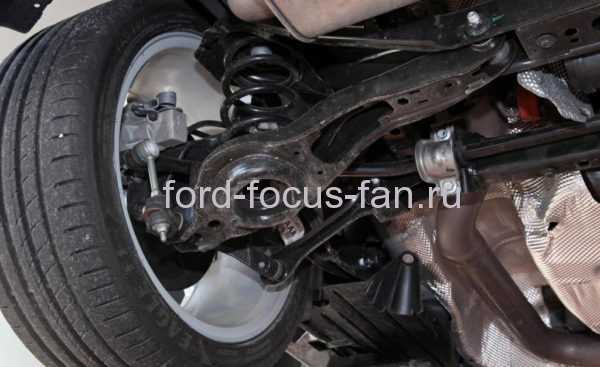

амортизаторы и пружины на форд фокус

Одним из последних шагов станет откручивание двух поперечных рычагов и амортизатора. Попутно отцепляем тросик ручника и, далее избавляемся от болта, которым закреплены провода, идущие на АБС-датчик. Теперь отсоединяем клемму датчика и затем вывинчиваем болты (болты задней подвески Форд Фокуса 2 не отличаются своей многочисленностью, что в разы облегчает процесс), удерживающие поперечный рычаг. Наконец, снимаем сайлентблок.

Замена салонблока Форд Фокус 2

Попутно, после отсоединения поперечного рычага существует возможность самостоятельной замены верхнего и нижнего рычагов.
Заполучив долгожданный блок, радоваться времени вы вряд ли отыщете.

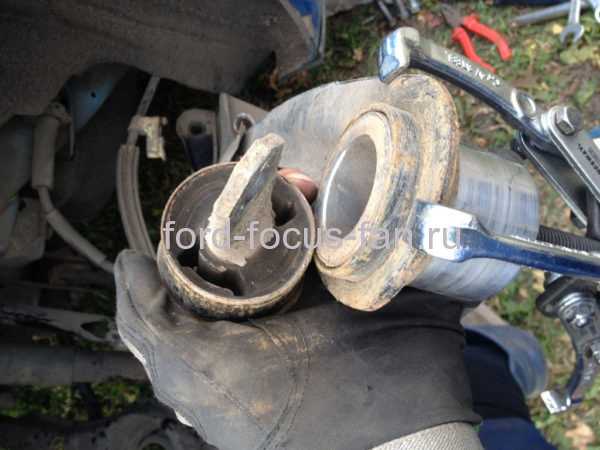

Последним шагом следует выдавливание сайлента из гнезда, в котором он расположен и соединение это весьма крепкое, к слову. Варианта решения проблемы два: 1) везем в автомастерскую, оплачивая лишь выпрессовку; 2) изготавливаем стаканоподобный инструмент, имеющий глубину в 60 мм, высоту – 70 и наружный с внутренним, диаметры в 58 и 35, соответственно, с помощью которого и выдавливаем сайлентблок.
Сразу же хочется предупредить о необходимости выпрессовки сайлентблоков с рычагов задней подвески вашего

Форд Фокуса (несмотря на множественные видео) замена сайлентблоков (полиуретан) { PoIYUrEThAhe Bushes}

исключительно в автомастерских, либо со специальным оборудованием – никаких выбиваний молотком и кувалдой, никакого варварства! Там, где у сотни автолюбителей данный процесс прошел якобы «на ура», именно на вас «клин» может и сойтись.

Установка нового блока проводится подобным выпрессовке образом, затемосуществляется сборка с полным соблюдением обратной последовательности операций.

Похожие записи:

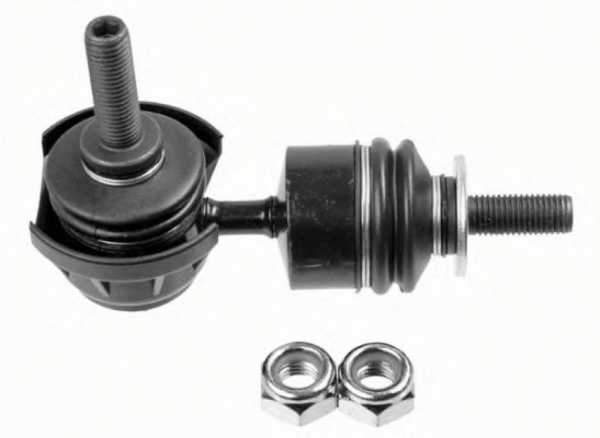

Задние стойки стабилизатора Форд Фокус 2: оригинал, неоригинал, аналог

ford-focus-fan.ru

Задняя подвеска Ford Focus. Общая информация, описание, схемы, фото

1. Руководства по ремонту
2. Руководство по ремонту и эксплуатации Форд Фокус 1998-2005 г.в.
3. Задняя подвеска

Технические данные



Тип	Независимая, многорычажная, пружинная



Углы установки колес	Номинальное значение	Предельно допустимые значения
Продольный наклон оси поворота колеса (без нагрузки):    cедан                  универсал	-0° 58′ -0° 55′	от 0° 23′ до -2° 18′ от 0° 22′ до -2° 11′
Схождение (без нагрузки), мм:    седан                                           универсал	2,9±1,2 2,9±1,2	от 5,0 до 0,8 от 5,0 до 0,8



Пружина

Применяются пружины только с цветовой маркировкой для соответствующей оси



На автомобиле установлена независимая задняя подвеска типа SLA.

Подвеска SLA работает с самоподруливающим эффектом, что делает Focus одним из самых удобных автомобилей для активной езды. Все элементы задней подвески монтируются на отдельной поперечной балкой, которая крепится к днищу кузова на шести болтах. Подвески автомобилей с кузовом седан и универсал отличаются между собой в деталях. Ниже будет приведено описание подвески автомобиля с кузовом седан, при этом будут указаны отличия подвески автомобиля с кузовом универсал.

Рис. 250. Задняя подвеска: 1 — верхний поперечный рычаг 2 — нижний поперечный рычаг; 3 — амортизатор; 4 — пружина; 5 — продольный рычаг; 6 — поперечная балка

Поперечная балка имеет сварную конструкцию и состоит из отдельных стальных профилей. К поперечной балке крепятся верхний и нижний поперечные рычаги, продольный рычаг, амортизатор, пружина, стабилизатор поперечной устойчивости, а также детали тормозной системы ( рис. 250).

На автомобиле с кузовом универсал амортизатор устанавливается под углом снаружи витой пружины. Верхний конец амортизатора крепится внутри колесной арки на выступе кузова.

Возможно, вам будет интересно:

Скачать информацию со страницы

↓ Комментарии ↓



---

1. Введение
1.0 Общие сведения о ремонте 1.1 Выбор дополнительных опций 1.2 Как пользоваться данным руководством по ремонту 1.3. Рабочее место для ремонта 1.4. Рекомендации по посещению мастерской 1.5 Безопасность — главное при ремонте 1.6. Инструмент 1.7 Советы профессионалов при работе с резьбовым соединением 1.8. Подъем автомобиля с помощью домкрата 1.9. Периодическое обслуживание и уход за автомобилем 1.10. Модельный ряд автомобилей Ford Focus

2. Двигатели
2.0 Двигатели 2.1. Основные элементы конструкции двигателя 2.2. Варианты двигателей Ford Focus 2.3. Разборка двигателя 2.4. Установка силового агрегата 2.5. Сборка и разборка двигателя 2.6. Основные проверки деталей и узлов двигателя 2.7. Замер компрессии

3. Система смазки двигателя
3.0 Система смазки двигателя 3.1 Общие сведения о системе смазки двигателей 3.2 Циркуляция масла под давлением 3.3 Контрольная лампа аварийного давления масла 3.4. Моторное масло 3.5 Проверка уровеня масла 3.6 Замена масла

4. Система охлаждения
4.0 Описание системы охлаждения 4.1. Данные 4.2 Детали системы охлаждения 4.3 Охлаждающая жидкость 4.4 Проверка системы охлаждения на герметичность 4.5 Проверка уровня охлаждающей жидкости 4.6 Замена антифриза 4.7 Сборка и разборка вентилятора охлаждения 4.8 Снятие, установка и замена радиатора 4.9 Замена шлангов системы охлаждения 4.10. Водяной насос 4.11. Термостат

5. Система питания
5.0 Система питания 5.1 Система вентиляции 5.2 Основные компоненты системы питания 5.3 Осторожное обращение с топливом 5.4 Проверка вентиляции бака 5.5 Замена топливного фильтра 5.6 Дизельное топливо и конденсат 5.7 Снятие трубопроводов и шлангов 5.8 Поиск неисправностей топливного насоса 5.9 Снятие и установка топливного насоса на автомобиле с бензиновым двигателем 5.11. Воздушный фильтр

6. Управление силовым агрегатом и отработавшими газами
6.0 Система впрыска 6.1. Блок управления EEC-V впрыском 6.2. Самостоятельная работа с системой впрыска может быть ограничена 6.3. Система питания дизеля — базовая конструкция 6.4 Ротор датчика управляющих импульсов и датчик угла поворота 6.5 Устройство холодного пуска 6.6 Форсунки 6.7. Ремонт и корректировка системы впрыска дизеля — случай для экспертов

7. Система зажигания
7.0 Система зажигания 7.1. Общие сведения 7.2 Катушка зажигания 7.3. Свечи зажигания 7.4. Работа с системой зажигания

8. Сцепление
8.0 Сцепление 8.1 Детали сцепления 8.2 Привод сцепления 8.3. Работа сцепления 8.4 Неполное выключение сцепления 8.5 Движение автомобиля с постоянно включенным сцеплением 8.6 Замена сцепления в случае, когда на автомобиле установлена коробка передач iB5 8.7 Главный цилиндр сцепления

9. Коробка передач
9.0 Коробка передач 9.1 Установка механизма управления коробки передач iB5 9.2 Регулировка механизма управления коробки передач MTX-75 9.3 Регулировка механизма управления автоматической коробки передач 4F27E 9.4 Механическая разблокировка селектора автоматической коробки передач 4F27E 9.5. Проверка уровня масла в коробке передач 9.6 Снятие и установка коробки передач iB5 9.7 Снятие и установка коробки передач МТХ-75

10. Привод передних колес
10.0 Привод передних колес 10.1 Проверка грязезащитных чехлов привода колес 10.2. Снятие привода передних колес 10.3. Замена грязезащитных чехлов привода передних колес

11. Неисправности передней подвески
11.0 Передняя подвеска 11.1. Углы установки колес 11.2 Детали и узлы передней подвески 11.3. Замена кулака 11.4. Замена рычага 11.5. Амортизаторная стойка 11.6. Разборка и сборка амортизаторной стойки 11.7 Углы установки передних колес

12. Задняя подвеска
12.0 Задняя подвеска 12.1 Ремонт задней подвески 12.2. Поперечная балка 12.3. Ступица колеса 12.4. Подшипник ступицы колеса 12.5. Поперечный рычаг нижний (передний) 12.6. Поперечный рычаг нижний (задний) 12.7. Верхний поперечный рычаг 12.8. Стабилизатор поперечной устойчивости 12.9. Продольный рычаг 12.10. Поворотный кулак 12.11 Амортизатор 12.12. Пружина

13. Рулевое управление
13.0 Рулевое управление 13.1 Техническое состояние рулевого управления и передней подвески 13.2 Проверка зазоров в рулевом управлении 13.3 Проверка защитных чехлов зубчатой рейки 13.4 Проверка наконечников рулевых тяг и грязезащитных чехлов 13.5 Замена наконечников рулевых тяг 13.6 Замена грязезащитных чехлов рулевого механизма 13.7 Разборка и сборка рулевого механизма 13.8 Удаление воздуха из гидравлической системы гидроусилителя рулевого управления 13.9 Замена насоса гидроусилителя рулевого управления

14. Тормозная система
14.0 Тормозная система 14.1 Проверка уровня тормозной жидкости 14.2 Проверка состояния тормозной системы 14.3 Проверка вакуумного усилителя тормозов 14.4. Проверка работоспособности тормозов 14.5 Удаление воздуха из тормозной системы 14.6 Замена тормозной жидкости 14.7 Замена питающего бачка с главного тормозного цилиндра 14.8. Главный тормозной цилиндр 14.9. Вакуумный усилитель тормозов 14.11. Замена тормозных накладок 14.12. Снятие и установка тормозных дисков 14.13. Тормозная скоба и поршни тормозных цилиндров 14.14. Ступица заднего колеса 14.15. Стояночный тормоз

15. Электрооборудование
15.0 Электрооборудование 15.1. Основные понятия 15.2. Аккумуляторная батарея 15.3 Ремонт стартера 15.4. Генератор 15.5. Ремень привода вспомогательных агрегатов 15.6 Снятие стартера 15.7. Электродвигатель стеклоочистителя ветрового стекла 15.8 Электродвигатель стеклоочистителя заднего стекла 15.9. Наружное освещение

16. Система выпуска отработавших газов
16.0 Система выпуска отработавших газов 16.1. Отработавшие газы 16.2 Практические советы для работы с системой выпуска отработавших газов 16.3 Проверка системы выпуска отработавших газов 16.4. Замена системы выпуска отработавших газов

17. Колеса и шины
17.0 Колеса и шины 17.1. Колеса и шины 17.2. Замена колес

18. Приложение
18.0 Приложение 18.1. Моменты затяжки узлов и деталей автомобиля, Н·м

19. Схемы электрических соединений
19.0 Схемы электрических соединений 19.1 Построение схем электрических соединений 19.2. Предохранители и реле 19.3 Условные обозначения к электрическим схемам 19.4. Схемы

automend.ru

6.1. Ford Focus II. Передняя подвеска. Описание конструкции — “ВАЖНО ВСЕМ”

Передняя подвеска:
1 — рычаг; 2 — шаровая опора; 3 — поворотный кулак; 4 — ступица; 5 — амортизаторная стойка; 6 — стойка стабилизатора поперечной устойчивости; 7 — кронштейн крепления штанги стабилизатора к подрамнику; 8 — штанга стабилизатора поперечной устойчивости; 9 — подрамник

Элементы передней подвески на автомобиле:
1 — рычаг; 2 — шаровая опора; 3 — поворотный кулак; 4 — амортизаторная стойка; 5 — стойка стабилизатора поперечной устойчивости; 6 — штанга стабилизатора поперечной устойчивости; 7 — подрамник

Передняя подвеска независимая типа МакФерсон, обеспечивающая высокие показатели плавности хода автомобиля, его устойчивости и управляемости, с телескопическими амортизаторными стойками, служащими для гашения колебаний, поглощения толчков и ударов, действующих на автомобиль через его колеса. Амортизаторные стойки включают в себя упругие элементы — пружины, которые предотвращают отрыв колес от дороги, обеспечивая постоянное сцепление с дорогой и препятствуя колебанию кузова, что соответственно сказывается на безопасности и комфортабельности движения. К нижней части амортизаторной стойки крепится ступичный узел, являющийся основой для крепления колес и тормозных механизмов. Ступичный узел через шаровую опору и поперечный рычаг соединен с подрамником, а подрамник — с кузовом автомобиля. Также передняя подвеска снабжена стабилизатором, предназначенным для повышения устойчивости и уменьшения углов крена кузова при прохождении поворотов и неровностей дороги за счет передачи усилий сжатия или растяжения от одной стойки к другой.

Основа подвески — две амортизаторные стойки, которые позволяют передним колесам перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова. К нижней части корпуса стойки крепится поворотный кулак, а к средней части приварен кронштейн для крепления стойки стабилизатора поперечной устойчивости. В корпусе стойки установлен гидравлический газонаполненный амортизатор.
На штоке амортизатора расположен пенополиуретановый буфер хода сжатия, предназначенный для ограничения хода колеса вверх при движении автомобиля по неровностям. Винтовая цилиндрическая пружина амортизаторной стойки своим нижним витком опирается на нижнюю чашку, приваренную к корпусу стойки, а верхним витком (уменьшенного диаметра) — на центрирующую втулку, закрепленную на штоке амортизатора вместе с верхней опорой стойки. Верхняя опора стойки, упирающаяся в чашку брызговика кузова, за счет своей эластичности дает возможность стойке качаться при ходах подвески и не передает высокочастотные колебания на кузов. Упорный подшипник, расположенный между верхней опорной чашкой пружины и верхней опорой стойки, позволяет стойке с пружиной поворачиваться вместе с управляемым колесом.

Штанга стабилизатора поперечной устойчивости изготовлена из пружинной стали. Штанга в своей средней части крепится к подрамнику подвески кронштейнами через две резиновые подушки. Оба конца штанги через шаровые шарниры стоек стабилизатора поперечной устойчивости крепятся к корпусам амортизаторных стоек.

Рычаг передней подвески:
1 — шаровая опора; 2 — сайлент-блок переднего крепления к подрамнику; 3 — сайлент-блок заднего крепления к подрамнику

Тормозные и тяговые силы при движении автомобиля воспринимаются рычагами подвески, соединенными через шаровые опоры с поворотными кулаками, и через сайлент-блоки — с подрамником подвески. Подрамник в четырех точках крепится к лонжеронам через сайлент-блоки (запрессованные в отверстия подрамника).

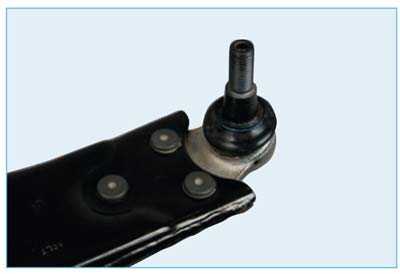

Корпус шаровой опоры приклепан к рычагу тремя заклепками, а палец шаровой опоры крепится к поворотному кулаку с помощью конического соединения.

Поворотный кулак в сборе с подшипником и ступицей:
1 — проушина крепления наконечника рулевой тяги; 2 — отверстие крепления датчика скорости вращения колеса; 3 — отверстие крепления к кронштейну амортизаторной стойки; 4 — проушина крепления направляющей тормозных колодок; 5 — подшипник ступицы; 6 — отверстие крепления пальца шаровой опоры; 7 — ступица

Подшипник ступицы, ступица и поворотный кулак представляют собой неразборный узел, поэтому при его неисправностях замените узел целиком.

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески.

Б–А — схождение передних колес; А и Б — расстояние (мм) между закраинами ободьев колес спереди и сзади; δs — угол схождения передних колес; S — колея

Схождение колес ― угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.
Признаки отклонения угла схождения колес от нормы: сильный пилообразный износ шин в поперечном направлении, повышенный расход топлива из-за большого сопротивления качению передних колес.
Схождение регулируется вращением рулевых тяг при отвернутых контргайках наконечников рулевых тяг.

t — угол продольного наклона оси поворота колеса

Угол продольного наклона оси поворота ― угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Симптомы отклонения величины угла от нормы ― увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.

γ — угол развала колес

Развал колес ― угол между плоскостью вращения колеса и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. При сильном отклонении этого угла от нормы возможны увод автомобиля от прямолинейного движения и односторонний износ протектора.
Регулируется только угол схождения колес. Угол развала колес и угол продольного наклона оси поворота колеса заданы конструктивно геометрией деталей подвески и кузова. В эксплуатации эти углы регулировке не подлежат. Контроль и регулировку углов установки колес рекомендуется проводить на станции технического обслуживания. Перед регулировкой колеса должны быть установлены в положение прямолинейного движения автомобиля. Автомобиль нужно установить на горизонтальную площадку. Топливный бак, бачок омывателя лобового стекла и т.д. должны быть полными, запасное колесо находится на штатном месте. В салоне и багажнике не должно находиться посторонних предметов.
Углы установки колес приведены в табл. 1.

vajnovsem.ru

Проверка задней подвески Форд Фокус 2 Ford Focus

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами). Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора, деталей задка кузова в местах крепления узлов и деталей подвески. Проверьте состояние резинометаллических шарниров, резиновых подушек, состояние (осадку) пружин подвески. Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей. рисунок 4.3. Расположение элементов задней подвески на автомобиле: 1 – скоба крепления штанги стабилизатора; 2 – подушка штанги стабилизатора; 3 – поперечина задней подвески; 4 – сайлентблок переднего нижнего рычага задней подвески; 5 – передний нижний рычаг задней подвески; 6 – верхний рычаг задней подвески; 7 – продольный рычаг задней подвески; 8 – амортизатор; 9 – резиновая втулка нижнего крепления амортизатора; 10 – сайлентблок заднего нижнего рычага задней подвески; 11 – пружина; 12 – задний нижний рычаг задней подвески; 13 – штанга стабилизатора поперечной устойчивости; 14 – стойка стабилизатора Расположение элементов задней подвески на автомобиле показано на рисунок 4.3. На резинометаллических шарнирах не допускаются: – признаки старения, трещины; – одностороннее выпучивание резинового массива. Дефектные детали замените. Проверьте отсутствие механических повреждений (деформаций, трещин и т.п.) элементов подвески. 1. Осмотрите резиновые втулки 9 нижнего крепления амортизатора и амортизаторы 8. На амортизаторах не допускаются потеки жидкости и «потение». 2. Снимите защитные щитки с обеих сторон автомобиля . 3. Проверьте резинометаллические шарниры (сайлентблоки) продольного рычага задней подвески к кузову автомобиля. 4. С помощью монтажной лопатки проверьте на отсутствие люфтов внутренние… 5. …и внешние сайлентблоки задних нижних рычагов… 6. …внутренние… 7. …и внешние сайлентблоки передних нижних рычагов. 8. Аналогично проверьте внутренние и внешние сайлентблоки верхних рычагов задней подвески. 9. Покачивая штангу стабилизатора поперечной устойчивости вверх-вниз, проверьте на отсутствие люфтов стойки стабилизатора и резиновые подушки штанги стабилизатора. 10. Проверьте пружины и буфера сжатия.  РЕКОМЕНДАЦИЯ Обратите внимание на систему выпуска отработавших газов. Посторонние стуки, издаваемые ею, часто принимают за стук в задней подвеске. Применение нестандартных деталей или обрыв элементов подвески глушителя может вызвать сильный стук, особенно при перегазовках. Для проверки остановите двигатель, внимательно осмотрите систему выпуска, проверьте надежность крепления и подвеску глушителя. Взявшись за конец выхлопной трубы, покачайте глушитель вверх-вниз и из стороны в сторону — стуков быть не должно.
