Колодка соединительная 28122177РХ с 4 контактами в сборе с проводами «мама», является элементом Датчика кислородного 0 258 005 133 “BOSCH” на автомобилях ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ-2115, ВАЗ 2121-214i, ВАЗ 2123, ВАЗ 2131, ВАЗ 2120 или Датчика кислорода Делфи (DELPHI) 28122177 Датчика кислорода Делфи (DELPHI) 28122177 на автомобилях ВАЗ-21041, ВАЗ 2105, ВАЗ-21067, ВАЗ-21074-20, ВАЗ-21074-30, ВАЗ-21074-40 и их модификации инжектор (8V) с объемом двигателя1,5L и 1,6L, ЕВРО- 2 или 3, которая соединяется с разъёмом на контроллерном жгуте. Может быть использована для самостоятельного изготовления кабеля. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем согласно распиновке, можно ставить на автомобиль.

Датчик кислорода Делфи (обозначение по каталогу “DELPHI” 28122177) или “BOSCH “(обозначение по каталогу 0 258 005 133), предназначен для контроля состава топливно-воздушной смеси и устанавливается в автомобилях оборудованных электронной системой управления двигателем.

Название датчика происходит от греческой буквы λ (лямбда), которая в автомобилестроении обозначает коэффициент избытка воздуха в топливно-воздушной смеси. При оптимальном составе этой смеси, когда на 14,7 части воздуха приходится 1 часть топлива, l равна 1 (график 1). «Окно» эффективной работы катализатора очень узкое: l=1±0,01. Обеспечить такую точность возможно только с помощью систем питания с электронным (дискретным) впрыском топлива и при использовании в цепи обратной связи лямбда-зонда.

Избыток воздуха в смеси измеряется весьма оригинальным способом – путем определения в выхлопных газах содержания остаточного кислорода (О2). Поэтому лямбда зонд и стоит в выпускном коллекторе перед катализатором. Электрический сигнал датчика считывается электронным блоком управления системы впрыска топлива (ЭБУ), а тот в свою очередь оптимизирует состав смеси путем изменения количества подаваемого в цилиндры топлива. На некоторых современных моделях автомобилей имеется еще один лямбда-зонд. Расположен он на выходе катализатора. Этим достигается большая точность приготовления смеси и контролируется эффективность работы катализатора

При пуске и прогреве холодного двигателя управление впрыском топлива осуществляется без участия этого датчика, а коррекция состава топливо-воздушной смеси осуществляется по сигналам других датчиков (положения дроссельной заслонки, температуры охлаждающей жидкости, числа оборотов коленвала и др.). Особенностью циркониевого лямбда-зонда является то, что при малых отклонениях состава смеси от идеального (0,97 Ј l Ј 1,03) напряжение на его выходе изменяется скачком в интервале 0,1 – 0,9 В.

Если ЛЗ «врет». В этом случае ЭБУ начинает работать по усредненным параметрам, записанным в его памяти: при этом состав образующейся топливно-воздушной смеси будет отличаться от идеального.

В результате появится повышенный расход топлива, неустойчивая работа двигателя на холостом ходу, увеличение содержания СО в отработавших газах, снижение динамических характеристик, но машина при этом остается на ходу.

В некоторых моделях автомобилей ЭБУ реагирует на отказ лямбда-зонда очень серьезно и начинает так рьяно увеличивать количество подаваемого в цилиндры топлива, что запас горючего в баке «тает» на глазах, из трубы валит черный дым, СО «зашкаливает», а двигатель «тупеет» и на ближайшую СТО Вам, скорее всего, придется добираться на буксире.

Замена контактного носителя 28122177РХ / 0258005133РХ (4 PIN)
в сборе с проводами, являющегося соединительным элементом кислородного датчика (Лямбда-зонд) 0 258 005 133 “BOSCH ” в автомобилях ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ-2115, ВАЗ 2121-214i, ВАЗ 2123, ВАЗ 2131, ВАЗ 2120 или Датчика кислородного Делфи (DELPHI) 28122177 в автомобилях ВАЗ-21041, ВАЗ 2105, ВАЗ-21067, ВАЗ-21074-20, ВАЗ-21074-30, ВАЗ-21074-40 и их модификации инжектор (8V) с объемом двигателя1,5L и 1,6L, ЕВРО- 2 или 3 через разъём со жгутом системы зажигания, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Другие артикулы товара и его аналогов в каталогах: 28122177РХ, 0258005133РХ.

ВАЗ-21041, ВАЗ 2105, ВАЗ-21067, ВАЗ-21074-20, ВАЗ-21074-30, ВАЗ-21074-40, ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 2113-2115, ВАЗ 2121-214i, ВАЗ 2123, ВАЗ 2131, ВАЗ 2120.

Как выявить неполадку датчика кислорода в автомобиле ВАЗ ?

Как заменить самостоятельно разъём на кислородном датчике для подключения к жгуту системы зажигания в автомобиле ВАЗ ?

С интернет – Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

avtoazbuka.net

Разъём к датчику кислорода Делфи (DELPHI), BOSCH

Уважаемые покупатели, во избежание ошибок при отправке разъёма соединительного к колодке кислородного датчика (Лямбда-зонд), в строке “Комментарий” указывайте какой датчик кислорода, модель вашего автомобиля, год выпуска, разъём «папа» или «мама».

Колодка соединительная 28122177АХ с 4 контактами в сборе с проводами «папа», является одним из элементов жгута контроллерного, подключается к разъёму Датчика кислородного 0 258 005 133 “BOSCH” на автомобили ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ-2115, ВАЗ 2121-214i, ВАЗ 2123, ВАЗ 2131, ВАЗ 2120 или к разъёму Датчика кислорода Делфи (DELPHI) 28122177 на автомобили ВАЗ-21041, ВАЗ 2105, ВАЗ-21067, ВАЗ-21074-20, ВАЗ-21074-30, ВАЗ-21074-40 и их модификации инжектор (8V) с объемом двигателя1,5L и 1,6L, ЕВРО- 2 или 3. Может быть использована для самостоятельного изготовления кабеля. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем согласно распиновке, можно ставить на автомобиль.

Замена контактного носителя 28122177АХ / 0258005133АХ (4 PIN)
в сборе с проводами, являющегося элементом жгута системы зажигания, соединяющий через разъём кислородный датчик (Лямбда-зонд) 0 258 005 133 “BOSCH ” в автомобилях ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ-2115, ВАЗ 2121-214i, ВАЗ 2123, ВАЗ 2131, ВАЗ 2120 или через разъём Датчик кислорода Делфи (DELPHI) 28122177 в автомобилях ВАЗ-21041, ВАЗ 2105, ВАЗ-21067, ВАЗ-21074-20, ВАЗ-21074-30, ВАЗ-21074-40 и их модификации инжектор (8V) с объемом двигателя1,5L и 1,6L, ЕВРО- 2 или 3, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Другие артикулы товара и его аналогов в каталогах: 28122177АХ, 0258005133АХ.

Как выявить неполадку датчика кислорода в автомобиле ВАЗ ?

Как заменить самостоятельно разъём на жгуте системы зажигания для подключения к датчику кислорода в автомобиле ВАЗ ?

С интернет – Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

avtoazbuka.net

Таблица распиновки датчиков лямбда зонда на 4 провода

Если сочетание цветов вашего датчика будет идентично сочетанию цветов одной из колонок предложенных таблиц ниже (циркониевые или титановые лямбды) — значит датчик имеет указанную конструкцию и распиновка лямбда зонда на 4 провода соответствует указанным в таблице данным.

Таблица распиновки датчиков лямбда-зонда

Назначение	Цветовые комбинации для циркониевых датчиков.
Назначение	1	2	3	4	5
Нагреватель +	Чёрный	Фиолетовый	Белый	Коричневый	Чёрный
Нагреватель —	Чёрный	Белый	Белый	Коричневый	Чёрный
Сигнал +	Синий	Чёрный	Чёрный	Фиолетовый	Зелёный
Сигнал —	Белый	Серый	Серый	Бежевый	Белый

Назначение	Цветовые комбинации для титановых датчиков.
Назначение	1	2
Нагреватель +	Чёрный	Красный
Нагреватель —	Чёрный	Белый
Сигнал +	Серый	Жёлтый
Сигнал —	Серый	Чёрный

Из чего состоит лямбда-зонд

gradientr.com

4 способа проверки лямбда зонда в домашних условиях

Как проверить лямбда зонт самостоятельно? С этим вопросом сталкиваются большое количество владельцев автомобилей как отечественного производства, так и иномарок. В сегодняшней статье я расскажу вам о четырех полноценных способах проверки датчиков кислорода. Кстати проверка этих датчиков может потребоваться если сканер показывает ошибку, связанную с лямбда зондом, например низкий уровень сигнала датчика кислорода или увеличился расход топлива.

Важная информация: Лямбда зонт или датчик остаточного кислорода (например, в выпускном коллекторе двигателя или дымоходе отопительного котла). Позволяет оценивать количество оставшегося не сгоревшего топлива либо кислорода в выхлопных газах. Данные показания позволяют приготовлять оптимальную воздушно-топливную смесь, а также снижать количество вредных для человека побочных продуктов процесса сгорания.
Датчики лямбда зонда – какие бывают?
Современные датчики кислорода имеют 4-х проводную систему, но бывают исключения! Нередко встречаются одно, двух и трех проводные датчики лямбда зонд.

Современные датчики кислорода
У четырехпроводного датчика два провода идут на цепь подогрева и один провод – сигнальный. Также один провод идёт на массу проверки лямбда зонда, которую можно произвести самостоятельно.
Проверка напряжения в цепи подогрева датчика
Важно знать! Принято считать, что оптимальное напряжение в цепи подогрева датчика кислорода равняется 12,45В.
Для проверки напряжения в цепи подогрева датчика кислорода нам понадобится вольтметр.
Включаем зажигание автомобиля
Острыми щупами протыкаем провода или втыкаем щупы от вольтметра в разъемы провода идущий на датчик кислорода.
Замеряем напряжение.
Напряжение на этих проводах должно равняться напряжению аккумуляторной батареи, примерно 12, 45В. Плюс приходит обычно приходит на нагреватели датчика кислорода напрямую через предохранители, а минус подается с блока управления двигателем. Поэтому если на нагреватель датчика кислорода не приходит плюс, то смотрите цепь, аккумулятор, предохранитель и датчик кислорода. Кстати в некоторых моделях автомобиля возможно наличие реле в этой цепи. Но если нет минуса, то смотрите всю цепь до блока управления. Возможно потерялся контакт в каком либо разъеме, либо блок управления по каким то причинам не видит минус.
Проверка исправности нагревателя лямбда зонда при помощи тестера

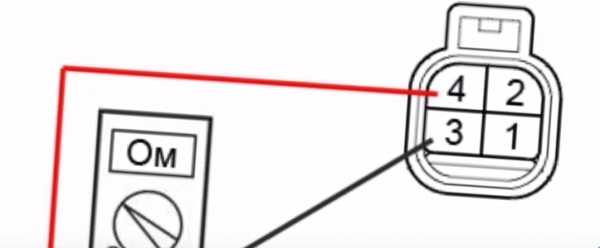

Для того, чтобы проверить сам нагреватель лямбда зонда путем замера сопротивления нам понадобиться Омметр, то есть тестер или мультиметр в режиме измерения сопротивления. Отсоедините разъем датчика кислорода и измеряете сопротивление между проводами нагревателя. Сопротивление может быть разное, но обычно оно находится в пределах 2-10 Ом. Если сопротивление не показывается вообще, то скорее всего в нагревателе датчика кислорода (лямбда зонда) произошёл обрыв и он требует замены.

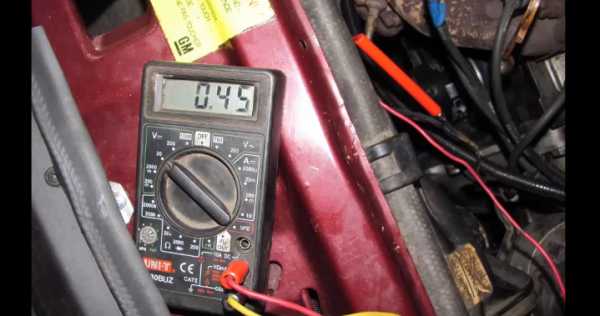

Проверка опорного напряжения датчика кислорода (лямбда зонд)
Важно знать! Принято считать, что оптимальное опорное напряжение датчика кислорода равняется 0,45В.
И так первую проверку лямбда зонда, которую мы можем провести самостоятельно, это проверка опорного напряжения. Для этого нам понадобится тестер в режиме Вольтметра. Включаем зажигание и замеряем напряжение между сигнальным проводом и массой. В большинстве моделей автомобилей это напряжение должно равняться 0,45В. Допускаются небольшие отступления от нормы как в ту так и в другую сторону, но здесь уже все зависит от качества и состояния проводки в автомобиле.
Проверка сигнала лямбда зонда
Для проверки нагревателя лямбда зонда желательно иметь осциллограф либо осциллоскоп, но так же подойдет мото-тестер или хотя бы стрелочный, но не цифровой вольтметр. В принципе для данного способа проверки подойдет и цифровой вольтметр, но он более инертный, поэтому намного хуже реагирует на изменение показаний.
И так теперь проверяем сам сигнал лямбда зонда! Это самый сложный и ответственный способ. Первое, что необходимо сделать это обзавестись специальными приборами, которые я перечислил выше.
И так, запускаем двигатель прогреваем его до рабочей температуры. Дело в том, что датчик кислорода начинает работать только после прогрева, не после прогрева ДВС, а после прогрева датчика кислорода. На эту процедуру блоком отводиться определенное время, поэтому проверять сразу датчик кислорода нет никакого смысла.
Обычно, датчик кислорода начинает работать при температуре двигателя 60 – 70 градусов. Подсоединяете провода щупа между сигнальными проводами и проводами массы, поднимаете обороты двигателя примерно до 3000 об/мин, и наблюдаете за изменениями показаний лямбда зонда.
Сигнал с датчика кислорода должен меняться от 0,1 до 0,9 Вольт. Если изменения происходят в меньшем диапазоне, то прибор просто не успевает реагировать, либо датчик кислорода неисправен и требует замены.
Так же при 3000 об/мин засеките время, при котором меняются показания от большего к меньшему. При оптимальном варианте работы ДК за 10 секунд должно произойти 8 – 9 изменений. Если показания датчика изменяются реже, то вероятна ошибка медленный отклик датчика кислорода и он подлежит замене.
Видео: 4 способа проверки датчика кислорода и лямбда зонда
inomarki-remont.ru
Распиновка лямбда зонда на 4 провода. Схема

Большинство циркониевых лямбда-зондов, которые ставятся на автомобили начиная 1999 года, имеют одинаковые цветовые дифференциации циркониевых датчиков. То же и с лямбда-зондами, выпускаемыми с применением титановых сплавов – распиновка у них соответствует одинаковым значениям, выведенным в таблице. Одна лишь разница – машин с лямбда-зондами на циркониевой основе очень много, титановые – редкость, но все же встречаются. Определение назначения каждого контакта лямбда-зонда можно определить, воспользовавшись специальными таблицами, которые будут представлены ниже.
Если сочетание цветов вашего датчика будет идентично сочетанию цветов одной из колонок предложенных таблиц ниже (циркониевые или титановые лямбды) – значит датчик имеет указанную конструкцию и распиновка лямбда зонда на 4 провода соответствует указанным в таблице данным.

Таблица распиновки датчиков лямбда-зонда

Назначение

Цветовые комбинации для циркониевых датчиков.

1

2

3

4

5

Нагреватель +

Чёрный

Фиолетовый

Белый

Коричневый

Чёрный

Нагреватель –

Чёрный

Белый

Белый

Коричневый

Чёрный

Сигнал +

Синий

Чёрный

Чёрный

Фиолетовый

Зелёный

Сигнал –

Белый

Серый

Серый

Бежевый

Белый

Назначение

Цветовые комбинации для титановых датчиков.

1

2

Нагреватель +

Чёрный

Красный

Нагреватель –

Чёрный

Белый

Сигнал +

Серый

Жёлтый

Сигнал –

Серый

Чёрный

Из чего состоит лямбда-зонд

cashbuzz.ru
Неисправность лямбда-зонда: симптомы, проверка мультиметром

Диагностика и ремонт24 сентября 2016

Производители современных автомобилей оснащают их сложнейшими системами управления, состоящими из электроники и самых различных индикаторов. С их помощью происходит получение и обработка сообщений о положении дел в разных узлах машины. К таким относятся мотор, тормозная система, АКБ и лямбда-зонд (датчик кислорода), в том числе. Он входит в число важнейших устройств управления и сигналит об остатке кислорода в выхлопных газах. Неисправность лямбда зонда грозит нарушением четкой работы авто.
Принцип действия
Датчик кислорода — сложная конструкция. К его функциональным деталям относят электролит, на который с разных сторон одеты наконечники для всасывания газовых смесей — кислорода и отработанного горючего. Под ними находится чувствительный элемент, который при температуре до 400 градусов считывает сигналы и анализирует разницу потенциалов. Перечисленные детали запечатаны в корпус из металла. К нему подходят провода. В зависимости от модели их количество может варьироваться от 1 до 4. Они несут ответственность за работу датчика — питают, передают сигналы в блок управления и заземляют прибор. При достаточном объеме кислорода в сгораемой смеси КПД двигателя будет высоким. Но как и другие системы, лямбда-зонд тоже дает сбои.
Что расскажет о неисправности датчика?
Сигнал о неисправности датчика кислорода, можно предположить, если в работе автомобиля наблюдаются такие симптомы:
мотор работает неровно;
движение происходит рывками;
повышается потребление горючего;
ранняя «смерть» катализатора;
в Европе обращают внимание и на токсичность выхлопных газов.
А не поломан ли датчик?
Лучшим временем для проверки всех систем работоспособности автомобиля будет ближайший техосмотр. Однако бывают ситуации, когда возникает необходимость узнать причины плохой работы датчика кислорода ранее. Как проверить лямбда зонд самостоятельно?
Параметры, по которым происходит сверка:
напряжение в цепи подогрева;
«опорное» напряжение;
исправность нагревателя в датчике;
сигнал лямбды.
Это значит, что полностью оценить работу лямбда-зонда не составит большого труда.
Осторожно: «Напряжение»
Для того, чтобы узнать, поступает ли напряжение в цепь подогрева, понадобиться дополнительное оборудование. Сигнал измеряется стрелочным или цифровым вольтметром или более современным — мультиметром.
Процедура следующая:
Включить зажигание, не отсоединяя разъем датчика.
Воткнуть щупы в разъемы проводов.
Монитор должен высвечивать ~12 В. Это значение соответствует напряжению аккумулятора.
ВНИМАНИЕ!
«+» поступает к нагревателю непосредственно через предохранитель. Если он отсутствует, необходимо проверить звенья цепи: «аккумулятор-предохранитель-кислородник».
«—» передается посредством электронных систем управления. При его отсутствии надо проверить разъемы цепи, ведущие к блоку управления.
Опорное напряжение проверяется тем же вольтметром или можно использовать мультиметр.
Алгоритм действий:
Включить зажигание.
Измерить напряжение между сигнальным проводом и массой.
Значение число должно составлять 0,45 вольта.
Если показания отличаются на 0,2 В и более это сообщает о проблеме в сигнальной цепи или плохом контакте с массой.
Как проверять нагреватель лямбда-зонда?
В этот раз нам нужен тестер в режиме измерения сопротивления.
Этапы измерения:
Отсоединить разъем лямбда-зонда.
Проверить сопротивление между проводами нагревателя.
Значение может отличаться но должно находиться в пределах от 2 до 10 Ом.
Если сопротивление отсутствует, это может быть сигналом обрыва непосредственно в датчике. В таком случае он нуждается в замене.
Сигнал датчика кислорода
Самая сложная и ответственная проверка лямбда зонда заключается в оценке его сигнала. Для этого понадобится уже известные мультиметр или вольтметр. На СТО существуют более новые компьютеризированные тестеры, но в условиях гаража можно обойтись и без них.
Пошаговая инструкция:
Запускается мотор.
Движок прогревается до рабочей температуры.
Между сигнальным проводом и проводом массы подсоединяются щупы.
Обороты двигателя следует повысить до 3000 в минуту.
Фиксируются изменения в числовых значениях датчика кислорода.
Монитор тестера должен отметить скачок в диапазоне от 0,1 до 0,9 вольта. Если числа другие — возникла необходимость в новом лямбда-зонде.
Узнав о том, как проверяется рабочее состояние датчика кислорода, можно быть уверенным в том, что удастся избежать обмана в автосервисе.
