Задняя подвеска Форд Фокус 2 устройство, схема, запчасти

Все что может понадобится для ремонта задней подвески Форд Фокус 2, всегда можно приобрести в интернет-магазине “ОКЕЙ-АВТО”.

---

Уточнить цены, возможность доставки и технические характеристики можно по телефону:
☏ 8-915-915-66-61 (также подключены WhatsApp и Viber)

---

 Задние амортизаторы Форд Фокус 2



Задние пружины



Опоры  задних амортизаторов цены и варианты

Стойки заднего стабилизатора Форд Фокус 2, цены и варианты



Втулки заднего стабилизатора Форд Фокус 2, варианты и цены



   Задние рычаги Форд Фокус 2



Сайлентблоки задних рычагов Форд Фокус 2, варианты и цены

Артикул	Название товара	Цена
3194001	Сайлентблок верхнего поперечного рычага Lemforder (Германия)	314 руб ИНФО
3193801	Сайлентблок нижнего поперечного рычага Lemforder (Германия)	234 руб ИНФО
1102101	Сайлентблок подпружинного рычага Formpart (Турция)	417 руб ИНФО
3683101	Сайлентблок продольного рычага Lemforder (Германия)	481 руб ИНФО
	Все варианты сайлентблоков



Необходима помощь при подборе детали? Есть вопросы по цене и условиям доставки? Отправьте сообщение с помощью формы обратной связи.   Форма обратной связи Пример Ваше имя Александр Телефон 8-901-721-94-84 Сообщение Рено Дастер 2013 года, 2 литра Нужно: подшипник передней ступицы, правая подушка двигателя

okeyavto.ru

Задняя подвеска форд фокус 2 схема ремонт. Как проверить состояние подвески Ford Focus?

Ford Focus 2 зарекомендовал себя как надежное, выносливое авто, выдерживающее многие испытания на прочность. Но ничего вечного не бывает и даже такие мощные механизмы со временем нуждаются в коррекции, а иногда и в ремонте. Задняя подвеска Форд Фокус 2 – не самое слабое звено конструкции, но именно эта часть машины сложно поддается ремонту, а значит ее диагностике нужно уделить немного больше внимания.

Устройство задней подвески Ford Focus 2

Задняя подвеска Ford Focus второго поколения представляет собой независимый, многорычажный механизм. Она устроена сложнее чем передняя ось, поэтому ремонт задней подвески обычно влетает в копеечку.

Задняя подвеска состоит из:

• штампованных продольных рычагов
• гидравлического амортизатора
• подрамника
• нижних переднего и заднего рычагов
• стабилизатора
• верхнего рычага
• пружины
• регулировочных болтов
• сайлент-блоков
• тормозных щитов

Не смотря на большое количество деталей, схема конструкции задней подвески Форд Фокус 2 достаточно проста. Несущие части подвески (штампованные продольные рычаги), соединены с подрамником тремя поперечными рычагами. Продольные рычаги принимают на себя силу торможения, а поперечные – преодоления препятствий. Продольные рычаги прикреплены к кузову двумя болтами, между которыми стоят сайлент-блок. С его же помощью крепятся и поперечные рычаги.

Важно! Задняя подвеска Форд Фокус 2 насчитывается 8 рычагов и 14 сайлент-блоков.

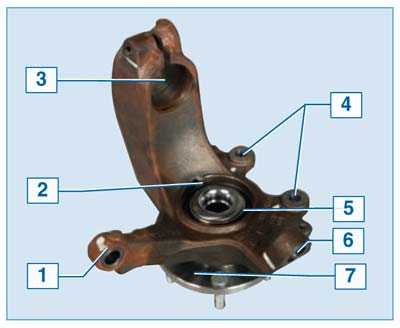

Ступичный узел крепится к задней части продольного рычага. Эта деталь состоит из трех частей (подшипник, ступица, датчик скорости вращения колеса). Между нижними рычагами и подрамником находятся пружины, для которых сделаны специальные опорные чашки.

Пружины и амортизаторы позволяют преодолевать препятствия за счет регулировки уровня высоты задних колес. Наезжая на неровности колесо переходит в «плавающий режим», поднимаясь вверх и вниз, тем самым сглаживая резкие переходы.

И последним элементом устройства задней подвески Форд Фокус 2 является стабилизатор поперечной устойчивости. Он не только повышает устойчивость всего автомобиля, помогает автомобилю балансировать на ухабистых дорогах, но и уравновешивает авто во время поворота.

Интересно! В 2008 году модель Ford Focus 2 пережила рестайлинг, который коснулся всех частей автомобиля кроме задней подвески.

Как определить состояние подвески автомобиля

Стоит еще раз подчеркнуть, что подвеска один из самых важных элементов машины, на долю которой приходится большая нагрузка, с которой подвеска не всегда справляется.

Диагностиказадней подвески Форд Фокус 2 состоит из поочередной проверки работоспособности каждой его части. И первое с чего нужно начать это:

Проверка колес

Иногда для того чтобы понять есть ли проблема в работе внутренних механизмов не обязательно лезть под капот или в смотровую яму. О неисправности задней подвески может сказать состояние колес и места их крепления.

Расшатанные колеса, изношенные детали в местах соединения и крепления, станут серьезным предлогом для более глубокой диагностики подвески.

Проверка шаровых опор

Износ этой детали подвески может привести к поломке всей задней подвески Форда Фокус 2. Для того чтобы шаровая опора вышла из строя, совсем не обязательно ездить по ямам и ухабам, достаточно лишь не заметить что деталь пришла в негодность.

Признаки износа шаровых опор:

• Стук при езде по неровной поверхности даже на минимальной скорости
• Неравномерно стертая резина на шине
• Скрип во время поворота
• Автомобиль немного «ведет» в сторону при езде по прямой

Заметив хотя бы один из этих признаков необходимо осмотреть пыльник на предмет наличия повреждений. Помните что у каждой детали есть свой срок годности и при необходимости пыльник нужно заменить. Если во время визуальной проверки был обнаружен люфт, то это лишь подтвердит необходимость снять шаровую опору и отнести ее в СТО.

Интересный факт! Говоря о долговечности деталей подвески, то относительно автомобиля Ford Focus второго поколения существует статистика: сайлент-блоки выдерживают от 80 до 110 тыс.км пробега; амортизаторы – 130 тыс.км; стойки стабилизатора – 150 тыс.км.

Шарниры стоек стабилизатора

Согласно схеме задней подвески Форд Фокус 2, шарниры стоек стабилизатора это тот элемент подвески, который соединяет ее с кузовом автомобиля. От сюда можно сделать вывод насколько серьезными могут быть последствия износа шарниров.

Неровности, ямы, кочки, ухабы и крутые повороты дают большую нагрузку на заднюю подвеску авто. Но больше всего страдают от силы веса именно стабилизаторы. Определить исправность шарниров стабилизаторов можно вывернув колеса максимально в сторону, затем найти на ощупь стой ку и дернуть ее. Если стойка поддается (смещается, скрипит, стучит), то это говорит о неисправности детали. Протекание масла, трещины на шарнирах и загрязненные детали могут провоцировать сбой в работе шарниров.

Проверка амортизаторов

Изношенность задней подвески Форд Фокус 2 сильно влияет на «поведение» автомобиля. И если о проблемах других деталей можно только подозревать по отдельным признакам, то об износе амортизатора водитель узнает практически сразу и безошибочно.

Машина начинает качаться как американских горках даже при незначительном раскачивании автомобиля. Как только водитель и пассажиры авто начинают чувствовать каждый камушек на дороге это свидетельствует о том, что пора заняться ремонтом амортизаторов.

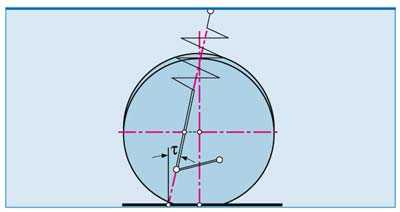

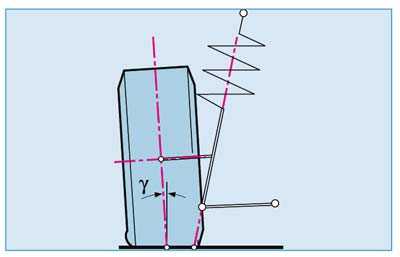

Производители автомобиля установили определенные настройки угла развала и схождения колес Форд Фокус 2. Согласно регламенту номинальное значение развала в Ford Focus 2 равно «-1°17″», а схождения – «0°23″± 0°09″.

Допустимым пределы углов развала от 0°00″ до 2°35″, и схождения 0°14″ до 0°32″. При этом, показатели развала 1°17, и схождения 0° являются максимальной разницей между углами колес. Превышение этой нормы является серьезным поводом для глубокой диагностики.

Помните! Настроить угол схода-развала колес можно при помощи регулировочных болтов, которые соединяют подрамник и задние рычаги подвески.

Как максимально продлить срок службы подвески Ford Focus 2, советы

Активная эксплуатация автомобиля неизбежно приводит к износу отдельных ее деталей. Но некоторые нехитрые советы помогут продлить жизнь подвески вашего транспортного средства.

1. Проводите глубокую диагностику деталей подвески через каждые 200 тыс.км пробега, не зависимо от того есть ли сбой в работе автомобиля или нет.
2. Неровные, не асфальтированные дороги расшатывают амортизаторы и соединительные детали подвески. Старайтесь избегать таких дорог.
3. Заметив сбой в работе машины (появление стуков, скрипов, качания) сразу же обратитесь в СТО.
4. Проводите осмотр и ремонт авто в специализированных центрах.
5. Отдавайте предпочтение заводским деталям и смазывающим жидкостям.

А чтобы не довести ситуацию до критической и не прибегать к помощи механиков СТО, необходимо быть внимательнее к своему автомобилю и не игнорируйте первые «сигналы тревоги».

Подписывайтесь на наши ленты в

Задняя подвеска, устанавливаемая на Ford Focus второго поколения, имеет многорычажную конструкцию, за счет этого достигается плавность хода автомобиля, уверенное поведение машины на дороге.

Но у многорычажной системы есть не только преимущества, но и свои недостатки – при механических повреждениях приходится больше менять деталей, и сам ремонт ходовой части получается недешевым. В этой статье мы рассмотрим, что собой представляет задняя подвеска Форд Фокус 2: схема, ремонт, какие есть характерные «болезни» ходовой, как заменить задний амортизатор и стойку стабилизатора.

Задняя подвеска Форд Focus-2 – независимого типа, с поперечиной посередине, с четырьмя рычагами у каждого заднего колеса (всего рычагов – 8). Ходовая часть состоит из следующих элементов:

• поперечины;
• рычагов – заднего нижнего, верхнего, переднего нижнего, продольного;
• пружин;
• амортизаторов;
• буферов сжатия.

Все элементы, кроме поперечной балки, парные, также на задней оси устанавливается стабилизатор поперечной устойчивости со стойками и втулками.

Автомобиль Ford Focus-2 выпускался в двух модификациях кузова – в дорестайлиноговой версии (2005-2008 г. в.) и в рестайлинговом варианте (2008-2011 г. в.). После модернизации в машине произошли некоторые изменения, но задней подвески рестайлинг не коснулся – она осталась прежней.

На отечественном ры

edukr.ru

Устройство и ремонт задней подвески (Р). (с. 2)

Ссылка на данную тему выложена в Рубрикатор ФФ1 (Р) в котором мы, для Вашего удобства, постарались отразить ссылки на все часто используемые темы.

задняя подвеска: рычаги, сайлентблоки, стойки стабилизатора

Подпружинные рычаги:

1 548 4601 357 317 (седан, хэтч), 1 357 319 (универсал)

FINIS коды запчастей и аксессуаров, ч.2 (сообщение #11555785)

Рычаги от Фокуса-2 имеют малозаметную, но всё таки достаточно важную особенность – у них усилено приваренной накладкой отверстие для прикручивания стабилизатора (дырка в середине рычага). Не у одной замены, выдаваемой Экзистом этой накладки нет, поэтому и применимость указывается только на Фокус-1. Поставить – можно, но либо наваривать усиление, либо почаще следить за появлением трещин от этого отверстия.
Рычаги от обоих поколений бывают “гнутые” и “прямые”, в зависимости от типа стабилизатора. Они не взаимозаменяемые без переделки конструкции стабилизатора.
<span>(источник)</span>

Развальные болты:
развальный болт – Ford 1456980 (в 12 году шли с гайкой и шайбой, сейчас люди покупают а там один только болт)
эксцентриковая шайба – Ford 1456979
гайка – Ford 1471745
Замены:
развальный болт – Mazda BP4K-28-66ZB
эксцентриковая шайба – Mazda BP4K-28-473A
гайка – Mazda 9YB1-01-209
(гайки и шайбы Ford подходят только к болтам Ford, гайки и шайбы Mazda – только к болтам Mazda, фото шайб тут)

ограничитель хода подвески (отбойник на рычаге) – Ford 1 227 616
болт крепления со стороны пружины – Ford 1 471 980 (M12 x 75MM)
проставка пружины нижняя – Ford 1 355 153
проставка пружины верхняя – Ford 1 532 650

Нижние поперечные рычаги (кости):

Ford – 1061668

Замены:
Ford 1703145 (от FF3)
Mazda BBP3-28-500A ( Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #13358742) )
Lemforder 32007 01
TRW JTC 1290
Moog FD-TC-0952

Верхние поперечные рычаги (серпы):

Ford – 1517403 (седаны)
Ford – 1448127 (универсал)

Замены:
Lemforder 32008 01
TRW JTC 1446

Крепёж рычагов:
Болт заднего нижнего подпружинного рычага наружный M12 x 75MM – 2 шт. Ford 6699982
Болт задних поперечных рычагов M12 x 65MM – 8 шт. SWAG 50 92 9451

Комплекты рычагов:

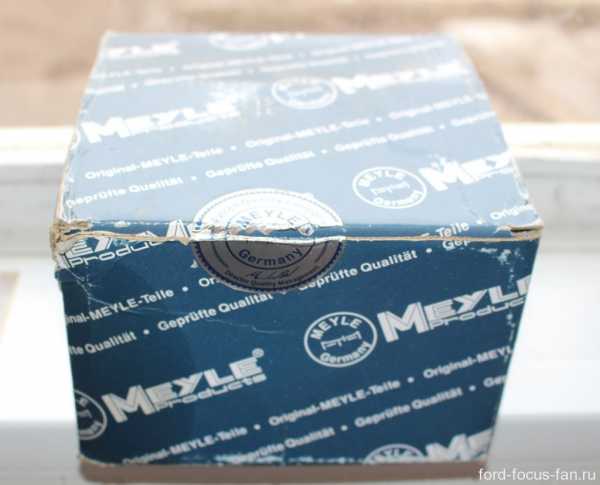

для седанов и хетчбэков – Meyle 716 050 0039/S > opc.meyle.com

Для универсалов – Meyle 716 050 0042/S > opc.meyle.com

Отличаются серпы. У универсалов они менее выгнуты, дабы не цеплялись за нижние при полном багажнике.
источник

Meyle 716 050 0039/S – на подпружинных рычагах есть те самые усиления в виде наваренных пластин
источник1
источник2

Сайлентблоки:
Сайлентблок передний заднего продольного рычага (он же ушастый, он же бабочка)

Ford – 1 304 124

замены:
Lemforder 29794 01
Sidem 803900
Moog FD-SB-0191

крепёж:
Болт M12 X 30MM – Ford 1 471 994

сайлентблоки для костей и серпов (резиновые + полиуретановые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14817893)
сайлентблоки для подпружинного рычага (резиновые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14567495)
сайлентблоки для подпружинного рычага (полиуретановые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14350551)

Стойки стабилизатора:

Ford 1 335 548 – задняя L-образная (ставится на “кривой” подпружинный рычаг)

замены:
Lemforder 32010 01
Moog FD-LS-3662
Sidem 3266
Rts 97-90610
NK 5112522

Ford 1 500 682 – задняя прямая, комплект 2 штуки (от ФФ-2, ставится на “прямой” подпружинный рычаг ФФ-1)

замены:
Ford 1 719 542 (от FF3, комплект 2 шт.)
Sidem 67160
Vaico V25-0576

Ford 1 203 093, Ford 1 487 402 – задняя прямая (*родная* от ФФ-1, тут можно поглядеть на выработку рычагов от этих стоек)

замены:
Lemforder 33482 01
TRW JTS 581
Moog FD-LS-0122
Mitsubishi 4056A052

Втулки стабилизатора:

Ford 1 073 249

замены:
Lemforder 34054 01
Moog FD-SB-3659
Sidem 803905

ffclub.ru

Ремонт Ford Focus 2 : Задняя подвеска

1. Руководства по ремонту
2. Ford Focus 2 2005-2008
3. Задняя подвеска

Особенности конструкции

Возможные неисправности задней подвески, их причины и способы устранения

Замена амортизатора задней подвески

Замена пружины задней подвески

Замена верхнего рычага задней подвески

Замена переднего нижнего рычага задней подвески

Замена заднего нижнего рычага задней подвески

Замена продольного рычага задней подвески

Замена деталей стабилизатора поперечной устойчивости задней подвески

Снятие и установка задней ступицы

Снятие и установка поперечины задней подвески

Особенности конструкции
Рис. 7.2. Задняя подвеска автомобилей с кузовами седан и хэтчбек: 1 – поперечина задней подвески; 2 – задний нижний рычаг задней подвески; 3 – пружина задней подвески; 4 – кронштейн крепления амортизатора задней подвески; 5 – буфер сжатия; 6 – защитный кожух амортизатора задней подвеск…

Возможные неисправности задней подвески, их причины и способы устранения

Замена амортизатора задней подвески
Примечание Конструкция задней подвески автомобилей с кузовом универсал несколько иная. Замена амортизатора на автомобилях с кузовом универсал описана ниже, в конце этого подраздела. Вам потребуются: торцовые головки «на 10», «на 15», накидной ключ «на 13», сварочный зажим. Предупреждения …

Замена пружины задней подвески
Заменяйте пружину при механическом повреждении или значительной осадке. Признаки осадки:– ухудшение плавности хода, частые «пробои» подвески;– видимый перекос задней части автомобиля или значительная разница по высоте передней и задней частей, возникшие в процессе эксплуатации;– сильно выраже…

Замена верхнего рычага задней подвески
Вам потребуются: торцовая головка «на 15», проставка (см. п. 2).1. Снимите пружину задней подвески (см. «Замена пружины задней подвески»).2. Установите проставку высотой 113 мм и шириной 20 мм между задним нижним рычагом задней подвески и верхней тарелкой пружины, зажмите ее, нагрузив подвеск…

Замена переднего нижнего рычага задней подвески
Вам потребуются: торцовая головка «на 15», проставка (см. п. 2).1. Снимите пружину задней подвески (см. «Замена пружины задней подвески»).2. Установите проставку высотой 113 мм и шириной 20 мм между задним нижним рычагом задней подвески и верхней тарелкой пружины, зажмите ее, нагрузив подвеск…

Замена заднего нижнего рычага задней подвески
Вам потребуются: ключи «на 15», «на 18», «на 19», проставка (см. п. 3).1. Снимите пружину задней подвески (см. «Замена пружины задней подвески»).2. Снимите штангу стабилизатора в сборе со стойками (см. «Замена деталей стабилизатора поперечной устойчивости задней подвески»).3. Установите прост…

Замена продольного рычага задней подвески
Вам потребуются: ключ «на 7», торцовая головка «на 15», ключ TORX Т30.1. Снимите пружину задней подвески (см. «Замена пружины задней подвески»).2. Снимите ступицу заднего колеса и щит заднего тормоза (см. «Снятие и установка задней ступицы»). 3. Выверните болт крепления… 4. …и отсое…

Замена деталей стабилизатора поперечной устойчивости задней подвески
Вам потребуются: ключ «на 15», ключ-шестигранник «на 5», торцовая головка «на 13», отвертка с плоским лезвием.Для замены деталей стабилизатора поперечной устойчивости задней подвески со стойками с шаровыми шарнирами выполните следующие операции. 1. Ослабьте затяжку гайки крепления па…

Снятие и установка задней ступицы
Вам потребуется ключ TORX Т50.1. Ослабьте затяжку болтов крепления колеса. 2. Включите первую передачу и установите упоры под передние колеса. Приподнимите и установите на надежные опоры заднюю часть автомобиля.3. Снимите соответствующее колесо.4. Снимите тормозной барабан (см. «Снятие и уста…

Снятие и установка поперечины задней подвески
Поперечину задней подвески удобнее снимать на подъемнике. Если нет возможности установить автомобиль на подъемник, поднимите заднюю часть автомобиля. Полезный совет Снимать поперечину задней подвески необходимо с помощниками, которые будут придерживать и опускать ее. Вам потребуется торцова…

↓ Комментарии ↓



---

Раздел 1. Устройство автомобиля
Общие сведения об автомобиле Паспортные данные Ключи автомобиля Органы управления Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Вещевые ящики салона Капот Управление коробкой передач Багажник крыши

Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации Что нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправности в пути
Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание
Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель
Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания двигателя Система улавливания паров топлива

Раздел 6. Трансмиссия
Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть
Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление
Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система
Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Снятие и установка педали тормоза Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз Антиблокировочная система тормозов

Раздел 10. Электрооборудование
Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя Снятие и установка электродвигателя отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла окна задка (двери задка) Комбинация приборов Выключатели панели приборов Замена блока управления электростеклоподъемниками и электроприводом зеркал Автомобильная аудиосистема Замена датчиков и выключателей

Раздел 11. Кузов
Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка каркаса моторного отсека и бруса переднего бампера Снятие и установка решетки короба воздухопритока и водоотводящего щитка Капот Боковые двери Дверь задка автомобилей с кузовом хэтчбек Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины
Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей
Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру
Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику
Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения
Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Габаритные размеры (мм) автомобилей Ford Focus II с кузовами седан и универсал Приложение 3. Технические характеристики двигателей и эксплуатационные показатели автомобилей в зависимости от типа применяемого двигателя Приложение 4. Давление воздуха в холодных шинах Приложение 5. Заправочные объемы, л

Схемы электрооборудования
Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла Схема 2.Соединения системы заряда аккумуляторной батареи Схема 3. Соединения системы гидропривода тормозной системы Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха Схема 5. Соединения системы пуска двигателя Схема 6а. Соединения системы контроля скорости Схема 6б. Соединения системы контроля скорости Схема 7а. Соединения системы управления двигателем Схема 7б. Соединения системы управления двигателем Схема 7в. Соединения системы управления двигателем Схема 7г. Соединения системы управления двигателем Схема 7д. Соединения системы управления двигателем Схема 7е. Соединения системы управления двигателем Схема 7ж. Соединения системы управления двигателем Схема 8а. Соединения системы кондиционирования воздуха Схема 8б. Соединения системы кондиционирования воздуха Схема 9. Соединения системы усилителя рулевого управления Схема 10а. Соединения антиблокировочной системы тормозов (АБС) Схема 10б. Соединения антиблокировочной системы тормозов (АБС) Схема 11. Соединения системы динамической стабилизации автомобиля

automend.ru

Ремонт задней подвески Форд- Фокус 2-своими руками Фото, и видео.

Ремонт задней подвески Форд Фокус 2: все ли так сложно или просто?
Слово «ремонт» способно повергнуть многих автолюбителей в приличный шок – всем известны цены, выставляемые автомастерскими за проведение замены деталей. Однако, радостной новостью станут два фактора:
автомобили компании Ford отличаются долговечностью использования своих деталей и непременным качеством;
по конструктивным особенностям (простота сборки-разборки), детали Форда допустимо заменить самому.

Форд Фокус двигателем 1.6

Задняя подвеска Форд Фокуса 2 состоит из следующий деталей:

4 рычагов: одного продольного, одного верхнего и двух нижних: переднего и заднего;

• амортизатора;
• подрамника;
• стабилизатора поперечной устойчивости;
• регулировочного болта;
• тормозного щита;
• сайлентблока, принадлежащего продольному рычагу;
• пружины.

Задняя подвеска на Форд фокус

Наиболее уязвимой частью задней подвески Ford Focus’a являют сайлентблоки.
Когда же стоит взять и перебрать заднюю подвеску Форд Фокус 2?

Запчасти для ремонта задней подвески

Прежде всего прочего, стоит заметить качество, с которым производители автомобиля подошли во время сборки своих автомобилей: детали задней подвески более других характеризуются своей долговечностью и надежностью. Однако, даже самый крепкий, рано или поздно, но будет нуждаться либо в ремонте составных частей, либо в полной замене.

Часто приходится менять задние стабилизаторы

Большая часть деталей подвески, в среднем, выдерживают пробег в 120-130 тыс. км – значение большое, с этим нельзя не согласиться. В качестве предостережения и рекомендации заметим, что «лезть под машину» следует лишь в следующих случаях:
появление специфичного стука в задней подвеске вашего Форд Фокуса 2, скрипа, гула (необходимое подчеркнуть, что называется), исходящего именно от задней подвески;
машина «прошла» положенные 20 000 км, после которых фирма-изготовитель рекомендует провести поверхностный осмотр состояния деталей подвески;
автомобиль угодил в глубокую яму или каким-либо образом получил достаточно сильный удар по подвеске.

Плохая дорога ведет к поломки подвесок

Провести проверку состояния подвески желательно на эстакаде, либо яме для облегчения доступа ко всему элементам подвески вашего Focus. В самому крайне случае, приемлемой альтернативой может стать обычный домкрат, поочередно устанавливаемый под каждое колесо. И проверить переднею подвеску.

Как проверить подвеску Форд Фокус 2 самому

Проверка задней подвески на сто.

Подняв колесо на некоторое расстояние от земли для его свободного вращения, раскрутите его вручную. Колесо должно вращаться равномерно и беззвучно (имеется ввиду, с отсутствием посторонних заданий и скрипов).

Убедившись в целостности, далее следует ухватиться за колесо сверху и снизу, затем потянуть с одной стороны «на себя» и с другой – наоборот. При данной манипуляции, опять же, не должно наблюдаться ни появления посторонних звуков, ни люфта. В случае наличия таковых, надавливаем тормоз, повторяем вышеописанную операцию и наблюдаем. Если проблема исчезла, значит неисправность кроется в подшипниках. В противоположном случае продолжаем путешествие по подвески.

Замена подшипника задней подвески Форд 2

Снимаем барабан.

Как заменить задние колодки форд фокус 2.

Отсоединить трос ручника

снимаем колодки

снимаем старую ступицу



Задняя ступица Форд Фокус 2



Замена задней ступицы с подшипником

Далее следует проверить шаровые опоры путем отжимания отверткой пространства между поворотным кулаком и рычагом подвески. В случае наблюдения люфта проводим замену опоры. Треснутый чехол, при выявлении такового, также извлекаем и заменяем.
Переходим к стабилизаторам поперечной устойчивости задней подвески Форд Фокуса 2. Для верного анализа требуется подвигать шаровые шарниры. Наблюдаем люфт – попался: меняем стойку амортизатора, при отрицательном результате продолжаем наше «путешествие». Проверке подлежит абсолютно все: пружины, втулки, даже подушки и буфера движения амортизаторов.

стягиваем пружину стяжками амортизатора

Также важным пунктом следует поставить проверку уровня масла в амортизаторе, а также его возможные протекания.
Такую часть ремонта, как развал схождение задней подвески вашего Форд Фокуса 2 настоятельно рекомендуется, все же, но проводить в автомастерских. Вряд ли у вас «под рукой» находится прибор, способный определить расхождения в градусах.
Самостоятельная замена сайлентблока задней подвески Форд Фокус 2

Замена сайлентблоков   задней тяги Форд Фокус

Малейшая мысль о необходимости посвятить целый день на ремонт автомобиля приводит некоторое число автолюбителей в легкий шок. Они предпочтут отправиться в ближайшее и не очень СТО, где доброжелательные и заботливые автомеханики проведут все работы по замене или ремонты комплектующих автомобиля. Однако, узнав предварительно стоимость подобных услуг, желание взяться «за дело» самостоятельно возрастет буквально в геометрической прогрессии. К тому же, все те же любезные механики практически обязательно «под шумок» попытаются заверить вас, что замене в вашем автомобиле подлежит не только какой-то там сайлентблок, но и чуть ли не вся задняя подвеска.

Пугать и заявлять о невозможности проведения ремонтных работ, связанных с задней подвеской, не следует хотя бы, исходя из того, что подобная информация будет являться сущей неправдой. От вас потребуется лишь N-ное количество часов (обычно, при правильном расположении рук относительно пятой точки, вся операция занимает порядка 3-6 часов) и сама деталь, которую предстоит заменить. Комплект сайлентблоков для задней подвезки Форд Фокуса 2 беспроблемно можно приобрести в любом автомагазине. Конечно же, инструменты для работы.

набор головок

И так, приступаем: любым удобным способом поднимаем задний мост автомобиля, затем, либо снимаем пружину, либо, во избежание лишних физических нагрузок, стягиваем пружину обычными стяжками. Под главный рычаг устанавливается опора, далее переходим к откручиванию болта, фиксирующего подпружинный рычаг. В конце концов, вытаскиваем пружину/пружины задней подвески вашего любимого Форд Фокуса 2 и опускаем рычаг вниз.

амортизаторы и пружины на форд фокус

Одним из последних шагов станет откручивание двух поперечных рычагов и амортизатора. Попутно отцепляем тросик ручника и, далее избавляемся от болта, которым закреплены провода, идущие на АБС-датчик. Теперь отсоединяем клемму датчика и затем вывинчиваем болты (болты задней подвески Форд Фокуса 2 не отличаются своей многочисленностью, что в разы облегчает процесс), удерживающие поперечный рычаг. Наконец, снимаем сайлентблок.

Замена салонблока Форд Фокус 2

Попутно, после отсоединения поперечного рычага существует возможность самостоятельной замены верхнего и нижнего рычагов.
Заполучив долгожданный блок, радоваться времени вы вряд ли отыщете.

Последним шагом следует выдавливание сайлента из гнезда, в котором он расположен и соединение это весьма крепкое, к слову. Варианта решения проблемы два: 1) везем в автомастерскую, оплачивая лишь выпрессовку; 2) изготавливаем стаканоподобный инструмент, имеющий глубину в 60 мм, высоту – 70 и наружный с внутренним, диаметры в 58 и 35, соответственно, с помощью которого и выдавливаем сайлентблок.
Сразу же хочется предупредить о необходимости выпрессовки сайлентблоков с рычагов задней подвески вашего

Форд Фокуса (несмотря на множественные видео) замена сайлентблоков (полиуретан) { PoIYUrEThAhe Bushes}

исключительно в автомастерских, либо со специальным оборудованием – никаких выбиваний молотком и кувалдой, никакого варварства! Там, где у сотни автолюбителей данный процесс прошел якобы «на ура», именно на вас «клин» может и сойтись.

Установка нового блока проводится подобным выпрессовке образом, затемосуществляется сборка с полным соблюдением обратной последовательности операций.



Похожие записи:

Задние стойки стабилизатора Форд Фокус 2: оригинал, неоригинал, аналог

ford-focus-fan.ru

6.1. Ford Focus II. Передняя подвеска. Описание конструкции — “ВАЖНО ВСЕМ”

Передняя подвеска:
1 — рычаг; 2 — шаровая опора; 3 — поворотный кулак; 4 — ступица; 5 — амортизаторная стойка; 6 — стойка стабилизатора поперечной устойчивости; 7 — кронштейн крепления штанги стабилизатора к подрамнику; 8 — штанга стабилизатора поперечной устойчивости; 9 — подрамник

Элементы передней подвески на автомобиле:
1 — рычаг; 2 — шаровая опора; 3 — поворотный кулак; 4 — амортизаторная стойка; 5 — стойка стабилизатора поперечной устойчивости; 6 — штанга стабилизатора поперечной устойчивости; 7 — подрамник

Передняя подвеска независимая типа МакФерсон, обеспечивающая высокие показатели плавности хода автомобиля, его устойчивости и управляемости, с телескопическими амортизаторными стойками, служащими для гашения колебаний, поглощения толчков и ударов, действующих на автомобиль через его колеса. Амортизаторные стойки включают в себя упругие элементы — пружины, которые предотвращают отрыв колес от дороги, обеспечивая постоянное сцепление с дорогой и препятствуя колебанию кузова, что соответственно сказывается на безопасности и комфортабельности движения. К нижней части амортизаторной стойки крепится ступичный узел, являющийся основой для крепления колес и тормозных механизмов. Ступичный узел через шаровую опору и поперечный рычаг соединен с подрамником, а подрамник — с кузовом автомобиля. Также передняя подвеска снабжена стабилизатором, предназначенным для повышения устойчивости и уменьшения углов крена кузова при прохождении поворотов и неровностей дороги за счет передачи усилий сжатия или растяжения от одной стойки к другой.

Основа подвески — две амортизаторные стойки, которые позволяют передним колесам перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова. К нижней части корпуса стойки крепится поворотный кулак, а к средней части приварен кронштейн для крепления стойки стабилизатора поперечной устойчивости. В корпусе стойки установлен гидравлический газонаполненный амортизатор.
На штоке амортизатора расположен пенополиуретановый буфер хода сжатия, предназначенный для ограничения хода колеса вверх при движении автомобиля по неровностям. Винтовая цилиндрическая пружина амортизаторной стойки своим нижним витком опирается на нижнюю чашку, приваренную к корпусу стойки, а верхним витком (уменьшенного диаметра) — на центрирующую втулку, закрепленную на штоке амортизатора вместе с верхней опорой стойки. Верхняя опора стойки, упирающаяся в чашку брызговика кузова, за счет своей эластичности дает возможность стойке качаться при ходах подвески и не передает высокочастотные колебания на кузов. Упорный подшипник, расположенный между верхней опорной чашкой пружины и верхней опорой стойки, позволяет стойке с пружиной поворачиваться вместе с управляемым колесом.

Штанга стабилизатора поперечной устойчивости изготовлена из пружинной стали. Штанга в своей средней части крепится к подрамнику подвески кронштейнами через две резиновые подушки. Оба конца штанги через шаровые шарниры стоек стабилизатора поперечной устойчивости крепятся к корпусам амортизаторных стоек.

Рычаг передней подвески:
1 — шаровая опора; 2 — сайлент-блок переднего крепления к подрамнику; 3 — сайлент-блок заднего крепления к подрамнику

Тормозные и тяговые силы при движении автомобиля воспринимаются рычагами подвески, соединенными через шаровые опоры с поворотными кулаками, и через сайлент-блоки — с подрамником подвески. Подрамник в четырех точках крепится к лонжеронам через сайлент-блоки (запрессованные в отверстия подрамника).

Корпус шаровой опоры приклепан к рычагу тремя заклепками, а палец шаровой опоры крепится к поворотному кулаку с помощью конического соединения.

Поворотный кулак в сборе с подшипником и ступицей:
1 — проушина крепления наконечника рулевой тяги; 2 — отверстие крепления датчика скорости вращения колеса; 3 — отверстие крепления к кронштейну амортизаторной стойки; 4 — проушина крепления направляющей тормозных колодок; 5 — подшипник ступицы; 6 — отверстие крепления пальца шаровой опоры; 7 — ступица

Подшипник ступицы, ступица и поворотный кулак представляют собой неразборный узел, поэтому при его неисправностях замените узел целиком.

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески.

Б–А — схождение передних колес; А и Б — расстояние (мм) между закраинами ободьев колес спереди и сзади; δs — угол схождения передних колес; S — колея

Схождение колес ― угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.
Признаки отклонения угла схождения колес от нормы: сильный пилообразный износ шин в поперечном направлении, повышенный расход топлива из-за большого сопротивления качению передних колес.
Схождение регулируется вращением рулевых тяг при отвернутых контргайках наконечников рулевых тяг.

t — угол продольного наклона оси поворота колеса

Угол продольного наклона оси поворота ― угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Симптомы отклонения величины угла от нормы ― увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.

γ — угол развала колес

Развал колес ― угол между плоскостью вращения колеса и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. При сильном отклонении этого угла от нормы возможны увод автомобиля от прямолинейного движения и односторонний износ протектора.
Регулируется только угол схождения колес. Угол развала колес и угол продольного наклона оси поворота колеса заданы конструктивно геометрией деталей подвески и кузова. В эксплуатации эти углы регулировке не подлежат. Контроль и регулировку углов установки колес рекомендуется проводить на станции технического обслуживания. Перед регулировкой колеса должны быть установлены в положение прямолинейного движения автомобиля. Автомобиль нужно установить на горизонтальную площадку. Топливный бак, бачок омывателя лобового стекла и т.д. должны быть полными, запасное колесо находится на штатном месте. В салоне и багажнике не должно находиться посторонних предметов.
Углы установки колес приведены в табл. 1.

vajnovsem.ru
