Проверка elm327

Ваш адаптер перестал подключаться к авто или не включается вовсе, проверьте его на работоспособность. Далее мы поговорим о способах проверки ELM327.

  • Для начала подключите ваш адаптер к разъему OBD2 вашего авто, включите зажигание и выполните поиск устройств Bluetooth на вашем гаджете.
  • Если смартфон или планшет найдет сканер значит модуль bluetooth в порядке.
  • Когда устройство не обнаружено проверьте горит ли индикатор адаптера — обычно это красный светодиод на самом ELM327.
  • Бывают ситуации, когда питание с разъема OBD2 не поступает, в этом случае причина не в адаптере.
  • Бывают ситуации, когда индикатор горит, но автосканер не появляется на устройстве необходимо проверить ELM327 на работоспособность с помощью тестера.

Содержание статьи

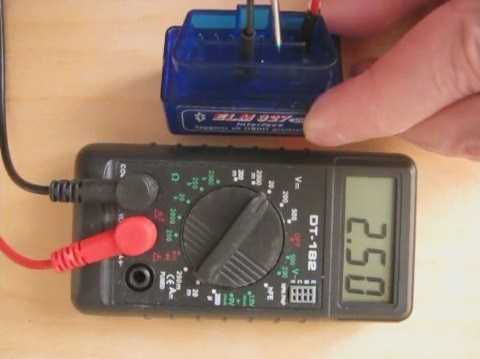

Проверка elm327 электронным тестером

Смотрим наличие перемычки между четвертым и пятым контактом.

Проверяем напряжение на ELM327. Для этого подключаем массу на 4 или 5-тый контакт, подаем +12В на 16-тый контакт и подаем питание.

Подключаемся к 7-му контакту K-line, на нем должно быть 11В.

Проверяем 15-ый контакт L-line, те же 11В

Замеряем 6-ой и 14-тый контакт Can — линию, в норме 2,5В

Проверка версии адаптера ELM327

Существует множество программ, с помощью которых можно определить версию адаптера ELM327, одна из ELM327 Identifier. Программа работает с адаптерами ELM327 Bluetooth и Wi-fi версий. Программа посылает адаптеру AT команды и в зависимости от ответа распознает его версию. Для проверки версии сканера ELM327 необходимо провести несложные манипуляции:

  • Подключить автосканер к разъему OBD2, провернуть ключ в крайнее положение.
  • Подключить телефон с адаптером.
  • Войти в приложение, нажать клавишу «Соединение» выбрать Ваш ELM327 и способ подключения.
  • При правильном подключении начнется автоматическая проверка адаптера ELM327.
  • После окончания проверки Вам будут показаны результаты команд, которые поддерживание автосканер.
  • При нажатии на «Результаты» программа покажет все пункты по проверке адаптера, которые можно сохранить для дальнейшего анализа.

Обратите внимание — версия 1.5 в программе ELM327 Identifier отсутствует, так как официально этой версии не существует, ориентируйтесь на 1.4b

Перед приобретением адаптера ELM327 например в Китае, уточните у продавца версию чипа, покупайте автосканер с чипом PIC18F25k80 версии 1.5. Такой адаптер успешно пройдет проверку программой и будет работать на многих марках авто.

Что касается адаптеров ELM327 v2.1 версии, то большинство из них работают не со всеми протоколами авто, а значит могут прочитать не все модели автомобилей.

Работа по CAN линии часто происходит с ошибками и внезапными отключениями. Это происходит от того, что Китайские изготовители устанавливают недорогой чип, который не работает с прошивкой адаптера.

Автосканеры версии V2.1 не читают команды для связи с блоком управления авто, связи с чем происходят постоянные сбои в работе.

Проверить автосканер ELM327 можно при помощи отправки ему AT команд. Таким образом вы узнаете все ли команды понимает ваш сканер. Это необходимо сделать, т.к. многие приложения чувствительны к набору команд. Приложение ELM327 Identifier помогает провести такую проверку быстро и в автоматическом режиме.

Проверка пробега с помощью ELM327

В современных авто внедренно много электронных систем управления. Во многих из этих модулей внедрены функции регистрации пробега. С помощью автосканера ELM327 и различных прилодений можно проверить был ли скручен пробег. Проверку пробега с помощью ELM327 можно провести слудующи образом:

Подключаем адаптер к диагностическому разъему OBD2 авто.

Производим соединение адаптера с программой.

Считываем реальный пробег автомобиля, который записан в ЭБУ.

Данные о пробеге могут быть записаны не только в блоке управления или одометре. Информация может находиться в блоке торможения, блоке управления раздаткой и КПП и т. д.

Чем старше авто, тем меньше в ней блоков управления,соответственно меньше вероятность проверки пробега автосканером ELM327.

elm327.club

Как определить качественный ELM327 от “поддельной” низкокачественной версии

В данное время на рынке имеется огромное количество предложений диагностического адаптера ELM327 по разным ценам, но самое главное разное по качеству, схематехнике и версиям. Ниже в статье разберем различные версии сканеров, их функционал, научимся определять “поддельный” ELM327.

Купить ELM327 v 1.5 с микроконтроллером PIC25K80 и PIC18F2480 в качественном исполнении в интернет-магазине TOPDIAG.BY

1) Схемотехника сканера ELM327.
Важно понимать, что качество сканера и его функционал в первую очередь зависит от используемых компонентов.
В настоящее время правильными и полноценными с поддержкой всех диагностических протоколов (SAE J1850 PWM, SAE J1850 VPW, ISO 9141-2, ISO 14230-4, ISO 15765-4) будут ELM327 с микроконтроллером PIC25K80 и PIC18F2480 вне зависимости от версии (чаще всего встречаются версии 1.4 и 1.5).
“Поддельный” вариант сканера ELM327 производится на более дешевом CAN контроллере MCP2515, STM32F042, BK3231Q, 25K80 QBD327 имеет прошивку в которой не поддерживается, или поддерживается некорректно определенное число AT-команд, а также отсутствует поддержка протокола SAE J1850 (чаще всего встречаются версии 2.1 и 1.5).

2) Версия сканера ELM327.
Повторим еще раз, что качество сканера и его функционал зависит только от используемых компонентов.
В настоящее время, к сожалению, определить качественный и “поддельный” вариант сканера ELM327 по версии прошивки не представляется возможным. Первоначально “поддельные” клоны сканера имели версию v2.1, однако впоследствии для возможности хоть как-то сбыть “поддельные” сканеры производитель сознательно изменил цифры версии v2.1 на v1.5. Таким образом, купив “поддельный” сканер на дешевом CAN контроллере (MCP2515, STM32F042, BK3231Q, 25K80 QBD327) с версией v1.5, пользователь, по сути, получает ту же подделку, что и v2.1.
Качественный ELM327 с микроконтроллером PIC25K80 и PIC18F2480 чаще всего имеет версии v1.4 и v1.5

3) Как определить качественный сканер ELM327.
Существует достаточно простой программный способ проверки, который поможет выявить дешевую “поддельную” версию.
Первая программа с помощью которой можно определить “поддельную” версию сканера будет FORScan. Данная программа служит для диагностики Ford, Mazda, Lincoln, Mercury и представлена на официальном сайте разработчика forscan.org, может работать с ПК на базе windows, и на мобильных устройствах на базе iOS и Android.
Для проверки достаточно подключить сканер ELM327 к любому автомобилю и запустить программное обеспечение FORScan. В случае “поддельного” клона сканера программа выдаст соответствующее сообщение: «Не удается подключиться к автомобилю, обнаружен некачественный клон ELM327. В отличие от приложений OBDII, FORScan требуется адаптер, полностью совместимый с оригинальным ELM327. Данный адаптер не полностью совместим.»

Второй способ программной проверки качества сканера заключается в использовании терминала для непосредственного подключения к адаптеру и отправлению ряда определенных команд. В качестве программы-терминала можно использовать Elm327Chat. Далее потребуется купить ELM327 v 1.5 в интернет-магазине TOPDIAG.BY, подключить его к программе и сделать несколько запросов:
——-
>ATI
ELM327 v1.5
>ATAL
OK
>ATPPS
OK
>ATPP2ASV38
OK
>ATE0
OK
>ATL0
OK
>ATH0
OK
>ATR1
OK
>ATST32
OK
>ATS0
OK
>ATAT1
OK
>ATCF700
OK
>ATCMF00
OK
>ATZ
ELM327 v1.5
——-
Как видно из ответов “OK” данный сканер имеет качественную схематехнику. Ответ “?” на команду говорит о том, что данную команду сканер не знает и является “поддельным”. Качественный ELM327 обязан их опознавать.

Самый трудоемкий способ разобрать сканер и посмотреть схематехнику. Качественный сканер вне зависимости от версии сканера должен быть собран на микроконтроллере PIC25K80 или PIC18F2480, а “поддельная” версия на MCP2515, STM32F042, BK3231Q, 25K80 QBD327. Однако в настоящее время встречаются “поддельные” адаптеры, произведенные на контроллере QBD327 и перемаркированные на PIC18F25K80. При этом размеры контроллера QBD327 одинаковы с PIC18F25K80 и определить подделку можно по следующим отличительным свойствам:
– маркировка не достаточно четкая;
– QBD327 работает с генератором на 16.000MHz, а PIC18F25K80 работает с генератором частотой 4.000MHz;
– “поддельный” клон не знает команду ATPPS в терминале и при запросе соответственно ответ “?”.

Купить ELM327 Bluetooth v1.5 с кнопкой Вкл/Выкл и качественным микроконтроллером PIC25K80 в интернет-магазине TOPDIAG.BY

topdiag.by

ELM327: описание диагностического адаптера

В этой статье мы дадим описание ELM327, с помощью которого можно подключиться к ЭБУ автомобиля и произвести диагностику. Все началось с того, что Канадские специалисты разработали микроконтроллер, который оснащен прошивкой для связи электронной системы авто с компьютером.

Адаптер ELM327 был создан для работы с автомобилями только по протоколу OBD2, но впоследствии для него изобрели переходники, с помощью которых можно продиагностировать авто с другими протоколами. Поговорим об этом ниже.

Содержание статьи

Подключение ELM327

Как мы уже говорили, адаптер подключается через разъем OBD2, стандартный во всех современных автомобилях с выпуска 1996-х годов. Обычно разъем для диагностики находиться с салоне авто, под рулем, около пепельницы, иногда под торпедой со стороны пассажира.

Типы подключения бывают:

  • Проводные: через COM или USB порт
  • Беспроводные: Bluetooth\WIFI

Разницы в способе подключения нет, адаптер передает команды одинаково. Для считывания информации существует большое кол-во программного обеспечения для Windows, Android или IOS. Перечень наиболее популярных в нашей статье — программы для ELM327. Часто возникает проблема, что адаптер не подключается к авто, происходит это по нескольким причинам:

  • некачественный адаптер или версия прошивки
  • протокол вашего авто не поддерживается адаптером или программой
  • нерабочий адаптер

Рассмотрим проблемы с подключением подробней.

Прошивки адаптера ELM327

Версия 1.5

Полностью повторяет оригинальный адаптер, разница лишь в том, что собирали его наши Китайские друзья. Особое внимание нужно обращать на чип устройства. На рынке существует множество адаптеров версии 1.5, но не все способны стабильно работать. Это происходит из-за того, что Китайские производители пытаясь удешевить себестоимость, устанавливают некачественные чипы. Покупая elm327, спросите у продавца, какой установлен чип, если символы сходятся с PIC18F25** (следующие цифры не имеют особого значения), смело покупайте этот адаптер. Дело в том, что адаптеры с этим чипом способны работать с максимальным кол-вом протоколов, а значит поддерживают все автомобили со стандартом OBD2.

Версия 2.1

Новая версия прошивки, в том же Китайском адаптере. В отличии от версии 1.5, эту версию перелопатили Китайские программисты и добавили много разных функций, который они посчитали необходимыми для elm327. Версия 2.1 более избирательна к моделям автомобилей и подойдет далеко не всем, многих он просто не распознает, попросту потому, что версия 2.1 работает не со всеми протоколами. Поэтому, во избежание конфуза, советуем приобретать версию ELM327 1.5 с правильным чипом, т.к. версия 2.1 не стабильна.

Прошивки профессиональных адаптеров ежегодно обновляются, в базу добавляются новые модели, но многие даже современные авто, часто используют старые блоки управления, поэтому китайская версия 1.5 адаптера elm327 будет еще долго актуальной для автолюбителей.

Какие протоколы поддерживает адаптер ELM327

Итак разберем подробней, что за протоколы и как работает адаптер.

Связь с автомобилем через адаптер происходит с помощью специальных AT команд, методы которых прописаны в чипе. Программа посылает адаптеру команду, он считывает ее и реагирует исходя из запроса. Например если мы отправим адаптеру команду SP 00, он переключиться в автоматический режим распознания протоколов. Существует большой перечень AT команд для elm327, найти их можно в мануалах к адаптеру.

Для передачи данных от адаптера к блоку управления по проводам изобрели протоколы. Если говорить простым языком, это правила, по которым сигнал передается от устройства к устройству. В авто индустрии существует целый ряд протоколов, ниже представлен список тех, которые распознаются автосканером elm327 версии 1.5:

  1. SAE J1850 PWM (41.6кбит)
  2. SAE J1850 VPW (10.4кбит)
  3. ISO9141-2 (5 бит init,10.4кбит)
  4. ISO14230-4 KWP (5 бит init,10.4кбит)
  5. ISO14230-4 KWP (fast init,10.4кбит)
  6. ISO15765-4 CAN (11бит ID,500кбит)
  7. ISO15765-4 CAN (29бит ID,500кбит)
  8. ISO15765-4 CAN (11бит ID,250кбит)
  9. ISO15765-4 CAN (29бит ID,250кбит)
  10. SAE J1939 CAN (29бит ID,250*кбит)
  11. USER1 CAN (11*бит ID,125*кбит)
  12. USER2 CAN (11*бит ID,50*кбит)

Все современные автомобили работают по одному из этих протоколов. Перед покупкой адаптера, Вы можете проверить, какой из протоколов у вашего авто и убедиться, сможет ли адаптер прочитать ваш автомобиль. Теперь понятно, почему elm327 версии 2.0 может не подключаться к вашему авто?

Так же, существует ряд нестандартных протоколов, таких как nissan cunsult 1, consult 2, их так же называют JOBD. Эти протоколы работают по измененным скоростям передачи данных, поэтому простыми командами адаптеру их не понять. Существуют программы, которые «умеют» работать с такими протоколами.

Считывание ошибок адаптером

Как и любой сканер, elm327 оперативно диагностирует и считывает ошибки авто. Если горит индикатор Check на приборной панели, подключаем адаптер к разъему, запускаем программу и считываем ошибку, затем находим описание ошибки в интернете и определяем неисправность без долгих поездок в сервис, так как в сервисе профессионалы приступят к этой же процедуре и предложат диагностировать ваш автомобиль.

Также, с помощью elm327 можно оперативно сбросить любую ошибку на панели, но тут надо быть аккуратнее, так как, если не устранить причину ошибки, то есть, не отремонтировать авто, ошибка появиться снова через определенное время.

Настройка работы ELM327

Рассмотрим программу Torque. Скачайте и установите приложение для работы с адаптером. После установки приложения займемся настройкой и подключением адаптера. Ищем спрятанный в салоне разъем OBD2, подключаем и активируем на устройстве Bluetooth, в настройках выбираем свое устройство и вводим пароль. Во всех Китайских сканерах он стандартный, 0000,1234 или 6789. В программе замигает значок машинке и как только прекратит мигать – устройство подключено, соединение установлено. Теперь в приложении можно изучать все параметры, использовать встроенные функции и добавлять свои.

Одна из самых важных функций, считывание и сброс ошибок. В меню нажимаем поиск и запускаем сканирование ошибок. На экране появится код ошибки и небольшое описание, далее через интернет легко найти подробное описание и причину сбоя. Зная о причинах можно ошибки просто сбросить в меню «стереть ошибки». Однако, если ошибки повторяются, машину все же придется отвезти в сервис, код ошибки можно сразу сообщить мастеру, это поможет сэкономить на диагностике в сервисе.

Подведем итоги
  • При выборе адаптера проверяйте не только версию прошивки, но и чип.
  • Перед приобретением elm327 убедитесь в том, что ваш автомобиль поддерживает протокол, с которым работает адаптер.
  • Наличие разъема OBD2 обязательно.

Если у вас праворульный автомобиль, произведенный для рынка Японии, не каждое приложение сможет работать на этих машинах. То же правила действуют для большинства автомобилей российского автопрома. Электронные блоки Январь, Микас, Bosh могут работать по протоколам,с измененными скоростями передачи данных, но и для них существуют программы. Исходя из этого, ELM327 можно смело считать профессиональным мультимарочным адаптером, который способен на многое.



elm327.club

Отличия адаптеров ELM327 версии 1.5 и 2.1

Начнем с того, что визуально вы не отличите две версии адаптера. Внешне они похожи как две капли воды. Их отличия заключаются в разных микроконтроллерах и их прошивках.

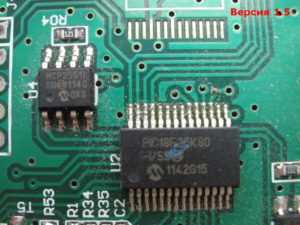

Микроконтроллер, устанавливаемый в версии 1.5:

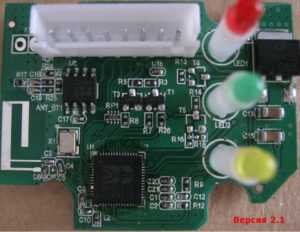

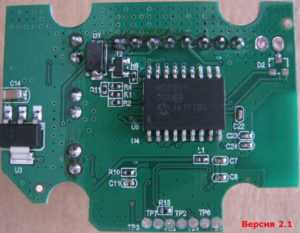

Микроконтроллер, устанавливаемый в версии 2.1:

В чем разница между 1.5 и 2.1

Версию 2.1 начали выпускать в 2014 году. Мы говорим о китайской версии адаптера ELM327. Адаптеры, выпущенные на основе оригинальной микросхемы от компании Elmelectronics очень дороги для обычного потребителя (только микросхема версии 2.1 стоит 21$). В отличие от ELM327 v1.5 (v1.4), в основе которых лежит “заимствованная” когда-то у оригинальной ELM327 прошивка, версия 2.1 является полностью оригинальной разработкой китайцев и ничего общего с оригинальной ELM327 уже не имеет. Разрабатывались и тестировались данные адаптеры, судя по всему, под Torque, Scanmaster и т.д., с которыми они работают удовлетворительно.

Собственно, почему не работает: во-первых, не поддерживается, либо поддерживается неправильно некоторое количество AT-команд ELM327. Во вторых, местами адаптер ведет себя просто неадекватно, например, не возвращает ответ от модулей или возвращает его частично. Как это выглядит для пользователя: программа диагностики адаптер находит, но дальше либо не может подключиться к автомобилю, либо его идентифицировать.

В попытке удешевить свои изделия, сделать их более компактным и т.д. китайские разработчики жертвуют качеством и надежностью. При этом тестируются новые адаптеры на популярных программах, типа Torque, с которыми проблем обычно не возникает, т.к. протокол OBDII проще и требования к адаптеру значительно меньше.

ELM327 адаптер версии 2.1 не поддерживает или поддерживает не в полной мере протокол ISO9141-2 и ISO14230-4 (KWP2000), в большинстве случаев связь с ЭБУ не устанавливается.

Если на команды ATIB10, ATAL, ATSW00, приходят ответы: “знак вопроса (?)” (на ATIB10 должен быть ответ ОК, а не версия elm327 адаптера), то такой адаптер нестандартные протоколы не поддерживает. Если для подключения к вашему ЭБУ (Январь, Микас, Делфи…Авто: ВАЗы, Chery Tiggo, Nissan, Toyota JDM…) необходимо прописывать строки инициализации, то с помощью адаптера elm327 версии 2.1 связь скорее всего не установите!

Какую версию выбрать?

Какой можно сделать вывод из выше сказанного и какие дать рекомендации?

Если у вас машина до 2005г, ВАЗ, если вы хотите использовать какие-то нераспространенные программы для диагностики или вам надо прописывать строку инициализации для соединения с вашим блоком управления, то лучше купить адаптер с версией 1.5.

Если же у вас современный автомобиль, не старше 10 лет, никаких строк инициализации вы не знаете и прописывать не собираетесь, будете пользоваться распространенными программами для диагностики, например Torque, то вам скорее всего подойдет адаптер с версией 2.1

elm3.ru

Отличия ELM327 адаптеров разных версий и чипов / Я Диагност

  • Отличия ELM327 адаптеров

——————————————-

——————————————-

Отличия беспроводных ELM327 Bluetooth / Wi-Fi адаптера версии 1.5 от версии 2.1

Внешне ELM327 Bluetooth адаптеры версии 1.5 и 2.1 выглядят одинаково, но различие в начинке существенное.

  • ELM327 BlueTooth / Wi-Fi адаптер версии 1.5 – поддерживает все пять протоколов связи с автомобилем (ISO 15765-4 (CAN-шина), ISO 14230-4 (KWP2000), ISO 9141-2, J1850 VPW, J1850 PWM), поэтому он прекрасно подключается ко всем заявленным автомобилям, а так же отлично подходит к современным автомобилям Российского производства. Вы можете использовать его для диагностики авто с помощью различных программ, включая специализированные и малораспространённые.
  • ELM327 BlueTooth / Wi-Fi адаптер версии 2.1 – не смотря на более высокий номер версии, он имеет обрезанную прошивку и не поддерживает 2 протокола связи (J1850 VPW и J1850 PWM). Этот протокол используется во многих автомобилях в зависимости от года выпуска, в частности в марках Ford и Mazda. Поэтому к этим автомобилям он подключается плохо, или вообще не подключается. Так же наблюдается плохая совместимость с русскими авто. Помимо всего прочего он не позволяет проводить диагностику с помощью специализированных и малораспространённых программ. Популярные программы (например – ScanMaster ELM или Torque) с ним работают хорошо.

Вывод: адаптер версии 2.1 можно покупать только для достаточно свежих иномарок (но не для Ford и Mazda), и при этом использовать только популярные программы (например ScanMaster ELM, Torque), в противном случае выбирайте только версию 1.5, тем более, что разница в цене не такая существенная, а поддержка автомобилей и программ гораздо шире.

Внимание! В некоторых других магазинах предлагают версию 2.1 под видом 1.5, причём по цене дорогой и даже не зная чем они отличаются. Мы предлагаем проверенный адаптер v1.5. Будьте внимательны.

Выбрать версию и купить ELM327 адаптер

Все ELM327 адаптеры, которые мы продаём – версии 1.5, за исключением тех, где на странице товара есть выбор. Там Вы можете сами выбрать, какую версию купить, 1.5 или 2.1.

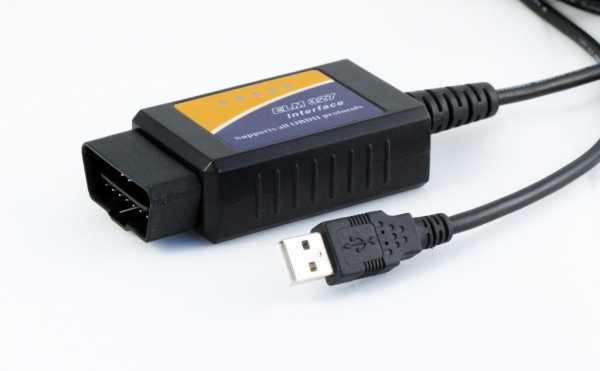

Отличия проводных адаптеров ELM327 USB на чипе FTDI, Prolific и Ch440

На вид ELM327 USB адаптеры выглядят одинаково, но отличаются микросхемой, которая в них используется, а это напрямую влияет на его работу и цену.

  • Чип PIC18F2480 + FTDI (ft232rl) – поддерживает скорость соединения 500KBps, а это в 13 раз больше, чем адаптеры на других чипах и является самым стабильным, надёжным и высокоскоростным решением на данный момент, поэтому ELM327 USB адаптер, построенный на чипе FTDI, прекрасно работает с автомобилями всех марок и его можно использовать с огромным количеством различных программ для диагностики, включая специализированные и малораспространённые. Но этот чип достаточно дорог, поэтому и цена адаптера на такой микросхеме несколько выше.
  • Чип PIC18F25K80 + Prolific (PL2303) – ELM327 USB адаптер сделанный с использованием этого чипа так же отлично работает со всеми автомобилями и программами. Никаких проблем в работе не замечено. Выполняет свои функции точно так же как и адаптер на дорогой микросхеме, разве что на более низкой скорости, но для диагностики этого вполне достаточно. Его стоимость немного ниже, и, возможно, для кого-то это будет оптимальным выбором, учитывая цену и качество.
  • Чип Ch440 – это самая дешёвая микросхема, из всех возможных. Такой адаптер выполняет свои функции, но с некоторыми нюансами. Из личных экспериментов мы заметили, что он поддерживает не все автомобили отечественного производства, некоторые специализированные и малораспространённые программы с ним вообще не работают. Популярные программы (например, ScanMaster ELM) с ним работают хорошо. А так же наблюдается невозможность подключения к ЭБУ практически всех моделей Ford и Mazda.

Вывод: Если у Вас достаточно свежая иномарка (кроме Ford, Mazda) и Вы собираетесь использовать только распространённые программы (например ScanMaster ELM), то Вы вполне можете сэкономить и купить elm327 адаптер на чипе Ch440, проблем возникнуть не должно. В противном случае лучше приобрести на чипе FTDI или Prolific.

Внимание: USB адаптер на чипе FTDI достаточно сложно найти и некоторые другие магазины продают их не указывая наименование чипа, но на деле приходит адаптер именно на чипе Ch440. Мы же предлагаем Вам выбор. Будьте внимательны.

Выбрать и купить ELM327 USB адаптер

Так же есть специализированные USB адаптеры которые мы предлагаем только на чипе FTDI:

Совмещённый ELM327 Wi-Fi + USB Professional

И ELM327 USB с переключателем HS/MS шины. Специально для Ford и Mazda.

Нужен совет?

Если вам сложно определиться с выбором, напишите нам на электронную почту

Задать вопрос

Помочь найти?

Если вы не нашли то, что искали, воспользуйтесь поиском по магазину

Какой подойдёт?

Не знаете что выбрать? Посмотрите какие адаптеры подойдут для Вашего авто.

Подобрать адаптер

yadiagnost.ru

Для каких авто подходит elm327?

Автосканер elm327 является, по сути, сканирующим устройством, предназначенным для диагностики электронной системы автомобиля, с целью выявления неисправностей. Изначально был разработан контролер с аналогичным названием. Затем, на его основе, канадские специалисты изобрели сканер, при помощи которого можно легко протестировать работу всех звеньев бортового компьютера. Так для каких же марок авто подходит elm327? Ответ на этот вопрос вы найдете в этой статье.

Содержание статьи

Подключение elm327

Подключение elm327 осуществляется с двух концов, как и любой другой диагностический модуль. Одним концом присоединяется к разъему электронного блока управления автомобиля. Разъем представляет собой 16 контактный разъем OBD2, с поддержкой протокола, который установлен практически на всех современных моделях авто.

Другим концом осуществляется соединение с персональным устройством, на который будет выводиться вся информация из ЭБУ автомобиля. Это подключение может быть как проводное, с использованием USB или COM выходов или дистанционным, по каналам блютуз и вай-фай. Под персональными носителями подразумеваются персональный компьютер, ноутбук, планшет и даже смартфон.

Предпочтения по версиям и преимущество пользования сканером elm327

В настоящее время широкое распространение получили версии устройства 1.5, 1.6 и 2.1. Однако все последующие варианты получились значительно хуже базовой версии 1.5.  Дело тут в том, что именно она является оригинальной прошивкой, продуктом многолетнего труда команды канадских профессионалов.

Наши китайские друзья просто слили ее на свои подделки. Затем подключились их специалисты, с целью усовершенствовать морально устаревшее программное обеспечение, получилось не очень и с каждой новой версией все больше важных навыков теряет наш прибор. Опытные пользователи и сами предпочитают, и другим советуют покупать сканер именно со старой прошивкой.

Использование сканера elm327 в качестве диагностического модуля имеет ряд положительных аспектов:

  • Он прост в понимании и удобен в использовании. Не требуется каких-либо специальных знаний. Достаточно серьезно изучить все рекомендации и инструкции, и иметь общее представление об устройстве автомобиля и его электронных систем. А программы для смартфонов и соединения по беспроводным каналам делает этот прибор незаменимым помощником в пути.
  • Миниатюрность. Его компактные размеры позволяют всегда брать с собой в поездки и при первой же необходимости подключаться к ЭБУ.
  • Получение точных результатов
  • Значительная экономия ваших денег, за счет сокращения посещений сервисных центров. Покупка сканера elm327 хорошее вложение средств, которое в дальнейшем сэкономит для вас много денег

Поставляется в комплекте с диском, на котором записано ПО и инструкция. Однако все записи на английском языке, поэтому простому обывателю легче скачать все это из интернета. Сам прибор состоит из чипа, модуля блютуз и стандартного разъема для диагностики.

Поддержка протоколов и совместимость с автомобилями

Связь адаптера с ЭБУ осуществляется с помощью, протоколов совместимых с OBD2, обеспечивающих правильную последовательность подключения. По сути, здесь речь идет о группе, совместимых с OBD2, протоколов — ISO 15765-4, ISO 14230-4, ISO 9141-2, J1850 PWM. Каждый из них поддерживается ЭБУ целого ряда моделей мировых автопроизводителей. Найти список авто, для которых подходит сканер можно на сайте продавцов сканеров.

Дистанционно связываться по блютузу, согласно ISO протоколу, могут только Android устройства. С носителями на других платформах, в том числе и персональными компьютерами и ноутбуками, связь лучше осуществлять либо по USB, либо по  Wi-Fi- каналам, чтобы избежать различных помех и прерываний процесса.

Современный стандартный разъем, с поддержкой OBD2 протокола – это продукт технической эволюции. «Предком» его был «дженералмоторский» протокол  ALDL. После предъявления законодательством США требований по контролю загрязнения окружающей среды, в 1996 году, были разработаны стандарты по выбросам выхлопных газов в атмосферу. Эти нормативы легли в основу протокола OBD1, а затем усовершенствовались в группу стандартов протокола OBD2.

За соединенными штатами потянулся весь остальной мировой автопром. Европа перешла на этот стандарт с 2001 года, Япония – 2000 год, Китай – 2008г. в автомобилях с бензиновым двигателем и через год на дизелях. Российский автопром стал снабжать свою продукцию этим разъемом с 2010 года. Автомобили старше этого возраста используют 14 канальный разъем, поэтому подключение к ним требует дополнительных переходников. Они адаптируют к стандарту 14-ти, 20-ти и даже 22-ух пиновые разъемы.

Фактически, OBD2 представляет собой симбиоз взаимно совместимых протоколов, отличающихся скоростью обмена информацией. К ним относятся:

  • Высокоскоростные – CAN, SAE, PWM и J1850.
  • Низкоскоростные
  • Остальные виды – EOBD 2, JOBD

Напрашивается вывод о том, что прежде чем приобретать тот или иной тестирующий прибор, необходимо проверить его совместимость с ЭБУ вашего автомобиля, сверив по таблице совместимости (свободно доступен на просторах Web).

Для проверки совместимости сканера elm327 с ЭБУ вашей машины можно воспользоваться базой, созданная и постоянно обновляемая разработчиками. В ней нужно выбрать из перечня производителя, год выпуска и модель вашего автомобиля. После нажатия на кнопку «проверить» к вашим услугам всплывает вкладка данного бренда сканера. В списке совместимых с ним авто, найдите марку вашей машины. Стоит отметить, что все модели, выпущенные после 2004 года, без исключения, могут быть подключены elm327.

В интернете можно найти таблицу совмещенных со сканером программ, где показано оптимальное, для каждой марки авто, программное обеспечение вашего сканера.

Основной функционал сканера Еlm327

Функции любого диагностического прибора обуславливаются возможностями ЭБУ автомобиля. Чем большим функционалом он обладает, тем шире возможности самого автосканера. Рассмотрим, какие задачи вы сможете решить, имея на вооружении столь умный прибор.

  1. Определение состояния всех элементов конструкции авто, путем снятия показаний со всех датчиков.
  2. Анализ правдивости данных с датчиков, путем сравнения с эталонными параметрами, на этой основе выявление неисправностей.
  3. Просмотр и вывод на экран персонального устройства сохраненных кодов ошибок. Коды предварительно расшифровываются и формируются отчеты, в виде списка или графика. Более того, к ним прилагаются разъяснения и рекомендации по устранению.
  4. Помимо сохраненных ошибок, сканер способен самостоятельно выявлять различные отклонения в работе датчиков.

Программы для сканера Еlm327

В интернете можно найти и скачать большое количество программ, на которых способен работать наш прибор. Особенно популярными являются те, которые совместимы со смартфонами и имеют поддержку беспроводной связи по WiFi и Bluetooth.

1. Самой популярной их них, по праву считается TORQUE. Разработаны две версии — Lite (бесплатная) и Pro (платная). Отличаются они друг от друга количеством параметров тестируемых элементов.

Что делает TORQUE:

  • Считывает ошибки и сбрасывает коды
  • Отображают текущие параметры
  • Проверка лямбда – зонда
  • Мониторинг всех датчиков и выявление неисправностей
  • Рассчитывает расход и стоимость бензина
  • С помощью Track Recorder может записать видеообзор поездки, на основании чего, будет выявлена причина неполадки в пути.
  • Есть исходные коды. Продвинутые пользователи могут изменить программу, исходя из своих предпочтений

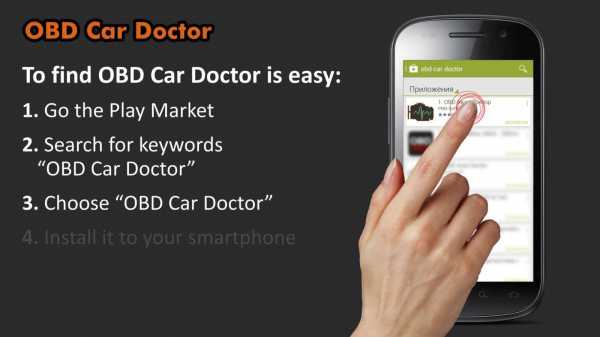

2. Еще одна хорошая программа – это OBD CAR DOCTOR. Совместима с elm327 и соединения по протоколу OBD2. Умеет:

  • Прочитать и удалить коды ошибок;
  • Вывести расшифрованный отчет;
  • Определения состояние всех элементов машины, считывая текущие показания с датчиков;
  • Идентификация тестируемого автомобиля по кузовным номерам.

3.  OPENDIAG — программа предназначена, по большей части, для диагностики инжекторных моделей. То есть для российских автомобилей. Работает на Андроид , полная совместимость с  автосканером ELM327. Приложение бесплатное и очень удобное для владельцев продукции отечественного автопрома.

 Анализируя рынок продаж, автопроизводители, в своем стремление удовлетворить все более возрастающий спрос на модели со стандартным разъемом, приходят к выводу о необходимости в стандартизации своей продукции (иначе и быть не может – спрос рождает предложение). Так что, смело можно утверждать – будущее за единым стандартом!



elm327.club

Отправить ответ

avatar
  Подписаться
Уведомление о
