Замена подушек двигателя Форд Фокус 3

Моменты затяжки см. тут

Работа показана на примере двигателя 1,6 л Duratec Ti-VCT. На двигателе 2,0 л Duratec Ti-VCT работа выполняется аналогично.

Силовой агрегат установлен на двух опорах с резиновыми подушками справа и слева и на одной опоре (тоже с резиновой подушкой), закрепленной через кронштейн на картере коробки передач.

Замена правой опоры двигателя

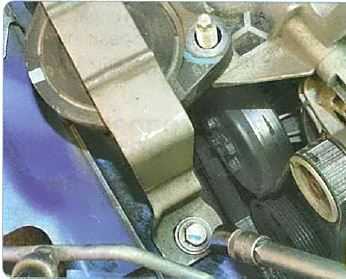

Правая опора подвески силового агрегата представляет собой неразборный узел, состоящий из обоймы А и резиновой подушки Б. Подушка опоры прикреплена двумя гайками к кронштейну на блоке цилиндров двигателя, а обойма двумя болтами к лонжерону кузова.

Вам потребуются: торцовая головка «на 15», ключ «на 18».

1, Снимите расширительный бачок (см. тут) и отведите его в бок, не отсоединяя шланги.
2. Под двигатель установите надежную опору или вывесите его с помощью грузоподъемного механизма.

3. Открутите две гайки крепления опоры к кронштейну блока цилиндров…

4. …открутите два болта крепления опоры к лонжерону кузова и снимите опору.
5. Установите правую опору подвески силового агрегата в порядке, обратном снятию.

Замена левой опоры двигателя

Левая опора подвески силового агрегата представляет собой неразборный узел, состоящий из обоймы 1 и резиновой подушки 2. Он прикреплен к кузову четырьмя гайками, одновременно крепящими кронштейн воздушного фильтра (на фото кронштейн снят), и болтом 3 к кронштейну 4 на коробке передач.

Вам потребуются: ключи «на 10», «на 18», торцовая головка «на 15», отвертка с плоским лезвием.
1. Откройте капот и установите его на упор.

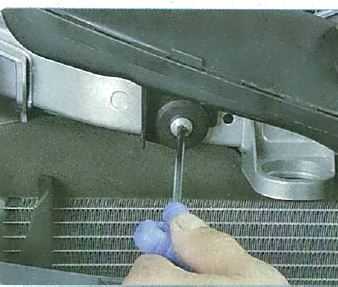

2 . Выверните винты крепления воздуховода…

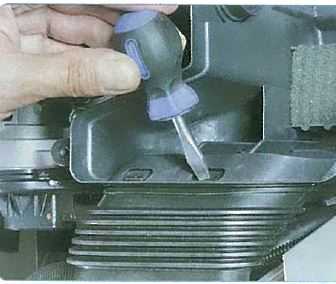

3. …отстегните фиксаторы с помощью отвертки…

4. Снимите воздуховод

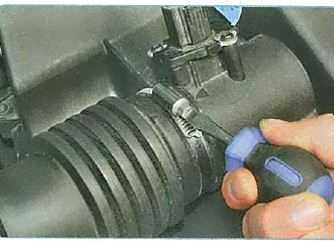

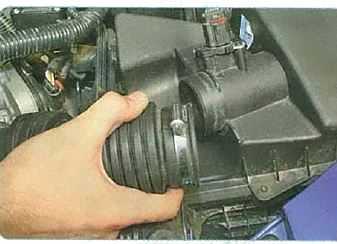

5. Ослабьте хомут крепления воздухо-подводящего рукава к корпусу воздушного фильтра…

6. …и отсоедините рукав от патрубка.

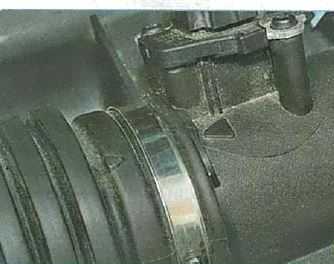

Обратите внимание, что на патрубок корпуса воздушного фильтра двигателя 1,6 л и на край воздух о подводящего рукава нанесены треугольные метки для правильной установки рукава. Присоединяя рукав к воздушному фильтру, совместите эти метки.

7. Ослабьте хомут крепления воздухо- подводящего рукава к дроссельному узлу…

8. . . . и , отсоединив от патрубка дроссельного узла…

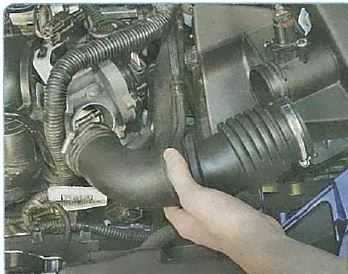

9. …снимите воздухоподводящий рукав.

Для удобства работы воздухоподводящий рукав рекомендуем снимать. Однако при снятии корпуса воздушного фильтра делать это необязательно.

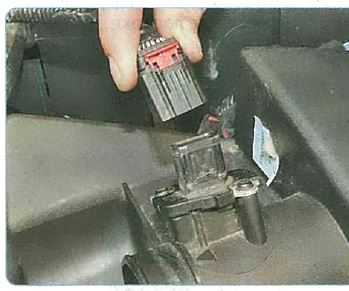

10. Поддев отверткой, приподнимите вверх фиксатор колодки жгута проводов датчика массового расхода воздуха…

11. …и отсоедините колодку от датчика.

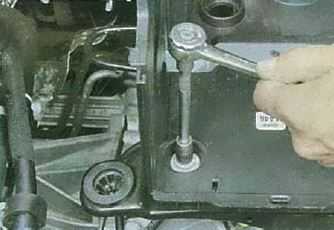

12. Выверните 4 болта крепления верхней крышки корпуса воздушного фильтра.

13. Снимите крышку воздушного фильтра…

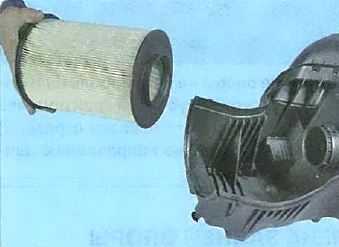

14. …и извлеките фильтрующий элемент из корпуса воздушного фильтра.

15. Выверните болт крепления корпуса воздушного фильтра (только на автомобилях с двигателем 2,0 л).

16. Отсоедините от штуцера на корпусе фильтра шланг системы вентиляции картера двигателя, сжав фиксаторы шланга.

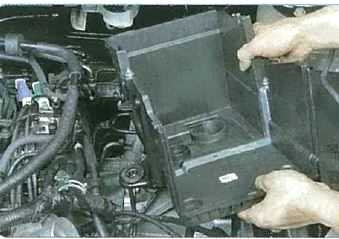

17. Снимите корпус воздушного фильтра.

18. Снимите аккумулятор (см. тут).
19. Выверните 3 болта и снимите полку крепления аккумулятора.

20. Отсоедините от кронштейна воздухофильтра держатель жгута проводки

21. Открутите 2 болта

22. …Открутите 4 гайки крепления кронштейна воздушного фильтра…

23. …и демонтируйте кронштейн воздухофильтра.

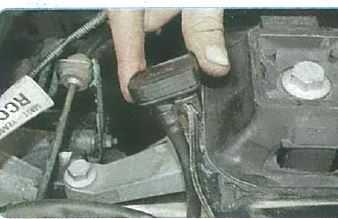

24. Достаньте с края обоймы левой подушки двигателя пружинный держатель сапуна коробки передач…

25. …и отведите шланг сапуна в сторону.
26. Установите под картер коробки передач надежную опору или вывесите силовой агрегат с помощью грузоподъемного механизма.

27. Ослабьте затяжку болта крепления левой опоры мотора к кронштейну…

28. …и достаньте болт…

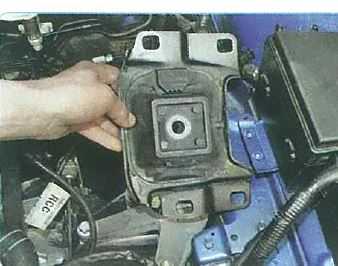

29. …и снимите опору,
30. Установите левую опору подвески силового агрегата и все снятые детали в порядке, обратном снятию.

При установке подушки на автомобиль сориентируйте ее так, чтобы зубчатый край прилива подушки опоры (на фото показан стрелкой) был направлен вперед по направлению движения автомобиля.

Замена задней опоры подвески двигателя

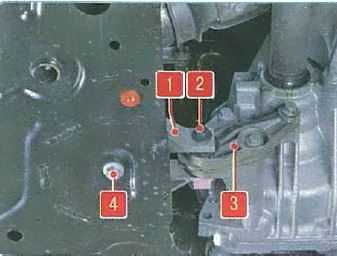

Задняя опора 1 подвески силового агрегата представляет собой неразборный узел, состоящий из стальной обоймы и резиновой подушки. Болтом 2 он прикреплен к кронштейну 3 на коробке передач, а болтом 4 – к поперечине передней подвески.

Вам потребуются: ключи «на 13», «на 15».

1. Под картер коробки передач установите надежную опору или вывесите двигатель с помощью грузоподъемного механизма.

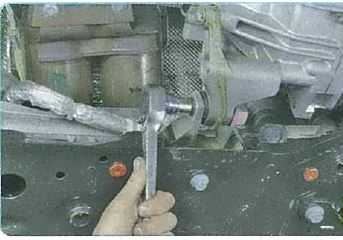

2. Отверните болт крепления задней опоры подвески мотора к кронштейну на коробке передач…

3. …и извлеките болт.

4. Выверните болт крепления опоры к поперечине передней подвески, извлеките болт…

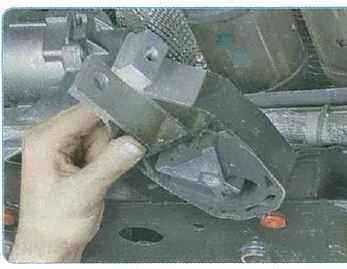

5. …и отсоедините опору.
6. Установите заднюю опору в порядке, обратном снятию.

Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011, 2012, 2013, 2014, 2015. Для рестайлинг моделей 2014, 2015, 2016, 2017, 2018, 2019 года и иных вариантов двигателя инструкция может отличаться.

carpod.ru

Нижняя опора КПП / Восьмерка. (Р)

Разъясните плиз, по exist подушки “восьмерки” выдает довольно много позиций из за различия двигатей и кпп ,Код детали Описание Дата выпуска Кол-во Доп. иформация Цена *
1.6L Zetec-S EFI (100PS)
Focus
Автоматическая коробка передач
15/11/1999 – 9/5/2005 1 Цена
Focus
Zetec-S 1.4
15/2/2001 – 9/5/2005 1 Цена
1.6L Zetec-S EFI (100PS)
Focus
Механическая коробка передач
15/2/2001 – 9/5/2005 1 Цена
Focus
Zetec-E 1.6 EFI (90PS)
15/2/2001 – 9/5/2005 1 Цена
Focus
Zetec-E 1.8
15/2/2001 – 9/5/2005 1 Цена
Focus
Все Lynx Diesel 1.8 TC
15/2/2001 – 9/5/2005 1 Цена
Focus
Zetec-S 1.4
15/8/1998 – 15/2/2001 1 Цена
1.6L Zetec-S EFI (100PS)
Focus
Механическая коробка передач
15/8/1998 – 15/2/2001 1 Цена
Focus
Zetec-E 1.8
15/8/1998 – 15/2/2001 1 Цена
Focus
Все Lynx Diesel 1.8 TC
15/8/1998 – 15/2/2001 1 Цена
Focus
Zetec-E 2.0 EFI (HC)
Механическая коробка передач
15/8/1998 – 9/5/2005 1 Цена
Focus
Zetec-E 2.0 EFI (HC)
Механическая коробка передач
15/8/1999 – 9/5/2005 1 Цена
Focus
Zetec-E 2.0
Автоматическая коробка передач
15/8/2000 – 9/5/2005 1 Цена

а сами по себе эти подушки одинаковые или же они имеют отлиция по размерам и т.п.???
Просто на форуме читал что подушки одинаковы(именно восьмерки). Машина ФФ1 2001 США 2.0 АКП. Можно ли не брать оригинал(Ford 1 124 097 Опора двигателя 15 3 967,90р. ) а взять допустим (SWAG 50 92 2163 Опора двигателя 4 1 0 748,76р. ) ??? Просто на оригинал НЕТ аналогов-заменителей а платить 4 к.руб не очень охота, а “SWAG” в инф указано что с 2.0 АКП НЕ совместим.
Кто менял эту подушку отпишите плиз можно ли поставить НЕ оригинал??? , а то голова кругом уже …
