Подсасывает воздух через впускной коллектор: Воздух во впускном коллекторе: причины и устранение неисправности

Устранил подсос воздуха во впускном коллекторе, за копейки!

Прокладки ресивера. Как прокладки ресивера CS20 улучшают работу двигателя?

Плавают обороты – ищем причину.

Причиной нестабильной работы двигателя автомобиля зачастую является подсос воздуха во впускном коллекторе. Симптомами неисправности являются, в первую очередь:

– неустойчивая работа двигателя на холостых оборотах;
– отключение двигателя при попытке дать холостой ход на менее чем 1000 оборотов;
– частый перегрев двигателя;
– сложности при запуске двигателя после стоянки;
– падение мощности мотора;
– увеличение расхода топлива.

А если все эти симптомы пропадают на высоких, более 2000 оборотах, то пора провести диагностику на предмет подсоса воздуха во впускном коллекторе.

Как определить, откуда идет подсос воздуха?

Первым делом необходимо осмотреть все воздушные шланги, включая шланг вакуумного тормоза, на предмет повреждений. Легче всего это сделать с помощью распыления жидкости на основе эфира (например “Быстрый старт” или “Очиститель карбюратора”) на стыки патрубков при заведенном моторе. Если на шлангах или стыках есть повреждения, то жидкость втянется внутрь, а вы услышите скачок оборотов.

Далее необходимо провести диагностику датчиков и клапана адсорбера. Если с ними все в порядке, значит искать причину нужно в соединении впускного коллектора с двигателем. И дело, скорее всего, в плохой герметизации соединения. Резиновые прокладки ресивера не выдерживают контакта с горячем воздухом, усаживаются со временем и теряют эластичность.

Почему плавают обороты?

Все дело в том, что подсос воздуха через впускной коллектор вызывает обеднение топливной смеси. Последствия такого подсоса могут быть достаточно серьезными, ведь если в цилиндры все время подается бедная смесь, то это может стать причиной перегрева и как следствие, прогорания клапанов, что приведет к серьезному ремонту двигателя.

Как устранить подсос воздуха через впускной коллектор?

Для устранения проблемы необходимо создать герметичное соединение, заменив прокладки ресивера (впускного коллектора). Для того, чтобы устранить подсос воздуха прокладки должны точно соответствовать заводским размерам, быть достаточно эластичными и устойчивыми к воздействию горячего воздуха.

В отличие от резиновых аналогов, прокладки ресивера CS20 остаются эластичными даже при длительном тепловом воздействии и не рассыхаются со временем. Точная форма со всеми необходимыми отливами, обеспечивает надежную герметизацию. Пластиковые соединения нельзя перетягивать, поэтому важно, чтобы прокладка соответствовала по размерам и толщине.

Прокладки CS20 устанавливаются без использования дополнительных герметиков и способны обеспечить герметичность соединения намного дольше, чем резиновые аналоги!

Как найти подсос воздуха в двигателе: 5 простых способов

На чтение 4 мин Просмотров 104к.

Опубликовано 01.08.2019 Обновлено 07.05.2022

Что такое подсос воздуха? Как его найти самостоятельно? Какие есть способы поиска? В каких местах искать? Какие симптомы того, что у вашего автомобиля подсос воздуха?

Содержание

Что такое подсос воздуха?

Для работы двигателя требуется смесь воздуха и топлива. Воздух попадает в двигатель через дроссельную заслонку. А для управления вспомогательными устройствами создается вакуум. Количество воздуха, поступающего в двигатель учитывается датчиком массового расхода воздуха (ДМРВ).

Если в любом месте впускного тракта после ДМРВ будет нарушение герметичности, в двигатель будет попадать воздух, неучтенный электронным блоком управления (ЭБУД). Это приведет к бедной смеси и различным проблемам, связанным с этим. Термин «бедная смесь» означает слишком много воздуха и слишком мало топлива.

В большинстве автомобилей ДМРВ установлен рядом с корпусом воздушного фильтра двигателя. Если между двигателем и датчиком расхода воздуха имеется подсос, в систему попадает «неучтенный» воздух. Это приводит к тому, что фактический расход воздуха больше, чем измеряет датчик. В результате ЭБУ неправильно рассчитывает количество впрыскиваемого топлива, и двигатель работает на бедной смеси. Эффект подсоса воздуха больше заметен на холостом ходу, когда поток воздуха меньше.

Места подсоса воздуха

• Прокладки дроссельной заслонки.
• Прокладки впускного коллектора.
• Патрубок от воздушного фильтра до дроссельной заслонки.
• Уплотнительные колечки форсунок.
• Вакуумные шланги.
• Клапан адсорбера.
• Вакуумный усилитель тормозов.
• Регулятор холостого хода.
• Система вентиляции картера.
• Клапан EGR.

Симптомы подсоса воздуха

• Лампочка Check Engine. ЭБУ контролирует состав смеси по датчику кислорода.
  Он может определить, например, ошибку P0171.
• Плавающий холостой ход.
• Шипящий звук, доносящийся из моторного отсека.
• Часто двигатель глохнет при остановке.
• Двигатель может хорошо работать на высоких оборотах, но при этом работает неровно и с трудом поддерживает стабильные обороты на холостом ходу.
• При использовании диагностического сканера одним из признаков подсоса воздуха является то, что долгосрочная топливная коррекция (LTFT) на холостом ходу уходит в плюс (например, более +15%), а на высоких оборотах возвращается к нулю. Это является признаком того, что двигатель работает на бедной смеси.

Способы поиска подсоса воздуха

Есть несколько способов найти подсос воздуха. Профессиональные автомеханики используют сканеры, специальный спрей, вакуумметр и дымогенератор. Мы рассмотрим способы, доступные простому автолюбителю без использования специального оборудования.

1. Газовая горелка

Если у вас есть под рукой газовая горелка, то это тот способ, с которого стоит начать. Он безопаснее, чем способ с горючими аэрозолями, о котором пойдет речь ниже.

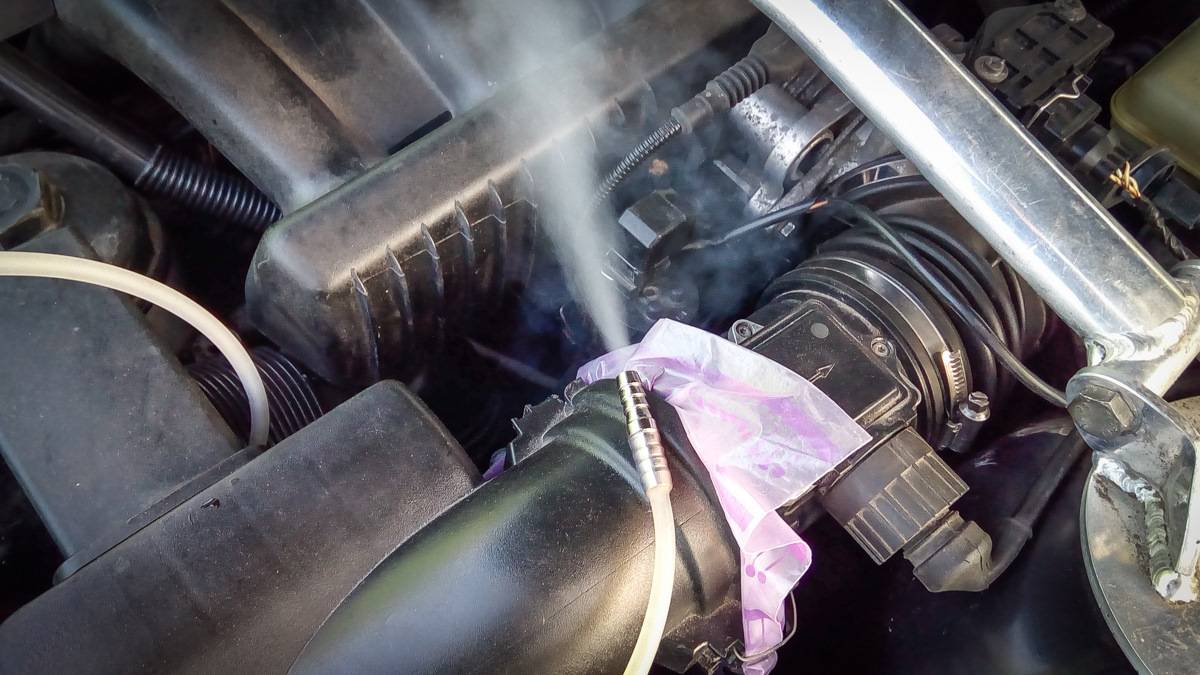

Заведите двигатель и возьмите портативную газовую горелку как на фото. Откройте подачу газа, зажигать не надо! Теперь подносите горелку к местам возможного подсоса воздуха и слушайте, как будет меняться работа двигателя.

Например, вы поднесли горелку к дроссельной заслонке и обороты двигателя изменились, значит проблема в прокладке ДЗ.

2. Мыльный раствор

Это, вероятно, самый простой и дешёвый способ проверить подсос воздуха. Во время работы двигателя разбрызгивайте мыльную воду вокруг впускного коллектора и вакуумных шлангов. Вы увидите пузырьки воздуха в зонах утечки.

Смотрите видео о том, как искать подсос воздуха с помощью мыльного раствора:

3. Сигарета

Если вы курите, то этот способ для вас. Понадобятся сигарета и шланг. Глушим машину и снимаем любой шланг на пускном коллекторе.

Теперь нужно подключить к впускному коллектору принесенный шланг. Закуриваем сигарету и выдуваем дым во впускной коллектор. Смотрим на проблемные места, откуда может выходить наш дым.

4. Очиститель карбюратора

Для обнаружения подсоса воздуха можно использовать очиститель карбюратора (ДЗ), жидкость «Быстрый старт», WD-40 или любую другую горючую аэрозоль. «Быстрый старт» подойдет лучше всего.

Это опасный метод. Спреи легко воспламеняются. Приготовьте огнетушитель!

Запустите двигатель на холостой ход. Поочередно распыляйте очиститель на подозреваемые области. Обороты двигателя будут увеличиваться, когда вы попадете на подсос воздуха. Это связано с тем, что очиститель карбюратора попадает в двигатель и горит с топливом.

5. На слух

Снимаем воздушный патрубок с воздушного фильтра. Для этого надо ослабить хомут крепления. Заводим двигатель. После этого затыкаем снятый воздушный патрубок пластиковой крышкой или просто рукой. Машина должна заглохнуть.

Теперь слушаем шипящие звуки из мест возможного подсоса воздуха.

Заключение

Как только вы определили источник подсоса воздуха, нужно будет его устранить. Это не всегда просто. Вакуумные шланги, уплотнительные кольца датчиков, форсунок или некоторые клапаны легко заменить.

Другие же источники подсоса воздуха могут быть более сложными и трудоемкими, например, прокладки впускного коллектора или неисправный усилитель тормозов.

Если вы чувствуете, что работа вам не по силам, обратитесь в хороший автосервис. Не забудьте сбросить лампочку Check Engine после завершения ремонта.

Как устроены и работают впускные коллекторы · Technipedia · Motorservice

Настройки

Вернуться к поиску

Информация об использовании

Как работает впускной коллектор? Что такое вихревые заслонки? Как вихревые заслонки влияют на работу двигателя? Что мы имеем в виду, когда говорим об объемной эффективности? Какие вложения доступны? В этом видео вы найдете ответы.

Впускные коллекторы распределяют топливно-воздушную смесь по отдельным цилиндрам. Они являются важным компонентом для повышения производительности и эффективности при одновременном снижении выбросов загрязняющих веществ и потребления. Как длина каналов впускного коллектора, так и такие компоненты, как вихревые или вихревые заслонки, влияют на объемный КПД и, таким образом, на общий КПД двигателя внутреннего сгорания. Ассортимент продукции Motorservice включает впускные коллекторы для автомобилей с бензиновыми и дизельными двигателями с фиксированной или переменной длиной канала впускного коллектора, с вихревыми/вихревыми заслонками для оптимизации смесеобразования и контроля выбросов, эмульсионные трубки системы рециркуляции отработавших газов, изготовленные из легкого магния, и навесное оборудование, такое как датчик давления во впускном коллекторе. датчики, серводвигатели и электрические клапаны.

Изображение 1 Изображение 2

Как работают вихревые заслонки на впускном коллекторе

Изображение 1:
Вихревые заслонки закрыты при низких оборотах двигателя. Это вызывает более сильное завихрение и, следовательно, большее перемешивание в цилиндре, что приводит к более эффективному сгоранию с меньшим выбросом загрязняющих веществ.

Рис. 2:
Напротив, вихревые заслонки открываются при высоких оборотах двигателя для достижения более высокого объемного КПД в цилиндре и, следовательно, более высокой производительности.


Ключевые слова :

датчик давления во впускном коллекторе, датчик MAP

Группа товаров :

Подача воздуха

видео

Какова конструкция впускных коллекторов? (3D анимация)

Группы продуктов на ms-motorservice.com

Это также может вас заинтересовать

Информация по диагностике

Ошибка давления во впускном коллекторе на холостом ходу

Поиск и устранение неисправностей в автомобилях с датчиками MAP

Колебания оборотов холостого хода? Дергает двигатель при разгоне? Диагностический код неисправности P0105, P0106, P0107, P0108 или P0109в памяти кодов неисправностей? Это говорит о проблеме с давлением во впускном коллекторе. ..

Только для технического персонала. Все содержимое, включая изображения и диаграммы, может быть изменено. Для назначения и замены обратитесь к текущим каталогам или системам, основанным на TecAlliance.

Использование файлов cookie и защита данных

Motorservice Group использует файлы cookie, сохраненные на вашем устройстве, для оптимизации и постоянного улучшения своих веб-сайтов, а также для статистических целей. Дополнительную информацию об использовании нами файлов cookie можно найти здесь, а также информацию о нашей публикации и уведомление о защите данных.

Нажав «ОК», вы подтверждаете, что приняли к сведению информацию о файлах cookie, заявлении о защите данных и деталях публикации. Вы также можете в любое время изменить настройки файлов cookie для этого веб-сайта.

Настройки конфиденциальности

Мы придаем большое значение прозрачной информации, касающейся всех аспектов защиты данных. Наш веб-сайт содержит подробную информацию о настройках, которые вы можете выбрать, и о том, какое влияние оказывают эти настройки. Вы можете изменить выбранные настройки в любое время. Независимо от того, какой выбор вы выберете, мы не будем делать никаких выводов о вас как о личности (за исключением случаев, когда вы явно указали свои данные). Для получения информации об удалении файлов cookie обратитесь к функции справки в вашем браузере. Вы можете узнать больше в заявлении о защите данных.

Измените настройки конфиденциальности, нажав на соответствующие кнопки

• Необходимый
• Удобство
• Статистика

Необходимый

Файлы cookie, необходимые для системы, обеспечивают правильную работу веб-сайта. Без этих файлов cookie могут возникнуть сбои или сообщения об ошибках.

Этот веб-сайт будет:

• Сохранить файлы cookie, необходимые системе
• Сохранить настройки, которые вы делаете на этом веб-сайте

Этот сайт никогда не будет делать следующее без вашего согласия:

• Сохраните свои настройки, такие как выбор языка или баннер cookie, чтобы вам не пришлось повторять их в будущем.
• Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
• Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)

Удобство

Эти файлы cookie упрощают использование веб-сайта и сохраняют настройки, например, чтобы вам не приходилось повторять их каждый раз, когда вы посещаете сайт.

Этот веб-сайт будет:

• Сохранение файлов cookie, необходимых системе
• Сохранение ваших настроек, таких как выбор языка или баннер файлов cookie, чтобы вам не пришлось повторять их в будущем.

Этот сайт никогда не будет делать следующее без вашего согласия:

• Анонимно оценивайте посещения и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
• Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)

Конечно, мы всегда будем соблюдать настройку «не отслеживать» (DNT) в вашем браузере. В этом случае файлы cookie для отслеживания не устанавливаются и функции отслеживания не загружаются.

Что такое впускной коллектор в автомобиле и для чего он нужен?

Чтобы ваш автомобиль двигался, ему нужно (среди прочего) не только топливо, но и кислород. Эти ингредиенты питают двигатель, запуская сложный процесс, называемый внутренним сгоранием или циклом сгорания.

Не вдаваясь в детали цикла сгорания, мы понимаем, что это процесс, вызывающий серию взрывов в камере сгорания двигателя. Эти взрывы отвечают за вращение коленчатого вала и обеспечивают механическую силу, необходимую для приведения транспортного средства в движение.

В этой статье мы рассмотрим впускной коллектор и посмотрим, как и где он фигурирует в только что описанном нами процессе.

Кислород, необходимый двигателю автомобиля, поступает из окружающего воздуха. Кислород составляет примерно 20% воздуха, которым мы дышим, и функция системы впуска воздуха состоит в том, чтобы «всасывать» и направлять воздух через впускной коллектор в камеру сгорания, чтобы обеспечить правильное внутреннее сгорание.

Что такое впускной коллектор?

Давайте поближе познакомимся с этой серией трубок. Впускной коллектор (также известный как впускной коллектор), который является последней остановкой воздуха перед попаданием в головки цилиндров, расположен над двигателем. Он состоит из формованных пластиковых или металлических трубок, которые равномерно делят воздух, чтобы обеспечить правильное смешивание с топливом. Его работа имеет решающее значение для эффективного и равномерного распределения воздуха в цилиндрах.

Перед подачей воздуха в камеру сгорания и во время его прохождения через впускной коллектор различные датчики тщательно контролируют его температуру, давление и состав. Анализ этих факторов — работа датчиков, а контроль количества воздуха, поступающего в двигатель, — функция корпуса дроссельной заслонки. Впускной коллектор работает в гармонии со всеми этими автозапчастями. Вместе они обеспечивают правильное соотношение воздух-топливо до того, как распределительный вал откроет клапаны цилиндра для начала сгорания.

Что делает впускной коллектор?

Впускной коллектор состоит из двух компонентов: воздухораспределителя и направляющих. Пленум — это большая полость в верхней части впускного коллектора, а направляющие — это маленькие трубки, идущие к цилиндрам. Впускной коллектор также содержит дроссельные заслонки и в больших двигателях имеет несколько отдельных секций. Вот его функции:

1. Действует как канал, снабжающий камеру сгорания воздухом

Глядя на общую картину, давайте посмотрим, как воздух снаружи попадает во впускной коллектор.

Система впуска воздуха забирает воздух со всех сторон автомобиля. Воздух проходит через воздушный фильтр, попадает во впускной патрубок и достигает корпуса дроссельной заслонки. Дроссель действует как часовой, который регулирует поток воздуха, который будет проходить через него. Оттуда пропущенный воздух поступает в камеру, проходит через направляющие и попадает в головку блока цилиндров.

2. Обеспечивает турбулентность, необходимую для повышения эффективности использования топлива

Хотя кажется, что перемещение воздуха (или воздушно-топливной смеси в карбюраторных двигателях) из одного места в другое — это все, что делает впускной коллектор, это не так. Конструкция впускного коллектора включает в себя точное проектирование.

Шероховатые поверхности на впуске создают кратковременную турбулентность, которая способствует более эффективному сжиганию топлива. Это не только способствует экономии топлива, но и помогает уменьшить детонацию двигателя.

3. Способствует повышению объемной эффективности

Ширина впускных каналов и сужение контуров совместно влияют на объемный КПД двигателя (VE). Более высокий VE означает, что в цилиндре имеется больше воздуха, что приводит к большему крутящему моменту двигателя. Другими словами, крутящий момент максимален, когда VE максимален.

Как правило, конструкция впускного коллектора зависит от частоты вращения двигателя и грузоподъемности. Стоит отметить, что путь воздуха к головке блока цилиндров увеличивает или снижает эффективность двигателя и общую производительность.

Мы опубликуем более подробную статью, чтобы объяснить концепции турбулентности и объемной эффективности в транспортных средствах. А пока мы надеемся, что вы получили практические знания о том, как впускной коллектор влияет на работу двигателя.

Проблемы с впускным коллектором, о которых следует знать

Как и в любой другой части вашего автомобиля, проблемы с впускным коллектором могут снизить производительность двигателя вашего автомобиля.

1. Трещины

Трещины на прокладке впускного коллектора могут привести к утечкам и неправильному давлению воздуха.

2. Утечки вакуума, охлаждающей жидкости или масла

Утечки вакуума, охлаждающей жидкости или масла могут нарушить правильную работу впускного коллектора. В основном, индикатор Check Engine загорается, если есть проблема во впускном коллекторе.
