Как подключить сабвуфер и колонки к усилителю

Как подключить сабвуфер и колонки к усилителю: что нужно для подключения, полезные советы

Зачастую чтобы устранить хрипоту колонок, когда те играют на высокой громкости, или для того, чтобы увеличить громкость звука, требуется подключение дополнительного усилителя. Обычно такие устройства устанавливаются вместе с сабвуфером, так как для корректной работы последнего, необходимо двухканальное усиление с нагрузкой на самом устройстве. Так же чтобы устранить хрип в динамиках, устанавливают четырёх или двухканальные усилители.

Как подключить сабвуфер и колонки к усилителю

Усилители бывают двухканального и четырёх канального типа. К двухканальному усилителю можно подключить либо два динамика (левый и правый), либо один саб. Для того, что бы подключить к устройству усиления и сабвуфер и колонки одновременно, потребуется 4х канальный комплект.

Существуют следующие схемы подключения к 4 ем каналам:

• 4 Колонки
• Сабвуфер и пара динамиков (левый и правый)
• 2 сабвуфера.

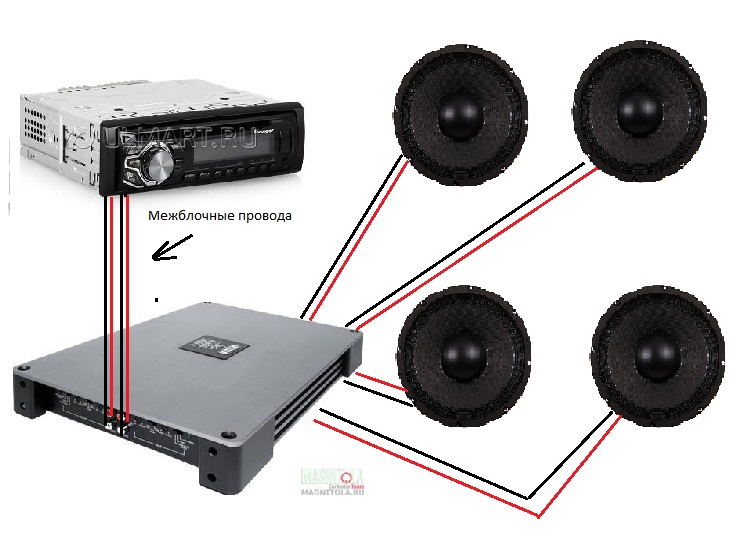

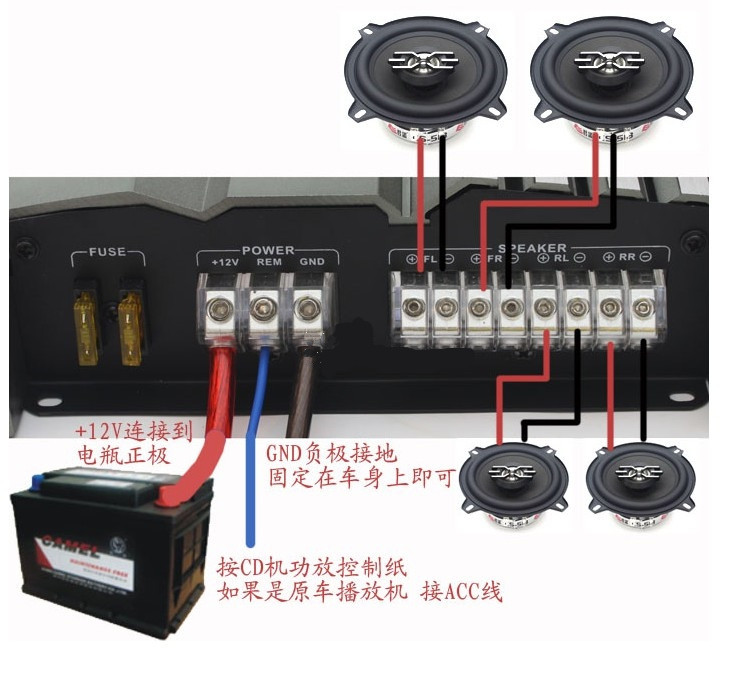

В случае подключения 4х динамиков, следует задействовать соответствующие клеммы. Которые обозначаются как: Front Left, Front Right, Rear Left, Rear Right, где Front – означает фронтальные колонки, Rear – тыльные, Left – левые, Right – правые.

Если устройства подключаются в составе двух колонок и одного сабвуфера, к клеммам Front Left и Front Right, а сабвуфер к Rear Left и Rear Right. Так же можно подключить 2 саба к соответствующим фронтальным и тыльным разъёмам.

 Что нужно для подключения?

Для подключения нужны само акустические устройства, а также усилитель и двух цветные провода. Один кабель будет плюсовой, другим минусом. Лучше использовать специальные акустические провода.

 Важно! При выборе сечения провода следует помнить, что сечение минусового кабеля должно быть одинаковым с сечением плюсового.

Также может понадобиться предохранитель, для защиты усилителя от короткого замыкания.

Полезные советы как можно подключать сабвуфер и колонки к усилителю

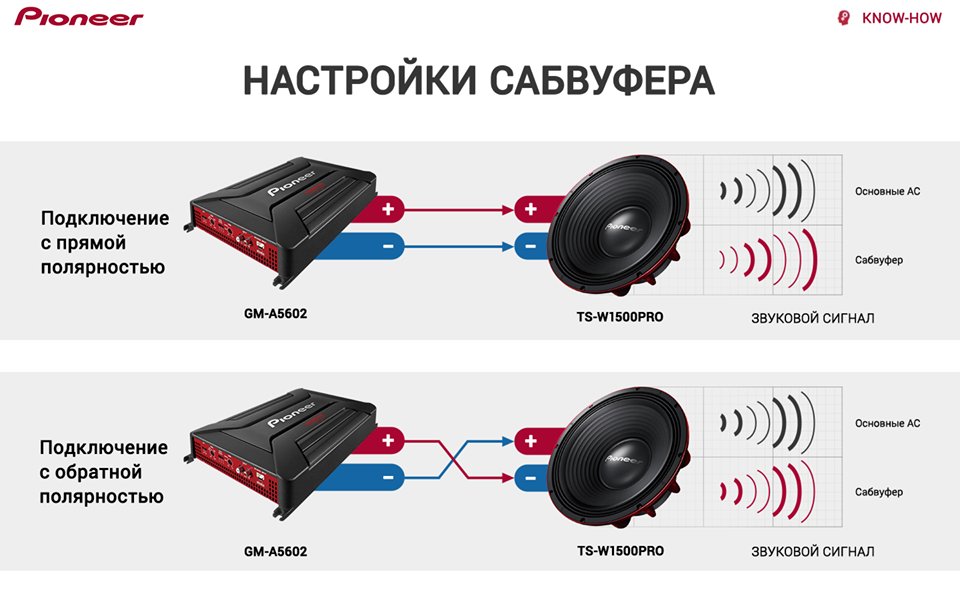

• Самое важное, что следует помнить при подключении это соблюдение полярности. Обычно кабель красного цвета подключается к плюсу, а чёрный к минусу.
• Кабели не стоит перегибать, а места соединений лучше покрывать термоусадкой или изолентой.

 Важно! Если музыкальная система проводится в салоне автомобиля, то, чтобы избежать помех, провода с питанием следует провести по одной стороне кузова, а провода с сигналом по другой.

• Сечение кабеля должно быть не менее 2 кв. мм. А также не стоит пытаться экономить на качестве проводящего элемента, так как из-за некачественного проводника, звук может искажаться, а на канале могут возникать помехи.

Подключение 4х канального усилителя — DRIVE2

dimka011 был 5 дней назад

26 лет Я езжу на Лада 21099 Балашов, Россия

Варианты подключения четырех канального усилителя с четырьмя колонками, колонками и сабвуфером, двух сабвуферов, четырех колонок и одного сабвуфера, подключение восьми колонок. Рекомендую сначала ознакомиться со статьей: подключение двух канального усилителя.

Как и в статье о подключении 2-х канального усилителя, настоятельно рекомендую прокладывать питание для 4-х канального усилителя, толстыми проводами от самого аккумулятора. Также хочу напомнить про общий предохранитель, так как в большинстве случаем, четырех канальный усилитель имеет два предохранителя, а магнитола один, следует учитывать, все три предохранителя. Чтобы предотвратить появления помех в колонка, при работе двигателя, стоит провода питания провести по одной стороне кузова автомобиля, а сигнальные (RCA) по противоположной стороне.

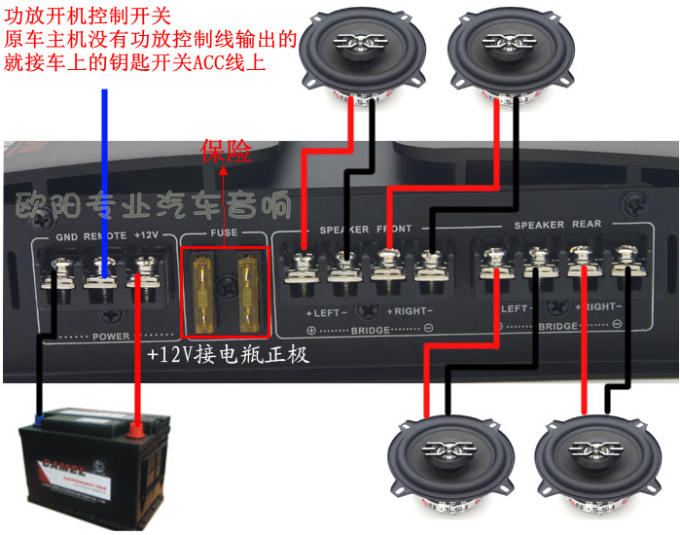

Стандартная схема подключения 4-х канального усилителя.

Схема подключения к четырех канальному усилителю, одного сабвуфера и двух колонок

Подключение к усилителю двух сабвуферов.

Подключение к четырехканальному усилителю 4-х динамиков и сабвуфера.

Подключение 8-ми динамиков от четырехканального усилителя.

При подключении четырехканального усилителя по последним двум схемам, убедитесь, что усилитель работает с 2 Ом-ной нагрузкой! P. S. Надеюсь инфа для вас будет полезна)))

Как подключить усилитель к колонкам: в машине, динамиков, схема, авто, настроить, правильно установить, сабвуферу, магнитоле, задние

Для дополнительного повышения мощности звука в машине можно поставить усилитель. Перед тем как подключить усилитель к колонкам, необходимо выбрать подходящую схему присоединения и подготовить требуемые детали.

Что понадобится

Перед тем как правильно подключить усилитель к колонкам, потребуется приобрести специальный набор, состоящий из следующих деталей:

• акустический кабель, чтобы подключить динамики к усилку;
• провода с наконечниками, подходящими под клеммы передних и тыловых колонок;
• межблочные кабели.

Сечение проводов для подключения усилителя к колонкам должно быть не менее 2 мм, а для подсоединения питания — не менее 3 мм. Толщина плюсового провода должна быть больше, чем минусового. Для более надежного соединения усилителя с магнитолой и колонками все провода оснащаются наконечниками с отверстиями и клеммами. Номинальный ток предохранителя, обеспечивающего дополнительную защиту устройства и акустики, должен быть не менее 5 А.

Разработка и выбор схемы

Вначале необходимо определиться со схемой подключения колонок через усилитель. Она характеризуется числом каналов и количеством динамиков. Различают последовательное, параллельное и последовательно-параллельное соединения. Первый способ подойдет, если есть низкочастотные и широкополосные динамики и усилитель для авто. Это позволит сделать четырехканальную систему звука с эффективным распределением мощности колонок.

Второй метод может использоваться для подключения высокоомных громкоговорителей к устройству, рассчитанному на меньшее сопротивление нагрузки, поскольку выходная мощность звука может снизиться. Также этим способом можно подсоединить широкополосные и высокочастотные колонки в машине, если при последовательном соединении громкость одного из них становится чрезмерно низкой или высокой из-за неодинакового импеданса.

Третий способ применяется для создания более сложных конфигураций подключения нескольких громкоговорителей к двухканальному устройству, когда не удается добиться нужного качества при использовании предыдущих двух методов. Следующий этап разработки схемы подключения — это выбор способа соединения магнитолы с усилителем в зависимости от наличия необходимых выходов звука. Подключить усилитель к магнитоле можно через выходы линейные низкого уровня или акустические.

В первом случае устройства соединяются кабелем для передачи звука с вилками RCA на конце.

При использовании нестандартных разъемов потребуется переходник. Прежде чем установить на машину усилитель, необходимо проложить межблочный кабель по полу кузова или по потолку. Не следует располагать его рядом с проводкой и прочими электронными устройствами, чтобы при прослушивании музыки не проявлялись помехи, способные испортить качество звучания.

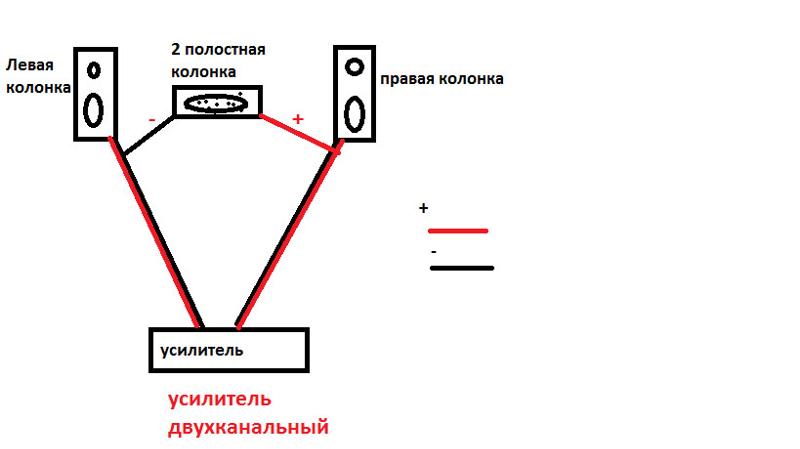

Последовательное подключение

При присоединении саба к 2х-канальному усилителю этот громкоговоритель можно подключить последовательно с левой или правой колонкой. Если используется четырехканальный усилитель в машине, то саб можно включить в разрыв левого или правого канала по любому борту или по мостовой схеме. Стоит учитывать, что положительная клемма имеет большую ширину, чем отрицательная. Это поможет не ошибиться при подключении.

Чтобы выполнить последовательное соединение, нужно подключить положительную клемму саба или передней колонки к отрицательной клемме широкополосной задней колонки. К свободным выводам получившейся конструкции подключается акустический кабель. Если полярность динамиков не промаркирована, то перед подсоединением необходимо проверить и выполнить их фазировку.

Если они будут играть противофазно, то звучание станет неестественным. Для проверки синфазности к включенным последовательно колонкам на мгновение присоединяется пальчиковая батарейка на 1,5 В.

В этот момент мембраны громкоговорителей должны двигаться в одну сторону.

В противном случае выводы одного из динамиков меняются местами.

Следует пометить провод в кабеле, который идет к отрицательному выводу акустической системы, чтобы не ошибиться при последующем подключении колонок к усилителю и не допустить замыкания на корпус. Если сопротивления динамиков различаются, то один из них будет звучать громче, а другой — тише. В этом случае необходимо подключить резистор параллельно одному из динамиков. Сопротивление легко изготовить из нескольких сотен витков тонкого провода. Подбирая их количество, можно более тонко сбалансировать громкость звука колонок и настроить его под нужные условия.

Параллельное подключения

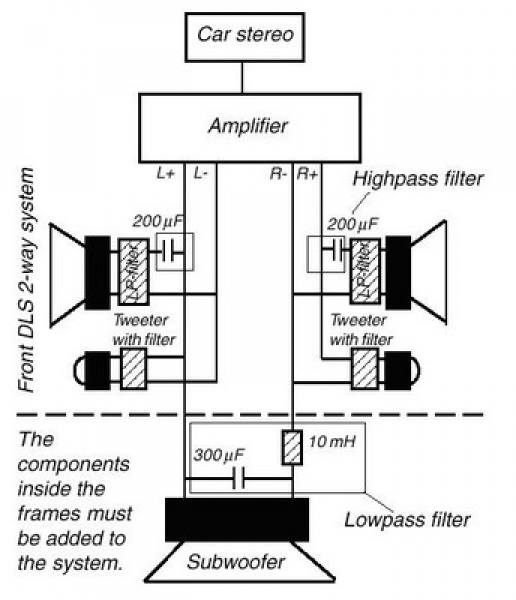

В этом случае широкополосной динамик и твиттер или сабвуфер включаются параллельно друг другу. Поскольку ход мембраны высокочастотной колонки невелик, проверка полярности может быть затруднена. Качество звука оценивается на слух после подключения. Если указана полярность или клеммы имеют разную ширину, то выводы с одним знаком соединяются друг с другом.

Подключение может осуществляться разветвленным акустическим кабелем. Надо к одному из его концов присоединить по два отрезка провода с наконечниками к каждой жиле и скрутить их как можно более надежно. Затем полученное соединение изолируется клейкой лентой или термоусадочной трубкой.

Параллельно-последовательное подключение

При таком способе подключения можно добиться требуемого качества звука путем комбинирования громкоговорителей и их согласования с усилителем по сопротивлению.

Например, можно последовательно соединить низкочастотный и широкополосной динамики, а параллельно последнему — высокочастотный. Существуют и другие комбинации колонок, используемые вместе с двух- и четырехканальными автомобильными усилителями.

Подключение динамиков

Правильное подключение осуществляется после выбора подходящей схемы. В случае с последовательным соединением провод, который идет к положительному выводу колонки, подключается к клемме выходного сигнала усилителя с тем же знаком. Затем таким же образом подключается второй провод. Если позволяет конструкция клеммной коробки, то можно обеспечить дополнительную изоляцию провода без наконечника с помощью трубочек.

Для этого надо надеть изделие на подсоединяемый конец кабеля. После этого жила оборачивается вокруг болта и вкручивается в клемму устройства. Затем трубочка протягивается вдоль провода и надевается на вывод. Для изоляции клемм подойдет клейкая лента. Следует внимательно следить за тем, чтобы концы жил не соприкасались друг с другом или другими деталями. При необходимости лишние части отрезаются.

В заключение установки выполняется проверка работоспособности. Если после включения перегорает предохранитель, то произошло короткое замыкание вследствие ошибок при присоединении динамиков. Если звук становится неестественным или плоским, то динамики работают в противофазе из-за перепутывания полярности.

Если не слышен один из каналов, то проверяется подключение кабелей к автомагнитоле и колонкам. Перебои и искажения вызываются применением некачественной проводки с меньшей толщиной из меди или алюминия низкого качества, а также с поврежденной изоляцией. Неисправные динамики тоже могут становиться причиной некачественного звука.

Как подключить сабвуфер к усилителю? Схема подключения и установки колонок и сабвуфера в машине

Наличие сабвуфера может существенно улучшить работу акустической системы автомобиля, но это будет возможно только при правильном подключении к усилителю. К сожалению, данная операция далеко не так проста, как кажется многим. Для того чтобы все правильно работало необходимо учесть ряд достаточно важных параметров. В этой статье мы попробуем разобраться, как правильно подключить сабвуфер к усилителю.

Прежде чем начать подключение активного и пассивного сабвуфера к усилетелю имеет смысл сопоставить значения RMS (мощности, при которой оборудование может работать с реальным звуковым сигналом в течение часа без повреждений) сабвуфера и усилителя. Подбирать оборудование нужно таким образом, чтобы этот параметр усилителя был выше, чем у сабвуфера. В противном случае возможно превышение допустимого уровня мощности (клип), что является одной из наиболее распространенных видов поломки динамиков.

Для оптимальной работы мощности усилителя и сабвуфера должны быть примерно равны.

Что нужно для подключения?

Для подключения сабвуфера к усилителю, в первую очередь необходимо удостовериться в том, что у Вас есть все необходимое. Для установки сабвуфера и усилителя в машину понадобится:

• Набор клемм и разъемов;
• Конвертер вывода звука;
• Линейный предохранитель;
• Переключатель для удаленного питания;
• Конденсатор;
• Комплект проводов для подключения сабвуфера и усилителя, которые подбираются под конкретную акустическую систему.

Чтобы приобрести нужный комплект проводов достаточно просто обратиться в любой магазин, торгующий звуковыми системами для автомобилей, и укажите им модели вашей машины и магнитолы.

Длина проводов определяется в зависимости от выбранной схемы подключения сабвуфера к усилителю.

Проводка проводов

Перед установкой сабвуфера и усилителя необходимо определиться с тем, где именно будет располагаться автоусилитель. В выбранное место нужно положить конец провода питания, и проложить его под капотом автомобиля. Для этого понадобится отмерить провод с запасом в тридцать сантиметров.

В некоторых машинах уже предусмотрены отверстия с резиновыми или пластиковыми вставками, которые предназначены именно для проводки акустической системы. Если отверстия необходимо просверлить, то нужно соблюдать крайнюю осторожность для того, чтобы не повредить важных узлов и деталей. В некоторых местах проводку нужно дополнительно защитить изолентой.

Питание усилителя

Теперь необходимо обеспечить питание для автоусилителя. Для этого понадобится отсоединить от аккумулятора кабеля питания автомобиля и присоединить к нему провод питания усилителя. После этого, не подключая кабель питания к аккумулятору нужно вставить его в предохранитель соответствующей силы тока, и только после этого присоединить к аккумулятору.

Заземление

Следующим этапом установки сабвуфера и усилителя в машину будет подведение заземления. Для этого необходимо присоединить выбранный провод к усилителю и от него к участку голого (обезжиренного, неокрашенного и без следов коррозии) металла. Перед подсоединением провода стоит отшлифовать выбранный участок. Чаще всего просто откручивается один из болтов сиденья, к нему прикрепляется провод заземления, а болт закручивается.

Подключение усилителя к магнитоле

Естественно подключение сабвуфера через усилитель было бы бессмысленным без источника звука, которым является автомагнитола.

В первую очередь необходимо обеспечить удаленное питание. В неоригинальных автомобильных магнитолах, как правило, есть синий провод, который можно просто обрезать и подключить вместо него кабель подходящей длины.

В том случае, если у вас оригинальная магнитола, нужно купить подходящий переключатель и найти место, в котором вы его разместите и выполнить следующие действия:

1. Протянуть к переключателю провод от усилителя;
2. Разрезать его надвое;
3. Подключить концы провода к двум клеммам;
4. Проведите отрезанную часть провода обратно, оставив запас в 30 см.

Далее необходимо будет подключить конденсатор, который предотвратит скачки напряжения из-за использования подсветки в сочетании с мощными басами. Конденсатор должен располагаться как можно ближе к усилителю использовав его заземление.

Чтобы конденсатор выполнял свою функцию его нужно зарядить. Для этого необходимо использовать резистор с сопротивлением в 1кОм. Зарядка займет всего несколько секунд, но лучше не трогать ничего голыми руками. Проверка заряда конденсатора осуществляется при помощи вольтметра, который должен показать около двенадцати Вольт.

Далее нужно подключить сигнальные провода от линейных выходов магнитолы. Их количество может доходить до шести, хотя в мультимедийных центрах может быть и больше. Выбираем соответствующие выходы и подключаем их к усилителю при помощи межблочных кабелей. Для двух и четырехканальных моделей необходимы соответствующие межблоки.

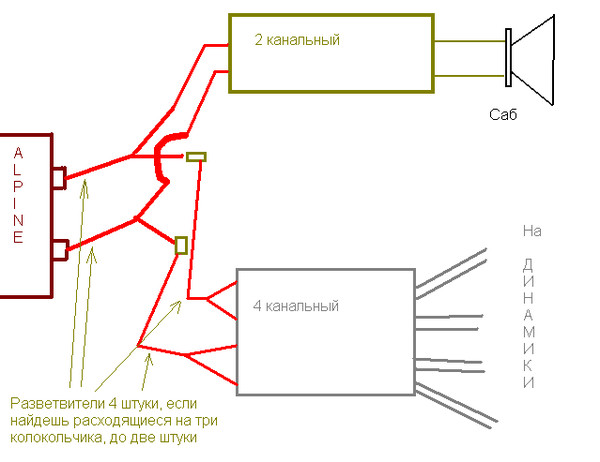

Если у магнитолы всего одна пара линейных выходов, а используемый автоусилитель имеет четыре канала, необходимо использовать Y-адаптеры. Однако большинство современных усилителей имеют возможность параллельного подключения входов, что позволяет обойтись и без них.

Подключение сабвуфера к усилителю

Для того чтобы подключить сабвуфер к усилителю нам понадобится конвертер вывода звука – небольшая коробочка с двумя RCA выходами и 4 проводами. Два провода используются для подключения динамика, оставшиеся можно просто убрать из виду. Провода для выхода RCA, подключаются к усилителю.

Как подключить сабвуфер к одноканальному усилителю

Подключение сабвуфера к одноканальному усилителю является достаточно простой операцией. Нужно припаять «+» и «-» выхода к «+» и «-» сабвуфера.

Несколько сложнее подключение нескольких пассивных сабвуферов. Для этого используются параллельные или последовательные схемы. Однако при этом необходимо правильно рассчитать сопротивление.

Как подключить сабвуфер к двухканальному усилителю

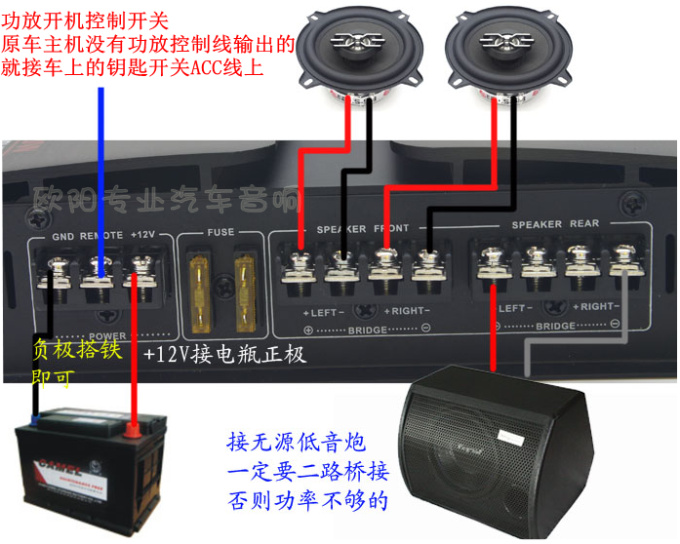

Подключение осуществляется «мостом» — этот способ отлично работает практически со всеми двухканальными усилителями, к которым нужно подключить один сабвуфер. Для этого необходимо взять «+» от одного канала и «-» от другого, которые мы подключаем непосредственно к сабвуферу.

Важным моментом является то, что при данном подключении сопротивление должно быть не менее четырех Ом. Кроме того, нужно учитывать, что в таком случае произойдет суммирование выходной мощности каналов.

Если у усилителя можно переключать моно и стерео режим, то можно просто подключить провода к «+» и «-» одного канала. В том случае, если необходимо подключить 2 сабвуфера к усилителю, то нужно просто развести их по разным каналам.

Также важно помнить о том, что для корректной работа сабвуфера необходимо включить LPF фильтр который обрежет частоты выше 50-100 Hz.

Как подключить сабвуфер к четырехканальному усилителю

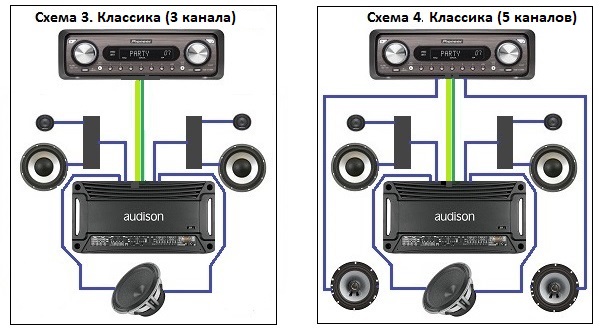

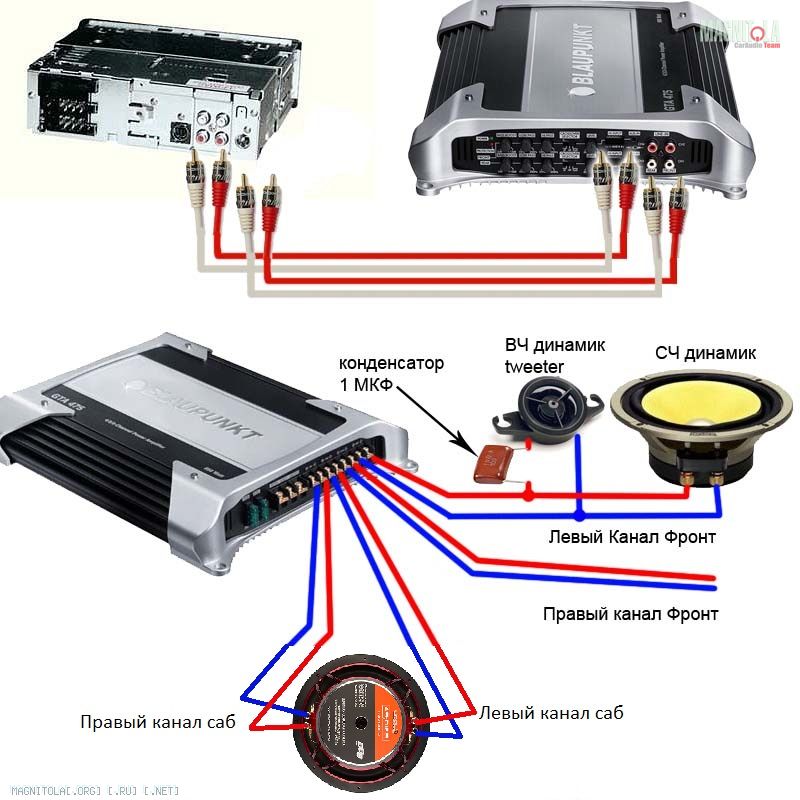

Классикой подключения автомобильной акустики к четырехканальному усилителю является схема с двумя динамиками и одним сабвуфером.

Итак, как в таком случае подключить сабвуфер и колонки к усилителю?

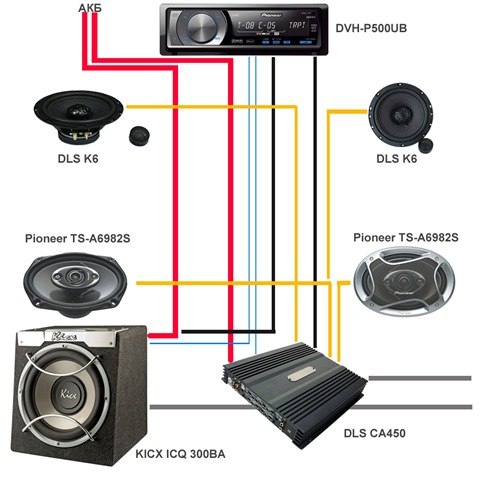

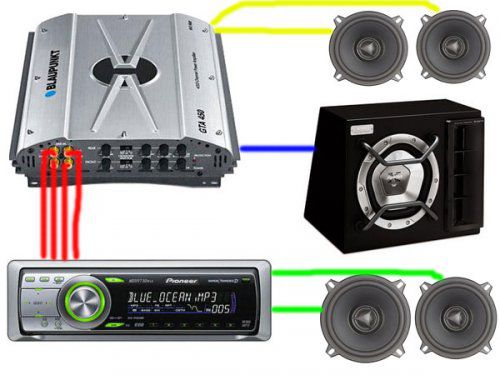

Стандартным вариантом будет подключение двух колонок и одного сабвуфера. Каждая колонка подключается к отдельному каналу, в то время как сабвуфер устанавливается мостом. Важным моментом является то, что колонки должны будут подключены к фронтальным каналам, а сабвуфер к тыловым.

Также возможно разведение двух сабвуферов по отдельным тыловым каналам.

1 … 3

Подключение активного сабвуфера: как правильно подключить сабвуфер к усилителю – HDMI, RCA, SCART и др.

Система из колонок и низкочастотного излучателя способна точно передать весь диапазон звуков любых музыкальных инструментов. Можно купить домашний кинотеатр в сборе, тогда не придется ломать голову, как подключить колонки и сабвуфер к усилителю – в инструкции все расписано достаточно подробно и понятно. Но такие системы стоят дорого.

Собрать домашний кинотеатр самостоятельно – это реально

Если у вас дома установлена качественная стереосистема, можно сэкономить. Колонки и усилитель уже есть, но в системе не хватает басов. Значит, можно докупить только низкочастотный излучатель, или как его сокращенно называют меломаны, – саб.

При сборе акустической системы из разрозненных компонентов встает вопрос, как подключить сабвуфер к усилителю. Рассмотрим различные варианты. Способ подключения зависит от параметров телевизора, блока усиления сигнала и самого излучателя низких частот.

Как подключать к телевизору сабвуферы различных типов

Низкочастотные излучатели бывают двух видов:

• активные,
• пассивные.

В активных моделях встроен усилитель мощности. Это значит, что сигнал от источника усиливается уже внутри сабвуфера. При таком способе подключения потери и искажения сводятся к минимуму. Пассивный низкочастотный излучатель не имеет собственного усиливающего модуля. Что получил от источника, то и выдает во вне. Понятно, что громкость и качество звука страдают.

Как подключить активный сабвуфер к телевизору

В нашем случае это означает, что пассивный сабвуфер можно подключить только к усилителю или ресиверу, а активный прямо к телевизору. Низкочастотные излучатели с встроенным усилителем комплектуются специальным шнуром с «тюльпанами» 2RCA, которые достаточно вставить в соответствующие слоты. Например, эта опция доступна во всей линейке продукции Sony.

Далее заходим в меню настроек телевизора. Находим вкладку «аудио» и активируем функцию «цифровой выход» (digital out). Теперь звук с телевизора будет проходить через усилитель сабвуфера. Басы зазвучат объемнее.

В новых моделях телевизоров LG, Samsung, Philips и некоторых других производителей аналоговые разъемы не устанавливаются. В этом случае подключить саб к телевизору можно с помощью портов HDMI, оптического или коаксиального кабеля, а также гнезда для наушников mini Jack 3.5 мм.

Современные телевизоры оснащаются опциями автоматической синхронизации, поэтому достаточно следовать инструкциям. По такой же схеме подключается активный сабвуфер к усилителю или проигрывателю дисков.

Как подключить пассивный сабвуфер к телевизору

Пассивный низкочастотный излучатель – это по сути динамик большого диаметра в корпусе из дерева или пластика. Так как встроенного блока, усиливающего сигнал нет, подключать саб к телевизору следует только через усилитель или AV-ресивер. Возможны два варианта.

Разбираемся, как правильно подключить пассивный сабвуфер к усилителю. Особой сложности в этой операции нет. Необходимо изучить, какими выходами оснащен усиливающий модуль, и какие входы есть на сабвуфере.

HDMI – лучший вариант

Если есть парные порты HDMI (ARC), лучше остановить выбор на них. Этот интерфейс позволяет получить самую качественную на сегодня передачу аудиосигнала. Соедините вход HDMI IN на сабвуфере с выходом HDMI OUT на усилителе с помощью соответствующего кабеля. Теперь при просмотре фильмов или прослушивании музыки можно наслаждаться мощными басами.

Коаксиальный кабель – отличный вариант

Если не удалось найти на сабвуфере и «усилке» парные слоты HDMI (ARC) или «оптику», не переживайте. Сопоставимое качество обеспечивает и коаксиальный кабель. Найдите на сабвуфере вход COAXIALASSIGNABLEIN или DIGITALAUDIOIN, а на усилителе выход COAXIALASSIGNABLEOUT или DIGITALAUDIOOUT. Соедините эти порты и получайте удовольствие от современных музыкальных хитов.

Композитный разъем RCA – достойное решение

Интерфейс этого типа в просторечии называют «тюльпанами». Нужно найти на сабвуфере порты AUDIOIN красного и белого цвета. На усилителе должны быть ответные части AUDIOOUT с такой же окраской. Необходимо строго соблюдать полярность. Если на шнуре «тюльпанчики» окрашены в черный и красный, соединяйте черные «папы» с белыми «мамами». Желтые наконечники (если они есть на кабеле) игнорируйте, они передают видеосигнал.

Разъем SCART – хороший ход

Если на усилителе есть только слот SCART, поищите на сабвуфере гнезда RCA. Нашли? Теперь вы сможете соединить устройства с помощью специального кабеля, который имеет и многоштырьковый разъем, и пару «тюльпанов». Конечно, аналоговый сигнал проигрывает в качестве цифровому, но при хорошей настройке можно добиться отличного звучания.

Как подключить сабвуфер к автомобильной акустике

С подключением сабвуфера к домашней акустике разобрались. Не меньший интерес вызывает тема низких частот в аудиосистемах для автомобилей. Не секрет, что сегодня «стальные кони» оцениваются не только по скорости, экономичности или проходимости, но и по уровню комфорта.

Автомобилистам, которые любят музыку, приходится самостоятельно решать, как подключить сабвуфер к магнитоле с усилителем. Производители автомобилей устанавливают в свои изделия продвинутые магнитолы и системы из нескольких колонок («пищалки» на сленге автомобильных меломанов). Сабвуферы в стандартную комплектацию не входят. Напрасно. Чтобы наслаждаться современной музыкой, необходима полноценная акустика.

Как подключить 4 канальный усилитель к сабвуферу

Изначально производителями предполагается, что подключением бортовой аппаратуры авто занимаются профессионалы. По этой причине подключать сабвуфер к усилителю в автомобиле намного сложнее, чем в бытовой технике типа домашних кинотеатров.

Наиболее продвинутым типом автомобильных усилителей являются 4 канальные устройства. К ним можно подключить различные комбинации акустических элементов:

• две, три или четыре «пищалки»,
• пару колонок и саб,
• две «пищалки» и два сабвуфера.

Разберемся, как правильно подключать сабвуфер к 4 канальному усилителю.

Начнем с того, что на усилителе (на сленге автомобилистов произносится как «усь») расположены несколько групп выходов:

• силовые (для источников питания),
• 12 В (на них подается питание от бортового аккумулятора),
• REM (подключение кабеля главного блока),
• аналоговые порты RCA,
• клеммы для динамиков и сабов с маркировкой +/-,
• заземление.

Изначально звук подается с автомагнитолы на усилитель. Далее с «усилка» сигнал распределяется на «пищалки» и «басовик». Сабов может быть и два. Как подключить 2 сабвуфера к усилителю, рассмотрим ниже.

Чтобы усилитель нормально работал, необходимо обеспечить бесперебойное питание. От АКБ пускаем кабель на усилитель. Недалеко от аккумулятора устанавливаем предохранитель. Ближе к усилителю обязательно ставим конденсатор. Он нужен, когда сабвуфер развивает максимальную мощность. Кондер располагаем около уся, чтобы посадить их на одну массу (заземление).

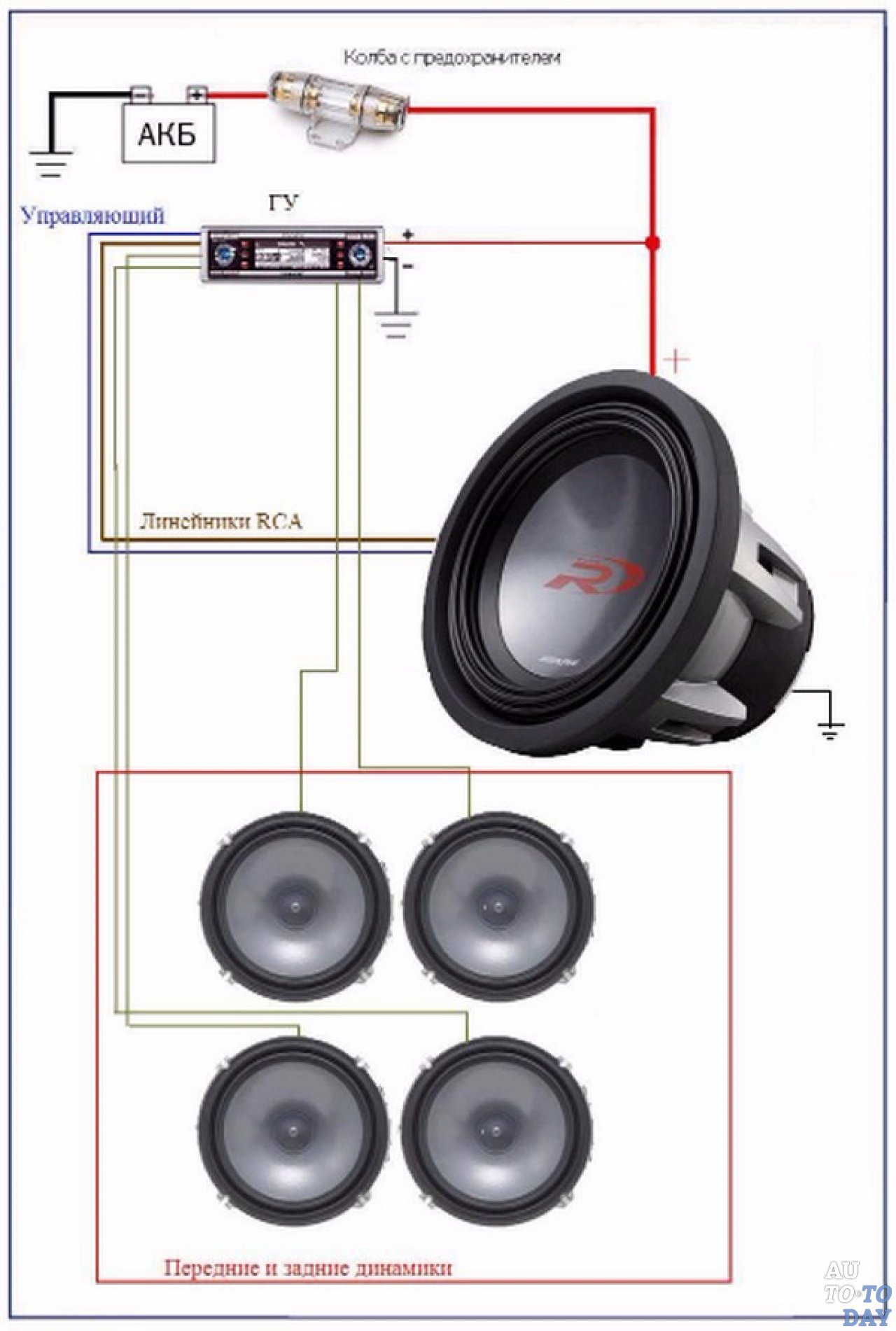

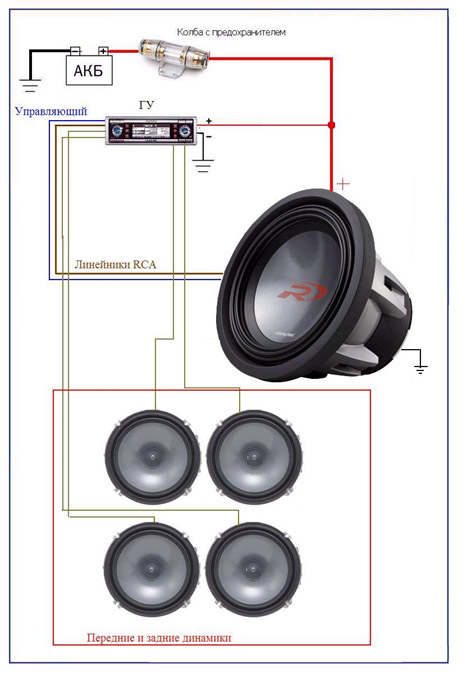

Пошаговая инструкция, как подключить сабвуфер к магнитоле с усилителем

Со схемой подключения в теории разобрались. Теперь нужно понять, как правильно подключить сабвуфер к усилителю на практике. Или выяснить, что подобная работа вам не под силу и запланировать обращение в автосервис. В любом случае, будет поучительно и полезно.

Операции по подключению акустической схемы нужно выполнять, когда цепь отключена от аккумулятора! В противном случае возможно короткое замыкание. Это чревато выходом из строя всей аппаратуры и повреждением бортовой электрической системы.

1	Прокладываем кабель питания с установленным предохранителем от плюсовой клеммы АКБ к усилителю. Просто протягиваем провод, не закрепляя на клемме аккумулятора. Номинал предохранителя равен максимально потребляемой усилителем силе тока. Для надежности прибавьте к этой величине еще 5 ампер.
2	Силовой кабель желательно защитить гофрой, особенно участок, который находится в моторном отсеке. Вытягиваем провод со штатным пучком проводки в салон. Усилок, как правило, устанавливается в багажнике вместе с сабом, поэтому нужно заранее продумать, как протянуть кабель к нему. Некоторые элементы салонной отделки придется снять или ослабить.
3	В багажник кабель выводится через технологическое отверстие (как из подкапотного пространства в салон). В иномарках, скорее всего, будет стоять заглушка из резины. В российских авто заглушки не ставят. Да и самого отверстия может не быть. Придется использовать дрель и сверло подходящего диаметра. В просверленное отверстие желательно вставить резиновую втулку, чтобы провод не перетерся.
4	Когда провод выведен в багажник, подсоединяем его к плюсовой клемме усилителя. От минусового контакта кидаем заземление на любую чистую металлическую деталь. Например, крепим конец «ноля» к болту, который фиксирует заднее сиденье. Устанавливаем конденсатор, который заземляем на ту же массу, что и «усилок».
5	Подключаем клеммы сабвуфера к контактам усилителя, соблюдая полярность. Это очень важно, иначе саб быстро выйдет из строя. Тщательно проверьте, насколько плотно затянуты винты. Слабый контакт неизбежно скажется на качестве звучания.
6	Теперь подключаем провода, которые пойдут к магнитоле в салон. Двухжильный композитный с «тюльпанами» подсоединяем к соответствующим разъемам. Одножильный проводок (чаще синего цвета) для питания подключаем к контакту, который находится между минусовой и плюсовой клеммой. Протягиваем жгут в салон.
7	Аккуратно вытаскиваем магнитолу с помощью специальных ключей. Если их нет, воспользуйтесь отвертками, или ножами. Теперь соединяем аналоговый вход усилителя с таким же выходом магнитолы композитным кабелем RCA. Белые штекеры вставляем в разъемы того же цвета. Если на шнуре только черные и красные «колокольчики», черные штекеры вставляйте в белые слоты. Главное, не спутать их с похожими гнездами для высокочастотных колонок.
8	Подключаем провод управления питанием (как правило, он идет вместе со жгутом композитных кабелей) к соответствующему проводку синего цвета на магнитоле. Теперь, при включении магнитолы питание будет поступать и на усилитель, а от него – на сабвуфер.
9	Теперь можно подключить собранную электрическую цепь к источнику питания – аккумуляторной батарее. Закрепляем свободный конец кабеля, который оставался в моторном отсеке к плюсовой клемме АКБ. Если вы все сделали правильно, при активации магнитолы сабвуфер включится автоматически.

По этому алгоритму можно действовать, когда нужно подключить 2 сабвуфера к усилителю. В пятом пункте инструкции вместо двух клемм нужно будет задействовать четыре. Все остальные манипуляции аналогичны.

Подключение акустических систем

В профессиональной работе со звуком очень важно понимать основные принципы коммутации разных видов оборудования, это позволяет легче и быстрее добиваться качественного звука и продлить жизнь аппаратуры.

Рассматривая в этом свете акустические системы можно выделить три вида: активные, пассивные и трансляционные акустические системы. Для каждого вида есть свои особенности, которые мы рассмотрим в этой статье.

Итак, считаем, что вы выбрали акустическую систему и купили ее. После распаковки оборудования первым делом возникает вопрос подключения.

Активная акустика. Главное отличие активной акустики от пассивной – наличие встроенного в ее корпус усилителя. Это значит, что подводимая мощность звукового сигнала к активной акустической системе (далее АС) значительно меньше, чем к пассивной. Поэтому в этой акустике применяются свои кабеля и разъемы, рассчитанные на меньший ток и напряжение.

Уровни. Хотя уровни линейного сигнала стандартизированы, несоответствия между устройствами все равно могут возникнуть. Потому что на самом деле в звуковой технике применяется не один стандарт, а несколько. Наиболее популярные линейные уровни для звуковой аппаратуры – это +4 дБ (1,23 В), -10 дБ (0,25 В) и -10 дБв (0,32 В). В результате несоответствия уровней выходного устройства (например, микшера) и входного устройства (например, активной АС) сигнал может искажаться или получать большой уровень шума. В связи с этим на устройствах мы можем часто увидеть переключатели номинального уровня выхода и входа. Если такого переключателя нет и нет регулятора выходного уровня, то придется применить дополнительное устройство согласования.

Баланс и небаланс. Для качественной передачи сигнала кабель, подходящий к активной АС должен быть экранирован. Также важно понимать, что соединение может быть балансным и небалансным. Небалансным соединением (несимметричным) называется соединение с помощью одножильного экранированного провода. Балансное соединение (симметричное) – это соединение с помощью двух экранированных проводов. Один из проводов передает неизмененный сигнал (+), а второй передает сигнал в противофазе (-). Такая передача сигнала позволяет использовать устройства, которые на основе вычитания сигналов помогают хорошо бороться с помехами и наводками. На практике небалансное соединение чаще применяется в роли проводов-перемычек между оборудованием, то есть тогда, когда источник и приемник находятся рядом. Балансное соединение рекомендуется использовать на расстоянии более 20 метров и позволяет качественно передавать сигнал на 200 метров. Способы передачи сигнала в подключаемых устройствах должны быть согласованы, балансный вход должен соединяться с балансным выходом. В противном случае применяются переходники или устройства согласования способа передачи сигнала.

Hi–z. Вход Hi-Z– это вход, который обладает большим импедансом и обеспечивает согласованное по сопротивлению соединение акустической системы и звукоснимателей гитары. То есть, это небалансный вход для акустической гитары, соло и бас гитары. Он еще называется инструментальным входом.

Использование дополнительных коммутационных переходников должно выполняться с осторожностью. Нужно учитывать все вышеупомянутые характеристики, они должны совпадать: у входа и выхода должен совпадать номинальный уровень сигнала (+4 дБ, -10 дБ и др.), способ передачи (баланс/небаланс) и импеданс (входное и выходное сопротивление).

Разъемы. В набор популярных разъемов для активных АС входят разъемы XLR, RCA и TRS.

Самый популярный в акустических системах разъем – XLR.

Известен своей высокой надежностью. Пришедший в звук из авиации, разъем XLR, или как его еще называют «Кэнон», удачно прижился в большинстве устройств профессионального звукового оборудования. Наиболее привычен для нас трехконтактный вид разъема, хотя бывают они четырех, пяти, а иногда и более-контактные. Практически всегда контакты на разъеме подписаны: 1 – корпус и/или земля, 2 – сигнал плюс (+), 3 – сигнал минус (-). Может быть распаян как под небалансное соединение (используются контакты 1 и 2), так и под балансное (контакты 1, 2, 3). В разъеме используется механизм-защелка, который фиксирует положение.

Разъемы TRS и TS. Разъем “Джек” бывает трехконтактный TRS и двухконтактный TS.

Расшифровуется аббревиатура как обозначения контактов: 1 – Sleeve (гильза) земля и/или корпус, 2 – Tip (наконечник) сигнал плюс (+), 3 – Ring (кольцо) сигнал минус (-). Понятно, что штекер TS может выполнять передачу только небалансного сигнала. TRS может быть распаян и под баланс и под небаланс.  По размерам разъем может быть четвертьдюймовым (TRS1/4”)  и 1/8-дюймовым (TRS1/8”, 3.5 мм), еще его называют миниджек.

Разъем, который часто применяется и в профессиональной и в бытовой аппаратуре – разъем RCA.

В народе его называют «тюльпан». Является не самым корректным соединением устройств с инженерной точки зрения. Все потому, что в момент подключения первым контактом соединяется сигнал, а не земляной контакт как должно быть. Однако благодаря своей форме и дешевизне он прочно занимает свою позицию среди популярных коннекторов. Передает несимметричный сигнал с линейным уровнем.

Практически в каждой современной профессиональной активной АС в корпусе предусмотрен сквозной выход на XLR разъеме.

Этот выход может по-разному называться – Link Output, Mix Out, Thru Out, Line Out, но суть одна – отдать входной на АС сигнал для дальнейшей маршрутизации. В зависимости от модели АС выходной сигнал может быть абсолютно идентичен входному или претерпевать некоторые изменения. Например, на выход может отдаваться уже лимитированный сигнал или сигнал после обрезного ВЧ фильтра. Если в акустическую систему встроен микшер на несколько каналов, то на выход может отдаваться сигнал только с определенного входа или суммарный сигнал от всех входов. Такие вопросы можно уточнить, просмотрев инструкцию к АС. Данная концепция подключений позволяет создавать длинные линии из акустических систем, не подводя к каждой АС кабель от микшера.

Также сквозной выход используется при подключении сабвуферов и сателлитов. Важно «посадить» все акустические системы, используемые в роли портальной системы, на один стереовыход микшера – Main Mix, чтобы управлять звуком в зрительном зале одним фейдером. АС выполняющие функции мониторов подключаются на отдельные выхода микшера. Обычно в такой ситуации звук от микшера из выхода Main Mix подводится к одному/двум сабвуферам, а дальше от него/них с помощью сквозного выхода сигнал подается на сателлиты.

Получается, что если с двумя сателлитами можно подключить один сабвуфер, а звук подводится вначале к нему, то сабвуфер должен содержать два независимых канала, чтобы отдать стерео на сателлиты. Ниже на рисунке мы можем увидеть схему типичной  панели сабвуфера с разъемами.

Здесь соединения выполнены на балансных XLR разъемах. Два канала имеют названия A и B. Выходы (Output): FullRange – полный диапазон сигнала, HighPass – сигнал после ВЧ фильтра. С выхода HighPassсигнал от сабвуфера отдается на сателлиты, с Full Range – на другой сабвуфер (в случае, если у вас используется четыре сабвуфера и два сателлита).

Схема подключения (один сабвуфер и два сателлита):

Схема подключения (два сабвуфера и два сателлита):



Схема подключения (четыре сабвуфера и два сателлита, напольные мониторы):



Пассивная акустика. Подключение пассивных акустических систем стоит начинать с проверки соответствия мощностей подключаемого усилителя и АС. Это самый важный вопрос. При неправильном подборе появляются искажения (перегрузки) выходного сигнала  усилителя, что может привести к выводу из строя акустики. Выходная мощность усилителя должна быть равной мощности акустики или процентов на 5 – 10 больше. Лучше всего использовать усилитель на 90% мощности (что соответствует максимальной мощности АС), чем усилитель меньшей мощности на 100%, который не дотягивает до максимальных значений мощности АС. При недостаточной мощности усилителя акустика не «раскроется» полностью. Нужно следить за тем, чтобы при подборе мощностей сравнивались показатели мощности одних и тех же стандартов.

Мощность.Производители используют такие стандарты мощности как номинальная, пиковая, синусоидальная, DIN, RMS, AES, PMPO, Program power. И это еще не все существующие стандарты мощности. Некоторые мощности близки по показателям, но все же, не стоит забывать, что это разные мощности! Такое множество мощностей можно оправдать разными подходами стандартизации в разных странах. Для России родными являются стандарты номинальной и синусоидальной мощности, DIN относится к немецкому институту стандартизации, RMS, AES, PMPO– западные стандарты. Наиболее объективными считаются показатели номинальной (Nominal) и среднеквадратичной мощности (RMS), самым «несерьезным» считается стандарт PMPO, так как по нему сложно действительно объективно оценить мощность акустических систем. Существуют формулы, которые позволяют хотя бы грубо перевести одну мощность в эквивалент другой.

Наиболее простой для покупателя вариант в подборе АС и усилителя – это выбрать устройства одной фирмы, так как обычно крупные компании производят конкретные серии усилителей в связке с конкретными АС, многократно проверяя надежность таких комплектов и оптимизируя их работу. Подсказкой могут послужить брошюры выпускаемые производителями, в которых описаны оптимальные варианты сочетания серий усилителей с АС.

Сопротивление. Необходимо не забывать о соответствии сопротивлений устройств. Так для усилителя в технических характеристиках обычно указываются несколько мощностей для рабочих сопротивлений (например, 2000 Вт для 8 Ом / 4000 Вт для 4 Ом / 6000 Вт для 2 Ом). Наиболее популярные сопротивления АС – 8 и 4 Ом, а с сопротивлениями 2 Ом не каждый усилитель сможет работать. Эти особенности перекликаются с известными понятиями последовательного и параллельного соединения АС. Часто бывают ситуации, когда на стереоусилитель нужно нагрузить четыре колонки. Если, к примеру, подключить четыре 4-омных колонки к двухканальному усилителю последовательно, то их суммарное сопротивление составит 16 Ом. Мы не опускаемся до опасных значений сопротивления, но теряем в мощности при таком соединении. При параллельном соединении вырастает выходная мощность, однако, в нашем случае сопротивление падает до 2 Ом. Это означает, что усилитель будет заметно больше греться из-за большего тока. И вообще, до использования такого подключения следует удостовериться в паспорте усилителя, что он работает с 2-омной нагрузкой, а то быть беде. Считается, что на 2-омной нагрузке снижается способность усилителя контролировать движение диффузора динамика, что может проявиться в размытом звуке баса.

Сечение провода. Все, наверное, понимают, что хотя сопротивление кабеля низкое, но оно есть, а значит, вызывает все-таки падение напряжения. То есть, уровень сигнала падает, особенно на высоких частотах. Фишка в том, что сопротивление зависит не только от материала и длины провода, а и от площади его поперечного сечения. Чем больше сечение – тем меньше сопротивление. В технических характеристиках к кабелю должно указываться погонное сопротивление. Это значит, что вооружившись калькулятором, вы можете подсчитать, отталкиваясь от нужной вам длины, какое сопротивление будет у проводов.

Фаза. При подключениях пассивных АС очень важно соблюдать совпадение фаз динамиков. Это значит, что диффузоры всех динамиков в любой момент времени должны смещаться в одном направлении. Обычно для удобного подключения на динамиках и проводах отходящих от них производитель обозначает контакты пометками (+) и (-). При неправильной фазировке, диффузоры динамиков будут двигаться в противоположном направлении и тем самым гасить в ноль все повторяющиеся в их сигналах амплитуды. Так как в стереосигнале практически всегда басовая составляющая одинакова (имеется в виду полоса примерно в пределах 30 – 130 Гц), то эта часть сигнала в «антифазовом» режиме будет исчезать. На практике можно увидеть картину, когда стоящие две колонки по отдельности отдают нормальный звук. При одновременном включении НЧ составляющая пропадает. Это значит, что у одной из колонок подключены неправильно контакты плюс и минус.

Разъемы. Наиболее популярными для профессиональных усилителей являются разъемы Speakon, XLR, TS, Euroblock, а также винтовые зажимы.

XLR, TRS/TS, Euroblock – используются для подключения входного в усилитель сигнала.

Speakon, TS, винтовые зажимы – для подключения акустических систем к усилителю.

Разъем TS. Подключаются контакты так: к контакту Tip (наконечник) подключается сигнальный контакт (+), к контакту Sleeve (гильза) подключается (-).

Разъемы Speakon бывают трех видов: 8-контактные, 4-контактные и 2-контактные. Самые популярные 4-контактные – они используются для подключения двухполосных АС. Для подключения трехполосных применяются 8-контактные. Благодаря своей конструкции очень надежный разъем. После соединения с гнездом штекер нужно провернуть по направлению часовой стрелки для фиксации контактов.

Винтовые зажимы позволяют фиксировать провода со специальными металлическими зажимами и просто зачищенные оголенные кончики проводов.

Маршрутизация.В большинстве современных стереоусилителей доступны режимы маршрутизации Stereo, Parallel, Bridge. Обычно два канала подписываются обозначениями «A» и «B». Режим Stereo обеспечивает работу двух независимых каналов, режим Parallel обеспечивает параллельную подачу сигнала с входа A на выход A и B, при этом вход B – не активен, но для каждого выхода есть свой регулятор громкости, а режим Bridge (мостовой режим) поможет предоставить максимальную мощность на одну колонку, при этом активен регулятор A.

Схема подключения (режим Stereo):

Схема подключения (режим Parallel):

Схема подключения (режим Bridge):

В приведенных выше схемах подключение АС в мостовом режиме выполнено на разъеме винтовые зажимы. Однако это не единственный разъем, на котором можно реализовать мостовой режим. Рассмотрим детальнеетакое подключение на разъеме Speakon. Контакты разъема:

Для подключения мостового режима провода подводятся к контактам выхода канала A (контакты 1+ и 2+):

Подключение колонок к усилителю на разъемах Speakon для параллельного и стереорежима выполняются одинаково, разница только в самой маршрутизации внутри усилителя.

Стереорежим:

Параллельный режим:

Из схем видно, что подключение стерео можно выполнить как на двух разъемах Speakon, так и на одном. При двойном подключении на каждом разъеме используются контакты 1+ и 1-, при подключении на одном разъеме двух колонок в одном штекере используются все четыре контакта 1+, 1-, 2+, 2-. Изменение режимов в усилителе может быть реализовано в виде физического переключателя или в меню управления DSP-процессора.



Разделение на полосы. Следующий вопрос неразрывно связан с предыдущим. Так как профессиональный усилитель одинаково успешно может работать как с широкодиапазонными АС, так и с сабвуферами, очень удобно, когда усилитель оборудован встроенным кроссовером. Это позволяет избавиться от необходимости в дополнительном аппаратном устройстве и дополнительной коммутации. Так как при использовании сателлитов с сабвуферами рекомендуется срезать НЧ составляющую, усилитель со встроенным кроссовером должен реализовывать три функции – НЧ фильтр, ВЧ фильтр, полный диапазон.

Рассмотрим варианты подключения АС к одному двухканальному усилителю с кроссовером. Начнем с простого.

Обычный режим стерео с двумя широкополосными колонками:

Моно режим с одним сабвуфером и одним сателлитом:

Такой режим предпочтительнее использовать тогда, когда, сигнал стерео не требуется, а к басовой характеристике предъявляются повышенные требования.

Биампинг и бивайринг (Bi-Amping и Bi-Wiring). Чтобы рассмотреть следующее подключение нужно понять, что такое биампинг. Биампинг – это схема подключения, при которой каждому динамику двухполосной акустической системы требуется отдельный канал усилителя. То есть, в такой АС просто отсутствует встроенный кроссовер и каждый из двух подводимых к колонке каналов должен быть соответственно настроен на НЧ или СЧ/ВЧ полосу. Бивайринг – это схема подключения, при которой от одного канала усилителя подводятся отдельно провода к НЧ динамику и СЧ/ВЧ динамику. Так как подсоединяются они все равно к одному каналу усилителя, то получается, что он должен быть широкополосный, а значит в акустической системе должны быть установлены НЧ и ВЧ фильтр для каждого динамика. То есть, тот же кроссовер, только на какой-то раздельной конструкции с фильтрами. Выгода от такого способа подключения сомнительна, в отличие от биампинга. Биампинг может быть полезен в случаях, когда по каким-либо причинам в АС невозможно разместить кроссовер.

Подключение двухполосной АС по схеме биампинг:

Все принципы согласования усилителя и динамиков актуальны и для многоканальных усилителей. Разница, лишь в количестве каналов и акустических систем, также усложняется маршрутизация таких усилителей. Любой многоканальный усилитель  теоретически может быть заменен набором двух и одноканальных усилителей.

Кроме рассмотренных нами подключений активной и пассивной акустических систем, еще можно затронуть отдельное направление – подключение трансляционных акустических систем.

Трансляционная акустика. Это оборудование принципиально отличается от пассивной и тем более от активной акустики. Особенность трансляционных систем в том, что благодаря использованию понижающих и повышающих трансформаторов в конструкциях усилителей и АС, достигается качественная передача звука на большие расстояния. Поэтому эта система озвучивания востребована на предприятиях, в офисах, супермаркетах и т. п. Естественно, что, не имея большого опыта, самому очень сложно спроектировать и настроить систему трансляции, лучше доверить это дело профессионалам.

Рассмотрим основные принципы подключения трансляционных акустических систем:

• существуют линии трансляции с уровнем напряжения сигнала 240 В, 100 В, 70 В, 30 В и другие. Выводы АС должны соответствовать напряжению линии, то есть иметь соответствующее входное напряжение;
• при подключении акустических систем к усилителю следует помнить о том, что их общая мощность не должна превышать мощность усилителя;
• при доступных режимах на усилителях 100 В и 70 В, акустические системы можно переключить с линии 100 В на линию 70 В. При этом мощность этих АС упадет в два раза, в то же время их количество можно увеличить в два раза.
• некоторые динамики имеют выводы не только на высокоомную нагрузку, но и на низкоомную. Обычно на корпусе подписано назначение контактов, важно при подключении не перепутать их.
• выбор выводов трансформатора АС – чем меньше сопротивление АС вы выберите, тем большую мощность он выдаст.

Как подключить сабвуфер к компьютеру?

Чтобы звук был максимально объемным и многогранным, стандартных колонок недостаточно, даже если это техника премиум-класса. Для высокого качества передачи звукового сигнала нужен сабвуфер. Чтобы эффективно использовать это оборудование, его нужно правильно подключать и настраивать. О подключении сабвуфера к компьютеру пойдет речь в статье.

Как правильно подключать?

Перед тем как приступить к описанию подключения сабвуфера к компьютерному блоку, стоит обозначить, что собой представляет данное оборудование.

Сабвуфер – это специальный отдельный динамик, который проигрывает низкие частоты. При его отсутствии звук становится «плоским», теряя насыщенность. А также используется термин – низкочастотный динамик или низкочастотная колонка.

Выделяют два вида сабвуферов – активный и пассивный.

Активный – это полноценная акустическая конструкция, включающая вмонтированный усилитель мощности. При помощи этой техники пользователь может настроить волну по различным параметрам, включая амплитуду. Для улучшения звука оборудование урезает колебания на высоких частотах. Активный сабвуфер подключают к источнику звука и акустике.

Второй вариант лишен встроенного усилителя мощности. Поэтому для использования пассивный сабвуфер нужно обязательно синхронизировать с усилителем или стереоколонками. При сквозном подключении качество звучания существенно падает. Снижается не только динамичность и насыщенность, но и громкость. Техника лишена инструментов, с помощью которых можно настроить звук.

Большинство пользователей имеют дело с низкочастотными динамиками, которые являются частью акустической системы в следующих конфигурациях: 2. 1; 5.1 и 7.1. Как правило, процесс подключения данных музыкальных систем к компьютеру или ноутбуку не составляет труда. Даже если пользователь не имеет опыта обращения с акустикой, нужно только определить, к каким портам подключаются колонки различных типов.

Многие сталкиваются с трудностями при сопряжении низкочастотной колонки. А также проблемы могут возникнуть при подключении автомобильной акустики или настройки нового оборудования. Стоит рассмотреть данный процесс, который различается в зависимости от типа используемого оборудования.

Активную акустику

Первым делом рассмотрим особенности синхронизации активного сабвуфера. Данный вид акустики – это специальная система, которая представляет собой динамик и вспомогательную электронику для полноценного звучания и усиления (ресивер и усилитель). За счет данного строения оборудование можно подсоединить к ПК без усилителя, так как он уже встроен.

Такой вариант колонок обладает двумя видами портов.

• Вход. Он необходим, чтобы получить звуковой сигнал от компьютера или любого другого источника музыки.
• Выход. Этот разъем нужен, чтобы подключить к низкочастотной колонке остальные динамики.

Разберем, как выполняется подключение.

• Внимательно остановимся на первом виде портов – гнезда в формате RCA, также известные многим пользователям как «тюльпаны». Для синхронизации сабвуфера с компьютером необходимо использовать специальный переходник с RCA на 3,5 миллиметра male-male (miniJack). Некоторые акустические системы с НЧ-колонкой продаются в комплекте с переходником для ПК, но в большинстве случаев его нужно приобретать отдельно.

• С одной стороны переходник подключают в соответствующий разъем на сабвуфере, а с другой – в порт на звуковой карте компьютера или ноутбуке, рассчитанный для подключения НЧ-колонки (разъем желтого/оранжевого цвета).

• Если в компьютере установлена новая модель звуковой карты, на ней будут все необходимые разъемы для подключения систем с конфигурацией 5.1 или 7.1. В противном случае для подключения остальных колонок можно использовать сабвуфер.

• В этом случае также обязательно пригодится переходник с «тюльпаном» на miniJack 3.5 mm, однако другого типа – male-female.

• Если на компьютере отсутствует отдельный разъем для подключения, не стоит беспокоиться. Современное электронное оснащение активной низкочастотной колонки самостоятельно скорректирует звук, чтобы он звучал максимально качественно.

Основные преимущества таких акустических систем заключается в компактных размерах и комфортном подключении из-за отсутствия большого количества проводов.

Из минусов можно отметить недостаточную мощность звучания. Комплекты звукового оборудования, которые демонстрируют высокие показатели, стоят дорого и недоступны для большинства покупателей.

Пассивные колонки

Теперь рассмотрим особенности синхронизации пассивных НЧ-колонок. Данный вид оборудования не укомплектован никакой дополнительной «начинкой», поэтому для их оптимальной работы обязательно нужно использовать промежуточное устройство, такое как ресивер или усилитель.

Процесс подключения очень прост и понятен. Работа выполняется по следующей схеме: источник сигнала (мы рассматриваем персональный компьютер или ноутбук) – усилитель – сабвуфер. Если используемое дополнительное оборудование имеет множество различных разъемов, к нему можно подключить все звуковое оборудование.

Синхронизация системы происходит при помощи нужных кабелей, которые включены в комплектацию оборудования. Для удобства пользователей производители используют специальные обозначения около портов, а также применяют цветовую разметку. При необходимости нужно подготовить переходники.

После того как компьютер и сабвуфер синхронизированы с усилителем, и к нему подключены остальные колонки, можно включить оборудование и проверить его на работоспособность.

Главное преимущество пассивного сабвуфера – высокая мощность. Недостаток заключается в том, что для работы обязательно необходимо использовать усилитель. А также для синхронизации используется большое количество проводов.

Подключение автомобильного сабвуфера

Современные НЧ-колонки для автомобилей могут похвастаться компактностью и отменной производительностью. Модели, обладающие высокой мощностью, нуждаются в источнике питания на 12 вольт. Можно использовать блок питания от компьютера. Обязательно обратите внимание на то, чтобы выходная мощность БП совпадала с показателем мощности встроенного или внешнего усилителя. При недостаточной производительности компьютерного блока звуковое оборудование будет работать не в полную силу.

Устройства данного типа не рассчитаны на домашнее использование, поэтому их форма и конструкция отличаются, а подключение обладает некоторыми особенностями.

Внимательно рассмотрим процесс подсоединения пассивного сабвуфера с усилителем.

• Первым делом необходимо включить и запустить БП. Для этого нужно замкнуть на шнуре определенные контакты 24 pin (20+4).
• После понадобятся провода, которые можно отсоединить от коннектора (к примеру, molex). Купить его можно в магазине электроники или компьютерной техники. Для работы необходим черный и желтый кабели – минус 12 В и плюс 12 В соответственно.
• Подключение проводится с учетом полярности. Ее обязательно указывают на корпусе усилителя.
• Чтобы запуск прошел успешно, средний кабель (полярность плюс) также нужно подсоединить. Для работы используйте перемычку.
• Теперь следует подсоединить сабвуфер к усилителю. Если усилитель оснащен двумя канала – с одного берем «+», а с другого «-».
• Провода от других колонок подключают к портам «тюльпаны».
• ПК соединяют с усилителем при помощи переходников RCA – 3.5 миллиметров (miniJack), формат male-male.

Заметка: при использовании активного оборудования синхронизация происходит аналогичным образом.

Настройка звука

После того как звуковое оборудование подключено к компьютеру, необходимо выполнить соответствующие настройки на компьютере. Проверка акустической системы поможет убедиться, что все кабели подключены правильно. Чтобы выполнить проверку и настройку, нужно включить компьютер и дождаться полной загрузки операционной системы.

Первое, что следует проверить – наличие программного обеспечения, необходимого для работы. Если вы используете новое акустическое оборудование, вместе с ним в комплекте должен быть диск с драйвером. При его отсутствии программу можно скачать с сайта производителя и установить на компьютер.

ОС Windows при подключении нового устройства оповещает пользователя об оборудовании всплывающим окном и автоматически проверяет наличие драйвера, а также его работоспособность.

Порядок действий включает ряд шагов.

• Запустите и установите ПО.

• Перезагрузите компьютер.

• На панели задач (по умолчанию она находится внизу рабочего стола) найдите значок в виде динамика. Кликните по нему один раз правой кнопкой мыши. Как только откроется контекстное меню, зайдите во вкладку «Параметры громкости».

• Далее выбирайте используемую акустическую систему. Перед включением звука на ПК установите оптимальный уровень громкости используемого устройства.

• Для точной настройки качества звука многие используют диспетчер Realtek с понятным и простым меню.

Чтобы проверить акустику, нужно сделать следующее:

• кликните правой кнопкой мыши на значок динамика и откройте вкладку «Устройства воспроизведения»;

• в окне «Воспроизведение» выберите используемое оборудование и при нажатии правой кнопкой мыши зайдите в раздел «Проверка».

О том, как подключить сабвуфер к компьютеру, смотрите далее.

Dynaudio Sub 3. Руководство пользователя. Русский. Работа

Работа

Подключение сабвуфера

Входы сабвуфера

Dynaudio Sub 3 поддерживает два разных входных сигнала:

SUB I/O — LFE/Slave In

Этот вход позволяет подключать канал LFE (Low Frequency Effect), который используется в системах домашнего кинотеатра для воспроизведения низкочастотных эффектов.

Сигнал:

• воспроизводится сабвуфером,
• направляется на выход SUB I/O — LFE/To Slave для подключения второго сабвуфера.

Регулятор SUB Lowpass не влияет на этот вход.

Вход SAT/SUB

Этот вход позволяет подключить широкополосный сигнал от процессора или приемника (с выхода предусилителя).

Сигнал:

• воспроизводится сабвуфером,
• направляется на разъем выхода SAT. Низкие частоты подавляются ФВЧ в соответствии с настройкой SAT Highpass,
• направляется на выход SUB I/O — LFE/To Slave для подключения второго сабвуфера. Высокие частоты подавляются в соответствии с настройкой SUB Lowpass.

УВЕДОМЛЕНИЕ

При неправильном подключении возможно повреждение устройства

Перед подключением Sub 3 установите выключатель питания в положение OFF.

Включайте сабвуфер (сетевой выключатель в положение ON) только после того, как полностью завершите все подключения и правильно закончите этапы настройки.

Примечание

Все входы и выходы Sub 3 относятся к низковольтным соединениям. Поэтому ни один выход усилителя мощности не должен подключаться к сабвуферу, и пассивные колонки нельзя напрямую подключать к сабвуферу!

Подключение одиночного сабвуфера

1. Для подключения входа SAT/SUB

• С выхода предусилителя вашего процессора или приемника, компьютера или плеера (часто помеченного как Pre Out или Front Out) подключают стереокабель RCA ко входу сабвуфера SAT/SUB.

Этот сигнал не должен быть уже обработан процессором или приемником.

Обратите внимание на настройки вашего процессора или приемника.

2. Для подключения канала LFE:

• С низковольтного выхода процессора или приемника (не с того выхода, что идет на колонки!) для сабвуфера (часто обозначается как «выход на сабвуфер», «Sub out» или «LFE»), подключите моно-кабель RCA-RCA ко входу сабвуфера SUB I/O — LFE/Slave IN.

Обратите внимание на настройки вашего процессора или приемника.

• Установите переключатель MODE в положение LFE.

Примечание

Вы также можете использовать оба типа подключения. Оба сигнала будут объединены в Sub 3 и соответственно маршрутизированы.

Это позволяет Sub 3 воспроизводить как информацию канала LFE, так и басовый диапазон подключенных сателлитных колонок

Подключение нескольких сабвуферов

Dynaudio Sub 3 можно использовать автономно или совместно с несколькими сабвуферами. Использование нескольких устройств может оказаться полезным, если комната для прослушивания достаточно велика или имеет сложные акустические условия (например, резонансы помещения, для получения дополнительной информации см. также раздел «Размещение сабвуфера»).

При использовании двух или более сабвуферов первый из них (обозначенный «Master») управляет остальными сабвуферами (они обозначены «Slave») через кабель сабвуфера.

Для подключения нескольких сабвуферов:

1. Подключите первый сабвуфер к процессору или приемнику как описано выше.
2. Установите переключатель режима первого сабвуфера в LFE.
3. Выход OUT – To Slave первого сабвуфера подключите моно-кабелем RCA-RCA ко входу SUB I/O – LFE/Slave IN следующего сабвуфера. Теперь он будет ведомым (Slave).
4. Установите переключатель MODE второго сабвуфера в положение Slave.

• Остальные сабвуферы можно подключить аналогично. Установите переключатели MODE всех остальных сабвуферов также в положение Slave.

Примечание

Во избежание помех и шума рекомендуется использовать качественные, хорошо экранированные кабели.

При использовании нескольких сабвуферов в конфигурации Master-Slave рекомендуется, чтобы сабвуферы были одинаковой модели.

Если вы хотите использовать несколько сабвуферов с отдельным управлением, установите переключатели «Input» на всех сабвуферах в положение «LFE».

На выходе на сабвуфер с усилителя, процессора или приемника используйте разветвитель.

Подключение акустических систем

В системах домашних кинотеатров «управление басами» означает, что распределение низких частот на сабвуфер и колонки управляется настройками процессора или приемника. Если ваше оборудование не обеспечивает управление басами или если вы хотите использовать Sub 3 совместно с обычной стереосистемой, низкочастотная настройка подключенных колонок может управляться средствами Sub 3. Согласование сабвуфера и колонок не только улучшает звук, но и освобождает усилитель мощности и подключенные колонки от некачественного воспроизведения басов. Дополнительные пояснения вы сможете найти в главе «Подключение сабвуфера».

Для подключения колонок:

1. Подключите сабвуфер к процессору или приемнику как описано в разделе «Подключение одиночного сабвуфера».
2. Выход сабвуфера SAT Output соедините кабелем RCA со входом Main In усилителя мощности, который используется с вашими колонками.

Примечание

В стереосистемах нет канала LFE. В этом случае просто подключите передние выходы процессора или приемника (Front Out/Pre Out) к сабвуферу.

Сигналы, подключенные к входу SAT/SUB, подаются на выход OUT – To Slave для подключения другого сабвуфера.

Включение и выключение сабвуфера

Как только вы убедитесь, что все необходимые соединения были сделаны, можно включить сабвуфер и подключенные компоненты.

• Установите выключатель питания POWER на задней панели сабвуфера в положение ON (включено).

Светодиодный индикатор состояния на задней панели сабвуфера светится красным.

Режим питания (Power mode)

После включения Sub 3 следует выбрать режим питания (Power mode):

• ON: Усилитель постоянно включен.
• AUTO: Включен режим автоматического управления питанием.

Режим автоматического управления питанием

• При появлении музыкального сигнала встроенный усилитель активируется автоматически. Светодиодный индикатор состояния на задней панели сабвуфера загорается зеленым. Пока на входе сабвуфера есть сигнал, устройство остается включенным.
• Через 15-20 минут отсутствия какого-либо входного сигнала сабвуфер автоматически переключается в режим отключения звука. Светодиодный индикатор состояния на задней панели сабвуфера светится красным.

Установка громкости (GAIN)

ВНИМАНИЕ

Звук высокой громкости

• Чтобы избежать повреждения слуха, не слушайте подолгу музыку на высокой громкости.

Правильная установка громкости является важным аспектом в достижении хорошо сбалансированной комбинации колонок. Дополнительную информацию см. в разделе «Конкретные рекомендации» или обратитесь за помощью к местному дилеру Dynaudio.

• Вращайте регулятор GAIN, пока не получите правильную настройку.

Примечание

Громкость не регулируется, если сабвуфер находится в режиме Slave. В этом случае громкость регулируется настройкой главного (Master) сабвуфера.

Выбор частоты среза для фильтра сабвуфера

(SUB Lowpass)

Ручка SUB Lowpass позволяет задать частотный диапазон сабвуфера. Выше выбранной частоты уровень звука быстро падает.

Правильная настройка этой частоты среза важна для получения хорошего баланса сабвуфера и акустических систем.

Для выбора частоты среза:

Установите SUB Lowpass на желаемую частоту среза ФНЧ от 50 до 150 Гц.

Примечание

В большинстве аудио и видео систем частота среза сабвуфера уже установлена ​​функцией управления басами вашего процессора или приемника. Дополнительную информацию см. в руководстве пользователя для вашего процессора или приемника. Если это возможно, отключите все настройки. Если ваш процессор или приемник не позволяет отключить управление басами, установите его ФНЧ на нужную частоту и поставьте регулятор SUB Lowpass на максимальное значение (поверните вправо до 150 Гц).

• Также обратите внимание на инструкции, приведенные в руководстве пользователя для ваших колонок и обратитесь к разделу «Частоты среза» для получения дополнительной информации.

настройка фазы

(Phase)

Настройка фазы позволяет настроить соотношение фаз между сабвуфером и основными колонками. Если сигнал на каком-либо сабвуфере или основной колонке немного задерживается относительно других сигналов, это может привести к уменьшению уровня басов в совокупной АЧХ, где они накладываются друг на друга. Фазовое соотношение между сабвуфером и сателлитными колонками сильно зависит от относительного расстояния, конструкции и принципов работы основных колонок. На рисунке слева показан случай, когда фаза сабвуфера и основных колонок подобрана неверно в критической области перекрытия частот, что значительно снижает акустический уровень в помещении для прослушивания в этой частотной области.

Чтобы найти правильную настройку фаз:

1. Включите воспроизведение трека со значительным уровнем басов, которые также охватывают область перекрытия частот.
2. Попробуйте менять положения переключателя PHASE с 0° на 180° и наоборот. Выберите настройку, при которой вы слышите больше басов.

Установка частоты среза ФВЧ для сателлита

(Highpass)

В зависимости от возможностей колонок по воспроизведению басов, диапазоны частот сабвуфера и колонок могут перекрываться в зоне от 50 до 150 Гц. Если система не согласована должным образом, в совокупной АЧХ возникает пик или провал и, следовательно, получается звук более низкого качества. Кроме того, небольшие колонки и маломощные усилители будут сильно влиять на воспроизведение низкочастотных сигналов, что также негативно скажется на качестве звука. Поэтому имеет смысл ограничить диапазон низких частот подключенных колонок (так называемых «сателлитов») с помощью фильтра верхних частот (ФВЧ). В Dynaudio Sub 3 у фильтра есть три положения:

• Flat — без ограничений
• 60 Hz — не пропускаются частоты ниже 60 Гц.
• 80 Hz — не пропускаются частоты ниже 80 Гц.

Для установки частоты среза:

• Переключите SAT Highpass в нужное положение.

Примечание

В большинстве аудио и видео систем частота среза сабвуфера уже установлена с помощью ​​функции управления басами вашего процессора или приемника. Дополнительную информацию см. в руководстве пользователя для вашего процессора или приемника.

Вы можете решить, будете ли вы использовать для установки частоты среза процессор (приемник) или сабвуфер. Просто позаботьтесь о том, чтобы не устанавливать его дважды, установите второй из них в положение Flat.

4 способа и настройка в Виндовс

«Родных» динамиков монитора или лэптопа для хорошего звука не хватает, это — факт. Из такой ситуации выхода обычно два: наушники (но это — вариант исключительно «на одного») или колонки. И если с аппаратами 2.0 проблем обычно не возникает, то стереопару с сабвуфером или целый домашний кинотеатр подсоединить уже сложнее. Разделы ниже посвящены способам правильного подключения акустических систем к ПК.

Выбор места для колонок

Прежде, чем подключать акустику к компьютеру, необходимо выбрать подходящее место для системы. Существуют определенные правила размещения колонок, которые действуют не только для мультиканального звука, но и для стереосистем. Только так можно получить максимум качества от звучания.

Стереосистема 2.0:

1. Рекомендуемое расстояние между колонками — не меньше полутора метров. Кроме того, они должны находиться параллельно друг другу. Чтобы пользователь получил необходимый звук, колонки должны «смотреть» на место прослушивания, например, на диван или рабочий стол. Размещенные сателлиты должны визуально напоминать треугольник.
2. Ставить девайсы по углам комнаты — это ошибка, из-за которой ощутимо теряются низкие басы.
3. Для «правильного» звука рекомендуется использовать стойки, которые располагают так, чтобы сателлиты находились в 40-50 см от пола. Идеальный вариант расположения — на уровне ушей.
4. Акустическую систему не следует загораживать мебелью или монтировать в ниши. Это приведет к нарушению движения звуковой волны и к потере качества звука.
5. Ставить колонки вплотную к стене тоже не рекомендуется, так как это нарушает частотный баланс.

Совет для владельцев систем 2.1: не стоит ставить сабвуфер в центре — получится звуковая каша. Подробнее о размещении саба — ниже.

Смотрите также: Как выбрать акустическую систему: 3 критерия

Мультиканальный звук 5.1

• Пара «фронтов» устанавливается идентично стереопаре 2.0, как было описано выше.
• Пара тыловых колонок в идеале должна быть зеркальным отражением фронтальной стереопары.
• Центральный — речевой — канал устанавливается как можно ближе к монитору, что дает возможность комфортно и целостно воспринимать диалоги, вокальные партии.
• Сабвуфер устанавливается на полу. Не следует ставить его в центре, так как мощный бас заглушит другие частоты, а низкие получатся слишком насыщенными. Можно поэкспериментировать при выборе оптимального места, исходя из конкретного помещения.

Как подключить акустику к компьютеру

Способов подключения аудиосистем к ПК не так уж и много. Это можно сделать:

• с помощью кабеля или без проводов — зависит от типа и возможностей системы;
• прямое — без отдельного усилителя или аудиоинтерфейса;
• непрямое — с использованием усилителя.

Ниже рассматриваются эти методы поканального подключения акустики.

Интересно: ТОП-10 лучших акустических систем 2.1: изучаем самые популярные колонки с сабвуфером

Акустические системы пассивного типа

Случай непрямого подсоединения: колонки связываются с усилком посредством соответствующего кабеля, типа модели от 2E, после чего в усилитель подключается провод с необходимым разъемом — как правило, «тюльпаном» — с одной стороны, и mini-jack — с другой. Миниджек нужно вставить в гнездо компьютера. Обычно такой вход на ПК помечен зеленым или значком наушников.

Примечание: чаще всего для корректного подключения стереозвука необходим переходник, с одной стороны которого расположены разъемы типа RCA — «тюльпаны» — для левого и правого канала, а с другой — mini-jack.

Акустические системы активного типа 5.1

У такой акустики уже есть усилитель звука, который встроен в сабвуфер. В нем же расположены гнезда для подсоединения нижеследующих компонентов:

1. Фронтальная стереопара: FL и FR, для левого и правого каналов.
2. Для голосового канала (центрального): вход обозначается как CEN.
3. Тыловая стереопара обозначается как RR и RL, как и в случае с фронтами — для правого и левого каналов.

Чтобы подключить мультиканальную АС к ПК и получить достойный звук необходимо, чтобы на нем был установлен звуковой интерфейс или был встроен соответствующий аудиочип. Он есть в большинстве материнских плат.

В тему: Активные и пассивные колонки — в чем разница: 3 критерия выбора

Настройка звука 5.1 в Windows 7/10

Подключение акустической системы к источнику звука решает задачу лишь на 50%. Чтобы все работало правильно, необходимо настроить подсоединенное оборудование. Пошаговое руководство — в таблице.

Подключение колонок через S/PDIF

Этот интерфейс разработан для передачи звука от одного девайса другому в цифровом формате. Поскольку сигнал не преобразуется в аналоговый, качество звучания не снижается.

Проблем с подключением быть не должно. Отличается только тип связи ПК с «приемником». Достаточно подсоединить провод к нужному входу компьютера (цифровому) и воткнуть его в соответствующий входной разъем на устройстве-приемнике.

Важно: если драйвер не распознает тип подключения, потребуется переназначить порт выхода сигнала, изменив его с аналога на цифру. Это делается в настройках ОС.

Подборка: ТОП-5 лучших акустических систем 5.1

Подключение Bluetooth-акустики

Правильно подключить блютуз-акустику к компьютеру — проще простого. Все, что требуется от пользователя, описано в таблице.

В дополнение: Как выбрать колонки для компьютера и ноутбука: 3 подборки лучших систем

Правильно подключить стереоколонки, а также мультиканальную акустическую систему формата 5.1 к компьютеру несложно. Главное, подсоединить все кабели как надо и настроить звуковоспроизведение в самом ПК. Инструкция годится как для Виндовс 7, так и для десятой версии этой ОС. Правда, могут несколько отличаться названия вкладок. Впрочем, разница столь несущественна, что вопросов не вызовет.

Как подключить сабвуфер к компьютеру

Сабвуфер – это колонка, способная воспроизводить звук в низком диапазоне частот. В некоторых случаях, например, в программах настройки звука, в том числе и системных, можно встретить название «НЧ динамик». Акустические системы, оборудованные сабвуфером, помогают извлечь из звуковой дорожки больше «жира» и придать музыке больше красок. Прослушивание композиций некоторых жанров – тяжелого рока или рэпа – без низкочастотной колонки не принесет такого удовольствия, как с ее использованием. В этой статье мы поговорим о разновидностях сабвуферов и способах их подключения к компьютеру.

Подключаем сабвуфер

Чаще всего нам приходится иметь дело с сабвуферами, входящими в состав акустических систем разных конфигураций – 2.1, 5.1 или 7.1. Подключение таких устройств, в виду того, что они предназначены для работы в паре с компьютером, или DVD-плеером, обычно не вызывает затруднений. Достаточно определить, к какому разъему подсоединяется тот или иной тип колонок.

Подробнее:
Как включить звук на компьютере
Как подключить домашний кинотеатр к компьютеру

Трудности начинаются тогда, когда мы пытаемся включить сабвуфер, представляющий собой отдельную колонку, купленную в магазине или ранее входящую в комплект другой акустической системы. Некоторых пользователей также интересует вопрос, каким образом можно использовать мощные автомобильные сабвуферы в домашних условиях. Ниже обсудим все нюансы подключения для разных видов устройств.

Низкочастотные колонки бывают двух типов – активные и пассивные.

Вариант 1: Активная НЧ-колонка

Активные сабвуферы представляют собой симбиоз из динамика и вспомогательной электроники – усилителя или ресивера, необходимого, как нетрудно догадаться, для усиления сигнала. Такие колонки имеют два вида разъемов – входные для получения сигнала от источника звука, в нашем случае, компьютера, и выходные – для подключения других динамиков. Нас интересуют первые.

Как видно на изображении, это гнезда типа RCA или «Тюльпаны». Для того чтобы соединить их с компьютером, потребуется переходник с RCA на miniJack 3.5 mm (AUX) типа «male-male».

Один конец переходника включается в «тюльпаны» на сабвуфере, а второй — в разъем для НЧ колонки на звуковой карте ПК.

Все проходит гладко, если карта имеет необходимый порт, но как быть, когда ее конфигурация не позволяет пользоваться никакими «лишними» колонками, кроме стерео?

В этом случае на выручку и приходят выходы на «сабе».

Здесь нам также понадобится переходник RCA – miniJack 3.5 mm, но немного другого вида. В первом случае это был «male-male», а во втором – «male-female».

Не стоит беспокоиться о том, что выход на компьютере специально не предназначен для низких частот – электронная начинка активного сабвуфера сама «разведет» звук и звучание будет корректным.

Достоинства таких систем – компактность и отсутствие лишних проводных соединений, так как все компоненты помещены в один корпус. Недостатки вытекают из достоинств: такая компоновка не позволяет получить довольно мощное устройство. Если же производитель хочет иметь более высокие показатели, то вместе с ними возрастает и стоимость.

Вариант 2: Пассивная НЧ-колонка

Пассивные сабвуферы никакими дополнительными блоками не оборудованы и для нормальной работы требуют промежуточного устройства – усилителя или ресивера.

Сборка такой системы производится с помощью соответствующих кабелей и, если требуется, переходников, по схеме «компьютер – усилитель – сабвуфер». Если вспомогательное устройство оборудовано достаточным количеством выходных разъемов, то к нему также можно подсоединить и акустическую систему.

Достоинство пассивных низкочастотных колонок заключается в том, что их можно сделать весьма мощными. Недостатки – необходимость приобретения усилителя и наличие дополнительных проводных соединений.

Вариант 3: Автомобильный сабвуфер

Автомобильные сабвуферы, в большинстве своем, отличаются высокой мощностью, что требует дополнительно источника питания 12 вольт. Для этого отлично подходит обычный БП от компьютера. Обратите внимание на то, чтобы его выходная мощность соответствовала мощности усилителя, внешнего или встроенного. Если БП окажется «слабее», то аппаратура не будет использовать все свои возможности.

В силу того, что такие системы не предназначены для домашнего использования, в их конструкции имеются некоторые особенности, требующие нестандартного подхода. Ниже приведем вариант подключения пассивного «саба» с усилителем. Для активного устройства манипуляции будут аналогичными.

1. Для того чтобы компьютерный блок питания включился и стал подавать электричество, его необходимо запустить, замкнув определенные контакты на кабеле 24 (20+4) pin.

   Подробнее: Запуск блока питания без материнской платы

2. Далее нам потребуется два провода – черный (минус 12 В) и желтый (плюс 12 В). Взять их можно от любого коннектора, например, «molex».

3. Провода подключаем в соответствии с полярностью, которая обычно указана на корпусе усилителя. Для успешного запуска нужно также подсоединить и средний контакт. Это «плюс». Сделать это можно перемычкой.

4. Теперь соединяем сабвуфер с усилителем. Если на последнем два канала, то с одного берем «плюс», а со второго «минус».

   На колонке провода подводим к RCA-разъемам. Если имеются соответствующие навыки и инструменты, то к концам кабеля можно подпаять «тюльпаны».

5. Компьютер с усилителем соединяем с помощью переходника RCA-miniJack 3.5 male-male (см. выше).

6. Далее, в редких случаях, может потребоваться настройка звука. Как это сделать, читайте в статье по ссылке ниже.

   Подробнее: Как настроить звук на компьютере

   Готово, можно пользоваться автомобильной НЧ-колонкой.

Заключение

Сабвуфер позволит вам получать больше удовольствия от прослушивания любимой музыки. Подключить его к компьютеру, как видите, совсем несложно, нужно лишь вооружиться необходимыми переходниками, и, конечно же, знаниями, которые вы получили в этой статье.

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ

Как подключить сабвуфер к усилителю: Руководство по настройке звука

Подключение к стереосистеме

Теперь, когда вы узнали, как подключить сабвуфер к усилителю, возникает еще один частый вопрос: можно ли подключать сабвуфер к стереосистеме?

Сабвуферы обычно изготавливаются и используются в системах домашнего кинотеатра и для создания кинематографического, обволакивающего ощущения глубоких басов, создающего реалистичный фильм. Но как насчет использования сабвуферов для музыки? Можно ли их также подключить к стереосистемам? Во многих случаях вы можете, но вы должны внимательно читать этикетки.Вы не всегда можете ожидать, что в стереоресиверах можно будет увидеть порты «выход на сабвуфер». Главное – знать, в какие гнезда подключать кабели. Давайте сначала начнем с некоторых концепций подключения сабвуферов к акустическим системам.

Существует два способа подключения сабвуфера к динамикам:

1. Низкоуровневое соединение, при котором мы используем LFE или линейное соединение.
2. Подключение высокого уровня или подключение уровня динамика.

Итак, в стереоусилителях без выделенных выходов для сабвуфера вы можете подключить акустические кабели к высокоуровневому разъему вашего сабвуфера.Это соединение стоит попробовать, так как добавление сабвуфера улучшит ваши впечатления от музыки, с теми низкими звуками, которые вы не просто слышите, но чувствуете насквозь. Добавление сабвуфера также является незабываемым тактильным опытом.

Следуя примеру некоторых поклонников, они используют низкоуровневое соединение или LFE для просмотра фильмов и высокоуровневое соединение для прослушивания музыки для более естественного звучания. Теперь это приводит нас к другому вопросу: могу ли я одновременно подключать и подключать как высокоуровневые, так и низкоуровневые соединения?

Самый быстрый и разумный ответ – проверить руководство по эксплуатации вашего сабвуфера, особенно если у вашего сабвуфера есть порты подключения как высокого, так и низкого уровня.Судя по опыту, некоторые все же пытаются использовать и то, и другое. Однако многие советуют не рекомендуется подключать оба разъема одновременно. Это связано с тем, что он может не обеспечивать качество звука, обеспечивающее хорошее и приятное прослушивание. Хотя некоторые утверждают, что для просмотра фильмов, когда оба уровня связаны, также будут эффективно записываться всевозможные звуковые эффекты, часто делать это не рекомендуется. Использование обоих уровней одновременно может привести к перегрузке усилителя и сабвуфера и, в конечном итоге, к их повреждению.

Наконец, несколько слов о кабелях: всегда лучше избегать использования тонких и дешевых кабелей, потому что они могут не выдержать или не выдержать большого количества энергии, протекающей через сабвуфер и усилитель. Рекомендуемый провод – толстый коаксиальный кабель с достаточным экранированием. Помимо долговечности, этот тип толстого кабеля обеспечивает лучшую производительность и сводит к минимуму помехи сигнала.

Пять принципов настройки сабвуфера

Сабвуфер должен звучать так же, как васаби для суши. Используйте его неосторожно, и он подавит все остальное.Но используйте его разумно, и это может сделать весь опыт намного более удовлетворительным.

Сабвуферы гораздо сложнее подключить и настроить, чем что-либо еще в аудиосистеме. Акустика вашей комнаты оказывает гораздо большее влияние на характеристики сабвуфера, чем на другие динамики. Сабвуферы часто необходимо подключать к розеткам переменного тока, отличным от других компонентов системы, и в большинстве аудиосистем нет специальных подключений для сабвуфера. Но миллионы людей установили сабвуферы к своему удовлетворению, и вы тоже можете.

Мы упростили процесс до пяти шагов, каждый из которых удобно начинается с буквы C: подключение, управление, сканирование, объединение и проверка. За почти 30 лет изучения и измерения сабвуферов я обнаружил, что этот метод позволяет почти любому сабвуферу хорошо работать практически с любой акустической системой, независимо от того, какое другое звуковое оборудование я использую. Он будет работать с любым выбором из нашего руководства по лучшим бюджетным сабвуферам, а также с любым другим обычным сабвуфером.

1. Подключите

Фото: Rozette Rago

Если вы используете свой сабвуфер с ресивером домашнего кинотеатра, подключение простое: просто проложите соединительный аудиокабель, подобный этому, от выхода сабвуфера ресивера к линейному входу сабвуфера (изображение выше ).Если у сабвуфера есть вход с надписью LFE, используйте его. Если у него есть только правый и левый стереовходы (линейный уровень), используйте любой из них.

Фото: Брент Баттерворт

Если вы используете сабвуфер со стереофоническим ресивером, у которого отсутствует выход для сабвуфера (а многие из них имеют), вы можете подключить сабвуфер с помощью дополнительного набора кабелей для громкоговорителей, как показано выше, при условии, что сабвуфер имеет подключения на уровне громкоговорителей (провод громкоговорителей), как это сделано в нашем руководстве по лучшим бюджетным сабвуферам. Обычно вы прокладываете кабели левого и правого динамиков от ресивера к сабвуферу, а затем от сабвуфера к динамикам.Руководство по эксплуатации сабвуфера, скорее всего, будет включать схемы, наглядно показывающие подключения.

Если вы используете сабвуфер с компьютерной акустической системой, ваша акустическая система может иметь выход для сабвуфера или набор линейных выходов, которые можно подключить к сабвуферу. Если ни того, ни другого нет, возьмите такой Y-образный адаптер. Подключите Y-образный адаптер к аудиовыходу вашего компьютера, затем подключите одну ногу Y-адаптера к динамикам вашего компьютера с помощью кабеля 3,5 мм, подобного этому (большинство компьютерных динамиков включают этот кабель), и подключите вторую ногу Y- к линейным входам сабвуфера с помощью переходника 3.Кабель 5-мм – RCA, как этот.

Проблемы с гудением обычны для сабвуферов, потому что люди часто подключают сабвуфер к другой розетке переменного тока, чем остальная аудио / видеосистема; если две розетки подключены к разным автоматическим выключателям, может возникнуть «контур заземления», который будет издавать фон с частотой 60 Гц. Иногда гудение может возникать даже при подключении сабвуфера к той же розетке или розетке.

Чтобы устранить проблему с гудением, сначала проверьте аудиосоединение между сабвуфером и ресивером.Поврежденный или частично отсоединенный кабель может издавать гудение. Если кабель в хорошем состоянии и соединения надежны, и если у вашего сабвуфера есть съемный шнур переменного тока, который можно вставить в гнездо на сабвуфере, попробуйте перевернуть разъем. Если шнур переменного тока вашего сабвуфера постоянно прикреплен или не предназначен для переворота, а сабвуфер подключен к другой розетке, попробуйте подключить сабвуфер к удлинителю, используемому для остальной аудио / видеосистемы. Если этот трюк устраняет гудение, но постоянное подключение таким образом для вас нецелесообразно, попробуйте использовать изолирующий трансформатор на кабеле, идущем от ресивера к сабвуферу, или используйте беспроводной передатчик сабвуфера.

2. Органы управления

Фото: Rozette Rago

Недорогие сабвуферы обычно имеют всего две ручки, которые нужно отрегулировать: громкость и частоту кроссовера.

Частота кроссовера определяет самые высокие ноты, которые будет играть сабвуфер. Установите слишком высокую частоту, и тогда Ариана Гранде будет звучать как Вин Дизель, потому что часть ее голоса исходит из сабвуфера. Установите его слишком низко, и между сабвуфером и динамиками появится звуковая «дыра», и Вин Дизель может начать звучать немного как Ариана Гранде.

Идея состоит в том, чтобы сабвуфер поднимал звук именно там, где останавливаются динамики. Обычно самую низкую частоту, на которую рассчитаны динамики, можно найти в спецификации на веб-сайте производителя или в руководстве пользователя. Например, в спецификации Q Acoustics 3020i, которую мы тестировали для нашего руководства по лучшим полочным динамикам для большинства стереосистем, указано, что динамик имеет номинальную частотную характеристику от 64 Гц до 30 кГц. В этом случае вам следует установить частоту кроссовера сабвуфера 64 Гц или немного выше.

Установите слишком высокую частоту, и Ариана Гранде может звучать как Вин Дизель, потому что часть ее голоса исходит из сабвуфера.

Однако будьте осторожны – некоторые производители настроены немного оптимистично в отношении этих характеристик. Например, в спецификации Audioengine HD3, которую мы тестировали для наших лучших полочных динамиков с беспроводным питанием и лучших руководств по компьютерным динамикам, его отклик снижен до 65 Гц, хотя HD3 намного меньше, чем Q Acoustics 3020i, и имеет крошечный 2.75-дюймовый вуфер. Лучше всего установить частоту кроссовера сабвуфера в соответствии с рейтингом динамиков, а затем увеличивать частоту, если вы слышите «дыру» между сабвуфером и динамиками, например, если голос Вина Дизеля звучит слабым и слабым, или если аварии и взрывы в боевиках не окажут того воздействия, которое они, вероятно, должны были бы оказать.

Обратите внимание, что если вы используете свой сабвуфер с ресивером домашнего кинотеатра, вам следует установить регулятор частоты кроссовера сабвуфера на максимум и использовать настройки кроссовера сабвуфера ресивера.Стандартная частота кроссовера в системах домашнего кинотеатра – 80 Гц. Если ваши динамики маленькие – с низкочастотными динамиками размером 4 дюйма или меньше – вы можете установить частоту более 120 Гц; это избавит ваши динамики от необходимости воспроизводить низкие частоты, поэтому они смогут играть немного громче, а система будет звучать более отчетливо. Если у вас громкоговорители большего размера, например, колонки Tower, вы можете предпочесть звучание с частотой кроссовера 60 Гц. В этом случае нет жесткого правила, потому что акустика вашей комнаты будет иметь большое влияние на результаты.

Теперь вам нужно настроить уровень (или громкость) сабвуфера относительно других динамиков. Если вы используете ресивер домашнего кинотеатра, он имеет встроенный тестовый сигнал, который поможет вам установить уровень громкости сабвуфера. В этом случае обычно лучше оставить регулятор громкости сабвуфера примерно наполовину и отрегулировать громкость сабвуфера с помощью органов управления ресивера. Если установка уровня громкости сабвуфера наполовину не дает вам достаточной громкости, попробуйте увеличить ее примерно на три четверти, а затем отрегулируйте уровень с помощью регулятора уровня сабвуфера ресивера.Если вам нужно увеличить громкость сабвуфера на полпути, не беспокойтесь об этом. Практически все активные сабвуферы имеют внутренний ограничитель, который защищает драйвер и усилитель. Если вы не слышите большие искажения, нет проблем.

Если вы используете сабвуфер в стереосистеме или компьютере, просто установите громкость сабвуфера так, чтобы он лучше всего звучал из кресла, в котором вы обычно сидите и слушаете. Звук не должен быть ни громким, ни тонким. Вы также можете на лету изменять громкость сабвуфера в соответствии с музыкой или фильмами, которые вы слушаете.Здесь нет никаких правил.

Большинство сабвуферов также имеют регулятор фазы – переключатель или ручку, которая немного регулирует синхронизацию низких частот, чтобы сабвуфер был более синхронизирован с основными динамиками. В некоторых случаях это может помочь сабвуферу лучше сочетаться с основными динамиками, но настройка этого регулятора обычно не критична. Попробуйте разные настройки и посмотрите, что вам лучше всего подходит; если вы не слышите разницы, не переживайте.

Обратите внимание, что большинство ресиверов домашнего кинотеатра имеют технологию автоматической коррекции помещения, которая теоретически должна сбалансировать ваш сабвуфер с вашими основными динамиками и настроить звук сабвуфера для наилучшего звучания в вашей комнате.Нет ничего плохого в том, чтобы попробовать это или придерживаться результатов, если вам нравится звук. Однако эта технология, как известно, ненадежна и может даже ухудшить звук. Прочтите руководство по нашему лучшему AV-ресиверу для получения дополнительной информации.

3. Crawl

Фото: Rozette Rago

Расположение сабвуфера и кресла для прослушивания в вашей комнате, вероятно, будет иметь большее влияние на звук, чем ваш выбор сабвуфера. Положите его в угол, и он будет звучать гулко. Поместите его в другое место, и некоторые басовые ноты будут усилены, а другие несколько приглушены.И эффекты будут отличаться в зависимости от того, где вы сидите. К счастью, ваши уши не могут определить, откуда берутся глубокие басы, а это значит, что у вас есть много возможностей для размещения сабвуфера.

Если вы хотите добиться наилучшего звучания сабвуфера, есть проверенный временем метод, который вы можете использовать, чтобы найти для него оптимальное место. Поместите сабвуфер в кресло, на котором вы чаще всего сидите, когда слушаете (нет, правда), и играйте мелодию с мелодичной басовой линией, как “Aja” Steely Dan.«Теперь ползите по комнате, положив голову на пол (да, мы по-прежнему серьезно), и найдите место, где басовая линия звучит наиболее ровно. Это то место, где вы хотите разместить сабвуфер.

К сожалению, это размещение обеспечит наиболее ровные басы только на одном сиденье. Для многих энтузиастов аудио это нормально, потому что другие люди в комнате с ними могут быть не такими разборчивыми. Если вы или заботитесь о том, чтобы дать всем лучший звук, продолжайте и сделайте ползание, затем снова послушайте басовую линию с вашего основного места для прослушивания, а затем с других мест.Затем перемещайте сабвуфер, пока не найдете лучший компромисс. А еще лучше – переходите к следующему разделу этой статьи.

Если звук не так важен, а внешний вид важен, просто положите сабвуфер в удобное место. При правильной настройке звук по-прежнему должен звучать неплохо, независимо от местоположения.

4. Combine

Фото: Rozette Rago

Если вам важно, как звучат басы на всех сиденьях в вашей комнате, есть простое, хотя обычно более дорогостоящее решение: купить два сабвуфера вместо одного.Размещение одного сабвуфера в переднем левом углу комнаты и соответствующего сабвуфера в переднем правом углу обеспечит более плавный и стабильный басовый отклик при переходе с места на место. В широко разрекламированном исследовательском проекте (PDF) ученые из Harman International (материнская компания JBL, Infinity, Revel, Mark Levinson и ряда профессиональных аудиобрендов) определили, что размещение четырех сабвуферов в комнате (по одному в каждом углу или по одному в середине каждой стены) воспроизводил наиболее ровные басы во всей комнате.Они также обнаружили, что два сабвуфера (в углах или посередине противоположных стен) не давали такого хорошего результата, но все же были намного лучше, чем один сабвуфер – и, очевидно, гораздо более реалистичное решение для большинства людей. Учитывая низкие цены на лучшие бюджетные сабвуферы, покупка двух сабвуферов может стать практической альтернативой для более серьезных слушателей.

Нельзя сказать, что две сабвуфера – лучшее решение для всех. В значительно менее известном исследовательском проекте, который я сделал для журнала Sound & Vision, мои слушатели и я (включая Лорен Драган и Джеффри Моррисон из Wirecutter) подтвердили результаты Harman International, когда рассматривалось несколько мест для сидения, но мы обнаружили это для одного слушателя (или слушателя, которому все равно, что слышат все в комнате), как правило, разумнее потратить деньги на один большой сабвуфер, чем на два меньших.Таким образом, вы получите больше рок-эм-басов за свои деньги.

Хардкорные энтузиасты склонны использовать эквалайзер сабвуфера для регулировки звука одного из двух сабвуферов, чтобы он исправлял недостатки в отклике другого, но в этот момент вы попадаете в гораздо более дорогую систему и ( гораздо более сложная установка), чем мы говорим здесь.

5. Проверить

Фото: Розетт Раго

Когда я работал в Dolby Laboratories – компании, которая сделала больше, чем кто-либо другой, чтобы установить технологии и стандарты звука в домашнем кинотеатре, – журналист-аудиожурналист спросил меня, как достичь наиболее точного баланса между сабвуфер и основные динамики.В огромном, хорошо финансируемом исследовательском отделе Dolby я нашел одного инженера, которого считали ведущим специалистом компании по сабвуферам. «Так что я должен им сказать?» Я спросил после того, как он описал по памяти результаты восьми исследований по этому вопросу, некоторые из которых датированы десятилетиями. «Просто скажите им установить на слух», – ответил он.

Как и предполагал инженер Dolby, большое количество переменных в настройке сабвуфера – уровень громкости, частота кроссовера, характеристики основных динамиков, акустика комнаты и собственные особенности сабвуфера – делают достижение «идеальной» настройки практически невозможным.Многие энтузиасты домашнего кинотеатра приближаются к совершенству, используя измерительный микрофон и интерфейс USB (или измерительный микрофон USB) в сочетании с бесплатным компьютерным приложением Room EQ Wizard для точной настройки характеристик сабвуфера, и это то, что я делаю, когда я тестовые сабвуферы для Wirecutter. Но это намного серьезнее, чем, вероятно, захочется получить большинство случайных слушателей.

Более простой, хотя и менее точной альтернативой является использование функции анализатора реального времени (RTA) в приложении для смартфона, таком как AudioTool (для Android) или Audio Spectrum Analyzer dB RTA (для iOS).Если вы воспроизводите розовый шум (доступный из многих источников, включая YouTube) через свою систему, эти приложения покажут вам, насколько плавны басы в вашей комнате и насколько хорошо сабвуфер сочетается с вашими основными динамиками. Два предостережения: выберите приложение с разрешением не менее октавы и выполняйте измерения со своего основного кресла (или дивана) для прослушивания.

Даже если у вас – есть измерительное оборудование, а также знания и терпение, чтобы его использовать, окончательная проверка настройки сабвуфера – нравится ли вам звук.Итак, когда вы закончите, просто расслабьтесь и послушайте фильмы и музыку, которые вам нравятся. Цель состоит в том, чтобы довести вашу систему до такой степени, чтобы женские голоса перестали звучать раздутыми, а мужские – тонкими. Вы также должны почувствовать сотрясение дивана во время взрывов в боевиках, не делая басы гулкими в более легкой музыке, такой как большая часть поп и джаз. Даже после того, как вы добьетесь отличного звучания, вы можете часто регулировать громкость сабвуфера, чтобы лучше всего соответствовать фильму или музыке, которую вы слушаете.

И если все это кажется слишком большой проблемой, отключите сабвуфер на минуту или две, и вы быстро поймете, почему все это стоило усилий.

Использование сабвуфера в системе без выхода на сабвуфер – высококлассное аудио

Если у вас есть вопросы по усилителю и сабвуферу, УКАЖИТЕ МАРКУ И МОДЕЛЬ. Также обратите внимание, что, хотя мы хотим помочь всем, мы не сможем ответить, если не знаем продукты, о которых вы спрашиваете.

Мы получаем множество вопросов «могу ли я подключить сабвуфер к усилителю», которые не дают нам никакой информации о продуктах, о которых идет речь.Есть много сабвуферов и много способов их соединить.

Если у вас есть вопросы по подключению усилителя к сабвуферу. Отправьте нам следующую информацию:

1) Вы подключаете сабвуфер для просмотра фильмов или музыки? Оба?

2) Какая точная марка и модель вашего усилителя и вашего сабвуфера? Невозможно дать совет по подключению, не зная точно, что подключается. Нам часто приходится искать изображения задней части устройства, чтобы помочь вам.

3) Какой тип и количество кабелей вы хотите подключить? Межблочный кабель высокого уровня почти как кабель динамика (клеммы динамика усилителя -> вход высокого уровня сабвуфера). Низкоуровневый использует пару межсоединений RCA («предварительный выход» или «саб-выход» усилителя -> низкоуровневый вход сабвуфера). LFE / .1 использует один кабель RCA («LFE / .1 out» ресивера домашнего кинотеатра -> вход LFE / .1 сабвуфера).

Обратите внимание: если вы спрашиваете о товарах, которые мы не продаем, возможно, мы недостаточно знаем о них, чтобы дать исчерпывающий совет.

Почему вы должны добавлять сабвуфер, даже если у вас нет предусилителя / выхода на сабвуфер

Принадлежат ли сабвуферы к музыке? Мы привыкли видеть сабвуферы в системах домашнего кинотеатра, а многоканальные предусилители и процессоры почти всегда имеют выход для сабвуфера. Фактически, сабвуферы для домашнего кинотеатра получают свой собственный канал, называемый выходом .1 или LFE (низкочастотные эффекты).

А как насчет стереосистем? Как подключить сабвуфер и нужно ли? Некоторые стереоусилители и предусилители имеют «выход на сабвуфер», который обычно представляет собой просто выход предусилителя, что означает, что это обычный полноразмерный линейный сигнал, который зависит от кроссовера сабвуфера, чтобы решить, сколько высокочастотной информации сабвуфер будет отбрасывать, и сколько низкочастотной информации он сохранит.(Это также означает, что вы можете подключить усилитель мощности к выходу сабвуфера, но это не зависит от вашей конкретной марки и модели.)

Несмотря на название, «выход для сабвуфера» – это не лучший вариант. лучший способ подключить сабвуфер к качественной музыкальной системе. Предпочтительный метод работает, даже если предусилитель не имеет специальных выходов для сабвуфера или предусилителя, однако вам нужен сабвуфер, который может принимать вход «высокого уровня» (также называемый «уровень динамика»). При использовании этого метода сабвуфер подключается к задней части усилителя именно туда, где вы подключаете динамики.Не волнуйтесь, сабвуфер не будет потреблять энергию от вашего усилителя. Активный сабвуфер представляет собой нагрузку с очень высоким импедансом, поэтому усилитель не будет работать сильнее, когда вы подключите к нему один, два или даже линейный массив из шести сабвуферов. Саб просто видит сигнал и усиливает его.

Как подключить сабвуфер к интегрированному стереоусилителю

Сабвуферы часто интегрируются со звуковыми системами домашнего кинотеатра, чтобы они могли воспроизводить более широкий диапазон частот. Это позволяет аудиосистемам учитывать все разнообразие нот, которые посылает сигнал вашего источника звука.Без встроенного сабвуфера вы можете пропустить разные звуковые частоты, которые являются частью исходной звуковой дорожки, и в вашем общем опыте прослушивания могут отсутствовать некоторые важные компоненты, такие как басовые ноты. Хотя эта технология чаще используется в системах объемного звука или домашнего кинотеатра, ее также можно интегрировать со стереоусилителями для улучшения качества звука.

В то время как домашний кинотеатр и AV-ресиверы подключаются к сабвуферу с помощью одного соединительного кабеля, стереоресиверы и предусилители не имеют одинаковых вариантов управления низкими частотами.Например, AV-ресиверы позволяют направлять низкие частоты на динамики через канал, который настраивает диапазоны частот до того, как они достигнут выхода. В настройке стереоусилителя требуется более высокий уровень (или поверхностный уровень) соединений из-за отсутствия внутреннего управления низкими частотами. При подключении стереосистемы из-за наличия двух каналов все соединения необходимо удвоить.

Некоторые сабвуферы поставляются с уже интегрированными внутренними усилителями, но если у вас его нет или ваш внутренний усилитель не такой мощный, вы можете интегрировать в свою звуковую систему отдельный стереоусилитель.Если у вас есть двухканальный интегрированный усилитель или двухканальный стереоресивер без выхода сабвуфера RCA для подключения к активному сабвуферу, это руководство покажет вам, как интегрировать его с двухканальным интегрированным усилителем с выходом только для динамика B. . Выход Speaker A будет подключен к фронтальным динамикам.

Требования к оборудованию Перед началом работы

Прежде чем начать, вам необходимо проверить следующее на вашем двухканальном стерео ресивере или двухканальном стерео интегрированном усилителе (например, эти): у вас должны быть динамики A и B на этом устройстве.В этом руководстве выход вашего динамика A будет подаваться в вашу настройку переднего динамика. Выход вашего динамика B – это то, что мы будем использовать для его интеграции со встроенным сабвуфером активного усилителя. Подойдите к задней части вашего двухканального усилителя-ресивера и обратите внимание, что здесь нет видимого выхода сабвуфера. Вместо этого вы найдете выход динамика A (правый и левый) и выход динамика B (правый и левый).

Yamaha R-N402 Сетевой аудиоприемник спереди и сзади с выходами динамиков A + динамиков B и динамиков A + динамиков B.

На активном сабвуфере вместо низкоуровневых входов RCA вам понадобятся высокоуровневые входы для подключения проводов левого и правого динамиков. Подойдите к задней части активного сабвуфера и найдите левый и правый входные порты высокого уровня.

Помимо этого, для этой установки вам понадобится еще два набора из двух кабелей для динамиков.

После того, как вы убедились, что ваше оборудование соответствует двум вышеуказанным условиям, и подготовили провода для динамиков, вы можете приступить к подключению, описанному выше.

Установка

1. Убедитесь, что ваш сабвуфер и стереоусилитель отключены от любого источника питания и выключены.
2. Подключите выходы динамика A от двухканального выходного ресивера к настройке передних динамиков. Подключения входных разъемов активного сабвуфера с помощью проводов динамика B. Изображение: TeeJay
3. Возьмите комплект проводов динамика и подключите его от положительной и отрицательной клемм правого выхода динамика B на задней панели ресивера двухканального стереоусилителя к положительной и отрицательной клеммам на правой стороне. вход высокого уровня вашего активного сабвуфера.Помните о положительных / отрицательных и правой / левой пометках и точно сопоставьте их. Вы можете закрепить прямые провода или использовать провода с банановыми вилками для удобства.
4. Повторите вышеуказанный шаг с другим комплектом проводов динамика для левого выхода двухканального стереоусилителя-приемника и высокоуровневого входа активного сабвуфера.
5. Расширенная настройка: если вы хотите заняться настройкой сабвуфера, начните со следующих настроек. Для сабвуферов размером 4 дюйма или меньше установите частоту кроссовера (используемую во встроенном фильтре нижних частот) на 100 Гц или выше.Для сабвуферов размером 5 дюймов или больше используйте частоту кроссовера 80 Гц или ниже. Этот шаг не является обязательным. Большинство сабвуферов поставляются с уже сконфигурированными умеренными базовыми настройками.
6. Перед включением системы поместите ее где-нибудь рядом с экраном мультимедиа. Поскольку сабвуфер в первую очередь работает для усиления низких частот и низких частот, размещение этой акустической системы не имеет решающего значения для определения звучания. При более высоких частотах вы должны обращать внимание на угол наклона динамика и возможное эхо или возврат, чтобы получить максимальную отдачу от этих тонов.Однако с сабвуфером это намного проще, и ваш динамик можно произвольно разместить где угодно. Рекомендуется держать его близко к экрану и смотреть в том направлении, где требуется звук.
7. Подключите усилитель к источнику питания с выключенным выключателем. Подключения двухканального стереоресивера и активного сабвуфера к портам динамика B.
8. Проверьте проводку в последний раз, как описано в шагах выше. Убедитесь, что соединения установлены надежно и правильно.
9. Когда все будет готово, включите питание.
10. Включите динамик A и наблюдайте за звуком в передних динамиках. Выключите его, а затем включите динамик B и наблюдайте за басами на сабвуфере. Включите оба одновременно, чтобы получить усиленный выход басов.
11. Отрегулируйте громкость сабвуфера до уровня, при котором вы можете слышать низкие частоты и низкие частоты. Если вы хотите больше басовых нот, увеличьте это значение. Отрегулируйте основной регулятор громкости на динамиках, чтобы установить фактическую громкость, а регулятор громкости сабвуфера – для произношения низких частот.

Вердикт

После завершения начальной настройки вам нужно будет прослушать множество песен с разными уровнями низких частот, чтобы вернуться и отрегулировать частоту разделения и громкость сабвуфера. Это займет некоторое время, чтобы оптимизировать большинство музыки или звука, которые вы собираетесь слушать. Частоты кроссовера, указанные в процедуре настройки ранее, являются общими стандартными частотами для интеграции сабвуфера и стереоусилителя. Однако для вашего вкуса вы можете немного подправить их.

Как подключить сабвуфер: руководство пользователя

Ваш новый сладкий рокочущий сабвуфер Klipsch уже здесь. Вы нашли идеальное место в своем доме для его обустройства.

Но подождите – как подключить сабвуфер Klipsch к остальной части системы домашнего кинотеатра?

Это один из наиболее часто задаваемых вопросов о наших подводных лодках мирового класса – как их соединить? Хотя ответы различаются в зависимости от того, с каким типом подключения вы работаете, мы рассмотрим несколько вариантов оптимальной производительности.

Как подключить сабвуфер Klipsch к A / V-ресиверу?

Сабвуферы обычно подключаются к аудио / видео ресиверу как часть более крупной системы.

«Оптимальным соединением является использование линии RCA (Phono)« саб »или« вуфер »на ресиверах и предусилителях домашнего кинотеатра, – говорит координатор Klipsch по технической информации Чад Чарлстон. «Некоторые сабвуферы имеют высокоуровневые входы (подключение проводов громкоговорителей), они предназначены для использования с ресивером или предусилителем без подключения суб-RCA.Вам не нужно использовать оба. В большинстве случаев это не рекомендуется.

«Лучше всего поэкспериментировать, пока звук не будет соответствовать вашему стилю прослушивания», – говорит Чарлстон.

Здесь вы найдете советы о том, как выбрать лучший усилитель или ресивер для ваших динамиков. .

«В некоторых случаях вы можете найти разъем RCA с маркировкой LFE (низкочастотные эффекты) на ресивере или предусилителе; подключение гнезд LFE обычно посылает только спецэффекты низких частот 5.1-кодированный фильм на сабвуфер. В том случае, когда музыка воспроизводится на двухканальном источнике (например, компакт-диске), сабвуфер может вообще не принимать никакого сигнала », – говорит Чарлстон. В этой ситуации потребовалось бы подключить как гнезда LFE, так и гнезда терминала громкоговорителей к сабвуферу, чтобы сабвуфер воспроизводил низкие частоты со всеми источниками. Вам нужно будет установить основные громкоговорители на «большие» в меню настройки ресивера или предусилителя.

Charleston настоятельно рекомендует ознакомиться с руководством пользователя по подключению как к входу LFE, так и к проводным входам динамиков.Для некоторых старых сабвуферов это было указано как «необязательный», и его можно подключить к обоим; однако с большинством современных сабвуферов это не рекомендуется, так как это может повредить вспомогательную электронику. Поэтому дважды проверьте руководство или свяжитесь с нашей службой технической поддержки, чтобы уточнить любые вопросы, касающиеся сабвуферов Klipsch.

Как подключить сабвуфер Klipsch к динамикам Klipsch?

Вам понадобится либо ресивер, либо предусилитель и усилитель. Используя кабель сабвуфера (кабель RCA), подключите сабвуфер к AV-ресиверу, пропустив кабель от выхода сабвуфера ресивера к линейному входу сабвуфера.Сабвуферы Klipsch могут быть подключены через канал LFE, белое соединение RCA или стереопару, используя как белое, так и красное соединение RCA.

Если у вас нет AV-ресивера, большинство предусилителей имеют выход на сабвуфер. Подключите сабвуфер таким же образом – подключите сабвуфер, пропустив кабель от выхода предусилителя к линейному входу сабвуфера.

Дополнительные советы по подключению сабвуфера можно найти здесь.

Как подключить сабвуферы

Домой Пожертвовать Новый Поиск Галерея Обзоры Книги с инструкциями Ссылки Семинары О нас Контакт

Как подключить сабвуферы
© 2014 KenRockwell.com. Все права защищены.

Самый большой источник поддержки этого бесплатного веб-сайта – это использование этих ссылок, особенно этой ссылки на хорошие сабвуферы на eBay (см. Как выиграть на eBay), когда вы получаете что угодно, независимо от страны, в которой вы живете. Спасибо! Кен.

март 2014 Аудио обзоры HDTV Все обзоры

Зачем нужны стерео-сабвуферы

Управление басами.

Обзор кроссовера

Heathkit AD-1702.

Как подключить сабвуферы

Кроссовер и его настройка имеют решающее значение для получения отличного звука. Есть миллион способов сделать это, и только один подойдет вам лучше всего.

Внешние кроссоверы работают лучше всего.

Встроенные кроссоверы в сабвуфер, предусилитель или ресивер могут работать хорошо, но им, как правило, не хватает гибкости, присущей выделенному внешнему кроссоверу. Гибкость дает нам больше способов оптимизировать систему, и поэтому внешние кроссоверы, как правило, дают нам больше шансов получить лучший звук.Каждая установка отличается; сначала попробуйте свои встроенные кроссоверы, если у вас еще нет готовых кроссоверов.

После выполнения описанных ниже подключений точная настройка точных уровней, крутизны и частот кроссовера может занять месяцы.

Мне нравится программное обеспечение Dirac, которое помогает настроить комнату. Еще сложнее разместить сабвуфер. Звук будет резко меняться через каждые несколько дюймов, на которые вы перемещаете сиденье или сабвуфер, а сабвуферы тяжелые, и их трудно сдвинуть.Продолжайте пытаться; Обычно у меня уходят месяцы или даже годы экспериментов, пока я не доберусь до “Ага!” место, которое звучит великолепно.

Подсказка: мало кто из профессионального мира понимает, что небольшой сабвуфер, удачно расположенный в хорошей комнате, будет работать намного лучше, чем необычный сабвуфер, небрежно размещенный в наиболее удобном углу или используемый в посредственной комнате. Легко перемещая динамики и места для прослушивания, можно изменять низкие частоты на 20–30 дБ, что намного больше, чем разница между самым маленьким и самым большим сабвуферами.

Я предполагаю, что вы используете сабвуфер со встроенным усилителем мощности. Если вы используете пассивные сабвуферы (необработанные драйверы в шкафах), вы делаете то же самое, что и ниже, только когда я говорю «запитать сабвуфер», я, конечно, имею в виду подачу на усилитель мощности, который вы используете для управления этим сабвуфером.

Как подключить монофонический сабвуфер

Если все, что у вас есть, это один сабвуфер, это просто: подключите его к выходу Subwoofer или LFE (низкочастотные эффекты) вашего предусилителя или ресивера.

Установите предусилитель или ресивер в положение «Small» для других громкоговорителей.

Не подключайте сабвуфер с помощью провода динамика. Сабвуфер будет работать хорошо, но эти проводные соединения динамика на задней панели сабвуфера, если они есть, плохо справляются с изоляцией низких частот от основных динамиков.

Это нормально – включить широкополосные основные динамики и самостоятельно подключать сабвуферы.

Это было легко. Сегодня сложнее всего, как соединить два сабвуфера для получения настоящего стерео с помощью современного оборудования, рассчитанного на использование только одного (моно) сабвуфера.

Как подключить стереофонические сабвуферы

Зачем нужны стерео-сабвуферы

A / V-ресиверы

Здесь вряд ли помогут A / V-ресиверы

с их монофоническими выходами LFE. Если все, что у вас есть, это A / V-ресивер, используйте его выходы стерео предусилителя и входы основного усилителя (если они есть), как если бы у вас была компонентная система, и следуйте инструкциям ниже.

Отдельные компоненты (предусилитель и усилитель мощности)

В идеале вам нужно использовать отдельные предусилители и усилители мощности.

Вы используете отдельный низкоуровневый кроссовер для разделения выхода предусилителя на основной (высокочастотный или ВЧ) и вспомогательный (низкочастотный или низкочастотный) сигналы.

Подайте стерео кроссовер на выходы вашего предусилителя (или плеера). Выходы ВЧ кроссовера подаются на ваш основной усилитель и динамики. НЧ-выходы кроссовера подаются либо непосредственно на активные сабвуферы, либо на ваш басовый усилитель и пассивные сабвуферы.

При воспроизведении с компьютера программа Pure Music также работает как кроссовер.Вы, конечно же, получите еще один ЦАП для двух дополнительных басовых каналов вывода.

Я пользуюсь кроссовером Heathkit AD-1702 десятилетиями. Сегодня присмотритесь к низкоуровневому активному кроссоверу на свой вкус.

Правильный выбор частот, крутизны и фаз кроссовера может занять целую вечность. Это похоже на размещение динамиков. Секции HF и LF могут нуждаться в разных настройках, если вы можете установить их отдельно, потому что спад НЧ вашего основного динамика является частью суммарной акустической характеристики ВЧ-динамиков.Другими словами, если ваши основные динамики спадают на 40 Гц, вы уже получили эффект бесплатного кроссовера 40 Гц для основных динамиков.

Кроссоверы, которые вы сегодня чаще всего найдете в продаже, предназначены для концертного и PA-звука, а не для домашней стереосистемы. Также посмотрите на это. Субгармонические синтезаторы JPG также имеют встроенные стереофонические кроссоверы сабвуфера. Чтобы получить качество, которое вы, вероятно, хотите в хорошей домашней системе, вам все равно может потребоваться быть инженером и создать свой собственный, чтобы получить лучший звук, как в 1950-х годах.

Собственные кроссоверы сабвуфера

Если вы хотите пропустить специальный кроссовер, большинство сабвуферов имеют встроенные кроссоверы. Даже если кроссоверы, входящие в сабвуфер, великолепны, на самом деле их использование – это совсем другая история с необходимыми кабелями. Встроенные кроссоверы менее оптимальны, но зато легки и бесплатны.

Инструкции для вашего сабвуфера содержат подробную информацию, доступную вам для ваших конкретных сабвуферов.

Наилучший и наиболее практичный способ использования собственных кроссоверов сабвуферов – это включить обычные динамики в полный диапазон, а сабвуферы должны быть перекрещены там, где отходят основные динамики.Используйте Y-образный кабель или другой способ для передачи одного и того же сигнала предусилителя на усилитель мощности для основных динамиков, а также на сабвуферы. Вы также можете питать сабвуферы с уровня динамиков, если у них есть этот вход.

Таким образом, нам не нужно передавать основной сигнал на сабвуферы и обратно. Установите частоты кроссовера сабвуферов на уровень -6 дБ для ваших динамиков и установите наклон (если предлагается) на 12 дБ / октаву, если ваши основные динамики герметичны, и 24 дБ / октаву, если ваши основные динамики вентилируемые или есть пассивные радиаторы.

Еще один простой способ использовать встроенный кроссовер сабвуфера с любой системой – использовать выходы уровня динамиков с сабвуферами, имеющими разъемы для динамиков. Это также наихудший вариант, поскольку пассивный кроссовер высокого уровня в сабвуфере представляет собой только последовательный конденсатор.

То, что кажется хорошим способом, за исключением того, что он включает в себя прохождение вашего основного сигнала по всему дому, – это подать выходы вашего предварительного усилителя на ваши сабвуферы, а затем подключить кроссоверные выходы сабвуферов обратно к вашему основному усилителю.Это не оптимально, потому что вы будете проложить низкоуровневые кабели RCA к своим сабвуферам и обратно к вашим основным усилителям, и вы, вероятно, услышите гул.

Сигналы сабвуфера ничего не теряют при длине 25 футов, но вы испытываете проблемы с подключением низкоуровневых, полнодиапазонных небалансных кабелей RCA на расстоянии 25 футов к вашим сабвуферам и 25 футов назад к вашим основным усилителям. Вот почему профессионалы используют симметричные кабели с низким сопротивлением; они без проблем бегают на большие расстояния. Если вы должны это сделать, надейтесь, что выходы кроссовера вашего предусилителя и сабвуфера имеют низкое сопротивление источника.

Выбор частоты кроссовера

Большинство людей используют кроссовер с частотой 80 Гц, которая является стандартной для A / V-ресиверов, но вот подсказка: установите сабвуфер ниже, скажем, 40 Гц, и увеличьте уровень сабвуфера.

Теперь вы получите тот же средний бас, и вы получите больше глубоких басов, для которых у вас изначально есть сабвуфер.

Самый простой способ заменить гулкие нечеткие басы глубокими плотными басами – это установить кроссовер сабвуфера на самое низкое значение, обычно от 30 до 50 Гц, а затем увеличить уровень сабвуфера.

Если вы не пытаетесь создать концертную акустическую систему для максимальной мощности, я устанавливаю частоту кроссовера для основных динамиков на основе фактического прослушивания. Если вы изменяете их частоту кроссовера, если она регулируется отдельно от сабвуферов, басы будут меняться. На точную настройку может уйти много времени; слушайте и экспериментируйте для получения наилучшего звука.

Помогите мне помочь вам наверх

Я поддерживаю свою растущую семью через этот веб-сайт, как бы безумно это ни казалось.

Самая большая помощь – это использование любой из этих ссылок, когда вы получаете что угодно, независимо от страны, в которой вы живете. Это ничего не стоит вам и является самым большим источником поддержки для этого сайта и, следовательно, для моей семьи. В этих местах лучшие цены и лучший сервис, поэтому я пользовался ими еще до того, как появился этот сайт. Всем рекомендую лично .

Если вы найдете это страница столь же полезна, как книга, которую вам, возможно, пришлось купить, или семинар, который вы можете пришлось принять, не стесняйтесь помогать мне продолжать помогать всем.

Если вы получили свое снаряжение по одной из моих ссылок или помогли другим способом, вы – семья. Такие замечательные люди, как вы, позволяют мне постоянно добавлять на этот сайт. Спасибо!

Если вы еще не помогли, сделайте это, и подумайте о том, чтобы помочь мне подарком в размере 5 долларов.

Поскольку эта страница защищена авторским правом и официально зарегистрирована, изготовление копий, особенно в виде распечаток для личного пользования, является незаконным. Если вы хотите сделать распечатку для личного использования, вам предоставляется одноразовое разрешение, только если вы PayPal мне 5 долларов.00 за распечатку или ее часть. Спасибо!

Спасибо за чтение!

Мистер и миссис Кен Рокуэлл, Райан и Кэти.

Домой Пожертвовать Новый Поиск Галерея Обзоры Книги Ссылки Семинары О нас Контакт

Как подключить сабвуфер к усилителю

Построить первоклассный домашний кинотеатр без качественного сабвуфера – все равно что построить дом без крыши.Сабвуфер – это сердце и душа системы объемного звучания, и без него качество звука будет хуже, чем в жестяной шахте. Таким образом, изучение того, как правильно подключить сабвуфер к усилителю, обеспечит более полный и округлый звук для вашей системы.

Хотя подключение сабвуфера не относится к квантовой физике, вам нужно знать несколько вещей. Правильное подключение сабвуфера очень важно. Итак, давайте рассмотрим различные методы и шаги, которые вам нужно выполнить, чтобы добавить последний кусок головоломки, чтобы завершить систему домашнего кинотеатра.

Способы подключения сабвуфера

Существует два основных метода подключения сабвуфера к усилителю. Первый – это «низкоуровневое соединение», которое также называется LFE или линейным соединением. Второй метод – это «высокоуровневое соединение», более известное как соединение на уровне громкоговорителей.

Тип используемого подключения во многом зависит от модели усилителя. Решение может даже зависеть от типа аудио, которое вы хотите обработать.

Большинство моделей сабвуферов предлагают оба типа подключения, хотя некоторые предлагают тот или иной.Всегда проверяйте технические характеристики своего сабвуфера, чтобы знать все варианты подключения. Теперь, когда мы изучили основы, пора глубже изучить каждый тип подключения, его преимущества и недостатки.

Общие сведения о подключении низкоуровневого сабвуфера

Вы найдете входной порт низкоуровневого подключения на задней панели сабвуфера. В зависимости от модели вашего сабвуфера этот порт может обозначаться как «LFE» или «SVS», что является термином, используемым для линейного уровня.Эти термины – одно и то же, поэтому нет нужды в путанице. Этот порт чаще всего используется для подключения AV-ресивера к входу сабвуфера для многоканального объемного звука.

Большинство AV-ресиверов хорошо совместимы с сабвуферами и должны иметь специальные выходы предусилителя, которые будут помечены как LFE или «саб». Это позволит вашему ресиверу посылать низкочастотный звук на ваш сабвуфер. Существует два типа низкочастотных звуков, передаваемых на сабвуфер, как описано ниже.

Дорожка LFE для объемного звука

LEF – это аббревиатура от низкочастотных эффектов, а трек LFE можно найти в фильмах с объемным звуком.При использовании в вашей системе многоканальных звуковых дорожек они обычно обозначаются как 5.1 и 7.1. Большее число обозначает количество динамиков в вашей системе объемного звучания. В то время как «1» относится к треку LFE и его низкочастотным эффектам.

При микшировании саундтрека к фильму существует отдельный канал для низкочастотных звуковых эффектов, которые придают звуку некоторый глубокий гул. Этот канал обычно отправляется на сабвуфер, но также может обрабатываться полнодиапазонными динамиками, которые могут обрабатывать LFE.

Управление басами

Управление басами – это процесс, которым управляет ваш AV-ресивер. Эта функция дает вам возможность посылать низкочастотные звуки на ваш сабвуфер и / или другие громкоговорители объемного звучания при настройке вашего AV-ресивера. Таким образом улучшит характеристики ваших громкоговорителей объемного звука , посылая низкие частоты на громкоговорители вашей системы, которые могут обрабатывать низкие низкие частоты.

Функции управления низкими частотами устанавливают частоту кроссовера для каждого динамика в вашей системе объемного звучания.Затем этот процесс разделит частоты ниже определенного уровня от основного динамика на сабвуфер. Это делается через вход низкого уровня. Вы можете включить функцию управления низкими частотами на вашем AV вручную.

Настройка акустической системы 2.1

Этот процесс не ограничивается использованием объемного звука для просмотра фильмов. Многим людям нравится слушать музыку с простой установкой 2.1 с двумя фронтальными стереодинамиками и сабвуфером. Настройка очень похожа, хотя в музыке не используется канал LFE.Однако функция управления низкими частотами в AV-ресивере настроена на передачу некоторых низких частот на ваш сабвуфер.

Низкочастотные звуки бас-гитары и бас-барабана могут обрабатываться сабвуфером для заполнения и обработки баса. Некоторым нравится этот метод, а другим – нет. Некоторые пользователи предпочитают слышать естественный баланс басов из стандартных стереодинамиков, поэтому это личное предпочтение.

Другие причины использования низкоуровневых входов…

Есть больше причин для использования низкоуровневого подключения сабвуфера, чем только для AV-ресиверов.Вы также можете использовать низкоуровневые входы на сабвуфере, если вы используете стереоусилитель с левым и правым выходами предусилителя. Или даже если вы используете специальный сабвуфер. Итак, вот несколько причин, по которым вам может понадобиться использовать этот метод, если вы используете…

• AVR с предварительными выходами на сабвуфер.
• Стереоусилитель с предусилителями.
• Стереоусилитель со стерео предусилителями.

Основной причиной использования низкоуровневых подключений сабвуфера является использование функций управления низкими частотами на вашем AVR для получения более качественных низких частот, чем у стандартных громкоговорителей объемного звучания.Итак, обратите внимание на эти настоятельно рекомендуемые сабвуферы для низкоуровневых подключений.

Общие сведения о подключении сабвуфера высокого уровня

Подключения сабвуфера высокого уровня на задней панели усилителя чаще всего являются клеммами для проводов громкоговорителей. Но в некоторых случаях у вас может быть соединение Neutrik Speakon на вашем усилителе и сабвуфере.

Это уникальное входное соединение для сабвуфера высокого уровня, ключевое преимущество которого состоит в том, что ваш сабвуфер и динамики принимают одинаковый аудиосигнал.Этот метод гарантирует, что не будет потенциальных фазовых проблем между низкими и средними частотами .

Мы рекомендуем вам использовать подключения сабвуфера высокого уровня, когда ваш усилитель не имеет выделенных линейных стереовыходов или выходов для сабвуфера. Этот метод будет идеальным, если вы используете стереоусилитель. Но помните, что большинство старых ресиверов для домашнего кинотеатра могут не иметь выходов на сабвуфер, поэтому сначала проверьте характеристики вашей модели.

Использование стереоусилителей и динамиков…

Этот метод идеально подходит всем, у кого есть стереоусилитель и динамики для прослушивания музыки или просмотра фильмов.Вы можете использовать высокоуровневое соединение, чтобы добавить сабвуфер, чтобы сделать вашу систему конфигурацией 2.1. Это соединение позволит вам отфильтровать те же самые низкие частоты, которые поступают в ваши динамики.

Но это не единственная причина использовать этот тип подключения. В некоторых случаях подключение сабвуфера высокого уровня может быть довольно гибким. Если вы используете свой AVR с дополнительным выходом в режиме управления низкими частотами, вы можете использовать соединение для разделения диапазонов . Или вы можете использовать соединение low для просмотра фильмов и соединение высокого уровня для воспроизведения музыки .

Некоторые аудиофилы ругаются, используя высокоуровневые соединения для прослушивания музыки, потому что воспроизводит естественный звук без какой-либо цифровой фильтрации .

Основные причины использования высокоуровневых подключений сабвуфера

Вот две основные причины использования высокоуровневых подключений сабвуфера.

• Если вы используете стереоусилитель без стерео выходов предусилителя или специального сабвуфера.
• Если вы используете стереоусилитель или AVR, в котором уже есть сабвуфер или стереовыходы предусилителя, но вы хотите слушать музыку в более высоком качестве через высокоуровневое соединение.

Использование высокоуровневого соединения предназначено не только для прослушивания музыки. Вы также можете смотреть фильмы с помощью этого метода, но у вас не будет функций управления низкими частотами или каналов LFE. Однако, как всегда, есть способ обойти эту проблему. Вы можете приобрести сабвуфер REL, который использует как высокоуровневое соединение, так и специальный низкоуровневый вход LFE.

Подключение сабвуфера к усилителю

Мы рассмотрели основные типы подключения сабвуфера, так что теперь вы должны полностью понять предмет.Итак, теперь нам нужно обсудить, как их правильно соединить.

В зависимости от того, какие марки усилителя или сабвуфера вы используете, это повлияет на соединения и элементы управления, которые необходимо использовать для настройки всего. Но, честно говоря, процесс во всех отношениях схож. А если у вас возникнут какие-либо проблемы, вам придется прочитать инструкцию производителя для вашей модели.

Как подключить сабвуфер к усилителю с помощью низкоуровневого входа

Подключить низкоуровневый вход для сабвуфера к AVR очень просто.Вы должны иметь возможность соединить их с помощью одного кабеля RCA. Вы можете приобрести специально разработанные кабели для сабвуфера, но это не обязательно. Но я бы порекомендовал вам покупать кабели RCA хорошего качества, такие как любой из перечисленных ниже, а не дешевые и неприятные типы, которые поставляются с DVD-плеерами.

Некоторые люди предпочитают более толстый коаксиальный кабель, который имеет большее экранирование и, следовательно, лучшую производительность благодаря защите, но это не обязательно. Вам не понадобится ничего, кроме кабеля RCA хорошего качества, так что не слишком сходите с ума с этим выбором.

Но убедитесь, что вы выбрали нужную длину. Если вы покупаете более длинные кабели RCA, выбирайте более надежные и проверенные бренды.

Теперь все, что вам нужно сделать, это подключить выход предусилителя на сабвуфер на AVR к монофоническому входу линейного уровня или LFE на сабвуфере. Практически все сабвуферы имеют низкоуровневый вход. Выходы сабвуфера на ресивере должны быть четко обозначены. И два линейных входа RCA на вашем сабвуфере должны быть помечены как LFE или «моно».Но помните, что разные бренды и модели могут иметь разные названия.

Как подключить сабвуфер к усилителю с помощью входа высокого уровня

Использование подключения сабвуфера высокого уровня немного сложнее, чем подключение низкого уровня. Высокоуровневый тип подключения принимает полный частотный диапазон аудиосигналов от вашего усилителя.

Это означает, что вы должны убедиться, что полный аудиосигнал подается через разъемы динамика как на сабвуфер, так и на динамики.Есть несколько способов сделать это, которые я подробно описал ниже…

Подключение сабвуферов к акустическим кабелям

Провода для динамиков – это наиболее распространенное соединение для сабвуфера высокого уровня. Вы найдете эти разъемы на задней панели сабвуфера. Они выглядят как стандартные разъемы для проводов динамиков с левым и правым портами, которые вы найдете в любой Hi-Fi системе.

Вам нужно взять две пары проводов динамиков и подключить их к клеммам L и R на задней панели усилителя.Затем вы подключите одну пару к своим динамикам, а вторую пару – к задней части сабвуфера. Когда вы их подключили, вы можете использовать фильтр сабвуфера для согласования звука с вашими передними динамиками.

Подключение сабвуферов с помощью разъема Neutrik Speakon

Разъем Neutrik Speakon – еще один распространенный тип подключения высокого уровня. Этот разъем имеет один конец, который представляет собой одиночный штекер, который используется для прямого подключения к задней части сабвуфера. На другом конце кабеля есть три оголенных провода, которые используются для подключения к клеммам динамика вашего усилителя.Это тот случай, когда вы используете стереоусилитель или предусилитель, или даже ваш AV-ресивер.

Вы должны вставить первый оголенный провод в положительную клемму правого канала. Второй провод подключаем к плюсовой клемме левого канала. Оставшийся провод подключается к одному из каналов отрицательной клеммы, но не подключается к обоим отрицательным каналам.

Просто убедитесь, что эти цветные провода подключены к правильным клеммам. Теперь вам нужно будет использовать фильтр сабвуфера, чтобы сбалансировать звук с передними динамиками.

Обратите внимание на эти надежные модели сабвуферов с высокоуровневыми соединениями.

Нужен отличный сабвуфер для вашей машины или PA?

Что ж, у нас есть хороший выбор отзывов, которые помогут вам найти именно то, что вы ищете. Так что ознакомьтесь с нашими подробными обзорами лучших автомобильных сабвуферов, лучших сабвуферов конкурентов, лучших сабвуферов под сиденьями или лучших сабвуферов PA, которые вы можете купить в 2021 году.

И не пропустите наши полезные руководства о том, почему у некоторых сабвуферов есть левый и правый входы, о различиях между активным и пассивным сабвуфером, о том, как настроить звук с объемным звуком в домашних условиях и о том, как подключить динамики к телевизору. Информация.

Вы также можете ознакомиться с нашим подробным обзором сабвуфера Kef Kube 10B.

Как подключить сабвуфер к усилителю – последние мысли

Наилучший способ подключения сабвуфера к усилителю может включать в себя подключения высокого или низкого уровня, или даже и то, и другое. Но если вы хотите получить максимальную отдачу от системы домашнего кинотеатра, правильное подключение сабвуфера – это разница между средним и отличным низом.

Во-первых, вам нужно решить, какой тип соединения вы используете: низкоуровневый или высокоуровневый.Обычно это определяется моделью вашего усилителя и сабвуфера, но также и тем, чего вы пытаетесь достичь с помощью звука.
