Подключение регистратора к прикуривателю: Как самостоятельно установить автомобильный видеорегистратор? | Студия автозвука Электросила Севастополь

Как самостоятельно установить автомобильный видеорегистратор? | Студия автозвука Электросила Севастополь

Автомобильный видеорегистратор стал практически обязательным аксессуаром для каждого автолюбителя. Слово «автолюбитель» тут очень хорошо подходит- это тот человек который любит свою машину и себя. И видеорегистратор помогает автолюбителю жить значительно спокойней.

Автомобильные регистраторы получили в последнее время очень широкое распространение. Зачастую покупатели устанавливают авто регистратор самостоятельно, используя штатный входящий в комплект крепеж в виде присоски к стеклу и кронштейна с парой шарниров. Ставят регистратор ближе к верхней части стекла, а шнур питания свисает поперек лобового стекла к прикуривателю. С одной стороны дешево и сердито, а с другой стороны-постоянно занят прикуриватель и провод мешает обзору да и просто не эстетично. Мы постараемся рассказать как можно установить видеорегистратор своими руками более аккуратно. Нам понадобятся инструменты для разборки салона, мультиметр, паяльник, изолента, пластиковые стяжки и прямые руки.

Рассказывать будем на примере видеорегистратора Falcon и автомобиля VW Golf V.

Обратите внимание на то что мы будем подключать видеорегистратор на современный автомобиль. На большинстве современных автомобилей прикуриватель получает питание при включении зажигания. Это обеспечивает автоматическое включение и запись видео при запуске двигателя и выключение при выключении зажигания. Если ваш прикуриватель постоянно работает то вам необходимо искать другое место подключения чтобы подключить видеорегистратор на зажигание. Если вы не уверены как это делать то обратитесь к специалистам!

Как следует из названия, этот видеорегистратор снимает в качестве HD (по факту Full HD!), имеет LCD экран и GPS логгер. При всем этом он отличается весьма компактным размером. Размер настолько небольшой, что мы постараемся спрятать регистратор за зеркалом заднего вида, чтобы он не загораживал обзор.

Кроме компактного размера, у этого регистратора есть два вида креплений, одно традиционное на присоске а другое -маленький кронштейн на двустороннем скотче. Вот как выглядит крепление с присоской:

Вот так выглядит крепление с двусторонним скотчем, которое мы и будем использовать так как оно компактней:

Хочу сразу оговориться-если в вашей жизни случаются «непонятки» с ГАИ и вы захотите снимать все это на видео с помощью видеорегистратора то этот вариант установки вам не подойдет. При таком способе крепления вам не удастся повернуть видеорегистратор в сторону бокового окна для того чтобы записать разговор с «гаишником».  В таком случае выбирайте регистратор который можно повернуть целиком на подставке (например вот такой или  вот такой). Беда только в том что и сами регистраторы такого типа и их крепления бывают весьма громоздкими. В данном случае нас волнуют не «гаишники» а ситуация на дороге, и очень важно то чтобы регистратор не занимал на лобовом стекле лишнего места.

Опытным путем находим подходящее место- я расположил регистратор справа от зеркала, чтобы он был полностью закрыт зеркалом и не мешал при вождении. Размечаем и прикрепляем кронштейн на лобовое стекло, не забывая обезжирить его. Скотч лепится очень прочно, поэтому пользуемся правилом «семь раз отрежь т.е. отмерь один раз отрежь!» Нужно до того как все приклеить четко определиться с расположением регистратора, чтобы в его «поле зрения» попадало все дорожное полотно.

Надо отдать должное китайцам, они сделали умную штуку- кронштейн имеет прорези чтобы можно было легко снять видеорегистратор просто ослабив прижимной винт. Таким образом можно будет легко снять регистратор чтобы просмотреть записи на его встроенном LCD экранчике или забрать его из машины при долгой стоянке (от греха подальше).

Проверка-делаем пробную запись:         Естественно, нормальный человек не захочет ездить так чтобы поперек лобового стекла висел шнур питания от видеорегистратора. Поэтому следующим этапом мы будем проводить шнур питания за обшивкой салона.

Посмотрим на штекер, который вставляется в прикуриватель. На самом деле это блок питания видеорегистратора, который получает от прикуривателя 12В а на выход выдает 5В 1А через разъем USB для регистратора. Соответственно, нам в любом случае нужно сохранить этот блок питания, никаких проводов от него отрезать мы не будем!

Сразу хочу сказать-вы можете не припаивать провода к штекеру а просто провести провод скрыто за обшивкой (длины обычно хватает) и вывести провод где-то рядом с прикуривателем, затем просто вставить штекер в прикуриватель. Таким образом вы не рискуете перепутать что-нибудь в подключении, но прикуриватель всегда будет занят видеорегистратором. Нам такое не подходит.

Как известно, на центральном контакте гнезда прикуривателя напряжение +12В а на боковом (корпусе)-земля. Соответственно, нам нужно припаять провода к нашему штекеру-блоку питания чтобы правильно подключить из потом к сети автомобиля. Тут у новичков может возникнуть одна загвоздка: у штекера прикуривателя два боковых контакта но только один из них подключен. Как узнать какой именно? Нужно «прозвонить» мультиметром («тестером») наличие сопротивления между центральным контактом и боковыми. Когда вы увидите какое-то сопротивление между двумя контактами то это именно та пара контактов которая вам нужна.

Припаиваем провода к контактам: Лучше воспользуйтесь флюсом, так как паяются эти контакты не очень хорошо.  Затем тщательно все изолируем:

Теперь нам необходимо провести проводку за обшивкой салона. В нашем случае, мы устанавливаем видеорегистратор FalconHD15 LCD GPS и провода в комплекте вполне хватает чтобы провести от потолка до прикуривателя, однако в более дешевых приборах могут сэкономить на длине провода, тогда придется припаять более длинные провода.

Разбираем переднюю стойку и потолок:

Иногда приходится разбирать даже потолочный плафон для того чтобы удалось аккуратно отодвинуть потолок при протяжке провода:

Аккуратно отодвинув потолок укладываем туда провод от видеорегистратора. Сделайте небольшой запас провода для того чтобы натянутый провод не мешал потом настраивать положение видеорегистратора.

Протягиваем провод по стойке лобового стекла. Закрепите провод кабельными стяжками (хомутами). Если ваш автомобиль укомплектован боковыми аирбегами-шторками то убедитесь что провод не попадет в зону срабатывания подушки безопасности. Самый верный способ- прикрепите провода к уже имеющимся заводским проводам.

Проводим провод за приборной панелью. В зависимости от автомобиля вы можете снять «бардачок» или провести провод за ковром. В любом случае, убедитесь что провод не попадет под ноги пассажира или под другие движущиеся части (приводы заслонок печки и т.д.) Если вы решили провести провод с водительской стороны следите чтоб он не запутался в педалях)) Закрепите провод кабельными стяжками:

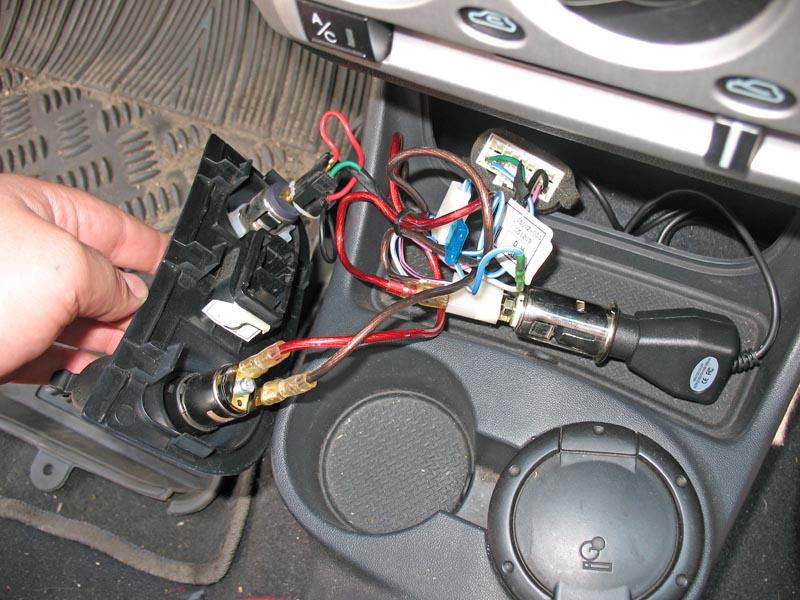

Выводим провод к прикуривателю, предварительно разобрав там всё. Это может быть непросто но никто и не говорил что будет легко 🙂  Я специально не даю инструкций, так как на разных моделях автомобилей все совсем по-разному.

Теперь необходимо найти и правильно подключить питание на разъеме прикуривателя. Обычно питание это два более толстых провода на разъеме, т.к. розетка прикуривателя рассчитана на потребители током до 15А. Воспользуйтесь мультиметром для того чтобы найти питание. Вначале найдите +12В относительно корпуса автомобиля. Напряжение (на большинстве современных автомобилей) появляется при положении ключа «ACC» (когда работает магнитола) или «Зажигание». Затем находим «землю»- по идее это второй толстый провод на разъеме но проверить все равно необходимо. Сопротивление между этим проводом и корпусом автомобиля должно быть равно 0. Не перепутайте с проводом подсветки, он тоже может «звонится» как земля но при включении подсветки на нем появляется +12В!  Теперь когда мы все нашли, подключаем наши провода. Лучше использовать зажимы-коннекторы для проводов, вот такие:

Но можно и просто зачистить и подключить провода, тщательно заизолировав места соединения.

Такое подключение является абсолютно безопасным, т. к. сама цепь прикуривателя защищена предохранителем и провод до нашего видеорегистратора тоже защищен предохранителем, встроенным в блок питания видеорегистратора.

Блок питания необходимо хорошо закрепить, так как иначе он будет «болтаться» и стучать на каждой кочке:

Теперь собираем все в обратной последовательности. 🙂

Вот что мы получили. Видеорегистратор не мешает обзору, провод спрятан, прикуриватель свободен! Ура!

Если процедура установки показалась вам слишком сложной, обращайтесь к профессионалам!

50549 Всего 1 Сегодня

Вконтакте

Facebook

Twitter

Google+

Как подключить видеорегистратор к машине без прикуривателя | Новости

Этот девайс по-настоящему необходим всем автолюбителям, ведь он фиксирует и сохраняет все события на дороге. В случае ДТП у владельца транспортного средства будут убедительные доказательства невиновности. Но, чтобы девайс работал корректно, его нужно правильно подключить.

Большинство видеорегистраторов имеют аккумуляторы небольшой емкости, поэтому они могут непрерывно записывать видео не дольше 15 минут. Для полноценного использования прибора его нужно подключить к бортовой электросети автомобиля.

В большинстве случаев девайс подключают через прикуриватель. Но такой тип подключения имеет много минусов. Во-первых, прикуриватель может быть банально занят. Во-вторых, в салоне будут постоянно находиться провода, которые могут мешать полноценной эксплуатации автомобиля. Кроме того, в зависимости от модели, подпитка прикуривателя не отключается после того, как заглушат двигатель, а из-за этого быстро садится аккумулятор. К счастью, есть другие варианты подключения регистратора без использования прикуривателя. Если вы ищите хорошую модель, то посмотрите наш рейтинг лучших моделей на сегодняшний день.

Cамые популярные варианты подключения

Иногда случается, что прикуриватель занят и возможно запитать от него регистратор нет. В данном случае переходят к нестандартные методам.

В качестве источника питания можно использовать любой прибор, связанный с электросетью: зажигание, магнитолы, осветительный прибор и сам аккумулятор.

На практике чаще всего используют плафон и зажигание. Однако, перед выбором способа подключения, следует определиться с вариантом крепления самого видеорегистратора. Как правило, его крепят с помощью присоски или двухстороннего скотча. Эксперты советуют отдавать предпочтение первому способу, так как присоска обычно предоставляется в комплекте с устройством, легко монтируется и снимается со стекла.

Подключаем регистратор к плафону

Расположенный вверху видеорегистратор проще всего подсоединить к плафону.

Пошаговая инструкция по креплению такая:

1. Плафон разбирают отверткой. Используют крестовую или плоскую отвертку, в зависимости от типа крепежа.
2. Контакты устройств соединяют, соблюдая полярность.
3. Изолировать такие провода нельзя. Эта информация обычно указана в инструкции по использованию электротехники. Если соединение будет плохим, запись на регистраторе получится искаженным. Определить, какие провода следует соединять, поможет мультиметр или цветная маркировка. Красные провода обычно имеют плюсовый заряд, а черные – минусовый.

Чтобы соединение с плафоном было безопасным, дополнительно устанавливают модуль питания, который можно купить в любом магазине электротехники. Покупать его придется отдельно, так как он никогда не входит в комплект.

Особенности подключения на примере Лады

Чтобы лучше понять принцип подключения регистратора к плафону освещения, приведем пример подключения на Ладе Гранте. В этой модели плафон отключается примерно через 15 минут после выключения зажигания.

Чтобы не резать стандартный провод питания видеорегистратора, придется купить гнездо прикуривателя «мама» с проводами. Далее разбирают плафон. Для его крепления используется одна защелка и два шурупа. После этого отключают питание плафона.

Для следующей манипуляции понадобится паяльник. С его помощью гнездо «мама» паяют с плафоном, подсоединяя красный провод к красному, а черный к черному. Остается только вставить питание регистратора в гнездо и собрать все обратно

Подключаем с помощью зажигания

Если регистратор находится в нижней части приборной панели, будет логичным подключить его к зажиганию. Но в этом случае видеорегистратор будет работать только после запуска двигателя.

Пошаговая инструкция по подключению выглядит так:

1. Оборудование фиксируют и подключают через адаптер.
2. Кабели прокладывают по верхней или нижней части лобового стекла и подключают его к системе зажигания. Как и в предыдущем случае, плюс присоединяют к плюсу, а минус к минусу.
3. Самое сложное – это определить, где плюс, а где минус. Проще всего посмотреть схему автомобиля. Но можно воспользоваться тестером и просто прозвонить контакты.

Как присоединить регистратор к магнитоле?

В данном случае соединение происходит стандартным способом: провода двух устройств соединяются, а точки стыка изолируются. Преимущество этого метода в том, что некоторые магнитолы работают при напряжении в 5В, поэтому не придется совершать какие-то дополнительные манипуляции. Достаточно просто подключить провода прямо к штекеру.

Для фиксации регистратора используют металлический каркас. Также необходимо внимательно осмотреть удобство фиксации, чтобы подключенный регистратор не мешал работе других систем автомобиля, например, управлению климат-контролем.

Есть еще один нюанс. Блок питания не стоит устанавливать рядом с воздуховодом. Он нагревается во время работы.

Если устройство подсоединяют к точкам с напряжением в 5В, то достаточно просто проложить провода к месту установки видеорегистратора. Обычно провода прокладывают по нижней части лобового стекла.

Подпитываем видеорегистратор напрямую от аккумулятора

Такой вариант подключения считается сложным, но при этом именно он один из самых надежных. Видеорегистратор не потребляет много энергии, поэтому нагрузка на аккумулятор будет минимальной. Однако для корректного подключения придется воспользоваться специальным переходником или комбинацией с пуско-зарядным прибором. Также придется купить предохранитель, рассчитанный на силу тока в 15А.

У подсоединения регистратора к аккумулятору есть свои нюансы, хотя в целом оно осуществляется стандартным методом. В первую очередь следует учитывать, что соединение приборов производится в моторном отсеке. Также необходимо строго соблюдать полярность. Провод с плюсом присоединяют напрямую к аккумулятору, а минус — к свободному проводу с такой же полярностью.

Правильно провести подключение поможет небольшая хитрость. Видеорегистратор нужно сразу установить на постоянное место. Тогда все провода будут на виду, а после присоединения их можно будет спрятать под обшивку, в бардачок или специальные короба.

Почему не стоит использовать нестандартное подключение?

Поскольку для видеорегистратора существует четкая технология подключения к бортовой сети автомобиля, любые нестанадртные методы считаются потенциально опасными. Все дело в том, что регистратор оказывает постоянную нагрузку на электросеть автомобиля, а она для этого не предназначена. Соответственно, некоторые элементы системы гораздо быстрее выйдут из строя.

В любом автомобиле есть предохранитель, но он реагирует не на перегрев, а на достижение граничных значений тока. Таким образом, если регистратор будет подпитываться напрямую от аккумулятора, придется купить и установить специальную кнопку для отключения питания, когда регистратор не используется. В противном случае аккумулятор машины очень быстро сядет.

Стоит отметить, что многие из перечисленных методов скоро утратят актуальность, так как многие регистраторы снабжают USB разъемом, который позволяет напрямую запитывать его от магнитолы.

В целом можно сказать, что подключить видеорегистратор без прикуривателя, сложно, но реально. Однако, чтобы случайно не повредить сам регистратор или какие-то части автомобиля, лучше воспользоваться услугами опытного специалиста. Если же есть опасения, что нестандартное подключение повредит электросистему автомобиля или выведет из строя само записывающее устройство, от таких методов лучше отказаться в пользу традиционных.

Статью подготовила редакция сайта Tekhnik.top.

Как подключить видеорегистратор в машине без прикуривателя

Наличие видеорегистратора в авто обеспечивает возможность фиксации процесса движения. Использование таких устройств позволит собрать обвинительную базу в случае конфликта с инспекторами ДВС. Существует несколько способов, чтобы подключить видеорегистратор в машине без прикуривателя.

Содержание

Куда и как крепится видеорегистратор

Выбирая место монтажа видеорегистратора на присоске, надо учитывать следующие требования:

Канал Топчик Китая рассказал о самостоятельном процессе модернизации присоски для регистратора, чтобы обеспечить ее качественное крепление.

1. Место монтажа обезжиривается. Для этого используется тряпка из мягкого материала, обработанная спиртом либо другим нежирным растворителем.
2. После обработки поверхности потребителю надо подождать, пока она полностью высохнет.
3. Присоска должна быть надежно зафиксирована. После установки автовладельцу надо проверить качество монтажа.

Основные преимущества присоски:

Недостатки, присущие этим элементам крепления:

Допускается монтаж присоски за зеркалом заднего обзора, но это более характерно только для небольших по размерам устройств. Такой вариант почти не мешает обзору и более эстетичен. Но при необходимости развернуть прибор на водителя могут возникнуть сложности.

Можно зафиксировать устройство посредством двухстороннего скотча, этот вариант более практичен, но имеет свои минусы:

Можно использовать метод съемной фиксации гаджета при постоянно монтированной наклейке, которая располагается на платформе. Этот способ более подходящий. Потребитель может произвести установку гаджета на торпеду, если позволяет крепление. На центральной консоли устройство обычно фиксируется посредством двухстороннего скотча. Основной минус этого способа заключается в снижении угла обзора.

1. Возможность быстрого подключения к электроцепи питания. Это обусловлено тем, что под торпедой расположены электролинии, к которым можно подсоединить устройство.
2. Простота и быстрота установки.
3. Качественная фиксация гаджета.
4. Удобство получения доступа к элементам управления девайсом.

Крепление проводов устройства

Скрытый способ

О правильном скрытии электролиний при установке регистратора в салоне машины рассказал Василий Яковлев.

При открытом методе монтажа проводка остается на поверхности элементов салона, она не прячется. Фиксация электроцепей осуществляется на потолке либо боковой стойке. Для крепления используются специальные пластмассовые скобы, оснащенные липучками, они входят в комплектацию большинства современных гаджетов.

Если установить видеорегистратор с камерой в районе зеркала заднего вида, то его подключение можно выполнить к плафону, расположенному на потолке. При реализации этого варианта потребуется минимальный отрезок провода.

Для выполнения задачи потребуется:

Пошаговая инструкция

1. Верхний источник освещения разбирается, для этого применяется отвертка с плоским либо крестовым наконечником в зависимости от типа крепежей. Контакты электроцепи припаиваются к положительным и отрицательным линиям на плафоне. Можно соединять концы проводки с контактными элементами на штекере.
2. Для обеспечения надежности соединений нельзя изолировать скрутки электроцепей. Это может привести к образованию помех в функционировании видеорегистратора. А наличие помех приведет к снижению качества изображения, которое записывает устройство.
3. Чтобы определить место, куда будет подключаться положительный провод, надо использовать мультиметр. С помощью тестера определяется также масса в шлейфе осветительного устройства и выполняется диагностика напряжения в электросети машины.
4. Чтобы подвести электроцепь питания к устройству от светового прибора, штатный разъем лучше не использовать, рекомендуется его разобрать. Заниматься этим специалисты советуют пользователям, имеющим опыт в проведении электромонтажных работ.
5. Чтобы обеспечить максимальную безопасность при соединении со световым прибором, применяется модуль питания. Он покупается дополнительно, в комплектацию не входит. Основным преимуществом такого прибора является наличие встроенного резисторного элемента, рассчитанного на 150 Ом. При подключении моделей, которые потребляют меньше 200 мА, в электросхему требуется добавить дополнительные нагрузочные резисторы.
6. Скрытая укладка проводки выполняется к технологическому отверстию в центральной консоли либо к осветительному устройству. Для размещения потребуется демонтаж декоративной облицовки боковой стойки рядом с лобовым стеклом. Если используется открытый вариант укладки кабелей, то электроцепь можно расположить на стыке стойки. Фиксация электролиний выполняется посредством липких скоб. Чтобы не нарушить эстетику салона, цвет кабеля надо подобрать в тон декоративной обивки.

Как подключить к питанию автомагнитолы?

Что понадобится?

• набор отверток — с крестовым либо плоским наконечником;
• комплект гаечных ключей;
• дополнительный провод, поскольку если кабеля от регистратора не хватит, его придется наращивать.

Этот метод простой, поскольку для его реализации потребуется подать на устройство 5-вольтное напряжение. Для соединения не нужны дополнительные адаптеры либо переходники. После установки гаджета на лобовое стекло либо торпеду надо демонтировать часть центральной консоли, чтобы получить доступ к магнитоле. Корпус аудиосистемы можно извлечь для доступа к его задней части. Подключение электроцепи выполняется к кабелю оранжевого цвета, который идет на аудиосистему.

Подключение видеорегистратора к блоку предохранителей

При подключении потребуется установить дополнительный предохранитель. Мощность устройства надо подбирать с учетом того, в какую электроцепь он будет монтироваться.

Для реализации задачи потребуется:

Пошаговая инструкция

1. С заклепок на детали удаляются головки, посредством которых выполняется соединение половинок пластикового корпуса.
2. Корпус осторожно разбирается, из него достается сам предохранительный элемент.
3. На половинках делается вырез для прокладки кабеля.
4. Затем электроцепь припаивается к предохранительному устройству.
5. Выполняется сборка детали в обратной последовательности. Для фиксации половинок используется суперклей.

1. Первым этапом будет сборка удлинителя. Для этого надо припаять кабель от предохранительного устройства к центральному разъему розетки прикуривателя. Второй контакт является отрицательным, он соединяется с боковым разъемом розетки. На конце отрицательного контакта делается петля, она будет использоваться для фиксации устройства посредством болта. Все места соединений надо заизолировать, для этого применяется изолента либо термоусадочная трубка.
2. Затем потребителю надо получить доступ к предохранительному блоку. В зависимости от автомобиля его место монтажа может быть разным. В нашем случае блок располагается на торцевой части центральной консоли со стороны водителя.
3. Выбирается необходимая электроцепь, с которой будет выполняться питание гаджета. Если остановить выбор на запитанной постоянно электроцепи, то гаджет будет активирован всегда. Для его отключения после глушения двигателя придется использовать кнопку.
4. Выбранный предохранительный элемент меняется на доработанный. При монтаже детали надо установить доработанное устройство штырем с кабелем в штекер потребителя. Это обеспечит защиту электроцепи предохранительным элементом. Для определения контактной части штекера, на которую поступает напряжение, применяется тестер либо лампочка.
5. Откручивается болт, который фиксирует предохранительный модуль. Данным винтом закручивается отрицательный проводник сделанного удлинителя.
6. Затем модуль питания гаджета заводится в отсек с предохранительным модулем, устройство устанавливается в розетку прикуривателя. Можно не использовать розетку, а подключить девайс в разрез электроцепи прикуривателя. Чтобы обеспечить более высокую надежность соединения, прибор с модулем питания можно обмотать изолентой.
7. Затем модуль питания располагается в отсеке с предохранительным блоком. Кабель прокладывается под стойкой от лобового стекла, для этого облицовка демонтируется. Замаскировать провод можно за потолочной обивкой.

Подключение регистратора к зажиганию

Но этот способ имеет свои достоинства. Владелец машины никогда не забудет отключить устройство, в результате чего аккумулятор авто не разрядится.

Для реализации этой задачи потребуется стандартный набор инструмента, включающий в себя отвертки и гаечный ключ, если он необходим для разбора замка зажигания. Также понадобится дополнительный провод, поскольку стандартного может не хватить.

Руководство по установке:

Канала AutoLife рассказал о нюансах подключения регистратора к системе зажигания авто.

Реализация этого варианта более трудная. Сложность состоит в том, что кабель придется протягивать из салона в моторный отсек машины.

Чтобы выполнить задачу, потребуется:

Пошаговая инструкция

1. Сначала производится монтаж гаджета в необходимое место в салоне.
2. Посредством переходника выполняется подключение провода к регистратору. На этом этапе важно соблюсти полярность кабелей при подсоединении, иначе устройство может выйти из строя.
3. Затем под пластиковой обивкой осторожно выводится электрокабель в подкапотный отсек. Прокладка может выполняться через специальное технологическое отверстие. После укладки на кабель производится установка предохранительного устройства.
4. Как вариант, можно вывести электроцепь под капот машины, используя монтажный блок. В устройстве имеются специальные дополнительные разъемы для предохранительных элементов.
5. Затем выполняется подключение электроцепи к аккумуляторной батарее. Перед выполнением задачи АКБ рекомендуется отключить. Отрицательный контакт соединяется с любым минусом в штатной проводке машины.

Советы автомобилистам по использованию видеорегистратора

1. Фиксатор устройства должен быть минимально подвижным относительно корпуса машины. При воздействии вибраций регистратор быстро выйдет из строя.
2. Если машина будет долгое время стоять на стоянке, девайс лучше убрать из салона, то же самое касается его крепления. Наличие крепежа может привлечь преступников, которые попытаются найти его в вещевом ящике.
3. Для качественного функционирования гаджета следует купить накопитель памяти с достаточным объемом. В инструкции обычно указывается, какой тип карт надо использовать.
4. Активировать устройство рекомендуется сразу после того, как водитель сядет за руль.
5. Не имеет значения, оборудован регистратор автономной батареей или нет. Обычно гаджет применяется только в салоне авто, а за его пределами можно воспользоваться камерой телефона. Важно, чтобы в комплектацию входил резервный аккумулятор. Особенно это актуально, если для сохранения данных применяется не дополнительный накопитель, а встроенная память.
6. При установке учтите, что наружные зоны оптических линз не подвергаются воздействию ультрафиолетовых лучей в жаркое время года. В частности если машина находится на длительной стоянке.
7. Для записи качественной картинки оптическую часть устройства и поверхность ветрового стекла регулярно надо протирать мягкой тряпкой. Ветошь перед обработкой смачивается спиртом.
8. Нельзя допускать его падения или ударов устройства о сторонние предметы.

Пользователь Vitalya Motsart рассказал об особенностях соединения гаджета с бортовой сетью и подробно показал процесс выполнения работ.

Как подключить видеорегистратор в машине без прикуривателя

Вопрос, как подключить видеорегистратор в машине без прикуривателя, наиболее интересен любителям использования нескольких электронных гаджетов. Водители часто подключают к единственному открытому гнезду электроснабжения зарядки мобильных телефонов, навигаторы, FM-трансмиттеры, ионизаторы воздуха, так что прикуриватель постоянно занят.

С такой же проблемой сталкиваются покупатели импортных машин последних поколений. Так, корейский автоконцерн Hyundai полностью отказался от комплектации легковых машин прикуривателями и пепельницами, их место заняли порты AUX и USB. Европейские производители практикуют выпуск базовых моделей, для которых «пакет курильщика» предлагается как дополнительная опция, за отдельную плату.

Чтобы обойти подобные ограничения, владельцы моделей видеорегистраторов с традиционным способом подключения прибора (через прикуриватель), вынуждены искать методы прямого получения питания от энергосистемы автомобиля.

Типичные места установки регистратора

Место установки прибора важно для прокладки проводов питания, выбора места подключения видеорегистратора. Основными местами установки видеорегистраторов стали верхняя панель «торпедо» и лобовое стекло машины.

Достоинствами крепления прибора на «торпедо» становятся устойчивое положение регистратора, возможность снимать его на стоянке во дворе. Недостатком такого расположения становится ограничение нижнего обзора видеокамеры капотом автомобиля.

При установке видеорегистратора на лобовое стекло, свисающий провод питания мешает обзору, что часто проявляется при резких маневрах машины. В остальном расположение камеры за салонным зеркалом заднего вида вполне удобно.

Куда и как подключить видеорегистратор в машине без прикуривателя

Для любителей электронных гаджетов выходом может стать покупка разветвителя, который подключается к прикуривателю через стандартный штекер и снабжен несколькими выходными портами различных форматов. Для такого адаптера важными параметрами становятся максимальная величина тока, эффективность  встроенных предохранителей.

При полной загрузке возможны перегрузки устройства, нагрев внутренних цепей, отмечены случаи возгорания. Кроме того, такие адаптеры нельзя использовать в моделях автомобилей, не оборудованных прикуривателем. Нет проблем у владельцев видеорегистраторов, подключаемых к электросистеме через разъем USB. Такой прибор можно подключить через штатные порты на панели «торпедо» или через разъемы автомагнитолы.

Среди нестандартных способов подключения с использованием типового штекера, практикуемых российскими автолюбителями, можно отметить:

1. Подключение к гнезду прикуривателя с внутренней стороны.
2. Прямое подключение к аккумулятору или питающим разъемам магнитолы.
3. Присоединение к питанию электроосвещения через потолочный плафон.
4. Подключение к блоку предохранителей.

Подключение видеорегистратора к плафону освещения

При верхнем размещении прибора логичным будет подключение видеорегистратора к плафону освещения, как самому близкому узлу электроснабжения. Разобрав передний плафон салонного освещения (с помощью обычной или крестообразной отвертки), провода штекера припаивают к плюсовым и минусовым контактным площадкам плафона или к разъемам шлейфа.

Заизолированные скрутки проводов всеми канонами электротехники не рекомендуются. Ненадежное соединение может вызывать помехи в работе регистратора, искажения видеозаписи.

Для определения мест подключения плюсового провода, массы в шлейфе плафона, проверки сетевого напряжения осветительной системы нужно использовать универсальный мультиметр.

Для подводки питания к видеорегистратору от осветительной системы штатный штекер прибора непригоден, его нужно разобрать.

Браться за разборку штекера, припайку проводов специалисты рекомендуют людям с техническим образованием или навыками электромонтажных работ.

Полную безопасность при подключении к плафону освещения обеспечит специальный модуль питания, который легко найти в продаже.

Достоинством блока питания становится встроенный резистор (150 Ом). Для некоторых моделей видеорегистраторов (с потреблением менее 200 мА) электрическую схему нужно дополнить нагрузочными резисторами.

Скрыто проложить провода к отверстию в «торпедо» или плафону освещения можно, сняв обшивку боковых стоек ветрового стекла.

Другим способом прокладки провода может быть открытое размещение кабеля на стыке стойки с ветровым стеклом. В этом случае цвет провода можно подобрать в тон обшивке салона и закрепить его пластиковыми липкими скобками.

Подключение видеорегистратора к блоку предохранителей

К безопасным способам подключения видеорегистратора относится присоединение штекера прибора к блоку предохранителей. Для такого подключения нужно:

• купить стандартный автомобильный предохранитель;
• к одной из ножек припаять провод от плюсового контакта штекера;
• к минусовому контакту штекера припаять провод с кольцом;
• провод с кольцом закрепить винтом на каркасе «торпедо»;
• установить предохранитель в свободное гнездо блока.

Получение питания без разборки штекера рекомендуется для моделей видеорегистраторов с питанием в 5 вольт. Электрическая схема штекера понижает напряжение автомобильного аккумулятора до нужной величины.

Детально посмотреть, как подключить видеорегистратор в машине без прикуривателя, можно на видео:

Опасности нестандартного подключения видеорегистратора

Большинство самостоятельных подключений при неграмотном исполнении опасно. Автопроизводители, зная о способах нестандартного подключения электронных приборов к прикуривателю, не рекомендуют такие методики. Электрическая схема, предохранители штатного устройства рассчитаны на кратковременное использование. При постоянной эксплуатации провода подвергаются тепловому старению, на которое не реагирует предохранитель, рассчитанный на отключение при граничных пусковых токах.

При подключении видеорегистратора к аккумулятору нужно предусмотреть кнопку разрыва цепи. При прямом подключении прибор будет работать постоянно, разряжая аккумулятор при выключенном зажигании.

При правильном подключении видеорегистратор не потеряет своей функциональности, качество видеозаписи не ухудшится.

Подключение видеорегистратора к бортовой сети автомобиля

Дополнительное оборудование, требующее подключения к питанию от сетей автомобиля, встречается очень часто. Разберемся в общих принципах подключения, без знания которых, подключится, просто не получится. А если и получится, то случайно и, возможно, это может привести к поломке устанавливаемого  оборудования,  либо к выходу из строя, какой-то штатной системы.

Но в современных автомобилях не все так плохо. Питание каждой системы уже давно снабжают отдельным предохранителем, который  в случае замыкания просто перегорит  и, тем самым, отключит питание системы. Достаточно будет заменить предохранитель, и система заработает снова. Но, в любом случае, хорошего в этом мало. И сейчас не об этом.

Как подключить видеорегистратор без прикуривателя

Допустим, вы купили видеорегистратор. Повесили его на стекло, воткнули в прикуриватель и катаетесь на машине довольные, что все происходящее вокруг снято вашим регистратором. И все бы хорошо, только провод, идущий от прикуривателя до регистратора, то и дело мешается. И вы задумались о подключении питания видеорегистратора к бортовой сети вашего автомобиля. Но как это сделать, если нет, ни подробной инструкции подключения, ни даже схемы электропроводки автомобиля?

Для подключения видеорегистратора или, какого либо другого оборудования, которое запитывается от сетей автомобиля (далее будем говорить о регистраторе), необходимо понимать, где будет находиться сам регистратор, и, где будет происходить подключение. Что бы понимать, как прокладывать провод и какая длина провода нужна.

Провод лучше тянуть от регистратора к месту подключения. Там его можно будет обрезать или смотать. Но обо всем по порядку.

Первое, что необходимо установить точно ­– это от какого напряжения работает ваш видеорегистратор. Часто попадаются регистраторы, работающие от 5В, а напряжение сетей автомобиля 12В (в грузовиках даже 24В). Если регистратор работает от 12В, то можно просто отрезать штекер, вставляющийся в прикуриватель, и использовать родные провода для подключения к бортовой сети. В регистраторах с напряжением 5В, как вы понимаете, отрезать штекер нельзя. Информацию о напряжении, питающем ваш видеорегистратор, вы можете найти на коробке от регистратора, часто она пишется на самом проводе от него, можно залезть в интернет и т.д. Либо, если информацию найти не удалось, можно просто припоять к контактам штекера провода, где пупырышек по центру – это плюс, а дуги по краям – это минус

Причем минусом  могут быть как две дуги, так и одна.  Вторая может оказаться не подключенной, и находиться там только для крепежа штекера в розетке, как в данном случае.

Но если вы не знаете, подключены две дуги или одна, то припояться лучше к обоим.

Паять надо аккуратно, чтоб провода плюса и минуса не перемыкались между собой и не замкнули на какой либо из проводов автомобиля. Поэтому большое внимание уделите изоляции.

Если у вас штекер прикуривателя такого плана, как на фото, то его можно отрезать. Так как,  внутри его идут всего два провода – плюс и минус. Без каких либо микросхем и дополнительных розеток.

Отрезав штекер или припаяв провода, давайте найдем место для подключения.

Идеальным местом для подключения регистратора, конечно же, является сам прикуриватель. То есть, если вы свободно сможете добраться до проводов, идущих к прикуривателю, смело подключайтесь к ним.

Если же до проводов прикуривателя добраться трудно или для доступа к ним придется разобрать половину салона автомобиля (бывает и такое), то вам необходимо найти другой провод, на котором появляется плюс при включении зажигания. Любое оборудование надо подключать так, чтобы оно начинало работать при включении зажигания, если оно не снабжено самоотключением.  В противном случае оборудование постоянно будет потреблять ток автомобильного аккумулятора. Что, в самый не подходящий момент приведет к его полной разрядке. Проще всего найти зажигание при помощи «прозвонки».

О том, что такое прозвонка и как ей пользоваться, опишу в другой статье, в которой подробно рассмотрим инструмент и расходники для ДОПов.

На каждом автомобиле схемы электропитания разные и где взять зажигание, я не подскажу, но могу посоветовать, где искать. Как правило, зажигание на всех авто можно найти у блока предохранителей. Находите жгут, идущий к нему, и по одному проводочку прозваниваете. На многих марках автомобилей зажигание есть в диагностическом разъеме.

Найдя провод зажигания, не спешите подматываться к нему. Во-первых, мы не знаем, ток какого напряжения идет по нему, во-вторых, при подключении к любому плюсовому проводу, его сопротивление увеличивается. На проводах одинакового сечения это проходит незаметно, но все – таки, если вы не уверены, что данный провод подойдет для подключения к нему регистратора, то лучше не рисковать.

В такой ситуации лучше будет прибегнуть к помощи реле. О том, как работает реле описано в статье «Все про реле – виды, способы применения». Но для этого нам понадобится еще один провод – постоянный плюс.

Постоянный плюс – это плюс, который не пропадает в проводе никогда. По факту, это плюсовая клемма АКБ. Его можно взять там же, где и зажигание, или протащить прям от аккумулятора (но это лишнее). Желательно, брать провод  потолще, но в разумных пределах. Просто немного толще остальных в жгуте, либо, такой же толщины как провод от реле.

К постоянному плюсу авто мы подматываем общий контакт реле. Замкнутый контакт надо заизолировать, либо вообще откусить или вырвать.

Плюс, идущий на наш регистратор подматываем на разомкнутый контакт реле.  Минус управления реле можно объединить с минусом регистратора.

А вот второй провод управления реле мы как раз подматываем к нашему зажиганию. Что получилось. При включении зажигания реле размыкается и на разомкнутый контакт проходит плюс, идущий на регистратор.

Что по поводу минуса. Есть множество различных мнений по поводу где брать минус для подключения. Многие настаивают на том, что минус можно так же вызвонить и подмотаться к нему. Я не согласен. Так как есть сложные автомобильные системы, которые срабатывают при определенных обстоятельствах. И на проводе может быть минус до тех пор, пока не произойдут эти самые обстоятельства.

Рекомендую минус всегда вешать на кузов автомобиля. Это дает вам 100% уверенность в том, что проводом вы не ошиблись.

Для  тех, кто еще не знает, в автомобилях течет постоянный ток. И течет он в одном направлении – от плюсовой клеммы аккумулятора к минусовой. Минусовая клемма аккумулятора соединена с кузовом авто. То есть, подсоединившись к кузову авто, мы автоматически подсоединяемся к минусовой клемме аккумулятора.

Подсоединиться к массе автомобиля можно при помощи специальных обжимных колечек.

Они вешаются  на шпильку и прижимаются гайкой или надеваются на болт и прижимаются им к кузову.

Либо просто можно вкрутить саморез и такое колечко прижать к кузову им.

Обращайте внимание на длину самореза, что бы он не вылез с другой стороны так, как вам не нужно.

Хотелось бы еще  сказать по поводу скруток и изоляции проводов. Лично я предпочитаю провода скручивать и заматывать изолентой. Кто то скручивает и изолирует термоусадкой. Я тоже иногда ей пользуюсь, когда она есть под рукой или когда изолентой трудно подлезть. Кто то паяет скрутки, кто то пользуется специальными конекторами для соединения проводов:

Мое мнение, что каждый пользуется тем, что имеет и, что считает удобней для себя. Единственное, что не советую делать – это скручивать провода параллельно.

Лучше сделать как бы один провод:

Потому, что даже не принимая во внимание сопротивление  и различные физические особенности, в этом месте проще всего сломаться проводу.

Обязательно ставьте предохранители. Пусть лучше сгорит он, чем ваше оборудование или какой либо из блоков управления машины. Для предохранителей существуют специальные колодки.

Реле тоже является предохранителем. Они бывают разные и рассчитаны на разную силу тока.

Если Вы решились сами установить какое либо оборудование и делаете это впервые, после того, как найдете все провода, к которым будет происходить подключение, снимите плюсовую клемму с аккумулятора – это обезопасит вас от короткого замыкания во время подключения.

И всегда, независимо от того обесточили вы автомобиль или нет, плюс подсоединяется в последнюю очередь.

Простой способ, как спрятать провод от видеорегистратора в машине почти без разбора

Опубликовано 26 октября, 2020 | Александр Кочетов

Как же надоел свисающий кабель посреди стекла от видеорегистратора или радар-детектора. Вижу это в каждой третьей машине. Есть ли простое решение проблемы?

Где-то читал, что в некоторых авто в штатном зеркале есть вывод USB для подключения чего угодно. Но увы, не все современные автомобили даже среднего класса могут похвастаться такой опцией. Да и есть некоторые особенности, при которых не подойдет этот USB.

Стандартный кабель питания от регистратора не имеет универсальной длины, у каждого производителя она своя. У кого 2 метра, у кого 2.5м, а есть и 3х метровые.  Если провод у вас короткий, то описанный способ может не подойти. Если провод от 2.5м и ваш автомобиль не Шевроле Тахо, то есть надежда на то, что все получится.

Способ 1. Простой и без особых знаний

Итак, общая схема установки такая.

Примечание. Запомните, проталкивать кабель перед установкой надо снизу вверх. Так как штекер питания меньше, чем сама зарядка прикуривателя. А вот устанавливать провод надо сверху вниз, так как излишки длины можно спрятать под торпедой и не обрезать.

Шаг 1. Я поездил во многих авто. И практически в 90% есть пространство, а точнее щель между обшивкой потолка и лобовым стеклом. Даже если вам кажется, что там очень плотно, протолкнуть кабель туда не составит труда. Попробуйте использовать пластиковую карту.

Примечание. Но, прежде чем это сделать, отмерьте кусочек кабеля питания примерно 10-15см или так, чтобы он был слегка в натяжку к тому месту, где планируйте ставить видеорегистратор. Потом его лучше зафиксировать специальными клипсами в 2х местах, у потолка и у места, где он подходит к гнезду регистратора.

Шаг 2. Проведите кабель под потолком до угла (налево или направо), тем же способом попробуйте затолкать его между резинкой стойки и обивкой. Если не получится, придется снять стойку. Не бойтесь, это ОЧЕНЬ просто и повредить там ничего невозможно. Часто под заглушками airbag есть шурупы, выкрутите их. Все, тяните аккуратно стойку на себя, она на защелках.

Шаг 3. Протянув провод по стойке вниз, дойдете до бардачка или до торпеды под рулевой колонкой. Тут скручиваем лишний провод и скотчем прикрепляем к чему-либо свободному, а остаток с зарядкой аккуратно ведем к прикуривателю.

Шаг 4. При нижней проводке тоже можно обойтись без снятия панелей, если у вас есть те самые специальные клипсы проводки с 3М скотчем, купить их можно на Алиэкспресс. Например такие или такие. Просто зафиксируйте провод, чтобы он не свисал и доведите до места питания. Кто-то просто кидает под коврик, но я не советую этого делать.

Финальный шаг. Запомните, от штатного USB запитать видеорегистратор может не получиться, так как они не выдают нужную силу тока.  Обычно это стандартные 0.5A или 1A. Но если у вас современный автомобиль, то на таком USB будет обозначение зарядки смартфона, тогда это подходит.

Посмотрите на зарядке видеорегистратора обозначения производителя по питанию и силе тока. Выглядит это как output: 5v 2A, это обычно у китайцев. Информация пригодится при покупке зарядки. А вот у корейских и комбо чаще встретишь 12v 2A. Учтите, корейские гаджеты вообще все питаются от 12v и им никакой USB не нужен.

Используйте штатное зарядное от регистратора или купите хороший автомобильный USB зарядник на несколько портов, например вот такой от BASEUS или Ugreen.

Более сложные способы, требующие небольшого вмешательства в электрику

1. Подключение к плафону штурманского света. Осуществляется при твердом знании того, что в вашем авто штурманский обесточивается при постановке на охрану и не учавствует в анализе утечки. Также нужно свобдное место для размещения зарядки
2. Самый правильный способ – к блоку салонного предохранителя. Требует знаний и часто разборки зарядки прикуривателя или специального кабеля hardwire kit. Идеален для чистых 12в корейских гаджетов. Может быть использован для парковочного режима или постоянного питания
3. К автономному блоку питания. Это может быть пауэрбанка большой емкости на 5в или 12в. Используется для авто, где вмешательство в электрику невозможно из-за систем анализа утечки тока
4. Использовать питание от OBD2 модуля. Требует покупки специального кабеля. Есть понимание того, что OBD2 не отключается как источник

Метки: как просто, подключение видеорегистратора, сделай сам

Об авторе

Александр Кочетов Следит за рынком видеорегистраторов с 2014 года, постоянный участник специализированных обсуждений в профильных ветках форумов, знает настроения и тренды пользователей

Похожие статьи

Похожих статей не найдено!

Регистратор как подключить

Как подключить видеорегистратор без прикуривателя: 4 лучших способа + видео

Сейчас любой современный автомобиль нашпигован электроникой и разными дополнительными функциями, делающими езду комфортной и безопасной для человека. Однако, не все устройства устанавливаются производителями. Много интересных и полезных штук в свою машину вносят уже водители. Например, видеорегистратор.

Записывающая камера на самом деле является отличным помощником, который выручит в трудную минуту — автокатастрофа, ДТП, подставы и прочие инциденты, возможные на дорогах. Допустим произошла авария с жертвами, в которой водитель совершенно невиновен. Доказать это правоохранительным органам будет очень трудно, да и зачастую никто слушать вас не будет. Ведь человека намного легче наказать, чем выяснить истину. Вот для таких случаев и существует видеорегистратор. Запись является аргументом водителя. Причём не только в случае ДТП, а и в других важных ситуациях. Порой на камеру запечатлеваются очень интересные кадры.

Исходя из всего сказанного, такое устройство просто необходимо установить и себе. Но как это делается и какие существуют способы подключения знают единицы. Чаще всего видеорегистратор врезают в цепь прикуривателя, но это не самый удобный вариант. Есть масса других, о которых стоит узнать.

Оглавление:

Размещение видеорегистратора

Прежде чем думать как подключать записывающее устройство к сети автомобиля, нужно сначала правильно его разместить. В этом моменте важно, чтобы ракурс камеры захватывал всю дорогу и желательно край обочины. Кстати, с каждым регистратором это делается индивидуально, так как угол обзора у всех камер различается и располагать их тоже нужно по-особому.

Например, если оборудование рассчитано на 120 градусов (эффект «рыбий глаз»), то его можно прикрепить ближе к лобовому стеклу. Соответственно, чем меньше будет это градус, тем дальше придётся устанавливать устройство.

Где установить видеорегистратор

Ещё один важный момент — местоположение. Поскольку в машине пространство ограничено, существует всего несколько мест для камеры:

• Лобовое стекло. Наиболее удобный способ размещения. В этом случае отлично справляется со своей задачей кронштейн в виде присоски, который и крепится к стеклу. Хорошо, если устройство лёгкое и ему хватит одной присоски. Тогда есть возможность прицепить его на любую часть, но наиболее подходящее место находится возле зеркала заднего вида, то есть по центру;

  Лучшие места для установки видеорегисстратора на лобовом стекле: 1, 3, 5, 6 и 8.
  Места, отмеченные красным, не рекомендованы для установки видеорегистратора.

• Передняя панель. Тоже неплохой вариант. Здесь видеорегистратор можно закрепить как на присоске, так и при помощи шурупов или болтов.

  Расположение видеорегистратора на передней панели

На самом деле, есть множество мест, где можно установить записывающее устройство. Это может быть и крыша, и само зеркало, и панель. Главное, чтобы был правильный ракурс и надёжное крепление. Также нужно учитывать, что практически в любом автомобиле есть подушки безопасности. Они встроены как раз в переднюю панель. При срабатывании они могут выломать регистратор, вследствие чего он повредит пассажира и водителя спереди. К этому моменту нужно внимательно относиться при установке!

Варианты подключения видеорегистратора

Когда камера установлена, самое время её подключать. Не забывайте то, что способ подключения будет зависеть от расположения устройства. Так, например, если оно закреплено в верхней части лобового стекла, то разумнее будет питать его от потолочного фонаря. То есть, чтобы не тянуть по салону лишний провод, желательно искать источник питания поблизости. Напомним, что видеорегистратор потребляет всего 5 Вольт, а значит нужен преобразователь, который тоже будет входить в цепь. Затем достаточно просто найти где-нибудь массу (корпус автомобиля) и источник напряжения, идущий от аккумулятора.

Также нужно учитывать, что придётся демонтировать некоторые части обшивки салона, чтобы спрятать под неё провода. Следовательно, логичнее будет разместить записывающее устройство локализовано. Хотя, если шнур мешать и портить интерьер не будет, то обшивку можно и не трогать. Наиболее распространёнными местами подключения являются:

Подключение видеорегистратора к плафону освещения

В этом случае целесообразно выбрать верхний фонарь, так как он находится ближе всех других приборов освещения.

Видеорегистратор, подключенный к плафону освещения

Сначала нужно снять светорассеиватель. Делается это путём откручивания шурупов или отстёгивания защёлок. Затем лучше воспользоваться вольтметром, чтобы найти нужные провода. Только не путайте те, которые идут от дверного реле, иначе регистратор будет работать только при распахнутой двери. Далее правильно (плюс к плюсу, минус к минусу) припаиваем блок питания, который будет переделывать автомобильные 12 Вольт в 5 и следом к нему присоединяем проводку записывающего устройства.

Теперь осталось проверить работоспособность. Если камера снимает, значит вы всё правильно сделали. Качественно изолируем соединения, прячем их под панель и собираем всё назад.

Подробнее про данный вариант подключения регистратора можете посмотреть в видео:

Также имеются специальные адаптеры к плафону освещения с розеткой прикуривателя. После снятия плафона, их подключают к жгуту плафона, а в сам прикуриватель вставляют провод от видеорегистратора. Затем провод продевают, например, через верхнюю обшивку крыши и вставляют его в видеорегистратор. Все оставшиеся провода прячутся под верхней обшивкой. Однако рекомендуется поставить предохранитель на такую конструкцию.

Подключение видеорегистратора к плафону освещения при помощи адаптера

Подключение видеорегистратора к магнитоле

Это, наверное, один из самый лёгких вариантов подключения, поскольку проводка с питанием для аудиосистемы автомобиля проходит наиболее близко к месту установки видеорегистратора. Провода регистратора нужно впаять в систему питания магнитолы, только, опять же, необходимо сделать это правильно. Для начала необходимо найти шнур под постоянным напряжением с помощью прибора или самодельной контрольной лампочки, а только потом его зачищать и припаивать видеорегистратор через преобразователь, так как на магнитолу идет напряжение 12 Вольт. Проблема здесь только в одном — проводка на магнитолу идёт под передней панелью. В лучшем случае придётся снимать саму магнитолу, а в худшем — всю панель.

Подключение видеорегистратора к магнитоле

Также можете посмотреть полезное видео:

Подключение видеорегистратора к аккумулятору

Если смотреть объективно, то это лучший вариант. Ведь в этом случае записывающее устройство будет иметь свою магистраль постоянного тока и сможет работать независимо от других факторов. Однако для этого понадобится немного больше знаний и деталей.

Подключать видеорегистратор к аккумулятору нужно с осторожностью, не забывая про предохранитель

Чтобы подключиться к аккумулятору, добавляем к заводскому шнуру камеры ещё один и ведём его в моторный отсек максимально маскируя. Под капотом, на крыле находится блок с предохранителями. Обычно в этом блоке есть запасной ряд, к которому и надо подключиться. Затем уже прокладываем провод от блока к аккумулятору, соблюдая полюса. Массу вообще можно прикрутить к корпусу автомобиля, чтобы не расшатывать лишний раз клеммы. Обязательно нужно не забыть добавить в цепь преобразователь. Его желательно ставить в защищённом от воды месте.

Тем не менее, не стоит забывать о предохранителе (рекомендуется на 15 А).

Подробнее о способе подключения можете посмотреть в видео:

Подключение видеорегистратора к замку зажигания

Более редкий случай. Регистратор будет работать только с включенным зажиганием. Для этого нужно снять обшивку рулевой колонки и найти на замке положительную клемму. Минус подсоединяется к корпусу. Также нельзя забывать о блоке питания на 5 Вольт.

Это наиболее примитивные места, чтобы подключить видеорегистратор к питанию автомобиля. Прикуриватель в этот список не входит, поскольку от него, как правило, уже что-то питается (зарядка телефона, ноутбука и т.д.), а ещё он работает только при включённом зажигании, что очень неудобно.

Также можете посмотреть полезное видео по теме:

Что нужно знать при подключении видеорегистратора

Подключить записывающее устройство можно куда угодно. Любой фонарик, лампочка, электроприбор работают от электричества, которое идёт от аккумулятора по проводке. Если найти плюсовой вывод, то подключиться к нему не составит труда. Вопрос в том, как он будет работать. Например, если это потолочный фонарь, то туда напряжение поступает постоянно, в отличие от прикуривателя. Большинство приборов работают только с включенным зажиганием, что не очень предпочитает видеорегистратор. Проще говоря, от прикуривателя он будет работать только при заведённой машине. Ну или придётся не высовывать ключ из замка, когда пойдёте в магазин или ещё куда-то.

От прикуривателя регистратор работает только при заведенном автомобиле

Также важным моментом является напряжение. Камера потребляет всего 5 Вольт, когда в автомобильной сети 12. Чтобы устройство не сгорело, приходится в цепь питания включать преобразователь и иметь . Это прибавляет дополнительных хлопот и внимательности. В том случае, если вы подключаетесь к магнитоле, то блок питания не нужен. Но помните, что не все аудиосистемы работают от 5 Вольт. Есть много видов, потребляющих стандартное напряжение. Тогда понадобится преобразователь, который часто идёт в комплекте с регистратором.

Советы по подключению видеорегистратора

Конечно, лучше всего, чтобы человек разбирался хоть немного в теме электричества. Тогда и никаких советов не нужно. Желательно также обладать начальными навыками пайки. А для того чтобы не случилось неприятностей, необходимо соблюдать основные меры безопасности:

1. Первое что учитывается — это аккумулятор. Прежде, чем лезть в проводку автомобиля лучше скинуть клеммы с батареи, чтобы исключить риск замыкания. Кроме того, паяльником по неосторожности возможно нанести непоправимый вред самой АКБ.
2. Проводка под элементами панели прокладывается очень аккуратно, чтобы не смять её и не оголить изоляцию. Шнур должен приобрести расслабленное состояние и ни обо что не тереться.
3. Соединения нужно тщательно изолировать. Для этого используют разные приспособления: изоляционная лента, термический клей или усадка и т.д.
4. Для точного определения плюса и минуса лучше пользоваться прибором — тестером. С его помощью безопасно можно проверить напряжение на любом проводе.

Если необходима круглосуточная запись видео, то подключать видеорегистратор лучше всего к аккумулятору. В таком случае у него будет своя собственная дорожка питания. То есть, он будет работать постоянно, независимо от состояния машины. Выключить его можно будет только с кнопки на самом устройстве.

В принципе, подать питание на видеорегистратор ничуть не сложнее, чем на лампочку освещения. Важно только учесть преобразователь напряжения. Ну а если нет уверенности в своих силах, то лучше поехать в автосервис, где сделают так, как хочет владелец. Стоить это будет немного, а сделают на совесть.

При самостоятельном подключении соблюдайте меры безопасности, чтобы не нанести вред своей машине.

Как подключить видеорегистратор без прикуривателя: 4 лучших способа + видео

Как установить зеркало регистратор с камерой заднего вида

Учитывая культуру вождения и состояние отечественных дорог, говорить о пользе видеорегистратора не приходится. И если ещё недавно обычная видеокамера на присоске была предметом гордости автовладельца, то функционал современного регистратора сопоставим с возможностями компьютера. Ниже мы разберёмся с критериями выбора и рассмотрим, как происходит установка видеорегистратора с камерой заднего вида в зависимости от его конструкции и ваших пожеланий.

Сразу о главном: определитесь с типом устройства. Их всего два:

– классический – это отдельный двухканальный дисплей, который устанавливается на торпеде или лобовом стекле;

– зеркало со встроенной передней камерой и разъёмом для подключения камеры заднего вида – совмещает функции зеркала и дисплея, крепится на штатное зеркало в салоне или заменяет его.

Очевидное преимущество второго варианта – возможность стационарной установки. При этом лобовое стекло и торпеда не загромождаются дополнительными гаджетами, а сам видеорегистратор, внешне неотличимый от обычного зеркала, не вызывает интереса у недобропорядочных граждан.

Оба типа двухканальных видеорегистраторов последнего поколения с выносной камерой заднего вида комплектуются приблизительно одинаково, а их установка отличается только способом крепления дисплея. Об этом подробнее.

Установка зеркала видеорегистратора с камерой заднего вида и подключение

Комплектация зеркала-видеорегистратора включает: само зеркало-монитор со встроенной передней камерой, зарядное устройство от прикуривателя, камеру заднего вида, 5-метровый соединительный кабель, набор крепёжных элементов (рис. 1).

Рис. 1 – Комплектация зеркала-видеорегистратора

Если вы правильно выбрали зеркало, то быстро и без проблем зафиксируете его на штатном с помощью двух эластичных ремней. В противном случае придётся демонтировать старое зеркало и приобрести отдельное крепление для нового.

Как подключить питание

Как и обычный электроприбор, видеорегистратор можно подключить к бортовой сети в любом месте, соблюдая полярность и потребляемое устройством напряжение, которое обычно составляет 5 В.

В зависимости от марки и модели авто, часть его электроприборов находится под постоянным напряжением, а часть отключается вместе с зажиганием. Этот момент и обуславливает выбор провода, к которому вы подключаетесь.

Поставляемое в комплекте зарядное устройство обеспечивает питание от 12-вольтной сети автомобиля. При этом во многих моделях видеорегистраторов штекер прикуривателя оснащён преобразователем напряжения из 12 вольт бортовой сети в 5 вольт, потребляемых самой камерой. Поэтому если вы не сильны в электрике и не хотите покупать отдельный преобразователь, не стоит отрезать штекер зарядки – лучше приобрести дополнительное гнездо прикуривателя, которое и будет соединяться с нужным контактом. К тому же такая установка позволит сохранить видеорегистратор с камерой заднего вида в целостности на срок гарантийного обслуживания.

Перед началом работы по подключению гаджета снимите минусовую клему с АКБ.

К прикуривателю

Длина шнура зарядки позволяет проложить его под обшивкой крыши и накладками передней правой боковой стойки, а затем вывести непосредственно к прикуривателю или в бардачок с розеткой. Если вы регулярно используете прикуриватель для зарядки других устройств, рассмотрите такой вид разветвителя как тройник с выключателями – очень полезный при дальних поездках девайс.

При таком подключении активация записи происходит автоматически при запуске двигателя. После отключения зажигания прибор выключается. Но если видеорегистратор имеет встроенный аккумулятор и датчики движения, он может активировать запись и при выключенном двигателе.

К плафону освещения салона

Это самый короткий путь и простой способ. Понадобится только снять крышку плафона и найти плюсовой провод. При этом важно не перепутать его с тем, который идёт от реле, реагирующем на двери, иначе запись будет включаться при каждом их открывании.

Так как в абсолютном большинстве случаев лампа салона находится под постоянным напряжением, видеорегистратор тоже будет постоянно активен.

К блоку с предохранителями

Обычно он расположен внизу передней или боковой части панели. На крышке блока есть схема расположения предохранителей электроприборов (рис 2). Выбрав подходящий, нужно вытащить его предохранитель, закрепить красный провод от гнезда прикуривателя на плюсовой клеме и вставить обратно (рис 3). Минусовой контакт – масса – идёт на крепёжный болт. (рис 4)

Рис. 2 – Схема расположения предохранителей электроприборов

Рис. 3 – Клемма

Рис. 4 – Минусовой контакт

При таком варианте подключения видеорегистратор будет включаться при подаче напряжения на выбранный вами электроприбор. Если же последний находится под постоянным напряжением, отключать регистратор нужно будет вручную.

К аккумулятору

Удачный способ питания видеорегистратора – отдельно выделенная линия. Подключение аналогично предыдущему: провод выводится под капот к блоку с предохранителями – плюс к плюсу, а минус можно закрепить прямо на корпусе автомобиля.

Если же в дополнение к разъёму прикуривателя приобрести ещё и контроллер питания, можно будет самостоятельно управлять подачей напряжения на камеру.

Как подключить камеру заднего вида к видеорегистратору

Этот вопрос состоит из двух частей: непосредственного монтажа камеры заднего вида и её соединения с видеорегистратором.

Парковочные камеры бывают врезными и накладными. Для установки врезных потребуется сверлить бампер. Накладные фиксируются на стекле липучкой, на бампере или накладке – липучкой и саморезами.

Накладную камеру заднего вида можно установить на стекле внутри салона или снаружи – над госномером (рис.5). Понятно, что первый вариант не рассматривается, если заднее стекло не имеет электроподогрева и дворника. Но ещё один важный недостаток такой установки – вы не увидите дорогу прямо под колесами. А такая функция очень полезна при езде по бездорожью задним ходом.

Рис. 5 – Варианты установки камеры заднего вида

Как видно из рисунка, прокладка кабеля подключения к видеорегистратору при монтаже внутри салона особых сложностей не вызывает. Иначе обстоит дело с наружным креплением.

В этом случае понадобится:

– снять накладку с подсветкой номера и отметить место крепления камеры;

– зафиксировать её липучкой, после чего проделать отверстия для саморезов – сверлом или шилом;

– вкрутить саморезы, затем вырезать ножом по нижнему краю накладки небольшое углубление для провода и вывести его в багажник.

Питание подключается к лампе заднего хода (красный провод – к плюсу фонаря), видеосигнал – к соответствующему разъёму (рис 6). Таким образом, при включении задней передачи происходит автоматическая активация записи и вывод на экран картинки с задней камеры.

Рис. 6 – Схема подключения камеры заднего вида

По салону провод протягивается от зеркала к багажнику под накладками обшивки салона или пропускается через штатную гофру с проводкой.

Вывод

По большому счёту, самостоятельная установка видеорегистратора с камерой заднего вида, приобретенной в одном комплекте, не должна вызывать больших затруднений. Но если парковочную камеру вы приобретали отдельно от двухканального видеорегистратора и хотите подключить именно её, лучше обратиться к специалистам.

как подключить правильно с автономным питанием

Многие автолюбители интересуются, как происходит подключение видеорегистратора. Трудно представить современный автомобиль без видеорегистратора, который помогает наблюдать за ситуацией на дороге, фиксировать события, использовать видео как доказательство, если произойдет ДТП.

Как подключают видеорегистратор

Пользоваться авторегистратором можно, если его подсоединить к системе автономного питания. Обычно устройство подключают к прикуривателю, но он может быть занят другой техникой или не работать из-за неисправности. Тогда регистратор можно подключить без прикуривателя. Для этого используют плафон, магнитолу, аккумулятор.

Если правильно провести монтаж авторегистратора, то прибор будет работать все время. А это необходимо водителям, для которых важно, чтобы запись велась как во время поездки, так и во время остановки машины. Авторегистратор, подключенный не к прикуривателю автомобиля, позволяет убрать с лобового стекла провода, которые мешают вести обзор дороги.

Как подключить видеорегистратор к плафону? Способ подключения зависит от того, где водитель желает расположить регистратор, а также от того, какая марка устройства используется, какое питание оно поддерживает. Проще всего подключить автовидеорегистратор к магнитоле или медиа-системе авто. Но не всегда есть такой вариант, поэтому и приходится использовать аккумулятор, плафон-освещение или провода магнитолы. Автомобилист должен подобрать наиболее оптимальный и практичный способ.

Далее будет рассмотрено подключение регистратора к плафон-освещению, которое чаще всего располагается над зеркалом заднего вида. Плафон находится близко к месту крепления видеорегистратора. Для того чтобы подключить устройство к плафон-освещению, необходимо выполнить следующие действия:

1. Снять переходник с провода регистратора, который отвечает за его питание.
2. Разобрать плафон-освещение.
3. Найти плату, которая регулирует работу плафона.
4. Отключить от платы провод, который идет на освещение.
5. На его место припаять провод регистратора.
6. Кабель освещения можно присоединить к светодиоду, и тогда он будет стабильно подавать сигналы о том, что видеорегистратор работает.

Некоторые водители кабель питания освещения убирают под обшивку или оставляют просто болтаться. Если все будет спаяно правильно, то видеорегистратор автомобиля начнет работать без привязки к зажиганию. Чтобы его включить, нужно нажать на кнопку, которая отвечает за освещение в салоне автомобиля.

Как подключить регистратор к аккумулятору

Здесь есть альтернативные варианты присоединения. Подключить видеорегистратор в машине можно к аккумулятору, но не каждый водитель справится с таким видом работы. Автомобилист должен разбираться в том, как соединить провода от авторегистратора с моторным отсеком. Можно попросить об этом друга, который разбирается в установке видеорегистратора. Для того чтобы создать автономное питание для устройства наблюдения за дорогой, нужно купить провода и предохранитель в 15 А.

Последовательность подключения авторегистратора к аккумулятору выглядит так:

1. Один провод следует присоединить к видеорегистратору. Красный провод нужно крепить к положительному заряду (+).
2. Затем провод тянется к моторному отсеку аккумулятора.
3. Проводку тянут по потолку и стойке кабины, уводя под торпеду. Но иногда во время крепления авторегистраторы размещают сразу же на торпеде, в этом случае заводить кабель надо непосредственно туда.
4. На устройстве размещается предохранитель, который подключается через монтажный блок, содержащий резервные предохранители.
5. Минусовой проводок надо подключить к кузову в любом месте.
6. Установить переключатель, чтобы легче было включать и выключать автомобильный регистратор.

Таким образом, регистратор, связанный проводами с аккумулятором, будет работать без проблем. Такая универсальная система обеспечит бесперебойное питание и запись даже во время остановки машины.

Есть еще одна альтернативная возможность подключить авторегистратор самостоятельно к машине, если кабель не подходит ни к одному разъему. Для этого можно использовать магнитолу. Как правильно присоединить устройство к музыкальному проигрывателю? У магнитолы и авторегистратора одинаковое входное напряжение. На колодке надо найти оранжевый провод, чтобы через него подключить систему наблюдения за дорогой. Пока аккумулятор заряжен, до тех пор и будет работать видеорегистратор.

Подключенная система станет работать исправно, если правильно соединить провода, спаять их с полюсами и установить выключатель-переключатель. Крепление регистратора тем или иным способом без применения прикуривателя поможет использовать в машине другие мобильные гаджеты, которые работают на автономном питании. Способности в паянии и монтировке не понадобятся, если в регистраторах имеется USB-вход, что позволит подключить технику к магнитоле через обычный разъем.

установка и подключение камеры в автомобиле к проводке

Наличие видеорегистратора в авто обеспечивает возможность фиксации процесса движения. Использование таких устройств позволит собрать обвинительную базу в случае конфликта с инспекторами ДВС. Существует несколько способов, чтобы подключить видеорегистратор в машине без прикуривателя.

Содержание

[ Раскрыть]

[ Скрыть]

Куда и как крепится видеорегистратор

Перед установкой и подключением регистратора в автомобиле напрямую без проводов надо определиться с местом монтажа. Каждый вариант обладает своими преимуществами и недостатками. Наиболее простой метод прямого соединения — зафиксировать девайс на присоске, которая идет в комплекте с устройством.

Выбирая место монтажа видеорегистратора на присоске, надо учитывать следующие требования:

1. Устройство с установленной присоской не должно загораживать обзор водителю. Правильно будет разместить прибор как можно выше, чтобы пассажирская зона также не была загорожена.
2. Элементы управления устройством должны располагаться в прямой досягаемости для водителя. Чтобы потребитель при необходимости смог развернуть гаджет или произвести его быструю настройку.
3. Устройство должно обеспечить лучший угол обзора.

Канал Топчик Китая рассказал о самостоятельном процессе модернизации присоски для регистратора, чтобы обеспечить ее качественное крепление.

Перед монтажом гаджета на присоске обязательно делается следующее:

1. Место монтажа обезжиривается. Для этого используется тряпка из мягкого материала, обработанная спиртом либо другим нежирным растворителем.
2. После обработки поверхности потребителю надо подождать, пока она полностью высохнет.
3. Присоска должна быть надежно зафиксирована. После установки автовладельцу надо проверить качество монтажа.

Для более качественной фиксации присоски можно дополнительно обработать место монтажа водой. Но если поверхность обезжирена, этого можно не делать.

Основные преимущества присоски:

• входит в комплектацию гаджета, не нужно дополнительно тратиться на ее покупку;
• удобство установки и снятия;
• есть возможность ежедневного демонтажа;
• компактность изделия.

Недостатки, присущие этим элементам крепления:

• неустойчивость установки, что особенно проявляется в зимнее время года;
• не эстетичность.

Допускается монтаж присоски за зеркалом заднего обзора, но это более характерно только для небольших по размерам устройств. Такой вариант почти не мешает обзору и более эстетичен. Но при необходимости развернуть прибор на водителя могут возникнуть сложности.

Канал Avto-Blogger рассказал о том, как правильно и надежно зафиксировать присоску на поверхности ветрового стекла, чтобы она не отвалилась.

Можно зафиксировать устройство посредством двухстороннего скотча, этот вариант более практичен, но имеет свои минусы:

1. При необходимости потребитель не сможет снять регистратор, не повредив наклейку.
2. Качество установки будет полностью зависеть от материала, из которого выполнен двухсторонний скотч. Важно, чтобы он был влаго- и термоустойчивым.
3. Если у потребителя нет опыта установки, то с первого раза он может неправильно монтировать устройство.
4. При фиксации гаджета на поверхность ветрового стекла в жаркое время года возможно перегревание регистратора.

Можно использовать метод съемной фиксации гаджета при постоянно монтированной наклейке, которая располагается на платформе. Этот способ более подходящий. Потребитель может произвести установку гаджета на торпеду, если позволяет крепление. На центральной консоли устройство обычно фиксируется посредством двухстороннего скотча. Основной минус этого способа заключается в снижении угла обзора.

Что касается преимуществ, то они следующие:

1. Возможность быстрого подключения к электроцепи питания. Это обусловлено тем, что под торпедой расположены электролинии, к которым можно подсоединить устройство.
2. Простота и быстрота установки.
3. Качественная фиксация гаджета.
4. Удобство получения доступа к элементам управления девайсом.

Существуют регистраторы, которые продаются в виде зеркала заднего обзора. Монтаж такого устройства рекомендуется доверить специалистам и обычно он производится на СТО. Как правило, это гаджеты премиального сегмента и они обладают постоянным подключением к цепи питания.

Крепление проводов устройства

Крепление устройства напрямую к проводке может быть выполнено скрытым либо открытом способом.

Скрытый способ

Подключение устройства обычно выполняется к прикуривателю. Такой вариант удобный, но появляется проблема с проводкой, поскольку электролинии свисают с ветрового стекла и могут загораживать обзор водителю. Чтобы устранить эту проблему, электроцепи можно спрятать под обивкой потолка, после чего вывести под обшивку боковой стойки. Дальнейшее подключение выполняется к прикуривателю или другой активной электроцепи. Основной нюанс скрытой установки — оставить немного свободного кабеля рядом с гаджетом, чтобы при надобности его можно было развернуть.

О правильном скрытии электролиний при установке регистратора в салоне машины рассказал Василий Яковлев.

Открытый способ

При открытом методе монтажа проводка остается на поверхности элементов салона, она не прячется. Фиксация электроцепей осуществляется на потолке либо боковой стойке. Для крепления используются специальные пластмассовые скобы, оснащенные липучками, они входят в комплектацию большинства современных гаджетов.

Подключение видеорегистратора через потолочный плафон

Если установить видеорегистратор с камерой в районе зеркала заднего вида, то его подключение можно выполнить к плафону, расположенному на потолке. При реализации этого варианта потребуется минимальный отрезок провода.

Что понадобится?

Для выполнения задачи потребуется:

• отвертка с крестовым наконечником;
• отвертка с плоским концом;
• комплект кабелей, посредством которых регистратор будет подключаться к электросети;
• набор крепежных скоб, оснащенных липучками;
• паяльник с канифолью и оловом;
• изолента.

Пошаговая инструкция

Правильный способ монтажа и подключения к осветительному плафону имеет особенности:

1. Верхний источник освещения разбирается, для этого применяется отвертка с плоским либо крестовым наконечником в зависимости от типа крепежей. Контакты электроцепи припаиваются к положительным и отрицательным линиям на плафоне. Можно соединять концы проводки с контактными элементами на штекере.
2. Для обеспечения надежности соединений нельзя изолировать скрутки электроцепей. Это может привести к образованию помех в функционировании видеорегистратора. А наличие помех приведет к снижению качества изображения, которое записывает устройство.
3. Чтобы определить место, куда будет подключаться положительный провод, надо использовать мультиметр. С помощью тестера определяется также масса в шлейфе осветительного устройства и выполняется диагностика напряжения в электросети машины.
4. Чтобы подвести электроцепь питания к устройству от светового прибора, штатный разъем лучше не использовать, рекомендуется его разобрать. Заниматься этим специалисты советуют пользователям, имеющим опыт в проведении электромонтажных работ.
5. Чтобы обеспечить максимальную безопасность при соединении со световым прибором, применяется модуль питания. Он покупается дополнительно, в комплектацию не входит. Основным преимуществом такого прибора является наличие встроенного резисторного элемента, рассчитанного на 150 Ом. При подключении моделей, которые потребляют меньше 200 мА, в электросхему требуется добавить дополнительные нагрузочные резисторы.
6. Скрытая укладка проводки выполняется к технологическому отверстию в центральной консоли либо к осветительному устройству. Для размещения потребуется демонтаж декоративной облицовки боковой стойки рядом с лобовым стеклом. Если используется открытый вариант укладки кабелей, то электроцепь можно расположить на стыке стойки. Фиксация электролиний выполняется посредством липких скоб. Чтобы не нарушить эстетику салона, цвет кабеля надо подобрать в тон декоративной обивки.

Дмитрий Пристром рассказал о нюансах соединения цепи регистратора с плафоном в салоне машины.

Как подключить к питанию автомагнитолы?

Питание устройства можно обеспечить от аудиосистемы, установленной в машине. Для реализации этой задачи придется демонтировать часть центральной консоли.

Что понадобится?

Перед тем как подключить видеорегистратор в машине без прикуривателя к питанию автомагнитолы, подготовьте:

• набор отверток — с крестовым либо плоским наконечником;
• комплект гаечных ключей;
• дополнительный провод, поскольку если кабеля от регистратора не хватит, его придется наращивать.

Пошаговая инструкция

Этот метод простой, поскольку для его реализации потребуется подать на устройство 5-вольтное напряжение. Для соединения не нужны дополнительные адаптеры либо переходники. После установки гаджета на лобовое стекло либо торпеду надо демонтировать часть центральной консоли, чтобы получить доступ к магнитоле. Корпус аудиосистемы можно извлечь для доступа к его задней части. Подключение электроцепи выполняется к кабелю оранжевого цвета, который идет на аудиосистему.

Канал Всяко разно из Китая представил подробное руководство по подключению регистратора к автомобильной аудиосистеме.

Подключение видеорегистратора к блоку предохранителей

Подсоединение видеорегистратора к предохранительному блоку представляет собой наиболее безопасный для автомобильной электросети и гаджета вариант.

При подключении потребуется установить дополнительный предохранитель. Мощность устройства надо подбирать с учетом того, в какую электроцепь он будет монтироваться.

Что понадобится?

Для реализации задачи потребуется:

1. Предохранительное устройство. В нашем примере используем деталь на 15 ампер, оснащенную пластмассовым сборным корпусом. Элемент в корпусе в виде бочонка использовать нельзя.
2. Розетка удлинителя прикуривателя.
3. Кусок электрокабеля.
4. Изолента либо термоусадочные трубки. Второй вариант предпочтительнее, поскольку он более надежный.
5. Суперклей.
6. Паяльник с расходными материалами.
7. Канцелярский нож.
8. Набор отверток с разными наконечниками.
9. Вольтметр либо мультиметр. При отсутствии тестера допускается применение контрольной лампочки. Ее использование позволит определить контакт штекера предохранительного устройства, которое находится под напряжением.

Пошаговая инструкция

Перед выполнением задачи надо доработать предохранительное устройство, процедура выполняется так:

1. С заклепок на детали удаляются головки, посредством которых выполняется соединение половинок пластикового корпуса.
2. Корпус осторожно разбирается, из него достается сам предохранительный элемент.
3. На половинках делается вырез для прокладки кабеля.
4. Затем электроцепь припаивается к предохранительному устройству.
5. Выполняется сборка детали в обратной последовательности. Для фиксации половинок используется суперклей.

Процедуру подключения разберем на примере модели автомобиля Рено Логан:

1. Первым этапом будет сборка удлинителя. Для этого надо припаять кабель от предохранительного устройства к центральному разъему розетки прикуривателя. Второй контакт является отрицательным, он соединяется с боковым разъемом розетки. На конце отрицательного контакта делается петля, она будет использоваться для фиксации устройства посредством болта. Все места соединений надо заизолировать, для этого применяется изолента либо термоусадочная трубка.
2. Затем потребителю надо получить доступ к предохранительному блоку. В зависимости от автомобиля его место монтажа может быть разным. В нашем случае блок располагается на торцевой части центральной консоли со стороны водителя.
3. Выбирается необходимая электроцепь, с которой будет выполняться питание гаджета. Если остановить выбор на запитанной постоянно электроцепи, то гаджет будет активирован всегда. Для его отключения после глушения двигателя придется использовать кнопку.
4. Выбранный предохранительный элемент меняется на доработанный. При монтаже детали надо установить доработанное устройство штырем с кабелем в штекер потребителя. Это обеспечит защиту электроцепи предохранительным элементом. Для определения контактной части штекера, на которую поступает напряжение, применяется тестер либо лампочка.
5. Откручивается болт, который фиксирует предохранительный модуль. Данным винтом закручивается отрицательный проводник сделанного удлинителя.
6. Затем модуль питания гаджета заводится в отсек с предохранительным модулем, устройство устанавливается в розетку прикуривателя. Можно не использовать розетку, а подключить девайс в разрез электроцепи прикуривателя. Чтобы обеспечить более высокую надежность соединения, прибор с модулем питания можно обмотать изолентой.
7. Затем модуль питания располагается в отсеке с предохранительным блоком. Кабель прокладывается под стойкой от лобового стекла, для этого облицовка демонтируется. Замаскировать провод можно за потолочной обивкой.

Подключение регистратора к зажиганию

Вариант подключения видеорегистратора к системе зажигания не так распространен, поскольку активация гаджета будет выполняться только после проворачивания ключа в замке.

Но этот способ имеет свои достоинства. Владелец машины никогда не забудет отключить устройство, в результате чего аккумулятор авто не разрядится.

Что понадобится?

Для реализации этой задачи потребуется стандартный набор инструмента, включающий в себя отвертки и гаечный ключ, если он необходим для разбора замка зажигания. Также понадобится дополнительный провод, поскольку стандартного может не хватить.

Пошаговая инструкция

Руководство по установке:

1. Сначала выполняется укладка электроцепей. Их можно проложить сверху либо снизу от ветрового стекла. Укладка производится к замку зажигания.
2. Затем, используя мультиметр, надо найти положительный контакт и зафиксировать на нем кабель аналогичной полярности. Если конструктивные особенности системы зажигания позволяют, то демонтировать и разбирать замок не нужно.
3. Отрицательный контакт фиксируется на минусе аудиосистемы либо к другому минусовому выходу. По завершении подключения надо произвести сборку облицовочных компонентов. Также потребуется правильно настраивать регистратор для дальнейшей работы.

Канала AutoLife рассказал о нюансах подключения регистратора к системе зажигания авто.

Подключение регистратора напрямую к АКБ

Реализация этого варианта более трудная. Сложность состоит в том, что кабель придется протягивать из салона в моторный отсек машины.

Что понадобится?

Чтобы выполнить задачу, потребуется:

• стандартный набор инструментов, включая отвертки и гаечные ключи;
• длинный кабель для наращивания штатного провода;
• предохранительное устройство на 15 ампер.

Пошаговая инструкция

Руководство по подключению:

1. Сначала производится монтаж гаджета в необходимое место в салоне.
2. Посредством переходника выполняется подключение провода к регистратору. На этом этапе важно соблюсти полярность кабелей при подсоединении, иначе устройство может выйти из строя.
3. Затем под пластиковой обивкой осторожно выводится электрокабель в подкапотный отсек. Прокладка может выполняться через специальное технологическое отверстие. После укладки на кабель производится установка предохранительного устройства.
4. Как вариант, можно вывести электроцепь под капот машины, используя монтажный блок. В устройстве имеются специальные дополнительные разъемы для предохранительных элементов.
5. Затем выполняется подключение электроцепи к аккумуляторной батарее. Перед выполнением задачи АКБ рекомендуется отключить. Отрицательный контакт соединяется с любым минусом в штатной проводке машины.

Об особенностях подключения регистратора в гаражных условиях рассказал канал Car Radar — Обзоры автогаджетов.

Советы автомобилистам по использованию видеорегистратора

Рекомендации, которые следует учесть при выполнении задачи и использовании регистратора:

1. Фиксатор устройства должен быть минимально подвижным относительно корпуса машины. При воздействии вибраций регистратор быстро выйдет из строя.
2. Если машина будет долгое время стоять на стоянке, девайс лучше убрать из салона, то же самое касается его крепления. Наличие крепежа может привлечь преступников, которые попытаются найти его в вещевом ящике.
3. Для качественного функционирования гаджета следует купить накопитель памяти с достаточным объемом. В инструкции обычно указывается, какой тип карт надо использовать.
4. Активировать устройство рекомендуется сразу после того, как водитель сядет за руль.
5. Не имеет значения, оборудован регистратор автономной батареей или нет. Обычно гаджет применяется только в салоне авто, а за его пределами можно воспользоваться камерой телефона. Важно, чтобы в комплектацию входил резервный аккумулятор. Особенно это актуально, если для сохранения данных применяется не дополнительный накопитель, а встроенная память.
6. При установке учтите, что наружные зоны оптических линз не подвергаются воздействию ультрафиолетовых лучей в жаркое время года. В частности если машина находится на длительной стоянке.
7. Для записи качественной картинки оптическую часть устройства и поверхность ветрового стекла регулярно надо протирать мягкой тряпкой. Ветошь перед обработкой смачивается спиртом.
8. Нельзя допускать его падения или ударов устройства о сторонние предметы.

Видео «Особенности подключения регистратора к бортовой сети без прикуривателя»

Пользователь Vitalya Motsart рассказал об особенностях соединения гаджета с бортовой сетью и подробно показал процесс выполнения работ.

Как подключить видеорегистратор (регистратор) в машине без прикуривателя

Видеорегистратор — устройство, которое служит для фиксации ситуации на дороге во время движения или стоянки автомобиля. Сейчас такой гаджет есть практически в каждом автомобиле. Обычно его подключают через прикуриватель, но часто в авто есть несколько современных устройств, требующих такого же подключения, поэтому вопросом о том, как подключить регистратор без прикуривателя, интересует многих автолюбителей.

Зачем может понадобиться подключение регистратора без прикуривателя

На сегодняшний день видеорегистратор является не роскошью, а необходимым и полезным гаджетом, который должен быть в салоне каждого автомобиля. Возможность фиксировать на видео ситуацию, происходящую во время движения или стоянки авто, а также то, что происходит в салоне, помогает во многих спорных ситуациях, возникающих, например, во время ДТП. Также видео с регистратора является подтверждением страховых случаев для страховой компании.

Видеорегистратор позволяет фиксировать ситуацию, происходящую во время движения или стоянки авто, а также то, что происходит в салоне

Особенностью регистратора является то, что он должен иметь возможность работать не только во время движения автомобиля, но и на стоянке, а также при неработающем двигателе.

Проще всего подключить такое устройство через прикуриватель, но часто бывают ситуации, когда сделать это невозможно:

• прикуриватель занят другим устройством;
• гнездо прикуривателя не работает;
• в автомобиле нет прикуривателя.

Крепление проводов

Перед подключением регистратора надо определиться, как будут крепиться провода. Существует два варианта монтажа:

• скрытая установка. Провода прячут под декоративной обшивкой или приборной панелью. Надо, чтобы возле регистратора оставалось немного провода, что позволит его свободно поворачивать;

  При скрытой проводке провода прячут под декоративной обшивкой или приборной панелью

• открытый монтаж. В этом случае провод не прячется, а его фиксация на потолке и боковой стойке проводится при помощи пластиковых скобок. Так как эти скобки на липучках, то со временем надёжность крепежа ослабевает, и провод может упасть.

  Провод находится на виду, что не очень удобно и некрасиво

Как подключить видеорегистратор без прикуривателя

Регистратор представляет собой электрооборудование, поэтому для его подключения без прикуривателя понадобятся такие инструменты:

Обычно в автомобиле гнездо прикуривателя уже занято, так как к нему подключена зарядка телефона или другое устройство. Кроме этого, питание в прикуривателе появляется только при включенном зажигании, то есть при неработающем двигателе регистратор работать не будет. Есть несколько вариантов подключения видеорегистратора. Их выбор во многом зависит от места установки такого прибора.

Подключение через потолочный плафон

Если регистратор монтируют в верхней части лобового стекла, то удобнее всего его подключить к питанию в потолочном плафоне. Процесс монтажа:

1. Протягивание провода. Его рекомендуется спрятать под обшивкой.
2. Снятие плафона. Он может быть прикручен винтами или закреплён защёлками.

   Обычно плафон крепится на защёлках

3. Определение полярности проводов. При помощи мультиметра определяют плюс и к минус, после чего припаивают к ним провода.

   Определяют полярность проводов

4. Монтаж переходника. Так как для регистратора надо 5 В, а в автомобиле 12 В, к припаянным проводам подключают блок питания и хорошо изолируют места соединений.

   Подключают провода и изолируют места соединений

5. Подключение регистратора. К блоку питания подключают провод от регистратора. После этого устанавливают плафон на место.

   Подключают регистратор и устанавливают плафон на место

Если нет паяльника, то на изоляции делают надрезы и к ним прикручивают провода от блока питания.

Видео: подключение регистратора к плафону

Подключение к магнитоле

Это более простое решение, так как для питания магнитолы также требуется напряжение 5 В. Для подключения регистратора к магнитоле не надо использовать блок питания или адаптер. Достаточно на колодке магнитолы найти провод питания, для этого используют мультиметр, к которому и подключают видеорегистратор.

На колодке магнитолы находят провод питания и от него запитывают видеорегистратор

От аккумулятора

Если выбирать такой вариант, то надо приготовить длинный провод, а также предохранитель на 15 А. Последовательность подключения будет такая же, как и при подключении к плафону.

При подключении от аккумулятора надо обязательно использовать предохранитель

Провод от регистратора прячут под обшивкой и выводят к аккумулятору. Обязательно устанавливают предохранитель. Особое внимание уделяют полярности, чтобы не вывести из строя прибор. Между аккумулятором и регистратором обязательно устанавливают преобразователь напряжения.

К замку зажигания

Это не очень популярный способ подключения. Его недостаток в том, что регистратор работает только при включенном зажигании. Достаточно при помощи тестера найти плюс на клемме замка зажигания, а минус можно взять в любом удобном месте. В этом случае также надо обязательно в цепь устанавливать преобразователь напряжения.

В этом случае регистратор будет работать только при включенном зажигании

Видео: подключение регистратора к замку зажигания

К блоку предохранителей

Для подключения регистратора к блоку предохранителей понадобится приобрести специальный разветвитель. Его особенность в том, что он имеет место для установки двух предохранителей. В нижнее гнездо вставляют штатный предохранитель, а в верхнее гнездо — предохранитель подсоединяемого устройства, к которому и подключают адаптер, а уже к нему видеорегистратор.

Разветвитель имеет место для установки двух предохранителей

Видео: как подключить видеорегистратор к блоку предохранителей

Есть много вариантов подключение видеорегистратора в том случае, когда нет прикуривателя или он занят. Выполняя самостоятельный монтаж и подключение такого прибора, надо быть очень внимательным, не путать полярность и не забывать использовать преобразователь напряжения. Если следовать разработанным правилам, то подключить самостоятельно видеорегистратор сможет даже начинающий автолюбитель.

Как подключить видеорегистратор в машине без прикуривателя

Некоторые видеорегистраторы содержат встроенные аккумуляторы небольшого объема – их хватает на беспрерывную запись картинки в течение 10-15 минут. Чтобы полноценно использовать устройство, нужно подсоединить устройство к бортовой сети машины. Стандартное подключение через прикуриватель неудобно тем что:

1. прикуриватель может быть занят;
2. висят лишние провода сверху вниз;
3. в некоторых машинах питание прикуривателя не отключается, при отключении зажигания, тем самым можно посадить аккумулятор.

Владелец задумывается, как использовать регистратор в автомобиле без прикуривателя, чтобы была обеспечена безопасность.

Основные способы

В случае, когда прикуриватель неисправен или занят другими устройствами, пользуются нестандартными методами подключения видеорегистратора. С их помощью отпадет необходимость использовать лишние разъемы.

Видеорегистратор подсоединяется следующими способами:

• через плафон освещения, располагающийся на потолке;
• к зажиганию;
• сразу к аккумулятору;
• к питанию магнитолы;
• к внутренней поверхности прикуривателя.

Наиболее частые способы, которые используются это подключение через плафон, и зажигание.

Перед установкой регистратора в машине необходимо определиться где закрепить устройство.

Рассмотрим два варианта крепежа:

с помощью присоски;

двухстороннего скотча.

Рекомендуется использовать стандартный метод крепежа – на присоске, так как присоска идет в комплекте с устройством и легко демонтируется со стекла, в отличие от скотча.

Плафон освещения

Если прибор расположен сверху, то видеорегистратор рекомендуется подсоединить к плафону освещения. Это самый близкий узел электроснабжения. Для осуществления задачи понадобятся следующие инструменты:

• плоская отвертка и крестовая;
• набор кабелей, с помощью которых прибор будет подключаться к электричеству;
• комплект крепежных скоб с липучками;
• изолента;
• паяльник;
• гнездо прикуривателя “мама” (необязательно).

Руководство по креплению проводов:

1. Верхний плафон освещения разбирают при помощи отвертки с крестообразным или плоским наконечником – зависит от типа крепежа.
2. Контакты плафона и регистратора соединяются плюс к плюсу, минус к минусу. Можно провести соединение концов проводки со штекером плафона.

Изолировать провода нельзя, это прописано во всех правилах пользования электротехникой. Плохое соединение нередко провоцирует помехи в записи видео, искажает запись. Чтобы определить с каким проводом соединить плафон с регистратором использует мультиметр, также поможет маркировка провород. Красный – плюс. Черный – минус.

Штатный штекер для подведения питания к регистратору не подходит – его разбирают или покупают дополнительное гнездо прикуривателя “мама”. Разбор рекомендуется доверить специалисту с техническим образованием или опытом работы. Безопасность при подсоединении к плафону обеспечивает модуль питания. Он продается во многих магазинах.

Для обеспечения максимальной безопасности при подключении к световому прибору используют модуль питания. Его приобретают отдельно от набора, поскольку он не входит в комплектацию.

Пример монтажа на Ладу Гранту

Для примера рассмотрим монтаж регистратора через плафон на Ладе Гранте. На данном автомобиле плафон отключается не сразу после отключения зажигания, а минут через 10-15.

Чтобы не резать стандартный провод питания регистратора, купим гнездо прикуривателя “мама” c проводами.

Разбираем плафон. Крепится на двух шурупах и одной защелки.

Отключаем питание плафона.

Далее необходим паяльник. Паяем гнездо “мама” с плафоном. Красный провод к красному, черный к черному.

Далее вставляем питание регистратора в гнездо и все собираем обратно.

Смотрим видео монтаж через плафон.

Через зажигание

При подключении через зажигания видеорегистратор станет функционировать только после поворота ключа. Последовательность действий для монтажа устройства:

1. Фиксируют оборудование и подключают его через адаптер.
2. Кабели прокладывают по низу или вверху лобового стекла, подключают к системе зажигания.
3. Плюс от зажигания подключается к плюсу регистратора, минус к минусу. Здесь сложность только в определение где плюс и минус. Можно посмотреть схему автомобиля или воспользоваться тестером и прозвонить контакты.
4. Теперь крепят минус к минусовым контактам разводки.

Через питание магнитолы

Подсоединение происходит по стандартной процедуре – с помощью соединения проводов и изоляции точки стыка. Некоторые модели магнитол работают при напряжении 5В, тогда кабели коммутация идут стразу к штекеру.

Прежде всего, нужно измерить уровень напряжения на всех точках. Для этого применяют тестовый прибор. Штатный блок или дополнительный трансформатор находится внутри приборной панели. Регистратор монтируют на металлический силовой каркас. Стоит удостовериться, что оборудованный узел не мешает механизмам управления климат-контроля.

Не рекомендуется ставить блок питания поблизости к воздуховодам, которые нагреваются при работе. Если осуществлено подсоединение к точкам с напряжением 5В, то нужно проложить провода к участку, где будет расположен видеорегистратор.

К аккумулятору

Такое подключение – сложное мероприятие, но очень надежное. Нагрузка на аккумулятор не будет большой. Но в данном случае необходимо воспользоваться переходником или комбинацией с пуско-зарядным прибором. Дополнительно приобретают предохранитель силой тока 15 А.

Подсоединение регистратора осуществляется через моторный отсек. Это делается одним из двух способов – напрямую с использованием предохранителя или через монтажный блок, в котором располагаются резервные точки электропитания.

Контакт со значком «плюс» питают к аккумулятору, а минус – к свободному проводу такой же полярности. Подробный алгоритм:

1. Видеорегистратор ставят на выбранное место.
2. Подсоединяют провод через переходник, соблюдая полярность. Если пользователь спутает, то прибор может выйти из строя или сгореть.
3. Теперь кабель проводят под обшивкой и отправляют в подкапотный отсек. Чтобы лучше защитить цепь, устанавливают предохранитель.

Возможен второй вариант прокладывания провода – отправить его в двигательное пространство через блок с предохранителями. В них должны присутствовать резервные отсеки. Завершающий шаг – подсоединить плюс к аккумуляторной батарее, а минус – к любому проводу в бортовой сети.

Если у Вас есть необходимость в открытии склада для продукции, которую Вы продаете, Вам понадобиться оборудование для обеспечения комфортной работы! Ознакомиться с перечнем необходимых товаров можно на сайте.

В чем состоит опасность нестандартного подключения регистратора

Иногда подсоединение видеорегистратора нестандартными методами и собственными силами с несовершенным знанием считается опасным. Производители транспорта советуют не прибегать к таким мерам, так как штатные предохранители и электрическая схема предназначены для недолгого использования. При постоянной эксплуатации кабели подвергаются тепловому старению.

Предохранитель не дает реакций на такие явления – он создан с учетом возможности отключиться при возникновении пограничных показателях тока. Если пользователь станет подсоединять регистратор к аккумулятору, но нужно купить специальную кнопку – отключения от питания,чтобы можно было отключить питание регистратора. При прямом подключении прибор будет работать беспрерывно, а значит, аккумулятор быстро разрядится.

Все вышеперечисленные методы скоро перестанут использовать, ведь 90% магнитол в машине снабжены портом USB. Эти разъемы применяют для зарядки гаджетов, телефонов. Стоит дополнить материал и рассказать, как спрятать провода. В продаже имеются специальные коробы, которые устанавливают сверху на обивку салона. Там можно скрыть кабели.

Другой достойный вариант – провести за бардачок. Но для этого его нужно снять. При прокладывании проводов контролируют, чтобы они не соприкасались с подвижными элементами и не нагревались при функционировании с патрубками отопительной системы.

Еще один метод – спрятать провода под ковриком. Также снимается обивка, а кабель тянут в направлении центрального тоннеля.

Самостоятельно смонтировать видерегистратор в автомобиле без использования прикуривателя реально, но это сложно. Данной работой должен заниматься только опытный в этой области человек. Если владелец машины не устанавливал его прежде, рекомендуется вызвать специалиста.

Другие статьи:

Как указать на серверы имен DigitalOcean от регистраторов общих доменов

× Содержание

× Поделиться этим учебником

Куда бы вы хотели этим поделиться?

• Twitter
• Reddit
• Хакерские новости
• Facebook

Поделиться ссылкой

× Поделиться этим учебником

Куда бы вы хотели этим поделиться?

Как зарегистрироваться | Регистратор Университета Кентукки

Координатор регистрации в Офисе регистратора координирует регистрацию всех студентов и аспирантов в Великобритании.

Прежде чем связываться с нами, ознакомьтесь с инструкциями по регистрации в myUK.

Великобритания Координатор регистрации: 11 Funkhouser Building
Часы работы: Понедельник – пятница с 8:00 до 16:30.
Телефон: 859-257-7173
Электронная почта: registration @ uky.edu

Найдите окно приоритетной регистрации весны 2021 и зимы 2020/2021

КАТАЛОГ КУРСОВ НА ЗИМУ 2020 И ВЕСНУ 2021 ПРЕДВАРИТЕЛЬНО ДОСТУПЕН НАЧАЛО 12 – 14 ОКТЯБРЯ 2020 ГОДА.

Новые, переведенные и повторно принятые студенты бакалавриата посещают ориентацию и записываются на занятия в это время.

Студенты, продолжающие обучение, и аспиранты регистрируются на предстоящий семестр с помощью

Поздняя регистрация начинается 25 января и продолжается до полуночи 29 января 2021 года.

ПРИМЕЧАНИЕ: Любой ученик, который зарегистрируется на свой первый класс после 24 января в 23:59. взимается плата за позднюю регистрацию в размере 40 долларов США.

Перед регистрацией

• Встретьтесь со своим научным руководителем, чтобы снять с него арест. Прежде чем вы сможете зарегистрироваться, вам необходимо снять этот запрет. (Студенты, не получившие ученой степени, не имеют должности консультанта.)
• Проверьте свою учетную запись на наличие остановок или задержек. Для этого войдите в свою учетную запись myUK, выберите «myInfo» в верхней части экрана, а затем «Мои остановки и остановки» в меню слева. Прежде чем вы сможете зарегистрироваться, вы должны разрешить любые остановки или удержания.

Новоприбывшие студенты

• Первокурсники, учащиеся переводчиков и реадмиссий зарегистрируются во время ориентации.
• Студенты без диплома не обязаны посещать ориентацию, но могут это сделать, если захотят.Если вы решили не посещать ориентацию, обратитесь к информации в вашем письме о зачислении, чтобы узнать даты регистрации.
• новых студентов бакалавриата на весну 2021 года в следующих группах зарегистрируются с помощью myUK с 26 октября в 8:00 до 24 января в полночь:
  • Он-лайн сертификат
  • Неуниверситет
  • Сертификат для студентов без диплома
  • Посещение студентов
  • Ищу степень в Интернете

Ориентация

4 декабря 2020 г. – ориентация для следующих групп студентов:

• Первокурсники / Перевод / Реадмиссия
• Международный
• Без степени

Чтобы записаться на ориентацию, посетите страницу ориентации.

Студенты бакалавриата, обучающиеся в настоящее время

• Регистрация на предстоящие семестры проводится каждый ноябрь и апрель. Студентам предоставляется окно регистрации. В это время студенты могут регистрироваться на курсы, добавлять / добавлять, просматривать свое расписание и выполнять другие функции.

Приоритетная регистрация

Зима 2020 года и весна 2021 года – 26 октября 2020 года, с 9:00 до 13 ноября 2020 года, в полночь

Окно вторичной регистрации

Весна 2021 – 16 ноября 2020 в 8:00.м. до 24 января 2021 г., 00:00

новых зачисленных аспирантов, включая бывших студентов бакалавриата, получивших степень в Великобритании

• Новые аспиранты регистрируются с помощью myUK. Следуйте этим инструкциям (PDF), чтобы зарегистрироваться.
• новых аспирантов на весну 2021 года в следующих группах зарегистрируются на myUK с 26 октября с 8:00 до 24 января до полуночи:
  • Он-лайн сертификат
  • Неуниверситет
  • Сертификат для студентов без диплома
  • Посещение студентов
  • Ищу степень в Интернете

Пружинная регистрация

• Аспиранты новой программы, не указанные в списке, регистрируются 23 ноября 2020 г. в 8:00 а.м. до 24 января 2021 г., полночь
• Новые аспиранты, получившие степень бакалавра, регистрируются с 8:00 30 ноября 2020 г. по 24 января 2021 г.

Сейчас обучаются аспиранты

• Зарегистрируйтесь с помощью myUK во время назначенного вам регистрационного окна.
• Вопросы и комментарии присылайте по адресу: [email protected] или по телефону (859) 257-7173.
• Учет любых остановок и удержаний. Для этого войдите в свою учетную запись myUK, выберите «myInfo» в верхней части экрана, а затем «Мои остановки и остановки» в меню слева.Прежде чем вы сможете зарегистрироваться, вы должны разрешить любые остановки или удержания.

Приоритетная регистрация

Зима 2020 года и весна 2021 года – 26 октября 2020 года, с 9:00 до 13 ноября 2020 года, в полночь

Окно вторичной регистрации

Весна 2021 г. – 16 ноября 2020 г. с 8:00 до 24 января 2021 г., полночь

Список ожидания курса

• Используйте myUK, чтобы записаться в лист ожидания на закрытый курс.Когда студент бросает курс, человек, стоящий на первой позиции в списке ожидания, автоматически зачисляется, а остальные студенты перемещаются на одну позицию вверх.

Использование функции списка ожидания

• Используя представление быстрой регистрации, введите курс, который вы хотите добавить, и нажмите кнопку ДОБАВИТЬ. Если раздел, который вы запрашиваете, закрыт, но имеет опцию списка ожидания, курс появится на вашем экране регистрации со статусом WAITLISTED.
• Используя представление поиска класса, введите курс в поле поиска.Щелкните ссылку курса, чтобы просмотреть все доступные разделы. Закрытые разделы, в которых есть опция списка ожидания, будут иметь кнопку WAITLIST вместо кнопки ДОБАВИТЬ. Чтобы подписаться на список ожидания, нажмите кнопку WAITLIST. Курс появится на вашем экране регистрации со статусом WAITLISTED.
• После того, как вы зарегистрируетесь на курс в списке ожидания, статус курса в вашем расписании изменится с В списке ожидания на ЗАБРОНИРОВАНО. Все остальные ученики в списке ожидания автоматически переместятся на одну позицию в списке.Если вы добавляете курс в список ожидания, не забудьте периодически проверять свое расписание на myUK, чтобы определять, изменился ли ваш статус для курса. Вы несете ответственность за мониторинг своего статуса на этом курсе.
• Вы можете удалить себя из списка ожидания в любой момент во время регистрации или добавить / удалить с помощью функции DROP.

Определенные ограничения списка ожидания

• Вы должны соответствовать всем предварительным условиям курса и пройти все ограничения (основные ограничения, ограничения классификации и т. Д.), чтобы попасть в список ожидания.
• Вы не можете добавить в список ожидания курс, у которого есть временное противоречие с записанным курсом в вашем расписании.
• Вы не можете попасть в список ожидания для другого раздела того же курса, на который вы уже записаны.
• Вы можете добавить в список ожидания только один раздел на курс.
• Вы можете быть зачислены и внесены в список ожидания только для того общего количества кредитов, на которое вы имеете право (например, у большинства студентов есть лимит кредитной нагрузки в 19 кредитных часов).Зачисленные часы плюс часы в списке ожидания не могут превышать ваш предел кредитной нагрузки. Если вам необходимо поддерживать статус постоянного сотрудника для получения финансовой помощи или других целей, часы в списке ожидания не засчитываются в статус постоянного. Студенты бакалавриата, ЗАПИСАННЫЕ не менее чем на 12 часов, считаются очными. Аспиранты, обучающиеся не менее 9 часов, считаются очными.
• Вы останетесь в списке ожидания до тех пор, пока не будете успешно зачислены на курс, или до последнего дня добавления класса, когда все списки ожидания будут автоматически очищены.

Как записаться на курс с ограниченным доступом

• Ограниченный курс ограничивает зачисление студентов в определенный колледж, специальность, классификацию студентов или программу. myUK не зачислит вас на курс, который ограничен, если вы не соблюдаете ограничения.
• Если вы не соответствуете ограничениям, но все же хотите записаться на ограниченный курс, вы должны получить специальное разрешение от колледжа или отдела, предлагающего курс. Разрешение на поступление на ограниченный курс выдается в электронном виде.Обратите внимание, что электронное разрешение на учебу не означает регистрацию на курс. После выдачи разрешения вам необходимо зарегистрироваться на курс с помощью myUK.

Изменение типа оценки

• Вы можете выбрать изменение типа оценки для зарегистрированного курса с помощью myUK.
• Типы оценок: нормальная оценка (буквенная оценка), пройдено / не пройдено или аудит.
• Первокурсники и аспиранты не могут посещать курсы на основе положительного / отрицательного результата.

Запись на заочные курсы

• Некоторые курсы в Великобритании не начинаются в начале семестра; тем не менее, вы все равно должны зарегистрироваться на них до последнего официального дня, чтобы добавить неполный курс.Пожалуйста, проверьте каталог курсов для уточнения сроков.

Как удалить удержания

У вас есть холд, который мешает вам зарегистрироваться? myUK не позволит вам зарегистрироваться или добавить, если:

• У вас есть удержание в отношении финансового или другого непогашенного обязательства. Используйте myUK для проверки удержаний. Вы должны очистить все удержания, прежде чем myUK позволит вам регистрироваться, добавлять классы, изменять разделы или изменять параметры оценок. Некоторые типы удержания могут помешать вам прервать занятия или отменить регистрацию.Пожалуйста, проверьте трюм и обратитесь в соответствующий офис.
• У вас есть удержание советника. Большинство студентов бакалавриата и некоторые аспиранты имеют удержание советника в отношении их записей. Это гарантирует, что студенты проконсультируются со своим консультантом перед регистрацией. Только ваш официальный советник или отдел может снять удержание советника.

Отмененные курсы

• Если курс, на который вы записаны, отменен, вы получите уведомление по электронной почте от офиса регистратора.
• После этой даты отделы, отменяющие курсы, получают указание повесить сообщение об отмене на двери класса.

Непосредственно перед началом занятий рекомендуется просмотреть свое расписание с помощью myUK, чтобы проверить, нет ли отмен или изменений курса.

Конфликты времени

• Если вы получили разрешение на регистрацию на двух курсах, которые имеют совпадающие схемы встреч, вы должны либо отправить документацию по электронной почте на адрес [email protected], либо принести ее в Room 10 Funkhouser Building во время регистрации, либо добавить / опустить окно.
• Вы не можете зарегистрироваться для перекрывающихся классов с помощью myUK. (Студенты, обучающиеся в Гаттон-колледже бизнеса и экономики, должны сообщать в Ресурсный центр для студентов в здании 144 B&E для разрешения временных конфликтов, независимо от курса.)

Информация о том, как снять

Посетите https://www.uky.edu/registrar/withdrawal

Как подключить свой собственный домен – Справочный центр Kajabi

Домены могут сбивать с толку, но мы предоставляем пошаговые инструкции, чтобы максимально упростить подключение вашего домена к Kajabi с помощью Cloudflare . Cloudflare помогает обеспечить безопасность и производительность, предоставляя вашим пользователям все возможности бесплатно! Следуйте нашему руководству, чтобы узнать, как подключить личный домен к веб-сайту Kajabi.

Во-первых, нам понадобится зарегистрированный домен.

Если у вас еще нет зарегистрированного имени и вам нужна помощь, щелкните эту ссылку, чтобы узнать больше.

Другие герои Kajabi, такие как вы, хотели бы использовать GoDaddy для регистрации своих доменов, но вы можете выбрать из множества регистраторов!

Вы также можете использовать существующий домен; новый зарегистрированный домен не требуется.

Есть зарегистрированный домен? Добавьте свой домен в Cloudflare:

• Чтобы подписаться на бесплатную учетную запись Cloudflare, нажмите здесь.
• После создания учетной записи вам необходимо добавить свой домен в Cloudflare.
• Введите свой домен, нажмите « Scan DNS Records » и дождитесь его сканирования, затем нажмите « Continue Setup », когда он завершит сканирование.
• Затем он попросит вас подтвердить, что все ваши записи перечислены.
  • Если вы используете недавно зарегистрированный домен, вам не нужно беспокоиться о том, что отображается на этом экране.
  • Если вы используете существующий домен, вам необходимо дважды проверить, что все, что вы ранее настроили для своего домена, все еще присутствует. Если чего-то не хватает, вы можете добавить это сейчас или настроить позже.
• После того, как вы все проверили, нажмите « Продолжить » внизу.
• Вам снова будет предложен план.
  • Для создания личного домена с Kajabi все, что вам понадобится, это бесплатный тариф . Идите вперед и выберите « Бесплатный веб-сайт » и нажмите « Продолжить » внизу.

Управление учетными записями в вашем домене

Структура организации

Вы можете сгруппировать учетные записи в отделах, чтобы ваша адресная книга отражала структуру компании. У каждого подразделения будет свой адрес, так что вы сможете отправить электронное письмо или сообщение чата всему отделу. Вы также можете предоставить доступ целому отделу к файлам на Диске или странице в Wiki.

Работа в команде

Вы можете создать групповой псевдоним электронной почты для сотрудников из разных отделов, которые работают над одним проектом.Любой сотрудник может создать этот групповой адрес без помощи администратора. Вы можете включить столько отдельных имен или команд, сколько необходимо.

Меньше рутины

После добавления нового сотрудника в отдел адрес автоматически появится во всех списках рассылки, чат-группах и списках людей, имеющих доступ к определенным облачным файлам. Кроме того, когда сотрудники покидают компанию, их доступ будет отменен.

Настройки электронной почты

Яндекс.Почта может работать через веб-интерфейс или любой другой клиент, использующий протоколы IMAP и POP3.Вы можете создать стандартную подпись для своих писем и даже собирать сообщения, отправленные по ошибке на адрес, который не находится в домене компании, в отдельной папке.

Управление доменами

Управление доменами организации может быть делегировано DNS-серверам Яндекса. Это не влияет на работу веб-сайта компании, поскольку услуги хостинга веб-сайтов и DNS-хостинга не связаны. После делегирования записями DNS можно управлять через интерфейс администратора или API.

Опции домена

При регистрации в Яндекс.Подключите, вам не нужно сразу подключать свой домен. Вы можете получить технический домен и добавить домен компании позже.

Безопасность

Яндекс.Почта автоматически фильтрует спам и предупреждает пользователя, если входящее сообщение не имеет цифровой подписи или не распознается. Вся передача данных через Яндекс.Коннект безопасна и осуществляется по протоколу HTTPS.

Регистратор

Офис регистратора расположен в кампусе HACC в Гаррисбурге. Студенты могут посетить офис в административном здании Ted Lick – рядом с Mumma Hall.

Услуги регистратора

Общие услуги включают:

• Обработка транскриптов HACC
• Составление трансферных кредитов
• Ведение академической истории учащихся и оценок
• Обработка заявлений о выпуске
• Сертификация выпускников
• Отчетность о зачислении и ученой степени.Офис отправляет отчеты в Национальный центр обмена информацией для студентов.

Обычные часы

Регулярно работает офис Регистратора:

• Понедельник – четверг: с 8:00 до 16:30.
• Пятница: 9.00 – 16.30

Летние часы (с середины мая до середины августа)

• Понедельник – четверг: 7:30 – 17:00
• Пятница: ЗАКРЫТО

Контактная информация

Свяжитесь с Офисом Регистратора по электронной почте, телефону или почте:

• электронная почта: record @ hacc.edu
• телефон: 800-ABC-HACC (или 800-222-4222)
• факс: 717-901-4296

Наш почтовый адрес:

Кабинет регистратора

HACC, Общественный колледж Центральной Пенсильвании
One HACC Drive
Harrisburg, PA 17110-2999

Разрядится ли аккумулятор в диктофоне с прикуривателем? _Shenzhen Jimi IoT Co., Ltd.

Какое нормальное электричество у автомобилей? Когда в автомобиле нет пара, он может продолжать питать бортовые электронные устройства, чтобы обеспечить нормальную работу бортовых электронных устройств. Обычными местами электропитания являются лампы для чтения, фары, задние фонари, рулевые фонари, электрические стеклоподъемники и так далее.

В настоящее время режим питания регистратора можно разделить на два типа: один предназначен для прямого подключения прикуривателя, а другой – для подключения блока предохранителей ACC автомобиля. Фактически, большинство регистраторов с питанием от прикуривателей автоматически отключаются после того, как автомобиль выйдет из строя. Причина, по которой некоторые продукты постоянно электрифицированы, в основном связана с конструкцией самого транспортного средства. В большинстве автомобилей Ford его прикуриватель рассчитан на постоянное электричество.

Другой тип автомобильного регистратора, который питается от блока предохранителей ACC, относится к типу «непрерывного питания». Поскольку автомобильный блок предохранителей рассчитан на постоянное электричество, даже если автомобиль не работает, это не повлияет на питание продукта. Так что, если в машине и дальше будет подавать питание на регистратор, разрядится ли батарея? Есть ли скрытая опасность в обычном блоке питания? Ну, это зависит от двух вещей. Если в качестве источника питания используется обычное электричество, при покупке необходимо обратить внимание на то, оборудован ли продукт линией понижения давления.Или есть программное или аппаратное обеспечение для определения напряжения автомобильного аккумулятора и автоматического отключения аккумулятора для его защиты.

В последнее время распространенным способом защиты аккумулятора является снижение напряжения. Но большинство регистраторов с собственной линией давления питаются от блока предохранителей ACC. Некоторые бренды разработали диктофон как программное обеспечение + аппаратное обеспечение для защиты аккумулятора. Когда программное обеспечение обнаруживает, что напряжение батареи ниже определенного значения, диктофон автоматически отключается.

Если ваша прикуриватель рассчитан на обычное электричество, мы рекомендуем вам попытаться подключить интерфейс питания записывающего устройства к исходному USB-разъему автомобиля, поскольку в настоящее время интерфейс питания большинства записывающих устройств разработан как USB-порт, и он отделен от гнезда прикуривателя. В то время вы можете подключить USB-порт через USB-порт оригинального автомобиля, и это место, возможно, не предназначено для обычного электричества.

Почему в диктофоне, питаемом от прикуривателя, нет защиты аккумулятора? В настоящее время большинство моделей интерфейса прикуривателя не рассчитаны на обычное электричество, поэтому регистратор данных транспортного средства, который питается от прикуривателя, не предназначен для защиты аккумулятора.В конце концов, рынок является конкурентным, и большинству производителей не нужно увеличивать стоимость только для разработки меньшего количества моделей. Когда цена высока, продвигать производителей автомобильных регистраторов нелегко. Следовательно, защита аккумулятора будет рассматриваться только в том случае, если регистратор подключен к блоку предохранителей ACC.

Если это обычное подключение к электричеству, сколько дней нужно отключать от сети? Есть два случая. Если прикуриватель вашего автомобиля рассчитан на обычное электричество, а ваш диктофон питается от прикуривателя, ваш автомобиль должен быть отключен от сети. Если вы не водите машину в течение двух или трех дней.В некоторых автомобилях с малой емкостью аккумуляторов аккумуляторы могут разрядиться, не отключая их от сети в течение дня. Если ваш прикуриватель не рассчитан на обычное электричество, вы можете использовать его, не отключая питание. Во-вторых, если ваш диктофон питается от блока предохранителей ACC, убедитесь, что устройство записи имеет конструкцию защиты батареи. Если он питается от ACC, 99 процентов записывающих устройств в настоящее время имеют соответствующую конструкцию, но надежность будет другой. Например, использование каталлобара. Если вы используете каталлобар более низкого качества, и он имеет только функцию снижения давления.Если используется качественный каталлобар, он имеет функцию переменного давления (он может изменять напряжение 12 В на 5 В, что подходит для записывающего устройства). Им также можно управлять с помощью интеллектуальной микросхемы для защиты аккумулятора. Например, хорошо защитить аккумулятор программно и аппаратно. В принципе, вы можете использовать его, не отключая питание.

Дополнительная информация на https://www.jimilab.com/contact/

ПОДЕЛИТЬСЯ

Статьи по теме

Лучший способ установки видеорегистратора для вашего автопарка

При оценке вариантов видеорегистратора следует учитывать один важный фактор – насколько легко установить видеорегистратор для ваших водителей или механиков.Если ваш видеорегистратор настроен неправильно, вы рискуете пропустить важные видеозаписи, которые могут помочь защитить ваших водителей от ложных претензий и освободить их от ответственности.

Хотя установка видеорегистратора может показаться сложным, существуют видеорегистраторы, которые делают установку быстрым и безболезненным процессом. Лучшие видеорегистраторы на рынке для автопарков обычно предлагают простую в управлении настройку, которую может выполнить любой водитель, а не профессиональный установщик. Например, видеорегистраторы Samsara AI могут быть установлены примерно за десять минут и не требуют сложной проводки или расширенной настройки.

Прочтите, чтобы узнать больше о некоторых из наиболее распространенных способов установки видеорегистратора, чтобы вы могли выбрать лучший метод установки видеорегистратора для своего парка.

Три способа установки видеорегистратора

Существует три распространенных метода установки видеорегистратора в промышленном транспортном средстве, которые позволят камере получить достаточный источник питания для успешной работы. У каждого метода есть как преимущества, так и недостатки, которые мы опишем ниже, чтобы помочь вам сузить круг вопросов, которые подходят для вашего автопарка.

1. Способ установки гнезда прикуривателя

Один из старейших и наиболее распространенных способов установки видеорегистратора – это подключить кабель питания видеорегистратора к гнезду прикуривателя автомобиля или USB-порту. Этот метод наиболее распространен в камерах для приборных панелей потребительского уровня, таких как те, которые продаются на Amazon и продаются другими розничными продавцами.

Хотя это простое и удобное решение для установки, оно также создает несколько проблем. Например, в некоторых старых автомобилях гнездо прикуривателя всегда включено, даже когда сам автомобиль выключен.При подключении к этим «постоянно включенным» гнездам прикуривателя видеорегистратор может продолжать записывать кадры, даже когда автомобиль выключен, и в конечном итоге может разрядить аккумулятор вашего автомобиля.

Однако включение видеорегистратора в гнездо прикуривателя, которое не всегда включено, может вызвать другие проблемы. Если вы заинтересованы в приобретении видеорегистратора, который предлагает режим парковки – функцию, которая сохраняет запись с видеорегистратора, даже когда автомобиль выключен, – вы должны сначала проверить, какая розетка для прикуривателя установлена ​​в вашем автомобиле.Хотя эта функция удобна, если вы хотите защитить свои автомобили на ночь, если ваша розетка прикуривателя не остается включенной, видеорегистратор не будет записывать какие-либо кадры.

Плюсы установки гнезда прикуривателя:

• Простая установка: Установка видеорегистратора через гнездо прикуривателя выполняется быстро, удобно и требует легкодоступного автомобильного источника питания. Для этого метода установки не потребуются специалисты или время в магазине.

• Высокая портативность: После установки видеорегистратор с приводом от прикуривателя можно легко удалить и перенести на другой автомобиль. Никаких дополнительных изменений в проводке не требуется.

Минусы установки гнезда прикуривателя:

• Разряд батареи: Если видеорегистратор предлагает режим парковки и подключен к “постоянно включенному” гнезду прикуривателя, это может разрядить аккумулятор автомобиля. Это также помешает вам воспользоваться функцией режима парковки.

• Безопасность: Установленную таким образом видеорегистратор можно легко отсоединить или украсть, поскольку ее невозможно закрепить в автомобиле.

• Ненадежное соединение: Если кабель питания видеорегистратора не входит должным образом в розетку прикуривателя, соединение видеорегистратора может ослабнуть, что приведет к потере ценных отснятых материалов. Без видеозаписи инцидентов или несчастных случаев вы не сможете окупить экономию средств, которую предполагает покупка видеорегистратора.

2. Способ установки на блоке предохранителей с помощью кабеля

Другой вариант установки – это подключение видеорегистратора напрямую к блоку предохранителей автомобиля. Подключив видеорегистратор к постоянному предохранителю в блоке предохранителей вашего автомобиля, у вас будет возможность продолжить запись, даже когда автомобиль выключен, что потенциально может сделать важные кадры с ворами или вандалами. Эти кадры, снятые в режиме парковки, могут быть использованы для спасения вашего автопарка на несколько тысяч долларов в случае утери или повреждения имущества.

Чтобы жестко подключить видеорегистратор к блоку предохранителей, вам, как правило, придется подключить два разных провода, которые входят в комплект проводки, который вы покупаете вместе с видеорегистраторами, которые используют этот метод установки. Один провод будет подключен к постоянному предохранителю, который будет продолжать питать вашу видеорегистратор, даже когда автомобиль выключен. Другой провод будет прикреплен к металлическому болту заземления, который предотвратит поражение электрическим током. Как видите, подключение видеорегистратора небезопасно для всех и обычно требует профессионального установщика, чтобы убедиться, что установка видеорегистратора выполнена правильно и не причинит вреда вашим драйверам.

Плюсы проводной установки:

• Надежное соединение: Поскольку видеорегистратор напрямую подключен к блоку предохранителей в автомобиле, он всегда будет оставаться подключенным, и нет риска его отсоединения после правильной установки.

• Высокий уровень безопасности: Из-за прямого соединения с автомобилем маловероятно, что вор легко извлечет фиксированный видеорегистратор, особенно если провода спрятаны в обшивке потолка, поэтому камера на приборной панели выглядит OEM-производителем .

Минусы проводной установки:

• Сложный процесс установки: В отличие от видеорегистраторов, которые можно просто подключить к гнезду прикуривателя, установка видеорегистраторов с жестким монтажом займет больше времени, и вам может потребоваться нанять профессионального установщика, который поможет правильно завершить установку работа.

• Дополнительные расходы: Если вы решите пойти по этому пути, вам может потребоваться приобрести комплект для проводной установки или нанять профессиональную помощь.

3. Метод установки порта OBD

Установка видеорегистратора через порт бортовой диагностики (OBD) автомобиля – это простой метод plug-and-play, который обеспечивает надежность традиционной проводной установки без сложного процесса установки. Это метод установки всех видеорегистраторов Samsara AI.

Порт OBD любого коммерческого и пассажирского транспортного средства легко доступен и обычно находится под рулевым колесом или напротив сиденья водителя.Чтобы установить видеорегистратор этим методом, просто подключите один конец кабеля OBD к видеорегистратору, а другой конец – к порту OBD автомобиля. Как и в случае с проводным способом, вы сможете использовать режим парковки, поэтому вам не придется беспокоиться о случайном отключении видеорегистратора.

Плюсы установки порта OBD:

• Быстрая и простая установка: Установка через порт OBD может быть выполнена кем угодно, и это означает, что вы можете запустить видеорегистратор в считанные минуты.

• Экономия затрат: Поскольку метод установки порта OBD так же прост, как метод прикуривателя, не требуется дополнительных затрат на установку, таких как комплект проводов или оплата профессиональной помощи. Также не требуется значительного простоя вашего автопарка или дорогостоящего рабочего времени.

• Безопасная установка: Кабель, ведущий от камеры к порту OBD, также может быть спрятан в потолке автомобиля, в результате чего вору будет казаться, что камера является стандартной проблемой, что снижает вероятность того, что ваша камера сработает. быть целью кражи на дороге.

Минусы установки порта OBD:

• Отсутствие портативности: Если вам нужна возможность часто перемещать видеорегистратор с одного автомобиля на другой или просто снимать его с автомобиля каждый раз, когда он не нужен, вы можете рассмотреть вариант выбора видеорегистратор, который ближе к потребительским моделям и подключается к прикуривателю или работает от аккумулятора.

Как установить видеорегистратор

После того, как вы оценили все доступные методы установки камер видеорегистратора и выбрали подходящего поставщика видеорегистраторов для своего бизнеса, вам нужно будет разработать план установки.

Перед установкой: установка и монтаж

Перед тем, как подключить видеорегистратор к источнику питания, вам необходимо решить, где вы хотите разместить его на лобовом стекле автомобиля, чтобы снимать видео наилучшего качества. В большинстве случаев вы можете прикрепить видеорегистратор к лобовому стеклу с помощью присоски или липкой ленты.

  70mai Зеркало заднего вида Dash Cam Руководство пользователя
