Почему плавает напряжение в бортовой сети автомобиля

Проблемы с электропитанием в автомобиле — это крупные неприятности для владельца авто. И если эти проблемы начали происходить резко и в самых неприятных условиях, нужно знать основные причины такой неполадки. Чаще всего проблема слабого напряжения в бортовой сети не является смертельной, но она имеет свои неприятные последствия. Так что всегда следует вовремя делать выводы и снижать опасность окончательного выхода из строя оборудования. Плохая работа основных устройств электросети создает множество неполадок и проблем. Очень важно при этом не продолжать эксплуатацию автомобиля с такими неполадками, иначе можно и вовсе остаться без машины. Стоит признать, что опасность кроется не только в плохо светящихся лампочках, но и в возможном коротком замыкании, в самых различных проблемах и неполадках любого органа авто.

В современной машине от электричества зависит буквально все, так что плохое электропитание будет крайне опасным фактором. Важно учитывать, что все функции машины подвязаны к электрике. Ранее этот ресурс нужен был для запуска, да и то не обязательно. Можно было запустить машину с толкача. Сегодня без питания невозможно повернуть руль, открыть стека, даже открыть саму машину. Так что давайте подробнее разберемся с тем, как диагностировать слабое напряжение в бортовой сети, уточнить его причину, а также справиться со всевозможными проблемами в этой отрасли. Если вы когда-либо сталкивались с такими проблемами, обязательно опишите ваш случай в комментариях. В каждом авто возможны свои индивидуальные проблемы, мы же рассмотрим только самые популярные неполадки вашего транспорта.

Как определить проблемы с электричеством в автомобиле?

Первым делом стоит понять, действительно ли в вашем авто проблемы с электропитанием. Существует две группы неполадок в этом плане, грубо можно разделить все проблемы на неполадки при запуске и странную работу электросети после запуска двигателя. Это важно различать, так как в данных процессах задействованы разные модули. Стоит разобраться с тем, на какие же симптомы автомобиля стоит обращаться, если электросеть плохо работает уже после запуска двигателя:

  • слишком тусклая работа всех ламп в салоне, а также головного света, габаритов и стоп-сигналов, это может быть не сильно заметно, но в реальности разница яркости ощутима;
  • выключение некоторых элементов электрической сети самовольно при довольно больших нагрузках, к примеру, во время включения вентилятора в салоне может выключаться музыка;
  • при прогазовке на холостых оборотах заметно увеличивается на секунду яркость подсветки в салоне, а вот при включении другого оборудования яркость снижается;
  • возможно еле заметное или назойливое мигание света, неравномерное освещение дороги, быстрый выход из строя лампочек во всевозможных модулях вашего автомобиля;
  • заметно ощущается снижение скорости работы вентилятора, когда включается оптика, музыка или другие потребители электропитания, в сети может присутствовать неверное подключение.

Проблема в том, что к множеству таких проявлений владелец автомобиля вполне может привыкнуть. И в этом случае никаких сюрпризов не будет. Можно привыкнуть к тусклому свету, плохой работе обдува и к прочим неприятностям. Но в целом такой режим эксплуатации очень сильно вредит вашему автомобилю. Возможен внезапный выход из строя бензонасоса, системы климата, плохое срабатывание автоматической коробки передач и других узлов.

Генератор и его окружение — источники просадок электричества

Просадки в сети зачастую связаны с генератором и его работой. Теоретически после включения силового агрегата аккумулятор отправляется отдыхать и даже подзаряжается от генератора. Все задачи по обеспечению электропитанием берет на себя именно это небольшое устройство. Существует определенный ряд неполадок, который стоит всегда учитывать при наличии таких проблем. Вопрос нерабочего генератора решается с помощью устранения таких неполадок:

  • щетки генератора приходится менять довольно часто на отечественных авто (элемент называется в народе «шоколадкой»), но на качественных машинах они редко выходят из строя;
  • часто причиной проблем является реле генератора, которое не выдает нужного напряжения в силу внутренних поломок, его можно просто заменить для нормальной работы;
  • также проблемы возникают с диодным мостом, из-за поломки одного из диодов напряжение в сети может скакать или быть постоянно на очень низком уровне, это стоит устранить;
  • проблема с неисправностями физической части генератора реже бывает причиной, но ее также стоит проверить, вполне возможно, что речь идет о необходимой замене вала и подшипников;
  • масса и качество проводов до основных модулей — крайне хитрой проблемой является отсутствие хорошей массы, достаточно подергать и почистить контакты, чтобы решить проблему.

Но это лишь предполагаемый список проблем с генератором. Последствием такой проблемы будет постоянно загруженный аккумулятор. Также при отсутствии тока в 14.1 Вольт от генератора аккумулятор не сможет заряжаться. Поэтому следует промерять все напряжения в сети с помощью обычного тестера, чтобы выяснить реальное положение вещей. Даже в самой дорогой и элитной машине такая поломка способна свести владельца с ума различными проявлениями проблем.

Провода, неродные подключения, некачественные приборы

Вопрос некачественного подключения потребителей бортовой сети стоит рассмотреть подробнее. Если вы сами устанавливали магнитолу в авто, взяв питание с неположенного места, проблема просадки аккумулятора и нагрузки на все жизненно важные органы будет очень актуальной. Кустарное вмешательство в систему электрического питания лучше исключить и вовсе. Если что-то нужно поставить, обратитесь на станцию и сделайте это качественно. Возможны такие проблемы повышенной нагрузки на систему:

  • один из потребителей тянет на себя все напряжение, понижая его в сети до невероятных показателей, это может быть сабвуфер или мощные динамики, которые не предусмотрены в авто;
  • вы дополнительно установили мощное оборудование и подключили его через прикуриватель и другие элементы электрической сети, которые для этого не предназначены;
  • в подключении использованы некачественные провода, также проблема с проводами может быть в машине с завода, это можно устранить только заменой проводки на более дорогую;
  • сбой в одном из важных элементов электросети, наличие повышенного расхода электричества и значительное затягивание ресурсов машины на себя, что негативно влияет на сеть;
  • проблемы с неправильно установленными реле и предохранителями, которые нарушают нормальную работу органов автомобиля, но определить это можно только после профессиональной диагностики.

Фактически все такие детали исследуются только на профессиональной станции, иначе получить ответ на вопрос будет невозможно. Если вы дружите с электричеством, то с помощью тестера можете и сами определить, в каком именно месте идет просадка. После этого можно путем проб и ошибок отыскать элемент, который ответственен за просадку. Но учтите, что эксперименты в этой сфере могут закончиться не очень хорошо для вашего автомобиля.

Просадка питания в аккумуляторе — главные показатели и причины

О причинах посаженного аккумулятора сегодня мы уже говорили. Это плохо работающий генератор, который не заряжает батарею. Также стоит обратить внимание на возраст батарейки в машине. Часто ей просто приходит время. Можно также заметить, что постоянные нагрузки в сети могут задействовать работу аккумулятора, чем непременно садят его. В процессе эксплуатации машины с севшим аккумулятором будут видны следующие проблемы:

  • сигнализация будет срабатывать не сразу, постоянно тревожить длительными паузами, а иногда не открывать или не закрывать определенные замки, это опасно для вашего авто;
  • стартер может заклинивать и крутиться постоянно после запуска двигателя, при малых токах аккумулятора это случается довольно часто, так что лучше следить за батарейкой;
  • аккумулятор постарается взять на себя заряд с генератора, и автоматика в машине ему в этом поможет, это может вызвать плохую работу электроприборов в сети автомобиля;
  • в процессе запуска двигателя придется немало покрутить агрегат, после первого толчка может присутствовать пауза — она нацелена на то, чтобы рассказать вам о проблеме с АКБ;
  • в момент запуска двигателя все приборы гаснут, заряда хватает только на кое-какой запуск, поэтому все остальные потребители выключаются и не работают какое-то время.

Рекомендуется быстро реагировать на такие проявления просадок в бортовой сети, так как иначе вам придется справляться уже с совсем другими неприятностями. Это важно осознавать, так как иначе придется очень неприятно ремонтировать машину и вкладывать в нее весьма крупные суммы денег. Это однозначно повредит автомобилю и сделает его на самом деле дорогостоящим удовольствием для вас. Устранение неполадок, вызванных такими проблемами, обойдется очень дорого. Можно проверить неисправность генератора по такой очередности, как в следующем видео:

Подводим итоги

Лучше всегда следить за поведением своего авто. Если появились проблемы с аккумулятором или генератором, придется сразу же приняться за восстановление транспорта. Иначе вскоре вы столкнетесь с тем, что авто просто не сможет нормально ездит и будет постоянно предоставлять вам неприятные моменты. Используя вполне понятные и давно существующие методы, вы сможете без особых сложностей получить необходимый спектр услуг на СТО. Но самостоятельно исправлять какие-либо неполадки электросети не рекомендуется.

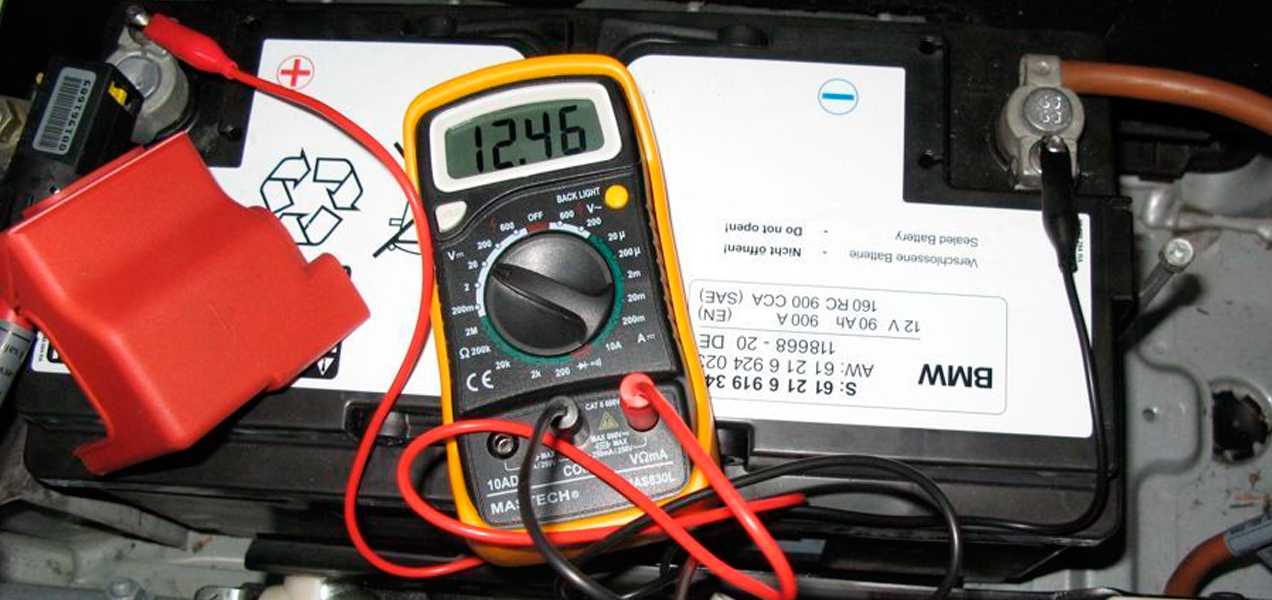

Впрочем, вы можете и сами с помощью тестера и других приборов промерять все нужные данные по бортовой сети, найти место просадки и попробовать заменить элемент, ворующий напряжение. Проблема лишь в том, что для этого нужно иметь хоть какие-нибудь навыки работы с электричеством. Также все зависит от уровня вашего автомобиля, его степеней защиты от кустарного вмешательства. Если ВАЗ можно отремонтировать по простой инструкции, то в современные BMW лучше не лезть без диплома автоэлектрика и постоянной практики. А у вас когда-нибудь случались проблемы с бортовой электросетью?

Подавляющему большинству автовладельцев приходилось на протяжении своей практики управления автомобилем и его техобслуживания сталкиваться с такими явлениями, как занижение бортовой сети и ее, так называемыми, скачками (“провисанием”). Наиболее часто подобным неприятностям подвержены автомобили, относящиеся к разряду продукции отечественного автопрома, начиная от ее классических представителей — ВАЗ-2106 и заканчивая более современными модификациями — ВАЗ-2110, ВАЗ211 и ВАЗ 2112.

Не обладая достаточным объемом опыта в области обслуживания автомобилей, водители при возникновении данной проблемы делают вывод, что вся проблема заключается в неисправной аккумуляторной батарее. Однако нельзя забывать, что она является составляющей сложной цепи и служит лишь в качестве стартового источника питания при пуске двигателя и питает электрические приборы энергией в режиме стоянки. Что касается проблем в работе электрической сети автомобиля, то они, как правило, возникают во время движения.

Далее мы рассмотрим основные причины возникновения проблем и распространенные способы их выявления. Согласно общепринятому стандарту, все выпускаемые легковые автомобили оснащаются источниками постоянного тока номинальным напряжением 12 В. Что касается режима работы двигателя на оборотах 2500-3000 об/мин (среднее значение), то диапазон значений напряжения колеблется в пределах 13,5-14,6 В.

Ранние модели классического поколения ВАЗ снабжались штатным вольтметром, наличие которого позволяло в любой момент определить величину напряжения бортовой сети. Более же поздние версии “жигулей” подобными устройствами не оснащались, в связи с чем снятие показаний напряжения можно лишь путем его контрольных замеров между положительной и отрицательной клеммами реле-регулятора. Кроме того, замеры напряжения сети можно осуществлять непосредственно на клеммах аккумулятора, т. к. он подключен к ней параллельно. Таким образом, оценивая динамику напряжения на протяжении всего нескольких минут, можно определить наличие скачков напряжения и сделать вывод о необходимости принятия более углубленных диагностических мер.

Итак, если ваши подозрения подтверждены, то вполне возможно, что причина сбоев лежит на поверхности и заключается в недостаточном натяжении ремня привода электрогенератора, что приводит к его периодическому проскальзыванию. Для максимальной точности проверки натяжения ремня следует воспользоваться специальным прибором – динамометром, который должен показать, как минимум, 10 кгс при оттягивании ремня на 15 см.

Нередко случается, что напряжение бортовой сети понижается вследствие подгорания рабочих контактов реле-регулятора. Многие устраняют проблему посредством их зачистки, но более целесообразно установить новую деталь.
Помимо всего прочего, аккумуляторная батарея также зачастую негативно влияет на работу электрической сети автомобиля, даже несмотря на то, что она не является основным источником питания. Причина тому – сильно разряженный аккумулятор, который после пуска двигателя переходит в режим подзарядки и потребляет слишком много электроэнергии.

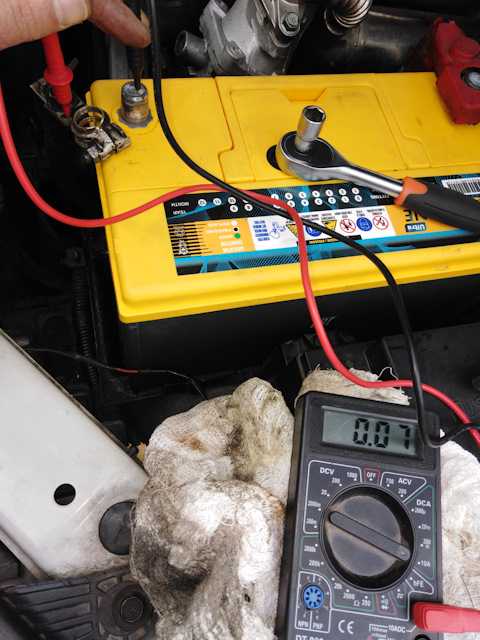

Еще одна причина падения напряжения – это окисление клемм отрицательного проводника в местах соединения с корпусом машины. Выявить неисправность можно путем внешнего осмотра контактов. Кроме того, такие критичные места подвержены сильному нагреву.

Chevy-clan. Мы везде!

Новости:

  • Chevy-Clan.RU »
  • Технический Раздел »
  • ТехРаздел »
  • Круглый — Chevrolet Blazer / GMC Jimmy / Oldsmobile Bravada »
  • Оптика. Фары. Проводка. Электрика и Электрооборудование (Модератор: Борисъ) »
  • Повышенное и “плавающее” напряжение бортовой сети

Автор Тема: Повышенное и “плавающее” напряжение бортовой сети (Прочитано 2064 раз)

0 Пользователей и 1 Гость просматривают эту тему.

  • Chevy-Clan.RU »
  • Технический Раздел »
  • ТехРаздел »
  • Круглый — Chevrolet Blazer / GMC Jimmy / Oldsmobile Bravada »
  • Оптика. Фары. Проводка. Электрика и Электрооборудование (Модератор: Борисъ) »
  • Повышенное и “плавающее” напряжение бортовой сети

Страница сгенерирована за 0.334 секунд. Запросов: 54.

Скачки напряжения, 12 причин появления скачков в сети

09-03-2013

Скачки напряжения. Определения и понятия

Скачки напряжения

Скачками напряжения

в повседневной речи принято называть резкое (быстрое) значительное изменение значения напряжения. Как правило, под скачком напряжения понимается быстрое значительное увеличение напряжения. Юридически точного определения понятия «скачок напряжения» у нас не существует. Обычно юристы понимают под «скачком напряжения» отклонения качества поставляемой электроэнергии от требований нормативной документации.

Как правило, в судебной практике речь идет о таких скачках напряжения, которые стали причиной нанесения ущерба.

Четкого определения «скачка напряжения» в нормативной документации тоже не найти. Отраслевая нормативная документация различает следующие отклонения параметров электроснабжения от нормы: отклонения и колебания напряжения, перенапряжение.



Отклонение напряжения

«Отклонение напряжения» — это изменение амплитуды длительностью более 1 минуты. Различают нормально допустимое отклонение напряжения и предельно допустимое отклонение напряжения. При этом предельно допустимым является отклонение в 10% от номинального.

Колебание напряжения

«Колебание напряжения» — это изменение амплитуды длительностью менее 1 минуты. Различают нормально допустимое колебание напряжения и предельно допустимое колебание напряжения. При этом предельно допустимым является отклонение в 10% от номинального.

Перенапряжение

«Перенапряжение» — это значительное по амплитуде увеличение параметров тока. Перенапряжением считается повышение напряжения свыше 242 Вольт. Перенапряжение может проходить с длительностью и менее 1 секунды.

Таким образом, объединяя нормативные определения скачка электрического напряжения и юридическое понимание этого понятия, можно сказать, что скачками могут называться как не очень большие, но длительные изменения значения напряжения, так и кратковременные, но значительные превышения этого параметра. Последние ещё могут называться «импульсными скачками».

С точки зрения физики, важным является общая излишняя энергия, воздействующая на приборы — потребители тока. Именно эта энергия, вызванная скачком в сети, и приводит к нанесению ущерба подключенным электрическим приборам.

Причины появления скачков напряжения

Существует достаточное количество объективных и субъективных причин природного, аварийного и техногенного характера для появления скачков напряжения в электрических сетях. Ниже постараемся перечислить основные.

1 причина появления «скачка напряжения» — одновременное отключение мощных бытовых приборов

Причина появления скачка параметров тока кроется у нас дома. Сегодня современный дом очень насыщен мощными электрическими приборами. В домах со старой проводкой это очень опасно. Но и в новых домах часто бывает, что нагрузка не может быть рассчитана на использование очень мощных приборов по причине подключения всего нового дома к «старым электрическим сетям». На практике часто происходит следующее. В доме включаются несколько мощных электрических приборов, это приводит к падению параметров тока в сети. При резком отключении мощного прибора или нескольких мощных электрических приборов происходит резкий скачок.

2 причина появления «скачка напряжения» — нестабильность в работе трансформаторной подстанции

Большинство трансформаторных подстанций, осуществляющих электроснабжение в распределительных и транспортирующих сетях, было построено достаточно давно. Оборудование, установленное на этих подстанциях, имеет сегодня значительный износ. Кроме того, многие подстанции работают с большой перегрузкой ввиду увеличения потребления электроэнергии. В результате на подстанциях случаются сбои в работе оборудования, приводящие к возникновению скачков.

3 причина появления «скачков напряжения» — аварии в передающих электрических сетях

Сотни тысяч километров линий электропередач окутывают все города и поселки нашей страны. К каждому дому, к каждому участку подходит линия электроснабжения. Перефразировав известную фразу из популярного фильма, можно сказать, что без электричества сегодня и «не туда», «и не сюда». Линии электропередач построенные десятки лет назад, не молодеют и сегодня. А значит, вероятность обрывов и замыкания на линиях передач существует. Такие аварии могут спровоцировать большие скачки электрического напряжения.

4 причина появления «скачков напряжения» — обрыв «нуля»

Это, пожалуй, самый частый и опасный вид аварии, вызывающий очень большое перенапряжение. Ежегодно тысячи человек несут ущерб по причине примитивного «обрыва нуля». В случае обрыва «нуля» может произойти появление напряжения на контакте «ноль» во всех розетках дома. Это приводит к тому, что все электрические приборы, включенные в розетку, сгорают. При этом сгорают даже «выключенные» с помощью дистанционного пульта приборы. Причина банальная — ослабление контакта «ноль» в общем коммутационном щитке дома. При этом, если контакт не постоянный, то появляется, то пропадает, то возникают очень сильные скачки.

5 причина появления «скачков напряжения» — ослабление заземления

Заземление электрических приборов играет важную роль в обеспечении безопасности использования устройств. В случае нарушения изоляции электрических приборов, напряжение часто передается на корпус прибора. В этом случае «заземление» играет роль отвода этого аварийного тока. В случае ухудшения качества заземления вероятность появления скачков параметров тока существенно вырастает.

6 причина появления «скачков напряжения» — значительная перегрузка сети

Электрооборудование, смонтированное на электрических подстанциях, рассчитано на конкретное максимальное значение мощности подключаемой нагрузки. В настоящее время идет очень большой рост потребления электроэнергии в наших домах. Первая причина здесь — это строительство новых больших зданий на месте старых маленьких домиков. Вместо 10 квартир получается сразу 100 квартир в одном большом доме. Вторая причина — рост числа используемых мощных электрических приборов. Посмотрите на фасад современно многоквартирного дома, на нем 200 сплит-систем. А это дополнительно 400 кВт мощности. Плюс 100 микроволновых печей, плюс 100 электрических калориферов, плюс 100 стиральных машин, плюс 100 электрических нагревателей воды, набегает очень большая суммарная мощность дома. При этом подстанции испытывают значительные перегрузки, и скачки в таком районе города неизбежны.

7 причина появления «скачков напряжения» — плохое качество монтажа и материалов электрической домовой разводки

Если что-то не работает в электрической цепи, то нужно искать плохой контакт. Это первое правило электриков. Плохой контакт в розетке или в электрическом патроне может возникнуть из-за плохого монтажа этих устройств или по причине использования дешевых сплавов для контактных пластин этих приборов. Плохой контакт вызывает искрение. А искрение — это эпицентр появления скачков электрического напряжения и сильных импульсных помех. Было бы хорошо для исключения появления скачков напряжения не использовать розетки вовсе, но так не бывает. А значит, каждое включение или выключение мощного электрического прибора — это новый скачок напряжения в сети.

8 причина появления «скачков напряжения» — включение промышленного оборудования в смежной сети электропередач

Большие и систематические скачки напряжения в сети наблюдаются вблизи крупных промышленных объектов. Включение мощного электродвигателя порождает большие пусковые токи. Эти токи могут «вернуться» в электрическую сеть в виде большой реактивной нагрузки. И хотя на таком оборудовании должны устанавливаться специальные пускатели и дополнительные сетевые фильтры, порождения электрических скачков избежать нельзя. И вовсе не обязательно жить рядом с большим металлургическим заводом, чтобы получить неприятные электрические сюрпризы. Для порождения хорошего скачка напряжения будет достаточно соседства с насосной станцией, с мощным вентиляционным оборудованием, с автомобильной мастерской или с большим супермаркетом.

9 причина появления «скачков напряжения» — «мерцающий эффект»

Скачки напряжения могут иметь систематический характер. Возможной причиной таких скачков может быть некорректная работа регулирующего оборудования в электрических приборах. Регуляторы электрических приборов должны осуществлять включение и выключение прибора или его части для контроля определенных параметров. Пример самого простого регулятора — это регулятор температуры отопительного прибора или электрического утюга. При достижении нужной температуры элемента прибор должен отключится. Часто бывает, что регулятор срабатывает очень часто, это приводит к износу контактов коммутирующего устройства. Изношенные контакты начинают порождать скачки тока. В этом случае можно видеть на графике напряжения скачки периодического характера.

10 причина появления «скачков напряжения» — попадание молнии в линии передач

Самая эффектная и самая мощная причина, порождающая гигантские перенапряжения и скачки — это попадание молнии в линии электропередач. Я думаю, каждый человек видел, как молния попадает в линии электропередач и в металлические опоры линий передач. Нужно сказать, что история создания электрических приборов тесно связана с молнией. Первые опыты по использованию электричества проводились с энергией молнии. Современные системы электропередач имеют защиту от молнии, однако, полностью избежать появления больших импульсов в сети не удается. Мощные разряды молний порождают большое перенапряжение, которое распространяется вдоль линии передач и может дойти до конечного потребителя. И хотя импульс от удара молнии длиться сотые или тысячные доли секунды, но этой бешеной энергии в тысячи вольт достаточно для нанесения большого ущерба электрооборудованию.

11 причина появления «скачков напряжения» — попадание высокого напряжения с линий трамвайных и троллейбусных контактных линий

Ситуация, когда происходит обрыв контактной трамвайной или троллейбусной линии электропередач, случается в городе несколько раз в месяц. Причиной может быть сильный порыв ветра или выполнение строительных работ, падение дерева на линию передач. При этом один из проводов контактной линии может зацепить или полностью упасть на линии обычных электропередач. В этом случае в сети можно наблюдать скачки напряжения в сотни вольт. Бывают случаи, когда такая авария приводит к сгоранию всех электрических приборов в нескольких домах рядом с аварией. При этом, если не происходит защитного отключения, то перенапряжение может вызвать даже возгорание приборов.

12 причина появления «скачков напряжения» — проведение сварочных работ

Проведение сварочных работ с помощью электрической сварки всегда приводит к появлению больших скачков напряжения во всей сети. И если в городе такое явление редко, то в деревнях и поселках встречается с завидной постоянностью. Кто-то варит забор, кто-то выбрасывает холодильник, сгоревший от большого скачка напряжения. При этом часто сварочные аппараты подключают прямо на вход проводов в дом, то есть минуя все защиты. Каждая дуга сварки в этом случае порождает большой скачок параметров тока в сети.

Таким образом, можно выделить несколько групп причин порождения скачков напряжения:

  • скачки напряжения порождаются по причине плохого качества оборудования и монтажа электрооборудования и электрической разводки;
  • скачки напряжения появляются по причине включения или выключения мощного оборудования или мощных электрических приборов;
  • скачок напряжения обусловлен природными факторами, ударами молнии, сильным ветром, наводнением;
  • скачки напряжения порождены нарушениями правил эксплуатации приборов и оборудования или недостаточного объема проведенных профилактических работ;
  • скачок электрического напряжения обусловлен нарушениями при проведении строительных и сварочных работ;
  • скачок напряжения появился из-за аварий техногенного характера.



Как бороться со скачками напряжения в сети

Важность защиты электрической сети и приборов в электрической сети от воздействия больших скачков напряжения трудно переоценить. Защита от скачков напряжения в электрической сети может строиться на применении специальных устройств для защиты от скачков напряжения, сетевых фильтров. Для защиты сети и потребителей от скачков могут использоваться и стабилизаторы напряжения со встроенной защитой от скачков напряжения. Устройства защиты от скачков напряжения могут монтироваться в коммутационные электрические шкафы или включаться непосредственно в розетку. Отдельным способом защиты от скачков является использование устройства защиты от скачков, монтируемых внутри электрического прибора.

Как защитить свой дом от скачков напряжения, смотрите в разделах Защита от скачков напряжения и Стабилизаторы напряжения.

Читайте также по теме:

  • Чистый синус или модифицированный меандр
  • Гальваническая развязка, принципы и задачи
  • Регуляторы напряжения
  • Многофункциональное реле напряжения АЛЬБАТРОС РНТ-63А

Рекомендации для вас

Принципиальные схемы стабилизаторов напряжения

«Бастион» — ТЕПЛО


Отдел сбыта

8-800-200-58-33
teplo@bast. ru

Тех. поддержка

8-800-200-58-30
с 9 до 18 (Мск), звонок по России бесплатный
[email protected]

Бастион в соц. сетях

Канал Бастион на YouTube

Бастион Скат

YouTube Подписаться

10 возможных причин почему низкое напряжение бортовой сети – Блог – AutoShop98.com

Низкое напряжение бортовой сети автомобиля – это довольно серьезная неисправность, которая, между тем, легко устраняется. Как правило, есть пара-тройка причин, поиск в направлении которых помогает вернуть напряжение к норме 90% автолюбителям. У оставшихся 10% причины встречаются менее распространенные. Но их тоже не так уж сложно вычислить, а потом успешно устранить.

Возможные последствия низкого напряжения бортовой сети

Перед тем, как начинать разбор возможных причин низкого напряжения бортовой сети, предлагаем вкратце рассмотреть последствия, с которыми можно столкнуться. Это должно помочь понять то, что ездить долгое время на автомобиле с такой неисправностью не следует, так как она притянет за собой и другие неприятные проблемы.

Во-первых, если напряжение бортовой сети автомобиля систематически находится ниже уровня 14.4В – АКБ никогда не будет полностью заряжаться от генератора. То есть, например, если вольтметр показывает в разных режимах максимум 14.00В, при наилучших раскладах аккумулятор сможет зарядиться лишь процентов на 60-70. О таких напряжениях, как 13.5В или ниже – вообще нечего говорить. Батарея на такой машине не будет заряжаться даже до половины.

Во-вторых, при заниженном напряжении бортовой сети – АКБ восстанавливает заряд дольше. Это значит, что при коротких поездках батарея вообще может не успевать возвращать себе энергию, отданную накануне на очередной запуск двигателя, а также потерянную при стоянке из-за утечек тока и саморазряда. Соответственно, после нескольких таких циклов неполноценного восстановления аккумулятор рано или поздно сядет слишком сильно, и двигатель однажды запустить не удастся.

В-третьих, из-за низкого напряжения бортовой сети и систематического недозаряда – ускоряется деградация АКБ. То есть, значительно сокращается срок службы аккумулятора. Происходит это, в первую очередь, из-за сульфатации, которой подвержены абсолютно любого типа свинцово-кислотные батареи, не получающие регулярно полноценный заряд. Хотя есть и другие причины, связанные с этим же моментом.

В-четвертых, низкое напряжение бортовой сети – это гарантированная нехватка питания для мощных потребителей. Например, если это достаточно мощная акустика, то она будет звучать с искажениями или вообще с провалами. Да те же самые фары головного света по-разному светят при 14.0В и при 13.2В. Если вы пользуетесь инвертором, преобразующим постоянные 12 вольт в 220 переменки, при таких раскладах он тоже не сможет выдавать полную мощность.

В-пятых, если напряжение бортовой сети слишком низкое или сильно скачет, возможна нестабильная работа двигателя. Например, могут плавать холостые обороты, снижаться мощность и динамика машины, и так далее. Но, справедливости ради стоит отметить, что такие серьезные проблемы возникают тогда, когда ситуация крайне запущенная, и напряжение упало ниже плинтуса. То есть, бортовая система питается только от почти сдохшего аккумулятора (с генератора ничего не идет или идет критически мало).

Кроме того, низкое напряжение бортовой сети автомобиля может свидетельствовать и о более серьезных проблемах. Например, об обрыве в «жизненно важных» цепях, или даже о коротких замыканиях, последствия которых могут быть весьма печальными. В общем и целом, низкое напряжение – серьезная неисправность, и не обращать на нее внимание просто нельзя. Надо как можно раньше искать причину, и устранять ее, пока ситуация не привела к большим убыткам.

Краткий перечень возможных причин низкого напряжения

Как уже было отмечено в самом начале, есть несколько неисправностей в бортовой сети автомобиля, которые становятся причиной заниженного напряжения чаще всего. Таковых, от силы, две-три штуки. Однако, бывает и так, что поиск по наиболее часто встречающимся проблемам не помогает найти поломку. В таких случаях сектор поиска приходится существенно расширять.

Здесь предлагается аж целых 10 возможных причин, почему напряжение бортовой сети автомобиля ниже нормы. Вот их краткий перечень:

  1. Некорректное измерение.
  2. Не заряжен аккумулятор.
  3. Проблемы с реле-регулятором.
  4. Не хватает мощности генератора.
  5. Проблемы с ремнем генератора.
  6. Пробитый диодный мост.
  7. Обрыв или КЗ в проводке.
  8. Плохие контакты в силовых цепях.
  9. Малое сечение силовой проводки.
  10. Чрезмерная нагрузка.

Поскольку, наверняка, многим автолюбителям будут понятны не все пункты из представленного списка, далее предлагается более детальный разбор каждого из них.

Некорректное измерение напряжения

Как бы наивно это не выглядело, тем не менее, бывает и такое, когда напряжение бортовой сети измеряется некорректно. Соответственно, выводы делаются заведомо неверные. А все потому, что в бортовых цепях автомобиля имеются факторы, которые вполне могут привести к ошибочным измерениям.

По большей части, на этот пункт стоит обратить внимание тем, у кого напряжение бортовой сети занижено не сильно. Если же вольтметр при запущенном двигателе показывает что-то в районе 11-13В, то это явное свидетельство поломки, и некорректное измерение здесь почти ни при чем.

В первую очередь, определимся, какое напряжение бортовой сети автомобиля мы будем принимать за эталонное. Это важно, так как в этом вопросе часто встречается довольно заметный разброс. Одни говорят, что напряжения в 14.1В – более, чем достаточно. Другие говорят о таких значениях, как 14.8-15.0В, называя такое напряжение нормой для современного автомобиля. Как видим – разброс довольно серьезный. Почти целый 1 вольт.

Между тем, если отталкиваться от особенностей большинства автомобильных аккумуляторных батарей, эталонным напряжением бортовой сети всегда следует считать 14.. Только при таких показаниях вольтметра у АКБ есть все шансы заряжаться от генератора на все 100%. Естественно, если на это ей будет хватать времени.

С другой стороны, нужно понимать, что такое напряжение не обязано быть при любых условиях. Есть факторы, из-за которых и на полностью исправном автомобиле допускаются просадки. На них и остановимся немного подробнее.

Первый фактор – это где измеряется напряжение. Понятно, что где-то на машине. Но в каких именно точках? Дело в том, что это самое эталонное напряжение должно нас интересовать исключительно на клеммах АКБ. Если же мы измеряем его при помощи встроенного в панель приборов вольтметра, то от аккумулятора к нему идут довольно длинные провода, имеющие свое сопротивление и, соответственно, занижающие интересующее нас напряжение. А ведь бывает и так, что вольтметр подсоединен вообще не к АКБ, а к первым попавшим под руку проводам в салоне автомобиля. Что это за провода, какое у них сечение, длина и сопротивление – никто, как правило, не задумывается. Именно поэтому – измерять напряжение бортовой сети нужно непосредственно на клеммах АКБ.

Если в машине установлен штатный (или своими руками) вольтметр – стоит проверить, че он там показывает. Для этого его показатели достаточно сравнить с напряжением, измеренным вольтметром прямо на клеммах аккумулятора. Контрольный измерительный прибор крайне желательно проверить отдельно, дабы убедиться в его точности.

Второй фактор – это насколько в данный момент заряжен аккумулятор. Почему-то почти все поголовно пренебрегают этим моментом. А между тем, он крайне важный. Его важность многие поняли на собственной шкуре, когда измерили и потом повысили напряжение бортовой сети при разряженном аккумуляторе. Естественно, когда вольтаж принудительно был увеличен, батарея набрала свое, и теперь напряжение бортовой сети уже начало зашкаливать. Именно поэтому – измерять напряжение бортовой сети нужно на клеммах заведомо заряженной АКБ.

Вспомните, как ведет себя напряжение, когда вы заряжаете посаженный аккумулятор от стационарного зарядного устройства. Когда АКБ дохлая, а на ЗУ выставить 14.4В, то после подключения крокодилов вольтаж чего всегда делает? Правильно. Падает на полвольта-вольт. А потом, по мере того, как аккумулятор заряжается, вольтаж растет и постепенно достигает эталона. В машине примерно так же. Разница может быть только в мощности ЗУ и генератора. Потенциально более мощный генератор (если все остальное тоже исправно) способен вывести просевшее напряжение к эталонному быстрее, чем маленькая китайская зарядка.

Третий фактор – это под какой нагрузкой в данный момент бортовая сеть. Об этом факторе, к счастью, знают почти все. Если во время измерений напряжения включить мощную нагрузку – печку, фары – вольтаж просядет. Это допускается, и не является поломкой. Единственный момент – просадка не должна быть слишком большой. А в идеале, после включения мощных приборов напряжение должно немного проседать, а потом возвращаться к эталону (так работает адекватная связка генератор-реле-регулятор). Короче говоря, нас больше должно интересовать то напряжение, которое измерено без нагрузки.

И последний, четвертый фактор – на каких оборотах в данный момент работает двигатель. Если по-хорошему, то без включенной нагрузки эталонное напряжение мы должны видеть при любых оборотах двигателя, включая холостые. В идеале же, что бы мы не делали – газовали, отпускали газ, включали потребители – напряжение должно быть примерно одинаковым. Плюс или минус 0.1-0.2В. Если же генератор «еле дышит», а реле-регулятор глючит – на нормальную работу бортовой сети можно не надеяться. Посему – на исправном автомобиле бортовое напряжение не должно зависеть от того, какие в данный момент обороты двигателя.

Есть и другие факторы. Но этих, пожалуй, будет достаточно для решения проблемы в 95% случаев.

Не заряжен аккумулятор

После внимательного изучения предыдущей причины эта должна быть уже понятной. Поэтому, вместо теоретического рассмотрения, предлагаем ознакомиться с реальной историей из жизни, которая наглядно покажет, как разряженный аккумулятор может быть причиной низкого напряжения бортовой сети.

Начинается история стандартно – встроенный в приборную панель своими руками вольтметр однажды начал показывать без нагрузки (печка, фары) всего 13.5В, чего явно маловато. По заявлению владельца этого автомобиля вольтметр был тщательно проверен и откалиброван. То есть, показывал реальное напряжение на клеммах АКБ.

Чтобы поднять бортовое напряжение, было принято решение пойти путем «Кулибиных из Интернета», а именно установить в цепь генератора диод. Если кто не знает, такой диод позволяет «обмануть» реле-регулятор. На диоде падает 0.5-0.7 вольт напряжения, регулятор это «видит», и добавляет в бортовую сеть недостающие 0.5-0.7В.

Вполне логично то, что с появлением проблем с напряжением бортовой сети АКБ тем временем некоторое время недополучала заряд. То есть, на момент «ремонта» с помощью диода она была изрядно подсевшей.

Установка диода, естественно, дала ожидаемый результат. Напряжение бортовой сети с 13.5В подскочило до почти идеальных 14. 3В. Понятное дело – радостям не было предела. Но недолго…

Дело в том, что обычный режим эксплуатации рассматриваемой машины – это очень короткие поездки. Но однажды, уже после установки диода, пришло время проехаться на дальнее расстояние. И вот тут случился казус – после побега в 150-200 км по трассе владелец нашего автомобиля вдруг обнаружил, что вольтметр на панели показывает 15.0 вольт! Чтобы не «кипятить» АКБ и не убить таким напряжением бортовую электронику, он быстренько включил фары, печку и все остальные потребители. Напряжение, естественно, просело до менее пугающих значений…

Какой вывод можно сделать из этой истории? Сами видите, получилось так, что до «ремонта» напряжение было измерено некорректно, то есть на изрядно просаженной батарее. На трассе, уже с диодом в цепи генератора, батарее хватило времени вдоволь, чтобы зарядиться. Вот напряжение и подскочило до 15 вольт.

Поэтому, следует помнить – разряженная АКБ тоже является серьезной нагрузкой, которая вполне может стать причиной низкого напряжения бортовой сети автомобиля. В некоторых случаях она, заряжаясь, может потреблять ток 20-30 и более ампер. А это, на минуточку, более 200-400 Вт, что для бортовой сети автомобиля немало так получается.

Итого, если проблема только в этом, то решить ее можно с помощью регулярной подзарядки аккумулятора при помощи стационарного зарядного устройства. Это, в принципе, полезно делать регулярно. Ну а, если вы еще и ездите на короткие дистанции, то для вас эта процедура должна быть чуть-ли не еженедельной.

Проблемы с реле-регулятором

Реле-регулятор является виновником низкого напряжения бортовой сети автомобиля чаще всего. Это, вроде бы, крайне простой электронный приборчик, но он нередко глючит, подгорает, перегревается, или просто наглухо выходит из строя. Есть и такие, которые изначально сделаны похабно. То есть, даже в новом состоянии не способны адекватно регулировать напряжение бортовой сети и удерживать его на нормальном уровне.

Проверяется реле-регулятор следующим образом. Сначала необходимо убедиться в том, что мы измеряем напряжение бортовой сети корректно. Далее, желательно измерить напряжение непосредственно после реле-регулятора. Это нужно для того, чтобы исключить вероятность снижения напряжения из-за плохих контактов или малого сечения проводки (к этому еще вернемся).

Далее нужно полученные значения напряжения сравнить с показателями между генератором и реле-регулятором. Это нужно для того, чтобы убедиться, что наш генератор в принципе способен выдавать достаточное для бортовой сети напряжение. Реле-регулятор – это устройство, которое работает, как бы, на понижение. То есть, грубо говоря, если генератор выдает, скажем, 16 вольт, то благодаря реле-регулятору в бортовую сеть попадает нужное – 14.2.-14.5В. Если же генератор дохлый, и сам по себе выдает менее 13 вольт, скажем, то реле-регулятор нигде недостающие полтора вольта взять не сможет, даже будучи идеально исправным.

Если же после проверки было выявлено, что генератор «могет», но реле-регулятор чудит – замена последнего решает проблему. Единственная возможная проблема здесь – это найти годный реле-регулятор для замены. Для некоторых машин, как показывает практика, их нормальных «родных» в принципе найти невозможно. В таких случаях приходится прибегать к колхозу – перепаивать с других моделей, устанавливать регулируемые вручную регуляторы и так далее.

Кстати, многие торопятся, и при низком напряжении бортовой сети решают проблему при помощи упомянутых выше регулируемых реле-регуляторов. Самые популярные модели имеют тумблер, при помощи которого можно вручную выбирать, какое напряжение в бортовой сети вашего автомобиля будет. Так вот, не стоит спешить решать проблему с низким напряжением именно так. Сначала пробегитесь по описанным здесь пунктам. Вполне возможно, что колхоз вам не понадобится.

Довольно частой проблемой реле-регуляторов является принудительный сброс напряжения бортовой сети из-за так называемой термокомпенсации. Дело в том, что в некоторых автомобилях предусмотрен датчик, который «мониторит» температуру АКБ. В случае ее перегрева с датчика поступает сигнал на реле-регулятор напряжения, и тот сбрасывает напряжение, дабы избежать перезаряда аккумулятора.

Есть и такие случаи, когда никакого датчика температуры на аккумуляторе и в помине нет. Тем не менее, автолюбители часто отмечают, что напряжение бортовой сети после запуска мотора более или менее нормальное, а по мере прогрева – резко падает. Так вот, многие и этот эффект обзывают термокомпенсацией, нацеленной на сохранение АКБ от перезаряда. Однако ничем таким здесь и не пахнет, поскольку датчика на аккумуляторе изначально нет, и не было никогда.

Напряжение же проседает из-за того, что от прогретого двигателя нагревается непосредственно схема реле-регулятора. А мы еще со школы знаем (по крайней мере, должны знать), что при нагреве некоторые вещества (из которых сделаны радиодетали в регуляторе) изменяют свое сопротивление. Короче говоря, реле-регулятор сам по себе перегревается, и начинает банально глючить. Никоим образом в данном случае с термокомпенсацией это не связано.

Решают такую проблему по-разному. Кто-то, опять же, занимается колхозом, и выносит реле-регулятор подальше от горячего двигателя. Это, в принципе, хороший вариант, если других нет. Только учитывайте сопротивление проводов (и падение напряжения на них), при помощи которых отдаленный от штатного места регулятор соединяется со щеточным узлом. Еще можно попробовать подобрать другой регулятор (от другой машины), которое по отзывам не страдает такой жесткой зависимостью от температурных условий.

Не хватает мощности генератора и чрезмерная нагрузка (п. 4 и п. 10)

Мощность генератора напрямую связана с напряжением, которое он в принципе может отдавать в бортовую сеть автомобиля. И если этой мощности по тем или иным причинам маловато, то получить нормальное напряжение на контрольном вольтметре мы никогда не сможем. Чаще такая проблема наблюдается тогда, когда машина оборудуется какими-либо мощными потребителями. Но не всегда.

Иногда генератор автомобиля «не тянет» нагрузку, даже если она минимальная. То есть, прожорливые потребители выключены, работают только основные системы – топливная, зажигание, ну и еще аккумулятор подзаряжается. Если и при таких раскладах напряжение не вытягивается до нормы при заведомо исправном реле-регуляторе, генератор подлежит ремонту или замене. Не «тянуть» в таких простых условиях он может по разным причинам. Например, если поизносились щетки – с напряжением будет не только просадка, но и конкретные перебои. Подгоревшие обмотки генератора тоже очень даже могут стать причиной того, что он не тянет элементарной нагрузки.

Теперь вернемся к мощным потребителям. К таковым относится следующее:

  • серьезный усилитель звука;
  • активный сабвуфер;
  • инвертор 12-220 вольт с подключенными приборами;
  • хорошие, но внештатные ксеноновые фары головного света;
  • различные обогреватели-охладители, которые устанавливаются, как вспомогательные к не греющей печке или плохо работающему кондиционеру.

Понятно, что при наличии подобного оборудования жесткие просадки бортового напряжения будут наблюдаться только тогда, когда что-то из вышеперечисленного включается в рабочий режим. К слову, довольно часто серьезные просадки напряжения при включении чего-либо мощного и внештатного (не рассчитанного для этого автомобиля) являются первым шагом на пути к верной и неизбежной смерти генератора. Посему, если такое оборудование, все же, решено было установить в машину, неплохо будет убедиться, что штатный генератор потянет такую нагрузку. Возможно (как многие успешно и делают), установка более мощного генератора позволит решить проблему подобного характера.

Проблемы с ремнем генератора

Здесь все просто. Когда ремень прослабленный, генератор может без проблем вращаться без нагрузки, но с ее появлением – банально останавливается. Как правило, довольно часто при такой поломке слышен характерный свист ремня. Соответственно, правильная регулировка натяжения или замена растянувшегося ремня генератора – устраняет проблему.

Аналогичные чудеса могут также происходить, даже если ремень новый и хорошо натянут. Например, в мокрую дождливую погоду из-за недостатков конструкции подкапотного пространства между шкивом генератора и ремнем попадает вода. Срабатывает она, как смазка. В результате ремень просто проскальзывает по шкиву, а водитель видит на вольтметре дикие просадки напряжения бортовой сети.

Если из двигателя со всех, что называется, щелей течет моторное масло, недолго до того, что оно попадет на шкив или ремень генератора. Результат – ожидаемый и понятный уже должен быть. Кстати, про дождливую погоду и воду. Когда идет дождь, что мы делаем? Правильно, включаем печку, чтобы стекла не потели, а также фары, противотуманки и прочее – дабы нас видно было на дороге. А это все нагрузка на генератор, из-за которой даже совсем чуток водички на его шкиве приведет к проскальзыванию ремня. Учитывайте это, и при случае обратите внимание.

Пробитый диодный мост

Диодный мост – это конструкция из, как минимум, шести выпрямительных мощных диодов, отвечающих за выпрямление напряжения. Дело в том, что генератор сам по себе вырабатывает переменное напряжение, а бортовой сети автомобиля нужно постоянное. Преобразованием переменного в постоянное как раз и занимается диодный мост. Находится он, как правило, непосредственно на генераторе, или внутри него.

Так вот, довольно редко, но встречаются случаи, когда один или несколько диодов этого моста выходят из строя или даже немного меняются их характеристики. Такое положение дел неминуемо приводит к проблемам с бортовым напряжением. Проверить диодный мост не так уж сложно. Но, если опыта и знаний в этом деле нет, проще и быстрее обратиться за этим к профессионалу или к знающему «соседу дяде Васе».

Обрыв или КЗ в проводке

Такая поломка редко заканчивается только низким напряжением бортовой сети. Обычно, если где-то что-то оборвалось или подкорачивает, то перестает работать какой-либо прибор или целая система автомобиля. «Благодаря» этой особенности поломку искать намного проще, так как по прекратившему работать узлу можно начать копать сразу в правильном направлении.

Плохие контакты в силовых цепях

Эта причина относится к часто встречающимся. Наверное, даже чаще, чем неисправность реле-регулятора. Заключается она в том, что при плохих контактах в местах соединения силовой проводки напряжение падает гарантированно. А под нагрузкой оно в таких случаях вообще проваливается «до бесконечности».

Как советуют опытные автолюбители, начинать поиски подобной проблемы всегда стоит с «массы» двигателя. Зачастую провод, которым это дело реализуется, крепится к мотору в самом «грязном» месте – где-то снизу. Соответственно, контакт там быстро загрязняется, постоянно мокнет, окисляется, гниет и так далее… Посему – почистить и смазать.

Не забываем и про плюсовые провода, которые, в том числе, подходят к аккумуляторной батарее и генератору (заодно и стартерные для профилактики не помешает почистить). Если хоть где-то в этих цепях будет плохой контакт – низкое напряжение бортовой сети обеспечено. Со временем, если ничего не предпринимать, к просадкам появятся дикие провалы по вольтам, а также моргание контрольной лампочки на приборной панели, которая с аккумулятором нарисованным.

Малое сечение силовой проводки

Последняя, очень даже вероятная, причина низкого напряжения бортовой сети автомобиля – малое или недостаточное сечение силовых проводов. Стать таковым оно может даже тогда, когда вся проводка штатная. Например, жилки под слоем изоляции или в местах, где ее нет, могли окислиться, сгнить или разорваться из-за вибраций или других факторов.

Ну а нештатных силовые провода, которые были установлены на машину в процессе ремонта, что называется, на глазок – это отдельная тема. Нередко в качестве них применяются либо слишком тонкие провода, либо слишком некачественные. Например, не из меди, как того хотелось бы, а из какого-то более дешевого сплава, покрашенного хитрыми китайцами в похожий на медь цвет.

Так или иначе, если в результате проверок подозрение пало на силовые провода – их можно либо заменить на нормальные, либо же продублировать. То есть, параллельно уже идущим добавить по тому же пути еще по проводу на каждую силовую цепь. За счет этого увеличится общее сечение проводника в цепи, а его сопротивление, наоборот, уменьшится. Как правило, если в машину устанавливается что-либо мощное (из списка выше), то такие манипуляции являются просто обязательными. Иначе ничего работать нормально не будет.

Краткие итоги

Как видим, причин, почему наблюдается низкое напряжение бортовой сети автомобиля – не так уж и мало. К счастью, находятся они все довольно легко даже при наличии не очень большого опыта «общения» с внутренностями машины. Самое главное – не спешить прибегать к кардинальным мерам (замена генератора или колхоз с реле-регуляторами и диодами) до того, как будут проработаны более элементарные шаги, включающие корректные измерения напряжения бортовой сети и исключение простых в поиске и устранении причин.

Схожий материал

Топ-10 отличных семейных автомобилей с полным приводом

Как подготовить автомобиль к продаже

Как правильно перевезти собаку в машине

Меняем тормозные колодки на колесах своими руками

Принцип работы датчика давления в шинах: обзор, особенности и устройство

Обман на АЗС: как нам не доливают бензин и как уберечься от жульничества?

Самый дешевый способ очистки системы охлаждения автомобиля

Как продлить жизнь автомобильного аккумулятора

Удаление ржавчины с кузова автомобиля в домашних условиях

5 причин смерти АКБ зимой / Причины неисправности АКБ

Правильная зарядка АКБ дешевым зарядным устройством

Система рулевого управления автомобиля, её диагностика и ремонт

Как избавиться от запотевания стекол в автомобиле. Причины и способы их устранения.

Об автомобильных тормозах: история появления, правила ухода

Восстановление автомобильного аккумулятора

Галоген или светодиод – что лучше. Сравнение по 15 критериям

ГУР vs ЭУР: что лучше – гидроусилитель или электроусилитель руля

Как проверить генератор автомобиля: 10 основных неисправностей

10 причин почему стартер еле крутит и пояснения к ним

Как проверить втягивающее реле стартера

Какой домкрат купить и как правильно его выбрать

Какой набор инструментов купить для автомобиля: 5 вариантов

История шин Bridgestone / Бриджстоун

История шин Матадор / Matador

Почему скачет напряжение в автомобиле

Чтобы электрооборудование автомобиля работало в нормальном режиме, в бортовой сети авто всегда должно быть номинально установленное напряжение. Его скачки могут привести к возможным замыканиям в электропроводке, что спровоцирует выход из строя тех или иных электронных устройств и оборудования. Какое должно быть напряжение в бортовой сети автомобиля и как его увеличить — читайте ниже.

Нормальное напряжение

Какое должно быть нормальное напряжение в бортсети? Напряжение в бортовой сети автомобиля 12 В должно составлять 14.2-14.4 Вольта. Это касается всех транспортных средств, начиная от Запорожцев и заканчивая Гелендвагенами. Такой параметр должен быть при запущенном двигателе под нагрузкой.

Если наблюдается просадка напряжения, вызванная недостаточным зарядом аккумулятора на 12 вольт, то при включении, например, оптики, этот параметр будет ниже 14 вольт. Все потому, что обмотка возбуждения генераторного устройства питается от батареи посредством обратной связи. И если АКБ будет не до конца заряжена, в сети не сможет быть обеспечен оптимальный ток обмотки и нормальная работа генераторного устройства.

Это проявляется при активации наружного освещения и сопровождается общей потерей мощности электроцепи. Освещение может быть тусклым при езде на холостых оборотах, а когда водитель дает газу, свет стабилизируется до нормального. Поэтому диагностика АКБ должна осуществляться не по напряжению при запуске двигателя, а по параметру плотности электролита. Это позволит не допустить разности показаний между электродвижущей силой батареи и ее током.

Отметим, что напряжение бортовой сети автомобиля может изменяться в зависимости от климатических условий региона, в которых эксплуатируется автомобиль. Если авто было пригнано с юга, а вы живете на севере, то незначительное падение данного показателя в электроцепи авто допускается. Если на автомобиле используется частично разряженная батарея, ее необходимо заряжать, иначе весь заряд быстро снизится и АКБ будет неработоспособной. Если на авто используется старая батарея, со временем в ней может начать рассыпаться активная масса из пластин и внутри конструкции может произойти короткое замыкание. А это станет причиной потери емкости, то есть возможности сохранять зарядку аккумулятора.

Бортовое напряжение в сети транспортного средства должно составлять от 14.2 до 14. 4 вольт при включенном двигателе и активированных потребителях энергии. Диагностика этого показателя должна осуществляться на клеммах батареи, а не на выводах генераторного устройства.

Почему падает напряжение?

Чтобы знать, как увеличить напряжение в электроцепи авто, необходимо разобраться в причинах:

  1. Неисправность аккумулятора — как показывает практика, это одна из распространенных причин. Чтобы аккумулятор после стоянки смог восполнить свой заряд, на машине необходимо проехать около 20 минут. Но если батарея разряжается по определенным причинам (к примеру, из-за сульфатации пластин или из-за нехватки электролита), то такой метод восполнения заряда не поможет. Необходимо точно выявить причину, по которой батарея не держит заряд и ликвидировать ее — восполнить уровень электролита, а иногда просто зарядить ее. Если поняли, что АКБ уже восстановить нельзя, то лучше заменить.
  2. Генератор. Некорректная работа генератора может привести к неполадкам в работе бортовой сети. Перед тем, как напряжение в проводке повысить, нужно выявить причину неправильной работы генераторного узла.
  3. Утечка тока. Иногда бывает такое, что обрыв в электроцепи приводит к утечке тока. Для ликвидации проблемы необходимо выявить точное место утечки и устранить обрыв.
  4. Использование оборудования, которое не подходит. Если номинал используемых электроприборов не соответствует тому, который установил производитель, это приведет к падению напряжения. Если используете мощные лампы освещения либо множество различных гаджетов, на применение которых аккумулятор не рассчитан, это станет причиной падения напряжения. АКБ будет выдавать необходимый для нормальной работы ламп света или электронных устройств заряд, при этом он не будет успевать восполняться.

Как повысить ?

Падение и слишком низкое напряжение бортовой сети может быть обусловлено разными причинами. Перед тем, как увеличить напряжение в сети с 5 до 12 Вольт, необходимо убедиться в том, что автомобильный генератор функционирует в нормальном режиме. Если проседание энергии обусловлено неправильной работой, то необходимо произвести демонтаж и ремонт устройства, заменив вышедшие из строя механизмы на новые.

Часто данный параметр падает из-за разряженного аккумулятора, тогда возможно, есть смысл его продиагностировать — проверить на наличие трещин, заменить электролит или правильно зарядить. В плане зарядки необходимо учитывать определенные моменты — процедура должна осуществляться с использованием только рабочего зарядного устройства с соблюдением всех правил и нюансов. Подробно эти моменты описаны в статье.

Установка диода в цепь генератора

Если показатель в электроцепи падает, но это не связано с работой генератора или батареи, то своими силами можно осуществить его повышение. Задача заключается в том, чтобы «обмануть» регулятор генератора и заставить его «думать», что в бортовой сети авто еще более низкое напряжение, чем есть на самом деле. Сделав это, генераторное устройство будет восполнять необходимый запас мощности, чтобы выполнить эту задачу, в цепь питания узла необходимо добавить диод. В частности, он должен быть установлен так, как на фото.

Перед тем, как поднять напряжение, которое падает, учтите — важно соблюдать полярность при установке диода. Если полярность будет спутана, ничего не произойдет, но узел не сможет давать нужный заряд. Отметим, что диод должен быть рассчитан на ток не меньше 5 Ампер. Поскольку в процессе работы генераторного узла диод будет нагреваться, оптимальным будет его монтаж на радиаторе.

При выборе диодного элемента необходимо учитывать один нюанс — для германиевых деталей показатель падения напряжения составит около 0.3-0.7 вольт, а для кремниевых — от 0.8 до 1.2 вольт. Это именно то значение, на которое увеличится напряжение в электроцепи. Учитывайте этот момент при выборе, он определит конечный результат. Если напряжение в бортсети падает до 1.2 вольт, а вы будете использовать повышающий диод на 0.3 вольта, то смысла от повышения мощности бортсети будет мало.

При монтаже диодного элемента необходимо сделать так, чтобы провод от него не был установлен внатяг, это будет не совсем удобно. Оптимальным вариантом будет увеличить длину кабеля приблизительно на 2 сантиметра от диода. Так его будет легче вмонтировать в разъем реле напряжения генераторного устройства, а при необходимости демонтажа это будет сделать легче.

С самого начала раздражало нестабильное напряжение в бортовой сети. Напряжение постоянно прыгало, дрожала стрелка вольтметра на панели приборов, было видно, что фары и подсветка мигают. Усугублялось это еще и тем, что ездить в натяг было невозможно — на низких оборотах мотор дергался в такт стрелке вольтметра, генератор создавал эту импульсную нагрузку. Симптомы периодически менялись, амплитуда скачков становилась то сильнее, то слабее, но в целом присутствовали всегда. Первым делом я занялся изучением интернета. Судя по количеству форумов где подобная неисправность обсуждается (причем не только на классике, но и на переднеприводном семействе и даже на иномарках) стало понятно, что я с этим столкнулся не первый. Вот только решения нигде найти не получалось, вернее оно было, почти каждый кто замучался с этими скачками вначале менял реле-регулятор (таблетку), это не помогало, после чего тряхнув кошельком покупал новый генератор и тут всё сразу становилось нормально. Поняв что интернет в данном случае не помощник и что купить новый генератор я могу всегда, решил пораскинуть инженерными мозгами.

Что может вызывать такой эффект? Выпрямитель, он же диодный мост, он же “подкова”. Да, если пробит один из диодов, то ток из постоянного станет переменным и может “прыгать”, но нет. На малых оборотах вольтметр стоит ровно, а прыгать начинает только с увеличением оборотов, дойдя до определенного рубежа. Ага, это явно указывает на реле-регулятор! На низких оборотах генератор отдаёт всё что может и “картинка” нормальная, а с увеличением оборотов его начинает регулировать реле-регулятор и начинаются прыжки. Процесс я себе представил так — напряжение растет запредельно, таблетка отключает ток возбуждения, напряжение падает, она снова включает и оно растет. В принципе она так и работает, но не с такой частотой, чтобы это было заметно, что-то тут не то.

Первое что приходит в голову — взять да и заменить это реле (таблетку), многие так и делают, только ожидаемый эффект либо не наступает, либо длится не долго. Почему? Сразу скажу — решение правильное, вернее таблетку даже можно и не менять, если щетки еще достаточной длины, так как вся проблема в контакте таблетки с массой.

Первый раз я пытался снять и проверить “таблетку” еще когда снег лежал, но завернутые 10 лет назад в силумин винты выкручиваться не захотели — закисли намертво, я только срезал грани. Проблема сохранялась, начал понемногу выкипать аккумулятор — пришлось долить воды, то есть идёт перезаряд. Потом сгорели 2 пары ламп головного света, не выдержав прыжков и повышенного напряжения. Подключив вольтметр на работающем двигателе я увидел показания в 15,2 вольта, что явно выше всех норм. Всё, решено, берусь за решение проблемы!

Заранее покупаю новую “таблетку”, в основном из-за щеток, состояние старых неизвестно, а новая стоит не дорого, поэтому буду менять ее в любом случае.

Вначале генератор нужно снять с автомобиля. Как это сделать описано во многих местах. Вот генератор на столе, начинаю выкручивать винты и ломаю оба по очереди, но к этому я уже готов. Таблетку снимаю, дальше высверливаю остатки винтов, рассверливаю отверстия чуть побольше, учитывая что нарезать резьбу мне нечем, крепить новую таблетку буду саморезами.

Давайте внимательно посмотрим на реле регулятор. Мы видим у него две точки подключения — массу и плюс идущий от дополнительных диодов (самовозбуждение), то есть генератору глубоко безразлично какое там у вас напряжение в фарах или задних фонарях, он замеряет напряжение у себя на выходе вот в этой самой таблетке. И если где-то плохой контакт, то напряжение в регуляторе падает, он пытается его поднять, оно подскакивает запредельно и падает опять. Или другой вариант, что напряжение скакать будет не сильно, но на уровне 15-16 вольт, из-за плохого контакта реле считает что это 14в, а что дальше там ему не важно. Контакт в клемме, который подключается к таблетке отключить и подключить не сложно и многие наверняка это делают, поэтому обычно там порядок. А вот масса… Точка контакта с массой у таблетки только одна, масса на генератор идет с блока двигателя через нижнее крепление и планку регулятор, если генератор давно не двигали и ремень не подтягивали то там тоже окисляется и в итоге реле пытается честно выдать 14в, а выдает почти 16 из-за плохой массы. Соответственно нужно не просто заменить таблетку, но и хорошенько зачистить место, где у нее идёт контакт массы. Вот это место на фото в кружочке:

Собственно этим можно и ограничиться, собрав всё обратно у вас наверняка всё заработает как надо и прыжки напряжения пропадут, вопрос только на долго ли? Через некоторое время контакт опять окислится и потихоньку проблема начнет проявляться. Поэтому я решил немного усовершенствовать схему, так, чтобы контакт с массой у таблетки был хорошим и надежным более продолжительное время. С этой целью я решил подпаять проводок к контакту с массой и соединить его с массой еще в одной точке. В случае чего его можно будет отвернуть и почистить, не снимая таблетку. На фото в кружочке штатная точка контакта с массой, стрелкой указано место где подпаять проводок:

Подавляющему большинству автовладельцев приходилось на протяжении своей практики управления автомобилем и его техобслуживания сталкиваться с такими явлениями, как занижение бортовой сети и ее, так называемыми, скачками (“провисанием”). Наиболее часто подобным неприятностям подвержены автомобили, относящиеся к разряду продукции отечественного автопрома, начиная от ее классических представителей — ВАЗ-2106 и заканчивая более современными модификациями — ВАЗ-2110, ВАЗ211 и ВАЗ 2112.

Не обладая достаточным объемом опыта в области обслуживания автомобилей, водители при возникновении данной проблемы делают вывод, что вся проблема заключается в неисправной аккумуляторной батарее. Однако нельзя забывать, что она является составляющей сложной цепи и служит лишь в качестве стартового источника питания при пуске двигателя и питает электрические приборы энергией в режиме стоянки. Что касается проблем в работе электрической сети автомобиля, то они, как правило, возникают во время движения.

Далее мы рассмотрим основные причины возникновения проблем и распространенные способы их выявления. Согласно общепринятому стандарту, все выпускаемые легковые автомобили оснащаются источниками постоянного тока номинальным напряжением 12 В. Что касается режима работы двигателя на оборотах 2500-3000 об/мин (среднее значение), то диапазон значений напряжения колеблется в пределах 13,5-14,6 В.

Ранние модели классического поколения ВАЗ снабжались штатным вольтметром, наличие которого позволяло в любой момент определить величину напряжения бортовой сети. Более же поздние версии “жигулей” подобными устройствами не оснащались, в связи с чем снятие показаний напряжения можно лишь путем его контрольных замеров между положительной и отрицательной клеммами реле-регулятора. Кроме того, замеры напряжения сети можно осуществлять непосредственно на клеммах аккумулятора, т. к. он подключен к ней параллельно. Таким образом, оценивая динамику напряжения на протяжении всего нескольких минут, можно определить наличие скачков напряжения и сделать вывод о необходимости принятия более углубленных диагностических мер.

Итак, если ваши подозрения подтверждены, то вполне возможно, что причина сбоев лежит на поверхности и заключается в недостаточном натяжении ремня привода электрогенератора, что приводит к его периодическому проскальзыванию. Для максимальной точности проверки натяжения ремня следует воспользоваться специальным прибором – динамометром, который должен показать, как минимум, 10 кгс при оттягивании ремня на 15 см.

Нередко случается, что напряжение бортовой сети понижается вследствие подгорания рабочих контактов реле-регулятора. Многие устраняют проблему посредством их зачистки, но более целесообразно установить новую деталь.
Помимо всего прочего, аккумуляторная батарея также зачастую негативно влияет на работу электрической сети автомобиля, даже несмотря на то, что она не является основным источником питания. Причина тому – сильно разряженный аккумулятор, который после пуска двигателя переходит в режим подзарядки и потребляет слишком много электроэнергии.

Еще одна причина падения напряжения – это окисление клемм отрицательного проводника в местах соединения с корпусом машины. Выявить неисправность можно путем внешнего осмотра контактов. Кроме того, такие критичные места подвержены сильному нагреву.

Скачет напряжение зарядки аккумулятора | Хитрости Жизни

Содержание

С самого начала раздражало нестабильное напряжение в бортовой сети. Напряжение постоянно прыгало, дрожала стрелка вольтметра на панели приборов, было видно, что фары и подсветка мигают. Усугублялось это еще и тем, что ездить в натяг было невозможно — на низких оборотах мотор дергался в такт стрелке вольтметра, генератор создавал эту импульсную нагрузку. Симптомы периодически менялись, амплитуда скачков становилась то сильнее, то слабее, но в целом присутствовали всегда. Первым делом я занялся изучением интернета. Судя по количеству форумов где подобная неисправность обсуждается (причем не только на классике, но и на переднеприводном семействе и даже на иномарках) стало понятно, что я с этим столкнулся не первый. Вот только решения нигде найти не получалось, вернее оно было, почти каждый кто замучался с этими скачками вначале менял реле-регулятор (таблетку), это не помогало, после чего тряхнув кошельком покупал новый генератор и тут всё сразу становилось нормально. Поняв что интернет в данном случае не помощник и что купить новый генератор я могу всегда, решил пораскинуть инженерными мозгами.

Что может вызывать такой эффект? Выпрямитель, он же диодный мост, он же “подкова”. Да, если пробит один из диодов, то ток из постоянного станет переменным и может “прыгать”, но нет. На малых оборотах вольтметр стоит ровно, а прыгать начинает только с увеличением оборотов, дойдя до определенного рубежа. Ага, это явно указывает на реле-регулятор! На низких оборотах генератор отдаёт всё что может и “картинка” нормальная, а с увеличением оборотов его начинает регулировать реле-регулятор и начинаются прыжки. Процесс я себе представил так — напряжение растет запредельно, таблетка отключает ток возбуждения, напряжение падает, она снова включает и оно растет. В принципе она так и работает, но не с такой частотой, чтобы это было заметно, что-то тут не то.

Первое что приходит в голову — взять да и заменить это реле (таблетку), многие так и делают, только ожидаемый эффект либо не наступает, либо длится не долго. Почему? Сразу скажу — решение правильное, вернее таблетку даже можно и не менять, если щетки еще достаточной длины, так как вся проблема в контакте таблетки с массой.

Первый раз я пытался снять и проверить “таблетку” еще когда снег лежал, но завернутые 10 лет назад в силумин винты выкручиваться не захотели — закисли намертво, я только срезал грани. Проблема сохранялась, начал понемногу выкипать аккумулятор — пришлось долить воды, то есть идёт перезаряд. Потом сгорели 2 пары ламп головного света, не выдержав прыжков и повышенного напряжения. Подключив вольтметр на работающем двигателе я увидел показания в 15,2 вольта, что явно выше всех норм. Всё, решено, берусь за решение проблемы!

Заранее покупаю новую “таблетку”, в основном из-за щеток, состояние старых неизвестно, а новая стоит не дорого, поэтому буду менять ее в любом случае.

Вначале генератор нужно снять с автомобиля. Как это сделать описано во многих местах. Вот генератор на столе, начинаю выкручивать винты и ломаю оба по очереди, но к этому я уже готов. Таблетку снимаю, дальше высверливаю остатки винтов, рассверливаю отверстия чуть побольше, учитывая что нарезать резьбу мне нечем, крепить новую таблетку буду саморезами.

Давайте внимательно посмотрим на реле регулятор. Мы видим у него две точки подключения — массу и плюс идущий от дополнительных диодов (самовозбуждение), то есть генератору глубоко безразлично какое там у вас напряжение в фарах или задних фонарях, он замеряет напряжение у себя на выходе вот в этой самой таблетке. И если где-то плохой контакт, то напряжение в регуляторе падает, он пытается его поднять, оно подскакивает запредельно и падает опять. Или другой вариант, что напряжение скакать будет не сильно, но на уровне 15-16 вольт, из-за плохого контакта реле считает что это 14в, а что дальше там ему не важно. Контакт в клемме, который подключается к таблетке отключить и подключить не сложно и многие наверняка это делают, поэтому обычно там порядок. А вот масса… Точка контакта с массой у таблетки только одна, масса на генератор идет с блока двигателя через нижнее крепление и планку регулятор, если генератор давно не двигали и ремень не подтягивали то там тоже окисляется и в итоге реле пытается честно выдать 14в, а выдает почти 16 из-за плохой массы. Соответственно нужно не просто заменить таблетку, но и хорошенько зачистить место, где у нее идёт контакт массы. Вот это место на фото в кружочке:

Собственно этим можно и ограничиться, собрав всё обратно у вас наверняка всё заработает как надо и прыжки напряжения пропадут, вопрос только на долго ли? Через некоторое время контакт опять окислится и потихоньку проблема начнет проявляться. Поэтому я решил немного усовершенствовать схему, так, чтобы контакт с массой у таблетки был хорошим и надежным более продолжительное время. С этой целью я решил подпаять проводок к контакту с массой и соединить его с массой еще в одной точке. В случае чего его можно будет отвернуть и почистить, не снимая таблетку. На фото в кружочке штатная точка контакта с массой, стрелкой указано место где подпаять проводок:

Информационный сайт о накопителях энергии

Автомобильная батарея состоит из 6 элементов, соединенных последовательно. Каждая банка имеет полный заряд 2,10-2,15 В, поэтому общее напряжение суммируется, составляет 12,6 – 12,8 В. Какое напряжение у АКБ после отключения ЗУ? При установке аккумулятора в авто величина напряжения после зарядки должна быть 12,4 В. это нормально. Аккумулятор автомобиля стартовый, в период запуска двигателя разряжается, в процессе движения восстанавливает энергию от генератора машины. Если напряжение в аккумуляторе снижается до 12 В, устройство требует зарядки от сети. Большая потеря заряда в банках характеризуется, как глубокий разряд, разрушающий батарею.

Напряжение зарядки аккумулятора автомобильным зарядным устройством

Автомобиль, эксплуатируемый с преимуществом длинных пробегов, успевает полностью зарядиться от генератора для следующего пуска. Но заряд его не будет полным. Степень зарядки аккумулятора можно определить по напряжению на клеммах. Чем меньше величина, тем слабее концентрация электролита в банках.

Проверить заряд аккумулятора, можно воспользовавшись мультиметром. Следует установить градуировку «переменный ток» и замерить показатель на клеммах. Можно определить уровень заряда по плотности электролита.

Степень зарядки автомобильного аккумулятора определяется по напряжению, как в таблице.

Чтобы поднять емкость аккумулятора, необходимо зарядить его специальным зарядным устройством. Это преобразователь напряжения, выпрямитель. Аккумуляторы бывают обслуживаемые, необслуживаемые, гелевые, AGM, литиевые. Напряжение и ток зарядки их отличается по напряжению, времени, длительности циклов. Есть универсальные ЗУ, рассчитанные на переключение режимов для разных моделей АКБ, регулирование параметров.

Напряжение на клеммах аккумулятора при зарядке

Для зарядки аккумулятра от зарядного устройства выбирают режим с постоянным током или напряжением. Оба они одинаково эффективны, но применяются к разным батареям. В процессе зарядки и эксплуатации аккумулятора необходимо производить замеры напряжения на клеммах кислотного аккумулятора.

Чтобы зарядить батарею на 12 В, потребуется установить режим постоянного напряжения 16 -16,5 В. Используя ток 14,4 В можно зарядить аккумулятор на 75-85 %. При постоянном напряжении сила зарядного тока величина переменная, ограничивается только ЗУ.

Какое напряжение для зарядки нужно установить? Исходят из достижения критического напряжения, сопровождающегося «кипением» — выделением газа из банок автомобильного аккумулятора. Нормально заряженным считают аккумулятор, с напряжением на клеммах от 12,6 до 14,5 В. Снимать показания следует прибором, не полагаясь на бортовой компьютер. Замеры на работающем двигателе, и в отключенной батарее отличаются.

Допустимое напряжение зарядки на клеммах аккумулятора при работающем моторе варьируется 13,5 -14 В. Показатель показывает недозаряд батареи, если напряжение выше. Нужно повторить замер через 2 минуты, возможно, батарея разрядилась при запуске. Если напряжение зарядки низкое – аккумулятор теряет ресурс или проблемы исходят от автомобильного генератора. Проводить замеры нужно, отключив бортовые системы.

Замеряя напряжение зарядки аккумулятора на неработающем авто, невозможно выявить проблемы с генератором, однако хорошо определяется степень зарядки аккумулятора. Напряжение 12,5 – 14 В говорит об отсутствии проблем. При низком показателе необходимо проверить:

  • состояние электролита – субстанция должна быть прозрачной, уровень нормальным;
  • многое зависит от уровня заряда АКБ;
  • определение возможности подзарядки до оптимального напряжения.

Тестирование выявит проблемы с аккумулятором, его работоспособность.

Зарядка аккумулятора постоянным сопротивлением

Возможна ли зарядка АКБ с постоянным сопротивлением? Из формулы I =U*R, понятно, если установить сопротивление величиной постоянной, то переменными станут ток или напряжение. Но внутри аккумулятора сопротивление – величина переменная, влияющая на поглощение энергии. Полное сопротивление складывается из сопротивления поляризации, которое меняется и омического, остающегося стабильным в одинаковых условиях и для конкретного аккумулятора.

На сопротивление влияют температура, степень разряженности, концентрация электролита, учтенные в характеристиках разрядных кривых АКБ. Но если в формуле сопротивление величина переменная во времени и состоянии автомобильного аккумулятора, то постоянным при зарядке может быть ток, напряжение или комбинирование тока и напряжения. Для сглаживания величины тока зарядки используется резистор — балластное сопротивление.

Какое напряжение выставлять при зарядке аккумулятора

Напряжение это разность потенциалов, и ток потечет в ту сторону, где эта величина будет меньшей. Поэтому напряжение зарядного устройства выбирается всегда выше, чем уровень зарядки автомобильного аккумулятора. Чем больше разница напряжения, тем быстрее и полнее наберет емкость аккумулятор автомобиля после зарядки.

Во время зарядки при постоянном напряжении предел установленного на ЗУ параметра ниже, чем характеристика, при которой начинается выделение газов из обслуживаемого аккумулятора. Какое значение разности потенциалов нужно для зарядки автомобильного аккумулятора? Максимальное напряжение, применяемое при зарядке батареи 16, 5 В. Какой параметр должен быть, зависит от вида АКБ. От напряжения зависит время и полнота зарядки аккумулятора. Соотношение напряжения заряда, восстановления емкости для батареи 12 В за 24 часа таково:

  • Напряжением 14,4 В можно зарядить батарею на 75-80 %;
  • Используя напряжение 15 В степень заряда 85 – 90 %;
  • Напряжением 16 В батарея заряжается на 95 – 97 %;
  • Максимальным напряжением 16,3 -16,5 В батареи заряжаются полностью.

При достижении напряжения на батарее 14,4 – 14,5 на ЗУ загорается сигнал окончания зарядки.

Установлено, что именно это напряжение автомобильного аккумулятора не создает газовыделения после и во время зарядки. Поэтому при реальной эксплуатации автомобилей, генератор через регулятор напряжения ограничивает максимальный уровень напряжения этим значением. Летом этот показатель близок к 100 % емкости, зимой соответствует 13,9-14,3 В, при работающем моторе, что соответствует 70-75 % емкости.

Максимальное напряжение зарядки аккумулятора

Мы знаем, современные авто высокого класса имеют бортовую систему, работающую на 16 В. Какие аккумуляторы применяются в этих АКБ? Для того чтобы не было газовыделения, ситема должна быть закрытой.

Значит, необслуживаемые Ca/Ca аккумуляторы могут выдержать жесткие условия эксплуатации. Для них используется особый режим зарядки. Использование кальция вместо сурьмы позволяет вести зарядку аккумулятора повышенным напряжением, при этом электролит вскипает. Необслуживаемый аккумулятор не терпит резких перепадов напряжения в бортовой сети. Он предназначен для автомобилей с хорошей системой электронного контроля напряжения. Более терпимы к условиям эксплуатации гибридные батареи, из малосурьмянистых и кальциевых пластин.

Напряжение аккумулятора в конце зарядки

После полной зарядки АКБ заряд несколько изменится. Происходит диссоциация электролита с заполнением пор токовыводящих пластин. Установленный в подкапотное пространство автомобильный аккумулятор принимает температуру окружающей среды, и емкость изменится в большую сторону при жаре или падает при минусовых температурах. Поэтому точно узнать после зарядки, какое напряжение аккумулятора автомобиля, можно, установив его на место. Даже, находясь в мастерской, напряжение на клеммах изменяется. Это особенно заметно, если не полностью проведен цикл и ток зарядки не упал до 200 мА. При этом происходит перераспределение заряда, и возможна дополнительная подпитка устройства энергией.

Но если после зарядки аккумулятора напряжение падает на работающей машине – это повод для ревизии генератора или замены аккумулятора.

Зависимость зарядки аккумулятора от напряжения

Каждый вид аккумуляторов заряжается на основании характеристик видов использованный конструкций. Самое низкое напряжение зарядки имеют обслуживаемые, гелевые и литиевые аккумуляторы. Причины вскипание, разрушение состава, пожароопасность. Если обслуживаемый аккумулятор можно зарядить простейшим ЗУ, литиевые и гелевые системы требуют соблюдения 2 ступенчатого комбинированного режима накопления энергии.

Все системы рассчитаны на предотвращение перезаряда, снабжены автоматическим отключением питания при достижении напряжения, какое требуется для автомобильного аккумулятора. При зарядке происходит постепенное снижение силы тока из-за повышения сопротивления, напряжение остается стабильным. После зарядки процесс электрохимической реакции продолжается, в виде незначительного саморазряда.

Важно, чтобы напряжение зарядки всегда превышало параметры, нужные для эксплуатации прибора. Чтобы ток перетекал, нужен уклон, которым является разность напряжения между ЗУ и батареей.

Видео

Предлагаем посмотреть советы специалиста, как правильно заряжать и обслуживать аккумулятор автомобиля, какое напряжение должно быть на аккумуляторе после зарядки.

О ЧЕМ ГОВОРЯТ НАПРЯЖЕНИЕ И ТОК

О ЧЕМ ГОВОРЯТ НАПРЯЖЕНИЕ И ТОК

Как проверить — знают многие, как должно быть — известно не всем.

Василий СИНЬКЕВИЧ, Валерий КИРСАНОВ, СКБ «Камертон» (Минск)

В наши дни проверку-диагностику электрических систем автомобиля не только в солидном автосервисе, но и во многих малых мастерских все чаще ведут специальными приборами-автотестерами. Конструкция их (равно как и цена) зависит от количества и точности измеряемых параметров. Для автолюбителей же предназначены простейшие приборы, измеряющие напряжение, ток, электрическое сопротивление, а также частоту вращения коленчатого вала. Выполнить эти измерения способны почти все, кто за рулем, а вот о чем говорят полученные данные, знает далеко не каждый.

Рассмотрим диагностику агрегатов электроснабжения автомобиля — аккумулятора и генератора. Чтобы оценить состояние батареи, к ее выводам подключаем автотестер (можно использовать и обыкновенный тестер-автометр). Для всех автомобилей напряжение на аккумуляторе без нагрузки (то есть без работающих потребителей) должно быть в среднем 12,6 В. Если оно меньше, аккумулятор частично разряжен или неисправен, а потому будет вращать стартер медленнее. О степени разряженности можно судить по приведенной таблице.

На СТО емкость аккумулятора оценивают с помощью нагрузочной вилки. Это, проще говоря, набор сопротивлений (шунтов), подключаемых к батарее.

Измеряя напряжение вольтметром автотестера, можно в качестве нагрузки включить габаритные огни и дальний свет. Ток разряда при такой нагрузке (проверено неоднократно) будет 5–6 А. Если при этом напряжение не падает ниже 11,5 В, батарея в порядке.

Напряжение на клеммах аккумулятора при пуске двигателя стартером не должно падать ниже 9,5 В. В противном случае неисправен стартер (потребляет очень много энергии). При этом чем он старше, тем сильнее окислены все его контакты — щеток, реле и т.п. В некоторых случаях из-за этого пусковой ток может достигать огромной величины — 150–200 А.

Кстати, об измерении тока. Обычно для этого амперметр включают в разрыв цепи. В автомобиле разрывать цепи нежелательно, да и не все приборы смогут зафиксировать такие большие значения, как при пуске двигателя. В мотортестерах применяют специальные, не требующие разрыва цепи накладные датчики. В них используют эффект изменения напряженности магнитного поля при прохождении тока определенной величины. Таким измерениям не мешает и изоляция проводов.

Продолжаем проверку. Пустив двигатель, контролируем напряжение на выводах аккумулятора и ток заряда. В работу включаются еще два важнейших узла электрооборудования автомобиля — генератор и реле-регулятор напряжения. Через несколько секунд после пуска напряжение на выводах поднимается выше 12,6 В. Генератор начинает заряжать аккумулятор. Увеличиваем обороты двигателя до 2000 в минуту и контролируем напряжение заряда. Нормальное значение — от 13,8 до 14,5 В.

Работу генератора под нагрузкой можно оценить, включив фары. Напряжение должно быть выше 13,8 В. Если оно ниже (12,6–13 В), надо проверить натяжение ремня привода генератора. Причиной низкого напряжения могут быть и дефекты самого генератора. Но если он работает исправно, то искать причину следует в реле-регуляторе. В старых механических реле напряжение можно поднять регулировкой его нижнего уровня. В современных электронных регулировка невозможна, поэтому надо проверить надежность их контактов с цепью. Они в порядке — значит, неисправно реле.

Если напряжение, преодолев рубеж 14,5 В, продолжает расти, то регулируем электромеханическое реле или заменяем электронное.

Ток заряда после пуска двигателя обычно составляет 6–10 А и по мере работы двигателя и заряда аккумулятора падает при выключенных потребителях до нуля.

Оценим напряжение в других точках системы электрооборудования. Разница между напряжением, измеренным на аккумуляторной батарее, и напряжением между ее «минусом» и «батарейным» (сетевым) контактом на катушке зажигания подскажет о потерях в цепи, идущей от аккумулятора к катушке. Они должны быть минимальны — не выше 1 В. Если на автомобиле установлена катушка, не имеющая балластного резистора (дополнительного сопротивления как в «Москвиче» прежних моделей, ИЖе) или если резистор подключен со стороны батареи и разница больше 1 В, причину следует искать в надежности контактов проводов с приборами, в первую очередь — в замке зажигания. Такой, казалось бы, пустяк, а ведь из-за него во вторичной обмотке катушки зажигания выработается высокое напряжение меньше номинального значения. Это приведет к уменьшению энергии искры и, как следствие, к снижению мощностных характеристик двигателя.

У катушек с балластным резистором (на выводе после балластного резистора) напряжение должно быть в пределах 5–9 В. При плохих контактах в подводящих проводах или неисправностях резистора напряжение может быть меньше 5 В. Если же оно выше 9 В, то, возможно, произошло короткое замыкание балластного резистора.

Измерив напряжение между «минусом» аккумулятора и тем контактом катушки зажигания, который соединен с прерывателем, можем оценить степень чистоты контактов прерывателя в наших старых классических моделях автомобилей. В механических прерывателях на это следует обратить внимание, когда величина напряжения больше 0,3 В. Если контакты в порядке, надо проверить надежность соединения опорной платы внутри прерывателя с «массой». Возможной причиной повышения напряжения могут быть также ненадежное соединение прерывателя с «массой» или неисправность конденсатора.

Вот так, выполняя измерения всего в трех точках электрооборудования автомобиля, можно оценить работу источников тока.

ЗАВИСИМОСТЬ НАПРЯЖЕНИЯ НА ВЫВОДАХ БАТАРЕИ ОТ СТЕПЕНИ ЕЕ РАЗРЯЖЕННОСТИ

Напряжение аккумулятор- 12,6 12,0 11,6 11,3 10,5

Каким должно быть напряжение бортовой сети автомобиля, как его повысить самому?

19.09.2022
