крепление, подключение и вывод звука
В современных автомобилях роль магнитолы выполняет головное устройство мультимедиа-системы. Это многофунциональный электронный прибор, содержащий все необходимые функции управления звуком, системами автомобиля и навигацией. В данном случай планшет не нужен, к тому же иногда он уже входит в комплектацию машины для работы, например, в роли мобильного пульта управления с задних сидений пассажирами.
Содержание статьи:
- 1 Для чего нужен в машине планшет
- 2 Установка планшета вместо магнитолы
- 2.1 Как выбрать место
- 2.2 Держатели
- 2.3 Монтаж усилителя и подключение гаджета
- 2.4 Вывод звука (динамики)
- 3 Какую модель планшета лучше приобрести
Но пользователи устаревших автомобилей этого лишены, причем электроника стареет быстрее прочей техники, теряя функциональность частично, а то и полностью работоспособность.
Для чего нужен в машине планшет
Планшет представляет собой полноценный компьютер, содержащий мощный мультиядерный процессор, постоянную и оперативную память, интерактивный дисплей и универсальные интерфейсы.
По теме: Зачем нужен Aux кабель для автомагнитолы и как подключить смартфон
Всё это работает под операционной системой с достаточно сильно стандартизированной оболочкой. Под нее можно устанавливать многочисленные приложения – исполнительные программы на все случаи жизни.
Наличие сим-карты открывает доступ к мобильной сети интернет.

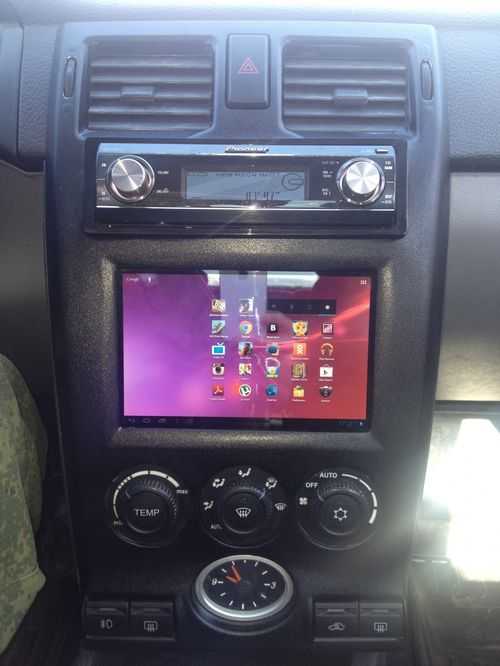

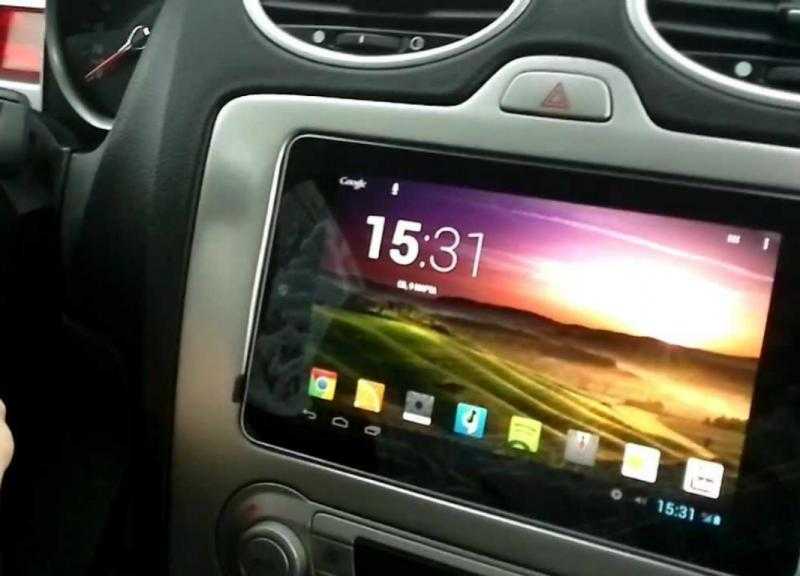

Установка планшета вместо магнитолы
При инсталляции планшета, который изначально не предназначен для работы в составе автомобильной мультимедиа, приходится решать несколько задач:
- позиционирование устройства на передней панели в зоне консоли;
- надежное крепление в условиях вибраций и ударов от подвески;
- обеспечение питания и подзарядки встроенного аккумулятора;
- подключение и согласование по уровню канала звука;
- в ряде случаев еще и обеспечение работы в качестве устройства управления автомобильной электроникой, внедрение в автомобильные шины информационного обмена;
- борьба с возникающими помехами от систем автомобиля.
Конкретные задачи зависят от предъявляемых требований и имеющегося в машине штатного или опционального оборудования.
Как выбрать место
Планшет должен находиться в поле зрения водителя, как можно меньше отвлекать его от управления при использовании, желательно обеспечить доступ и пассажирам. Типичное место для инсталляции – центр приборной панели в верхней части центральной консоли.
Иногда для этого демонтируются уже устаревшие устройства и ставшие ненужными органы управления. Вряд ли есть необходимость оставлять старое головное устройство музыкальной системы, рассчитанное под работу с дисками, тем более кассетами.
Если в планшете есть доступ в интернет, то радиоприемник также не потребуется, возможности цифрового доступа несравнимо шире.

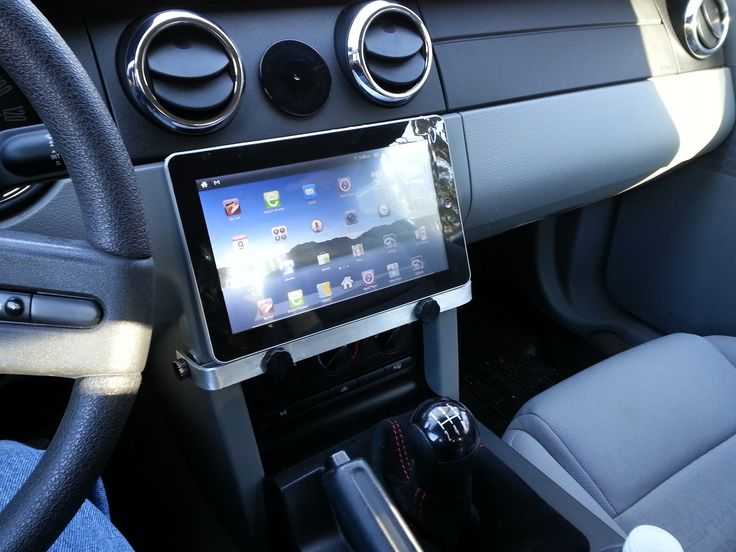

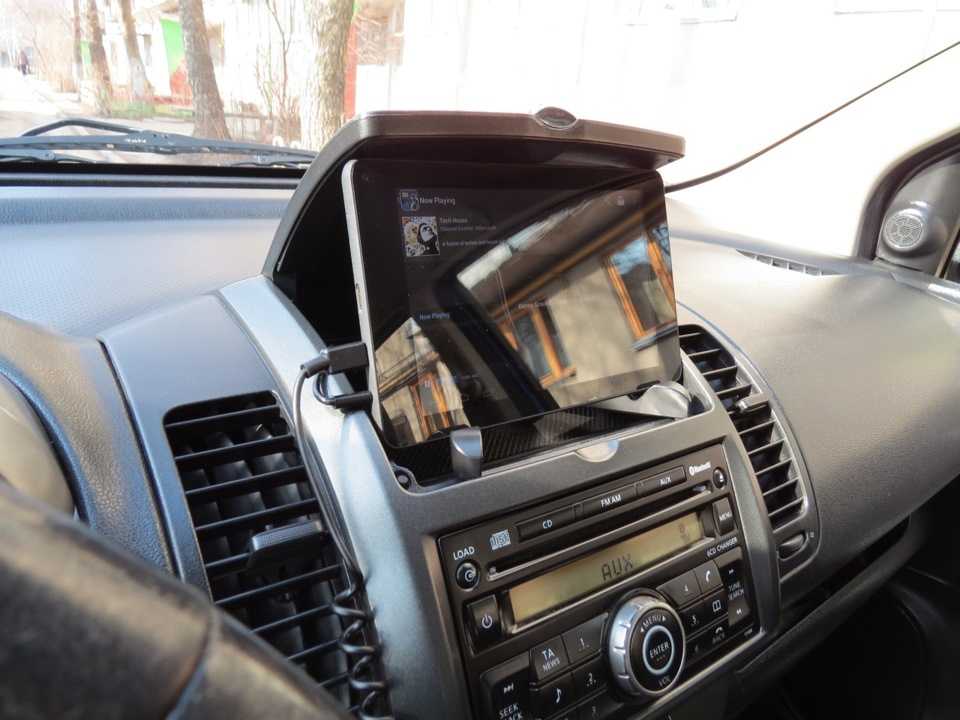

Держатели
Множество производимых в качестве аксессуаров креплений под гаджеты типа смартфонов не поможет в случае большого экрана и значительной массы устанавливаемого устройства.
Вариантов решения несколько:
- можно приобрести рамку под двухдиновую магнитолу, она примерно соответствует большинству планшетов;
- после удаления ненужных блоков останется место, куда устройство крепится на самодельном кронштейне;
- на имеющуюся панель закрепляются магнитные держатели, а устройство фиксируется на них с помощью приклеенных пластин с изолирующими мягкими подкладками.
Желательно обеспечить быстрый съём планшета для его мобильного использования или предотвращения кражи на стоянке.

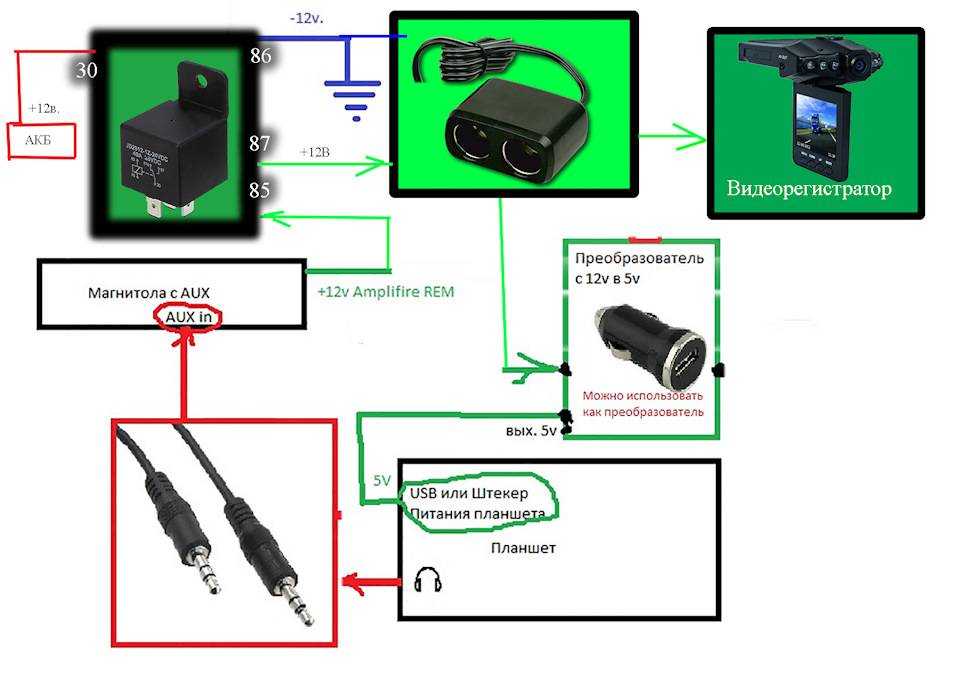

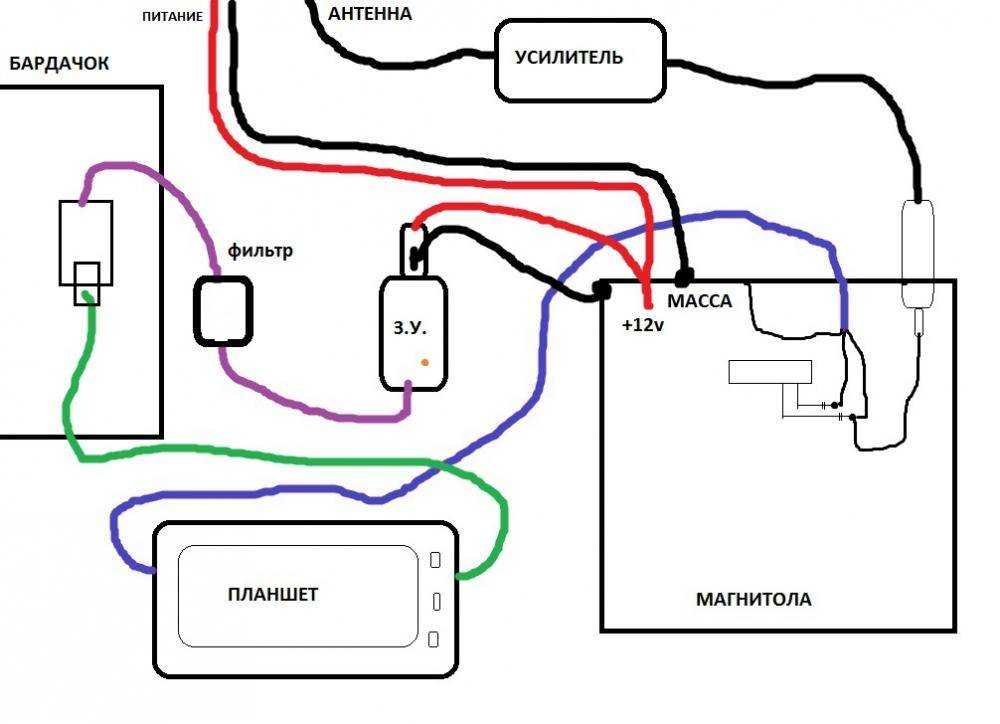

Монтаж усилителя и подключение гаджета
Электронная инсталляция включает в себя разводку проводов, установку дополнительных устройств и полезных программ (приложений).
Они должны решить несколько возникающих проблем.
- Качественное питание устройства.
В первую очередь это касается режима ускоренного заряда аккумулятора. Иначе при большой яркости экрана и значительной загрузке процессора встроенная батарейка будет постепенно терять заряд даже при питании от автомобильного аккумулятора.
Потребуется это учесть при выборе конкретного устройства, его питающего разъёма, а также подводящей проводки и коммутации.

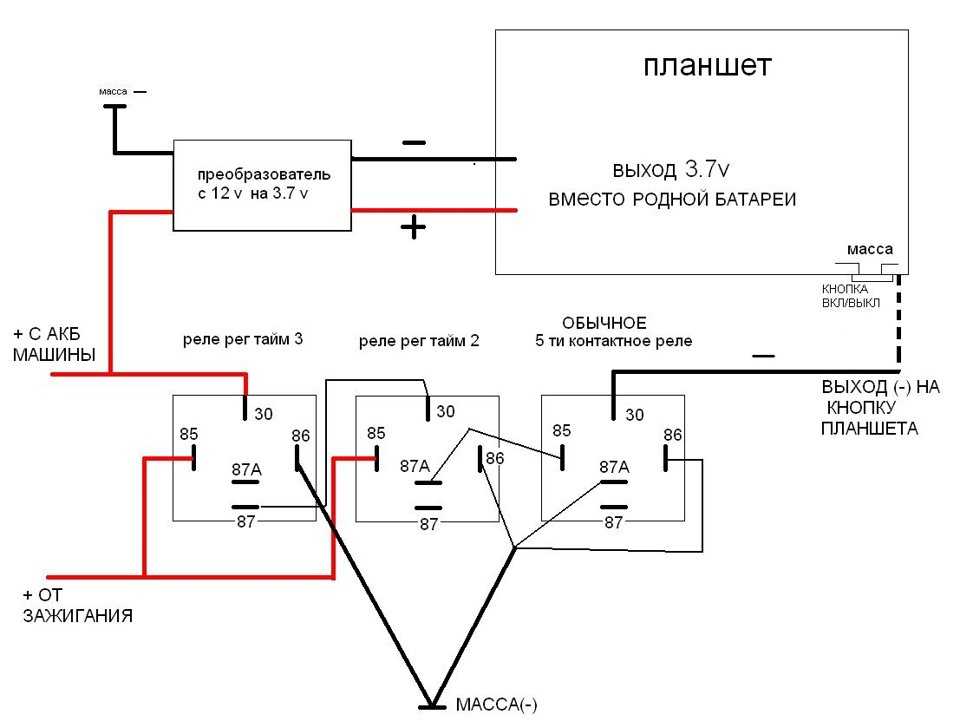

- Планшет должен включаться при повороте ключа зажигания. Для этого не просто правильно подсоединить провода, но и загрузить соответствующее приложение.
Его несложно скачать из интернета, причем бесплатно. Второе приложение обеспечивает вид начального экрана и вывод на него всех функций в виде удобного и дизайнерски проработанного меню.
- В процессе испытаний могут проявиться помехи в виде гула или шипения. Для точного выявления и устранения причин потребуются знания в области электроники.
Раскладывание и развязка земляных проводов, устранение петель, по которым наводятся помехи, подбор и монтаж фильтров по питанию – работа кропотливая.

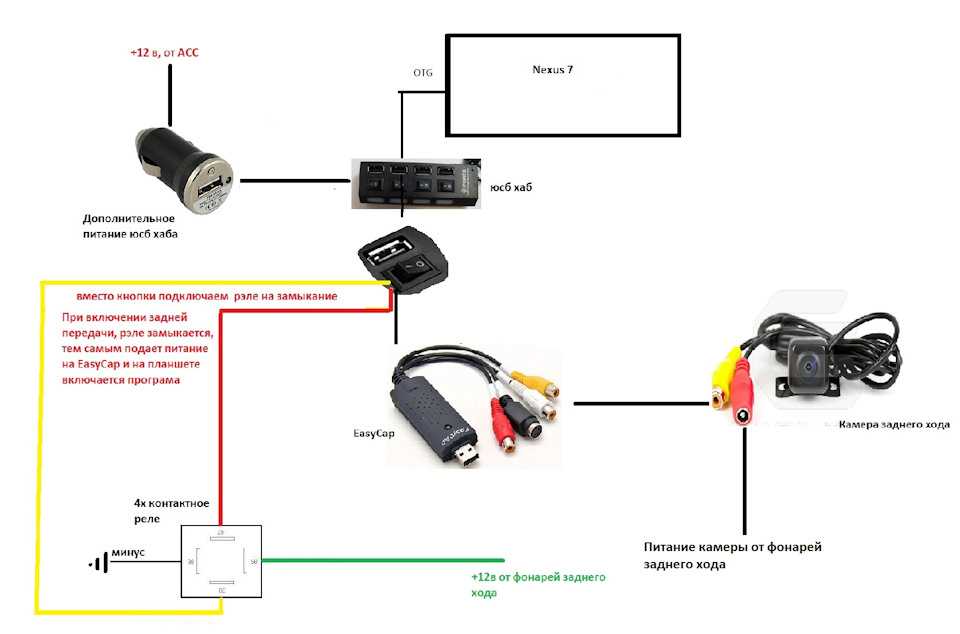

Это интересно: Как установить камеру заднего вида на автомобиль (схема подключения)
Лучше воспользоваться одним из уже описанных вариантов инсталляции под конкретный автомобиль. Борьба с согласованием сигналов и помехами – сложная задача даже для квалифицированных электронщиков.
- Если магнитола удаляется, то может потребоваться монтаж усилителя. Здесь главная задача – синхронность включения его питания с зажиганием, а также согласование уровня сигнала по входу.
Варианты решения последней задачи – установка предварительных усилителей, коммутация по Bluetooth или через FM адаптер оставленной магнитолы.
После правильно разложенного железа и проводки, все прочие задачи решаются устанавливаемым софтом в виде приложений и оболочек. Желательно платных, они работают гораздо лучше и надежнее.
Вывод звука (динамики)
Установка динамиков зависит от выбранного усилителя, его выходной мощности и количества каналов. Задача очень сложная, ею занимаются профессионалы по автозвуку.
Самостоятельно решить её на высоком уровне не получится, какие бы дорогие и мощные динамики не приобретались. Минимум потребуется консультация и расчет проекта, а лучше и монтаж под ключ.
Хотя простейший и низкокачественный вариант с четырьмя динамиками по углам салона доступен каждому. Но всё качество цифрового звука реализовано не будет.
Какую модель планшета лучше приобрести
Необходимый минимум требований к планшету для нормальной работы в автомобиле:
- встроенный навигатор;
- матрица с большими углами обзора и яркостью;
- аккумулятор с быстрой зарядкой большим током, желательно с отдельным разъемом или универсальным, рассчитанным на нужный ток;
- интерфейсы Bluetooth и Wi-Fi;
- мобильный интернет, то есть сим-карта;
- согласованность с имеющимся смартфоном;
- желателен экран не менее 10 дюймов.
Конкретные модели постоянно обновляются, но большинство товаров среднего уровня уже давно соответствуют предъявляемым требованиям.
Однако следует проследить, чтобы по случайности одна из важных функций не отсутствовала.
Как установить и подключить планшет в автомобиль вместо магнитолы своими руками
Уже давно прошли времена, когда автомобиль считался «продвинутым» при наличии в нём GPS-навигатора или магнитолы, способной проигрывать CD-диски. Нынешние автолюбители часто вообще избавляются от магнитол, заменяя их планшетами. Хорошо ли это? Вопрос интересный. Можно ли провести такую замену самостоятельно? Можно. О том, как это сделать своими руками, и пойдёт речь сегодня.
Зачем в машине устанавливать планшет вместо магнитолы
- У него есть одно неоспоримое достоинство: множество функций. Ни для кого не секрет, что штатные магнитолы, поставляемые вместе с машинами, редко отличаются богатым функционалом. Планшет позволяет устранить этот недостаток и оборудовать машину полноценным медиацентром.
- Второй плюс: интерфейс. В планшетах он намного проще и удобнее, чего не скажешь о штатной магнитоле.
Есть ли минусы?
- Пожалуй, только один: установка планшета — это неплохое решение. Однако не следует забывать, что это всё-таки самоделка. И если автовладелец подойдёт к процессу установки не слишком ответственно, срок службы этого гаджета будет очень недолгим (самая распространённая проблема: планшет плохо закреплён в своей нише, и в момент сильного ускорения он оттуда вываливается и разбивается).
Способы установки в авто
Их два. Устройство ставят либо на специальный держатель (штатная магнитола при этом остаётся на месте), либо гаджет устанавливается вместо магнитолы, которая перед этим извлекается из своей ниши.

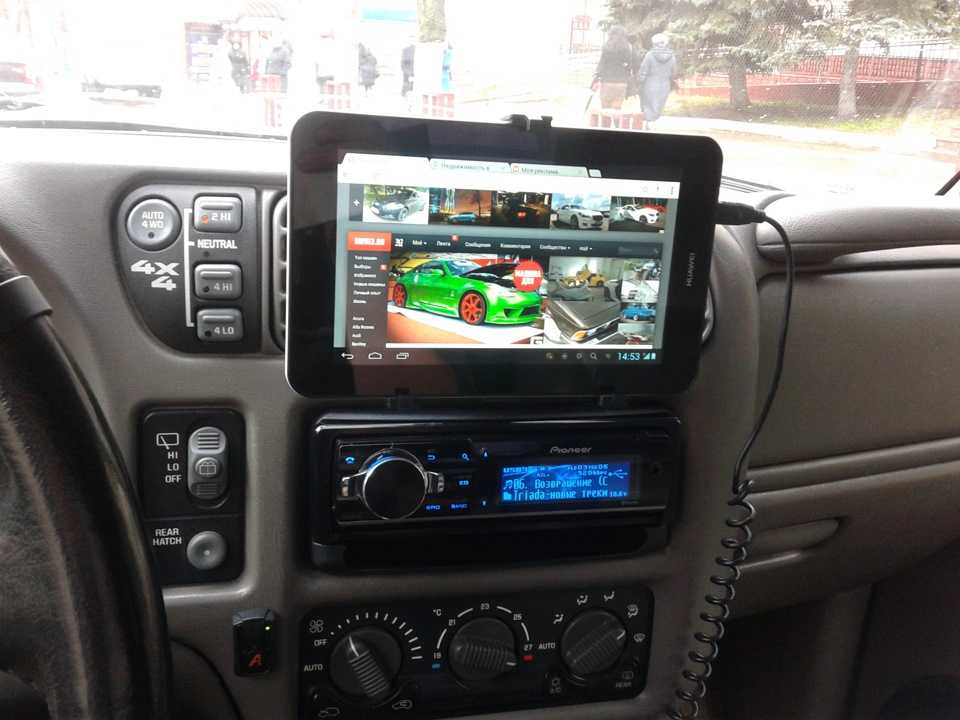

Стоит ли устанавливать с помощью держателей
В настоящее время в продаже имеется масса штативов, рассчитанных на ту или иную модель планшета. Все эти устройства снабжены присосками, и могут быть установлены практически в любой точке приборной панели. Всё, что нужно сделать автовладельцу — приобрести подходящий штатив и установить в него планшет. Однако этот способ крепления, при всей своей простоте, не отличается надёжностью. Именно по этой причине заострять на нём внимание мы не будем, а сосредоточимся на самом оптимальном и надёжном варианте: на установке гаджета вместо магнитолы.
Процесс установки планшета на место штатной автомагнитолы
Прежде всего следует сказать, что существует 2 способа такой установки: установка с подключением стороннего усилителя, или установка, при которой усилителем служит родная магнитола. Ниже будет описан первый вариант, как наиболее простой.
Перечислим, что для этого нужно.
Расходные материалы и инструменты
- Бытовой паяльник.
- Отвёртка крестовая (средних размеров).
- Дрель электрическая с комплектом свёрл.
- Лист пластика 300X300 мм и толщиной 5 мм.
- Планшетный компьютер.
- Аудиоусилитель автомобильный, внешний.
- Штекер на 12 вольт (для прикуривателя).
- Отрезок толстостенного провода с предохранителем (для усилителя).
- Комплект аудиопроводов (на динамики).
- Комплект мини-кабелей RCA для планшета.
- Лента изоляционная.
- Смола эпоксидная.
- Комплект резиновых муфт для проводов.
- Адаптер для подключения динамиков.
Процесс подключения планшета к автомобилю своими руками
- Итак, к машине подключается 2 устройства: усилитель и собственно планшет. Они подключаются непосредственно к аккумулятору, с помощью вышеуказанного толстостенного кабеля (причём на этом кабеле обязательно должен быть предохранитель, и располагаться он должен как можно ближе к аккумулятору).
Силовой кабель подключается к одной из клемм и обязательно должен быть снабжён предохранителем
- С помощью дрели в перегородке моторного отсека высверливается отверстие толстостенного кабеля. В отверстие вставляется резиновая муфта подходящего размера, что позволит исключить перетирание изоляции кабеля с последующим замыканием.
Она помещается в отверстие для силового кабеля, чтобы его изоляция не перетёрлась
- Через отверстие кабель проводится в кабину и подключается к усилителю (многие предпочитают ставить усилители под водительские сиденья, а кабель прокладывают под ковриками).
- От усилителя на адаптер подаётся 2 кабеля. Оттуда же на планшет подаётся пара мини-кабелей для RCA.
В настоящее время проще приобрести готовый адаптор, чем заниматься пайкой разъёмов
- Магнитола извлекается со штатного места (этот процесс зависит от модели автомобиля, так что для правильного извлечения устройства следует ознакомиться с инструкцией по эксплуатации машины).
- Отверстие, где находилась магнитола, измеряется. Затем из листа пластика вырезается пластина, длина и ширина которой превосходят размеры отверстия как минимум на 1 см. Вырезанная пластина закрепляется в нише с помощью эпоксидной смолы:
Она приклеивается эпоксидной смолой, минимум в 6 точках
- В середине пластины дрелью высверливаются отверстия для силового кабеля и для аудиокабелей, после чего поверхность пластины окрашивается краской подходящего оттенка:
Она окрашена, в центре видны отверстия для кабелей
- По углам ниши с помощью эпоксидной смолы устанавливаются уголки-держатели (их можно или изготовить самостоятельно, или просто снять с готового штатива под планшет).

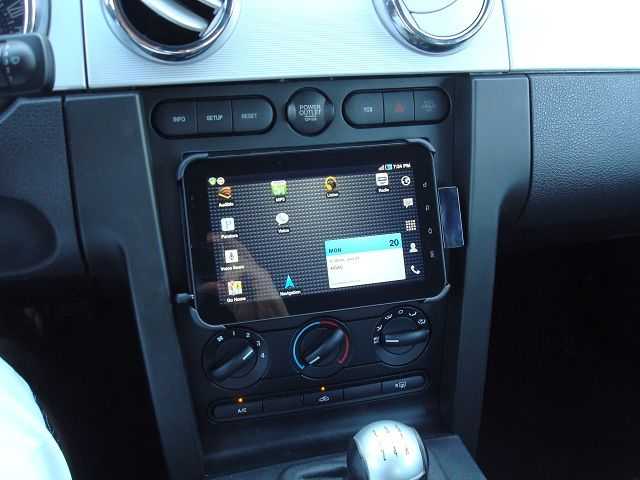

Результат выглядит так:
Устройство удерживается на креплении из пластиковых уголков, держащихся на эпоксидной смоле
Важные моменты
- Выбирая планшет в машину, следует обращать внимание на размер и вес устройства. Оптимальным вариантом будет самый компактный и лёгкий гаджет.
- Второй момент: кнопки. Желательно, чтобы кнопка на планшете была всего одна (хотя сейчас найти такое устройство довольно проблематично), а все остальные кнопки присутствовали только на дисплее.
- Экран устройства должен быть не резистивным, а ёмкостным. Резистивные экраны больше подходят для работы со стилусом, в то время как с ёмкостными можно работать пальцами, да и чувствительность у них намного выше.
- Перед установкой планшета в машину настоятельно рекомендуется установить в гаджет программу Car Home Ultra. Программа может отслеживать массу параметров двигателя, считывать ошибки непосредственно с Check engine, подавать звуковые сигналы, когда какие-то параметры достигают пороговых значений, записывать видео маршрута и т.
д.
- Провода для динамиков обязательно должны быть экранированы. Да, подобные провода стоят в два, а то и в три раза дороже обычных. Однако с ними водитель гарантированно будет слушать музыку, а не треск помех.
Установка в машину магнитолы — процесс, индивидуальный для каждой машины, поэтому выписать какой-то универсальный рецепт в данном случае не представляется возможным. Однако пара общих рекомендаций всё же есть: устройство лучше ставить на место магнитолы, а не на штатив. И чем оно легче, тем лучше.
- Автор: Алексей Степанов
- Распечатать
Копирайтер с пятилетним стажем.
Оцените статью:
(4 голоса, среднее: 1 из 5)
Поделитесь с друзьями!
В чем разница между головным устройством и планшетом?
Разница между головным устройством и планшетом заключается в том, что головное устройство специально предназначено для использования в автомобиле. Напротив, планшет создан для мобильных вычислений для просмотра веб-страниц, которые не нужны в головном устройстве. Самые современные головные устройства имеют функции, аналогичные планшетным, но специально разработаны для использования в автомобилях.
Так много новых устройств и технологических достижений создали огромное количество различных гаджетов и безделушек.
Каждый из них имеет свою терминологию, режим работы и принцип действия. Некоторые из них больше похожи на управление инопланетным космическим кораблем со странным иностранным языком.
Две новые технические разработки — головные устройства и планшеты. Кто они такие? Что они делают?
В чем разница между головным устройством и планшетом? Для общего понимания, головное устройство — это аксессуар, используемый в автомобиле, который подключается к мобильному устройству, например планшету.
Содержание
Что такое головное устройство?
Головное устройство — это автомобильный аксессуар, обеспечивающий унифицированный аппаратный интерфейс, который включает элементы управления системой, экраны и кнопки для множества различных развлекательных и информационных функций.
Часто используются в автомобилях с магнитолами и приборными панелями. Головные устройства обеспечивают взаимодействие с:
- CD или DVD
- Кассеты
- Навигация/GPS
- Bluetooth
- Wi-Fi
- Видеорегистраторы
- MP3-плееры
- AM/FM или спутниковое радио
Некоторые головные устройства позволяют регулировать громкость и другие настройки звука, такие как эквалайзер, сбалансированный бас и высокие частоты.
Другие модели предлагают интеграцию распознавания голоса и жестов или даже монитор состояния системы.
Головное устройство PioneerЧто такое планшет?
Планшеты представляют собой мобильное вычислительное устройство с сенсорным экраном и аккумуляторными батареями, аналогичное смартфону.
Жесты стилусом или пальцем для управления сенсорным дисплеем, а не мышью, сенсорной панелью или клавиатурой по сравнению с ПК.
Планшеты не имеют всех наворотов, которые поставляются с ноутбуками и настольными компьютерами, но все же имеют больше функций, чем головное устройство.
Примерами планшетов могут быть iPad или Samsung Galaxy Tab.
Тем не менее, он часто меньше стандартного ноутбука или традиционного компьютера, но в последние годы производители разработали несколько размеров в широком диапазоне. Есть даже более новые модели 2-в-1, которые можно использовать как ноутбук и планшет.
Многие функции и приложения планшета требуют доступа в Интернет и могут поддерживать разъемы USB, флешки и Bluetooth.
Доступ с клавиатуры осуществляется через экран, а не через физическое устройство.
ПланшетПланшеты против головных устройств
До недавнего времени это были два совершенно разных механизма с отдельными функциями, которые вместе работали в машине для прослушивания музыки.
Но еще большее развитие технологий позволило превратить ваш планшет в головное устройство, тем самым создав сценарий 2-в-1.
Мы написали статью об использовании iPad в качестве головного устройства для получения дополнительной информации об этом.
Это все еще довольно новое, хотя и со многими изгибами, которые нужно сгладить.
До тех пор вы можете использовать планшет в автомобиле с головным устройством, чтобы наслаждаться прослушиванием музыки, текстовыми сообщениями и звонками без помощи рук во время вождения.
Это обеспечивает простоту использования и удобство, особенно для тех, кто любит автомобильные поездки или путешествует на большие расстояния по работе.
Проще говоря, головное устройство предназначено для использования в автомобиле для управления автомобилем, а планшет не предназначен в первую очередь для использования во время управления автомобилем.
Android Auto и Apple CarPlay
Android Auto и Apple CarPlay — это операционные системы, созданные специально для головных устройств автомобилей. Например, в Apple CarPlay есть все необходимые приложения для вашего автомобиля.
К ним относятся Карты, Музыка, Радио, Подкасты, Календарь, Мобильная связь и SMS.
Суть этой операционной системы в том, что она беспрепятственно подключает ваш телефон к машине, поэтому вы можете использовать Siri и Google Assistant так же, как на своем мобильном телефоне.
Это невероятно важно при управлении транспортным средством, чтобы не отвлекаться во время вождения.
Во многих странах также запрещено пользоваться телефоном или сенсорным экраном во время вождения.
Самые известные производители автомобилей 2016/2017 годов в стандартной комплектации установили Apple CarPlay.
Полный список можно посмотреть на сайте Apple. С 2021 года модели BMW также имеют мобильные ключи Apple, совместимые с автомобилем.
AndroidAuto одинаково совершенен и входит в стандартную комплектацию более чем 500 моделей автомобилей. Вы можете увидеть полный список на веб-сайте Andriod.
Домашний интерфейс Apple CarPlayЗаключительные мысли
Итак, разница между планшетом и головным устройством проста: одно из них представляет собой мобильное устройство, подключенное к Интернету, а другое позволяет использовать мобильное устройство без помощи рук со стереосистемой во время вы едете на своей машине.
Когда вы знаете, что это за два, ваш следующий шаг — решить, какие из них лучше всего подходят для ваших нужд.
Этот парень превращает свой старый Galaxy Tab в головное устройство Android Automotive
Автор Мануэль Вонау
В комплекте с поддержкой Android Auto
Источник: Мишааль Рахман
Существует множество способов повторного использования старых Android-устройств для новых целей, например, превращение вашего телефона в камеру безопасности, но такие вещи обычно связаны только с приложениями или другими незначительными изменениями в устройствах. Но что, если бы вы могли превратить свой старый планшет или смартфон в полноценное автомобильное головное устройство с полной поддержкой Android Automotive и Android Auto? Мишаал Рахман решил ответить на этот вопрос и начал долгий процесс превращения старого Galaxy Tab S5e в головное устройство Android Automotive.
Как видно из треда Твиттера, ссылка на который приведена ниже, система уже частично функционирует. Мишаал Рахман продемонстрировал, что устройство уже способно отображать ванильную версию главного экрана Android Automotive и что можно подключить телефон для запуска Android Auto.
Судя по этому первому впечатлению, в целом все выглядит хорошо, но есть несколько проблем, которые еще предстоит решить. Рахман сообщает, что доступ к местоположению по-прежнему шаткий, а Карты Google подвержены сбоям. Настройка профиля также все еще не завершена, а виджет погоды не показывает погоду. Вы, возможно, также заметили, что водяной знак на главном экране в настоящее время говорит «Предсерийное оборудование не для продажи», что, очевидно, не так. Тем не менее, в целом, текущая траектория проекта является многообещающей.
Напомним, Android Automotive не следует путать с Android Auto. Первая — это операционная система Google для автомобилей, на которой работают информационно-развлекательные системы таких брендов, как Volvo, а вторая — это часть программного обеспечения, которое соединяет ваш телефон с дисплеем вашего автомобиля.
Это не просто забавный разовый проект. Похоже, Мишаал Рахман планирует внедрить Android Automotive на большее количество устройств, переработав их для достижения новой цели. Пользователь Твиттера спросил его, рассматривает ли он возможность введения универсального образа системы (GSI), чтобы другие могли устанавливать его на свои устройства, и Рахман ответил: «Надеюсь!» В другой ветке Twitter он уже заявил об этом своей заявленной цели — он хотел бы, чтобы каждый мог превратить свои старые устройства в головное устройство Android Automotive с помощью GSI.
Напоминаем, что GSI — это, по сути, единая сборка Android, совместимая со многими различными устройствами и часто используемая для бета-тестирования. В лучшем случае любой, кто не боится испачкать руки базовой прошивкой и ПЗУ, сможет превратить свою выведенную из эксплуатации технологию в апгрейд автомобиля.
Еще одно устройство, на которое обращает внимание мастер, — это снятая с производства Spotify Car Thing, представляющая собой головное устройство, предназначенное не более чем для того, чтобы дать вам контроль над контентом Spotify. С Android Automotive он может превратиться в гораздо более мощное устройство, дав ему вторую жизнь теперь, когда Spotify больше не интересуется им.
Более подробная информация о путешествии появится в ближайшее время, так что следите за новостями в Twitter-аккаунте Мишаала Рахмана.
