Ремонт тюнера World Vision Premium (перезагружается)

Т2 тюнер World Vision Premium перезагружается при включении.

Тюнер World Vision Premium

Тюнер упакован в упаковку следующего вида.

Упаковка тюнера

На дне приемника находится наклейка с названием устройства.

Наклейка с названием устройства

Загрузка устройства заканчивается на надписи «on» и заставке с логотипом «World Vision». После этого тюнер перезагружается и так может продолжаться бесконечно долго.

Заставка при включении

Внутри тюнер выглядит следующим образом.

Внутреннее устройство тюнера

Маркировка платы блока питания SMPS-LC3-VER1.0 2016.05.17. На диоде D7 напряжение 5,2 В.

Плата блока питания

С обратной стороны плата блока питания выглядит следующим образом. Возможно кому-то понадобятся номиналы резисторов. Используется микросхема PN8368 и два диода (RS1M и N1D).

Обратная сторона платы БП

Маркировка центральной платы YW-Luan03-VER1.0 2016.01.14. Напряжения L5=1.2 В, L6=3.3 В и U7 (LD1117AG): напряжение на выводах: 0,3 В, 3.3 В и 1.56 В.

Центральная плата

С обратной стороны центральная плата выглядит следующим образом.

Обратная сторона платы

Проверяем емкости конденсаторов на величину ESR и номинал, но дефектов не было обнаружено. Блок питания был проверен подачей напряжения 5 В с лабораторного источника питания. Потребление по току 0,64 А. Дефект проявляется.

Далее выпаиваем флеш-память. Она затертая надписью V30B. При подключении к программатору, определяется, как W25Q64BV.

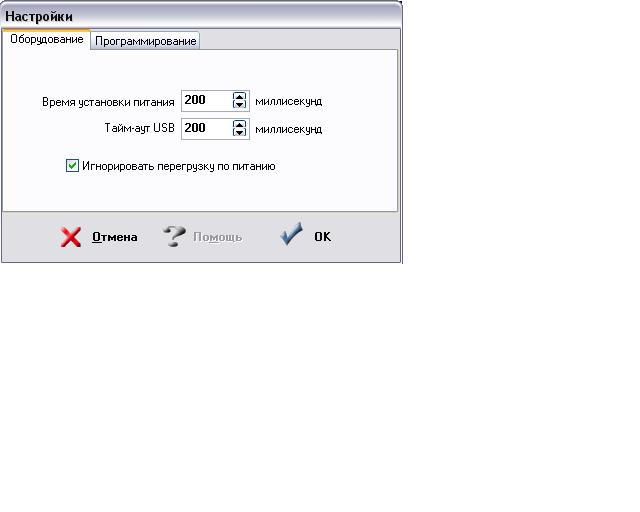

Определение флеш-памяти программатором

По следующей ссылке можно скачать дамп считанной прошивки World Vision Premium. Однако замена прошивки не дала результата.

Перезагрузка тюнера может быть вызвана проблемами в лицевой панели. Определить то, что дефект в ней можно, отключив ее, но в моем случае перезагрузка сохранилась.

Включение тюнера и надпись «on»

Процессор максимально греется до температуры 116 градусов Фарангейта (47 градусов Цельсия). В данном тюнере используется процессор ALi M3821, который может греться до температуры +55 градусов Цельсия. Таким образом перегрев отсутствует.

Температура процессора

Пропаиваем процессор. Прозваниваем мультиметром связи между процессором и флеш-памятью.

Пропайка процессора

После окончания пропайки мультиметром проверяем отсутствие КЗ между выводами. Также можно посмотреть на процессор на свет — часто КЗ можно увидеть и таким образом.

Дорожки вокруг процессора

Скорее всего дефект заключается в памяти NT5CC64M16GP-DI. Корпус микросхемы не позволяет прозвонить связи с процессором. Также не исключен отвал микросхемы.

Микросхема памяти SDRAM

Ранее ремонтировал спутниковый тюнера UCLAN B6 Full HD, который не включался.
