Причины низкого напряжения в сети
25-10-2016
Причины понижения напряжения в сети могут быть различные. В этой статье мы остановимся на основных причинах, приводящих к низкому напряжению.
Основные причины снижения напряжения в сети
Всегда ли в нашей сети — 220? Вопрос, конечно, риторический, очень часто напряжение в сети не соответствует нормативам и является пониженным или повышенным.
Приводим список основных причин низкого напряжения:
- низкое напряжение в линии ЛЭП;
- недостаточная мощность трансформатора, установленного на подстанции;
- перекос напряжения по фазам на линии от трансформатора до дома;
- проблемы в распределительном щитке, малое сечение проводов в разводке.
Подробнее о причинах низкого напряжения и методах решения данной проблемы
Падение напряжения в линии ЛЭП
Одной из глобальных причин понижения напряжения является недостаточная мощность электрогенерации и электротрансформации в регионе.
Повлиять на решение данной проблемы мы практически не можем, единственное решение в этой ситуации — покупка и установка повышающего стабилизатора напряжения.
Низкая мощность распределительного трансформатора или неправильная его настройка
Часто бывает так. К одному трансформатору было подключено определенное количество потребителей, и проблем с качеством электроэнергии не было. Потом к этому же трансформатору или подстанции подключаются ещё новые дома, и мощность его оказывается недостаточной, это приводит к понижению напряжения во всей подключенной сети. Такое явление часто наблюдается в дачных посёлках, и напряжение в 180, 170, 160 и даже 150 Вольт там не редкость.
Какие есть методы решения?. Наиболее правильный — замена трансформатора на более мощный.
Перекос фаз в распределительной сети, вызывающий снижение напряжения, и методы решения
Причиной снижения напряжения на входе в дом может быть неравномерное распределение потребителей в распределительной сети или «перекос фаз». Как правило, такое явление наблюдается в сельской местности, в дачных посёлках и частном секторе. Дома в таких сетях подключаются к электросети по мере строительства новых объектов индивидуально. Часто при этом подключение идёт по принципу «так удобно монтеру» или «этот провод ближе». В результате на одной «фазе» или одном «плече» сети потребителей оказывается больше, чем на других. Напряжение в этой части электросети будет ниже.
Исправить ситуацию путём повышения значения напряжения на питающем трансформаторе не получится, так как этот приведёт к повышенному (или опасно высокому) значению напряжения на других участках этой электросети.
Правильное решение — устранить неравномерность распределения потребителей, переключится на питание от другой фазы сети. Но часто это бывает не возможно физически. Второй вариант решения проблемы — установка стабилизатора напряжения на входе в дом.
Проблемы в домашней сети, приводящие к понижению напряжения и методы их устранения
Первое, что нужно сделать, если у Вас низкое напряжение в розетке, — это выяснить, является ли проблема внутренней или внешней.
Самое простое — узнать, есть ли проблемы с электропитанием у соседей. После надо отключить автоматы в распределительном щите и измерить напряжение на входе в доме. Если напряжение низкое — то проблема во внешней сети. Если напряжение на входе в дом нормальное, то проблема в доме.
- снижение напряжения может быть вызвано плохими контактами на входе в распределительный щит или плохими контактами в самом распределительном щите;
- снижение напряжения может быть вызвано плохими контактами в комнатных распределительных коробах и на самих розетках;
- снижение напряжения может быть вызвано неправильным выбором сечения провода в разводке.
Если выявить точную причину самостоятельно не получилось, следует обратиться за помощью к профессиональному электрику.
Как поднять напряжение с помощью стабилизаторов
Существует два основных способа решить проблему низкого напряжения.
Первый способ — установка большого мощного стабилизатора на входе в дом. Такой стабилизатор должен иметь большую мощность, большой диапазон входного напряжения и высокую надёжность. Мы рекомендуем стабилизаторы напряжения SKAT ST мощность от 3,5 кВт до 12 кВт.
На следующем видео представлены возможности стабилизатора SKAT ST-12345.
Второй способ — установка локальных стабилизаторов для питания отдельных электроприборов. Такие стабилизаторы должны иметь достаточную мощность, большой диапазон входного напряжения, компактный размер и высокую надёжность.
Мы рекомендуем стабилизаторы напряжения SKAT ST мощность от 1,5 кВт до 3 кВт.
На следующем видео представлены возможности стабилизатора SKAT ST-2525.
Выводы: для решения проблемы низкого напряжения в доме необходимо установить причины этого явления, попытаться устранить проблемы в сети, использовать стабилизаторы напряжения.
Читайте также по теме
- Источники бесперебойного питания для оборудования котельной
- Где купить стабилизатор напряжения и ИБП в Казахстане
- Почему нельзя использовать компьютерный UPS для питания котла
- Основные типы стабилизаторов напряжения
- Несколько советов по стабилизаторам
Товары из статьи
- Стабилизаторы напряжения
Колебание напряжения в сети (скачки, низкое/высокое напряжение)
Для того чтобы разобраться в причинах колебания напряжения в домашней сети, в том числе и при включении нагрузки, с начала надо понять какие процессы на это влияют.
Предположим, что у нас идеальный источник энергии, внутренним сопротивлением которого можно пренебречь, и к нему напрямую подсоединена нагрузка. Тогда можно смело утверждать, что напряжения на источнике энергии и на нагрузке равны и не меняются при изменении величины нагрузки
Uип=Uн.
Но на самом деле, между источником питания (трансформаторной подстанцией) и обычными потребителями электрической энергии большое количество различных элементов, которые участвуют в передаче энергии от источника до потребителя. К ним относятся сами линии электропередач (провода, шины), различные разъединители, автоматические выключатели, предохранители, счетчики и т.д. Все это в сумме создает дополнительную внутреннюю нагрузку в системе передачи электроэнергии, а, как известно, на каждой нагрузке возникает падение напряжения в зависимости от величины этой нагрузки.
При отсутствии внутренней нагрузки ток в линии рассчитывался бы по формуле:Iн=Uип/Rн, где Uип – напряжение источника питания, Rн – сопротивление нагрузки.
Тогда как с внутренней нагрузкой, ток уже рассчитывается по формуле:
Iн=Uип/Rвн+Rн, где Rвн – сопротивление внутренней нагрузки
Отсюда следует, что снижение напряжения ΔUвн на внутренней нагрузке Rвн равно:
ΔUвн=Iн х Rвн
А напряжение на нагрузке Uн рассчитывается по формуле второго закона Кирхгофа:
Uн=Uип-ΔUвн.
Из формулы видно, при подсоединении нагрузки напряжение снижается на величину падения напряжения на внутренней нагрузке передающей линии электропередач. Соответственно, с повышением нагрузки увеличивается и падение напряжения на внутренней нагрузке линии, что и является фактом снижения напряжения на нагрузке.
1. Плохой контакт.
Эта причина является самой распространенной, поэтому если у вас вдруг начались проблемы с морганием света, особенно при включении какой-либо нагрузки, то в первую очередь необходимо провести профилактические работы по проверке и протяжке всех основных электрических соединений. Такую работу лучше доверить опытному электрику, т.к. причина может быть как в щите, так и в любой распределительной коробке или в общедомовой линии электропередач. При плохом контакте в соединении увеличивается нагрев контактирующих поверхностей, вследствие этого происходит окисление контакта, что в свою очередь еще хуже влияет на соединение. Это может привести к полной потере контакта (обрыву, разрушению) и даже к возгоранию изоляции проводников. То есть, по сути, плохой контакт не что иное, как дополнительное внутреннее сопротивление в линии, на котором и происходит падение напряжения, отражаясь, например, на мигании света.
2. Малое сечение электропроводки.
Данная причина возможна в старых зданиях, где при строительстве было заложено малое сечение электропроводки (толщина) ввиду отсутствия в то время мощных потребителей.
И действительно, еще каких-то тридцать лет назад в быту не было ничего мощнее утюга, а сейчас у каждого огромное количество разных электроприборов: стиральные машины, микроволновые печи, духовки, пылесосы, чайники и т.д. При подключении большого числа энергоемких приборов к сети, которая не была рассчитана на большую мощность, также происходит проседание напряжения из-за сопротивления электропроводки. Омическое сопротивление проводника (электропроводки) обратно пропорционально сечению этого провода, соответственно, чем меньше сечение провода, тем больше его сопротивление. Сечение провода и текущий по нему ток можно сравнить с туннелем и идущим по нему человеком. Чем уже туннель, тем сложнее по нему продвигаться, так и току по проводам. Соответственно, чем больше ток нагрузки и меньше сечение проводов, тем больше падение на этих проводах. Такая причина возможна и в случае неправильно выбранного сечения провода при прокладке электропроводки.
3. Большое количество потребителей на одной линии.
Довольно часто можно услышать такие жалобы, что когда сосед пользуется мощной нагрузкой (например – электро сауна, мощный станок), то у другого соседа свет то притухает, то ярко вспыхивает. Стоит понимать, что все потребители (дома) подключены к линии электропередач параллельно, поэтому если кто то из соседей включает мощную нагрузку, то напряжение начинает проседать не только у него, но и у всех, кто подключен к этой линии. Величина изменения напряжения в сети также зависит и от времени суток. Чаще всего колебания напряжения возникают в час пик, когда большая часть потребителей пользуются электроприборами (вечернее время и выходные).

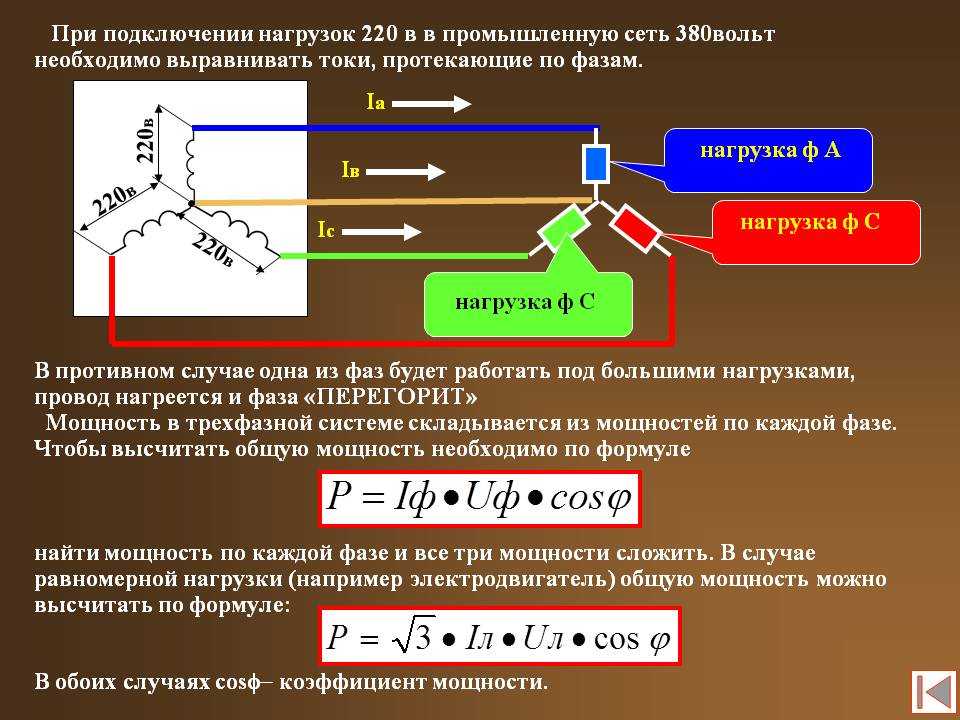

4. Несимметричная нагрузка.
В бытовых электросетях, где в основном преобладает однофазная нагрузка (ТВ, ПК, стиральные машины, холодильники и т.д.), энергетикам зачастую сложно распределить равномерно потребителей по всем трем фазам линии электропередач, т.к. они самостоятельны и включаются в разное время.
Основной причиной увеличения потерь в данном случае является несимметричная нагрузка, из-за которой сильно возрастают потери в трансформаторе подстанции.
Устранить причины колебаний напряжения, описанных в пунктах 3 и 4, поможет стабилизатор напряжения переменного тока. При подборе стабилизатора нужно учесть диапазон его входного напряжения, который должен быть шире значения колебаний напряжения в вашей электросети. Мощность выбираемого стабилизатора напряжения всегда лучше рассчитывать с запасом на 25-30%. Подробнее как выбрать стабилизатор здесь
electric – Почему мое напряжение падает с нагрузкой и почему ток течет по моему заземляющему проводу?
Немедленно выключите электроприборы на 120 В. Позвоните в энергокомпанию и сообщите об отключении.
У вас классический “Потерянный нейтрал”. Беспроигрышный вариант — это когда цепи колеблются: когда напряжение на одном полюсе падает на , а на другом — на .
Это наиболее опасный тип отключения электроэнергии .
Если вы потеряете горячий провод, половина ваших цепей обесточится до тех пор, пока устройство на 240 В не попытается включить питание, а затем обесточенная половина вернется к низкому напряжению. Не так плохо. Но Этот сбой приводит к тому, что некоторые приборы получают напряжение более 120 В, что может привести к перегоранию приборов и даже к пожару.
В 95% случаев проблема заключается в падении энергоснабжающей компании со столба; так как это снаружи качается на ветру. Так что просто позвони им. Сообщите об отключении, в частности, о высоком и низком напряжении на главной панели вашей панели (о чем вы знаете, поскольку оно влияет на многие цепи). Я бы не стал упоминать «потеря нейтрали» оператору, так как иногда они будут пытаться отговорить вас от этого, но обязательно скажите об этом линейному манипулятору!
Познакомьтесь с обходчиком линии и станьте его «помощником на побегушках», так как обходчику линии может понадобиться, чтобы вы предупредили соседей и/или отключили соседние главные выключатели.
Присутствие для этого сделает ремонт намного быстрее, так как обходчик может остаться в ведре.
В прошлом году мой комплекс потерял нейтралку. На то, чтобы это обнаружить, ушла почти неделя; Я обрадовался, когда мой партнер сказал: «Извините, что эти вафли так долго готовятся, тостер очень медленный ». Я вылетел за дверь, получил DVM, намерил 95В, пошел в кладовку (у соседа на ноге), замерил 145В, позвонил в энергокомпанию. Они сказали: «Извините, мы не можем сейчас прийти, мы помогаем пожарной части тушить лесной пожар. Мы будем там через час». Это было воскресенье. Починили не только нейтралку нашего комплекса, но и соседскую горячую, которая выходила из строя. Сосед “жил с этим”, как и все остальные жильцы моего комплекса в течение недели.
О протекании тока на вашем защитном заземлении
Ваш дом пытается вернуть нейтральный ток любым доступным способом. Один из способов, которым он пытается это сделать, это через землю.
Это течет ток через вашу нейтраль-землю к вашей системе заземляющих электродов, через грязь, к заземляющим стержням трансформатора и ваших соседей. Не очень хорошо!
Его статус, как расширенная и затянувшаяся проблема
Трудности, с которыми вы столкнулись, не что иное, как безумие. Я считаю непростительным, что вращающаяся дверь профессионалов не может решить воспроизводимую проблему, подобную этой. Это влияет на обе панели, как вы говорите, , поэтому никто не должен смотреть на что-то, что не является общим для обоих счетчиков . Ничего не нужно оценивать ниже любого счетчика, так как 1 дефект затрагивает 2 счетчика. Это ошеломляющая ошибка диагностики со стороны нескольких людей.
На этой неделе мы часто повторяли, что люди имеют очевидные системные проблемы и все же тратят тысячи долларов на оплату услуг электриков для замены отдельных розеток и выключателей. Явно либо “электрик” не знает что делать , либо бессилен решить проблему, поэтому что-то .
Это называется «переставить шезлонги на «Титанике» или «возиться, пока горит Рим».
Мой самый настоятельный совет — выключить все и установить условия тестирования, которые легко подтверждаются: подайте питание на 1 цепь на каждом счетчике, обе на одной и той же опоре/ветви, и установите по 1 нагревателю на каждую, чтобы спровоцировать проблему. Затем скажите монтеру: «Вот оно, сбой. Устраните это или откройте коробку со счетчиком и покажите мне , где 120 В уравновешены на моей стороне обоих счетчиков, но разбалансированы на моем главном выключателе». Не позволяйте обходчику уйти, пока он не закончит работу! скрыть проблему
Этот тип ремонта очень окончательный Когда это исправлено, это исправлено
Энергетическая компания приехала несколько месяцев назад и обнаружила, что нейтральный провод практически полностью отсоединен от линии электропитания и счетчиков.
Похоже, проблема именно в этом. Они это исправили?
Другой электрик устанавливал систему заземления на водопровод (ранее подключения к водопроводу не было).
Ты шутишь . Очевидно, что ваша система заземляющих электродов работает , так как дом все это время возвращал ток на заземляющий электрод. Эта работа была лишней! Лучшее заземление, как правило, лучше, но улучшение заземления , чтобы избежать исправления состояния неисправности , является небрежным и опасным.
Другой электрик буквально на этой неделе отключал массу от нейтрали в подщитке.
Вспомогательные панели должны иметь отдельные заземления и нейтрали в любом случае, и это правильно, но это скорее перестановка шезлонгов и игнорирование основной проблемы.
Направить их к основной проблеме
Как я уже сказал, я настроил это, чтобы вызвать проблему. Затем снимите крышку с обоих основных выключателей, сходящих с обоих счетчиков, и измерьте от нейтрали до каждой из точек на стороне питания (неотключаемой) сети. Если и счетчики, и главные выключатели имеют одну и ту же проблему (с одинаковыми напряжениями при статических нагрузках), то проблема до эта точка – она между здесь и полюсным трансформатором .
Категорически запрещайте кому-либо работать в любом месте после этой точки. Я бы завернул панели в пленку и сказал: «Сегодня ничего из этого не трогаем. Вот проблема, исправь только это».
Теперь небольшая часть этой области находится в вашем распоряжении, чтобы исправить. Однако большая часть находится на балансе энергетической компании. Возможно ли, что они говорили вам что-то исправить, а вы их просто игнорировали (не воображайте, а просто проверяли).
Субпанель – Напряжение на панели автоматического выключателя падает при добавлении нагрузки
Задавать вопрос
спросил
Изменено 6 лет, 2 месяца назад
Просмотрено 19 тысяч раз
У меня есть дополнительная панель 240 вольт 225 ампер.
Обе линии, подключенные к шине, имеют напряжение 120 В.
При включении любого выключателя, подключенного к одной из шин, напряжение падает до 80-108В. Если я сниму нагрузку, а затем включу выключатель, у меня будет 120 В.
Все выключатели на другой шине при включении не влияют на напряжение. Остается 120В.
Любая идея, в чем проблема, так как это не похоже на провод, панель или выключатели.
- выключатель
- подпанель
- блок выключателя
5
Похоже на плохой контакт с главным выключателем или плохой молоток в главном выключателе. Попробуйте провести измерение в сети перед выключателем. Если у вас нормальное напряжение выше выключателя, молоток в выключателе не обеспечивает хороший контакт. Если это выключатель, выключите все мелкие выключатели. Когда все маленькие выключатели выключены, включите и выключите главный выключатель 10-20 раз и посмотрите, очистит ли это контакт.
Иногда это решает проблему с плохим контактом. но будьте готовы заменить основной, если это повторится. Если у вас низкое напряжение до подачи в сеть, вам необходимо позвонить в энергетическую компанию и попросить их проверить соединения на трансформаторе / линейных предохранителях на столбе на предмет ослабления соединения. Я только что понял, что вы сказали, что это вспомогательная панель, если это вспомогательная, измерьте напряжение, выходящее из сети, и убедитесь, что выключатель, питающий панель, не является проблемой, кроме той же процедуры проверки основной в подчиненной. Следующее, что нужно попробовать, это поменять местами L1 и L2 ваши 2 горячие точки, питающие сабвуфер, и посмотреть, не связана ли проблема с проводом.
