Цоколя автоламп – маркировка и функциональное назначение
Если вы впадаете в ступор при виде кучи маркировок лампочек, то вам будет полезен этот материал. Вы узнаете, какие бывают крепления лампочки, что значат маркировки и как выбрать среди этого то, что нужно для вашего автомобиля.
Что такое цоколь автолампы и его маркировка
Цоколь – металлическая часть лампы с креплением. Он удерживает лампочку в патроне и выполняет две функции – передает ток на нить накаливания и герметизирует колбу.

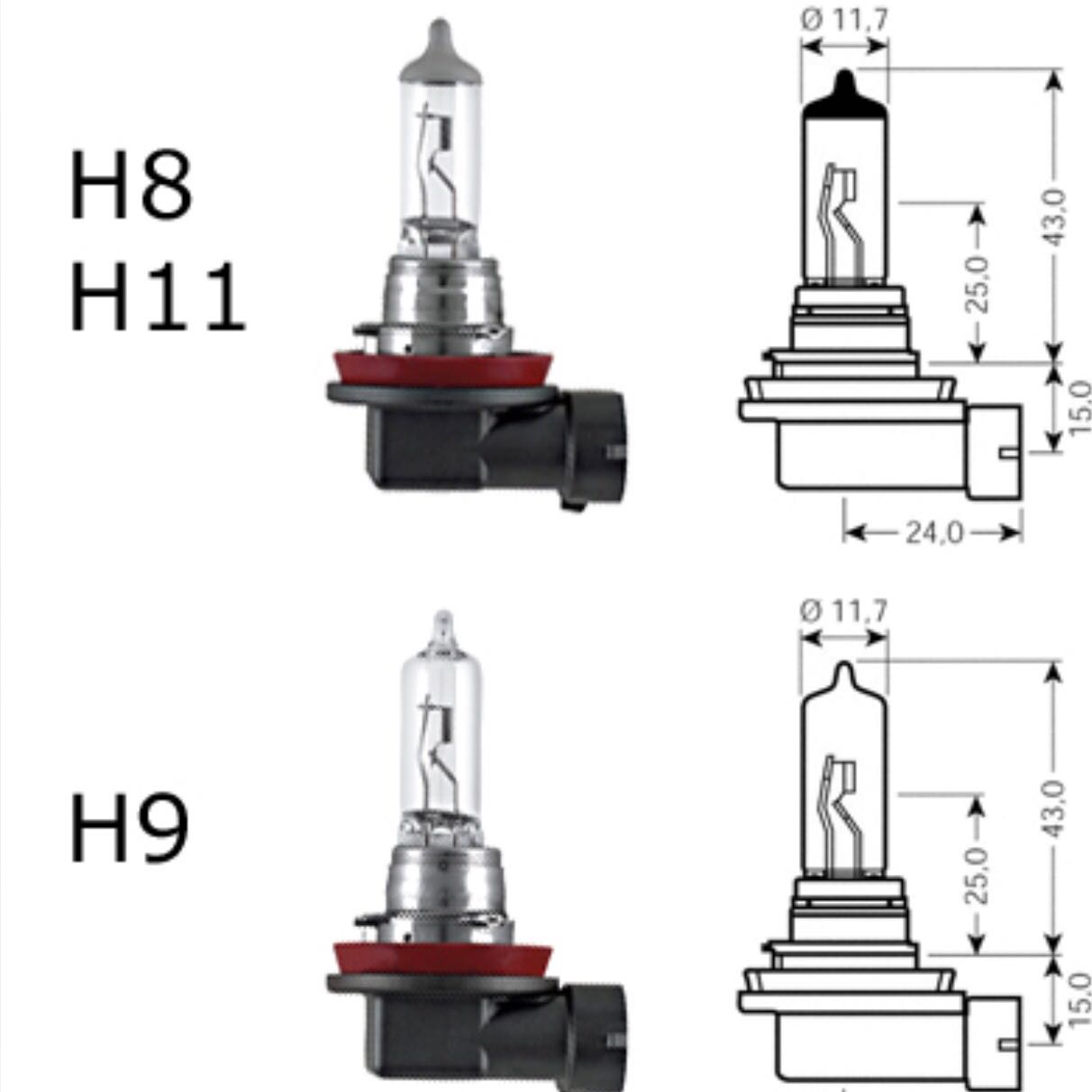

Некоторые из видов цоколей и их базы
Важно отметить, цоколя ксеноновых и светодиодных ламп аналогичны галогенным, поэтому они имеют одинаковую маркировку. Давайте рассмотрим функциональное назначение цоколей автоламп головного освещения, для различных групп фар более подробно: В маркировке используют обозначения S, для линзовой и R, для рефлекторной оптики. Например, в серии D1S – лампы только для линзовых фар, где помимо отражателя есть еще линза.
Ближний/дальний свет, головные противотуманные фары – h2, h4, h5, H7, H8, h21, h23, HB3, HB4
Ближний/дальний свет (штатное головное освещение) – D1S, D2S, D3S, D4S, D1R, D2R
Противотуманные фары заднего хода – P21/4W, W21W, P21W, W21/5W, P21/5W
Поворотники – W21W, P21W, PY21W, h31W, W5W, WY5W, W16W
Габаритные огни – W3W, W5W, T4W, R5W, H6W
Огни заднего хода – W16W, W21W, P21W, W21/5W, P21/5W
В мире принята европейская маркировка лампочек. Исходя из нее быстро можно понять, где колба 19 мм, а какая имеет оранжевый свет. Рассмотрим их:
|
Обозначение |
Описание |
| T |
лампа с миниатюрным цоколем |
|
R |
лампочка с диаметром цоколя 15 мм и колбы – 19 мм |
|
P |
диаметр цоколя также 15 мм, а колбы – 26,5 мм |
|
W |
имеет стеклянный цоколь |
|
H |
галогенная лампочка |
|
Y |
стоит перед числом и означает оранжевый цвет колбы |
|
D |
штатная ксеноновая лампочка |
После этих обозначений обычно пишут сколько мощности имеет лампочка.
Например: 15V15/5W – значит что, напряжение у этой лампы – 15, мощность одной нити 15, а второй 5
5 видов крепления цоколя к корпусу и как они обозначаются
Назначение лампы определяется способом ее крепления:
- Фланцевые
Цоколь оснащается ограничителем (фланцем), и ток проводится с помощью плоских контактов.
- Штифтовые
Штифты на цилиндре размещены симметрично, со смещением отдельных элементов. Плюс, что вместо шести фланцевых лампочек, можно поставить десять штифтовых.
- Софитные
Имеют двухсторонний цоколь. Используются в салоне автомобиля, для подсветки номера, в стоп-сигналах и поворотниках.
- Без цоколя
В них цоколь заменяется патроном. Они маленького размера и долго служат.
- Лампы с пластмассовым патроном
Используются для подсветки приборной доски. Контакты в них надежно закреплены, и они не ржавеют и не окисляются. Цоколь не вставится в патрон, если не предназначен для него. Кроме видов крепления важно знать и маркировку присоединения.
Существуют обозначения:
- Р – лампа имеет фланцевый тип цоколя
- ВА – штифтовый тип цоколя. Штифты расположены симметрично
- ВАY – также штифтовый тип, один расположен выше других
- BAZ – штифтовый тип, где есть смещение по радиусу и высоте. Разновидность BAU, где смещение по радиусу
- SV – софитный тип, где два цоколя с противоположных сторон
- Е – цоколь с резьбой на поверхности
Чек лист как правильно подобрать лампу на свой автомобиль
✔️ для начала определитесь какую лампу вы хотите заменить: головного освещения (ближний, дальний или противотуманный свет) или вспомогательного освещения;
✔️ далее вам необходимо определить цоколь лампы, который установлен заводом производителем на вашем автомобиле в соответствующем типе освещения.
Сделать это можно 4 способами: первый самый простой – зайти сюда и подобрать по своей марке, модели автомобиля. Второй – посмотреть в документацию на автомобиль. Третий – посетить автосвервис. Четвертый – демонтировать лампочку своего автомобиля и посмотреть маркировку на самой лампочке;
✔️ следующий важный этап – это определить какую лампочку вы хотите поставить: галогенную, ксеноновую (только для головного освещения) или светодиодную;
✔️ далее вам необходимо приобрести соответствующую лампочку и установить на свой автомобиль. Сделать эту процедуру можете сами либо на автосервисе.
Мы разобрали виды, часто встречающиеся маркировки и что они значат. Эти знания помогут вам сориентироваться в большом ассортименте автомобильных ламп. Будь всегда на волне, с RomaxGroup!
