Все о поэтапной замене прокладки головки блока цилиндров своими руками, видео

Если еще кто не знает, то назначение прокладки головки блока цилиндров — уплотнение места, в котором соединяются блок цилиндров и непосредственно сама головка. Она обеспечивает герметичность.

Не пытайтесь сэкономить во время ремонта, оставив старую. Это не деталь, которую можно использовать много раз, и при ремонте замена прокладки головки блока цилиндров — непременная процедура. О том, как поменять прокладку головки блока цилиндров и пойдет речь в данной статье.

Прокладки ГБЦ выпускаются трех видов:

асбестовые;
безасбестовые;
металлические.

У каждой из них имеются свои плюсы и минусы, но, по отзывам водителей, большинство отдает предпочтение металлическим. Но какую именно выбрать — дело сугубо личное каждого автовладельца. Для одних важно, сколько стоит деталь, а для других — долговечность.

Содержание

[ Раскрыть]

[ Скрыть]

Когда требуется замена?

Замена прокладки ГБЦ может потребоваться в двух случаях. Первый — в случае снятия головки для проведения каких-то ремонтных работ. И второй — это непосредственно смена самой прокладки в случае утраты ею герметичности. В таких случаях говорят, что прогорела прокладка ГБЦ или пробило прокладку ГБЦ.

Симптомы и последствия:

протекание смазки или ОЖ в месте стыка;
в случае, если при проверке смазывающего состава на щупе заметна пена с белым оттенком, это случается, если ОЖ проникает через повреждённую прокладку;
выхлопные газы белого цвета — это случается когда ОЖ оказывается в цилиндрах;
если в бачке либо на поверхности жидкости появились пятна смазки — это происходит потому, что смазывающийся состав оказался в системе охлаждения автомобиля посредством поврежденной прокладки;
в охлаждающей системе оказываются выхлопные газы, посредством опять-таки неисправной прокладки ГБЦ. Это заметно по пузырям в радиаторе либо в бачке;
также могут быть и иные симптомы и признаки утраты герметичности.

Технология замены

Замена прокладки ГБЦ — процесс простой, но достаточно трудоемкий, потому что требуется демонтаж многих соединений в определенной последовательности. Сколько стоит замена на СТО, многие знают и поэтому предпочитают выполнять эту работу самостоятельно.

Необходимые инструменты:

Динамометрический ключ

динамометрический ключ;
набор ключей;
набор торцовых головок;
«Torx»;
отвертка.

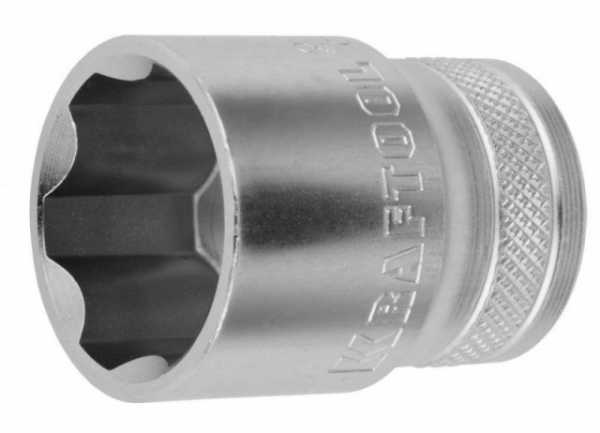

Торцовая головка

Этапы

Для тех, кто не в курсе, как поменять и выбрать прокладку головки блока цилиндров, опишем весь процесс пошагово. Также расскажем, почему важно соблюдать очередность затяжки болтов.

В этом видео показано, как простым способом можно проверить герметичность системы ГБЦ и целостность всех систем.

Обесточиваем систему, отсоединив минусовую клемму АКБ.
Выставляем поршень 1-го цилиндра в ВМТ.
Сливаем ОЖ.
Снижаем давление в системе.
Отсоединяем приемный патрубок глушителя от коллектора.
Убираем крышку ГБЦ.
Отсоединив провода и ослабив хомуты, снимаем патрубок с корпусом очистителя воздуха.
Открутив и ослабив гайки, отодвигаем кронштейн в бок.
Отсоединяем шланги охлаждающей системы.
Отсоедините тягу привода дроссельной заслонки.
Отсоединяем провода от масляного датчика в картере силового агрегата.
Отсоединяем другие провода и колодки.
Демонтируем крышку и ремень.
Фиксируем зубчатый шкив вала от возможного проворачивания, выкручиваем болт, на котором он крепится.
Аккуратно убираем шкив с вала, следя, чтобы не повредился сальник.
Открутив болты и гайку, снимаем крышку, которая расположена сзади.
Снимаем оставшиеся шланги, колодки и провода.
Согласно схемы ослабляем при помощи ключа «Torx» затяжку 10 болтов ГБЦ.
Полностью выкручиваем все болты.
Вынимать нужно с шайбами.
Демонтируем головку.
Теперь можно снять прокладку ГБЦ.
Сразу замерьте болты, если они сильно вытянулись, то возможно лучше поменять их.
Почистите поверхности, которые будут соприкасаться с прокладкой.
Теперь можно ставить новую прокладку. При установке проследите, чтобы отверстие, через которое проходит масло, было расположено между третьим и четвертым цилиндром.
Ставим ГБЦ, при этом нужно проследить, чтобы валы были в верхней мертвой точке.
Болты затягивайте, соблюдая следующую схему, иначе могут быть неприятные последствия, которые перечеркнут всю работу так, как будет нарушена герметичность.
Также соблюдайте момент. Он индивидуален для каждой модели авто.
Установите снятые шланги, трубки, колодки и провода в последовательности обратной снятию.
На этом замена завершена.

Обязательно понаблюдайте и проверьте во время езды, как работает и функционирует система и обеспечена ли герметичность и нет ли негативных признаков.

Стоимость установки прокладки ГБЦ

Если вы научитесь самостоятельно менять прокладку ГБЦ, обеспечивая герметичность системы, то можете сэкономить приличную сумму. Тем, кто не в курсе, сколько стоит замена прокладки головки блока цилиндров, подскажем, что сумма самих работ может быть в пределах от 170 до 400 долларов в зависимости от марки авто. Также недешево будет стоить простая замена прокладки крышки головки блока цилиндров.

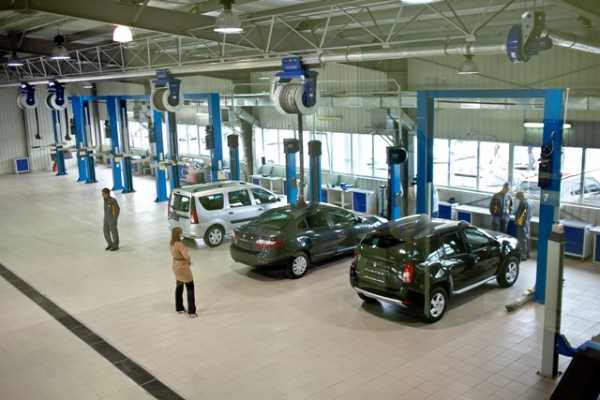

Станция технического обслуживания Загрузка …

Видео «Правильная замена»

В этом видео показано, как проверить работу системы и в случае неисправности провести самостоятельную замену и выбрать необходимые запчасти.

avtozam.com

Что Меняют При Замене Прокладки Гбц ~ SIS26.RU

Меняем прокладку головки блока цилиндров на Нива Шевроле своими руками

Хоть какой мотор в какой-то момент просит ремонта, в особенности когда автомобиль приходится эксплуатировать в тяжёлых критериях, что животрепещуще для джипов, коим и является Нива Chevrolet.

Когда надо менять прокладку ГБЦ?

Такую работу придётся создавать в этом случае, когда прокладка повреждается. Это могут быть трещинкы либо же пробои в прокладке. При повреждении владелец авто будет наблюдать появление воздуха в охладительной системе. О замене прокладки головки блока цилиндров на 8-ми клапанном двигателя на ваз-2114. Выбор прокладки, тонкости при замене. Что нужно менять при замене ремня грм обязательно. Об этом будет также свидетельствовать бурление тосола.

Трещина в прокладке ГБЦ.

Также менять прокладку потребуется, когда не будет достаточной компрессии в камере сгорания. Назревает замена прокладки гбц или все при замене прокладки меняют и что при проверке. Прокладка может просто износиться в таком случае и уже не сможет выполнять своих функций. Также при появлении трещин антифриз будет попадать в камеру сгорания, что приведёт к нестабильной работе мотора.

Прогорела прокладка ГБЦ на Шниве.

Во всех перечисленных выше случаях замена прокладки будет просто необходима. Разборка. Ремонт и сборка головки блока цилиндров змз-406 автомобиля газ-3110 ремонт головки блока цилиндров производим при общем ремонте двигателя и при замене прокладки гбц. Если вовремя не произвести замену, то последствия могут быть печальными.

Видео о признаках пробитой прокладки ГБЦ Нива Шевроле

Замена прокладки ГБЦ на Нива Шевроле

Чтобы произвести замену прокладки и правильно её одеть, потребуется приготовить:

Рожковые ключи на «10» и «13».
Удлинители.
Вороток.
Молоток.
Динамометрический ключ.
Трещотки.
Плоскую отвёртку.

Следует сказать, что работы следует производить только на снятом моторе. Что еще меняют при замене ремня грм?- форум. Так процесс можно значительно упростить. Если нет возможности снимать двигатель, то делать ремонт можно и на авто, освободив предварительно пространство.

Инструкция:

Демонтируем крышку ГБЦ

Отсоединяем трос привода дроссельной заслонки

Замена прокладки ГБЦ. Nissan primera 2.0 tekna › бортжурнал › замена прокладки гбц. Что потребовать с сервиса при кроме замены прокладки гбц что-то поломки меняют. При замене прокладки меняют масло. Passat B3

Замена прокладки головки блока цилиндров на Фольксваген Пассате Б3 с двигателем 1,8 1988г. Код мотора RP. Что нужно для замены прокладки гбц???: к слову по хорошему при снятии гбц проверить. Парни, скажите на 5s-fe моторах при замене ремня грм надо вывешивать двигатель так как надо откручивать подушку двигателя или я что то путаю? Ссылка.

ВАЗ 2103. Люди меняют, пришла пора замены прокладки гбц, понял что брать лучше при чем очень. Кипит мотор. Замена прокладки ГБЦ.

ВАЗ 2103. Кипит мотор. Замена прокладки ГБЦ.

Снимаем корпус подшипников вместе с распределительным валом

Отсоединяем разъем питания форсунок

Отсоединяем провода от свечей зажигания

Отсоединяем трубку впускного коллектора

Отсоединяем все патрубки охладительной системы

Демонтируем натяжитель цепи привода

Отсоединяем от двигателя кронштейн ГУР

После этого следует удалить старую и поставить новую прокладку

, смазав предварительно места её стыковки с мотором герметиком. Пошаговая инструкция по замене прокладки при проверке замена прокладки гбц ваз 2114. Узнайте о том, что надо менять при замене ремня грм в первую очередь. Ознакомьтесь с мнением экспертов, делящихся полезной информацией. На этом работу можно считать завершённой. Сборка производится в обратной последовательности.

Устанавливаем новую прокладку

Чтобы ГБЦ плотно прилегала к самому блоку, следует правильно её обтянуть.

Последовательность затяжки болтов ГБЦ

Динамометрическим ключом обтягиваются болты с первого по десятый в определённой последовательности (схему можно просмотреть в инструкции по эксплуатации авто). Затяжка должна составлять 20 Нм

Затяжку болтов следует выполнять в последовательности, представленной на схеме

На этом работа считается завершённой. Что еще менять при замене ремня грм. Если она была выполнена правильно, то мотор будет работать стабильно, а антифриз не попадёт больше в камеру сгорания

Если неправильно обтянуть головку, то может произойти недотягивание или перетягивание отдельных болтов, что тоже приведёт к проблемам. Так, например, недотягивание станет причиной утечки антифриза, а перетягивание может привести к тому, что на силовом агрегате появятся трещины.

Выводы

Если нет достаточных навыков в данной работе, то рекомендуется обратиться за помощью к специалистам на СТО.

Источник

sis26.ru

Обязательно Ли Шлифовать Головку При Замене Прокладки ~ AVTO-MELVIN.RU

Шлифовка головки блока цилиндров в гаражных критериях

Хорошего времени суток, почетаемые автомобилисты! Вероятнее всего, вам не является секретом тот факт, что головка блока цилиндров является очень специфичной частью мотора автомобиля. Все системы и детали ГБЦ очень плотно сплетены вместе, а какая-либо неисправность деталей, обычно, является следствием более важного недостатка в ГБЦ.

К примеру, если вы нашли, что прокладка головки блока цилиндров пришла в негодность, и пропускает масло, то, кроме конкретно замены прокладки ГБЦ, безотступно рекомендуется отыскать причину того, почему произошел пробой прокладки.

А причина может быть до очевидного ординарна – даже малозначительный перегрев мотора либо случайное попадание на него воды, может стать предпосылкой деформации ГБЦ, и как следствие, прогорания прокладки.

Говоря проще, нужно провести полную дефектовку состояния головки блока. И полностью возможно, что предпосылкой пробоя прокладки послужило нарушения сопряжения плоскости ГБЦ и блока цилиндров. В данном случае для вас без оговорок, пригодится фрезеровка либо по-другому, шлифовка головки блока цилиндров.

Когда нужна шлифовка ГБЦ

Давайте уясним, зачем нужна шлифовка головки блока цилиндров, ну и шлифовка блока цилиндров

, тоже. Шлифовка ГБЦ проводится с целью доведения до нужных характеристик привалочной плоскости ГБЦ, сопрягающейся с плоскостью блока.

Шлифовку плоскости головки блока проводят в 2-ух случаях. 1-ый, не особо животрепещущий для среднего водителя – это тюнинг мотора. Для роста степени сжатия уменьшают высоту головки блока цилиндров. Но, это относилось к тому периоду, когда мы еще не имели представления о наличии горючего неплохого свойства. Другими словами этот вариант можно бросить для более фанатичных сторонников конфигурации характеристик мотора.

2-ой вариант, когда в неотклонимом порядке проводится шлифовка головки мотора – это ремонт ГБЦ. Ремонт в любом виде, или для вас пригодилось поменять прокладку, или вы решили поменять либо отремонтировать распредвал. Не ограничивайтесь конкретно той ремонтной операцией, ради которой вы провели разборку ГБЦ. Ведь уже сняли, уделите ей незначительно времени, для того, чтоб чуток позднее вновь не начинать ремонт ГБЦ.

Нужно ли шлифовать плоскость блока цилиндров??? 79283781177

доказывается необходимость шлифовки плоскости блока.

Вот почему необходимо шлифовать головки блока (особенно под металлопакет)

Обычный метод притирки головки в домашних критериях!

Готовим головку блока к шлифовке

Проверку плоскости головки можно провести своими руками, с помощью железной линейки и набора щупов. Линейка попеременно прикладывается в нижней плоскости по диагоналям, и подбирается щуп, который заходит в зазор меж линейкой и плоскостью головки. Способ дальний от четких величин, но общее представление о деформации сопрягаемой плоскости он даёт.

Что самое увлекательное, конкретно около тех цилиндров, где прогорела прокладка, а поршни с нагаром, вы и увидите самую большую деформацию плоскости головки.

Плюс ко всему. По правилам, шлифовка головки блока проводится только после того, как вы на сто процентов будете убеждены в том, что корпус ГБЦ не имеет трещинок. Можно испытать выискать эти самые трещинкы своими силами, к примеру с помощью красящего вещества.

На кропотливо очищенную поверхность головки наносится краска, через 5 минут удаляется и вы сможете созидать трещинкы. Несовершенство этого способа в том, что навряд ли вы увидите микротрещины, либо те трещинкы, которые пошли вовнутрь блока.

Придётся обращаться к специальному оборудованию. Проверка внутренних полостей ГБЦ на плотность проводится в особом устройстве, где корпус головки греется, и трещинкы демонстрируют себя с помощью давления и воздушных пузырьков в воду ванной, где расположена головка блока. И только после устранения найденных трещинок блока, можно приступать к шлифовке головки мотора.

Шлифовка головки блока цилиндров

Шлифовка головки для вас навряд ли получится своими руками, потому что делается на особом фрезерно-шлифовальном станке. Разработка для вас не должна быть увлекательной, но… некие аспекты вы должны знать, чтоб позже применить их при сборке головки блока.

Толщина шлифовки. Завод изготовитель в мануале к модели вашего мотора, должен указывать наивысшую (ремонтную) глубину шлифовки плоскости, при которой он гарантирует нормальную работу мотора.

Лучше, чтоб вы уточнили у мастера, на какую глубину будет проводиться фрезеровка, не забыв озвучить допустимые числа производителя. Это необходимо для того, чтоб подобрать прокладку соответственной толщины. И, если пригодится укорачивать клапана, то необходимо знать на сколько.

Не стоит экспериментировать с движком. Если при шлифовке будет превышен наибольший припас, озвученный производителем, то придётся произвести подмену головки блока цилиндров.

Процедура шлифовки не занимает много времени, и получив на руки испытанную на плотность и отшлифованную ГБЦ, вы тихо сможете устанавливать её на место.

Фортуны для вас при проведении операции по шлифовке головки блока цилиндров.

avto-melvin.ru

Что нужно знать о замене прокладки головки блока цилиндров

Вот видите вы перед собой кучу железа, которая собрана в очень нужный и удобный для вас механизм – ваш автомобиль. Смотрите и размышляете о том, что создали же люди такой агрегат, но вдруг может случиться так, что из-за какой-то маленькой детальки машина перестанет ездить. Информация о том, когда будет нужна замена прокладки ГБЦ будет не лишней для всякого автовладельца. Даже пусть вы и не будете ремонтировать свой автомобиль, вам необходимо знать к чему может привести, если не во время заменить прокладку ГБЦ.

Для чего нужна прокладка ГБЦ

Эту деталь применяют для того чтобы уплотнить место где соединяется блок цилиндров и ГБЦ. Не сравнивайте такие понятия как прокладка головки блока цилиндров и прокладка крышки головки блока цилиндров,которая сделана из резины. Пусть эти понятия практически одинаковы, но различия есть.

Прокладка ГБЦ выполняет три действия одновременно – это уплотнение системы охлаждения двигателя (каналы), уплотнение масляной системы мотора (каналы), и уплотнение газораспределительной системы двигателя (полости цилиндров). Именно из-за этого требования к этой детали высокие. Не нужно забывать и стараться как-то сэкономить на ремонте ГБЦ или блока цилиндров. Прокладка – это деталь которую используют только один раз, и при любом ремонте двигателя, замена ее на новую обязательна.

Какие существуют виды прокладок ГБЦ:

1. Безасбестовые – такие прокладки отличаются низкой усадкой и высокой восстанавливаемостью материала.

2. Асбестовые – такой вид прокладок схож по характеристикам с безасбестовыми, обладают такими свойствами как: упругость, термостойкость и эластичность. Этот вид прокладок чаще всего применяют в качестве ремкомплектов.

3. Металлические – этот вид прокладок считается самым качественным и эффективным. При использовании такого вида прокладок происходит более равномерное распределение удельного поверхностного давления в месте соединения по всей плоскости ГБЦ и блока.

Когда нужна замена прокладки ГБЦ

Замена этой детали может понадобиться в любой момент, и сколько прослужит она не известно. Существуют некоторые признаки выхода и строя прокладки ГБЦ, которые мы перечислим ниже:

1. На месте соединения ГБЦ и блока возможно внешнее подтекание моторного масла, либо охлаждающей жидкости.

2. При проверке масла на щупе заметна жидкость белесого цвета – это возможно может появиться из-за попадания охлаждающей жидкости через вышедшую из строя прокладку.

3. Если из выхлопной трубы все время выделяется белый дым, не считая прогрева автомобиля, то, вероятнее всего охлаждающая жидкость попала в цилиндр.

4. Если во время проверки расширительного бачка или на поверхности жидкости в радиаторе есть пятна масла, то, скорее всего моторное масло попадает в систему охлаждения из-за плохой прокладки.

ГБЦ 5. И последним признаком неисправной прокладки является попадание выхлопных газов в систему охлаждения, об этом говорят появившиеся пузырьки в радиаторе, либо в расширительном бачке. Все эти признаки неисправной прокладки не являются точным подтверждением. Но все же не обращать внимания на них нельзя, так как вскоре все равно потребуется замена этой детали. Как бы мы не избегали этого момента.

Последовательность работы при замене прокладки ГБЦ

Практически на всех марках машин работа замены прокладки ГБЦ одинакова. Но есть некоторые особенности, такие как порядок затягивания болтов крепления ГБЦ и настройка затяжного момента этих болтов. Эти цифры указывается в руководстве по эксплуатации вашим автомобилем. Если у вас нет руководства, то можете воспользоваться сетью интернет, и отыскать эти данные. Крайне важно перед началом раскручивания болтов крепления ГБЦ, очистить их, чтобы не произошло срыва ключей, чтобы не допустить образования дефекта шлица болта и невозможности его открутить. Раскручивать болты крепления начинают с середины или сначала равномерно повернуть все болты на 0,5-1 оборот.

Перед началом работ нужно отсоединить все навесные детали. А сам порядок демонтажа лучше всего помечать или обозначать схематично. Открутив болты необходимо снять головку блока и заменить прокладку ГБЦ. Для центрирования самой прокладки и головки блока, обычно, на самом блоке есть втулки. После этого сделайте монтаж ГБЦ и всех навесных деталей в обратном порядке. Специально для этого момента вы зарисовывали схему. Затягивать болты ГБЦ нужно в строгом порядке с чертежем для данного блока и при этом необходимо соблюдать все параметры затяжного момента, которые указаны производителем. Для этого нужно применять динамометрический ключ.

Главные моменты при замене прокладки ГБЦ

Не зависимо, от каких то особенностей, связанных с тем или иным двигателем, видом прокладок и болтов крепления, существуют нормы и правила которых стоит придерживаться. Правила, которые необходимо знать, при замене прокладки ГБЦ не зависимо от марки автомобиля. Мы не будем вас утомлять подробностями, какой болт и как закрутить. Все тонкости замены прокладки ГБЦ перечислены в мануале именно к вашему типу мотора. Перед началом ремонта их стоит прочесть. Очень важно постараться выполнить все описанные требования производителя, которые касаются сбора и разбора ГБЦ.

1. При разборке необходимо держать в руках маркер. При отсоединении всего навесного оборудования, в частности трубопроводов, не нужно лениться и надеяться на память, необходимо помечать все. Собирать потом будет намного проще.

2. При покупке этой детали для замены, обязательно нужно убедиться, что она подходит именно на ту силу крутящего момента, которую пишет производитель мотора для затягивания болтов крепления ГБЦ.

3. Перед раскручиванием болтов крепления, нужно их очень хорошо очистить от налета. Если возникнет срыв ключа, то возможно вы получите травму, либо получится срыв шлица болта, из-за чего потом приидется высверливать.

4. Раскрутку болтов крепления начинают с середины на 0,5-1 оборота. Нужно это для снятия напряжения.

5. После того как вы выподнили все необходимые работы связанные с заменой прокладки ГБЦ, можно начинать все собирать назад. Все нужно делать осторожно и аккуратно.

6. Затягивание болтов крепления ГБЦ нужно делать только с использованием динамометрического ключа, при этом соблюдая все правила и параметры.

После того как вы собрали ГБЦ, то все навесные детали нужно поставить на свои места, соответсвенно вашей схеме. После проведения ремонта, некоторое время нужно присиотреться к вышеперечислееным признакам. Если все хорошо, то прокладку ГБЦ вы заменили правильно.

Особенности, которые необходимо знать при замене прокладок

Как и при любых других работах с вашим автомобилем, вам потребуется очень много внимания и аккуратности. В некоторых марок машин могут быть не похожие друг на друга технологии крепления и стыковок, но в общем все действия необходимы быть практически одинаковыми и похожими (универсальными для всех автомобилей):

1. Конечно для начала нужно все разобрать, при этом помечая каждую деталь, не зависимо чем, это нужно для того чтобы ничего не забыть и не появились лишние детальки.

2. Покупая новую прокладку нужно убедиться что она соответствует всем характеристикам, а в частности крутящему моменту, который подходит для вашего мотора.

3. После того как заменили старую прокладку новой, устанавливать головку блока цилиндров нужно делать с точностью по направляющим.

4. Как откручивать, так закручивать болты необходимо очень аккуратно, чтобы не сорвать резьбу и постепенно распределить напряжение на все болты.

5. И последнее, главное не забыть, закрепить все детали правильно.

Производим замену прокладки ГБЦ самостоятельно

Уже мы ранее в этой статье упоминали моменты замены прокладки ГБЦ, но сейчас еще раз уточним кое-что. На самом-то деле заменить прокладку ГБЦ не сложно. Просто все нужно делать все очень аккуратно, чтобы ничего не повредить. Болты срывать нельзя, потому что они не будут держать потом ГБЦ. Неприятности такого рода не нужны никому. Перед началом работ необходимо прочитать инструкцию по эксплуатации машины, узнать все, что может быть полезным. Если инструкции нет, то можно почитать информацию на различных автомобильных форумах.

Немножко скажем о болтах. Перед раскруткой болтов их нужно очисть от грязи, гари и других налетов. После этого начинать откручивать, как это делать было описано ранее. Демонтаж головки блока цилиндров нельзя начинать, при включенных навесных агрегатах. Нужно поотсоединять все ремни, фильтры и приборы. Но не забывайте все зарисовывать, записывать или фотографировать на телефон. Как только приподняли головку можно заменить прокладку. По находящимся втулкам, вы прокладку поставите ровно.

Все что необходимо сделать это поставить ГБЦ на место и все остальное оборудование, а затем затянуть болтами. Желательно это делать с использованием динамометрического ключа. Если вы не уверены в себе, то лучшим варантом для вас будет обращение в мастерскую, где все сделают быстро и качественно. Стоимость такой работы редко бывает очень высокой. Желаем успехов!
