Обратный клапан топливной системы дизель: Топливные обратные клапаны Дизель купить в Москве

Содержание

Обратный клапан топливной системы: как проверить клапан

Предохранительный клапан топливной системы

Не стоит говорить о том, что топливные системы автомобиля (ТС) являются довольно сложными устройствами, к которым без специфических знаний лучше не приближаться. С другой стороны, знание матчасти и кое-какой опыт, уже рассматривается, как возможность самостоятельно отремонтировать тот или иной дефект. Например, если внимания требует обратный клапан топливной системы.

Конструкция

Любой обратный клапан (ОК) – это не что иное, как элемент, обеспечивающий движение топлива в одном направлении. Он может перекрывать слив неиспользуемого горючего обратно в топливный бак.

Конструкция его, как правило, подразумевает наличие откалиброванного седла из мягкого металла. Клапан пропускает бензин или солярку в одном направлении, но при остановке двигателя клапан автоматически запирается, и движение жидкости прекращается.

Клапан топливной системы и трубка

Несмотря на простоту конструкции перепускного клапана, его неполадка или банальное отсутствие в системе способно привести к большим трудностям.

К примеру, невозможно нормальное функционирование мотора, его запуск усложняется.

Не нужно при этом путать ОК с редукционным клапаном. Последний отвечает за стабильность давления, хотя и функционирует в паре с обратным клапаном.

Подробнее о редукционном клапане. Он отвечает за выравнивание давления на участке топливной рампы, там где топливная жидкость поступает в форсунки. Если бы не было этого клапан, форсунки получали бы горючее под разными давлениями или без него, вследствие чего не могли бы передавать бензин дальше, в камеру.

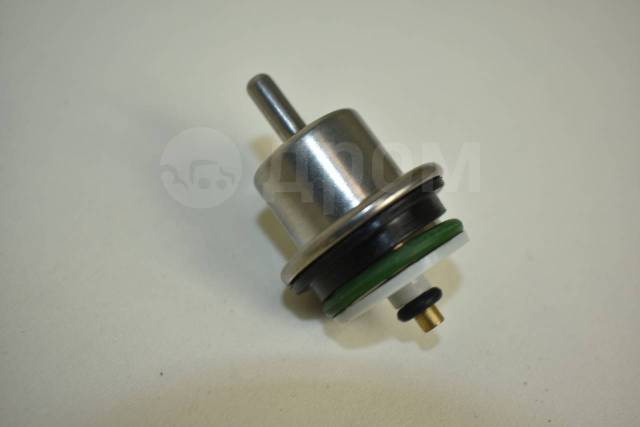

Редукционный клапан или регулятор давления

Регулятор прекращает подачу горючего на форсунки, когда останавливается двигатель и отключается зажигание. Просто срабатывает запорный механизм, который отсекает часть линии горючего. Бензин остаётся только на участке между топливным насосом и рампой, если исправен ОК. Если нет, топлива в системе не будет, оно утечёт обратно в бак.

Расположение

Устанавливаться ОК может в разных местах: в корпусе топливного насоса, на рампе или просто между баком и форсунками.

Точное местоположение зависит от конкретной модели авто.

К примеру, на большинстве дизельных машин ОК ставится между подкачивающим устройством низкого давления и ТНВД. Здесь он отвечает помимо своих основных функций за стабильность давления на входе ТНВД. Примеры: КАМАЗ, Татра, грузовики Ман и т.д.

Где находится обратный клапан топливной системы

А вот в КамАЗах, предназначенных для эксплуатации в арктических условиях, в системах грузовиков Магирус, обратный клапан установлен перед системой подогрева.

На Вазах с инжекторами, оснащёнными 16-клапанными моторами, ОК устанавливается либо в топливном насосе, либо на рампе. А вот в карбюраторных Ваз старого типа, на «классике» — его нет. Зато функция предусмотрена. Роль ОК играет сам топливный насос, установленный на БЦ.

Заботливые владельцы старых машин, в том числе Мазды 323 и Опеля Кадет сами модернизируют топливные системы, устанавливая обратные клапаны ближе к карбюратору или инжектору. Тем самым, облегчается пуск двигателя, ведь горючее больше не сливается обратно в бак, даже при самых низких температурах или разгерметизации каких-либо соединений.

Неполадки

Почему ОК выходит из строя. Такое происходит довольно часто, так как на рынке сегодня в процентном отношении больше стало брака. Китайские подделки по низкой и средней стоимости привлекают внимание автомобилистов, не подозревающих подвоха. Стоит установить такую деталь, и уже через некоторое время возникают неполадки.

Как проверить обратный клапан топливной системы

Если деталь качественная, то неисправность возникает по естественной причине – вследствие износа. Как правило, портится либо пружина, либо мембрана. Полностью отказывает клапан крайне редко, что делает ему честь.

Ещё одна распространённая причина выхода из строя, наблюдаемся в последнее время, это низкое качество топливо. Бензин или солярка, смешанная с водой, губительны для многих деталей топливной системы.

Характерные признаки неисправности ОК выглядят так:

  • неожиданно меняются обороты в режиме ХХ;
  • запуск мотора происходит только после нажатия на педаль газа, хотя раньше он заводился одним лишь кручением стартера;
  • на низких оборотах двигатель функционирует крайне нестабильно;
  • из подающих и обратных топливных трубок утекает жидкость, хотя герметизация шлангов не вызывает сомнений.

ОК имеет механическую конструкцию. С одной стороны, кажется, что это хорошо, и его можно починить легко, если разбираться в механике. На самом деле элемент неразборный, и невозможно провести диагностику его функциональности с помощью электронных приборов, датчиков, например.

Способы проверки работоспособности ОК

Для определения исправности клапана применяются различные методы. Один из них основан на проверке уровня давления. Измеряется он манометром, подключённым к той части системы, которая обеспечивает подпитку двигателя бензином. Нормальный уровень давления должен составлять 3 кг/см2 (легковые авто). Также, уровень не должен резко снижаться при остановке двигателя. В противном случае это тоже указывает на неисправность клапана «обратки».

Манометр

Некоторые эксперты советуют проверять ОК, путём сжатия шланга «обратки». В этом случае, если с клапаном всё в порядке, уровень давления должен повыситься. Способ подходит для тех машин, в которых «обратка» выполнена из резинового шланга.

Однако многие автомобили оснащены металлическими трубками или «обратка» чересчур короткая, пережать её не получается.

Существует ещё один способ диагностики, без манометра, подходящий для моторов, нестабильно работающих и плохо набирающих обороты. Опять же, пережимается «обратка». Одновременно нужно следить за работой ДВС. Если обороты двигателя повышаются, и все цилиндры нормально функционируют, скорее всего, ОК неисправен.

Очевидно, что от испорченного клапана ничего хорошего ждать не стоит. Падение оборотов двигателя, нестабильная работа цилиндров, затруднённый пуск, завоздушивание – всё это придёт рано или поздно, если не работает клапан.

Пережать обратку

Интересно будет рассмотреть причину завоздушивания системы, которая открывает глаза на принцип работы ОК. После остановки двигателя топливная жидкость в некотором количестве должна оставаться в камере, ожидая следующего пуска. Если клапана нет, или он испорчен, бензин/солярка уходят обратно в бак, а их место занимает воздух.

Пока не развоздушить систему, не привести в норму давление, мотор не заведётся.

Установка дополнительного ОК

Рекомендуется, как вариант модернизации системы, в которой родной клапан больше не держит (или его нет вообще). Только нужно постараться выбрать качественный клапан, и размеры сечения должны подходить. Например, некоторые модели вазовских клапанов не подходят на иномарки. Установить их можно, но держат они недолго. Как только резко ускоряешься или поднимаешься в гору, клапан проскакивает, автомобиль начинает захлёбываться.

Лучше будет купить ОК с разбора. Найти топливный насос конкретной модели авто, проверить клапан, если он работает, взять. При этом неважно, работает сам насос или нет. Главное, чтобы держал клапан.

Обратный клапан топливной системы Нексия

Остаётся врезать клапан в линию, в любом удобном месте. Например, между бензонасосом и фильтром. Затем проверить на горке или при ускорении, не захлёбывается ли машина.

Видео: как проверить предохранительный клапан

Обратный клапан топливной системы:функции,виды,устройство и принцип действия

Топливные системы двигателей современных автомобилей представляют собой сложные системы механизмов и агрегатов. Среди них встречаются такие системы, работу с которыми можно доверить только специалисту. Однако и более простые системы, вроде тех, что присутствуют, например, в старых моделях автомобилей ВАЗ, могут быть более сложными в ремонте, чем системы современных автомобилей. Выход из строя даже самых незначительных частей топливной системы может серьезно ухудшить работу транспортного средства. Обратный клапан топливной системы не является исключением. Но, прежде чем приступать к каким-либо ремонтным работам, необходимо разузнать об устройстве и функциях этого агрегата.

Функции обратного клапана

Топливные насосы современных автомобилей обладают высокой производительностью и при должном уходе обеспечивают непрерывную подачу топлива, невзирая на производящуюся нагрузку.

Функционирование двигателя на холостых оборотах невозможно без наличия обратного клапана топливной системы.

Причем этот агрегат присутствует не только в бензиновых моторах с карбюратором и в инжекторных двигателях. Обратный клапан на топливную систему дизельного двигателя также является незаменимой частью топливной системы таких двигателей.

Основной задачей этого клапана является предотвращение образования слишком высокого давления в топливной системе, в результате которого может произойти обрыв топливных шлангов. В принципе предназначением любого клапана является обеспечение движения разных жидкостей в одном главном направлении. Находясь в топливной системе, этот клапан предотвращает целый ряд проблем, которые могут возникнуть в системе в результате обрыва шлангов.

Например, если вы передвигаетесь на автомобиле с дизельным двигателем, то поломка обратного клапана в пути может привести к тому, что топливная система начнет наполняться воздухом

Если водитель останавливает двигатель, а топливо при этом стекает в бак по рабочей магистрали, то освободившееся пространство быстро занимается воздухом.

В таких ситуациях придется крутить мотор стартером не менее пятидесяти секунд.

Разновидности клапанов

  • 1 Разновидности клапанов
  • 2 Немного о ТНВД

В современных ТНВД используется несколько клапанов. Один из главных – нагнетательный. Рассмотрим его функции и задачи.

  1. В одну из задач нагнетательного клапана входит препятствование проникновению газов из двигателя внутрь ТНВД.
  2. Благодаря этому клапану уменьшается подтекание форсунок, остановка впрыска форсунок проводится резко и моментально.
  3. Он обеспечивает улучшение наполнения насоса топливом.
  4. Создаёт в системах остаточное давление и позволяет уменьшать его, что даёт возможность чётче выдерживать фазы впрыска, и лучше контролировать процесс.
  5. Нагнетательный клапан корректирует подачу горючего, приближая характеристику к идеальной.

Принято различать нагнетательные клапаны по типу: цилиндрический вариант, комбинированный, грибовидный и т. д.

Грибовидный нагнетательный клапан
Наибольшее распространениеДизельные системы
Клапанс отсасывающим пояскомПрижимается к гнезду пружиной а его подъем зависит от ограничителя
Принцип действияВ процессе нагнетания топливо давит снизу на грибок клапана, вследствие чего он поднимается и открывает доступ к форсунке. При прекращении подачи пружина опускает клапан вниз, а затем плотно прижимает его к гнезду. При входе отсасывающего пояска в направляющую происходит увеличение объема нагнетательной линии и снижение давления в системе.
Цилиндрические клапаны
ФормаСтакан
МассаМасса цилиндрических клапанов по сравнению с грибовидными меньше. Они позволяют обеспечить заметное уменьшение объема штуцера.
Пластинчатые клапаны
УстройствоПросты по устройству, обладают малой массой, поэтому малоинерционны.
Принцип действияПри повышении давления поднимаются обе пластины. Когда нижняя пластина упирается в выступ гайки, верхняя продолжает передвигаться вверх и открывает доступ топливу к штуцеру.
Комбинированные клапаны
НазначениеКомбинированные клапаны применяют для устранения колебаний в нагнетательном топливопроводе.
Принцип действияКлапансостоит из двух пластиодна из которых нагружена пружиной. При ходе нагнетания пластина 1 передвигается вверх и выступами упирается в корпус. Топливо проходит через отверстие в нижней пластине, обтекает верхнюю пластину и поступает в нагнетательный топливопровод. После отсечки давлением топлива верхняя пластина прижимается к нижней, разобщая топливопровод и насос высокого давления.
Двойные клапаны
Сфера примененияДвойные клапаны устанавливают в ответственных тяжелых дизелях.
НазначениеНаличие двух последовательно расположенных клапанов обеспечивает большую надежность работы топливной системы, так как создается большая герметичность узла. Кроме того, в случае выхода из строя одного из них при заедании или попадании под конус твердых загрязнений другой продолжает самостоятельно выполнять функции разобщения трубопровода и насоса.

Где находится обратный клапан топливной системы

Расположение регулятора напрямую зависит от конструкции системы. Он может находиться между топливными форсунками и баком, на рампе либо монтироваться в конструкцию бензонасоса. Тип топлива также влияет на то, где будет расположен обратный клапан топливной системы. Дизель имеет отличительную конструкцию, и в нем регулятор помещается рядом с ТНВД и насосом низкого давления для обеспечения стабильного давления на входе в насос. Помимо этого он может устанавливаться перед подогревающей системой, такой вариант распространен в транспорте, имеющем предпусковой нагрев топлива.

Устройство и принцип действия

Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.

Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.

Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.

Клапан топливной системы часто путают с редукционным. Чтобы избежать этого, подробно изучите инструкцию по эксплуатации автомобиля. Редукционный клапан используется в инжекторном и дизельном двигателях и осуществляет свою работу параллельно с обратным клапаном топливной системы.

Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.

Чего ждать от нерабочего обратного клапана

Хорошего — ничего. Как минимум это затрудненный пуск. Завоздушивание системы питания дизеля — это довольно проблематичная поломка в дороге. Инжекторные системы питания тоже не любят воздуха в системе. Неприятности начинаются тогда, когда мы глушим мотор, а топливо, которое должно ждать следующего пуска (в системе должно сохраняться рабочее давление), уходит в бак по рабочей магистрали, а его место занимает воздух. Теперь, чтобы запустить двигатель, необходимо привести в норму давление в системе и подать топливо к форсункам. Для этого нужно крутить мотор стартером секунд 40-50, поэтому о пуске с полоборота речи быть не может.

Непонятные ситуации возникают и тогда, когда путают обратный клапан с регулятором давления, который установлен на топливной рампе у большинства инжекторных двигателей — 2110, 2114, Киа Спортэйдж 3.

Завоздушивание системы питания дизеля — крайне сложная поломка в дороге

Его работа заключается в выравнивании давления на участке топливной рампы, иначе форсунка просто не получит топлива под нужным давлением, и не сможет подать его в камеру сгорания. В тот момент, когда мы отключаем зажигание, регулятор прекращает подачу топлива на форсунки, срабатывает запорный механизм, таким образом отсекается часть топливной магистрали от бензонасоса с обратным клапаном до топливной рампы. И вот теперь только обратный клапан отвечает за наличие топлива в системе. А проверить, кто виноват в этой ситуации просто. Если давление в топливной рампе в норме, а в большинстве автомобилей оно должно быть в пределах 2-3 атм, тогда виноват именно обратный клапан.

Как видим, один малюсенький клапан может натворить таких дел. Это лишний раз подтверждает то, что мелочей в устройстве автомобиля нет и быть не может, а каждая поломка устраняется сначала головой, а только потом — руками.

Характерные признаки неисправности обратного клапана

Это может быть: неожиданная смена оборотов силового агрегата при запуске или во время движения; пуск двигателя возможен при нажатии на педаль акселерата. Хотя до этого силовой агрегат приводился в действии с помощью стартера; нестабильная работа мотора на низких или холостых оборотах; потеря топлива, которая уходит через подающие или обратные трубки. При этом герметизация топливных шлангов не нарушена. В нашем случае неразборная механическая конструкция поддаётся лёгкой починке. Это с одной стороны. С другой стороны, проблему невозможно определить с помощью сканирования. Далее рассмотрим варианты проверки устройства.

Каким способом можно проверить обратный клапан

Выяснить в каком состоянии находится топливный клапан, можно следующим образом. Используя манометр, проверить давление. Оно должно быть в пределах 3 кг на см2. Это показатели для легковых автомобилей. Выяснить, как работает устройство, можно пережав «обратные» шланги для топлива. Если неразборная механическая конструкция в порядке давление должно вырасти. К сведению. Этот способ только для автомобилей, в которых установлены резиновые шланги. Самостоятельную диагностику можно провести без использования манометра. Это касается проблемы нестабильной работы ДВС (двигателя внутреннего сгорания) и плохо набирающего обороты. Пережав резиновый шланг перемещающий топливо в обратном направлении необходимо обратить внимание на работу двигателя. Если обороты повышаются, а цилиндры мотора работают в плановом режиме, значит обратный клапан неисправный.

Диагностика и устранение неисправностей в работе обратного клапана

Итак, вы имеете подозрение, что работоспособность автомобиля снизилась вследствие неисправности обратного клапана топливной системы, и присутствуют некоторые признаки его неисправности. Для того чтобы выяснить, так ли это, используется несколько методов.

Чаще всего проверяют уровень давления. Адекватный уровень давления должен составлять около 3 кг/см(для легковых автомобилей). Вместе с этим уровень давления не должен резко снижаться при остановке двигателя. В противном случае это тоже будет признаком неисправности обратного клапана.

Как упоминалось выше, иногда используют сжатие шлангов. Но этот метод не всегда подходит, поскольку сжать можно только резиновый эластичный шланг.

Обязательно устанавливайте причину, по которой топливная система наполняется воздухом. При правильном ее функционировании жидкость в небольшом количестве должна оставаться в камере в ожидании следующего запуска двигателя. Если клапан отсутствует или изношен, то вместо этой жидкости появляется воздух. Запустить двигатель в таких условиях будет несоизмеримо трудно.

Итак, в результате измерений давления вставленным в рампу манометром, вы сделали вывод, что после остановки двигателя оно начинало сильно падать. В этом случае либо присутствует дефект топливной магистрали, либо неисправен сам клапан. Если на выходе из топливного насоса результат отличается, значит, неисправен клапан.

Чтобы устранить неисправность, выберите в магазине запчастей качественный обратный клапан, который подходит по размерам сечения. Если подобрать клапан с неправильными размерами сечения, то он может начать «проскакивать». Перед покупкой проверьте работоспособность клапана на месте, если есть возможность. Обратный клапан необходимо врезать в линию в любом подходящем месте.

Например, это можно сделать между топливным насосом и фильтром. После этого проверьте работоспособность на своем автомобиле, заехав под углом в горку. Если автомобиль не подает признаки снижения мощности, то клапан подошел.

Иногда в замене клапана нет нужды, а нужно менять сам топливный насос. Однако эта процедура стоит гораздо дороже. Альтернативным вариантом является установка дополнительного клапана. При выборе клапана учитывайте, что модели для российских автомобилей часто отличаются по сечению от иномарок.

Есть также народный способ устранения неисправности, но он подходит только, если клапан был засорен. Необходимо пару раз ударить по клапану молотком. Силу удара нужно рассчитать так, чтобы избежать механических повреждений. При таком воздействии инородные тела, попавшие в клапан, могут быть измельчены или вообще вылететь из клапана. Но чаще всего гораздо проще заменить клапан на новый.

Выводы

Обратный клапан топливной системы является важным агрегатом этой системы, поломка которого может доставить водителю массу проблем. Особенно болезненным это будет во время движения. Поэтому стоит использовать только качественное топливо, а также при малейших признаках неисправности, которые были перечислены выше, проводить диагностику топливной системы.

Ведь проблема может крыться не только в клапане, но и в других мелких деталях. Диагностика на СТО практически всегда выявляет такие неисправности, поэтому не стоит забывать о своевременном техническом обслуживании автомобиля, даже если все кажется исправным.

АКПП Tiptronic — что это такое и зачем он нужен?

Аккумулятор с технологией AGM — что это такое и как работает?

Как работает система EBD в автомобиле?

Адсорбер паров бензина — как работает и что это такое,на что влияет

обратный клапан топливной системы

Назначение топливного обратного клапана

Насос – один из главных компонентов топливной системы. Механика уже не применяется (осталась на транспорте, срок выпуска которого более 15 лет назад), на смену ей пришли электронные модели. Насосы отвечают за непрерывную подачу топлива вне зависимости от нагрузки. При работе на холостых оборотах установленный клапан обратного хода топлива исключает повышение давления и связанный с этим разрыв топливных шлангов.

Вакуумный клапан направляет излишки бензина по специальному шлангу в топливный бак. Дополнительно регулирует давление. Конструкция состоит из мембраны с пружиной и клапана. На корпусе предусмотрено 3 выхода (1 под впускной коллектор и 2 для вывода бензина). Клапан открывается за счет пружины – она смещается от увеличенных оборотов двигателя. Избыток топлива отводится в бензобак. Клапаны могут крепиться не только на топливной рампе, но и на шланге с обратной подачей.

Где устанавливается в машине обратный клапан для топливной системы

Выбор места, где стоит обратный клапан, зависит от конструкционных особенностей системы. Есть варианты размещения на рампе, между баком и топливными форсунками, монтаж в конструкцию бензонасоса. На размещение клапана влияет и вид топлива. Особая конструкция у дизеля, поэтому регулятор размещается около ТНВД и насоса низкого давления. Здесь узел отвечает за стабильность давления при входе в насос.

Есть варианты установки клапана до подогревающей системы. Обычно такой монтаж встречается на транспорте, оборудованном системой предпускового нагрева горючего. На инжекторных машинах российского производства клапан расположен так же, как у дизельного транспорта.

Не каждый автомобиль в стране оснащен обратным клапаном, есть карбюраторные модели прошлых лет – они справляются с задачей с помощью бензонасоса. Он устанавливается на блоке цилиндров, обладает герметичным впускным отделом. Если герметичность снижается, двигатель запускается только вручную, поскольку бензин весь остается в баке.

Замену обратного клапана стоит планировать в случае возникновения признаков неисправности элемента. Характерные «симптомы» проблемы:

  • двигатель нестабильно работает на малых оборотах;
  • мотор запускается только при длительной работе стартера и нажатом газе;
  • выявляется утечка топлива, которую не удается устранить заменой топливных шлангов и подтягиванием хомутов;
  • резко меняются обороты на холостом ходу.

Ввиду того, что у обратного клапана конструкция механическая, нет возможности проверить его работоспособность приборами, как в случае электронных датчиков. Разборке и ремонту узел не подлежит, поскольку стоимость конструкции невысокая, а отдельные запчасти найти в продаже почти невозможно. Поэтому, как только давление в топливной системе становится нестабильным, можно исключить другие причины и при необходимости заменить обратный клапан в топливной системе новым.

Представленные в каталоге товары отличаются надежностью и долгим сроком службы. Оставьте заявку, чтобы связаться с консультантами и получить актуальную информацию по ценам, срокам доставки, другим вопросам.

Топливный обратный клапан - где расположен и как ремонтировать

Главная » Советы по ремонту » Топливный обратный клапан — где расположен и как ремонтировать

просмотров 32 954

Где находится обратный клапан топлива

Давайте выясним, где находится клапан топливной системы различных автомобилей.

  • В силовых установках с инжектором может стоять в корпусе бензинового насоса.
  • Монтируется на топливной раме или устанавливается непосредственно в топливном проводе. Это место между баком для бензина и топливными форсунками.

На дизельных силовых установках механическая конструкция прячется между ТНВД и насосом низкого давления. Такое расположение продукта позволяет создавать стабильное давление на выходе в НВД (насос высокого давления).

Система хорошо себя зарекомендовала:

  • на отечественном грузовике: КАМАЗ 740;
  • чешской косолапой Татре;
  • на Мане;
  • и Рено Магнум.

В дизельных установках, где предусмотрена система подогрева перед запуском, топливный обратный клапан стоит перед системой подогрева. Характерным примером могут служить те же КамАЗы или Магирусы, работающие в районах Крайнего Севера.

На отечественных легковых автомобилях, таких как ВАЗ 2110 и 2114 с шестнадцатью клапанами, механическая конструкция стоит в бензиновом насосе и на топливной раме. Это аналог монтажа дизеля.

Сегодня на наших дорогах ещё бегают старенькие карбюраторные авто с задним приводом: восьмёрки и девятки (ВАЗ 2108 и ВАЗ 2109). На них, роль обратного устройства, отведена непосредственно бензиновому насосу.

Он стоит на блоке цилиндров и препятствует прохождению горючего в обратном направлении: в топливный бак.

Система подачи топлива автомобильных бензиновых и дизельных силовых агрегатов – это сложное в техническом плане устройство, которое без знания не стоит приближаться. А тем более, пытаться самостоятельно провести техническое лечение.

Важную роль в регулярной подаче топлива играет обратный клапан. Давайте сфокусируем своё внимание на его устройстве, установке в автомобиле. Рассмотрим неполадки и характерные признаки неисправности. А также определимся со способами его проверки.

Справка

Многим известно, что клапан топливной системы агрегирует:

  1. С карбюраторными силовыми агрегатами, работающими на бензине.
  2. С моторами, обеспеченными инжектором.
  3. С системами питания силовых установок, где применяется в качестве горючего, дизельное топливо.

В устройстве механической конструкции нет ничего сложного. Это устройство шарикового типа с седлом, которое изготавливают из мягкого металла, с максимально точной балансировкой. Горючее беспрепятственно проходит через топливный клапан в одном направлении. Давление, которое создается, препятствует поступлению бензина или солярки обратно в топливный бак, так как неразборная конструкция запирается.

При всей свей простоте, устройство может причинить немало хлопот новичку и опытному водителю. Поэтому, необходимо знать его возможные капризы и способы ликвидации поломок. Но прежде всего, понимать, где устанавливается механическая конструкция.

«Не следует путать понятие обратного клапана топливной системы с редукционным устройством».



Обращаем ваше внимание.

Если топливный обратный клапан теряет свою герметичность, происходит несанкционированное поступление бензина обратно в бак. В этом случае запуск силового агрегата возможен при ручной подкачке.

Если запуск мотора был затруднён, умельцы ставили (врезали) механическую конструкцию в систему питания, ближе к карбюратору.

Это давало возможность без труда завести мотор даже при отрицательных t0. Примером могут служить: повидавшие на своём веку старенькие Опеля (Кадеты) и 323 Мазды.

Неполадки обратного клапана

По какой причине клапан топливной системы выходит из строя. Давайте разбираться вместе. Сегодня известны три явные причины отказа в работе.

  1. Установка некачественного китайского товара, который быстро выходит из строя. В основном, это подделки под определённый бренд.
  2. Вторая причина – это естественный износ продукта. В этом случае из строя выходит или пружина, или мембрана. Заметим, что сам клапан крайне редко выходит из строя.
  3. Ещё одна беда для неразборной механической конструкции – это некачественное топливо.

Определившись с возможными неполадками, давайте перейдём к признакам, указывающим на проблему.

Характерные признаки неисправности обратного клапана

Это может быть:

  • неожиданная смена оборотов силового агрегата при запуске или во время движения;
  • пуск двигателя возможен при нажатии на педаль акселерата. Хотя до этого силовой агрегат приводился в действии с помощью стартера;
  • нестабильная работа мотора на низких или холостых оборотах;
  • потеря топлива, которая уходит через подающие или обратные трубки. При этом герметизация топливных шлангов не нарушена.

В нашем случае неразборная механическая конструкция поддаётся лёгкой починке. Это с одной стороны. С другой стороны, проблему невозможно определить с помощью сканирования. Далее рассмотрим варианты проверки устройства.

Каким способом можно проверить обратный клапан

Выяснить в каком состоянии находится топливный клапан, можно следующим образом.

Используя манометр, проверить давление. Оно должно быть в пределах 3 кг на см2. Это показатели для легковых автомобилей.

Выяснить, как работает устройство, можно пережав «обратные» шланги для топлива. Если неразборная механическая конструкция в порядке давление должно вырасти.

К сведению.

Этот способ только для автомобилей, в которых установлены резиновые шланги.

Самостоятельную диагностику можно провести без использования манометра. Это касается проблемы нестабильной работы ДВС (двигателя внутреннего сгорания) и плохо набирающего обороты. Пережав резиновый шланг перемещающий топливо в обратном направлении необходимо обратить внимание на работу двигателя. Если обороты повышаются, а цилиндры мотора работают в плановом режиме, значит обратный клапан неисправный.

По какому пути пойти

Существуют два варианта ликвидации проблемы. Отдать автомобиль на СТО и ждать выполнения ремонта. При этом необходимо выложить определенную сумму денег, жалко.

Обладая знаниями и разбираясь в устройстве автомобиля ремонт можно провести самостоятельно. Экономия денег на лицо. Однако есть вероятность наступить на подводный камень. Не справиться с проблемой.

Тогда придётся выложить дополнительные деньги на ремонт в специализированном центре, как вам такая перспектива. В любом случае решение принимать вам.

Специалисты рекомендуют не изобретать велосипед, а отдать авто профессионалам, которые выполнят замену быстро, с гарантией качества.

Определитесь, что для вас важнее: экономия или стабильная работа силового агрегата, удачи всем!

Проголосуйте, понравилась ли вам статья? Загрузка. ..

Как проверить обратный клапан топливной системы


4 признака неисправности и ремонт

Содержание статьи

Функции обратного клапана

Топливные насосы современных автомобилей обладают высокой производительностью и при должном уходе обеспечивают непрерывную подачу топлива, невзирая на производящуюся нагрузку. Функционирование двигателя на холостых оборотах невозможно без наличия обратного клапана топливной системы.

Причем этот агрегат присутствует не только в бензиновых моторах с карбюратором и в инжекторных двигателях. Обратный клапан на топливную систему дизельного двигателя также является незаменимой частью топливной системы таких двигателей.

Основной задачей этого клапана является предотвращение образования слишком высокого давления в топливной системе, в результате которого может произойти обрыв топливных шлангов. В принципе предназначением любого клапана является обеспечение движения разных жидкостей в одном главном направлении. Находясь в топливной системе, этот клапан предотвращает целый ряд проблем, которые могут возникнуть в системе в результате обрыва шлангов.

Например, если вы передвигаетесь на автомобиле с дизельным двигателем, то поломка обратного клапана в пути может привести к тому, что топливная система начнет наполняться воздухом. Наличие воздуха неприемлемо и в инжекторных системах питания (читайте также, что такое инжектор).

Если водитель останавливает двигатель, а топливо при этом стекает в бак по рабочей магистрали, то освободившееся пространство быстро занимается воздухом. В таких ситуациях придется крутить мотор стартером не менее пятидесяти секунд.

Устройство и принцип действия

Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.

Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.

Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.

Клапан топливной системы часто путают с редукционным. Чтобы избежать этого, подробно изучите инструкцию по эксплуатации автомобиля. Редукционный клапан используется в инжекторном и дизельном двигателях и осуществляет свою работу параллельно с обратным клапаном топливной системы.

Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.

Место расположения

Где находится обратный клапан топливной системы? Этот параметр вы можете найти в инструкции, однако чаще всего этот клапан прикрепляется на топливную рампу в корпусе. Топливная рампа — это металлическая конструкция, на которую кроме нашего клапана прикрепляются и форсунки, отвечающие за впрыскивание топлива в двигатель.

В некоторые рампы обратный клапан вкручивается резьбой с торца. В некоторых автомобилях он также может находиться между топливным баком и форсунками в топливопроводе.

В автомобилях с дизельным двигателем благодаря тому, что давление на входе в ТНВД (топливный насос высокого давления) должно сохранять стабильные показатели, обратный клапан прикрепляется между ручным насосом низкого давления и ТНВД. Если в автомобиле присутствует специальная система предпускового подогрева топлива, то обратный клапан устанавливается перед данной системой.

Неисправность обратного клапана топливной системы

Признаки неисправности

Существует несколько характерных признаков, которые могут свидетельствовать о неисправности обратного клапана:

  1. Мотор работает неустойчиво и прерывисто при минимальных оборотах.
  2. Мотор запускается только после длительного вращения стартера с одновременным нажатием педали газа.
  3. Бензин протекает из топливных шлангов и продолжает протекать после их замены и подтягивания хомутов.
  4. Обороты резко меняются на холостом ходу.

Из-за того, что конструкция обратного клапана полностью механическая, его диагностика с помощью специальных приборов невозможна. Разобрать обратный клапан и отремонтировать его не получится, так как вся его конструкция довольно дешевая, и отсутствуют отдельные запчасти в продаже.

Вы можете узнать о работоспособности клапана, измерив давление в топливной системе манометром. Манометр для этого подсоединяете к отделу, обеспечивающему питание двигателя. Быстрое снижение давления при остановке двигателя будет свидетельствовать о неисправности клапана.

Другой способ проверки клапана на работоспособность заключается в отслеживании уровня давления при пережатии обратного шланга. Давление должно повышаться, но такой способ подойдет не для всех автомобилей, поскольку в некоторых из них эти шланги сделаны из металла.

Если двигатель работает сбивчиво, то пережмите обратный шланг и вновь понаблюдайте за работой двигателя. Если необходимая мощность в этот момент набирается, а цилиндры функционируют — смело можете менять клапан.

Основные неисправности

Основной неисправностью обратного клапана является выход из строя вследствие долгого использования. Любая деталь автомобиля имеет свой срок годности, после истечения которого даже при должном обращении уже не будет функционировать как прежде.

Другими частыми неисправностями клапана являются механические повреждения или закупорка, которая происходит, например, из-за использования некачественного топлива. Чаще всего изнашивается пружина и мембрана.

Причины неисправностей

Почему клапан выходит из строя? Последнее время рынок автозапчастей наводнили китайские дешевые запчасти. Довольно часто такие запчасти выходят из строя из-за заводского брака. Обратный клапан не является исключением.

Как упоминалось выше, причиной износа часто становится время и некачественное топливо. Если бензин или дизельное топливо смешать с водой, то такая смесь будет губительной для многих агрегатов топливной системы.

Засорение клапана в результате использования некачественного топлива тоже может быть существенной причиной. Засорение вообще приводит к снижению или прекращению работоспособности многих агрегатов автомобиля (например, воздушных фильтров).

После смешивания топлива с водой и попадания такого топлива в систему, влага может попасть в регулятор. Нередко и вместе с грязью, если неисправен фильтр.

Диагностика и устранение неисправностей в работе обратного клапана

Итак, вы имеете подозрение, что работоспособность автомобиля снизилась вследствие неисправности обратного клапана топливной системы, и присутствуют некоторые признаки его неисправности. Для того чтобы выяснить, так ли это, используется несколько методов.

Чаще всего проверяют уровень давления. Адекватный уровень давления должен составлять около 3 кг/см2 (для легковых автомобилей). Вместе с этим уровень давления не должен резко снижаться при остановке двигателя. В противном случае это тоже будет признаком неисправности обратного клапана.

Как упоминалось выше, иногда используют сжатие шлангов. Но этот метод не всегда подходит, поскольку сжать можно только резиновый эластичный шланг.

Обязательно устанавливайте причину, по которой топливная система наполняется воздухом. При правильном ее функционировании жидкость в небольшом количестве должна оставаться в камере в ожидании следующего запуска двигателя. Если клапан отсутствует или изношен, то вместо этой жидкости появляется воздух. Запустить двигатель в таких условиях будет несоизмеримо трудно.

Итак, в результате измерений давления вставленным в рампу манометром, вы сделали вывод, что после остановки двигателя оно начинало сильно падать. В этом случае либо присутствует дефект топливной магистрали, либо неисправен сам клапан. Если на выходе из топливного насоса результат отличается, значит, неисправен клапан.

Чтобы устранить неисправность, выберите в магазине запчастей качественный обратный клапан, который подходит по размерам сечения. Если подобрать клапан с неправильными размерами сечения, то он может начать «проскакивать». Перед покупкой проверьте работоспособность клапана на месте, если есть возможность. Обратный клапан необходимо врезать в линию в любом подходящем месте.

Например, это можно сделать между топливным насосом и фильтром. После этого проверьте работоспособность на своем автомобиле, заехав под углом в горку. Если автомобиль не подает признаки снижения мощности, то клапан подошел.

Иногда в замене клапана нет нужды, а нужно менять сам топливный насос. Однако эта процедура стоит гораздо дороже. Альтернативным вариантом является установка дополнительного клапана. При выборе клапана учитывайте, что модели для российских автомобилей часто отличаются по сечению от иномарок.

Есть также народный способ устранения неисправности, но он подходит только, если клапан был засорен. Необходимо пару раз ударить по клапану молотком. Силу удара нужно рассчитать так, чтобы избежать механических повреждений. При таком воздействии инородные тела, попавшие в клапан, могут быть измельчены или вообще вылететь из клапана. Но чаще всего гораздо проще заменить клапан на новый.

Выводы

Обратный клапан топливной системы является важным агрегатом этой системы, поломка которого может доставить водителю массу проблем. Особенно болезненным это будет во время движения. Поэтому стоит использовать только качественное топливо, а также при малейших признаках неисправности, которые были перечислены выше, проводить диагностику топливной системы.

Ведь проблема может крыться не только в клапане, но и в других мелких деталях. Диагностика на СТО практически всегда выявляет такие неисправности, поэтому не стоит забывать о своевременном техническом обслуживании автомобиля, даже если все кажется исправным. Удачи и легких дорог!

Пожалуйста, оцените этот материал!

Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Неисправность Регулятора Давления Топлива. 4 Признака

Неисправности регулятора давления топлива приводят к тому, что двигатель запускается с трудом, имеет «плавающие» холостые обороты, машина теряет динамические характеристики, иногда с топливных шлангов подтекает топливо. Как правило, устанавливается регулятор давления топлива (сокращенно — РДТ) на топливной рампе и представляет собой вакуумный клапан. В некоторых моделях автомобилей РДТ врезается в топливный шланг обратной подачи топливной системы. Чтобы определить что неисправность топливной системы заключается в неисправном регуляторе давления необходимо провести ряд несложных проверок.

Содержание:

Где находится регулятор давления топлива

Чтобы найти место установки регулятора давления топлива, разберемся что он собой представляет и для чего нужен. Это поможет в дальнейших поисках и диагностике.

Первое, что нужно знать — бывает два основных типа РДТ — механический (старого образца) и электрический (нового образца). В первом случае — это вакуумный клапан, задача которого заключается в перепускании излишков топлива при чрезмерном давлении обратно в топливный бак через соответствующий шланг. Во втором — это датчик давления топлива, который передает к ЭБУ соответствующую информацию.

Как правило, регулятор давления топлива находится непосредственно на топливной рампе. Другой вариант его размещения — топливный шланг обратной подачи системы питания. Еще существует вариант — расположение регулятора непосредственно в топливном баке на модуле насоса. В таких системах отсутствует шланг обратной подачи топлива за ненадобностью. Подобная реализация имеет несколько преимуществ, среди которых упрощение конструкции (отсутствие лишнего трубопровода), лишнее топливо не попадает в подкапотное пространство, топливо меньше нагревается и не так испаряется.

Как работает регулятор давления топлива

Конструкционно клапан старого образца (устанавливаемых на бензиновые авто) имеет собственный корпус, внутри которого находятся клапан, мембрана и пружина. В корпусе имеется три вывода для топлива. Через два из них бензин проходит через регулятор давления, а третий вывод непосредственно связан со впускным коллектором. На низких (в том числе холостых) оборотах двигателя давление топлива в системе невелико и оно все уходит в мотор. При повышении оборотов соответствующее давление увеличивается, в коллекторе, то есть, на третьем выводе РДТ создается разрежение (вакуум), которое при определенном значении преодолевает силу сопротивления его пружины. Таким образом создается движение мембраны и открывание клапана. Соответственно, излишнее дизельное топливо получает доступ ко второму выводу регулятора и через обратный шланг уходит обратно в топливный бак. По причине описанного алгоритма нередко регулятор давления топлива называют еще обратным клапаном.

Что касается датчика давления топлива, то он немного сложнее. Так, он состоит из двух частей — механической и электрической. Первая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Толщина мембраны зависит от давления, на которое рассчитана топливная система. Электрическая часть датчика — это четыре тензорезистора, соединенных по схеме «мостик Уинстона». На них подается напряжение, и чем больше изгибается мембрана, тем выходное напряжение от них будет больше. И этот сигнал подается на ЭБУ. А в результате электронный блок управления подает соответствующую команду на насос с тем, чтобы он тот подавал лишь необходимое в данный момент количество топлива.

Дизельные двигатели имеют регулятор давления топлива немного другой конструкции. В частности, они состоят из соленоида (катушки) и штока, который уперт в шарик для перекрытия обратной подачи. Сделано это по той причине, что дизельный двигатель в процессе своей работы очень сильно вибрирует, что сказывается на износе классического (бензинового) регулятора топлива, то есть, происходит частичная и даже полная компенсация гидравлических колебаний. Однако место установки его аналогичное — в топливной рампе двигателя. Другой вариант — на корпусе топливного насоса.

Признаки неисправности регулятора давления топлива

Есть пять основных симптомов неисправности регулятора давления топлива (обоих типов), по которым можно судить о полном или частичном выходе из строя этого важного узла. Причем указанные ниже признаки характерны для автомобилей как с бензиновым, так и дизельным двигателем. Однако стоит оговориться, что перечисленные ситуации могут быть признаками поломки и других узлов мотора (топливный насос, забитый топливный фильтр), поэтому желательно выполнять комплексную диагностику, чтобы точно определить его работоспособность. Так, признаки неисправности регулятора давления топлива следующие:

  • Трудный запуск двигателя. Обычно это выражается в долгом кручении стартером при выжатой педали акселератора. Причем это признак характерен при любых внешних погодных условиях.
  • Двигатель глохнет на холостых оборотах. Для поддержания его работы водитель обязан постоянно подгазовывать. Другой вариант — при работе двигателя на холостом ходу обороты обычно «плавающие», нестабильные, вплоть до полной остановки мотора.
  • Потеря мощности и динамики. Проще говоря, машина, «не тянет», особенно при езде в гору и/или в загруженном состоянии. Также теряются динамические характеристики автомобиля, он плохо разгоняется, то есть, при попытке разогнаться происходит глубокий провал оборотов на их высоких значениях.
  • Из топливных шлангов (рампы) подтекает топливо. При этом замена шлангов (хомутов) и других близлежащих элементов не помогает.
  • Перерасход топлива. Его значение будет зависеть как от факторов поломки, так и от мощности двигателя.

Соответственно, при появлении хотя бы одного из перечисленных выше признаков необходимо выполнить дополнительную диагностику, в том числе при помощи электронного сканера ошибок имеющихся в памяти ЭБУ.

Ошибка регулятора давления топлива

В современных автомобилях в качестве регулятора устанавливается датчик давления топлива. При его частичном или полном выходе из строя в памяти электронного блока управления двигателем формируются одна или несколько ошибок, связанные с этим узлом. При этом на приборной панели активируется лампочка неисправности двигателя.

Когда существует неисправность ДРТ, то чаще всего водитель сталкивается с ошибками под номерами p2293 и p0089. Первая имеет название «регулятор давления топлива — механическая неисправность». Вторая — «регулятор давления топлива неисправен». У некоторых автовладельцев при выходе соответствующего регулятора из строя в памяти ЭБУ формируются ошибки: p0087 «давление, измеренное в топливной рампе, слишком низкое по отношению к требуемому» или p0191 «регулятор давления топлива или датчик давления». Внешние признаки указанные ошибок те же, что общие признаки выхода из строя регулятора давления топлива.

Проверка регулятора давления топлива

Проверка работоспособности топливного регулятора давления будет зависеть от того, механический он или электрический. Старый регулятор бензинового двигателя проверить достаточно просто. Действовать нужно по следующему алгоритму:

  • найти в подкапотном пространстве шланг обратной подачи топлива;
  • запустить двигатель и дать поработать ему около одной минуты, чтобы он был уже не холодный, но и еще и недостаточно горячий;
  • с помощью плоскогубцев (аккуратно, чтобы не повредить его!!!) пережать указанный выше шланг обратной подачи топлива;
  • в случае, если двигатель до этого «троил» и плохо работал, а после пережатия шланга заработал хорошо — значит, вышел из строя именно регулятор давления топлива.

Надолго пережимать резиновые топливные шланги нельзя, поскольку в таких условиях создается дополнительная нагрузка на топливный насос, что может в долгосрочной перспективе вывести его из строя!

Как определить работоспособность на инжекторе

В современных инжекторных бензиновых двигателях, во-первых, вместо резиновых топливных шлангов устанавливают металлические трубочки (в связи с высоким давлением топлива и для надежности и долговечности), а во-вторых, монтируют электрические датчики на основе тензорезисторов.

Соответственно, проверка датчика давления топлива сводится к проверке выходного напряжения от датчика при изменении подводимого давления топлива, проще говоря, увеличению/уменьшению оборотов двигателя. Что и даст понять вышел из строя регулятор давления топлива или нет.

Другой метод проверки — с помощью манометра. Так, манометр подсоединяют между топливным шлангом и штуцером. Перед этим обязательно нужно отсоединить вакуумный шланг. Также предварительно необходимо узнать, какое нормальное давление топлива должно быть в двигателе (будет отличаться у карбюраторных, инжекторных и дизельных моторов). Обычно у инжекторных двигателей соответствующее значение находится в диапазоне приблизительно 2,5…3,0 атмосфер.

Нужно запустить двигатель и убедиться по показаниям на манометре, что давление соответствует норме. Далее необходимо немного погазовать. При этом давление немного падает (на десятые доли атмосферы). После чего давление восстанавливается. Далее нужно с помощью тех же плоскогубцев пережать обратный топливный шланг, в результате чего давление возрастет примерно до 2,5…3,5 атмосфер. Если этого не произошло — регулятор вышел из строя. Помните, что на долго пережимать шланги нельзя!

Как проверить на дизеле

Проверка регулятора давления топлива на современных дизельных системах Common Rail ограничивается лишь измерением внутреннего электрического сопротивления индуктивной катушки управления датчика. В большинстве случаев соответствующее значение находится в районе 8 Ом (точное значение необходимо уточнять в дополнительных источниках — мануалах). Если значение сопротивления заведомо занижено или завышено — значит, регулятор вышел из строя. Более детальная диагностика возможна лишь в условиях автосервиса на специализированных стендах, где проверяются не только датчики, но и вся система управления топливной системой Common Rail.

Причины неисправности регулятора топлива

На самом деле причин, по которым вышел из строя регулятор давления топлива не так много. Перечислим их по порядку:

  • Естественный износ. Это наиболее распространенная причина выхода из строя РДТ. Как правило, это случается при пробеге автомобиля около 100…200 тысяч километров. Механическая неисправность регулятора давления топлива выражается в том, что утрачивает эластичность мембрана, может подклинивать клапан, со временем ослабевает пружина.
  • Бракованные детали. Встречается это не так часто, однако зачастую на изделиях отечественных производителей изредка попадается брак. Поэтому желательно покупать оригинальные запчасти импортных производителей или проверять их перед покупкой (обязательно обращать внимание на гарантию).
  • Некачественное топливо. В отечественном бензине и дизельном топливе, к сожалению, нередко допускается чрезмерное присутствие влаги, а также мусора и вредных химических элементов. Из-за влаги на металлических элементах регулятора могут появиться очаги ржавления, которые со временем распространяются и мешают его нормальной работе, например, ослабевает пружина.
  • Забитый топливный фильтр. Если в топливной системе присутствует большое количество мусора, то приведет к засорению в том числе и РДТ. Чаще всего в таких случаях начинает подклинивать клапан, либо изнашиваться пружина.

Как правило, если регулятор давления топлива неисправен, то его не ремонтируют, а меняют на новый. Однако, прежде чем выбрасывать, в некоторых случаях (особенно если речь ), можно попробовать почистить РДТ.

Чистка регулятора топлива

Перед тем как заменить его на новый аналогичный элемент, можно попробовать почистить его, благо процедура эта простая и доступная практически каждому автовладельцу в гаражных условиях. Зачастую для этого пользуются специальными очистителями карбюраторов или карбклинерами (некоторые автолюбители пользуются для аналогичных целей известным средством WD-40).

Чаще (и доступнее) всего — почистить фильтрующую сеточку, которая находится на выводном штуцере регулятора давления топлива. Через нее топливо подается непосредственно в топливную рампу. Со временем она засоряется (особенно, если в бак автомобиля регулярно заливается некачественное топливо с механическими примесями, мусором), что приводит к снижению пропускной способности как регулятора в частности, так и всей топливной системы в целом.

Соответственно, чтобы ее почистить, необходимо демонтировать регулятор давления топлива, разобрать его, и с помощью очистителя избавиться от отложений как на сетке, так и внутри корпуса регулятора (при возможности).

Чтобы избежать засорения регулятора давления топлива, необходимо менять топливный фильтр автомобиля в соответствии с регламентом.

Грязная сетка регулятора топлива

После выполнения чистки сетки и корпуса регулятора их желательно принудительно просушить при помощи воздушного компрессора перед установкой. Если компрессора нет — поместить их в хорошо проветриваемое теплое помещение на время, достаточное для полного испарения влаги с их наружных и внутренних поверхностей.

Еще один экзотический вариант чистки — использование ультразвуковой установки на автосервисе. В частности, ими пользуются для качественной очистки форсунок. Ультразвуком можно «отмыть» мелкие, сильно въевшиеся, загрязнения. Однако тут стоит взвешивать стоимость процедуры очистки и цену новой сеточки или регулятора давления топлива в целом.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Subaru Legacy Outback 2,5 TV › Бортжурнал › Регулятор давления топлива, диагностика и замена.

Всем привет. Хочу немного рассказать о регуляторе давления топлива (далее РДТ) или обратном клапане.

Для тех кому лень много читать. Машина в целом не подавала никаких признаков неисправности, кроме того что долго запускалась после часа и более стоянки, причина оказалась в РДТ, можете сразу перейти к замене с картинками))

Сначала немного теории о предназначение РДТ в топливных системах наших автомобилей (с обычным типом впрыска).
Бензин с помощью насоса поступает в некий резервуар — топливная рампа, к которой подсоединены все форсунки двигателя. Форсунки настроены на работу на определенном давлении топлива. Если значение давления выходит за рамки, то смесеобразование нарушается со всеми вытекающими последствиями. То есть грубо говоря блок управления двигателя сможет скорректировать смесь, путем изменения времени поднятия иглы форсунки, но в очень ограниченных пределах.
Таким образом мы пришли к необходимости поддержания давления в системе на некоем уровне. Конкретные значения можно подсмотреть в мануале, для моего 251 мотора это 2,4-2,5 Атм.
РДТ как раз и призван поддерживать такое давление. Топливный насос в стенку, то есть в замкнутую емкость, может накачать и 5 Атм., но такое большое давление на ни к чему. При превышении давления срабатывает РДТ и сливает часть бензина в обратку, то есть обратно в бак. Этот процесс происходит постоянно.
Важно помнить, что давление в рампе меняется от нагрузки на двигатель, в этой ситуации нам помогает еще одна важная функция РДТ — вакуумная корректировка, осуществляемая за счет разрежения во впускном коллекторе. Когда мы давим на газ, значение разрежения уменьшается, мотору требуется больше бензина, соответственно большее давление в топливной рампе, где нам и помогает регулятор. Он может повысить давление на 0,5 Атм.
Помимо вышеперечисленного, регулятор призван сохранить давление в топливной рампе после того как мы глушим двигатель. Это необходимо для того, чтобы во время следующего запуска двигателя, нам не приходилось заново накачивать давление, необходимое для нормальной работы форсунок.

Теперь поговорим о первичной диагностике, скажем — простом наблюдение за поведением автомобиля. Именно в субару, насос включается на несколько секунд при включении зажигания, далее полноценно начитает работать когда мы поворачиваем ключ на старт, т.е. с первым оборотом стартера. Имея привычку не сразу поворачивать ключ до конца, а давать сработать бензонасосу, можно своевременно и не заметить то что двигатель запускается хуже, не с пол-оборота. А вот если водитель неопытный и сразу крутит ключ на старт, то проблема с неисправным РДТ проявляется во всей красе. Особенно утром, после ночной стоянки, когда регулятор спускает давление в рампе до нуля, хотя должен поддерживать его не менее 12 часов.
(Далее описана процедура диагностики РДТ и топливного насоса. Естественно предварительно необходимо обеспечить чистоту топливных фильтров и целостность резиновых уплотнений с сборках топливных насосов.)
Перед тем как замерять давление топлива, настоятельно рекомендую сбрасывать давление в системе. Это можно сделать сняв фишку с насосной станции и далее завести автомобиль, он проработает пару секунд и заглохнет, так же необходимо открутить пробку бензобака.

Полный размер

фишки бензонасоса под задним сиденьем

А сейчас, о том как без шаманства приговорить к замене РДТ.

1. Подключаем манометр в разрыв напорного шланга. Оцениваем давление топлива в системе. Если ниже нормы — переживаем шланг обратки, давление должно резко подняться до 5 — 6 Атм, если не поднялось — меняем насос.

Полный размер

подключенный манометр

2. Снимаем вакуумный шланг с впускного коллектора или самого регулятора. Давление в топл. системе должно резко подняться примерно на 0,5 Атм. Одеваем обратно. Сам шланг кстати, лучше использовать вазовский силиконовый — очень удобный.

Полный размер

Расположение регулятора

www.drive2.ru

Признаки неисправности регулятора давления топлива

В любой топливной системе двигателя присутствует топливный насос. В бензиновых моторах последнее время устанавливают топливные насосы электрического типа, механические образцы уже устарели и больше не используются на современных транспортных средствах. Механические бензонасосы доживают свой век на автомобилях выпуска прошлого столетия.

Производительность электро бензонасоса должна быть такой, чтобы обеспечить бесперебойную подачу топлива на любых оборотах двигателя и под любой нагрузкой. А как быть, когда мотор работает на холостых или малых оборотах, и порция горючего требуется небольшая? Ведь то давление, которое создается в системе питания двигателя для больших нагрузок, будет избыточным для холостых оборотов. А избыток давления может привести к плачевному результату - к обрыву топливных шлангов или другим поломкам. Для нормальной работы топливной системы и существует регулятор давления топлива.

Что из себя представляет регулятор давления топлива

Регулятор давления топлива (РДТ) - это вакуумный клапан, он перепускает излишки топлива через обратный шланг в топливный бак. РДТ представляет собой корпус, в котором находится клапан, мембрана и пружина. Также в корпусе есть три вывода: два вывода для прохождения топлива через регулятор, третий связан с впускным коллектором. При увеличении оборотов двигателя создавшееся в коллекторе разряжение (на третьем выводе) преодолевает силу пружины и двигает мембрану, тем самым приоткрывая клапан. Лишнее топливо получает доступ ко второму выводу и уходит обратно в бензобак. Нередко РДТ еще называют обратным клапаном.

Как правило, обратный клапан располагается на топливной рампе, также он может врезан топливный шланг обратной подачи системы питания.

Причины неисправностей регулятора давления топлива

Выйти РДТ может по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На заграничных моделях брака значительно меньше, но можно приобрести дефектный РДТ, покупая неоригинальную запасную часть.

В основном обратный клапан ломается по причине естественного старения. Допустим, это может случиться после ста тысяч пробега или больше. Следует заметить, что отказы обратных клапанов встречаются не часто. Чаще всего в РДТ рассыхается от времени мембрана, реже подклинивает клапан, и еще реже ломается или ослабевает пружина.

Выход датчика из строя может происходить из-за некачественного бензина. К примеру, зимой топливо было залито с водой, и вода попала в регулятор. В случае, если топливный фильтр не заменили вовремя, грязь попадает в детали системы питания, в том числе и в регулятор. В таком случае чаще всего подклинивает клапан РДТ. Что может быть с пружиной, трудно представить, но видимо, ее поломки все же иногда происходят.

Характерные признаки неисправностей регулятора давления топлива

По каким признакам можно определить, что РДТ не работает:

  • двигатель очень трудно запускается, нужно долго крутить стартером и при этом держать нажатой педаль газа, для того, чтобы мотор завелся;
  • двигатель неустойчиво работает на холостых оборотах или обороты очень низкие, мотор часто глохнет. При этом он совсем не набирает мощность, при попытке газовать получается глубокий провал;
  • двигатель спам резко меняет обороты, особенно это заметно на холостом ходу:
  • с топливных шлангов подтекает топливо. Попытки подтянуть и заменить хомуты, заменить шланги не помогают.
Как проверить регулятор давления топлива на исправность

Регулятор давления топлива не относится к электрическим датчикам, и проверить его с помощью приборов нельзя. Следует учесть и то, что РДТ не разбирается и не ремонтируется. Кто-то пишет, что можно отремонтировать обратный клапан топлива. Хотелось бы посмотреть, как это выглядит, и где можно купить ремкомплект. Как правило, РДТ стоит недорого, и даже по этой причине его не стоит чинить, если бы он был пригоден для ремонта.

Убедиться в исправности регулятора можно, проверив давление в топливной системе. Обычно это делают механическим манометром, который подключают к системе питания двигателя.

Замер производят следующим образом:

  1. подсоединяют манометр к топливной системе;
  2. запускают двигатель и смотрят на показания манометра.

Стандартное давление в системе для легкового автомобиля обычно находится в пределах 3 кг/см2. При остановке двигателя давление не должно сразу падать - регулятор перекрывает обратку. Если стрелка манометра быстро уходит к нулю, скорее всего РДТ неисправен.

Еще один способ проверки: если во время работы двигателя удастся пережать шланг обратной подачи топлива, то при исправном регуляторе давление в топливной системе должно увеличиться. Показание стрелки прибора зависит от степени пережатия. Но есть такие иномарки, где пережать обратку не получится - вместо резиновых шлангов стоят металлические трубки, или шланги очень короткие.

В некоторых случаях, пережав обратный шланг, убедиться в неисправности РДТ можно и без манометра. Но это только при одном признаке - когда двигатель троит и совсем не развивает обороты. Если при пережатии обратки начинают работать все цилиндры и мотор приобретает нужную мощность - точно, неисправен РДТ, его необходимо заменить.


avto-kuplya.ru

Проверка топливной системы — Mitsubishi Lancer, 1.6 л., 2006 года на DRIVE2

Всем привет! Давно хотел проверить топливную систему, а тут и повод появился-запах бензина из выхлопа, много дыма+я все еще в стадии настройки вал-паук-коллектор, и при этом yegik написал, что по ходу форсунки льют.
Купил манометр, тройник, шланги, подключил, завел-2.65атм-как по мануалу, потом выдернул ваккумную трубку из клапана обратки-3.2атм-ровно как по мануалу. Напомню, что у меня стоит клапан обратки GM 96334068. Далее чтобы проверить герметичность обратного клапана даванул компрессором в бензонасос-2.8атм держит без проблем, давление не падает.
Но заметил, что при глушении машины давление топлива быстро падает, с 2.65 до 1атм примерно за минуту, до 0.4 за пять минут, подумал, что форсунки жестко пропускают. Заказал оригинал б/у 4шт, продавец сказал что пробег около 76тыс.км, выслал в сборе с рампой и клапаном обратки. Когда пришли форсунки, в клапане обратки в ввакуммной трубке было масло-пробег-то может быть и 76тыс, но за тачкой с которой сняли эти форсы явно не следили. Такие форсы понятно я поставить не мог, начал искать стенд для проверки, позвонил в разные сервисы-нигде нет этого стенда, зато полно услуг по чистке форсунок, нашел один-сказали, что он заточен только под тазофосы.
Пришлось самому мастерить этот стенд, только не нашел у нас генератор импульсов, чтоб имитировать динамический режим, имитировал его рукой))) Сделал подставку для рампы, рабочая жидкость винс, через бутылку компрессором создавал давление, провода на форсы кинул от аккума, на минус поставил кнопку от звонка. Качал 2.6-3атм и смотрел качество распыла и производительность, проверил все 8 форсунок, оказалось все восемь-герметичны, 2 родные у меня распыпяют нормальро-две ровные слегка распыляющие струйки, 2 другие-с одной стороны струя как иголка без распыла, с другой типа тумана, то же самое с купленными форсами. Оказалось, что все 8 форсунок одинаковой производительности, боялся, что будут разной. Таким образом выбрал 4 хорошие форсунки, еще раз их проверил и поставил. Вообщем через форсунки я прогнал около 20л винса (около 20 раз его заливал), и могу сказать, что он не особо эффективен, 4 форсунки, которые лили как попало, так и лили без изменений, возможно нужно было через генератор импульсов их гонять, чтоб частота открытия и закрытия их была выше.
На текущий момент наблюдаю за машиной-бензом не воняет дыма от выхлопа стало меньше, двигатель стал работать ровно как часы (до этой процедуры работал с небольлими перебойчиками), расход тоже немного уменьшился. Так же можно сделать вывод о том, что клапан обратки GM 96334068 полный аналог нашего родного клапана, встает с минимальным колхозом-подпилить ушки.
Ну и немного фото, которые успел сделать.

Полный размер

Подключение манометра к топливной магистрали.

Полный размер

На заведенном моторе

Полный размер

С отключенной ваккумной трубкой

Полный размер

Давлю в бензонасос

Полный размер

В бутылку наливаем рабочую жидкость, к верхнему соску-компрессор, снизу через фильтр в рампу

Полный размер

Кнопка звонка)))

Полный размер

Клапан обратки заглушил. В рампе был кусок топливной магистрали, к ней трубку из бытылки с винсом.

www.drive2.ru

Регулятор давления топлива — Лада 2110, 1.6 л., 2006 года на DRIVE2

Замечено пшикание паров при откручивании крышки бензобака, а также давление в рампе ниже 2,8атм при включении зажигания, ниже падать не должно. Значит не исправен регулятор давления! Убеждаемся в своих догадках на просторах интернета.
Читаем ниже

Какое допустимое давление в топливной рампе ?
Чем больше, тем лучше. Кашу маслом не испортишь.
Пример, когда проблем в топливной системе нет: при работе на холостых давление — 2.5атм, при снятии трубки с регулятора 3.3атм, а при пережатии сливной трубки 7атм. При подгазовке подпрыгивает до 3атм и обратно восстанавливается на 2.5атм.

Как определить состояние регулятора давления топлива (РДТ) ?
подключение бензонасоса без запуска двигателя определить неисправность РДТ можно двумя способами:
Если давление на неработающем двигателе с включенным бензонасосом ниже 2.8атм. Чтобы включить бензонасос напрямую не заводя двигатель, тогда на диагностической колодке замыкаем самые ближние контакты к рычагу переключения передач.
Выключаем бензонасос. Давление в рампе должно упасть примерно на 0.7атм и остаться на этом уровне. Если не держит давление в топливной системе и сразу падает на ноль, тогда неисправен РДТ либо обратный клапан насоса (находится в тыльной стороне моторчика бензонасоса, менять насос из-за него не целесообразно). Не исключайте трещин в топливной магистрали или плохое состояние форсунок (бензин течет внутрь)
(Взято с лада2111.рф)

В результате бензин через форсунки не течет, давление держится как нужно.

Купил новую крышку в бак и регулятор давления!

насос

регулятор давления, установлен в бензонасосе.

Цена вопроса: 520 ₽

www.drive2.ru

Признаки неисправности регулятора давления топлива

Диагностика и ремонт4 февраля 2018

Топливная магистраль и рампа инжектора, питающего форсунки двигателя, работают под давлением порядка 3 Бар. Поскольку подачей бензина занимается электрический насос, в системе задействован специальный клапан, ограничивающий напор горючего. Иначе распылители станут протекать, а мотор – захлебываться переобогащенной смесью. Чтобы избежать проблем с топливоподачей, нужно своевременно диагностировать признаки неисправности регулятора давления топлива (сокращенно – РДТ) и знать способы ее устранения.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

  1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
  2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
  3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

  1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
  2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
  3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Справка. Первая схема с регулятором внутри бензобака внедрена на всех автомобилях ВАЗ российского производства.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

  • цилиндрический корпус с патрубками для подключения подающей и обратной линии;
  • мембрана, соединенная с запирающим штоком;
  • седло клапана;
  • пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Симптомы неисправности элемента

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

  1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
  2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Примечание. Как правило, первая неполадка сопровождается быстрым падением давления в системе после отключения электробензонасоса.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

  • холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
  • «провалы» в процессе разгона и рывки при движении в гору;
  • автомобиль часто глохнет на холостом ходу;
  • расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

  1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
  2. Мотор плохо заводится «на горячую», выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
  3. Заметно увеличивается расход.
  4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Причины и способы устранения неполадок

При обнаружении вышеперечисленных признаков следует проверить работоспособность РДТ одним из предлагаемых способов:

  • измерьте давление в топливной рампе, его величина должна составлять не менее 3 Бар;
  • отыщите шланг обратки и аккуратно передавите его пассатижами на работающем моторе;
  • отключите от регулятора вакуумный патрубок, ведущий от коллектора.

Самый надежный способ – измерение с помощью манометра. Прибор подключается к штуцеру на топливной рампе, проверка выполняется на работающем двигателе. Если давление ниже 3 Бар, дополнительно проверьте бензонасос – возможно, агрегат потерял производительность. Для диагностики понадобится тройник с манометром, врезанный в подающую линию. Если насос дает 3 Бар и больше, меняйте РДТ.

Причины потери работоспособности клапана выглядят так:

  • пружина потеряла упругость и позволяет мембране перепускать топливо при невысоком напоре;
  • загрязнение некачественным бензином;
  • заклинивание штока.

В силу особенностей конструкции (корпус элемента завальцован) ремонт регулятора давления топлива в большинстве случаев невозможен, деталь придется менять. Вариант промывки и продувки помогает лишь при засорах внутри элемента.

Передавливание обратной линии делается на холостых оборотах мотора, желательно – «на холодную». Если работа двигателя стабилизировалась, существует проблема с РДТ или насосом. Чтобы определить «виновника», все равно потребуется измерить давление на подаче. Снятие вакуумной трубки от коллектора пробуйте делать на повышенных оборотах – если клапан пришел в негодность, поведение силового агрегата не изменится.

autochainik.ru

предназначение, расположение, неполадки — Auto-Self.ru

Предохранительный клапан топливной системы

Не стоит говорить о том, что топливные системы автомобиля (ТС) являются довольно сложными устройствами, к которым без специфических знаний лучше не приближаться. С другой стороны, знание матчасти и кое-какой опыт, уже рассматривается, как возможность самостоятельно отремонтировать тот или иной дефект. Например, если внимания требует обратный клапан топливной системы.

Конструкция

Любой обратный клапан (ОК) – это не что иное, как элемент, обеспечивающий движение топлива в одном направлении. Он может перекрывать слив неиспользуемого горючего обратно в топливный бак.

Конструкция его, как правило, подразумевает наличие откалиброванного седла из мягкого металла. Клапан пропускает бензин или солярку в одном направлении, но при остановке двигателя клапан автоматически запирается, и движение жидкости прекращается.

Клапан топливной системы и трубка

Несмотря на простоту конструкции перепускного клапана, его неполадка или банальное отсутствие в системе способно привести к большим трудностям. К примеру, невозможно нормальное функционирование мотора, его запуск усложняется.

Не нужно при этом путать ОК с редукционным клапаном. Последний отвечает за стабильность давления, хотя и функционирует в паре с обратным клапаном.

Подробнее о редукционном клапане. Он отвечает за выравнивание давления на участке топливной рампы, там где топливная жидкость поступает в форсунки. Если бы не было этого клапан, форсунки получали бы горючее под разными давлениями или без него, вследствие чего не могли бы передавать бензин дальше, в камеру.

Редукционный клапан или регулятор давления

Регулятор прекращает подачу горючего на форсунки, когда останавливается двигатель и отключается зажигание. Просто срабатывает запорный механизм, который отсекает часть линии горючего. Бензин остаётся только на участке между топливным насосом и рампой, если исправен ОК. Если нет, топлива в системе не будет, оно утечёт обратно в бак.

Расположение

Устанавливаться ОК может в разных местах: в корпусе топливного насоса, на рампе или просто между баком и форсунками. Точное местоположение зависит от конкретной модели авто.

К примеру, на большинстве дизельных машин ОК ставится между подкачивающим устройством низкого давления и ТНВД. Здесь он отвечает помимо своих основных функций за стабильность давления на входе ТНВД. Примеры: КАМАЗ, Татра, грузовики Ман и т.д.

Где находится обратный клапан топливной системы

А вот в КамАЗах, предназначенных для эксплуатации в арктических условиях, в системах грузовиков Магирус, обратный клапан установлен перед системой подогрева.

На Вазах с инжекторами, оснащёнными 16-клапанными моторами, ОК устанавливается либо в топливном насосе, либо на рампе. А вот в карбюраторных Ваз старого типа, на «классике» — его нет. Зато функция предусмотрена. Роль ОК играет сам топливный насос, установленный на БЦ.

Заботливые владельцы старых машин, в том числе Мазды 323 и Опеля Кадет сами модернизируют топливные системы, устанавливая обратные клапаны ближе к карбюратору или инжектору. Тем самым, облегчается пуск двигателя, ведь горючее больше не сливается обратно в бак, даже при самых низких температурах или разгерметизации каких-либо соединений.

Неполадки

Почему ОК выходит из строя. Такое происходит довольно часто, так как на рынке сегодня в процентном отношении больше стало брака. Китайские подделки по низкой и средней стоимости привлекают внимание автомобилистов, не подозревающих подвоха. Стоит установить такую деталь, и уже через некоторое время возникают неполадки.

Как проверить обратный клапан топливной системы

Если деталь качественная, то неисправность возникает по естественной причине – вследствие износа. Как правило, портится либо пружина, либо мембрана. Полностью отказывает клапан крайне редко, что делает ему честь.

Ещё одна распространённая причина выхода из строя, наблюдаемся в последнее время, это низкое качество топливо. Бензин или солярка, смешанная с водой, губительны для многих деталей топливной системы.

Характерные признаки неисправности ОК выглядят так:

  • неожиданно меняются обороты в режиме ХХ;
  • запуск мотора происходит только после нажатия на педаль газа, хотя раньше он заводился одним лишь кручением стартера;
  • на низких оборотах двигатель функционирует крайне нестабильно;
  • из подающих и обратных топливных трубок утекает жидкость, хотя герметизация шлангов не вызывает сомнений.

ОК имеет механическую конструкцию. С одной стороны, кажется, что это хорошо, и его можно починить легко, если разбираться в механике. На самом деле элемент неразборный, и невозможно провести диагностику его функциональности с помощью электронных приборов, датчиков, например.

Способы проверки работоспособности ОК

Для определения исправности клапана применяются различные методы. Один из них основан на проверке уровня давления. Измеряется он манометром, подключённым к той части системы, которая обеспечивает подпитку двигателя бензином. Нормальный уровень давления должен составлять 3 кг/см2 (легковые авто). Также, уровень не должен резко снижаться при остановке двигателя. В противном случае это тоже указывает на неисправность клапана «обратки».

Манометр

Некоторые эксперты советуют проверять ОК, путём сжатия шланга «обратки». В этом случае, если с клапаном всё в порядке, уровень давления должен повыситься. Способ подходит для тех машин, в которых «обратка» выполнена из резинового шланга. Однако многие автомобили оснащены металлическими трубками или «обратка» чересчур короткая, пережать её не получается.

Существует ещё один способ диагностики, без манометра, подходящий для моторов, нестабильно работающих и плохо набирающих обороты. Опять же, пережимается «обратка». Одновременно нужно следить за работой ДВС. Если обороты двигателя повышаются, и все цилиндры нормально функционируют, скорее всего, ОК неисправен.

Очевидно, что от испорченного клапана ничего хорошего ждать не стоит. Падение оборотов двигателя, нестабильная работа цилиндров, затруднённый пуск, завоздушивание – всё это придёт рано или поздно, если не работает клапан.

Пережать обратку

Интересно будет рассмотреть причину завоздушивания системы, которая открывает глаза на принцип работы ОК. После остановки двигателя топливная жидкость в некотором количестве должна оставаться в камере, ожидая следующего пуска. Если клапана нет, или он испорчен, бензин/солярка уходят обратно в бак, а их место занимает воздух. Пока не развоздушить систему, не привести в норму давление, мотор не заведётся.

Установка дополнительного ОК

Рекомендуется, как вариант модернизации системы, в которой родной клапан больше не держит (или его нет вообще). Только нужно постараться выбрать качественный клапан, и размеры сечения должны подходить. Например, некоторые модели вазовских клапанов не подходят на иномарки. Установить их можно, но держат они недолго. Как только резко ускоряешься или поднимаешься в гору, клапан проскакивает, автомобиль начинает захлёбываться.

Лучше будет купить ОК с разбора. Найти топливный насос конкретной модели авто, проверить клапан, если он работает, взять. При этом неважно, работает сам насос или нет. Главное, чтобы держал клапан.

Обратный клапан топливной системы Нексия

Остаётся врезать клапан в линию, в любом удобном месте. Например, между бензонасосом и фильтром. Затем проверить на горке или при ускорении, не захлёбывается ли машина.

Видео: как проверить предохранительный клапан

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

auto-self.ru

Признаки неисправности регулятора давления топлива

Регулятор давления топлива является элементом системы питания инжекторного двигателя, который позволяет поддерживать необходимое давление горючего в топливных форсунках на разных режимах работы ДВС. Другими словами, от исправности регулятора давления топлива (РДТ) зависит общая производительность форсунок и стабильность работы мотора.

С учетом того, что регулятор давления фактически является мембранным клапаном, выход данного элемента из строя может сильно влиять на работу двигателя. В этой статье мы рассмотрим принцип работы регулятора, выделим основные признаки его неисправностей, а также поговорим о том, как проверить регулятор давления топлива.

Содержание статьи

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

  • Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
  • В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Еще одним вариантом регулировки давления является электронная схема, которая конструктивно не имеет механического регулятора. Давление топлива в таких системах контролируется электробензонасосом, на котором электронная система управления определяет напряжение, регулирует количество подаваемого горючего и т.д. Данное решение (датчик регулятора давления топлива) позволяет уменьшить степень нагрева топлива, обеспечивает максимальную экономичность.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива.  Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы.  В списке основных признаков специалисты отмечают:

  • неустойчивую работу на ХХ, агрегат глохнет на холостых;
  • потерю мощности, заметное повышение расхода топлива;
  • замедленные реакции на нажатие педали газа;
  • рывки и провалы во время разгона, в момент перегазовки;
  • автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Также стоит отметить, что возможно и снижение пропускной способности, а также закупорка РДТ. При такой неисправности двигатель глохнет независимо от режима работы ДВС. Если регулятор сильно забит, тогда давление в системе растет и горючее начинает выливаться через уплотнительные элементы в местах соединений. Дело в том, что производители автомобилей всегда учитывают вероятность снижения производительности насоса и форсунок. Для решения задачи бензонасос всегда качает топливо «с запасом». Если слив в возвратную магистраль по каким-либо причинам затруднен, тогда избытку горючего не удается вернуться в топливный бак, давление в результате растет.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями  бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр). Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

  1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
  2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в  системе питания двигателя.  Для решения задачи необходимо открутить гайку, при помощи которой  крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
  3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Читайте также

krutimotor.ru

Обратный клапан топливной системы: как проверить клапан

Предохранительный клапан топливной системы

Не стоит говорить о том, что топливные системы автомобиля (ТС) являются довольно сложными устройствами, к которым без специфических знаний лучше не приближаться. С другой стороны, знание матчасти и кое-какой опыт, уже рассматривается, как возможность самостоятельно отремонтировать тот или иной дефект. Например, если внимания требует обратный клапан топливной системы.

Конструкция

Любой обратный клапан (ОК) – это не что иное, как элемент, обеспечивающий движение топлива в одном направлении. Он может перекрывать слив неиспользуемого горючего обратно в топливный бак.

Конструкция его, как правило, подразумевает наличие откалиброванного седла из мягкого металла. Клапан пропускает бензин или солярку в одном направлении, но при остановке двигателя клапан автоматически запирается, и движение жидкости прекращается.

Клапан топливной системы и трубка

Несмотря на простоту конструкции перепускного клапана, его неполадка или банальное отсутствие в системе способно привести к большим трудностям. К примеру, невозможно нормальное функционирование мотора, его запуск усложняется.

Не нужно при этом путать ОК с редукционным клапаном. Последний отвечает за стабильность давления, хотя и функционирует в паре с обратным клапаном.

Подробнее о редукционном клапане. Он отвечает за выравнивание давления на участке топливной рампы, там где топливная жидкость поступает в форсунки. Если бы не было этого клапан, форсунки получали бы горючее под разными давлениями или без него, вследствие чего не могли бы передавать бензин дальше, в камеру.

Редукционный клапан или регулятор давления

Регулятор прекращает подачу горючего на форсунки, когда останавливается двигатель и отключается зажигание. Просто срабатывает запорный механизм, который отсекает часть линии горючего. Бензин остаётся только на участке между топливным насосом и рампой, если исправен ОК. Если нет, топлива в системе не будет, оно утечёт обратно в бак.

Расположение

Устанавливаться ОК может в разных местах: в корпусе топливного насоса, на рампе или просто между баком и форсунками. Точное местоположение зависит от конкретной модели авто.

К примеру, на большинстве дизельных машин ОК ставится между подкачивающим устройством низкого давления и ТНВД. Здесь он отвечает помимо своих основных функций за стабильность давления на входе ТНВД. Примеры: КАМАЗ, Татра, грузовики Ман и т.д.

Где находится обратный клапан топливной системы

А вот в КамАЗах, предназначенных для эксплуатации в арктических условиях, в системах грузовиков Магирус, обратный клапан установлен перед системой подогрева.

На Вазах с инжекторами, оснащёнными 16-клапанными моторами, ОК устанавливается либо в топливном насосе, либо на рампе. А вот в карбюраторных Ваз старого типа, на «классике» — его нет. Зато функция предусмотрена. Роль ОК играет сам топливный насос, установленный на БЦ.

Заботливые владельцы старых машин, в том числе Мазды 323 и Опеля Кадет сами модернизируют топливные системы, устанавливая обратные клапаны ближе к карбюратору или инжектору. Тем самым, облегчается пуск двигателя, ведь горючее больше не сливается обратно в бак, даже при самых низких температурах или разгерметизации каких-либо соединений.

Неполадки

Почему ОК выходит из строя. Такое происходит довольно часто, так как на рынке сегодня в процентном отношении больше стало брака. Китайские подделки по низкой и средней стоимости привлекают внимание автомобилистов, не подозревающих подвоха. Стоит установить такую деталь, и уже через некоторое время возникают неполадки.

Как проверить обратный клапан топливной системы

Если деталь качественная, то неисправность возникает по естественной причине – вследствие износа. Как правило, портится либо пружина, либо мембрана. Полностью отказывает клапан крайне редко, что делает ему честь.

Ещё одна распространённая причина выхода из строя, наблюдаемся в последнее время, это низкое качество топливо. Бензин или солярка, смешанная с водой, губительны для многих деталей топливной системы.

Характерные признаки неисправности ОК выглядят так:

  • неожиданно меняются обороты в режиме ХХ;
  • запуск мотора происходит только после нажатия на педаль газа, хотя раньше он заводился одним лишь кручением стартера;
  • на низких оборотах двигатель функционирует крайне нестабильно;
  • из подающих и обратных топливных трубок утекает жидкость, хотя герметизация шлангов не вызывает сомнений.

ОК имеет механическую конструкцию. С одной стороны, кажется, что это хорошо, и его можно починить легко, если разбираться в механике. На самом деле элемент неразборный, и невозможно провести диагностику его функциональности с помощью электронных приборов, датчиков, например.

Способы проверки работоспособности ОК

Для определения исправности клапана применяются различные методы. Один из них основан на проверке уровня давления. Измеряется он манометром, подключённым к той части системы, которая обеспечивает подпитку двигателя бензином. Нормальный уровень давления должен составлять 3 кг/см2 (легковые авто). Также, уровень не должен резко снижаться при остановке двигателя. В противном случае это тоже указывает на неисправность клапана «обратки».

Манометр

Некоторые эксперты советуют проверять ОК, путём сжатия шланга «обратки». В этом случае, если с клапаном всё в порядке, уровень давления должен повыситься. Способ подходит для тех машин, в которых «обратка» выполнена из резинового шланга. Однако многие автомобили оснащены металлическими трубками или «обратка» чересчур короткая, пережать её не получается.

Существует ещё один способ диагностики, без манометра, подходящий для моторов, нестабильно работающих и плохо набирающих обороты. Опять же, пережимается «обратка». Одновременно нужно следить за работой ДВС. Если обороты двигателя повышаются, и все цилиндры нормально функционируют, скорее всего, ОК неисправен.

Очевидно, что от испорченного клапана ничего хорошего ждать не стоит. Падение оборотов двигателя, нестабильная работа цилиндров, затруднённый пуск, завоздушивание – всё это придёт рано или поздно, если не работает клапан.

Пережать обратку

Интересно будет рассмотреть причину завоздушивания системы, которая открывает глаза на принцип работы ОК. После остановки двигателя топливная жидкость в некотором количестве должна оставаться в камере, ожидая следующего пуска. Если клапана нет, или он испорчен, бензин/солярка уходят обратно в бак, а их место занимает воздух. Пока не развоздушить систему, не привести в норму давление, мотор не заведётся.

Установка дополнительного ОК

Рекомендуется, как вариант модернизации системы, в которой родной клапан больше не держит (или его нет вообще). Только нужно постараться выбрать качественный клапан, и размеры сечения должны подходить. Например, некоторые модели вазовских клапанов не подходят на иномарки. Установить их можно, но держат они недолго. Как только резко ускоряешься или поднимаешься в гору, клапан проскакивает, автомобиль начинает захлёбываться.

Лучше будет купить ОК с разбора. Найти топливный насос конкретной модели авто, проверить клапан, если он работает, взять. При этом неважно, работает сам насос или нет. Главное, чтобы держал клапан.

Обратный клапан топливной системы Нексия

Остаётся врезать клапан в линию, в любом удобном месте. Например, между бензонасосом и фильтром. Затем проверить на горке или при ускорении, не захлёбывается ли машина.

Видео: как проверить предохранительный клапан

ozapuske.ru

Топливный обратный клапан - где расположен и как ремонтировать

Главная » Советы по ремонту » Топливный обратный клапан — где расположен и как ремонтировать

просмотров 22 032

Где находится обратный клапан топлива

Давайте выясним, где находится клапан топливной системы различных автомобилей.

  • В силовых установках с инжектором может стоять в корпусе бензинового насоса.
  • Монтируется на топливной раме или устанавливается непосредственно в топливном проводе. Это место между баком для бензина и топливными форсунками.

На дизельных силовых установках механическая конструкция прячется между ТНВД и насосом низкого давления. Такое расположение продукта позволяет создавать стабильное давление на выходе в НВД (насос высокого давления).

Система хорошо себя зарекомендовала:

  • на отечественном грузовике: КАМАЗ 740;
  • чешской косолапой Татре;
  • на Мане;
  • и Рено Магнум.

В дизельных установках, где предусмотрена система подогрева перед запуском, топливный обратный клапан стоит перед системой подогрева. Характерным примером могут служить те же КамАЗы или Магирусы, работающие в районах Крайнего Севера.

На отечественных легковых автомобилях, таких как ВАЗ 2110 и 2114 с шестнадцатью клапанами, механическая конструкция стоит в бензиновом насосе и на топливной раме. Это аналог монтажа дизеля.

Сегодня на наших дорогах ещё бегают старенькие карбюраторные авто с задним приводом: восьмёрки и девятки (ВАЗ 2108 и ВАЗ 2109). На них, роль обратного устройства, отведена непосредственно бензиновому насосу.

Он стоит на блоке цилиндров и препятствует прохождению горючего в обратном направлении: в топливный бак.

Система подачи топлива автомобильных бензиновых и дизельных силовых агрегатов – это сложное в техническом плане устройство, которое без знания не стоит приближаться. А тем более, пытаться самостоятельно провести техническое лечение.

Важную роль в регулярной подаче топлива играет обратный клапан. Давайте сфокусируем своё внимание на его устройстве, установке в автомобиле. Рассмотрим неполадки и характерные признаки неисправности. А также определимся со способами его проверки.

Справка

Многим известно, что клапан топливной системы агрегирует:

  1. С карбюраторными силовыми агрегатами, работающими на бензине.
  2. С моторами, обеспеченными инжектором.
  3. С системами питания силовых установок, где применяется в качестве горючего, дизельное топливо.

В устройстве механической конструкции нет ничего сложного. Это устройство шарикового типа с седлом, которое изготавливают из мягкого металла, с максимально точной балансировкой. Горючее беспрепятственно проходит через топливный клапан в одном направлении. Давление, которое создается, препятствует поступлению бензина или солярки обратно в топливный бак, так как неразборная конструкция запирается.

При всей свей простоте, устройство может причинить немало хлопот новичку и опытному водителю. Поэтому, необходимо знать его возможные капризы и способы ликвидации поломок. Но прежде всего, понимать, где устанавливается механическая конструкция.

«Не следует путать понятие обратного клапана топливной системы с редукционным устройством».



Обращаем ваше внимание.

Если топливный обратный клапан теряет свою герметичность, происходит несанкционированное поступление бензина обратно в бак. В этом случае запуск силового агрегата возможен при ручной подкачке.

Если запуск мотора был затруднён, умельцы ставили (врезали) механическую конструкцию в систему питания, ближе к карбюратору.

Это давало возможность без труда завести мотор даже при отрицательных t0. Примером могут служить: повидавшие на своём веку старенькие Опеля (Кадеты) и 323 Мазды.

Неполадки обратного клапана

По какой причине клапан топливной системы выходит из строя. Давайте разбираться вместе. Сегодня известны три явные причины отказа в работе.

  1. Установка некачественного китайского товара, который быстро выходит из строя. В основном, это подделки под определённый бренд.
  2. Вторая причина – это естественный износ продукта. В этом случае из строя выходит или пружина, или мембрана. Заметим, что сам клапан крайне редко выходит из строя.
  3. Ещё одна беда для неразборной механической конструкции – это некачественное топливо.

Определившись с возможными неполадками, давайте перейдём к признакам, указывающим на проблему.

Характерные признаки неисправности обратного клапана

Это может быть:

  • неожиданная смена оборотов силового агрегата при запуске или во время движения;
  • пуск двигателя возможен при нажатии на педаль акселерата. Хотя до этого силовой агрегат приводился в действии с помощью стартера;
  • нестабильная работа мотора на низких или холостых оборотах;
  • потеря топлива, которая уходит через подающие или обратные трубки. При этом герметизация топливных шлангов не нарушена.

В нашем случае неразборная механическая конструкция поддаётся лёгкой починке. Это с одной стороны. С другой стороны, проблему невозможно определить с помощью сканирования. Далее рассмотрим варианты проверки устройства.

Каким способом можно проверить обратный клапан

Выяснить в каком состоянии находится топливный клапан, можно следующим образом.

Используя манометр, проверить давление. Оно должно быть в пределах 3 кг на см2. Это показатели для легковых автомобилей.

Выяснить, как работает устройство, можно пережав «обратные» шланги для топлива. Если неразборная механическая конструкция в порядке давление должно вырасти.

К сведению.

Этот способ только для автомобилей, в которых установлены резиновые шланги.

Самостоятельную диагностику можно провести без использования манометра. Это касается проблемы нестабильной работы ДВС (двигателя внутреннего сгорания) и плохо набирающего обороты. Пережав резиновый шланг перемещающий топливо в обратном направлении необходимо обратить внимание на работу двигателя. Если обороты повышаются, а цилиндры мотора работают в плановом режиме, значит обратный клапан неисправный.

По какому пути пойти

Существуют два варианта ликвидации проблемы. Отдать автомобиль на СТО и ждать выполнения ремонта. При этом необходимо выложить определенную сумму денег, жалко.

Обладая знаниями и разбираясь в устройстве автомобиля ремонт можно провести самостоятельно. Экономия денег на лицо. Однако есть вероятность наступить на подводный камень. Не справиться с проблемой.

Тогда придётся выложить дополнительные деньги на ремонт в специализированном центре, как вам такая перспектива. В любом случае решение принимать вам.

Специалисты рекомендуют не изобретать велосипед, а отдать авто профессионалам, которые выполнят замену быстро, с гарантией качества.

Определитесь, что для вас важнее: экономия или стабильная работа силового агрегата, удачи всем!

Проголосуйте, понравилась ли вам статья? Загрузка...

remontpeugeot.ru

Обратный клапан топливной системы коммон рейл

Система впрыска Common Rail является самой современной системой впрыска топлива дизельных двигателей. Работа системы Common Rail основана на подаче топлива к форсункам от общего аккумулятора высокого давления – топливной рампы, наподобие бензиновых ДВС (Common Rail в переводе означает общая рампа). Система впрыска разработана специалистами фирмы Bosch.

Наибольшее распространения получили четыре типа систем COMMON RAIL, названным по имени их производителя. BOSCH, DELPHI, DENSO и SIEMENS. Каждый автопроизводитель имеет собственную аббревиатуру, которая обозначает как систему, так и ее отдельные элементы :

BMW : D-двигатели (также используются Land Rover как TD4)
Cummins и Scania : XPI
Cummins : CCR
Daimler : CDI (для автомобилей Chrysler и Jeep — CRD)
Fiat : Fiat, Alfa Romeo и Lancia — JTD (MultiJet, JTDm, Ecotec CDTi, TiD, TTiD, DDiS, Quadra-Jet)
Ford Motor : TDCi Duratorq и Powerstroke
General Motors : Opel/Vauxhall — CDTi и DTi для Isuzu
General Motors : Daewoo/Chevrolet — VCDi (VM Motori — Ecotec CDTi)
Honda : i-CTDi
Hyundai и Kia : CRDi
Mahindra : CRDe
Maruti Suzuki : DDiS
Mazda : CiTD
Mitsubishi : DI-D (разработано новое поколение 4N1 с давлением в системе впрыска до 2000 bar)
Nissan : dCi
PSA Peugeot Citroen : HDI, HDi (Volvo S40/V50 использует двигатели PSA 1,6D & 2,0D, JTD)
Renault : dCi
SsangYong : XDi
Subaru : TD
Tata : DICOR
Toyota : D-4D
Volkswagen Audi Group (Skoda) : TDI. CR в 2005 году пришла на смену насос-форсункам.
Volvo : D3, D4 и D5

Применение данной системы позволяет достигнуть снижения расхода топлива, токсичности отработавших газов, уровня шума дизеля. Главным преимуществом системы Common Rail является широкий диапазон регулирования давления топлива и момента начала впрыска, которые достигнуты за счет разделения процессов создания давления и впрыска.

Конструктивно система впрыска Common Rail составляет контур высокого давления топливной системы дизельного двигателя. В системе используется непосредственный впрыск топлива, т.е. дизельное топливо впрыскивается непосредственно в камеру сгорания. Система Common Rail включает топливный насос высокого давления, клапан дозирования топлива, регулятор давления топлива (контрольный клапан), топливную рампу и форсунки. Все элементы объединяют топливопроводы.

1. топливный бак
2. топливный фильтр
3. топливный насос высокого давления
4. топливопроводы
5. датчик давления топлива
6. топливная рампа
7. регулятор давления топлива
8. форсунки
9. электронный блок управления
10. сигналы от датчиков
11. усилительный блок (на некоторых авто)

Топливный насос высокого давления (ТНВД) служит для создания высокого давления топлива и его накопления в топливной рампе. Современные топливные насосы высокого давления — плунжерного типа. Клапан дозирования топлива регулирует количество топлива, подаваемого к топливному насосу высокого давления в зависимости от потребности двигателя. Клапан конструктивно объединен с ТНВД.
Регулятор давления топлива предназначен для управления давлением топлива в системе, в зависимости от нагрузки на двигатель. Он устанавливается в топливной рампе. Топливная рампа предназначена для выполнения нескольких функций: накопления топлива и содержание его под высоким давлением, смягчения колебаний давления, возникающих вследствие пульсации подачи от ТНВД, распределения топлива по форсункам. Форсунка важнейший элемент системы, непосредственно осуществляющий впрыск топлива в камеру сгорания двигателя. Форсунки связаны с топливной рампой топливопроводами высокого давления. В системе используются электрогидравлические форсунки или пьезофорсунки. Впрыск топлива электрогидравлической форсункой осуществляется за счет управления электромагнитным клапаном. Активным элементом пьезофорсунки являются пьезокристаллы, значительно повышающие скорость работы форсунки.

Управление работой системой впрыска Common Rail обеспечивает система управления дизелем, которая объединяет датчики, блок управления двигателем и исполнительные механизмы систем двигателя. Система управления дизелем включает датчики оборотов двигателя, Холла, положения педали акселератора, расходомер воздуха, температуры охлаждающей жидкости, давления воздуха, температуры воздуха, давления топлива, кислородный датчик (лямбда-зонд) и другие. Основными исполнительными механизмами системы впрыска Common Rail являются форсунки, клапан дозирования топлива, а также регулятор давления топлива.

Принцип действия системы впрыска Common Rail

На основании сигналов, поступающих от датчиков, блок управления двигателем определяет необходимое количество топлива, которое топливный насос высокого давления подает через клапан дозирования топлива. Насос накачивает топливо в топливную рампу. Там оно находится под определенным давлением, обеспечиваемым регулятором давления топлива. В нужный момент блок управления двигателем дает команду соответствующим форсункам на начало впрыска и обеспечивает определенную продолжительность открытия клапана форсунки. В зависимости от режимов работы двигателя блок управления двигателем корректирует параметры работы системы впрыска.
С целью повышения эффективной работы двигателя в системе Common Rail реализуется многократный впрыск топлива в течение одного цикла работы двигателя. При этом различают: предварительный впрыск, основной впрыск и дополнительный впрыск.

Предварительный впрыск небольшого количества топлива производится перед основным впрыском для повышения температуры и давления в камере сгорания, чем достигается ускорение самовоспламенения основного заряда, снижение шума и токсичности отработавших газов. В зависимости от режима работы двигателя производится:

2 предварительных впрыска — на холостом ходу;
1 предварительный впрыск — при повышении нагрузки;
0(предварительный впрыск не производится) — при полной нагрузке.
Основной впрыск обеспечивает стабильную работу двигателя.

Дополнительный впрыск производится для повышения температуры отработавших газов и улучшения сгорания частиц сажи в сажевом фильтре (регенерация сажевого фильтра).

Развитие системы впрыска Common Rail осуществляется по пути увеличения давления впрыска:

1 поколение – 140 МПа, с 1999 года;
2 поколение – 160 МПа, с 2001 года;
3 поколение – 180 МПа, с 2005 года;
4 поколение – 220 МПа, с 2009 года.

Чем выше давление в системе впрыска, тем больше топлива можно впрыснуть в цилиндр за равный промежуток времени и, соответственно, реализовать большую мощность.

ТНВД является одним из основных ко элементов в конструкции системы впрыска двигателя. Он выполняет, как правило, две важнейшие функции: 1- нагнетание определенного количества топливной жидкости; 2- регулирование по времени начала впрыскивания. С момента появления аккумуляторных систем впрыска работа по регулированию времени начала впрыска была возложена на управляемые электроникой форсунки.
Основу ТНВД составляет плунжерная пара. Данный механизм составляет поршень (другое название- плунжер) и цилиндр (другое название — втулка) совсем небольшого размера. Плунжерную пару изготавливают из стали высокого качества и делают это с высочайшей точностью. Так, что между плунжером и втулкой имеется минимальный зазор (сопряжение прецизионное). В системе Common Rail используется Магистральный ТНВД.

С конструктивной точки зрения магистральный насос может иметь 1(один), 2(два) или 3(три) плунжера. Приводы плунжеров осуществляются с помощью использования кулачкового вала либо кулачковой шайбы.

При вращательном движении кулачкового вала (эксцентрика кулачковой шайбы) под действием возвратной пружинки плунжер двигается вниз. Увеличивается объем компрессионной камеры и уменьшается давление в ней. Под воздействием разряжения воздуха открывается клапан впуска, и топливная жидкость поступает в камеру. При движении плунжера вверх происходит возрастание давления в камере, клапан впуска закрывается. При создании определенного давления открывается клапан выпуска и топливная жидкость поступает в рампу. Управление подачей топливной жидкости производится в зависимости от потребностей двигателя и осуществляется с помощью клапана дозирования топливной жидкости. В исходном (обычном) положении этот клапан открыт. Но по сигналу электронного блока управления он закрывается на определенную ширину, тем самым регулируется количество затекающей в компрессионную камеру топливной жидкости.

Форсунка (инжектор), являясь элементом конструкции системы впрыскивания, предназначена для того, чтобы качественно дозировать подачу топливной жидкости, его распыление в камере сгорания (коллекторе впуска) и образование топливно-воздушной смеси. Форсунки используются в системах впрыска как бензиновых, так и дизельных двигателей. На современных вариантах двигателей устанавливаются форсунки с электронным управлением впрыскивания. В зависимости от того, каким способом осуществляется впрыскивание, различают нижеприведённые виды форсунок:

1. электромагнитные
2. электрогидравлические
3. пьезоэлектрическая

Устанавливается, как правило, на бензиновые двигатели, в том числе оборудованные системой непосредственного впрыска. Имеет достаточно простое и надежное устройство. Оно включает электромагнитный клапан с иголкой и сопло.

Работа электромагнитной форсунки осуществляется так: в соответствии с заложенным в него алгоритмом электронный блок управления точно обеспечивает подачу напряжения на обмотку возбуждения клапана в нужный момент. При всём этом создается электромагнитное поле, оно, преодолевая усилия пружинки, втягивает якорь с иголкой и освобождает сопло. В результате производится впрыск топливной жидкости. С исчезновением напряжения пружка возвращает иголку форсунки на седло.

Используется на дизельных двигателях, в том числе на оборудованных системой впрыскивания Common Rail. В конструкцию электрогидравлической форсунки входит электромагнитный клапан, камера управления, впускной и сливной дроссели.

Принцип работы этой форсунки основан на использовании давления топлива, как при впрыскивании, так и при его прекращении. В начальном положении электромагнитный клапан обесточен и закрыт, иголка форсунки прижата к седлу по средствам силы давления топливной жидкости на поршень в камере управления. Впрыскивание топливной жидкости не происходит. При этом давление топлива на иголку, ввиду разности площадей контакта, меньше давления на поршень. По точной команде электронного блока управления запускается работа электромагнитного клапана, открывая сливной дроссель. Топливная жидкость из камеры управления идёт через дроссель к сливной магистрали. Впускной дроссель при этом препятствует быстрому выравниванию давлений в камере управления и в магистрали впуска. Давление на поршень снижается, а давление топлива на иглу не претерпевает изменений. Игла поднимается, происходит впрыск топливной жидкости.

Пьезоэлектрическая форсунка (пьезофорсунка)

Это самое совершенное устройство, обеспечивающее впрыск топливной жидкости. Форсунка устанавливается на дизельных двигателях, оборудованных системой впрыска Common Rail.

К преимуществам пьезофорсунки относят: быстроту срабатывания (в 4 раза быстрее электромагнитного клапана), как следствие этого, возможность многократного впрыскивания топливной жидкости в течение одного цикла работы, точную дозировку впрыскиваемой топливной жидкости. Всё вышеперечисленное стало возможным благодаря использованию пьезоэффекта в управлении форсункой. Он основан на изменении длины пьезокристалла, которое происходит под действием напряжения. Конструкция самой пьезоэлектрической форсунки включает следующие элементы : пьезоэлемент, толкатель, клапан переключения и иголку. Все они помещены в корпус.

В работе форсунки данного вида, так же как и в электрогидравлическом аналоге, используют гидравлический принцип. В начальном положении иголка сидит на седле в результате высокого давления топливной жидкости. Во время подачи электрического сигнала на пьезоэлемент, увеличивается его длина. Передается усилие на поршень толкателя, открывается переключающий клапан и топливная жидкость поступает в сливную магистраль. Давление выше иглы снижается. Иголка за счет давления в нижней части поднимается, таким образом производится впрыск топливной жидкости.

Схема и детали системы

Высокое давление 230-1800 бар.

Давление в обратной магистрали форсунок, 10 bar.

Давление в напорной магистрали, Давление в обратной магистрали.

1. Подкачивающий топливный насос.
Осуществляет постоянную подкачку топлива в напорную магистраль.

2. Топливный фильтр с клапаном предварительного подогрева.
Клапан предварительного подогрева препятствует при низких температурах окружающей среды засорению фильтра кристаллизующимися парафинами.

3. Дополнительный топливный насос.
Подаёт топливо из напорной магистрали к топливному насосу.

4. Сетчатый фильтр.
Предохраняет насос высокого давления от попадания инородных частиц.

5. Датчик температуры топлива.
Измеряет текущую температуру топлива.

6. Насос высокого давления (ТНВД).
Создаёт давление, необходимое для работы системы впрыска.

7. Клапан дозирования топлива.
Регулирует количество топлива, которое необходимо подать в аккумулятор высокого давления.

8. Регулятор давления топлива.
Регулирует давление топлива в магистрали высокого давления.

9. Аккумулятор давления (топливная рампа).
Накапливает под высоким давлением топливо,необходимое для впрыска во все цилиндры.

10. Датчик давления топлива.
Измеряет текущее давление топлива в магистрали высокого давления.

11. Редукционный клапан.
Поддерживает давление в обратной магистрали форсунок системы впрыска на уровне 10 бар. Такое давление необходимо для работы форсунок.

12. Форсунки.

Система впрыска Common Rail

Система впрыска Common Rail представляет систему впрыска топлива для дизельных двигателей с аккумулятором высокого давления. Термин «Common Rail» означает «общая балка или рампа» и служит для обозначения общей топливной рампы
(аккумулятора давления) для всех форсунок ряда цилиндров.

В данной системе процесс впрыска отделён от процесса создания высокого давления. Необходимое для системы впрыска высокое давление создаётся с помощью отдельного топливного насоса высокого давления (ТНВД).
Топливо, находящееся под высоким давлением, накапливается в аккумуляторе давления (топливной рампе)
и через короткие топливопроводы высокого давления подаётся к форсункам.
Управление системой впрыска Common Rail осуществляется системой управления двигателя Bosch EDC.

Система впрыска Common Rail располагает большими возможностями для регулирования давления и параметров впрыска в соответствии с режимом работы двигателя. Это создает хорошие предпосылки для удовлетворения постоянно растущих требований к системе впрыска в плане улучшения экономичности, снижения токсичности ОГ и шумности двигателя.

В данной системе впрыска Common Rail используются пьезоэлектрические форсунки.

Управление форсунками осуществляется исполнительным механизмом, основанном на использовании пьезоэлемента. Скорость переключения такого механизма во много раз выше, чем у форсунки с электромагнитным клапаном.

Кроме того, масса подвижной иглы у распылителя пьезоэлектрической форсунки примерно на 75 % меньше, чем у форсунки с электромагнитным приводом.

Это обеспечивает пьезоэлектрическим форсункам следующие преимущества:

* короткое время переключения
* возможность произвести несколько впрысков в течение рабочего такта
* точность дозировки впрыска

Работа пьезофорсунки Common Rail

И для интереса. Как изготавливается форсунка Common Rail Piezo на заводе.

Процесс впрыска

Высокая скорость переключения пьезоэлектрической форсунки позволяет гибко и с высокой точностью управлять фазами впрыска и дозировать подачу топлива. Благодаря этому управление процессом впрыска топлива может осуществляется в точном соответствии с потребностью двигателя в определённый момент времени. За время такта может быть произведено до пяти отдельных впрысков.

ТНВД

Насос высокого давления представляет собой одноплунжерный насос. Привод насоса осуществляется через зубчатый ремень коленвала с частотой, равной частоте оборотов двигателя. ТНВД предназначен для создания в топливной магистрали давления до 1800 бар, необходимого для работы системы впрыска. С помощью двух кулачков, развёрнутых на приводном вале на 180°, скачок давления формируется синхронно с впрыском во время рабочего такта конкретного цилиндра. Это обеспечивает равномерную нагрузку привода насоса и снижает колебания давления в области высокого давления.
Для снижения трения при передаче усилия от приводных кулачков к плунжеру насоса между ними установлен ролик.

Устройство насоса высокого давления

Схематическое представление насоса высокого давления.

Топливная система Common Rail применяется исключительно в дизельных двигателях и считается наиболее прогрессивной на текущий момент. В сравнении с другими схемами она обеспечивает более экономичный расход топлива, повышает экологическую безопасность автомобиля, отличается низким уровнем шума, но главное — создает более высокое давление подачи в камеру сгорания. О том, как устроена система впрыска Common Rail (Коммон Рейл) и каковы принципы ее работы, пойдет речь далее.

Что такое топливная система Common Rail

Дословно термин Common Rail переводится на русский как общая магистраль. Главной конструктивной особенностью этой системы является наличие топливной рампы, в которой происходит аккумуляция топлива до его дальнейшей подачи в форсунки дизельного двигателя. В силу этой особенности подобные системы также называют аккумуляторными. Впервые она была представлена компанией Bosch в 1996 году.

Устройство топливной системы Common Rail

Конструктивно система Коммон Рейл делится на контуры низкого и высокого давления и состоит из следующих элементов:

  • Подкачивающий топливный насос. Он подает дизельное топливо из бака в напорную магистраль.
  • Топливный фильтр, оснащенный клапаном для предварительного прогрева при низких температурах.
  • Вспомогательный топливный насос. Выполняет перекачку топлива от нагнетательной магистрали.
  • Сетчатый фильтр.
  • Температурный датчик. Фиксирует уровень прогрева топлива в системе.
  • ТНВД (топливный насос высокого давления) — чаще всего применяется насос распределительного типа.
  • Дозирующий клапан. Он регулирует количество топлива, попадающего в рампу.
  • Регулятор давления дизтоплива. Необходим для поддержания заданных показателей давления топлива в магистрали высокого давления.
  • Топливная рампа или аккумулятор. Фактически представляет собой трубку, по длине которой расположены штуцеры крепления форсунок.
  • Датчик давления. Расположен в магистрали высокого давления. Он фиксирует и передает соответствующие данные ЭБУ (электронный блок управления) двигателя.
  • Редукционный, или перепускной клапан. Позволяет поддерживать показатель давления в обратной магистрали на уровне 1 МПа, что обеспечивает правильную работу форсунок.
  • Топливные форсунки. Бывают двух типов: электрогидравлические или пьезоэлектрические. Первые управляются электромагнитным клапаном, а вторые оснащены пьезокристаллами, что позволяет существенно повысить скорость их работы.

Более 70% всех производимых сегодня дизельных двигателей оснащается топливными системами Common Rail.

Особенности и принцип работы

Принцип работы топливной системы этого типа основан на разделении процессов создания высокого давления и непосредственно впрыска дизеля. Из топливного бака горючее закачивается в систему насосом низкого давления. При этом оно проходит через фильтры, где очищается от примесей и различных загрязнений. По контуру низкого давления дизтопливо поступает в ТНВД, который имеет механический привод. Он, в свою очередь, выполняет закачку топлива в рампу, где оно аккумулируется до момента впрыска. Это позволяет постоянно поддерживать нужный уровень давления, независимо от текущего режима работы двигателя.

Получая данные от датчиков системы, ЭБУ двигателя определяет, какое количество топлива необходимо подать ТНВД на топливную рампу. После этого открывается клапан дозирования горючего, которое поступает в аккумулятор. Топливо при этом находится под заданным уровнем давления, поддерживаемым регулятором.

Схема форсунки системы коммон рейл в разрезе

Как только необходимый объем дизеля закачивается в рампу, ЭБУ посылает команду на открытие форсунок, соответствующих циклу работы двигателя. В течение одного цикла работы такой системы осуществляется многократный впрыск, состоящий из трех этапов:

  • Предварительный — необходим для повышения температуры и сжатия в камере сгорания, что позволяет ускорить процесс самовоспламенения. На холостом ходу может выполняться два предварительных впрыска, при увеличении оборотов — один, а на полной мощности предварительного впрыска нет.
  • Основной — непосредственно обеспечивающий работу мотора.
  • Дополнительный — необходим для увеличения температуры нагрева отработавших газов, что обеспечивает сгорание сажи и уменьшение объема вредных выбросов в атмосферу.

В современных дизельных двигателях может выполняться от 7 до 9 фаз впрыска.

Достоинства и недостатки системы Common rail

Изначально уровень давления, создаваемый на топливной рампе, составлял 140 МПа. Начиная с четвертого поколения, система позволила достигать показателей до 220 МПа. Такой прогресс позволил добиться увеличения объема топлива, впрыскиваемого в цилиндры мотора за один цикл, а следовательно, повысить мощность дизельных автомобилей.

Аккумуляторные топливные системы используют целый комплекс датчиков, позволяющих учитывать:

  • давление в магистральном трубопроводе;
  • скорость вращения коленчатого вала;
  • расход воздуха, положение педали газа;
  • температуру топлива и воздуха;
  • данные лямбда-зонда.

Сигналы, поступающие от этих датчиков, дают возможность ЭБУ максимально оптимизировать работу дизельного двигателя. В сравнении с системами ТНВД с насос-форсунками, ремонтопригодность Common Rail выше в силу более простого устройства.

Среди недостатков системы Коммон Рейл — необходимость использования топлива более высокого качества. Поскольку в таких двигателях используются конструктивно сложные форсунки, их ресурс ниже. Также очень важно обеспечение полной герметичности. Так, например, при поломке форсунки, ее клапан будет постоянно находиться в открытом положении, и топливная система перестанет работать.

Появление топливной системы Common Rail стало настоящим прорывом в производстве дизельных двигателей. Она обеспечила возможность применения для дизелей всех классов высоких экологических стандартов, активно внедряемых в развитых странах.

Как Проверить Обратный Клапан Тнвд – Автоновости и советы по ремонту автомобиля



Устранение неисправности: обратный клапан топливной системы

Топливные системы автомобильных двигателей — это довольно сложное устройство, к которому без знания определенных базовых понятий приближаться противопоказано. Знание матчасти и минимальный опыт — это главные составляющие, которые помогут победить любую неисправность. Нахрапом даже колесо разбортировать не получится. Тренировка нужна. А топливная система — сложный комплекс устройств, которые только на первый взгляд кажутся элементарными.

На фото топливная система авто, ремонт которой должен делать только специалист

Даже обычная система питания старенького ВАЗ 2101 может выкинуть такой фокус, что современным технологичным двигателям и не снилось, не говоря уже о дизелях последних лет выпуска, где на каждый сантиметр топливной магистрали приходится по два электронных датчика. Такая пустяковая штука, как обратный клапан, может вызвать ступор и у опытного механика, но если среднестатистический автолюбитель заговорил об обратном клапане, значит, стоит разобраться с этим подробнее.

Обратный клапан топливной системы

Любой обратный клапан в любой гидравлической системе служит для того, чтобы обеспечивать движение жидкости по магистрали только в одном направлении. Это может быть необходимо во многих случаях, но применительно к топливной системе, обратный клапан предотвращает слив неиспользуемого топлива из топливопровода в бак. По разным причинам, но суть такая. Это касается как бензиновых моторов с карбюратором, инжекторных двигателей, так и систем питания дизельных двигателей.

Видеоролик о работе обратного клапана

Конструктивно, чаще всего обратный клапан устроен предельно просто — это шариковый клапан с точно откалиброванным седлом из мягкого металла. Клапан пропускает топливо беспрепятственно в одном направлении, в то же время топливо не может поступать обратно в бак, запирая клапан своим собственным давлением. Элементарное устройство, ничего сложного, но иногда его неисправность или банальное отсутствие приводит к серьезным неполадкам. Часто путают редукционный клапан и обратный, а это абсолютно разные вещи. В дизельных и в инжекторных двигателях, где для работы системы питания необходимо давление, редукционный клапан отвечает за стабильное давление, тем не менее он работает в паре с обратным клапаном. Все проблемы логично решать по мере их поступления, поэтому этим мы и займемся.

Где находится обратный клапан

Ман тга. Ремонт. Обратный клапан тнвд.

Регулировка давления подкачного насоса на LT Bosch VE.



Обратный клапан на ТНВД BOSCH VE

Обзор заводим.

Врага нужно знать в лицо, поэтому начнем с поисков обратного клапана в системах питания автомобилей. Клапан может быть установлен в корпусе бензонасоса инжекторных двигателей, на топливной рампе и просто в топливопроводе между бензобаком и топливными форсунками. На дизелях его устанавливают между ручным насосом низкого давления и ТНВД для того, чтобы давление на входе в насос высокого давления всегда было стабильно. Такая система установлена на всех двигателях КАМАЗ 740, Tatra, MAN и Рено Магнум. В дизелях с системой предпускового подогрева топлива обратный клапан в обязательном порядке установлен перед системой подогрева, как в грузовиках Магирус, тех же КАМАЗ арктического исполнения, да и многих других.

Обратный клапан инжекторных двигателей может находиться на топливной раме

В легковых автомобилях отечественного производства с инжекторами, 16-клапанном ВАЗ 2110, 2114 обратный клапан установлен в бензонасосе и на топливной рампе, по аналогии с дизельной системой. В старых карбюраторных автомобилях, ВАЗ 2108, 2109, классических заднеприводных моделях роль обратного клапана играет сам бензонасос, который установлен на блоке цилиндров и не пропускает топливо обратно в бак, благодаря герметичному выпускному клапану бензонасоса. Когда клапан теряет герметичность, бензин уходит в бак полностью, и запуск двигателя возможен только при условии ручной подкачки.

Предусмотрительные владельцы самостоятельно устанавливали клапана обратки, чтобы облегчить пуск мотора. На старых моделях Опель Кадет, Мазда 323, при затрудненном пуске достаточно было купить и врезать обратный клапан в систему питания ближе к карбюратору или моноинжектору, как топливо переставало сливаться по рабочей магистрали в бак, и пуск становился нормальным даже при минусовых температурах.

Чего ждать от нерабочего обратного клапана

Хорошего — ничего. Как минимум это затрудненный пуск. Завоздушивание системы питания дизеля — это довольно проблематичная поломка в дороге. Инжекторные системы питания тоже не любят воздуха в системе. Неприятности начинаются тогда, когда мы глушим мотор, а топливо, которое должно ждать следующего пуска (в системе должно сохраняться рабочее давление), уходит в бак по рабочей магистрали, а его место занимает воздух. Теперь, чтобы запустить двигатель, необходимо привести в норму давление в системе и подать топливо к форсункам. Для этого нужно крутить мотор стартером секунд 40-50, поэтому о пуске с полоборота речи быть не может.

Непонятные ситуации возникают и тогда, когда путают обратный клапан с регулятором давления, который установлен на топливной рампе у большинства инжекторных двигателей — 2110, 2114, Киа Спортэйдж 3.

Завоздушивание системы питания дизеля — крайне сложная поломка в дороге

Его работа заключается в выравнивании давления на участке топливной рампы, иначе форсунка просто не получит топлива под нужным давлением, и не сможет подать его в камеру сгорания. В тот момент, когда мы отключаем зажигание, регулятор прекращает подачу топлива на форсунки, срабатывает запорный механизм, таким образом отсекается часть топливной магистрали от бензонасоса с обратным клапаном до топливной рампы. И вот теперь только обратный клапан отвечает за наличие топлива в системе. А проверить, кто виноват в этой ситуации просто. Если давление в топливной рампе в норме, а в большинстве автомобилей оно должно быть в пределах 2-3 атм, тогда виноват именно обратный клапан.

Как видим, один малюсенький клапан может натворить таких дел. Это лишний раз подтверждает то, что мелочей в устройстве автомобиля нет и быть не может, а каждая поломка устраняется сначала головой, а только потом — руками.

Post Views: 1 003



Признаки неисправного топливного насоса - Бесплатные советы по ремонту автомобилей Ricks Бесплатные советы по ремонту автомобилей

Каковы симптомы неисправного топливного насоса

Если ваш двигатель не запускается, требуется слишком много проворачиваний для запуска или двигатель глохнет, у вас может быть неисправный топливный насос, или у вас может быть проблема с проводкой топливного насоса, вызванная корродированным соединением или заземлением, или неисправным модулем управления топливным насосом. Дело в том, что совершенно хорошие топливные насосы заменяют, потому что люди не всегда знают симптомы неисправного топливного насоса или не проводят надлежащие испытания перед заменой насоса.

Симптомы электрических и механических топливных насосов различаются.

Старые автомобили, оснащенные карбюраторами, обычно имеют механические топливные насосы, приводимые в действие распределительным валом и штифтом следящего механизма. Однако более новые автомобили с впрыском топлива имеют электрические топливные насосы, расположенные в топливном баке, и они имеют другие симптомы неисправности, чем механический топливный насос. Я рассмотрю наиболее распространенные симптомы неисправного топливного насоса для автомобилей с системой впрыска топлива.

Двигатель проворачивается задолго до того, как он запустится, это признак неисправного обратного клапана в топливном насосе

Речь идет о двигателе, который должен провернуться в течение 2-8 секунд, прежде чем он действительно запустится после того, как он просидел всю ночь. или на несколько часов.Вы знаете, что это нехватка топлива, потому что двигатель запускается, если вы распыляете или заливаете топливо во впускное отверстие, или ваш манометр показывает слишком низкое давление топлива или даже его отсутствие.

Топливный насос турбинного типа с изображением турбины, двигателя и обратного клапана

Что делает обратный клапан

Обратный клапан предотвращает слив топлива обратно в бак после выключения двигателя. Он также сохраняет большую часть давления топлива, создаваемого насосом, поэтому при попытке запустить двигатель вы сразу получите и топливо, и давление.

Как исправить неисправный обратный клапан топливного насоса

Обратный клапан не продается у дилера как отдельная деталь, поэтому в большинстве мастерских заменяют весь топливный насос. Некоторые автопроизводители делают это легко, установив на заднем сиденье съемную крышку доступа. Снимите крышку, отсоедините силовую и топливную магистрали, снимите стопорное кольцо и выньте старый насос. Затем выполните установку в обратном порядке.

Другие производители автомобилей усложняют задачу, требуя отсоединить заправочный шланг топливного бака и все устройства выброса выхлопных газов, а затем опустить бак, чтобы получить доступ к топливному насосу.Это ОГРОМНАЯ работа, чтобы просто заменить очень маленький обратный клапан.

Даже если в вашем автомобиле есть крышка доступа, замена топливного насоса стоит недешево. В зависимости от того, покупаете ли вы модуль топливного насоса OEM или неоригинальный, вы можете рассчитывать заплатить от 300 до 800 долларов за замену всего модуля топливного насоса, чтобы исправить глупый маленький обратный клапан.

S.U.R. & R. добавляет обратный клапан

S.U.R. & R. придумали более экономичное решение, которое НАМНОГО проще. Дополнительные обратные клапаны CKV5 и CKV7 устанавливаются прямо в топливопровод высокого давления СНАРУЖИ БАКА и предотвращают утечку газа и давления.

S.U.R. & R. дополнительный обратный клапан топливного насоса # CKV5

Обратные клапаны бывают двух размеров; CKV5 для линий 5/16 дюйма и CKV7 для линий 3/8 дюйма.

Как установить S.U.R. & R. Обратные клапаны CKV5 и CKV7

S.U.R. & R. обратные клапаны работают в топливных системах типа RETURN. Вы можете заметить эти системы, потому что в них есть напорная линия, идущая до топливной рампы, и возвратная линия после регулятора давления топлива. Запрещается устанавливать обратные клапаны в безвозвратных топливных системах.

Для установки просто сбросьте давление в топливной системе, сняв предохранитель топливного насоса и запустив двигатель до тех пор, пока он не заглохнет. Затем перережьте топливопровод как можно ближе к баку. Надевайте защитные перчатки и средства защиты глаз и будьте готовы уловить остатки топлива в трубопроводах.

Если у вас стальные топливопроводы, используйте металлические компрессионные фитинги. Если у вас есть нейлоновые стропы, используйте нейлоновые компрессионные фитинги.

Установите обратный клапан так, чтобы стрелка указывала в сторону двигателя.Подсоедините предохранитель топливного насоса и запустите двигатель. Проверить на утечки.

Щелкните здесь, чтобы получить дополнительную информацию о S.U.R. & R. добавить обратный клапан топливного насоса.

Двигатель запускается, только если вы добавляете топливо, это симптом неисправного топливного насоса

Неисправный топливный насос может вообще не работать, может работать, но не перекачивать правильный объем топлива, или он может работать с ошибкой для создания адекватного давления топлива. Или топливный насос может подавать правильный объем и давление только после того, как двигатель проворачивается в течение нескольких секунд.Это может указывать на неисправный обратный клапан в топливном насосе, из-за которого давление в топливной рампе падает после выключения двигателя. При холодном перезапуске в магистралях отсутствует остаточное давление топлива, и насосу приходится работать дольше, чтобы создать давление топлива.

Двигатель разбрызгивается на высокой скорости - признак неисправного топливного насоса.

Это может указывать на то, что топливный насос не может удовлетворить потребности двигателя в объеме топлива или давлении, когда он работает на высоких оборотах.

Потеря мощности при ускорении является признаком неисправного топливного насоса.

Низкое давление топлива или малый объем топлива могут вызвать потерю мощности на холмах или в период резкого или быстрого ускорения.Другими словами, топливный насос не может удовлетворить потребность в топливе, когда двигатель находится под большой нагрузкой.

Скачки в двигателе - признак неисправного топливного насоса.

В этом случае частота вращения двигателя увеличивается или уменьшается без какого-либо вмешательства водителя. Домашние мастера ошибочно винят в этом забитый топливный фильтр, но топливный фильтр обычно не является причиной помпажа. Забитые топливные фильтры обычно не вызывают беспорядочных симптомов, потому что они либо забиты, либо не забиты.

Что вызывает отказ топливного насоса?

• Вождение автомобиля при низком уровне топлива - топливные насосы нагреваются, и производители автомобилей полагаются на газ в баке для охлаждения электродвигателя.Когда вы постоянно запускаете почти пустой автомобиль, топливный насос перегревается и преждевременно изнашивается. Затем, когда вы, наконец, добавляете газ, он взбалтывает весь мусор, который был в резервуаре, и он всасывается в насос.

• Плохое топливо - это основная причина отказа топливного насоса. Топливо на основе этанола портится через 30 дней. Спирт отделяется от газа и падает на дно емкости. Поскольку спирт гигроскопичен, он впитывает влагу из резервуара. Содержащий воду спирт вызывает коррозию резервуара, и эта коррозия оседает на дне резервуара и забивает фильтр насоса, называемый «носком».Влага также может вступать в реакцию с воздухом с образованием бактерий или грибков, которые также забивают носки. Помимо внутренней коррозии, вы можете загрязнять двигатель каждый раз, когда снимаете газовую крышку и вставляете форсунку.

• Вода в газе. Оставление старого бензина в автомобиле вызывает накопление воды.

• Корродированные электрические соединения - электрические топливные насосы потребляют много энергии, поэтому им требуется хорошее электрическое питание и заземление. Я никогда не пойму, почему автопроизводители размещают заземляющий провод под автомобилем, где он подвергается воздействию дорожной соли, но они это делают.Как только соединение питания или заземления подвергается коррозии, это создает дополнительное сопротивление, которое увеличивает потребляемую силу тока при одновременном снижении напряжения. Это приводит к перегреву обмоток двигателя и их износу.

• Не очищать топливный бак перед заменой топливного насоса. Промывка и очистка бака подходящим моющим средством являются обязательными при замене топливного насоса. В большинстве случаев это невозможно сделать дома. Отнесите бак в мастерскую по ремонту радиаторов и заплатите им за паровую очистку.

Если вы пропустите этот шаг, думая, что фильтр-носок на новом модуле топливного насоса сжимает мусор и загрязнения, подумайте еще раз.Большинство фильтров для носков предназначены для улавливания частиц размером 50–100 микрон. Но топливный фильтр улавливает частицы размером до 10 микрон. Таким образом, более крупный мусор будет засасываться прямо в насос и изнашивать его еще до того, как топливо достигнет топливного фильтра. Кроме того, носок очень мал и имеет ограниченную способность захватывать мусор.

• Во-вторых, отказ от фильтрации топлива, которое вы удалили из бака, является еще одной серьезной ошибкой. Это топливо вступило в контакт с грязью, дорожным мусором и любой грязью, которая была в ведрах, которые вы использовали для его хранения, пока вы работали с баком.Если вы просто вылейте его обратно в резервуары, вы добавите всю эту грязь.

Как диагностировать неисправный топливный насос

Для правильной диагностики топливного насоса вам понадобится манометр, цифровой вольтметр и, в некоторых случаях, цифровой осциллограф.

Сначала проведите проверку давления топлива.

Подключите манометр к испытательному отверстию или месту проверки.

Комплект манометра для проверки давления топлива включает в себя все фитинги, необходимые для подключения к вашему автомобилю. Но или взять напрокат.BETOOLL Pro Датчик давления в системе впрыска топлива Датчик

где-то на топливной магистрали. Найдите заводские характеристики в инструкции по эксплуатации. Несколько раз поверните ключ в положение ON (двигатель выключен), чтобы создать давление и посмотреть, достигает ли топливный насос заданного давления. Если это так, то отправьте автомобиль на тест-драйв, чтобы убедиться, что он поддерживает это давление под нагрузкой.

Затем проведите проверку объема топлива.

Неисправный топливный насос иногда может подавать нужное давление, но не нужный объем.Включите насос и измерьте количество топлива, которое он подает за 30 секунд. Затем сравните объем подачи топлива со спецификациями автопроизводителя. Если он не может подавать правильный объем, замените неисправный топливный насос.

Выполните проверку на утечку топливного насоса.

Если двигателю требуется увеличенное время запуска в холодном состоянии, проверьте, нет ли утечки топлива из обратного клапана. Повторите описанный выше тест, чтобы создать давление. Затем оставьте датчик прикрепленным и оставьте автомобиль на несколько часов или на ночь. Если топливная система теряет более 5-10 фунтов на квадратный дюйм.в случае неисправности обратного клапана и замены топливного насоса.

Проверка наличия питания и заземления

На старых автомобилях с впрыском топлива проверьте наличие заряда аккумулятора на разъеме топливного насоса при повороте ключа в положение ON. Затем проверьте хорошее заземление. Однако более новые автомобили с безвозвратной топливной системой не обеспечивают постоянное напряжение 12 вольт на насос. Вместо этого они используют модуль привода топливного насоса, который подает импульсную мощность на насос, чтобы помочь регулировать давление и объем. Если в вашем автомобиле есть модуль привода топливного насоса, и вы не видите 12 вольт на разъеме, не думайте, что модуль водителя неисправен.Вместо этого проверьте с помощью прицела.

Тест на падение напряжения

Падение напряжения - наименее понятная электрическая концепция, но это также и самый важный тест, который вы можете провести. Сопротивление в цепи снижает напряжение и увеличивает потребление тока. Как упоминалось ранее, это пониженное напряжение повреждает насос. Узнайте, как провести тест на падение напряжения и выполнить это перед заменой подозрительного топливного насоса. Почти 50% всех топливных насосов, возвращенных по гарантии, находятся в исправном состоянии и подлежат замене без необходимости из-за неправильного тестирования.

Объем испытаний

Электродвигатели работают, подключая питание к сегментированному комментатору. Поскольку эти двигатели изнашиваются, плохая обмотка или неисправный сегмент коллектора могут вызвать проблемы с давлением и подачей топлива. Иногда единственный способ изолировать проблему - использовать цифровой осциллограф, чтобы определить циклическое изменение напряжения, когда щетки протирают неисправный сегмент коммутатора.

Это плохой топливный фильтр или плохой топливный насос?

Когда топливный фильтр забит мусором, он может пропускать достаточно топлива при низких оборотах двигателя, но не при работе двигателя под нагрузкой.Домашние мастера часто винят плохой топливный фильтр в плохой работе холостого хода или пропусках зажигания на холостом ходу, но это редко бывает из-за плохого топливного фильтра.

Топливные фильтры редко вызывают проблемы с холостым ходом или пропуски зажигания при низких оборотах двигателя! Если они настолько забиты, что не могут подавать достаточно топлива на холостом ходу, они вообще не могут предоставить достаточно топлива даже для запуска двигателя.

Если у вас установлен внешний топливный фильтр, и у вас возникают проблемы с двигателем под нагрузкой, замена топливного фильтра - недорогой и довольно простой способ начать.К сожалению, многие автопроизводители устанавливают топливный фильтр внутри топливного бака.

Что такое модуль топливного насоса

Электрический топливный насос - это в основном электродвигатель с резиновым двигателем

Топливный насос

рабочее колесо, расположенное на конце вала двигателя. Мотор раскручивает крыльчатку и подает топливо к форсункам. В некоторых автомобилях регулятор давления топлива расположен на двигателе. В этом случае насос выдает постоянный объем топлива под высоким давлением. Регулятор давления топлива стравливает избыточный объем и давление, и это топливо возвращается в бак по возвратной линии.

Более поздние модели автомобилей включают в себя регулятор давления топлива

Корпус модуля топливного насоса содержит топливный насос, пульсатор, патрубок фильтра, датчик уровня топлива, поплавок и рычаг поплавка, впускные и выпускные патрубки, а также пружины для удержания блока внизу цистерны

прямо у помпы. Это устраняет возвратную линию, и эти системы известны как безвозвратные топливные системы.

Помимо регулятора давления, автопроизводители также включают шумоподавляющий компонент, называемый пульсатором.Этот блок действует как миниатюрный амортизатор для снижения шума топливного насоса.

Наконец, многие автопроизводители не устанавливают топливный фильтр и датчик уровня топлива в топливный бак прямо на одном уровне с топливным насосом. Модуль топливного насоса содержит топливный насос, пульсатор, датчик уровня топлива и топливный фильтр (при наличии). Вы можете заменить только топливный насос, но это действительно плохая идея. Вот почему:

Чтобы снять модуль топливного насоса, обычно нужно опорожнить топливный бак и уронить его.Затем вам нужно снять весь модуль топливного насоса. После того, как вы его удалите, вам нужно будет разобрать топливопроводы, идущие в насос и выходящие из него. Эти линии можно обжать или просто сдвинуть вместе с помощью уплотнительных колец для герметизации трубки. Большинство домашних мастеров думают, что можно просто повторно использовать уплотнительные и обжимные кольца, и тут у вас возникнут проблемы. Эти насосы создают большое давление, и любая утечка в трубке может вызвать проблемы. Единственное, что хуже, чем один раз слить топливо из топливного бака, это то, что его придется слить и ронять несколько раз.Вот почему большинство мастерских даже не рассматривают возможность замены только топливного насоса, а вместо этого заменяют весь модуль топливного насоса.

Что такое модуль привода топливного насоса?

В первых двигателях с впрыском топлива топливные насосы были предназначены для работы на полной скорости и полном давлении в течение всего времени работы двигателя. Как описано ранее в I

Модуль привода топливного насоса

, регулятор давления топлива сбросил ненужное давление и либо вернул его в топливный бак, либо сбросил давление прямо в топливном баке.

В более поздних моделях автомобилей с впрыском топлива используется совершенно другая стратегия подачи топливного насоса. Вместо того, чтобы постоянно работать топливным насосом на полной скорости, эти автомобили используют модуль привода топливного насоса вместе с датчиком давления / температуры в топливной рампе, чтобы насос работал только по мере необходимости.

Стратегия управления топливной системой - это программа, хранящаяся в PCM. Используя информацию о положении педали акселератора и входные данные о давлении / температуре в топливной рампе, PCM может направлять модуль привода топливного насоса для регулирования скорости топливного насоса в соответствии с потребностями двигателя.

PCM подает команду рабочего цикла на метод модуля привода топливного насоса, где он подает импульсное напряжение на топливный насос, что приводит к работе топливного насоса с регулируемой скоростью. В системе этого типа топливный насос работает достаточно быстро, чтобы удовлетворить потребности двигателя в топливе. Этот метод экономит электроэнергию, что приводит к лучшему MPG.

К сожалению, многие домашние мастера неправильно диагностируют эти системы из-за переменного напряжения, подаваемого на топливный насос. Если вы используете цифровой вольтметр для проверки напряжения на топливном насосе на холостом ходу, вы можете подозревать неисправный топливный насос или электрическую проблему там, где ее нет.Вот как можно обмануть. Двигателю не нужно столько топлива на холостом ходу, поэтому модуль привода топливного насоса реже подает импульсную мощность на топливный насос. Поскольку цифровой вольтметр не может отслеживать быстрые изменения напряжения, то, что вы видите на экране, является средним значением напряжения, и это может заставить вас думать, что топливный насос не получает нужное напряжение.

Единственный способ правильно диагностировать эти системы - использовать диагностический прибор с оперативными данными и осциллографом, который может отслеживать импульсы напряжения.

©, 2015 Rick Muscoplat

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Поставка :: GM 6.5 специалистов ТД

Клапан регулятора давления топлива для всех грузовиков 6.5TD, всех годов, всех автомобилей

Регулятор давления топлива / обратный клапан для всех 6.5 грузовиков всех лет, включая все грузовики C / K, грузовики G / P, пригороды, Yukon Тахо, фургоны, школьные автобусы и Hummer H2. Подходит и подходит для всех насосов DB2 и DS4 с механическим или электронным впрыском.

На ТНВД 6.5 регулятор встроен в штуцер обратной линии. Он поддерживает необходимое давление топлива 3-5 фунтов на квадратный дюйм. Он также действует как обратный клапан, предотвращающий обратный поток топлива в бак при выключенном двигателе.

Если у вас низкое давление топлива, возможно, неисправен регулирующий клапан.Симптомами низкого давления являются остановка, затрудненный запуск и колебания или спотыкание при ускорении.

Для проверки давления используйте наш тестовый манометр ssd-242 или прочно установите наш комплект манометра ssd-215.

Устанавливается за считанные минуты с помощью основных ручных инструментов.

Также подходит для всех дизелей 6.2!

Встроенный топливный обратный клапан - проекты Джо

Некоторые владельцы DeLorean сообщили, что обратный клапан отказал в комбинации топливный насос / отправитель Хьюстона.Это может вызвать проблемы с запуском из-за потери давления топлива. Это, в свою очередь, привело к дискуссии на DMCTalk о добавлении встроенного обратного клапана. Хотя я фактически не заводил свою машину с тех пор, как установил новый топливный насос, я подумал, что было бы неплохо установить обратный клапан на всякий случай.

В DMCTalk было предложено несколько вариантов. Я решил последовать совету NightFlyer и получить обратный клапан SMC 410 5/16 "от US Plastics. Он провел все исследования, остановившись на нем, чтобы решить проблему с горячим запуском, которая, похоже, была вызвана отказом обратного клапана в его новый топливный насос.Клапан этой модели имеет давление открытия 1 фунт / кв. Дюйм и способность выдерживать противодавление 500 фунт / кв. Дюйм.

Обратный клапан устанавливается на линии подачи от топливного насоса к жёсткой линии рядом с рамой, с направлением потока от насоса к жёсткой линии. Это обозначено буквой «F» на комбинации топливного насоса и отправителя Houston, а другой конец шланга соединяется с внутренней жесткой линией рядом с рамой. На обратном клапане есть стрелка, указывающая направление потока; установка его задом наперед не даст автомобилю вообще работать.

  • Откройте багажник и удалите коврик.
  • Снимите панель доступа к топливному насосу.
  • Обрежьте подающий трубопровод от топливного насоса до внутренней жесткой линии. Я срезал свой примерно наполовину.
  • Наденьте два зажима шланга топливной системы на топливопровод, по одному с каждой стороны разреза.
  • Вставьте обратный клапан в две половины топливопровода.
  • Затяните хомуты на топливопроводах, чтобы зафиксировать обратный клапан.

Вот и все.Вероятно, чтобы добраться до топливной магистрали, потребуется больше времени, чем для фактической установки обратного клапана.

Сначала я попытался разрезать леску острым универсальным ножом, но у меня было не так легко, как мне бы хотелось. Я намотал кусачки большего размера, отрезал легко и чисто. Несмотря на то, что мой топливный бак был пуст после моей недавней замены топливного насоса, в магистралях после моих кратких тестов при включении все еще было достаточно топлива, чтобы газ пролился в багажник. Обязательно имейте под рукой несколько тряпок; есть вероятность, что ваша система будет находиться под большим давлением, когда вы это сделаете, и, скорее всего, будет распылять газ вокруг багажного отделения.

Хомуты для шлангов должны соответствовать типу топливной системы 5/16 ". Это сплошные ленточные хомуты, которые обеспечивают равномерное давление по всей линии и с меньшей вероятностью протечки в топливных системах высокого давления или повреждения линии по сравнению с червяком. Зажимы шестеренчатого типа. Их достаточно легко найти в большинстве магазинов автозапчастей.

Вот и все. У меня еще не было возможности протестировать это, так как скоро я начинаю преобразование EFI, но я этого не делаю. Не ждите каких-либо проблем.Очевидно, что нужно сделать, это проверить на утечки после создания давления в системе, но пока хлопки плотные, проблем быть не должно.

Серия

60 - Раздел 2.1 Обзор системы дизельного топлива

Раздел 2.1


Обзор системы дизельного топлива

Схематическую диаграмму типичной дизельной топливной системы см. На рисунке. «Принципиальная схема дизельной топливной системы»

1. В случае с 6R56762 запорный топливный клапан с ручным управлением заменил обратный клапан. В этом месте можно установить клапан PRO-CHEK ® для удаления воздуха.

2.Эффективно с 6R8950, блок охлаждения ECM / EDU был удален со всех двигателей Series 60, используемых на шоссе.

3. В случае с блоком 6R13060 обратный клапан топливной системы установлен в головке вторичного топливного фильтра для предотвращения обратного слива топлива при замене фильтров.

Рисунок 1. Принципиальная схема дизельной топливной системы

Топливная система включает форсунки, встроенный топливный коллектор в головке блока цилиндров, топливный насос, охлаждающую пластину для электронного модуля управления (ECM) или электронного распределительного блока (EDU), первичный топливный фильтр, вторичный топливный фильтр и топливо. обратный клапан, если он есть.Ограничительное отверстие 2,0 мм (0,080 дюйма) расположено в фитинге возврата топлива в задней части головки блока цилиндров для поддержания давления в топливной системе. См. Рисунок «Принципиальная схема дизельной топливной системы» для схемы топливной системы.

ПОЖАР

Во избежание травм от пожара нагретыми парами дизельного топлива:

  • Не подпускайте к двигателю людей, не принимающих непосредственного участия в обслуживании.
  • Немедленно остановите двигатель, если обнаружена утечка топлива.
  • Не курите и не допускайте открытого огня при работе с работающим двигателем.
  • Надевайте соответствующую защитную одежду (защитную маску, изолированные перчатки, фартук и т. Д.).
  • Чтобы предотвратить скопление потенциально летучих паров, во время работы хорошо вентилируйте двигатель.

Топливо всасывается из топливного бака через дополнительный водоотделитель топлива в первичный топливный фильтр и поступает в насос.После выхода из топливного насоса под давлением топливо проходит через пластины охладителя EDU / ECM (если они есть) через вторичный топливный фильтр к головке блока цилиндров. Для агрегатов до 6R56762 топливо проходит через обратный клапан перед подачей в головку блока цилиндров.

Опциональный обратный клапан PRO-CHEK®, удаляющий воздух из топливопровода, может быть установлен между вторичным фильтром и головкой блока цилиндров. Топливо поступает к форсункам в головке блока цилиндров по каналам, составляющим единое целое с головкой.Избыточное топливо выходит в задней части головки чуть выше впускного отверстия через ограничительный возвратный патрубок, который поддерживает давление топлива в системе и возвращается обратно в топливный бак.

Примечание. В случае агрегата 6R8950 пластина радиатора была удалена со всех двигателей Series 60, используемых на шоссе. Как и в случае с блоком 6R13060, во вторичном топливном фильтре установлен обратный клапан топливной системы для предотвращения обратного слива топлива при замене фильтров.

Примечание: Действующий с 6R56762 запорный топливный клапан с ручным управлением заменил прежний клапан.

Опубликовано samuel07042012

Контроль давления в системе впрыска Common Rail

Контроль давления в системе впрыска Common Rail

Ханну Яэскеляйнен, Алессандро Феррари

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Abstract : Существует несколько подходов к контролю давления в общей магистрали.Один из первых методов подхода заключался в том, чтобы подавать больше топлива, чем необходимо, в общую топливную рампу и использовать клапан регулирования давления, чтобы слить излишки топлива обратно в топливный бак. Более предпочтительный подход состоит в том, чтобы дозировать топливо в насосе высокого давления, чтобы минимизировать количество топлива под давлением до давления в рампе. Для последующего использования можно использовать различные виды учета топлива. Некоторые практические реализации Common Rail используют оба подхода со стратегией управления в зависимости от условий работы двигателя.

Введение

Серийные топливные системы Common Rail оснащены замкнутой системой управления высоким давлением, которая стабилизирует давление в рампе с относительно небольшим запасом до номинального значения, указанного электронным блоком управления для данного рабочего состояния двигателя. Насос поддерживает давление в рампе за счет непрерывной подачи топлива в общую топливную рампу. Это давление контролируется датчиком давления, и разница между номинальным значением давления в рампе и измеренным является входным сигналом для контроллера.В терминологии управления, давление в рампе - это системный выход , в то время как положение исполнительного механизма, используемого для управления давлением в рампе, - это системный ввод .

Существует ряд подходов к контролю давления в общей рампе. Один из способов - подать больше топлива, чем необходимо, в общую топливную рампу и использовать регулятор высокого давления - обычно называемый клапаном регулирования давления - в контуре высокого давления, чтобы слить излишки топлива обратно в топливный бак. При таком подходе положение клапана регулирования давления является входом системы управления.Хотя этот подход использовался исключительно в некоторых ранних системах впрыска топлива, таких как системы с насосами Bosch CP1 (Рисунок 1 и Рисунок 2), это может привести к низкой эффективности и чрезмерно высоким температурам возврата топлива.

Другой подход заключается в дозировании топлива в насосе высокого давления, чтобы гарантировать, что только количество топлива, необходимое для форсунок, подается в общую топливную рампу. Возможны несколько подходов к насосному дозированию. Одним из распространенных подходов является дозирование топлива, всасываемого в насос (дозирование на входе), с помощью определенного типа впускного дозирующего клапана (IMV), который иногда также называют просто дозирующим клапаном топлива (FMV).Другой подход состоит в том, чтобы позволить насосу всасывать неконтролируемое количество топлива и измерять поток нагнетания насоса (измерение на выходе) с помощью клапана, такого как выпускной дозирующий клапан (OMV). Другой способ - изменить эффективный рабочий объем насоса высокого давления. Тщательно контролируя количество топлива, поступающего в насос, и избегая сжатия избыточного топлива до высокого давления, можно повысить гидравлический КПД системы впрыска топлива и избежать образования чрезмерно высоких температур топлива.Однако следует отметить, что дозирование топлива на ТНВД не может избавить от необходимости в регуляторе высокого давления. Регулятор давления по-прежнему может использоваться для некоторого снижения давления в рампе.

Клапан регулировки давления

Клапан регулирования давления (PCV) для управления давлением в рампе может быть расположен на одном конце рампы (PCV с внешним насосом), Рис. 1, или на выходе насоса (PCV, интегрированный в насос), Рис. 2. PCV с внешним насосом ведет к более низкие затраты на производство насоса, но близость регулятора к форсункам может внести дополнительные нарушения в динамику форсунок.В решении PCV со встроенным насосом топливо, дросселируемое регулирующим клапаном, присоединяется к потоку утечки из насосных камер, а также к топливу, протекающему в контурах охлаждения и смазки насоса. Этот комбинированный поток выходит из насоса и возвращается в топливный бак.

Рисунок 1 . Система впрыска дизельного топлива Common Rail с клапаном регулировки давления, расположенным на рампе

(Источник: Bosch)

Рисунок 2 . Насос Bosch CP1 со встроенным клапаном регулировки давления

(Источник: Bosch)

Регулирование давления в рампе с помощью PCV по своей сути является быстрым из-за близости входа системы (PCV) и выхода системы (датчик давления в рампе).Другими словами, система не включает задержку, возникающую из-за прохождения топлива через насос высокого давления, как это было бы в случае некоторых подходов к насосному дозированию.

###

Проверьте / замените перепускной клапан возврата топлива

Перепускной клапан впрыскивающего насоса Bosch VP44 расположен на стороне впрыскивающего насоса. Он также используется для подсоединения возвратной топливной магистрали (банджо-фитинг) к топливному насосу высокого давления.

Симптомы впрыскивающего насоса Bosch VP44

  • Отсутствие / нестабильность при низких оборотах
  • Белый дым
  • Жесткий запуск
  • Двигатель глохнет на холостом ходу
  • Низкая мощность
  • Трещина топливного фильтра

Объем топлива из перекачивающего (подъемного) насоса всегда обеспечивает больше топлива, чем ТНВД требует.Перепускной клапан (обратный клапан) используется для направления излишка топлива по возвратной топливной магистрали и обратно в топливный бак. Примерно 70% подаваемого топлива возвращается в топливный бак. Клапан открывается примерно при 97 кПа (14 фунтов на кв. Дюйм). Если обратный клапан внутри узла заедает, слив топлива из ТНВД может вызвать затруднения при запуске. Если диагностический код неисправности (DTC) был сохранен для снижения производительности двигателя из-за высокой температуры топлива топливного насоса высокого давления, перепускной клапан может застрять в закрытом положении.

Диагностика и тестирование перепускного клапана

Для этого испытания необходим обдувной пистолет с резиновым наконечником и регулируемым давлением в воздушной линии.

1. Перед снятием очистите область вокруг перепускного клапана и обратного топливопровода на ТНВД.

2. Снимите клапан с насоса и банджо-фитинга.

3. Утилизируйте старые уплотнительные прокладки.

4. Установите регулируемое давление воздуха примерно на 97 кПа (14 фунтов на кв. Дюйм).

5. Используя продувочный пистолет, подайте давление на впускной конец перепускного клапана (конец, который входит в топливный насос).

6. Внутренний обратный клапан должен сработать, и воздух должен пройти через клапан под давлением 97 кПа (14 фунтов на кв. Дюйм). Если нет, замените клапан.

7. Уменьшите регулируемое давление воздуха до 10 фунтов на квадратный дюйм и наблюдайте за клапаном. Клапан должен оставаться закрытым. Если нет, замените клапан.

8. Установите новые уплотнительные прокладки на клапан.

9. Установите клапан через банджо-фитинг в насос.

10. Затяните с моментом 32 Н · м (24 фунт-футов).

Снятие перепускного клапана

Перепускной клапан (предохранительный клапан) расположен снаружи топливного насоса высокого давления.Он соединяет возвратный топливопровод (банджо-фитинг) с насосом. Клапан не имеет внутренних обслуживаемых деталей и подлежит замене в сборе. Используются две уплотнительные прокладки. Одна прокладка расположена между насосом и банджо-фитингом. Другой расположен между банджо-фитингом и концом клапана.

1. Перед снятием очистите область вокруг перепускного клапана и обратного топливопровода на ТНВД.

2. Снимите клапан с насоса и банджо-фитинга.

3. Утилизируйте старые уплотнительные прокладки.

Установка перепускного клапана

Перепускной клапан (предохранительный клапан) расположен снаружи топливного насоса высокого давления. Он соединяет возвратный топливопровод (банджо-фитинг) с насосом. Клапан не имеет внутренних обслуживаемых деталей и подлежит замене в сборе. Используются две уплотнительные прокладки. Одна прокладка расположена между насосом и банджо-фитингом. Другой расположен между банджо-фитингом и концом клапана.

  • Установите новые уплотнительные прокладки на клапан.
  • Установите клапан через банджо-фитинг в насос.
  • Затяните с моментом 32 Н · м (24 фунт-футов).

Система перепуска топлива ... Простой путь VS сложный


К настоящему времени большинство из нас на собственном опыте имеют опыт использования современного бензина в наших старинных автомобилях. По опыту мы знаем, что бензин, который мы покупаем сегодня, далек от того качества, каким был бензин, когда наши старинные автомобили были новыми. Если вы читали мою книгу «Официальное руководство по современному бензину и маслу для современных автомобилей» .... вы знаете, почему качественный электрический топливный насос с шестеренчатым приводом и тем же рабочим давлением, что и ваш механический топливный насос, практически необходим.

Это электрический топливный насос серии 92 в разобранном виде, чтобы вы могли увидеть, как он сделан ...


Топливный фильтр 30 микрон входит в комплект поставки каждого электрического топливного насоса серии 92


Еще одна вещь, которую делают современные топливные системы, - это циркуляция бензина между топливным баком и топливным насосом через возвратную линию.Это помогает поддерживать охлаждение бензина, предотвращает превращение бензина в пар и блокирует поток свежего бензина в карбюратор (в нашем случае), а любой дополнительный объем бензина может быть возвращен в топливный бак.

Хорошо ... хорошо, вы говорите, "но как я должен заставить топливо циркулировать в топливной системе моего старинного автомобиля ...?" Есть несколько способов сделать это, но мы на Пятой авеню уверены, что "просто - это хорошо!" Я готовил машины для Великой гонки почти тридцать лет, и одна вещь, которую я всегда находил интересной, - это то, как группа из 100 владельцев старинных транспортных средств может придумать столько сложных решений для простой проблемы.Хорошим примером является создание системы рециркуляции топлива.

Вы можете сделать это по-своему ...

Это решение, хотя и хорошее в теории, делает работу намного сложнее, чем она должна быть ... и в этой конструкции есть несколько недостатков. В этом примере байпасная часть топливной системы, которая находится ближе всего к днищу автомобиля ... эти 90-градусные изгибы будут ограничивать поток топлива, как и обратный клапан, установленный в топливной магистрали, и все мы по опыту знаем, чем больше бывает стыков...чем больше мест можно ожидать утечки. Это просто закон Мерфи.

Или вы могли бы сделать то же самое с помощью этого ...


Это простое решение. Это специальный топливный фильтр, который работает с нашим электрическим топливным насосом серии 92. Этот специальный топливный фильтр имеет впуск и выпуск 5/16 дюйма, поэтому он будет работать в той же топливной магистрали, которую вы используете сейчас. Он имеет дополнительный выпуск 1/4 дюйма, чтобы вы могли проложить обратную топливную магистраль 1/4 дюйма в топливный бак для циркуляции топлива.Вы хотите установить его на выходной стороне электрического топливного насоса. Это простая установка, и вам не нужно добавлять кучу сантехники для выполнения вашей миссии.

Я знаю, о чем вы думаете ... но этот фильтр должен работать ПОСЛЕ электрического топливного насоса, чтобы электрический топливный насос мог помочь протолкнуть топливо через систему. Если вы установите этот фильтр перед электрическим топливным насосом, электрическому топливному насосу будет трудно циркулировать топливо. Сегодня, когда в бензине содержится спирт, у вас не может быть слишком много топливных фильтров... Просто хорошо!

Этот фильтр имеет номер детали 17415DOF и доступен в разделе "Детали" на веб-сайте.

ЕЩЕ ОДНО ... как говорил лейтенант Коломбо, это касается обратных клапанов в топливных системах.

Пример встроенного топливного обратного клапана


Возможно, вы думаете о добавлении обратного клапана топливной системы, подобного этому, в топливопровод, чтобы предотвратить образование паров. Хотя теоретически это может звучать хорошо, если вы понимаете, как работает механический топливный насос и как работает карбюратор, вы поймете, что это НЕ ответ на вашу проблему.

Механический топливный насос работает (проще говоря) с двумя клапанами, один на входе и один на выходе. Впускной клапан открывается для всасывания топлива с помощью вакуума, создаваемого диафрагмой. Затем впускной клапан закрывается, выпускной клапан открывается, и топливо вытесняется через выпускную сторону топливного насоса в карбюратор. Если один клапан открыт, другой клапан закрыт.

Это означает, что ... в вашем механическом топливном насосе всегда будет закрыт один клапан, поэтому вероятность слива топлива обратно в бак через механический топливный насос невелика.То же самое и с карбюратором. Топливо поступает во впускное отверстие карбюратора, и топливный бак заполняется топливом. Как только топливный бак заполнен, игла и седло перекрывают поступающую подачу топлива, предотвращая, таким образом, слив топлива обратно в топливопровод. Это работает так (по крайней мере, теоретически), поэтому в карбюраторе всегда достаточно топлива, чтобы завести ваш старинный автомобиль. Таким образом, вероятность утечки топлива обратно в топливный бак из карбюратора также невелика.

СО.Куда уходит топливо и почему ваша машина так долго заводится после того, как неделю простаивает в гараже ...?

Происходит одно из двух. В большинстве случаев топливо в карбюраторе просто испаряется. Современное топливо имеет низкую температуру кипения, что способствует соблюдению норм выбросов, что нормально для современных автомобилей с высоким давлением в топливном насосе. Это не подходит для наших старинных автомобилей, у которых давление топливного насоса составляет четыре фунта или меньше. Таким образом, простое объяснение состоит в том, что топливо просто испарилось из карбюратора, когда ваша машина была припаркована, скорее всего, из вентиляционного отверстия.

Второе, что происходит, это то, что топливо превращается в пар, находясь в топливной магистрали. Это обычное явление, если топливопровод проходит рядом с выхлопом или если под капотом много тепла от выхлопных коллекторов (например), что помогает ускорить процесс испарения. Тепло под капотом также выкипит топливо из чаши карбюратора.

Когда топливо превращается в пар в топливной магистрали, оно расширяется и блокирует поток свежего бензина к механическому топливному насосу.Это обычное явление после того, как вы проехали на старинном автомобиле в течение часа или около того, а затем выключили его. Поглощение тепла из выпускных коллекторов и температура в день на 90 с лишним градусов помогут решить проблему и усугубят ее.

Исправление, конечно же, - это электрический топливный насос, установленный сзади близко к резервуару, чтобы он мог выталкивать топливо вперед. Чаще всего ... паровая пробка возникает между топливным баком и механическим топливным насосом. Механический топливный насос просто не может перекачивать топливо после того, как оно превратилось в пар.

Помимо электрического топливного насоса и топливного фильтра с двумя выпускными отверстиями, показанных выше, вам также необходимо добавить пинту дизельного топлива на каждые десять галлонов бензина. Это сделает две вещи. Во-первых, это повысит температуру кипения бензина, чтобы он не испарялся так легко, а дизельное топливо будет смазывать прокладки в карбюраторе, чтобы они не сжимались. (спирт в современном бензине высушит прокладки карбюратора, что приведет к их усадке)

Итак, теперь, когда вы понимаете, как работает ваша топливная система и что вызывает паровую пробку, вы понимаете, что добавление обратного клапана в топливопровод, идущий к карбюратор НЕ решит проблему паровой пробки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
