Обогрев лобового стекла – как он работает

Зима – время достаточно трудное для автомобилистов. Ночью температура может настолько опуститься, что утром невозможно будет открыть с ходу двери, а тем более, завести машину и уехать.

Но если же завести своего «железного коня» Вам удалось, то наверняка Вы ничего не увидите через лобовое стекло, так как оно попросту замерзло. Но автомобильные технологии на месте не стоят, благодаря чему некоторое время назад появились специальные приспособления для обогрева «лобовухи» Вашей машины. Конечно же, в некоторых моделях автомобилей есть «родной» обогрев лобового стекла, но такие случаи почти единичны. Сделать же свое лобовое стекло обогреваемым не так сложно, как может казаться.

Конструкция стекла с обогревом

Так систему, которая обеспечивает подогревание лобового стекла, представляет собой совокупность нитей накаливания специального назначения, которые уже встроены в стекло. Питание подает электронный блок.

Расположение этих нитей накаливания зависит от типа обогрева, которых всего два. В первом случае нити устанавливают так, чтобы прогревалась только зона автомобильных дворников. Остальная часть лобового стекла через некоторое время после начала движения оттает сама за счет тепла, подаваемого из салона.

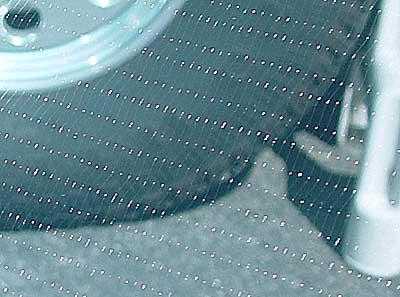

Во втором случае нити расположены почти по всему периметру «лобовухи». При таком типе обогрева оттаивает почти все стекло, кроме зон, которые не мешают обзору. Эти незначительные морозные «следы» оттают через время благодаря теплому воздуху из салона.

После установки Вы, сидя за рулем, будете замечать эти нити, от чего возможен некий дискомфорт, но спустя время Вы будете их замечать только с улицы, так как с внешней стороны лобового стекла они достаточно приметны.

Плюсы и минусы лобовых стёкол с обогревом

Подобная конструкция имеет как плюсы, так и минусы. Учитывая все факты, Вы сами должны решить устанавливать подобную систему в своей машине, или Вам и так хорошо.

Достоинства:

Независимо от погоды, у Вас будет отличный обзор всего происходящего на дороге; Существенно сокращается по времени процедура подготовки машины к езде, то есть зимой не нужно чистить лобовое стекло от льда, а летом не нужно протирать его, если оно запотело.

Недостатки:

Нити дают отблеск, из-за чего водители встречного транспорта могут оказаться в небольшом замешательстве;

Стекло с нитями нагревания внутри выглядит немного странно, с учетом того, что подобная система еще не приобрела достаточно широкое распространение.

Установка системы обогрева

Если Вы хотите сделать обогреваемой только зону автомобильных дворников, то покупать новое лобовое стекло не нужно. В этом случае тепло будет идти от самих дворников, в которых стоит нагревательный элемент. Затраты при таком способе обогрева минимальны. Блок питания нагревательных элементов и блок, который отвечает за управление работой дворников, нужно присоединить к системе питания всей машины.

Дворники, в которые вмонтированы нагреватели, нужно поставить на место обычных. Проводку нужно протягивать через отверстия, которые уже имеются в кузове машины.

Блок управления нужно закрепить внизу под паленью приборов, а блок питания желательно поместить под капотом. Обязательно нужно поставить предохранитель в электрическую цепь, дабы не произошло короткое замыкание.

Гораздо сложнее установить лобовое стекло с подогревом. Для этого нужно убрать старое стекло и остатки клея, на который оно было посажено. Вся эта процедура занимается достаточно много времени.

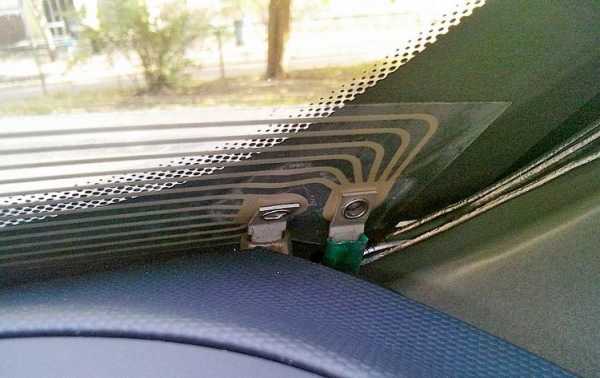

Перед установкой «теплого» стекла, в нем нужно найти выводы нагревательных элементов. Эти выводы находятся на кромках стекла. К этим выводам нужно припаивать провода, которые будут подавать ток к нагревательным элементам, за счет чего стекло и будет теплым.

Рекомендуют те места, где происходило спаивание, заливать расправленным составом из электрического пистолета, который можно найти в любом большом магазине строительных материалов. После окончания работ по проведению силовых проводов в моторный отсек, можно переходить к монтажу самого стекла.

Дальше работа будет связана электросетью машины и теми проводами, которые идут от нагревателей стекла. Один провод нужно подключить к батарее аккумулятора, обязательно используя предохранитель. Второй провод нужно бросить к блоку управления нагревом и к таймеру, который и будет устанавливать время нагревания стекла. Таймер нужно выставить на конкретное время, спустя которое он выключит систему нагрева. Время зависит от погодных условий, поэтому желательно устанавливать такой интервал, который будет оптимальным для конкретной погоды. Блок управления нагреванием стекла нужно установить внутри машины в салоне.

Иногда для эффективной роботы системы нагрева лобового стекла используют специальный преобразователь для силы тока и напряжения.

Итак, чтобы установить лобовое стекло с подогревом, нужно выполнить всю работу в два этапа: установить «теплое» стекло вместо обычного и провести работы с электричеством, то есть развести провода управления и питания. Если Вы несведущи во всех этих электрических тонкостях, то лучше доверить эту работу профессионалу, который точно ничего не испортит в Вашей машине.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Как поставить подогрев лобового стекла своими руками: все способы

 Дополнительный подогрев лобового стекла может значительно сократить время, необходимое для подготовки авто к поездке зимой, особенно в тёмное время суток, которое, сожалению, преобладает в северных широтах.
Многие современные машины комплектуются уже на конвейере стёклами с электроподогревом. Также такое стекло можно купить и заменить им обычное штатное. Но есть и другой вариант – установить подогрев лобового стекла своими руками прямо на месте, приклеив уже готовые нити обогрева, закрепленные на прозрачной липкой ленте.

Содержание статьи

Как работает подогрев лобового стекла



Работающий подогрев лобового стекла



Нити накала, нагреваемые электрическим током, размещаются, как правило, внизу лобового стекла.

Принцип действия подогрева прост – на нити накала, нанесённые на стекло, подаётся нагревающий их электрический ток.
Изготовленные промышленным способом стёкла с подогревом имеют меж собой разницу лишь в выборе места прогрева – по контуру стекла, по его площади, частично или полностью покрывая её. Нити, прогреваемые электрическим током, нанесённые в зоне прямого обзора, могут отвлекать внимание, поэтому предпочтение, как правило, отдаётся контурному прогреву, имеющему более частое расположение нитей снизу стекла – там, где останавливаются отключенные щётки стеклоочистителей.

Имеющиеся в продаже наборы для оснащения стекла подогревом тоже исполняются в различных вариантах. Нити подогрева лобового стекла нанесены на самоклеящуюся плёнку и имеют выводы для подачи на них напряжения.
Более «продвинутые» разновидности подогрева имеют в комплекте блок управления со встроенным таймером, отключающим питание через заданный интервал времени.


Нити подогрева лобового стекла не должны быть видны и мешать обзору.



Сделать подогрев лобового стекла своими руками несложно, при этом совершенно необязательно снимать стекло.

Сделать подогрев лобового стекла своими руками несложно, при этом совершенно необязательно снимать стекло. Достаточно лишь тщательно обезжирить поверхность, на которую будет наклеиваться лента. «Прилепленный» наспех обогрев будет местами отслаиваться, что сделает его бесполезным. Вдобавок, плохой теплоотвод в местах, где нет контакта со стеклом, может привести к выходу из строя нитей накала.
Не клейте подогрев на холодное стекло, вообще – подобные работы лучше производить в тёплое время года, – надёжнее приклеится.

Сделать подогрев лобового стекла можно примерно так:



Лобовое стекло с подогревом



Если Вы купили только ленты с нитями нагрева, не забудьте «врезать» в положительный провод питания сменный предохранитель в корпусе.

Как видите, нити подогрева лобового стекла расположены в зоне стоянки стеклоочистителей. Такое их расположение будет прогревать линии контакта рабочих кромок щёток со стеклом, что предотвратит отрывание резинки от основы, если Вы нечаянно заденете рычаг выключателя «дворников», пока авто не прогрето. Иногда и датчик дождя срабатывает некстати – когда «дворники» ещё не оттаяли – так бывает весной при «околонулевой» температуре воздуха.

Провести провода питания будет несложно, если заранее наметить точки их подключения к нитям, вернее, места расположения этих точек. Для того, чтобы лишние провода не оскорбляли Ваши эстетические чувства, спрячьте их под накладками передних стоек – последние легко снимаются.
Если Вы купили только ленты с нитями нагрева, не забудьте «врезать» в положительный провод питания сменный предохранитель в корпусе. Если нет информации о мощности нитей, поставьте для начала предохранитель на 10 ампер, при необходимости заменив его впоследствии 15-ти амперным.
Желательно также продумать схему подключения к штатной проводке – запитанный от прикуривателя подогрев на многих авто будет работать и при выключенном зажигании, что нежелательно – лучше подстраховаться и сделать возможной работу подогрева лишь тогда, когда зажигание включено.

Установка лобового стекла с подогревом



Установка лобового стекла с подогревом


Прежде всего, такое стекло надо купить. Оригинальные автостёкла для многих иномарок обычно стоят дорого, но есть более доступные отечественные и китайские аналоги. И вот здесь при покупке нужно быть внимательным, потому что некачественное стекло – с подогревом оно или без – может быть выполнено с такими дефектами, что Вы пожалеете о том, что затеяли замену штатного стекла.

Признаки хорошего лобового стекла:

Хороше лобовое стекло при любых обстоятельствах должно оставаться прозрычным.

1. Оно должно оставаться прозрачным при пропускании прямых солнечных лучей – помутнение стекла говорит о плохой его проклейке.
2. В зоне активного зрения (в 28-ми градусном секторе обозрения при взгляде в направлении движения) не должно быть искажений очертаний предметов.
3. Нити обогрева не должны выделяться – у хороших стёкол они едва заметны.
4. Косвенным признаком хорошего изделия служит отчётливое клеймо и тщательно выполненная упаковка, предотвращающая любые возможные повреждения при транспортировке.



Ленты подогрева лобового стекла



На работах по замене лобового стекла лучше не экономить и довериться специалистам.

Замену лобового стекла лучше производить в специализированном автосервисе – несмотря на кажущуюся простоту работы, вырезание старого стекла, нанесение праймера и герметика, а также соблюдение правил сушки могут сделать качественно далеко не все. Очень часто бывает так, что спустя несколько месяцев, а то и сразу после замены, стык стекла и кузова начинает протекать. Да и кузовные детали, нещадно ободранные струной, покрываются ржавчиной – особенно передняя кромка крыши.
Настоящий профессионал даже не будет нуждаться в уточнении – с подогревом стекло или нет. Кроме того, выведет провода от подогрева так, чтобы Вам не пришлось производить разборку «жабо» при подключении.

Как подключить лобовое стекло с подогревом



Подключение лобового стекла с подогревом



Выключатель подогрева лобового стекла лучше поставить автомобильный, с мощными контактами и усиленным корпусом.

Подключать лобовое стекло с подогревом лучше в моторном отсеке – именно туда выводятся провода, но «плюсовой» провод придётся выводить в салон – для подключения кнопки или клавиши. Выключатель используйте автомобильный, лучше всего такой, который имеет подходящее обозначение на корпусе – удобнее будет пользоваться, да и кнопки, предназначенные для включения энергоёмких приборов, имеют более мощные контакты и не расплавятся.

Подогрев «дворников» и форсунок омывателя лобового стекла своими руками



Подогрев дворников лобового стекла



Если не удалось купить форсунки именно для вашего авто, то всегда можно купить и поставить универсальные форсунки для омывателя.

В магазинах автозапчастей и аксессуаров можно приобрести форсунки (включая и веерные) омывателя лобового стекла с подогревом. Если в продаже именно для Вашего авто таких нет, то выпускаются так называемые универсальные форсунки. Сложности в их установке нет. Главное – аккуратно провести проводку, чтобы она не свисала, но и не оборвалась при открывании капота. Это касается и подключения подогрева щёток стеклоочистителя лобового стекла – провода питания не должны мешать работе механизма – «трапеции дворников».
К сожалению, даже форсунки с подогревом не могут предотвратить замерзание омывателя в морозы – на многих авто бачки расположены, что называется, «на улице» – вне моторного отсека. Поэтому некоторые умельцы оборудуют бачок подогревом, устанавливая на дне его электрический нагреватель, питающийся также от АКБ.

Нужен ли подогрев лобового стекла



Самодельный подогрев форсунки омывателя



Перед тем, как покупать подогрев лобового стекла, следует окончательно решить — а нужен ли он вам.

Вообще, перед тем, как приобретать подогрев лобового стекла или подобные «навороты», решите – нужны ли они Вам вообще. Зачастую чрезмерное увлечение подобными вещами либо снижает ресурс АКБ, либо – при небрежном их монтаже – к выгоранию проводки. Несомненно, такие устройства облегчают жизнь автолюбителя, но, к сожалению, не все имеют терпение всё грамотно сделать – провести проводку, защитить провода от обрыва или замыкания, подключить предохранитель, и т.п.
Как говорится – «семь раз отмерь»!


mytopgear.ru

Обогрев лобового стекла своими руками

Редкий владелец «возрастной» иномарки, равно как и приверженец отечественного Автопрома, не знаком со специальным зимним инструментом (скребок и щетка), призванным облегчить очистку лобового стекла от наледи и снега. Оборудование автомобиля печкой, обеспечивающей высокоэффективный обдув, подогрев форсунок омывателя лобового стекла способно значительно упростить этот неприятный процесс, однако требует существенного расхода топлива и времени.

Но, как быстро отогреть лобовое стекло тогда, когда эффективность обогрева минимальна, а температура «за бортом» довольно низка? Современные производители автомобильных стекол  предлагают новинку – обогреватель лобового стекла. В пользу применения данного устройства говорят следующие, довольно убедительные, факторы:

• уменьшения сроков обогрева автомобильного стекла;
• качественное удаление наледи и снега с поверхности стекла;
• минимизация риска повреждения поверхности автомобильного стекла (потертости, царапины) неизбежного при выполнении механической очистки посредством скребка.

Таким образом, вполне логичным является утверждение о том, что обогреватель лобового стекла – эффективное средство качественной подготовки к безопасному участию в дорожном движении.

Наклейка на нижнюю часть штатного лобового стекла нагревательного элемента позволяет частично решить проблему обледенения. Но включать этот элемент можно только в том случае, если температура в салоне автомобиля выше минус 15 градусов. В противном случае стекло треснет. Оптимальный выход – установка нагревательных элементов в нижней части стекла и тепловентилятора.

Желательно устанавливать тепловентилятор по центру передней панели, в этом случае он будет прогревать всю поверхность стекла. Для его крепления используют двухсторонний скотч подходящего размера, а провода убирают в пространство между передней панелью и стеклом. Если же вы решили подключить тепловентилятор к системе обогрева, то вам придется снимать переднюю панель. Чтобы тепловентилятор эффективно обогревал стекло необходимо подавать горячий воздух от него в трубу или шланг обдува стекла под углом 45 градусов. Благодаря этому вы сможете избежать потерь тепла из-за ухода части горячего воздуха через печку. Удобно использовать для этой цели 50-ти миллиметровый тройник 45 градусов из ПВХ, который применяют для подключения нескольких раковин к одному стояку канализации. Преимущество ПВХ в том, что после нагрева до температуры 100-120 градусов ему можно придать любую форму.

Снимите переднюю панель (о том, как это сделать, читайте в инструкции по ремонту и эксплуатации вашего автомобиля) и внимательно осмотрите трубы или шланги обдува стекла. Найдите место, куда сможете врезать тройник и убедитесь, что ни тройник, ни тепловентилятор не будет ничему мешать. Если диаметр воздуховодов меньше, чем тройника, придется нагревать его и аккуратно сжимать до необходимого размера. Продумайте, как соединить отвод тройника и выход тепловентилятора. Если форма корпуса вентилятора сильно отличается от круглой, придется сделать переходник из пластика, жести или ПВХ. Переходник, тепловентилятор и тройник соединяйте с помощью клея из термопистолета. Тройник и трубы или шланги соединяйте с помощью автомобильного силиконового герметика. В последнюю очередь занимайтесь установкой предохранителей, реле и кнопки включения. Если у блока сигнализации задействованы не все каналы, то вы управлять включением обогревателя дистанционно. Для этого обратитесь к автоэлектрику.

Установка нагревательного элемента на стекло

Снимите переднюю панель, чтобы открыть доступ к нижней части стекла. Очистите поверхность стекла от пыли и обезжирьте. Приклейте к стеклу одну или две полоски нагревательного элемента (зависит от их размера) напротив щеток дворников, следуя указаниям в инструкции по установке обогревателей. Подключите к контактам элементов провода, через которые будет поступать питание. Подключите реле, предохранитель и кнопку включения, после чего подключите всю схему к бортовой сети автомобиля. Если вы не знаете, откуда именно брать напряжение, обратитесь к автоэлектрику. Это обойдется во много раз дешевле, чем восстановление автомобиля после неумелого вмешательства.

Реле времени

Во время сильных морозов необходимо включать сначала тепловентилятор и только через 1-2 минуты нагреватели стекла.

Это позволит избежать появления трещин. Поэтому необходимо использовать реле времени, которое будет автоматически регулировать очередность включения нагревателей в зависимости от температуры в салоне. Большинство автосигнализаций с функцией автозапуска поддерживают подключение датчика температуры и установку дополнительной программы. Если вы не знаете, как сделать это, обратитесь к автоэлектрику. Если ваша сигнализация не поддерживает такой режим работы, обратитесь к автоэлектрику, чтобы он собрал и подключил реле времени. Компоненты для такого реле можно купить в любом магазине, продающем радиодетали.

Автомобильное стекло с обогревом

Главной, а точнее единственной, отличительной особенностью такого лобового стекла служит наличие специальных нитей накаливания, вмонтированных в его толщу. Уникальность данной разработки заключается в том, что сетка нитей накаливания практически незаметна с внутренней стороны стекла, то есть не мешает концентрации внимания водителя и не отражается на степени безопасности движения. Корректную работу данных нитей, являющихся, по сути, нагревательными элементами, обеспечивает и координирует специальный управляющий блок электромагнитных реле.

Современный рынок автомобильных принадлежностей и аксессуаров предлагает довольно широкий ассортимент не только готовых ветровых стекол с обогревом, но и универсальных комплектов, способных, например, обеспечить эффективный обогрев лобового стекла «Калина» или любого другого отечественного автомобиля. Основным условием, обуславливающий действенное функционирование данного оборудования является достаточный уровень работоспособности штатного аккумулятора, поскольку именно он служит единственным источником его (оборудования) питания. То есть, обогрев лобового стекла «Приора», имеющей «слабую» аккумуляторную батарею, не способную обеспечить дополнительную нагрузку, будет ненадежным.

Видео – Электрический подогрев ветрового стекла на Приоре и Гранте в Люксе

Конструкция обогревателя лобового стекла (встроенного)

В настоящее время производители предлагают автомобильные стекла с обогревом двух типов:

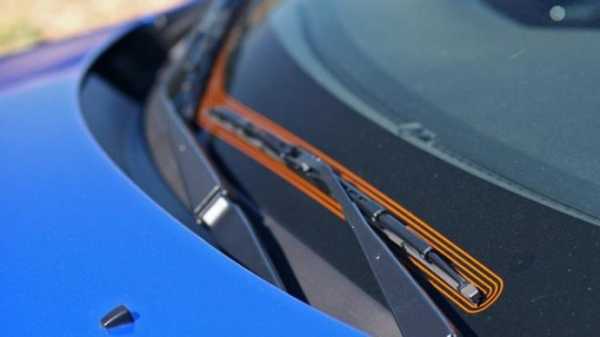

• Изделия, зона прогрева которых расположена в зоне стеклоочистителей автомобиля.

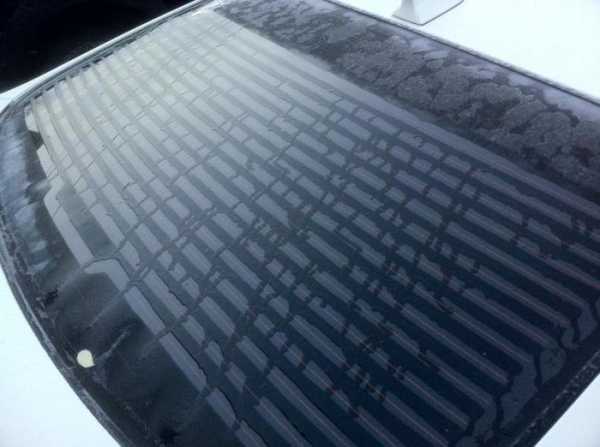

• Изделия, зона прогрева которых занимает практически всю площадь.

Предложения современных производителей довольно разнообразны и отличаются не только богатством вариантов комплектации, но и широким набором технических характеристик.

Конструкция системы, как правило, состоит из:

• Двух реле электромеханического типа (способных выдерживать силу тока до 40 Ампер).

• Нитей накаливания.

• Управляющего микропроцессора.

Вся площадь лобового стекла, подвергающаяся обогреву, делится на две зоны, называемые контурами «А» (со стороны водителя) и «В» (со стороны пассажира).

В первую очередь обеспечивается нагрев контура «А», что позволяет по истечению 5-7 минут (при температуре наружного воздуха не ниже 15⁰С) начать безопасное движение автомобиля. Затем аналогичным образом обогревается лобовое стекло в зоне контура «В». Переключение происходит без участия водителя (автоматически), что позволяет ему не отвлекаться от управления транспортным средством. Тем не менее, во многих моделях систем обогрева автомобильных стекол предусмотрена возможность принудительного переключения контуров, необходимость в применении которой, возникает тогда, когда нагрев контура «А» происходит быстрее 5-7 минут.

О преимуществах, обеспеченных применением данного типа обогревателя лобового стекла транспортных средств было сказано выше. Однако не лишено это устройство и некоторых недостатков:

• При освещении фарами встречного автомобиля нити накаливания создают блики, ухудшающие обзорность дорожного полотна.

• Необычный внешний облик стекла не всегда гармонирует с традиционными дизайнерскими решениями экстерьера автомобиля.

Как установить обогрев лобового стекла своими руками

Данный процесс не является технологически сложным и вполне может быть произведен автолюбителем самостоятельно. Инструкция по его выполнению выглядит следующим образом:

• Демонтаж лобового стекла (старого) и удаление существующего клеевого состава (герметика).

• Соединение электрических проводов, размещенных на кромках вновь устанавливаемого лобового стекла, с контактами автомобильной сети питания посредством пайки таким образом, чтобы:

– один из контактов нагревательных элементов соединяется с аккумуляторной батареей автомобиля;

– другой контакт нагревательных элементов соединяется с блоком управления процессом нагрева, оснащенным таймером, задающим время прогревания стекла в соответствии с температурой окружающего воздуха (при наличии).

Внимание! Ошибка соединения электрических контактов способна оказать негативное влияние на работоспособность системы электрообеспечения автомобиля.

Следует отметить, что лобовое стекло, оснащенное нагревательными элементами, не является единственно правильным ответом на вопрос: «Как отогреть лобовое стекло зимой?». Некоторые автомобилисты устанавливают на свои транспортные средства различные приспособления и устройства, получившие широкую, но не всегда достоверную рекламу производителя:

• обогреватели салона различных типов, подключающие к прикуривателю;

• системы, обеспечивающие подогрев жидкости в бачке омывателей;

• скребки с подогревом и т.д.

Однако использование данных приспособлений отличается либо низкой эффективностью, либо неудобством применения.

vipwash.ru

Обогрев лобового стекла – актуальный вопрос каждого зимнего утра

Практически каждый владелец подержанной иномарки в зимнее время сталкивается с проблемой как очистить переднее стекло от снега и льда. На помощь приходит скребок и терпение. Однако решение вопроса заключается в том, что необходимо организовать обогрев лобового стекла и проблема зимнего утра будет снята.

Для того чтобы облегчить жизнь водителям в зимнее время производители предлагают различные устройства обогрева

Производители стекол предлагают использовать специальный обогреватель, который обладает следующими преимуществами:

1. Снижение времени прогрева.
2. Очистка стекол от снега и льда.
3. Снижение количества повреждений стекла от ручной очистки скребком.

Все вышеперечисленное дает право говорить о том, что такое устройство – действенное средство при подготовке автомобиля к эксплуатации в зимнее время и помогает в случае, если переднее стекло без нитей обогрева.

Помимо этого, достаточно популярным является нагревательный элемент, который крепится внизу лобового стекла и тепловентилятора и дает возможность осуществлять подогрев.

Однако стоит помнить, что работать данный элемент можно только при температуре в машине не выше -15ºС иначе стекло может пойти трещинами.

Работа обогрева

Лобовое стекло автомобиля двухслойное и между слоями нанесена клейкая субстанция наподобие пленки для того, чтобы оно в случае ДТП не разлеталось на осколки, а как бы сминалось. Классический вариант стекла больше ничего не предусматривает, а в случае наличия обогрева на пленку устанавливаются тонкие провода нагревательного элемента, на которые поступает электрический ток. Именно это и позволяет ответить на вопрос, как работает система обогрева лобового стекла — под дейтсвием тока провода нагреваются и, как следствие, снег и наледь начинают таять. К сожалению, не все автомобили оснащены такими стеклами с нитями, а потому возникает закономерный вопрос как же реализовать обогрев стекла своими руками.

Работа обогрева

Обогреватель

Установка обогрева лобового стекла в виде тепловентилятора по центру панели является самым простым вариантом и позволяет прогревать всю поверхность. Крепиться устройство на двухсторонний скотч, а все провода прячут между передней панелью и лобовым. В случае если принято решение о монтаже тепловентилятора к системе, то придется снять переднюю панель.

Как сделать так, чтобы устройство прогревало всю поверхность? Горячий воздух должен подаваться в трубу обдува стекла под углом в 45º, что позволяет сократить потери тепла. Чаще всего для этого используется ПВХ тройник 50 мм на 45º.

Процесс монтажа происходит следующим образом:

1. Снять переднюю панель.
2. Осмотреть трубы обдува стекла.

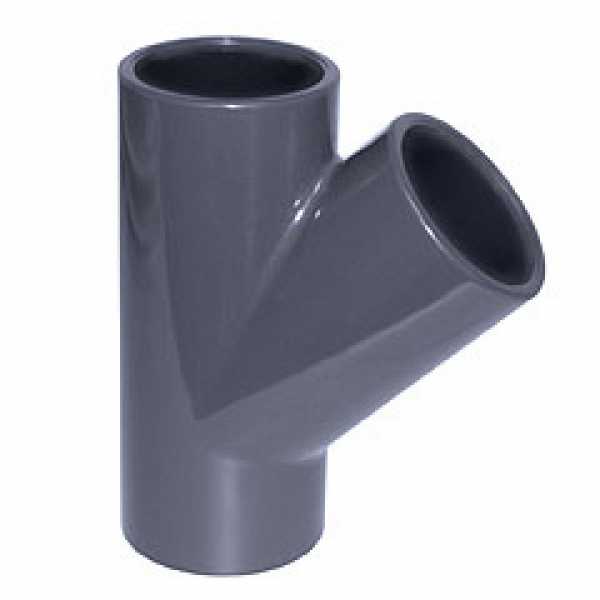

3. Определить место монтажа тройника.
4. Выполнить соединение отвода тройника с тепловентилятором.
5. Выполнить соединение переходника, устройства и тройника, используя клей в термопистолете.
6. Произвести соединение тройника и трубы при помощи универсального силиконового герметика для автомобиля.
7. Установить предохранители, реле и кнопки включения.

Нагревательный элемент

Для установки данного устройства придерживаются следующего алгоритма действия:

1. Снять переднюю панель для доступа к нижней части стекла.
2. Очистить поверхности от пыли и произвести обезжиривание.
3. Приклеить нагревательные элементы в месте напротив щеток стеклоочистителей.
4. Подключить провода нитей накаливания для подвода электричества.
5. Подключить реле, предохранители и выключатель.

Нагревательный элемент

Стекло с обогревом

Как говорилось выше, это стекло имеет вмонтированные провода накаливания. Нити накаливания совершенно не препятствуют обзору водителя и не отвлекают его от дороги, поскольку совсем незаметны со стороны салона.

Рынок комплектующих для автомобиля предлагает большое разнообразие стекол с обогревом, а также комплекты для обогрева. Важным условием для установки таких стекол является рабочий аккумулятор.

Стекла со встроенным обогревом бывают двух видов:

• зона прогрева в районе дворников
• зона прогрева на всей поверхности стекла

Конструктивно данное стекло выглядит следующим образом:

1. Два электромеханических реле.
2. Нити накаливания.
3. Микропроцессор управления.

Как говорилось выше, это стекло имеет вмонтированные провода накаливания. Нити накаливания совершенно не препятствуют обзору водителя и не отвлекают его от дороги, поскольку совсем незаметны со стороны салона.

Лобовое стекло с обогревом

Поверхность переднего стекла делится на 2 контура:

• А – место водителя
• B – место пассажира

Сначала осуществляется прогрев контура А, что дает возможность спустя 6-7 минут безопасно ездить. После этого запускается прогрев контура В. Такое переключение между контурами осуществляется в автоматическом режиме.

Недостатками встроенного обогрева на переднем стекле являются:

1. При включенных фарах встречного транспорта нити накаливания дают блики, что снижает обзорность дороги.
2. Стекло имеет непривычный вид и часто смотрится неуместно в сочетании с дизайном автомобиля.

Установка обогрева самостоятельно

Процесс установки нельзя назвать сложным, а потому выполнить его самостоятельно вполне возможно. Все действия выполняются согласно следующему алгоритму:

1. Демонтировать стекло.
2. Удалить герметик.
3. Соединить провода по кромке нового лобового стекла с контактами питающей сети, используя пайку, где один из контактов соединить с аккумулятором, а другой – с блоком управления нагрева.
4. Установить новое стекло.

Часто автомобилисты пользуются дополнительной защитой и сочетают устройства для эффективного обогрева, используя различные обогреватели, системы подогрева жидкости в омывателе и даже скребки с подогревом.

Сложно сказать, что именно из вышеперечисленного работает наиболее эффективно, поскольку каждая зима создает свои правила и подстраиваться под них каждый раз приходиться заново. Выбирать устройство, которое будет работать на результат нужно под свой автомобиль с учетом особенностей климата региона и времени, которое можно потратить на ожидание оттаивания лобового стекла. Можно отдать предпочтение обогревателям или нагревательным элементам – решает каждый сам. Многие умельцы используют самодельный обогрев, но данные варианты опасны и требуют специальных знаний и умений, чтобы все сделать правильно.

www.avtokrasim.ru

Как сделать обогрев лобового стекла своими руками

Одной из важных составляющих безопасного и комфортного передвижения на автомобиле является хорошая обзорность происходящего на дороге, а особенно это касается холодного времени года. Процесс очистки снегового и ледяного покрова с ветрового стекла – это не только физически утомляющая работа, но и требует определенного времени. Обычно эту работу приходится проделывать поутру, в тот момент, когда срочно нужно куда-то ехать. В последнее время автолюбители немного упростили себе эту задачу, применяя обогрев лобового стекла. Своими руками его можно установить в домашних условиях без существенных на то финансовых затрат. Это изобретение позволяет держать поверхность стекла в незамерзшем состоянии даже при сильных снегопадах и морозах. В этом обзоре приведены типы обогревов и способы их установки на ветровое стекло самостоятельно.

Устройство элемента с подогревом

Система обогрева стекла – это набор нитей накала определенного предназначения, которыми оснащается ветровое. Питается это устройство от бортовой сети и электронного блока управления. В зависимости от типа обогрева расположение нитей накала может быть разным. Часто на авто устанавливается только обогрев зоны дворников. Это нужно для очистки их от снежной и ледяной корки, а также для придания эластичности резиновым щеткам. Все остальное работает за счет штатной системы. Обогрев лобового стекла без нитей накаливания также имеет широкое применение. Зачастую такое приспособление устанавливают народные умельцы на авто, стекла которых не оборудованы штатным обогревом.

Второй вариант – это расположение нити по периметру окна. При таком раскладе прогревается полностью все стекло. Первое время после установки электрического обогрева водители чувствуют некий визуальный дискомфорт, так как полосы устройства бросаются в глаза. Но по происшествии некоторого времени глаза привыкают, и водитель их попросту не замечает.

Плюсы и минусы данного обогрева

Как и любое устройство, обогрев лобового стекла в зоне стоянки стеклоочистителей и по всему периметру имеет свои преимущества и недостатки. Сопоставив данные характеристики, автомобилисты сами вправе решать, устанавливать таковые на свои авто или же нет.

Преимущества: ощутимо уменьшается время подготовки транспортного средства перед выездом (снег, лед – все это исчезает за несколько минут), отличный визуальный контроль происходящего на дорогах общего пользования, с внутренней стороны стекло не запотевает и не берется инеем даже в момент простоя.

Недостатки: первое время нити накаливания бросаются в глаза и отвлекают, иногда привыкнуть к ним так и не удается. Если аккумулятор машины не первой свежести, происходит его разрядка при длительном простое авто на стоянке, поэтому нужно следить и не забывать отключать блок обогревателя.

Монтаж различных элементов обогрева

При желании смонтировать на свое авто обогрев лобового стекла своими руками в плоскости стеклоочистителей демонтировать с машины полностью ветровое не обязательно. Достаточно лишь приобрести в автомагазине ленты прогрева и приклеить их с внутренней стороны стекла напротив исходного положения дворников. Выводы проводов подключения обогрева можно провести под пластиковыми элементами салона, таким образом, они не испортят общий вид интерьера. Запитать этот обогрев лобового стекла от прикуривателя будет наилучшим вариантом, так как на летний период его можно просто снять.

Стеклоочистители с прогревом

Зону дворников можно оснастить и иным видом обогрева – это подогрев самих элементов. При этом варианте они сами будут очищаться и способствовать таянию снега. Блок управления нагревательными элементами и блок питания необходимо подсоединить к бортовой электросистеме автомобиля или же подключить обогрев лобового стекла от прикуривателя. Этот способ подключения очень удобен, так как при выходе из строя устройства не нужно ковыряться в проводке авто, а просто вытянуть штекер с разъема штатной розетки.

Обогреваемые элементы устанавливаются вместо штатного комплекта. Электрические провода от них можно провести через технологические отверстия в кузове. Затем в салоне авто под приборной панелью устанавливается блок управления дворниками, блок питания же лучше разместить в подкапотном пространстве. Важно при монтаже в электроцепь дворников установить предохранительный элемент во избежание возможного замыкания.

Заводское стекло с прогревом

Что касается установки полностью обогреваемого покрытия, то здесь дело обстоит иначе. Установить этот обогрев лобового стекла своими руками гораздо сложнее. При этом само ветровое стоит дороже, чем стандартное. Сначала следует демонтировать с авто штатное и зачистить посадочное место от остатков клея. Затем на обогреваемом стекле надо найти концы отводов для подключения. Обычно они расположены в торцевой части стекла. Далее к этим выводам нужно подсоединить электрические провода методом пайки. Соединительные участки необходимо заизолировать при помощи жидких изолирующих материалов. После проделанных работ стекло монтируют на автомобиль, как и стандартное, и приступают к его подключению к электрической бортовой сети.

Способ подключения

Один из выходов обогревателя необходимо подключить к плюсовой клемме аккумулятора с использованием предохранителя. Второй выход подключают непосредственно к системе управления обогревателем, который, в свою очередь, будет контролировать время прогрева стекла. При этом блок-таймер выставляется на определенное время работы, после чего он автоматически отключит прогрев. В основном время работы электрообогревателя зависит от погодных условий и степени обледенения покрытия.

Обогрев лобового стекла своими руками на ВАЗ

Для проведения данных работ нужно уметь работать с обычным паяльником и иметь представление об устройстве и электрооборудовании автомобиля. Если таковых знаний нет, то лучше обратиться за помощью к специалисту. Самостоятельно оснастить стекло этой системой можно двумя способами: монтаж ленты в плоскости стеклоочистителей и наклеивание ее по периметру окна. Зона обогрева дворников была описана выше, так что разговор пойдет о способе установки ленты по краям стекла.

К сожалению, автомобили отечественного производства не оснащаются таким стеклом с завода. Поэтому автолюбители нашли выход из этого положения. Покупают в магазинах самоклеющиеся ленты и сами монтируют их на авто. Это автомобильное дополнение представляет собой обогрев лобового стекла без нитей накаливания. Изготавливается в виде тонкой прозрачной полосы-пленки различной ширины и длины, в зависимости от ее применения.

Монтаж элемента

Перед поклейкой пленки сначала нужно протереть ветошью внутреннюю сторону стекла от разводов и пыли. Клеить полосы следует крайне осторожно, для того чтобы не повредить их и сделать монтаж максимально ровно. После этого обогрев лобового стекла (ВАЗ) нужно запитать в систему электропитания автомобиля. Как и было сказано ранее, один вывод подключаем к плюсовому проводу, а второй – к блоку управления.

Для более удобного использования авто в летний период систему можно оснастить дополнительными элементами управления. Например, в торпедо устанавливается дополнительная кнопка обогрева лобового стекла, которой можно полностью отключить подачу питания к устройству.

После монтажа данного элемента его нужно проверить. Запускаем мотор авто, включаем на несколько секунд обогрев и проверяем его контур с помощью электронного тестера. При правильном подключении устройство покажет на выходе из контура значение 12 В. Это означает, что цепь не имеет разрывов, и система работает.

Вывод

Исходя из представленного обзора, можно определиться в выборе – очищать ветровое вручную и ежедневно тратить на это свои силы и время либо же один раз не полениться и сделать обогрев лобового стекла своими руками. Благодаря наличию в автомагазинах различных дополняющих устройств к авто «теплое» ветровое стекло можно сделать самостоятельно без особых финансовых затрат. После этого ваш автомобиль будет готов к эксплуатации зимой в любой момент, независимо от капризов погоды.

fb.ru

Лобовое стекло с подогревом, его преимущества и недостатки :: SYL.ru

Подогрев заднего стекла есть во всех машинах, этим никого не удивишь. Лобовые стекла с подогревом до сих пор не получили такого широкого распространения, поскольку кроме преимуществ имеют и несколько недостатков. Хотя существует целый комплекс средств по борьбе с наледью, и подогрев переднего стекла – только одна из его составляющих.

Дополняют систему подогрев форсунок омывателя лобового стекла, утепление трубок подачи омывающей жидкости и нагреватель самого бачка. Даже стеклоочистители существуют со встроенным нагревательным элементом. Давайте рассмотрим выгоды и возможные неприятности от обладания такими помощниками.

Принцип действия

Лобовое стекло с подогревом нельзя было создать по тому же принципу, что и заднее. Поскольку ярко выраженные нити будут сильно мешать обзору. Из-за этого производство «теплых» передних стекол стоит намного дороже. Существует несколько видов реализации подогрева в лобовом. Самый распространенный – это встроенные внутрь стекла нагревательные нити. Они практически незаметны, особенно изнутри (после определенного привыкания). Такая конструкция очень эффективна, но практически неремонтопригодна. Если перегорит одна из нитей, то восстановить её невозможно. Отремонтировать можно только блок управления или разъемы подключения.

Второй способ реализован с помощью металлизированной прослойки между частями стекла триплекс. Она играет роль нагревательного элемента. Эта технология не боится образования сколов, в отличие от нитей из предыдущего варианта.

Третья разновидность – не совсем полноценный обогрев. Лобовое стекло с подогревом зоны дворников более распространено за счет своей простоты и невысокой стоимости. Реализуется по технологии обогрева заднего стекла. Специальные нагревательные дорожки расположены внизу, и кроме дворников способны подогреть нижнюю половину стекла. Очень помогает при обмерзании стеклоочистителей. Вам не придется оббивать лед на светофорах или отрывать дворники от стекла после стоянки.

Какие преимущества?

Обычно люди готовы платить больше за дополнительный комфорт. Причем такая опция доступна не только у премиальных автомобильных брендов, но и во многих комплектациях “Форд “Фокус”. Подогрев лобового стекла с недавнего времени стал доступен даже для отечественных автомобилей.

Главным преимуществом таких стекол является возможность быстрого старта в зимнее время. Оттаивание лобового с подогревом происходит в несколько раз быстрее, чем силами штатной системы вентиляции. К тому же заодно решается вопрос запотевания в сырую погоду.

Лобовое стекло с подогревом намного дольше сохраняет свою прозрачность. Обычное стекло зимой постоянно подвергается очистке с помощью скребков. Это неизбежно приводит к появлению микроцарапин. Через несколько лет сетка царапин приводит к помутнению стекла.

Недостатки

Система подогрева ветрового стекла имеет ряд недостатков, из-за которых она и не получила широкого распространения. Основной – это стоимость производства. Любой вид подогрева приводит к удорожанию. Тут уже вам решать, готовы ли вы платить за лобовое стекло в 2-3 раза больше обычного. Правда, может, вам повезет, и никогда не придется его менять. В случае недостатка средств стекла с подогревом и без взаимозаменяемы. Хотя если на вашем автомобиле в базе было обычное стекло, то при установке подогреваемого возникнут дополнительные сложности с подключением электрической составляющей.

Немаловажный недостаток – это искаженные блики от фар встречных машин в ночное время, которые создает лобовое стекло с подогревом. “Форд”, к примеру, наносит специальное покрытие, которое устраняет этот эффект.

Дополнительная нагрузка на электрическую систему машины не кардинально большая, но слабый аккумулятор в неподходящий момент она “убить” способна.

Что еще можно нагреть?

Подогрев форсунок омывателя лобового стекла – еще один вид зимних помощников. Привлекает такая опция своей доступностью и эффективностью. Стоят форсунки с нагревательными элементами недорого, установить их можно практически на любой автомобиль. Если не удастся найти подогреваемые форсунки, созданные именно для вашей модели, то можно воспользоваться универсальными или подобрать с другого автомобиля. Как бонус вы, возможно, получите еще и веерный распылитель вместо струйного, который гораздо эффективнее покрывает площадь стекла и экономно расходует жидкость омывателя. Проблема может возникнуть только с креплением, но в большинстве случаев это решаемо.

Система подогрева форсунок обычно снабжается термодатчиком, поэтому нагреватель включается только при минусовых температурах. Подогрев омывателя лобового стекла – менее эффективный и более трудновыполнимый способ. При схожем результате вам придется повозиться с подключением. К тому же нагревательный элемент необходим гораздо большего размера и мощности. Даже если в дополнение утеплить шланги омывающей жидкости, такая система без подогрева форсунок работает только до минус 10 градусов.

Зачем греть форсунки?

Теплая жидкость омывателя намного лучше очищает стекло от наледи или мокрого снега. Резина стеклоочистителя также становится более эластичной и не царапает стекло частичками льда. Не говоря уже об уверенности на зимней дороге, которая гораздо выше при хорошем обзоре.

Кроме комфорта подогрев форсунок полезен тем, что предотвращает возможные поломки системы омывателя. При замерзших форсунках есть вероятность выхода из строя электродвигателя омывателя. Из-за избыточного давления могут порваться или сорваться с мест соединения шланги подвода охлаждающей жидкости. А расположены они не всегда в доступном месте, поэтому вероятны сложности при ремонте.

Итог

Любые дополнительные опции комфорта приносят как блага, так и возможные заботы или растраты. Если вы купили автомобиль с уже установленными системами подогрева, то наслаждайтесь. Если планируете дооснастить ими свою машину, то взвесьте все за и против. Удачи на дорогах.

www.syl.ru

Лобовое стекло с подогревом • DRIVER’S TALK

Алексей Шубин

Если кончился пропан, то пропал в дороге пан

calendar_today 11 января 2016

visibility 458 просмотров

Что такое лобовое стекло с подогревом? Обогрев лобового стекла. Полный обогрев лобового стекла. Подогрев зоны щеток стеклоочистителя лобового. Обогрев лобового, где купить? Полезны ли щетки (дворники) лобового стекла с подогревом? Как быстро разморозить стекло и поехать по своим делам? И какие есть решения проблемы обмерзания щеток лобового стекла? Об этом и поговорим сегодня.

Здравствуйте, уважаемые читатели блога.

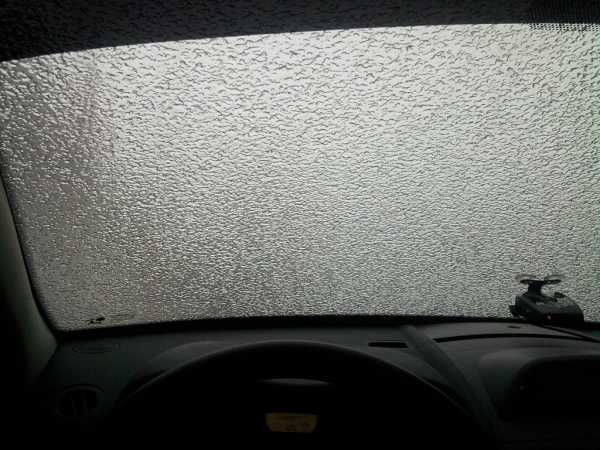

На дворе зима… Машины все в снегу, лобовое заморожено напрочь, а надо быстрее ехать. Как обычно, нам не хватает времени, торопимся на работу, и все равно приходится ждать (бывает и до получаса). Что нельзя делать с машиной и лобовым стеклом зимой, вы уже знаете. Ждем, когда оттает (разморозится) лобовое стекло, и можно будет безопасно выезжать на дорогу. Кстати, хорошо экономить время по утрам позволяет накидка на автомобиль.

Другое неудобство, которое приносит зима автомобилистам — это обмерзание (обледенение) щеток при движении во время снегопада. Обледенелые щетки просто елозят по стеклу и ничего не чистят. Приходится выходить из машины на улицу, обстукивать щетки, соскребать с них лед. И так делать снова и снова…

Лобовое стекло с подогревом

Есть два вида электрообогрева лобового стекла:

1. Обогрев всей площади лобового стекла.

2. Подогрев зоны покоя щеток стеклоочистителей.

Обогрев всей поверхности стекла — удовольствие совсем недешевое (из-за сложности изготовления), поэтому не на каждом автомобиле есть такая удобная для зимы опция. Самые дорогие — это стекла с нанесенным на внутреннюю поверхность металлизированным составом, проводящим электрический ток. Такое стекло имеет большой срок службы, не боится сколов, не ухудшает видимость водителю, подключается специальными разъемами снизу и сверху.

Другая более дешевая технология полного обогрева лобового стекла (есть даже на Гранте) заключается в том, что при изготовлении лобового стекла (напомню, что лобовые стекла изготовляются из триплекса (многослойное)), между слоями размещают тонкие нити нагревателя по всей поверхности стекла. Они настолько тонкие, что их практически не видно (особенно в пасмурную погоду). Эти нити при подключении нагреваются и подогревают стекло.

Недостатки нитей обогрева

Недостатки таких нитей в том, что в яркую солнечную погоду их становится видно (сидишь, как в клетке). Ночью эти нити «бликуют» от света фар встречных авто. И конечно, долговечность такого стекла намного ниже, чем стекла с подогревом с металлизированным составом. Если попадет камешек или перегорит одна нитка, то какая-то зона на стекле, а может, и все стекло перестанет быть обогреваемым. Ремонту такое лобовое не подлежит.

И самые дешевые из зимних опций автомобиля — это нагрев не всего стекла, а только зоны, где останавливаются щетки очистителей. Здесь все просто и выполнено по той же технологии, что и обогрев заднего стекла. Обогревательный элемент в виде дорожек (очень похоже на дорожки обогрева заднего стекла автомобиля) располагается в зоне остановки щеток.

Несмотря на различие в изготовлении зоны обогрева и стоимости лобового стекла, принцип действия электрообогрева у всех стекол одинаковый. Когда вы нажимаете на кнопку обогрева, то электрический ток поступает через реле на металлизированную поверхность или на тонкие провода, расположенные на или в стекле. Эти нагревательные элементы начинают греться под воздействием электрического тока до определенной температуры. Лобовое стекло нагревается и растапливает лед.

Все очень просто. Нагрелось стекло, отключился. Остыло стекло, снова включился обогрев. Даже удивительно, почему на всех автомобилях, предназначенных для эксплуатации в холодном климате, не ставят обогрев стекла в обязательном порядке?

На вашем автомобиле нет опции обогрева стекла

Что делать, ведь зима длинная и холодная? Можно купить стекло на свою машину, в котором уже есть нагревательные элементы. Найти такое лобовое стекло не проблема. Практически на каждую модель автомобиля есть в продаже такие стекла. Набираете в поисковике марку своего авто и слова — лобовое стекло с подогревом купить. Ищете приемлемое для вас по цене и покупаете.

Да, такое стекло будет стоить недешево да еще его нужно будет установить (вклеить), затем развести провода и правильно подключить (чтобы не было пожара). И конечно, нужно будет вам привыкнуть ездить «в клетке» и не обращать внимания на блики от ниток обогрева.

Частичный обогрев стекла

А можно купить и установить обогрев зоны покоя щеток стеклоочистителей на лобовое стекло вашего автомобиля. Несмотря на то, что такой обогрев можно считать частичным, он приносит много удобства водителям. Имея обогреваемую зону, вам не придется останавливаться на дороге, выходить из машины и отбивать лед с щеток, рискуя их сломать на морозе. Прогревая утром замерзшую машину, стекло быстрее отогреется.

В ненастную, сырую погоду обогрев позволит избавиться от запотевания стекла. Купить обогрев зоны щеток очистителя лобового стекла в наше время очень просто. Наберите в поисковике слова — обогрев зоны покоя щеток купить и вам предложат огромное количество моделей на любой вкус и цвет. Установить обогрев можно самостоятельно. Для большинства автомобилистов ничего в этом сложного нет. Если вы не разбираетесь в электрике, то это тоже не проблема, можно найти профессионалов, которые буквально за пару часов установят вам эту полезную для зимы опцию.

Есть еще щетки с подогревом

Это самый дешевый вариант. Их можно изготовить самостоятельно или купить в готовом виде в магазине. Есть ли польза от таких подогретых щеток? Щетки с подогревом во время снегопада чистят лучше, чем без подогрева, на них не образуется ледяная корка. И на этом вся полезность заканчивается. Лед на стекле обогреваемая щетка не растопит, придется ждать, когда прогреется авто и начнет греть печка. В пробках и медленном движении при снегопаде подогреваемая щетка работает хорошо. Но при быстром движении по трассе щетка от холодного воздуха остывает и работает так же плохо, как щетка без подогрева.

Есть так же опасность того, что стекло в сильный мороз (ниже -20 С) может треснуть под такой щеткой. Таких случаев очень много. Стекла не любят локального (точечного) нагрева, а щетка имеет малую площадь контакта. У щетки с подогревом минусов больше, чем плюсов, может, поэтому подогреваемые щетки не нашли широкого применения. И те, кто купил и попробовал щетку с подогревом, после ее износа больше не хотят такую.

На сегодня все. Следующий раз поговорим про прохождение техосмотра.

Пусть ваше лобовое стекло быстро оттает!

driverstalk.ru
