В зимний период многие автовладельцы задумываются о пользе форсунок омывателя лобового стекла с подогревом. Особенно остро этот вопрос встаёт в осенне-зимний период, когда погода неустойчива, тёплая погода легко может смениться морозом, возможны резкие заморозки. Многие автовладельцы в такой период если и используют незамерзающую стеклоомывающую жидкость, то, в целях экономии, разбавляют её.

Именно экономия на «незамерзайке» и резкое похолодание чаще всего являются причиной замерзания форсунок.

Почему замерзают форсунки стеклоомывателя?

Основных причин замерзания форсунок без обогрева не так уж много. Вот основные из них:

  • Некачественная стеклоомывающая жидкость. Это основная и самая распространённая причина. «Незамерзайка» кристаллизуется при температуре выше, чем это указано на упаковке производителем. Сюда же можно отнести излишне разбавленную жидкость.
  • В движении, особенно если это продолжительное движение с высокими скоростями, например, по трассе, температура форсунок стеклоомывателя сильно понижается набегающим потоком воздуха. Сечение жиклеров форсунок достаточно маленькое, поэтому именно форсунки являются «узким местом» и замерзают раньше всего.
  • Если система подачи стеклоомывающей жидкости не имеет обратного клапана, то при отключении насоса жидкость стекает в бачок обратно. Однако часть жидкости может остаться в форсунках в виде капель. Ингредиенты, понижающие температуру кристаллизации как правило летучи, поэтому быстро испаряются. Стеклоомывающая жидкость начинает замерзать при температуре выше установленной нормы.

Зачем нужны форсунки омывателя с подогревом?

Основная задача обогрева форсунок — предотвращение замерзания стеклоомывающей жидкости непосредственно в форсунках и обеспечение бесперебойной работы системы подачи стеклоомывающей жидкости. Зачастую именно форсунки омывателя являются тем «узким местом» с которого начинается замерзание жидкости. Это особенно опасно в движении, на загородной трассе и непосредственно влияет на безопасность управления автомобилем.

Зачем нужны форсунки омывателя с подогревом

Очень часто ещё к одному плюсу применения форсунок с обогревом относят подогрев жидкости. Якобы тёплая жидкость более эффективна для удаления загрязнений, наледи со стекла. Однако исходя из нашего опыта  стандартные форсунки с подогревом просто не успевают существенно нагреть поток проходящей через неё жидкости.  Подогрев форсунок предназначен для подогрева именно тогда, когда жидкость не подаётся на стекло и борется с замерзанием

капель жидкости в форсунке.

Как работают форсунки омывателя с подогревом

Обогрев форсунок может быть как штатным оборудованием автомобиля, так и дополнительной опцией или вообще не предусмотрен изготовителем машины.

В современных моделях машин подогрев форсунок омывателя лобового стекла, чаще всего электрический на базе чип-резисторов. Внутри форсунок расположены небольшие нагревательные элементы, форма и размер которых зависит от конкретной модели. Питание на них подаётся либо автоматически, если наружная температура ниже заданной, либо когда включена система обогрева стёкол и зеркал. Изредка на некоторых старых автомобилях встречается система подогрева форсунок от охлаждающей жидкости двигателя.

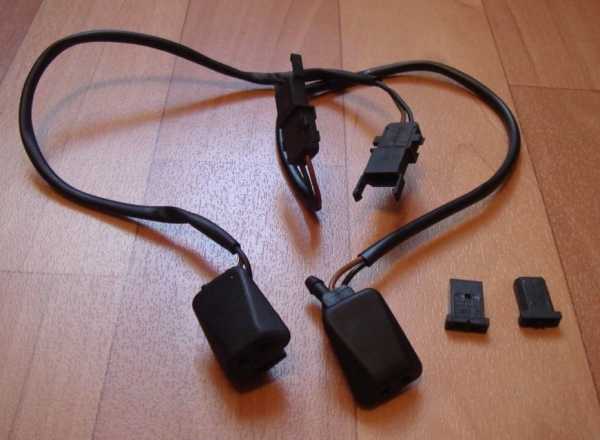

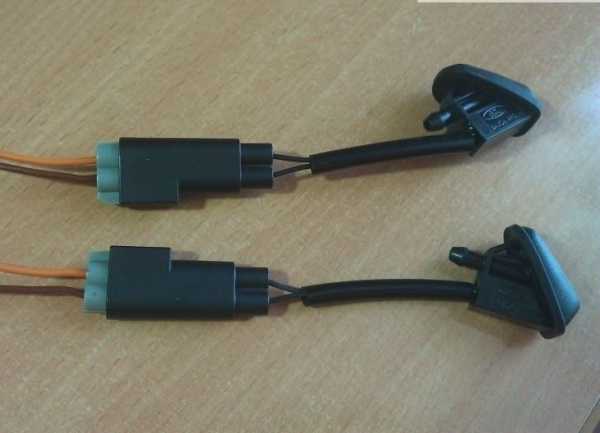

Форсунки омывателя с подогревом для форд Фокус 2

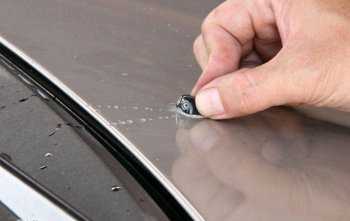

Если на вашей машине нет подогрева форсунок, но такой пункт есть в списке опций чаще всего можно  просто поменять ваши форсунки на форсунки омывателя с подогревом и подключить их в штатную колодку. Этот способ требует минимум доработок или переделок. Так, например, часто поступают владельцы Форд Фокус, покупая форсунки из «зимнего пакета».

Форсунки омывателя с подогревом своими руками

Если на ваш автомобиль не предусмотрена установка штатных форсунок омывателя с подогревом, то их можно изготовить самостоятельно и даже несколькими способами: путём электро подогрева или с помощью системы охлаждения двигателя.

Форсунки омывателя с подогревом своими руками

Обогрев с помощью СОД.

Этот метод достаточно сложный, требует внедрения в систему охлаждения двигателя и на сегодняшний момент можно считать  его устаревшим. Был особенно популярен среди владельцев ВАЗ-2110, так как на этой модели  форсунки омывателя установлены не на капоте, а на неподвижном «жабо», поэтому устроить подогрев форсунок с помощью антифриза достаточно просто и большинство инструкций  в интернете по установке обогрева форсунок омывателя с помощью СОД написано именно для этой машины. Мы не будем подробно останавливаться на этом способе.

Подогрев форсунок с помощью тока.

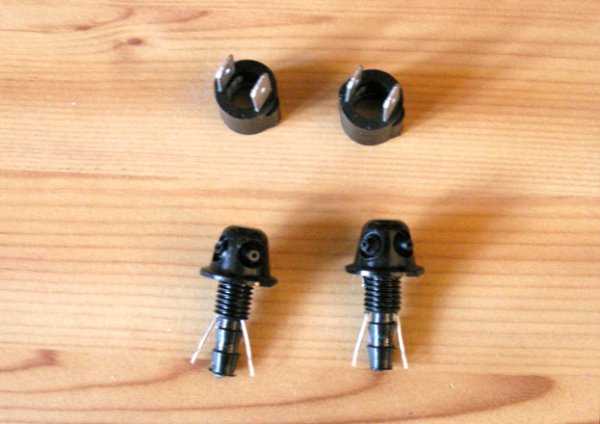

Для работы электроподогрева форсунок будем использовать резисторы. Необходимо сделать 2 нагревательных элемента из четырёх чип-резисторов 1206 на 200 Ом, соединённых параллельно. В форсунке омывателя делаем отверстие  глубиной 1,0 мм и шириной в 5,0 мм, куда вставляем нагреватель и заливаем эпоксидкой. Аналогично делаем второй нагревательный элемент и последовательно соединяем с первым.Потребляемая мощность получившейся системы обогрева равна 0,75 Вт.

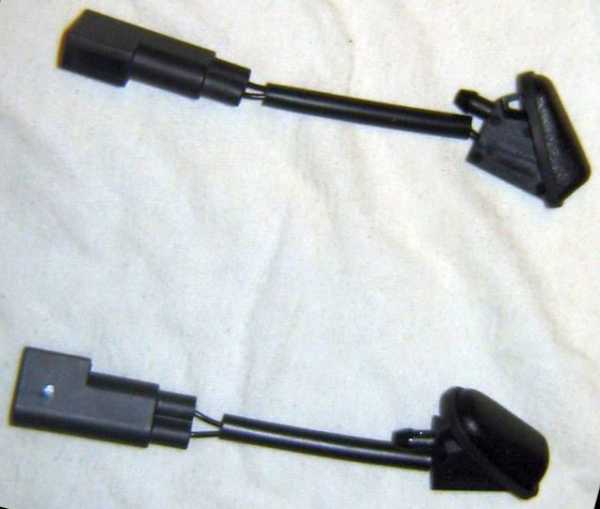

Форсунки омывателя с электроподогревом своими руками

Ещё один вариант подогрева, это вместо чип-резисторов применить резисторы 0,25 Ватт на 150 Ом, с последовательным подключением. В этом варианте подразумевается, что второй резистор устанавливается строго над соплами.

Подключение обогрева можно совместить с обогревом зеркал и заднего стекла или вывести на отдельную кнопку.

Читайте так же

bwiper.ru

Как установить обогрев лобового стекла своими руками?

Нередко при отрицательных температурах система распыления омывающей жидкости на лобовое стекло перестает работать. Причиной данного явления становится замерзание форсунок, вследствие чего они не могут выполнять свои функции. Сечения отверстий рассматриваемых устройств, через которые на стекло поступает очищающий состав, слишком тонкие, поэтому при затвердевании (кристаллизации) частиц жидкости образуется пробка, препятствующая эффективной работе механизма. Помочь справиться с описанной проблемой может подогрев форсунок омывателя лобового стекла, с установкой которого можно справиться самостоятельно.

Подогрев форсунок омывателя лобового стекла

Причины замерзания форсунок

На данный момент омывающие форсунки автомобилей замерзают по следующим основным причинам:

  • Залита некачественная жидкость в бак;
  • Стекание омывающего состава обратно в емкость;
  • Понижение температуры воздуха рядом с распылительными элементами.

Помимо функциональной работы форсунок, а также всех элементов распылительной системы, должна использоваться только проверенная жидкость для очистки лобового стекла, которая не замерзает даже при аномально низкой температуре наружного воздуха.

Кроме того, после выключения двигателя омыватель постепенно стекает обратно в емкость, при этом часть жидкости неизбежно кристаллизируется.

Это чаще всего и становится главной причиной выхода из строя форсунок.

Зачем необходим подогрев форсунок?

Главным предназначением рассматриваемого устройства является исключение вероятности кристаллизации жидкости в форсунках. Качественный подогрев не только сохраняет работоспособность распыляющих деталей, но и предотвращает поломку механизмов омывающей системы, включая соединительные шланги, подкачивающий насос, электродвигатель и т. д. В результате монтажа подогрева форсунок, водителю транспортного средства будет обеспечен отличный обзор в любых погодных условиях.

Подогрев форсунок омывателя

Еще одним преимуществом представленного устройства станет постоянный подогрев омывающего состава, что позволит быстрее и лучше убрать наледь, грязь или снег. К тому же, повышение температуры резиновых щеток напрямую сказывается на их эластичности, благодаря чему они эффективнее справляются со своими функциями, не повреждая и не царапая поверхность лобового стекла.

Принцип работы обогрева форсунок

В современных машинах безотказная работа подогрева форсунок основана на использовании специальных резисторов, запрограммированных при определенной минусовой температуре наружного воздуха приводить в действие электрические нагревательные элементы. Такие микроскопические приспособления помещают внутрь форсунки, при этом их размер и форма напрямую зависят от модели системы очищения лобового стекла. Питание на ТЭН может также подаваться автономно, после нажатия водителем определенной кнопки в салоне, однако чаще всего оно автоматизировано и включается вместе с обогревом зеркал заднего вида или стекол.

В том случае, если на вашем транспортном средстве не установлены форсунки с автоматической системой подогрева, можно поменять такие изделия на аналоги с новыми жиклерами. Установка, а также подключения этой системы, скорее всего, не вызовут дополнительных трудностей.

Единственное, с чем придется повозиться, это монтаж прочного крепления для новых распылительных изделий, которые могут оказаться немного больше штатных изделий.

Особенности монтажа обогрева форсунок

Сейчас качественный обогрев форсунок омывателя можно установить двумя актуальными способами, включая:

  • Использование электрического тока;
  • Применение системы охлаждения двигателя.

Электрический подогрев предусматривает подготовку двух нагревательных элементов на основе 4 резисторов в 200 Ом, соединяемых между собой параллельно. В пластиковой структуре форсунок делается пропил с максимальной глубиной в 1 мм и шириной в 5 мм. В проделанное отверстие вставляется нагреватель и заливается эпоксидной смолой для надежной фиксации. Точно так же вставляем ТЭН во вторую форсунку, соединяя ее параллельно с первым изделием. Потребляемая мощность данного устройства оценивается всего в 0,75 Вт, чего вполне достаточно для подогрева поступающей жидкости.

Подогрев омывающих элементов можно выполнить при помощи СОД. Так, например, в отечественной модели транспортного средства ВАЗ-2110 распыляющие элементы, установлены на жабо, вследствие чего повышение температуры в них можно осуществить путем пропуска тосола. Для этого понадобится медная труба, длина которой составит примерно 16 см. Изначально демонтируем патрубок отвода пара от печки там, где он соединяется с расширительным баком. К шлангу от данной емкости присоединяем один конец медного изделия, соединив второй конец с патрубком отвода пара от печки. Снизу жабо делаются аккуратные прорези, куда монтируем шланг системы охлаждения двигателя. Медная трубка располагается в непосредственной близости от форсунок, которые она будет обогревать.

Аналогичную систему подогрева форсунок можно монтировать на любой модели ВАЗ до 10-й серии, к примеру, на ВАЗ-2106, однако с одним нюансом. Жиклеры, расположенные на капоте, предварительно необходимо переставить на воздухозаборные решетки. Для этого придется самостоятельно изготовить металлические фиксирующие кронштейны, что не займет много времени и усилий.

Таким образом, подогрев форсунок омывающей системы позволит ускорить очистку лобового стекла в зимнее время года, предоставив водителю отличный обзор дорожной обстановки в любую погоду.

autodont.ru

Обогрев омывателя для ветрового стекла

Низкие температуры воздуха (это характерно для зимнего периода эксплуатации) крайне негативно сказываются на жидкости, которая залита в бачок ? она становится вязкой или  замерзает. Даже качественная «незамерзайка» порой имеет свой предел, поэтому многие автолюбители задумываются об установке подогрева для форсунок омывателя. Таким образом удается повысить эффективность очистки и не позволить омывающей жидкости превратиться в лед. Безусловно, уже сейчас обогрев внедряется в автомобили штатно, но многие бюджетные модели лишены такой опции, особенно это касается продукции отечественного производителя (ВАЗ, ГАЗ). Поэтому, не лишним будет рассмотрение самостоятельной интеграции обогрева омывателя ветрового стекла. Установка будет производиться на ВАЗ-2110.

Руководство

Чтобы установить обогрев, потребуются:

  • Комплект электрообогрева кресел либо термо-электрический нагреватель (например, «Гейзер»).
  • Комплект шлангов для системы охлаждения силового агрегата, а также наличие дополнительных трубок и хомутов.
  • Инструменты (ключи, отвертки), в том числе ? режущий.
Самостоятельное изготовление термо-электрического нагревателя

В целях экономии можно сделать ТЭН собственноручно. Потребуются:

  • Медная труба (диаметр колеблется от 8 до 10 миллиметров, а длина ? примерно 85 сантиметров). Трубка из меди имеет наивысший коэффициент теплопередачи и устойчива к образованию ржавчины.
  • Паровыводящая магистраль (трубка).
  • Четыре хомута.

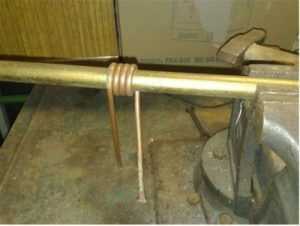

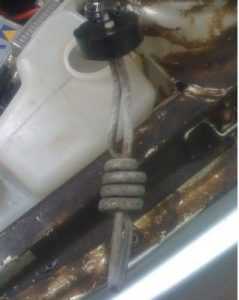

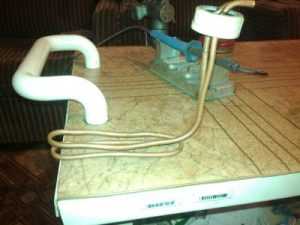

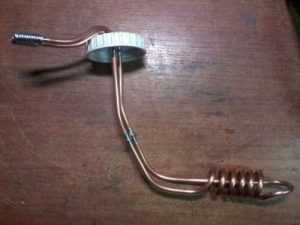

Далее делается спираль (из трубы). Можно использовать прямой вариант магистрали, однако время на прогрев омывающей жидкости существенно увеличится. Весь процесс изложен на фото:

Установка (варианты)
1. Интеграция обогрева в бачок омывающей жидкости

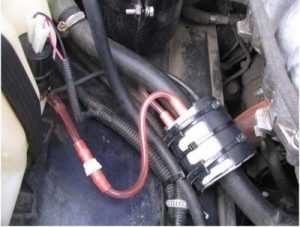

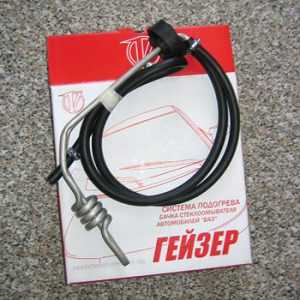

Устанавливать надо обогрев «Гейзер». В качестве преимуществ системы можно отметить быстрый нагрев жидкости (порядка 15 минут) в диапазоне 0-70 градусов. Однако не рекомендовано использовать «Гейзер», когда температура воздуха падает ниже -20 градусов. Также, после -5 нужно заливать только незамерзающую жидкость (воду исключить).

Внимание! Установка самодельного ТЭНа должна исключать высокое давление на бачок омывателя. В противном случае, он треснет от воздействия низких температур воздуха. Идущие от обогревателя магистрали подсоединяются к климатической установке (обратка) либо в проем обогрева заслонки акселератора. Процесс в фото:

2. Электрообогрев

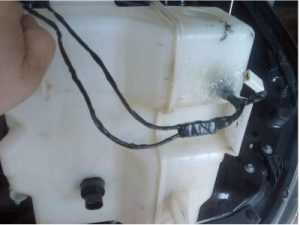

Данный вариант подогрева омывающей жидкости в бачке основывается на использовании энергии, которая вырабатывается бортовой электроникой. Для этого понадобится:

  • Элементы электрообогрева передних сидений «Емеля».

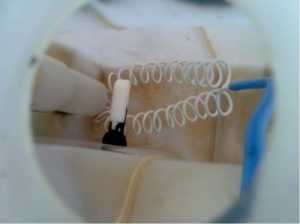

  • Либо иной провод, который скручивается спиралью, подключается к проводке и погружается непосредственно в бачок.

Клавиша активации системы выводится в удобное место. Предпочтительным вариантом будет фиксация на передней панели.

В недостатки можно занести понижение эффективности работы в момент, когда температура воздуха станет ниже -10 градусов. Однако, есть и весомое преимущество ? мгновенный обогрев, вне зависимости от рабочей температуры мотора.

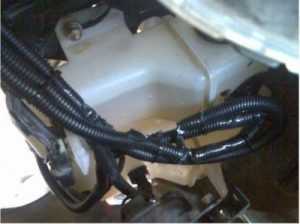

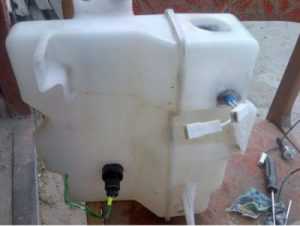

Процесс в фото:

3. Обогрев форсунок омывателя

Обогрев форсунок требует наличия особых жиклеров. Их можно приобрести либо сделать собственноручно. Для этого необходимы резисторы (1206 200 Ом) в количестве четырех штук ? они объединяются параллельно. После ? на поверхности пластины делается некоторое углубление, в него интегрируется элемент нагревателя с последующей его заливкой составом эпоксидной смолы. Дополнительно добавляются и соединяются последовательно резисторы (соплы под 0,25 Ватт, а также 150 Ом). Таким методом обогрева температура форсунки (внутри) достигает +60 градусов. В то время, как сопла имеют +48 градусов. Систему нужно подключить к клавише обогрева заднего стекла либо боковых зеркал.

Фото:

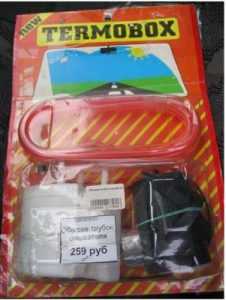

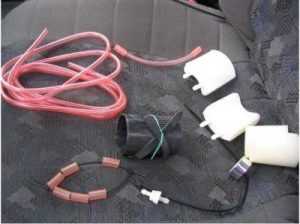

Готовый комплект обогревателей

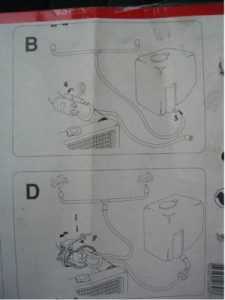

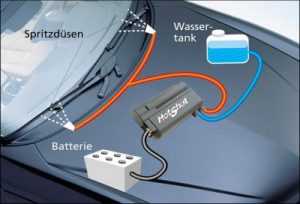

На рынке имеются уже готовые комплекты, которые интегрируются для обогрева жидкости в бачке. Установка и характеристики прилагаются в инструкции.

Примечание: для получения лучшего эффекта от работы обогревателя утепляются магистрали, проводящие омывающую жидкость посредством KFLEX  – материала, предназначенной для теплоизоляции трубопроводов из вспененного каучука.
