Нормальное напряжение в бортовой сети автомобиля: Каким в норме должно быть напряжение аккумулятора автомобиля |Интернет-магазин аккумуляторов Колеса Даром

Содержание

Какое напряжение должно быть. Нужно ли снимать клеммы с выводов АКБ, если его зарядка производится на автомобиле

Чтобы электрооборудование автомобиля работало в нормальном режиме, в бортовой сети авто всегда должно быть номинально установленное напряжение. Его скачки могут привести к возможным замыканиям в электропроводке, что спровоцирует выход из строя тех или иных электронных устройств и оборудования. Какое должно быть напряжение в бортовой сети автомобиля и как его увеличить — читайте ниже.

Какое должно быть нормальное напряжение в бортсети? Напряжение в бортовой сети автомобиля 12 В должно составлять 14.2-14.4 Вольта. Это касается всех транспортных средств, начиная от Запорожцев и заканчивая Гелендвагенами. Такой параметр должен быть при запущенном двигателе под нагрузкой.

Если наблюдается просадка напряжения, вызванная недостаточным зарядом аккумулятора на 12 вольт, то при включении, например, оптики, этот параметр будет ниже 14 вольт. Все потому, что обмотка возбуждения генераторного устройства питается от батареи посредством обратной связи. И если АКБ будет не до конца заряжена, в сети не сможет быть обеспечен оптимальный ток обмотки и нормальная работа генераторного устройства.

Это проявляется при активации наружного освещения и сопровождается общей потерей мощности электроцепи. Освещение может быть тусклым при езде на холостых оборотах, а когда водитель дает газу, свет стабилизируется до нормального. Поэтому диагностика АКБ должна осуществляться не по напряжению при запуске двигателя, а по параметру плотности электролита. Это позволит не допустить разности показаний между электродвижущей силой батареи и ее током.

Отметим, что напряжение бортовой сети автомобиля может изменяться в зависимости от климатических условий региона, в которых эксплуатируется автомобиль. Если авто было пригнано с юга, а вы живете на севере, то незначительное падение данного показателя в электроцепи авто допускается. Если на автомобиле используется частично разряженная батарея, ее необходимо заряжать, иначе весь заряд быстро снизится и АКБ будет неработоспособной.

Если на авто используется старая батарея, со временем в ней может начать рассыпаться активная масса из пластин и внутри конструкции может произойти короткое замыкание. А это станет причиной потери емкости, то есть возможности сохранять зарядку аккумулятора.

Бортовое напряжение в сети транспортного средства должно составлять от 14.2 до 14.4 вольт при включенном двигателе и активированных потребителях энергии. Диагностика этого показателя должна осуществляться на клеммах батареи, а не на выводах генераторного устройства.

Почему падает напряжение?

Чтобы знать, как увеличить напряжение в электроцепи авто, необходимо разобраться в причинах:

  1. Неисправность аккумулятора — как показывает практика, это одна из распространенных причин. Чтобы аккумулятор после стоянки смог восполнить свой заряд, на машине необходимо проехать около 20 минут. Но если батарея разряжается по определенным причинам (к примеру, из-за сульфатации пластин или из-за нехватки электролита), то такой метод восполнения заряда не поможет.
    Необходимо точно выявить причину, по которой батарея не держит заряд и ликвидировать ее — восполнить уровень электролита, а иногда просто зарядить ее. Если поняли, что АКБ уже восстановить нельзя, то лучше заменить.
  2. Генератор. Некорректная работа генератора может привести к неполадкам в работе бортовой сети. Перед тем, как напряжение в проводке повысить, нужно выявить причину неправильной работы генераторного узла.
  3. Утечка тока. Иногда бывает такое, что обрыв в электроцепи приводит к утечке тока. Для ликвидации проблемы необходимо выявить точное место утечки и устранить обрыв.
  4. Использование оборудования, которое не подходит. Если номинал используемых электроприборов не соответствует тому, который установил производитель, это приведет к падению напряжения. Если используете мощные лампы освещения либо множество различных гаджетов, на применение которых аккумулятор не рассчитан, это станет причиной падения напряжения. АКБ будет выдавать необходимый для нормальной работы ламп света или электронных устройств заряд, при этом он не будет успевать восполняться.

Как повысить?

Падение и слишком низкое напряжение бортовой сети может быть обусловлено разными причинами. Перед тем, как увеличить напряжение в сети с 5 до 12 Вольт, необходимо убедиться в том, что автомобильный генератор функционирует в нормальном режиме. Если проседание энергии обусловлено неправильной работой, то необходимо произвести демонтаж и ремонт устройства, заменив вышедшие из строя механизмы на новые.

Часто данный параметр падает из-за разряженного аккумулятора, тогда возможно, есть смысл его продиагностировать — проверить на наличие трещин, заменить электролит или правильно зарядить. В плане зарядки необходимо учитывать определенные моменты — процедура должна осуществляться с использованием только рабочего зарядного устройства с соблюдением всех правил и нюансов. Подробно эти моменты описаны в .

Если показатель в электроцепи падает, но это не связано с работой генератора или батареи, то своими силами можно осуществить его повышение. Задача заключается в том, чтобы «обмануть» регулятор генератора и заставить его «думать», что в бортовой сети авто еще более низкое напряжение, чем есть на самом деле. Сделав это, генераторное устройство будет восполнять необходимый запас мощности, чтобы выполнить эту задачу, в цепь питания узла необходимо добавить диод. В частности, он должен быть установлен так, как на фото.

Перед тем, как поднять напряжение, которое падает, учтите — важно соблюдать полярность при установке диода. Если полярность будет спутана, ничего не произойдет, но узел не сможет давать нужный заряд. Отметим, что диод должен быть рассчитан на ток не меньше 5 Ампер. Поскольку в процессе работы генераторного узла диод будет нагреваться, оптимальным будет его монтаж на радиаторе.

При выборе диодного элемента необходимо учитывать один нюанс — для германиевых деталей показатель падения напряжения составит около 0.3-0.7 вольт, а для кремниевых — от 0.8 до 1.2 вольт. Это именно то значение, на которое увеличится напряжение в электроцепи. Учитывайте этот момент при выборе, он определит конечный результат. Если напряжение в бортсети падает до 1.2 вольт, а вы будете использовать повышающий диод на 0. 3 вольта, то смысла от повышения мощности бортсети будет мало.

При монтаже диодного элемента необходимо сделать так, чтобы провод от него не был установлен внатяг, это будет не совсем удобно. Оптимальным вариантом будет увеличить длину кабеля приблизительно на 2 сантиметра от диода. Так его будет легче вмонтировать в разъем реле напряжения генераторного устройства, а при необходимости демонтажа это будет сделать легче.

› Нужно ли снимать клеммы с выводов АКБ, если его зарядка производится на автомобиле?

Не думаю, что только мне одному приходилось сталкиваться (в холодное время особенно) с желанием зарядить или подзарядить АКБ прямо на автомобиле не отключая при этом клемм автомобиля, так как это ведёт к сбросу всех настроек и установок в автомобиле, а они у многих глобальные и по доработанной музыке, и по РС в автомобиле, и по адаптациям двигателя.
Задался вопросом: можно ли так делать или нет. Если можно – то почему…
Много пересмотрел материалов и перечитал литературы и постараюсь сделать некоторые

выводы по данному вопросу:

Если же заряжать аккумулятор на его штатном месте под капотом, и не обесточивать при этом бортовую сеть, то в случае каких-либо сбоев в работе зарядного устройства риск потерь, на первый взгляд, кажется не угрожающим (часы магнитофон и тд), подобная потеря, конечно, не обрадует, но и никак не является критической. Но при детальном рассмотрении вопроса – современные транспортные средства производители все в большей и большей мере насыщают различными электронными девайсами.

Так может сбросить клеммы с АКБ?..

Пожалуй, здесь и начинается самое интересное. Как показывает практика, в автомобилях различных марок, имеющих схожее по функционалу электронное управление, последствия от отключения АКБ могут быть самыми различными. Самая распространенная неприятность – сбой настроек электронного бортового управления климатом и блокировка работы штатной магнитолы.Особой угрозы это не несет – достаточно заново ввести, например, код магнитолы, а параметры электронной адаптации самовосстанавливаются после нескольких десятков километров пробега. Но не мало случаев, когда при даже кратковременном отсутствии питания в сети машины происходит сбой в установках климатической системы, обнуляется память оперативного запоминающего устройства, управляющего работой силовой установки, а заядлые меломаны, оснастившие свой автомобиль ультрасовременными акустическими системами, вынуждены переустанавливать операционную программу.

Поэтому и выглядит логичным желание произвести подзарядку аккумулятора, не снимая клемм АКБ с ее выводов.


Ответ на вопрос, можно ли это делать, – можно! Но…вот тут-то и начинаются различные «но». Споры на эту тему сродни спорам о том, можно ли снимать клеммы с аккумуляторной батареи при работающем двигателе. Десятки свидетельств в пользу того, что ничего страшного произойти не может, и единичные отзывы с описаниями неприятных последствий таких действий. Да, они очень редки, но они есть – значит, риск все же остается.

Наибольшую опасность представляет превышение максимальных показателей напряжения, поступающего в бортовую сеть. Большинство автомобильных электронных устройств «безболезненно» переносят напряжение до 15,3-15,7 В. Следует быть полностью уверенным, что стационарное зарядное устройство, которые вы используете для подзарядки аккумулятора непосредственно на автомобиле, безопасно по своим выходным параметрам.

Поскольку рынок сегодня переполнен самыми различными зарядными устройствами, и как показывают тестовые проверки, многие из них могут «выдавать» до 18 Вольт – постоянно, или в виде кратковременных импульсов, что одинаково опасно для автомобильной электроники.


Поэтому, если вы собираетесь использовать вашу зарядку на авто, без его обесточивания – внимательно изучите инструкцию от неё или паспорт – в них серьезные производители обязательно указывают, насколько работа устройства (особенно в автоматическом режиме) безопасна для бортовой электроники. При соблюдении всех безопасных параметров работы устройства, зарядка аккумулятора на автомобиле при не снятых клеммах вполне допустима и ничем не грозит.

И все же, нужно сказать, многое зависит от схемы изготовления зарядного устройства. В некоторых изделиях, даже при возникновении сбоя в работе или поломки, напряжение на выводах зарядного устройства не превысят критических, поведение же самодельных предсказать невозможно. Поэтому отключение клемм с выводов аккумуляторной батареи при зарядке кажется оптимальным решением.


Легко решается данный вопрос, если у вас есть малогабаритный 12в акб от чего либо, или запасная батарея. При помощи специально изготовленных проводов и прикрученных к затяжным болтам клемм, можно подключить параллельно запасной акб и отключить клеммы от основного, а после зарядки на автомобиле – всё вернуть в первоначальное положение. Таким образом настройки не пропадут и авто не заметит подмены.

Работу зарядного устройства также лучше держать под постоянным контролем. Если вы все же решили произвести подзарядку аккумулятора на автомобиле, постарайтесь выполнить основные правила безопасности, которые в любом случае не станут лишними:

1) присоедините в первую очередь клемму «+» зарядного устройства, а затем отрицательную. Отключение, соответственно, производите в обратной последовательности.

2) примите меры к тому, чтобы провода устройства не имели контакта с поверхностью аккумулятора, трубками бензопровода, и, конечно же, кузовом автомобиля.

3) подключение в сеть 220 Вольт зарядного устройства производите после подключения клемм к аккумулятору, а отключение из сети – после снятия клемм.

4) в процессе зарядки желательно избегать включения любых потребителей бортовой сети (магнитолы, освещения и т.п.) – перепады напряжения в сети при этом неизбежны, а реакция электроника – непредсказуема.
5) старайтесь не оставлять бес присмотра поставленный на зарядку акб, не надо забывать о хорошей вентиляции помещения, в котором производится подзарядка батареи.Не заряжать его в жилом помещении.

Во всем остальном процесс зарядки аккумуляторной батареи непосредственно на машине аналогичен работе со снятой батареей.

По логике, зарядное устройство даёт тоже самое напряжение, у большинства зарядных устройств макс. зарядный ток до 6А. Зарядное устройство это тот же самый блок питания, кроме трансформатора и выпрямителя в примитивных устройствах ничего нет, амперметр для контроля зарядного тока и какие-либо регуляторы есть у более дорогих приборов. Всё что я написал, касается подключения зарядного устройства к клеммам поверх аккумулятора.
В любом случае, наверно самым идеальным зарядным устройством является лабораторный блок питания, при зарядке аккумулятора постепенно увеличиваешь напряжение и смотришь сколько ампер тянет аккумулятор, если аккумулятор совсем разряжен то он слишком много тянет, по мере зарядки он становится более высокоомный и падает зарядный ток.

Несколько слов о том – почему нельзя снимать клеммы АКБ на заведённом автомобиле или с включенным зажиганием:

Есть правила для современных авто, категорически запрещено снимать клемму при работающем двигателе или включенном зажигании, аналогично, если слышно работу каких либо систем или сервоприводов автомобиля.
Почему?
Систем зарядки аккумулятора в автомобиле не стабилизирует напряжение, то есть работающий генератор может вырабатывать напряжение до 80 вольт. Сбросили клемму при заведённом моторе, а там 80 Вольт и конец электронике. Автомобильные компьютеры имеют некоторую защиту по питанию, но чаще такого высоковольтного импульса достаточно, чтобы сжечь электронику или испортить оперативную память.
Аккумулятор служит нагрузкой генератору, даже неисправный и разряженный в ноль, он всё равно ограничивает напряжение развиваемое генератором, разумеется если сам аккумулятор физически сохраняет целостность.
То-есть, ещё раз предупреждаю у работающего мотора аккумулятор не отключать ни в коем случае!
Выключили зажигание?
– Хорошо, но это ещё не означает, что все системы автомобиля остановлены.
Также в этот момент может закрываться заслонки или происходить или заканчиваться автокалибровка систем питания или управления АКП. Если сдернуть клемму сервопривод просто зависнет и потом может не вернуться на положенное место, будет жрать топливо или пропадёт динамика или ещё чего начнет работать некорректно.
Поэтому, рекомендуется подождать две три минуты и уже потом орудовать ключами снимать клеммы.

Сейчас эти вопросы мало кого заботят, но совсем скоро придут холода и все подуставшие аккумуляторы дадут о себе знать. Если решите подзарядить их или оттянуть время покупки нового – вспомните про эту запись и возможно она станет полезной. В данной статье я пользовался наблюдениями и выводами многих пользователей с различных форумов и сайтов, за что им отдельное спасибо. Сам я заряжаю акб не снимая его с автомобиля таким прибором:


Если у кого-то будут дополнения по данной теме -буду признателен. Удачи всем и выносливых АКБ.

Главное правило: отключать аккумулятор на заведенной машине ЗАПРЕЩЕНО!

Что происходит, если снимать-надевать клеммы аккумулятора на заведенном двигателе. Ключ в замке повернут, генератор подает ток и поддерживает напряжение в цепи. Аккумулятор до включения генератора является источником питания, а после в основном нагрузкой. В электрическую цепь как потребители входят электроприборы автомобиля. Генератор и аккумулятор включены в цепи параллельно. Может показаться, что АКБ лишняя ветвь в электросхеме автомобиля после начала работы генератора. Его можно снять для замены или вообще передвигаться без аккумулятора.

Большинство водителей заблуждаются: “что в момент снятия клеммы с аккумулятора, генератор потеряв “нагрузку” поднимет напряжение в сети, которое навредит например, коммутатору”. Контрмерой считается включение всех приборов в авто: фары, печка, музыка. Действительно, аккумуляторная батарея выступает в роли стабилизатора напряжения, но лишь в моменты повышенной нагрузки на генератор. За стабилизацию напряжения 14V в генераторе отвечает регулятор напряжения “таблетка”.

На самом деле опасность в том: что может произойти в момент размыкания клеммы и аккумулятора

Если включать или отключать аккумулятор в работающем автомобиле, размыкая одну из цепей под током и напряжением (40А, 14V), то при соприкосновении клеммы и терминала аккумулятора начнет протекать “сварочный ток” по силе сравнимый с током короткого замыкания, пытаясь зажечь сварочную дугу!

Напряжение и ток в сети ведут себя в этот момент как при коротком замыкании. Ток в цепи резко увеличивается. Напряжение почти мгновенно возрастает и сварочная дуга между клеммой и токовыводом возбуждается. Наблюдается искрение и слышится треск разряда. Автомобильный аккумулятор также отличный источник питания для сварочной дуги, так как обладает большой скоростью повышения напряжения при разрыве цепи и нужной скоростью нарастания тока.

При снятии – одевании клеммы происходит бросок тока и напряжения . Объясняется это тем, что аккумулятор действует в этот момент как конденсатор, и в момент размыкания цепи тока он в доли секунд разряжается на дуговой промежуток. Генератор также сбрасывает энергию на дуговой промежуток, и если этот эксцесс в сети продлится, генератор выйдет из строя.

Современный автомобильный генератор представляет собой синхронный генератор переменного тока. Он надёжный, относительно легкий, мощный, со стабильным выходном током. Минусом современного автогенератора является чувствительность к возникновению короткого замыкания в нагрузке.

Многим везет одеть клемму не создав “сварочной дуги”, они отписываются на форумах: “снимайте – ничего страшного не произойдет “. Факторов удачного снятия клеммы много: быстрая скорость снятия-одевания клеммы, небольшая сила тока протекающая в это время в цепи (вспомним гаражные советы “включить все приборы перед снятием клеммы”), тип батареи (разряженная 50Ач или новая мощная 110Ач), насколько легко снять клемму. Однако считать, что любой может повторить это не верно. В некоторых авто провода с клеммами настолько короткие, что снять их быстро не “чиркнув” по токовыводам невозможно. Аккумуляторы также у всех разные: как по емкости и пусковым токам, так и по уровню заряженности. Электрооборудование и способы его защиты от повышенных токов или напряжения различны.

Поэтому может быть и так (взято с автофорумов):

“Снял аккумулятор на заведенной своей субаре и… приборная панель не подает жизни, в салоне работает всё, кроме того что должно работать от зажигания, очень надеюсь что это не мозги всё таки сгорели. ..если у кого то что-то подобное было, дайте совет “

“Добрый день. Всё было в порядке, начал снимать минусовую клемму на заведенной машине, чтобы привязать АКБ. Проскочила искра и машина заглохла, больше не заводится, центральный высоковольтник на массу замыкаю — искры нет, катушку сменил, коммутатор стоит менять? “

Не проверяйте, работает ли у вас генератор, отсоединяя на включенном двигателе аккумулятор! Хотите узнать работает ли генератор? Измерьте напряжение на клеммах аккумулятора при заведенном двигателе. Должно быть 13,8 В -14,2В. Если генератор не работает, то напряжение будет ниже 12,7 Вольт.

При замене аккумулятора – отключите все цепи, поверните ключ в замке зажигания на “Lock”.

Плохая идея завестись от чужого аккумулятора и затем заменить его на свой разряженный при включенном двигателе.

Если даете “прикуривать”, заглушите свою машину и выключите все электроприборы. Снимите клемму массы с АКБ.

Уважаемые посетители! При желании, в форме ниже Вы можете оставить свой комментарий. Внимание! Рекламный спам, сообщения не относящиеся к теме статьи, оскорбительного или угрожающего характера, призывающие и/или расжигающие межнациональную вражду будут удалены без объяснений

Напряжение аккумулятора автомобиля: таблица заряда

Одним из важнейших параметров для автомобилиста будет являться напряжение аккумулятора. Значение это позволяет определить качество функционирования наиболее сложных узлов системы топливоподачи, двигателя, коробки передач, сцепления, корректную работу ходовой системы и габаритных элементов, многих других узлов машины. Для произведения высокоточного тестирования напряжения аккумулятора автомобиля потребуется покупка мультиметра. Это даст возможность обеспечить работу машины.

Содержание

  • 1 Напряжение АКБ автомобиля
  • 2 Напряжение заряженной АКБ
  • 3 Сколько вольт должно быть на заряженном аккумуляторе
  • 4 Напряжение заряженного автомобильного аккумулятора без нагрузки
  • 5 Сколько ампер в заряженной АКБ?
  • 6 Таблица заряда
  • 7 Какое напряжение на аккумуляторе авто считается нормальным?
  • 8 Минимальное напряжение
  • 9 Под нагрузкой
  • 10 При работающем двигателе
  • 11 Нормальное напряжение аккумулятора автомобиля зимой
  • 12 Видео о напряжении аккумулятора автомобиля

Напряжение АКБ автомобиля

Нельзя ответить однозначно, какое напряжение должно быть на заряженном аккумуляторе.

Профессионалы отмечают некоторые диапазоны или пороговые значения, за которые опасно заходить.

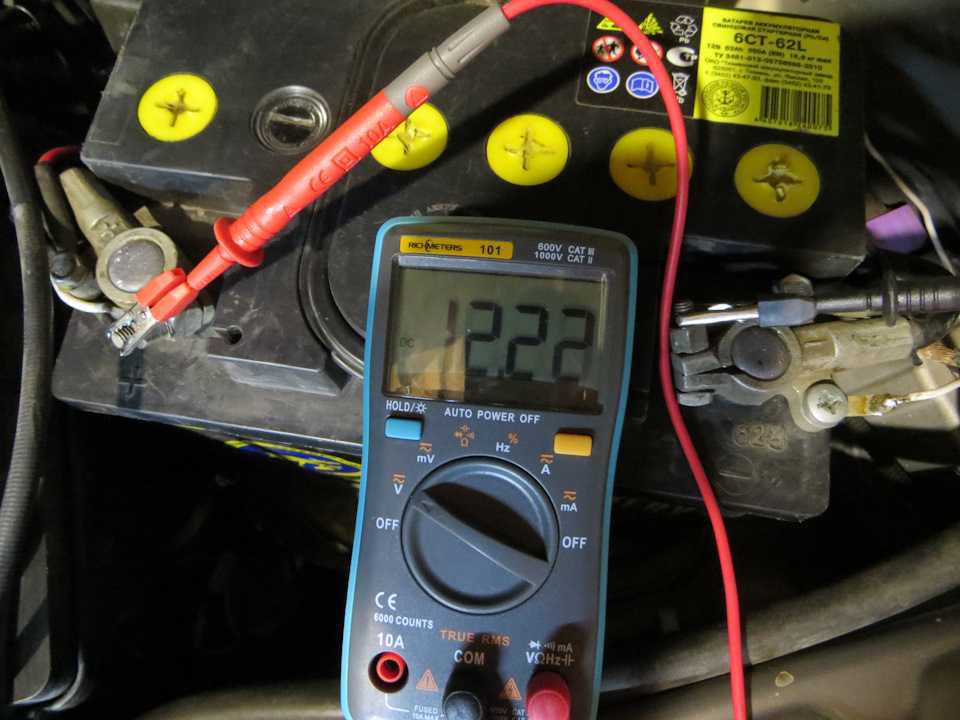

Перед проведением измерительных процедур необходимо очистить клеммы АКБ от мусора. Это позволит получить более точные результаты. После этого, подключают измерительный прибор соответственно обозначениям. В стандартом режиме нормальное напряжение аккумулятора имеет значение 12,2 В.

Показатели тестирования каждой банки при этом не ниже 2 В. Когда наблюдается значительное отклонение при измерении от рекомендованных показателей, требуется устранение проблем с элементом питания.

Напряжение заряженной АКБ

Процесс зарядки батареи производится генератором. Обеспечить полную заряженность АКБ можно, только проделав путь в 100 км. Чтобы убедиться в степени зарядки электрооборудования и своевременно выполнить процедуры по устранению неполадок, стоит регулярно производить контроль зарядки аккумулятора автомобиля. Произвести подзарядку батареи при наличии критической степени разряженности вполне возможно, но корректность работы оборудования будет находиться под большим вопросом.

Сколько вольт должно быть на заряженном аккумуляторе

Структура батареи насчитывает 6 присоединенных и связанных за счет электрической цепи банок. Для обеспечения корректной работы транспортного средства необходимо, чтобы уровень заряда аккумулятора не снизился к критической отметке. Перед большинством водителей часто возникает дилемма: «Какой вольтаж должен показывать заряженный аккумулятор?». При полной заряженности питательного элемента мультиметром будет выдаваться показатель в 12,6 В. Избежать перезарядки АКБ можно, своевременно отсоединив его от ЗУ. Нет необходимости ставить заряженную батарею на зарядку.

Игнорирование этого правила приводит к испарению электролитной жидкости, что повлечет за собой некорректную работу элемента питания. При покупке блока питания стоит обратить пристальное внимание на тестирование вольтажа нового устройства. Порой напряжение заряженного автомобильного аккумулятора показывает заряд ниже этого значения. Это будет свидетельством длительного хранения товара в складском помещении и потери его емкости в результате подобных действий. Покупать этот «залежавшийся» продукт профессионалы не советуют.

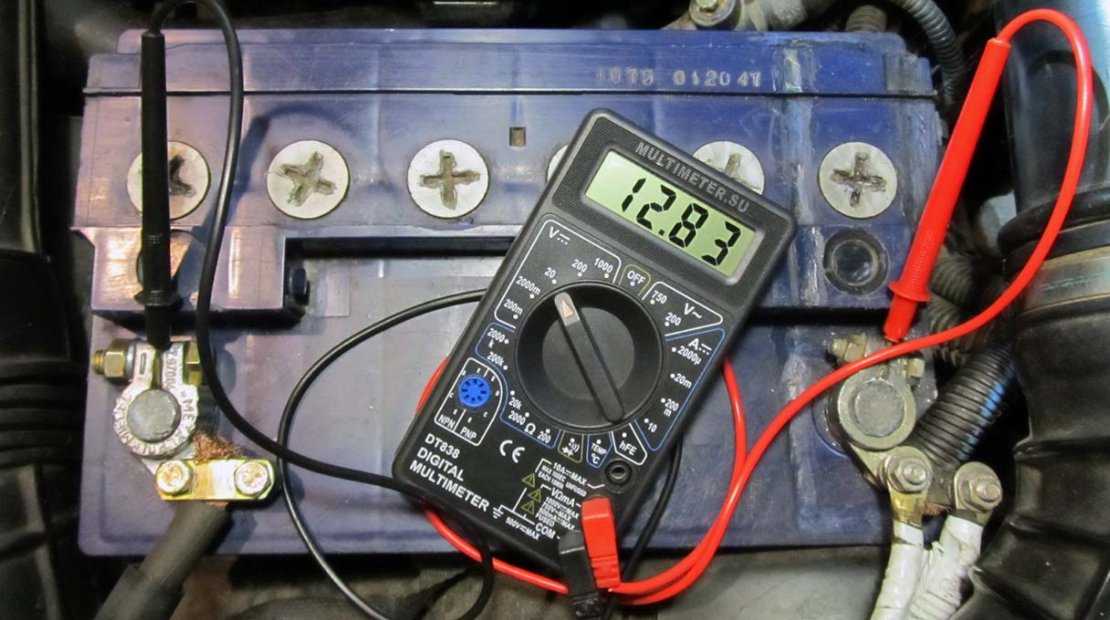

Напряжение заряженного автомобильного аккумулятора без нагрузки

Вольтажность стандартного питательного элемента равна 12,6 вольт. Проверка напряжения заряженного аккумулятора автомобиля без нагрузки осуществляется путем проверки вольтажности в банках АКБ.

Консистенция электролитной жидкости в секционных отделениях по стандарту должна быть идентична.

Допустимой погрешностью считается 0,02г/см². Минимальным показателем заряда постоянным током в каждой из банок является 1,9 В. Когда заряд нового аккумулятора не показывает даже значения 1,7 В, это заставляет заподозрить повреждение секции.

Сколько ампер в заряженной АКБ?

Информация об амперности на заряженном аккумуляторе автомобиля указывается на этикетке изделия.

Если обозначение на упаковке питательного элемента информирует о наличии емкостного объема в 60 А/ч, то аккумуляторная батарея сможет выдавать в течение 11-ти часов по 5 А. Способность АКБ выдавать определенное количество тока связана с получаемой нагрузкой. Определять сколько тока сможет отдавать АКБ необходимо в каждом случае отдельно. Для этого используют мультиметр.

Функционирование элемента питания во многом зависит от условий эксплуатации и температурного режима. Зимой проседание по заряду АКБ осуществляется значительно больше. Снижение быстродействия химических реакций становится причиной уменьшения напряжения на клеммах аккумулятора. Допнагрузка на электрооборудование и питательный источник в зимнюю пору возрастает.

Для получения рекомендуемого напряжения автомобильного аккумулятора производители при изготовлении пластин применяют инновационные материалы, обеспечивающие оптимальное соприкосновение с электролитной жидкостью.

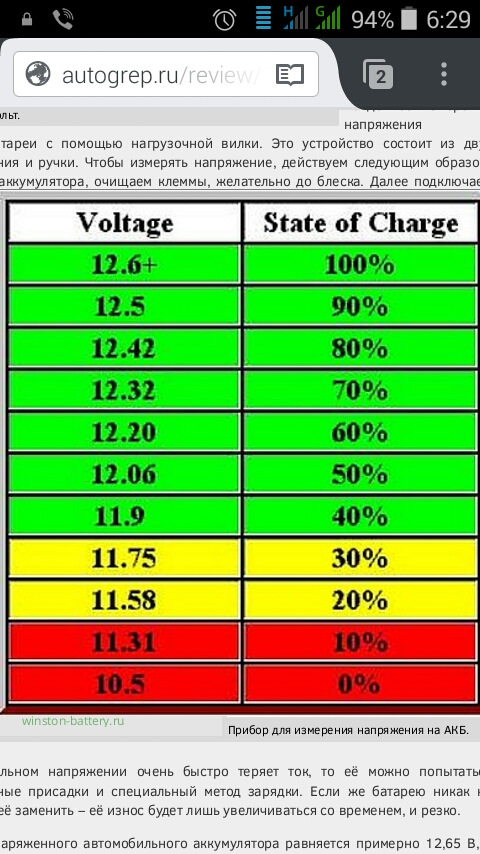

Таблица заряда

Для обеспечения корректности работы элемента питания стоит регулярно отслеживать заряд аккумулятора по напряжению. Для этого лучше воспользоваться таблицей, благодаря которой значительно облегчается контроль за элементом питания машины.

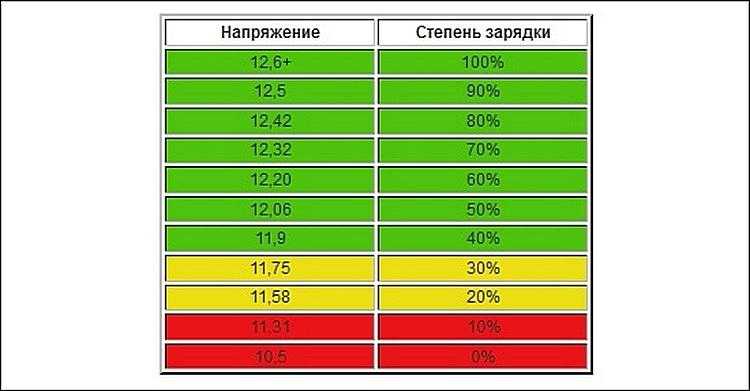

С таблицей заряда, по которой можно сверить полученные после измерения результаты, можно ознакомиться:

Какое напряжение на аккумуляторе авто считается нормальным?

Многие автолюбители ломают голову над понятием «нормального напряжения» полностью заряженного аккумулятора автомобиля. Выяснить эти параметры довольно просто. Тестирование вольтажности элемента питания производится только по окончании зарядки оборудования. Какое же напряжение должно быть в аккумуляторных клеммах? Когда после 12-тичасовой зарядки элемента питания, показатель степени заряженности будет 12,5-13,2 В, это будет считаться нормальным значением. До начала процесса измерения одну из клемм снимают с элемента питания. Новая, полностью заряженная АКБ, которую предварительно отсоединили от бортовой сети, сможет удерживать заряд 141 сутки. Если АКБ будет подключена к машине, уровень заряда аккумулятора по напряжению заряда уменьшится в 2 раза. Даже при выключенном моторе происходит утечка тока. Степень разряженности определяется путем использования мультиметра.

Минимальное напряжение

Во избежание критического разряда элемента питания требуется регулярно контролировать уровень поступления постоянного тока. Минимальным напряжением АКБ является показатель 10,5 В. В случае когда аккумулятор автомобиля по напряжению просел до 9 В, зарядить его можно только оригинальным качественным ЗУ. Этот показатель является критичным. Гарантировать, что после зарядки источник питания будет работать корректно, невозможно.

Под нагрузкой

Автомобилисты часто интересуются, можно ли произвести измерение показателей напряжения АКБ под нагрузкой. Такая процедура выполняется нагрузочной вилкой. При помощи этого прибора можно определить функциональность аккумуляторной батареи авто и процентное соотношение ее заряженности.

Такие приборы подразделяются на стрелочные и цифровые. Дорогостоящие измерительные приборы могут функционировать даже в мороз. Последние модели отличаются точностью и надежностью, но стоимость их значительно выше. Какое же напряжение должно быть у аккумулятора авто без нагрузки? Оптимальным значением будет показатель 12,6-12,7 В. Время тестирования источника питания под нагрузкой должно составлять не менее 10 секунд.

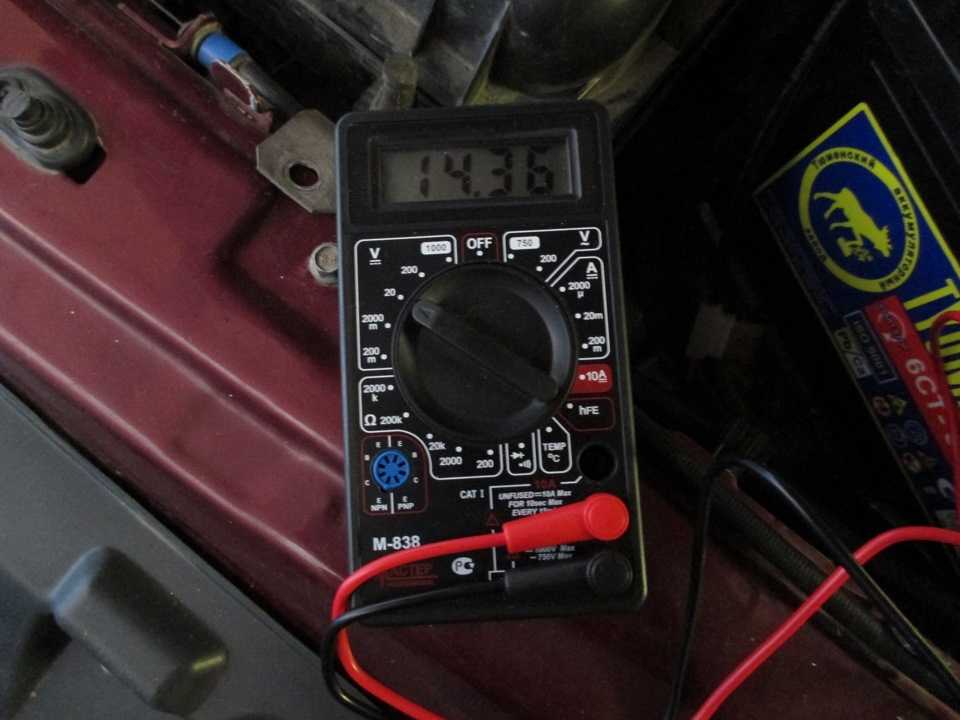

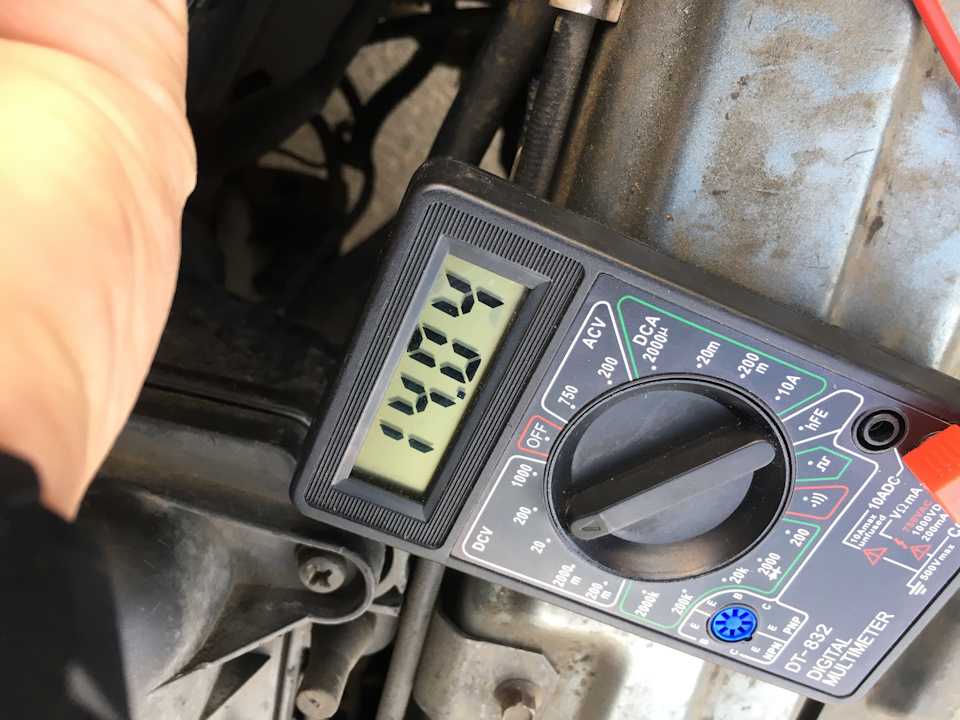

При работающем двигателе

Для корректной работы автомобиля требуется исправное состояние всех его элементов. Осуществить тестирование напряжения аккумулятора при работающем двигателе реально. Показатель будет выше, чем при заглушенном моторе, варьируясь между 13,5 и 14 В. Превышение максимального значения будет свидетельствовать о функционировании в усиленном режиме генератора. При корректной работе электрического оборудования через 10 минут показатель заряда постоянным током вернется в нормальное состояние. Если повышение показателей будет на постоянной основе, будет наблюдаться перезаряд источника питания. Электролит при этом будет выкипать.

Если постоянно наблюдается понижение заряда постоянным током АКБ, источник питания не успевает полностью заряжаться. О неисправности этого оборудования будет свидетельствовать падение показателей более чем на 2 В. При возникновении таких ситуаций, стоит задуматься о приобретении нового устройства.

Нормальное напряжение аккумулятора автомобиля зимой

Постоянная недозарядка АКБ зимой приводит к уменьшению емкости АКБ и плотности электролитной жидкости. В середине небольших элементов батареи вследствие этого электролитная жидкость может замерзнуть. В результате таких процессов происходит некорректная работа источника электроэнергии.

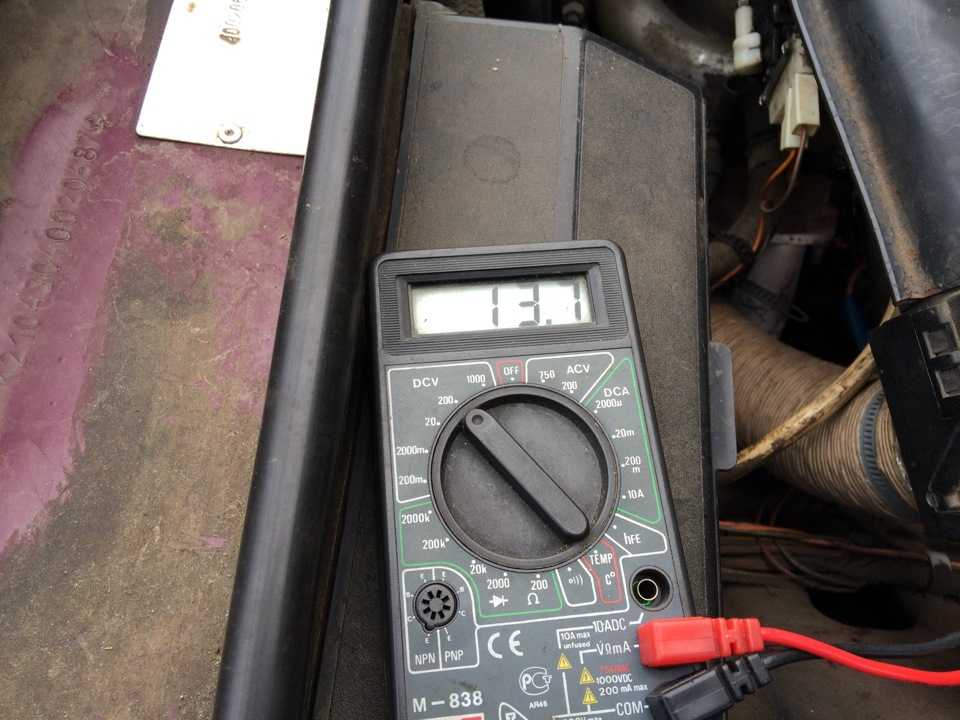

Для тестирования напряжения на аккумуляторе автомобиля используют мультиметр или выполняют регулярные замеры плотности электролитной жидкости. В заряженном в полном объеме источника питания этот показатель будет не менее 1,28 г/см³.

Видео о напряжении аккумулятора автомобиля

Нормы безопасности для работы с высоковольтными электромобилями • EVreporter

Любая электрическая система высокого напряжения требует специальной подготовки персонала, защитного снаряжения и мер предосторожности для обеспечения безопасности людей, работающих на полу. В этой статье мы рассмотрим основы указателей, связанных с безопасностью, о которых необходимо знать при работе с высоковольтными электромобилями. Все профессионалы, а также работодатели в сфере электромобилей должны знать эти основы.

Мы хотели бы поблагодарить Prasanth Kumar P и Aravind M из Haritha TechLogix за то, что они поделились своим мнением по этому вопросу.

Когда электромобиль считается системой «высокого напряжения»?

В автомобильной промышленности под высоким напряжением понимается напряжение выше 60 В постоянного тока. На этом уровне необходимость защиты от прикосновения становится обязательной.

Источник: Delphi Deutschland

Диапазон напряжения различается для разных категорий автомобилей. На рынке представлены электрические двухколесные и трехколесные транспортные средства с напряжением от 24 В до 72 В, в зависимости от мощности транспортного средства и требований к ускорению. Однако для 2W и 3W предпочтительнее напряжение до 60 В, чтобы упростить процесс омологации и снизить затраты. Системы 48 В наиболее предпочтительны для электромобилей мощностью 2 Вт и 3 Вт, а также для транспортных средств, таких как Mahindra Treo и 9.0013 Ather 450 попадают в эту категорию.

Для электрических 4W диапазон обычно составляет от 300 до 500 В, тогда как электрические автобусы от 800 В до 1200 В сегодня доступны на индийском рынке.

Читайте также: Характеристики безопасности электромобиля и стандарты испытаний

Какие компоненты высоковольтного электромобиля относятся к «высоковольтным»?

Любой компонент, имеющий соединение с аккумуляторной батареей гибридного автомобиля, является компонентом высокого напряжения.

– Блок тяговых аккумуляторов

– Преобразователь постоянного тока в переменный

– Электродвигатель

– Преобразователь постоянного тока в постоянный

– Бортовое зарядное устройство

– Компрессор

– Нагреватель PTC

– Распределитель питания

Компонент высокого напряжения | Источник: Учебный материал Haritha TechLogix

. Кабели всех компонентов распределения энергии имеют оранжевую цветовую маркировку, чтобы обозначить компоненты, находящиеся под напряжением, для облегчения идентификации.

Справочное изображение: Платформа Volkswagen MEB показывает оранжевые кабели
Какие риски для безопасности связаны с высоковольтными системами?

Риск, связанный с работой с высоковольтными системами, представляет собой «поражение электрическим током», которое при некоторых условиях может привести к летальному исходу.

Обратите внимание, что электрические токи силой более 0,5 мА в переменном напряжении и более 2 мА в постоянном напряжении способны причинить травму, при этом степень вреда зависит от силы тока, встречаемого сопротивления, пути прохождения ток в организме человека и продолжительность контакта.

Какие нормативные требования/нормы должны соблюдать работодатели для обеспечения безопасности работников?

Работодатели несут ответственность за обеспечение безопасности сотрудников и обязаны соблюдать стандарты безопасности и гигиены труда, например. OSHA 1910.132 и эквивалентные индийские стандарты, созданные BIS.

Работодатели должны обеспечить, чтобы сотрудники прошли необходимое обучение технике безопасности и имели доступ к комплектам СИЗ для работы в среде с риском для безопасности.

Какое оборудование входит в комплект безопасности?

СИЗ или средства индивидуальной защиты состоят из многих компонентов, в том числе:

– Утепленные перчатки (для защиты от поражения электрическим током)

– Защитные очки (для защиты глаз)

– Нескользкие утепленные сапоги от контакта)

Помимо оборудования, на полу должны быть предупреждающие знаки и индикаторы, указывающие на то, что зона является зоной высокого риска из-за наличия систем высокого напряжения.

Какие рабочие профили в индустрии электромобилей должны быть осведомлены об этих нормах безопасности?

– Специалисты по обслуживанию автомобилей

– Инженеры, работающие над проектами по электрификации транспортных средств

– Производители высоковольтных компонентов электромобилей, таких как высоковольтные аккумуляторные батареи

– Специалисты-испытатели, работающие над проектами электромобилей Проекты

Что такое Стандартная рабочая процедура (СОП) для безопасного отключения систем высокого напряжения в электрическом или гибридном транспортном средстве?

Шаг 1: выключите зажигание и извлеките ключ из автомобиля

Шаг 2: Установите ограждение вокруг автомобиля (приблизительно в 1 метре от автомобиля)

Шаг 3: Разместите на автомобиле предупредительный знак высокого напряжения

Шаг 4: Снимите отрицательную клемму 12-вольтовой батареи и изолируйте ее.

Шаг 5: Закрепите болты, если они есть, в безопасном месте (иначе это может привести к короткому замыканию).

Шаг 6: Проверьте правильность работы тестера напряжения с батареей 12 В.

Шаг 7: Снимите часы или любые металлические предметы с тела и наденьте на руки защитные перчатки высокого напряжения.

Шаг 8: Откройте заглушку сервисного обслуживания, а затем отсоедините ее от аккумуляторной батареи гибридного автомобиля.

Шаг 9: Подождите несколько минут (как указано производителем).

Шаг 10: Убедитесь в отсутствии напряжения (0 В) на клеммах с помощью мультиметра, прежде чем приступать к каким-либо действиям по обслуживанию.

Заключительные мысли

По мере того, как Индия продвигается вперед с электрификацией общественного транспорта и других вариантов мобильности, становится чрезвычайно важным иметь инструкции по безопасности при обращении с системами высокого напряжения. Работодатели должны обеспечить достаточное количество часов обучения для всех заинтересованных сторон, чтобы избежать несчастных случаев на работе. Наличие систем высокого напряжения также усложняет требования к инфраструктуре станции технического обслуживания электромобилей, требуя специальных инструментов, оборудования и должным образом обученных специалистов.

Читайте также: Ведущие поставщики услуг по обучению электромобилям в Индии

Подпишитесь и будьте в курсе

Подпишитесь сегодня бесплатно и будьте в курсе последних событий в области электромобилей.

Электрические измерения в электромобилях – Knick

Электрификация становится все более распространенной во многих различных классах и типах транспортных средств, а технология силовых агрегатов и компонентов транспортных средств бурно развивается. Это особенно верно в отношении аккумуляторов, эффективность которых, размер, время зарядки и емкость продолжают улучшаться.

Для повышения производительности автомобиля существует четкая тенденция к более высоким напряжениям. Легковые автомобили уже представлены на рынке с системным напряжением 800 В. Тяжелые автомобили имеют тенденцию превышать 1000 В, и теперь разработчики планируют системы на 1200 В или 1500 В. Без более высоких напряжений ток пришлось бы увеличить, чтобы повысить производительность двигателя. Это приведет к потерям в системе и увеличит потребность в дополнительной меди для передачи тока, что в конечном итоге приведет к увеличению веса транспортных средств.

В каждом электрическом и гибридном автомобиле используется множество высоковольтных компонентов, которые должны быть проверены на функциональность, безопасность и надежность во время разработки и серийного производства. Кроме того, автомобильные стандарты требуют обширных испытаний для квалификации компонентов.

E-Mobility требует множества решений для электрических измерений, например. в разработке, производстве и тестировании высоковольтных компонентов для электромобилей (EV), а также в бортовых измерениях, хранении энергии и процессе зарядки.

  • HIL — Аппаратное обеспечение в цикле моделирования
  • EOL – тестирование в конце линии
  • Скрининг стресса

Многие компоненты должны быть испытаны под нагрузкой, поэтому высокодинамичные процессы, в т. ч. применяется имитация/эмуляция трансмиссии. Скрининг стресса также является часто используемым методом для обнаружения ранних сбоев и оптимизации во время разработки. Цель состоит в том, чтобы обеспечить надежную и безопасную работу всех высоковольтных компонентов в указанном диапазоне напряжений в любой мыслимой дорожной ситуации.

Особое внимание следует уделять таким эффектам, как пики напряжения из-за резких изменений нагрузки или емкостей связи. Само собой разумеется, что используемая технология передачи и изоляции сигналов должна быть пригодной для высоких напряжений, чтобы предотвратить любой риск для пользователей во время тестирования при разработке и производстве или во время эксплуатации. Проверка в экстремальных условиях вождения или эксплуатации гарантирует, что конкретная конструкция бортовой сети высокого напряжения обеспечивает достаточные резервы для неограниченной эксплуатации транспортного средства.

Для всех этих сложных задач измерения и тестирования Knick предлагает широкий ассортимент высокоточных изолирующих преобразователей для измерения токов и напряжений в высоковольтном сегменте. Дополнительно предлагаются высокоизолированные, быстродействующие и высокоточные преобразователи для управления испытательным оборудованием на высоком электрическом потенциале.

Knick привносит эти функции и характеристики в широкий спектр стандартных продуктов, но также имеет возможность разрабатывать индивидуальные решения в зависимости от конкретных потребностей приложения.

Тестирование систем управления батареями (BMS)

Тестовые системы генерируют управляющие напряжения в модели батареи для имитации температурных условий в системах управления батареями для оценки управления температурой BMS.

Лира плюс
