неисправности и восстановление — журнал За рулем

Есть ли альтернатива дорогостоящей замене узла из-за его течи или стуков? Разбираемся в основных неисправностях и оригинальных приемах ремонта рулевых механизмов.

Еще не так давно автопроизводители допускали ремонт механизмов, продавали оригинальные запчасти и разрабатывали технологии восстановления. Однако позже лавочку прикрыли, мотивируя это угрозой безопасности. Хотя в конструкцию и технологии изготовления рулевых реек никаких принципиальных изменений не внесли. Благо, альтернатива дорогостоящей замене узла из-за его течи или стуков всё еще есть. При квалифицированном подходе рейки успешно ремонтируют без какой-либо угрозы безопасности.

ПАЛКИ В КОЛЕСА

Сальники в рулевом механизме бывают двух типов. Силовые манжеты уплотняют рейку – они рассчитаны на работу под высоким давлением: до 150–200 бар. Уплотнитель рулевого вала – обычный сальник, выдерживающий давление раз в десять меньше.

Примерно в 2005 году почти все автопроизводители резко изменили свою политику – рулевые рейки были объявлены неремонтопригодными. Продажу оригинальных запчастей и доступ к информации о технологии восстановления узлов прикрыли. Однако это не поставило крест на индустрии ремонта. Для большинства автомобилей рулевые механизмы делают крупные сторонние производители, например ZF. Поэтому остались доступными оригинальные запчасти и техническая информация. Кроме того, никто не отменял унификацию. Зачастую на свежие модели одного автопроизводителя подходят запчасти от других машин начала 2000‑х годов. Кроме того, есть производители, специализирующиеся на тех же сальниках и втулках. По их каталогам нетрудно подобрать запчасть необходимого типа и размера – номинального или ремонтного. Так что пока можно починить практически любую рейку.

Скрытая угроза

Настоящий бич всех рулевых реечных механизмов – коррозия. Причиной ее становится в основном неквалифицированное обслуживание. Часто при замене рулевых тяг сервисмены фиксируют их пыльники универсальными пластиковыми хомутами – это гораздо проще, чем мучиться с установкой штатных, металлических. Но пластиковый хомут, как его ни затягивай, не обеспечивает полной герметичности пыльника, которая имеет решающее значение для здоровья механизма.

При работе рейки пыльники рулевых тяг поочередно сжимаются и разжимаются, благодаря чему возникает движение воздуха внутри узла. Без такой вентиляции каждый пыльник чрезмерно деформируется, а это чревато их повреждением. Для циркуляции воздуха большинство производителей делают проточки различных типов на зубчатой рейке. Если установлены пластиковые хомуты, один из пыльников подсасывает теплый воздух из подкапотного пространства, а другой выпускает его обратно. При прохождении через рулевой механизм воздух активно остывает (ведь узел стоит на подрамнике близко к земле) – образуется конденсат. Достаточно полугода, чтобы рейка начала ржаветь.

Вот такие глубокие борозды в алюминиевом картере вытачивают фторопластовые кольца распределителя. Тот случай, когда теория мягкого взаимодействия материалов в корне противоречит жесткой практике.

Коррозия рулевого вала дает знать о себе раньше на рулевых механизмах с гидроусилителем. Из-за работы по шероховатой поверхности начинают быстро изнашиваться и течь сальники. На рулевых рейках с электромеханическим усилителем распознать начало болезни сложнее. Когда дело дойдет до ощутимых неисправностей – стуков и люфтов, коррозия уже успеет нанести зубчатой рейке непоправимый вред. В запущенных случаях она поражает зубья, которые не подлежат ремонту. Зубья имеют сложный профиль и высокую поверхностную закалку, и правильно восстановить их после любой механической обработки практически невозможно.

С коррозией остальных поверхностей рейки борются тремя методами: шлифовкой, стачиванием под ремонтный диаметр и завтуливанием. Шлифовку делают, когда ржавчина поверхностная и суммарное уменьшение диаметра рейки не превышает 0,1 мм. При этом используют запчасти (сальники и опорную втулку) номинального размера. С таким увеличением зазора течей и стуков не будет.

При более глубокой коррозии допустимо безболезненно стачивать зубчатую рейку не более чем на 0,5 мм. Такова рекомендация большинства производителей. Эти детали обычно закалены на глубину около 1,5 мм. Ведь они должны надежно работать под давлением масла до 150 бар. При столь значительном уменьшении диаметра используют запчасти ремонтного размера. Сальники подбирают по каталогам, а втулки иногда приходится изготавливать.

Иногда насос гидроусилителя неожиданно отказывает – без видимых причин и посторонних звуков. Вероятная причина – залипание расходного клапана в крайнем положении из-за попадания частиц грязи. Его можно растормошить, причем не вынимая из корпуса, и насос будет исправно служить дальше.

А вот любопытная технология для искоренения более суровой ржавчины. Зубчатую рейку протачивают и, используя специальный компаунд, напрессовывают трубу из нержавейки – этот материал обладает достаточной прочностью. Затем рейку вновь протачивают и полируют под номинальный диаметр. Технология сложна и имеет много подводных камней.

Бывает, из-за конструктивных особенностей корродирует входной рулевой вал рейки. Обычно вал расположен под углом около 45º, и в месте, где он проходит через моторный щит, образуется подобие чашки. На многих машинах в нее постоянно попадает вода с улицы, из-за чего вал начинает ржаветь. Коррозия доходит до сальника, вызывая его преждевременный износ. Гидравлические рейки возвестят об этом течью, а электромеханические опять-таки молчат до последнего. Лечение аналогичное: вал протачивают и под новый диаметр подбирают ремонтный сальник. Глубина обработки не имеет принципиального значения, ведь для изготовления этой детали не применяют металл с особыми механическими свойствами. Впрочем, редко когда снимают больше 1 мм.

Понравилась заметка? Подпишись и будешь всегда в курсе!

За рулем в Дзен

Рулевая рейка: устройство, виды, неисправности

Это своеобразный механизм, способный передавать усилия с руля на тяги. Грубо говоря, приспособление, которое позволяет синхронно поворачиваться колесам в сторону заданную рулем. Работает механизм достаточно просто. Необходимо понимать взаимосвязь, поворотное устройство вращает вал, от него вращения передаются на шестерню, а с последней движения передаются на зубчатую рейку. Таким образом, в зависимости от поворота руля, она двигается влево или вправо, а вместе с ней меняется и поворот рулевых тяг, которые прикреплены к поворотным кулакам.

В последнее время именно рулевой рейке, приписывается первенство среди всех систем управления.

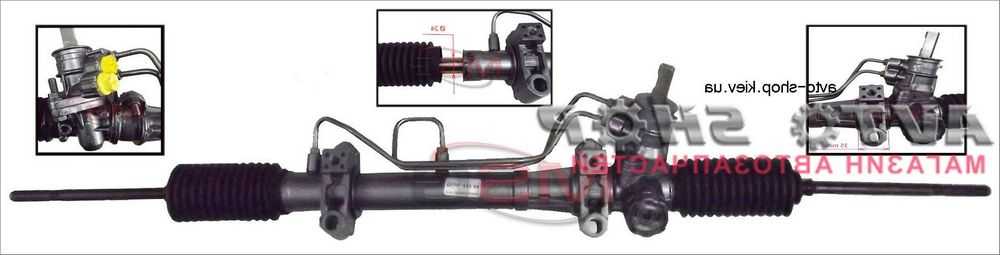

Рулевая рейка

Устройство

Как и любой механизм, данная деталь состоит из нескольких элементов. Итак:

• Цилиндр, он же картер. Деталь, в которой размещается сама зубчатая рейка. Как правило, в современных авто стали использовать легкие сплавы, такие как алюминий.

• Шестерня, часть вала «приходящего» с рулевой колонки.

• Зубчатая рейка, которая для надежного сцепления с шестерней, имеет пружину.

• Различные сальники и фиксаторы по краям, для ограничения хода.

• Тяги, наконечники.

• Не забываем о подшипниках, они предотвращают появление люфта и обеспечивают легкие «маневры» самой рейки по корпусу.

Имейте виду, что в зависимости от модификации автомобиля, устройство может дополняться некоторыми дополнительными элементами. К примеру, это могут быть гидравлические цилиндры, электромоторы со своим набором деталей.

Одним из доп. элементов, может выступать планетарный механизм. Он позволяет изменять передаточное соотношение, то есть во время движения, в зависимости от того какая скорость, «планетарка» регулирует передаточное число шестерни. Улучшается управляемость, особенно на высоких скоростях, когда резкие повороты руля, не желательны. Впервые стали применять производители БМВ.

Виды

Ныне существует три разновидности подобного управления. Об их отличиях, узнаете далее. Так вот, виды:

1. «Голая», то есть механическая рейка.

Самый простой представитель среди всего рулевого управления. Как понимаете из названия, повороты колес осуществимы только с учетом приложенной силы водителя. Но, не думайте, что в связи с отсутствием «помощников», крутить руль будет сложно. Есть модификации, где смогли внедрить сменное передаточное число. Об его особенностях говорили выше.

Схема

Принцип работы в том, что на рейки есть специальные зубья и в зависимости от того, каким образом они устроены и зависит, «тяжесть» и «легкость» поворота руля.

Например, автомобили ВАЗ «Зубила» среди отечественного сегмента, «первопроходцы», первыми применили разный шаг зубьев. То есть, от середины до краев, шаг менялся, тем самым при малых оборотах руля, к примеру, на скорости, руль становился тяжелым. А при маневрировании на ограниченных площадках, руль наоборот вращался легче, из-за меньшего передаточного числа.

2. Рулевая рейка с гидроусилителем

Основное отличие от предыдущего варианта только в том, что в дополнение к той физической силе, которую прилагает водитель, прилагается и «помощь» гидроусилителя. Обеспечивается легкость вращения руля.

К примеру, попробуйте покрутить руль механической рейки и «гидравлики» на месте, разница будет ощутима. В первом случае, «баранку» не повернуть пальцем, во втором случае, это удастся с легкостью.

Рейка с ГУР и без

Принято считать, что гидравлические помощники повышают безопасность движения, основывают такие мысли на том, что во время движения при попадании колеса в яму, именно гидроусилитель примет и «погасит» удар. В случае с «механикой», воздействие передаются на «руки» и не известно, как поведет себя водитель.

Но, это и негативная сторона, ведь значительно ухудшается чувствительность управления.

Принцип работы гидравлики достаточно прост. «Мозги» ГУРа распределяют нужное количество давления и усилия на торсион и золотник. Последние направляют и нагнетают рассчитанное «мозгами» давление. В итоге, когда руль поворачивает, через золотник мгновенно впрыскивается масло в ту зону, в которую идет поворот. После обездвиживания руля или его поворота в другую сторону, масло меняет «позицию».

3. Рейка с электроусилителем

Электрическая рейка, принцип работы аналогичен предшествующей разновидности, но вместо гидравлики, помощь оказывает электромотор. В зависимости от модификации автомобиля, его класса и стоимости, различают несколько вариантов размещения мотора. Итак:

• Встроенный непосредственно в колонку.

• Установлен на валу.

• Третий вариант подразумевает размещение на зубчатой рейке.

Третий вариант размещения по праву считается наиболее безопасным, ведь первые два подразумевают установку на валу. А в случае, выхода из строя, колеса попросту не удастся вывернуть.

Что касается ЭУР в целом, то автомобили с такими механизмами, как правило, дороже. Ведь, в отличие от второго вида, здесь нет никаких шлангов, сальников, которые предотвращали утечку жидкости. И поэтому с точки зрения надежности, они выигрывают.

Неисправности и признаки

В общем, можно выделить около пяти основных проблем, которые могут подстерегать устройство рулевой рейки.

1. Деформация картера, если повреждения окажутся серьезными, не удастся повернуть колеса.

2. Разгерметизация корпуса, то есть попадает пыль, грязь, влага и тому подобное. Как правило, после этого, рейка долго не «проживет».

Порванный пыльник

3. Поломка зубьев рейки, шестеренок, «планетарки».

Поврежденные зубья вала

4. Износ деталей.

5. Потеря целостности смежных элементов рейки, например, трещина, нарушение геометрии, коррозия рулевых тяг, наконечников.

Коррозия

Признаки, свидетельствующие о том, что механизм в скором времени выйдет из строя или нуждается в ремонте:

• Появился стук даже на небольших кочках, который пропадает при «переносе» руля в крайнее положение.

• Пропало усилие при повороте руля.

• Произвольные вращения руля.

• Рулевое колесо перестало возвращаться в исходное положение, после поворота.

• Утечка жидкости из ГУРа, появление масляных пятен на пыльниках.

• Повышенная чувствительность руля.

Ссылки по теме:

ГУР или ЭУР — что лучше?

Какое масло лить в ГУР

Почему гудит ГУР

Volvo XC70 (Push In Pipes, No Sensor) 04 > 07 Рулевая рейка с усилителем

Вольво
Вольво ХС70
Volvo XC70 (Push In Pipes, No Sensor) 04 > 07 Рулевая рейка с усилителем

Бесплатная доставка всех заказов по материковой части Великобритании на следующий день.

ОПИСАНИЕ
ФУНКЦИИ
ГАРАНТИЯ
ОБРАТНАЯ СВЯЗЬ

Volvo XC70 (Push In Pipes, No Sensor) 04 >

07 Рулевая рейка с гидроусилителем

OE Ref: P30723743

Гидравлические рулевые рейки (10) , а на шестерню гидравлической рулевой рейки встроен регулирующий клапан. Эта гидравлическая система рулевого управления используется уже более 40 лет и используется до сих пор.

Как это работает

Когда шестеренчатый клапан поворачивается, он регулирует подачу жидкости насосом гидроусилителя рулевого управления и направляет жидкость к поршню, прикрепленному к валу главной рейки, в этот момент жидкость воздействует на поршень, чтобы помочь рулевому управлению. Гидравлическая рулевая рейка требует питания либо от гидравлического, либо от электрического насоса гидроусилителя рулевого управления.

Восстановлено в соответствии со стандартами оригинального оборудования
Полная разборка и восстановление
Все чехлы, подшипники и уплотнения заменены

Трубы осмотрены и при необходимости заменены
Реечные стойки проверены и заменены или переработаны, если необходимо
Испытано на стенде моделирования и проверено на безопасность
3 года гарантии только на детали

Гарантийные условия: Общие для всех наших продуктов и могут не относиться к вашему устройству

Ущерб, причиненный во время установки, не возмещается.
При необходимости соблюдены процедуры установки. (Руководства по установке можно получить в нашем техническом центре.)
Гидравлическая система рулевого управления должна быть промыта и очищена перед установкой (процедура промывки доступна в нашем Техническом центре)
Рулевая рейка должна быть установлена и смонтирована правильно. Осторожно с резьбой при соединении гидравлических труб.

Должна использоваться только гидравлическая жидкость, рекомендованная производителем транспортных средств.
Рулевая рейка должна быть возвращена в том виде, в котором она была поставлена, без повреждений или недостающих компонентов.
Все электронные разъемы должны быть расположены правильно. Принудительное включение может повредить контакты, что сделает изделие бесполезным.

Несмотря на эти условия, мы всегда будем работать с клиентом, у которого возникли проблемы с установкой, и наш приоритет – вернуть вас в безопасное и счастливое путешествие.
