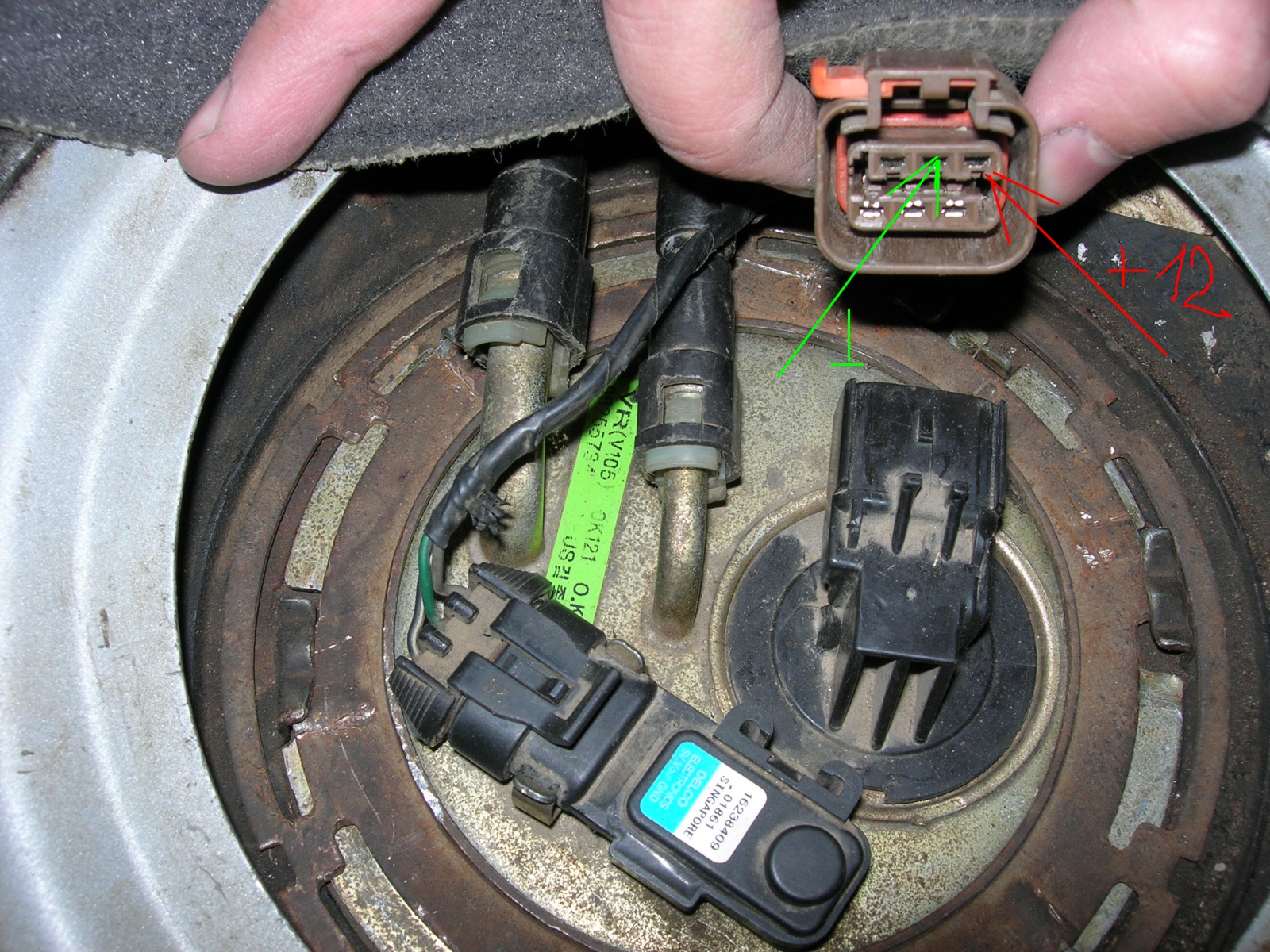

Нет подачи электричества на бензонасос: Бензонасос не качает при включении зажигания

Если на разъеме нет «массы» или +12 В, поверьте их на выводах реле бензонасоса. Наличия напряжения в колодке реле говорит об обрыве цепи либо установке в разрыв проводов дополнительного реле для блокировки запуска.

Теперь рассмотрим ситуацию, когда двигатель глохнет, троит, не развивает мощность, наблюдаются провалы при резком нажатии на газ. Первым делом необходимо замерить давление в топливной рампе. Если на рейке нет разъема для быстрого измерения давления, измерить его можно на штуцере топливной колбы или после извлечения насоса из бака. Чтобы точно определить причину неправильной работы двигателя, наблюдать за давлением лучше на работающем двигателя. Постарайтесь сымитировать условия, при которых неисправность проявляет себя чаще всего.

Какое давление считается нормальным?

На работающем двигателе с безобраточной системой давление должно быть 3,8-4 Атм, в системе с обраткой (РДТ установлен на рейке) – 2,5-3 Атм. При тесте, что называется в стенку, когда манометр подключается напрямую к выходу насосу, значения должны быть не менее 6 Атм.

Матиз дэу не работает бензонасос

Не работает бензонасос Део Матиз

Звук заработавшего электрического бензонасоса, устанавливаемого внутри топливного бака, водитель легкового автомобиля Дэу Матиз (Daewoo Matiz), должен слышать в течение пары секунд сразу после поворота ключа зажигания в положение «зажигание включено». Если этот звук не прослушивается, то водителю придётся начинать поиск возникшей неисправности, так как двигатель не сможет запуститься, из-за недостатка давления в топливной рампе.

В этой ситуации, водителю необходимо проверить состояние двух предохранителей Ef3 (10А) и Ef19 (15А), которые находятся в монтажном блоке под капотом автомобиля. При перегорании предохранителя Ef3, будет обесточена обмотка реле включения бензонасоса, в результате чего не смогут замкнуться контакты этого реле и электрический ток не поступит на клеммы бензонасоса. При перегорании предохранителя Ef19, без питания останется электронный блок управления (ЭБУ), обмотка главного реле, от которых зависит команда на подачу электрического тока к клеммам бензонасоса.

Если оба предохранителя целы и не перегорели, то для дальнейшего поиска неисправности необходимо проверить работоспособность реле бензонасоса, находящегося в том же монтажном блоке, что и только что проверенные предохранители. Сделать это можно двумя путями: приобрести новое, точно такое же реле и установить его, взамен, прежде стоявшего или вместо реле бензонасоса поставить в гнезде монтажного блока перемычку между клеммами 87 и 30. Если, бензонасос начнёт работать, то можно считать, что неисправность Вы нашли.

А если после предыдущих Ваших действий, бензонасос так и не заработал, то появляется необходимость проверить состояние электродвигателя бензонасоса. Доступ к нему можно найти через лючок, находящийся под подушкой заднего сиденья. Разъединяете штекерную колодку и при помощи двух проводов подаёте напряжение с клемм аккумуляторной батареи на клеммы электродвигателя бензонасоса. Если бензонасос начнёт работать, то придётся прозвонить провода, по которым подаётся питание на электродвигатель.

А если бензонасос работать не будет, то он подлежит замене. Но необходимо знать, что на автомобиль Дэу Матиз устанавливаются топливные баки из металла и пластмассы, в которых будут стоять бензонасосы, отличающиеся по размеру, поэтому при их приобретении это необходимо учитывать.

Как проверить и заменить реле топливного насоса в Дэу Матиз?

Дэу Матиз сегодня можно встретить практически на каждой улице. Этот доступный и простой в обращении автомобиль просто влюбил в себя многих водителей. Он компактный, малолитражный, уютный и недорогой. Однако и эта машина требует периодических ремонтных работ, ведь слабым местом ее является качество сборки.

Частенько на форумах владельцев Матиз поднимается тема выхода из строя реле топливного насоса.

Что такое реле топливного насоса

Располагается реле в специальной коробке моторного отсека. Для чего нужна данная деталь? Для того чтобы топливный насос заработал, то есть реле дает первый электрический импульс, а также предотвращает подачу горючего через предохранитель. Таким образом, посредством этого узла, топливо подается двигатель внутреннего сгорания.

Функции реле

Реле топливного насоса выполняет ряд важнейших функций, благодаря которым, включая зажигание автомобиля Деу Матиз, запускается работа системы.

Итак, оно помогает осуществить следующие действия:

• Обеспечить устойчивую работу механизма подкачки горючего;
• Моментально запустить в работу форсунки впрыска топлива, при повороте ключа зажигания;
• Ограничивает обороты двигателя, когда это необходимо.

Таким образом, при запуске автомобиля, реле топливного насоса на пару секунд подключает к работе агрегат подкачки топлива, для создания необходимого уровня давления в магистралях. Если требуется отрегулировать обороты двигателя, данный узел, вовремя отключит или включит бензонасос.

Реле топливного насоса Дэу Матиз

Причины выхода из строя

Топливный насос на автомобилях марки Деу Матиз перестает функционировать должным образом по некоторым причинам. Среди них обнаруживаются:

• Износ элементов от времени или эксплуатации;
• Повреждения, полученные механическим путем;
• Короткое замыкание или перепады напряжения в проводке;

Понять, что реле неисправно можно уже по внешнему виду устройства. Если заметны подгоревшие металлические контакты, в то время как напряжение в разъемы не подавалось. Когда вы удостоверились в том, что из строя вышла именно эта деталь, необходимо произвести ее замену.

Замена детали

Для того чтобы произвести замену реле топливного насоса не нужно совершать множество сложных действий. На Матиз замена деталей производится довольно легко и ее можно выполнить в домашних условиях.

Соблюдая следующий алгоритм, можно достигнуть желаемого результата:

1. Отыскать на схеме предохранителей, в правом нижнем углу, нужный нам элемент, обозначенный литерой Е.
2. Если напряжение на реле прослеживается, доберитесь до топливного насоса и измерьте уровень его напряжения при включенном зажигании. При положительном результате сразу станет понятно, что неисправен весь механизм.
3. Если напряжение все-таки отсутствует, проверьте проводку. Скорее всего, перетерлись некоторые провода.
4. Установите рабочее реле. Для этого откройте крышку блока предохранителей, пинцетом подхватите старую деталь и извлеките ее. На ее место установите новую, проверьте, правильно ли она встала в гнездо, закройте крышку и запустите зажигание, чтобы проверить работоспособность нового механизма.

На различных форумах можно встретить советы следующего характера: вместо реле топливного насоса поставьте распорки из проволоки. Не стоит к ним прислушиваться. Иначе вы рискуете потерять бензонасос и другие важные узлы системы автомобиля, а в наихудшем варианте спровоцируете возгорание под капотом транспортного средства.

Итак, реле топливного насоса является не менее важным элементом в автомобиле, нежели остальные. Пусть оно выполняет небольшие, но необходимые функции и способствует бесперебойной работе топливной системы транспортного средства.

Вам понравилась статья? Она была полезной?

Похожие статьи:

Предохранители и реле Daewoo Matiz, электрические схемы

Дэу Матиз — мини-автомобиль, который довольно часто можно увидеть на дорогах городов. Необычный вид, маленькие размеры и невысокая стоимость привлекают многих начинающих водителей и женщин. Узбекская сборка этих моделей довольно хорошая, но в некоторых местах электрики у Матиза всё же есть слабости.

Если вы столкнулись с ситуацией, когда неожиданно выключился или перестал работать в машине какой-то электроприбор, не паникуйте, а просто вспомните информацию из этой статьи и проверьте предохранители и реле Daewoo Matiz. Она расскажет вам обо всех предохранителях и реле, установленных в этом авто, а также научит быстро находить и устранять неисправности электрики.

Обратите внимание — при проблемах с электрикой, севшим аккумулятором и т.п. не пытайтесь завести Матиз с толкача или на буксире, особенно в мороз. Из-за неправильных действий и некоторых особенностей может сорвать ремень ГРМ или перескочит с зубьев шестерёнок, в этом случае скорее всего загнутся клапана и будет необходим дорогостоящий ремонт (до 50 000 руб).

Поэтому в морозы при севшем аккумуляторе лучше воспользоваться «прикуриванием» от другого аккумулятора, либо зарядкой севшего, либо покупкой нового, не прибегая к буксировке и заводу двигателя на скорости.

Монтажный салонный блок

В салоне Матиза монтажный блок находится под приборной панелью, с левой стороны (над левой коленкой водителя). Действия с ним удобнее всего производить так — сев на пассажирское сиденье, лечь на водительское и откинуть голову назад или вбок в сторону педалей, чтобы оказаться лицом к монтажному блоку, тогда монтажный блок и предохранители в нём будет видно.

Или можно открыть водительскую дверь, постелить что-либо на порог, сесть рядом с автомобилем и заглянуть под приборную панель. Не очень удобно, если учесть что машина в основном для женщин, но что делать, уж какая есть.

Предохранители салона

F1 (10 А) — приборная панель, датчики и контрольные лампы, иммобилайзер, часы, сигнализация. Если у вас перестали показывать датчики на приборной панели и пропала её подсветка, проверьте разъём панели с обратной её стороны, возможно он выскочил или окислились контакты. Также проверьте провода и разъёмы с обратной стороны монтажного блока у этого предохранителя.

При включении зажигания загорается значок иммобилайзера на панели — это значит, что он ищет чип-ключ. При успешном нахождении ключа лампа гаснет и можно заводить автомобиль. Чтобы добавить новый ключ в систему, нужно прошивать/обучать ЭБУ для работы с новым ключом. Если вы не разбираетесь в электрике, лучше обратиться в автосервис. Если авто не на ходу, можно найти и вызвать выездного электрика.

F2 (10 А) — подушка безопасности (при наличии).

F3 (25 А) — электрические стеклоподъёмники. Если перестал работать стеклоподъёмник одной двери, проверьте целлостность проводов в месте перегиба при открывании двери (иежду кузовом и дверью), кнопку управления и её контакты. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, снимите обшивку двери. Проверьте исправность мотора, подав на него напряжение 12 В, отсутствие перекоса стекла в направляющих, целостность шестерёнки и троса (если стеклоподъёмник тросового типа).

F4 (10 А) — указатели поворотов, лампы поворотников на приборной панели. Если у вас перестали работать поворотники, проверьте реле-повторитель B, оно может щёлкать при включении поворотов, но не срабатывать. Замените на новое реле, проверьте также контакты в гнёздах предохранителя и его исправность. Реле в некоторых моделях может находиться не в монтажном блоке, а под торпедой со стороны водителя. Если дело не в реле/предохранителе, то скорее всего в подрулевом переключателе, проверьте его контакты и провода.

F5 (15 А) — стоп-сигналы.

Если не работает один из стоп-сигналов, проверьте его лампу, контакты в разъёме и проводку. Чтобы заменить лампы, нужно снять фару. Для этого открутите 2 крепления фары отвёрткой со стороны багажника, открыв заднюю дверь и фара достанется, открыв доступ к лампам. Если не горят оба стоп-сигнала, проверьте выключатель у педали тормоза, проводку и лампы. Дешёвые лампы могут перегорать часто, замените их на более дорогие.

При замыкании контактов в выключателе или проводки лампы сигналов торможения могут гореть постоянно, без нажатия на педаль тормоза. В этом случае устраните замыкание. Также может быть обрыв или короткое замыкание проводки, проведённой от фар по багажнику.

F6 (10 А) — магнитола. Стандартная магнитола Clarion. Обычно магнитола включается только при повороте ключа в 1 или 2 положение (2 — зажигание). Если у вас перестала включаться магнитола при включении зажигания, проверьте этот предохранитель и контакты в его гнезде. Замерьте напряжение в разъёме магнитолы, отсоединив его.

Если напряжение 12 В туда приходит и контакты разъёма исправные, скорее всего дело внутри самой магнитолы — или сломался выключатель её питания, или пропал контакт внутри на плате, или вышел из строя один из её узлов. Если напряжения на разъёме нет, проверьте проводку до предохранителя, а также наличие напряжения на нём.

F7 (20 А) — прикуриватель.

Если перестал работать прикуриватель, первым делом проверьте предохранитель. Из-за подключения разных разъёмов приборов в прикуриватель под разными углами, в нём может происходить короткое замыкание контактов, из-за этого предохранитель и перегорает. Если у вас есть дополнительный разъём 12 В, подключайте приборы туда. Проверьте также проводку от прикуривателя до предохранителя.

F8 (15 А) — очиститель лобового стекла. Если «дворники» не работают ни в одном положении, проверьте предохранитель и контакты в его гнезде, реле A в этом же монтажном блоке, подрулевой переключатель и его контакты. Подайте на двигатель очистителя напряжение 12 В и проверьте, работает ли он. При выходе из строя замените новым. Осмотрите его щётки, почистите их или замените новыми, если плохой контакт. Проверьте также провода от двигателя до подрулевого выключателя, от реле до массы, от предохранителя до реле и от предохранителя до источника питания.

Если «дворники» не работают только в прерывистом режиме, скорее всего дело в реле, плохом контакте заземления на корпус или неисправности двигателя. Проверьте также механизм очистителей, трапецию и затяжку гаек крепления очистителей.

F9 (15 А) — очиститель заднего стекла, передний и задний омыватели, лампа заднего хода.

Если у вас не работает омыватель лобового и заднего стёкол, проверьте уровень жидкости в бачке омывателя. Расположен у правой фары в нижней части. Чтобы добраться до него, скорее всего потребуется снять фару. Чтобы не снимать фару, можно попробовать подлезть снизу при вывернутых колёсах и снятом подкрылке правого колеса. В нижней части бачка находятся 2 насоса — на лобовое и заднее стёкла.

Подайте напряжение 12 В напрямую на один из насосов, тем самым проверьте его исправность. Ещё один способ проверки — поменять клеммы к двум насосам местами, т.к. один из насосов скорее всего рабочий. Обнаружив неисправность в насосе, замените его новым. Если омыватель перестал работать зимой, убедитесь, что залита незамерзающая жидкость, проверьте каналы системы на предмет засорений и замерзания жидкости, также проверьте форсунки, из которых жидкость попадает на стекло. Ещё дело может быть в подрулевом переключателе, проверьте в нём контакт, отвечающий за работу омывателей.

Если не работает задний омыватель, а передний работает и насосы исправны, скорее всего дело в обрыве трубки подачи жидкости к задней двери или её соединений в системе. Соединения трубок заднего омывателя располагаются в переднем бампере, в гофре задней двери и внутри задней двери. Если трубка переломилась в районе задней двери, для замены нужно снять обшивку двери и задней части салона. Сначала лучше снять гофру между дверью и кузовом, проверить целостность трубки в этом месте. Сломавшуюся трубку либо отремонтировать, отрезав проблемный участок и соединив заново, либо заменить на новую.

Если не работает фонарь заднего хода, проверьте лампу и контакты в её разъёме. Если лампа целая, скорее всего дело в выключателе заднего хода, вкручивается в коробку передач. Добраться можно из под капота, сняв воздушный фильтр. Датчик заднего хода вкручен в КПП сверху. Датчик замыкает контакты при включении задней передачи. При выходе из строя замените его новым.

F10 (10 А) — электропривод боковых зеркал.

F11 (10 А) — иммобилайзер, аудиосистема, свет в салоне и багажнике, лампа открытых дверей на приборной панели. При проблемах с иммобилайзером см. F1.

Если не горит свет в салоне, проверьте этот предохранитель, его контакты, а также лампу и её разъём. Для этого разберите плафон — снимите крышку и открутите 2 винта. Проверьте, подаётся ли напряжение на лампу. Также проверьте концевые выключатели в дверях и их провода.

F12 (15 А) — постоянное питание сигнализации, часы.

F13 (20 А) — центральный замок. Если не открываются другие двери при открытии/закрытии водительской, дело может быть в блоке центрального замка, который находится в водительской двери. Чтобы добраться до него, нужно снять обшивку. Проверьте его разъём, контакты и проводку. При проблемах с закрытием/открытием водительской двери проверьте привод механизма у замка (со снятой обшивкой). Он должен передвигать тягу замка и замыкать/размыкать контакты для управления замками в других дверях.

Схема работы центрального замка

F14 (20 А) — тяговое реле стартера. Если двигатель не заводится и стартер не крутит, дело может быть в севшем аккумуляторе, проверьте его напряжение. В этом случае можно «прикурить» от другого аккумулятора, зарядить севший или купить новый. Если аккумулятор заряжен, проверьте исправность самого стартера. Для этого поставьте ручку КПП в положение нейтрали и замкните контакты на втягивающем реле стартера например, отвёрткой. Если крутить не будет, значит скорее всего дело в стартере, его бендиксе или втягивающем.

Если у вас коробка автомат, и при повороте ключа стартер не крутит, попробуйте переключать рычаг в положения P и N, при этом пробовать заводить. В этом случае скорее всего дело в датчике положения селектора. Проверьте также замок зажигания, контакты внутри него и провода контактной группы, возможно из-за плохого контакта при повороте ключа напряжение до стартера не доходит.

F15 — резервные предохранители.

Расположение реле в салонном блоке

A — передний стеклоочиститель. См. информацию про F8.

B — поворотники и аварийная сигнализация. См. информацию про F4.

C — задний противотуманный фонарь. Если не работает задняя «противотуманка», проверьте её лампу, контакты в разъёме, проводку, выключатель на панели и надёжность заземления цепи на кузов.

Подкапотный монтажный блок

Подкапотный монтажный блок находится с левой стороны, около аккумулятора.

Предохранители под капотом

F1 (50 А) — ABS.

F2 (40 А) — постоянное питание приборов при выключенном зажигании.

F3 (10 А) — бензонасос. Если при включении зажигания бензонасос не работает (не слышен звук его работы), проверьте реле E, этот предохранитель и напряжение на нём. Если напряжение на предохранителе есть, доберитесь до бензонасоса и проверьте, поступает ли напряжение на него при включении зажигания. Если поступает, скорее всего нужно менять топливный насос на новый. При установке нового поменяйте также фильтр модуля насоса. Если напряжения у насоса нет, скорее всего дело в проводке, либо размыкателе цепи бензонасоса (например, в установленной сигнализации). Провода могли перетереться под сиденьями, в жгутах или плохой контакт в местах соединений/скруток.

F4 (10 А) — питание ЭБУ, обмотка реле бензонасоса, блок ABS, обмотка генератора при старте, вывод B с катушек зажигания, датчик скорости.

F5 (10 А) — резервный.

F6 (20 А) — вентилятор печки. Если перестала работать печка, проверьте этот предохранитель, двигатель её вентилятора, подав на него напряжение 12 В, а также ручку и тросик её привода, идущий к крану отопителя. Если печка дует холодным, этот трос мог слететь, находится с водительской стороны у центральной консоли под приборной панелью. Если скорости работы печки не регулируются, проверьте также реле C под капотом. Ещё может быть дело в воздушной пробке.

Чтобы удалить воздух из системы, заедьте на горку передом вверх, откройте крышку расширительного бачка и погазуйте. На горячем двигателе будьте осторожны при открытии крышки бачка. Также дело может быть в радиаторе отопителя или засорении патрубков забора воздуха.

F7 (15 А) — обогрев заднего стекла.

Если перестал работать обогрев, проверьте предохранитель, а также контакты в его гнезде. При плохом контакте можно подогнуть клеммы. Во многих моделях из-за отсутствия реле в цепи обогрева заднего стекла, на кнопку включения приходится большая нагрузка тока, поэтому она часто выходит из строя. Проверьте её контакты и если она перестала фиксироваться в нажатом положении, замените новой кнопкой. Добраться до неё можно сняв облицовку приборной панели или вытащив магнитолу. Лучше всего поставить реле, разгрузив тем самым кнопку. В некоторых моделях на данную кнопку установлено реле C под капотом, проверьте его.

Проверьте также нити элементов обогрева на отсутствие обрывов, обрывы нитей можно заклеить специальным клеем с содержанием металлов. Дело может быть и в клеммах по краям стекла, в плохом заземляющем контакте и в проводке от заднего стекла до кнопки.

F8 (10 А) — правая фара, дальний свет. F9 (10 А) — левая фара, дальний свет. Если у вас перестал гореть дальний свет при включении этого режима, проверьте эти предохранители, предохранитель F18, контакты в их гнёздах, сами лампы в фарах (могли перегореть одна или две сразу), реле H в подкапотном блоке и его контакты, подрулевой переключатель и его контакты. Часто теряется контакт в разъёме переключателя, отсоедините его и проверьте состояние контактов, при необходимости очистите и подогните. Также проверьте провода, идущие от фар на отсутствие обрывов, короткого замыкания и повреждений изоляции. Ещё может пропадать минус на контакте реле H из-за окисления или выгорания дорожки в монтажном блоке.

Для замены лампы в фаре отсоедините её разъём с проводами, снимите резиновый чехол (пыльник) со стороны моторного отсека, сожмите «усики» фиксатора лампы и достаньте её. При установке новой лампы не прикасайтесь руками к её стеклянной части, т.к. следы от рук при включении потемнеют. Лампы в фарах установлены двухнитиевые, одна лампа для ближнего и дальнего света, для габаритов в фарах установлены отдельные лампы меньшего размера.

F10 (10 А) — правая фара, ближний свет. F11 (10 А) — левая фара, ближний свет. Аналогично дальнему свету, кроме F18.

F12 (10 А) — правая сторона, лампы габаритов.

F13 (10 А) — левая сторона, лампы габаритов, лампы освещения госномера. Если у вас пропал габаритный свет, проверьте эти предохранители и реле I, а также их контакты. Проверьте исправность ламп в фарах, контакты разъёмов и проводку.

F14 (10 А) — муфта компрессора кондиционера (при наличии). Если у вас не работает кондиционер, и при его включении не двигается муфта, проверьте этот предохранитель и реле J, а также кнопку включения и её контакты, проводку. Движение рабочей муфты должно быть слышно по характерному звуку при включении кондиционера. Если муфта работает, а холодный воздух не идёт, скорее всего требуется заправка системы фреоном.

Не забывайте, что зимой необходимо периодически включать кондиционер в тёплом месте — боксе или автомойке, для того чтобы уплотнители смазались и после зимы остались в пригодном состоянии.

F15 (30 А) — электровентилятор охлаждения радиатора. Если у вас перестал включаться вентилятор радиатора, проверьте реле A, B, G, этот предохранитель и их контакты. Вентилятор подключен через термовыключатель, который установлен на радиаторе, к нему подходят 2 провода. Достаньте их и замкните вместе, при включенном зажигании вентилятор должен заработать. Если он работает в таком положении, скорее всего дело в неисправности термовыключателя, замените его.

Если вентилятор не работает, дело в проводке или неисправности мотора вентилятора. Мотор можно проверить, подав к нему напрямую напряжение от аккумулятора. Проверьте также уровень охлаждающей жидкости, исправность датчика температуры и термостата.

F16 (10 А) — резервный.

F17 (10 А) — звуковой сигнал. Если при нажатии на кнопку сигнала на руле звука нет, проверьте этот предохранитель и реле F, их контакты. Сигнал находится в левом крыле, с водительской стороны, для доступа к нему нужно снять левый подкрылок, сигнал расположен за противотуманной фарой. Возможно для удобства придётся снять левое переднее колесо. Прозвоните провода, подходящие к нему, если напряжение на них есть, скорее всего неисправен сам сигнал, разберите или замените его. Если напряжения нет, дело в проводке, рулевых контактах или замке зажигания.

F18 (20 А) — питание реле головного света, переключатель дальнего света. При проблемах с дальним светом см. информацию про F8, F9.

F19 (15 А) — постоянное питание ЭБУ, обмотка реле муфты компрессора кондиционера, обмотка главного реле, обмотки двух реле вентилятора радиатора, датчики положения распредвала и концентрации кислорода, клапаны рециркуляции отработавших газов и адсорбера, форсунки, питание реле бензонасоса. При проблемах с перечисленными приборами проверьте также главное реле B.

F20 (15 А) — противотуманные фары. Если у вас перестали работать «противотуманки», проверьте реле D под капотом, этот предохранитель и их контакты, а также сами лампы в фарах, их разъёмы, проводку и кнопку включения.

F21 (15 А) — резервный.

Предохранители и реле Daewoo Matiz в моторном отсеке

A — высокая скорость работы вентилятора охлаждения радиатора. См. F15.

B — главное реле. Отвечает за цепи электронного блока управления (ЭБУ), муфты кондиционера, вентилятора системы охлаждения (радиатора), датчики положения распредвала и концентрации кислорода, клапаны рециркуляции отработавших газов и адсорбера, форсунки.

При проблемах с перечисленными приборами проверьте также предохранитель F19.

Daewoo Matiz Клуб

6.1.7 Проверка топливного насоса

Сервисное обслуживание и эксплуатация

Руководства ￫ Daewoo ￫ Matiz (Дэу Матиз)

Не пользуйтесь вблизи рабочего места открытым огнем, не курите и не держите каких–либо сильно разогретых предметов. Имеется опасность несчастного случая! Держите наготове огнетушитель. Следите за нормальной вентиляцией рабочего места. Топливные пары ядовиты. Топливная система находится под давлением. При вскрытии системы топливо может под давлением вырваться. Соберите топливо тряпкой. Пользуйтесь защитными очками.

ПРОВЕРКА ПОДАЧИ НАПРЯЖЕНИЯ

Заменил сетку бензонасоса, теперь он громко жужжит — Daewoo Matiz, 1.0 л., 2011 года на DRIVE2

Только что поменял фильтр грубой очистки на бензонасосе. Разбирал в первый раз, потому возился с полчаса. Снял разъем с насоса, открыл бак, завел — точнее попытался, движок покашлял и затих. С трудом сдёрнул средний шланг, и еще с некоторым напрягом снял нижний стакан корпуса насоса, чтобы добраться до фильтра. Отцепил внутренний разъем, так было проще стянуть стакан.

Старый фильтр отработал чуть более 10 ткм, если на ТО 20К узбеки его действительно меняли. Смотрится довольно коричнево, но еще мягкий.

Фильтр от десятки, несмотря на малый размер, при посадке в стакан немного упирается во внутреннюю перегородку у стенки стакана, но тем не менее стакан довольно легко защелкнулся на место.

Так же заметил что дорожки на датчике уровня топлива почти стерлись. Кто-нибудь подскажите его код для М100?

Завел сразу, только появился Чек, судя по БТ-датчику ошибка плохого сигнала от датчика топлива, сбросил его командой со смарта и через пару стартов чек погас.

Но! Все время слышно как бензонасос жужжит, с улицы заметнее. Раньше такого звука не было, только перед стартом, когда ключ ставишь в поз 2. Теперь до старта движка все как обычно, но после старта жужжание продолжается, и снаружи машины его четко слышно. Сетку посадил на трубку плотно, до щелчка. Видимо придется с утра снова все разбирать и проверять на перекосы.

Может кто подсказать про эту жужжание? Может, надо было клеммы скинуть?

Цена вопроса: 50 ₽ Пробег: 32500 км

возможные причины неисправности, самостоятельная диагностика и способы устранения неполадок

Причины неисправности работы насоса могут крыться в поломках проводки автомобиля, выходе из строя электромоторчика или реле. Возможно перегорели предохранители или отсутствует питание. И чтобы понять нужен ремонт или замена, следует выяснить причину. Чтобы проверить моторчик, закрепляем провод лампы (контрольная) на клемму, включаем зажигание. Свет лампочки укажет на неисправность этой детали насоса.

Признаки неисправности

По названию этой детали можно определить, зачем именно она нужна. Насос является одним из главных элементов любой машины. Его принцип работы не зависит от размеров и модели. Отвечает он за перекачку бензина из топливного бензобака в карбюратор, или инжектор, смотря какая модель. Раньше в автомобилях были механические насосы, сейчас же все чаще встречаются машины с электрическими. Они вообще встречаются там, где есть инжектор, механические соответственно наоборот. Эл. Насосы так же выполняют функцию создания оптимального давления для более правильной и эффективной циркуляции смеси.

Что касается работы, все довольно просто. Бортовой компьютер подаёт команду насосу, и он в свою очередь начинает перекачивать бензин. Чтобы понять, что насос перестал работать, вначале придется немного ознакомиться со структурой ТС.

Поломка может находиться в любой части, как самого насоса, так и прилежащих к нему деталей.

Основные признаки неисправностей:

1. Ослабление мощности. Первая причина и не единственная, почему не качает бензонасос – потеря мощности. Машина не всегда реагирует на работу педалью акселератора, начинает медленнее ездить, странно дергается во время передвижения. Всеми этими действиями она даёт понять, что упало давление подачи топлива в рампе. Эффективность работы насоса может упасть из-за снижения давления. Особенно заметной будет топливного насоса при поднимании в гору (если причиной является потеря мощности).
2. Изменяющаяся тональность мотора при запуске. Смена тональности будет следствием еще не прогрессирующей неисправности. Если при прогреве двигателя слышится странный неестественный звук (высокий сменяющийся низким). Но других отклонений не заметно.
3. Различная вибрация и нестабильность оборотов. По причине все той же неисправности можно заметить подтраиванием оборотов и, конечно же, сильную вибрацию. Это означает, что: 1 – нарушились электрические контакты. 2 – износились отдельные составляющих насоса. Довольно часто такая неисправность может проявляться частично, то есть, то появляться, то исчезать.
4. Что-то протекает. А именно масло. В такой ситуации следует проверить, надежно ли прикреплен насос. Не лишней будет проверка теплоизолирующих прокладок.

Машина может издавать непонятные звуки. Такое может происходить, только если случай достиг критической точки и насос отказал. При передвижении на автомобиле можно услышать писк, скрип и даже звук похожий на гул. Это может говорить, что бензонасос сильно механически изношен или загрязнена фильтрующая сетка.

Причины и их выявление

Причинами, почему не работает бензонасос, может быть: нарушение целостности его диафрагмы, скопление грязи в зоне клапанов, загрязнении фильтра, если пружина потеряла упругость, корпус стал не герметичным, обычный естественный износ частей насоса. Неисправность электрического возникает лишь при воздействии на него. Сейчас на современных машинах он довольно надежный. Можно выделить несколько. Неисправность проводки (грязные или ржавые провода могут создавать перебои в работе), грязь в баке, засорение топливного фильтра, частая и длительная езда на автомобиле с минимальным количеством топлива и, конечно же, обычный естественный износ частей насоса.

Неисправность проводки

Для диагностики насоса в электросистемах потребуется найти цоколёвку электрического разъема топливного модуля, подходящего модели машины. Чтобы понять, что не идет питание на бензонасос, присоедините контакты «контрольки» к соответствующим pin и заведите машину.

Загорание лампочки будет означать, что все в норме и нет никаких неполадок с питающим напряжением.

Точно таким же методом можно заодно проверить +12 В и массы, находящихся в электрическом включателе, который предназначен для замыкания. Если не включается бензонасос при включении зажигания, но нет недочетов в электро цепи – причина в ТН.

Неисправность электромоторчика

Если слышно, что насос гудит, но не качает, нужно проверить давление в рулевой рейке и внешней проводке. Если все пройдет на отлично и не выявиться никаких сбоев. Пробуйте искать проблему в электромоторчике насоса. Этот прибор осуществляет движение бензина внутри насоса. Стоит понимать, что клеммы могут окислиться, и по итогу прекращается подача питания и функционирование насоса. Поэтому нужно выделить время на проверку обоих устройств. Клеммы обязательно зачищаем/перепаиваем.

Реле бензонасоса

Эта часть находится рядом с массой топливного насоса. По идее исправная работа реле предполагает, что при включении зажигания насос создаёт давление, затем отключается. После чего должен слышаться щелчок, означающий включение реле. После щелчок, обозначающий его отключение. Знаком неполадок будет то, что реле не щелкает, то есть не срабатывает. Для устранения требуется замена реле.

Предохранители

Во время проверки не стоит забывать про предохранитель. Находится он в блоке. На нем должна быть маркировка FUEL PUMP. Вытаскиваем его и осматриваем контакт. Если целый, то поводов для беспокойства нет. Повреждённый будет указывать на перегорание и стоит заменить такой предохранитель.

Иные причины

Иной причиной плохой работы или ее отсутствия бензонасоса может быть неправильное подключение различного электрооборудования или охранной системы. Происходит это из-за перепутанных контактов и вследствие полного или частичного отсутствия питания.

Что делать

Следует сначала определить конкретную причину поломки. Из всего вышесказанного можно сделать вывод, что причин бывает достаточно много, поэтому работу придется проделать не маленькую, но она всем будет под силу. Задачей второй необходимости будет устранение неисправности. Начинать самостоятельную диагностику лучше с проверки питания. Затем проверяем диафрагму. Первое для электрических, а второе для механических.

Помимо всей конструкции бензонасоса важно не забыть про составляющие его детали, которые тоже обязательны к проверке.

Есть много способов, как проверить топливный насос. Сейчас продаются наборы, с помощью которых можно проверить давление в топливной магистрали. Нормальное значение – 7 кг/см. Пониженное будет означать поломку бензонасоса.

Сам бензин попасть в машину не сможет, поэтому бензонасос – одна из главных деталей машины. Проводить его диагностику нужно постоянно, а не только когда уже поломка приведет к остановке автомобиля где-нибудь на трассе или что еще хуже в поле без проезжающих мимо машин. Следить за состоянием своего авто нужно точно так же, как и за своим здоровьем, если вы любитель машин. Желательно устраивать «поддерживающую терапию». Она будет актуальна для тех, кто хочет продлить жизнь насоса.

Старайтесь следить за качеством используемого топлива. Исключайте и предотвращайте попадание воды в бак автомобиля. Когда наступает время технического осмотра, то не поленитесь заменить топливные фильтры. Если заметили повреждение на топливном баке, демонтируйте топливный насос. Следите за своей машиной и чистите топливный бак. Передвигаться с почти пустым бензобаком не стоит.

Всем известно нахождение насоса в бензине, за счет которого он охлаждается, так вот если ездить с пустым баком, то он может нагреваться, а в дальнейшем и совсем сгорать. Все материалы, представленные выше, помогут починить топливный насос, или хотя бы понять причину поломки, если нет плюса или при других признаках.

Нет питания на бензонасос газель 405 инжектор

Почему не работает бензонасос на Газели

В работе погружного электробензонасоса, на автомобиле Газель, принимают участие: главное реле, реле бензонасоса, электронный блок управления, а защищают эту электрическую цепь предохранители. Кроме этого, если на автомобиле, установлена противоугонная система, то в схему добавиться ещё одно реле, которое будет отключать подачу напряжения на клеммы бензонасоса.

А те автомобили Газель , которые работают на газу, заводятся всё равно на бензине и у них в электрическую схему бензонасоса, также будет поставлено дополнительное реле, которое будет отключать работу бензонасоса, в момент перехода работы двигателя на газ.

Поэтому, поиск неисправностей, связанных с не рабочим бензонасосом на Газели, нужно начинать с проверки целостности предохранителей. Проверить нужно и состояние контактов, на предмет их окисления. Далее проверяем работу всех реле, которые задействованы на данном автомобиле в электрической схеме подачи напряжения на клеммы бензонасоса. Если это не помогло, то придётся проверять проводку и колодки от электронного блока управления до главного реле и реле бензонасоса.

Ещё одной частой причиной отказа в работе бензонасоса бывает окисление или подгорание минусового контакта, расположенного на бензонасосе внутри бака. Там стоит колодка белого цвета, только не путайте, пожалуйста, её с колодкой, которая расположена на поверхности бензобака. Обычно эта неисправность первоначально проявляется периодическим включением и выключением в работу бензонасоса. Если эта проблема возникла, то эти контакты придётся периодически чистить, снимая модуль или их один раз и навсегда соединить напрямую, минуя клемму.

К сожалению, водителю, самостоятельно не всегда удаётся найти неисправности связанные с отказом в работе погружного бензонасоса на автомобиле Газель и приходится искать грамотного автоэлектрика, для решения этой проблемы.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

. . . ( казец пришёл насосу ) . . . продолжение — ГАЗ Газель, 2009 года на DRIVE2

. . . . . . . . . . . . . Вжик, заработало ! Хорошо так насос работает 🙂 Взгляд на приборку и полная хрень на ней !
Лампа топлива горит, стрелка лЯжить 🙁 🙁 Приезд Костяна, ситуёвину не поправил 🙁
Чего, чего, а такого фортеля не ожидал 🙁 Как то совсем не хочется ездить с мерной палочкой .
Ну и давай мозг пытаться напрячь, может опять где то накосячил . Тем временем темнело, световой день совсем мал становится и ту же закапало, слабо так и противно .
А самое гадское, что я уже бак промазал моВином 🙂 А эта субстанция, так быстро не подсыхает .

и таким образом, намазано пол бака и новые хомуты

Шансов, что само вылечится нет, нужно опять снимать бак . Ну хотя бы соединения штекера осмотреть .
— Почти в полной темноте,
— с маленьким фонариком,
— я заставил себя упасть под машин
— и начать по свински пачкаться .
— Я лежал под машиной, матом орал,
— сильно власть поносил
— и насос проклинал .
— Всяко разно плевал,
— на рабочих таких,
— на засранцев исполнивших модуль !
— Шоб у этих кАзлов потолок протекал
— и ботинки всегда промокали !
— А машин их семейный, горючку бы жрал
— да побольше чем вся их зарплата !
Вот так весело снял бак и дёрнул до хаты . Ну как можно усидеть дома 🙂 Тестер, фонарь в руки и обратно . Заодно посмотрел схему ( распиновку ) фишки бака .

Сразу стали вспоминаться, уж больно тоненькие контакты там были . Да и тяга поплавка длинновата ( по сравнению со старым ) Да что только не лезло в голову 🙂
По итогу : Старый датчик сопративлял нормально, а новый ну никак не хотел 🙁

вот он зараза, российская электроника

Утром достал модуль и пошёл обратно в магаз, а вернее поехал . Потому как нервов не хватало и требовался адекватный человек . Опять звонок с поклоном, СПАСИБ тебе zzznak07 ! ! ! В магазине продавец слега стал упираться, но сдобрился ( видимо ) и предложил вернуть деньги или поменять на что то другое .
Что то другое я уже выбирал, но предпочёл именно то, что меня и подвело 🙂 Причём на витрине 5 видов было, а взял я со склада другое 🙂 Просто предложили ещё два варианта ( итого 7 видов ) На данный момент нашлось ещё 2 вида и один из них точь в точь родному ( заводскому ), Зная ( читал в Клубе ) что завод ставил около 7-ми видов производителя, язык не поворачивается сказать : Хочу только, заводской оригинал 🙂
Было решено брать и ставить Эл/бен/насос ГАЗ дв.405 погруж.Е-3 ГАЗ-3302 (7Д5.883.029/46) SIEMENS Саратов

Этот модуль и бак встали со свистом ! ! ! 🙂 Всё заработало ! УРА !
Показалось, что насос ( Siemens VDO ) на этом модуле, работает слегка погромче 🙁
=============================================================

Теперь могу сравнить этих двух производителей ! На ( Насос топливный ГАЗ-3302 погружной дв.Крайслер, ЕВРО-3 мотор BOSCH ( 9П2. 960. 031 ) УТЁС ( Ульяновск ) стоит BOSCH насос и вроде как работает потише . Остальное только в минус ! ! !
На УТЁС, еле — еле натянул разъёмы топливо проводов, только с маслом зашли .

разъёмы топливо провода

А уж как снимал, дак мат на мате ! Хорошо что есть нужный инструмент . Подвижность нижней части происходило с рывками и заеданием 🙁

это на Ульяновском

На Саратовском разъёмы зашли как на новой фирме, с небольшим натягом и закрылись без проблем ! ! ! Движение нижней части модуля происходит плавно, без рывков и заедания .

ПС : При наличии выбора производителя, в продаже видов 8, трудно сказать что лучше, а что хуже и что работать долго будет .
Время покажет !

Дополнения по п

Нет питания на бензонасос газель 405

Советы для автомобилистов

В работе погружного электробензонасоса, на автомобиле Газель, принимают участие: главное реле, реле бензонасоса, электронный блок управления, а защищают эту электрическую цепь предохранители. Кроме этого, если на автомобиле, установлена противоугонная система, то в схему добавиться ещё одно реле, которое будет отключать подачу напряжения на клеммы бензонасоса.

А те автомобили Газель , которые работают на газу, заводятся всё равно на бензине и у них в электрическую схему бензонасоса, также будет поставлено дополнительное реле, которое будет отключать работу бензонасоса, в момент перехода работы двигателя на газ.

Поэтому, поиск неисправностей, связанных с не рабочим бензонасосом на Газели, нужно начинать с проверки целостности предохранителей. Проверить нужно и состояние контактов, на предмет их окисления. Далее проверяем работу всех реле, которые задействованы на данном автомобиле в электрической схеме подачи напряжения на клеммы бензонасоса. Если это не помогло, то придётся проверять проводку и колодки от электронного блока управления до главного реле и реле бензонасоса.

Ещё одной частой причиной отказа в работе бензонасоса бывает окисление или подгорание минусового контакта, расположенного на бензонасосе внутри бака. Там стоит колодка белого цвета, только не путайте, пожалуйста, её с колодкой, которая расположена на поверхности бензобака. Обычно эта неисправность первоначально проявляется периодическим включением и выключением в работу бензонасоса. Если эта проблема возникла, то эти контакты придётся периодически чистить, снимая модуль или их один раз и навсегда соединить напрямую, минуя клемму.

К сожалению, водителю, самостоятельно не всегда удаётся найти неисправности связанные с отказом в работе погружного бензонасоса на автомобиле Газель и приходится искать грамотного автоэлектрика, для решения этой проблемы.

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.
На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Многие владельцы Газелей с 405-м двигателем жалуются на внезапные отказы автомобиля, выражающиеся в проблемной работе силового агрегата. Симптоматика у всех разная – от «чихания» и полной остановки, и до отсутствия реакции двигателя на педаль газа. Как показывает опыт – виной всему некачественная проводка на Газель 405, вернее ее отдельные элементы.

Газель с двигателем, отвечающим нормативам ЕВРО-3

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с привязкой к экологическим требованиям.

Поэтому, отличаются:

1. Большим количеством всевозможных датчиков;
2. Увеличенной длиной проводов;
3. Электронными блоками управления подсистемами и всем силовым агрегатом;
4. Бортовым диагностическим модулем (компьютером).

Плакат из руководства по обслуживанию ГАЗели с двигателем ЗМЗ-40522

Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники

На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.

Его часто встречаемые названия в среде автомобилистов:

• бортовой компьютер,
• маршрутный компьютер;
• мультитроникс (по названию производителя) т.п.

Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:

• Положение шагового двигателя.
• Обороты двигателя.
• Коды ошибок контроллера впрыска.
• Массовый расход воздуха.
• Положение дроссельной заслонки.
• Значение бортового напряжения.

Обратите внимание. При возникновении неисправностей в работе силового агрегата, маршрутный ПК сообщит ошибки. По их расшифровке можно догадаться, какая схема электропроводки на Газель 405 подлежит пристальному контролю. Но об истинной причине он, конечно же «не скажет», а лишь укажет на вероятную причину, вызвавшую нестабильную работу того или иного узла.

Масса автомобиля

Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.

Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:

1. С дросселем;
2. С датчиком коленвала;
3. С датчиком расхода воздуха.

На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.

Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».

Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).

Обратите внимание: Для лучшего контакта с массой автомобиля электроника дросселя запитана отдельным проводом – на фото ниже.

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру. Вот этот провод следует всегда держать на контроле. Источник

Чинится такая неисправность при обнаружении достаточно легко:

1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
2. Зачищаете;
3. Прикручиваете новый контакт;
4. Изолируете;
5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Совет: если предстоит замена проводки своими руками, то не поленитесь при снятии старых жгутов отмечать на новой проводке узлы и контакты, к которым она будет подключаться. Для этого потребуется скотч и бумага с ручкой – подписывайте и приклеивайте к проводке рукотворные подсказки (данный совет поможет и при использовании деталей с других авто — см. статью Схема электропроводки ГАЗель 406).

Резюме

Как видите, даже простой проводок может послужить причиной остановки автомобиля. И если такая ситуация застанет вас вдали от дома – посмотрите и проверьте «массу» электронных узлов двигателя. При обнаружении такого явления, благодаря нашей статье вы легко справитесь с ее устранением. Удачного пути!

Как проверить бензонасос газель 405 инжектор

Причины неисправности бензонасосов не всегда одинаковы, да и сами устройства могут быть электрическими и механическими. Диагностика работоспособности этих типов имеет отличия, поэтому мы рассмотрим способы проверки работы бензонасосов отдельно. Тем не менее работу бензонасоса можно проверить максимум в 7 этапов.

Необходимость проверки бензонасоса появляется при следующих признаках неисправности:

• заглох двигатель;
• автомобиль двигается неравномерно, рывками;
• двигатель на холостом ходу работает нестабильно, не запускается;
• имеются «плавающие» обороты;
• усиливающийся шум, свист при движении авто.

Проверка исправности бензонасоса на инжекторе

Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.

Этап 1. Проверка предохранителя

Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.

Этап 2. Проверка реле

Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.

Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!

Этап 3. Проверка подачи питания на БН

Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.

Этап 4. Проверка электродвигателя бензонасоса

Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.

При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.

Этап 5. Проверка фильтра грубой очистки

Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.

Этап 6. Проверка обратного клапана

Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.

1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.

Проверка и чистка обратного клапана

2 способ. Чтобы проверить работу обратного клапана бензонасоса без манометра, нужно пережать обратку и смотреть, как работает двигатель. При неисправности обратного клапана ДВС будет работать на повышенных оборотах (при условии что нет других проблем).

3 способ. Сочетает в себе и диагностику, и чистку обратного клапана одновременно. Снимите и осмотрите его — засорение, требующее зачистки, видно невооруженным взглядом. Продуть клапан можно и плотной струей воздуха, но лучше пропустить через него воду под напором. Таким образом вы совместите проверку клапана с его чисткой. Если же и после этого клапан не работает, нужна его замена.

Этап 7. Проверка давления

Чтобы диагностика позволяла верно определить показатели давления, нужно сбросить начальное давление топлива, отключив предохранитель бензонасоса.

Проверка манометром как качает бензонасос

Как проверить бензонасос манометром

Проверить бензонасос манометром на исправность можно так: подключаем устройство к топливной рампе. Вывод — через кромку капота на лобовое стекло, где устанавливаем устройство надежно.

Фиксируем замеры в:

Статичном положении. Поворачиваем ключ зажигания и смотрим на показания манометра, они не должны превышать 3,7 атм.

Динамике. Включаем третью передачу (скорость около 50 км/ч), наблюдая за данными манометра. При движении, если проблема в давлении, показатели будут либо ниже 3 атм., либо выше 3,7 атм.

Низкое давление в топливной системе может быть следствием утечки топлива. Пропуск горючего покажет снижение давления ниже 1,6 атм. Место неисправности: форсунка или регулятор топлива.

Следует заметить, что, при всей схожести (принцип работы, предназначение), способы диагностики бензонасоса механического отличаются, а в чем, — рассмотрим подробнее ниже.

Проверка бензонасоса карбюраторного авто (механический)

Механический бензонасос — схема

Чтобы проверить работоспособность бензонасоса, следует:

1. Снять топливный шланг с впускного штуцера карбюратора.
2. Погрузить шланг в специально приготовленную прозрачную бутылку.Активно задействуя рычаг подкачки вручную, замечаем, насколько сильной и плотной струей подается топливо. Примеси воздуха не должны быть визуально заметны.

Не является признаком поломки выход струи с запозданием, особенно если авто долго стояло. Как правило, диафрагмы восемь и девять и являются главной причиной неисправности.

Как бы там ни было, осмотреть нужно и сетчатый фильтр, и впускной/выпускной клапан.

Даже при замене прокладок может быть утечка топлива. В таком случае проблема заключается в герметичности корпуса бензонасоса вследствие деформации при ремонте.

Подытожим:

Причины неполадок бензонасоса, как электрического, так и механического, разнообразны, и необходимость найти/устранить поломку может застать вас врасплох во время пути. Следуя вышеуказанным рекомендациям, вы сможете самостоятельно осуществить весь необходимый комплекс мер по диагностике данного устройства. И начать стоит с подачи питания (если это электробензонасос) и работы диафрагмы, когда проверяется топливный насос механического типа. Очень часто нестабильная работа бензонасоса связана не с его поломкой, а сопутствующих деталей — фильтра, обратного клапана или форсунок.

Заволжский моторный завод (ЗМЗ) один из первых отечественных производителей автомобильных двигателей, кто начал выпускать моторы с инжекторной системой питания. Одним таким качественным мотором можно назвать ЗМЗ 405 – двигатель из семейства четырёхцилиндровых моторов, которые производятся уже почти 15 лет. Впервые именно этот мотор попал на рынок в уже далеком 2000 году установленным на автомобиль ГАЗ-3111. Сам завод позиционирует мотор как двигатель для небольших грузовиков и микроавтобусов. На них он и устанавливается – различные автомобили линейки ГАЗель и Соболь инжектор имеют этот моторы.

ЗМЗ 405 за прошедшее время зарекомендовал себя как отличный неприхотливый мотор, готовый даже к самым большим трудностям на дороге. 405 мотор способен выдержать большие нагрузки и это не скажется на его ресурсе. Также в конструкцию мотора заложена небывалая простота устройства – ремонтировать и обслуживать этот двигатель, установленный на любом автомобиле, может любой человек в обычном гараже с минимальными знаниями, все делается по прилагаемой книжке и не вызывает вопросов. Это же касается и ремонта топливной системы. В частности, топливный насос двигателя инжектор очень легко чинится самостоятельно.

Расположение топливного насоса

Бензонасос автомобиля ГАЗель с мотором 405 инжектор, как и в большинстве инжекторных автомобилей выполнен не самостоятельно, а в качестве блока, который располагается в бензобаке. В него входят:

• топливный насос;
• фильтр первичной очистки топлива;
• датчик уровня топлива.

Такая компоновка позволила сэкономить место под капотом ГАЗель 405 инжектор и повысить эффективность каждого элемента блока. Так, к примеру, фильтр гораздо лучше очищает топливо, так как бензонасос располагается сразу за фильтром и втягивает бензин под давлением сквозь фильтр. Плюсы для датчика уровня топлива заключаются в том, что электрические провода, которые иду в бензобак идут вместе с проводами для насоса и тем самым облегчается его подключение. К слову, датчик уровня топлива представляет собой всего лишь поплавок на железной палочке. Качественный бензонасос является залогом хорошей работы системы подачи топлива автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в нужном машине объёме и в нужное время.

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя.

Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.

Хотя если долго не ремонтировать топливный насос и не обращать внимания на такую поломку, то в один прекрасный момент машина может банально не завестись. Причиной этой неполадки является падение давления в топливной системе, а создает именно неисправный бензонасос.

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

Проверка с помощью манометра

Также возможна проверка работоспособности манометром. Этот способ тоже достаточно точен, если проверять бензонасос правильно. Нам понадобится специальный манометр для измерения давления в топливной сети ГАЗель 405 инжектор. Все операции можно сделать самому, помощь специалистов не нужна. В инструкции к такому манометру сказано, что его необходимо подключить к рампе форсунок и закрепить его так чтобы показания манометра было видно из салона. Когда водитель включает зажигание начинается работа манометра и он снимает показания давления, которое создает бензонасос. Нормой колебаний давления в топливной системе ГАЗель 405 инжектор от 300 до 380 кПа (кило Паскаль). После этого нужно проехаться по такому участку дороги, чтобы была включена как минимум третья передача и потом уже снова замерять. Если показания манометра не изменились, то беспокоится пока ни о чем не нужно, и чинить нужно что-то другое, а не топливный насос.

Если же произошли существенные изменения в показаниях, то придется обращаться к специалистом по ремонту ГАЗель 405 инжектор.

Если же машина начинает глохнуть на ходу, то беда кроется в электрической составляющей. Проверить из-за этого ли не корректно работает топливный насос можно устроив тест реле бензонасоса. Для этого нам понадобится обычная лампочка контроля, а сама проверка выглядит следующим образом: при подключенной к рее лампочке и включении зажигания лампочка должна загораться на несколько секунд. Если при низком давлении была замечена течь и было установлено, что именно она является виной всему, то нужно ее устранить. Для этого надо установить где именно течь, а потом уже по ситуации выбирать, что поможет – замена некоторых прокладок, клапанов, диафрагм и прочего. Для того чтобы быстрее понять, что именно сломано и как лучше устранить поломку необходимо четко понимать схему топливного оборудования конкретно машины, и какое место в ней занимает топливный насос.

Для чего необходим бензонасос?

Топливный насос или бензонасос предназначен, как мы уже говорили выше, для подачи топлива из точки “А” в точку “Б”. Под точкой “А” подразумевается резервуар, то бишь бак, в котором находится топливо, под точкой “Б” подразумеваем двигатель, в который происходит подача. После подачи топливо смешивалось, грубо говоря, готовилось “к употреблению”. Подача топлива регулируется давлением, которое поддерживает редуктор бензонасоса, правильное давление в топливном насосе — очень важный момент. Современные топливные насосы бывают двух типов — механические и электрические, они отличаются между собой по типу привода: первый работает за счет постоянного движения приводного рычага вверх-вниз, а второй оснащен электромоторчиком и мини-помпой, этот тандем питается от электросети и производит бесперебойную подачу топлива в двигатель. Первый, механический тип бензонасосов сегодня довольно сложно встретить, поэтому углубляться в подробности его работы и прочие детали мы не будем. Вместо этого мы поговорим о неисправностях электробензонасосов.

Признаки неисправности топливного насоса

• Пожалуй, самым распространенным симптомом, по которому можно определить нарушения в работе бензонасоса, являются рывки во время движения автомобиля.
• Вторым по популярности симптомом, свидетельствующим о неисправности топливного насоса, являются плавающие холостые обороты.
• Плохой запуск двигателя или вовсе отсутствие такой возможности нередко может говорить о том, что бензонасос требует замены.
• Ухудшение динамики, то есть когда вы “даете в пол”, а машина либо дергается, либо вовсе не реагирует на положение педали.

Примечание: Важно отметить, что все вышеописанные признаки неисправности топливного насоса, могут быть вызваны и другими деталями двигателя, поэтому нельзя лишь по одним симптомам поставить приговор о том, что необходима замена бензонасоса. Например, обороты могут плавать из-за проблем с ДМРВ или ДПДЗ, потому что топливо некачественное или необходимо почистить форсунки.

Почему не работает бензонасос?

Неработающий бензонасос — это не всегда — неисправный бензонасос, поскольку причина может крыться, например, в предохранителе этого агрегата, который попросту перегорел. Найти предохранитель можно в блоке предохранителей у каждого авто расположении этого предохранителя — свое. Но, как правило, он находится либо под капотом, либо со стороны водителя слева от руля.

Как проверить бензонасос?

• Если предохранитель в порядке, выполните проверку напряжения на насосе. Перед тем как это сделать убедитесь, что аккумуляторная батарея в порядке. Проверьте мультиметром или тестером напряжение на клеммах бензонасоса, в руководстве по эксплуатации уточните каким оно должно быть.
• Проверьте тестером поступает ли напряжение на предохранитель, нередко обрыв электроцепи происходит именно в этом месте.
• Дальше, если поиски не дали результата, выполните проверку напряжения на самих проводах. Убедитесь, что на них нет потерь, и они правильно подключены к массе. В случае если напряжения падает больше чем 1 В, скорее всего поломка заключается в окисленных контактах или проводке. Убедитесь, что в проводке нет короткого замыкания.
• Если во время проведения этого теста вы не обнаружили никаких нарушений, проблему стоит искать в самом топливном насосе, возможно он неисправен и требует замены. Но, как показывает практика, замена — крайняя мера, для начала необходимо попробовать восстановить бензонасос и провести еще один тест, в котором стоит измерить давление. Как проверить давление в топливной рампечитаем здесь.
• Если мотор глохнет на ходу, причина может заключаться в электрической части, чтобы опровергнуть или подтвердить предположение следует проверить реле бензонасоса. Для этого подключаем к разъему топливного насоса контрольку, включаем зажигание, и наблюдаем за поведением лампочки, если она загорелась на пару секунд — причина явно в другом.
• Проблемы и неисправности топливного насоса можно устранить при помощи специальных ремкомплектов, покупаются они в автомагазине или у дилеров. При необходимости меняются: диафрагма, клапана, прокладки, а также фильтр.

Для большей наглядности рекомендуем посмотреть видео о том, как проверить бензонасос в условиях гаража:

Источник: Вопрос Авто — сайт автомобильных советов.

Не качает бензонасос на газели инжектор

Сообщение Грин » Сб июн 15, 2013 21:54 pm

Сегодня на ровном месте резко пропала тяга, волга встала. Один раз диагноз №402 запустился, потарахтел секунды три, затем усё, блин, приехали. Открыв капот было обнаружено : топливный фильтр пуст, на качки бензонасос Пекар не реагирует ( обычно 3-4 качка — фильтр полный, а тут хоть усрись качать — толку ноль ). Пока тащили на галстуке до дома попытки запуститься с толкача успеха не имели.

Сняв бензонасос , ничего криминального не увидено ( хрюкает как надо ), поставил обратно — ноль эмоций, распотрошил, тоже ничего криминального, но на всякий пожарный вставил новые потроха с приобретённого ремкомплекта — ноль эмоций, в запасе был бензонасос шааз, поставил — ноль эмоций, бензин не поступает. Плеснул бензин в карб — диагноз затарахтел. Снял топливный шланг от бака, вставил в бутылку с бензином — шааз не качает, заново поставил Пекар, тоже из бутылки не качает.

Вопрос : ” Чо за нахрен . ”

Заволжский моторный завод (ЗМЗ) один из первых отечественных производителей автомобильных двигателей, кто начал выпускать моторы с инжекторной системой питания. Одним таким качественным мотором можно назвать ЗМЗ 405 – двигатель из семейства четырёхцилиндровых моторов, которые производятся уже почти 15 лет. Впервые именно этот мотор попал на рынок в уже далеком 2000 году установленным на автомобиль ГАЗ-3111. Сам завод позиционирует мотор как двигатель для небольших грузовиков и микроавтобусов. На них он и устанавливается – различные автомобили линейки ГАЗель и Соболь инжектор имеют этот моторы.

ЗМЗ 405 за прошедшее время зарекомендовал себя как отличный неприхотливый мотор, готовый даже к самым большим трудностям на дороге. 405 мотор способен выдержать большие нагрузки и это не скажется на его ресурсе. Также в конструкцию мотора заложена небывалая простота устройства – ремонтировать и обслуживать этот двигатель, установленный на любом автомобиле, может любой человек в обычном гараже с минимальными знаниями, все делается по прилагаемой книжке и не вызывает вопросов. Это же касается и ремонта топливной системы. В частности, топливный насос двигателя инжектор очень легко чинится самостоятельно.

Расположение топливного насоса

Бензонасос автомобиля ГАЗель с мотором 405 инжектор, как и в большинстве инжекторных автомобилей выполнен не самостоятельно, а в качестве блока, который располагается в бензобаке. В него входят:

• топливный насос;
• фильтр первичной очистки топлива;
• датчик уровня топлива.

Такая компоновка позволила сэкономить место под капотом ГАЗель 405 инжектор и повысить эффективность каждого элемента блока. Так, к примеру, фильтр гораздо лучше очищает топливо, так как бензонасос располагается сразу за фильтром и втягивает бензин под давлением сквозь фильтр. Плюсы для датчика уровня топлива заключаются в том, что электрические провода, которые иду в бензобак идут вместе с проводами для насоса и тем самым облегчается его подключение. К слову, датчик уровня топлива представляет собой всего лишь поплавок на железной палочке. Качественный бензонасос является залогом хорошей работы системы подачи топлива автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в нужном машине объёме и в нужное время.

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя.

Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.

Хотя если долго не ремонтировать топливный насос и не обращать внимания на такую поломку, то в один прекрасный момент машина может банально не завестись. Причиной этой неполадки является падение давления в топливной системе, а создает именно неисправный бензонасос.

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

Проверка с помощью манометра

Также возможна проверка работоспособности манометром. Этот способ тоже достаточно точен, если проверять бензонасос правильно. Нам понадобится специальный манометр для измерения давления в топливной сети ГАЗель 405 инжектор. Все операции можно сделать самому, помощь специалистов не нужна. В инструкции к такому манометру сказано, что его необходимо подключить к рампе форсунок и закрепить его так чтобы показания манометра было видно из салона. Когда водитель включает зажигание начинается работа манометра и он снимает показания давления, которое создает бензонасос. Нормой колебаний давления в топливной системе ГАЗель 405 инжектор от 300 до 380 кПа (кило Паскаль). После этого нужно проехаться по такому участку дороги, чтобы была включена как минимум третья передача и потом уже снова замерять. Если показания манометра не изменились, то беспокоится пока ни о чем не нужно, и чинить нужно что-то другое, а не топливный насос.

Если же произошли существенные изменения в показаниях, то придется обращаться к специалистом по ремонту ГАЗель 405 инжектор.

Если же машина начинает глохнуть на ходу, то беда кроется в электрической составляющей. Проверить из-за этого ли не корректно работает топливный насос можно устроив тест реле бензонасоса. Для этого нам понадобится обычная лампочка контроля, а сама проверка выглядит следующим образом: при подключенной к рее лампочке и включении зажигания лампочка должна загораться на несколько секунд. Если при низком давлении была замечена течь и было установлено, что именно она является виной всему, то нужно ее устранить. Для этого надо установить где именно течь, а потом уже по ситуации выбирать, что поможет – замена некоторых прокладок, клапанов, диафрагм и прочего. Для того чтобы быстрее понять, что именно сломано и как лучше устранить поломку необходимо четко понимать схему топливного оборудования конкретно машины, и какое место в ней занимает топливный насос.

9 января 2013, 15:48 #1 123

всем доброго дня. Уже подходит вечер, а я с утра не могу завести газ3110 д406i вчера ездил, а сегодня заводить она молчит ( не работает бензо-насос) предохранитель целый, реле зачищали контакты, пробовали соединять на прямую в гнезде реле нолчок. Бензо-насос от АБ подсоединял работает. В чем же может быть проблема?

• Сообщений: 95
• Откуда: МО,Чехов

10 января 2013, 21:37 #2 123

а сигнализация есть?

• Сообщений: 95
• Откуда: МО,Чехов

10 января 2013, 21:39 #3 123

чек загорается когда зажигание включаешь?

25 января 2013, 16:35 #4 123

всем привет .у меня точна такая проблема .доехал домой,с утра не заводиться.на предохранитель 9 питание не идет запитал от соседа насос заработал но не заводиться сигналку разобра питание на блокировку приходит и уходит.релюшки менял она не заводиться.с цешкой всю почти прозвонил помогите советом

31 марта 2013, 14:03 #5 123+ 2

Ребята, всем привет! У меня газ 3110 змз 406. Была беда с электробензонасосом! Реле работает, питания нет, короче всё как описано выше! Я разобрался. дело вот в чём: Ни сигнализация ни что-то ещё в этом роде не при чём! Снимите правый блок предохранителей(в котором находится предохранитель на ЭБН 15А) Затем снимите 1 из 4-х малых блоков предохранителей, опять же тот в котором на ЭБН, и внимательно посмотрите все проводки выходящие из него, их штук 6-7. Просмотрите все скрутки и соединения! Скруток там, тьма тьмушая, поверьте мне. У меня в одной из них был еле заметный переломчик! всем удачи! Если кто захочет обсудить ещё что-то по Волгам пишите в почту [email protected]

• Сообщений: 10185
• Откуда: Ангарск
• Лада Нива 2131М
  Nissan Patrol

31 марта 2013, 15:37 #6 123

lubludorogu, 31 марта 2013, 14:03, #5

Если кто захочет обсудить ещё что-то по Волгам пишите в почту [email protected]

Лучше здесь, чтоб всем доступно было. Авось пригодится

А тебе огромный плюс за инфу!

31 марта 2013, 22:15 #7 123

Всегда пожалуйста! Ведь мы же должны помогать друг-другу, тем более в сложных условиях нашего автопрома))) Мне интересно, как у ребят, кто начал тему, дела обстоят? Понятно, что справились, но что было-то.

• Сообщений: 16
• ГАЗ 3110 Волга

3 апреля 2013, 22:41 #8 123

Всем привет!Уже два дня езжу машину дёргает,часто загорается на преборе бензонасос,и бывает-завёл бензонасос по звуку закачал а лампочка не гаснет?Что это подскажите

• Сообщений: 16
• ГАЗ 3110 Волга

3 апреля 2013, 22:47 #9 123

Да,это появилось после того как довёл бак почти до нуля,потянуло мусор?бензофильтр менял новый как раз пару дней до проблемы,может ли забится сам бензонасос или уже форсунки забиты?

17 апреля 2013, 08:26 #10 123

А когда заводишь не троит. Или хотя бы подтраивает.

17 апреля 2013, 08:27 #11 123

именно первые секунды работы! Или только на ходу?

22 июня 2013, 10:16 #12 123

привет всем! перестал работать бензонасос газ 3110 406 ,зажигание включаеш а он не качает,предохранители целые.может насос накрылся?

22 июня 2013, 10:23 #13 123

denis 81, 22 июня 2013, 10:16, #12

привет всем! перестал работать бензонасос газ 3110 406 ,зажигание включаеш а он не качает,предохранители целые.может насос накрылся?

31 июля 2013, 21:08 #14 123

всем привет ребят подскажите нет питания на бензонасосе дв 406 прозвонил все провода целые реле работает чек загорается на прямую от аб работает давление нормальное а по татной проводке ни как не хочет машину сам перебирал с кузова на кузов проводка рабочая вся почти новая может кто сталкивался

31 июля 2013, 21:09 #15 123

и еще вопрос что отключает бензонас когда зажигание включил он накачал и отключается потом когда заводишь начинает работать

• Сообщений: 3060
• Откуда: Новосибирск
• ЗиЛ 5301 Бычок

1 августа 2013, 04:40 #16 123

1 августа 2013, 20:09 #17 123

то что реле я согласен но на реле сигнал от куда приходит вот это мне не понятно уже все мозги вынес

1 марта 2014, 17:46 #18 123

ребят подскажите. короче проблема с питанием на форсунки. и откуда они питаются вообще? зарание благодарен за любую подсказку.

• Сообщений: 3060
• Откуда: Новосибирск
• ЗиЛ 5301 Бычок

1 марта 2014, 18:31 #19 123

komvit, 1 марта 2014, 17:46, #18

ребят подскажите. короче проблема с питанием на форсунки. и откуда они питаются вообще? зарание благодарен за любую подсказку.

мозги,кстати до тебя там спрашивал слон 555 так и в его случае ответ один.

2 апреля 2014, 20:16 #20 123

НЕт питания на электробензонасос. Помогите.В чём может быть причина?

2 апреля 2014, 20:16 #21 123

НЕт питания на электробензонасос. Помогите.В чём может быть причина?

2 апреля 2014, 20:17 #22 123

НЕт питания на электробензонасос. Помогите.В чём может быть причина?

• Сообщений: 23749
• Откуда: Иваново
• Kia Rio Premium
  Ford Focus

2 апреля 2014, 20:18 #23 123

Сковородка

3 июня 2014, 19:57 #24 123

ПРОБЛЕМА С ПИТАНИЕМ БЕНЗОНАСОСА ОДИН В ОДИН КАК У ВСЕХ . ПРОВОДА ЦЕЛЫЕ .

МОЖЕТ БЫТЬ ПРОБЛЕМА В ЗАМКЕ ЗАЖИГАНИЯ .

3 июня 2014, 20:08 #25 123

ПОДСКАЖИТЕ, ГДЕ НАХОДИТСЯ РЕЛЕ БЕНЗО-НАСОСА И КАК ВЫГЛИДИТ ??

Ну, примерно неделю назад я потерял питание в топливном насосе. …

Нет, ты ничего не упускаешь. Взгляните на картинку ниже. Мне нужно подтвердить наличие питания на указанном предохранителе. Далее темно-зеленый провод с белым трассером – от ПКМ. Это то, что активирует реле для питания насоса. Вам нужно проверить, получает ли он питание. Если это так, то последним идет серый провод, по которому питание подается на насос. Проверить его на мощность.

___________________________

Далее следует диагностическая блок-схема для диагностики электрических проблем, связанных с топливным насосом.Рисунки 2 и 3 – это реальные шаги. Не знаю, комфортно ли вам это делать, но я хотел добавить это.

___________________________

2006 Buick Truck Rendezvous FWD V6-3.5L VIN L
Диагностика электрической цепи топливного насоса
Управление силовой передачей автомобиля Подача топлива и индукционный воздушный топливный насос Тестирование и проверка компонентов Тесты и общая диагностика Диагностика электрической цепи топливного насоса
FUEL PUMP ELECTRICAL СХЕМА ЦЕПИ
СХЕМА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ТОПЛИВНОГО НАСОСА

ОПИСАНИЕ ЦЕПИ
При включении зажигания модуль управления трансмиссией (PCM) включает реле топливного насоса, которое включает топливный насос в баке.Топливный насос в баке остается включенным, пока двигатель проворачивается или работает, а блок PCM получает опорные импульсы. Если нет эталонных импульсов, PCM выключает топливный насос в баке через 2 секунды после включения зажигания или через 2 секунды после того, как PCM больше не получает эталонные импульсы.

ДИАГНОСТИКА AIDS
– Проверить заземление топливного насоса. Убедитесь, что все заземляющие соединения чистые и надежные.
– Разрыв предохранителя топливного насоса мог быть вызван следующими причинами:
– Предохранитель неисправен.
– Периодически короткое замыкание в цепи питания топливного насоса.
– У топливного насоса периодически возникающая внутренняя проблема.
– В случае неустойчивого состояния см. «Тестирование неустойчивых состояний и плохих соединений». См .: Автомобиль> Тесты компонентов и общая диагностика

ОПИСАНИЕ ТЕСТА

Шаг 1 – Шаг 14

См. Рис. 2

Шаг 15 – Шаг 27

См. Рис. 3

Цифры ниже относятся к номерам этапов диагностики стол.
3. На этом этапе определяется, находится ли состояние на стороне катушки или на стороне переключателя схемы.
4. На этом этапе проверяется, что PCM подает напряжение на реле топливного насоса.
5. На этом этапе проверяется разрыв цепи массы на реле топливного насоса.
6. На этом этапе определяется, постоянно ли подается напряжение на реле топливного насоса.
13. На этом этапе определяется, является ли состояние цепи неустойчивым. Если предохранитель не размыкается, проверьте цепь напряжения питания между предохранителем и топливным насосом на наличие неустойчивого состояния.

_______________________

Сообщите мне, поможет ли это или что вы найдете.

Джо

вторник, 9 июня 2020 г., 21:06

Автомобиль остановлен. Электропитание в порядке …

Контрольная лампа требует, чтобы ток работал, и этот ток вызывает падение напряжения на углеродной дорожке; Фактически, почти все напряжение батареи, оставляя вам около 0 вольт на насосе.Для этого типа проблем контрольная лампа намного точнее цифрового вольтметра.

На первой схеме красная стрелка указывает на вывод питания 12 В в блоке реле. Снимите реле топливного насоса, затем проверьте все клеммы в розетке с помощью вольтметра. Вы найдете один с напряжением 12 вольт. Это говорит о том, что вы подключены к клемме питания 12 В. Теперь проверьте это еще раз с помощью тестовой лампы и убедитесь, что она не загорается. Если да, замените провод плавкой вставки.Это специальный провод, диаметр которого меньше диаметра проводов, которые он защищает, а его изоляция не горит и не плавится. Это короткий кусок проволоки, врезанный в цепь, и он будет тусклого цвета. Цвет обозначает текущий рейтинг. Приобрести сменный провод плавкой вставки можно в любом магазине автозапчастей. У вас получится кусок длиной около фута. Этого хватит на два-три ремонта.

Если вы обнаружите, что у вас есть 12 вольт на реле, но не на насосе, нам придется искать обрыв в цепи.Наиболее вероятными подозрениями являются искривленные или корродированные контакты на реле топливного насоса или внутри инерционного переключателя, но также может быть обрыв провода или клемм разъема. Вам нужно будет снять показания напряжения в нескольких местах в цепи, чтобы найти разрыв с высоким сопротивлением. Вы можете использовать вольтметр, если оставите топливный насос подключенным во время этих проверок.

Не забывайте, топливный насос не включается, пока двигатель не проворачивается. Если вам нужно снять показания после реле, нет смысла делать это, пока помощник запускает двигатель.Вместо этого найдите желтый и розовый / черный провода в гнезде реле топливного насоса и соедините их вместе с помощью протянутой канцелярской скрепки или куска провода. Это активирует цепь без необходимости включения зажигания.

СПОНСИРУЕМЫЕ ССЫЛКИ

вторник, 24 декабря 2019 г., 13:39

Диагностика электрического топливного насоса: Хьюстон, у нас проблема | 2013-04-11

Часть первая из двух

Слишком часто, когда возникает состояние, когда не запускается двигатель или происходит резкий запуск, некоторые технические специалисты могут быть слишком поспешными, чтобы автоматически обвинить электрический топливный насос.

Если вы поговорите с любым специалистом по ремонту / восстановлению или с гарантийным персоналом производителя новых деталей, они скажут вам, что в большинстве случаев возврата топливный насос, который был возвращен как неисправный, на самом деле был исправен. Прежде чем бросить пистолет и поменять топливный насос, подумайте о том, чтобы выполнить простой тест на падение напряжения, чтобы проверить цепи, которые отвечают за активацию насоса.

У нас есть топливо?

Мы понимаем, насколько это банально звучит, но перед выполнением любого вида диагностики, связанной с предполагаемой проблемой топливного насоса, убедитесь, что в баке автомобиля есть топливо.Независимо от того, имеете ли вы дело с бензиновым или дизельным двигателем, он не загорится, если в насосе не будет топлива, которое можно всасывать из бака и проталкивать вперед к форсункам. Вы можете посмеяться над этим напоминанием, но если бы мы не упомянули об этом, я уверен, что мы получили бы письма с критикой за то, что мы не включили это предупреждение.

Электрические топливные насосы в системах впрыска топлива с электронным управлением должны создавать достаточно «высокое» давление, чтобы форсунки могли производить достаточное количество распыленного топлива во впускной тракт (или в камеру сгорания в системе прямого впрыска).Давление топлива обычно находится в диапазоне от 35 до 45 фунтов на квадратный дюйм. Электрический топливный насос должен обеспечивать большее давление и поток, чем это необходимо, при этом давление регулируется в пределах диапазона требований двигателя с помощью регулятора давления. Когда двигатель работает на холостом ходу (низкие обороты двигателя), регулятор позволяет возвращать больше топлива в бак, чтобы давление топлива не превышало то, что двигателю нужно в данный момент. При более высоких оборотах двигателя количество топлива, возвращаемого в бак, уменьшается.

Что еще можно остановить насос?

Помимо недостаточного сигнала питания или проблем с заземлением, которые могут повлиять на работу насоса, в насосах более поздних моделей в топливный насос в сборе используются ранее отдельные компоненты. Сюда входят насос, фильтр, датчик уровня топлива и в некоторых случаях регулятор давления. Во многих из этих конфигураций сигнал, вырабатываемый датчиком положения коленчатого вала и контролируемый контроллером ЭСУД, приводит к отключению насоса, когда / если двигатель глохнет / глохнет.

Если автомобиль попал в аварию, датчики удара могут отключить сигнал насоса, а также сигналы, генерируемые системами подушек безопасности.

Ссылаясь на примеры различных дизельных применений, дизельный двигатель может иметь внешнюю систему смазки под высоким давлением, которая отвечает за работу инжектора. Если масляный насос высокого давления (или связанные с ним компоненты насоса) изнашивается или выходит из строя, то для работы форсунок будет недостаточно (или нет) масла высокого давления.

Падение давления топлива может быть вызвано засорением топливного фильтра, что может привести к отказу от насоса, что приводит к аэрации топлива (пузырьки воздуха в топливе).Грязный фильтр заставит насос работать с перегрузкой, поскольку он пытается вытолкнуть топливо, что приведет к преждевременному выходу насоса из строя.

Падение (или резкое снижение) давления моторного масла может вызвать прерывистую работу топливного насоса или проблемы с отключением, когда сигнал датчика давления масла указывает на недостаточное давление масла (цепь безопасности отключает насос в качестве меры предосторожности, чтобы помочь спасти двигатель) .

Неисправный (заедающий) регулятор давления топлива, который вызывает снижение давления топлива, легко может быть ошибочно принят за проблему с насосом.

Объем топлива должен находиться в диапазоне от пяти до семи галлонов в минуту (проверьте с помощью инструмента для измерения объема топлива).

Другие возможные причины отключения топливного насоса:

• Инерционный выключатель. Как правило, во многих автомобилях Ford инерционный переключатель отключает топливный насос, если переключатель обнаруживает удар, который может быть вызван столкновением, резкой неровностью в задней части автомобиля или даже при езде по неровной дороге. Нажатие кнопки сброса на переключателе повторно активирует цепь насоса (переключатель часто находится в области багажника).

• Воздушный поток (если воздухозаборник протекает через дроссельную заслонку или присутствуют другие проблемы с воздухозаборником.

• Основания. Всегда проверяйте наличие незакрепленных, отсутствующих или сильно заржавевших оснований резервуара / насоса, прежде чем тратить кучу времени на тщательную диагностику.

• Плохо смонтированные или неисправные системы защиты от кражи, которые могут заглушить сигнал к насосу.

• Неисправен выключатель зажигания и / или ключ зажигания.

• Неисправная или неправильно запрограммированная система дистанционного запуска зажигания.

[PAGEBREAK]

Испытание на падение напряжения

Потеря напряжения вызвана протеканием тока через сопротивление. Увеличение сопротивления увеличивает падение напряжения.

Для проведения теста падения напряжения топливный насос должен работать. Типичное падение напряжения как на стороне питания, так и на стороне земли не должно превышать 0,5 В.

Используйте качественный DVOM с перемычками, достаточно длинными, чтобы дотянуться до топливного насоса.

Выполните тест на падение напряжения на положительной стороне, подключив красный провод DVOM к положительному выводу батареи. Включите DVOM. Подключите черный провод DVOM к красной перемычке, которая подключается к проводу питания насоса.

Вы не увидите никакого падения напряжения, пока не получите ток, протекающий через насос (опять же, насос должен работать).

Включите зажигание (в положение работы). Насос должен поработать около двух секунд.

При включенной кнопке (рабочее положение), если, например, вы читаете падение напряжения на 0.2В, это приемлемо. Если вы читаете больше 0,5В, это недопустимо. Если показание падения напряжения находится в пределах допустимого диапазона, это означает, что у нас есть хорошая положительная цепь питания к насосу, поэтому все, от аккумулятора до насоса, в порядке.

Чтобы проверить сторону заземления, подключите отрицательный вывод DVOM к отрицательному выводу аккумуляторной батареи и подключите положительный провод DVOM к длинной перемычке, которая подключается к заземлению топливного насоса (заземление на насосе).

Лучше использовать прямой провод для длинного провода, а не спиральный или свернутый в спираль, у которых может быть слишком большое сопротивление.

Теперь нам нужен ток, поэтому поверните ключ в положение работы (насос должен работать около двух секунд). Опять же, максимально допустимое падение напряжения составляет 0,5 В.

Проверить массу у топливного насоса. Установите DVOM на силу постоянного тока и выберите диапазон 10 ампер. Поверните ключ в рабочее положение. Опять же, насос должен поработать около двух секунд.

Если насос пропускает ток через цепь заземления, заземление проверяется как нормальное. Если цепь заземления не потребляет ток, проблема, скорее всего, связана либо с заземлением насоса, либо с самим насосом.

В этом случае бросьте бак (при необходимости, в зависимости от модели) и выполните проверку целостности провода заземления на насосе. Если у вас есть непрерывность, то вы знаете, что проблема заключается в самом насосе.

Быстрая проверка состояния отсутствия пуска

• Убедитесь, что не слышно, как работает электрический топливный насос (при выключателе зажигания в положении работы).

• Проверить предохранитель подкапотного топливного насоса.

• Проверить реле подкапотного топливного насоса.Когда ключ повернут в рабочее положение, вы должны услышать / почувствовать щелчок реле.

• Установите манометр на топливную рампу впрыска топлива (через порт клапана Шредера). Когда ключ находится в рабочем положении, следите за манометром. Во время этой проверки несколько раз включите / выключите ключ.

Проведение испытаний электрической системы

Предоставлено Чарли Гипом

Ведущий инженер по обучению, продукты и сервисные решения Delphi

Проблемы с подачей топлива часто могут быть связаны с проблемами в электрической системе, которые не позволяют топливному насосу получать правильную мощность, что приводит к ухудшению работы насоса или его отсутствию.Проверка питания, заземления и понимание того, как выполнить точный тест на падение напряжения, будут важны для правильной диагностики подозрительной системы подачи топлива и выполнения необходимого ремонта.

Хотя все автомобили обеспечивают питание и заземление электрического топливного насоса, схемы, используемые для этого, могут отличаться от автомобиля к автомобилю. Поэтому важно иметь хорошую электрическую схему системы подачи топлива для транспортного средства, над которым вы работаете, чтобы определить, где расположены электрические соединения, как протекает ток в цепи и какие клеммы следует проверять при выполнении диагностики.

Для проверки электрической системы потребуются цифровой мультиметр (цифровой мультиметр), амперметр, нагрузочный инструмент и несколько измерительных проводов для измерения напряжения в системе в различных точках. При диагностике необходимо проверить электрические соединения в топливной системе, но всегда следует проявлять осторожность, чтобы не повредить соединения. Всегда проверяйте электрический разъем правильным измерительным проводом, чтобы предотвратить возможное повреждение. Неправильное определение электрического разъема может привести к его повреждению, поломке в будущем и возвращению покупателя.

Ряд электрических испытаний может быть выполнен с использованием упомянутых выше инструментов, поэтому давайте рассмотрим каждый из этих испытаний и посмотрим, как они выполняются.

Испытания на обрыв цепи

Если топливный насос не работает, это может быть вызвано потерей мощности или заземлением насоса. Простой метод проверки наличия питания и заземления на насосе состоит в том, чтобы снять жгут проводов транспортного средства с топливного насоса или модуля, подключить цифровой мультиметр к клеммам питания и заземления в электрическом разъеме транспортного средства, подать питание на электрическую цепь, повернув ключ автомобиля в положение «ON» или команду на включение топливного насоса с помощью диагностического прибора и измерение напряжения на электрическом разъеме.Это называется испытанием на обрыв цепи, потому что измеряемое значение напряжения выполняется при отсутствии тока в цепи, в то время как цепь электрически «разомкнута».

Оборудование, необходимое для выполнения этого теста, включает:

• Цифровой мультиметр настроен на шкалу постоянного напряжения.

• Все необходимые измерительные провода или электрические клеммы для правильного измерения электрического разъема.

• Электросхема контура подачи топлива.

[PAGEBREAK]

Для выполнения этого теста:

Отсоедините жгут проводов автомобиля от топливного насоса или топливного модуля.

С помощью плюсового провода цифрового мультиметра осторожно проверьте клемму питания топливного насоса в разъеме (см. Рисунок 1).

Используя отрицательный провод цифрового мультиметра, осторожно проверьте клемму массы топливного насоса в разъеме (см. Рисунок 1).

Установите цифровой мультиметр так, чтобы он считывал значения напряжения до 0,001 В.

Включите цепь топливного насоса и контролируйте напряжение цифрового мультиметра.

Если цепь не разомкнута, напряжение должно возрасти примерно до 12 В (напряжение батареи).

Если значение, указанное на цифровом мультиметре, составляет приблизительно 0 вольт, цепь разомкнута, и ее необходимо проверить, чтобы найти обрыв и отремонтировать.

При выполнении любого электрического теста системы подачи топлива важно убедиться, что аккумулятор достаточно заряжен и может обеспечить необходимую мощность для получения точных результатов теста. При необходимости проверьте аккумулятор перед любым испытанием топливной системы, чтобы убедиться, что он заряжен и находится в хорошем рабочем состоянии.

Если напряжение, отмеченное при подаче питания на цепь насоса, равно или близко к 0 вольт, значит, где-то в цепи есть разрыв, который препятствует подаче энергии на топливный насос.Разрыв может быть либо на стороне питания, либо на стороне земли. Местоположение обрыва можно определить, протестировав цепь с помощью цифрового мультиметра следующим образом.

Тестирование цепи заземления топливного насоса

Подключите положительный вывод цифрового мультиметра к заведомо исправному источнику напряжения, например, к положительной клемме аккумуляторной батареи (см. Рисунок 2).

Используя отрицательный провод цифрового мультиметра, осторожно проверьте клемму заземления топливного насоса на разъеме (см. Рисунок 2).

Установите цифровой мультиметр так, чтобы он считывал значения напряжения до 0,001.

Запишите значение напряжения на цифровом мультиметре.

[PAGEBREAK]

Если значение, указанное на цифровом мультиметре, составляет приблизительно 12 В, цепь не разомкнута.

Если значение, указанное на цифровом мультиметре, составляет приблизительно 0 вольт, цепь заземления разомкнута, и ее следует проверить, чтобы найти обрыв и отремонтировать.

Обрыв в цепи массы топливного насоса может быть вызван:

• Обрыв соединения провода заземления с шасси автомобиля из-за ржавчины / коррозии.

• Отсутствует соединение провода заземления из-за ранее проведенных работ на автомобиле.

• Корродированное или поврежденное электрическое соединение или переход в цепи заземления, вызывающее разрыв.

Проверка силовой цепи топливного насоса

Подключите отрицательный провод цифрового мультиметра к заведомо надежному заземлению, например к отрицательной клемме аккумуляторной батареи (см. Рисунок 3).

Используя положительный вывод цифрового мультиметра, осторожно проверьте клемму питания топливного насоса на разъеме (снова см. Рисунок 3).

Установите цифровой мультиметр так, чтобы он считывал значения напряжения до 0,001.

Включите цепь топливного насоса.

Запишите значение напряжения на цифровом мультиметре.

Если значение, указанное на цифровом мультиметре, составляет приблизительно 12 В, цепь не разомкнута.

Если значение, указанное на цифровом мультиметре, составляет приблизительно 0 вольт, цепь питания разомкнута, и ее необходимо проверить на предмет обрыва и отремонтировать.

Обрыв в цепи питания топливного насоса может быть вызван:

А «перегоревший» или открытый предохранитель.

Неисправное реле топливного насоса.

Противоугонная или защитная система автомобиля, предотвращающая подачу питания на топливный насос.

Поврежденный электрический разъем в цепи питания, вызывающий обрыв.

Если обнаружен обрыв в цепи питания или заземления, дальнейшее тестирование для изоляции разрыва может быть выполнено с использованием цифрового мультиметра и схемы подключения для систематического исследования подозрительной цепи в точках соединения между заведомо исправным соединением (либо питание, либо земля). и электрический разъем жгута проводов автомобиля.Когда регистрируются два показания цифрового мультиметра, одно на 12 вольт, а другое на 0 вольт, открытые выходы между этими двумя точками в цепи и ремонтные работы могут быть сосредоточены в этой области.

Щелкните здесь, чтобы увидеть вторую часть нашего следующего выпуска. ●

Лучшая мастерская в Лоуэлле для устранения неисправности реле топливного насоса в вашем Acura

У Acuras могут возникнуть проблемы с реле топливного насоса , которое является важной частью для поддержания работы вашего автомобиля.Этот компонент обеспечивает питание на и от топливного насоса . Ниже мы обсудим некоторые общие признаки неисправности реле топливного насоса .

Реле топливного насоса

Реле топливного насоса является источником прямого питания самого топливного насоса. Топливный насос передает газ или дизельное топливо из топливного бака непосредственно в карбюратор двигателя внутреннего сгорания .Без подачи топлива ваш автомобиль просто не может работать.

Топливный насос управляется двигателем. Когда вы поворачиваете ключ в замке зажигания в положение «включено», он посылает сигнал на реле вашего топливного насоса, чтобы включить топливный насос. Когда вы выключаете автомобиль, реле сообщает, что топливный насос не нужен, и выключает его.

В вашем Acura топливный насос обычно находится в блоке предохранителей внутри дверной панели водителя .Он может варьироваться от автомобиля к автомобилю, поэтому важно свериться с руководством по эксплуатации , чтобы проверить его размещение.

Предупреждающие знаки

Реле топливного насоса Acura может выйти из строя по многим причинам. Будь то внезапное увеличение электрического тока или просто слишком много пыли, есть много предупреждающих знаков, на которые следует обратить внимание. Давайте подробнее рассмотрим эти знаки ниже:

• Контрольная лампа двигателя : Когда на приборной панели горит контрольная лампа двигателя, ваш автомобиль пытается предупредить вас о возникновении проблемы.
• Двигатель глохнет : неисправное реле топливного насоса полностью отключает питание топливного насоса. Когда это происходит, топливный насос не может подавать необходимый газ в ваш двигатель, что приводит к его остановке.
• Неровное ускорение : Неисправное или отказавшее реле влияет на подачу топлива в камеру сгорания .
• Двигатель не запускается : Это может быть наиболее очевидным, чтобы предупредить вас о любой проблеме в вашей Acura.Ваш автомобиль может провернуть кривошип , но он не сможет запуститься без правильно работающего топливного насоса.

Если вы испытываете какие-либо признаки или вообще какие-либо проблемы в вашем Acura, вам нужно быстро найти опытного техника для диагностики . Если ваш техник подозревает, что реле топливного насоса вышло из строя, они будут использовать сканер или считыватель кода , чтобы определить, мало ли на одном из ваших реле питания или нет.

Как предотвратить проблемы с реле топливного насоса

Регулярная проверка наличия питания всех предохранителей в блоке предохранителей – отличный способ обеспечить работоспособность этих важных частей.Хотя отказ реле не полностью предотвратить, поскольку электрические проблемы могут возникнуть в любое время, замена реле при первых признаках отказа обходится довольно недорого. В руководстве по эксплуатации вашего автомобиля вы найдете рекомендации по регулярному обслуживанию.

Механика, непосредственно связанная с отказом реле топливного насоса

Если вы обнаружите, что застрял на обочине дороги или ваш автомобиль просто не заводится, отбуксируйте его в Mechanics Direct для автоматической оценки сегодня.Мы удобно расположены по адресу Lowell, MA . Мы обслуживаем близлежащие населенные пункты, включая Северный Челмсфорд, Челмсфорд, Dracut , Tyngsborough и Westford, MA .

В Mechanics Direct наш владелец, Mitchell Smith , стремится обеспечить отличное обслуживание и ремонт, а также исключительное обслуживание клиентов. Митчелл окончил ITT Технический институт по специальности «Автомеханик». Он продолжал работать в нескольких ремонтных мастерских, изучая все тонкости.На протяжении своего путешествия Митчелл обнаружил один аспект, которого ему серьезно не хватало: общение с клиентами. В 1996 он обеспечил прямую связь в своей мастерской между техником и владельцем транспортного средства.

Мы создали нашу репутацию благодаря:

• Устранение разочарования за счет обеспечения прямой связи между автовладельцами и механиками
• Десятилетний опыт решения сложных автомобильных проблем
• Разработка индивидуальных планов обслуживания для вашего автомобиля, грузовика или внедорожника
• Обеспечение превосходного качества обслуживания автомобилей для каждого клиента

Вы можете запросить встречу быстро и легко, позвонив в наш офис или посетив наш веб-сайт и следуя инструкциям на вкладке « запись ».Мы с нетерпением ждем возможности удовлетворить все ваши потребности в уходе за автомобилем.

Как отремонтировать топливный насос без его замены | Временное исправление топливного насоса – AutoVfix.com

Поделиться – это забота!

Давайте посмотрим, как отремонтировать топливный насос, не заменяя его. Это временное решение для топливного насоса, которое вам немного пригодится.

Многие автомобили двигаются по нашим дорогам, полагаясь на топливо, и всем машинам нужно топливо, а это значит, что необходимы топливные насосы. По мере того как вы продолжаете использовать автомобиль ежедневно, с топливным насосом могут возникать проблемы, он изнашивается, а в какой-то момент может выйти из строя, и вам придется их заменить.

И поэтому в этом посте мы рассмотрим, как отремонтировать топливный насос, не заменяя его, что для начала является временным исправлением топливного насоса.

И поэтому в этом посте мы рассмотрим, как отремонтировать топливный насос, не заменяя его, что для начала является временным исправлением топливного насоса.

Что такое топливный насос?

Итак, что такое топливный насос? Основная задача топливного насоса – подавать в двигатель топливо из бака. У большинства топливных насосов есть реле, которые ими управляют.

Эти реле, в свою очередь, управляются выключателем зажигания. Однако есть некоторые реле, которыми управляет ECM.

Я надеюсь, что эта статья решит все ваши проблемы, , пожалуйста, перейдите на эту страницу , если вы хотите получить прямой ответ на свой конкретный вопрос или поговорить с опытным механиком по вопросам, связанным с вашим автомобилем.

Как отремонтировать топливный насос без его замены (Временное исправление топливного насоса)?

Есть 3 основных типа топливных насосов.У вас есть насосы высокого давления с механическим, электрическим и прямым впрыском. Топливный насос по своей природе подает несколько признаков, прежде чем он полностью выйдет из строя, и вам придется его заменить или отремонтировать.

В этом посте мы покажем вам, как определить неисправный топливный насос, поскольку мы исследуем, как отремонтировать топливный насос, не заменяя его.

Давайте сразу начнем с перечисления симптомов. Имейте в виду, что вы также проверяете руководство к автомобилю после прохождения нижеприведенных знаков для дальнейшего устранения проблемы.

Статья по теме:

7 Симптомы и признаки неисправного топливного насоса | Признаки слабого топливного насоса

Неважно, какой именно причины или симптомы, суть в том, что когда есть проблема в предохранителя или системы электропроводки не будет электричества для достижения топлива насос. Следовательно, насос перестанет работать. Также двигатель будет гореть какое бы топливо там не осталось, и остановитесь. Если проблема периодически повторяется двигатель будет дергаться и глохнуть, пока не выйдет из строя.

Однако ниже приводится список симптомы плохого бензонасоса.

1. Двигатель будет распыляться на постоянной высокой скорости, а затем возобновит нормальную работу. Это симптом плохого бензонасоса.
2. Автомобиль заглохнет при повышении температуры в автомобиле. Это также может указывать на неисправность двигателя топливного насоса.
3. Кроме того, Транспортное средство теряет способность оптимально работать при подъеме на холмы или перевозке тяжелых грузов
4. Когда автомобиль движется с обычной скоростью, он внезапно поднимается и рвется вперед
5. Заметен низкий расход топлива
6. Автомобиль откажется заводиться после нескольких попыток
7. Вы услышите необычный шум от топливного насоса.

Также посмотрите видео ниже, чтобы узнать больше об этом.

Как устранить проблему с топливным насосом

Что нужно проверить перед попыткой ремонта топливного насоса

• Уровень топлива: вам необходимо подтвердить уровень топлива, чтобы убедиться, что в баке достаточно топлива
• Топливо шум насоса: проверьте, не слышен ли шум топливного насоса, который является обычным свистящим звуком при включении зажигания. Если вы его не слышите, проверьте электрическую цепь или проверьте ее с помощью диагностических кодов неисправностей компьютера.(DTC.) Также имейте в виду, что некоторые автомобили могут не запускаться из-за недостаточного количества масла. Итак, проверьте руководство по эксплуатации автомобиля.
• Топливный фильтр: Убедитесь, что топливный фильтр заблокирован или нет. Но, если вы использовали его в течение длительного времени, вы можете подумать о его замене.
• Регулятор давления топлива: проверьте, есть ли в нем топливо или нет, чтобы узнать, работает ли он должным образом. Если все в порядке, оно будет сухим.

Вот как починить топливный насос без его замены.Во-первых, вы должны убедиться, что вы заправили топливо диагностика давления в системе, чтобы узнать, подает ли топливная система топливо.

Для проведения этого теста вам понадобится манометр. Перед тем как начать, убедитесь, что вы поставили автомобиль на аварийный тормоз, выключите двигатель и припаркуете автомобиль на ровной поверхности, чтобы из капота не выходил дым.

Как отремонтировать топливный насос, не заменяя его

• Первый шаг : В регуляторе давления топлива есть вакуумная линия, которая соединяется с ним.Удалите эту линию, и если вы видите топливо внутри линии, это означает, что регулятор вышел из строя.

• Второй этап : После проверки регулятора подключите вакуумную линию

• Третий этап : Найдите защитный колпачок и снимите его. Это позволит вам подсоединить шланг манометра топлива.

• Четвертый этап : На этом этапе, если вы еще не открыли манометр для измерения давления топлива в упаковке, сделайте это.Это профессиональный комплект, но он будет работать с указателем давления топлива, который вы прикрепляете.

• Пятый этап : Установите манометр с правым адаптером и прикрепите линию к испытательному порту. Но если вы не можете найти порт для проверки топлива, это означает, что вам понадобится переходник для топливного фильтра. Это будет служить отверстием для проверки топлива.

• Шаг шестой : После присоединения датчика вы можете включить режим зажигания. Обратите внимание, что в большинстве систем инжектора с прямым портом манометр поднимается до 45–58 фунтов на квадратный дюйм.В то время как форсунка корпуса дроссельной заслонки поднимется до 13-17 фунтов на квадратный дюйм. Если все работает хорошо, это означает, что насос все еще работает с электрическим компонентом. Но если давление не отображается на манометре, вам необходимо проверить предохранитель и реле в центре распределения электроэнергии (PDC)

Но если насос не получает доступа к подающей проволоке, вы можете решить проблему другим способом. Используя цветной провод для передачи энергии в насос, но вам нужно определить правильный провод.

Теперь перейдите к сервисному руководству, чтобы узнать точный цвет провода.Вы должны определить провод рядом с топливным баком внутри жгута проводов.

Затем возьмите контрольную лампу, чтобы больше прощупать провода. Таким образом, если контрольная лампа загорается, но давления нет, это означает, что насос неисправен.

• Шаг седьмой Когда вы запустите двигатель, давление упадет до 52 фунтов на квадратный дюйм. Если быстро отпустить дроссельную заслонку, давление увеличится на 5 фунтов на квадратный дюйм. Это показывает, что регулятор давления исправен. Но если вы не можете получить какое-либо давление после проверки вакуумной линии и обнаружите, что все в порядке, то проблема в регуляторе давления.

• Восемь Шаг : Обратите внимание, что когда вы включаете двигатель и топливная система работает на полную мощность, PSI немного понижается. Как правило, давление должно оставаться на уровне 52 фунтов на квадратный дюйм.

• Девятый шаг : Если вы получаете более низкое давление топлива, когда двигатель находится в режиме холостого хода или когда вы его загружаете, это означает, что либо неисправен насос, либо топливный фильтр заблокирован.

• Десятый этап : Когда вы закончите весь тест, положите хлопчатобумажное полотенце под тестовое отверстие, чтобы всасывать излишки топлива, идущие из шланга.Когда вы развяжете шланг, топливо будет вытекать поверх полотенца.

• Одиннадцатый шаг : Если вы снимаете шланг, и топливо продолжает течь, тогда наденьте шланг на полотенце, чтобы впитать излишки топлива.

• Заключительный шаг : Закончив работу со шлангом манометра, вы можете снова установить пылезащитный колпачок и очистить область полотенцем. После этого проверьте, есть ли в этом районе утечка топлива.

Хороший и качественный топливный насос будет стоить от 300 до 1000 долларов, а оплата труда составит от 200 до 400 долларов.

В этом посте мы показали вам, как отремонтировать топливный насос, не заменяя его (временное исправление топливного насоса)? И перечислил симптомы или признаки плохого топливного насоса и предварительные вещи, которые нужно проверить, прежде чем пытаться отремонтировать топливный насос.

Кроме того, топливный насос необходим для подачи топлива в ваш автомобиль. Если вы заметили какие-либо признаки неисправности топливного насоса, проверьте его, чтобы подтвердить состояние и решить, отремонтировать или заменить.Кроме того, теперь вы можете диагностировать проблему с помощью этих шагов.

Статья по теме: 5 распространенных проблем с топливными форсунками Признаки и решения

Поделиться – это забота!

Если у вас все еще остались нерешенные вопросы или проблемы с автомобилем все еще не решены, прочитав этот пост, , пожалуйста, перейдите на эту страницу , чтобы пообщаться с одним из наших обученных и опытных механиков в режиме онлайн для решения вашей конкретной проблемы с автомобилем.

Ни электричества, ни воды, ни бензина

НОВЫЙ ОРЛЕАН (AP) – Сотни тысяч жителей Луизианы пострадали после урагана Ида во вторник без электричества, без водопроводной воды, бесценного бензина и без четкого представления о том, когда что. может улучшиться.

Длинные линии, огибавшие блок, образовавшиеся на нескольких заправочных станциях, у которых было топливо и генератор для его перекачки. Люди убирали гниющие продукты из холодильников. Соседи использовали общие генераторы и брали ведра с водой в бассейне, чтобы купаться или смывать воду в туалете.

«У нас впереди много работы, и никто не питает иллюзий, что это будет короткий процесс», – сказал губернатор Джон Бел Эдвардс, когда уборка и восстановление начались в заболоченном регионе в тяжелый поздний период. -летняя жара.

Официальные лица Нового Орлеана объявили о семи местах в городе, где люди могут перекусить и посидеть в кондиционерах. Город также использовал 70 транзитных автобусов в качестве охлаждающих площадок, а в среду будут созданы пункты раздачи продуктов питания, воды и льда, сообщил мэр ЛаТойя Кантрелл. Эдвардс сказал, что официальные лица штата также работают над созданием точек распространения в других регионах.

Кантрелл приказал ввести комендантский час в ночное время во вторник, назвав это попыткой предотвратить преступность после того, как ураган Ида разрушил энергосистему и оставил город в темноте.Начальник полиции Шон Фергюсон сказал, что были арестованы за кражи.

Мэр также сказала, что она ожидает, что главная энергетическая компания Entergy сможет обеспечить город электричеством к вечеру среды, но подчеркнула, что это не означает быстрого восстановления в масштабах города. Entergy рассматривала два варианта «начать работу с критически важной инфраструктурой в этом районе, такой как больницы, дома престарелых и службы экстренного реагирования», – говорится в сообщении компании.

Кантрелл признал разочарование в грядущие дни.

«Мы знаем, что это жарко. Мы знаем, что у нас нет власти, и это остается приоритетом », – сказала она на пресс-конференции.

Более 1 миллиона домов и предприятий в Луизиане и Миссисипи, включая весь Новый Орлеан, остались без электричества, когда Ида в воскресенье обрушила электросеть из-за ветра со скоростью 150 миль в час (240 км / ч), опрокинув главную опорную вышку и выбив тысячи из строя. километры линий и сотни подстанций.

Около 25 000 с лишним рабочих коммунальных служб трудились, чтобы восстановить электричество, но официальные лица заявили, что это может занять несколько недель.

Из-за того, что водоочистные сооружения были затоплены паводковыми водами или вышли из строя из-за перебоев в подаче электроэнергии, некоторые места также столкнулись с нехваткой питьевой воды. По заявлению федеральных властей, около 441 000 человек в 17 приходах не имели воды, а еще 319 000 человек не имели возможности использовать кипяченую воду.

Число погибших возросло как минимум до четырех в Луизиане и Миссисипи, в том числе два человека погибли в понедельник вечером, когда семь транспортных средств врезались в яму глубиной 20 футов (6 метров) недалеко от Люседейла, штат Миссисипи, где проходила автомагистраль. рухнул после проливных дождей.

Среди жертв крушения был Кент Браун, «всеми любимый» 49-летний отец двоих детей, сказал его брат Кейт Браун в телефонном интервью во вторник. Кейт Браун сказал, что его брат был на стройке, но какое-то время не работал. Он не знал, куда направлялся его брат, когда произошла авария.

Эдвардс сказал, что ожидает увеличения числа погибших.

В Слайделле бригады искали 71-летнего мужчину, на которого напал аллигатор, который оторвал ему руку, когда он шел через паводковые воды Иды.Его жена потащила его к ступенькам дома и поплыла за помощью, но когда она вернулась, его уже не было, заявили власти.

На Гранд-Айл, барьерном острове, который выдерживал всю силу ветров Иды, начальник полиции Скутер Ресвебер сказал, что он «удивлен тем, что никто не погиб или даже серьезно не ранен».

Около половины собственности на острове с населением около 1400 человек были сильно повреждены или разрушены, а главная дорога была почти полностью засыпана песком, принесенным в результате приливной волны.

«Я преодолел другие ураганы: ураган Исаак, Катрина, Густав, Айк. … Это худшее, – сказал Ресвебер.

В Новом Орлеане водители выстраивались в очередь примерно на четверть мили, ожидая, чтобы сесть в Costco, который был одним из немногих мест в городе с бензином. На других заправках автомобилисты время от времени подъезжали к насосам, видели ручки, закрытые полиэтиленовыми пакетами, и уезжали.

Ренелл Дебозе провел неделю, страдая в Новом Орлеане Супердоум после урагана «Катрина» 2005 года, унесшего жизни 1800 человек и оставившего город почти непригодным для проживания.Она сказала, что готова дать ему несколько дней без электричества, но не более того.

«Я люблю свой город. Я создан для этого. Но я не могу обойтись без кондиционера », – сказала она.

Майкл Пинкра использовал свое истощающееся топливо, чтобы найти еду. Он держал своего 3-недельного сына на заднем сиденье внедорожника, а его 2-летняя дочь играла на переднем сиденье, а его жена стояла в длинной очереди на изнуряющей жаре, чтобы попасть в один из немногих продуктовых магазинов. открыт в городе.

Пинкра сказал, что они с женой думали об эвакуации, но не смогли найти номер в отеле.Они узнали об открытом магазине через социальные сети. Но даже эта связь была ненадежной.

«Мы не можем заряжать наши электронные устройства, чтобы поддерживать связь с людьми. А без этого вся связь просто не работает », – сказал он.

В сильно пострадавшем Хоуме мрачная реальность жизни без кондиционеров, холодильников и других более элементарных предметов начала оседать.

«Наша отчаянная потребность прямо сейчас – это брезент, бензин для генераторов, еда, вода», – сказал пастор Чад Дукот. .Он сказал, что приехала церковная группа из Миссисипи с едой и припасами, а соседи пришли к его бассейну, чтобы зачерпнуть ведра воды.

«Люди здесь просто делают то, что могут. У них ничего нет », – сказал он.

Ужас только усугубляла жаркая погода. Для Нового Орлеана и остальной части региона было выпущено уведомление о жаре, при этом синоптики заявили, что сочетание высоких температур и влажности может вызвать ощущение 105 градусов по Фаренгейту (41 градус Цельсия) во вторник и 106 градусов в среду.

Синтия Эндрюс не смогла бы вернуться в свой дом в Новом Орлеане, если бы захотела. Она была в инвалидном кресле, привязанная шнуром питания к системе генератора, которая управляет лифтами и освещением в коридоре отеля Le Meridien.

Когда в воскресенье отключили электричество, машина, которая помогает Эндрюсу дышать после коллапса легких в 2018 году, перестала работать. В отеле ей разрешили остаться в вестибюле, предоставив детскую кроватку после того, как она провела почти всю ночь в своем инвалидном кресле.

«Это было так страшно, но пока эта штука работает, со мной все будет в порядке», – сказала она.

___

Деслатт сообщил из Тибодо, Луизиана. Писатели Associated Press Джанет МакКонахи, Ребекка Сантана и Стейси Плезанс в Новом Орлеане; Джей Ривз в Хоуме, штат Луизиана; Алина Хартунян в Скоттсдейле, Аризона; Трэвис Лоллер в Нэшвилле, Теннесси; Судхин Танавала в Атланте; Джефф Мартин в Мариетте, штат Джорджия; и Джеффри Коллинз из Колумбии, Южная Каролина, внесли свой вклад в этот отчет.

Что такое электронный впрыск топлива | Знай свои запчасти

Топливный насос объединен с блоком определения уровня топлива и поплавком в «модуле топливного насоса», который вставляется внутрь бака через отверстие в верхней части бака.Узел топливного насоса удерживается на месте крепежными деталями или стопорным кольцом и уплотняется прокладкой или уплотнительным кольцом. Для замены модуля насоса обычно требуется уронить топливный бак.

Электропроводка и соединения топливопровода находятся снаружи бака. Коррозия и вибрация могут вызвать проблемы с электричеством в соединении жгута проводов, что приведет к остановке работы насоса. В замене насоса нет необходимости, потому что проблема в подаче напряжения. Неисправное реле топливного насоса, перегоревший предохранитель, неисправность проводки или проблема с противоугонной системой также могут привести к прекращению работы электрического топливного насоса.Перед установкой нового топливного насоса важно исключить все эти возможности, чтобы избежать ненужных возвратов. Если только что установленный топливный насос не работает, проблема была не в насосе, а в электрической части.

Топливный фильтр и впускной патрубок топливного насоса также должны быть заменены при установке нового топливного насоса. В безвозвратных системах EFI нет встроенного топливного фильтра. Фильтр и регулятор являются частью узла насосного модуля.

Электрические топливные насосы также используются для других целей – например, для перекачки топлива из одного бака в другой в пикапах с двухтопливными баками.В некоторых приложениях есть два насоса: один для «подъема» топлива из топливного бака, а второй насос высокого давления для подачи в топливные форсунки.

Универсальные электрические топливные насосы низкого давления также могут использоваться для замены механических топливных насосов на старых автомобилях с карбюраторами. Механические топливные насосы обычно приводятся в действие от распределительного вала и используют подпружиненную диафрагму и пару клапанов для перемещения топлива по топливопроводу к карбюратору. Механические насосы работают при низком давлении (от 2 до 7 фунтов на квадратный дюйм) и подвержены утечкам, выходу из строя диафрагмы и поломке.Замена механического насоса универсальным электронасосом низкого давления может повысить надежность и снизить риск образования паровой пробки в жаркую погоду, поскольку топливо в магистрали остается под давлением. Твердотельные электронные насосы не имеют подшипников, электрических контактов или диафрагм, которые могут изнашиваться или выходить из строя, что делает их более долговечными, чем другие типы электрических насосов. Для установки требуется только подключение к источнику питания.

Другие детали, которые могут потребоваться при замене или установке топливного насоса, включают топливный шланг, хомуты и топливный фильтр.Также следует рекомендовать очиститель топливной системы для поддержания чистоты топливной системы и форсунок. Грязный корпус дроссельной заслонки можно очистить баллончиком с аэрозольным очистителем корпуса дроссельной заслонки.
