Неисправность двигателя форд мондео 4 – ( / / Ford Mondeo 1993-2000)

Вероятная причина

Способ устранения

1. Двигатель не пускается

1.1. Нарушение подачи топлива

Засорены сетчатые фильтры карбюратора, топливного насоса или фильтры очистки топлива

Промыть фильтры в неэтилированном бензине. Заменить фильтр тонкой очистки топлива, промыть фильтрующий элемент фильтра-отстойника

Повреждена диафрагма топливного насоса или нарушена герметичность клапанов

Заменить диафрагму или клапаны

Замерзла вода в фильтрах грубой и тонкой очистки топлива или в топливопроводе

Прогреть отстойники фильтров или топливопровод горячей водой

Засорен топливопровод

Продуть топливопровод сжатым воздухом

Заело клапан подачи топлива поплавковой камеры в закрытом положении

Промыть клапан в неэтилированном бензине, заменить уплотнительную шайбу

1.2. Бедная горючая смесь (хлопки в карбюраторе)

См. п. 1.1

Не закрывается полностью воздушная заслонка

Отрегулировать привод воздушной заслонки

Засорены жиклеры: главный и холостого хода

Промыть и продуть жиклеры воздухом

Неплотности в соединениях карбюратора с впускной трубой и впускной трубы с головкой блока цилиндров

Подтянуть крепления, при необходимости заменить прокладки

Низкий уровень бензина в поплавковой камере карбюратора

Отрегулировать уровень

Заедание клапана рециркуляции отработавших газов в открытом положении

Заменить клапан рециркуляции

1.3. Богатая горючая смесь (хлопки в глушителе)

Прикрыта воздушная заслонка

Открыть воздушную заслонку, продуть цилиндры, проворачивая коленчатый вал при открытых дроссельных заслонках

Нарушена герметичность клапана подачи топлива

Заменить уплотнительную шайбу клапана

Нарушена герметичность поплавка

Восстановить герметичность поплавка

Засорены воздушные жиклеры дозирующих систем

Промыть жиклеры неэтилированным бензином и продуть сжатым воздухом

Винт качества смеси отрегулирован на богатую смесь

Отрегулировать необходимый состав топливовоздушной смеси

Повышенный уровень бензина в поплавковой камере

Отрегулировать уровень

1.4. Двигатель не пускается в холодное время

Не закрывается воздушная заслонка

Отрегулировать тягу привода воздушной заслонки. Для этого нажать на педаль акселератора и вытянуть ручку тяги воздушной заслонки. Рычаг воздушной заслонки зафиксировать на тяге в закрытом положении заслонки

1.5. Неисправности в системе зажигания

Неисправна катушка зажигания

Заменить катушку зажигания

Неисправен коммутатор*

Заменить коммутатор

Отсутствие надежного контакта в цепи системы зажигания

Подтянуть контакты

Неисправен датчик-распределитель*

Заменить датчик-распределитель

Неисправны датчики системы управления двигателем**

Заменить датчики

Неисправен блок управления**

Заменить блок управления

2. Двигатель работает неустойчиво

2.1. Перебои на малой частоте вращения коленчатого вала в режиме холостого хода

Высокий или низкий уровень бензина в поплавковой камере карбюратора

Отрегулировать уровень

Неправильная регулировка холостого хода

Отрегулировать систему холостого хода

Наличие воды в топливном баке

Слить отстой

Неправильная регулировка зазоров клапанов*

Отрегулировать зазоры в клапанном механизме

Пробой бегунка, пластмассовой крышки катушки зажигания или крышки датчика-распределителя зажигания*

Заменить бегунок, катушку зажигания или крышку датчика-распределителя зажигания

Негерметичность фланцевых соединений карбюратора, впускной трубы

Подтянуть крепления фланцевых соединений, при необходимости заменить прокладки

Неисправен экономайзер принудительного холостого хода

Трубку запорного устройства необходимо соединить с трубкой, расположенной на другой стороне корпуса, ниже трубки вакуум-корректора. Если холостой ход восстановится, отремонтировать или заменить систему отключения подачи топлива. Если не восстановится, промыть каналы холостого хода, проверить герметичность заглушек на карбюраторе

Нагар на свечах

Очистить свечи

Негерметичность соединений трубки вакуумного регулятора**

Проверить и при необходимости устранить негерметичность

2.2. Перебои в одном или нескольких цилиндрах двигателя

Прогорание крышки датчика-распределителя зажигания*

Заменить крышку

Пробой провода высокого напряжения

Заменить неисправный провод

Нагар на свече

Очистить нагар пескоструйным аппаратом

Не работает свеча зажигания

Заменить свечу зажигания

Неисправна двухвыводная катушка зажигания

Заменить двухвыводную катушку зажигания

Неисправен блок управления

Заменить блок управления

3. Повышенная токсичность отработавших газов

См. пункты 1.2 и 1.3;

Неправильная установка угла опережения зажигания*

Отрегулировать угол опережения зажигания

Нагар на свечах, неправильный зазор между электродами

Очистить свечи, отрегулировать зазор между электродами

Неправильная регулировка тепловых зазоров между клапанами и коромыслами*

Отрегулировать зазоры в клапанном механизме

Негерметичность клапанов

Притереть клапаны

Износ маслосъемных колпачков

Заменить изношенные колпачки

Износ цилиндро-поршневой группы

Произвести ремонт двигателя

Негерметичность соединений трубки вакуумного регулятора

Проверить и при необходимости устранить негерметичность

Неисправен датчик абсолютного давления**

Заменить датчик

4. Ухудшение динамики автомобиля (плохая приемистость двигателя, двигатель не развивает полной мощности)

Неполное открытие дроссельных заслонок

Отрегулировать привод дроссельных заслонок

См. пункт 1.2

Нарушение работы ускорительного нacoca

Промыть распылитель и каналы ускорительного насоса, продуть сжатым воздухом. Проверить целостность диафрагмы

Неправильная регулировка клапанов газораспределения*

Отрегулировать зазоры клапанов газораспределительного механизма

Неправильная установка угла опережения зажигания*

Отрегулировать угол опережения зажигания

Загрязнен воздушный фильтр;

Заменить фильтрующий элемент

Положение заслонок <зима-лето> не соответствует сезону*

Установить заслонки в положение, соответствующее сезону

5. Повышенный расход бензина

См. пункты 1.2 и 1.3

Загрязнен воздушный фильтр

Заменить фильтрующий элемент

Неправильная установка угла опережения зажигания*

Отрегулировать угол опережения зажигания

Нарушение герметичности системы питания

Проверить герметичность топливопроводов, топливного бака, пробки топливного бака. Устранить обнаруженные неисправности

Неисправности в ходовой части автомобиля

Проверить регулировку тормозов, подшипников ступиц передних колес, давление воздуха в шинах

Высокий уровень топлива в поплавковой камере

Отрегулировать уровень

Загрязнен карбюратор

Промыть карбюратор

Воздушная заслонка остается частично прикрытой

Отрегулировать крепление тяги привода воздушной заслонки

Негерметичность соединений трубки вакуумного регулятора

Проверить и при необходимости устранить

6. Двигатель перегревается

Неисправен термостат

Заменить термостат

Пробуксовывает ремень (ремни*) привода вспомогательных агрегатов

Отрегулировать натяжение ремня (ремней*)

Позднее зажигание*

Отрегулировать угол опережения зажигания

См. пункт 1.2

Засорен радиатор

Промыть систему охлаждения

Неисправен датчик сигнализатора перегрева охлаждающей жидкости

Заменить датчик

7. Двигатель продолжает работать после выключения зажигания

См. пункт 6

Применен низкооктановый бензин

Применить бензин с рекомендованным октановым числом

8. Детонационные стуки в двигателе

Раннее зажигание*

Отрегулировать угол опережения зажигания

Нaгaр на стенках камер сгорания и днищах поршней

Очистить камеры сгорания и днища поршней от нагара

Применен низкооктановый бензин

Применить бензин с рекомендованным активном числом

9. Низкое давление масла

Засорение или заедание редукционного клапана в открытом положении

Промыть детали клапана, прочистить гнездо в корпусе масляного насоса

Неисправен датчик или указатель давления масла

Замерить давление контрольным манометром и при необходимости заменить неисправные приборы

Перегрев двигателя

Устранить причины перегрева

Ослабление усилия пружины редукционного клапана

Заменить пружину

Износ вкладышей коленчатого вала

Заменить вкладыши

Износ деталей масляного насоса

Заменить масляный насос, заменить* прокладку между крышкой и корпусом тонкой бумажной прокладкой

Заниженный или завышенный уровень масла в масляном картере

Долить или слить масло до рекомендуемого уровня по указателю

10. Повышенный расход масла

Износ поршневых колец

Заменить поршневые кольца

Засорение системы вентиляции картера двигателя

Провести обслуживание системы вентиляции

Утечка масла через сальники и неплотности соединений

Заменить сальники и восстановить герметичность соединений подтяжкой или заменой прокладок

Разрушение маслосъемных колпачков

Заменить маслосъемные колпачки

11. Стуки в двигателе

Большие зазоры между коромыслами и клапанами

Отрегулировать зазоры в клапанном механизме

Износ шатунно-поршневой группы

Произвести ремонт двигателя

Износ вкладышей коленчатого вала

Заменить вкладыши

12. Стуки в передней части двигателя (ЗМЗ-4061, ЗМЗ-4063)

Закусывание плунжера гидронатяжителя цепи

Разобрать гидронатяжитель, установить причину закусывания и при необходимости заменить изношенные детали

** Для УМЗ-4215, ЗМЗ-4025, ЗМЗ-4026.

** Для ЗМЗ-4061, ЗМЗ-4063.

Причина неисправности

Метод устранения

Двигатель не запускается

1. Нет топлива в карбюраторе:

а) засорены топливопроводы или фильтры карбюратора и топливного насоса;

а) промойте и продуйте топливный бак, топливопроводы и фильтры;

б) неисправен топливный насос

б) проверьте работу насоса и замените поврежденные детали

2. Неисправна система зажигания.

2. См. главу “Система зажигания”

3. Воздушная заслонка карбюратора остается закрытой при первых вспышках в цилиндрах

3. Устраните негерметичность пускового устройства карбюратора

Двигатель работает неустойчив

о или глохнет на холостом ходу

1. Нарушена регулировка холостого хода двигателя

1. Отрегулируйте холостой ход

2. Подсос воздуха через поврежденную

дренажную трубку

2. Замените дренажную трубку

3. Неисправна система управления

экономайзером холостого хода карбюратора:

а) подсос воздуха через шланги, соединяющие экономайзер с впускным трубопроводом;

а) проверьте шланги и их соединения, замените поврежденные шланги;

б) замените блок управления;

б) неисправен блок управления пневмоклапаном;

в) неисправен пневмоклапан;

в) замените пневмоклапан;

г) поврежден микропереключатель или

нарушена его установка

г) проверьте микропереключатель,

отрегулируйте его установку

4. Подсос воздуха через поврежденный

шланг, соединяющий впускной трубопровод с вакуумным усилителем тормозов

4. Замените поврежденный шланг.

5. Подсос воздуха через прокладки

в соединениях впускного трубопровода

с карбюратором или с головкой

цилиндров

5. Подтяните гайки крепления или

замените прокладки

6. Нарушены зазоры между рычагами и

кулачками распределительного вала

6. Отрегулируйте зазоры

7. Неисправен карбюратор:

а) засорены жиклеры или каналы

а) продуйте жиклеры и каналы сжатым

карбюратора;

воздухом;

б) вода в карбюраторе;

б) удалите воду из карбюратора, слейте

отстой из топливного бака;

в) нарушена герметичность диафрагмы

в) замените диафрагму

пускового устройства

8. Неисправна система зажигания

8. См. главу “Система зажигания”

При плавном увеличении частоты вращения двигателя

до 1600 мин^-1 двигатель работает циклично

(частота вращения колеблется от 1600 до 1200 мин^-1)

Поврежден микропереключатель карбюратора или нарушена его установка

Отрегулируйте установку микропереключателя или замените его

Двигатель не развивает полной мощности и не обладает достаточной

приемистостью

1. Неполное открытие дроссельных заслонок карбюратора

1. Отрегулируйте приводы дроссельных

заслонок

2. Загрязнен воздушный фильтр

2. Замените фильтрующий элемент

3. Неисправна система зажигания

3. См. главу “Система зажигания”

4. Неисправен топливный насос

4. Проверьте работу насоса и замените

поврежденные детали

5. Неисправен карбюратор:

а) неисправен насос-ускоритель;

а) проверьте производительность насоса, замените поврежденные детали;

б) засорены главные жиклеры;

б) продуйте жиклеры сжатым воздухом;

в) не полностью открыта воздушная

заслонка;

в) отрегулируйте привод заслонки;

г) уровень топлива в поплавковой

камере не соответствует норме

г) отрегулируйте установку поплавка

6. Нарушены зазоры между рычагами и

кулачками распределительного вала

6. Отрегулируйте зазоры

7. Недостаточная компрессия –

ниже 1 МПа (10 кгс/см2):

а) пробита прокладка головки

цилиндров;

а) замените прокладку;

б) прогорание поршней, поломка или залегание поршневых колец;

б) очистите кольца и канавки поршней от нагара, поврежденные кольца и поршень замените;

в) плохое прилегание клапанов к седлам;

в) замените поврежденные клапаны, отшлифуйте седла;

г) чрезмерный износ цилиндров

и поршневых колец

г) замените поршни, расточите и отхонингуйте цилиндры

Стук коренных подшипников коленчатого вала

Обычно стук глухого тона, металлический. Обнаруживается при резком открытии дроссельной заслонки на холостом ходу. Частота его увеличивается с повышением частоты вращения коленчатого вала. Чрезмерный осевой зазор коленчатого вала вызывает стук более резкий с неравномерными промежутками, особенно заметными при плавном увеличении и уменьшении частоты вращения коленчатого

вала

1. Слишком раннее зажигание

1. Отрегулируйте установку зажигания

2. Недостаточное давление масла

2. См. “Недостаточное давление масла

на холостом ходу”

3. Ослаблены болты крепления маховика

3. Затяните болты рекомендуемым

моментом

4. Увеличенный зазор между шейками и

вкладышами коренных подшипников

4. Прошлифуйте шейки и замените

вкладыши

5. Увеличенный зазор между упорными

полукольцами и коленчатым валом

5. Замените упорные полукольца

новыми

Стук шатунных

подшипников

Обычно стук шатунных подшипников резче стука коренных. Он прослушивается на холостом ходу двигателя при резком открытии дроссельной заслонки. Место стука легко определить, отключая по очереди свечи зажигания.

1. Недостаточное давление масла

1. См. “Недостаточное давление масла

на холостом ходу”

2. Чрезмерный зазор между шатунными

шейками коленчатого вала и вкладышами

2. Замените вкладыши и прошлифуйте

шейки

Стук поршней

Этот стук обычно незвонкий, приглушенный: вызывается “биением”

поршня в цилиндре. Лучше всего он прослушивается при малой частоте

вращения коленчатого вала и под нагрузкой.

1. Увеличенный зазор между поршнями

и цилиндрами

1. Замените поршни, расточите и

отхонингуйте цилиндры

2. Чрезмерный зазор между поршневыми

кольцами и канавками на поршне

2. Замените кольца или поршни с

кольцами

Стук впускных и выпускных клапанов

Работа с увеличенными зазорами в клапанном механизме вызывает характер%

ный стук, обычно с равномерными интервалами; частота его меньше любого

другого стука в двигателе, так как клапаны приводятся в действие от распре%

делительного вала, частота вращения которого в два раза меньше частоты

вращения коленчатого вала

1. Увеличенные зазоры между рычагами

и кулачками распределительного вала

1. Отрегулируйте зазоры

2. Поломка клапанной пружины.

2. Замените пружину

3. Чрезмерный зазор между стержнем и

направляющей клапана

3. Замените изношенные детали

4. Износ кулачков распределительного

вала

4. Замените распределительный вал

и рычаги клапанов

5. Отворачивание контргайки регулировочного болта

5. Отрегулируйте зазор между рычагом и кулачком распределительного вала, затяните контргайку

Чрезмерный шум цепи привода распределительного вала

Из общего шума двигателя шум цепи привода распределительного вала

выделяется при появлении зазоров между элементами зацепления и четко прослушивается при малой частоте вращения коленчатого вала

1. Ослабла цепь вследствие износа

1. Натяните цепь

2. Поломка башмака натяжителя цепи

или успокоителя

2. Замените башмак натяжителя или

успокоитель

3. Заедание штока плунжера натяжителя цепи

3. Устраните заедание

Недостаточное давление на прогретом двигателе масла на холостом ходу

1. Попадание под редукционный клапан

масляного насоса посторонних частиц

1. Очистите клапан от посторонних

частиц и заусенцев, промойте масляный

насос

2. Изношены шестерни масляного

насоса

2. Отремонтируйте масляный насос

3. Чрезмерный зазор между вкладыша_

ми и коренными шейками коленчатого

вала

3. Прошлифуйте шейки и замените вкладыши

4. Заедание редукционного клапана

давления масла

4. Замените клапан

5. Применение моторного масла несоответствующей марки и качества

5. Замените масло другим, рекомендованным в разделе 1

Чрезмерное давление масла на прогретом двигателе

Заедание редукционного клапана давления масла

Замените клапан

Повышенный расход масла

1. Подтекание масла через уплотнения

двигателя

1. Подтяните крепления или замените

прокладки и сальники

2. Износ поршневых колец и поршней

или цилиндров двигателя

2. Расточите цилиндры и замените поршни и кольца

3. Поломка поршневых колец

3. Замените кольца

4. Закоксовывание прорезей в масло съемных кольцах или в канавках поршней

4. Очистите прорези и пазы от нагара

5. Износ или повреждение маслоотражательных колпачков клапанов

5. Замените маслоотражательные колпачки

6. Повышенный износ стержней клапанов или направляющих втулок

6. Замените клапаны, отремонтируйте

головку цилиндров

Повышенный расход топлива

1. Не полностью открыта воздушная заслонка

1. Отрегулируйте привод заслонки

2. Повышенное сопротивление движения автомобиля

2. Проверьте и отрегулируйте давление

в шинах, тормозную систему, углы установки колес

3. Неправильная установка момента зажигания

3. Отрегулируйте момент зажигания

4. Неисправен вакуумный регулятор

распределителя зажигания.

4. Замените вакуумный регулятор или

распределитель зажигания.

5. Высокий уровень топлива в карбюраторе:

а) нарушена герметичность игольчатого

клапана или его прокладки;

а) проверьте, нет ли посторонних частиц

между иглой и седлом клапана, при

необходимости замените клапан или

прокладку;

б) заедание или трение, препятствующее нормальному передвижению

поплавка, негерметичность поплавка

б) проверьте и при необходимости

замените поплавок

6. Засорены воздушные жиклеры карбюратора

6. Очистите жиклеры

7. Клапан экономайзера холостого хода

карбюратора не перекрывает выходное

отверстие на принудительном холостом

ходу:

а) неисправен блок управления пневмоклапаном;

а) замените блок;

б) неисправен пневмоклапан;

б) замените пневмоклапан;

в) неисправен микропереключатель или

нарушена его установка;

в) отрегулируйте установку микропереключателя или замените его;

г) неисправен экономайзер холостого

хода

г) замените поврежденные детали экономайзера

Перегрев двигателя

1. Слабое натяжение ремня привода насоса и генератора

1. Отрегулируйте натяжение ремня

2. Недостаточное количество жидкости

в системе охлаждения

2. Долейте охлаждающую жидкость в

систему охлаждения

3. Неправильная установка момента зажигания

3. Отрегулируйте момент зажигания

4. Сильно загрязнена наружная поверхность радиатора

4. Очистите наружную поверхность радиатора струей воды

5. Неисправен термостат

5. Замените термостат

6. Неисправен клапан пробки радиатора

(давление открытия меньше 0,05 МПа

(0,5 кгс/см2)

6. Замените пробку

7. Неисправен насос охлаждающей

жидкости

7. Проверьте работу насоса, замените

его или отремонтируйте

Быстрое падение уровня жидкости в расширительном бачке

1. Поврежден радиатор

1. Отремонтируйте радиатор или замените

2. Повреждение шлангов или прокладок

в соединениях трубопроводов

2. Замените поврежденные шланги или

прокладки

3. Подтекание жидкости из крана отопителя

3. Замените кран

4. Слабо затянуты хомуты шлангов

4. Подтяните хомуты

5. Подтекание жидкости через сальник

насоса охлаждающей жидкости

5. Замените сальник

6. Повреждена пробка или прокладка

пробки радиатора

6. Замените пробку

7. Повреждена прокладка головки цилиндров

7. Замените прокладку

8. Подтекание жидкости через микротрещины в блоке или в головке цилиндров

8. Проверьте герметичность блока и головки цилиндров, при обнаружении трещин замените поврежденные детали

9. Подтекание жидкости через микротрещины в корпусе или крышке насоса охлаждающей жидкости, расширительном бачке или впускной трубе

9. Проверьте герметичность, при обнаружении трещин поврежденные детали замените; незначительную течь допускается устранить добавкой в охлаждающую жидкость герметизатора типа НИИСС_1

1. Пустите двигатель и оставьте его работать на холостом ходу. Подойдите к выхлопной трубе и прислушайтесь к звуку выхлопа. Можно поднести руку к срезу выхлопной трубы – так перебои ощущаются лучше. Звук должен быть ровный, «мягкий», одного тона. Хлопки из выхлопной трубы через регулярные промежутки времени свидетельствуют о том, что один цилиндр не работает из-за выхода из строя свечи, отсутствия искры на ней, об отказе форсунки, о сильном подсосе воздуха в один цилиндр или значительном снижении компрессии в нем. Хлопки через нерегулярные промежутки времени возникают по причине загрязнения распылителей форсунок, сильного износа или загрязнения свечей зажигания. Если хлопки происходят через неравные промежутки времени, можно попробовать самостоятельно заменить весь комплект свечей независимо от пробега и внешнего вида, однако лучше это делать после обращения на автосервис для диагностики и ремонта системы управления двигателем.

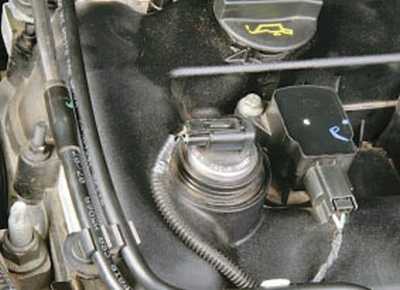

2. Если хлопки регулярны, остановите двигатель и откройте капот. Проверьте состояние проводов системы зажигания. Высоковольтные провода не должны иметь повреждений изоляции, а их наконечники не должны быть окислены. Если есть повреждения проводов, замените неисправный провод.

3. Снимите наконечники высоковольтных проводов…

4. …и выверните свечи свечным ключом.

        ПРЕДУПРЕЖДЕНИЕ

При снятии наконечников высоковольтных проводов никогда не тяните за сам провод. Возьмитесь рукой непосредственно за наконечник и перед снятием поверните его из стороны в сторону, а затем потяните.

5. Если все свечи выглядят исправными, установите их на место и подсоедините высоковольтные провода. Порядок работы цилиндров 1–3–4–2, нумерация цилиндров (1, 2, 3, 4-й) производится от шкива коленчатого вала двигателя.

6. Возьмите запасную свечу. Любым способом зафиксируйте ее на двигателе.

        ПРЕДУПРЕЖДЕНИЕ

Не фиксируйте свечу на маслоналивной горловине, маслоизмерительном щупе, топливных шлангах.

ПОЛЕЗНЫЕ СОВЕТЫ

Если диагностика выявила неисправность 3-го цилиндра, снимите шланг, соединяющий вакуумный усилитель тормозов с двигателем, надежно заглушите его и пустите двигатель.

1. Нормальная свеча.

        ПОЛЕЗНЫЙ СОВЕТ

При замене свечей на новые устанавливайте свечи с теми же характеристиками.

2. Отложения сажи.

        ПОЛЕЗНЫЙ СОВЕТ

Используйте более «горячую» свечу (удлиненный изолятор с центральным электродом).

3. Масляные отложения.

4. Перегрев.

5. Раннее зажигание.

6. Глазурь.

        ПОЛЕЗНЫЙ СОВЕТ

После установки новых свечей поменяйте манеру вождения. Если не хотите этого делать, попробуйте установить более «холодные» свечи.

7. Мостик между электродами.

8. Пепельные отложения.

        ПОЛЕЗНЫЙ СОВЕТ

Если отложения стабильно образуются при длительном пробеге, причина в качестве бензина – смените место заправки.

9. Износ.

10. Детонация.

11. Пятнистые отложения.

12. Механические повреждения.
