Почему обрываются наконечники свечных проводов

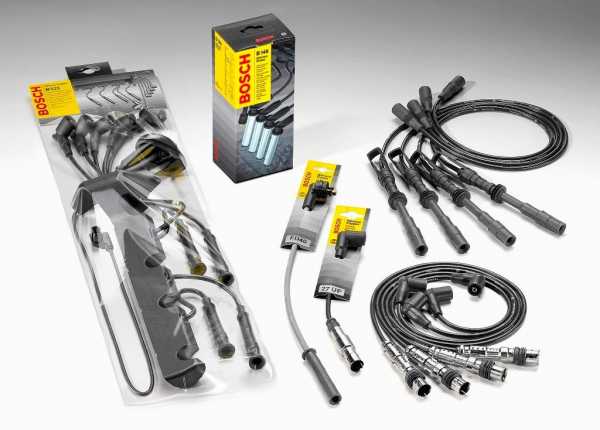

В теории наконечники высоковольтных проводов системы зажигания служат для подключения провода, собственно, к элементам системы зажигания – свечам зажигания, катушке зажигания, а колпачки наконечников обеспечивают дополнительную защиту контактов от попадания пыли и влаги.
На практике колпачок и наконечник представляют собой единую деталь, которой оснащаются все высоковольтные (ВВ) провода.
Мастера из автосервиса дают разные рекомендации по этому поводу – кто-то упоминает смазку, кто-то говорит, что нужно периодически снимать колпачки, чтобы исключить «прикипание» зажима колпачка к электроду свечи зажигания и т.д. Поэтому мы решили получить консультацию у специалистов компании Bosch.
Александр Черевко. Руководитель отдела технической поддержки компании Bosch.
«В соответствии с информацией Bosch ESI[tronic], не предусмотрена смазка наконечника высоковольтных проводов Bosch c целью предотвращения приклеивания электрода колпачка к электроду свечи,
Однако, учитывая особенности дизайна ниш, в которые устанавливаются наконечники высоковольтных проводов или наконечники катушек зажигания, некоторые производители рекомендуют выполнять процедуру нанесения герметика (но не смазки) на основание наконечника катушки. Нанесенный герметик предотвращает попадание влаги на место контакта электрода свечи и электрода высоковольтного провода/катушки зажигания».
И действительно, если взять для примера Volkswagen Golf VI, 1,4TSI, 2009-2013, CAXA, то оказывается, что инструкция производителя предусматривает использование силиконовой пасты, которая наносится по всей окружности наконечника катушки зажигания.
«В случае применения герметика производитель автомобиля предусматривает и инструменты, которые нужно использовать при замене свечей/проводов/катушек. В случае с Volkswagen рекомендовано обязательное применения специальных съемников».
Таким образом, самостоятельное решение о применении герметика на автомобиле, где это не предусмотрено производителем, как раз может привести к обрыву наконечников, т.к. специальных съемников нет, а наконечник катушки/провода уже приклеены к месту установки.
Полезные советы

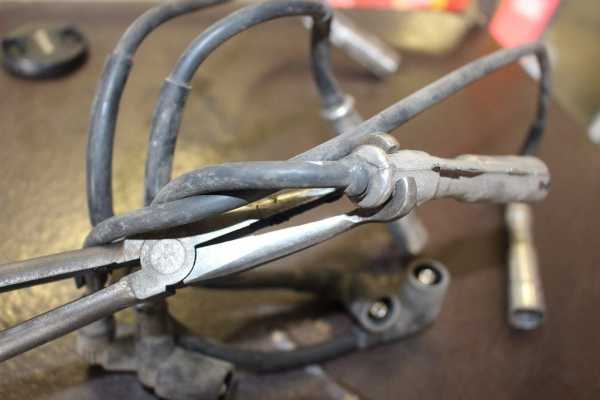

Важно помнить, что при снятии провода со свечей, тянуть необходимо за наконечник. Если же тянуть за провод, то он либо порвется, либо с него соскочит контактный наконечник. Чтобы легче стянуть колпачок со свечи, его желательно предварительно раскачать, чтобы расчистить окислившуюся поверхность наружного электрода свечи зажигания.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
www.autocentre.ua
свечной наконечник – патент РФ 2092951
Использование: свечной наконечник относится к электротехнике и может быть использовано при конструировании и изготовлении наконечников свечей зажигания, для V-образных двигателей. Сущность изобретения: в свечном наконечнике, содержащем керамическим корпус, на котором установлен экран, внутренняя полость наконечника для размещения свечи зажигания выполнена в виде усеченного конуса, расширяющегося к концу наконечника, экран выполнен в виде напыленной на керамическим корпус электропроводящей глазури. Свечной наконечник обладает высокой величиной напряжения перекрытия, простой конструкцией и простой технологией изготовления. 2 ил. Изобретение относится к области электротехники и может быть использовано в наконечнике для свечи зажигания в системе зажигания V-образных двигателей внутреннего сгорания. Известен свечной наконечник, имеющий корпус, состоящий из наружной металлической части и внутренней части из термостойкого материала – силиконовой резины, которая при контакте с изолятором свечи зажигания деформируется, образуя кольцевую поверхность контакта (1). Наконечники с внутренней поверхностью из силиконовой резины имеют низкую долговечность и надежность из-за старения резины, ее растрескивания и в дальнейшем пробоя на металлическую часть корпуса. Известен свечной наконечник, имеющий керамический корпус, экран, расположенный на корпусе, упругие уплотнители из силиконовой резины, размещенные на внутренней цилиндрической поверхности корпуса (2). Такой наконечник удерживается на изоляторе свечи зажигания за счет упругих свойств уплотнителей, которые в течение эксплуатации ухудшаются, так как резина стареет, уплотнители растрескиваются. В результате наконечник не фиксируется на изоляторе свечи. Кроме того, через плохое уплотнение места посадки наконечника и изолятора свечи зажигания внутрь наконечника проникает грязь, что ухудшает электрический контакт клемм наконечника и свечи. Известен наконечник свечи зажигания, содержащий корпус из термостойкого материала, внутренняя полость которого имеет форму усеченного корпуса, и экран, расположенный на корпусе. В качестве термостойкого материала используют пластик, а закрепление наконечника на свече осуществляют за счет упругих подпружиненных лепестков на экране со стороны открытого торца наконечника (3). Такой наконечник имеет плохую защиту его внутренней полости и клеммы от загрязнения, так как грязь проникает через прорези между упругими лепестками и в возможные зазоры между лепестками и изолятором свечи в месте их посадки. Задачей изобретения является создание свечного наконечника, обеспечивающего плотный контакт внутренней поверхности недеформируемого корпуса с керамическим изолятором свечи зажигания. Для решения поставленной задачи в свечном наконечнике, содержащем корпус из термостойкого материала, внутренняя полость которого имеет форму усеченного корпуса, и экран, расположенный на корпусе, поверхность внутренней полости корпуса выполнена обеспечивающей плотный контакт с поверхностью изолятора свечи по линии, представляющей собой окружность, радиус которой равен радиусу поверхности изолятора в месте контакта. Описанный свечной наконечник, установленный на свечу зажигания обеспечивает:постоянство контакта корпуса наконечника и изолятора свечи;
отсутствие дополнительных упругих или пластичных элементов, теряющих свои свойства со временем;
упрощение конструкции и технологии изготовления;
возможность выполнения экрана напылением из электропроводящей глазури;
использование наконечника при температуре до 400oC. На фиг. 1 изображен продольный разрез свечного наконечника; на фиг. 2 – разрез свечного наконечника для работы с индивидуальной катушкой зажигания. Свечной наконечник содержит керамический корпус 1, экран 2, размещенный снаружи корпуса. Установленные в корпусе помехоподавляющий резистор 3, пружина 4, клемма 5 для высоковольтного провода (на чертеже не показан), клемма 6 для свечи 7 зажигания, изолятор которой размещен во внутренней полости 9, имеющей форму усеченного конуса, расширяющегося в торцу корпуса. На поверхности 10 внутренней полости 9 корпуса находится линия 11 контакта с поверхностью 12 изолятора 8 свечи зажигания. Эта линия 11 представляет собой окружность, радиус которой равен радиусу поверхности изолятора свечи в месте контакта с поверхностью. Клеммы 5 и 6 установлены в корпусе неподвижно, а резистор 3 прижат к клемме 6 пружиной 4, опирающейся на клемму 5. Экран может быть выполнен в виде слоя 13 напыленной электропроводящей глазури, например ферритового порошка. Поверхность изолятора может быть цилиндрической, конусной или сложной, состоящей из цилиндрической и конусной поверхностей, как показано на чертеже. Свечной наконечник работает следующим образом. Наконечник надевают на свечу зажигания до соприкосновения поверхности 10 внутренней полости 9 с поверхностью 12 изолятора свечи зажигания. Так как обе поверхности не деформируемые и оборудованы вращением образующих вокруг общей оси под разными углами наклона к этой оси, то контакт этих поверхностей происходит по окружности (по линии 11). Затем с другой стороны наконечника в клемму 5 вставляют высоковольтный провод. При подаче импульса высокого напряжения обеспечивается его надежная передача. Контакт двух поверхностей происходит по окружности независимо от формы поверхности изолятора свечи.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Свечной наконечник, содержащий корпус из термостойкого материала, внутренняя полость которого имеет форму усеченного конуса, и экран, расположенный на корпусе, отличающийся тем, что корпус выполнен из керамики, а поверхность его внутренней полости выполнена обеспечивающей плотный контакт с поверхностью изолятора свечи по линии, представляющей собой окружность, радиус которой равен радиусу поверхности изолятора в месте контакта. www.freepatent.ruКогда нужно менять наконечники на свечах
На СТО мне сказали, что после зимы нужно поменять «насвечники» на свечах. Объясните, что это за детали и может ли их состояние заметно влиять на работу двигателя при исправных свечах?
| |

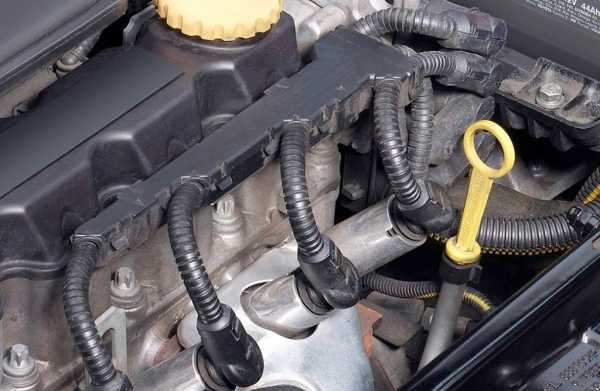

Насвечники (наконечники) предназначены для подключения высоковольтных проводов системы зажигания непосредственно к свечам двигателя. Изготавливаются из пластика, резины или эбонита. Их форма и размер зависят от расположения и глубины «посадки» свечей в головке блока двигателя. Внутри наконечника находится электрический контакт с фиксатором, соединенный с высоковольтным проводом. Некоторые конструкции включают добавочный резистор, предназначенный для снижения уровня радиопомех, создаваемых системой зажигания. В отечественных автомобилях («Жигули», «Москвич» и др.), наконечники обычно съемные. В иномарках, как правило, наконечник и высоковольтный провод изготавливаются как одно целое, поэтому их раздельная замена невозможна.
В процессе эксплуатации двигателя (в том числе и зимой) высоковольтные провода и наконечники загрязняются. На их поверхности откладываются дорожная грязь и пыль, которые при повышенной влажности становятся проводником электричества, подаваемого для искрообразования. В пластиковых наконечниках из-за частых перепадов температуры возможно образование трещин. В этих случаях даже при исправных свечах нарушается работа системы зажигания.
Возникают трудности с запуском двигателя, наблюдаются неустойчивая работа мотора на холостом ходу, «троение» и вибрации, ухудшение динамики разгона и т.д.
Неисправности, вызванные загрязнением, устраняют очисткой наконечников и проводов ветошью, смоченной растворителем (например, уайт-спиритом). После окончания процедуры детали следует вытереть насухо. Предотвратить утечки электричества в сырую погоду можно, обработав высоковольтные провода препаратами, вытесняющими влагу (например, составом WD-40).
Съемные наконечники подлежат замене, если произошла поломка контакта с фиксатором, образовались трещины корпуса или случился пробой наружной изоляции. Последнюю неисправность можно выявить в темное время суток, заглянув в моторный отсек. При попытке запуска или работе мотора заметен пробой искры, образующейся поверх корпуса наконечника.
На иномарках провода с наконечниками меняют при внутреннем обрыве токопроводящих элементов, повреждении изоляции (трещины), а также при перегорании помехоподавительного резистора.
Подготовил Владимир Корницкий
Фото Юрия Нестерова
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
www.autocentre.ua
Свечной наконечник | Банк патентов
Использование: свечной наконечник относится к электротехнике и может быть использовано при конструировании и изготовлении наконечников свечей зажигания, для V-образных двигателей. Сущность изобретения: в свечном наконечнике, содержащем керамическим корпус, на котором установлен экран, внутренняя полость наконечника для размещения свечи зажигания выполнена в виде усеченного конуса, расширяющегося к концу наконечника, экран выполнен в виде напыленной на керамическим корпус электропроводящей глазури. Свечной наконечник обладает высокой величиной напряжения перекрытия, простой конструкцией и простой технологией изготовления. 2 ил.,
ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ
Изобретение относится к области электротехники и может быть использовано в наконечнике для свечи зажигания в системе зажигания V-образных двигателей внутреннего сгорания. Известен свечной наконечник, имеющий корпус, состоящий из наружной металлической части и внутренней части из термостойкого материала – силиконовой резины, которая при контакте с изолятором свечи зажигания деформируется, образуя кольцевую поверхность контакта (1). Наконечники с внутренней поверхностью из силиконовой резины имеют низкую долговечность и надежность из-за старения резины, ее растрескивания и в дальнейшем пробоя на металлическую часть корпуса. Известен свечной наконечник, имеющий керамический корпус, экран, расположенный на корпусе, упругие уплотнители из силиконовой резины, размещенные на внутренней цилиндрической поверхности корпуса (2). Такой наконечник удерживается на изоляторе свечи зажигания за счет упругих свойств уплотнителей, которые в течение эксплуатации ухудшаются, так как резина стареет, уплотнители растрескиваются. В результате наконечник не фиксируется на изоляторе свечи. Кроме того, через плохое уплотнение места посадки наконечника и изолятора свечи зажигания внутрь наконечника проникает грязь, что ухудшает электрический контакт клемм наконечника и свечи. Известен наконечник свечи зажигания, содержащий корпус из термостойкого материала, внутренняя полость которого имеет форму усеченного корпуса, и экран, расположенный на корпусе. В качестве термостойкого материала используют пластик, а закрепление наконечника на свече осуществляют за счет упругих подпружиненных лепестков на экране со стороны открытого торца наконечника (3). Такой наконечник имеет плохую защиту его внутренней полости и клеммы от загрязнения, так как грязь проникает через прорези между упругими лепестками и в возможные зазоры между лепестками и изолятором свечи в месте их посадки. Задачей изобретения является создание свечного наконечника, обеспечивающего плотный контакт внутренней поверхности недеформируемого корпуса с керамическим изолятором свечи зажигания. Для решения поставленной задачи в свечном наконечнике, содержащем корпус из термостойкого материала, внутренняя полость которого имеет форму усеченного корпуса, и экран, расположенный на корпусе, поверхность внутренней полости корпуса выполнена обеспечивающей плотный контакт с поверхностью изолятора свечи по линии, представляющей собой окружность, радиус которой равен радиусу поверхности изолятора в месте контакта. Описанный свечной наконечник, установленный на свечу зажигания обеспечивает:увеличение напряжения перекрытия, что позволяет создавать в системе зажигания высокую энергию разряда;
постоянство контакта корпуса наконечника и изолятора свечи;
отсутствие дополнительных упругих или пластичных элементов, теряющих свои свойства со временем;
упрощение конструкции и технологии изготовления;
возможность выполнения экрана напылением из электропроводящей глазури;
использование наконечника при температуре до 400oC. На фиг. 1 изображен продольный разрез свечного наконечника; на фиг. 2 – разрез свечного наконечника для работы с индивидуальной катушкой зажигания. Свечной наконечник содержит керамический корпус 1, экран 2, размещенный снаружи корпуса. Установленные в корпусе помехоподавляющий резистор 3, пружина 4, клемма 5 для высоковольтного провода (на чертеже не показан), клемма 6 для свечи 7 зажигания, изолятор которой размещен во внутренней полости 9, имеющей форму усеченного конуса, расширяющегося в торцу корпуса. На поверхности 10 внутренней полости 9 корпуса находится линия 11 контакта с поверхностью 12 изолятора 8 свечи зажигания. Эта линия 11 представляет собой окружность, радиус которой равен радиусу поверхности изолятора свечи в месте контакта с поверхностью. Клеммы 5 и 6 установлены в корпусе неподвижно, а резистор 3 прижат к клемме 6 пружиной 4, опирающейся на клемму 5. Экран может быть выполнен в виде слоя 13 напыленной электропроводящей глазури, например ферритового порошка. Поверхность изолятора может быть цилиндрической, конусной или сложной, состоящей из цилиндрической и конусной поверхностей, как показано на чертеже. Свечной наконечник работает следующим образом. Наконечник надевают на свечу зажигания до соприкосновения поверхности 10 внутренней полости 9 с поверхностью 12 изолятора свечи зажигания. Так как обе поверхности не деформируемые и оборудованы вращением образующих вокруг общей оси под разными углами наклона к этой оси, то контакт этих поверхностей происходит по окружности (по линии 11). Затем с другой стороны наконечника в клемму 5 вставляют высоковольтный провод. При подаче импульса высокого напряжения обеспечивается его надежная передача. Контакт двух поверхностей происходит по окружности независимо от формы поверхности изолятора свечи.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Свечной наконечник, содержащий корпус из термостойкого материала, внутренняя полость которого имеет форму усеченного конуса, и экран, расположенный на корпусе, отличающийся тем, что корпус выполнен из керамики, а поверхность его внутренней полости выполнена обеспечивающей плотный контакт с поверхностью изолятора свечи по линии, представляющей собой окружность, радиус которой равен радиусу поверхности изолятора в месте контакта.bankpatentov.ru
Свечной наконечник
Использование: свечной наконечник относится к электротехнике и может быть использовано при конструировании и изготовлении наконечников свечей зажигания, для V-образных двигателей. Сущность изобретения: в свечном наконечнике, содержащем керамическим корпус, на котором установлен экран, внутренняя полость наконечника для размещения свечи зажигания выполнена в виде усеченного конуса, расширяющегося к концу наконечника, экран выполнен в виде напыленной на керамическим корпус электропроводящей глазури. Свечной наконечник обладает высокой величиной напряжения перекрытия, простой конструкцией и простой технологией изготовления. 2 ил.
Изобретение относится к области электротехники и может быть использовано в наконечнике для свечи зажигания в системе зажигания V-образных двигателей внутреннего сгорания.
Известен свечной наконечник, имеющий корпус, состоящий из наружной металлической части и внутренней части из термостойкого материала – силиконовой резины, которая при контакте с изолятором свечи зажигания деформируется, образуя кольцевую поверхность контакта (1). Наконечники с внутренней поверхностью из силиконовой резины имеют низкую долговечность и надежность из-за старения резины, ее растрескивания и в дальнейшем пробоя на металлическую часть корпуса. Известен свечной наконечник, имеющий керамический корпус, экран, расположенный на корпусе, упругие уплотнители из силиконовой резины, размещенные на внутренней цилиндрической поверхности корпуса (2). Такой наконечник удерживается на изоляторе свечи зажигания за счет упругих свойств уплотнителей, которые в течение эксплуатации ухудшаются, так как резина стареет, уплотнители растрескиваются. В результате наконечник не фиксируется на изоляторе свечи. Кроме того, через плохое уплотнение места посадки наконечника и изолятора свечи зажигания внутрь наконечника проникает грязь, что ухудшает электрический контакт клемм наконечника и свечи. Известен наконечник свечи зажигания, содержащий корпус из термостойкого материала, внутренняя полость которого имеет форму усеченного корпуса, и экран, расположенный на корпусе. В качестве термостойкого материала используют пластик, а закрепление наконечника на свече осуществляют за счет упругих подпружиненных лепестков на экране со стороны открытого торца наконечника (3). Такой наконечник имеет плохую защиту его внутренней полости и клеммы от загрязнения, так как грязь проникает через прорези между упругими лепестками и в возможные зазоры между лепестками и изолятором свечи в месте их посадки. Задачей изобретения является создание свечного наконечника, обеспечивающего плотный контакт внутренней поверхности недеформируемого корпуса с керамическим изолятором свечи зажигания. Для решения поставленной задачи в свечном наконечнике, содержащем корпус из термостойкого материала, внутренняя полость которого имеет форму усеченного корпуса, и экран, расположенный на корпусе, поверхность внутренней полости корпуса выполнена обеспечивающей плотный контакт с поверхностью изолятора свечи по линии, представляющей собой окружность, радиус которой равен радиусу поверхности изолятора в месте контакта. Описанный свечной наконечник, установленный на свечу зажигания обеспечивает: увеличение напряжения перекрытия, что позволяет создавать в системе зажигания высокую энергию разряда; постоянство контакта корпуса наконечника и изолятора свечи; отсутствие дополнительных упругих или пластичных элементов, теряющих свои свойства со временем; упрощение конструкции и технологии изготовления; возможность выполнения экрана напылением из электропроводящей глазури; использование наконечника при температуре до 400oC. На фиг. 1 изображен продольный разрез свечного наконечника; на фиг. 2 – разрез свечного наконечника для работы с индивидуальной катушкой зажигания. Свечной наконечник содержит керамический корпус 1, экран 2, размещенный снаружи корпуса. Установленные в корпусе помехоподавляющий резистор 3, пружина 4, клемма 5 для высоковольтного провода (на чертеже не показан), клемма 6 для свечи 7 зажигания, изолятор которой размещен во внутренней полости 9, имеющей форму усеченного конуса, расширяющегося в торцу корпуса. На поверхности 10 внутренней полости 9 корпуса находится линия 11 контакта с поверхностью 12 изолятора 8 свечи зажигания. Эта линия 11 представляет собой окружность, радиус которой равен радиусу поверхности изолятора свечи в месте контакта с поверхностью. Клеммы 5 и 6 установлены в корпусе неподвижно, а резистор 3 прижат к клемме 6 пружиной 4, опирающейся на клемму 5. Экран может быть выполнен в виде слоя 13 напыленной электропроводящей глазури, например ферритового порошка. Поверхность изолятора может быть цилиндрической, конусной или сложной, состоящей из цилиндрической и конусной поверхностей, как показано на чертеже. Свечной наконечник работает следующим образом. Наконечник надевают на свечу зажигания до соприкосновения поверхности 10 внутренней полости 9 с поверхностью 12 изолятора свечи зажигания. Так как обе поверхности не деформируемые и оборудованы вращением образующих вокруг общей оси под разными углами наклона к этой оси, то контакт этих поверхностей происходит по окружности (по линии 11). Затем с другой стороны наконечника в клемму 5 вставляют высоковольтный провод. При подаче импульса высокого напряжения обеспечивается его надежная передача. Контакт двух поверхностей происходит по окружности независимо от формы поверхности изолятора свечи.Формула изобретения
Свечной наконечник, содержащий корпус из термостойкого материала, внутренняя полость которого имеет форму усеченного конуса, и экран, расположенный на корпусе, отличающийся тем, что корпус выполнен из керамики, а поверхность его внутренней полости выполнена обеспечивающей плотный контакт с поверхностью изолятора свечи по линии, представляющей собой окружность, радиус которой равен радиусу поверхности изолятора в месте контакта.РИСУНКИ
Рисунок 1, Рисунок 2findpatent.ru
