Как правильно поставить фильтр топливный


Как правильно установить топливный фильтр. Как правильно установить. Kak-Delat-Pravilno.ru

Топливный фильтр неразборный, изготовлен из пластмассы (чаще всего прозрачной) и состоит из корпуса и крышки, сваренных между собой ТВЧ или ультразвуковой сваркой. За одно целое с крышкой и корпусом выполнены штуцера для подсоединения топливных шлангов. Между корпусом и крышкой зажат фильтрующий элемент из специальной бумаги, уложенный для увеличения активной фильтрующей площади гармошкой. Ресурс топливного фильтра во многом зависит от чистоты используемого бензина. Если вы не уверены в качестве топлива, проверяйте состояние фильтра чаще, чем это предписано руководством по эксплуатации. Если топливный фильтр имеет прозрачный корпус, степень его загрязнения легко определить визуально. Косвенные признаки засорения фильтра - рывки при движении автомобиля ваз 2106 на высоких, а затем и на более низких скоростях. Как упоминалось выше, топливный фильтр неразборный, и при загрязнении его заменяют. Для замены на автомобиле ваз 2106 топливного фильтра вам потребуются: новый фильтр очистки топлива, отвертка, емкость для топлива.

ПРЕДУПРЕЖДЕНИЕВо время работ по замене топливного фильтра категорически запрещается курить вблизи автомобиля или пользоваться открытым пламенем.

1. Откройте капот и подставьте по топливный фильтр емкость для сбора топлива. Удобнее всего использовать емкость, изготовленную из пластиковой бутылки для газированной воды.

2. Отверните винты хомутов крепления шлангов на патрубках топливного фильтра. 3. Снимите топливный фильтр со шлангов. Аккуратно слейте остаток бензина из фильтра и шланга к топливному насосу в подставленную емкость.

ПРЕДУПРЕЖДЕНИЕШланг от топливной магистрали расположен ниже уровня топлива в бензобаке. Поэтому, для того чтобы из него не вытекал постоянно бензин, заглушите отверстие шланга любым доступным способом (например, болтом подходящего диаметра).

4. Установите на автомобиль ваз 2106 новый топливный фильтр так, чтобы стрелка (или несколько стрелок) на корпусе фильтра, указывающая направление потока топлива, была направлена в сторону топливного насоса. Затяните хомуты крепления шлангов.

ПРИМЕЧАНИЕ Так расположены стрелки на корпусе топливного фильтра, указывающие направление потока топлива.

ПРЕДУПРЕЖДЕНИЕПри ошибочной обратной установке топливный фильтр будет создавать повышенное гидравлическое сопротивление, что может привести к снижению подачи. Кроме того, может быть повреждена штора фильтрующего элемента.

5. Осторожно уберите емкость с бензином. 6. Подкачайте бензин рычагом ручной подкачки топливного насоса до момента заполнения фильтра. Проверьте, нет ли подтекания топлива через шов в соединении крышки и корпуса топливного фильтра, а также в местах присоединения шлангов. При необходимости подтяните хомуты крепления шлангов. Заведите на автомобиле ваз 2106 двигатель и еще раз проверьте, нет ли подтекания топлива.

ПРЕДУПРЕЖДЕНИЕДаже малейшее подтекание бензина из корпуса топливного фильтра недопустимо, так как может привести к пожару. Дефектный топливный фильтр немедленно замените.

Лада 2110 1.5 8V › Бортжурнал › Снятие и установка топливного фильтра Ваз 2110.

Замена фильтра тонкой очистки топлива регламентирована – через каждые 30 000 км пробега. Однако его состояние зависит от качества бензина: чем грязнее бензин, тем фильтр засоряется быстрее. Рывки при движении автомобиля сначала на высоких, а затем и на пониженных скоростях с большой вероятностью свидетельствуют о засорении фильтра.В настоящее время существует два типа фильтров с двумя способами их присоединения.Происоединение может осуществляться посредством— резьбового соединения (как для примера ниже)— посредством стопорных проволочных сережек (сережки вытаскиваются наружу, после чего появляется возможность отсоединить топливные шланги и установить новый фильтр. После присоединения шлангов устанавливаются на место).

ПОРЯДОК ВЫПОЛНЕНИЯ ЗАМЕНЫ ТОПЛИВНОГО ФИЛЬТРА ( С РЕЗЬБОВЫМ СОЕДИНЕНИЕМ).

Работу желательно выполнять на смотровой канаве или подъемнике. Отсоединяем "минусовой" провод от аккумуляторной батареи. (предосторожность для предотвращения возникновения статического электричества и разности потенциалов — как следствие возможное возникновение искры) Перед разборкой соединения рекомендуется снизить давление в системе питания стравливанием давления через обратный клапан в моторном отсеке (см. Снижение давления в системе питания).Удерживая ключом "на 19" корпус фильтра, а ключом "на 17" штуцер отворачиваем резьбу, постепенно стравливая бензин в подставленную емкость.

Аналогично отсоединяем второй штуцер и ключом "на 10" ослабляем хомут крепления бензинового фильтра.

Вынимаем топливный фильтр из хомута в сторону. При снятии стоит запомнить направление потока бензина при эксплуатации фильтра. На корпусе фильтра имеется маркировка направления потока бензина. Если Вы забыли это сделать то для информации — стрелка на новом топливном фильтре после его установки должна быть направлена по ходу движения топлива (к левому борту автомобиля).

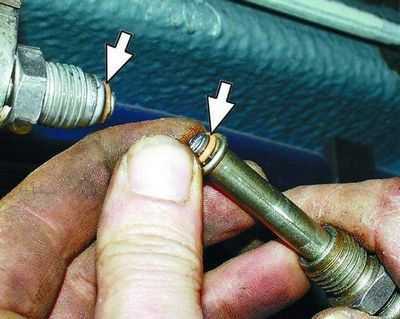

Снимите уплотнительные кольца с наконечников шлангов. Проверьте их состояние. Порванные или потерявшие упругость кольца замените.Смонтировав новый фильтр, закрепите на место минусовой провод аккумулятора, проверьте герметичность соединений бензинового фильтра. Проверка герметичности осуществляется после включения зажигания и начала работы бензанасоса, заводить двигатель не обязательно. Течи в местах соединения бензинового фильтра с бензопроводом недопустимы.

Установите новый фильтр, закрепите на место минусовой провод аккумулятора, проверьте герметичность соединений бензинового фильтра. Проверка герметичности осуществляется после включения зажигания и начала работы бензанасоса, заводить двигатель не обязательно. Течи в местах соединения бензинового фильтра с бензопроводом недопустимы.

Спасибо за уделенное внимание.___________________________________________________________

Цена вопроса: 195 ₽

Замена топливного фильтра на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!Было у вас когда ни будь такое с машиной, вы едите по трассе и вдруг происходят рывки при её движении? Если Да! То скорее всего в этом виновата как раз таки такая вещь, которая называется «топливный фильтр». Более подробно о том когда фильтр подлежит замене вы найдёте чуть ниже, в рубрике: «Когда нужно менять топливо-фильтр».

Примечание!Для замены фильтра на новый, вам понадобится: пара отвёрток, а так же бутылка для того чтобы в неё слить оставшиеся топливо из фильтра, ну и конечно же сам новый фильтр!

Ещё вам понадобится какая ни будь пробка, с помощью которой вы закроете отверстие шланга топливной магистрали. (Что бы понять о чем идет речь, см. в этой статье рубрику «снятие», пункт «

motorsmarine.ru

Как правильно ставить топливный фильтр ВАЗ 2110

Замена топливного фильтра.

Переделка ВАЗ2110 с.

Замена топливного фильтра на ВАЗ-2114.

Снимаем топливный фильтр.

втягивающая трубка вставляется в оболочку фильтра... аккуратно удаляется вы...

Система питания двигателей ваз 21114 и ваз 21124 ваз 2110 2111.

Система питания двигателей ВАЗ-21114 и ВАЗ-21124.

Переделка ВАЗ2110 с.

чтобы стрелка на его корпусе была направлена по направлению потока топлива.

Датчик включения вентилятора ваз 2110 фото.

...снимаем соединительный наконечник трубки топливопровода с выходного патр...

Ваз 2112 замена фильтра тонкой очистки.

Как заменить масляный фильтр?

Снятие и замена бензонасоса ВАЗ 2110, 2111, 2112 - Ремонт Фильтр 2.Угловая ...

Предупреждение Состояние фильтра тонкой очистки зависит от качества бензина...

Такого типа. а что за защелка??? она фильтр крепит к месту установки? или к...

Порядок выполнения замены топливного фильтра ( с резьбовым соединением) .

Что такое топливный фильтр.

С какой периодичностью менять топливный фильтр.

Замена топливной магистрали ваз 2110 своими руками.

(Стрелка - это направление движения топлива в системе).

Топливного фильтр ВАЗ 2114.

Почему на ваз 2110 выдавливает масленный фильтр Проблема - ВАЗ-2112.

Замена фильтров.

Как проверить ступичный подшипник на форд фокус 2

Замена топливного фильтра автомобиля ВАЗ 2110.

Через сколько менять топливный фильтир.

Неправильно поставил топливный фильтр ВАЗ 21124.

Топливный фильтр тонкой очистки ваз 2112.

Система питания двигателей ВАЗ-21114 и ВАЗ-21124.

vaz-2110.net

Топливный фильтр: регламент и способы замены, рекомендации специалистов

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

Любой автомобиль работает за счёт трансформации энергии, которая выделяется в процессе сгорания горючей смеси. Благодаря системе питания автомобиля, топливо, как часть горючей смеси, попадает в цилиндры. Для обеспечения правильной работы этой системы, топливо должно быть очищенным от различных примесей, так как они могут быть причиной выхода системы питания из строя. Также, механические примеси имеют абразивные свойства, что грозит повреждением некоторых компонентов инжектора.

Если система питания автомобиля – инжекторная, то механические примеси могут привести к повреждению или заклинанию между собой прецизионных пар, с помощью которых в автомобиле производится дозировка бензина. Их поломка, следовательно, приводит и к выходу из строя форсунки. Наиболее уязвимой к наличию механических примесей в топливе является дизельная система питания, так как прецизионные пары имеются также и в топливном насосе высокого давления. Следовательно, любая система питания автомобиля должна быть оснащена топливными фильтрами, основное здание которых – проведение очистки топлива от механических примесей.

Виды и принцип работы топливных фильтров

Схема топливного фильтра в теперешних автомобилях насчитывает минимум две степени очистки топлива – грубую и тонкую. При грубой очистке отсеивается крупный мусор, после чего происходит основная, тонкая очистка. Чтобы узнать, где находится топливный фильтр, нужно знать особенности топливной системы и модели автомобиля. Но, его установка, в любом случае проходит между двигателем и топливным баком. В большинстве случаев, фильтр тонкой очистки топлива находится под капотом, в топливном баке или под днищем автомобиля. Фильтр грубой очистки топлива находится непосредственно в самом баке.

Топливный фильтр грубой очистки

Устройство топливного фильтра включает в себя корпус, внутри которого находится сетка -отражатель. С помощью паронитовой прокладки, этот элемент герметично уплотняется. На дне корпуса расположен клапан сброса отстоя, который необходимо периодически прочищать, что предотвратит преждевременный засор фильтра. Проходя через фильтр грубой очистки, топливо очищается от грубых примесей, ещё до попадания в систему магистрали. В некоторых моделях автомобилей, установлен ещё и клапан редукции впуска, который осуществляет контроль уровня давления в топливной системе.

Фильтр тонкой очистки топлива

Данный элемент служит для окончательной очистки топлива от примесей перед его попаданием в форсунку. В некоторых случаях, топливной фильтр тонкой очистки устанавливается в самом насосе, или же в районе топливной магистрали. Главной его особенностью является то, что он неразборный, следовательно, невозможен ремонт топливного фильтра. Его замена осуществляется целиком. Внутри корпуса фильтра находится очистительный элемент, который производится из пористой бумаги. Толщина очистительного элемента составляет примерно 10 мкм, что является максимальным значением для исправной работы форсунок и насоса. При попадании в них более крупных частиц, неизбежным становится выход из строя и их последующий ремонт.

В зависимости от топливной системы, на автомобиль устанавливаются разные фильтры очистки топлива. Это связано с тем, что каждая топливная система имеет свои конструктивные отличия и особенности. Поэтому, в современных автомобилях применяются следующие виды топливных фильтров:

Из-за высокой чувствительности топливной аппаратуры, топливные фильтры для дизельных двигателей должны быть высочайшего качества. Так, как в дизельных двигателях много влаги, то такой фильтр несколько отличается от бензинового. Помимо очищения от механических смесей, фильтры, установленные в дизельной системе питания должны ещё и конденсировать и выводить влагу из топливной смеси. Также иногда они снабжены подогревом, так как в дизельном топливе содержатся парафины, которые кристаллизуются при низкой температуре, и способны засорить фильтрующий элемент.

Как определить загрязнение топливного фильтра?

Засорение фильтра очистки топлива является довольно распространённой проблемой в современных автомобилях. Из-за забитого фильтра возникает множество неприятностей при эксплуатации авто – он не пропускает необходимого количества топлива, которое необходимо для правильной работы двигателя. Вследствие этого, возникают проблемы с двигателем, форсунками и клапанами. Можно выделить следующие признаки забытого топливного фильтра:

  • Значительный перерасход топлива;
  • Двигатель плохо запускается;
  • Мощность и другие характеристики автомобиля существенно уменьшаются, при подъёме на гору он очень плохо ускоряется;
  • В некоторых случаях автомобиль самостоятельно останавливается.

Данные признаки характерны не только для случаев, связанных с неисправностью фильтра очистки топлива, но и возникают при неисправностях других узлов и систем. Если проблема возникала не с фильтром, для определения неисправности необходимо обратить внимание на дополнительные признаки. Первые симптомы забитого топливного фильтра, которые возникают, когда фильтр засорился, кажутся не столь важными. Но игнорировать их нельзя, стоит прислушиваться ко всем изменениям в работе двигателя и периодически проводить замену топливных фильтров.

Как произвести замену топливного фильтра?

Чтобы заменить топливный фильтр, потребуются обычные инструменты, такие как гаечный ключ, отвёртка и плоскогубцы. В зависимости от места, где расположен данный фильтр, также могут потребоваться и другие средства. Если он установлен на защёлках, для его снятия потребуются только плоскогубцы. Если он находится на топлипроводе, то он имеет 2 крепления, также фильтр топливный в сборе закреплён кронштейном. Сначала, перед снятием фильтра, необходимо стравить давление, чтобы предотвратит пролитие топлива. Сделать это можно, вытащив предохранитель насоса, после чего необходимо подождать пока заглохнет мотор. После того, как вы отсоединили топлипровод, вытащите фильтр, сняв его с кронштейна.

После выполнения вышеперечисленных действий можно устанавливать новый топливный фильтр. Важно установить его правильно, для этого нужно посмотреть на корпус, где находятся стрелки для определения правильного направления установки. Рекомендуется запомнить, как был установлен предыдущий фильтр, и установить новый также. Это будет гарантировать правильную установку. Фильтр нужно закрепить на кронштейне, после чего подключить топлипровод с использованием новых крепежей, которые идут в комплекте фильтром. Также рекомендуется проверить целостность линий топлипровода. После этого следует вставить предохранитель насоса и завести двигатель.

Как часто необходимо менять топливный фильтр?

Производителями данных компонентов устанавливаются примерные сроки их эксплуатации. Но, при использовании некачественного топлива и плохом состоянии дорог, замена может потребоваться заметно раньше, поэтому рекомендуется смотреть на пробег автомобиля и состояние мотора. Замену рекомендуется проводить через каждые 30 тыс. км на дизельных двигателях, и 60 тыс. км на автомобилях, что работают на бензине. При несвоевременной замене фильтра повышается вероятность выхода из строя не только топливной аппаратуры, но и топливного насоса, а также агрегатов, что отвечают за запуск мотора. Поэтому очень важно провести замену сразу после того, как появились первые признаки того, что фильтр засорился.

Следует помнить, что от качества топливного фильтра и его степени засорения зависит состояние автомобиля и его узлов. Во многих случаях, корнем проблем, возникших с автомобилем, является установка фильтра низкого качества. Поэтому, выбирайте для своего авто только оригинальные запчасти, рекомендуемые производителем.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Как установить топливный фильтр на ВАЗ 2110

Как проверить ступичный подшипник на форд фокус 2

чтобы стрелка на его корпусе была направлена по направлению потока топлива.

На ваз 21099 инжектор Где находится топливный фильтр.

Ваз 2112 замена фильтра тонкой очистки.

Ключом "на 10" отворачиваем стяжной болт хомута крепления топливн...

Замена топливного фильтра на ВАЗ-2114.

Зачем менять бензиновый фильтр.

Неправильно поставил топливный фильтр ВАЗ 21124.

Схема подачи топлива двигателя с системой впрыска топлива.

Топливный фильтр ВАЗ 2109.

Как правильно поставить воздушный фильтр на ваз 2110 инжектор.

Замена фильтров.

Порядок выполнения замены топливного фильтра ( с резьбовым соединением) .

Шланг топливный ваз 2114.

Переделка ВАЗ2110 с.

С какой периодичностью менять топливный фильтр.

Замена топливно фильтра на "защёлках".

втягивающая трубка вставляется в оболочку фильтра... аккуратно удаляется вы...

Предупреждение Состояние фильтра тонкой очистки зависит от качества бензина...

Такого типа. а что за защелка??? она фильтр крепит к месту установки? или к...

Почему на ваз 2110 выдавливает масленный фильтр Проблема - ВАЗ-2112.

Инструкция по замене топливного фильтра на ВАЗ 2110.

Снятие топливного фильтра карбюратора Ваз-2110-1.

Переделка ВАЗ2110 с.

...снимаем соединительный наконечник трубки топливопровода с выходного патр...

Система питания двигателей ВАЗ-21114 и ВАЗ-21124.

(Стрелка - это направление движения топлива в системе).

Как заменить масляный фильтр?

Ключом "на 10" отворачиваем стяжной болт хомута крепления топливн...

Топливный фильтр тонкой очистки ваз 2112.

Снимаем топливный фильтр.

Система питания двигателей ВАЗ-21114 и ВАЗ-21124.

Через сколько менять топливный фильтир.

Что такое топливный фильтр.

Брызговик ВАЗ-21099 задний левый БРТ.

Замена топливного фильтра ВАЗ-2110 собственными силами.

Система питания двигателей ваз 21114 и ваз 21124 ваз 2110 2111.

2.17.1.3. Замена топливного фильтра.

3. Ослабьте затяжку гаек крепления наконечников шлангов к топливному фильтр...

Замена топливного фильтра автомобиля ВАЗ 2110.

Топливного фильтр ВАЗ 2114.

Новый фильтр тонкой очистки.

Замена топливной магистрали ваз 2110 своими руками.

vaz-2110.net

Как самостоятельно поменять топливный фильтр?



Представьте, что Вы едете по шоссе, как вдруг большая фура выезжает на дорогу. Вы нажимаете на газ, чтобы дать место грузовику, но тут Вы чувствуете, автомобиль начинает троить. Вы возвращаетесь домой и благополучно забываете об этом. А месяц спустя машина глохнет на светофоре. Вам все-таки удается завести ее и кое-как доехать до дома, но в этот раз Вам уже интересно, что же произошло.


Такая неисправность может возникнуть по многим причинам, но, скорее всего, во всем виноват забитый топливный фильтр. При забитом топливном фильтре автомобиль может и вовсе не заводиться. В то время как производители заявляют, что топливного фильтра должно хватить на весь срок эксплуатации автомобиля, многие автомеханики рекомендуют менять его каждые 12 000 миль (19 312 км) [источник: Chaikin].

Топливный фильтр находится между топливным баком и топливным насосом. Топливный насос подает топливо в двигатель, топливный фильтр задерживает все сторонние примеси, которые могут забить форсунки и препятствовать нормальной работе автомобиля.

Если Вы стараетесь сэкономить в нынешние трудные времена, то, скорее всего, сами выполняете мелкий ремонт, который раньше бы доверили профессионалам. Итак, насколько же сложно поменять топливный фильтр по шкале от "вставить прикуриватель" до "перебрать двигатель"? Ответ на этот вопрос зависит от того, какой у Вас автомобиль. С некоторыми автомобилями все просто, а вот в других фильтр может являться частью более сложных систем, и его замена требует опыта и знаний. Car Care Council, некоммерческая организация, которая помогает водителям правильно заботиться о своих автомобилях, советует доверить замену фильтра профессионалам, если он находится в труднодоступном месте [источник: Car Care Council].

Дальше мы расскажем о том, какие инструменты Вам понадобятся для замены топливного фильтра.

Инструменты для замены топливного фильтра

Для замены топливного фильтра обычно требуются простые инструменты, такие как гаечный ключ, торцевой ключ, отвертка и плоскогубцы. Помимо этого, Вам могут понадобиться и другие инструменты в зависимости от способа установки фильтра на топливопроводе. Например, если фильтр имеет резьбовое соединение, то Вам потребуется ключ с открытым зевом или трещотка и торцевой ключ. Если фильтр установлен на защелках, то Вам будет достаточно плоскогубцев. Также может пригодиться фонарь, особенно если фильтр установлен в труднодоступном месте.

В зависимости от марки автомобиля, Вам могут понадобиться специальные инструменты для снятия топливного фильтра. Например, в некоторых моделях GM, Ford и Mazda, топливный фильтр имеет пружинный фиксатор, для снятия которого требуется специальный инструмент. Мы также рекомендуем ознакомиться с инструкцией по обслуживанию или найти информацию в Интернете для подготовки необходимых инструментов. Наконец, заранее приготовьте чистящие средства, чтобы навести порядок, когда Вы закончите.

Да, и самое главное, не забудьте купить новый топливный фильтр. Топливные фильтры производятся различными компаниями, и Вы без проблем можете купить его в ближайшем магазине запчастей. Попросите продавца-консультанта помочь подобрать Вам соответствующий фильтр, для этого нужно знать год выпуска и модель, иначе фильтр может не подойти.

Самыми распространенными производителями топливных фильтров являются ACDelco, Fram и Motorcraft. Стоимость нового топливного фильтра составляет от $5 до $50. Большинство фильтров стоит не дороже $15, что явно дешевле, чем замена топливного насоса посреди дороги. К сожалению, не во всех автомобилях используются заменяемые топливные фильтры. В некоторых моделях, фильтры встроены в топливный бак, топливный насос или другие узлы, и если фильтр пора менять, то необходимо производить замену всего узла.


Подготовка автомобиля к замене топливного фильтра

Независимо от сложности выполнения предстоящей работы, необходимо всегда в первую очередь думать о технике безопасности. Даже если Вы все будете выполнять аккуратно, при замене фильтра выделяются легковоспламеняющиеся газы и выливается небольшое количество топлива. По этой причине необходимо производить ремонт в хорошо проветриваемом помещении и сразу же вытирать капли топлива. Лучше всего менять фильтр на улице, т.к. пары топлива тяжелее воздуха, и они могут накапливаться в закрытом помещении, что может привести к возникновению пожара.

Помимо этого, необходимо надевать защитные очки и одноразовые нитриловые перчатки во избежание попадания бензина в глаза через кожу рук. Нитриловые перчатки стоят дороже латексных, однако они лучше защищают от впитывания таких растворителей, как бензин, и идеально подходят для данной работы. Конечно же, не рекомендуется курить и работать вблизи открытого огня, например горелки, при работе с компонентами топливной системы автомобиля. На всякий случай, следует позаботиться о наличии огнетушителя.

В зависимости от месторасположения топливного фильтра Вашего автомобиля, также может понадобиться домкрат. В этом случае, необходимо поставить автомобиль на ручной тормоз и поставить под колеса опоры, чтобы обеспечить контакт с поверхностью пола. При работе под машиной, Вам меньше всего захочется, чтобы она внезапно поехала. Рекомендуем Вам посмотреть в руководстве по техническому обслуживанию автомобиля наиболее безопасное место установки домкрата. После подъема машины на нужную высоту, необходимо использовать опоры вместо домкрата. В противном случае, существует риск падения автомобиля, в течение работы под ним. После установки опор, автомобиль будет готов к обслуживанию. Далее мы подробно расскажем, как правильно менять топливный фильтр.


Демонтаж старого топливного фильтра



 Топливный фильтр может быть расположен возле топливного бака или ближе к двигателю.

Обычно фильтр на топливопроводе имеет два крепления - со стороны впуска и со стороны выпуска, вся конструкция в сборе закреплена кронштейном. Топливный фильтр в Вашем автомобиле может быть установлен на любом участке топливопровода, т.е. как у топливного бака, так и под капотом.

После того, как Вы найдете фильтр, необходимо стравить давление в топливопроводе; в противном случае, топливо разольется повсюду, что создаст угрозу пожара и беспорядок на рабочем месте. Стравить давление можно несколькими способами, однако проще всего вытащить предохранитель топливного насоса и подождать, когда двигатель заглохнет.

После этого нужно отсоединить отрицательную клемму аккумулятора для того, чтобы избежать случайного воспламенения паров топлива. Затем осмотрите топливный фильтр для того, чтобы определить способ его крепления на топливопроводе. В некоторых случаях фильтр крепится при помощи защелок. Также возможно его крепление при помощи барашковых болтов или других крепежей. Убедитесь, что Вы запомнили, где были установлены шайбы и уплотнительные кольца. Несмотря на то, что в комплекте с новым топливным фильтром идут все необходимые крепежи, нужно правильно их установить.

Перед началом демонтажа топливопровода, фильтр необходимо обернуть ветошью во избежание вытекания топлива. После отсоединения топливопровода, извлеките топливный фильтр, сняв его с кронштейна.


Установка нового топливного фильтра

Теперь все готово для установки нового топливного фильтра. На большинстве фильтров имеется указатель в виде стрелки для определения правильного направления установки, так что убедитесь, что Вы не поставили фильтр задом наперед. В некоторых автомобилях фильтр не встанет при неправильном его расположении, что исключает возможность ошибки. В других автомобилях потребуется проследить топливопровод для определения того, какой патрубок ведет к двигателю, а какой к топливному баку. Но гораздо проще будет обратить внимание на то, как был установлен старый фильтр и установить новый точно также.

После закрепления фильтра на кронштейне, подключите топливопровод с использованием новых крепежей, идущих в комплекте с фильтром. Если Вы захотите использовать старые защелки, необходимо помнить, что со временем они могут ослабнуть и не обеспечить надлежащее крепление фильтра к топливопроводу.

Говоря о топливопроводе, не забудьте проверить целостность линий, при наличии трещин, необходимо произвести их замену. После установки нового топливного фильтра просто вставьте предохранитель топливного насоса, подключите отрицательную клемму аккумулятора и заведите двигатель. Автомобиль не всегда заводится с первого раза, так что не стоит пугаться. При замене фильтра, давление в топливопроводе было стравлено, поэтому может понадобиться несколько попыток завести двигатель, прежде чем давление будет нагнетено и автомобиль заведется.

После этого, убедитесь в отсутствии протечек, вытрите разлитое топливо и похвалите себя за успешное обслуживание топливной системы Вашего автомобиля.
Читайте другие наши статьи для получения советов по уходу за автомобилем.


Источник: http://auto.howstuffworks.com/under-the-hood/vehicle-maintenance/change-fuel-filter4.htm

www.exist.ru

Принцип работы, устройство, расположение и замена топливного фильтра

Любая автомобильная силовая установка: и дизельная, и бензиновая — функционирует за счет преобразования энергии, выделяемой при сгорании горючей смеси во вращательное движение коленчатого вала. Топливо, как часть горючей смеси, подается в цилиндры силовой установки с помощью сложной системы подачи горючего – системы питания.

Устройство топливного фильтра автомобиля в распиле

Чтобы обеспечить правильную работу системы питания, а также минимизировать возможность выхода данной системы из строя, топливо должно быть очищенным от всевозможных механических примесей.

Для чего нужно менять топливный фильтр

Содержание статьи

В бензиновом карбюраторном силовом агрегате данные примеси могут забить топливные каналы в карбюраторе, из-за чего возможны перебои в работе силовой установки. Помимо того механические примеси обладают абразивным свойством, поэтому они могут со временем повредить некоторые элементы карбюратора.

Наличие примесей в бензине более не желательно, если у автомобиля система питания – инжекторная. Бензин в такой системе в цилиндры поступает под давлением и дозировано. Дозировка бензина в такой системе производится форсункой. А в конструкции форсунки имеются взаимодействующие между собой детали с высокой точностью обработки – прецизионные пары. Так вот, примеси в бензине со своим абразивным свойством могут привести либо к повреждению поверхности данных пар, либо же к заклиниванию данных деталей между собой, что приводит к выходу форсунки из строя.

Так примерно выглядит топливный фильтр при пробеге в 30.000 км.

Самым требовательным к чистоте топлива является дизельная система питания. У данной системы питания прецизионные пары имеются не только в форсунках, но и в топливном насосе высокого давления, поэтому наличие примесей может вывести из строя и форсунки, и насос. Поэтому в конструкцию любой системы питания включены топливные фильтры.

Какие бывают топливные фильтры, их виды и устройство

Топливный фильтр – элемент системы питания, производящий дополнительную чистку топлива от имеющихся в нем примесей. Обычно в каждой системе питания имеется несколько топливных фильтров с разным уровнем степени очистки горючего (фильтры грубой и тонкой очистки).

Топливный фильтр для грубой очистки позволяет чистить топливо от примесей с размером до 0,1 мм. Обычно такие фильтры представляют собой сетку, выполненную из латуни. Часто на автомобили такую сетку устанавливают в нескольких местах. Так, зачастую первым фильтром является сетка, установленная в горловине бака. Обычно сетка в горловине имеет сравнительно крупные ячейки и предназначена для удержания особо крупных загрязняющих частиц.

В карбюраторных системах питания устанавливается еще одна сетка на топливозаборнике. Эта сетка уже имеет значительно меньшие ячейки и позволяет отделить от топлива средние примеси.

В некоторых карбюраторах (Солекс) часто встречается еще одна сетка с уже малыми ячейками. Устанавливается она во впускном штуцере.

В инжекторных двигателях топливный фильтр грубой очистки тоже представлен в виде сетки, но она включена в конструкцию бензонасоса, установленного непосредственно в баке.

Некоторые топливные системы, в большинстве дизельные, помимо сеток, выполняющих роль фильтра грубой очистки, оснащаются еще и фильтром-отстойником. Данный фильтр тоже предназначен для удаления крупных загрязняющих частиц.

Фильтры тонкой очистки позволяют очищать горючее от примесей размером до 0,001 мм. В разных топливных системах он располагается по-разному. Так, в карбюраторной системе он устанавливается в топливную магистраль между топливозаборником и бензонасосом. В инжекторных двигателях «тонкий» фильтр находится между топливным насосом и рампой. У дизеля этот фильтр обычно располагается между фильтром-отстойником и насосом высокого давления.

Фильтры грубой очистки топлива, поскольку они предназначены для улавливания крупных примесей, обычно имеют разборную конструкцию, что позволяет произвести их промывку. Каждую из латунных сеток, установленных в систему питания можно извлечь, промыть и установить обратно. Фильтр-отстойник, с любым видом конструктивного исполнения, можно разобрать, промыть и он будет работать дальше. Правда, в некоторых фильтрах-отстойниках устанавливается фильтрующий элемент, который в зависимости от материала исполнения либо заменяется, либо промывается и устанавливается обратно.

Виды топливных фильтров тонкой очистки

Фильтры, предназначенные для тонкой очистки топлива, бывают двух видов: разборные и неразборные. Разборные фильтры обычно устанавливаются в дизельных системах питания, хотя встречаются у двигателей с такой системой питания и неразборные фильтры.

Поскольку дизельные системы питания очень требовательны к качеству горючего, то и «тонкие» фильтры там заменяются значительно чаще, чем в бензиновых. Обычно топливный фильтр состоит из корпуса, в который помещен фильтрующий элемент. Замена топливного фильтра разборной конструкции производится путем разборки фильтра с последующей заменой фильтрующего элемента.

Неразборные конструкции фильтра применяются чаще на бензиновых топливных системах. В бензиновых двигателях замена топливного фильтра производится реже, чем у дизеля. Обычно такой фильтр просто отсоединяется от системы питания и на его место устанавливается новый.

В любом случае, чтобы силовая установка работала без сбоев, требуется своевременная замена топливного фильтра.

Где находится топливный фильтр

Перед тем как произвести обслуживание топливной системы, нужно узнать, где находится фильтр. Сеточные фильтры, как уже сказано, имеют определенные точки установки, поэтому найти их не сложно.

Топливный фильтр на Ладе Приоре. Стрелка показывает в каком направление ставится фильтр

Фильтры-отстойники в любом авто находятся недалеко от  бака. Узнать, где находится топливный фильтр отстойник, можно, проследив за топливными патрубками, ведущими от бака, они в любом случае приведут к этому фильтру.

Найти «тонкий» фильтр в авто с карбюраторной системой тоже не составит труда. Этот фильтр обычно размещается в подкапотном пространстве. Он устанавливается в подводящий топливный трубопровод, ведущий к бензонасосу.

Фильтр тонкой очистки у авто с инжекторной системой часто устанавливается в самом баке или же возле него. То есть, чтобы понять, где находится топливный фильтр у авто с данной системой питания, достаточно загнать авто на смотровую яму. Если возле бака его не видно и топливопроводы ведут из бака напрямую в подкапотное пространство, значит, фильтр установлен в баке.

У дизельных силовых установок «тонкие» фильтры зачастую монтируются в подкапотном пространстве, недалеко от насоса высокого давления. Обнаружить его можно, проследив за топливопроводами, ведущими от него. Входящий в насос патрубок всегда идет от топливного фильтра.

avtomotoprof.ru

Где находится топливный фильтр в автомобиле

Количество автомобилей на дорогах нашей страны с каждым годом увеличивается – это машины отечественных и зарубежных производителей с различными видами используемого топлива. И каждое из транспортных средств оснащено топливным фильтром. Сегодня мы расскажем, где находится топливный фильтр в автомобилях, использующих для работы бензин и дизель, а также имеющих карбюраторный или инжекторный силовой агрегат.

Зачем ставят топливный фильтр

Фильтрующий элемент является одной из важнейших деталей в топливной системе любого авто. Благодаря качественной работе топливного фильтра в двигатель подается очищенное топливо. Отсеивая всевозможные загрязнения в топливной смеси, фильтрующий элемент обеспечивает эффективную и стабильную работу силового агрегата, а главное продлевает срок его эксплуатации.

Расположение топливного фильтра

Каждый автомобилист должен знать, где стоит топливный фильтр. Поскольку это позволит обеспечить регулярную проверку элемента на сохранение рабочих характеристик и его своевременную замену в случае необходимости.

О самостоятельной замене фильтрующего элемента мы рассказывали в статье «Как заменить топливный фильтр».

Если топливо, заливаемое в машину, не отличается идеальным качеством, то возрастают риски попадания в силовой агрегат инородных тел – мельчайшие частицы краски, грязи и ржавчины. А это приводит к быстрому износу насоса топливной системы и форсунок, обеспечивающих корректный впрыск топливной смеси. Качество заливаемого топлива влияет и на количество установленных в системе фильтров. Так, автомобили с бензиновым двигателем оборудуются одним ТФ, а для дизельных моторов предусмотрено два таких элемента.

Расположение фильтрующего элемента определяется типом двигателя и используемого топлива, ниже мы более подробно остановимся на этом. А сейчас уточним, что фильтр расположен на пути движения топлива из бака к двигателю и может иметь различную конструкцию.

Виды ТФ

Как уже говорилось выше, разновидность установленного в машине фильтрующего устройства зависит от типа силового агрегата. На сегодняшний день в транспортные средства с карбюраторным или инжекторным двигателям ставят бензиновый фильтр, автомобили с дизельным двигателем оборудуются фильтрующими устройствами другой системы.

Топливный фильтр карбюратора

Существуют такие разновидности фильтрующих устройств:

  1. Топливный фильтр карбюраторного двигателя. В данном типе силового агрегата нагнетается сравнительно низкое давление внутри системы. Топливо идет по резиновым бензошлангам. В этих моторах устанавливается металлическое либо пластмассовое фильтрующее устройство. Фильтр оборудован двумя трубками, работающих на впуск и выпуск топлива. Шланг топливного элемента крепится к фильтру двумя надежными зажимами.
  2. Фильтрующий элемент инжектора. Такой силовой агрегат отличает электронный впрыск горючего отдельно во все цилиндры. Топливо постоянно находится в системе под высоким давлением. Именно поэтому инжекторная система имеет металлический топливопровод, а фильтрующее устройство выполняют из стали и иных легкосплавных материалов и, его обычно оснащают соединением резьбового типа.
  3. Фильтр дизельного мотора. Не является секретом, что отечественное дизтопливо не отличается достойным качеством и имеет большое количество всевозможных примесей, поэтому оно должно тщательно очищаться прежде, чем поступать в силовой агрегат. Не меньшая опасность для двигателя исходит от парафинов, которые, кристаллизуясь, засоряют самые малые зазоры у деталей системы. Вот почему на многих автомобилях с дизельным ДВС устанавливают 2 фильтра – главный ТФ и вспомогательный. Это позволяет добиться стопроцентной очистки рабочей смеси от воды и практически полной ее очистке от разнообразного «мусора».
Топливный фильтр дизеля

Месторасположение фильтрующего устройства

От того, каким видом топливной системы оборудовано транспортное средство, зависит и место установки фильтра. Если говорить в целом, то фильтрующее устройство может быть расположено либо в моторном отсеке, либо в нише под днищем авто. Но для каждого типа топливной системы существует определенное место установки ТФ. Остановимся на этом более подробно.

Автомобили с карбюраторной системой

В настоящее время автомобилестроители не устанавливают данные системы на свою продукцию. Однако огромное количество российских автомобилистов продолжают использовать автомобили именно с такой топливной системой. Схема фильтрации данной системы крайне проста – в ней имеется 1 линейный топливный фильтр неразборного типа. Он расположен между карбюратором и бензобаком. Фильтрующее устройство отсеивает только «крупные» частицы размером больше 20мк. Бесспорным преимуществом фильтра такой системы является корпус, выполненный из прозрачного нейлонового материала. Это позволяет постоянно держать под контролем степень его загрязненности.

Авто с инжекторным двигателем

Аналогично фильтрующий элемент расположен и в системах инжекторного типа. Но поскольку такая система гораздо чувствительнее к загрязнениям (в сравнении с карбюраторным аналогом) качество очистки топлива имеет огромное значение. Тут металлический фильтр не «пропускает» к двигателю частицы размером более 5 мк. Кроме того, данное устройство задерживает воду.

Система фильтрации в таких автомобилях состоит из нескольких ступеней. Для грубой очистки ставится особая сетка, которая расположена в топливозаборнике бензобака. Сетка имеет очень маленькие ячейки, а потому возможность прочистить ее при засорении исключена.

На следующей ступени фильтром тонкой очистки задерживается вода, содержащаяся в топливной смеси. В случае недостаточной степени очистки при эксплуатации автомобиля намного увеличивается расход топлива, работа мотора станет нестабильной, а старт силового агрегата — неуверенным.

Топливный фильтр инжектора

Дизельная топливная система

В таком варианте фильтрующий элемент находится в самой высокой точке топливной системы. Дизельный фильтр задерживает пузырьки воздуха, мешающие подаче горючей смеси.

Сегодня дизельные моторы – это сложная и тонкая конструкция, здесь горючее распыляется и подается более точно, что становится возможным благодаря четкому дозированию. Обычно, фильтрующая система дизельных двигателей имеет несколько ступеней очистки. Она состоит из сетки на топливозаборнике, сепаратора (фильтра-отстойника), а также фильтров тонкой и грубой фильтрации. Некоторые системы умеют определять наличие конденсатов в топливной смеси – превышение установленного значения обозначается миганием лампочки на приборной панели. Для исключения конденсата и воздуха в системе специалисты советуют заливать топливный бак под завязку.

Регулярность замены ТФ

Часто случаются ситуации, когда мотор начинает «подтраивать» при добавлении газа. Если своевременно не отреагировать на это, то в ближайшем будущем начинает глохнуть двигатель. И тогда автовладелец начинает искать причины данного сбоя. Причины, разумеется, могут быть самыми различными, но скорее всего, к этому привело засорение ТФ. Многие автопроизводителей заверяют, что период эксплуатации этого элемента равняется периоду использования машины, хотя на практике доказано, что это не так, и фильтрующий элемент необходимо заменять после 20 000 км пробега.

Топливный фильтр

Если вы хотите увеличить срок стабильной и эффективной работы автомобильного двигателя, то не стоит забывать о таком небольшом, но крайне важном элементе топливной системы, как фильтрующее устройство! Своевременная замена фильтра избавит вас от дорогостоящего ремонта.

Facebook

Twitter

Вконтакте

Google+

tolkavto.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
