Наконечники рулевой тяги – важный элемент рулевого механизма
27.09.2013 #Наконечник рулевой тяги # Тяга рулевая
Наконечники рулевой тяги – важный элемент рулевого механизмаКлючевым элементом системы рулевого управления является наконечник рулевой тяги. От исправности этого механизма, который отвечает за повороты колес, зависит не только возможность комфортного управления автомобилем, но и безопасность водителя и пассажиров. Поэтому при первых признаках, указывающих на неполадки наконечника, необходимо делать диагностику и ремонт.
Система рулевого управления считается одним из важнейших элементов любого современного автомобиля. Чтобы обеспечить безопасную и комфортную езду, независимо от того, в каких дорожных условиях автомобиль осуществляет передвижение, все детали системы рулевого управления должны работать слаженно и бесперебойно.
Рулевые тяги, которые оборудуются специальными рулевыми наконечниками, а также поворотные рычаги, являются ключевым элементом всего рулевого механизма. Рулевые тяги предназначены для того, чтобы обеспечивать подвижность элементов привода рулевого управления. Только если эти механизмы будут полностью исправны, можно быть уверенным в бесперебойной работе рулевого управления.
Принцип работы рулевой тяги
Рулевая тяга осуществляет передачу усилий с руля на колеса. Главная функция состоит в том, чтобы осуществлять управление поворотами колес. Именно наконечник рулевой тяги отвечает за способность автомобиля совершать необходимые маневры, обеспечивая соответствующий угол поворота ведущих колес. Таким образом, водитель получает возможность управлять автомобилем комфортно и легко.

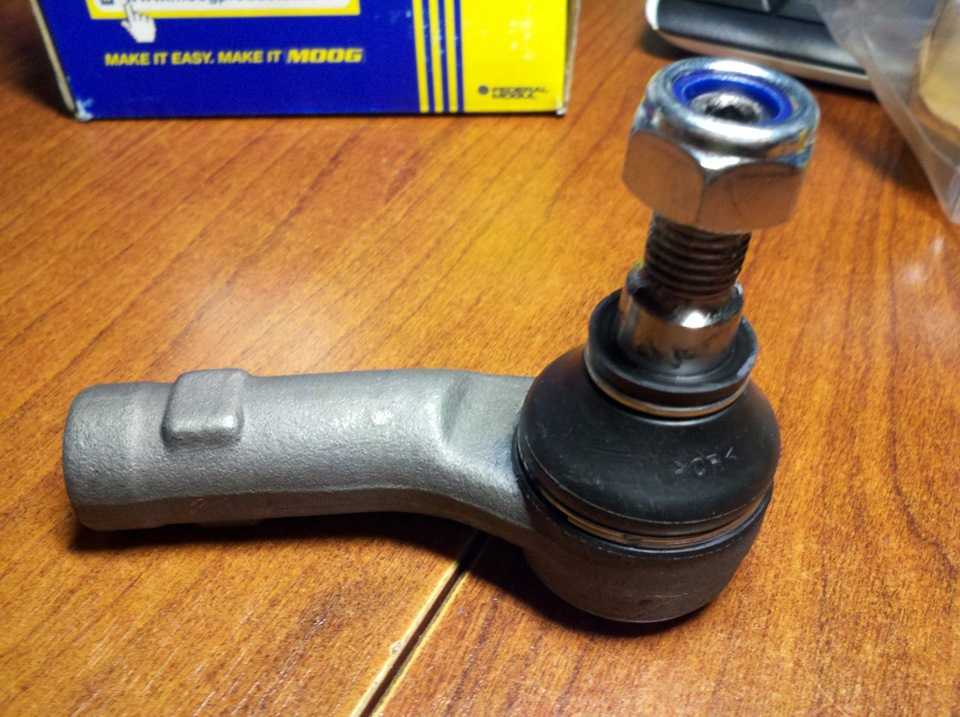

Наконечник рулевой тяги включает в себя такие составные элементы, как шаровой палец, корпус, полимерный подшипник, пыльник. Стоит заметить, что существуют универсальные наконечники рулевой тяги, которые одинаковы для любых колес.
Но могут быть и отличия, которые зависят от того, подводится наконечник рулевой тяги к левому или к правому колесу.
Из-за чего возникают неисправности наконечника рулевой тяги?
Неисправности наконечника могут быть вызваны сбоями в функционировании системы рулевой тяги в целом. Вышедшие из строя наконечники рулевой тяги вызывают сложные неполадки в работе всей системы рулевого управления. Это, в свою очередь, начнет угрожать безопасности езды на данном автомобиле, так как водителю станет сложно контролировать ситуацию, выбирая необходимую траекторию движения.
Чтобы избежать серьезных проблем, которые могут вылиться не только в дорогостоящий ремонт, но и будут угрожать безопасности водителя и пассажиров, важно своевременно диагностировать наконечники рулевой тяги на наличие неполадок. Если возникает необходимость, наконечники подлежат срочной замене.
Наконечники рулевой тяги имеют определенный срок службы, который зависит от многих факторов. В первую очередь на длительности бесперебойной работы наконечников сказывается качество дорожного покрытия, в условиях которого эксплуатируется машина.
Конечно, не стоит недооценивать важность стиля вождения.
Постоянная езда по плохим дорогам губит не только подвеску автомобиля, но и отрицательно сказывается на состоянии рулевого наконечника, который выходит из строя значительно быстрее, чем полагается. Если же брать во внимание средние показатели, то можно сказать, что наконечник рулевой тяги должен поддерживать бесперебойную работу системы рулевого управления на протяжении 40 тысяч километров.
Как выявить неисправности рулевого наконечника?
Любого водителя должен насторожить резкий стук, который возникает при езде по выбоинам, какими бы маленькими они не казались на первый взгляд. Кроме этого, в педали газа начинает чувствоваться отдача. Подобные признаки должны насторожить водителя и стать причиной диагностики системы рулевого управления, которую необходимо произвести немедленно. Если при проверке рулевой тяги обнаруживается люфт, значит, наконечник рулевой тяги неисправен. В таком случае необходимо его отремонтировать, если это возможно, или заменить.
Замена наконечника рулевой тяги
Качественно заменить наконечник рулевой тяги смогут лишь опытные мастера. Конечно, при наличии знаний и набора подходящих инструментов замену наконечника можно осуществить самостоятельно. Для этого нужно произвести следующие действия:
– В первую очередь, необходимо очистить кронгайки, при помощи которых наконечник крепится к поворотному рычагу и к рулевой тяге;
– От поворотного рычага отсоединяется рулевая тяга;
– Чтобы проще было устанавливать схождение колес, при отсоединении наконечника рулевой тяги подсчитывается количество поворотов;
– После замены наконечника рулевой тяги обязательно проверяется и при необходимости регулируется угол установки колес.
Другие статьи
#Планка генератора
Планка генератора: фиксация и регулировка генератора автомобиля
14.
09.2022 | Статьи о запасных частях
В автомобилях, тракторах, автобусах и иной технике электрические генераторы монтируются к двигателю посредством кронштейна и натяжной планки, обеспечивающей регулировку натяжения ремня. О планках генератора, их существующих типах и конструкции, а также выборе и замене этих деталей — читайте в статье.
#Переходник для компрессора
Переходник для компрессора: надежные соединения пневмосистем
31.08.2022 | Статьи о запасных частях
Даже простая пневматическая система содержит несколько соединительных деталей — фитингов, или переходников для компрессора. О том, что такое переходник для компрессора, каких типов он бывает, зачем необходим и как устроен, а также о верном подборе фитингов для той или иной системы — читайте в статье.
#Стойка стабилизатора Nissan
Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»
22.06.2022 | Статьи о запасных частях
Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами).
Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.
#Ремень приводной клиновой
Ремень приводной клиновой: надежный привод агрегатов и оборудования
15.06.2022 | Статьи о запасных частях
Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.
Вернуться к списку статей
для чего нужны, устройство, работа
Автор: Trip | 2016-09-11
Система рулевого управления любого транспортного средства имеет сложную конструкцию. Изменение траектории движения автомобиля и поворот колес обеспечивается взаимосвязью нескольких элементов, в число которых входят рулевые наконечники.
Они функционируют по принципу шарового шарнирного соединения, обеспечивая связь рулевой тяги с поворотным кулаком.
Несмотря на свою прочность, деталь не обладает большим ресурсом эксплуатации, и подлежит замене каждые 35-40 тыс. км пробега. Именно это условие является залогом корректного и бесперебойного функционирования механизма рулевого управления.
Для чего предназначен наконечник рулевой тяги?
В конструкции системы управления автомобиля деталь предназначается для передачи усилия от рулевой колонки к поворотной колесной паре посредством изменения угла соприкосновения. Поэтому этот элемент выглядит как обычный шаровой шарнир, который имеет подвижные детали. В зависимости от конструкционных особенностей рулевой трапеции на транспортном средстве может быть установлено до шести таких деталей.
Итак, разобравшись, для чего нужен рулевой наконечник, переходим к изучению его устройства. Без этого невозможно полностью понять рабочий принцип элемента.
Конструкционные особенности и устройство
Рулевые наконечники постоянно подвергаются высоким нагрузкам, поэтому они имеют простую и прочную конструкцию, работа которой построена по принципу обеспечения взаимосвязи и перераспределения усилия между элементами системы управления транспортным средством.
Говоря проще, они выступают в роли связующего звена между рулевым приводом и управляемыми колесами, обеспечивая необходимый угол их поворота.
Конструкция наконечников представлена следующими частями, каждая из которых выполняет свои функции:
- Корпус в середине которого находится полуось.
- Крепежный элемент, выполненный в виде шарового пальца с резьбовым соединением.
- Тефлоновый вкладыш, который фиксирует палец в посадочном месте и препятствует его перемещению. Благодаря этому обеспечивается надежное соединение наконечника с поворотным кулаком.
- Крепежная гайка шарового пальца.
- Защитная крышка корпуса, которая не позволяет сторонним частицам проникать внутрь шарового шарнира детали, предохраняя его от повреждения.
- Неопреновый чехол для защиты механизма со стороны расположения пальца.
- Стопорное кольцо чехла для его фиксации.
- Пружина соединяющая корпус детали с чехлом.
Практически все детали имеют подобное устройство, при этом они могут различаться лишь своими размерами (зависит от модели транспортной техники), и материалами изготовления их составных элементов.
Распространенная неисправность наконечников рулевых тяг
На новых транспортных средствах рулевые наконечники очень редко выходят из строя, равносильно, как и, на автомобилях с пробегом при установке новой детали. Поскольку элемент находится в исправном состоянии, его тефлоновый вкладыш еще не разрушен, следовательно, он плотно фиксирует палец, полностью исключая люфт. Интенсивная эксплуатация автомобиля вызывает естественный износ вкладыша, из-за чего он уже не может удерживать шаровый палец, что является причиной возникновения люфта наконечника и ухудшения управления.
Важно! Пренебрежение своевременной заменой неисправного наконечника обязательно приведет к повреждению рулевой тяги. Не трудно представить, к чему это может привести во время движения на большой скорости. Поэтому, неисправная деталь подлежит срочной замене.
Признаки повреждения
Диагностические мероприятия необходимо проводить как только были выявлены первые признаки ухудшения управления транспортного средства, поскольку это является прямым свидетельством выхода из строя одного либо нескольких наконечников.
Помимо этого, следует обратить внимание на глухой звук в передней части автомобиля во время выполнения маневров и возникновение ощутимой вибрации рулевого колеса, особенно во время движения по дорогам с плохим покрытием.

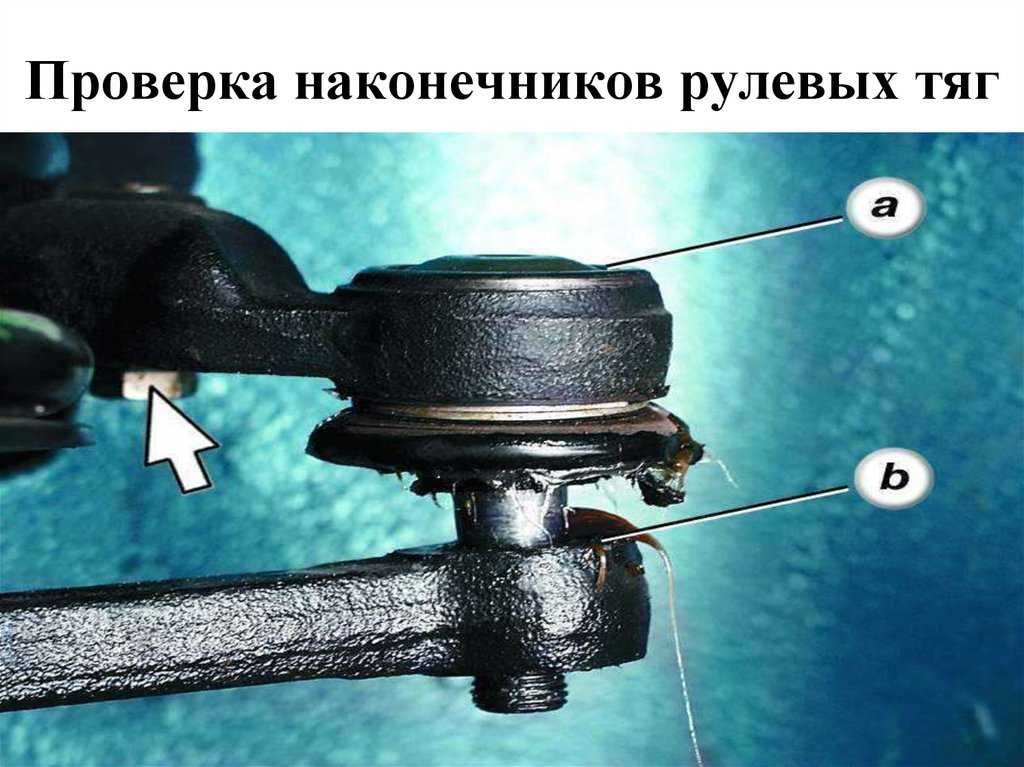

Выполнить проверку исправности наконечников можно и самостоятельно. Для этой процедуры потребуется разве что помощь друга. А последовательность проведения ее такова:
- Автомобиль необходимо загнать на рампу, и затянуть стояночный тормоз.
- Чтобы определить наличие люфта, нужно покрутить рулевое колесо в разные стороны. В это время один человек находится под автомобилем и наблюдает за ходом наконечника.
- Помимо выявления люфта, следует проверить целостность пыльников, которые защищают шарнир, а также состояние затяжки всех резьбовых соединений.
Итог
Поскольку состояние покрытия наших дорог оставляет желать лучшего, наконечники рулевых тяг являются расходными элементами, которые подлежат обязательной замене после 35-45 тыс.
км пробега. После выполнения процедуры их замены необходимо обязательно сделать «сход-развал» на автомобиле. Отметим, что большинство наконечников выпускается ремонтопригодными, то есть, для восстановления их работоспособности достаточно заменить вкладыш из тефлона.
1 1 голос
Рейтинг статьи
Замена рулевых наконечников на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112
Добро пожаловать!
Рулевые наконечники – выполнены из прочного металла и отвечают за перемещение колёс у автомобиля, попробуем вкратце объяснить из чего же состоит рулевой механизм и как он работает, во-первых из руля который на вал надет, во-вторых вал крепится к рулевой рейки (Вернее входит в неё и зацепляется), в-третьих к рейки подсоединены две рулевых тяги и на концах этих тяг установлены наконечники (По одному на каждую тягу), при вращении руля рулевой вал вращается, а с ним и рулевая рейка перемещается, к рейки же подсоединены тяги, поэтому при перемещении рейки и тяги сдвигаются, ну и на тягах установлены рулевые наконечники, благодаря которым и осуществляется поворот колеса в нужную сторону, по этому принципу данные наконечники и работают, более подробнее со схемой рулевого механизма, если она вас заинтересует, вы можете ознакомиться на фотографии ниже, на которой рулевой вал указан под цифрой 23, рейка под цифрой 14, одна из рулевых тяг под цифрой 9 и сам наконечник одной из рулевых тяг, под цифрой 5.
Примечание!
Для замены этих наконечников рулевого механизма, запаситесь: Съёмником шаровых опор и всеми ключами которые присутствуют у вас в наборе!
Краткое содержание:
- Замена рулевых наконечников
- Дополнительный видео-ролик
Где находятся рулевые наконечники?
Они подсоединяются к телескопической стойки, при вращении руля они за эту стойку тянут и колесо тем самым поворачивается в сторону, чтобы наглядно вам было понятно где данные наконечники располагаются, взгляните на фотографию ниже, на которой один из наконечников при снятом колесе стрелкой указан.
Когда нужно менять рулевые наконечники?
Время от времени нужно производить осмотр днища, рулевого управления и всевозможных тяг которые в нём присутствуют, если вы вдруг заметите что резина на рулевых наконечниках потеряла своё свойство, стала очень жёсткой и чёрствой или если резина вообще порвалась, то в этом случае рекомендуем поменять данный наконечник на новый, если же окажется что резина в порядке но вам кажется что наконечник вот вот уже выйдет из строя, то попробуйте обхватить его рукой и попросите помощника по вращать рулевое колесо из стороны в сторону, если в наконечнике будут ощущаться удары, то он подлежит замене, симптомы вышедшего из строя наконечника таковы: Появление люфта в рулевом управлении и появление посторонних звуков (Как правило это стуки) в подвески, кстати, если помощника не найдёте, то можете вывесить колесо и покачать рулевой наконечник рукой, если он от усилия руки будет перемещаться, то в таком случае наконечник пришёл в негодность и подлежит замене, более подробно о том как провести эту операцию, смотрите в ролике ниже:
youtube.com/embed/3Vt7Qp4IMJc?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””/>Снятие:
1) Сперва снимите колесо с той стороны на которой нужно производить замену наконечника рулевой тяги (О том как снять колесо, читайте в статье: «Замена колеса на автомобиле»), как только колесо будет снято с автомобиля, выньте шплинт из отверстия при помощи рук или пассатижей как это на маленьком фото показано (Данный шплинт не даёт отвернуться корончатой гайки, при езде на автомобиле), когда шплинт будет вынут, открутите полностью корончатую гайку как это на основном фото показано и приготавливайте специальный съёмник для снятия шаровых опор с автомобиля.
Примечание!
При обратной установки нового наконечника, рекомендуем корончатую гайку завернуть динамометрическим ключом моментом 27,1-33,4 Н•м (2,8-3,4 кгс•м), если такого ключа нет, тогда либо его купите (Но стоит он не малых денег, но зато всегда пригодится), либо без него обычным ключом закрутите гайку и съездите потом в автосервис, они вам эту гайку закрутят как надо!
2) Теперь ослабьте затяжку стяжного болта (Указан красной стрелкой), за счёт которого и крепится наконечник к рулевой тяги, когда он чутка ослаблен будет, воспользуйтесь специальным съёмником шаровых опор и при помощи него, выньте наконечник из отверстия в поворотном кулаке и в завершение, начните вращать против часовой стрелки сам рулевой наконечник, до того, пока он полностью не отвернётся и не снимется.
Примечание!
Чтобы сохранить примерное схождение колёс и не ехать на регулировку схождения и развала, рекомендуем при отворачивании рулевого наконечника, считать сколько оборотов он сделает пока полностью не снимется с регулировочной вставки!
Установка:
Установка нового наконечника производится в обратном порядке снятию и не забудьте, если вы хотите сохранить прежнее схождение колёс, то в таком случае, обязательно заверните новый наконечник на прежнее количество оборотов и ещё кой что, регулировочную вставку на которую крепится наконечник, лучше всего смазать пластичной смазкой Литол-24 или какой ни будь ей подобной, после чего установите наконечник на своё место, корончатую гайку заверните с определённым моментом и законтрите её шплинтом, который в разные стороны после установки разведите, ну и стяжной болт затяните моментом 19,1-30,9 Н•м (2,0-3,1 кгс•м) и на этом установку нового рулевого наконечника можно считать оконченной.
Дополнительный видео-ролик:
Более подробно увидеть процесс по замене рулевых наконечников, можно в ролике, который размещён ниже:
Замена рулевого наконечника на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Добро пожаловать!
Рулевые наконечники – основа рулевой тяги, они выполнены в форме шарнира который запрессован в корпус, данный шарнир вставляется в отверстие поворотного рычага стойки и при повороте руля, этот шарнир двигает колесо в нужную вам сторону и тем самым автомобиль поворачивает.
Примечание!
Для замены наконечников, требуется запастись: Специальным съёмником который идёт специально для шаровых шарниров, а так же всеми ключами которые есть в вашем арсенале и пассатижами с отвёрткой!
Краткое содержание:
- Замена рулевого наконечника
- Дополнительный видео-ролик
Где находится рулевой наконечник?
Как мы уже сказали он состоит из корпуса и из шарового шарнира, шарнир же у наконечника вставлен в отверстие (Указан синей стрелкой), чтобы легко найти его, придётся снять колесо с автомобиля и взглянуть на телескопическую стойку, чуть ниже на фотографии было указано красной стрелкой, расположение наконечника рулевой тяги в ходовой части автомобиля.
Когда нужно менять рулевой наконечник?
У наконечника есть пыльник, для наглядности мы его указали зелёной стрелкой на фотографии выше, если данный пыльник будет порван, то сразу же не думая меняйте наконечник, даже если он ещё по вашему мнению находится в хорошем состоянии, то через некоторое время он всё же выйдет из строя и чум скорее вы его замене, тем будет лучше, при порванном пыльники в шарнир забивается грязь и вода попадает, из-за этого быстро вымывается смазка и вместо неё частички грязи появляются в шарнире, из-за этого появляется люфт у руля, он начинает вибрировать и автомобиль гораздо хуже начинает отзываться при повороте рулевого колеса у автомобиля.
Примечание!
Наконечники приходят в негодность из-за нескольких причин, первая это когда рвётся пыльник, вторая это от времени, вить при езде у шарового шарнира происходит трение между ним самим и отверстием в которое он вставляется (В стойку), ну и третья причина это недостаточное количество смазки которую толком не положил производитель или которая просто высохла и смылась от времени!
Примечание!
Прежде чем менять наконечник, убедитесь действительно ли именно это вашему автомобилю и нужно, для проверки наконечника на предмет люфта проделайте следующую операцию, загоните автомобиль на смотровую яму и возьмитесь рукой за рулевую тягу (На ней ещё рулевой наконечник находится) и пошатайте усилием руки рулевую тягу (Вниз, вверх), в то время когда шатать тягу будете, смотрите на шаровой шарнир рулевого наконечника, если он будет шататься (Люфт иметь) то в таком случае смените рулевой наконечник, в ближайшее время на новый (Другой наконечник, точно таким же образом проверьте), если оказалось такое что оба наконечника исправны и работают нормально, а люфт у руля всё равно присутствует, то смотрите на рулевую рейку возможно она виновата в этом люфте!
Снятие:
1.
Объясним кратко вить в замене рулевого наконечника нет ничего сложного, особенно когда под рукой есть съёмник, ну что же начнём, в начале снимите колесо (О том как снять колесо, читайте в статье: «Замена колеса на автомобиле») с автомобиля, затем возьмите смазку WD-40 или что то наподобие неё и очистите щёточкой гайку, которая крепит шарнир рулевой тяги к поворотному рычагу и взяв пассатижи, выньте шплинт которая не даёт этой гайки отвернуться (Он указан красной стрелкой), а когда он будет вынут, полностью открутите гайку и снимите её (Указана синей стрелкой) и при помощи спец. съёмника выпрессуйте палец шарового шарнира из отверстия в который он входит (см. маленькое фото) и затем ослабив гаечным ключом гайку (Указана зелёной стрелкой) за счёт которой наконечник к рулевой тяги крепится, выверните после чего наконечник провернув его рукой против часовой стрелки (При выворачивании обязательно подсчитывайте, сколько наконечник сделает оборотов, новый на точно такое же количество закручивайте).
Примечание!
Если вдруг вам будет нужно поменять пыльник у рулевого наконечника или набить в него по больше смазки, тогда снять будет нужно его следующим образом, сперва металлическое кольцо нужно будет снять вдоль пальца шарового шарнира (см. фото 1), затем поддев отвёрткой, снимите стопор который держит пыльник на шарнире (см. фото 2) и можете смело после чего снимать сам пыльник с шарнира и набивать в шарнир смазку, только обратно подсоединяйте пыльник так, чтобы он в паз встал и плотно закрепите его, чтобы под него не попала не грязь не влага!
Установка:
Наконечник на рулевую тягу ставится в обратном порядке снятию и чтобы развал не особо сбился, заверните его на прежнее обороты как это было сказано ранее.
Дополнительный видео-ролик:
Более подробно понять как производится замена рулевого наконечника на таком автомобиле как Лада девятой модели, вы можете в ролике, который расположен чуть ниже:
youtube.com/embed/emFFiWE3NI4?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””/>Замена наконечника рулевой тяги, порядок проведения работ
Замена наконечника рулевых тяг, рано или поздно, проводится на всех автомобилях. Как бы не было сложно устройство рулевого управления на разных моделях автомобилей, наконечники рулевых тяг присутствуют везде. А вот количество их может быть разным – от 4 до 6 штук.
Отсутствие данного узла привело бы к потере смысла наличия всего рулевого управления автомобиля, так-как только наконечники рулевых тяг могут предать поступательное усилие, передаваемое через механизмы, под определенным углом.
Передача поступательного движение под углом обеспечивают специальные подвижные элементы, которые используют в работе принципы шарнирного соединения.
Прежде чем проводить замену наконечника рулевой тяги, будет не лишним разобраться в его устройстве.

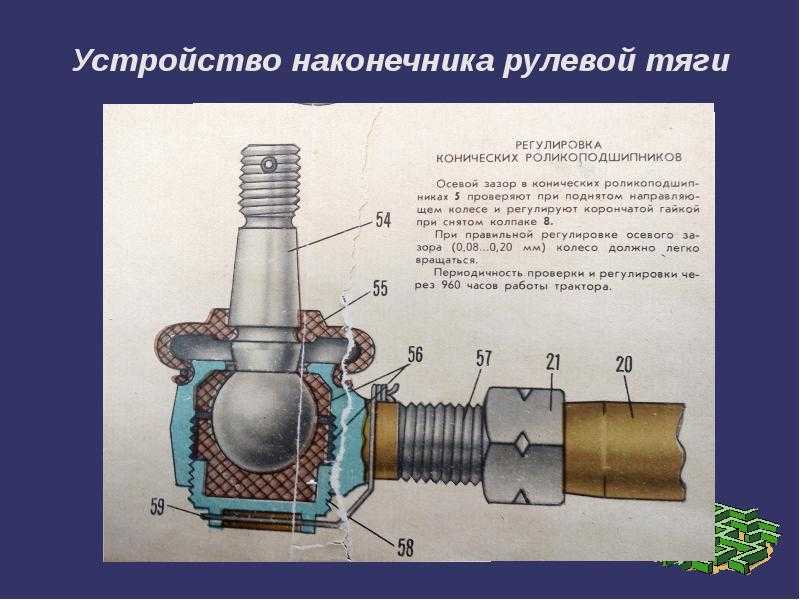

Устройство
Основные элементы:
- Вкладыш изготовленный из тефлона;
- Шаровый палец с нарезанной на нем резьбой;
- Корпус с крышкой;
- Пыльник;
- Гайка пальца.
Со временем износ тефлоновых вкладышей приводит к повышению люфта в тягах рулевого управления, а это значит уменьшается управляемость автомобиля, а это, в свою очередь, влияет на безопасность вождения.
Поэтому необходимо хотя бы раз через 10 – 50 тыс. км. пробега (в зависимости от того по каким дорогам Вы ездите), проводить диагностику рулевого управления и при выявлении люфта в наконечнике, срочно принимать меры, которые выражаются в полной его замене.
Так же такие работы проводятся при появлении ржавчины на деталях наконечников и при изгибе пальца, который может образоваться в результате мощного, неприятного для водителя, удара колесом об препятствие.
Порядок замены
Так как марок автомобилей много, порядок замены наконечника рулевой тяги разберем на наиболее популярных народных автомобилях ВАЗ 2108, 09, 099.
Подготовка.
- Для застопорения автомобиля воспользуйтесь ручным тормозом. Для надежности установите упоры под задние колеса;
- С помощью домкрата поднимите переднее колесо, подставьте упор в целях безопасности;
- Снимаем колесо;
- При необходимости очищаем все от грязи;
- При невозможности открутить гайку рулевой тяги воспользуйтесь жидкостью WD-40 или аналогичной автохимией.

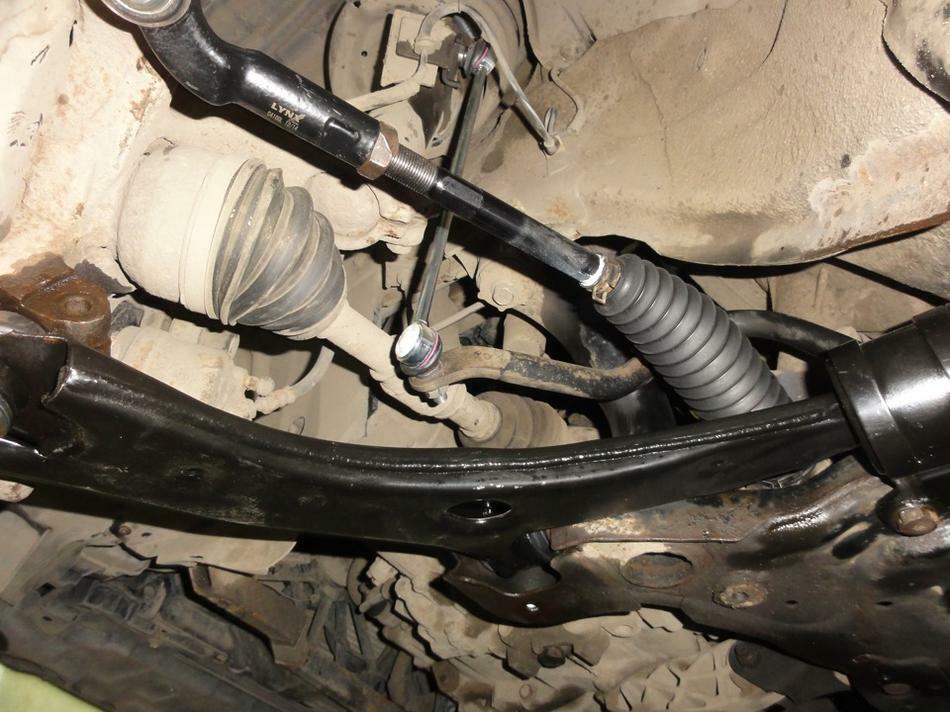

Замена наконечника рулевой тяги.
Освободите гайку, благодаря которой шаровая крепится к рулевой тяги, от фиксирующего шплинта.
Открутите указанную выше гайку.
Используя специальный съемник, выпрессуйте из поворотного кулака палец шаровой.
Рулевые тяги к рулевому механизму крепятся с помощью болтов. Болты сразу не заметны, так как они законтрены специальными стопорными пластинами. Чтобы до них добраться отогните данные пластины любым позволяющим это сделать инструментом.
В других моделях автомобилей стопориться болты могут по-другому.
Болт, благодаря которому крепится рулевая тяга, выворачивается полностью, а вот на втором болте только ослабляется затяжка.
Благодаря ослабленной затяжки второго болта Вы теперь сможете провернуть в сторону стопорную пластину и полностью отсоединить рулевую тягу.
На рулевой тяге можно заметить шестигранник. Зажмите его в тисках и ослабьте затяжку контргайки.
Наконечник рулевой тяги можно откручивать, но перед этим возьмите листок бумаги и ручку, чтобы записать количество оборотов или запомните их, а также поставьте метку где он был расположен, это важно.
Установите новый наконечник закрутив его на то же количество оборотов, которое Вы запомнили. Для точной установки воспользуйтесь меткой.
Замена пыльника
Не исправность пыльника приводит к быстрому выходу из строя шарнирного соединения, и как следствие всего наконечника рулевой тяги.
Поэтому важность своевременной замены пыльника очевидна. Данную работу можно проводить и без полного демонтажа рулевой тяги.
Для этого нужно снять уплотнительное кольцо.
Следующее идет пружинное кольцо, которое тоже снимаем.
Снимаем пыльник.
Удалите старый и нанесите новый слой смазки. Если Вы заметили проникновение грязи во внутрь шарнира, замените его, так как описано выше.
Перед установкой нового пыльника, заложите в него 0,5 его объема смазки (солидол, литол-24 и т. д.).
Установив пыльник, в тоже положение, что и находился старый, в обратном порядке установите пружинное кольцо, затем уплотнительное кольцо.
Рулевая тяга устанавливается на автомобили ВАЗ 2108, 09, 099 в обратной последовательности как снималась. При этом следует обратить внимание на усилия затягивания болтов, с помощью которых рулевые тяги крепятся к рулевому механизму (8 кгс-м).
Обязательно следует зафиксировать болты с помощью стопорной пластины.
Важно почитать: Замена пыльника внутреннего ШРУСа, популярных моделей автомобилей.
Замена наконечника рулевой тяги у опытного водителя, при наличии нужного инструмента (съемника, тисков, ключей), займет до 20 минут.
После этого не забудьте сделать развал схождение колес, хотя многие водителя игнорируют даные работы, что приводит к быстрому износу передних шин.
Замена наконечника рулевой тяги ВАЗ, своими руками — видео.
Рулевой наконечник и тяга Рено Дастер, артикулы для Duster, замена пыльника
Исправный механизм рулевого управления — залог безопасности при езде. Рулевой наконечник Рено Дастер играет в этом не последнюю роль. Время от времени он или вся рулевая тяга Renault Duster выходит из строя. При этом ухудшается управляемость, и возникает опасность попасть в ДТП. Следите за их состоянием и вовремя устраняйте все неполадки.
Содержание
- Признаки неисправности рулевых наконечников Дастер
- Диагностируем самостоятельно
- Артикулы
- Замена рулевых наконечников Duster
- Симптомы поломки рулевых тяг Дастер
- Артикулы
- Замена пыльника и рулевой тяги Duster
- Заключение
- Видео
Признаки неисправности рулевых наконечников Дастер
Причиной выхода из строя наконечников может стать неаккуратная езда по разбитым ухабистым дорогам. Но ещё чаще это происходит из-за повреждённых пыльников, через которые попадает грязь и вода, оказывая на деталь негативное воздействие. Каждый раз при проведении технического обслуживания Renault Duster проверяйте целостность всех пыльников и меняйте их, если обнаружили признаки разрушения.
Понять, что рулевым наконечникам Дастер требуется замена можно по ряду признаков:
- Duster неадекватно реагирует на движения руля;
- если во время движения отпустить руль, Duster начинает тянуть в сторону;
- со стороны передней подвески доносится посторонние шумы, стук и хруст, усиливающиеся при прохождении поворотов;
- во время езды по неровному асфальту на руле чувствуется отчётливое биение.
Отметим, что некоторые из озвученных выше признаков могут быть следствием совершенно других неполадок.
Поэтому, выявив подобные симптомы, проведите комплексную проверку состояния подвески.
Регламент технического обслуживания Дастер 1 поколения с артикулами запчастей в этом материале.
Диагностируем самостоятельно
Для проверки состояния рулевых наконечников Дастер не нужны глубокие технические знания и инструмент. Достаточно знать, где расположена нужная вам деталь и иметь доступ к нижней части Duster. Чтобы добраться до рулевых тяг, необходимо вывесить кроссовер на подъемнике, заехать на эстакаду или на яму в гараже. Можно, конечно, воспользоваться домкратом, но при этом позаботьтесь о безопасности, установив надёжные подпорки.
Если автомобиль, сорвавшись с домкрата, упадёт на вас, возможны опасные для жизни травмы.
Итак, добравшись до днища Renault Duster, найдите рулевые тяги и, руками, прикладывая значительное усилие, покачайте их вверх и вниз. Если почувствуете люфт — пора позаботиться о замене наконечников. Но не ошибитесь.
Убедитесь, что люфт исходит именно от пальца наконечника, а не от маятника рейки рулевого управления.
Обязательно проверьте, в каком состоянии находятся наконечники тяг, если обнаружили, что их пыльник порван, а также после ДТП с повреждением передней части автомобиля. Новые детали для Рено Дастер подбирайте, используя артикул.
Рубрику, посвященную обслуживанию и ремонту Дастер 1 поколения, найдете по этой ссылке.
Артикулы
FRANCECAR FCR-210875- RENAULT 8201108332 – артикул оригинального правого наконечника Дастер.
- RENAULT 8201108339 – каталожный номер левого.
Аналоги (правый – левый) от дешевых к дорогим:
- FRANCECAR FCR-210875 – FCR-210872 – дешево и сердито, не ждите долгого ресурса.
- ASAM 30818 — 30817 — румынский производитель.
- SASIC 7674016 – 7674017 – не плохой вариант.
- FEBI 43444 – 43443— хороший вариант.
- TRW/LUCAS JTE-1195 — TRW/LUCAS JTE-1194 – очень даже.
Обзор ходовой Renault Duster 1 поколения в этом материале.
Замена рулевых наконечников Duster
Вам понадобится инструмент:
- ключ-балонник;
- гаечные ключи на 16, 19 и 21 мм.
- ключ Торкс Т30;
- съёмник для шарового шарнира.
Лучше, если для выполнения работы будет использован подъёмник. Но при его отсутствии, можно поднять Дастер домкратом, и прочно зафиксировать его на опорах.
Оба передних наконечника боковых тяг меняются аналогично друг другу. Единственное отличие: на правом наконечнике левая резьба, а на левом — правая. Для примера рассмотрим процесс замены с левой стороны Рено Дастер:
- Поднимите Duster подъёмником. Можно использовать домкрат, но в этом случае активируйте ручной тормоз, а под колёса задней оси подложите упоры, чтобы предотвратить откат.
- Демонтируйте колесо.
- Ослабьте стопорную гайку на пальце шарнира.
- Открутите гайку, которой наконечник крепится к поворотному рычагу. Вторым ключом фиксируйте наконечник, чтобы он не проворачивался.
- С помощью съёмника для шаровых шарниров выньте палец из его посадочного места в поворотном кулаке.
- Прежде чем снять наконечник окончательно, запомните, как он расположен относительно тяги. Полезно будет сделать пометки маркером. Это даст шанс не сильно нарушить сход-развал.
- Откручивая наконечник от тяги, сосчитайте число оборотов. Если тяга будет проворачиваться, зафиксируйте её вторым ключом за проточки на её теле.
Считаем число оборотов

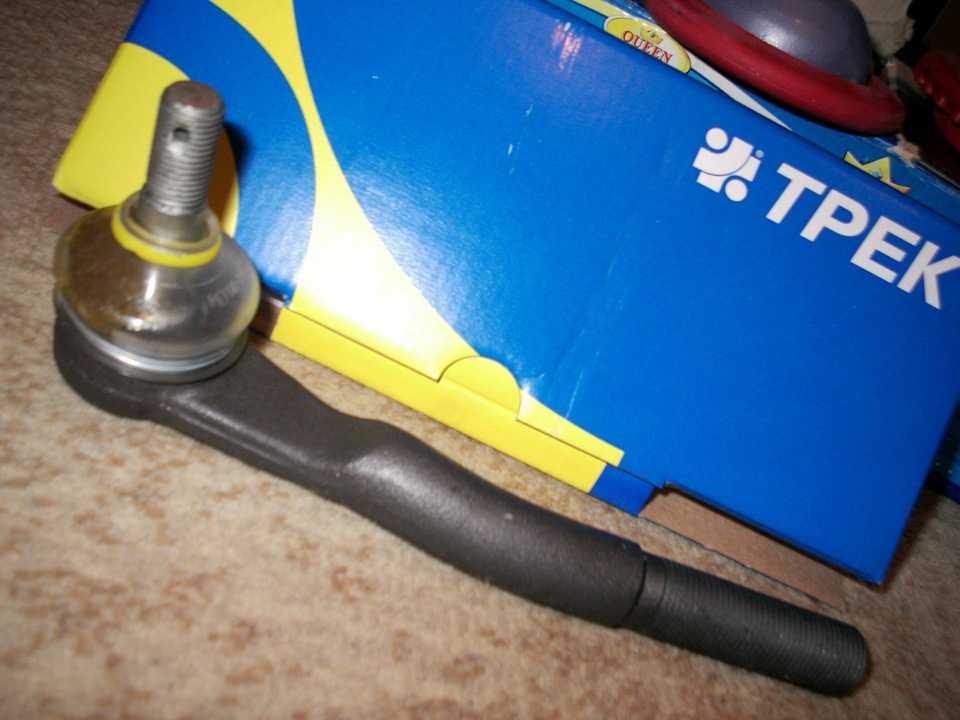

- Установите на Рено Дастер новую деталь. При этом действуйте в обратном порядке. К рулевой тяге наконечник прикручивайте на число оборотов, подсчитанное при демонтаже.
Соблюдайте моменты затяжки, предписанные производителем для Duster:
- гайка, удерживающая палец шарнира – 37 Нм;
- контргайка – 50 Нм.
После ремонта обязательно посетите автосервис, чтобы проверить углы схождения колёс.
Обзор двигателей французско-румынского кроссовера найдете в этом материале.
Симптомы поломки рулевых тяг Дастер
Существует несколько признаков, по которым можно определить неисправность рулевых тяг:
- при езде Duster начинает вилять, отклоняться в сторону;
- слышится стук в районе передней подвески;
- на руле появилась вибрация;
- передние колёса вращаются с затруднением;
- увеличился люфт руля;
- если руль люфтит по горизонтали – нужна замена наконечника рулевой тяги, по вертикали – ступичный подшипник или шаровая опора.
Для более точной диагностики рулевой тяги Рено Дастер, попросите помощника покрутить руль, а сами проверьте люфт детали визуально.
Время от времени осматривайте пыльники шарниров. Если обнаружили повреждения и трещины – замените его.
Материал, посвященный плюсам и минусам Duster 1, найдете по этой ссылке.
Артикулы
Оригинальная тяга Рено Дастер продается в комплекте с пыльником, хомутами. Артикул RENAULT 8201108350, детали одинаковые для левой и правой сторон.
Аналоги от дешевых к дорогим:
FRANCECAR FCR-211089- FRANCECAR FCR-211089 – один из самых доступных вариантов, но и ресурс не велик.
- ASAM 30819 – румынский производитель.
- FEBEST 2422DUST – не плохой вариант, но и не лучший из аналогов.
- DELPHI TA2628 – уже не плохо.
- SASIC 7774016 – хороший производитель.
- TRW/LUCAS JAR1079 – отличный заменитель, в комплекте есть пыльник.
Артикул оригинального пыльника рулевой тяги Рено Дастер – RENAULT 8201108358.
Аналоги:
FEBI 39234- ASAM 30935
- SASIC 2754006
- FEBI 39234
- SWAG 60939234.
Интересно где и как собирают Renault Duster, переходите по ссылке.
Замена пыльника и рулевой тяги Duster
Для смены пыльника на Рено Дастер понадобится инструмент:
- балонник под колёсные болты;
- по одному рожковому ключу на 16 и на 19 мм и два ключа на 21;
- Торкс Т30;
- пассатижи с бокорезами;
- съёмник для шарового шарнира.
Алгоритм замены пыльников:
- Активируйте стояночный тормоз и подложите под колёса задней оси противооткатные башмаки.
- Поднимите автомобиль, и снимите колесо. Если вы поднимаете Дастер с помощью домкрата, то обязательно после подложите опоры спереди под днище.
- Демонтируйте наконечник рулевой тяги.
- Открутите фиксирующую гайку с тяги.
- Пассатижами сожмите усики малого хомута пыльника и сдвиньте его.
- Большой хомут перекусите с помощью бокорезов.
- Снимите пыльник с тяги.
- Добавьте силиконовую смазку на рабочие механизмы, которые закрывает пыльник.
- Установите новый чехол. Сборку проводите в обратном порядке.
- Проверьте и подкорректируйте углы сход-развала.
Для замены рулевой тяги Renault Duster понадобится вышеперечисленный инструмент плюс рожковый ключ на 32. Действуйте так:
- Демонтируйте пыльник тяги, как это описано.
- Выкрутите наконечник тяги из рейки.
- Нанесите на резьбу нового шарнира специальный фиксатор.
- В процессе сборки узла, перед тем как надеть пыльник, смажьте силиконосодержащим составом зубья на рейке и шарнир.
- После выполнения ремонтных работ посетите СТО для проверки и регулировки угла схождения колёс.
Материал об ошибках и диагностике французско-румынского кроссовера в этом материале.
Заключение
Рулевая тяга и её наконечник не подлежат ремонту. В случае поломки их просто меняют на новые.
Произвести замену элементов рулевой системы Рено Дастер можно самостоятельно, руководствуясь описанными в этой статье алгоритмами.
Видео
Automotive – Поворотный кулак – Tungaloy America, Inc.
Поворотный кулак является одним из компонентов, составляющих автомобильную систему рулевого управления. Он содержит ступицы колес (или шпиндели) и прикрепляется к компонентам подвески и рулевого управления автомобиля для передачи движений рулевого колеса на передние колеса. Этот компонент, критически важный для безопасности и устойчивости передней подвески, требует качественной обработки поверхности, прецизионных радиусов и идеально обработанной плоскостности.
Традиционно поворотный кулак изготавливается из ковкого чугуна или кованой стали; однако из-за недавней тенденции к легкости все больше автомобилей оснащаются алюминиевыми поворотными кулаками.
Поворотные кулаки бывают всех форм и размеров. Благодаря обширному каталогу продукции, а также возможности предоставить индивидуальные инструменты для сверления, развертывания и фрезерования пазов, Tungaloy предлагает оптимальные решения для всех требований.
- Ключевые точки
- Решения для обработки
Проблемы обработки
- Использование малых сил резания для снижения вибрации и повышения эффективности при повышенных скоростях резания и подаче
- Для обеспечения безопасности процесса с оптимальной геометрией инструмента для обработки сложных и менее жестких заготовок
- Для достижения высокого качества и короткого времени цикла при минимальных затратах на деталь
Ключевые точки
Поворотные кулаки обычно изготавливаются в один или два установа на обрабатывающих центрах; поэтому поставщикам инструментов часто приходится поставлять специальные инструменты, которые объединяют несколько операций, чтобы сократить время цикла, а также сохранить ограниченное количество позиций инструментов, доступных в инструментальном магазине.
Tungaloy может предоставить ряд специализированных инструментов для фрезерования пазов, растачивания, сверления и развертывания:
- TungTri: Индивидуально подходит для обработки обратной стороны рулевого рычага, что требует снижения сил резания и качества поверхности. Пластины обеспечивают легкую резку без вибрации. Корпус фрезы имеет угол в плане 90 градусов, что обеспечивает минимальное вмешательство при обработке вблизи стенок заготовки
подробнее
- Цельная коническая развертка : Готовое коническое отверстие.
- Расточный инструмент: Используя индивидуальные комбинированные инструменты, производитель может объединить несколько операций в один процесс и сократить время цикла без ущерба для результата обработки
- SwissBore – Специальное решение для чистового растачивания: Цифровая система инструментов для чистового растачивания с точностью настройки 0,001 мм в диаметре. Система прямого измерения расстояния без люфта.
- Для всех расточных головок можно использовать один цифровой дисплей с подсветкой для четкого отображения
- Расточная головка со сквозной подачей СОЖ улучшает контроль над стружкодроблением.
подробнее
- SolidMeister – VariableMeister / SolidMeister – Специальные предложения:
- Усовершенствованная конструкция спирали с переменным шагом и переменным шагом может работать с большой скоростью съема материала, обеспечивая превосходную чистоту поверхности и сокращение времени цикла, обеспечивая при этом безопасность процесса
подробнее
- DrillMeister: Сокращает время смены инструмента и затраты на управление. DrillMeister с индивидуальным адаптером для снятия фаски позволяет одновременно снимать фаски и сверлить.
- Предлагает различные буровые головки
- Обеспечивает большую гибкость для удовлетворения запросов на инструменты для конкретных приложений и слияния операций
подробнее
Решения для обработки
Сверление
DrillForce-Meister
- Система сверл со сменными наконечниками для повышения производительности и безопасности процесса обработки отверстий большого диаметра. Уникальный метод зажима наконечника позволяет легко и быстро менять наконечник, не снимая инструмент со шпинделя станка.
- Наконечник с плоской кромкой 180° для продуктивного растачивания
- Наконечник сверла можно снять без полного снятия зажимного винта с корпуса
подробнее
SolidDrill
- Оптимальная геометрия режущей кромки в сочетании с наиболее подходящим сплавом для превосходного качества деталей
подробнее
Нарезание резьбы
Нарезание резьбы
- Нарезание резьбы с помощью вращающегося инструмента круговыми наклонно-направленными движениями позволяет избежать риска поломки инструмента и возможного брака деталей во время работы, а также повысить безопасность процесса.
- Предлагается в твердосплавном исполнении, со сменной головкой или со сменными головками
подробнее
Фрезерование
TungSpeed-Mill
- Высокоскоростная торцевая фреза с PCD, предлагающая уникальную линейку пластин с геометрией, повышающую их надежность для различных операций обработки цветных металлов Геометрия PCD
- обеспечивает устойчивость к излому при тяжелом прерывистом резании, длинная кромка для большей глубины резания или уникальная кромка для эффективного удаления заусенцев
- Уникальный метод регулировки пластины CamAdjust позволяет легко и быстро выровнять осевое положение пластины
подробнее
Tung-AluMill
- Инновационная пластина с V-образным дном обеспечивает надежность и высокую производительность при высокоскоростной резке. Геометрия пластин обеспечивает производительность при установке с большим вылетом.
- Твердосплавная вставка предотвращает нарост на кромке, обеспечивая зеркальное покрытие
- Широкий выбор радиусов вершины пластины обеспечивает оптимальную производительность при черновой и чистовой обработке алюминия
подробнее
TungMeister
- Серия концевых фрез со сменными головками, предлагающая широкий выбор профилей фрезерных головок
- Превосходная повторяемость для высокой точности деталей
- Нет времени наладки – смена инструмента может производиться без снятия хвостовика со шпинделя
подробнее
TungQuad
- С квадратными вставками малого размера
- Малый шаг для высокоэффективной обработки
- Предлагает корпуса фрез для обработки уступов и фасок
подробнее
НАЗАД
Диагностика проблем с рулевым управлением, подвеской и поворотным кулаком
Рулевое управление становится проблемой Управление автомобилем не требует особых усилий — коррекция здесь или там — это все, что обычно требуется, чтобы вы продолжали двигаться по дороге. Однако, если вы чувствуете, что ваше транспортное средство тянет в одну сторону, и покидаете свое транспортное средство с ощущением, что вы только что хорошо потренировали руки; пора заняться вопросом.
Помимо того, что ваш автомобиль раздражает и затрудняет управление, когда ваш автомобиль тянет влево или вправо, это часто указывает на проблемы с тормозами, шинами или рулевым управлением и подвеской. Ниже приведены некоторые из наиболее распространенных причин увода автомобиля влево или вправо.
Осмотрите суппорты передних тормозов, накладки, диски и колодкиЕсли ваш автомобиль тянет в сторону во время торможения, визуально осмотрите передние тормозные диски или роторы и передние тормозные барабаны на наличие горячих точек или участков, поврежденных чрезмерным нагревом. Осмотрите суппорты на предмет правильной работы и перемещения внутри монтажных кронштейнов. Проверьте наличие утечек жидкости на передних тормозных накладках или колодках.
Неравномерное трение между правым и левым передними тормозами может привести к тому, что рулевое колесо будет тянуть вправо или влево. Если состояние передних тормозов выглядит удовлетворительным, проверьте, правильно ли отрегулированы дисковые суппорты или тормозные колодки, чтобы правая и левая колодки или колодки перемещались с одинаковой скоростью и расстоянием при нажатии на педаль тормоза. Тормоза являются важным компонентом безопасности, и все ремонтные работы должны выполняться без промедления.
Проверка шин на подозрительный износ
Если проблемы с рулевым управлением не связаны с тормозами, осмотрите шины на наличие контрольных признаков проблем с передним рулевым управлением и/или подвеской. Визуально проверьте характер износа правой и левой противоположных шин на наличие различий.
Ищите неровности или шероховатости на внутренней или внешней стороне одной или обеих шин, указывающие на то, что колеса не смотрят в правильном направлении. Отсутствие износа не является гарантией отсутствия проблем. Ударное повреждение рулевого управления от удара или летящих обломков может привести к тому, что рулевое колесо будет тянуть вправо или влево задолго до того, как будут повреждены шины.
Вы можете провести осмотр колесных подшипников, не снимая шину, чтобы определить, не в этом ли ваша проблема. Поддомкратив свой автомобиль и поддерживая его на подставках, вы сможете вращать колеса, прислушиваясь к необычным звукам. Также возьмитесь за каждое колесо и попытайтесь раскачать его, ища чрезмерный люфт. Если вы слышите шум или чувствуете чрезмерный люфт, причиной ваших проблем могут быть неисправные ступичные подшипники. Обратитесь к техническому специалисту для диагностики.
Осмотрите рулевые тяги, шаровые шарниры и наконечники рулевых тяг Изношенные или ослабленные компоненты системы рулевого управления и подвески автомобиля могут привести к уводу автомобиля влево или вправо. Выполнение проверки вашей системы рулевого управления и подвески поможет вам определить, не в этом ли проблема.
Если вы посмотрите за переднее правое или левое колесо вашего автомобиля, вы обнаружите, что колесо прикреплено к поворотному кулаку. Каждый поворотный кулак связан с системами рулевого управления и подвески. Если вы проследите систему рулевого управления от коробки передач, вы обнаружите ряд звеньев, заканчивающихся на поворотном кулаке. Если вы проследите систему рулевого управления от рулевой рейки и шестерни, вы также обнаружите, что она заканчивается на поворотном кулаке.
Изношенные или ослабленные компоненты системы рулевого управления и подвески автомобиля могут привести к уводу автомобиля влево или вправо.
Последнее звено между рулевым механизмом или реечной шестерней и поворотным кулаком справа и слева называется наконечником рулевой тяги. Каждый конец рулевой тяги входит в шаровой шарнир, прочно вставленный в поворотный кулак. Шаровой шарнир представляет собой стальной компонент, соединяющий рычаги подвески с поворотным кулаком. Наконечник поперечной рулевой тяги представляет собой колено с наружной резьбой 90°. Подгонка между ними должна обеспечивать как стабильность, так и возможность поворота. Все эти детали должны быть целыми, практически без люфта между каждой поперечной рулевой тягой и сопряженным с ней шаровым шарниром.
Правая и левая рулевые тяги регулируются для регулировки угла схождения передних шин. Если рулевые тяги не повреждены, подозревайте, что развал-схождение является причиной того, что автомобиль тянет вправо или влево. Выполните все вышеперечисленные ремонтные работы до проведения сход-развала квалифицированным специалистом.
Обратитесь за помощью к техническому специалисту
Если вы подозреваете, что вам требуется ремонт для устранения проблем с автомобилем, возможно, пришло время обратиться к доверенному техническому специалисту. Благодаря своим навыкам и опыту они в кратчайшие сроки направят вас на правильный путь!
Узнайте больше о качественных деталях рулевого управления и подвески, найдите запчасть для своего автомобиля или узнайте, где купить автозапчасть сегодня.
Содержание, содержащееся в этой статье, предназначено только для информационных целей и не должно использоваться вместо обращения за профессиональной консультацией к сертифицированному технику или механику. Мы рекомендуем вам проконсультироваться с сертифицированным техническим специалистом или механиком, если у вас есть конкретные вопросы или проблемы, связанные с любой из тем, затронутых в этом документе. Ни при каких обстоятельствах мы не несем ответственности за любые убытки или ущерб, вызванные тем, что вы полагаетесь на какой-либо контент.
Поворотный кулак | Secotools.com
Поворотные кулаки содержат ступицы колес или шпиндели и крепятся к компонентам подвески автомобиля. Изготовленные из чугуна с шаровидным графитом, кованой стали и алюминия, компоненты имеют решающее значение для безопасности передней подвески, поэтому требуется качественная обработка поверхности, точные радиусы и идеальная плоскостность. Для обработки используются специальные инструменты, такие как дисковые фрезы, сверла и развертки.
- Сверление большого количества отверстий с малым временем цикла, высоким качеством и надежностью.
- Создание производительного и надежного процесса черновой обработки отверстия и фаски подшипника.
- Соблюдение требований к производительности и качеству при чистовой обработке конического отверстия.
- Создание эффективного и безопасного процесса чистовой обработки в месте опоры.
- Сокращение времени цикла фрезерования поверхностей при сохранении качества и надежности.
- Максимальная производительность при нарезании стопорных гаек на рычаге поперечной рулевой тяги.
- Фрезерование поверхностей деталей с минимальными затратами времени на настройку и настройку.
1 – бурение многочисленных отверстий
Ваша задача: | Служба с номерами с низким циклом. | |
Наше решение: | Обеспечивая высокую производительность при работе с наклонными выходами или пересекающимися отверстиями, фрезы Seco Feedmax для снятия фасок используют легкую геометрию и специальную подготовку кромок для повышения безопасности процесса и срока службы инструмента . Инструмент также имеет покрытие с низким коэффициентом трения и использует четыре кромки для повышения стабильности. Ваши преимущества включают сохранение производительности при бурении сложных скважин с высокими допусками. | |
Product: | Seco Feedmax TM Chamfer Drill |
2 – Roughing the bearing bore and chamfer |
Ваша задача: | Создание производительного и надежного процесса черновой обработки отверстия и фаски подшипника. | |
Наше решение: | Сочетая черновое растачивание и снятие фаски, этот специальный инструмент обеспечивает высокую подачу стола при использовании двухсторонних токарных пластин с положительной геометрией. Сквозные отверстия для СОЖ оптимизируют срок службы инструмента и эвакуацию стружки, а твердосплавные наковальни защищают посадочные гнезда и обеспечивают надежную работу. Пластины ISO/ANSI Duratomic® TK1501 обеспечивают наивысшую скорость съема металла. К вашим преимуществам относится повышение эффективности вашего производства за счет высокостабильного процесса. | |
Product: | Step Boring Bar |
3 – Roughing and bearing bore and chamfer
Your Challenge: | Creating производительный и надежный процесс черновой обработки отверстия и фаски подшипника. | |
Наше решение: | Этот нестандартный инструмент имеет встроенную насадку HSK-A для уменьшения веса и вылета, что позволяет использовать его со столом с высокой подачей. Позитивная геометрия сводит к минимуму силы резания и требования к станку, а использование пластин ISO/ANSI Duratomic® TK1501 максимально увеличивает скорость съема металла. Ваши преимущества включают повышение производительности и достижение оптимальной производительности вашего оборудования. | |
Продукт: | Обрабатывающий инструмент |
4 – Завершение конического отверстия
Ваша задача: | . | |
Наше решение: | Чтобы обеспечить высокую подачу стола при сохранении точности, развертка Bifix использует лезвие с покрытием и несколько направляющих пластин для обеспечения стабильности. Лезвие с покрытием обеспечивает долгий срок службы инструмента и отличное качество поверхности. Ваши преимущества включают в себя высокопроизводительную прецизионную обработку с более низкими производственными затратами. | |
Product: | Bifix TM Tapered Reamer |
5 – Finishing cut on bearing location
Your Challenge: | Создание эффективного и безопасного процесса чистовой обработки в месте расположения подшипника. | |
Наше решение: | Поддерживая высокую точность выпускаемой продукции при минимальном времени цикла, Xfix использует до девяти зубьев для обеспечения высокой скорости подачи, сохраняя допуски на уровне IT6. Прочные и стабильные вставные картриджи обеспечивают безопасность процесса, а предварительно нагруженные направляющие прокладки предотвращают вибрацию и повышают стабильность. Ваши преимущества включают достижение жестких допусков без ущерба для производительности вашей производственной линии. | |
Товар: | Xfix TM Multi-Tooth Reamer |
6 – Reducing cycle time |
Your Challenge: | Reducing cycle times for фрезерование поверхностей с сохранением качества и надежности. | |
Наше решение: | В турбофрезерных станках с квадратным уступом используются корпуса фрез из закаленной стали и прочные толстые пластины, обеспечивающие невероятно надежную работу и высокую производительность съема материала. Эти инструменты обеспечивают мягкую, легкую резку и минимизируют энергопотребление благодаря своей сверхположительной передней режущей кромке. Ваши преимущества включают повышение уверенности в ваших приложениях и существенную экономию времени. | |
Product: | Super Turbo Square Shoulder Milling Cutter |
7 – Maximising productivity |
Your Challenge: | Максимальная производительность при нарезании стопорных гаек на рычаге поперечной рулевой тяги. | |
Наше решение: | Семейство дисковых фрез Seco R335 отличается прочным корпусом, обеспечивающим долгий срок службы, и множеством функций, разработанных для оптимизации обработки чугуна. Положительные передние углы уменьшают силы резания и вибрацию, оптимизируя точность и потребление энергии, а использование постоянного переднего угла по радиусу максимизирует эвакуацию стружки. Ваши преимущества включают высокую производительность и увеличенный срок службы инструмента. | |
Продукт: | R335.19 Disc Milling Cutter |
8 – Milling part faces |
Your Challenge: | Milling part лица с минимальной настройкой и временем настройки. | |
Наше решение: | Семейство дисковых фрез Seco R335 имеет прочный корпус, увеличивающий срок службы инструмента, и обладает рядом функций, предназначенных для оптимизации обработки чугуна. Положительные передние углы уменьшают силы резания и вибрацию, оптимизируя точность и потребление энергии, а использование постоянного переднего угла по радиусу максимизирует эвакуацию стружки. Ваши преимущества включают высокую производительность и увеличенный срок службы инструмента. | |
Product: | R335.18 Disc Milling Cutter |
Replacement Steering Knuckles & Spindles
Sort byRecommendedPrice Low to HighPrice Продукты с высоким и низким рейтингом Новые поступления
Поворотные кулаки — это место, где сходятся системы подвески и рулевого управления, а также передние колеса. Они обеспечивают точки крепления верхних и нижних рычагов подвески или стоек и нижних рычагов, наконечники рулевых тяг и шпиндель и/или ступицы, к которым крепятся колеса. Поворотные кулаки позволяют колесам двигаться вертикально, когда подвеска реагирует на дорожные неровности, и горизонтально, реагируя на действия руля. Поворотные кулаки и шпиндели, как правило, являются очень прочными компонентами, но если один из ваших требует замены, вы найдете то, что вам нужно, прямо здесь.
Как вы можете видеть из множества вариантов на странице перед вами, поворотные кулаки имеют множество конфигураций, но в целом их можно разделить в зависимости от того, является ли автомобиль заднеприводным или переднеприводным/полноприводным/полноприводным. . На автомобилях с задним приводом шпиндель может быть составной частью поворотного кулака, на который устанавливается ступица с коническими роликоподшипниками, либо к поворотному кулаку может быть прикручена ступица с герметичными подшипниками. Ведущий мост на автомобилях FWD/AWD/4WD проходит через поворотный кулак и крепится к ступице, которая привинчена к поворотному кулаку или запрессована в него. Некоторые полноприводные грузовики имеют полый шпиндель, который крепится болтами к поворотному кулаку, через который проходит ведущий мост и на котором вращается ступица.
Предшественником современного поворотного кулака и шпинделя был шкворень. Основанные на конструкциях, первоначально использовавшихся в конных повозках, шкворни обычно использовались на первых осях с подвеской на листовой рессоре. Центральная часть пальца удерживается на конце оси, а шпиндель вращается вокруг верха и низа пальца на сменных втулках. Когда независимая передняя подвеска начала заменять сплошные мосты, в некоторых автомобилях продолжали использоваться шкворни, которые теперь устанавливались в поворотных кулаках, но большинство автопроизводителей перешли на шаровые шарниры. Последние автомобили, в которых использовались шкворни, были выпущены в 19 в.60-х годов, но шкворни были обычным явлением на грузовиках в течение многих лет из-за их несущей способности, и их до сих пор можно найти на некоторых тяжелых грузовиках последних моделей.
Поворотные кулаки и шпиндели являются износоустойчивыми компонентами, которые обычно требуют замены только в случае их повреждения в результате столкновения. Однако при каждой замене шаровых шарниров подвески или наконечников рулевых тяг следует проверять отверстия под шпильки поворотного кулака. Если шпилька была ослаблена и неправильно установлена в отверстии для шпильки, конус в отверстии может быть некруглым или деформированным, что требует замены поворотного кулака. Шпиндели следует осматривать на наличие повреждений резьбы стопорных гаек ступицы и истирания на контактных поверхностях подшипников, вызванных неисправностью подшипников. В любом случае требуется замена шпинделя. Втулки являются общими точками износа шкворня, и износ здесь можно проверить, поддерживая автомобиль так, чтобы передние колеса оторвались от земли, и взявшись за шину сверху и снизу, чтобы проверить наличие люфта.
Хотя поворотные кулаки и шпиндели обычно не требуют замены, многие сопутствующие компоненты иногда требуют замены, и вы найдете их прямо здесь, на наших цифровых полках. У нас есть подшипники поворотного кулака и уплотнения, используемые с запрессованными поворотными кулаками и ступицами, а также шпиндельные гайки, шайбы и пылезащитные колпачки ступиц, используемые со шпинделями автомобилей с задним приводом и ступицами с коническими роликоподшипниками. Мы предлагаем широкий выбор комплектов шкворней для ранних автомобилей, а также грузовиков старых и поздних моделей. Эти наборы содержат все необходимое для выполнения работы, включая шкворни, стопорные штифты шкворня, втулки, подшипники, прокладки и крышки, а некоторые комплекты даже включают новые пресс-масленки. Шкворни и связанные с ними компоненты шкворня также доступны отдельно.
KnucklesSteering Rear KnucklesKnuckle BearingsKnuckle BoltsSteering Knuckle BushingsKnuckle InsertsKnuckle NutsKnuckle SealsSpindlesSpindle BoltsSpindle NutsSpindle WashersKing Pin SetsKing PinsKing Pin Repair KitsKing Pin BearingsKing Pin Bearing CapsKing Pin BushingsKing Pin Cap GasketsKing Pin Cap BoltsKing Pin ShimsSteering King Pin SealsSteering King Pin Lock PinsSuspension Knuckle Washers
Featured Brands
ACDelco
Acura OE
Alfa Romeo OE
Audi OE
BMW OE
Centric
Chrysler OE
Crown
Dodge OE
Dorman
Fiat OE
Ford OE
Похожие категории
- Рулевая рейка и шестерня
- Рулевые коробки
- Рулевые колонки и валы0224
- Power Steering Reservoirs
- Arms, Links & Rods
- Dampers & Stabilizers
- Power Steering Cylinders
- Power Steering Cooling
- Power Steering Lines & Hoses
- Чехлы и сильфоны рулевой рейки
- Клапаны, реле и датчики рулевого управления
- Жидкость гидроусилителя руля
- Steering Tie Rod Ends
- Bearing Lubricants
AcuraAlfa RomeoAudiBMWBuickCadillacChevyChryslerDodgeEagleFargoFiatFordFreightlinerGenesisGEOGMCHondaHummerHyundaiInfinitiInternationalIsuzuJaguarJeepKiaLand RoverLexusLincolnMazdaMercedesMercuryMiniMitsubishiNissanOldsmobilePlymouthPontiacPorscheRamSaabSaturnScionSeatSubaruSuzukiToyotaVolkswagenVolvo
24 reviews
5 of 5
Wow
ACDelco® 15775068 — Подлинный поворотный кулак со стороны пассажира GM Parts™
Мне нравится цена, скорость доставки, и конечный продукт просто великолепен. Спасибо за вашу помощь.
Автор: Роберт (Дефуниак-Спрингс, Флорида) / 02 августа 2021 г. 2011 Cadillac CTS
Рынок поворотных кулаков
Глобальный рынок поворотных кулаков и поворотных полуосей: обзор транспортное средство связано через систему подвески, обеспечивающую движение по направлениям рулевых систем. Автомобильная промышленность в настоящее время сталкивается с двумя основными требованиями, а именно с облегченной конструкцией и меньшим расходом топлива. Поворотный кулак и цапфа разработаны с учетом этих требований, что обеспечивает высокую мощность и низкую вибрацию.
При повороте руля поворотный кулак подвергается различным нагрузкам, таким как нагрузка на растяжение, сжатие, скручивание и т. д. Таким образом, поворотный кулак обладает такими свойствами, как жесткость, прочность и малый вес. Поворотная ось — это ось, которая ограничивает угловое перемещение системы рулевого управления транспортного средства.
Короткие оси бывают четырех типов, а именно: Эллиот, Зарезервированный Эллиот, Ламуан и Зарезервированный Ламуан. Поворотный кулак и короткая ось изготавливаются методом ковки или литья из сырья, такого как сталь (мягкая сталь, литая сталь), алюминий и сплавы. Рынок поворотных кулаков и поворотных осей в первую очередь зависит от роста как автомобилестроения, так и производства автокомпонентов.
Мировой рынок поворотных кулаков и поворотных полуосей: Водители и устройства фиксации:
Поворотный кулак и поворотный кулак являются важнейшими компонентами систем рулевого управления и подвески. Их функции прямо пропорциональны движениям руля водителя. Растущая автомобильная промышленность в основном стимулирует мировой рынок рулевых и поворотных осей.
Кроме того, снижение акцизных сборов укрепляет производство автокомпонентов, а также стимулирует получение доходов производителями поворотных кулаков и поворотных кулаков.
Тем не менее, некоторые из проблем, связанных с поворотным кулаком и поворотным кулаком, включают высокие затраты на обработку и техническое обслуживание, более низкий уровень автоматизации производства, проблемы управления запасами (отсутствие прозрачности в цепочке поставок, изменчивость спроса, большое время отклика и т. д.). Эти проблемы ограничивают дальнейший рост рынка поворотных кулаков и поворотных кулаков.
Мировой рынок поворотных кулаков и поворотных осей: сегментация
| На основе типа транспортного средства |
|
| На основе материала типа |
|
| На базе поворотной цапфы типа |
|
| На основе способа изготовления |
|
| На базе канала сбыта |
|
Мировой рынок поворотных кулаков и поворотных кулаков: региональный прогноз
Мировой рынок поворотных кулаков и поворотных кулаков разделен на семь регионов, а именно Северную Америку, Латинскую Америку, Азиатско-Тихоокеанский регион, исключая Японию (APEJ), Западную Европу, Восточную Европа, Япония, Ближний Восток и Африка (MEA). Западная Европа занимает основную долю рынка поворотных кулаков и поворотных кулаков благодаря зрелому автомобильному рынку с высоким экспортом автокомпонентов.
Промышленность автокомпонентов в Северной Америке также находится в хорошем состоянии, например, около 12,6% экспорта автомобильных запчастей было зарегистрировано в 2015 году из Азиатско-Тихоокеанского региона США с относительно более высоким среднегодовым темпом роста, при этом основной вклад вносят Китай, Тайвань, Южная Корея и Индия. стран для рынка поворотных кулаков и поворотных осей APEJ. Ожидается, что рынок поворотных кулаков и поворотных кулаков в Японии, за которым следует Восточная Европа, будет расширяться с умеренным среднегодовым темпом роста в течение прогнозируемого периода.
Мировой рынок поворотных кулаков и поворотных кулаков: ключевые игроки
Некоторые из ключевых игроков на мировом рынке поворотных кулаков и поворотных кулаков включают:
- Teksid S.p.A.
- Фариния SA
- Подвески TeraFlex
- Happy Forgings Limited
- Группа производительности Busche
- Инженерная корпорация Джикасу
- МАГ ИАС ГмбХ
- АТТС Производство, Инк.
- Шакти Авто Компонент Лимитед (SACL)
- NINGBO SAP STEERING SYSTEM CO.LTD
Отчет об исследовании представляет собой всестороннюю оценку рынка и содержит важные идеи, факты, исторические данные, а также статистически подтвержденные и проверенные рыночные данные.
Он также содержит прогнозы с использованием подходящего набора допущений и методологий. Отчет об исследовании содержит анализ и информацию в соответствии с сегментами рынка, такими как география, технологии и приложения.
Отчет содержит исчерпывающий анализ:
- Сегменты рынка
- Динамика рынка
- Объем рынка
- Спрос и предложение
- Текущие тенденции/проблемы/вызовы
- Конкуренция и компании-участники
- Технология
- Цепочка создания стоимости
Региональный анализ включает
- Северную Америку (Канада, США)
- Латинская Америка (Мексика, Бразилия, остальная часть Латинской Америки)
- Западная Европа (Германия, Италия, Франция, Великобритания, Испания, Нидерланды, БЕНИЛЮКС, страны Северной Европы)
- Восточная Европа (Россия, остальная часть Восточной Европы)
- Азиатско-Тихоокеанский регион (Китай, Индия, АСЕАН, Австралия и Новая Зеландия)
- Япония
- Ближний Восток и Африка (страны Персидского залива, Южная Африка, Северная Африка и остальные страны Ближнего Востока и Африки)
Отчет представляет собой подборку информации из первых рук, качественных и количественных оценок отраслевых аналитиков, материалов отраслевых экспертов и участников отрасли по всей цепочке создания стоимости.
В отчете представлен углубленный анализ тенденций материнского рынка, макроэкономических показателей и управляющих факторов, а также привлекательности рынка по сегментам. В отчете также показано качественное влияние различных рыночных факторов на рыночные сегменты и географические регионы.
Основные моменты отчета:
- Подробный обзор материнского рынка
- Изменение динамики рынка в отрасли
- Углубленная сегментация рынка
- Исторический, текущий и прогнозируемый размер рынка по объему и стоимости
- Последние тенденции и разработки в отрасли
- Конкурентная среда
- Стратегии ключевых игроков и предлагаемые продукты
- Потенциальные и нишевые сегменты, географические регионы с перспективами роста
- Нейтральный взгляд на эффективность рынка
- Обязательная информация для участников рынка, чтобы поддерживать и расширять свое присутствие на рынке
Поворотные кулаки LR3
|
