Специфика и задачи AUX в автомагнитоле

С развитием современных технологий привычные автомобилистам CD-ресиверы уходят в прошлое. Их место занимают компактные бездисковые устройства. При этом возможность интеграции проигрывателя со смартфоном уже давно не считается уникальной опцией. На замену устаревшим CD-выходам пришли функциональные USB и AUX-порты.

Предлагаем рассмотреть, что такое AUX в автомагнитоле. Чем этот способ подключения отличается от USB, какие сильные и слабые места предполагает, возможность установки AUX в магнитолу своими руками.


Особенности выхода AUX на магнитоле

AUX считают одним из первоначальных способов интеграции портативных устройств с магнитолой. Визуально – круглое 3.5 мм отверстие, по аналогии с портом для наушников в смартфонах.

Основное отличие разъемов USB и AUX на магнитоле в том, что через первый происходит подача необработанных цифровых данных. Через выход АУКС отправляется уже обработанный звуковой сигнал.

В машинах, которые сразу оборудованы разъемом AUX, он расположен на торпедо, рядом с прикуривателем или магнитолой. При наличии такого гнезда у автовладельца отпадает необходимость менять штатный аппарат, зато можно быстро подключить электронный носитель при помощи кабеля Jack-Jack.


Преимущества и недостатки AUX в магнитоле

Главный плюс выхода AUX на магнитоле – простота и удобство. По сути, через один разъем подключается любой девайс с аналогичным выходом: от мобильного телефона до MP3 плеера.

Вместе с гнездом AUX в штатной магнитоле возможности настоящих любителей музыкального сопровождения становятся действительно безграничными:

  • функционал проигрывателя значительно расширяется;
  • доступно прослушивание музыки с онлайн-радиостанций;
  • любой портативный носитель присоединяется простым шнуром;
  • звук, воспроизводимый с подключенного устройства, сравним по качеству с аудиофайлами с flash-карты или диска.

Если говорить о недостатках в сравнении с USB-портом, головное устройство не обрабатывает сигнал, передаваемый через AUX соединение. Таким образом, главным источником музыки остается внешний гаджет, тогда как автомобильная аудиосистема выступает в роли наушников.

Из минусов такого подключения можно выделить постоянную работу смартфона или планшета и, как следствие, быстрый расход заряда аккумулятора. Также качество конечного аудиосигнала больше зависит от возможностей внешнего устройства, а не от стоимости или класса автомагнитолы.

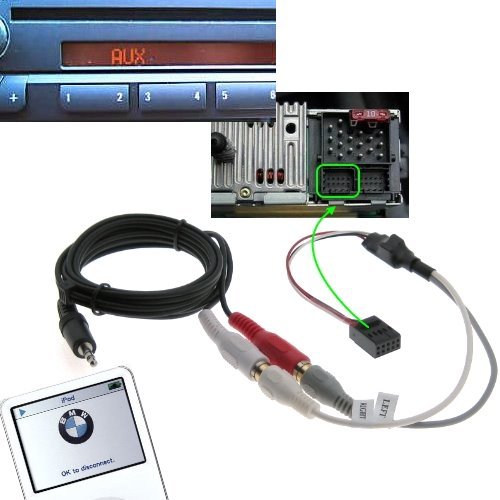

Установка AUX в штатную магнитолу своими руками

Автомагнитолы без AUX сегодня редкостью считать не приходится. Если по каким-то причинам замена устройства на более функциональное в ближайшее время не планируется, можно просто добавить разъем AUX в штатную магнитолу. Эту несложную процедуру может выполнить любой специалист в хорошем автосервисе. Хотя при желании сделать такой выход на приборной панели можно и своими силами.

Чтобы установить AUX-гнездо нам нужны 3 небольших провода 40-50 см. длиной с малым сечением. Понадобится припаять их к каналам стерео-выхода из проигрывателя на основное устройство. Затем остается вывести провода наружу, с креплением на них гнезда для аудио-разъемов с 3 контактами. Производится фиксация разъема AUX в удобном положении на приборной панели либо на автомагнитоле. При определенных навыках и опыте задача успешно решается буквально за 1-1.5 часа, ограничившись недорогими расходниками.

Как подключить AUX к магнитоле, если не хватает навыков или Вы не хотите нарушать целостность штатного прибора? Советуем рассмотреть вариант недорогой замены автомагнитолы со всеми необходимыми разъемами и функциями.

Сабвуферы, усилители звука в машину, мир автоэлектроники и светодиодных ламп – наш опыт позволяет подобрать фирменное оборудование под каждую задачу. Персональный подбор, гарантия и возможность корректного подключения в наших установочных центрах Харькова, Киева и Днепра.


Почему не работает aux в машине

Для чего нужен этот выход

Линейный выход Аукс в магнитоле необходим для подключения к проигрывателю смартфона, планшета или mp3 плеера. При этом звук будет передаваться через автомобильные динамики.

В некоторых автомобилях их объединили, и автовладелец может подключить телефон, отвечая на звонок. Для этого можно подключить микрофон в магнитолу через AUX. Поэтому на панели сверху разъема Аукс написано «AUX IN».

В работающем состоянии на выход подается сигнал с амплитудой в диапазоне 0,5-1 В.

Также действует усилитель, передающий звук на динамики.

Некоторые водители не знают, что означает вход в магнитоле с надписью AUX. В этом случае можно перепутать 2 одинаковых разъема. Ниже от выхода с приставкой «IN», есть штекер с надписью «OUT».

AUX OUT — разъем, предназначенный для выхода звука. Поэтому в него вставляют провод для вывода музыки. Для этого подойдут динамики. Незнающие автомобилисты сталкиваются с проблемами вывода звука в магнитоле и не догадываются, что такое Аукс. Поэтому при возникновении проблем с громкостью или неработающим проигрывателем меняют его, однако дело может заключаться в неправильности подключения устройства.

Как включить aux на pioneer

Имеется MD магнитола pioneer carrozeria не могу понять как включить на ней aux. Кнопкой питания он не выбирается, а в меню его тоже нет:(

Его надо сначала активировать (это надо будет делать каждый раз после сброса питания). Полностью выключенную магнитолу надо включить не привычной кнопкой Source, а другой (не помню точно какой),удержанием более 2 секунд.После этого магнитола загрузит подменю, которое в обычных режимах не выскакивает, и там будет пункт активации AUX ON или OFF.

Спасибо. Разобрался. Нужно отключить магнитолу кнопкой питания. Затем повернуть ключ зажигания в положение off (когда он вытаскивается). Затем включить зажигание и маленькой кнопкой выбора диапазонов радио включить магнитолу удерживая кнопку нажатой несколько секунд. Появится меню в котором нужно разрешить aux on. Может кому то пригодиться.

парни, изивините что поднимаю очень старую тему, но была та же проблема. половину инета перерыл, пока нашёл эту тему. пишу сюда чтобы поисковики проиндексировали и это помогло ещё кому нибудь. для магнитолы pioneer fh-p7000md активировать AUX нужно выключить магнитолу через src, затем выключить зажигание (или отключить acc, без отключения +12), затем включить ACC (повернуть замок зажигание в положение ацц), магнитола должна быть выключена, затем на нижней части панели нажать кнопку F (functions), на 2 сек, до тех пор пока магнитола не включиться. там можно будет настроить часы, ещё много чего выбрать, в том числе и переключить AUX в положение ON. Все – радуемся. распайка для IP-BUS есть тут https://remont-aud.net/forum/11-308-1

выше указанные способы входа в сервисное меню, не сработали на модели pioneer dvh-870avbt может кто знает?

А это и не Pioneer. это клон некоего китайца,по моему Prology.

Как пользоваться

При обнаружении разъема Аукс на автомагнитоле водитель пытается определить, что это такое, как пользоваться этой функцией. Систему можно найти во многих устройствах, воспроизводящих звук. Однако на старых проигрывателях для кассет или в старых версиях CD магнитол линейного выхода нет. Но это не означает, что автолюбитель не сможет подсоединить плеер или смартфон, чтобы воспроизвести на динамиках свою музыку.

Чтобы начать прослушивание музыки в машине, потребуется определить, как через Аукс подключается воспроизводящее устройство, и начать слушать музыку с других источников. Если в магнитоле есть AUX-штекер, то для начала использования необходим провод, где размер jack должен быть 3,5 мм. С другой стороны переходника находятся несколько разъемов для подключения внешнего устройства. Если не найден соответствующий выход на проигрывателе, то владелец автомобиля способен сам сделать его. После подключения воспроизводящего девайса можно слушать музыку.

Как включить AUX

Если AUX в автомагнитолу был встроен изначально, то в системе потребуется его разблокировать. Чтобы включить на магнитоле Аукс как устройство, подающее сигнал на динамики, необходимо перевести проигрыватель в режим ожидания. Для этого следует нажать на кнопку SRC, затем — войти в меню при помощи MENU. Удерживать кнопку потребуется до тех пор, пока не произойдет активация системы. В меню следует прокрутить правой ручкой управления, чтобы переключить Аукс. На дисплее автомагнитолы может отображаться AUX ON/OFF, что означает, включен или выключен вход.

После того как на дисплее магнитолы будет написано, что Аукс включен, то следует нажать на кнопку MENU. Это поможет выйти из системы и сохранить настройку. Затем можно производить подключение AUX-провода к магнитоле.

Блютуз адаптер

Если по некоторым причинам использование штатных переходников невозможно, то можно приобрести bluetooth-адаптер. Устройство подключается к любому jack-разъему в 3,5 мм. В автомагнитоле блютуз-адаптер подсоединяется к AUX-входу. При помощи устройства происходит беспроводная передача звукового сигнала. К преимуществам подключения AUX с bluetooth-адаптером относят:

  • Беспроводная передача сигнала. Провода в салоне мешают водителю и смотрятся некрасиво.
  • Качественный звуковой кодек. Воспроизведение звуковых дорожек происходит без заедания, выводится чистый сигнал.
  • Удобно и просто в использовании. Подключение адаптера проводится напрямую к AUX и подключается к автомагнитоле без дополнительных действий и манипуляций; для включения следует нажать на кнопку.
  • Вывод звука с нескольких девайсов. Адаптер предусматривает подключение 2-3 внешних устройств.
  • Bluetooth прост в управлении. Переключать музыку или настроить громкость можно при помощи голоса или дистанционного пульта; при необходимости используют кнопки на корпусе устройства.

Причины проблемы

На самом деле, эта проблема есть и на других телефонах – на тех, которые «умет видеть», что именно подключено к ним. Причина, почему не подключается АУКС к Хонору, в сопротивлении в цепи. То есть это проблема самой системы – связки телефона и внешней колонки или магнитолы.

В этой ситуации смартфон замеряет сопротивление на линии. Если оно небольшое – меньше стандарта – то он ничего не отправляет на свой аудиовыход, соответственно сигнал не попадает и на АУКС.

Кроме этой самой распространённой проблемы, могут быть и намного более простые неполадки, объясняющие, почему не работает АУКС на телефоне Хонор:

  • неисправный кабель;
  • поломанный разъём смартфона;
  • неисправный порт для АУКС на автомагнитоле;
  • колонки или магнитола не поддерживают приложения смартфона;
  • проблемы с программами или прошивкой одного из устройств.

Как сделать AUX

Если на проигрывателе в машине нет линейного входа, то полезно знать, как вывести музыку с девайсов. Для этого потребуется сделать штекер в магнитоле своими руками. Владельцы авто начинают думать, как сделать AUX-вход, если его нет, и начинают закупать необходимые инструменты. Для начала потребуется приобрести провод и штекер. Их необязательно покупать в магазине, т.к. разъем можно снять со старых наушников. Чтобы после подключения не было проблем, провод нужно взять без повреждений.

Разъем jack в наушниках делится на 3 части. При этом самый большой цветной проводок у основания относится к общему звуку. Чтобы припаять части потребуется использовать паяльник. Дополнительно необходимо взять припой и мультиметр.

На магнитоле CD

Проигрыватель для дисков оснащен AUX-входом. Некоторые производители не выводят его на приборную панель и не знают, как слушать музыку с МП3 плеера. Поэтому владелец авто должен сделать это самостоятельно. Чтобы впаять Аукс в проигрыватель, потребуется запастись такими инструментами и расходными материалами, как:

  • средняя крестовая отвертка;
  • нож;
  • набор штатных ключей, чтобы извлечь магнитолу;
  • перемычка от HDD накопителя компьютера;
  • провод от наушников;
  • разъем jack 3,5 мм;
  • изолента;
  • USB-кабель.

Чтобы сделать AUX в магнитоле, потребуется снять декоративные пластины — для этого можно воспользоваться ножом и аккуратно поддеть их. После берут среднюю крестовую отвертку и выкручивают 2 самореза, держащие решетку. Когда это выполнено, сетка отойдет, и ее легко можно снять. Процедура помогает открыть доступ к магнитоле с приводом CD; сделать AUX-вход можно при помощи штатных ключей. Это необходимо для извлечения проигрывателя из ниши.

После изъятия автомагнитолы следует изучить заднюю стенку корпуса и найти разъем белого цвета.

Вместо этого выхода будет располагаться Аукс-вход. После нахождения разъема в него следует подключить USB-провод и перемычку от HDD-накопителя. Затем необходимо замкнуть контакты. Чтобы поставить перемычку правильно, потребуется разделить верхнюю часть на четные контакты, а нижнюю — на нечетные. Для создания Аукс-входа следует перемкнуть 11 и 13 нижние контакты, если считать с левой стороны.

Затем к входу подсоединяются USB-провод, состоящий из следующих элементов:

  • кабель для левого канала;
  • провод правого канала;
  • экранировка.

Для правого канала используется 5 контакт, а для левого — 3. Оба провода соединяют с двухжильным кабелем и изолируют соединение изолентой. Кабель и перемычка вставляются в разъем проигрывателя в авто. Процедура создания закончена, а AUX выводят не из магнитолы, а в пепельницу. Провод с USB-разъемом можно подсоединять к плееру или другим устройствам. Самостоятельное впаивание разъема делает возможным использовать не только юсб-кабель, вместо него можно применять другие переходники для подключения внешних устройств.

На штатной магнитоле

Впайка AUX-адаптера для штатной магнитолы — непростой процесс. При этом проигрыватель снимают из-за того, что не всегда имеется вход на панели. Кроме основных инструментов, чтобы сделать разъем, потребуется подготовить 3 изолированных кабеля. Сечение каждого из них должно быть по 0,5 см, а длина- по 30 см. Дополнительно понадобится термоусадка.

Чтобы вывести Аукс на штатной магнитол, нужно снять декоративные планки при помощи ножа. Похожую процедуру делают с панелью возле рычага для переключения передач. Затем ее снимают вручную, после чего открывается доступ к 2 саморезам. Для этого используют крестовую отвертку. Установка AUX в штатные магнитолы проводится со снятием устройства из ниши.

Чтобы ничего не повредить, при изъятии проигрывателя требуется отключить сзади все провода.

Затем необходимо взять крестовую отвертку и выкрутить все болты, которые держат крышку автомагнитолы. Теперь устройство можно изъять из корпуса. Чтобы установить AUX в штатную магнитолу, необходимо на плате найти 3 следующие точки:

  • LCH. Означает левый стереоканал.
  • RCH. Правый стереоканал.
  • GND. «Земля».

Распространённые проблемы в ходе работ

ПроблемаСимптомыПричиныРешение
Магнитола «не видит» смартфон при подключении через AUXВ углу экрана телефона на секунду появляется значок наушников, который затем пропадает; звук воспроизводится только через динамики портативной техники; музыка звучит и из телефона, и из колонок магнитолы.Техника неправильно определяет, что именно к ней подключено.специальные приложения, вроде SoundAbout, которые дают возможность выбирать «направление» звука на кабель или наушники. Также можно купить двойник Jack 3.5 мм. Одно из его гнёзд соединяется со смартфоном, второе — с аудиоустройством. Правда, при этом снизится громкость.
Смартфон «не видит» магнитолу через BluetoothBluetooth на обоих устройствах включён, но телефон не может найти аудиоустройство.Скорей всего, проблема в настройках. Возможно, в одном из приспособлений используется устаревший протокол Bluetooth.проверьте протоколы. Изучите настройки. Обязательно включите пункт «Доступен всем». В ряде случаев помогает обновление прошивки головного устройства. Экзотический вариант, который можно использовать владельцам некоторых магнитол JWC — на 30 минут снять клемму с аккумулятора, затем снова подключить её.
Нет контакта по USBПри подключении через USB-порт ничего не происходит, или смартфон заряжается, но магнитола его «не видит».Почти всегда проблема в повреждённом кабеле или сломанном порте. Также возможно, что вы не включили на смартфоне функцию «Передача данных».Попробуйте другой кабель. Если с ним все в порядке, перейдите в настройки USB на телефоне и проверьте, разрешено ли соединение.

Помните — при соединении телефона с головным устройством не должно возникать проблем! Это простая и быстрая процедура! Если подключение не удалось, скорее всего, дело в настройках.

>

Проблемы, и как их решить

После впаивания или на штатной магнитоле у владельцев авто возникают проблемы с передачей звука.

При этом отмечают, что громкость тихая, или проигрыватель совсем не работает.

Играет тихо

Если звук через Аукс в устройство поступает слабо, то это может быть связано с повреждением провода. Чтобы устранить проблему, необходимо проверить кабель подключения. Для этого используют мультиметр.

Если прибор не показывает проблем, то стоит увеличить громкость на подключенном устройстве.

Не работает

Владельцы авто отмечают, что проигрыватель не издает звука. Если не работает AUX, то это может быть связано с тем, что в магнитоле выключен разъем. Иначе провод был бы подключен к Аукс OUT.

Чтобы решить эти проблемы, следует зайти в меню устройства и проверить, разблокирован вход или нет. Иногда проблема возникает в гнезде — для этого потребуется извлечь магнитолу и проверить соединение контактов.

Дубликаты не найдены

AUX это, если я не ошибась 3,5мм джек, как у стандартных наушников? У меня в магнитоле все просто – кнопка переключения режимов воспроизведени USB SD-Card радио AUX.

Выбираем реджим AUX Подключаем кабель вместо наушников в устройстве Запускаме воспроизведение на устройстве (телефонплееркассетный патифон) Настраиваем громкость на устройстве и на магнитоле.

Если ещё совсем недавно верхом совершенства считались магнитолы, читающие CD-диски, то сейчас они уже морально устарели. И как правило, производители штатных автомобильных аудиоустановок просто не успевают реагировать на все новшества, одно из которых — симбиоз магнитолы и мобильного телефона. Как же соединить мобильное устройство с магнитолой в автомобиле? Чтобы послушать в машине музыку, можно воспользоваться любым из перечисленных ниже способов, например, подключить телефон через USB.

Устранение проблемы

Почему магнитола не видит телефон через USB? Мы разобрали основные причины. Теперь представляем вашему вниманию перечень действий, который, возможно, поможет вам устранить проблему:

  • Для начала перезагрузите телефон: выключите и включите. Возможно это был всего лишь системный сбой;
  • «Пошерудите» вашим flash-устройством в USB или AUX проходе;
  • Воспользуйтесь другим USB;
    Если проблему решить не удалось — напишите в комментариях модель магнитолы и марку телефона.

    Магнитофон хондастоит на хонде црв, телефон леново! Магнитофон не видет телефон

    Магнитола кардроид не видит телефон самсунг гелакси.

Как связать устройства посредством USB

Одним из самых распространённых вариантов считается подключение с использованием USB-разъёма. Его наличие предоставляет доступ к информации, размещённой на стандартной компьютерной флеш-карте.

Но USB-разъём может также использоваться и для подключения смартфона с помощью специального кабеля. На одном его конце имеется разъём, который позволяет подключиться к телефону, тогда как на другом располагается USB-штекер. Интеграция мобильных устройств с простыми магнитолами невозможна, а потому последние используются при этом только в качестве обыкновенной флешки.

Чтобы воспроизводить музыку, достаточно выполнить подключение кабеля к разъёму смартфона и входу магнитолы. Затем нужно в настройках гаджета выбрать пункт «USB-подключение» и произвести активацию режима «Передача данных». Это позволит магнитоле производить считывание всех файлов, содержащих музыку. Теперь можно слушать любимые песни без проблем. Управление режимами прослушивания в этом случае осуществляется с магнитолы.

Подключение устройств с использованием АУКС

Подключение с использованием выхода AUX считается одним из первых вариантов, используемых для присоединения к автомобильной магнитоле внешних носителей. Уже кассетные магнитолы имели такие выходы, что позволяло произвести подключение к ним разных устройств. Выполнен такой выход в виде обычного круглого разъёма, имеющего диаметр 3,5 мм — такие сейчас используют на телефонах для подключения наушников.

Для соединения между собой проигрывающего устройства и телефона достаточно кабеля, на обоих концах которого имеются штекеры диаметром 3,5 мм, вставляющиеся в магнитолу и смартфон.

Видео: как подключить мобильный телефон к автомагнитоле с помощью разъёма под наушники

Такое подключение подразумевает использование проигрывателя телефона, а значит, и управление можно будет осуществлять только с него. Иными словами, магнитола играет роль усилителя, а значит, с её помощью можно лишь осуществлять регулировку уровня звука.

Недостатками этого способа подключения являются:

  • наличие кабеля;
  • неудобное управление, так как для переключения трека надо каждый раз брать в руки телефон;
  • разрядка телефона в процессе проигрывания.

Почему через АУКС звук в машине играет тихо?

Главная проблема, с которой сталкиваются автовладельцы, пытающиеся слушать музыку в машине через AUX – она играет тихо, иногда с явным ухудшением качества звука. Дело в том, что данный порт не обрабатывает сигнал, а только лишь передает его на усилитель, роль которого выполняет автомагнитола. Громкость звучания напрямую зависит от силы динамиков на телефоне (на носителе).

Другими словами, как бы вы не выкручивали регулятор громкости на магнитофоне, если у вас слабый динамик на смартфоне, дискотека не удастся.

И еще, некоторые магнитолы оснащены двумя входами для мини джека, подписанные, соответственно: «In» и «Out». Последний не предназначен для приема сигнала, его используют для подключения наушников. Например, если хотят слушать музыку, которая играет по радио или с флешки. Мини джек, подключенный к данному порту, по умолчанию, звучит тихо. А первый, как раз, сигналы и принимает, и передает, а потому, играет нормально.

Если у вас тихо играет музыка через АУКС в машине, попробуйте следующие методы:

  1. Убедитесь, что не используете порт для наушников;
  2. Поменяйте шнур, вполне возможно, проблема в нем;
  3. Скачайте на смартфон любую утилиту, позволяющую усиливать уровень звука и запускайте воспроизведение с ее помощью;
  4. Поковыряйтесь в настройках автомагнитолы. В некоторых современных аппаратах есть опция по усилению звука при подключении через АУКС. В этом случае, система обязательно уточнит, уверены ли вы, что хотите слушать музыку на высоком уровне. Выберите «да» и наслаждайтесь любимыми треками «на всю катушку».

Как послушать музыку в машине через Bluetooth

Одним из современных методов соединения любого мобильного устройства с автомагнитолой можно назвать использование для этой цели Bluetooth. Однако этот способ поддерживается далеко не каждым проигрывающим устройством. Доступ к нему чаще всего есть у мультимедийных систем, имеющих сенсорный дисплей.

Здесь полностью отсутствуют какие-либо шнуры — пользователь просто подключает Bluetooth как на смартфоне, так и на мультимедийной системе, после чего производится их сопряжение. Такое соединение обеспечивает полную интеграцию устройств. Всё управление происходит посредством магнитолы.

Видео: подключаем смартфон с помощью блютуза

Bluetooth считается одним из комфортных вариантов подключения гаджета к проигрывателю автомобиля. С помощью магнитолы можно не только прослушать музыку, но и воспроизвести видеофайлы. Во многих моделях предусмотрена возможность использования Bluetooth в качестве переговорного устройства. Приём входящего вызова и ведение переговоров осуществляется через магнитолу, что исключает необходимость держать телефон возле уха.

К недостаткам использования этого способа подключения можно отнести то, что поддерживается эта функция, как было сказано ранее, не всеми автомагнитолами. И даже те, в которых эта поддержка заложена, соединяются не со всеми моделями смартфонов. Кроме того, возможно «подвисание», когда воспроизводятся файлы больших размеров.

Что предпринять, если магнитола не «видит» смартфон

Нередки случаи, когда любители совмещать езду на автомобиле с прослушиванием модной музыки сталкиваются с проблемой: не удаётся совершить соединения магнитолы и смартфона посредством Bluetooth, USB-порта или AUX-разъёма. Почему так происходит?

Почему не удаётся воспроизвести аудиофайлы

Если все попытки осуществить подключение телефона к магнитоле не увенчались успехом, то нужно произвести ряд проверок.

    Убедиться в исправности соединительного кабеля. Его проверку можно произвести, подсоединив телефон с помощью этого же кабеля к компьютеру. Если подключение проходит нормально, значит, надо искать причину в чём-то другом.

Что сделать, чтобы устройство смогло передать данные

Возможные методы решения проблемы выбираются, исходя из причин поломки:

    Начать можно с перезагрузки телефона — не исключена вероятность возникновения системного сбоя.

Не работает AUX на iPhone? Выход есть!

Всем категорический привет! Сегодня будет максимально короткая, но, в тоже время, полезная (хочется верить) инструкция, которая расскажет вам о том, почему ваш iPhone не хочет нормально (без сбоев) работать с кабелем AUX и, самое главное, что делать со всем этим безобразием?! Раз, два, три. Поехали!

И, по старой доброй традиции, далеко мы не «поедем» — давайте быстро и решительно переходить к самой сути вопроса.

Итак… начнём с самого важного — посмотрим на причины, по которым ваш iPhone отказывается полноценно «коннектиться» с другой техникой при помощи AUX кабеля.

А их (причин), кстати, не так уж и мало.

Вот самые основные:

  1. Пыль и грязь. В процессе использования в разъёмах iPhone (3,5 мм или Lighting) скапливается огромное количество пыли, грязи и других частиц, которые мешают нормальному подключению и использованию AUX кабеля. Аналогичная ситуация может происходить и с той техникой, к которой вы подключаете iPhone. Что со всем этим делать? Аккуратно почистить (не используйте металлические предметы!).

  2. Неоригинальные переходники. Данный случай «подходит» для тех iPhone, которые не имеют разъема 3,5 мм — к таким смартфонам AUX подключается через специальный переходник (Lighting на 3,5 мм). И вот здесь может вылезти огромная проблема, ведь большинство подобных переходников не имеют сертификации Apple (MFI) — это чревато нестабильной работой и появлением ошибки «Этот аксессуар, вероятно, не поддерживается». Что делать? Иногда помогает жесткая перезагрузка. Но лучший выход — приобрести качественный переходник (MFI или «родной» от компании Apple).

  3. Некачественный провод AUX. Честно говоря, я в такие вещи раньше не верил (провод он и есть провод), но… совсем недавно я изменил своё мнение. Всю историю рассказывать не буду, просто поверьте мне на слово — плохие кабели AUX существуют и, порой, они доставляют огромное количество проблем (тихий звук, обрывы, треск и т.д.).
  4. Поломка кабеля или переходника. Здесь имеется ввиду не качество, а именно физические повреждения. Конечно, когда провод оборван или отрезан, то тут и «ежу понятно», что «что-то пошло не так». Но! Необходимо помнить, что бывают и так называемые скрытые повреждения — AUX кабель на вид вполне «ОК», а внутри есть обрыв:(
  5. Поломка разъема, шлейфа, аудио кодека и т.д.
    Пожалуй, самый печальный «расклад» — ведь если кабель или переходник всегда можно поменять за относительно недорого, то ремонтировать iPhone — это совсем другие деньги.

Впрочем, относительно последнего пункта необходимо сделать небольшое замечание:

Не всегда нужно бежать в сервис.

Сначала важно проанализировать ситуацию и сделать правильные выводы.

Потому что если у вас не работает только соединение посредством AUX, а всё остальное (зарядка, наушники, динамики и т.д.) не вызывает никаких проблем, то этот факт, с большой долей вероятности, не подтверждает какую-либо поломку — скорей всего, с вашим iPhone всё хорошо.

Так, а как там дела у автора этих строк? У него были подобные проблемы?

Если говорить о моём личном опыте, то я чаще всего сталкивался с:

  • Загрязнением разъемов.
  • Неоригинальными переходниками.

Причем несертифицированные аксессуары — это самая настоящая головная боль. Почему? Потому что они очень похожи на оригинал. Ты думаешь, что всё нормально, ищешь другую причину неработающего AUX, а на самом деле — во всём виноват именно переходник.

В общем, будьте бдительны!

Итого:

  1. Мы разобрались с причинами AUX-iPhone неисправностей.
  2. Узнали, что со всем этим делать.
  3. Личным опытом я поделился.

Наверное, инструкцию пора заканчивать… Всем удачи, отличного настроения, успехов в подключении AUX кабеля и, как следствие, максимального удовольствия от прослушивания классной музыки!

P.S. Остались какие-то вопросы? Хочется рассказать свою историю? Есть чем дополнить статью? Обязательно пишите в комментарии — с удовольствием выслушаю и, при необходимости, постараюсь помочь!

P.S.S. Ставьте «лайки», подписывайтесь на канал, не забывайте про колокольчик и уведомления, вступайте во всё что можно, жмите на кнопки социальных сетей — вам не тяжело, а автору будет приятно:) Спасибо!

Как вывести аукс на магнитоле


Делаем AUX на любой магнитоле. (Можно подключать телефон или плеер)

Хочу показать на примере своей старой магнитолы, как вывести AUX, чтобы можно было подключить Ваш телефон или плеер, ну или любое другое аудио устройство.

Ну для начала, давайте договоримся, представим, что на этой магнитоле нет AUX, просто у меня нет магнитолы без встроенного AUX, поэтому переделывать придется эту, но позже вы поймете, что ко встроенному AUX Мы даже не прикоснемся

Давайте заглянем в блок схему магнитолы, которую можно найти в Serviсe manual. В которой узнаем, что именно нам нужно. Так как переделка наша будет основываться на подмене выхода AM/FM тюнера на наш сигнал, то соответственно нужно найти нужные нам элементы. В данном случае сам тюнер TU1. И Микросхему управления сигналами (ее можно назвать предусилителем) TU.L и TU.R это Тюнер.Левый_канал и Тюнер.Правый_канал, далее уже микросхема предусилителя переработает этот сигнал, разделит его еще и на задний и передний каналы, и в зависимости от настроек добавит басов, и подкорректирует остальные частоты. Но нам это уже не важно, главное на входе микросхемы предусилителя, заменить выходной сигнал из Тюнера, на свой, допустим уже с телефона.

После блок схемы, нужно взглянуть на принципиальную электрическую схему, и найти те самые TU.L TU.R (Тут они обозначены как, L-CH и R-CH, L- Левый, и R-Правый CH-Channel- Канал). Так же обратите внимание на конденсаторы, что я обвел синим. Эти конденсаторы, не дают проходит постоянной составляющей напряжения, то есть если их убрать, то вместо звука вы получите хлопок, и колонка постоянно будет стоять на месте, втянутая либо вытянутая в зависимости от полярности подключения.

Вот и сама микросхема предусилителя уже на плате. Я указал где 1 и 2 ноги, которые судя по схеме нам и нужны.

Конденсаторы, которые фильтруют постоянную составляющую сигнала я убрал, но это временно, лишь для того, чтобы через них не проходил сигнал от тюнера. Однако при подключении нашего аудио устройства к магнитоле, их следует впаять обратно, + стороной к контактам микросхемы предусилителя.

В данны момент, для проверки я подпаял конденсатор с другой стороны платы, к нужной ноге микросхемы (1 или 2), к другому входу конденсатора, нужно подключить + источника звука, – же источника, можно подключить либо к 15 ноге микросхемы, так как она подключена к земле, либо к любому месту на корпусе магнитолы, так как это есть земля. То есть только + проходит через все микросхемы усилители и т.п. а – он как бы общий, что от аккумулятора, что от телефона )))

Ну и на последок схема предусилителя, в которой я выделил желтым 1 и 2 ноги, так как это входа Левого и Правого канала звука, и 18 -21 ноги, так как это выходы на усилитель, как видно их уже 4, а не два, то есть микросхема поделила каналы еще и на передний и задний. 15 ногу, я забыл выделить, но она тоже учавствует, и это земля. Так же в эту микросхему приходят и другие источники звука, в моем случае это CD, и встроенный AUX.

В общем, что мы получили в итоге? При включении радио, на магнитоле, вместо него будет играть музыка с вашего телефона, или плеера, то есть по факту мы вывели AUX, вместо радио, но при этом и функцию радио можно сохранить, если поставить переключатель, и одним щелчком, можно будет подменять входа, либо на тюнер, либо на плеер/телефон. Как видите, все достаточно просто. Особенно, когда есть схема магнитолы )) Но даже без нее, просто вводя опознавательные знаки микросхем в гугл, и читая их даташиты, можно понять, что и куда подключатьP.S Сегодня вечером, на своем канале на YouTube сниму видио, с переделкой данной магнитолы, возможно кому-то не понятно из текста, но на видео станет яснее.

https://www.youtube.com/channel/UCqBQctYsXrT2sUYzfwCZ2YQ

Как вывести AUX выход на любой магнитоле своими руками?

Современные автомобили полностью адаптированы под современного потребителя – начиная от автопилота, заканчивая цифровыми выходами для подключения навигатора или смартфона. Но что можно сделать из магнитолы, если там нет линейного выхода – разъема AUX? Ответ прост – сделать его самостоятельно.

Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики. На вход идет сигнал с амплитудой 0,5 – 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное – безопасно!

Что понадобиться для модернизации магнитолы

Перед тем, как сделать AUX выход на магнитоле, нужно приобрести все необходимое, а именно провод и штекер. Если у вас есть старые наушники, то можно использовать и их. Самое важное – на проводе не должно быть повреждений. Проверить целостность можно посредством «прозвона» мультиметра.

У штекера любых наушников есть полоски, которые делят его на 3 части. Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала – зеленый проводник, у правого – красный). Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Как припаять AUX к магнитоле

Получив все детали и инструменты, можно переходить к припайке. Процесс монтажа рассмотрен на примере Toyota Avensis.

Демонтаж магнитолы и ее разборка

Перед тем, как вывести аукс на магнитоле, ее нужно снять и разобрать. Последовательность действий следующая:

  1. Подденьте декоративную планку с правого торца, после чего снимите ее.
  2. Аккуратно подцепите ее и потяните по всей длине, чтобы она вышла вместе с пистонами. Зачастую эта планка идет прямо к замку зажигания.
  3. Снимите разъем с кнопки включения обогрева заднего стекла.
  4. Штатная магнитола закреплена на двух болтах. Их нужно выкрутить отверткой с магнитом, чтобы они не упали за панель.
  5. Чтобы доступ был свободным, поднимите ручник.
  6. Переведите селектор в центральное положение. Зажигание должно быть выключенное. Нажмите на кнопку Shift Lock. В углу подденьте панель селектора и отщелкните ее и пистоны.
  7. Отключите разъем от пепельницы и уберите панель.
  8. Внизу вы увидите еще пару крепежных болтов. Их тоже нужно максимально аккуратно выкрутить и не потерять.
  9. Достаньте магнитолу так, чтобы вам были доступны разъемы на задней панели.
  10. Снимите все разъемы (нижние – от блока климата, верхние – от магнитолы, также антенна).
На этом демонтаж закончен.

Важно! Разбирать устройство нужно на чистой рабочей поверхности, а не «на коленках». Иначе вовнутрь может попасть пыль и грязь, в следствии чего магнитола может перестать работать.

Разборка такова:

  1. Снимите пару кронштейнов (на левом будет написана буква L, а на правом – R). При их снятии вам может понадобится ключ под размер болтов.
  2. Подденьте шлицевой отверткой все пластиковые замки по периметру лицевой панели магнитолы, после чего снимите саму панель.
  3. Под панелью будет находится прокладка для изоляции, ее нужно убрать.
  4. Открутите болты, которые скрепляют переднюю панель с боковыми стенками и CD-проигрывателем. Уберите боковые стенки.
  5. Снимите заднюю крышку магнитолы и верхнюю крышку проигрывателя.
  6. Аккуратно приподнимите проигрыватель, после чего вы увидите два шлейфа, которые нужно вынуть из разъемов, после чего убрать проигрыватель.
На этом процесс демонтажа и разборки закончен.
Диагностика платы

Когда вы разберете магнитолу, то получите полный доступ к плате. Ее нужно внимательно осмотреть. Проверьте печатную дорожку, нет ли на ней следов обугливания. Если следы есть, то нужно проверить также предохранители. Восстановление печатной дорожки – процесс средней степени сложности, в Интернете много информации об этом.

Важно! Обязательно проверьте плану на предмет исправности. Особенно, если магнитолу вы использовали давно. Можно провести диагностику и с помощью компьютера, но лучше это дело доверить профессионалам.

Процесс пайки

Как припаять aux к магнитоле? Да легко! После разборки магнитолы, нужно на ее плате найти две точки с отметками RCH и LCH. Эти точки являются каналами стерео-выхода из проигрывателя на головное устройство. Далее действуйте так:

  1. Возьмите 3 провода разного цвета с малым сечением и длиной 40-50 см (идеальный вариант – коаксиальный провод с парой экранированных жил).
  2. Первый провод нужно припаять к GND (земля).
  3. Второй и третий провода припаяйте к вышеуказанным каналам (используйте паяльник низкой мощности, примерно 25-30 Вт, так как детали достаточно мелкие, жало паяльника должно быть острым, пригодится и лупа).
  4. После припайки запишите какой провод к какому каналу присоединен.
  5. Наденьте на провода термоусадку.
Если вы думаете о том, как сделать aux на кассетной магнитоле, то здесь все так же просто, но процесс пайки немного другой. На кассетной магнитоле спереди есть регулятор громкости, у которого есть 3 расположенных в ряд вывода. К крайним нужно припаять по проводу 20-25 см в длину. Также в идеале будет экранированный провод, который не даст помех, но можно взять и обычный многожильный провод (диаметр 0,2 – 0,8 мм).

После припайки магнитолу нужно собрать. В случае кассетного устройства провода нужно просто вывести наружу. Или же можно в боковой стенке сделать отверстие, которое не будет перекрываться кронштейном и из которого выйдут провода. В принципе, можно и в кронштейне сделать несколько отверстий, которые потом нужно зафиксировать стяжками. После найдите гнездо для аудио-разъема с 3-мя контактами.

Важно! При подключении гнезда к контактам, нужно не запутаться с каналами. Здесь пригодится ваша запись о том, провод какого цвета припаян к какому контакту. Иначе все придется переделать!

После соединения нужно закрепить в удобном месте гнездо. После монтажа нудно проверить работу устройства – включите радио и проверьте, все ли динамики работают. Чтобы воспроизвести музыку с телефона или планшета, нужно включить компакт-диск, чтобы активировались каналы проигрывателя, потом подключить планшет или смартфон. Сигнал проигрывателя будет заглушен системой, наружу будет выведен сигнал с внешнего устройства.

Можно ли подключить флешку через AUX

Поключить флешку прямо через AUX невозможно. В продаже есть много разных переходников, с помощью которых вы сможете прослушивать музыку с данного цифрового носителя.

Пользуйтесь благами современной электроники. Не нужно отказываться от этих маленьких привилегий.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Инструкция как сделать aux на любой магнитоле

(Пока оценок нет) Загрузка…

Автолюбителям хорошо известно, что штатные магнитолы, даже в таких серийных автомобилях как Форд Фокус 2 и Шевроле Лачетти, всегда отличались скудным функционалом. С использованием в современном мире всевозможных смартфонов, планшетов, мп3 плееров мы привыкли слушать музыку в любом месте где бы мы не находились. Но как быть в ситуации, когда хочется послушать музыку в машине, а подключить гаджет через aux на CD магнитоле нет возможности. Точнее его просто нет заводской версии. И как быть в данной ситуации? Существует ли инструкция как сделать aux на любой магнитоле? Будем разбираться.

В России и некоторых странах СНГ их называют линейные выходы. Они представляют собой небольшого размера разъёмы, на которые можно подать напряжение от 0.4 — 1.9 вольт. В западных странах такой разъём имеет маркировку aux out или cd out.

Если на вашем устройстве имеются такие разъёмы как aux вход или aux выход, то в большинстве случаях такой проигрыватель снабжён усилителем аудио сигнала и способен работать с другими внешними устройствами. Подключив через такой разъём смартфон или мп3 плеер можно будет прослушивать аудио файлы через динамики автомобиля.

Но самое печальное то, что не на всех магнитолах старого образца такие выходы имеются. И при желании послушать любимую музыку со своего носителя владельцу придётся покупать магнитолу с установленным aux входом или же сделать aux на штатной магнитоле заплатив в первом и втором варианте немалые деньги.

После некоторых размышлений не редко появляется мысль, может существует вероятность сделать такой разъём самостоятельно. Рассмотрим варианты.

На самом деле большинство магнитол снабжено aux разъёмами, но на лицевую панель производитель по каким-то причинам выводить их не посчитал необходимым для решения задачи по выводу aux выхода на магнитоле CD автолюбителю понадобится некоторый ряд расходных материалов и инструменты:

  • средняя крестовая отвёртка;
  • нож;
  • изолирующая лента;
  • специальные ключи, что бы достать магнитолу;
  • USB кабель от компьютерного контроллера;
  • перемычка от компьютерного жёсткого диска;
  • небольшой кусок кабеля со штекером 3.5 мм.

Ножом аккуратно снимаем декоративную пластину, поддев её за край. С помощью отвёртки выкручиваем два самореза которые крепят решётку и поднимаем её вверх. С помощью специальных ключей извлекаем магнитолу.

Подключение AUX

Вытащив магнитолу, мы видим на задней планке корпуса белый прямоугольный разъём. К нему необходимо подключить USB штекер с кабелем и перемычку. Кабель компьютерного контроллера состоит из трёх жил левый канал, правый канал и экран. К двужильному кабелю со штекером 3.5 подсоединяем провода левого и правого каналов и хорошо изолируем с помощью изолирующего материала. Устанавливаем автомагнитолу на место. Кабель со штекером выводим в салон автомобиля.

К сожалению, не на всех магнитолах, установленных штатно имеются внешние aux разъёмы. Так что с большей долей вероятности магнитолу придётся разбирать, что бы добраться до главной платы проигрывателя. Для этого нам будут нужны следующие материалы и инструменты:

  • изолированные провода сечением 0.5 см и длиной 40 — 50 см;
  • штекер 3.5 мм;
  • термоусадочные трубки;
  • паяльник;
  • средняя крестовая отвёртка;
  • нож.

Ножом аккуратно снимаем декоративную пластину над магнитолой, поддев её за край. Так же с помощью ножа поддеваем и далее снимаем руками декоративную панель возле рычага передач. Откручиваем крепёжные саморезы крепления магнитолы. Снимаем магнитолу и отключаем все провода на задней стенке корпуса. Снимаем крышку проигрывателя выкрутив удерживающие её болты и извлекаем его из корпуса.

Разобранная автомагнитола

Получив доступ к плате внимательно осмотрите её. Необходимо найти три точки с маркировкой LCH, RCH (левый и правый каналы) и GND («земля»). К найденным трём точкам с помощью паяльника крепим три провода и убираем их в термоусадочный канал. Собираем проигрыватель в обратной последовательности, а сделанный нами кабель выводим в удобное для вас место в салоне автомобиля. На конец кабеля припаиваем штекер 3.5 мм.

Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:

  • провода, экранированные 40 см, сечением 0.5 см;
  • термоусадочные трубки;
  • штекер 3.5 мм;
  • средняя крестовая отвёртка.

Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.

Плата автомагнитолы

Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.

Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.

Как вывести AUX выход на любой магнитоле своими руками?

Современные автомобили полностью адаптированы под современного потребителя — начиная от автопилота, заканчивая цифровыми выходами для подключения навигатора или смартфона. Но что можно сделать из магнитолы, если там нет линейного выхода — разъема AUX? Ответ прост — сделать его самостоятельно.

Для чего нужен AUX выходЧто понадобиться для модернизации магнитолыКак припаять AUX к магнитолеДемонтаж магнитолы и ее разборкаДиагностика платыПроцесс пайкиМожно ли подключить флешку через AUX Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики. На вход идет сигнал с амплитудой 0,5 — 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное — безопасно!

Что понадобиться для модернизации магнитолы

Перед тем, как сделать AUX выход на магнитоле, нужно приобрести все необходимое, а именно провод и штекер. Если у вас есть старые наушники, то можно использовать и их. Самое важное — на проводе не должно быть повреждений. Проверить целостность можно посредством «прозвона» мультиметра.

У штекера любых наушников есть полоски, которые делят его на 3 части. Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала — зеленый проводник, у правого — красный). Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Знаете ли вы? Французская компания Parrot изобрела первую автомагнитолу на базе ОС Android — Asteroid. Это автомагнитола только по своему формату. Устройство можно считать портативным компьютером с трехдюймовым экраном, с помощью которого можно играть в игры или следить за маршрутом, открыв навигатор. Также на этом устройстве можно открыть справочник по заправкам, можно отследить расположение камер фиксации скорости и многое другое.

Как припаять AUX к магнитоле

Получив все детали и инструменты, можно переходить к припайке. Процесс монтажа рассмотрен на примере Toyota Avensis.

Демонтаж магнитолы и ее разборка

Перед тем, как вывести аукс на магнитоле, ее нужно снять и разобрать. Последовательность действий следующая:

Подденьте декоративную планку с правого торца, после чего снимите ее. Аккуратно подцепите ее и потяните по всей длине, чтобы она вышла вместе с пистонами. Зачастую эта планка идет прямо к замку зажигания. Снимите разъем с кнопки включения обогрева заднего стекла. Штатная магнитола закреплена на двух болтах. Их нужно выкрутить отверткой с магнитом, чтобы они не упали за панель. Чтобы доступ был свободным, поднимите ручник. Переведите селектор в центральное положение. Зажигание должно быть выключенное. Нажмите на кнопку Shift Lock. В углу подденьте панель селектора и отщелкните ее и пистоны. Отключите разъем от пепельницы и уберите панель. Внизу вы увидите еще пару крепежных болтов. Их тоже нужно максимально аккуратно выкрутить и не потерять. Достаньте магнитолу так, чтобы вам были доступны разъемы на задней панели. Снимите все разъемы (нижние — от блока климата, верхние — от магнитолы, также антенна).

На этом демонтаж закончен.

Важно! Разбирать устройство нужно на чистой рабочей поверхности, а не «на коленках». Иначе вовнутрь может попасть пыль и грязь, в следствии чего магнитола может перестать работать.

Разборка такова:

Снимите пару кронштейнов (на левом будет написана буква L, а на правом — R). При их снятии вам может понадобится ключ под размер болтов. Подденьте шлицевой отверткой все пластиковые замки по периметру лицевой панели магнитолы, после чего снимите саму панель. Под панелью будет находится прокладка для изоляции, ее нужно убрать. Открутите болты, которые скрепляют переднюю панель с боковыми стенками и CD-проигрывателем. Уберите боковые стенки. Снимите заднюю крышку магнитолы и верхнюю крышку проигрывателя. Аккуратно приподнимите проигрыватель, после чего вы увидите два шлейфа, которые нужно вынуть из разъемов, после чего убрать проигрыватель. На этом процесс демонтажа и разборки закончен.

Диагностика платы

Когда вы разберете магнитолу, то получите полный доступ к плате. Ее нужно внимательно осмотреть. Проверьте печатную дорожку, нет ли на ней следов обугливания. Если следы есть, то нужно проверить также предохранители. Восстановление печатной дорожки — процесс средней степени сложности, в Интернете много информации об этом.

Важно! Обязательно проверьте плану на предмет исправности. Особенно, если магнитолу вы использовали давно. Можно провести диагностику и с помощью компьютера, но лучше это дело доверить профессионалам.

Процесс пайки

Как припаять aux к магнитоле? Да легко! После разборки магнитолы, нужно на ее плате найти две точки с отметками RCH и LCH. Эти точки являются каналами стерео-выхода из проигрывателя на головное устройство. Далее действуйте так:

Возьмите 3 провода разного цвета с малым сечением и длиной 40-50 см (идеальный вариант — коаксиальный провод с парой экранированных жил). Первый провод нужно припаять к GND (земля). Второй и третий провода припаяйте к вышеуказанным каналам (используйте паяльник низкой мощности, примерно 25-30 Вт, так как детали достаточно мелкие, жало паяльника должно быть острым, пригодится и лупа). После припайки запишите какой провод к какому каналу присоединен. Наденьте на провода термоусадку. Если вы думаете о том, как сделать aux на кассетной магнитоле, то здесь все так же просто, но процесс пайки немного другой. На кассетной магнитоле спереди есть регулятор громкости, у которого есть 3 расположенных в ряд вывода. К крайним нужно припаять по проводу 20-25 см в длину. Также в идеале будет экранированный провод, который не даст помех, но можно взять и обычный многожильный провод (диаметр 0,2 — 0,8 мм).

После припайки магнитолу нужно собрать. В случае кассетного устройства провода нужно просто вывести наружу. Или же можно в боковой стенке сделать отверстие, которое не будет перекрываться кронштейном и из которого выйдут провода. В принципе, можно и в кронштейне сделать несколько отверстий, которые потом нужно зафиксировать стяжками. После найдите гнездо для аудио-разъема с 3-мя контактами.

Важно! При подключении гнезда к контактам, нужно не запутаться с каналами. Здесь пригодится ваша запись о том, провод какого цвета припаян к какому контакту. Иначе все придется переделать!

После соединения нужно закрепить в удобном месте гнездо. После монтажа нудно проверить работу устройства — включите радио и проверьте, все ли динамики работают. Чтобы воспроизвести музыку с телефона или планшета, нужно включить компакт-диск, чтобы активировались каналы проигрывателя, потом подключить планшет или смартфон. Сигнал проигрывателя будет заглушен системой, наружу будет выведен сигнал с внешнего устройства.

Можно ли подключить флешку через AUX Поключить флешку прямо через AUX невозможно. В продаже есть много разных переходников, с помощью которых вы сможете прослушивать музыку с данного цифрового носителя.

Знаете ли вы? Если у вас есть планшет Google Nexus 7, то вы сами можете сделать себе в машину и бортовой компьютер, и автомагнитолу. В Сети есть видео установки этого планшета в Dodge RAM. С помощью такого планшета вы сможете и проигрывать музыку, и ехать по навигатору, и даже подключаться к интернету, но только в случае наличия смартфона для раздачи. Если включить Bluetooth-адаптер, то планшет будет выполнять роль бортового компьютера.

Пользуйтесь благами современной электроники. Не нужно отказываться от этих маленьких привилегий.

Как сделать и подключить AUX выход на штатной магнитоле своими руками

Магнитолы в машинах, особенно штатные, никогда не отличались богатым функционалом. Сейчас налицо следующая тенденция: у всех есть смартфоны и планшеты, но подключить эти гаджеты к магнитоле удаётся далеко не всегда, потому что она была выпущена давно, но при этом продолжает исправно работать. И что же делать автовладельцу в такой ситуации? Об этом и пойдёт речь в сегодняшней статье.

Это небольшой разъём, на который можно подать напряжение в диапазоне от 0.4 до 1.9 вольта. У нас его называют линейным выходом, однако в западных машинах его обозначают как «AUX-OUT» (а чуть раньше его обозначали как «CD-OUT»). Если устройство снабжено таким выходом, это почти наверняка означает, что оно оборудовано и усилителем аудиосигнала. Следовательно, подключив к этому разъёму планшет или смартфон, можно слушать музыкальные коллекции непосредственно через динамики машины.

Проблема заключается в том, что на старых магнитолах такой выход есть далеко не всегда. И если автовладелец хочет послушать в машине какой-то файл со своего смартфона, то у него будет 2 варианта:

  • Купить новую магнитолу с AUX-выходом (что является весьма дорогим удовольствием).
  • Попробовать установить AUX-выход самостоятельно.

В этой статье мы сосредоточимся на втором варианте.

Сразу следует отметить, что подавляющее большинство таких автомагнитол уже оборудованы AUX-разъёмами, но по каким-то причинам производители не считают нужным выводить их на приборную панель. Эту проблему автовладельцу придётся решать самостоятельно.

Инструменты и расходные материалы
  1. Отвёртка крестовая (средних размеров).
  2. Нож.
  3. Изолента.
  4. Набор штатных ключей для извлечения CD-магнитолы.
  5. Провод от компьютерного контроллера USB.
  6. Перемычка от жёсткого диска компьютера.
  7. Кабель от наушников со штекером на 3.5 мм.
  1. С магнитолы снимается декоративная пластина (её лучше всего аккуратно поддеть ножом). Затем крестовой отвёрткой откручиваются 2 самореза, на которых крепится решётка. После выкручивания саморезов она поднимается вверх:

    Вентиляционная решётка над магнитолой освобождена от саморезов и отодвинута

  2. Сейчас доступ к магнитоле открыт, и она извлекается из ниши с помощью штатных ключей.

    Извлечение магнитолы из ниши производится с помощью штатных ключей

  3. На задней стенке корпуса находится белый разъём, на котором и будет установлен AUX-выход:

    Разъём для последующего подключения AUX-кабеля

  4. Для этого к разъёму подключается USB-штекер и перемычка от жёсткого диска компьютера, которые выглядят вот так:

    Слева направо: USB-шлейф, перемычка от жёсткого диска и 3.5 мм штекер от обычных наушников

  5. Контакты разъёма на магнитоле замыкаются перемычкой в соответствии со схемой, представленной ниже:

    Перемычка и USB-шлейф должны быть установлены так, как показано на этой схеме

  6. Подключаемый к разъёму USB-кабель состоит из трёх жил: провод левого канала, провод правого канала и экранировка. Провода левый и правый каналы соединяются с двухжильным кабелем со штекером, после чего место соединения изолируется:

    Готовый изолированный AUX-кабель

  7. Полученный кабель и перемычка вставляются в разъём магнитолы:

    Кабель и перемычка, подключенные к разъёму магнитолы

  8. После этого она устанавливается на место, а кабель с AUX-штекером выводится в пепельницу:

    Готовый AUX-выход для подключения смартфона или планшета

Основная проблема со штатными магнитолами в том, что их очень непросто снимать. Есть и вторая проблема: далеко не на всех штатных магнитолах есть внешние AUX-разъёмы, так что почти наверняка придётся разбирать и саму магнитолу.

Инструменты и расходные материалы
  1. 3 изолированных провода сечением 0.5 см и длиной 30 см.
  2. Штекер от наушников на 3.5 мм.
  3. Термоусадка.
  4. Паяльник.
  5. Отвёртка крестовая (средних размеров).
  6. Нож.
  1. Декоративная планка, находящаяся над магнитолой, аккуратно поддевается ножом и снимается.

    Декоративная планка над магнитолой поддевается ножом и извлекается вручную

  2. Тем же ножом поддевается декоративная панель возле рычага переключения передач, после чего панель снимается вручную.

    Панель под рычагом переключения скоростей снимается вручную

  3. Открывается доступ к двум крепёжным саморезам, на которых держится магнитола. Они откручиваются крестовой отвёрткой.

    2 крепежных болта магнитолы откручиваются крестовой отвёрткой

  4. Магнитола снимается, сзади отключаются все провода и разъёмы:

    Автомагнитола извлекается из ниши

  5. Крестовой отвёрткой выкручиваются все болты, удерживающие крышку CD-проигрывателя. После чего он извлекается из корпуса магнитолы:

    Все крепежные болты на корпусе CD-проигрывателя откручиваются крестовой отвёрткой

  6. На плате проигрывателя необходимо найти три точки, отмеченные как «LCH», «RCH» и «GND» (это левый стереоканал, правый канал и «земля»).
  7. К этим точкам припаивается 3 провода, которые затем собираются и помещаются в термоусадку для безопасности.

    Провода припаиваются к левому каналу, правому и земле

  8. Магнитола собирается в обратной последовательности, полученный трёхжильный кабель выводится в салон (лучше всего в бардачок или пепельницу) после чего к нему припаивается штекер на 3.5 мм.

    Смартфон, подключённый к автомагнитоле через новый AUX-выход

В настоящее время увидеть такое устройство в машине почти невозможно. Тем не менее среди автолюбителей изредка встречаются те, кому жаль выбрасывать хоть и морально устаревшую, но вполне рабочую магнитолу, а послушать музыку с карманного MP3-плеера тоже хочется. Рецепт, который приводится ниже — для них.

  1. 3 экранированных провода (длина 30 см, диаметр 0.5 см).
  2. Термоусадка.
  3. Штекер от наушников 3.5 мм.
  4. Крестовая отвёртка (средних размеров).
  1. С помощью крестовой отвёртки выкручиваются крепёжные болты, после чего магнитола извлекается из ниши.
  2. Всё той же отвёрткой выкручиваются болты, удерживающие крышку магнитолы. Она снимается, открывается доступ к лентопротяжному механизму.
  3. Как правило, механизм крепится на металлических защёлках. Они отгибаются вручную, механизм извлекается (хотя можно и не извлекать, это зависит от того, мешает ли он добраться до регулятора громкости, или нет).

    С кассетной магнитолы снят лентопротяжный механизм для облегчения доступа к регулятору громкости

  4. Далее из магнитолы извлекается 3-контактный регулятор громкости, к которому с помощью паяльника припаивается 3 дополнительных провода. Общий, для левого стереоканала и для правого стереоканала. Схема подключения выглядит так:

    К регулятору припаивается 3 провода — левый канал, правый и общий

  5. Эти 3 провода помещаются в термоусадку, после чего производится сборка магнитолы и её установка на штатное место.
  6. Провод выводится в бардачок, к нему припаивается штекер на 3.5 мм.

Итак, сложно ли подключить AUX-выход? Как показывает практика, всё зависит от конструкции магнитолы. Легче всего этот выход делается на относительно современных CD-магнитолах, которые приобретались отдельно от машины. Во всех остальных случаях автовладельцу придётся повозиться с паяльником. Без этого, увы, не обойтись.

  • Автор: Алексей Степанов
  • Распечатать


Для чего вход aux. Как подключить к магнитоле AUX-выход

Зачем нужен линейный вход (AUX-In )? На него передается аналоговый звук с FM или TV-тюнера, CD-привода, МП3 плеера или мобильного телефона. В этом случае сам магнитофон работает как усилитель звука, а источником является не его кассета или диск, а подключенное внешнее устройство. Сейчас стали модными и популярные всякие док-станции к

Айподам, Айфонам, представляющие из себя обычные УНЧ с колонками. Но ведь эту функцию прекрасно выполнит и старая автомагнитола, магнитофон или музыкальный центр. А если у него отсутствует линейный вход для слабых внешних источников – его нетрудно вывести самому. Тем более таких музыкальных агрегатов у каждого имеется предостаточно.

Мы не будем рассматривать случаи, когда Line-OUT уже предусмотрен на плате устройства. Тогда просто впаиваются провода или недостающие компоненты (обычно пару резисторов и конденсаторов). Рассмотрим тот вариант, когда возможность подключения МП3 плеера к магнитофону даже не планировалась. Проще всего подключиться к регулятору громкости, но так как современные магнитолы имеют цифровое (кнопочное) управление уровнем звука – можно подавать сигналы непосредственно но вход усилителя.

Тут надо разобрать устройство и найти у него усилитель мощности звука. Чаще всего это небольшая микросхема с радиатором. В нашем случае, при доработке СД магнитолы AIWA CSD-TD20 , это будет впаянная прямо на плату стереофоническая микросхема с радиатором над ней. В других устройствах она может крепиться на алюминиевой пластине-охладителе.

Марка микросхемы неизвестна (что чаще всего и бывает), поэтому если вам лень данного девайса, чтоб понять где у микросхемы входы звука, можно просто аккуратно ткнуть отвёрткой по-очереди на все. Там где зафонит или загудит – это и будут входы. Ищем правый и левый канал.

К ним припаиваем экранированный стереокабель. Обязательно в надёжном экране, так как могут быть наводки и фон от трансформатора питания.

Ещё лучше линейные выходы подпаять к оконечным разделительным конденсаторам, стоящим перед микросхемой усилителя. Так будет безопаснее для микросхемы, на случай если на вход пойдёт постоянный ток или их коротнут.

Не пытайтесь, в случае с кассетной магнитолой, подавать звук с плеера на головку воспроизведения. Сигнал с магнитной головки очень слабый, поэтому за головкой стоит чувствительный усилитель. Кроме того, в усилителе воспроизведения применена частотная коррекция и АЧХ его очень неравномерна. С подъемом по низким и пиком на 10-12 кГц. Для магнитной головки так и надо: для компенсации падения отдачи на низких частотах, что для линейного входа не приемлимо. Так что врезаться надо после усилителя воспроизведения и до оконечных усилителей.

Провод выводим через любое удобное отверстие в корпусе магнитофона. Перед выходом наружу, кабель надо завязать узлом, чтоб случайно дёрнув за него не вытащить из девайса внутренности:)

На конце паяем стандартный штекер 3,5″ как для наушников. Его и будем втыкать в MP3 плеер или мобильный телефон с плеером. Или не штекер, а два тюльпана, как в автоусилителях. Всё, музычка готова!

Современные аудиосистемы представляют собой многофункциональные устройства, использующиеся не только для проигрывания треков, но и воспроизведения видео и многих других функций. Магнитолы позволяют воспроизводить данные с разных носителей — CD-дисков, USB-накопителей, а также мобильных девайсов. Из этого материала вы узнаете, что такое AUX-выход, как подключается AUX-кабель для автомагнитолы и как изготовить такой разъем своими руками.

[ Скрыть ]

Что представляет собой AUX-выход на магнитоле?

Что такое AUX в аудиосистеме, есть ли смысл сделать такой разъем своими руками и как Назначение данного входа заключается в подсоединении источника сигнала, к примеру, мобильного девайса либо МП3-плеера с применением соответствующего провода. При подключении любого из вышеперечисленных девайсов к аудиосистеме последняя будет эксплуатироваться в качестве усилителя.

На данный разъем будет подаваться сигнал с амплитудой в диапазоне от 0.5 до 1 В, такой импульс могут подавать любые девайсы для воспроизведения треков. В последнее время среди наших соотечественников набирают популярность тюнеры или трансмиттеры которые подключаются через прикуриватель. В отзывах в Сети наши соотечественники отмечают, что такой девайс может стать неплохой альтернативой AUX-выходу. Но мы спешим вас разочаровать — разница между такими девайсами в плане качества воспроизведения треков существенная, так что трансмиттер — это плохой вариант, если вы хотите добиться качественного звучания (автор видео — канал SoftMan).

Руководство по самостоятельной установке

Основные материалы и компоненты, которые понадобятся для установки и подключения девайса:

  1. Штекер с проводом. Купить эти элементы можно в любом магазине с радиоэлектроникой.
  2. Паяльник с оловом и канифолью.
  3. Мультиметр для прозвонки электроцепи.

Фотогалерея «Все, что потребуется»

Этапы

Итак, как сделать AUX-вход в для автомобиля:

  1. Сначала нужно отключить зажигание и вытащить из аудиосистемы все носители — диски или флешки. Сделав это, штатная аудиосистема вытаскивается из посадочного места, в зависимости от конструктивных особенностей авто, процедура демонтажа может отличаться. В некоторых машинах для демонтажа магнитолы нужно снять часть центральной консоли.
  2. Когда головное устройство будет снято, нужно будет открутить несколько болтов, которые находятся на панели вентиляции. Часть данной панели затем надо приподнять, это позволит избавиться от вероятных помех в дальнейшем. В зависимости от авто, этой панели может не быть.
  3. После этого нужно будет разобрать корпус аудиосистемы, для этого выкрутите все болты, которые его фиксируют. После выполнения этих действий нужно будет все провода, подготовленные ранее вместе с разъемом, подключить к РСА-выходу на устройстве, в частности, речь идет о «тюльпане».
  4. Для правильной пайки проводов следует соблюдать порядок выполнения работ. Общий провод нужно будет подпаять к стальному основанию штекера. В качестве каналов вы будете использовать проводники, они припаиваются к средним контактов.
  5. Далее, когда все элементы будут припаяны к контактам, нужно будет прозвонить образовавшиеся цепи. Для тестирования работоспособности цепи используется мультиметр.
  6. После того, как вы сможете удостовериться в работоспособности припаянных компонентов, то все провода с разъемом нужно будет вывести наружу. То есть надо сделать так, чтобы разъем находился в салоне. Его можно вывести на торпеду, но для этого в ней придется сделать соответствующее отверстие. На этом этапе вы должны продумать так, чтобы подключение носителя информация не вызывало проблем.
    Некоторые автолюбители выводят разъем в пепельницу, естественно, это возможно, если она не используется по прямому назначению. Также вы должны продумать заранее, что провод должен быть длинным, чтобы носитель с данными можно было положить на сиденье или поставить на торпеду.
  7. Когда все элементы будут подключены и выведены, следует проверить работоспособность аудиосистемы. Сначала попробуйте подключить мобильный гаджет и полностью снизить громкость звучания на автомагнитоле и послушайте, как она работает. Это делается для того, чтобы удостовериться в отсутствии шумов — как показывает практика, часто после подключения сторонних носителей из динамиков автомагнитолы начинают доноситься шумы. Подключите гаджет к AUX-входу и включите на носителе трек.

Многие звуковоспроизводящие устройства (например, магнитолы, музыкальные центры, CD/MP3-проигрыватели, телевизоры) имеют разъем, предназначенный для подачи внешних сигналов – вход AUX. В этой статье мы рассмотрим практическое использование данного гнезда.

Линейный вход AUX

Амплитуда сигнала, подаваемого на линейный вход, изменяется в диапазоне от 0,5 до 1 В. Такой уровень сигнала выдают любые музыкальные воспроизводящие устройства, которые имеют разъем Его обычно помечают как AUX OUT. Такой же уровень сигнала подается и на наушники. Поэтому выход головных телефонов можно подключать на вход AUX.

Подключение линейного входа

Область применения упомянутого разъема довольно широка. Так, например, если вы хотите прослушать музыку с MP3-плеера или смартфона (планшета) через мощные колонки, а не через наушники, то можно подключить ваше устройство на вход AUXмузыкального центра или другого подобного аппарата. Для подключения понадобится шнур-переходник. С одной стороны кабеля должен быть разъем типа «джейк» 3,5мм (штекер для наушников), а с другой стороны – пара разъемов типа «тюльпан». Сам шнур должен быть четырехжильным акустическим с внешней медной оплеткой. Такой кабель можно купить в магазине или сделать своим руками. Разъем «джейк» можно срезать от нерабочих наушников или купить в радиомагазине. Приобретая разъемы, вы можете выбрать их форму и исполнение – от самого дешевого (пластмассового) до самого дорогого (металлического позолоченного). Когда вы нашли все штекеры и провод, можно приступать к сборке. Зачищаем изоляцию на концах провода и припаиваем к ним разъемы. У «джейка» центральные контакты – сигнальные, а внешний – общий провод. У «тюльпана» все обстоит точно так же. Некоторые устройства имеют выход на наушники под стандарт «миниджейк», в таком случае необходимо припаять соответствующий разъем. Распайка при этом остается прежней. После этого обязательно проверьте кабель мультиметром в режиме «прозвонки», чтобы исключить неправильное соединение.

Установка AUX-входа

Итак шнур готов, можно подключать наш плеер к музыкальному центру. Подсоединяем кабель на AUX и включаем на воспроизводимом аппарате режим AUX IN. У цифровых приборов это делается через меню, а у аналоговых – с помощью переключателя. Следует помнить, что перед тем как включить воспроизведение на плеере, необходимо уменьшить уровень громкости на музыкальном центре либо другом воспроизводимом устройстве. Это делается для того чтобы прибор не «орал» на полную катушку, если на выходном канале подан мощный сигнал.

Заключение

По такому принципу можно подключать различные устройства (ноутбуки, нетбуки, iPod, планшеты и прочее) к приборам, которые содержат частоты – музыкальные центры, телевизоры, домашние кинотеатры, кассетные магнитолы и т. д. Хорошая связка получается при соединении CD/MP3-проигрывателей и кассетных магнитол. Последние в эпоху цифровой музыки используются крайне редко, хотя и имеют порой гораздо лучшие характеристики. Так что подобная связка дает новую жизнь аналоговой технике.

Современные автомобили полностью адаптированы под современного потребителя – начиная от автопилота, заканчивая цифровыми выходами для подключения навигатора или смартфона. Но что можно сделать из магнитолы, если там нет линейного выхода – разъема AUX? Ответ прост – сделать его самостоятельно.

Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики. На вход идет сигнал с амплитудой 0,5 – 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное – безопасно!

Что понадобиться для модернизации магнитолы


Перед тем, как сделать AUX выход на магнитоле, нужно приобрести все необходимое, а именно провод и штекер. Если у вас есть старые наушники, то можно использовать и их. Самое важное – на проводе не должно быть повреждений. Проверить целостность можно посредством «прозвона» мультиметра.

У штекера любых наушников есть полоски, которые делят его на 3 части. Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала – зеленый проводник, у правого – красный). Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Знаете ли вы? Французская компания Parrot изобрела первую автомагнитолу на базе ОС Android – Asteroid. Это автомагнитола только по своему формату. Устройство можно считать портативным компьютером с трехдюймовым экраном, с помощью которого можно играть в игры или следить за маршрутом, открыв навигатор. Также на этом устройстве можно открыть справочник по заправкам, можно отследить расположение камер фиксации скорости и многое другое.

Как припаять AUX к магнитоле

Получив все детали и инструменты, можно переходить к припайке. Процесс монтажа рассмотрен на примере Toyota Avensis.

Демонтаж магнитолы и ее разборка

Перед тем, как вывести аукс на магнитоле, ее нужно снять и разобрать. Последовательность действий следующая:


На этом демонтаж закончен.

Важно! Разбирать устройство нужно на чистой рабочей поверхности, а не «на коленках». Иначе вовнутрь может попасть пыль и грязь, в следствии чего магнитола может перестать работать.

Разборка такова:


На этом процесс демонтажа и разборки закончен.

Диагностика платы


Когда вы разберете магнитолу, то получите полный доступ к плате. Ее нужно внимательно осмотреть. Проверьте печатную дорожку, нет ли на ней следов обугливания. Если следы есть, то нужно проверить также предохранители. Восстановление печатной дорожки – процесс средней степени сложности, в Интернете много информации об этом.

Важно! Обязательно проверьте плану на предмет исправности. Особенно, если магнитолу вы использовали давно. Можно провести диагностику и с помощью компьютера, но лучше это дело доверить профессионалам.

Процесс пайки

Как припаять aux к магнитоле? Да легко! После разборки магнитолы, нужно на ее плате найти две точки с отметками RCH и LCH. Эти точки являются каналами стерео-выхода из проигрывателя на головное устройство. Далее действуйте так:


Если вы думаете о том, как сделать aux на кассетной магнитоле, то здесь все так же просто, но процесс пайки немного другой. На кассетной магнитоле спереди есть регулятор громкости, у которого есть 3 расположенных в ряд вывода. К крайним нужно припаять по проводу 20-25 см в длину. Также в идеале будет экранированный провод, который не даст помех, но можно взять и обычный многожильный провод (диаметр 0,2 – 0,8 мм).


После припайки магнитолу нужно собрать. В случае кассетного устройства провода нужно просто вывести наружу. Или же можно в боковой стенке сделать отверстие, которое не будет перекрываться кронштейном и из которого выйдут провода. В принципе, можно и в кронштейне сделать несколько отверстий, которые потом нужно зафиксировать стяжками. После найдите гнездо для аудио-разъема с 3-мя контактами.

После соединения нужно закрепить в удобном месте гнездо. После монтажа нудно проверить работу устройства – включите радио и проверьте, все ли динамики работают. Чтобы воспроизвести музыку с телефона или планшета, нужно включить компакт-диск, чтобы активировались каналы проигрывателя, потом подключить планшет или смартфон. Сигнал проигрывателя будет заглушен системой, наружу будет выведен сигнал с внешнего устройства.

Можно ли подключить флешку через AUX

Поключить флешку прямо через AUX невозможно. В продаже есть много разных переходников, с помощью которых вы сможете прослушивать музыку с данного цифрового носителя.

Знаете ли вы? Если у вас есть планшет Google Nexus 7, то вы сами можете сделать себе в машину и бортовой компьютер, и автомагнитолу. В Сети есть видео установки этого планшета в Dodge RAM. С помощью такого планшета вы сможете и проигрывать музыку, и ехать по навигатору, и даже подключаться к интернету, но только в случае наличия смартфона для раздачи. Если включить Bluetooth-адаптер, то планшет будет выполнять роль бортового компьютера.

Пользуйтесь благами современной электроники. Не нужно отказываться от этих маленьких привилегий.

Подписывайтесь на наши ленты в

18.08.2015 0 Комментарии

Магнитола это звуковоспроизводящий аппарат второй половины и конца двадцатого века. Прошло всего несколько десятилетий и магнитную кассету можно увидеть разве что в кино или в музее. Время идет, кассет уже нет, а магнитолы еще остались.

Отличительной особенностью тех магнитол была не плохая акустика и довольно приличные усилители. И если на них подать сигнал из другого источника, то можем получить качественный громкий звук.

Что может быть таким источником, планшет, телефон, МР3 плеер. Но вся проблема в том, что в старых магнитолах не входа который бы качественно сопрягался с линейным выходом вышеперечисленных устройств. А AUX– это как раз и есть линейный вход для такой магнитолы.

Как его организовать?

Если разобрать магнитолу, а это делается довольно несложно, то можно увидеть внутри лентопротяжный механизм, который нам не нужен и плата усилителя, именно она является основным устройством магнитолы. Что нам для этой операции нужно? Главным инструментом, который понадобиться нам это крестообразная отвертка и паяльник с запасами олова и канифоли.

Разобрав магнитолу, можно удалить лентопротяжный механизм, а можно для декора оставить. Кроме этого нужно найти регулятор громкости, который имеет обычно два спаренных переменных сопротивления.

Каждый из этих сопротивлений имеет по три вывода.

Так же нам понадобятся два экранированных провода длиной около тридцати сантиметров. Экраны обычно соединяют между собой, и паяют к тому концу, который соединен с корпусом. Центральные жилы экранированного провода соединяют с противоположными экрану контактами.

Этот провод можно вывести через любое отверстие в корпусе. На конце этого провода паяем миниджек и линейный вход в магнитолу готов. И магнитола готова стать для вас новым усилителем с акустической системой.

Как подключить стереосистему

Теперь, когда у вас есть все оборудование, пора начать встраивать его в вашу личную музыкальную машину! ( См. Изображения ниже в качестве наглядного пособия! Они проведут вас через эти шаги, чтобы облегчить понимание. )

1. Для начала очень помогает нарисовать картину того, что вы подключаете. Как и план дома, схема вашей стереосистемы поможет вам визуализировать то, над чем вы работаете.Нарисуйте все свое оборудование (динамики, ресивер и источники), а затем нарисуйте соединения между ними. Обычно ваши источники подключаются к ресиверу, а затем ресивер подключается к динамикам.

2. Установите оборудование в нужном месте. Определите, где вы хотите разместить динамики. Как вы проведете кабели между всем остальным? Стоит ли ставить проигрыватель компакт-дисков на ресивер, чтобы было легче достать лоток для диска? Вам нужно освободить место для поворотного стола? Подумайте, как вы будете использовать систему чаще всего и что будет для вас наиболее комфортным.

Вот вид сзади стереоресивера и проигрывателя компакт-дисков со множеством доступных подключений.

3. Подключите аудиовыход вашего первого источника (например, проигрывателя компакт-дисков) к аудиовходу на ресивере с помощью кабелей. Красный кабель вставляется в красные отверстия, а белый кабель – в белые отверстия. Какой аудиовход вы используете на ресивере? Попробуйте сопоставить это с названием. Итак, если вы подключаете проигрыватель компакт-дисков, вы подключаете аудиокабели к входу «CD» на ресивере.

Подключите аудиокабель к аудиовыходу проигрывателя компакт-дисков (верхний рисунок), а затем подключите другой конец к аудиовходу компакт-диска стереоресивера (нижнее изображение).

4. Проложите провод динамика от ресивера к динамикам. Найдите клеммы динамика (красный и черный) и воткните туда провод. Некоторые приемники могут иметь зажимы, которые вы нажимаете, чтобы вставить провод; в других случаях вам, возможно, придется открутить колпачок, чтобы вставить провод, и снова завинтить его.Вам нужно будет проделать то же самое с динамиками. Убедитесь, что провода ваших динамиков не слишком туго затянуты, так как это может вызвать проблемы в дальнейшем. Дайте себе достаточно слабины, чтобы все было удобно соединить! Совет от профессионала: пометьте провода и кабели динамиков в местах их подключения к ресиверу, потому что, если вам придется отключить ресивер по какой-либо причине, вы сможете быстро определить, какие кабели и куда идут.

Подключите провода динамика от клемм на ресивере (верхний рисунок) к входам на задней панели динамиков (нижний рисунок).

Вот снимок вашего приемника сзади со всеми выполненными вами подключениями. Здесь ваш проигрыватель компакт-дисков подключен с левой стороны, а ваши динамики подключены к клеммам с правой стороны.

5. Наслаждайтесь стереосистемой!

На этом этапе все должно быть подключено и готово к работе.

Попробуйте переместить динамики, чтобы посмотреть, какое расположение обеспечивает наилучшее звучание. Используйте проволочные стяжки или стяжки на молнии, чтобы связать кабели, чтобы получить чистую и организованную стереосистему.

Как только вы сделаете это несколько раз, вы научитесь этому. Это все равно что делать что угодно: чем больше вы это практикуете, тем лучше у вас получается.

Надеюсь, это было познавательным и помогло вам настроить и запустить стереосистему. Если у вас есть какие-либо вопросы о настройке стереосистемы или вы хотите получить более подробное объяснение чего-либо в этой статье, , пожалуйста, прокомментируйте ниже.

23.03-2021 – Обратите внимание, что этот пост больше не отслеживается.Спасибо.

Компактная портативная стереосистема Sony Boombox с MP3-плеером, цифровым тюнером AM / FM-радио, кассетным магнитофоном, выходом для наушников и дополнительным аудиовходом 3,5 мм для подключения любого iPod, iPhone или цифрового аудиоустройства – Особенности: Mega Bass Reflex S

Компактная портативная стереосистема Sony Boombox с MP3-плеером, цифровым тюнером AM / FM-радио, кассетным магнитофоном, выходом для наушников и дополнительным аудиовходом 3,5 мм для подключения любого iPod, iPhone или цифрового аудиоустройства – Особенности: Mega Bass Reflex S

Аудиосистема “все в одном”, сочетающая старые и новые технологии.Совместимость с воспроизведением CD-R / RW и MP3 CD / Цифровой стерео-тюнер AM / FM / Лучшая звуковая система Reflex с Mega Bass / Синхронизированный CD / Перезапись на кассете / Стереозапись / Кассетная дека для воспроизведения / Большие простые в использовании кнопки управления / Цифровой ЖК-дисплей / 30 программируемых предустановленных станций / автоматическое сканирование радио / аудиовход / разъем для наушников Аудиовход – легко подключайте любое другое аудиоустройство, например iPod, iPhone, iPad или любые цифровые музыкальные плееры MP3, чтобы слушать музыку через эту аудиосистему ЧЕРЕЗ (стандарт) 3.5-миллиметровый мини-стерео вспомогательный входной разъем. Выходной разъем для наушников – для прослушивания конфиденциально в наушниках или для подключения к дополнительной звуковой системе домашнего кинотеатра и прослушивания кассет через динамики домашнего кинотеатра. Портативный и компактный – идеальный размер для использования в любой комнате вашего дома или на работе, с полнодиапазонными стереодинамиками, заключенными в фазоинверторную конструкцию, обеспечивающую более полное и приятное прослушивание. Опция питания от аккумулятора и удобная складывающаяся ручка для переноски дает вам свободу использовать в любом месте, дома, переносить из комнаты в комнату или брать с собой в дорогу, в парк на пикник или в семейную поездку.Цифровой стереофонический тюнер AM / FM Обеспечивает наиболее точную настройку радиостанций AM и FM без дрейфа и позволяет выбирать из широкого спектра ток-шоу или музыкальных программ с высококачественным чистым стереозвуком. Кроме того, предустановка на 30 станций позволяет вам настраивайте параметры для легкой настройки одной кнопкой на 20 FM и 10 AM ваших любимых радиостанций. Функция MEGA BASS – схема усиления низких частот усиливает низкочастотные басы одним нажатием кнопки для получения более глубокого и богатого звучания басов. – Режимы воспроизведения компакт-диска: нормальный, одиночный повтор, все повторение, воспроизведение выбранной папки, повторное воспроизведение выбранной папки, случайное воспроизведение, программное воспроизведение, программное повторное воспроизведение

Как вообще эта кассета с дополнительным устройством работала?

Помните тот неловкий момент, когда вы все еще водили машину, в которой был только кассетный магнитофон, а ваши друзья раскачивались в своих автомобилях с дополнительным шнуром?

Каким-то образом вы упустили возможность даже перейти к автомобилю с проигрывателем компакт-дисков, а теперь отстали от аудиотехнологий на два поколения.Кассеты еще не вернулись, поэтому вы могли листать радиостанции, пока не найдете что-то хорошее, или вставлять кассету из 80-х и надеяться, что вам не придется выполнять трюк с перемоткой карандаша, пока вождение.

Излишне говорить, что звук в вашей машине нуждался в небольшом усилении, и вы отчаянно пытались воспроизвести нужные мелодии именно тогда, когда они вам нужны, вместо того, чтобы надеяться поймать их на своем FM-радио.

Итак, что произошло? Вы взяли в руки этот изящный маленький инструмент, который превратил ваш кассетный проигрыватель в удобный, стильный вспомогательный шнур, который вы могли бы использовать на своем проигрывателе компакт-дисков, iPod и, возможно, на смартфоне.

В форме кассеты этот умный дурачок быстро обновил вашу машину и сделал ее там, где вы могли начать глушить, так же трудно, как вашим друзьям в течение многих лет.

Итак, как это работает? И как мы все волшебным образом узнали это устройство и просто доверились ему как своей спасательной линии для музыки на ходу?

Первоначально созданный Ларри Шотцем, этот человек был творческим гением в мире средств массовой информации, не только изобрел дизайн, от которого мы так сильно зависели, но и использовал свою изобретательность для создания беспроводных динамиков, антенн и множества аудио и видео. изобретения.

Любите инди?

Получайте последние новости инди, функции, обновления и раздачи прямо на свой почтовый ящик. Узнать больше

ПРИСОЕДИНЯЙТЕСЬ

Способ, которым кассета может передавать звук, на самом деле заключается в использовании существующей механики кассетного плеера для передачи электромагнитных сигналов для их преобразования Звучать.

Вместо того, чтобы иметь головку кассетного плеера, передающую шум через ленту, он передает сигнал напрямую, фактически создавая более яркий звук без такого большого «шума», как это часто бывает на кассетных магнитных лентах.

Согласно его патенту, поданному в 1986 году, «когда адаптер загружается в кассетную деку воспроизведения и эта дека, а также другое устройство работают, сигналы, генерируемые другим устройством, соединяются посредством вышеупомянутого проводника. и аудиосхему к записывающей головке, от которой эти сигналы подаются на воспроизводящую головку кассетной воспроизводящей деки, и, следовательно, эти сигналы воспроизводятся аудиосистемой ».

Благодаря этому изобретению, это быстро, потому что это способ модернизировать вашу аудиосистему по дешевке, в результате чего многие из нас могут потратить всего 10 долларов вместо того, чтобы выкладывать большие деньги.

А для тех, кто все еще раскачивает машину с кассетным плеером, эти плохие парни все еще доступны в JB Hi-Fi за легкие 9,95 доллара.

Ознакомьтесь с патентом на переходник от кассеты к вспомогательному шнуру:

Соединения усилителя: AUX, TOSLINK, RCA

Домашний кинотеатр и технология Hi-Fi уже не так сложны для новичков, как 20 или 30 лет назад . Прежде всего, распространение удобных для пользователя цифровых технологий упростило многие вещи, но выяснение задней части усилителя, AV-ресивера или компактной системы все еще может быть довольно запутанным.Обычно там вы найдете несколько точек подключения, хотя назначение каждой из них не сразу очевидно для всех. Однако, как только вы знаете некоторые основные термины и можете различать несколько типов кабелей, все становится проще.

Кроме того, с некоторыми дополнительными знаниями вы можете столкнуться с совершенно новыми возможностями: например, когда вы поймете, что старая кассетная дека могла быть подключена к вашей стереосистеме давным-давно.

Соединения AUX (вход или выход)

Помимо входов для различных проигрывателей, таких как проигрыватели Blu-ray, и разъемов для самих динамиков, самый важный вход усилителя или компактной системы называется AUX или вспомогательный .Это просто аудиовход, к которому вы можете подключить игроков по вашему выбору. Это может быть что угодно, от старой кассетной деки или современного плеера, такого как mp3-плеер или смартфон. Если вы хотите быстро и легко подключить компьютер, также лучше использовать вход AUX.

Как правило, устройства, к которым вы можете подключить наушники , обычно также могут быть подключены к вашей системе с помощью кабеля AUX. Однако термин AUX не указывает, какой именно кабель использовать.Он просто описывает цель этого подключения, а не гнездо или RCA-соединение. Наиболее распространены разъемы RCA – один красный и один белый или черный для двух стереоканалов. Чтобы подключить к нему iPod, вам понадобится простой 3,5-миллиметровый стереокабель RCA.

Кабель AUX, также имеется в Teufel

Подключение проигрывателя к аудиосистеме – какой кабель использовать?

Подключение проигрывателей обычно более сложное. Теоретически их тоже можно подключать к усилителю без специальных кабелей, но будут ли они работать – другой вопрос.Часто сигнал устройства слишком слабый, поэтому пользователи современных усилителей могут слышать только несколько тихих шумов – если вообще слышат. Решение – предусилитель. Он может быть встроен в сам проигрыватель грампластинок или быть частью усилителя. Если предусилитель находится в проигрывателе, вход AUX усилителя можно использовать без каких-либо проблем. Когда он установлен в усилителе, помимо входа AUX имеется также так называемый фонокорректор , через который следует подключать проигрыватели без встроенных предусилителей.Если ни усилитель, ни проигрыватель грампластинок не имеют встроенного предварительного усилителя, вам необходимо использовать фонокорректор – вы можете узнать больше об этом типе предварительного усилителя здесь .

Узнайте больше об усилителях звука здесь

Соответствующие продукты от Teufel

Линейный вход и другие соединения

Некоторые производители вносят свой вклад в путаницу, используя множество разных имен для аудиовходов своих устройств. Усилитель может иметь аудиовходы с названиями линейный вход, CD или тюнер .Но не волнуйтесь: все эти соединения в основном являются входами AUX, за исключением ранее упомянутого входа фонокорректора. Различные обозначения в первую очередь служат порядку отдельных устройств. Таким образом, вы можете быстро переключиться на соответствующий канал позже и сделать так, чтобы устройство, расположенное на соответствующем входе, уже было выбрано.

Teufel CoreStation – 5.1 AV-ресивер: центр вашего домашнего кинотеатра, к которому (должны) подключаться все остальные компоненты

Цифровые соединения

Большинство аудиовходов, и все те, которые мы рассмотрели в этом тексте, являются аналоговыми разъемами .Но есть также – особенно с современными усилителями, такими как CoreStation (показанный выше) – цифровые аудиовходы. В этом случае есть один вход для одного коаксиального кабеля и два входа TOSLINK :

Вид сзади на CoreStation

Разумеется, к цифровым аудиовходам нельзя подключать аналоговые устройства, только те, которые имеют цифровой выход. Таким образом, этот вход не подходит для использования с mp3-плеером или другим аналоговым воспроизводящим устройством , но может работать со всеми цифровыми плеерами, такими как проигрыватель Blu-ray.Обычно это подключается через HDMI, но также возможно подключение через кабель TOSLINK. Игровые консоли также могут передавать свой сигнал 5.1 на усилитель через эти цифровые входы. Даже если вы установили в свой компьютер высококачественную звуковую карту, вы обычно найдете там TOSLINK или коаксиальный выход . Обычно это лучший способ подключить компьютер к усилителю.

Лучше взгляните на CoreStation от Teufel

CoreStation – это ваш центр управления: будь то проигрыватель Blu-ray, игровая консоль, телевизор или система – все они найдут свое соединение, аналоговое или цифровое.И, возможно, даже по беспроводной сети, потому что Bluetooth также может подключать CoreStation. Более того, 360-ваттный усилитель класса D обеспечивает наилучший звук, а CoreStation выполняет всю свою работу бесшумно или даже совершенно незаметно, если хотите. Потому что вы можете просто повесить CoreStation на телевизор, как рюкзак: как никогда незаметно.

Связанные товары от Teufel

Заключение

То, что на первый взгляд кажется сбивающим с толку, оказывается намного менее сложным, чем ожидалось, после разъяснения некоторых основных понятий.

  • Вход AUX – это в основном обычный аудиовход.
  • Какой кабель подходит к соответствующему входу AUX, зависит от устройства.
  • У этого аудиовхода тоже разные названия в зависимости от устройства, но в итоге все примерно одинаково.
  • Различаются только цифровые аудиовходы, такие как разъем TOSLINK, и их питание может осуществляться только от устройств с соответствующим разъемом.
  • Однако для быстрого «Plug & Play» с mp3-плеером или компьютером лучше всего подходит аналоговое соединение.

Рекомендуемое изображение: © Иван Габович «Задняя панель AV-ресивера / усилителя Yamaha для разъема RCA, TOSLINK S / PDIF, Cinch, RCA и разъема кабеля для разъемов динамика (фото в открытом доступе)»
Все права защищены. Источник: Flickr.com

Reflexion CCR8012 Кассетный магнитофон FM AUX, лента, режим записи USB, вкл. микрофон Черный, Серый

Reflexion CCR 8012 магнитола

Особенности и детали

  • Магнитофон ретро
  • FM-радио
  • Порт USB
  • Микрофон в комплекте
  • Этот текст переведен автоматически.

Факты

  • FM-радио + USB-соединение · Портативный кассетный магнитофон с функцией записи одним касанием и автоматической остановкой · Встроенный конденсаторный микрофон и динамик
  • · Автоматический контроль уровня · AUX-IN для монофонической записи с MP3 или цифровых аудиоплееров · Выход для наушников 3,5 мм и вход для микрофона 3,5 мм · Возможность работы от батареи (батарейки не входят в комплект поставки) · Индикатор уровня записи / заряда батареи · Вкл / Выдвижная ручка для переноски.

Комментарии

Цифровое радио DAB +
– По состоянию на март 2015 года немецкое цифровое радио транслируется общенациональной сетью из 55 станций.Медиа-вещание и вещатели общенационального цифрового радио (Kanal 5C) намерены в ближайшие годы расширить сеть по всей стране.
– Местные, общественные и коммерческие цифровые радиовещательные компании управляют своими собственными сетями станций, не имеющих ничего общего с общенациональным цифровым радио. Региональное вещание регулируется каждой из федеральных земель. Означает, что вещание BR в основном ограничено аудиторией, базирующейся в Баварии. Это федеральный закон. Однако аудитория, проживающая в приграничных регионах федеральных земель, может иметь возможность слушать станции, базирующиеся в соседних штатах.
– Швейцарское цифровое радио: DAB + (T-DAB) скоро будет развернут и охватывает различные языковые регионы страны, а также местные радиовещательные станции, которыми управляют SRG, SwissMediaCast (SMC), Romandie Médias SA medias SA (RMS) и Limus -Дигрис.
DAB + теперь доступен по всей Австрии
Еще одно белое пятно на карте европейского радиовещания DACH исчезло благодаря новым стандартам и программам DAB +, развертываемым по всей Австрии. План состоит в том, чтобы постепенно создать достаточное количество станций цифрового вещания в период с мая 2019 года по сентябрь 2020 года, чтобы около 83 процентов австрийцев могли слушать цифровое наземное радио с широким спектром новых радиопрограмм.

Как добавить доп на штатную магнитолу? – MVOrganizing

Как добавить доп на стоковую магнитолу?

Добавьте дополнительный вход (MP3 / Ipod) в штатную магнитолу вашего автомобиля

  1. Введение. Добавьте дополнительный вход (MP3 / iPod) в штатную магнитолу вашего автомобиля.
  2. Шаг 1. Извлеките штатное радио из автомобиля.
  3. Шаг 2: Найдите разъем и контакты CD-чейнджера.
  4. Шаг 3: Припаяйте входной разъем Aux.
  5. Шаг 4: Установите внешний разъем в приборную панель.

Есть ли у Додж Магнум 2005 года доп.

RE: Обзор – вход AUX для 05 Magnum Ну на самом деле только разъемы AUX находятся в перчаточном ящике.

Сколько стоит установка дополнительного входа в автомобиле?

Большинство решений с портами AUX стоят от 30 долларов за самостоятельную установку и недорогие адаптеры AUX, в то время как прослушивание музыки премиум-класса достигается примерно за 200 долларов с профессиональной установкой и проводными опциями AUX – намного дешевле, чем переход на автомобиль со всем навороты!

Все ли автомобильные стереосистемы имеют порт AUX?

Вспомогательные порты почти стали стандартной функцией для новых автомобильных стереосистем, но многие старые стереосистемы не включают их.Если в вашей автомобильной стереосистеме нет дополнительного порта, вы можете пропустить магазин автомобильной аудиосистемы и добавить свой собственный.

Могу ли я установить в машине штекер AUX?

Установка порта вспомогательного входа – это простая работа, которую средний домашний механик может выполнить с профессионально выглядящими результатами за полдня. Есть много разных способов добавить дополнительные функции к любому автомобилю, грузовику, лодке или чему-либо еще, на чем вы водите. Даже мотоциклы можно настроить с возможностью воспроизведения дополнительных устройств.

Что я могу использовать, если в моей машине нет AUX-in?

Если в вашем автомобиле или радио нет дополнительного входа, вам лучше использовать FM-передатчик.Фактически, современный FM-передатчик представляет собой Bluetooth-приемник, но вместо того, чтобы отправлять звук в стереосистему через вспомогательный кабель, он передает его на открытой частоте FM-радио.

Как я могу установить порт AUX в мою машину?

Найдите гнездо Aux Input на автомобильной стереосистеме или приборной панели. Подключите один конец аудиокабеля к разъему для наушников на смартфоне. Подключите другой конец кабеля к разъему Aux Input автомобильной стереосистемы. Установите автомобильный стереоисточник на вход AUX.

Можно ли вставить шнур AUX в прикуриватель?

Таким образом, прикуриватель не может подключиться к дополнительному или вспомогательному шнуру и воспроизводить музыку через динамики вашего автомобиля.Но вы можете использовать шнур AUX для воспроизведения музыки через прикуриватель, если он подключен к автомобильному зарядному устройству, в котором также есть какой-то радиопередатчик.

Как я могу воспроизводить музыку в машине без AUX или Bluetooth?

Как воспроизводить музыку с телефона на машину без AUX или Bluetooth

  1. FM-передатчик. Автомобильное зарядное устройство для громкой связи, беспроводной FM-передатчик Bluetooth, радиоприемник, музыкальный стереоадаптер Mp3, зарядное устройство с двумя портами USB.
  2. Адаптер кассетной ленты.
  3. Загрузите приложение на свой телефон.
  4. Android Auto и Apple CarPlay.
  5. USB-вход.
  6. 30-контактный адаптер для iPod.

В каком году у автомобилей есть дополнительный вход?

Но примерно в 2004 году порты AUX стали просачиваться в мейнстрим, через несколько лет после того, как iPod стал популярным. В середине 2000-х они были действительно популярны. У всех хороших автомобилей был один, например, 2007 года, и у младших моделей они также были, например, в 2010 году. Почти у всех автомобилей он был в 2010–2011 годах.

Как подключить телефон к домашнему радиоприемнику без дополнительных устройств?

Беспроводное соединение

Bluetooth и FM-передатчики предлагают альтернативные способы передачи музыки с Android на стереосистему без проводов.Вы можете использовать динамики с поддержкой Bluetooth для прямого подключения к телефону, избавляя от необходимости в домашнем стереоресивере.

Как мне подключить мой aux к моему AV-ресиверу?

  1. Возьмите вспомогательный кабель 3,5 мм, который мы предоставили в коробке, и подключите один конец его к порту PHONES на AV-ресивере.
  2. Подключите другой конец кабеля к порту AUX на стороне TX на задней панели передатчика Oasis.
  3. Убедитесь, что индикатор «AUX» на Oasis теперь НЕВЕРОЯТНО БЕЛЫЙ.

Могу ли я подключить линейный выход к AUX IN?

Если у вас есть аудиовыход RCA линейного уровня, он должен нормально работать с любым дополнительным входом. Если на дополнительном входе есть стереофонический мини-разъем 3,5 мм, вам понадобится кабель с 2 RCA на одном конце и стереофоническим мини-штекером на другом. Они также делают переходники, если у вас уже есть кабель, который вы хотите использовать.

Является ли вспомогательный вход таким же, как линейный вход?

AFAIK, линейный уровень относится к напряжению / мощности, в то время как AUX относится к функциональности блока, на котором они находятся (вспомогательные входы, дополнительные к «нормальным»).Входы AUX, как правило, линейного уровня, но могут быть и уровня динамиков… На многих устройствах они имеют тенденцию означать одно и то же. Какое устройство вы имеете в виду?

OP-1 гид: запись с внешних источников

12. запись с внешних источников

/ guides / op-1

вернуться в меню



12.1 с помощью клавиши микрофон / вход



Клавиша микрофон / вход (с символом микрофона на ней) используется, когда вам нужно записать любой внешний звук или при передискретизации.

нажмите shift + mic / input для доступа к экрану ввода. Примечание
: когда вы делаете это в первый раз, вам нужно выбрать включение или выключение FM-радио.

источники, доступные для записи:

  • линейный вход

  • встроенный микрофон

  • встроенный FM-радио

  • USB-аудио

  • вывод на вход / ресэмплинг (ухо)

Клавиша микрофона / входа работает аналогично в любом режиме OP-1.Давайте рассмотрим основные режимы ниже, а также покажем некоторые примеры использования.

Клавиша входа 12,2 микрофона в режимах синтезатора и ударных

используйте кнопку mic / Input, когда у вас выбран механизм сэмплера для начала сэмплирования. выберите желаемый источник, повернув синий энкодер.

Совет: вы можете использовать внешний звук для управления элементом lfo. подробнее здесь
.

Клавиша микрофона / входа 12,3 в режиме ленты и микшера

нажатие кнопки микрофон / вход в режиме ленты или в режиме микшера позволяет включать / выключать внешний звук.

нажатие shift + mic позволяет выбрать, какой внешний источник аудиовхода включить.

это позволяет вам микшировать воспроизведение радио в фоновом режиме или использовать любой внешний сигнал, поступающий через микрофон, линейный вход или USB, и микшировать его с вашим записанным материалом.

pro-top: подключите второй OP-1 к линейному входу и управляйте уровнями звука обоих устройств с помощью одной ручки регулировки громкости.

12.4 дискретизация с использованием встроенного микрофона

  1. пресс-синтезатор.

  2. нажмите shift + 1-8.

  3. выбрать пробоотборник.

  4. нажмите 1-8.

  5. нажмите Shift + микрофон.

  6. выберите микрофон в качестве входа.

7. Отрегулируйте настройки порога и усиления, белый + оранжевый.
8. удерживая любую клавишу, говорите в микрофон.
9. Отпустите ключ.
10. Играйте на клавиатуре и наслаждайтесь звучанием своего голоса.

12.5 создание ударной установки из FM-радиоволн

  1. пресс-барабан.

  2. нажмите shift + 1-8.

  3. выберите любой набор на основе образца.

  4. нажмите 1-8.

  5. нажмите Shift + микрофон.

  6. выберите FM-радио для входа с помощью синего кодировщика и найдите сигнал с помощью зеленого кодировщика.

7. Отрегулируйте настройки усиления и порога с помощью оранжевого и белого энкодеров.
8. удерживайте кнопку, чтобы начать отбор проб.
9. Отпустите ключ.
10. Играйте на клавиатуре и отрегулируйте позиции запуска / остановки с помощью энкодеров.

Совет: нажмите зеленый энкодер, чтобы автоматически найти доступные радиостанции.

Совет: используйте антенну из комплекта принадлежностей OP-1 для получения наилучшего приема. вы также можете попробовать подключить аудиокабель 3,5 мм (или пару наушников) к линейному входу и использовать его в качестве внешней антенны.

12.6 запись аудио с USB на ленту

  1. подключите OP-1 к компьютеру через usb.

  2. выберите OP-1 в качестве вывода звука в настройках вывода звука компьютера.

  3. нажмите shift + mic и выберите usb в качестве входа.

  4. начните воспроизведение звука с вашего компьютера и отрегулируйте настройки усиления и порога на OP-1 с помощью оранжевого и белого энкодеров.

5. нажмите на ленту и протрите ленту до того места, где вы хотите начать запись.
6. Нажмите микрофон, чтобы включить USB-аудиовход и отрегулируйте входное усиление с помощью оранжевого энкодера.
7. удерживайте запись и нажмите кнопку воспроизведения, чтобы начать запись.
8. По окончании нажмите «Стоп» и снова нажмите «микрофон», чтобы отключить аудиовход USB.

Совет: попробуйте поэкспериментировать с записью на разных скоростях ленты, чтобы замедлить или ускорить запись.

12,7 запись внешнего микрофона на ленту

  1. нажмите Shift + микрофон.

  2. выберите микрофон в качестве входа.

  3. подключите внешний микрофон к красному входу 3,5 мм. обратите внимание, как входная графика переключается на линию при подключении кабеля.

  4. регулировка порога и настройки усиления, белый + оранжевый.

5. Прижмите ленту.
6. Нажмите микрофон, чтобы активировать микрофонный вход.
7. Выберите, на какую ленточную дорожку вы хотите записать (T1-T4), и отрегулируйте уровень записи с помощью оранжевого цвета, чтобы обеспечить чистый громкий сигнал.
8. Запишите на ленту как обычно.
подробнее здесь
.

Примечание: чтобы использовать внешний микрофон с OP-1, он должен иметь автономное питание и воспроизводить звук линейного уровня.
OP-1 не будет питать внешние микрофоны.

Совет: убедитесь, что сигнал как можно громче и четче, прямо с микрофона, а не используйте слишком большое усиление внутри OP-1.чтобы избежать клиппирования, рекомендуется использовать высококачественный микрофонный предусилитель.

предыдущая глава

вернуться в меню

следующая глава

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
