На датчик скорости: Датчик скорости: особенности работы, неисправности и замена

Содержание

Что такое датчик скорости и для чего он нужен в автомобиле

Транспортные средства современного типа отошли от механического метода измерения скорости. На его смену пришли специально разработанные устройства, работающие базируясь на эффекте Холла.

Здесь датчик скорости получает от контролера специальный частотно-импульсный сигнал. При этом частота передачи такого сигнала напрямую зависит от скорости движения автомобиля. Одним словом, датчик скорости — это деталь которая определяет точную скорость движения автомобиля.

Принцип работы датчика движения основывается на вычислении временного интервала между переданными сигналами за каждый пройденный километр. Каждый километр датчик передает контролеру 6 тысяч импульсов.

Когда автомобиль ускоряется, частота передачи импульсов начинает пропорционально возрастать. Рассчитав точное время передачи импульсов, мы без труда сможем получить точную скорость движения своего транспортного средства.

Еще одной функцией датчика скорости является возможность экономии топлива когда авто движется «накатом». Несмотря на всю простоту работы этого датчика, если возникает его поломка, это сразу сказывается на работе двигателя автомобиля.

Влияние датчика скорости на двигатель

После передачи импульсного сигнала от датчика скорости контролеру, последний перенаправляет его в электронный блок управления машинного двигателя. Полученные данные служат основой для проведения расчета необходимого количества топлива.

В случае же, если водитель уменьшает скорость движения (снижает уровень нажима педали газа) количество направляемого в двигатель топлива снижается. Такой подход позволяет получать рациональное использование топлива и обеспечивать его существенную экономию.

Если же датчик неисправен, блок управления такой информации не получает, и топливо подается равномерно вне зависимости от нажатия на газовую педаль.

В итоге расход топлива начинает резко увеличиваться, а сама работа двигателя, особенно в условиях повышения нагрузки, становится прерывистой (можно ощутить некоторые рывки двигателя) из-за отсутствия необходимого количества топлива.

Специалисты подсчитали, что с работающим датчиком скорости автомобиль при езде по городу может экономить до 2 литров горючего на каждые 100 км пробега.

Важно также понимать, что в некоторых последних моделях современных автомобилей повреждение датчика скорости может стать причиной нарушения работы электроусилителя руля. В случае, если стрелки спидометра либо же тахометра начинают непроизвольно передергиваться, целесообразно сразу проверить устройство и ведущие к нему тросики.

Причины поломок датчика скорости

Одной из самых распространенных проблем работы устройства такого типа считается сбой работы электрооборудования. Поэтому начало диагностики, особенно если вы делаете это самостоятельно, следует осуществлять с тщательного осмотра проводов и контактов. Делается это визуально, а также с использованием тестера. Наиболее уязвимыми местами считаются окончание пластикового разъема и вблизи выпускного коллектора.

Прежде всего, контакты разъединяются и проверяются каждый в отдельности. Обычно влажная и соленая среда становится причиной быстрого их окисления. А это обеспечивает прерывания электрической цепи.

В случае обнаружения закисленных контактов следует их очистить от образовавшегося налета и смазать специально предназначенной для этих целей смазкой. Дальше нужно осмотреть в каком находится состоянии тросик спидометра.

Из-за длительной эксплуатации тут часто образуются небольшие разрывы, что существенно изменяет корректную работу устройства. В качестве профилактического средства для тросика периодически целесообразно смазывать его маслом.

Основными признаками, сигнализирующими о неисправности датчика, обычно становятся такие:

— расход топлива в авто стремительно увеличился без видимых на то причин;

— на холостом ходу двигатель работает с некоторыми перебоями;

— некорректно работает (либо вообще не работает) спидометр;

— при вдавливании педали газа для набора скорости двигатель начинает терять мощность.

Обычно поврежденный датчик скорости не подлежит ремонту, а его попросту меняют на новый.
Понятное дело, как любая друга участь автомобиля, находящаяся в процессе постоянного влияния различных внешних и внутренних фактов, датчик импульса скорости может выходить из строя достаточно быстро, либо же служить больше отведённого нормативного срока, если автовладелец будет соблюдать несколько нехитрых правил.

Прежде всего, избегайте ненужной быстрой езды. Из-за этого тросик повреждает имеющийся в датчике пластиковый хвостик, что ускоряет «кончину» устройства. Сам же тросик следует своевременно обрабатывать машинным маслом, чтобы на нем отсутствовали расслоения.

Читайте на нашем сайте: Что такое датчик детонации в автомобиле.

Всегда обеспечивайте плотное крепление пластикового хвостика датчика с тросиком – это снижает риск разбалтывания гнезда крепления в процессе эксплуатации автомобиля. Своевременно очищайте контакты от окисления, чтобы не спровоцировать, кроме прочего, короткое замыкание.

Всем удачи и отличной скорости на дорогах.

Поделитесь информацией с друзьями:

Датчик скорости

Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины.

Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов – 6004. Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.

Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.

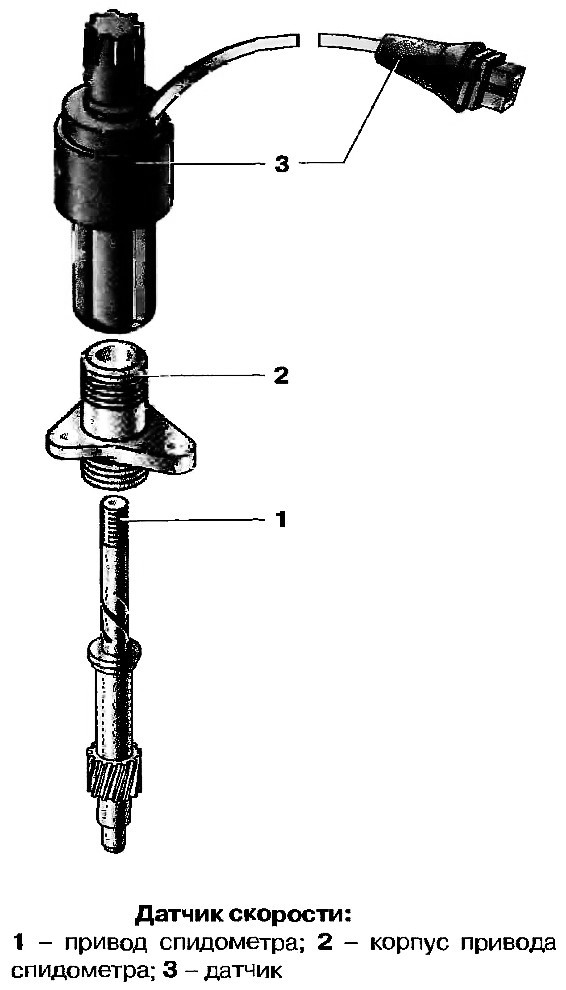

Датчик скорости ВАЗ 2114, как и на всех остальных автомобилях семейства ВАЗ, в том числе ВАЗ-2109, Калине, Приоре, стоит на коробке передач, а точнее, на механизме привода спидометра. Чтобы его обнаружить, нужно залезть под капот, желательно снять адсорбер, чтобы открыть себе пространство (можно обойтись и без снятия, но добраться до датчика скорости будет сложнее). Со стороны правого внутреннего ШРУСа нужно найти провод, который идет к КПП, он-то и подключается в разъем датчика скорости.

Содержание

Признаки неисправности датчика скорости
Причины неисправности датчика скорости
Как проверить датчик скорости на ВАЗ-2109
Первый способ
Второй способ (без демонтажа)
Третий способ (без мультиметра)
Замена датчика скорости на ВАЗ-2109

Признаки неисправности датчика скорости

При неисправности датчика скорости, становится невозможным измерить скорость машины, но это еще не все. Хуже то, что при этом возникают перебои в работе мотора. Наиболее часто встречаются следующие признаки, свидетельствующие о неисправности, и устранить которые поможет только его замена:

спидометр не работает или дает неверные показания;
нестабильный холостой ход;
повышенный расход горючего;
мотор перестает развивать полную мощность.

По статистике, чаще всего о неисправности говорит остановка мотора на холостом ходу, когда автомобиль движется накатом, либо когда водитель выжимает сцепление, чтобы переключить передачу. Обычно на панели приборов загорается индикатор Check engine, а если автомобиль оснащен бортовым компьютером, он выдает код ошибки «24».

Если неисправен датчик скорости на «Калине», к числу симптомов добавляется неработающий электроусилитель руля, и повышенная чувствительность указателя уровня топлива к уровню бензина в баке.

Причины неисправности датчика скорости

Чаще всего неисправности возникают при обрыве электрической цепи, поэтому диагностику следует начинать с проверки проводов и контактов. Окислившиеся или загрязненные контакты необходимо зачистить и покрыть какой-нибудь смазкой, например «Литолом».

Возможный обрыв проводов следует искать возле разъема. В этом месте они изгибаются и нередко перетираются. Также нужно проверить целостность изоляции проводов в районе выпускного коллектора. Она может оплавиться, после чего возникает замыкание.

Причиной неисправности датчика может стать изношенный трос спидометра. На нем со временем появляются разрывы и заусенцы, которые впоследствии приводят датчик к выходу из строя.

Как проверить датчик скорости на ВАЗ-2109

Проверка датчика скорости начинается с того, что выясняется, подается ли 12 В на его контакты. Поскольку принцип его работы основан на эффекте Холла, контакт, через который проходят импульсные сигналы, можно проверить только при кручении. Напряжение при этом изменяется в диапазоне от 0,5 В до 10 В.

Проверить устройство можно тремя способами, для двух первых нужен мультиметр.

Первый способ

датчик снимается;
при помощи мультиметра нужно выяснить, за что отвечает каждый контакт, нужно найти импульсный;
плюсовой щуп соединяется с импульсным контактом, а минусовой – с кузовом или двигателем автомобиля;
на ось датчика надевается кусок трубки и вращается с небольшой скоростью, мультиметром при этом измеряется напряжение: чем выше скорость вращения, тем выше частота импульсов и напряжение.

Второй способ (без демонтажа)

при помощи домкрата вывешивается одно из передних колес машины;
мультиметр соединяется с проводами датчика;
необходимо вращать колесо и контролировать, появляются ли импульсы (если да – устройство нормально работает).

Третий способ (без мультиметра)

При отсутствии измерительного прибора, проверка может быть выполнена с помощью контрольной лампы или обычной 12-вольтовой лампочки. Порядок действий аналогичен второму способу.

от датчика отсоединяется импульсный провод;
при включенном зажигании при помощи контрольной лампы нужно найти «плюс» и «минус»;
вывешивается колесо;
контрольная лампа соединяется с сигнальным проводом, колесо вращается (если на контрольке загорается «минус» — датчик работает).

Если контрольной лампы под рукой не оказалось, можно использовать 12-вольтовую (например, из поворотника). Проводом соединяется плюс аккумулятора и сигнальный контакт. Если датчик работоспособный, лампочка будет моргать.

Если проверка показала, что устройство исправно, нужно проверить, как работает его привод. Для этого вывешивается переднее колесо. На ощупь необходимо отыскать привод датчика. Затем ногой нужно вращать колесо, а рукой контролировать, есть ли вращение в приводе и стабильно ли оно.

Замена датчика скорости на ВАЗ-2109

Неисправный датчик скорости ремонту не подлежит. Замена производится быстро и не сложно. Для работы понадобятся ключи «10» и «21». Прежде всего, от бортовой сети отключается аккумуляторная батарея, затем отключается разъем датчика скорости.

После этого откручивается сам датчик. Если сломается его шток, придется демонтировать привод. Делать это нужно аккуратно, чтобы не уронить сломанный шток внутрь коробки передач.

Монтаж производится в обратном порядке. Шток привода вставляется во втулку датчика, резиновое уплотнительное кольцо смазывается маслом, после чего устройство прикручивается на место.

После того, как была произведена замена, необходимо обнулить ошибки ЭБУ, иначе он по-прежнему будет считать датчик скорости неисправным, и замена не даст должного эффекта.

Датчик скорости

— все, что вам нужно знать

Датчик скорости , важный компонент для работы нескольких бортовых систем, позволяет измерять скорость вращения магнита, чтобы обеспечить напряжение, соответствующее скорости вращения.

Широко используется в аэронавтике, автомобилестроении и точном машиностроении. В автомобильном секторе требуется датчик скорости вращения колеса. Примером его использования является то, что он может быть установлен на колесе для передачи информации в различные системы, такие как ABS (антиблокировочная тормозная система) или ESP (электронная программа стабилизации) для динамического управления автомобилем.

Получить предложение

Страница продукта – Станок для резки и гибки

Различные типы датчиков скорости

Использование датчика скорости также необходимо для контроля скорости электрического или теплового двигателя. Существуют различные типы датчиков скорости : индуктивные датчики, которые могут быть монополярными или биполярными, и активные датчики, которые могут быть магниторезистивными и датчиками Холла.

Монополярные индуктивные датчики представляют собой индуктивные или магнитные датчики, бесконтактно измеряющие скорость вращения колеса. Они производят так называемое переменное напряжение с амплитудой, которая может варьироваться в зависимости от скорости вращения, формы штыря, используемых материалов или размера зазора.
Биполярные индуктивные датчики имеют особенность, заключающуюся в передаче более сильного электрического сигнала, чем сигнал, передаваемый монополярными датчиками. Они также менее чувствительны к деформации.

Последние два типа датчиков скорости являются активными датчиками. Они называются активными, потому что для работы должны питаться от внешнего напряжения. Без источника питания они не могут подавать никаких сигналов. В зависимости от магнитного потока, проходящего через него, чувствительные элементы, из которых он состоит, генерируют напряжение. Эти элементы относятся к магниторезистивным или на эффекте Холла. Напряжение, измеряемое этими типами датчиков, не зависит от скорости вращения колеса, поскольку его можно измерять до полной остановки. Это не относится к индуктивным датчикам.

Активные магниторезистивные датчики состоят из встроенной электронной части и магниторезистивного элемента.
Активные датчики Холла состоят из встроенной электронной части и элемента Холла.

Детальный обзор активного датчика Холла

Активный датчик скорости Холла состоит из двух частей: встроенной электронной части и элемента Холла, состоящего из двух смещенных датчиков Холла. Он генерирует напряжение, которое может изменяться в зависимости от магнитного потока, проходящего через него.

Например, в случае датчика скорости колеса вращение колеса создает магнитное поле, которое изменяется, создавая два чередующихся сигнала. Чтобы получить один сигнал, два сигнала вычитаются и фильтруются для подавления помех. Полученный новый сигнал усиливается, а затем передается на пороговый переключатель (или триггер Шмитта), где он обрезается и калибруется для формирования прямоугольного сигнала. Наконец, последний проходит через два электрогенератора. Задачей этих генераторов является получение так называемого «чистого» и постоянного сигнала, не чувствительного к помехам.

Полезно знать, что выходной сигнал активных магниторезистивных датчиков и активных датчиков Холла идентичен, и если конструкция датчика позволяет, то их можно установить на один и тот же автомобиль.
