Ремонт механизмов регулировки фаз газораспределения

Представить себе современный двигатель без механизма регулировки фаз газораспределения практически невозможно. Сегодня подобные устройства есть и в «малолитражных» трехцилиндровых моторчиках, и в многолитровых V-образных «восьмерках». Само собой разумеется, что детали и узлы таких систем изнашиваются при эксплуатации и требуют замены во время капитального ремонта. Или их тоже можно ремонтировать? Во всяком случае, наши коллеги из США научились восстанавливать муфты фазовращателей и здесь рассказывают о своем опыте.

Мы начали восстанавливать фазовращатели еще в 1990-е годы по двум причинам. Во-первых, новые узлы зачастую невозможно было купить, а, если они и были в наличии, то оказывались слишком дорогими. Без ремонта (и до того, как подобные механизмы стали доступны на вторичном рынке) цены на новые детали у официальных дилеров кусались. Цена за 3-клапанную муфту Ford составляла $325, для мотора Nissan VQ40 – $230, механизмы для 2-литрового Kia – $400.

И даже сегодня мы сталкиваемся с проблемами поставок некоторых механизмов фазовращателей, например – для Chevrolet Colorado, что подтолкнуло нас к освоению ремонта таких муфт, так как GMC их больше не предлагает.

Вторая причина, почему мы занялись подобным видом ремонта – наша философия: мы восстанавливаем изношенные детали и узлы, а не устанавливаем новые. Постепенно, шаг за шагом, мы освоили способы ремонта многих компонентов двигателя, и механизмы регулировки фаз газораспределения здесь не исключение. Теперь мы восстанавливаем все типы подобных механизмов.

Ремонт механизмов регулировки фаз газораспределения (муфт фазовращателей) очень успешен, потому что обычно причины поломок двигателей не в них. Обычно менее 1% поломок моторов вызывается плохим качеством самого фазовращателя. Большинство двигателей выходят из строя из-за загрязнения, низкого давления масла давления или поломки управляющего клапана. Так что большое количество шестерен/звездочек фазовращателей обычно пригодны к дальнейшему использованию.

Крайне редко встречаются шестерни/звездочки, поврежденные настолько, что их остается только выбросить. Хорошему качеству ремонта способствует чистота всех масляных каналов (их вскрытие и промывка строго обязательны), промывка всех фильтрующих элементов и строгое выдерживание масляных зазоров между деталями двигателя.

Фото. Системы регулировки фаз газораспределения есть двух видов: переключением или фазированием. Система переключения работает по принципу «да-нет»: т. е. сдвигает фазы на фиксированный угол вперед или назад. А система фазирования регулирует фазы постоянно и непрерывно. Такая система может фиксировать механизм в любом положении, в пределах рабочего диапазона.

Мы расскажем о процессе все: от демонтажа до проверки, расскажем, что работает правильно, а что нет.

Система регулировки фаз газораспределения проворачивает распределительный вал на определенный угол, в зависимости от оборотов и нагрузки на двигатель и позволяет двигателю работать при «идеальных» условиях в более широком рабочем диапазоне, чем при фиксированном положении распредвала. Система управления фазовращателем, используя информацию от множества датчиков двигателя, «командует» гидравлическим клапаном. Который, в свою очередь, направляет масло под давлением к муфте фазовращателя. Есть два основных типа механизма изменения фаз газораспределения: тип «винтовой пружины» и тип «масляной камеры». В большинстве двигателей используется механизм камерного типа. Муфта фазовращателя такого типа имеет внешний корпус, связанный со звездочкой газораспределительного механизма, и внутренний ротор, который связан с распредвалом. Промежутки между корпусом и ротором образуют рабочие камеры, разделяемые специальными уплотнениями. Стопорный штифт удерживает шестерню от смещения при запуске. Масло под давлением, наполняющее камеры, толкает ротор для поворота распредвала вперед или назад.

Ремонт механизма начинается с демонтажа деталей и их последующей промывки. Мы предварительно моем демонтированные детали в ультразвуковых ваннах, примерно полчаса, а затем вскрываем муфты фазовращателей. Затем все детали снов помещаются в моющие корзины. Ротор стоит оставить подсобранным с корпусом, чтобы не потерять уплотнения насадки или их пружины. Большинство уплотнительных насадок пластиковые, и они обычно теряются при промывании.

Важная причина, почему мы вскрываем муфту – потому что, внутри остается много масла и мелких загрязнений, которые невозможно будет вымыть. Еще одна причина вскрыть муфту – необходимость проверить наличие блокировки. Некоторые владельцы намертво блокируют муфту, чтобы увеличить мощность. Такое встречается во всех типах муфт.

После того, как все детали промыты, можно проверить их износ и повреждения. Больше всего страдают зубья шестерни ГРМ и боковые стенки корпуса, которые контактируют с торцевыми уплотнениями. Механизм с металлическими уплотнениями изнашивается больше, чем с пластиковыми. Любое повреждение, допускающее перетекание масла или заедание, в дальнейшем создаст проблему со перемещением деталей. Также надо проверить, повреждено ли отверстие стопорного штифта. Стопорный штифт подпружинен и он скользит к запорному диску, при работе шестерни. При блокировке муфты, пружина смещает штифт внутрь отверстия, поэтому заходная часть штифта может быть повреждена. Штифт или его паз испытывают на себе большие нагрузки и могут треснуть или сломаться. А износ запорных дисков может быть очень похожим на износ торцевой поверхности корпуса масляного насоса. Проверка муфты очень напоминает проверку масляного насоса – и там, и там вы можете увидеть похожие повреждения.

Обратная сборка – несложная. Детали движутся только в одном направлении, поэтому ошибиться сложно. Слегка смажьте все внутренние детали моторным маслом. Мы обычно используем масло типа 5W-30. Сборка механизма с пружиной немного сложнее. Самая очевидная ошибка – это установить ротор в корпусе вверх ногами, но в большинстве случаев стопорные диски не совместиться должным образом, и вы, поэтому, не сможете установить шестерню на распредвал. После того, как детали установлены, вы можете вручную завернуть болты, но, прежде чем болты будут затянуты полностью, вам надо выровнять ротор и стопорный диск, чтобы распредвал «подошел». Для этого вы можете использовать сам вал, или, как мы, – специальную оправку.

Болты затянуты, и шестерня готова к работе. Мы предварительно определяем момент затяжки крепежных болтов, прежде чем запустить деталь в дело. Можно для этого использовать разъединительный динамометрический ключ или маркировать болты перед отворачиванием. По нашему опыту, большинство из них тянутся моментом 13…14 Нм, но некоторые бывают затянуты на удивление слабо. Поэтому лучше всегда проверять крутящий момент для любого нового типа шестерни, которую вы устанавливаете.

Большинство ошибок при сборке всегда приводят к провальному результату: шестерня не подойдет к распредвалу или никогда не пройдет испытание. Нам встречались: отсутствие уплотнений, стопорных штифтов, поврежденные или неправильно установленные импульсные датчики.

Механизм с отсутствующими деталями никогда не пройдет испытание: он не сдвинется и не заблокируется.

Чтобы избежать ошибок лучше использовать шаблоны и памятки для сборки.

Мы проверяем отремонтированные механизмы на нашем моторном стенде путем проверки перемещения ротора. Лучше это делать на небольших оборотах или с помощью стробоскопа. На испытательном стенде мы видим некоторые неисправности, чаще всего шестерня вообще не смещается, но это не всегда беда шестерни. Если есть проблемы с давлением масла, то шестерня-муфта просто не будет работать.

Большинство современных механизмов, с которыми мы сталкиваемся, очень простые, легко разбираются, чистятся, собираются и проверяются. Включение подобной услуги в перечень ваших ремонтных услуг позволит вам предложить лучшую цену вашим клиентам и подготовиться к появлению более сложных систем. Например, механизм изменения фаз газораспределения нового 5-литрового двигателя Ford, в котором управляющий клапан встроен в шестерню.

Другой тип муфты, с которым вы можете столкнуться, – система электромагнитного привода на двигателях Nissan VQ35. На крышке корпуса установлен электромагнит, который работает с механическим фиксатором, прикрепленным к распредвалу. Если возникнет какая-либо деталь будет повреждена, как если бы привод коснулся магнита, ее надо заменить. Вы можете очистить детали и проверить сопротивление катушки, но вы не сможете проверить это устройство как муфту с гидроприводом. Вам придется удостовериться, что распредвал сместился, визуально.

И, напоследок, несколько полезных советов.

Если у вас нет обменного фонда механизмов муфты, которую планируете отремонтировать, то лучше всего найти их и подготовиться наилучшим образом до того, как начнете демонтаж. Я рекомендую фотографировать каждый шаг разборки устройства, чтобы обеспечить правильную сборку. Некоторые из этих компонентов содержат детали замысловатой формы, и вы должны быть уверены, что они вернутся на место в правильном положении.

Если на шестерне есть датчик положения распредвала, будьте внимательны и зафиксируйте фазу, чтобы правильно вставить его назад. Есть шестерни, которые спрессованы вместе, а есть шестерни, которые стянуты болтами. С ними иметь дело проще, лишь проверьте крутящий момент на болтах, прежде чем снять шестерню.

Спрессованные шестерни, встречающиеся в моделях Nissan и GM, сложно демонтировать, для них требуются специальные оправки, которые обычно не валяются на полках. Для такого типа механизма мы маркируем все детали перед демонтажом, чтобы вновь собрать их в правильном положении. Если вы можете найти подходящую замену уплотнительным кольцам, этот тип муфты можно успешно восстановить.

Мы установили, что попытка помыть механизм, не открывая его, всегда оставляет загрязнение в нем, даже если использовать ультразвуковые очистители и даже если оставить их в ванне на ночь. Винтовые шестерни захватывают и удерживают все остатки старого масла. Как только вы поместите их в мойку, они впитают все из воды. Механизм нужно обязательно вскрыть, чтобы вымыть его, высушить и смазать должным образом.

Фото. Спрессованные шестерни, встречающиеся в моторах Nissan и GM, сложно демонтировать, для них требуются специальные оправки. Для такого типа механизма мы маркируем все элементы перед демонтажом, чтобы собрать их с правильной фазой распределения.

После того, как вы познакомитесь с ремонтом механизма изменения фаз газораспределения и разработаете свой собственный процесс их тестирования, вы обнаружите, что и процесс, и оборудование можно легко применить к другим продвинутым системам управления двигателем. Чтобы можно было и далее предлагать нашим клиентам продукцию, которую они хотят, и ремонтировать вместо того, чтобы заменять.

ХОТИТЕ СТАТЬ АВТОРОМ?

Пришлите свою статью

Что такое система изменения фаз газораспределения

Эффективность работы любого ДВС, КПД двигателя, показатель мощности, моментная характеристика и топливная экономичность напрямую зависят от ряда факторов. Одной из важных составляющих в списке являются фазы газораспределения. Ответить на вопрос, что такое фазы газораспределения двигателя, можно следующим образом. Под такими фазами стоит понимать своевременное открытие и закрытие впускных и выпускных клапанов.

Большинство современных ДВС все более активно получают систему изменения фаз газораспределения, хотя еще около 20 лет назад массово доступный четырехтактный двигатель данной системы не имел. В обычном моторе клапаны открываются благодаря воздействию на них кулачков распределительного вала. Форма профиля кулачка распредвала определяет момент и продолжительность открытия клапана.

Указанные параметры составляют так называемую ширину фазы газораспределения.  Дополнительным параметром также является величина хода клапана (высота его подъема). Стоит учитывать, что топливно-воздушная смесь и отработавшие газы во впуске, в цилиндре ДВС и на выпуске ведут себя не одинаково, что зависит от различных режимов его работы. Скорость течения динамично изменяется, появляются колебания газовых сред, которые приводят к резонансам или застою. Все это влияет на эффективность наполнения цилиндров и их продувки на разных режимах работы силового агрегата.

Фиксированные фазы газораспределения заставляют конструкторов ДВС проектировать мотор так, чтобы присутствовала уверенная тяга в диапазоне низких и средних оборотов, но при этом оставался запас мощности для поддержания набранной скорости и дальнейшего ускорения автомобиля при выходе ДВС на режимы около зоны максимальных оборотов. Дополнительно необходимо обеспечить устойчивую работу силового агрегата на холостом ходу, эластичность на переходных режимах, а также экономичность и экологичность силовой установки. Если фазы газораспределения фиксированы, то улучшение одних параметров закономерно повлечет ухудшение других. Для решения этой задачи была разработана система изменения фаз газораспределения, которая гибко и динамично изменяет основные параметры работы ГРМ зависимо от того режима, в котором работает двигатель в определенный момент.

Система изменения фаз газораспределения VVT (англ. Variable Valve Timing) создана для динамичной корректировки рабочих параметров механизма газораспределения. Данное управление осуществляется с учетом различных режимов работы силового агрегата. Использование указанной системы регулировки фаз газораспределения позволяет добиться повышения мощности мотора и моментной характеристики. Система VVT обеспечивает экономию горючего, а также снижает токсичность выхлопных газов в процессе работы двигателя.

Система изменения фаз газораспределения влияет на основные параметры работы газораспределительного механизма. К таким параметрам относят моменты открытия и закрытия впускных и выпускных клапанов, длительность времени открытия клапана и высоту его подъема. Указанные параметры представляют собой в итоге фазы газораспределения, так как от них зависит продолжительность такта впуска и выпуска, что выражается тем углом, на который повернут коленчатый вал двигателя по отношению к мертвым точкам (ВМТ и НМТ) во время движения поршня в цилиндре. Форма кулачка распределительного вала определяет фазу газораспределения, так как указанный кулачок оказывает прямое воздействие на впускной или выпускной клапан ГРМ.

Содержание статьи

Для чего необходима система изменения фаз газораспределения

Для достижения наибольшей эффективности применительно к динамично изменяющимся режимам работы ДВС необходима различная величина фаз газораспределения. В режиме холостого хода наиболее рациональными становятся «узкие» фазы газораспределения, под которыми понимается позднее открытие и ранее закрытие клапанов. При этом исключается перекрытие фаз, под которым понимается время одновременного открытия впускного и выпускного клапана. Это необходимо для того, чтобы исключить попадание выхлопных газов во впуск и выброс топливно-воздушной смеси в выпускной коллектор.

Выход мотора на режим максимальной мощности означает повышение оборотов, так как распредвал крутится быстрее и время открытия клапанов сокращается. Для того чтобы не терялась мощность и крутящий момент на высоких оборотах сохранялся, в двигатель должно поступать намного больше топливно-воздушной смеси, а выпуск отработавших газов должен быть реализован максимально эффективно. Задача решается путем раннего открытия клапанов и увеличения времени их открытия, делая фазу «широкой». Фаза перекрытия также расширяется до максимума с ростом оборотов, что необходимо для качественной продувки цилиндров.

Если мотор работает на низких оборотах, нужны максимально короткие фазы газораспределения. Это означает, что время открытия клапанов должно быть минимальным по продолжительности, обеспечивая так называемые «узкие» фазы. Высокие обороты двигателя требуют полной противоположности в виде «широких» фаз газораспределения. Время открытия клапана должно быть увеличено до максимума, параллельно обеспечивая такты впуска и выпуска, а также эффективное перекрытие.

Сам кулачок распредвала имеет форму, которая способна обеспечить как реализацию узкой, так и широкой фазы. Проблема заключается в том, что фиксированная форма кулачка не позволяет одновременно добиться узких и широких фаз газораспределения. Получается, форма кулачка подобрана с расчетом на возможный оптимальный баланс между высоким показателем крутящего момента на низких оборотах ДВС и максимальной мощностью агрегата в режиме высокой частоты вращения коленчатого вала. Система изменения фаз газораспределения позволяет намного более гибко изменять эти параметры, буквально «подстраивая» ГРМ  под конкретный режим работы двигателя для достижения лучшей отдачи от мотора и топливной экономичности.

Системы изменения фаз газораспределения представлены несколькими видами. Главные отличия заключаются в тех и или иных параметрах регулировки ГРМ в процессе его работы.  Сегодня используются следующие решения для управления фазами газораспределения:

• система поворота распредвала;
• кулачки распредвала с различным профилем;
• система изменения высоты подъема клапанов;

Система на основе гидроуправляемой муфты

Широкое распространение получили системы изменения фаз газораспределения, принцип работы которых основан на осуществлении поворота распредвала. К таким схемам управления фазами газораспределения относят: японскую систему VVT-i, Dual VVT-i, решение немецкого концерна BMW под названием VANOS, Double VANOS, схему VVT от Volkswagen, управление фазами газораспределения VTEC от Honda, систему CVVT брендов Hyundai, Kia и концерна GM, регулировку фаз VCP от Renault и т. д.

Работа указанных выше систем основывается на небольшом повороте распредвала по ходу его вращения. Такой способ позволяет добиться раннего открытия клапанов сравнительно с их базовым начальным положением. Данный тип систем изменения фаз газораспределения конструктивно состоит из специальной муфты, которая управляется гидравлическим способом, а также дополнительной системы управления указанной муфтой. Гидроуправляемая муфта среди автомехаников получила название фазовращатель.

Поворот распредвала осуществляется при помощи электроники управления и гидравлики, а сама система чаще всего затрагивает только впускные клапаны. Рост оборотов ДВС приводит к тому, что фазовращатель осуществляет проворот распредвала по ходу его вращения, впускные клапана открываются раньше и цилиндры намного более эффективно наполняются рабочей смесью в режиме высоких оборотов.

Получается, гидроуправляемая муфта реализует поворот распредвала ГРМ. Данная муфта конструктивно включает в себя:

• ротор, который соединен с распредвалом;
• корпус, которым выступает шкив привода распредвала;

В определенные полости, которые расположены между ротором и корпусом-шкивом, попадает моторное масло из системы смазки ДВС. Масло в муфту подается по особым каналам. Когда моторное масло заполняет одну или другую полость муфты, осуществляется поворот ротора по отношению к корпусу. Этот поворот ротора означает, что и распределительный вал будет повернут на необходимый угол.

Чаще всего местом установки гидроуправляемой муфты становится привод того распределительного вала, который отвечает за работу впускных клапанов. Встречаются также конструкции ДВС, когда подобные муфты-фазовращатели стоят как на впускном распредвале, так и на выпускном. Данное решение позволяет  шире и эффективнее регулировать параметры работы ГРМ на впуске и выпуске, но усложняет механизм.

Электронное управление автоматически регулирует работу гидроуправляемой муфты. Система такого управления включает в себя:

• группу входных датчиков;
• электронный блок управления;
• список исполнительных устройств;

Система управления получает показания от датчика Холла, который производит оценку положения распредвалов. Дополнительно задействованы  и другие датчики, которые используются ЭБУ для управления работой всего двигателя.

К таковым относят датчик, измеряющий частоту вращения коленвала, температурный датчик охлаждающей жидкости (ОЖ), датчик расхода воздуха и другие. Сигналы от этих датчиков подаются в ЭБУ, который после отправляет соответствующий сигнал на  специальное управляющее (исполнительное) устройство.

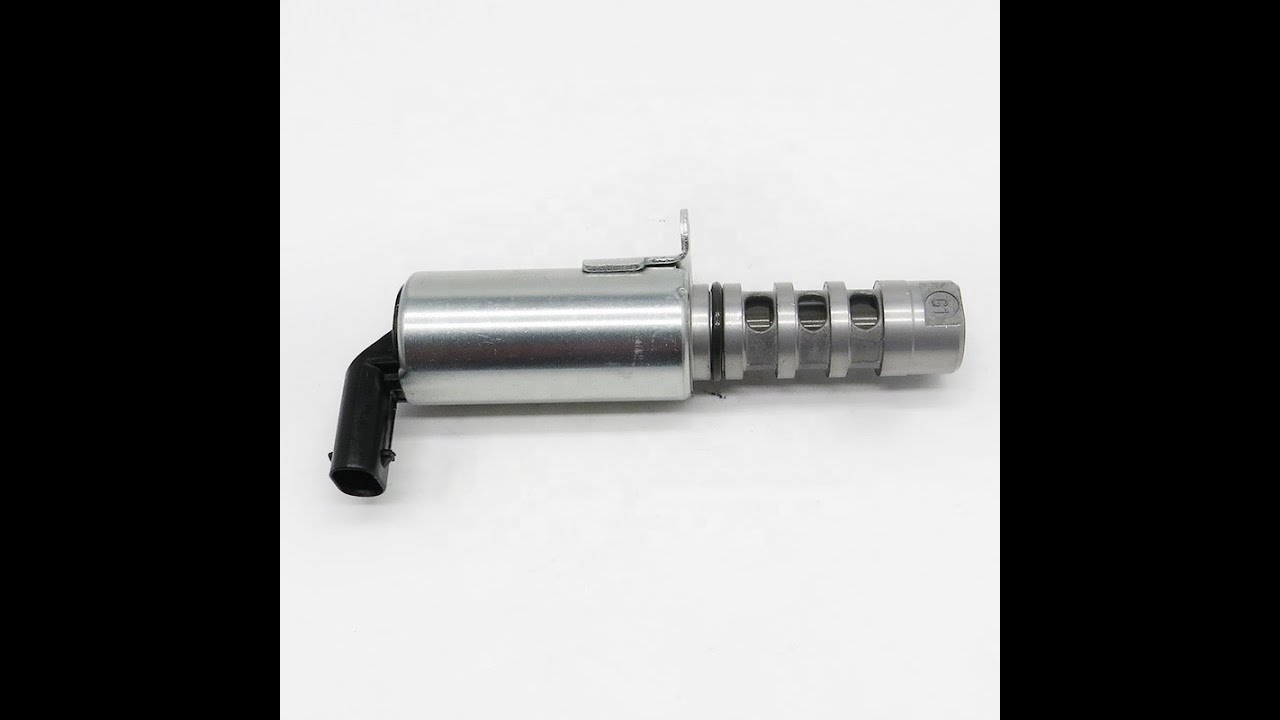

Таким устройством, на которое воздействует электронный блок управления двигателем, является электромагнитный клапан (электрогидравлический распределитель). Клапан представляет собой распределитель, который при необходимости открывает доступ потоку моторного масла к гидроуправляемой муфте, а также реализует отвод масла от фазовращателя. Это зависит от того, в каком режиме работает силовой агрегат.

Данная схема изменения фаз газораспределения с использованием муфты задействуется в момент работы двигателя на холостом ходу, (мотор работает на самых низких оборотах), в режиме максимальной мощности на высоких оборотах, а также в том режиме, когда осуществлен выход ДВС на максимум крутящего момента.

Система ступенчатого изменения фаз газораспределения

Эволюция систем изменения фаз газораспределения позволила инженерам не только осуществлять сдвиг фаз, но и эффективно выполнять их расширение и сужение. Следующим типом систем изменения фаз газораспределения являются решения, основанные на использовании кулачков  распредвала разной формы. Благодаря такому способу удается достичь ступенчатого изменения момента времени, на который открывается клапан, а также изменить саму высоту подъема клапанов. В списке подобных систем находится VVTL-i от автогиганта Toyotа, VTEC японской Honda и MIVEC от Mitsubishi, решение от Audi под названием Valvelift System и другие.

Указанные системы похожи друг на друга как конструктивно, так и по принципу действия. Немного отличается только немецкая Valvelift System. Наибольшую известность получила системаVVTL-i, VTEC и MIVEC. В основе таких систем изменения фаз газораспределения находятся кулачки с различным профилем, а также система управления.  Распределительный вал в таких системах управления фазами газораспределения выполнен так, что имеет сразу два кулачка малого размера, а также один кулачок большего размера. Меньшие кулачки при помощи специального рокера (коромысла) соединяются с впускными клапанами. Большой кулачок отвечает за перемещение одного незадействованного коромысла.

Такая система изменения фаз газораспределения позволяет переключаться с малых кулачков на большой зависимо от режима работы ДВС. Переход между режимами достигается благодаря тому, что происходит срабатывание специального механизма блокировки. Указанный блокирующий механизм основан на гидравлическом приводе.

Когда мотор работает на низких оборотах и при незначительной нагрузке, впускные клапаны приводятся в действие малыми кулачками распределительного вала, фазы газораспределения  в таком режиме имеют небольшую продолжительность (узкая фаза).

Если двигатель раскручивается до определенных оборотов, система управления активирует механизм блокировки. В результате происходит соединение коромысел малых и большого кулачков, что обеспечивает жесткость конструкции. Соединение происходит при помощи особого стопорного штифта, а усилие на впускные клапаны начинает поступать от единственного большого кулачка. Малые кулачки распредвала на высоких оборотах двигателя становятся неактивными.

Существующие разновидности систем VTEC могут иметь сразу три режима регулирования ГРМ. В данной модификации на низких оборотах ДВС работает один малый кулачок распредвала, который осуществляет открытие только одного впускного клапана. Два маленьких кулачка задействуются в режиме средних нагрузок и оборотов двигателя, обеспечивая открытие двух впускных клапанов. Большой кулачок вступает в действие при выходе силовой установки на режим оборотов, приближенных к максимальным.

Система изменения фаз газораспределения I-VTEC, которая представлена производителем Honda, объединила в себе главные преимущества решений как VTC, так и VTEC. Регулирование по трем ступеням обеспечивает существенную экономию топлива. При низкой частоте вращения половина впускных клапанов практически не имеет активности. Увеличение частоты вращения до уровня средних оборотов подключает дезактивированные клапаны, но высота их подъема не подразумевает полного открытия.

Выход на режим максимальных оборотов заставляет впускные клапаны работать от центрального кулачка большого размера. Указанный кулачок имеет особый профиль, который специально подобран для достижения максимального подъема клапанов, что означает повышение отдачи от ДВС на мощностных режимах работы агрегата. Такой подход значительно расширил возможности управления параметрами ГРМ для эффективного регулирования работы двигателя на различных режимах.

Если рассмотреть пример с системой VVTL-i от Toyota, то после выхода мотора с таким решением на обороты около 6000 об/мин стандартный кулачек распредвала исключается из работы и замещается кулачком с измененным профилем. Указанный кулачек обеспечивает дугой алгоритм работы клапана, сдвигает (расширяет) фазу и увеличивает высоту его подъема. На практике это будет означать, что при выходе мотора на режим высоких оборотов у двигателя появится резкий прирост тяги, необходимый для обеспечения дальнейшего уверенного разгона.

Схема работы системы VVTL-i строится на следующем алгоритме. Время открытия и высота подъема впускных клапанов регулируется аналогично другим решениям. Когда мотор работает в режиме оборотов до 6000 об/мин, тогда воздействие на клапан осуществляет меньший кулачок распредвала, который оказывает нажатие на рокер и таким образом открывает клапана. После набора оборотов выше заданной отметки управлять открытием клапанов начинает высокий кулачок с особым профилем. Для его активации специальный сухарь под давлением масла перемещается.

За своевременную подачу моторного масла по специальной магистрали в точно необходимый момент отвечает система управления. Давление масла и перемещение сухаря позволяет кулачку распредвала через специальный шток, который до этого находился в свободном положении, начать воздействовать на клапан посредством коромысла.

Система регулирования высоты подъема клапана

Дальнейшее развитие систем изменения фаз газораспределения привело к появлению сложных решений, которые основаны на управлении высотой подъема клапанов. Новатором в данной области стала компания BMW, представившая систему под названием Valvetronic на своих моторах в 2001 году.

Регулирование высоты подъема клапана дополнительно позволило исключить из схемы дроссельную заслонку применительно к основным режимам работы ДВС. Наличие заслонки заметно снижает эффективность наполнения цилиндров топливно-воздушной смесью в режиме низких и средних оборотов. Причина кроется в том, что во впускном коллекторе (в области дросселя) в процессе работы ДВС возникает разрежение. Топливно-воздушная смесь в таких условиях разрежения становится инертной, цилиндры наполняются менее эффективно, реакция на нажатие педали газа теряет остроту и становится замедленной.

Лучшим решением данной проблемы становится механическое открытие впускного клапана на такой момент времени, который необходим для эффективного наполнения цилиндра рабочей топливно-воздушной горючей смесью. Продолжительность фазы впуска (впускной фазы) в системах регулирования высоты подъема клапана изменяется зависимо от того, как сильно была нажата педаль газа. Система бездроссельного управления позволяет заметно экономить топливо (до 15% сравнительно с другими решениями), а также повышает мощностную характеристику на 10 % и более.

Конструктивно ГРМ в таких системах способен управлять работой силовой установки на разных режимах. На похожем принципе основываются также решения Valvematic от Toyota, решение VEL компании Nissan, VTI от Peugeot и другие. Что касается системы изменения высоты подъема клапана Valvetronic, возможность управления данным параметром реализована благодаря специальной кинематической схеме. Решение Valvetronic ставится на впускные клапаны. Традиционная конструкция, которая включает в себя кулачок распредвала, рокер (коромысло) и клапан, получила развитие в виде установки дополнительных элементов.



Система имеет эксцентриковый вал, а также промежуточный рычаг. Указанный эксцентриковый вал начинает вращаться при помощи усилия, которое создает электродвигатель посредством червячной передачи.

Такое вращение эксцентрикового вала оказывает воздействие на промежуточный рычаг, в результате чего изменяется его положение (происходит смещение точки опоры). Смена положения заставляет коромысло двигаться так, чтобы переместить (открыть) клапан точно на необходимую величину.

Система изменения высоты подъема клапана работает постоянно, а высота подъема клапанов напрямую зависит от того или иного режима работы силового агрегата. Клапана могут подниматься в переделах от 0,2 до 12 мм. Система VEL от компании Ниссан обеспечивает высоту подъема клапана в рамках от 0,5 до 2 мм.

Электромагнитный привод клапана

Сегодня конструкторы ДВС практически полностью используют потенциал ГРМ. Проектируется максимально возможное количество клапанов на цилиндр, а сами размеры клапана достигли своего предела. Но эволюция двигателя на данном этапе продолжается. Улучшить наполняемость и продувку цилиндров двигателя можно также за счет скорости, с которой возможно реализовать открытие и закрытие клапанов. Речь идет о ГРМ, в котором клапана имеют электромагнитный (электромеханический) привод, который заменяет механический с электронным управлением. Более того, распределительный вал в таком ГРМ полностью отсутствует.

Электромагнитный привод ГРМ получил название EVA (англ. Electromagne­tic Valve Actuator) и позволяет изменять фазы газораспределения максимально широко. Система с электромагнитным приводом может открывать только нужные клапана (что аналогично управляемому отключению цилиндров), причем делать это в точно определенный момент зависимо от режима работы ДВС. Решение способно экономить топливо на холостом ходу, в момент торможения двигателем и т.п. Количество попадающего в цилиндр двигателя воздуха регулируется временем открытия впускного клапана.



Сама длина хода клапана не является регулируемым параметром. Клапан крепится за счет пружины, а также имеет якорь. Такой якорь электромагнитного клапана размещен между двумя электромагнитами определенной мощности. Задачей таких электромагнитов становится удержание клапана в том или ином крайнем положении.

Точность положения, в котором необходимо осуществить фиксацию клапана, определяется предназначенным для этого отдельным датчиком. Снижение  разрушительных нагрузок на электромагнитный ГРМ в момент приближения клапана к его крайней точке (особенно в момент посадки клапана в седло) осуществляется благодаря «торможению» клапана.

Читайте также

Фазы газораспределения двигателя автомобиля – что это такое и диаграмма

Работа двигателя автомобиля зависит от фаз газораспределения, то есть от открытия – закрытия впускных и выпускных клапанов. Расскажем что такое фазы газораспределения и покажем диаграмму работы. Зачем нужны и как увеличить мощность авто при помощи них.

Что это такое

Фаза газораспределения – это период от момента открытия клапанов до момента их закрытия. Выражается в градусах поворота коленчатого вала. Их задача — обеспечить наивысшую эффективность наполнения и очистки цилиндра во время работы двигателя. От оптимально подобранных фаз зависит экономичность мотора, мощность, развиваемый момент.

Влияние на работу мотора

В большинстве двигателей фазы меняться не могут. КПД таких моторов не отличается высокой эффективностью. Из-за этого скорость и эффективность наполнения цилиндров при различных режимах работы двигателя неодинаковы.

Для работы на холостом ходу уместны узкие фазы с поздним открытием и ранним закрытием клапанов без перекрытия (время, когда впускной и выпускной клапаны открыты одновременно). Почему? Потому что так удаётся исключить заброс выхлопных газов во впускной коллектор и выброс части горючей смеси в выхлопную трубу машины.

При работе на максимальной мощности ситуация меняется. С повышением оборотов время открытия клапанов сокращается, но для обеспечения высокого крутящего момента через цилиндры необходимо прогнать больший объём газов, чем на холостом ходу. Как решить эту задачу? Открывать клапаны чуть раньше и увеличивать продолжительность их открытия, иными словами, сделать фазы максимально широкими.

При разработке двигателей авто конструкторам приходится увязывать ряд взаимоисключающих требований. Посудите сами. С одними и теми же фазами двигатель должен обладать неплохой тягой на низких и средних оборотах, приемлемой мощностью — на высоких. Плюс устойчиво работать на холостом ходу, быть максимально экономичным, экологичным.

Изменяемые фазы газораспределения

Если научить газораспределительный механизм подстраиваться под различные режимы работы мотора?

Один из способов это применение фазовращателя. Это специальная муфта, которая способна под действием управляющей электроники и гидравлики поворачивать распределительный вал на определённый угол относительно его первоначального положения. С повышением оборотов муфта проворачивает вал по ходу вращения, что ведёт за собой более раннее открытие впускных клапанов. Как следствие — лучшее наполнение цилиндров на высоких оборотах.

Инженеры разработали ряд систем, способных не только двигать фазы, но расширять или сужать их. В зависимости от конструкции это может достигаться несколькими способами.

Например, система VVTL-i после достижения определённых оборотов (6000 об/мин) вместо обычного кулачка в работу начинает вступать дополнительный — с изменённым профилем. Профиль этого кулачка задаёт иной закон движения клапана, более широкие фазы и обеспечивает больший ход. При раскрутке коленвала до максимальных оборотов (около 8500 об/мин) на частоте вращения в 6000—6500 об/мин у двигателя открывается “второе дыхание”. Оно способно придать автомобилю резкий подхват при ускорении.

Изменение высоты подъёма

Такой подход позволяет избавиться от дроссельной заслонки и переложить процесс управления режимами работы двигателем на газораспределительный механизм. Ответ инженеров — механическая система управления подъёмом впускных клапанов. В таких системах высота подъёма и продолжительность фазы впуска изменяются в зависимости от нажатия на педаль газа. Экономия от применения системы бездроссельного управления составляет от 8% до 15%, прирост мощности в пределах 5—15 %.

Несмотря на то, что количество и размеры клапанов приблизились к максимально возможным, эффективность наполнения и очищения цилиндров можно сделать выше – за счёт скорости их открытия. Правда, механический привод заменяется электромагнитным.

Электромагнитный привод

Подъёма клапана можно довести до идеала, а продолжительность открытия менять в очень широких пределах. Электроника согласно программе время от времени ненужные клапаны может не открывать, а цилиндры отключать вовсе. Делается это в целях экономии, например, на холостом ходу или при торможении двигателем. Электромагнитный ГРМ способен превратить обычный четырёхтактный мотор в шеститактный.

Дальнейшее увеличение эффективности работы мотора автомобиля за счёт ГРМ – невозможно. Выжать больше мощности с того же объёма при меньшем расходе можно будет с применением иных средств. Например, комбинированного наддува или конструкций, изменяющих степень сжатия.

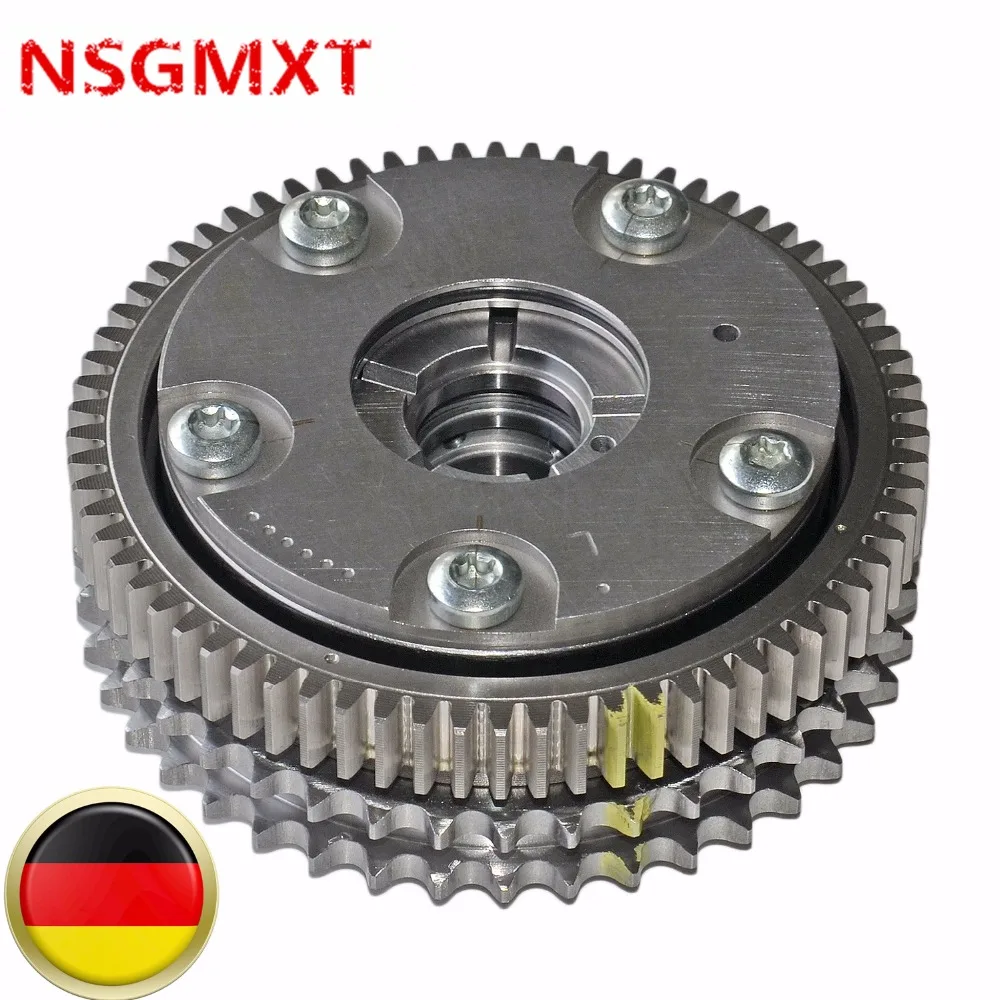

МУФТА ШЕСТЕРНЯ РАСПРЕДВАЛА ВПУСК /РЕГУЛЯТОР ФАЗ ГАЗОРАСПРЕДЕЛЕНИЯ MERCEDES C CLASS (W203 W204) E

парные номера артикулов

409 814

Сторона установки

Сторона впуска

Тип привода

Цепь

Число зубцов

44

Марка	Модель	Модификация	Код двигателя	Объем л/куб.см.	Годы выпуска месяц-год	Мощность л.с./кВт
MERCEDES-BENZ	C-CLASS (W203)	C 180 Kompressor (203. 046)	M 271.946	1.8 / 1796	05.2002 – 02.2007	143 / 105
MERCEDES-BENZ	C-CLASS (W203)	C 200 CGI Kompressor (203.043)	M 271.942	1.8 / 1796	07.2003 – 02.2007	170 / 125
MERCEDES-BENZ	C-CLASS (W203)	C 200 Kompressor (203.042)	M 271.940	1.8 / 1796	05.2002 – 02.2007	163 / 120
MERCEDES-BENZ	C-CLASS (W203)	C 230 Kompressor (203.040)	M 271.948	1.8 / 1796	02.2004 – 02.2007	192 / 141
MERCEDES-BENZ	C-CLASS (W204)	C 180 Kompressor (204.044, 204.045)	M 271.910	1.6 / 1597	01.2008 – 01.2014	156 / 115
MERCEDES-BENZ	C-CLASS (W204)	C 180 Kompressor (204. 046)	M 271.952	1.8 / 1796	01.2007 – 01.2014	156 / 115
MERCEDES-BENZ	C-CLASS (W204)	C 200 Kompressor (204.041)	M 271.950	1.8 / 1796	01.2007 – 01.2014	184 / 135
MERCEDES-BENZ	C-CLASS T-Model (S203)	C 180 Kompressor (203.246)	M 271.946	1.8 / 1796	05.2002 – 08.2007	143 / 105
MERCEDES-BENZ	C-CLASS T-Model (S203)	C 200 CGI Kompressor (203.243)	M 271.942	1.8 / 1796	07.2003 – 08.2007	170 / 125
MERCEDES-BENZ	C-CLASS T-Model (S203)	C 200 Kompressor (203.242)	M 271.940	1.8 / 1796	05.2002 – 08.2007	163 / 120
MERCEDES-BENZ	C-CLASS T-Model (S203)	C 230 Kompressor (203. 240)	M 271.948	1.8 / 1796	02.2004 – 08.2007	192 / 141
MERCEDES-BENZ	C-CLASS T-Model (S204)	C 180 Kompressor (204.245)	M 271.910	1.6 / 1597	01.2008 – 08.2014	156 / 115
MERCEDES-BENZ	C-CLASS T-Model (S204)	C 180 Kompressor (204.246)	M 271.952	1.8 / 1796	08.2007 – 08.2014	156 / 115
MERCEDES-BENZ	C-CLASS T-Model (S204)	C 200 Kompressor (204.241)	M 271.950	1.8 / 1796	08.2007 – 08.2014	184 / 135
MERCEDES-BENZ	C-CLASS купе (CL203)	C 160 Kompressor (203.730)	M 271.921	1.8 / 1796	05.2002 – 05.2008	122 / 90
MERCEDES-BENZ	C-CLASS купе (CL203)	C 180 Kompressor (203. 746)	M 271.946	1.8 / 1796	05.2002 – 05.2008	143 / 105
MERCEDES-BENZ	C-CLASS купе (CL203)	C 200 CGI Kompressor (203.743)	M 271.942	1.8 / 1796	03.2003 – 05.2008	170 / 125
MERCEDES-BENZ	C-CLASS купе (CL203)	C 200 Kompressor (203.742)	M 271.940	1.8 / 1796	05.2002 – 05.2008	163 / 120
MERCEDES-BENZ	C-CLASS купе (CL203)	C 230 Kompressor (203.740)	M 271.948	1.8 / 1796	05.2002 – 05.2008	192 / 141
MERCEDES-BENZ	CLK (C209)	200 CGI (209.343)	M 271.942	1.8 / 1796	07.2003 – 05.2009	170 / 125
MERCEDES-BENZ	CLK (C209)	200 Kompressor (209. 342)	M 271.940	1.8 / 1796	09.2002 – 05.2009	163 / 120
MERCEDES-BENZ	CLK Кабриолет (A209)	CLK 200 CGI (209.343)	M 271.942	1.8 / 1796	07.2003 – 03.2010	170 / 125
MERCEDES-BENZ	CLK Кабриолет (A209)	CLK 200 Kompressor (209.441)	M 271.955	1.8 / 1796	10.2006 – 03.2010	184 / 135
MERCEDES-BENZ	CLK Кабриолет (A209)	CLK 200 Kompressor (209.442)	M 271.940	1.8 / 1796	02.2003 – 03.2010	163 / 120
MERCEDES-BENZ	E-CLASS (W211)	E 200 Kompressor (211.041)	M 271.956	1.8 / 1796	04.2006 – 12.2008	184 / 135
MERCEDES-BENZ	E-CLASS (W211)	E 200 Kompressor (211. 042)	M 271.941	1.8 / 1796	11.2002 – 12.2008	163 / 120
MERCEDES-BENZ	E-CLASS (W212)	E 200 NGT (212.041)	M 271.958	1.8 / 1796	03.2011 – 12.2015	163 / 120
MERCEDES-BENZ	E-CLASS T-Model (S211)	E 200 Kompressor (211.241)	M 271.956	1.8 / 1796	04.2006 – 07.2009	184 / 135
MERCEDES-BENZ	E-CLASS T-Model (S211)	E 200 T Kompressor (211.242)	M 271.941	1.8 / 1796	03.2003 – 07.2009	163 / 120
MERCEDES-BENZ	SPRINTER 3,5-t c бортовой платформой/ходовая часть (906)	316 (906.133, 906.135, 906.233, 906.235)	M 271.951	1.8 / 1796	09.2008 – наст. вр.	156 / 115
MERCEDES-BENZ	SPRINTER 3,5-t автобус (906)	316 (906. 733, 906.735)	M 271.951	1.8 / 1796	09.2008 – наст. вр.	156 / 115
MERCEDES-BENZ	SPRINTER 3,5-t Фургон (906)	316 (906.635, 906.633)	M 271.951	1.8 / 1796	09.2008 – наст. вр.	156 / 115
MERCEDES-BENZ	SPRINTER 3-t c бортовой платформой/ходовая часть (906)	216 (906.113, 906.213)	M 271.951	1.8 / 1796	09.2008 – 05.2016	156 / 115
MERCEDES-BENZ	SPRINTER 3-t автобус (906)	216 (906.713)	M 271.951	1.8 / 1796	09.2008 – наст. вр.	156 / 115
MERCEDES-BENZ	SPRINTER 3-t Фургон (906)	216 (906.613)	M 271.951	1.8 / 1796	09.2008 – наст. вр.	156 / 115
MERCEDES-BENZ	SPRINTER 5-t c бортовой платформой/ходовая часть (906)	516 (906. 153, 906.155, 906.253, 906.255)	M 271.951	1.8 / 1796	09.2008 – наст. вр.	156 / 115

Под торговой маркой RUEI, Международная группа производителей изготавливает высококачественные автозапчасти. О производителе Объединившись в одну группу, производители решили поставлять на рынок наиболее высококачественный и востребованный товар, для этого была зарегистрирована торговая марка RUEI. Производственная часть RUEI располагается на территории Юго-Восточной Азии. Вся продукция изготавливается на современных производственных базах, применяется исключительно высокотехнологичное оборудование. Высокое качество, надежность, долгий срок службы изделий, также обеспечены использованием проверенного сырья и материалов. Продукция RUEI Под именем этого бренда, на рынок поставляется обширный ассортимент запасных частей. Особой популярностью пользуется такая продукция, как: шрусы, приводы, рейки рулевые, трубки систем кондиционирования, шланги системы ГУР, насосы ГУР, валы привода, шкивы, карданные валы и др. Ассортиментная линейка изделий RUEI с каждым годом расширяется, пополняюсь еще более новыми и усовершенствованными запасными частями. Выпускаемые автозапчасти подходят для таких марок авто как: AUDI, HONDA, MAZDA, LAND ROVER, NISSAN, FORD, MITSUBISHI, OPEL, VOLKSWAGEN и др.

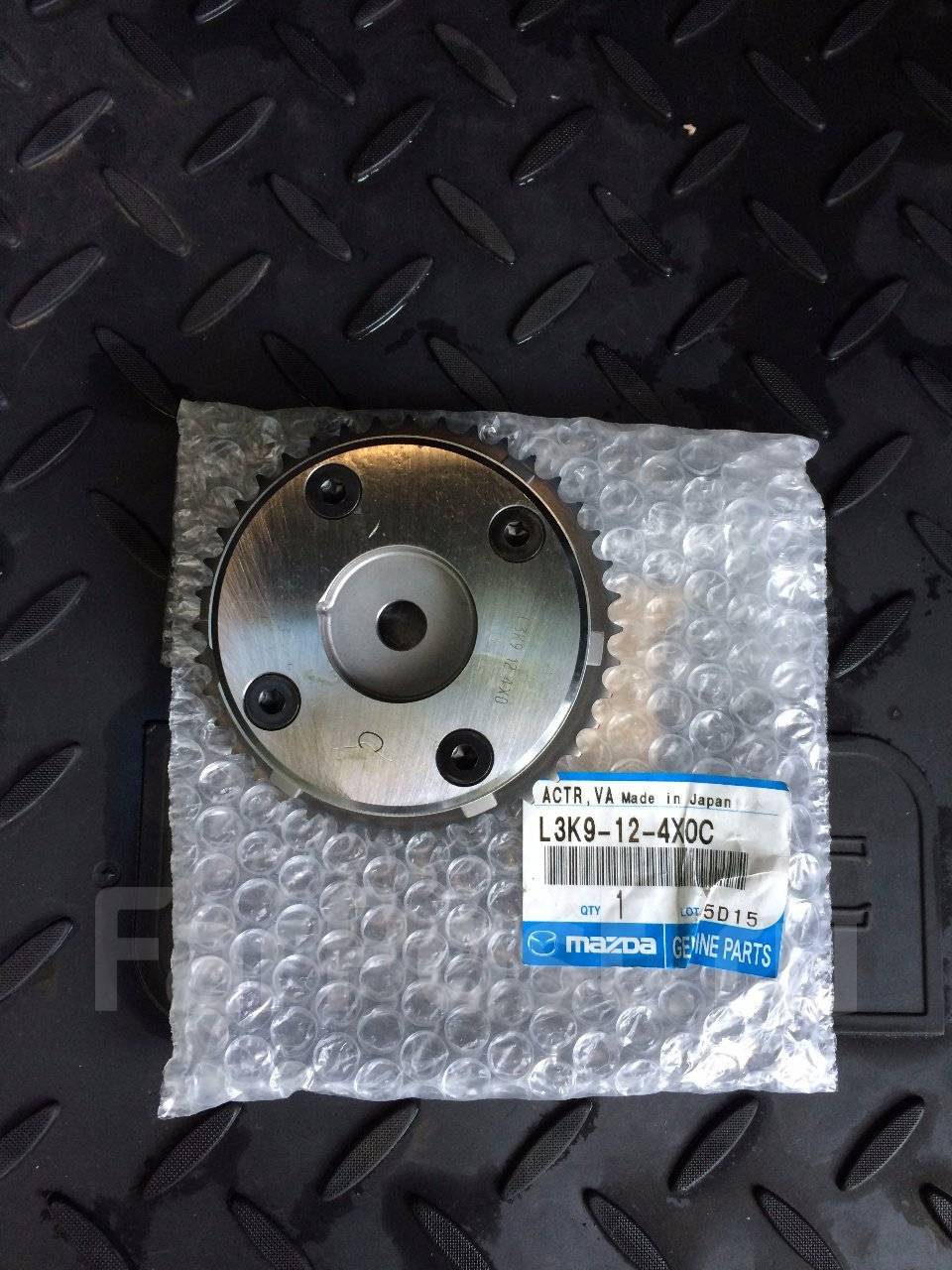

Mazda LF94124X0CМуфта системы изменения фаз газораспределения шестерня грм
