Есть ли разница в верхнем и нижнем лямбда зондах?

С конца 80-х годов у большинства автомобилей появилась такая деталь, как датчик содержания кислорода в выхлопных газах. Лямбда-зонд, О-2 датчик, кислородный датчик (Oxygen Sensor) — так по разному могут называть эту небольшую, но важную детальку. Это связано с началом выпуска автомобилей с каталитическим нейтрализатором выхлопных газов.
14.7 частей воздуха и 1 часть топлива — именно такой состав обеспечивает максимальное сгорание топливно-воздушной смеси. Лямбда-зонд предназначен как раз для того, что бы помогать «мозгам»(ECU) поддерживать эту пропорцию. В зависимости от содержания кислорода в выхлопе датчик выдаёт соответствующее напряжение и ECU корректирует состав смеси путем изменения количества подаваемого в цилиндры топлива.


В сути своей ЛЯМДА-ЗОНД – это батарейка с керамическим электролитом, содержащим диоксид циркония и электродами из платины. Электролит оживает только при температуре 300-350 С, поэтому ЛЯМДА-ЗОНД обязательно надо разогревать. Разность потенциалов между электродами возникает при соприкосновении электродов с воздушной смесью с различным содержанием кислорода. Элемент исполнен таким образом, что при снижении количества кислорода у одного электрода ниже критического уровня ЭДС этой батарейки резко растет от 0 до 1 вольта (и наоборот). Критический уровень кислорода соответствует остатку кислорода при сгорании оптимальной топливной смеси. Это свойство ЛЯМДА-ЗОНД используется для организации регулирования топливной смеси через блок управления ECU.


Как взаимосвязаны катализатор и лямбда-зонд?
Для нормальной работы катализатора нужно обеспечить постоянное оптимальное соотношение воздуха и топлива в рабочей смеси, поступающей в камеру сгорания. В противном случае способность катализатора доокислять вредные примеси будет недостаточной и недолгой.

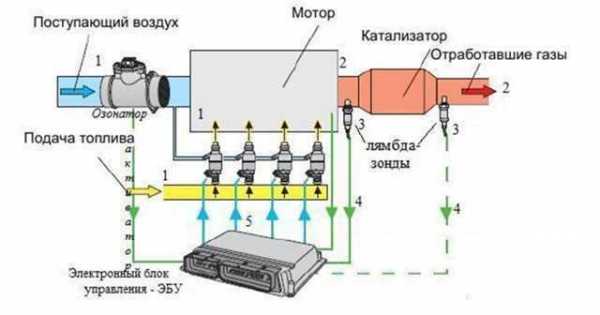

Учитывая вышесказанное, становится ясно, что катализатору необходимо наличие лямбда-зонда, а вот лямбда-зонду нужен ли катализатор? Будет ли он правильно работать, если катализатор, к примеру, удалён? Попробуем ответить: датчик стоит перед катализатором и измеряет содержание кислорода в газах именно перед ним, и после удаления катализатора так и будет продолжать измерять дальше, то есть наличие или отсутствие катализатора никак не влияет на сигналы, которые даёт верхний лямбда-зонд, на них влияет только количество кислорода. Другое дело, когда стоят два кислородных датчика — один до (верхний), а другой после катализатора (нижний датчик). На основании сигналов от нижнего датчика происходит дополнительная корректировка состава смеси. Содержание кислорода после прохождения газов через катализатор конечно же меняется, и вот тогда его (нижнего датчика) отсутствие может отрицательно сказаться на процессе образования топливно-воздушной смеси.


Можно ли отключать лямбда-зонд?
После замены катализатора на пламегаситель, наличие второго лямбда-зонда, как детали обеспечивающей в числе прочего качественную работу катализатора, становится не важным, поэтому часто возникает вопрос: можно ли эксплуатировать автомобиль совсем без нижнего лямбда-зонда? Здесь одного решения для всех нет. Наиболее просто и правильно эта задача решается в том случае, если у данного автомобиля предусмотрена возможность перепрограммировать ECU на режим работы без катализатора, как, например, у большинства BMW с мозгами Бош (Сименс не перепрограммируется). В этом случае после удаления катализатора меняется программа управления и второй лямбда-зонд просто снимается и всё. У некоторых марок автомобилей перепрограмирование невозможно и если неисправность датчика сильно влияет на работу мотора, тогда выхода нет — должен стоять исправный датчик. Так же у многих автомобилей неисправность или отсутствие л-зонда практически не сказывается ни на динамике, ни на расходе топлива, такой плюс есть, например, у большинства Тойот и Мерседесов начала 90-х годов. В таком случае можно спокойно эксплуатировать машину и без датчика, но конечно ещё лучше, когда всё в порядке.

Итак, нижний датчик, который устанавливается позади катализатора, измеряет содержание кислорода и этой точке. Это необходимо в следующих целях:
• чтобы оптимизировать регулировку подачи топлива;
• чтобы отслеживать старение верхнего датчика;
• чтобы контролировать работу катализатора.


Взаимозаменяемы ли датчики от различных автомобилей?

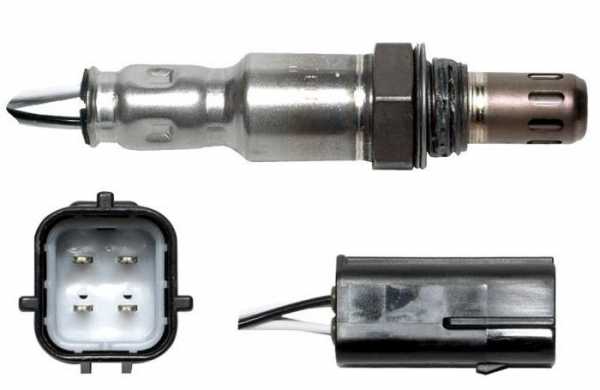

Лямбда-зонды отличаются друг от друга резьбовой частью, наличием подогрева, количеством проводов и соединительным разъёмом. А принцип работы и сам рабочий элемент у всех датчиков практически одинаковые. Поэтому если у вашего датчика три провода и резьба 18х1.5, то можете смело ставить универсальный датчик с такими же параметрами или, например, от ВАЗ 2110. Датчик работать будет правильно, а его надёжность и долговечность будет зависеть уже от производителя. Если не доверяете «жигулёвским деталям», а нужного вам датчика нет в наличии, то в магазинах можно найти универсальный датчик практически любого типа. Главное не перепутать при перепаивании провода. Даже различие резьбы не так страшно. На большинстве японских автомобилей резьба лямбда-зонда меньшего диаметра, чем у европейских, и если только датчик стоит не в чугунном коллекторе, то можно просто вварить гайку с нужной резьбой.

Единственно нужно помнить о том, что попытка сэкономить небольшую сумму очень часто выливается в ещё большие потери, и прежде чем что-либо переделывать в своей машине, лучше как следует подумать.

zelzap.ru

Кислородные датчики: подробное руководство - Denso

Вы наверняка знаете, что в вашем автомобиле установлен кислородный датчик (или даже два!)… Но зачем он нужен и как он работает? На часто задаваемые вопросы отвечает Стефан Верхоеф (Stefan Verhoef), менеджер DENSO по продукту (кислородные датчики).

B: Какую работу выполняет датчик кислорода в автомобиле?
O: Датчики кислорода (также называемые лямбда-зондами) помогают контролировать расход топлива вашего автомобиля, что способствует снижению объема вредных выбросов. Датчик непрерывно измеряет объем несгоревшего кислорода в выхлопных газах и передает эти данные в электронный блок управления (ЭБУ). На основании этих данных ЭБУ регулирует соотношение топлива и воздуха в топливовоздушной смеси, поступающей в двигатель, что помогает каталитическому нейтрализатору (катализатору) работать более эффективно и уменьшать количество вредных частиц в выхлопных газах.

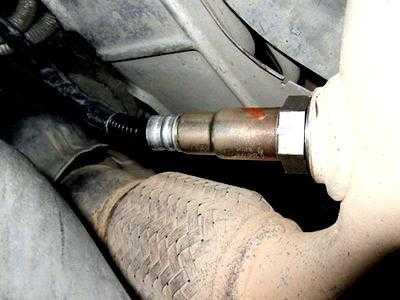

B: Где находится датчик кислорода?
O: Каждый новый автомобиль и большинство автомобилей, выпущенных после 1980 г., оснащены датчиком кислорода. Обычно датчик установлен в выхлопной трубе перед каталитическим нейтрализатором. Точное местоположение датчика кислорода зависит от типа двигателя (V-образное или рядное расположение цилиндров), а также от марки и модели автомобиля. Для того чтобы определить, где расположен датчик кислорода в вашем автомобиле, обратитесь к руководству по эксплуатации.

В: Почему состав топливовоздушной смеси нужно постоянно регулировать?
O: Соотношение «воздух — топливо» крайне важно, поскольку оно влияет на эффективность работы каталитического нейтрализатора, который снижает содержание оксида углерода (CO), несгоревших углеводородов (CH) и оксида азота (NOx) в выхлопных газах. Для его эффективной работы необходимо наличие определенного количества кислорода в выхлопных газах. Датчик кислорода помогает ЭБУ определить точное соотношение «воздух — топливо» в смеси, поступающей в двигатель, передавая в ЭБУ быстроизменяющийся сигнал напряжения, который меняется в соответствии с содержанием кислорода в смеси: слишком высокого (бедная смесь) или слишком низкого (богатая смесь). ЭБУ реагирует на сигнал и изменяет состав топливовоздушной смеси, поступающей в двигатель. Когда смесь слишком богатая, впрыск топлива уменьшается. Когда смесь слишком бедная — увеличивается. Оптимальное соотношение «воздух — топливо» обеспечивает полное сгорание топлива и использует почти весь кислород из воздуха. Оставшийся кислород вступает в химическую реакцию с токсичными газами, в результате которой из нейтрализатора выходят уже безвредные газы.

В: Почему на некоторых автомобилях устанавливаются два кислородных датчика?
O: Многие современные автомобили дополнительно кроме датчика кислорода, расположенного перед катализатором, оснащаются и вторым датчиком, установленным после него. Первый датчик является основным и помогает электронному блоку управления регулировать состав топливовоздушной смеси. Второй датчик, установленный после катализатора, контролирует эффективность работы катализатора, измеряя содержание кислорода в выхлопных газах на выходе. Если весь кислород поглощается химической реакцией, происходящей между кислородом и вредными веществами, то датчик выдает сигнал высокого напряжения. Это означает, что катализатор работает нормально. По мере износа каталитического нейтрализатора некоторое количество вредных газов и кислорода перестает участвовать в реакции и выходит из него без изменений, что отражается на сигнале напряжения. Когда сигналы станут одинаковыми, это будет указывать на выход из строя катализатора.


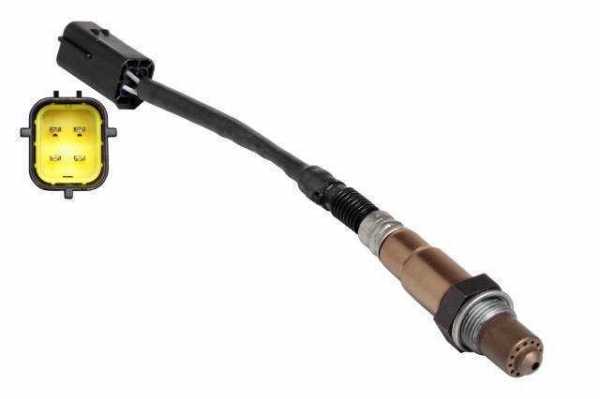

В: Какие бывают датчики?


О: Существует три основных типа лямбда-сенсоров: циркониевые датчики, датчики соотношения «воздух — топливо» и титановые датчики. Все они выполняют одни и те же функции, но используют при этом различные способы определения соотношения «воздух — топливо» и разные исходящие сигналы для передачи результатов измерений.

Наибольшее распространение получила технология на основе использования циркониево-оксидных датчиков (как цилиндрического, так и плоского типов). Эти датчики могут определять только относительное значение коэффициента: выше или ниже соотношение «топливо — воздух» коэффициента лямбда 1.00 (идеальное стехиометрическое соотношение). В ответ ЭБУ двигателя постепенно изменяет количество впрыскиваемого топлива до тех пор, пока датчик не начнет показывать, что соотношение изменилось на противоположное. С этого момента ЭБУ опять начинает корректировать подачу топлива в другом направлении. Этот способ обеспечивает медленное и непрекращающееся «плавание» вокруг коэффициента лямбда 1.00, не позволяя при этом поддерживать точный коэффициент 1.00. В итоге в изменяющихся условиях, таких как резкое ускорение или торможение, в системах с циркониево-оксидным датчиком подается недостаточное или избыточное количество топлива, что приводит к снижению эффективности каталитического нейтрализатора.

Датчик соотношения «воздух — топливо» показывает точное соотношение топлива и воздуха в смеси. Это означает, что ЭБУ двигателя точно знает, насколько это соотношение отличается от коэффициента лямбда 1.00 и, соответственно, насколько требуется корректировать подачу топлива, что позволяет ЭБУ изменять количество впрыскиваемого топлива и получать коэффициент лямбда 1.00 практически мгновенно.

Датчики соотношения «воздух — топливо» (цилиндрические и плоские) впервые были разработаны DENSO для того, чтобы обеспечить соответствие автомобилей строгим стандартам токсичности выбросов. Эти датчики более чувствительны и эффективны по сравнению с циркониево-оксидными датчиками. Датчики соотношения «воздух — топливо» передают линейный электронный сигнал о точном соотношении воздуха и топлива в смеси. На основании значения полученного сигнала ЭБУ анализирует отклонение соотношения «воздух — топливо» от стехиометрического (то есть Лямбда 1) и корректирует впрыск топлива. Это позволяет ЭБУ предельно точно корректировать количество впрыскиваемого топлива, моментально достигая стехиометрического соотношения воздуха и топлива в смеси и поддерживая его. Системы, использующие датчики соотношения «воздух — топливо», минимизируют возможность подачи недостаточного или избыточного количества топлива, что ведет к уменьшению количества вредных выбросов в атмосферу, снижению расхода топлива, лучшей управляемости автомобиля.

Титановые датчики во многом похожи на циркониево-оксидные датчики, но титановым датчикам для работы не требуется атмосферный воздух. Таким образом, титановые датчики являются оптимальным решением для автомобилей, которым необходимо пересекать глубокий брод, например полноприводных внедорожников, так как титановые датчики способны работать при погружении в воду. Еще одним отличием титановых датчиков от других является передаваемый ими сигнал, который зависит от электрического сопротивления титанового элемента, а не от напряжения или силы тока. С учетом данных особенностей титановые датчики могут быть заменены только аналогичными и другие типы лямбда-зондов не могут быть использованы.

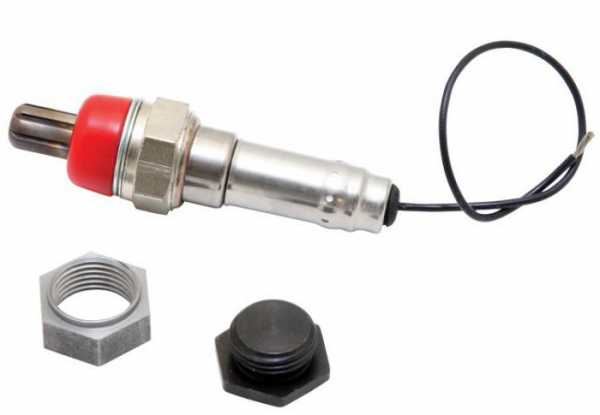

В: Чем отличаются специальные и универсальные датчики?


O: Эти датчики имеют разные способы установки. Специальные датчики уже имеют контактный разъем в комплекте и готовы к установке. Универсальные датчики могут не комплектоваться разъемом, поэтому нужно использовать разъем старого датчика.


B: Что произойдет, если выйдет из строя датчик кислорода?
O: В случае выхода из строя датчика кислорода ЭБУ не получит сигнала о соотношении топлива и воздуха в смеси, поэтому он будет задавать количество подачи топлива произвольно. Это может привести к менее эффективному использованию топлива и, как следствие, увеличению его расхода. Это также может стать причиной снижения эффективности катализатора и повышения уровня токсичности выбросов.

B: Как часто необходимо менять датчик кислорода?
O: DENSO рекомендует заменять датчик согласно указаниям автопроизводителя. Тем не менее следует проверять эффективность работы датчика кислорода при каждом техобслуживании автомобиля. Для двигателей с длительным сроком эксплуатации или при наличии признаков повышенного расхода масла интервалы между заменами датчика следует сократить.

Ассортимент кислородных датчиков

• 412 каталожных номеров покрывают 5394 применения, что соответствует 68 % европейского автопарка.
• Кислородные датчики с подогревом и без (переключаемого типа), датчики соотношения «воздух — топливо» (линейного типа), датчики обедненной смеси и титановые датчики; двух типов: универсальные и специальные.
• Регулирующие датчики (устанавливаемые перед катализатором) и диагностические (устанавливаемые после катализатора).
• Лазерная сварка и многоэтапный контроль гарантируют точное соответствие всех характеристик спецификациям оригинального оборудования, что позволяет обеспечить эффективность работы и надежность при длительной эксплуатации.

В DENSO решили проблему качества топлива!

Вы знаете о том, что некачественное или загрязненное топливо может сократить срок службы и ухудшить эффективность работы кислородного датчика? Топливо может быть загрязнено присадками для моторных масел, присадками для бензина, герметиком на деталях двигателя и нефтяными отложениями после десульфуризации. При нагреве свыше 700 °C загрязненное топливо выделяет вредные для датчика пары. Они влияют на работу датчика, образуя отложения или разрушая его электроды, что является распространенной причиной выхода датчика из строя. DENSO предлагает решение этой проблемы: керамический элемент датчиков DENSO покрыт уникальным защитным слоем оксида алюминия, который защищает датчик от некачественного топлива, продлевая срок его службы и сохраняя его рабочие характеристики на необходимом уровне.

Дополнительная информация

Более подробную информацию об ассортименте кислородных датчиков DENSO можно найти в разделе Кислородные датчики, в системе TecDoc или у представителя DENSO.

www.denso-am.ru

Неисправность лямбда-зонда: признаки, симптомы и проверка

Что делать, когда в машине вдруг падает «тяга» или она в слишком большом темпе начинает расходовать бензин? Опытный мастер скажет вам, что дело в лямбда-зонде и он подлежит ремонту или замене. Особенно такой проблеме подвержены владельцы иномарок. И правда — что же в такой ситуации делать? Ведь вы и сами понимаете, что нынче автозапчасти стоят недешево. Можно ли предотвратить поломку лямбда-зонда, какие есть признаки неисправности лямбда-зонда, и что такое он из себя представляет? Давайте разберем всё по порядку.

За что отвечает лямбда зонд

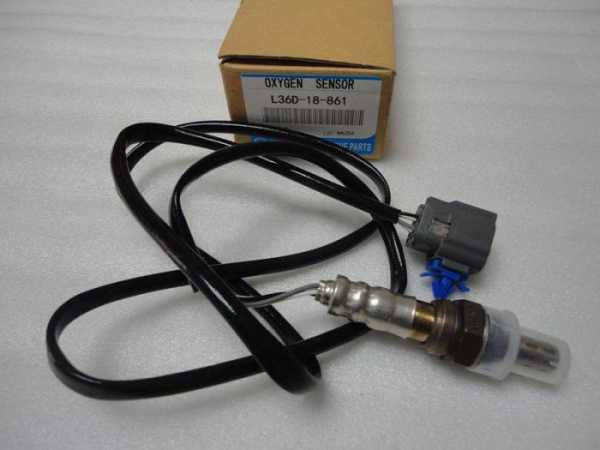

Как выглядит лямбда-зонд

Попросту говоря, лямбда-зонд, он же О2 датчик — это датчик, оценивающий количество не сгоревшего топлива и кислорода в выхлопной системе автомобиля. Хотя лямбда-зонды используют также в других областях, мы в этой статье будем говорить сугубо об автомобильных датчиках кислорода.

Для чего же нужен этот датчик кислорода? Так называемые катализаторы, которые уменьшают долю вредных веществ в выхлопах, имеются в данный момент в каждой более-менее современной машине. Лямбда-зонд контролирует количество кислорода в катализаторах, таким образом, продлевая срок их действия. Также он существенно влияет на количество потребляемого вашим автомобилем топлива и улучшает работу двигателя.

Если упомянуть конкретные факты, то известно, что топливо эффективно сгорает только при правильном соотношении топлива и воздуха в топливной смеси. В противном случае (если воздуха будет меньше или же больше) будут изнашиваться и приходить в негодность катализаторы. Поэтому, лямбда-зонд непосредственно влияет на выхлопную систему автомобиля.

Неисправный лямбда-зонд: причины и признаки

Основные причины, которые приводят лямбда-зонд в неисправное состояние следующие:

  • Перегрев;
  • Механическое повреждение;
  • Проблемы с подключением;
  • Износ.

Как видно — все эти причины действуют на датчик кислорода не сразу, из-за чего неопытные водители могут не понять причину нестабильного поведения автомобиля и вовремя не примут соответствующих мер. Поэтому, во избежания распространённых ошибок мы расскажем вам о нескольких этапах выхода из строя датчика кислорода.

  • Первый этап. На начальной стадии лямбда-зонд начинает «барахлить» — время от времени перестаёт поступать сигнал, данные идут в очень широком диапазоне, из-за чего значительно ухудшается качество топливной смеси и ухудшаются обороты холостого хода. На этом этапе неисправности лямбда-зонда автомобиль резко дергается, двигатель издает странные хлопки и на панели загорается предупреждающая лампочка.
  • Второй этап. На втором этапе, при непрогретом двигателе датчик и вовсе перестаёт работать. При этом будут видны те же самые, но ещё сильнее выраженные признаки неисправности. К ним добавится также значительное падение мощности двигателя и замедленное действие педали акселератора. В одном из худших вариантов двигатель будет очень сильно перегреваться, что приведет к более значительным неисправностям и соответственно затратам.
  • Третий этап. Третьим этапом обычно становится поломка лямбда-зонда. В этом случае вас ждет ещё большее снижение мощности автомобиля (особенно это будет заметно при движении на большой скорости), а также резкий и неприятный токсичный запах из выхлопной трубы.

Как проверить лямбда-зонд

Если вы заметили описанные выше признаки неисправности лямбда-зонда, то вам нужно его немедленно проверить. Выполнять проверку лямбда-зонда лучше всего на профессиональном оборудовании. Зачастую проверка проводится при помощи электронного осциллографа. Сам процесс происходит при работающем двигателе, так как в противном же случае, данные не могут быть получены. Такую сравнительно недорогую услугу вам смогут предоставить очень многие СТО.

Хотя проверить датчик можно и вольтметром в домашних условиях, но в случае, если датчик будет не прогрет, то вы можете получить неправильные данные.

Видео о неисправностях и проверке лямбда-зонде

Итоги и выводы

Если вы заботитесь о своем автомобиле, то при появлении первых признаков неисправности лямбда-зонда нужно выполнить его проверку и в случае необходимости заменить его на новый. Для экономии средств, можно приобрести подержанный датчик кислорода или же не оригинальный аналог.

Похожие статьи

avtonov.com

Лямбда зонд, где находится, для чего нужен, за что отвечает датчик кислорода

На автомобилях с электронным зажиганием для ограничения выброса вредных веществ в атмосферу устанавливают лямбда зонд, который реагирует на содержание углекислоты и других опасных примесей. Свое название этот элемент получил по букве греческого алфавита, которая выбрана для обозначения коэффициента избытка воздуха в топливовоздушной смеси.

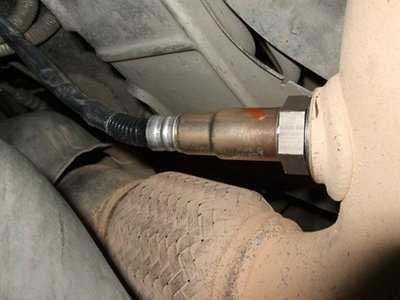

Устанавливают кислородный датчик в магистрали выхлопа. Зная, что такое лямбда зонд в автомобиле и как он устроен, можно выбрать оптимальное решение при обнаружении неполадок.

Что такое лямбда зонд в машине и для чего он нужен

Назначение лямбда-зонда — контроль уровня вредных примесей в выхлопных газах. Этот элемента позволяет поддерживать содержание углекислоты в пределах 0,2 – 0,3 %. Основная функция — подача электрического сигнала в электронный блок управления силового агрегата. Это единственное, на что влияет лямбда зонд, но роль датчика нельзя преуменьшать.

Установкой кислородных датчиков в выхлопной трубе нового автомобиля занимается производитель. В дальнейшем при эксплуатации машины рекомендуются визуальная проверка и компьютерное тестирование лямбда-зонда не реже одного раза в год или после 10 – 15 тыс. км пробега. Если компонент будет поврежден или изношен, то придется его заменить. Если не получается замерить содержание кислорода, это может станет причиной поломки двигателя.

Устройство и принцип работы лямбда зонда

Лямбда зонд представляет собой обычный электрический элемент, через который проходят выхлопные газы. Устройство датчика кислорода предполагает наличие внутри корпуса токопроводящего элемента, электродов, сигнального контакта и заземления. Выходной электрический сигнал формируется при изменении напряжения в зависимости от состава выхлопного потока.

Работа датчика основана на принципе сравнения уровня кислорода в отработавших газах и атмосферном воздухе. Установка внутри трубы до и после каталитического нейтрализатора полностью исключает попадание вредных веществ за пределы системы. Электрическая схема в устройстве такого датчика кислорода задействуется только после разогрева до температуры 300 – 400 ºC, что необходимо для появления электропроводимости твердого электролита.

Принцип работы лямбда зонда позволяет выявить даже малейшее превышение норм по опасным веществам. Но даже при заправке горючего высокого качества с минимальным содержанием примесей через 100 – 150 тыс. км пробега датчики кислорода, а часто и катализаторы (нейтрализаторы), приходится менять.

Каких видов бывают лямбда зонды?

Независимо от того, как работает датчик кислорода и в какой части системы он установлен, для получения электрического сигнала о составе выброса внутри предусмотрен твердый электролитический элемент. В зависимости от типа этого компонент

ddcar.ru

Диагностика по лямбдам

Прежде чем поговорить об устройстве, работе и диагностике лямбда- зонда, обратимся к некоторым особенностям работы топливной системы. Нам поможет в этом эксперт журнала, Федор Александрович Рязанов, диагност с большим стажем работы, руководитель курсов обучения диагностов в компании «ИнжКар».

Современный автомобилист хочет владеть мощным, но в тоже время экономичным автомобилем. У экологов другое требование – минимальное содержание вредных веществ в выхлопе машины. И в данных вопросах интересы автомобилистов и экологов в итоге совпадают. И вот почему.

Известно, что когда двигатель не сжигает все топливо, расход горючего возрастает, растут затраты и на эксплуатацию автомобиля. Мощность двигателя (или ДВС) в условиях неполного сгорания топлива неизбежно падает, а крутящий момент снижается. Одновременно с этим увеличивается уровень вредных веществ в выхлопе автомобиля.

В этой связи одной из основных задач современного автомобилестроения является максимально полное сжигание топливной смеси в двигателе.

На сжигание смеси прямым образом влияет ее состав. Идеальной ситуацией является стехиометрический состав топлива. Говоря более простым языком, должна быть соблюдена пропорция – на 14,7 кг воздуха должен приходиться 1 кг топлива. Именно такое соотношение позволяет оптимально использовать и то, и другое. Владелец автомобиля получает больший крутящий момент и, как следствие, - адекватное ускорение автомобиля, равномерную работу двигателя во всех режимах работы. Также падает расход топлива, и автомобиль перестает загрязнять окружающую среду.

Отклонения от правильного состава топливной смеси – богатая и бедная смесь. Богатая топливная смесь образуется, когда в цилиндрах мало кислорода, но много топлива, которое, конечно же, из-за недостатка кислорода, полностью сгореть не сможет. Следовательно, автомобиль, работающий на богатой смеси, будет больше расходовать топливо, а избыток несгоревшего топлива, в этом случае, охладит камеру сгорания, мощность двигателя при этом будет падать, несгоревшое топливо попадет в атмосферу, загрязняя ее.

Другая ситуация: двигатель получает обедненную топливную смесь. В этом случае топливо в цилиндрах будет сгорать не полностью из-за недостатка топлива. Об экономичности, ради которой и разрабатывались такие двигатели, в этом случае также придется забыть. Ведь бедная смесь плохо горит, и это автоматически приводит к падению крутящего момента. Водителю приходится больше нажимать на газ, что в свою очередь, ведет к перерасходу топлива.

Таким образом, понятно, что со всех аспектов только стехиометрия топливной смеси (пропорция 14,7/1) является самым оптимальным режимом работы двигателя. И, конечно же, автомобиль, который только-только сошел с конвейера, обычно, укладывается во все рамки этого критерия. Но и «заводская» настройка может отличаться от идеала. Более того, в процессе эксплуатации автомобиля неизбежно наступает износ некоторых компонентов, датчики, отвечающие за настройку топливной системы, могут терять точность настроек. В итоге состав топливной смеси все больше уходит от идеальных показателей.

В этом случае как раз и необходим лямбда- зонд, он фиксирует количество кислорода в выхлопе автомобиля. И если в выхлопе окажется большое количество кислорода, это «сигнализирует» о бедной топливной смеси и, наоборот, если в выхлопе нет кислорода, это указывает на то, что смесь стала богатой. А мы уже выяснили, что и в том, и в другом случае уменьшается мощность двигателя, растет расход топлива, снижается экологичность выхлопа. Задача лямбда-зонда как раз и заключается в том, чтобы скорректировать эти отклонения.

Возьмем в качестве примера такую ситуацию: в топливной системе засорились форсунки, их производительность снизилась, смесь стала обедненной. Лямба-зонд фиксирует этот факт, а блок управления топливной системой реагирует на эту информацию и «доливает» немного топлива в цилиндры. Так происходит корректировка возникающих отклонений с учетом показаний этого датчика.

Таким образом, основное назначение лямбда- зонда заключается в том, чтобы компенсировать неизбежно возникающие в процессе эксплуатации автомобиля отклонения в составе топливной смеси.

Однако нужно понимать, что лямбда-зонд как таковой не является панацеей от всех бед, он лишь позволяет вернуть состав топливной смеси в состояние стехиометрии. Но это не устранение дефектов, а только их компенсация.

Вернемся к нашим форсункам. При загрязненных форсунках нарушается эффективность распыления бензина, топливо распыляется крупными каплями, испаряются они с трудом. И система топливоподачи рассчитывает тот объем топлива, который необходим для достижения состояния стехиометрии, для этого фиксируются показания датчика расхода воздуха. Однако если бензин в системе выпрыскивается крупными каплями, его пары полностью не смешиваются с воздухом, часть паров сгорает, а часть капель бензина попросту вылетает в выхлопную трубу. Лямбда-зонд трактует такую ситуацию как бедную смесь, а датчик топливной системы, который «не видит» отдельные капли бензина, добавляет топлива, чтобы привести смесь в состояние стехиометрии. Но в этом случае, резко повышается расход топлива.

Поэтому для работы лямбда-зонда важен не фактор того, как система справляется с выводом смеси на стехиометрию, а фактор того, какой «ценой» ей удается это сделать.

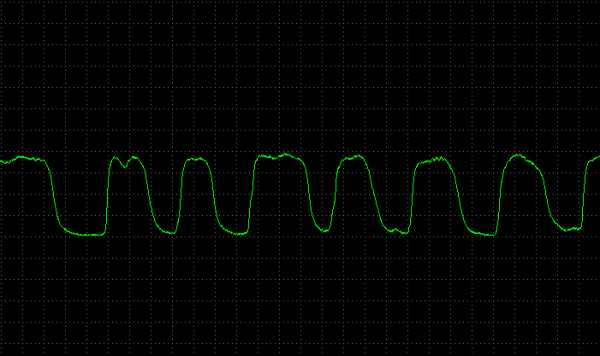

Рассмотрим осциллограмму работы лямбда- зонда. Датчик сам по себе не может отличить состояние стехиометрии от состояния богатой топливной смеси, так как и в том, и в другом случае кислорода в выхлопе нет. При отсутствии кислорода в топливе блок управления (ЭБУ – электронный блок управления) немного уменьшает количество подаваемого в цилиндр топлива. Как следствие, в выхлопе появляется кислород.

И в этом случае показания лямбда-зонда находятся ниже отметки 0,4 В, что для датчика является признаком того, что топливная смесь обеднела (LEARN). При низких показателях лямбда-зонда (ниже 0,4 В), блок управления увеличивает подачу топлива на несколько процентов, смесь становится богатой и показания датчика достигают уровня выше 0,6В. ЭБУ воспринимает это как признак того, что в топливной системе находится богатая смесь (RICH). Подача топлива уменьшается, показания лябда-зонда падают, цикл повторяется - состав смеси начинает колебаться. В такт изменению состава смеси меняются показания лямбда-зонда. Такие колебания ЭБУ понимает как нормальное явление, указывающее на то, что состав топливной смеси находится в зоне стехиометрии.

Вспомним также, что в катализаторе автомобиля обязательно есть цирконий, этот металл способен накапливать кислород. И в фазе бедной смеси кислород запасается в катализаторе, а в фазе богатой смеси он расходуется. В результате на выходе топливной смеси катализатор дожигает все ее остатки.

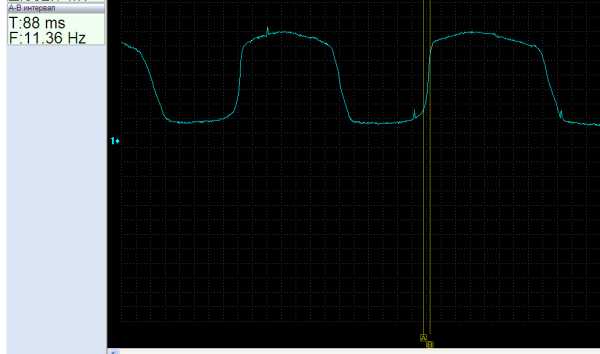

На холостом ходу такие колебания возникают с частотой одно колебание примерно в одну секунду. Время такого переключения – еще один важный показатель для лямба-зонда. В нашем случае (см. осциллограмму, Рис. 1) время переключения составило 88 мс, при этом нормой является – 120 мс.

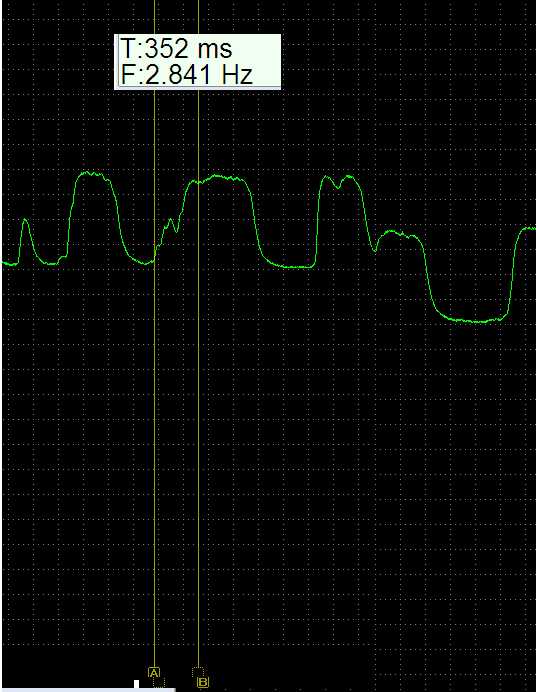

Если переключение длится долго, как в случае нашей осциллограммы (см. осциллограмму, Рис. 2) – 350 мс, да к тому же такая ситуация повторяется многократно, блок управления выдаст ошибку: «замедленная реакция лямбда-зонда».

Величины, при которых появляется эта ошибка, определяются, главным образом, настройками программного обеспечения блока управления.

Таким образом, для диагностики по лямбда-зонду необходимо изучить фазы переключения датчика. И если на осциллограмме появится хотя бы одно переключение с низкого показания на высокое (максимальное – 1В, минимальное – 0В), это значит, что лямбда-зонд работает исправно. Исправный датчик делает примерно одно переключение в секунду. Напомним, что в алгоритме работы блока управления о бедной смеси «сигналят» показания лямбда-зонда ниже 0,4В, а о богатой – выше 0,6 В. Поэтому оценить состояние топливной системы автомобиля можно и по работе датчика. В нашем случае (см. осциллограмму, Рис. 3) блоку управления удалось скомпенсировать все дефекты и вывести стехиометрию.



Вернемся к примеру с загрязненными форсунками. При обедненной смеси показания лямбда-зонда падают ниже 0,4В. Блок управления добавляет топлива до того момента, когда смесь станет богатой. Отметим, что в этом случае блок управления «самостоятельно» отклонился от установленных заводом-изготовителем в его карте параметров. Величину отклонения он записывает в своей памяти как топливную коррекцию (fuel trime). Предельно допустимые показатели топливной коррекции для большинства современных автомобилей составляют ±20-25%. Коррекция в «плюс» означает, что блоку пришлось добавлять топлива, коррекция в «минус» - наоборот, убавлять.

Допустим, неисправность носит долговременный характер: блок управления уже дошел до предела топливной коррекции, загорается код ошибки - «Превышение пределов топливной коррекции». Стерев код, исправить такой дефект нельзя, а наличие этой неисправности повлечет за собой перерасход топлива. Стоит отметить, что уже на 15% топливной коррекции обнаруживаются проблемы: автомобиль почти не едет, но расходует большое количество топлива.

То есть важно помнить, что показатель топливной коррекции и работа лямбда-зонда – это комплексный параметр, он указывает на наличие дефекта, но не указывает конкретную причину, которую придется найти и устранить на автосервисе.

И немного об особенностях строения лямбда-зонда. Такой датчик имеет циркониевую колбочку, которая одной стороной помещена в выхлопные газы. Цирконий уникальный материал, так как сквозь него может проходить кислород. Ион кислорода, «прилипая» к атомам циркония, движется по ним, при этом на циркониевом колпачке возникает напряжение. И если все идет в штатном порядке, то диффузия ионов кислорода осуществляется равномерно, и напряжение на обкладках колбочки составляет 1В. Если в выхлопе появляется кислород, диффузия невозможна, и напряжение в этом случае равно 0В. Вместо циркония в лямбда-зондах может использоваться окись титана. Отличие циркониевого лямбда-зонда от титанового заключается в том, что первый вырабатывает напряжение, а другой – меняет свое сопротивление (в переделах от 0 до 5В), и ему нужна схема, которая переводит меняющееся сопротивление в напряжение.

Слой платины на колбочке поверх циркония позволяет снять с него напряжение, играет роль катализатора, дожигает бензин и несгоревший кислород. Все ухудшается при использовании некачественного топлива, а также топливных присадок, которые в прямом смысле закупоривают слой платины и циркония, и зонд выходит из строя. Однако в этом случае, если у зонда нет физических повреждений, обычная промывка вернет его в рабочее состояние. «Современный бич» – это добавки антидетонационных присадок в топливо. До недавнего времени в качестве присадки использовался ферроцент - опасное вещество, которое мы окрестили «красная смерть» за ее красный оттенок, а также за способность быстро выводить из строя свечи, лямбда-зонды и катализатор», - отмечает Федор Александрович. Зонд может «замерзнуть» в высоком или в низком положении, то есть или в фазе богатой, или в фазе бедной смеси. И в этом случае датчик достигнет пределов топливной коррекции и прекратит попытки выравнивать состав смеси до стехиометрии.

Диагностику состояния системы топливоподачи начинаем с подключения сканера к автомобилю. Отсутствие кода «Превышение пределов топливной коррекции» еще не говорит об отсутствии дефектов в системе топливоподачи. Необходимо в потоке данных (Data Stream) убедиться в наличии колебаний лямбда-зонда (стехиометрия достигнута), а также по величине топливной коррекции оценить, какой ценой она достигнута.

Подводя итог, еще раз отметим, что при проверке лямбда-зонда необходимо обращать внимание на колебания датчика, если они есть, датчик исправен; если же система лямбда регулирования не совершает колебаний, это может указывать или на неисправность лямбда-зонда или на бедную или богатую топливную смесь. То есть сначала надо проверить сами датчики. Для этого нужно принудительно обогатить или обеднить смесь, чтобы получить колебания лямбды и убедиться в том, что он исправен.
