Предохранители Рено Логан 2 и реле с описанием назначения, схемами блоков и местами расположения
РеноКомментарии: 51Renault Logan 2 относится к классу бюджетных автомобилей. В Европе известен так же под названием Dacia Logan 2. Производился с кузовами универсал и седан. Выпускался в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 году и по настоящее время. За это время модель прошла рестайлинг. В данной публикации мы покажем где находятся блоки с предохранителями и реле Рено Логан 2 поколения, их фотографии и схемы с описанием назначения элементов, а так же покажем как заменить предохранитель прикуривателя.
Обращаем Ваше внимание что количество элементов, а так же их расположение в блоках зависит от комплектации и года выпуска автомобиля и может отличатся от представленной информации.
Блок под капотом
Монтажный блок находится с левой стороны, рядом с аккумулятором и закрыт пластиковой крышкой.
Схема
Обозначение
- Клемма аккумулятора
- Диод компрессора кондиционера
| Ef1 | 40А Правый элемент обогрева ветрового стекла |
| Ef2 | 40А Левый элемент обогрева ветрового стекла |
| Ef3 | 50А ABS/ESP |
| Ef4 | 60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31 |
| Ef5 | 60А Питание цепей предохранителей в салоне F11, F23 – F27, F34 и F39 |
| Ef6 | 30А ABS/ESP |
| Ef7 | 30А Обогрев заднего стекла и зеркал |
| Ef8 | 15А Противотуманные фары передние |
| Ef9 | 15А Обогрев сидений |
| Ef10 | 15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора (комплектация без кондиционера ) |
| Ef11 | 25А Предохранитель для реле системы управления двигателем |
| Ef12 | 40А Электро вентилятор системы охлаждения |
| Ef13 | 15А Система управления двигателем |
| Er1 | 35А Реле левого обогрева стекла |
| Er2 | 35А Реле правого обогрева стекла |
| Er3 | 20А Реле топливного насоса |
| Er4 | 20А Реле компрессора кондиционера или первой скорости электро вентилятора (в зависимости от комплектации) |
| Er5 | 35А Реле управления двигателем |

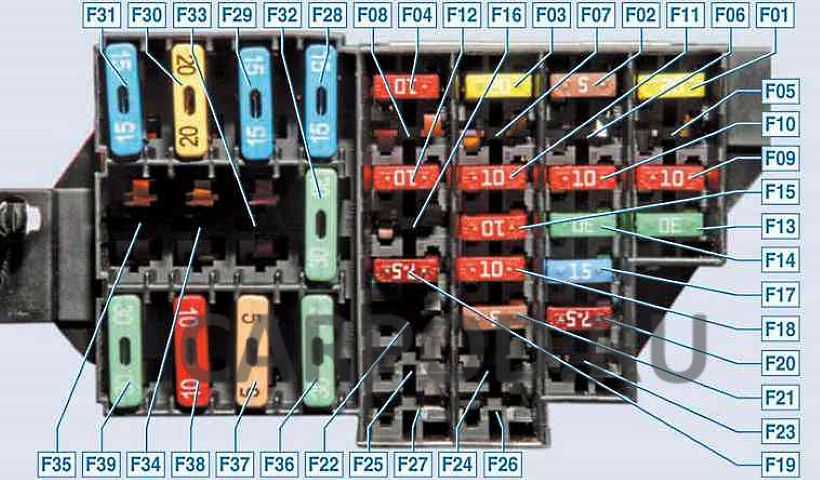

Блок в салоне
Так же как и у 1 го поколения данный блок установлен в торце слева.
Схема
Назначение
| F1 | 30А электро стекло подъемники передние |
| F2 | 10А дальний свет левая фара |
| F3 | 10А дальний свет правая фара |
| F4 | 10А ближний свет левая фара |
| F5 | 10А дальний свет правая фара |
| F6 | 5А задние габариты, подсветка номера, подсветка |
| F7 | 5А передние габариты |
| F8 | 30А электро стекло подъемники задние |
| F9 | 7,5А задний противотуманный фонарь |
| F10 | 15А звуковой сигнал |
| F11 | 20А центральный замок |
| F12 | 3А ABS/ESP |
| F13 | 10А освещение салона, климатическая установка |
| F14 | 5А датчик угла поворота руля |
| F15 | 15А стекло омыватель, парковочный радар, фонарь заднего хода |
| F16 | 5А аудиосистема, обогрев стекла, ограничитель скорости |
| F17 | 7,5А ДХО |
| F18 | 7,5А стоп сигнал |
| F19 | 5А система управления |
| F20 | 5А подушки безопасности |
| F21 | 7,5А лампы заднего хода, блок управления АМТ |
| F22 | 5А электро насос гидроусилителя рулевого управления |
| F23 | резерв |
| F24 | 15А указатель поворота |
| F25 | 10А противоугонная система |
| F26 | 15А блок управления электрооборудованием |
| F27 | 20А подрулевые выключатели (вход на ближний свет) |
| F28 | резерв |
| F29 | 25А подрулевые выключатели (вход на дальний свет) |
| F30 | резерв |
| F31 | 10A щиток приборов |
| F32 | 7. 5A аудиосистема |
| F33 | 15A прикуриватель |
| F34 | 15A диагностический разъем |
| F35 | 5A обогрев наружных зеркал |
| F36 | 5A привод зеркал |
| F37 | 30A стартер |
| F38 | 30A стеклоочиститель |
| F39 | 40A кондиционер |
| R1 | 35A реле кондиционера |
| R2 | 35A реле заднего обогрева стекла |
За прикуриватель отвечает предохранитель 33 на 15А.
По данной статье мы так же подготовили видео материал у себя на канале. Заходите и подписывайтесь!
Остались вопросы или знаете как сделать статью лучше? Пишите в комментариях.

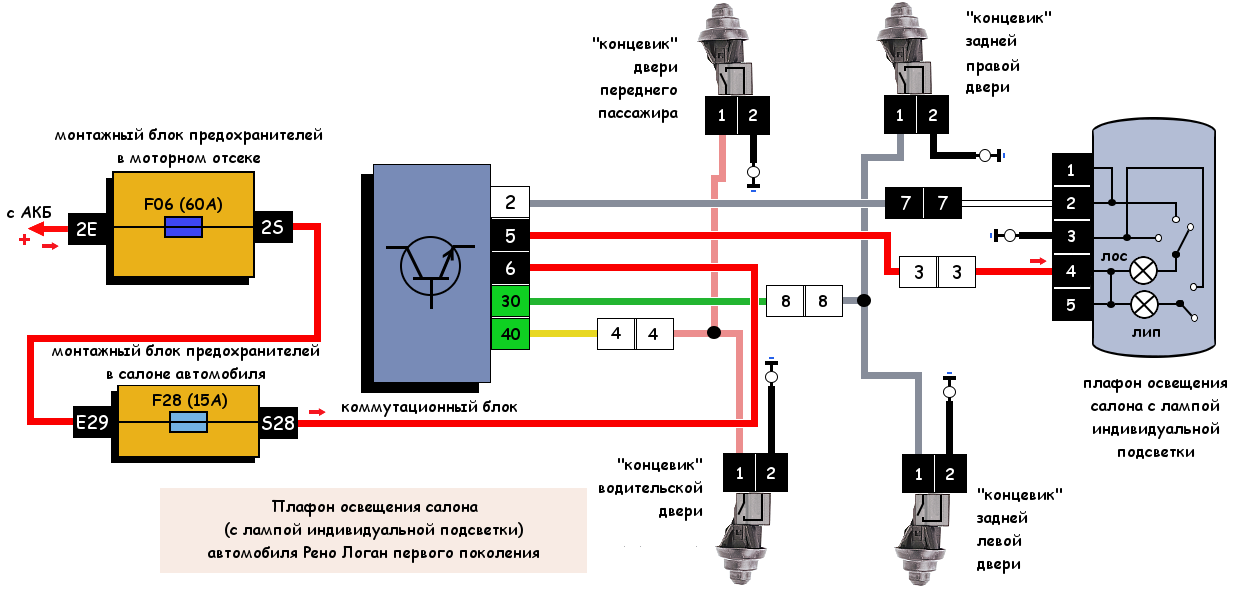

Неисправности электрооборудования автомобиля Рено Логан
Диагностика неисправности электрооборудования на автомобиле…
Здравствуйте уважаемые, читатели блога AAuhadullin.ru. Давайте сегодня рассмотрим возможные неисправности электрооборудования Рено Логан автомобиля, что бы хоть как-то определить и устранить причину их возникновения.
В состав сети входят различные выключатели, реле, электромоторы, предохранители, вставки плавкие или прерыватели, проводка и разъемы контактные «папа +мама», которые служат для соединения основного электрического элемента с «АКБ» аккумуляторной батареей, также «массой» кузова и двигателя Рено Логан.
Перед тем как начать работу по выявлению неисправностей электрических цепей надо хорошо изучить предполагаемую в неисправности схему, что бы хоть каким-то образом представлять ее функции.
Постепенно поиск неисправности электрооборудования надо выявлять путем исключения хорошо работающих элементов одного и того же контура.

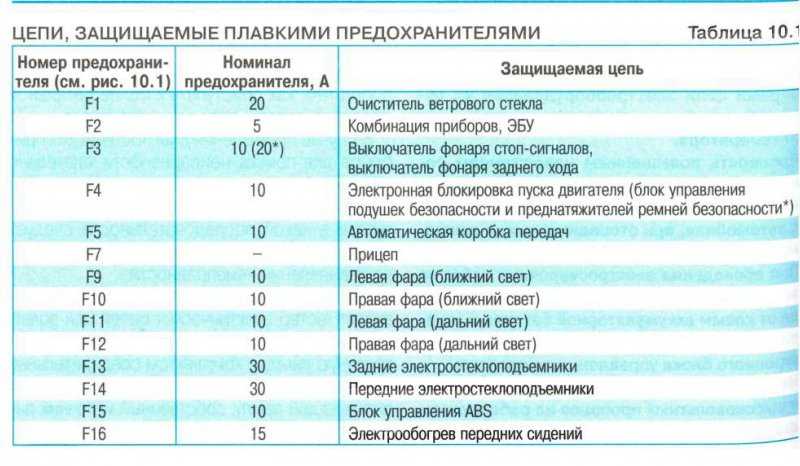

Проверка всех предохранителей
При выходе из строя сразу в одно время нескольких элементов или контуров перегорает, скорее всего, предохранитель или происходит нарушение контакта с массой. В основном замыкание происходит на один предохранитель или «массу».
Перед тем как приступить более детальной проверке неисправности электрооборудования электрооборудования Рено Логан обследуйте состояние всех предохранителей, проводки и контактных разъемов так называемых «папа+мама» из-за окисления они тоже могут не проводить ток, не вышел ли из строя какой либо предохранитель или может, перегорела плавкая вставка, проверьте реле.
При применении диагностических приборов, например тестера электрической цепи или вольтметра необходимо спланировать, пользуясь электросхемой в какие места контура и по каким путям необходимо подключать прибор для быстрого обнаружения неисправности.
Обрыв провода «сопля»
Для выявления обрыва провода «сопли» можно использовать контрольную лампу 12 вольт припаянную к нему проводами, индикатор обрыва «пробник» с комплектом соединительных проводок и собственным источником питания батарейки.
Ко всему этому необходимо держать «прикуриватель» проводка большего сечения для пуска неисправного двигателя от «АКБ» аккумуляторной батареи другого автомобиля. Эти же провода можно использовать для шунтирования и подключения разных элементов электрооборудования при выявлении неисправности.
Как уже было сказано выше перед проверкой с помощью приборов заранее определите по схемам места его подключения…
В случае неисправности при нарушении питания электрической цепи электрооборудования, надо подключить один из провода тестера к «массе» кузова Рено Логан другой к контакту разъема обследуемой цепи, желательно находящийся поближе предохранителю или «АКБ» батарее. Если лампочка тестера загорается питание на этом отрезке между аккумуляторной батареей и данной точкой есть.
Таким же способом, обследуйте остальную часть, пока лампочка тестера не перестанет загораться. Как только перестало лампочка гореть значит, имеется неисправность между отрезком данной точкой и до точки проверенный до этого отрезка, где лампочка загоралась.
В большинстве случаев причина обрыва цепи электрооборудования заключается в окислении расслаблении контактов разъема.
Замыкание проводки на массу
Ищем места короткого замыкания проводок на «массу» извлекая предохранитель и подключая на его место «пробник» или «вольтметр». Напряжение в сети не должно быть. Подергиваем пучки проводок, наблюдая за лампочкой пробника. При моргание лампочки в пучке проводов, где то есть замыкание на «массу» скорее всего возникшая перетиранием проводов. Также проверка проводится для каждого из компонентов электро цепи, включая соответствующие выключатели.
Проверяем надежность контакта с массой кузова автомобиля. Убираем клеммы «АКБ» и подключаем один из провода пробника работающий от батарейки к «массе», а другой провод к проверяемому проводу или контакту разъема. Лампочка пробника горит, значит, контакт с массой хороший, если не горит, нет контакта.
Проверяем есть ли обрыв с помощью лампы пробника питающийся током от батарейки после того как отключим питание контура.
Подсоединим провода пробника к двум концам одной цепи. Если лампочка пробника горит, обрыва в цепи нет и наоборот. Таким же образом можно проверить выключатели, подключив провода пробника к его контактам. При положении «вкл» лампа должна загораться.
Окисление клемм и контактов
Нестабильные отказы электрооборудования возникают от окисления клеммы или плохого контакта. Если резко подергать колодки жгута проводов на датчике или самого жгута в большинстве случаев контакт появляется.
Определить неисправность электрической цепи электрооборудования не сложно, если хорошо представлять что электро-ток, идет ко всем потребителям от «АКБ» по проводам от кнопок выключателей, релюшек, предохранителей, вставки плавкие, а потом приходят обратно в «АКБ» через «массу» кузова авто.
Все проблемы возникшие отказом электрооборудования автомобиля возникают от отключения тока от «АКБ» аккумуляторной батареи или возврата тока обратно в «АКБ».
Сгоревший предохранитель.Перетертые провода электрической цепи газового оборудования.
Обрыв силового провода между АКБ и блоком предохранителей.Обрыв красного провода «плюс» под расширительным бочком.Далее смотрите видео ремонта электрики, когда не заводится двигатель, не горит ближний свет, а также не работают печка и задний обогрев стекла…
Ремонт Электрики Рено Логан видео
Пропало питание в автомобиле при движении и калибровка РХХ видео
Удачи и ровных дорог!
Вам так же будет интересно почитать:
Заглохла машина и поиск неисправности
Форсунки и очистка
Wi Fi адаптер для диагностики
Как символ «check engine» можно стереть
Предохранители ближнего света на моем Dacia Logan
Эти фары позволяют обеспечить видимость вашего Dacia Logan для водителя и других участников дорожного движения.
Может случиться так, что фары ближнего света вашего Dacia Logan перестанут работать внезапно и одновременно, не зная почему.
Будьте осторожны, потому что эта неисправность будет наказана правоохранительными органами e. Если это произошло с вами, вероятно, перегорели предохранители.
Если больше не работает только один огонь , можно с уверенностью сказать, что лампочка больше не работает.
Поэтому вам просто нужно купить его для своего Dacia Logan. Чтобы помочь вам в этой задаче, мы также написали статью об этом :
- Как выбрать лампочку для моего Dacia Logan
Идея этой статьи состоит в том, чтобы сопровождать вас в найдите предохранители ближнего света вашего Dacia Logan, что позволит вам решить вашу проблему.
Найдите предохранители ближнего света моего Dacia Logan
Вам доступны различные варианты расположения предохранителей ближнего света.
Во-первых, получить руководство пользователя вашего автомобиля.
Проверьте содержимое, некоторые страницы конкретно соответствуют всем предохранителям вашего XX X. Вы также можете зайти на сайт производителя вашего Dacia Logan, чтобы найти руководство пользователя.
Если у вас больше нет этого знаменитого руководства, ничего страшного, в таком случае у вас должен быть номер панель предохранителей, которая находится под приборной панелью. При этом он может находиться в бардачке, или под капотом вашего Dacia Logan, в моторном отсеке.

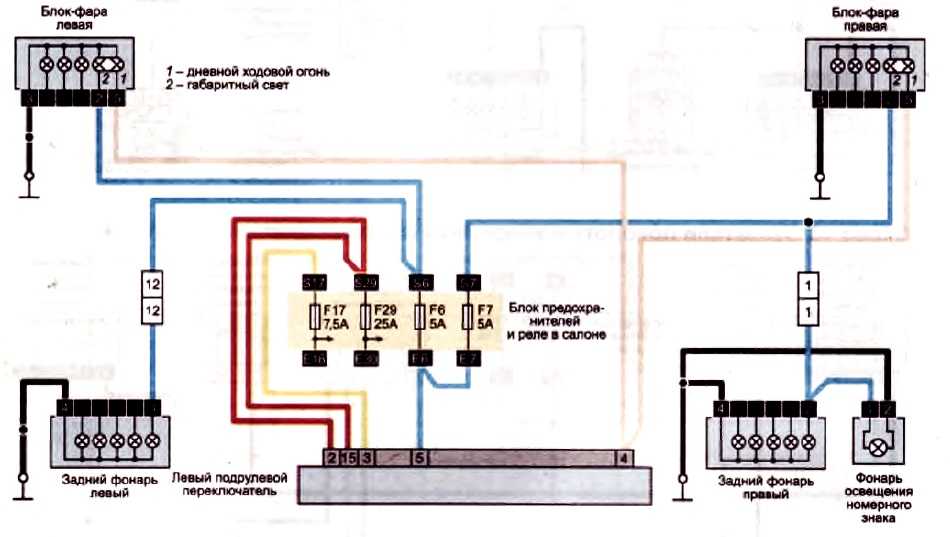

Схема предохранителей освещения на вашем Dacia Logan
В нижней части панели предохранителей , вы увидите полную схему предохранителей вашего Dacia Logan . Вы увидите соответствующие фары ближнего света, которые вы хотите найти, чтобы решить вашу проблему.
Чтобы помочь вам в вашем процессе, мы также создали статью о предохранителях и их использовании, которую вы можете найти здесь:
- Где находится блок предохранителей на Dacia Logan
Замените предохранитель ближнего света на моем Dacia Logan
Снимите или отвинтите защитную крышку блока предохранителей, чтобы получить доступ к предохранителям вашего Dacia Logan.
Разберите старый предохранитель ближнего света, осторожно захватив его двумя пальцами или подходящими плоскогубцами и потянув вверх или наружу, он должен работать без проблем.
Будьте осторожны, не применяйте силу, но слегка покачивайте из стороны в сторону, если кажется, что он заблокирован.
Замените старый предохранитель , поместив новый предохранитель в соответствующее место на вашем Dacia Logan. Совместите контакты предохранителей и вставьте их в . Не нажимайте слишком сильно, чтобы не повредить предохранитель.
Еще раз проверьте фары вашего Dacia Logan , чтобы убедиться, что они работают. Если фары по-прежнему не работают, убедитесь, что предохранитель правильно установлен.
Если случайно он уже поджарился, то это слишком высокая интенсивность, из-за которой он прыгает, значит проблема в другом, и поэтому вам придется искать решение в другом месте.
Поэтому мы советуем вам пойти в гараж, чтобы отремонтировать Dacia Logan , потому что может возникнуть более ограничительная проблема.
Небольшое предупреждение если вы едете без фар , потому что это может вам дорого обойтись. Вы несете ответственность за потерю 4 балла за права и штраф в размере 135 евро.
Если все же это не на той стороне предохранителей, из-за которой произошел сбой, также следите за лампами ближнего света вашего Dacia Logan.
Замена фар 2004-2012 Dacia Logan Prestige 1.6L 4 Cyl.
1. Начало работы — Подготовка к ремонту
Подробнее >
2. Открытие капота — Как открыть капот и подпереть его
3. Снимите лампочку. Действия по извлечению перегоревшей лампочки
4. Полезные советы. Как найти тип лампы на замену и другие советы
Что бы вы хотели, чтобы ваши лампочки делали? См. четче Обновление до светодиода СПРЯТАННЫЙ стиль
Обратите внимание на лампу премиум-класса, такую как Silverstar Ultra, со специально разработанной нитью накаливания, запатентованной газовой смесью и покрытием лампы для лучшего освещения на дороге.
Узнайте больше о Silverstar Ultra.
Обновите свои противотуманные фары до светодиодных с опцией прямой установки, которая легко подключается к существующему корпусу лампы вашего автомобиля. У Sylvania есть вариант с корпусом из авиационного алюминия и вентилятором с турбонаддувом. Обратите внимание на светодиоды Sylvania.
Подумайте о лампе, такой как zXe, с запатентованной газовой смесью ксенона, которая соответствует белому свету HID-ламп для самого яркого фары и дополнительной четкости. Дополнительная информация о лампах zXe.
5. Замените лампочку — Процедура замены новой лампочки
6. Дополнительная информация. – Дополнительная информация по фарам
Поделись
- Озеро Чеви помогло снять эти видео
- Обратная связь
- Скачать инструкции по эксплуатации Dacia
На видео выше показано, как заменить фару в вашем Dacia Logan 2006 года выпуска. Фары со временем тускнеют до 20% и в конечном итоге перегорают — по этой причине мы рекомендуем менять фары парами.
Замена обеих ламп фар на вашем Logan одновременно позволит обеим лампам иметь одинаковую интенсивность и предотвратит появление новой лампы фары ярче, чем лампа на противоположной стороне. В некоторых Dacia дальний свет представляет собой ту же лампу, что и фара, и дальний свет может работать, но фара может перегореть, даже если это одна и та же лампа (и наоборот). Некоторые автомобили Dacia имеют газоразрядные фары высокой интенсивности, иногда называемые ксеноновыми фарами. Эти лампы имеют очень высокое напряжение, которое проходит через них, даже если батарея отключена. Если в вашем Logan установлена лампочка такого типа, мы не рекомендуем вам пытаться заменить ее самостоятельно.
Когда вы меняете фару на своем Логане, важно не касаться пальцами стеклянной части лампочки, потому что масло с кончиков ваших пальцев приведет к тому, что эта часть лампочки будет гореть сильнее, что значительно сократит срок службы лампочки. лампочка.
