Что такое ШРУС
ШРУС — аббревиатура, которая расшифровывается как «шарнир равных угловых скоростей». Эта подвижная деталь является частью трансмиссии и служит для передачи крутящего момента между подвижными валами под постоянно меняющимся углом. В простонародье ШРУСы за характерную форму именуют «гранатами». Но есть и более научный термин — гомокинетический шарнир.
Изобретателем ШРУСов в привычном их виде считают немца Карла Вайсса. В 1928 году его конструкцию усовершенствовал Альфред Рцеппа.
Узел оказался настолько удачным и востребованным, что лицензию на него приобрели многие автопроизводители, включая «АвтоВАЗ», который впервые начал применять ШРУСы на классической «Ниве». Представить современный легковой автомобиль без этих деталей почти невозможно.
Отыскать ШРУСы на машине несложно. На переднеприводном автомобиле они находятся на передних полуосях, а на полноприводном авто с независимой подвеской — как на передних, так и на задних. В первом случае шарниров четыре, а во втором — восемь. Впрочем, бывают и исключения: на некоторых моделях используют по одному ШРУСу на сторону, на других — применяют ШРУСы вместо кардана для передачи крутящего момента к заднему редуктору.
Из чего состоит ШРУС
Конструкция ШРУСа зависит от его разновидности. Всего инженерами создано четыре типа шарниров, на каждом из которых мы остановимся подробнее чуть позже.

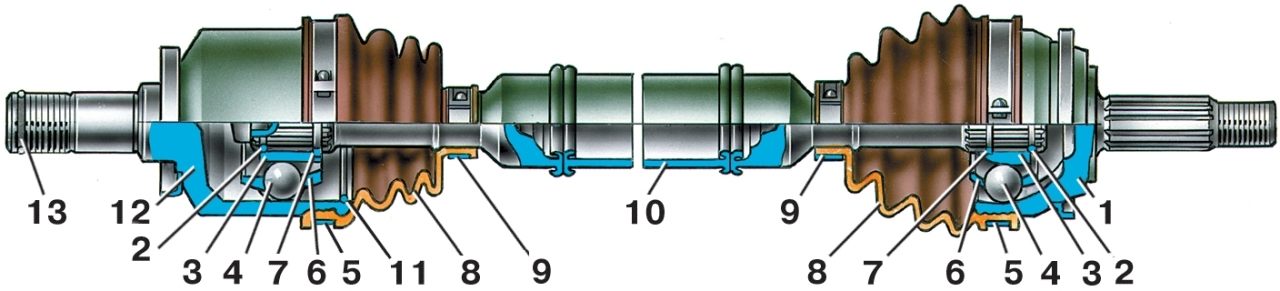

ШРУСы принято делить на наружные, встраиваемые в ступицу, и внутренние. Устроены они по-разному: наружный передаёт вращение с оси приводного вала на управляемые колёса, внутренний — момент от коробки передач на приводной вал.
Каждый из этих типов выполняет свою уникальную функцию.
ШРУС наружного типа состоит из:
- Совмещённого с ведомым валом сферообразного корпуса.
- Шароподобной обоймы, соединённой с ведущим валом.
- Шести шариков, расположенных в обойме.
- Сепаратора, удерживающего шарики.
- Герметичного пыльника, наполненного смазкой.

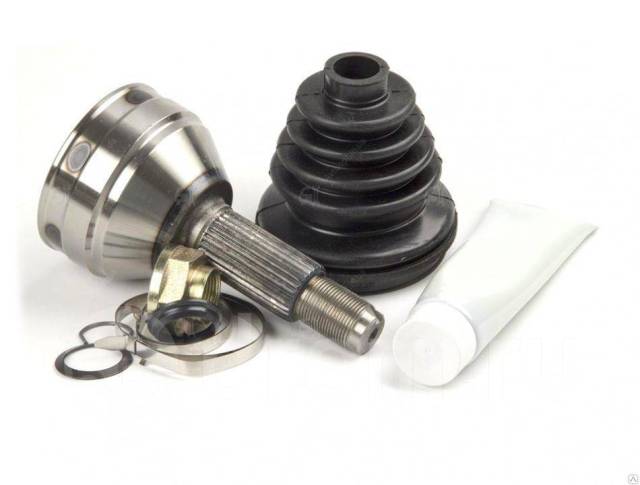

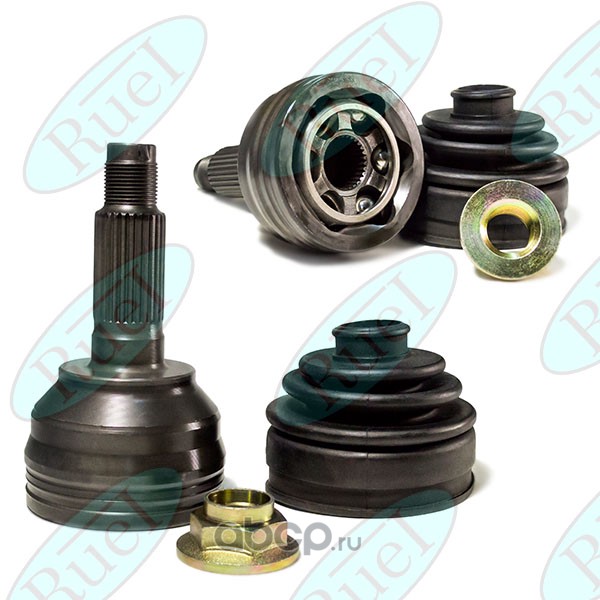

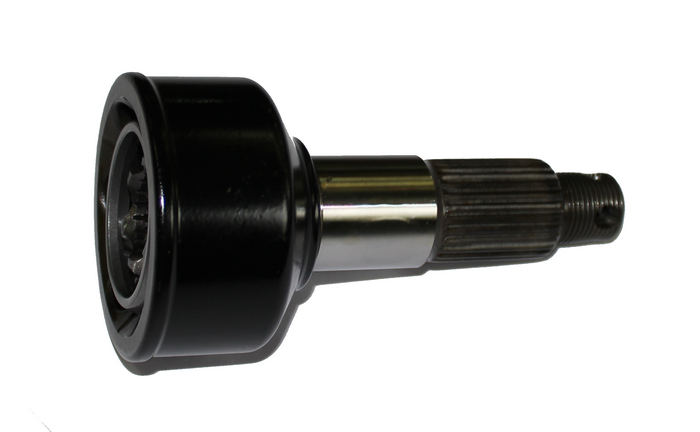

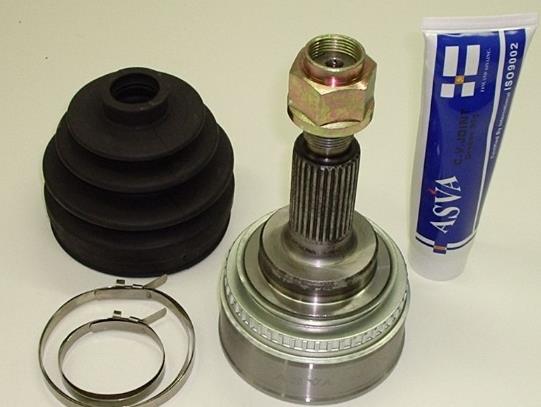

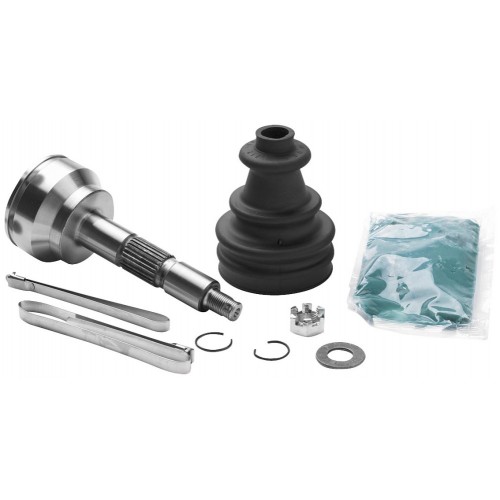

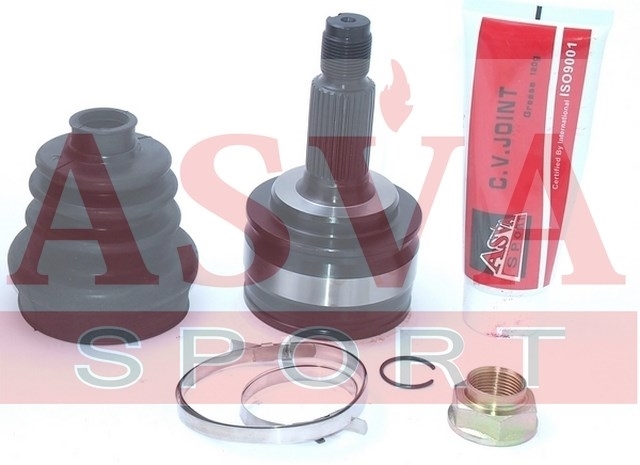

ШРУС наружного типа (Фото: sibmasuma.ru)
ШРУС внутреннего типа состоит из:
- Корпуса-стакана с тремя канавками, совмещённого с ведущим валом.
- Трёхлучевой вилки, помещённой в корпус и надевающейся на шлицы ведомого вала.
- Трёх роликов, вращающихся на игольчатых подшипниках.
- Герметичного пыльника со смазкой.

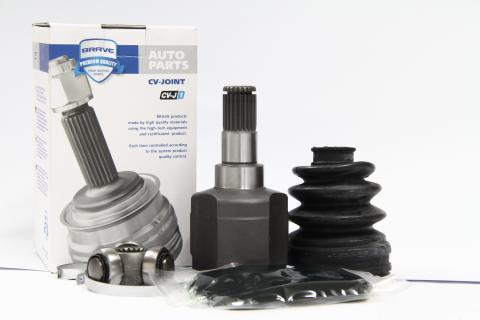

ШРУС внутреннего типа
(Фото: drive2.
Для чего нужен ШРУС
Глядя на замысловатую конструкцию, многие не могут понять, зачем вообще нужны такие сложные устройства. Ответ прост: передать крутящий момент на управляемые колёса, постоянно изменяющие своё положение относительно коробки передач, без ШРУСов почти невозможно. Именно за счёт шарниров равных угловых скоростей осуществляется непрерывная передача момента вне зависимости от рельефа местности и положения колёс. Подвеска и рулевое управление получают большую свободу.
По сути ШРУСы выполняют ту же работу, что и карданы. Правда, отличия между ними есть, и они огромны. Шарниры равных угловых скоростей намного технологичнее и совершеннее — они находятся на ином, недостижимом для карданов уровне.
Основная разница между карданной передачей и ШРУСами в том, что карданы передают момент несинхронно (один вал вращается равномерно, а другой нет). Значительный угол скрещивания в них сильно затруднён. ШРУСы не просто позволяют преодолеть неравномерность передачи момента, но и увеличивают рабочий угол до 70 градусов (в случае с шариковыми шарнирами).
Основные функции ШРУСа:
- Непрерывная передача крутящего момента.
- Обеспечение возможности работы подвески и рулевого управления.
- Снижение паразитных вибраций.
ШРУСы обеспечивают нормальное функционирование независимой подвески автомобиля и рулевого управления. (Фото: unit-car.com)

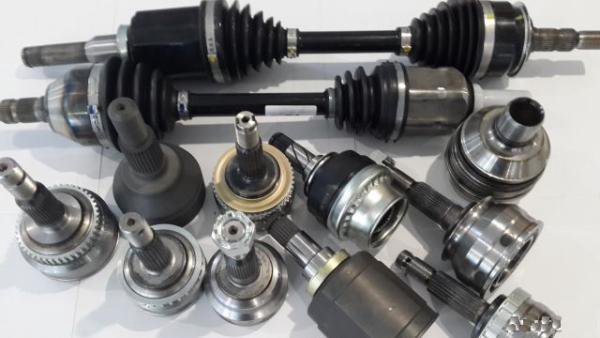

Виды ШРУСов
Конструктивно ШРУСы различаются в зависимости от производителя и конкретной модели, однако принципиальных отличий между ними нет. Принято выделять четыре вида шарниров равных угловых скоростей, из которых два встречаются на современных авто достаточно редко.
Шариковые
Шариковые ШРУСы — наиболее распространённый вид шарниров равных угловых скоростей. Именно они обычно применяются в качестве внешних ШРУСов.
Работает устройство по следующему принципу.
Во внешнем корпусе с канавками находится обойма и сепаратор с шариками, которые, в свою очередь, перекатываются между корпусом и обоймой. Шарики позволяют постоянно передавать крутящий момент под углом до 70 градусов. Вне зависимости от того, как вывернуто колесо, момент передаётся без разрывов и биений.

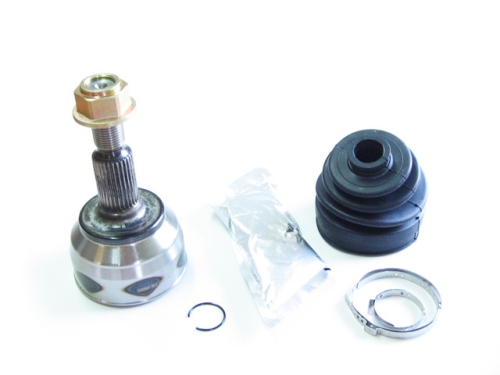

Так выглядит шариковый ШРУС без смазки. (Фото: pkfst.ru)
Спаренные карданные
Спаренные карданные шарниры условно можно назвать ШРУСами. Это громоздкие и тяжёлые конструкции, встретить которые на современной машине практически невозможно. По задумке, последовательная пара карданных шарниров должна нивелировать неравномерность скорости работы друг друга. Эта система может передавать крутящий момент под углом не более 20 градусов. Из-за внушительных размеров, большого веса и малого рабочего угла сдвоенные карданы на практике применяются преимущественно на строительной технике и тракторах.
Спаренный карданный шарнир. (Фото: parts-news.ru)
Триподные
Триподные ШРУСы — самый распространённый вид внутреннего шарнира равных угловых скоростей. От шарикового шарнира он отличается повышенной надёжностью. Правда, у такой конструкции есть и свои минусы. В частности, он может передавать крутящий момент под углом лишь до 20 градусов. К плюсам можно отнести значительный свободный осевой ход, который позволяет обеспечивать увеличение и уменьшение длины осей при артикуляции подвески. Этот вид ШРУСов очень долговечен и выдерживает большие ударные нагрузки.
Конструктивно триподные ШРУСы проще шариковых. Это трёхлучевая вилка с тремя роликами на игольчатых подшипниках, надетая на шлицы оси и способная перемещаться по пазам в стакане.
Трипод, вынутый из корпуса-стакана.
(Фото: motopoland.
com.ua)
Кулачковые
Кулачковые (сухариковые), а также кулачково-дисковые ШРУСы на легковушках не встречаются. Виной тому их техническое несовершенство. Конструкция представляет собой пару вилок и фасонных дисков. Устройство может выдерживать колоссальные нагрузки, но не переносит высоких скоростей. Такие ШРУСы склонны к перегреву и применяются преимущественно на грузовиках.
Кулачковый ШРУС: 10,14 — вилки кулачкового шарнира; 11,13 — кулачки; 12 — диск шарнира. (Фото: auto-virage.ru)
Признаки поломки ШРУСа
Современные ШРУСы — невероятно надёжные и выносливые компоненты автомобиля. Срок их службы примерно равен ресурсу самой машины. Тем не менее, иногда шарниры равных угловых скоростей выходят из строя — в этом случае требуется дорогостоящий и трудоёмкий ремонт. Нередко — замена полуоси в сборе.
В большинстве случаев поломки ШРУСов — следствие неправильной эксплуатации машины и небрежного отношения к ней со стороны автовладельца.
Заводской брак этих деталей встречается редко.
Можно выделить как минимум пять характерных признаков поломки ШРУСов, на каждый из которых стоит обратить внимание:
1. Разрыв/негерметичность пыльника
Для нормальной работы любого ШРУСа критически важно обеспечить его детали смазкой. При любом, даже самом незначительном повреждении пыльника внутрь шарнира начинают попадать грязь и влага. Это приводит к выдавливанию смазки, образованию коррозии в сочленении и повреждению деталей. Трещины, разрывы, следы смазки на пыльнике — стопроцентный повод срочно отправиться в сервис.
2. Рывки и вибрации при движении
Во время трогания с места при неисправном ШРУСе можно ощутить едва заметные толчки — машина будто движется рывками. Рывки нередко наблюдаются при сильном износе канавок внешних ШРУСов. Вибрации говорят о поломке внутренного, триподного ШРУСа.
3. Щелчки
При движении на машине с неисправным ШРУСом можно услышать характерные щелчки. Как правило, они возникают при езде на небольшой скорости.
На высоких скоростях заметить проблему почти невозможно.
