Лампы освещения, применяемые в Ford Focus 3, как выбрать, как заменить

Содержание

  1. В каких случаях потребуется замена лампочек
  2. Особенности ламп для фар Ford Focus 3
  3. Цоколь ламп на Ford Focus 3
  4. Таблица применяемых ламп в Форд Фокус 3
  5. Рекомендации по проведению работ
  6. Замена ламп
  7. Регулировка
  8. Замена ламп ближнего света Ford Focus 3
  9. Выбор производителя
  10. Osram Н7 Original
  11. Philips Н7 Vision Plus
  12. Koito Whitebeam h7
  13. Behr Hella h7 Standart

В каких случаях потребуется замена лампочек

Первая и самая частая причина купить новые лампочки – это выход из строя старых моделей. Это может случаться из-за недостаточного охлаждения, попадания внутрь фары влаги или воды, из-за плохого контакта или проблем с бортовой электросетью автомобиля. Прежде чем устанавливать новые лампочки, рекомендуется выяснить, почему сломались предыдущие. Помните, что поломка может быть банально по причине естественного износа.

Вторая причина – неудовлетворительная работа. Многим водителям не нравится тональность заводского освещения или его мощность. Это легко исправить, учитывая огромное разнообразие продукции. Например, популярность стремительно набирают светодиодные фары, которые ярко светят и не слепят встречных водителей. Предварительно необходимо тщательно изучить вопрос альтернативной оптики, ведь не все фары совместимы с Ford Focus 3.

Третья причина – это тюнинг автомобиля. Фары – один из элементов, которые сразу же бросаются в глаза, соответственно, определяют общий стиль передней части авто. Если вас не удовлетворяет стандартный дизайн фар, можете купить совместимые модели другого дизайна. В интернет-магазинах представлены десятки товаров на любой вкус. Некоторые модели имеют разноцветную подсветку, а также изящные линии поворотных огней как у дорогостоящих суперкаров.

Особенности ламп для фар Ford Focus 3

При переустановке ламп ближнего света для замены на Форд Фокус 3 необходимо
учитывать их светотехнические характеристики. Штатный светильник имеет
следующий набор параметров:

  1. Тип цоколя – фланцевый Н7.
  2. Номинальное напряжение – 12 вольт.
  3. Мощность – 55 Вт.

В зависимости от конструкции оптики ламы могут быть двух видов:

  1. Биксеноновые – предназначенные для установки в
    линзовые системы.
  2. Галогеновые – устанавливаемые в фары с отражателем-рассеивателем.

Обратите внимание! При поиске замены для галогенной лампы для ближнего света в Форд Фокус поколения-3 необходимо строго придерживаться рекомендаций производителя по мощности. В противном случае при превышении значения этого параметра всего на 5% срок ее службы из-за перегрева снизится почти вдвое!

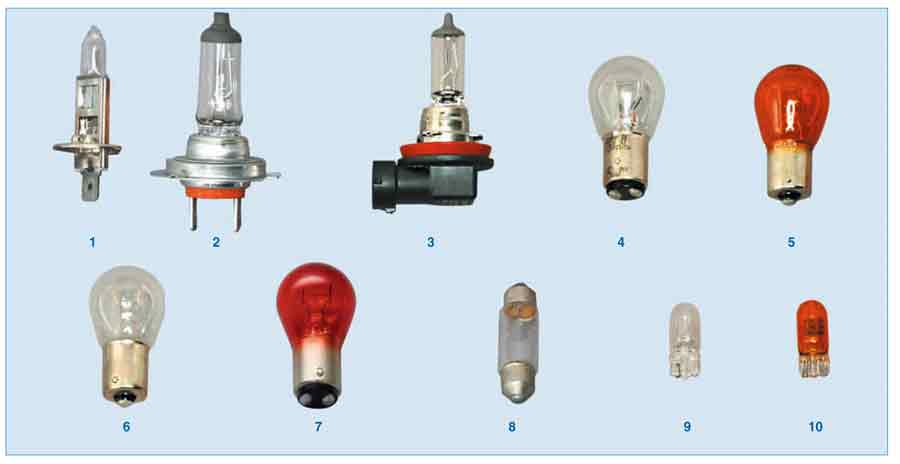

Цоколь ламп на Ford Focus 3

1  Лампа ближнего света  — галогеновая лампа Н7 мощностью 55 ватт. Цилиндрической формы, с двумя контактами.

2  Лампа дальнего света  — галогеновая лампа Н1 мощностью 55 ватт. Небольшого, вытянутого размера с одним электрическим контактом.

3  Лампа в противотуманной фары  — галогеновая лампа Н11 мощностью 55 ватт. лампа Г образной формы с пластиковым цоколем.

4  Лампа указателя поворота  — одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.

5  Лампа сигнала тормоза  — одноконтактная лампа накаливания P21W, мощностью 21 ватт.

6  Лампа освещения номерного знака, багажника, вещевого ящика, переднего габарита и освещения салона  — маленькая одноконтактная лампа W5W, мощностью 5 ватт.

7  Лампа заднего хода  — одноконтактная лампа накаливания W16W, мощностью 16 ватт.

8   Лампа габарита и противотуманного фонаря  — двухконтактная лампа накаливания с металлическим цоколем P21/5W , мощностью 21/5 ватт.

9  Лампа повторителя поворота  — бесцокольная одноконтактная лампа W5W желтого цвета , мощностью 5 ватт.

Это интересно: Форд фокус 3 — где находится аукс выход

Таблица применяемых ламп в Форд Фокус 3

Место установкиОбозначение по ЕЭКМощность, ВтВнешний вид
Лампа дальнего светаh255
Лампа передних противотуманных фарh2155
Лампа ближнего светаH755
Лампа переднего габаритного огня/лампа освещения багажного отделения/лампа подсветки вещевого ящикаW5W5
Лампа передних указателей поворота/лампа заднего указателя поворотаPY21W21
Лампа бокового указателя поворотаWY5W5
Лампа света заднего ходаW16W16
Лампа стоп-сигналаP21W21
Лампа заднего противотуманного фонаря/заднего габаритного огняP21/5W21/5
Светодиоды: фонарей подсветки номерного знака/дополнительного стоп-сигнала/плафона освещения мест водителя и переднего пассажира/плафона освещения мест задних пассажировLED— —

Рекомендации по проведению работ

Мы рассмотрим, как произвести замену и как отрегулировать положение осветительных элементов. Все эти мероприятия по силам любому автомобилисту, но требуют аккуратности и четкого выполнения всех рекомендаций.

Замена ламп

Замена лампы ближнего света на Форд Фокус 3 занимает немного времени, но советуем выделить на эту работу хотя бы час, чтобы проводить работы не торопясь. Если у вас есть все необходимое, то можно приступать к началу работе, но предварительно нужно убедиться в том, что не работает именно лампа. Для этого еще нужно проверить специальный модуль – GEM, расположенный со стороны пассажира в блоке предохранителей, это делается на диагностике.

Сразу отметит, что предохранитель ближнего света на Форд Фокус 3 отсутствует, работой данной системы управляет модуль, о котором написано выше. В конструкции есть только предохранитель дальнего света.

На фото отмечено расположение модуля в блоке предохранителей

Если с данным элементом все в порядке, значит, нужна замена лампы ближнего света на Фокус 3, процесс можно провести своими руками, даже если у вас совсем нет опыта в данной сфере, и вам поможет простая инструкция:

  • Это необходимо для того, чтобы исключить возникновение проблем при работе с электрической частью автомобиля, поэтому не забывайте об этом.
  • они отворачиваются звездочкой или шестигранником, о которых написано выше. Чтобы вам было проще найти точки фиксации, мы отметили их на фото.

Удобнее всего пользоваться небольшой трещоткой. С ее помощью откручивание будет происходить гораздо проще и быстрее

  • их два, и проще всего они отжимаются с помощью плоской отвертки с длинным жалом – надавливаете, чтобы уступ вышел из зацепления, и тянете фару наружу. Если отвертки нет, можно аккуратно потянуть корпус на себя, защелки очень прочные и сломаться не должны.

Фиксатор не дает корпусу вывалиться и надежно держит его

  • для того, чтобы положить ее на столе, то есть замена лампочки ближнего света на Форд Фокус 3 может быть произведена в максимально комфортных условиях, что исключает повреждения, вызванные ограниченным доступом.
  • под ним вы увидите патрон с присоединенными проводами, чтобы достать узел из корпуса, просто нажмите на зажим, который хорошо видно на фото, и элемент выйдет очень легко.

Патрон нажимается с нижней стороны, там специально нанесены указывающие полоски

  • . Цоколь лампы ближнего света на Форд Фокус 3 сделан таким образом, что вставить его на место неправильно невозможно.

Совет!
Проще вначале вставить лампу в рассеиватель, а только затем надеть патрон, так процесс происходит гораздо быстрее и проще.

Регулировка

Иногда требуется регулировка ближнего света на Форд Фокус 3, для этого нужно следующее:

На схеме отражен результат, которого нужно добиться

  • В первую очередь нужно провести подготовительные мероприятия: проверить давление в шинах, заполнить бак и положить отягощение в 75 кг на месте водителя.
  • Далее машина ставится на ровную поверхность перед стеной на расстоянии 3 метра от нее.
  • На поверхности чертятся вертикальные линии, совпадающие с центром фар, и горизонтальная черта по высоте расположения ламп, ниже ее на 35 мм чертится еще одна линия.
  • Закрывается одна из фар, после чего корректор выставляется в нулевое положение и с помощью шестигранника на 7 мм проводится регулировка, винты расположены в углу фар, элемент отмечены на фото стрелками. Такой же процесс повторяется и со второй фарой (аналогично регулируются фары на КИА).

Регулировочные элементы подкручиваются до положения, описанного на схеме выше

Замена ламп ближнего света Ford Focus 3

Для замены лампы ближнего света необходимо снять блок фару открутив два самореза. Саморезы обозначены на фото двумя красными кружочками.

Далее тянем блок фару на себя, немного покачивая ее из стороны в сторону.

После снимаем защитную крышку лампы.

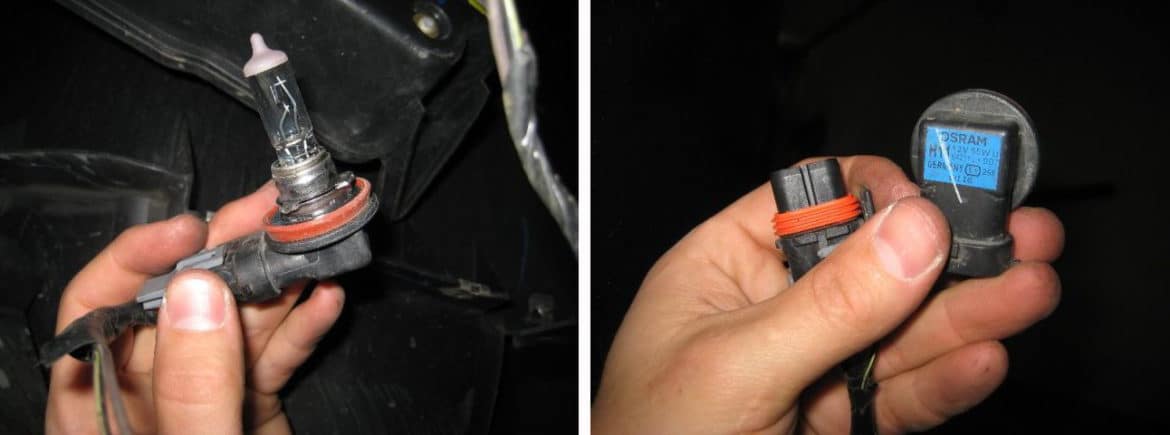

Снимаем электрический разъем и достаем лампу.

Сборка осуществляется в обратной последовательности.

Также будет полезна статья на нашем сайте размер дворников на Ford Focus 3

Выбор производителя

Второй важный фактор при выборе ламп ближнего светя для Ford Focus выпуска-3 – это производитель. Изначально в базовой комплектации применяются фирменные светоисточники линейки Osram. Однако нередко в качестве альтернативы автопользователи применяют аналоги таких марок, как:

  1. Philips.
  2. Koito.
  3. Behr Hella.

Рассмотрим подробно их основные характеристики и особенности применения для Форд Фокус-3.

Osram Н7 Original

Галогеновая оригинальная лампа в оптике ближнего света для хэтчбека Форд Фокус 3-го поколения. Мощность ее потребления – 55 Вт при рабочем напряжении в 12 В. Сила светового потока достигает 1,5 тыс. люменов при температуре 3200 К. Гарантированный срок службы составляет 6 месяцев. Чтобы правильно поменять ее на аналогичную новую, необходимо соблюдать правила установки – не браться голыми пальцами за колбу. Иначе оставленные жировые отпечатки существенно снизят ее долговечность.

Philips Н7 Vision Plus

Лампа используется как аналог штатно устанавливаемой в оптическую систему ближнего света на Форд Фокус 3, и потому обладает сходными параметрами. Единственное отличие – на 60% более сильная светимость при такой же цветовой температуре – 3,2 тыс. К. Применение такого светильника позволяет продлить горизонт видимости и улучшить комфорт и безопасность управления авто.

Koito Whitebeam h7

Лампа относится к категории высокотемпературных светильников на 4,2 тыс. К. При мощности потребления всего в 55 Вт она выдает светимость на все 100 Вт. При этом ближний свет совмещает в себе мягкость и насыщенность –качества, не перенапрягающие зрение водителя. Установка их на стандартную оптику Форд Фокус-3 не приводит к проблемам с деформацией корпуса фар и прогоранием проводки. Долговечность при средней эксплуатации достигает 2-3 лет.

Behr Hella h7 Standart

Еще одна стандартная лампа галогенового типа для установки в оптическую систему ближнего света на Форд Фокус 3. Характерная особенность – бело-голубой оттенок цвета. Среди других преимуществ выделяется  невысокая стоимость и длительный срок службы.

Источники: https://razborov.net/ford/ford-fokus-3-blizhniy-svet-kakaya-lampochka.html, https://PolomkiAuto.ru/lampy_primenjaemye_v_ford_fokus_3_rekomenduemye_proizvoditelem.html, https://rulikoleso.ru/to-ford/lampy-osveshcheniya-primenyaemye-v-ford-focus-3, https://svetilnik.info/avtomobilnyj-svet/lampa-blizhnego-sveta-ford-fokus-3.html,

LED лампы на форд фокус

Штатный галоген у Фокуса — ужасен. С этим может поспорить только тот, кто либо ночью не ездит вообще, либо ездит в хорошо освещенном городе. Недостаток ближнего света на трассе — настоящая катастрофа. А дальний включить просто негде.

Почему не “плюсовой” галоген? Осрам Найтбрекер, к примеру,  стоит более 20 долларов, при этом ресурс у них, как и у большинства ламп повышенной яркости — очень небольшой.

LED может хорошо светить в рефлекторной оптике. Если отбросить подвальные поделки китайских школьников, то при правильном подходе можно добиться приемлемого результата в любой фаре. Есть очень сложные авто, но Ford Focus к таковым не относится.

Линзы всегда лучше. И всегда дороже. Если позволяют средства, то сразу делать линзы и наслаждаться. Ксенон или LED — вопрос вкуса. Я бы выбрал LED — более современная технология и ниже температуры лампы. Значит долговечность в перспективе выше.

Если необходимость в улучшении света созрела, то сделаем это с минимальными затратами.

На примере Форд Фокус 3 рассмотрим какие LED лампы можно ставить, какие виды их бывают и обсудим особенности установки.

Ближний LED свет ⚡

Первое, с чего нужно начинать, — сделать хороший ближний свет. ПТФ не могут и не должны заменять лампы ближнего света. Хороший ближний свет перекрывает 90% задач.

Чтобы лампы светили в рефлекторной оптике, диодные чипы должны находиться ровно в том месте, где в галогенке находится спираль! Пучок света формируется отражателем фары. На правильной лампе чипы должны быть утоплены в «ванную», чтобы избежать паразитных засветов. Хотя если на фаре есть колпачок отсечения света, то этот момент не определяющий. При установке важно установить лампу так, чтобы плата была строго вертикальна, а чипы смотрели по бокам.

Модели LED ламп на Ford Focus 3

Давайте сразу разберёмся какие лампы подойдут на ваш Фокус:

  • FF3 USA — цоколь h21 (если фара оригинал).
  • FF3 Европа — цоколь Н7 (+адаптер)

  • Дальний — у всех h2.

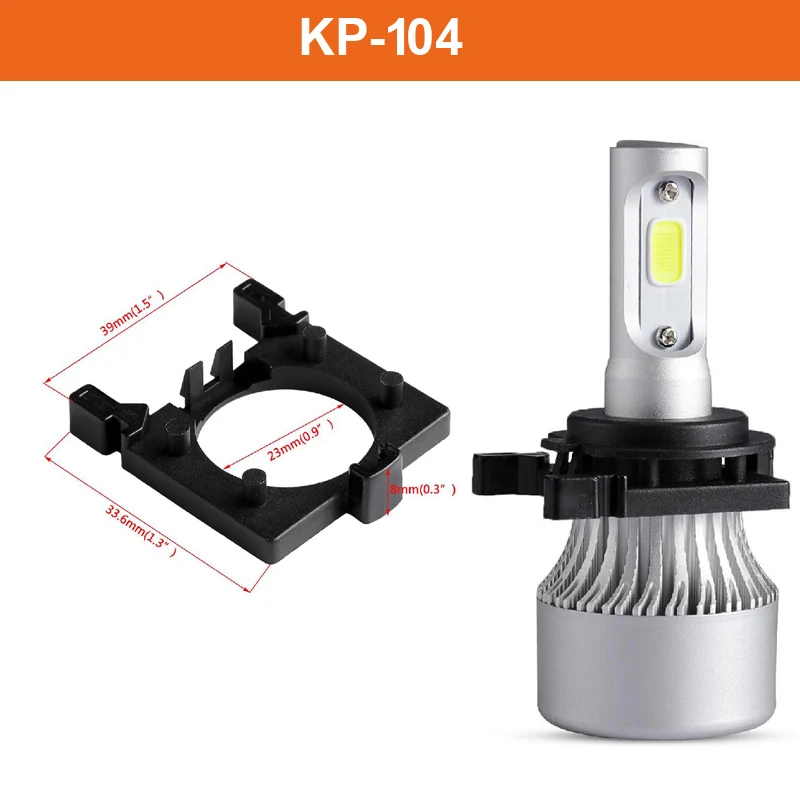

    Лампы H7 и h2 устанавливаются с помощью пластиковых адаптеров. Операция не носит разрушительный характер, всегда можно откатиться назад к галогену при необходимости (выезд за границу, например).

    Лампы h21 устанавливаются в штатное место без дополнительных переходников.

Оптимальные лампы для рефлектора (по качеству света в порядке убывания):

⚡ ссылки приложены партнерские , будем благодарны за покупку через них + обязательно выбирайте ваш цоколь!

  1. LED F3 — оптимальный вариант (от 1600 грн) согласно опросу участников нашего клуба.
    КУПИТЬ на AliExpress    .
  2. LED F5 — также проверенный вариант (от 1450 грн). КУПИТЬ на AliExpress.
  3. Braveway 16000 (от 900 грн) — КУПИТЬ на AliExpress
  4. BraveWay 4300 (от 400 грн) — КУПИТЬ на AliExpress (для тех, кто хочет более теплый свет).
  5. Decker PL-01 h21 — вариант подороже (от 1400 грн), но отзывы хорошие.

Для примера: ближний — F3, в дальнем — Braveway 16000. Поскольку F3 обеспечивают отличный световой поток, то дальний нужен только чтобы “моргнуть”. Ставить более дорогие лампы в дальний свет лично для меня смысла нет.

Чтобы не ждать посылки из Китая, LED лампы можно подобрать на avtozvuk.ua 👈

☝ Замер программой lux meter, лампы led лампы Форд Фокус 3 рест ярче в 6 раз чем лампы накаливания.



  • Ближний F3
  • Дальний M2

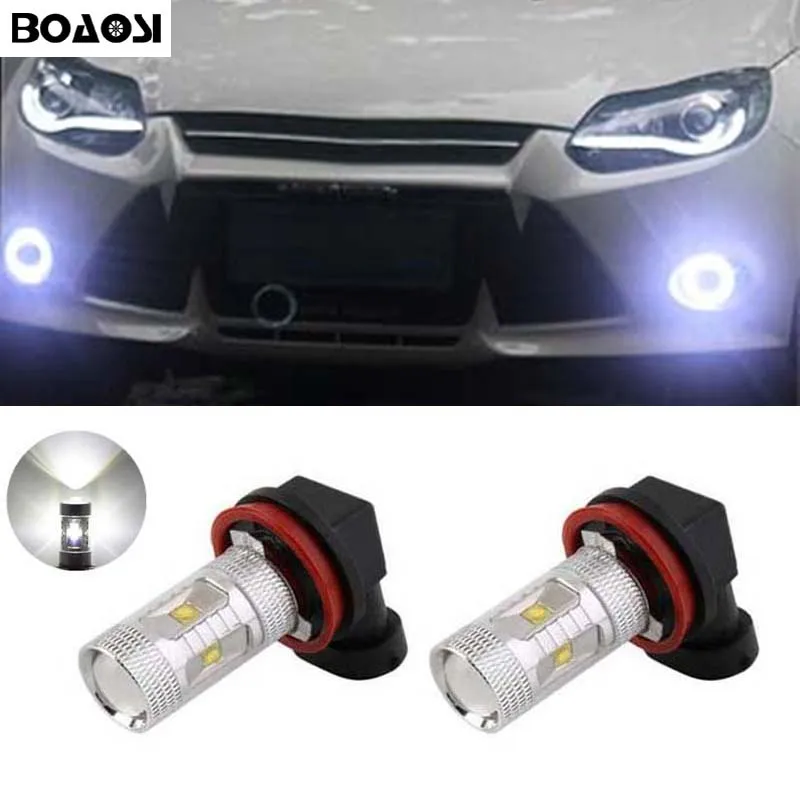

  • Туманки Braveway
Процесс установки (для H7 и h2)



  1. Снять фару.
  2. С лампы снять кольцо-цоколь.
  3. Зафиксировать цоколь лампы с помощью адаптера в фаре.
  4. Установить лампу в цоколь таким образом, чтобы чипы смотрели вправо-влево.
  5. Подсоединить клеммы/разъемы (обращаем внимание на полярность — обычно на лампах указана).
  6. При необходимости поправить СТГ, лампу можно вращать в цоколе для наиболее оптимального результата.

7. После замены ламп обязательно отрегулировать фары⚠️
