Лампа ближнего света ford fusion – Замена ламп ближнего света Ford Fusion: описание, характеристика

Замена ламп ближнего света Ford Fusion: описание, характеристика

Чтобы заменить лампы в блок-фарах потребуется демонтаж всего стеклянного элемента. Сам процесс демонтажа лампочек на Форд Фьюжн — достаточно простой и не требует особых знаний и навыков.

Видеоматериал

Видео расскажет, как просто и легко поменять лампу ближнего света автомобиля, а также поведает о нюансах, тонкостях и хитростях проводимой операции

Процесс демонтажа

Итак, демонтаж ламп ближнего света можно провести самостоятельно. Так, для этого потребуется около получаса времени. Особых инструментов или знаний не нужно. Просто стоит соблюдать предписанную инструкцию, и всё получится.

Приступаем к пошаговому описанию смены ламп ближнего света Форд Фьюжн:

  1. Снимаем клемму с АКБ.

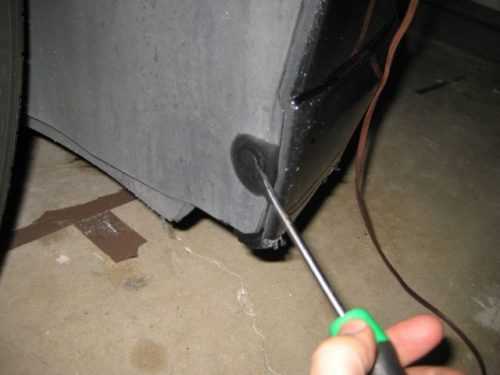

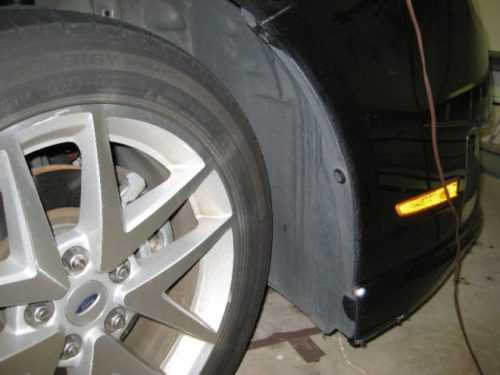

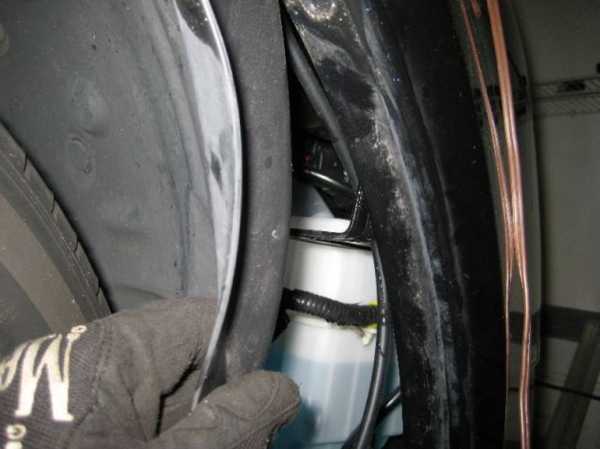

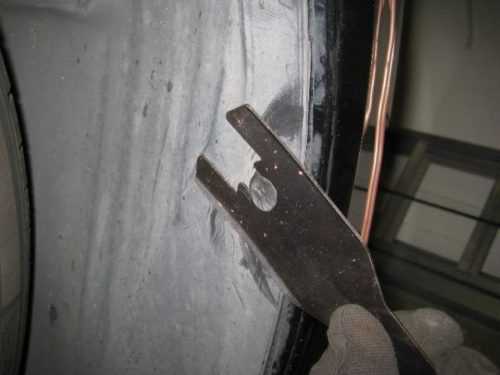

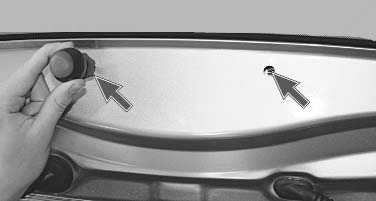

  2. Вынимаем пистоны с защитных арок, чтобы был доступ к пространству под подкрылками.
  3. Отодвигаем подкрылок.

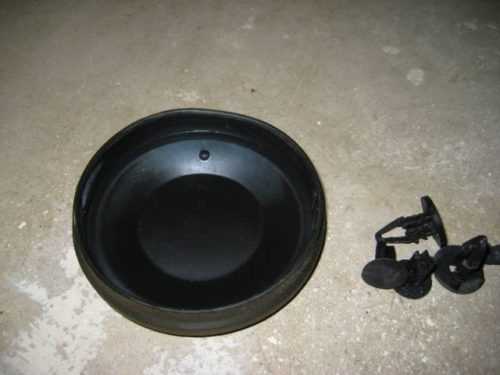

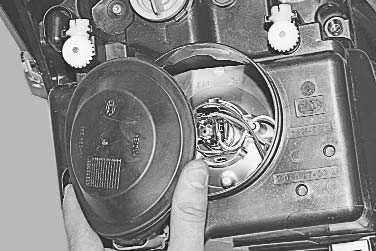

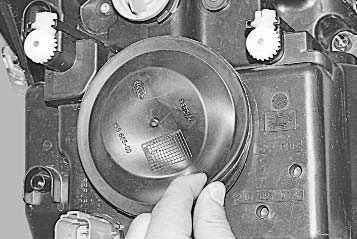

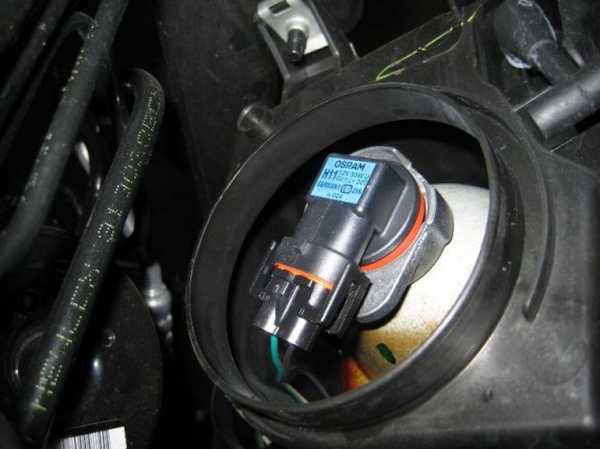

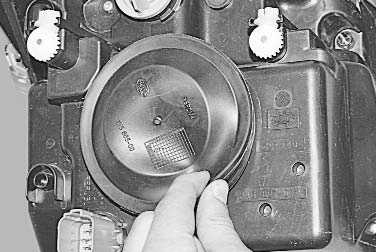

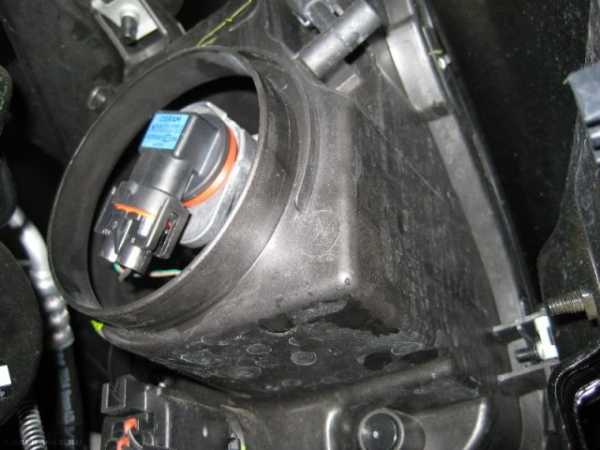

  4. Находим защитную крышку, и снимаем её.

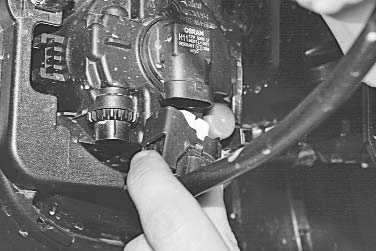

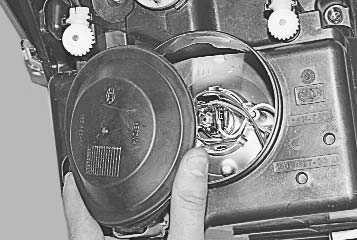

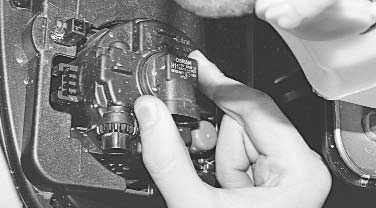

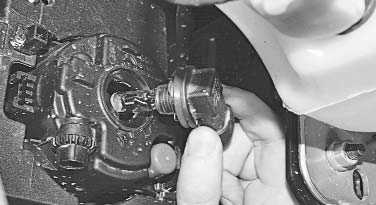

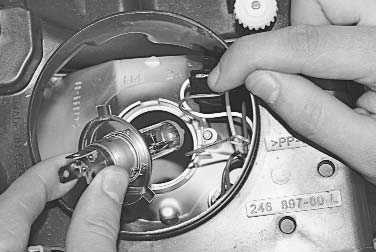

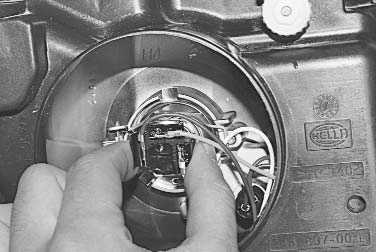

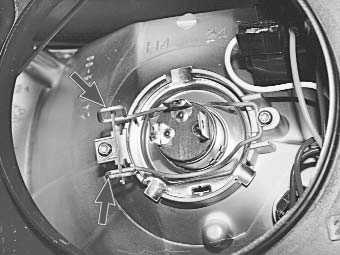

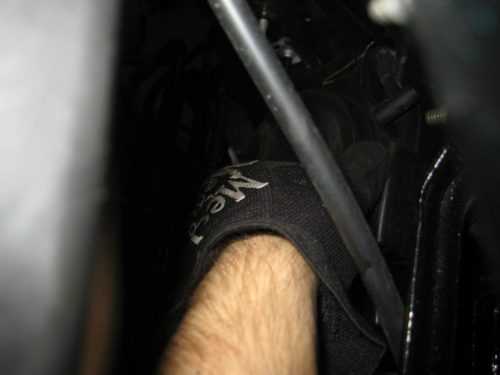

  5. Дотягиваемся до лампы, поворачиваем её на 90 градусов, вынимаем лампу ближнего света.
  6. Вставляем новую лампу и закручиваем крышку.

Проводим сборку.

Подбор ламп

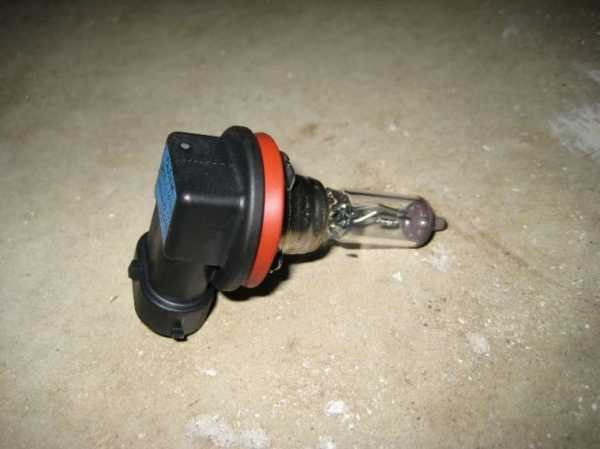

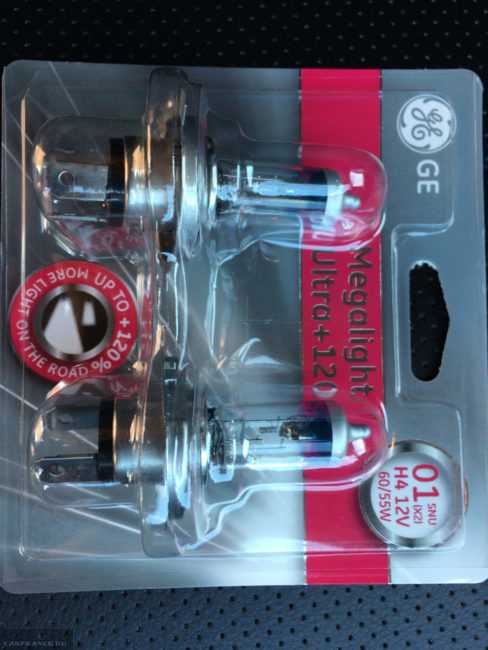

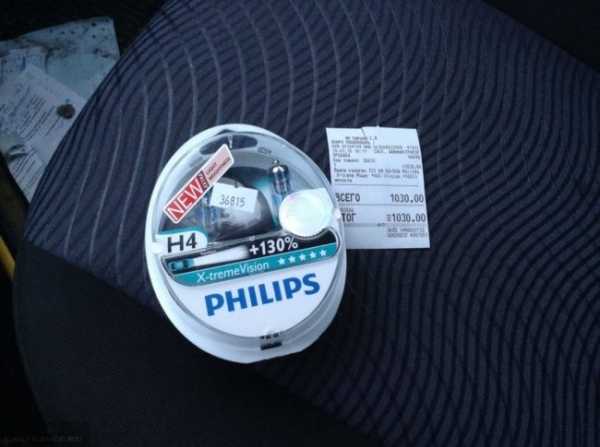

Для установки ламп ближнего света на Форд Фьюжн применяются лампы с маркировкой Н4. Они могут быть, как белого, так и синего оттенка света. Итак, рассмотрим, лампы какого бренда подходят лучше всего для установки в фонарь автомобиля:

  • Лампа автомобильная галогенная Philips «Vision», для фар, цоколь h5 (P43t), 12V, 60/55W.
  • Лампа автомобильная Narva h5 12V-60/55W (P43t) (блистер 1шт) 48881.
  • Лампа Bosch 60/55Вт h5 1987301001.
  • Лампа Bosch Plus 30 h5 12V 1987301002.
  • Лампа автомобильная галогенная Philips «VisionPlus», для фар, цоколь h5 (P43t), 12V, 60/55W.
  • Лампа автомобильная галогенная Philips «WhiteVision», для фар, цоколь h5 (P43t), 12V, 60/55W.
  • Лампа автомобильная галогенная Philips «Crystal Vision», для фар, цоколь h5 (P43t), 12V, 60/55W.

Конечно, с современными тенденциями, лучше всего рекомендуется ставить лампочки технологии LED, которые хорошо видны в туманах и при других плохих погодных условиях. Так, в ночное время суток лучше распознаётся лампа Лед, чем другие.

Вывод

Снять лампу ближнего света с Форд Фьюжн можно с лёгкостью своими руками. Сам процесс занимает около 30-40 минут. Подобрать лампочку также достаточно легко по маркировке Н4. Стоит особое внимание обратить на современные лампы с технологиею ЛЕД, которые на порядок лучше служат и имеют достаточно яркий свет.

germanautoreview.ru

Лампы, применяемые в автомобиле Форд Фьюжн

  • Главная
    • Автомануал рекомендует
    • Бесплатные андроид-приложения
    • Обзоры автотоваров
      • Обзор видеорегистратора Supra SCR-537M
      • Обзор автосканера ELM327
      • Обзор минимойки высокого давления Бош AQT35-12
    • Календарь исторических автомобильных дат
    • Новинки художественной литературы
    • Коды обозначения модельного года выпуска
    • Технический осмотр АТС 2012
    • Техосмотр-2011!!! Читаем Постановление здесь
      • Общие положения
      • Форма и методы подтверждения соответствия
      • Порядок проведения технического осмотра
      • Ответственность оператора технического осмотра
      • Приложение 1
      • Приложение 2
      • Параметры и требования, предъявляемые к транспортным средствам при проведении технического осмотра
    • Фоторепортажи с автомобильных выставок
      • Выставка Автомеханика 2017
      • Выставка КомТранс-2017
      • Moscow Off-road Show 2017
      • Московский Международный Автосалон 2016
      • Московский Международный Автосалон 2012
      • Девушки и автомобили на ММАС-2012
      • Женевский международный автосалон 2017 #GIMS2017
      • Выставка Автомеханика 2016
      • Выставка Автомеханика 2012
      • Сitroёn Сreative Tour Moscow
      • Комтранс-2013
      • Строительная Техника и Технологии 2013
      • Московский Международный Автосалон 2014
  • Инструменты и приспособления для обслуживания и ремонта автомобилей
    • Универсальные слесарные инструменты и приспособления
      • Отвертки обыкновенные
      • Ключи гаечные
    • Приспособления для кузовного ремонта
      • Сварочное оборудование
      • Приспособления для правки металла
      • Приспособления для резки металла
    • Приспособления для ремонта подвески
    • Приспособления для ремонта двигателя
    • Приспособления для обслуживания и ремонта тормозов
    • Приспособления для снятия и установки подшипников
    • Приспособления для снятия, установки и обслуживания колес
    • Съемники масляного фильтра
    • Что может потребоваться для самостоятельного обслуживания автомобиля
      • Информационное обеспечение обслуживания и ремонта автомобилей
      • Рабочее место для обслуживания и ремонта автомобиля
      • Инструментарий гаражного автомеханика
  • Все об автомобильных лампах
    • Что такое фара-лампа sealed beam
    • Что такое дневные ходовые огни
    • Светодиодные лампы LED
    • Галогенные лампы
      • Галогенная автолампа h2
      • Галогенная автолампа h4
      • Галогенная автолампа h5
      • Галогенная автолампа H7
      • Галогенная автолампа H8
      • Галогенная автолампа H9
      • Галогенная автолампа h20
      • Галогенная автолампа h21
      • Галогенная автолампа h26
      • Галогенная автолампа 880 (h37W/1)
      • Галогенная автолампа 881 (h37W/2)
      • Галогенная автолампа HB3 (9005)
      • Галогенная автолампа HB4 (9006)
    • Автолампа PSX24W
    • Автолампа PSY24W
    • Автолампа PY21W
    • Автолампа PR21W
    • Автолампа P21W
    • Автолампа P21/4W
    • Автолампа P21/5W
    • Автолампа R5W
    • Автолампа T4W
    • Софитные лампы
    • Бесцокольные лампы
      • Бесцокольная лампа W5W
      • Бесцокольная лампа WY5W
      • Бесцокольная лампа W16W
      • Бесцокольная лампа W21W
      • Бесцокольная лампа WY21W
      • Бесцокольная лампа W21/5W
    • Автолампа 3057
    • Автолампа 3156
    • Автолампа 3157
    • Ксеноновые лампы
      • Газоразрядная (ксеноновая) лампа D1S
      • Ксеноновая лампа D2S
    • Внешний вид и особенности конструкции патронов автомобильных ламп
      • Патрон BAU15s
  • Все об аккумуляторных батареях
    • Основные типы современных аккумуляторных батарей
      • Аккумуляторная батарея с прямой полярностью
      • Аккумуляторная батарея с обратной полярностью
      • Обслуживаемая аккумуляторная батарея
      • Необслуживаемая аккумуляторная батарея
    • Срок службы аккумуляторных батарей
    • Плотность электролита в аккумуляторной батарее
    • Степень заряженности аккумуляторной батареи
    • Хранение АКБ
    • Зарядка аккумуляторной батареи
    • Снятие и установка автомобильного аккумулятора
    • Техническое обслуживание аккумуляторной батареи
    • Приспособления для обслуживания аккумулятора
    • Американские аккумуляторы
    • Дистиллированная вода
  • Все об антифризах
    • Охлаждающие жидкости на основе этиленгликоля
    • Охлаждающие жидкости на основе пропиленгликоля
    • Антифризы по спецификации G12
    • Проверка уровня охлаждающей жидкости и состояния системы охлаждения двигателя
    • Проверка плотности (концентрации) антифриза
    • Промывка системы охлаждения двигателя
  • Все о тормозных жидкостях
    • Проверка уровня тормозной жидкости
    • Смазка для направляющих пальцев суппорта
    • Очиститель деталей тормозной системы
  • Все о колесных дисках и шинах
    • Таблица ориентировочного перевода единиц давления
    • Как правильно хранить колеса
    • Расшифровка маркировки колесных дисков
    • Расшифровка маркировки автомобильных шин
    • Таблица значений индекса нагрузки шины
    • Таблица значений индекса скорости шины
    • Ремонт бескамерной шины
    • Манометры для проверки давления в шинах
  • Все о компьютерной диагностике автомобиля
    • Расположение колодки диагностического разъема вашего автомобиля
      • Расположение колодки диагностического разъема автомобилей Chevrolet
      • Расположение колодки диагностического разъема автомобилей Ford
      • Расположение колодки диагностического разъема автомобилей ГАЗ
      • Расположение колодки диагностического разъема автомобилей Great Wall
      • Расположение колодки диагностического разъема автомобилей Hyundai
      • Расположение колодки диагностического разъема автомобилей KIA
      • Расположение колодки диагностического разъема автомобилей Lada (ВАЗ)
      • Расположение колодки диагностического разъема автомобилей Nissan
      • Расположение колодки диагностического разъема автомобилей Opel
      • Расположение колодки диагностического разъема автомобилей Renault
      • Расположение колодки диагностического разъема автомобилей Skoda
      • Расположение колодки диагностического разъема автомобилей Volkswagen
      • Расположение колодки диагностического разъема автомобилей УАЗ
  • Как самому устранить неисправность электрооборудования автомобиля
    • Проверка и ремонт стартера и его цепи
    • Проверка и ремонт генератора и его цепи
    • Расшифровка обозначений на схемах электрооборудования
    • Расшифровка цветов проводов
    • Расшифровка цветов предохранителей
  • Диагностика неисправностей автомобиля и их устранение
    • Диагностика неисправностей двигателя и их устранение
      • Неисправности механической части двигателя
      • Неисправности сиcтемы охлаждения
      • Неисправности топливной сиcтемы
      • Неисправности сиcтемы выпуска отработавших газов
      • Все о промывке форсунок
      • Очистка воздушного фильтра
    • Диагностика неисправностей трансмиссии и их устранение
    • Диагностика неисправностей тормозной системы и их устранение
    • Диагностика неисправностей ходовой части и их устранение
    • Диагностика неисправностей электрооборудования и их устранение
    • Диагностика и самостоятельный ремонт кузова автомобиля
      • Как самому заменить вклеенное стекло
  • Все о моторных маслах
    • Классификация масел SAE
    • Классификация масел API
    • Классификация масел ACEA
    • Классификация масел ILSAC
    • Моторные масла для двухтактных двигателей
    • Надо ли промывать систему смазки двигателя?
    • Чем и как промывать систему смазки двигателя
  • Все о трансмиссионных маслах и рабочих жидкостях
    • Трансмиссионные масла для механических коробок передач и главных передач (редукторов мостов)
    • Рабочие жидкости для автоматических трансмиссий
    • Рабочие жидкости для раздаточных коробок
  • Все об уходе за автомобилем
    • Как правильно мыть колеса
    • Как правильно мыть двигатель автомобиля
    • Проверка исправности и обслуживание замков и петель дверей, капота, багажного отделения
    • Ремонт кузова автомобиля
    • Что такое жидкий ключ
    • Проверенные автошампуни
    • Полировальные машинки
    • Силиконовая смазка
    • Тест незамерзаек для стеклоомывателя
  • Все о тюнинге автомобилей
    • Оклейка кузова пленкой
    • Тюнинг блок-фары автомобиля
  • Как снизить эксплуатационные расходы на автомобиль
  • Как установить дополнительное оборудование
    • Установка персонального компьютера в автомобиль
    • Установка дневных ходовых огней
    • Установка автомагнитолы
  • Что обязан возить с собой каждый водитель
    • Автомобильная аптечка первой помощи
      • Состав автомобильной аптечки первой помощи нового образца
    • Автомобильный огнетушитель
    • Знак аварийной остановки
  • Опечатки в руководствах по ремонту автомобилей
    • Руководство Опель Корса
    • Руководство Шевроле Лачетти
  • Acura
    • Техническое обслуживание автомобиля Acura MDX
      • Замена моторного масла и фильтра Acura MDX
    • Acura Integra
    • Acura NSX
    • Acura ZDX
    • Оригинальные эксплуатационные жидкости для автомобилей Хонда и Акура
  • Agata (АГАТА)
  • Alfa Romeo
    • Alfa Romeo 147
    • Alfa Romeo 156
    • Alfa Romeo 159
    • Alfa Romeo 75
    • Alfa Romeo Giulietta
    • Alfa Romeo GT
    • Alfa Romeo Mito
    • Alfa Romeo Spider
    • Alfa Romeo 8C
    • Коллекционные масштабные модели автомобилей Альфа Ромео
  • Audi
    • Audi A1
    • Audi A2
    • Audi А3
    • Audi A4
    • Audi S4
    • Audi RS5
    • Audi A6
    • Audi Q3
    • Audi Q5
      • Масштабные модели Ауди Ку5
    • Audi Q7
    • Audi A8
    • Audi R8
    • Audi A8 Security
    • Audi 80
    • Audi 100
    • Audi retro
    • Audi TV
  • Bentley
  • BMW
    • BMW 1-series
    • BMW 3-series
      • BMW M3
    • BMW 5-series
      • БМВ 5 серия кузов F10 (c 2009 года)
    • BMW 6-series
    • BMW 7-series
    • BMW 850
    • BMW x3
    • BMW x5
    • BMW x6
    • BMW Z4
    • Концепт-кары БМВ
    • Ретро-автомобили БМВ
    • Видеоролики о БМВ
  • Brilliance
    • Brilliance M1
    • Brilliance M2
    • Brilliance M3
  • Buick
    • Видеоролики о Бюик
    • Buick Dynaflow
    • Buick Electra
    • Buick Roadmaster
  • BYD
  • Cadillac
    • Техническое обслуживание Cadillac Escalade c 2006
    • Техническое обслуживание Cadillac Escalade 2000-2006
    • Техническое обслуживание Cadillac SRX
    • Техническое обслуживание Cadillac CTS
    • Cadillac Deville
    • Cadillac Eldorado
    • Cadillac Fleetwood Brougham
    • Cadillac ATS
    • Cadillac XTS
    • Cadillac Ciel
    • Видеоролики о Кадиллак
    • Масштабные модели автомобилей Cadillac
  • Changan
    • Changan CS35
    • Changan CS75
    • Changan Eado
    • Changan Raeton
  • Chery
    • Chery A1 Kimo
    • Chery A3
    • Chery A13
    • Chery A18 Karry
    • Chery B11 Eastar
    • Chery G5
    • Chery M11
    • Chery S18D
    • Chery QQ Sweet
    • Chery Amulet
    • Chery Bonus
    • Chery Fora
    • Chery Tiggo
      • Давление воздуха в шинах автомобиля Чери Тигго
  • Chevrolet
    • Техническое обслуживание Шевроле Эпика
      • Давление воздуха в шинах автомобиля Шевроле Эпика
      • Лампы, применяемые в автомобиле Шевроле Эпика
      • Заправочные ёмкости и характеристики эксплуатационных материалов автомобиля Chevrolet Epica
      • Аксессуары для Шевроле Эпика
    • Aveo
      • Шевроле Авео Т300 (с 2011 г)
      • План технического обслуживания Шевроле Авео Т300
      • Замена моторного масла и масляного фильтра двигателя F16D4
      • Замена приводного ремня вспомогательных агрегатов Шевроле Авео Т300
      • Замена воздушного фильтра Шевроле Авео Т300
      • Замена салонного фильтра Шевроле Авео Т300
      • Лампы, применяемые в автомобиле Шевроле Авео Т300 2011,2012=>
      • Лампы, применяемые в автомобиле Шевроле Авео Хетчбэк Т300 2011,2012=>
      • Давление воздуха в шинах автомобиля Шевроле Авео Т300 хетчбэк
      • Давление воздуха в шинах автомобиля Шевроле Авео Т300 седан
      • Каталог деталей и запасных частей Шевроле Авео Т300 (2011 ->)
      • Заправочные ёмкости и характеристики эксплуатационных жидкостей и смазочных материалов Шевроле Авео Т300
      • Расположение колодки диагностического разъема Шевроле Авео T300
      • Коды неисправностей Шевроле Авео T300
      • Расшифровка ВИН-кода Шевроле Авео T300
      • Тюнинг Шевроле Авео Т300
      • Замена свечей зажигания двигателя F16D4
      • Замена заднего амортизатора Шевроле Авео Т300
      • Замена стоек переднего стабилизатора поперечной устойчивости Шевроле Авео Т300
      • Замена передних тормозных колодок Шевроле Авео Т300
      • Замена передних тормозных дисков Шевроле Авео Т300
      • Как заменить батарейку в ключе автомобилей Шевроле Авео Т300
      • Параметры колесных дисков и шин Шевроле Авео Т300
      • Ремонт системы охлаждения Шевроле Авео Т300
      • Шевроле Авео Т255
      • Шевроле Авео Т250
      • Шевроле Авео Т200
    • Blazer
    • Camaro
      • Chevrolet Camaro SS в проекте Суперкары – лучшие автомобили мира
    • Captiva с 2006 по 2012
      • Расположение колодки диагностического разъема Шевроле Каптива
      • Лампы, применяемые в автомобиле Шевроле Каптива С100 2006-2011
      • Замена моторного масла и масляного фильтра Шевроле Каптива С100
      • Замена салонного фильтра Шевроле Каптива С100
      • Замена воздушного фильтра Шевроле Каптива
      • Замена передних тормозных колодок Шевроле Каптива Опель Антара
    • Captiva 2011->
      • Как заменить батарейку в ключе автомобилей Шевроле Каптива
    • Cobalt
      • Давление воздуха в шинах Шевроле Кобальт
      • Лампы, применяемые в автомобиле Шевроле Кобальт
      • План технического обслуживания Шевроле Кобальт
      • Замена моторного масла и фильтра Шевроле Кобальт
      • Замена свечей зажигания Шевроле Кобальт
      • Замена воздушного фильтра Шевроле Кобальт
      • Замена заднего амортизатора Шевроле Кобальт
      • Замена элемента питания в ключе автомобилей Шевроле Кобальт
      • Передние тормозные колодки Шевроле Кобальт
      • Каталог деталей и запасных частей Шевроле Кобальт
      • Расположение колодки диагностического разъема Шевроле Кобальт
      • Уплотнительное кольцо сливной пробки двигателя 12616850
      • Пробка сливная масляного поддона двигателя 11562588
      • Аксессуары для Шевроле Кобальт
      • Расшифровка ВИН-кода Шевроле Кобальт
      • Коды неисправностей Шевроле Кобальт
      • Установка и замена салонного фильтра Шевроле Кобальт
      • Замена стоек переднего стабилизатора поперечной устойчивости Шевроле Кобальт
    • Corvette
    • Cruze
      • Расположение колодки диагностического разъема Шевроле Круз
      • Лампы, применяемые в автомобиле Шевроле Круз
      • Параметры колесных дисков и шин Шевроле Круз
      • Замена моторного масла и фильтра Шевроле Круз
      • Замена воздушного фильтра Шевроле Круз
      • Замена салонного фильтра Шевроле Круз
      • Как заменить лампы в фаре Шевроле Круз (видео)
      • Замена стоек стабилизатора Шевроле Круз
      • Как заменить батарейку в ключе автомобилей Шевроле Круз
      • Замена приводного ремня вспомогательных агрегатов Шевроле Круз 1,8
      • Проверка толщины тормозных дисков и колодок Шевроле Круз
      • Как заменить передние тормозные колодки и диски Шевроле Круз (видео)
      • Задние тормозные колодки Шевроле Круз
      • Описание конструкции Шевроле Круз
      • Аксессуары для Шевроле Круз
    • Express
    • Silverado
    • Spark
      • Каталог деталей и запасных частей Шевроле Спарк (2010=>)
    • SSR
    • Suburban
    • S-10
    • Lacetti Wagon
      • Лампы, применяемые в автомобиле Шевроле Лачетти универсал
      • Давление воздуха в шинах Шевроле Лачетти Универсал
      • Расшифровка идентификационного номера Шевроле Лачетти
      • Расположение колодки диагностического разъема Шевроле Лачетти
    • Lacetti Hatchback
      • Лампы, применяемые в автомобиле Шевроле Лачетти ХЭТЧБЕК
      • Давление воздуха в шинах Шевроле Лачетти ХЭТЧБЕК
    • Lacetti Sedan
      • Лампы, применяемые в автомобиле Шевроле Лачетти седан
      • Замена лампы противотуманной фары Шевроле Лачетти Седан
      • Давление воздуха в шинах Шевроле Лачетти Седан
      • Книги по ремонту Шевроле Лачетти седан
      • Аксессуары для Шевроле Лачетти седан
      • Как заменить масло в двигателе Шевроле Лачетти
      • Как заменить воздушный фильтр Шевроле Лачетти
      • Как заменить салонный фильтр Шевроле Лачетти
      • Как заменить свечи зажигания Шевроле Лачетти
      • Как как проверить плотность антифриза в системе охлаждения Шевроле Лачетти
      • Как заменить прокладку клапанной крышки двигателя Шевроле Лачетти
      • Как заменить клапан вентиляции картера двигателя Шевроле Лачетти
      • Как снять фару Шевроле Лачетти (видео)
    • Lanos
      • Лампы, применяемые в автомобиле Шевроле Ланос
      • Давление воздуха в шинах Шевроле Ланос
      • Заправочные ёмкости и характеристики эксплуатационных жидкостей и смазочных материалов Шевроле Ланос
      • Каталог деталей и запасных частей Шевроле Ланос
      • Аксессуары для Шевроле Ланос
    • Lumina
    • Malibu
    • Niva
      • Лампы, применяемые в автомобиле Шевроле Нива
      • Давление воздуха в шинах Шевроле Нива
      • Аксессуары для Шевроле Нива
    • Tahoe
    • Tracker
      • Параметры колесных дисков и шин Шевроле Трекер (2014=>)
      • Первое знакомство с Шевроле Трекер на выставке ММАС-2014
    • Trailblazer
      • Новый Шевроле Трэйлблэйзер
    • Traverse
    • Orlando
      • Замена моторного масла и масляного фильтра Шевроле Орландо
      • Замена воздушного фильтра двигателя Шевроле Орландо
      • Замена салонного фильтра климатической установки Шевроле Орландо
      • Замена топливного фильтра Шевроле Орландо
      • Замена свечей зажигания Шевроле Орландо
      • Замена ремня привода вспомогательных агрегатов Шевроле Орландо
      • Расположение колодки диагностического разъема Шевроле Орландо
      • Заправочные ёмкости и характеристики эксплуатационных жидкостей и смазочных материалов Шевроле Орлан
      • Ремонт системы охлаждения Шевроле Орландо
      • Давление воздуха в шинах Шевроле Орландо
      • Параметры колесных дисков и шин Шевроле Орландо
      • Лампы, применяемые в автомобиле Шевроле Орландо
      • Коды неисправностей Шевроле Орландо
      • Замена стоек переднего стабилизатора поперечной устойчивости Шевроле Орландо
      • Замена заднего амортизатора Шевроле Орландо
      • Как заменить батарейку в ключе автомобилей Шевроле Орландо
      • Аксессуары для Шевроле Орландо
      • Книги по ремонту и обслуживанию Шевроле Орландо
    • Rezzo
      • Лампы, применяемые в автомобиле Шевроле Реццо
      • Давление воздуха в шинах автомобиля Шевроле Реццо
  • Chrysler
    • Что такое Mopar
      • Ремонтные материалы Mopar
    • Concorde
    • LHS
    • New Yorker
    • Neon
    • Pacifica
    • PT Cruiser
    • Sebring
    • Town & Country
    • Voyager
    • 300С
  • Citroen
    • Citroen BX
    • Citroen Berlingo
      • Замена ремня привода ГРМ на двигателе 1,4 Ситроен Берлинго
    • Citroen C-crosser
      • Лампы, применяемые в автомобиле Citroen C-crosser с галогенными фарами
    • Citroen C-Elysee
    • Citroen c1
    • Citroen c2
    • Citroen c3
    • Citroen c3 Picasso
    • Citroen c4
      • Лампы, применяемые в автомобиле Ситроен С4 пятидверный хетчбэк (2004-2010)
      • Лампы, применяемые в автомобиле Ситроен С4 трехдверный хетчбэк (2004-2010)
      • Citroen C4 sedan
    • Citroen С4 Aircross
    • Citroen c4 Picasso
    • Citroen c5
    • Citroen c6
    • Citroen c8
    • Citroen ds3
    • Citroen ds4
    • Citroen ds5
    • Citroen Jumpy
    • Citroen Jumper
    • Citroen Pluriel
    • Citroen XM
    • Citroen Xsara Picasso
  • DADI
  • Daewoo
    • Daewoo Espero
      • Давление воздуха в шинах автомобиля Дэу Эсперо
    • Daewoo Gentra
      • Замена воздушного фильтра двигателя Дэу Гентра
      • Замена салонного фильтра (климатической установки) Дэу Гентра
      • Замена свечей зажигания Дэу Гентра
      • Замена моторного масла и фильтра Дэу Гентра
      • Заправочные ёмкости и характеристики эксплуатационных жидкостей и смазочных материалов Дэу Гентра
      • Лампы, применяемые в автомобиле Дэу Гентра
      • Расположение колодки диагностического разъема Дэу Гентра
      • Каталог деталей и запасных частей Дэу Гентра
      • Аксессуары для Дэу Гентра
      • Расшифровка ВИН-кода Дэу Гентра
    • Daewoo Kalos
    • Daewoo Korando
    • Daewoo Lanos
    • Daewoo Leganza
    • Daewoo Matiz
      • Самостоятельная замена ремня привода ГРМ на Дэу Матиз
      • Лампы, применяемые в автомобиле Дэу Матиз
      • Давление воздуха в шинах Дэу Матиз
      • Замена моторного масла и фильтра Дэу Матиз
      • Замена свечей зажигания Дэу Матиз
      • Замена воздушного фильтра Дэу Матиз
      • Снятие и дефектовка заднего тормозного барабана Дэу Матиз
      • Ремонт стартера Дэу Матиз
      • Аксессуары для Дэу Матиз
    • Daewoo Musso
    • Daewoo Nexia
      • Лампы, применяемые в автомобиле Дэу Нексия N100
      • Лампы, применяемые в автомобиле Дэу Нексия N150
      • План технического обслуживания Дэу Нексия
      • Замена моторного масла и фильтра Дэу Нексия
      • Замена свечей зажигания Дэу Нексия
      • Давление воздуха в шинах Дэу Нексия
      • Ремонт стартера Дэу Нексия
      • Замена передних тормозных колодок Дэу Нексия
      • Каталог деталей и запасных частей Дэу Нексия
      • Уплотнительное кольцо сливной пробки масляного поддона двигателя 94525114
      • Аксессуары для Дэу Нексия
    • Daewoo Nubira
    • Daewoo Tacuma
    • Daewoo Winstorm
  • Daihatsu
  • Datsun
    • Datsun Cherry
    • Datsun on-DO
      • Давление воздуха в шинах колес автомобиля Datsun on-DO
      • Лампы, применяемые в автомобиле Datsun on-DO
    • Datsun mi-DO
      • Давление воздуха в шинах колес автомобиля Datsun mi-DO
      • Лампы, применяемые в автомобиле Datsun mi-DO
    • Datsun Sunny
  • Derways
  • Dodge
    • Dodge Avenger
    • Dodge Caliber
    • Dodge Caravan
    • Dodge Challenger
    • Dodge Charger
    • Dodge Dakota
    • Dodge Durango
    • Dodge Intrepid
    • Dodge Journey
    • Dodge Magnum
    • Dodge Neon
    • Dodge Nitro
    • Dodge RAM
    • Dodge Stratus
    • Dodge Viper
  • Dongfeng
  • Ё-мобиль
  • FAW
  • Ferrari
    • Ferrari Collection график выхода журналов
      • Auto Avio 815
    • Ferrari LaFerrari
    • Ferrari Enzo
    • Ferrari FF
      • Обзор сборной модели Феррари ФФ от Бураго
    • Ferrari F40
    • Ferrari F50
    • Ferrari California
    • Ferrari 125 S
    • Ferrari 166 MM
    • Ferrari 246 GT Dino
    • Ferrari 250
      • Ferrari 250 GTO
      • Ferrari 250 GT California
      • Ferrari 250 Le Mans
      • Ferrari 250 Testa Rossa
      • Ferrari 250GTB SWB
      • Ferrari 250 GT Berlinetta Lusso
      • Ferrari 250 GT Berlinetta Scaglietii
      • Ferrari 250 GTE 2+2
      • Ferrari 250 GTO 1964
    • Ferrari 275 gtb
    • Ferrari 288 GTO
    • Ferrari 308 GTB group 4
    • Ferrari 328 GTB
    • Ferrari 330 P4
    • Ferrari 340 MM
    • Ferrari 348 Spider
    • Ferrari 348 tb
    • Ferrari 355
    • Ferrari 360
    • Ferrari 365 GTB
    • Ferrari 365 GTC/4
    • Ferrari 400 Super America
    • Ferrari 430 Scuderia
      • Постройка модели Ferrari 430 в масштабе 1/24
    • Ferrari 456 M GT
    • Ferrari 458 Italia
    • Ferrari 512 BB
    • Ferrari 512 Testarossa
    • Ferrari 512S
    • Ferrari 550 Maranello
    • Ferrari 575 Maranello
    • Ferrari 599 GTB Fiorano
    • Ferrari 612 Scaglietti
    • Ferrari F12 Berlinetta
    • Ferrari Mondial 8
    • Ferrari в Формуле-1
  • Fiat
    • Техническое обслуживание FIAT Bravo
    • FIAT 500
    • FIAT Albea
      • Лампы, применяемые в автомобиле ФИАТ Альбеа
      • Заправочные ёмкости и характеристики эксплуатационных жидкостей автомобилей ФИАТ Альбеа
      • Давление воздуха в шинах автомобиля ФИАТ Альбеа
    • FIAT Brava Bravo
    • FIAT Croma
    • FIAT Doblo
    • FIAT Ducato
    • FIAT Fiorino FIAT Qubo
    • FIAT Freemont
    • FIAT Grande Punto
    • FIAT Linea
    • FIAT Marea
    • FIAT Multipla
    • FIAT Panda
    • FIAT Punto
    • FIAT Scudo
    • FIAT Sedici
    • FIAT Stilo
    • FIAT Ulysse
    • FIAT Uno
    • Замена ремня привода ГРМ в дизеле ФИАТ
  • Ford
    • Техническое обслуживание Ford Explorer
      • Расположение колодки диагностического разъема Форд Эксплорер
      • Давление воздуха в шинах автомобиля Форд Эксплорер
      • Замена салонного фильтра Форд Эксплорер
    • Ford Crown Victoria
    • Ford C-max
    • Ford Ecosport
    • Ford Escape
    • Ford Escort
    • Ford Expedition
    • Ford Fiesta
    • Ford Focus 1
      • Масштабные модели автомобиля Форд Фокус
    • Ford Focus 2
      • Лампы, применяемые в автомобиле Форд Фокус 2 седан (2004-2011, включая рестайлинг 2008)
      • Лампы, применяемые в автомобиле Форд Фокус 2 хетчбэк (2004-2011, включая рестайлинг 2008)
    • Ford Focus 3
      • Замена моторного масла и масляного фильтра в двигателе автомобиля Форд Фокус
      • Лампы, применяемые в автомобиле Форд Фокус 3 (с 2011 г)
      • Каталожные номера основных запасных частей для нового Фокуса 3
      • Замена передних тормозных колодок Форд Фокус 3
      • Недостатки Форд Фокус 3
    • Ford Fusion
      • Давление воздуха в шинах автомобиля Форд Фьюжн
      • Замена масла в двигателе Форд Фьюжн
      • Замена топливного фильтра Форд Фьюжн
      • Параметры колесных дисков и шин автомобиля Форд Фьюжн
      • Лампы, применяемые в автомобиле Форд Фьюжн
      • План технического обслуживания Форд Фьюжн
      • Заправочные ёмкости и характеристики эксплуатационных материалов Форд Фьюжн
      • Каталог деталей и запасных частей Форд Фьюжн
    • Ford Galaxie
    • Ford Galaxy
    • Ford Kuga
    • Ford Maverick
    • Ford Mondeo
      • Давление воздуха в шинах Форд Мондео
      • Замена салонного фильтра Форд Мондео 2007=>
      • Лампы, применяемые в автомобиле Форд Мондео
    • Ford Mustang
    • Ford Orion
    • Ford Ranger
    • Ford S-Max
    • Ford Scorpio
    • Ford Sierra
    • Ford Taurus
    • Ford Transit Connect
    • Оригинальное моторное масло Форд
    • Двигатели автомобилей Форд
      • Семейство двигателей Экобуст
  • GAZ (ГАЗ)
    • Volga Siber
      • Давление воздуха в шинах Волга Сайбер
      • Лампы, применяемые в

avtomanual.jimdo.com

Замена лампы ближнего света на Ford Fusion: фото и видео

Для замены лампы ближнего света на Форд Фьюжн придётся снимать весь фонарь, или подлазить за подкрылок.

Видео по замене

Я знал, что некоторые модели Форда делали садомазохисты. Но вот пользователи точно не оценили такой алгоритм действий со снятием фары для замены лампы.

Процесс демонтажа фары на Форд Фьюжн

Сам процесс займёт около получаса. Нет необходимости каждый раз ездить в автосервис, поскольку процесс достаточно простой и выполнимый собственными руками.

Итак, когда стало все понятно и доступно, можно приступить непосредственно к процессу замены лампы:

  1. Снимаем клемму с АКБ, чтобы при замене случайно не закоротить цепь.
  2. Теперь нужно вынуть пистоны с защитных арок колеса.

    Общий вид подкрылка.

    Для снятия лампы необходимо отодвинуть подкрылок, а для этого стоит снять клипы.

    При помощи специального инструментария демонтируем клипы подкрылка.

  3. Отодвигаем подкрылок.

    Отодвигаем подкрылок, чтобы добраться до посадочного места лампы.

    Протягиваем руку и откручиваем крышку лампы.

  4. Находим защитную крышку, и снимаем её.

    Защитная крышка лампы ближнего света.

    Лампа в посадочном месте.

  5. Находим лампу, и повернув её на 90 градусов, вынимаем лампу ближнего света.

    Лампа Н4 вынутая с фары.

  6. Вставляем новую лампу и закручиваем крышку.

    Монтируем лампу в посадочное место.

  7. Проводим сборку.

Подбор ламп для ближнего света (h5)

Слева — новая Philips VisionPlus, справа — дешевый «ноунейм».

Для установки в стоп-сигнал фонаря Форд Фьюжн применяются лампы с маркировкой Н4. Они могут быть, как белого, так и синего оттенка света. Для более выразительного свечения рекомендовано использовать не затемнённые лампы.

Итак, рассмотрим, лампы какого бренда подходят лучше всего для установки в фонарь автомобиля:

  • Лампа автомобильная галогенная Philips «Vision», для фар, цоколь h5 (P43t), 12V, 60/55W.

    Philips extreme vision. Обещают +130% света. Вроде хвалят, мы не пробовали.

  • Лампа автомобильная Narva h5 12V-60/55W (P43t) (блистер 1шт) 48881.
  • Лампа Bosch 60/55Вт h5 1987301001.
  • Лампа Bosch Plus 30 h5 12V 1987301002.
  • Лампа автомобильная галогенная Philips «VisionPlus», для фар, цоколь h5 (P43t), 12V, 60/55W.
  • Лампа автомобильная галогенная Philips «WhiteVision», для фар, цоколь h5 (P43t), 12V, 60/55W.
  • Лампа автомобильная галогенная Philips «Crystal Vision», для фар, цоколь h5 (P43t), 12V, 60/55W.

Венгерская GE. Дорого. Но по отзывам светит очень хорошо.

Конечно, с современными тенденциями, лучше всего рекомендуется ставить лампочки технологии LED, которые хорошо видны в туманах и при других плохих погодных условиях. Так, в ночное время суток лучше распознаётся лампа Лед, чем другие.

Вывод

Демонтировать лампу ближнего света с Форд Фьюжн достаточно легко и просто, хотя на первый взгляд демонтаж фары пугает!

Сам процесс занимает около 30 минут.

Подобрать лампочку также достаточно легко по маркировке Н4. Стоит особое внимание обратить на современные лампы с технологиею ЛЕД, которые на порядок лучше служат и имеют достаточно яркий свет.

carfrance.ru

Ремонт Ford Fusion : Замена ламп

  1. Руководства по ремонту
  2. Ford Fusion 2002-2012
  3. Замена ламп

Для замены лампы ближнего и дальнего света в блок-фаре выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

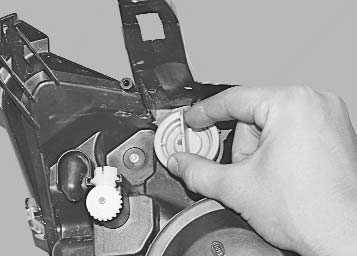

2. Подденьте край уплотнительной манжеты (для наглядности данные операции показаны на снятой блок-фаре)…

3. …и снимите манжету.

4. Отсоедините от лампы колодку жгута проводов.

5. Выведите концы пружинного фиксатора из крючков на отражателе…

6. …откиньте фиксатор и выньте лампу.

Предупреждение

Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом.

7. Вставьте новую лампу в отражатель и зафиксируйте ее пружинным держателем.

Для замены лампы габаритного света в блок-фаре выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Подденьте край уплотнительной манжеты (для наглядности данные операции показаны на снятой блок-фаре)…

3. …и снимите манжету.

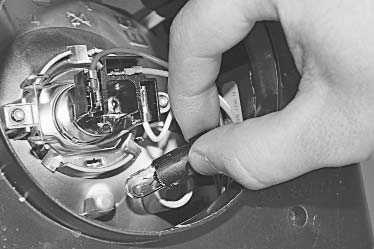

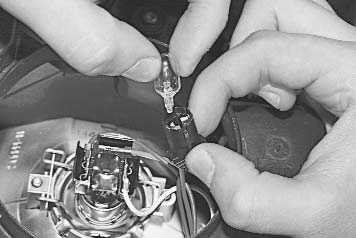

4. Сожмите фиксаторы и извлеките патрон лампы габаритного света из отверстия в отражателе.

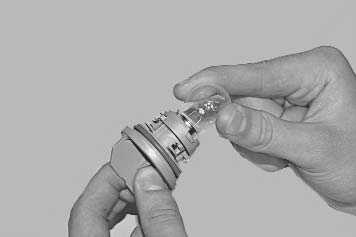

5. Извлеките лампу из патрона.

6. Вставьте в патрон новую лампу и установите его на место.

Для замены лампы указателя поворота в блок-фаре выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

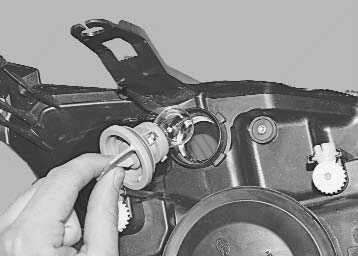

2. Поверните патрон лампы указателя поворота против часовой стрелки (для наглядности данные операции показаны на снятой блок-фаре)…

3. …и извлеките его из блок-фары.

Примечание

Патрон указателя поворота уплотнен резиновой прокладкой. Сильно обжатую, затвердевшую или надорванную прокладку замените.

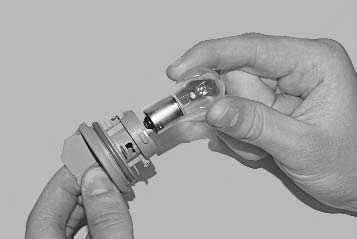

4. Нажмите на лампу, поверните ее против часовой стрелки…

5. …и извлеките лампу указателя поворота из патрона.

6. Установите новую лампу в порядке, обратном снятию.

Для замены лампы бокового фонаря указателей поворота выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите подкрылок переднего колеса с соответствующей стороны (см. «Снятие и установка брызговиков колес и подкрылков»).

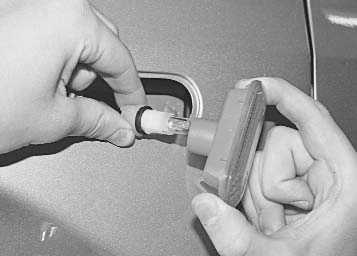

5. …и извлеките его из фонаря указателя.

6. Извлеките лампу из патрона.

7. Вставьте новую лампу в патрон указателя и установите все ранее снятые детали в обратном порядке.

Для замены лампы противотуманной фары выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите подкрылок переднего колеса с соответствующей стороны (см. «Снятие и установка брызговиков колес и подкрылков»).

3. Сожмите фиксатор…

4. …и отсоедините колодку жгута проводов от выводов лампы.

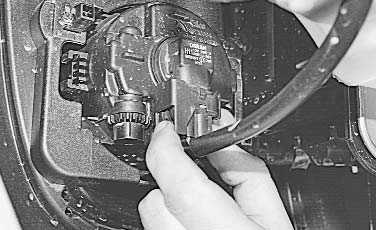

5. Поверните патрон лампы против часовой стрелки…

6. …и извлеките патрон с лампой из противотуманной фары.

7. Установите новую лампу и все ранее снятые детали в обратном порядке.

Для замены любой лампы в заднем фонаре выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите задний фонарь (см. «Замена заднего фонаря»).

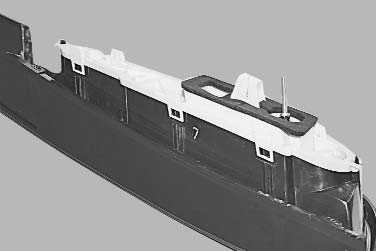

3. Аккуратно подденьте отверткой фиксаторы крепления основания фонаря к корпусу рассеивателя…

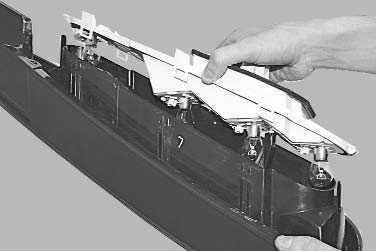

4. …и отсоедините основание фонаря от корпуса рассеивателя.

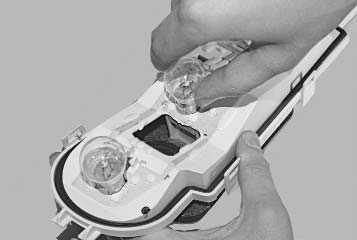

5. Поверните заменяемую лампу против часовой стрелки…

6. …и извлеките лампу.

7. Вставьте новую лампу в патрон и установите задний фонарь в обратном порядке.

8. Остальные лампы заменяйте аналогичным образом.

Для замены лампы в фонаре освещения номерного знака вам потребуется ключ TORX T20.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

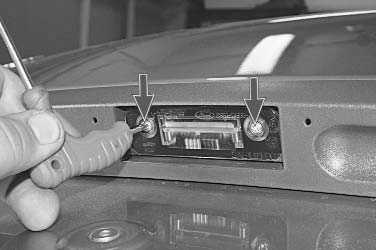

2. Выверните два винта крепления…

3. …извлеките рассеиватель из установочного отверстия…

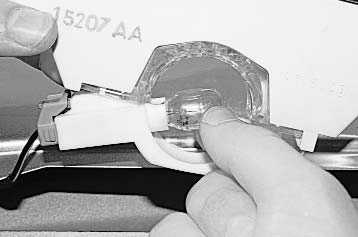

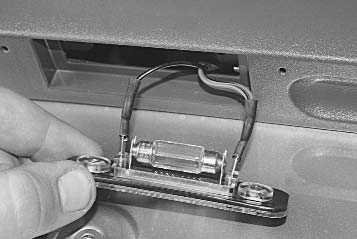

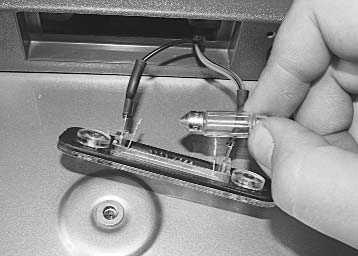

4. …и, преодолев усилие пружинных контактов, выньте неисправную лампу.

5. Установите новую лампу и все ранее снятые детали в обратном порядке.

6. Аналогично замените лампу во втором фонаре освещения номерного знака.

Для замены лампы в дополнительном стоп-сигнале вам потребуется отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

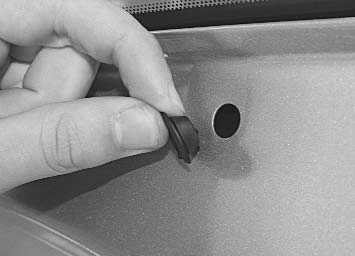

2. Снимите резиновые заглушки.

3. Аккуратно надавите отверткой на фиксаторы, расположенные в отверстиях, извлеките дополнительный стоп-сигнал из его установочного отверстия…

4. …и выньте лампу из патрона.

5. Вставьте в патрон новую лампу.

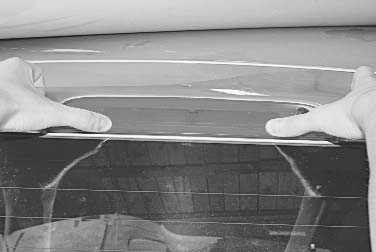

6. Установите на место дополнительный стоп-сигнал, преодолевая сопротивление фиксаторов его крепления.

Для замены лампы в переднем плафоне освещения салона вам потребуется отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

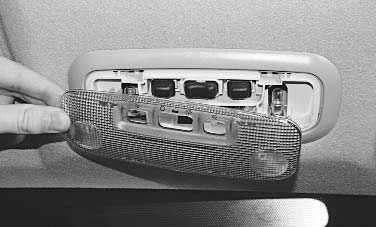

2. Отожмите отверткой фиксаторы рассеивателя плафона…

3. …и снимите рассеиватель.

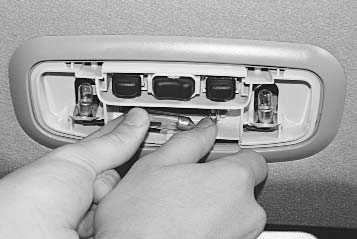

4. Отожмите пружинный контакт и извлеките лампу освещения салона.

5. Вставьте новую лампу.

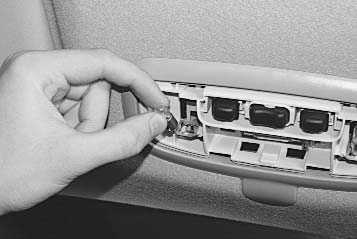

6. Для замены лампы индивидуального освещения мест водителя и пассажира выполните пп. 1–3. Затем, поворачивая лампу в патроне, извлеките ее.

7. Установите новую лампу и рассеиватель плафона в обратном порядке.

Для замены лампы в заднем плафоне освещения салона вам потребуется отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

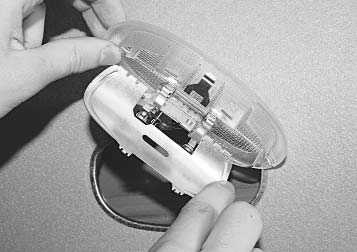

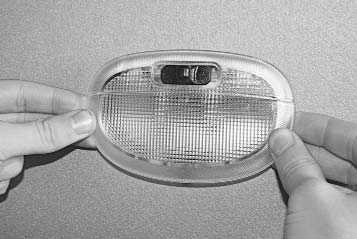

2. Преодолевая усилие фиксатора, извлеките плафон из отверстия в кузове автомобиля (при необходимости подденьте его отверткой).

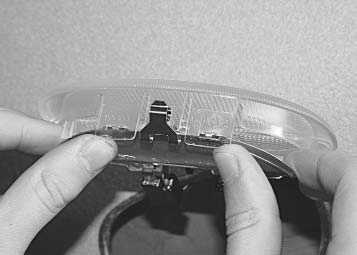

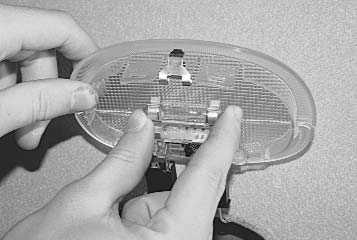

3. Отожмите фиксаторы крепления отражателя…

4. …снимите отражатель…

5. …и, преодолевая сопротивление пружинных контактов плафона, извлеките лампу.

6. Установите новую лампу и все ранее снятые детали в обратном порядке.

Для замены лампы в плафоне освещения багажника вам потребуется отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

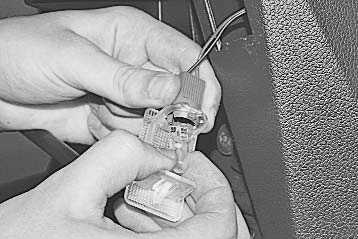

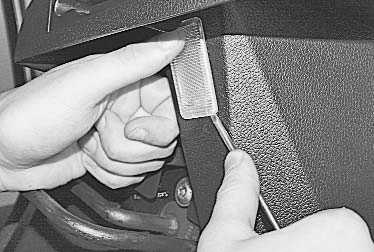

2. Подденьте отверткой фиксатор плафона, извлеките плафон…

3. …и выньте лампу.

4. Установите новую лампу и все ранее снятые детали в обратном порядке.

Скачать информацию со страницы
↓ Комментарии ↓





Раздел 1. Устройство автомобиля
Общие сведения об автомобиле Паспортные данные Ключи автомобиля Приборы и органы управления Комбинация приборов Маршрутный компьютер Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Капот Управление коробкой передач

Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправностив пути
Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание
Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель
Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания Система улавливания паров топлива

Раздел 6. Трансмиссия
Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть
Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление
Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система
Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 10. Электрооборудование
Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения Снятие и установка электровентилятора отопителя Снятие и установка электродвигателя заслонки режима рециркуляции отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла двери задка Комбинация приборов Выключатели панели приборов Автомобильная аудиосистема Замена датчиков и выключателей Снятие и установка патрона прикуривателя Электронная противоугонная система дистанционного управления Иммобилизатор

Раздел 11. Кузов
Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка решетки короба воздухопритока Капот Боковые двери Дверь задка Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка кожухов рулевой колонки Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка кронштейна полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины
Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей
Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру
Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику
Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения
Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Лампы, применяемые на автомобиле Приложение 3. Горюче-смазочные материалы и эксплуатационные жидкости

Схемы электрооборудования
Схема 1. Блок-схема Схема 2а. Система управления двигателем Схема 2б. Система управления двигателем Схема 2в. Система управления двигателем Схема 2г. Система управления двигателем Схема 2д. Система управления двигателем Схема 2е. Система управления двигателем Схема 3. Система питания Схема 4а. Система пуска двигателя автомобилей с механической коробкой передач Схема 4б. Система пуска двигателя автомобилей с автоматической коробкой передач Схема 5а. Система зарядки Схема 5б. Система зарядки Схема 6. Система зажигания Схема 7. Аудиосистема Схема 8а. Система охлаждения Ремонт Ford Fusion : Схема 8б. Система охлаждения Схема 9а. Роботизированная коробка передач Схема 9б. Роботизированная коробка передач Схема 9в. Роботизированная коробка передач Схема 9г. Роботизированная коробка передач Схема 10а. Антиблокировочная система (ABS) и система динамической стабилизации (ESP) автомобиля Схема 10б. Антиблокировочная система (ABS) и система динамической стабилизации (ESP) автомобиля Схема 11а. Диагностический разъем Схема 11б. Диагностический разъем Схема 11в. Диагностический разъем Схема 12а. Противоугонная система Схема 12б. Противоугонная система Схема 13. Подсветка комбинации и панели приборов Схема 14а. Комбинация приборов и подрулевые переключатели Схема 14б. Комбинация приборов и подрулевые переключатели Схема 15. Звуковой сигнал Схема 16. Часы Схема 17. Система отопления и вентиляции хема 18а. Система кондиционирования воздуха Схема 18б. Система кондиционирования воздуха Схема 18в. Система кондиционирования воздуха Схема 18г. Система кондиционирования воздуха Схема 19а. Внутреннее освещение салона Схема 19б. Внутреннее освещение салона Схема 20а. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 20б. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 20в. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 21. Противотуманные фары Схема 22а. Блок-фары Схема 22б. Блок-фары Схема 23. Габаритное освещение и подсветка номерного знака Схема 24. Фонари заднего хода автомобилей, оснащенных механической или роботизированной коробкой передач Схема 25а. Стоп-сигналы Схема 25б. Стоп-сигналы Схема 26а. Указатели поворотов Схема 26б. Указатели поворотов Схема 26в. Указатели поворотов Схема 27. Задние противотуманные фонари Схема 28а. Наружные зеркала заднего вида Схема 29. Стеклоомыватель Схема 30. Обогрев стекла двери задка и зеркал Схема 31. Привод замков Схема 32. Центральный замок Схема 33. Подогрев сидений

automend.ru

Замена ламп Фьюжен. Фото, инструкция как поменять передние лампы на Форд Фьюжене

Замена ламп Форд Фьюжен 2006-2012 годов вполне под силу любому водителю. При этом понадобится обычный набор инструментов: для замены лампы ближнего света — плоская отвертка, для замены лампы дальнего света — ключ на 7, а лампу поворотника можно поменять своими руками. Также понадобятся новые лампы:

  • лампа ближнего света — h21;

  • лампа дальнего света — H7;

  • лампа поворота — 3457A.

Замена ламп Форд Фьюжен

Для доступа к лампе дальнего света потребуется демонтировать или корпус воздушного фильтра или расширительный бачок с охлаждающей жидкостью, зависимо от того, с какой стороны сгорела лампа. Чтобы снять бачок, надо открутить болт крепления на 7. А для замены лампы ближнего света надо вывернуть колесо, вытащить крепления защиты внутри колесной арки и отвернуть край защиты.

Замена лампы поворотника Фьюжен

Лампа сигнала поворота находится во внутреннем углу блока фары. Для замены надо повернуть основание лампы с обратной стороны на 1/4 оборота против часовой стрелки. Вытащив янтарную лампу из корпуса, ее можно заменить новой и установить в обратном порядке.

Замена лампы дальнего света Фьюжен

Лампа дальнего света находится в центре блока фары. Получив доступ к лампе, следует снять пылезащитную крышку сзади и повернуть основание лампы против часовой стрелки на 1/4 оборота. Достав лампу из фары, отсоединить разъем питания (отверткой сподручней). Установка происходит в обратной последовательности.

Стекла новых галогенных ламп нельзя касаться голыми руками. Оставленные следы приведут к скорому выходу лампы из строя. Чтобы очистить следы, надо воспользоваться тряпочкой и спиртом.

Замена лампы ближнего света Фьюжен

Лампа ближнего света находится на внешней кромке блока фары. Отвернув край защиты колесной арки, можно снять защитную крышку, повернуть лампу против часовой стрелки и достать ее из фары. Затем аккуратно отсоединить разъем питания, сжав фиксаторы. Затем подключить разъем к новой лампе, вставить лампу в фару и повернуть на четверть оборота по часовой стрелке, фиксируя.

1

Передняя фара Форд Фьюжен.

2

Лампа поворотника.

3

Лампа с обратной стороны.

4

Повернуть на 1/4 оборота против часовой, чтобы извлечь лампу.

5

Вытащить старую лампу и установить новую в обратном порядке.

6

Лампа дальнего света.

7

Защитная крышка лампы.

8

Защитная крышка снята. Замена происходит по тому же принципу.

9

Защита колесной арки.

10

Удалить крепления отверткой.

11

Или специальным инструментом.

13

Отвернуть край защиты.

14

Снять защитную крышку.

15

Крышка лампы ближнего света.

16

Повернуть лампу ближнего света на 1/4 против часовой.

17

Извлечь лампу и отсоединить разъем.

18

Установить новую лампу в обратном порядке.

19

Повернуть на 1/4 по часовой.

20

Установить крышку.

21

Вернуть на место защиту арки и крепления.

23

Защита установлена.

24

Проверка ламп.

etlib.ru

Ford Fusion Замена ламп



10.9.2. Замена ламп

Для замены лампы ближнего и дальнего света в блок-фаре выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Подденьте край уплотнительной манжеты (для наглядности данные операции показаны на снятой блок-фаре)…

3. …и снимите манжету.

4. Отсоедините от лампы колодку жгута проводов.

5. Выведите концы пружинного фиксатора из крючков на отражателе…

6. …откиньте фиксатор и выньте лампу.


Предупреждение

Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом.

7. Вставьте новую лампу в отражатель и зафиксируйте ее пружинным держателем.

Для замены лампы габаритного света в блок-фаре выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Подденьте край уплотнительной манжеты (для наглядности данные операции показаны на снятой блок-фаре)…

3. …и снимите манжету.

4. Сожмите фиксаторы и извлеките патрон лампы габаритного света из отверстия в отражателе.

5. Извлеките лампу из патрона.

6. Вставьте в патрон новую лампу и установите его на место.

Для замены лампы указателя поворота в блок-фаре выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Поверните патрон лампы указателя поворота против часовой стрелки (для наглядности данные операции показаны на снятой блок-фаре)…

3. …и извлеките его из блок-фары.


Примечание

Патрон указателя поворота уплотнен резиновой прокладкой. Сильно обжатую, затвердевшую или надорванную прокладку замените.


4. Нажмите на лампу, поверните ее против часовой стрелки…

5. …и извлеките лампу указателя поворота из патрона.

6. Установите новую лампу в порядке, обратном снятию.

Для замены лампы бокового фонаря указателей поворота выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

5. …и извлеките его из фонаря указателя.

6. Извлеките лампу из патрона.

7. Вставьте новую лампу в патрон указателя и установите все ранее снятые детали в обратном порядке.

Для замены лампы противотуманной фары выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Сожмите фиксатор…

4. …и отсоедините колодку жгута проводов от выводов лампы.

5. Поверните патрон лампы против часовой стрелки…

6. …и извлеките патрон с лампой из противотуманной фары.

7. Установите новую лампу и все ранее снятые детали в обратном порядке.

Для замены любой лампы в заднем фонаре выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Аккуратно подденьте отверткой фиксаторы крепления основания фонаря к корпусу рассеивателя…

4. …и отсоедините основание фонаря от корпуса рассеивателя.

5. Поверните заменяемую лампу против часовой стрелки…

6. …и извлеките лампу.

7. Вставьте новую лампу в патрон и установите задний фонарь в обратном порядке.

8. Остальные лампы заменяйте аналогичным образом.

Для замены лампы в фонаре освещения номерного знака вам потребуется ключ TORX T20.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Выверните два винта крепления…

3. …извлеките рассеиватель из установочного отверстия…

4. …и, преодолев усилие пружинных контактов, выньте неисправную лампу.

5. Установите новую лампу и все ранее снятые детали в обратном порядке.

6. Аналогично замените лампу во втором фонаре освещения номерного знака.

Для замены лампы в дополнительном стоп-сигнале вам потребуется отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите резиновые заглушки.

3. Аккуратно надавите отверткой на фиксаторы, расположенные в отверстиях, извлеките дополнительный стоп-сигнал из его установочного отверстия…

4. …и выньте лампу из патрона.

5. Вставьте в патрон новую лампу.

6. Установите на место дополнительный стоп-сигнал, преодолевая сопротивление фиксаторов его крепления.

Для замены лампы в переднем плафоне освещения салона вам потребуется отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отожмите отверткой фиксаторы рассеивателя плафона…

3. …и снимите рассеиватель.

4. Отожмите пружинный контакт и извлеките лампу освещения салона.

5. Вставьте новую лампу.

6. Для замены лампы индивидуального освещения мест водителя и пассажира выполните пп. 1–3. Затем, поворачивая лампу в патроне, извлеките ее.

7. Установите новую лампу и рассеиватель плафона в обратном порядке.

Для замены лампы в заднем плафоне освещения салона вам потребуется отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Преодолевая усилие фиксатора, извлеките плафон из отверстия в кузове автомобиля (при необходимости подденьте его отверткой).

3. Отожмите фиксаторы крепления отражателя…

4. …снимите отражатель…

5. …и, преодолевая сопротивление пружинных контактов плафона, извлеките лампу.

6. Установите новую лампу и все ранее снятые детали в обратном порядке.

Для замены лампы в плафоне освещения багажника вам потребуется отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Подденьте отверткой фиксатор плафона, извлеките плафон…

3. …и выньте лампу.

4. Установите новую лампу и все ранее снятые детали в обратном порядке.

www.ava-avto.ru

Ford Fusion какие лампы лучше

Замена ламп на Ford Fusion

Установка двуцветных LED ламп в противотуманки Ford Fusion

замена ламп ближнего света и габаритов на форд фьюжен

Замена лампочек ближнего света на Ford Fusion. Китайские лампочки

LED лампы в ближний свет Ford Fiesta

Ксенон 4300К в ПТФ Ford Fusion

4 СВЕТОДИОДНЫЕ ЛАМПЫ РАСПАКОВКА И ПРОВЕРКА.ДЛЯ ФОРД ФЬЮЖЕН.

Вода запотевание задних фар Ford Fusion \ Water in the headlights

На что обратить внимание при покупке Ford Fusion

Ford Fusion | Форд | Замена ламп панели управления климатом

Также смотрите:

  • Тест Форд Фокус 2 трехдверный
  • Ford explorer марка автомашины
  • Опель зафира турер или Форд S-Max
  • Свечи зажигания моторкрафт Форд
  • Сколько ест бензина Форд фиеста
  • Дерганье при разгоне Ford Focus
  • Новый автомобиль Форд спорт
  • Форд Фокус 3 датчик света настройка
  • Аналог фильтров Форд Фокус 2
  • Переходная рамка Форд галакси
  • Форд Мондео какое масло для двигателя
  • Устройство рулевого управления Форд фьюжн
  • Коврик на торпеду Ford
  • Форд Fusion hybrid
  • Ресницы для фар Форд Фокус 2
Главная » Видео » Ford Fusion какие лампы лучше

fordport.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
