Катушки зажигания – Denso

Катушка зажигания – важный элемент системы зажигания двигателя. Основное назначение катушки – в нужный момент времени подать на свечу импульс высокого напряжения, служащий для образования искры достаточной силы в воздушном зазоре между электродами для воспламенения топливной смеси.

Катушки зажигания DENSO

Kатушка зажигания представляет собой трансформатор электрической энергии, преобразовывающий напряжение бортовой сети автомобиля 12В в высоковольтное напряжение. Современные катушки способны обеспечить величины напряжений до 30 кВ.

Несомненным лидером в разработке и производстве катушек зажигания является компания DENSO. Наше тесное сотрудничество с мировыми автопроизводителями позволяет нам разрабатывать передовые компоненты систем зажигания, отвечающие самым высоким требованиям, предъявляемым к современным автомобилям.

Именно наши инженеры первыми разработали индивидуальную катушку зажигания. Они использовали в катушках диагональные индукционные обмотки, позволившие существенно уменьшить размер этого важного узла без потери его характеристик, и использовали в системах зажигания микросхемы и электронные компоненты, что привело к значительному росту их надежности и быстродействия.

Преимущества катушек DENSO

Катушки зажигания на протяжении всего своего жизненного цикла обеспечивают высокие значения выходного напряжения.
Благодаря используемым в их производстве материалам способны обеспечить надежную работу двигателя и в жаркой пустыне и в условиях арктического холода.
Высококачественная защита из современных материалов предотвращает попадание внутрь влаги и технических жидкостей.
В модуле управления катушкой предусмотрены защитные схемы и фильтры радиопомех, исключающие влияние системы зажигания (электромагнитные наводки) на электронные и мультимедийные системы автомобиля.
Использование передовых технологий и высококачественных материалов позволяет нам производить высокоэффективные катушки зажигания малого размера, что позволяет производителям автомобилей существенно экономить место в подкапотном пространстве.

Универсальность катушек DENSO позволяет применять их на большинстве моделей автомобилей. К примеру, 25 моделей катушек зажигания, добавленных к ассортименту в сентябре 2018 года, являются альтернативным вариантом замены для 27 оригинальных запасных частей, что в целом дает 812 вариантов применения на автомобилях различных производителей. Причем вновь добавленные модели покрывают около 12% автопарка, что в натуральном выражении составляет примерно около половины миллиона автомобилей.

Разновидности катушек DENSO

Широкий ассортимент продукции DENSO представлен катушками зажигания следующих типов:

двухискровые катушки зажигания. Устройства, одновременно формирующие высоковольтный импульс сразу для двух свечей. Искра в одном цилиндре поджигает топливо в камере сгорания, а вторая формируется «вхолостую», поскольку ее образование происходит на фазе выпуска отработавших газов из цилиндра. При следующем обороте коленчатого вала эффективное сгорание происходит во втором цилиндре пары. Такое распределение высоковольтных импульсов позволяет упростить конструкцию и сделать ее более миниатюрной, сконцентрировавшись на величине выходного напряжения и стабильности формирования высоковольтного импульса;

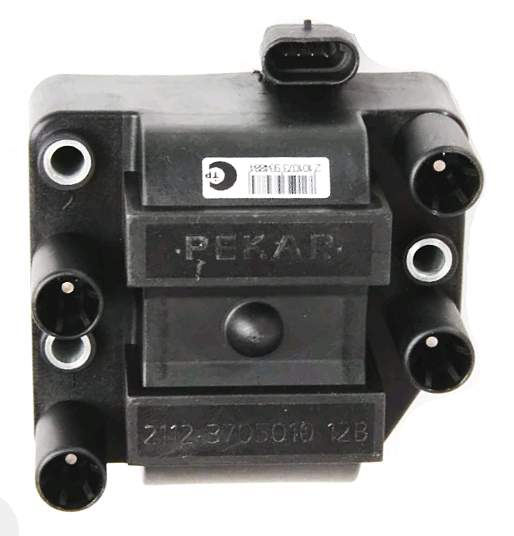

модули зажигания. Формируют высокое напряжение индивидуально для свечи каждого из цилиндров. Процесс формирования импульсов происходит на основе сигналов, полученных с различных датчиков ДВС, предварительно обработанных электронным блоком управления;
индивидуальные катушки, выполненные в виде стержня. Такие катушки устанавливаются непосредственно на наконечник свечи в свечном колодце. Преимуществами такого решения являются отказ от использования высоковольтных проводов и существенная экономия места в подкапотном пространстве.

Все приведенные типы катушек зажигания DENSO разработаны нашими инженерами с одной целью – получить на выходе вторичной обмотки стабильно высокий уровень напряжения пробоя, поскольку только с ним возможно формирование качественной искры. Только полное и эффективное сгорание топлива позволяет нам назвать двигатель с нашей системой зажигания экологичным и экономичным!

Диагностика неисправности катушки зажигания

Прежде чем приступить к диагностике катушки следует удостовериться в исправности и правильном функционировании других составляющих системы зажигания (свечей, высоковольтных проводов), поскольку именно они могут быть причиной неустойчивой работы двигателя. Необходимо убедиться в том, что в бортовой сети автомобиля присутствует необходимый уровень напряжения.

Существует несколько методик диагностики и поиска неисправности катушки зажигания. Для проведения диагностики нужны определенные приборы, инструменты и приспособления, а главное, базовые знания в области электротехники.

В противном случае наиболее правильным решением будет обращение в специализированный сервисный центр, профессионально занимающийся диагностикой и ремонтом систем зажигания.

Проверка сопротивления и целостности обмоток

Осуществляется при помощи прибора, измеряющего электрическое сопротивление обмоток. Естественно, у каждой модели катушки эти значения свои, но усредненные значения сопротивления рабочих обмоток катушки зажигания находятся в следующих пределах: первичной обмотки – 3-3,5 Ом, вторичной – 5000-9000 Ом.

При подозрении на неисправность одной из катушек показания значений сопротивления обмоток всегда можно сравнить со значениями, полученными при измерении заведомо исправной катушки.

Нелишним будет удостовериться в отсутствии электрической связи управляющего катушкой проводника с выводами обмоток и «массой» автомобиля.

Если результаты измерений покажут обрыв обмотки или величины измерений будут сильно разниться с эталонными значениями – катушка зажигания неисправна, ее необходимо заменить.

Проверка на работающем двигателе

Когда один из цилиндров двигателя не работает, «троит» и есть подозрение на отсутствие искры в одном из цилиндров, можно провести быстрый тест по определению неработающего цилиндра. Для этого на работающем двигателе поочередно отключают разъемы от топливных форсунок и следят за изменениями в работе мотора. Отключение форсунки неработающего цилиндра никак не скажется на работе двигателя, во всех остальных случаях будет наблюдаться снижение оборотов и явно выраженная попытка прекращения работы.

Крайне нежелательно при проведении данного теста отключать разъемы, подключенные к катушкам зажигания, поскольку это действие может привести к выходу из строя исправного узла.

Проверка наличия искры

На испытательном стенде или непосредственно на двигателе автомобиля к выводу катушки подключается специальный электрический разрядник. После чего стартером приводится во вращение коленчатый вал мотора и наблюдается наличие или отсутствие искры на электродах разрядника. Данная процедура проводится для всех выводов катушки или индивидуальных катушек зажигания до момента выявления неисправности.

При проведении диагностики по этому методу применение разрядника, а не обычной свечи зажигания обязательно! Использование свечи может не выявить проблему, поскольку в цилиндре свеча работает в совершенно других условиях (высокая температура и давление в момент такта сжатия), отличных от условий искрообразования в атмосферном воздухе.

Катушка зажигания: проблемы и их решения. — журнал За рулем

Говорят, в недалеком будущем такой элемент, как катушка зажигания, перестанет существовать, за счет внедрения свечей зажигания нового поколения, большинство из нас все еще будет эксплуатировать транспортные средства с существующей на сегодняшний день системой зажигания. В этой статье мы попробуем разобраться в основных проблемах, которые возникают из-за неисправности катушки зажигания, а также причины выхода ее из строя.

ignition_coils

Система зажигания — это целый ряд приборов и устройств, каждый из которых выполняет свою собственную функцию для обеспечения оптимального режима работы двигателя, где катушка выполняет функции трансформатора, индуцируя высокое напряжение в низкое. Основные элементы катушки зажигания — это первичная обмотка, вторичная обмотка и электрические разъемы.

Тонкая вторичная обмотка располагается вокруг металлического стержня и представляет собой изолированную медную проволоку толщиной 0,05 — 0,1 мм, поверх которой наматывается первичная обмотка с медным покрытием толщиной 0,6 — 0,9 мм. Существует два основных типа катушек: двухискровая и одноискровая катушка зажигания.

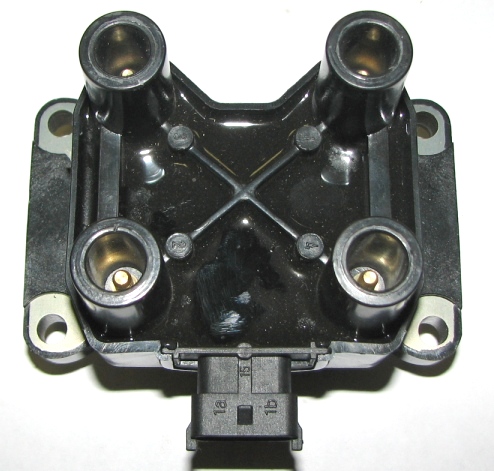

Двухискровые катушки зажигания, как правило, устанавливаются в систему со статическим высоковольтным распределением, где одна катушка обеспечивает высоким напряжением две свечи зажигания. Такой тип катушки используется в двигателях с четным числом цилиндров, среди которых такие популярные марки, как современные Ford Focus, Mitsubishi Lancer, Toyota Corolla, Mazda 3, Volkswagen Golf и многие другие. Четырехцилиндровый двигатель, к примеру, является самым популярным среди Российских покупателей, т.к. наиболее широко представлен на нашем рынке и идеально подходит для тех, кто находится в поиске бюджетного варианта.

Одноискровые же катушки зажигания устанавливаются на каждый цилиндр над свечой зажигания. Особенность одноискровой системы зажигания — необходимость сенсорного датчика распределительного вала для того, чтобы различить ВМТ (верхняя мертвая точка) сжатия и ВМТ газообмена. Одноискровые катушки зажигания имеют различные конструкции: в виде отдельных катушек зажигания (например, в некоторых моделях BMW) или в виде катушечных блоков, где одиночные катушки собраны в одном пластмассовом корпусе (например, в автомобилях марки Opel).

Какой бы тип катушки ни стоял в вашем автомобиле, никто не застрахован от выхода из строя данного компонента. Неисправности проявляются по-разному и вот некоторые из них: пропуски зажигания, слабый разгон или потеря мощности, ошибка на панели приборов, блок управления двигателя переходит в режим safe-mode, а также самый критичный вариант, когда двигатель просто не заводится. Данные неисправности могут возникать как при всех режимах работы двигателя, так и при одном определенном.

Причин может быть множество: внутреннее короткое замыкание, когда из-за процесса старения катушка перегревается. Также время зарядки катушки может возрастать за счет слишком низкого источника напряжения (слабого аккумулятора), что впоследствии приведет к преждевременному износу или повышенной нагрузке блока управления зажигания. Негерметичность узлов двигателя и течи могут стать причиной замыкания, вызвав тем самым нарушение работы системы зажигания.

Специалисты компании Hella советуют начинать поиск причины неисправности с визуальной проверки: разъемы, провода, свечи и распределитель зажигания, а также следы окисления. Если во время визуальной проверки неисправности или какие-либо другие недостатки не обнаружены, рекомендуется проверить систему зажигания с помощью осциллоскопа, который при оценке первичной и вторичной обмоток, даст информацию обо всех составных частях системы.

Подключение осциллоскопа не вызывает трудностей в случае с двухискровыми катушками, а также в случае с одноискровыми, которые установлены отдельно от колпачка свечей зажигания, т. к. высоковольтные провода открыты для доступа. Совсем по-другому дело обстоит с одноискровыми катушками зажигания, которые совмещены со свечными колпачками.

Используя комплект переходных проводников, снимаются осциллограммы первичной и вторичной обмоток для всех цилиндров одновременно (например, в случае с автомобилями BMW). Если же такого комплекта нет, можно, изготовить вспомогательный кабель из свечного колпачка, который после снятия катушки, подключается между свечой зажигания и катушкой. Показатели осциллоскопа сохраняются, и операция проделывается аналогичным образом для других цилиндров, после чего сравниваются все данные.

Если в одноискровой катушке зажигания размещен оконечный каскад (например, в случае с автомобилями Volkswagen/Audi с двигателем FSI), измерить первичное напряжение невозможно, поэтому измеряется ток в первичной обмотке, подключив ее к плюсу или к массе катушки зажигания. Для измерения напряжения вторичной обмотки, снова понадобится вспомогательный кабель для подключения к осциллоскопу.

Эти системы зажигания оснащены устройством распознавания пропуска цилиндров, которые способны определить возможный пропуск. На автомобилях с двойным зажиганием и одноискровыми катушками (например, Smart) можно с помощью двухканального осциллоскопа вывести на экран как напряжение первичной, так и напряжение вторичной обмотки.

Другим способом диагностики является измерение величины сопротивления с помощью омметра. В зависимости от системы зажигания и строения самой катушки, применяются показатели, которые считаются нормой для исправного компонента.

Помимо вышеперечисленного, рекомендуется проверка сенсорных датчиков коленчатого и распределительного валов, а также датчика детонации. При проведении всех работ, не следует оставлять без внимания тот факт, что неисправности, которые определены с помощью осциллоскопа, могут быть объяснены также неисправностями механических частей двигателя. Например, такое возникает, когда в одном из цилиндров компрессия слишком мала, от чего напряжение зажигания, показанное на экране прибора, несколько меньше, чем напряжение зажигания других цилиндров.

Если же катушка зажигания все-таки требует замены, компания Hella, которая является одним из крупнейших производителей электронных компонентов в мире, предлагает большой ассортимент катушек для различных марок и моделей автомобилей, а также для различных типов двигателя. Для более детального ознакомления с продуктовой линейкой, вы можете посмотреть прилагаемую брошюру, где также представлены фотографии и описание всех типов катушек зажигания.

Катушка зажигания – RacePortal.ru

Основные сведения о катушках зажигания – принципы работы: Трансформация

Компания NGK объясняет принципы работы катушки зажигания – т.е., как посредством электромагнитной индукции напряжение аккумулятора в 12 Вольт трансформируется в высокое напряжение.

Лежащий в основе принцип одинаков для всех катушек зажигания: низкое напряжение аккумулятора в 12 вольт должно быть преобразовано в напряжение в несколько Киловольт, в современных автомобилях до 45. 000 Вольт. Таким образом, напряжение трансформируется и многократно увеличивается.

Описываемые здесь принципы действительны как для традиционных корпусных катушек зажигания, так и для современных модулей зажигания или индивидуальных катушек зажигания.

СТРОЕНИЕ КАТУШКИ ЗАЖИГАНИЯ

Пример катушки зажигания

Строение катушек зажигания для бензиновых двигателей идентично, при схематичном рассмотрении, для всех типов. Внутри каждой катушки зажигания находятся две обмотки: так называемая первичная обмотка, образованная из сравнительно толстой медной проволоки, и вторичная обмотка, которая значительно длиннее и изготавливается из сравнительно тонкой медной проволоки.

Катушки зажигания имеют многослойный железный сердечник, который обмотан первичной и вторичной обмотками. Медная проволока этих обмоток изолирована, чтобы предотвратить перескакивание напряжения с витка на виток, что может привести к короткому замыканию.

Катушки зажигания и электромагнитная индукция

Импульс высокого напряжения возникает во вторичной обмотке с помощью электромагнитной индукции. Для этого сначала на первичную обмотку через подключение низкого напряжения катушки зажигания подается ток от аккумулятора. Одновременно вокруг первичной обмотки образуется магнитное поле. Когда этот поток тока прерывается, магнитное поле разрушается. И только это разрушение вызывает во вторичной катушке импульс напряжения.

Трансформация: решает обмотка

Импульс напряжения, который возникает во вторичной обмотке, значительно больше, чем напряжение аккумулятора в 12 Вольт, которое перед этим протекало через первичную обмотку. Причина: вторичная обмотка выполнена из значительно более тонкой проволоки и поэтому имеет гораздо большее число витков, чем первичная обмотка. Так называемое соотношение числа витков в зависимости от катушки зажигания варьируется между 1:150 и 1:200.

Другие факторы, оказывающие влияние

Наряду с соотношением числа витков существуют и другие факторы, которые оказывают влияние на действительную величину отдаваемого импульса высокого напряжения. Так, например, напряжённость возникающего в первичной обмотке магнитного поля, играет такую же важную роль, как и скорость, с которой оно спадает. Кроме того, сильное влияние на результат оказывают толщина вторичной обмотки, а также время, которое остается ей для зарядки.

СТРОЕНИЕ КОРПУСНОЙ КАТУШКИ ЗАЖИГАНИЯ NGK

Соотношение числа витков в обмотках катушек зажигания: от 1:150 до 1:200

Первичная обмотка: из медной проволоки, которая толще по сравнению с вторичной обмоткой. Сама обмотка как таковая короче, чем вторичная. Иными словами: она имеет меньшее количество витков, чем вторичная обмотка.

Вторичная обмотка: также состоит из медной проволоки, которая тоньше чем на первичной обмотке. Еще одним важным признаком данной детали является число витков, которое значительно больше по сравнению с первичной обмоткой.

Поперечный разрез корпусной катушки зажигания

Чтобы исключить электрическую разрядку и пробои внутри катушки или наружу, первичная и вторичная обмотки должны быть изолированы.

Этим целям, с одной стороны, служит качество обмотки с другой стороны, масса для заливки.

Высококачественную обмотку катушки можно распознать при поперечном разрезе по тому, что проволока расположена точно друг над другом, так что между ними невозможно увидеть зазоры.

Масса для заливки: Во всех катушках, кроме корпусных, для этого используется эпоксидная смола. Корпусные катушки зажигания, как правило, заполнены маслом. Так как благодаря своим свойствам смола становится жидкой при очень высоких температурах, заполнению (англ. Potting) катушки зажигания придается особое значение, так как в массе для заливки не должны образовываться пузырьки воздуха, а детали подвергаются высокой термической нагрузке.

Железный сердечник: Железный сердечник является решающей деталью катушки зажигания. Он многослойный, что предполагает, что он в большинстве случаев состоит из большого числа слоистых ферромагнитных металлических листов. Существенная польза железного сердечника состоит в том, что он при подаче напряжения усиливает магнитное поле, которое образуется в катушке зажигания. В магнитном поле сохраняется энергия. До тех пор, пока подача первичного тока не будет прекращена, принято говорить о том, что катушка заряжается.

Разрез корпусной катушки зажигания

Подключение высокого напряжения: В зависимости от угла зрения это контакт вторичной обмотки или точка подключения к распределителю и/или свече зажигания. Через него напряжение зажигания подается на свечу зажигания, где проскакивает искра.

В случае распределительных катушек зажигания и модулей зажигания напряжение на свечи зажигания подается с помощью высоковольтных проводов. Как следует из термина “распределительная катушка зажигания”, для этого дополнительно требуется распределитель. Индивидуальные катушки зажигания, напротив, располагаются непосредственно на свечах зажигания. В этом случае провода зажигания необходимы только тогда, когда катушка генерирует напряжение и для второй свечи зажигания.

Клеммы 1 и 15: Подключения низкого напряжения/ полюсы минус (1) и плюс (15). Через них на катушку зажигания подается электрический ток.

Строение катушки зажигания NGK с двойной искрой

Соотношение числа витков в обмотках катушек зажигания: от 1:150 до 1:200

Вторичная обмотка: также состоит из медной проволоки, которая тоньше, чем на первичной обмотке. Еще одним важным признаком данной детали является число витков, которое значительно больше по сравнению с первичной обмоткой.

Поперечный разрез катушки зажигания с двойной искрой

Этим целям, с одной стороны, служит качество обмотки, с другой стороны, масса для заливки.

Масса для заливки: Во всех катушках, кроме корпусных, для этого используется эпоксидная смола. Корпусные катушки зажигания, как правило, заполнены маслом. Так как благодаря своим свойствам смола становится жидкой при очень высоких температурах, заполнению (англ. Potting) катушки зажигания придается особое значение, так как в массе для заливки на должны образовываться пузырьки воздуха, а детали подвергаются высокой термической нагрузке.

Железный сердечник: Железный сердечник является решающей деталью катушки зажигания. Он многослойный, что предполагает, что он в большинстве случаев состоит из большого числа слоистых ферромагнитных металлических листов. Основное назначение железного сердечника состоит в том, что он при подаче напряжения усиливает магнитное поле, которое образуется в катушке зажигания. В магнитном поле сохраняется энергия. До тех пор, пока подача первичного тока не будет прекращена, принято говорить о том, что катушка заряжается.

Разрез катушки зажигания с двойной искрой

Строение индивидуальной катушки зажигания / катушки зажигания с отдельной искрой / штекерной катушки

Соотношение числа витков в обмотках катушек зажигания: от 1:150 до 1:200

Первичная обмотка: из медной проволоки, которая толще по сравнению с вторичной катушкой обмоткой. Сама обмотка как таковая короче, чем вторичная. Иными словами: она имеет меньшее количество витков, чем вторичная обмотка.

Поперечный разрез индивидуальной катушки зажигания, катушки с отдельной искрой или штекерной катушки

Чтобы исключить электрическую разрядку и пробои внутри катушки или наружу, первичная и вторичная обмотки должны быть изолированы. Этим целям, с одной стороны, служит качество обмотки, с другой стороны, масса для заливки.

Масса для заливки: Во всех катушках, кроме корпусных, для этого используется эпоксидная смола. Корпусные катушки зажигания, как правило, заполнены маслом. Так как благодаря своим свойствам смола становится жидкой при очень высоких температурах, заполнению (англ. Potting) катушки зажигания придается особое значение, так как в массе для заливки на должны образовываться пузырьки воздуха, а детали подвергаются высокой термической нагрузке.

Железный сердечник: Железный сердечник является решающей деталью катушки зажигания. Он многослойный, что предполагает, что он в большинстве случаев состоит из большого числа слоистых ферромагнитных металлических листов. Основное назначение железного сердечника состоит в том, что он при подаче напряжения усиливает магнитное поле, которое образуется в катушке зажигания. В магнитном поле сохраняется энергия. До тех пор, пока подача первичного тока не будет прекращена, принято говорить о том, что катушка заряжается.

Разрез индивидуальной катушки зажигания, катушки с отдельной искрой или штекерной катушки

УДОБНЫЕ АРТИКУЛЬНЫЕ НОМЕРА ИЗДЕЛИЯ

Программа катушек зажигания NGK разделена на шесть категорий. Они информируют о типе катушки, а также о дополнительно предлагаемом количестве необходимых катушек зажигания и проводов высокого напряжения на один автомобиль.

Каждый артикульный номер складывается следующим образом:

U = катушка зажигания NGK

1 = Категория

000 = Порядковый номер

U1: Распределительные катушки зажигания

Одна катушка на автомобиль. Число высоковольтных проводов соответствует количеству свечей зажигания. Дополнительно требуется провод к распределителю. Катушки зажигания NGK типа U1 подают высокое напряжение на свечи зажигания посредством механического распределителя зажигания.

U2: Модули зажигания

Число высоковольтных проводов соответствует количеству свечей зажигания. Катушки зажигания NGK типа U2 представляют собой модули зажигания, которые через высоковольтные провода подают высокое напряжение на несколько свечей зажигания. Как правило, одна катушка зажигания требуется на каждую головку блока цилиндров.

U3: Модули зажигания с двумя отводами высокого напряжения

Число высоковольтных проводов соответствует количеству свечей зажигания. Катушки зажигания NGK типа U3 представляют собой модули зажигания с двумя отводами высокого напряжения. Они подают высокое напряжение через соответствующий высоковольтный провод одновременно на две свечи зажигания (“Технология двойной искры”)

U4: Индивидуальные катушки зажигания с системой двойной искры

На каждую катушку зажигания требуется одни высоковольтный провод. Катушки зажигания NGK типа U4 – это индивидуальные катушки зажигания с технологией двойной искры. Выполненные в виде штекерной или стержневой катушки зажигания они подают высокое напряжение на две свечи зажигания.

U5: Индивидуальные катушки зажигания с технологией отдельной искры

Провода зажигания не требуются. Катушки зажигания NGK типа U5 – это индивидуальные катушки зажигания с технологией одиночной искры. Такая катушка зажигания надевается на каждый цилиндр.

U6: Индивидуальные для каждого цилиндра катушки зажигания в комплексной системе (рейки зажигания)

Как правило, провода зажигания не требуются. Катушки зажигания NGK типа U6 представляют собой рейки зажигания, в которых в комплексную систему собраны несколько индивидуальных для цилиндров катушек зажигания.

ДИАГНОСТИКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КАТУШЕК ЗАЖИГАНИЯ

NGK предлагает полезные советы для распознавания неисправностей катушек зажигания: визуальный осмотр, техническое обслуживание, диагностика, практические советы

Если автомобиль не заводится, слышны пропуски зажигания в двигателе или автомобиль ускоряется гораздо хуже, это может указывать на неисправности катушки зажигания. Это верно и в тех случаях, когда загорается лампочка контроля работы двигателя, система управления двигателем переключается на работу в аварийном режиме или появляется код ошибки.

Здесь Вы найдете полезные советы о том, как распознать возможные неисправности катушки зажигания, локализовать ошибку и поверить работу.

При проверке всегда учитывайте рекомендации автопроизводителя, так как на отдельных моделях автомобилей возможна своя специфика.

Визуальный осмотр катушек зажигания

Визуальный осмотр системы зажигания даст сведения о возможных причинах проблем с зажиганием.

Прежде чем Вы подвергнете катушку зажигания точной проверке работоспособности, рекомендуется каждый раз производить визуальный осмотр. Причина: сообщение в накопителе сбоев, указывающее на проблемы в системе зажигания, может быть вызвано не только катушкой зажигания, но и другими деталями. Также могут иметь место проблемы за пределами системы.

Поэтому Вы сначала должны проверить:

имеются ли механические повреждения или микротрещины.
не повреждены ли электрическая проводка и штекеры. Отсутствуют ли на них следы коррозии и перегибов.
подает ли аккумулятор достаточное напряжение.
в каком состоянии уплотнения клапанов.

После того, как Вы подобным образом исключили внешние причины неисправности, катушки зажигания необходимо подвергнуть точному тестированию.

Диагностика катушек зажигания посредством измерения сопротивления

Для диагностирования катушки зажигания с помощью мультиметра измеряется электрическое сопротивление катушек зажигания.

С учетом электрического сопротивления можно проверить работоспособность традиционных катушек зажигания для транзисторных и электронных систем зажигания с программным управлением.

Проверка осуществляется в разобранном состоянии с помощью мультиметра, при этом измеряется электрическое сопротивление в первичной и вторичной обмотках.

Измерение сопротивления первичной обмотки

Сопротивление первичной обмотки катушки зажигания Вы можете определить, подсоединив, например, мультиметр к клеммам 15 и 1.

Следующие значения верны для большинства работоспособных катушек зажигания:

Транзисторные системы зажигания: 0,5 – 2,0 Ω.
Электронные системы зажигания с программным управлением: 0,5 – 2,0 Ω.
Полностью электронные системы зажигания (технология отдельной и двойной искры): 0,3 – 1,0 Ω.

Измерение сопротивления вторичной обмотки

Сопротивление вторичной обмотки измеряется непосредственно на выходе высокого напряжения.

Здесь верны следующие значения:

Транзисторные системы зажигания: 8,0 – 19,0 kΩ.
Электронные системы зажигания с программным управлением: 8,0 – 19,0 kΩ.
Полностью электронные системы зажигания (технология отдельной и двойной искры): 8,0 – 15,0 kΩ.

Катушки зажигания: практические советы для сервисов

Неблагоприятные условия эксплуатации могут привести к повышенному износу катушек зажигания, который сокращает срок службы катушки зажигания и вызывает ее повреждения.

Как и многие другие детали автомобиля, катушки зажигания подвержены определенному износу. Их срок службы, как правило, составляет 60.000 – 80.000 км, однако, целый ряд факторов может привести к более раннему выходу катушек зажигания из строя. Перед заменой катушки зажигания необходимо проверить данные факторы.

Внутреннее короткое замыкание ведет к перегреву

По мере старения катушки зажигания возрастает риск перегрева вследствие внутренних коротких замыканий. При температурах свыше 150 °C катушки зажигания необратимо повреждаются. Однако: большое количество повреждений из-за перегрева вызывается поврежденным модулем зажигания или неисправной последней ступенью в блоке управления.

Дефектная подача напряжения

Если повреждены провода или уменьшается мощность аккумулятора, это приводит к недостаточной подаче напряжения и более продолжительному времени загрузки катушки зажигания. Из-за этого может быть повреждено распределительное устройство или последняя ступень в блоке управления – что, в конечном итоге, может привести к неисправностям катушки зажигания.

Механические повреждения

Катушки зажигания могут быть повреждены грызунами. Другим примером механического повреждения являются повреждения изоляции, вызванные попаданием масла, например, при негерметичности уплотнений клапанов.

Неисправный контакт

Если поврежден корпус катушки зажигания и влажность попадает в область первичной и вторичной обмоток, это может вызвать переходное сопротивление. Данная ошибка может возникать при дефектной конструкции форсунок омывателя, при сильном дожде или при мойке двигателя. Зимой причиной также может стать антискользящий реагент для улиц.

Термические проблемы

Особенно индивидуальные катушки зажигания подвержены сильному воздействию экстремальных температур. По этой причине также сокращается срок службы катушек зажигания.

Вибрация

В первую очередь индивидуальные катушки зажигания вследствие высоких вибраций в подкапотном пространстве подвержены поломке.

Как проверить катушку зажигания – пошаговая инструкция

Катушка зажигания необходима в двигателе внутреннего сгорания для создания напряжения для искры на свече зажигания, которая воспламеняет топливо. Если она функционирует неправильно – двигатель машины не заведется. Этот узел достаточно надежен, однако иногда возникают обрывы проводов в обмотке, повреждения изоляции или механические повреждения корпуса. Как определить, что катушка зажигания неисправна? Расскажем об этом более подробно.

На фото: катушки зажигания и мультиметр

Принцип работы катушки

Конструктивно катушка представляет собой обычный электрический повышающий трансформатор. Она преобразует напряжение бортовой сети автомобиля в 12 Вв напряжение величиной в несколько киловольт.

Устройство катушки зажигания

Состоит это устройство из корпуса, в который помещается две обмотки – высокого и низкого напряжения. Каждая катушка характеризуется несколькими параметрам, из которых для проверки важность представляет только сопротивление обмоток. Перед проверкой рекомендуется уточнить значение этого параметра для автомобиля вашей марки.

Пошаговая процедура проверки катушки зажигания

Проверить работоспособность катушки зажигания можно двумя методами – «на искру» и с помощью мультиметра. Первый способ достаточно прост и не требует специализированного оборудования. Однако подходит только для старых автомобилей. Использование его в новых транспортных средствах чревато повреждением этого модуля или нарушением работы всей системы бортовой электроники. Рассмотрим оба способа более подробно.

Проверка катушки методом «на искру»

Основное преимущество этого метода – возможность его реализации прямо на дороге, то есть в походных условиях. Реализовать такую проверку достаточно сложно, да и его информативность будет очень низкой, ведь причиной дефекта может быть и не катушка зажигания.

Для реализации этого метода нужны следующие инструменты и приспособления:

• Ключ для откручивания свечей.

• Свеча зажигания (вы должны быть уверены, что она работает).

• Плоскогубцы.

Проверка катушки на искру

Перед началом проверки нужно осмотреть изоляцию высоковольтной проводки и убедиться в том, что она целая. Во время осмотра не забудьте отключить зажигание с помощью ключа. Если первый этап окончился успешно, далее следует действовать по такой схеме:

1. Со свечи зажигания первого цилиндра снимите высоковольтный провод и соедините его с подготовленной заранее свечой.

2. Поверните ключ зажигания таким образом, чтобы завести машину (его нужно перевести в положение 2).

3. Если проверяемый узел исправен, на наконечнике свечи будет проскакивать искра. Важно увидеть, какого она оттенка. Фиолетовый – признак исправности катушки, желтый свидетельствует о наличии проблем, то есть силы тока недостаточно. Отсутствие искры красноречиво свидетельствует о том, что имеют место проблемы с катушкой.

4. Описанный выше порядок действий необходимо провести со всеми катушками, если у вас в автомобиле их несколько.

Если запасной свечи не оказалось (в походных условиях), ее можно выкрутить из блока цилиндров. Для этого как раз и пригодится ключ, упомянутый ранее. Во время проверки проявляйте особую осторожность и не касайтесь оголенных проводов, так как это может привести к электротравме.

Проверка катушки мультиметром

Более эффективный, информативный и безопасный метод проверки – использование мультиметра, который может изменять силу тока, напряжение, сопротивление и другие показатели. Перед проверкой рекомендуется полностью демонтировать устройство с автомобиля.

Проверка катушек мультиметром

Сама процедура не вызовет проблем даже у начинающего мастера. Нужно лишь разобраться, где на катушке расположены контакты первичной и вторичной обмоток. Сопротивление придется измерять на обеих, причем показатели должны быть разными.

Схема проверки следующая:

1. Необходимо включить мультиметр в режим измерения сопротивления. Затем нужно коснутся щупами друг друга. На экране должна высветиться единица. Это свидетельствует о том, что прибор исправен.

2. Коснитесь щупами мультиметра контактов первичной обмотки. В зависимости от модели вашей катушки на экране электронного прибора должны высветиться показатели в пределах от 0,5 до 3,5 Ом.

3. Коснитесь щупами прибора выводов вторичной обмотки. Ее сопротивление должно быть другим – от 6 до 15 кОм. Более подробная информация приведена в справочной литературе к имеющейся у вас модели автомобиля.

Несоответствие фактических показателей и справочных говорит о том, что имеет место повреждение изоляции, то есть образовалось короткое замыкание между соседними витками. Либо оборвался провод в обмотке.

Чтобы устранить неисправность, придется заменять обмотку катушки. Однако это занятие очень сложное и в большинстве случаев дешевле купить новый прибор взамен поврежденного.

При проведении измерений с помощью мультиметра на вторичной обмотке важно соблюдать полярность. Черный щуп обычно устанавливается на центральном выводе, а красный – на стержне наконечника.

Проверка катушки зажигания – довольно простой процесс. Лучше всего воспользоваться для этого специальным прибором и не подвергать себя опасности, выкручивая свечи и проверяя контакты на наличие искры. Если катушка оказалась неисправной – не тратьте время на ее перемотку. Просто замените прибор, и он прослужит вам еще не один год.

Проверка индивидуальных катушек зажигания двигателя ВАЗ 21126 Lada Granta

ВАЗ (Lada)

Granta
1 generation [2011 – 2017]
Petrol
print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Инструменты:

Гаечный ключ рожковый на 10 мм

Ключ трещоточный

Удлинитель

Головка Е-8

Тестер

Детали и расходники:
Индивидуальная катушка зажигания (при необходимости)

1. Снимите катушки зажигания с двигателя, как описано в этой статье.

2. Осмотрите извлеченную катушку, резиновая часть должна быть без трещин и разрывов.

3. Проверьте расположение пружинки внутри катушки зажигания. Она должна быть в правильном положении.

4. Возьмите тестер и проверьте его внутреннее сопротивление и его проводов, что б не сделать ложных измерений.

5. Проверьте первичную обмотку катушки, присоединив щупы тестера к контактам 1 и 3 разъема. Полярность подключения тут не влияет.

Примечание:

Мультиметр должен показать около 0,8 Ом. Отнимите его собственную погрешность 0,8 – 0,3 = 0,5 Ом (в пределах нормы). Если показаний нет, то проверьте качество подключения щупов к контактам катушки и правильность подключений (нужны крайние выводы разъема катушки) и старайтесь обеспечить лучший контакт; если всё равно нет показаний, то первичная обмотка в обрыве и индивидуальная катушка зажигания неисправна.

6. Затем проверьте вторичную обмотку катушки. Для этого переключатель тестера переведите в положение 2000 кОм (или 2 МОм). Щупы мультиметра необходимо подключить, соблюдая полярность – красный к пружинке внутри резинового колпачка, чёрный к среднему (2) контакту разъема.

Примечание:

В случае обрыва вторичной обмотки катушки зажигания, тестер покажет бесконечность. Замените неисправную катушку зажигания.

В статье не хватает:

Фото инструмента

Источник: https://www.drive2.ru/l/4899916394579308899/

проблем, когда заменять, ремонт стоит
Обновлено: 17 июля 2021 г.
Катушка зажигания в двигателе Ford EcoBoost в разрезе. Катушка зажигания является частью системы зажигания автомобиля. Он преобразует мощность аккумулятора 12 В в высокое напряжение, чтобы создать искру на свече зажигания. Искра воспламеняет топливно-воздушную смесь в цилиндрах двигателя.
Большинство современных автомобилей имеют по одной катушке зажигания на цилиндр. Обычно катушка устанавливается прямо над свечой зажигания, как в этом двигателе Ford на фото.Эта установка называется катушка на вилке .
В некоторых автомобилях катушки зажигания для всех цилиндров объединены в один блок катушек. В старых автомобилях с трамблером для всех цилиндров используется одна змеевик. Посмотрите на этот пример одиночной катушки зажигания в двигателе Volkswagen с воздушным охлаждением.
Проблемы с катушкой зажигания
Катушки зажигания часто выходят из строя во многих автомобилях. Симптомы неисправной катушки зажигания включают тряску двигателя, разбрызгивание и отсутствие мощности (пропуски зажигания).Индикатор Check Engine будет постоянно мигать или постоянно гореть на приборной панели. В автомобилях с одной катушкой зажигания или блоком катушек неисправная катушка (или блок катушек) может привести к тому, что двигатель не запустится. Катушка зажигания с большей вероятностью выйдет из строя, если свечи зажигания не заменялись долгое время. Это связано с тем, что старая свеча зажигания имеет больший зазор между электродами и, как следствие, более высокое электрическое сопротивление. Это увеличивает нагрузку на катушку зажигания.
Можно ли водить машину с неисправной катушкой зажигания?
Плохая катушка зажигания часто вызывает пропуски зажигания в двигателе.В некоторых автомобилях движение с перебоями в зажигании двигателя может привести к перегреву и расплавлению каталитического нейтрализатора. Замена каталитического нейтрализатора стоит дорого. Также известны случаи, когда короткое замыкание катушки зажигания приводило к повреждению ЭБУ двигателя (PCM). Некоторые автопроизводители советуют не садиться за руль в случае перебоев в зажигании двигателя; другие рекомендуют водить только очень умеренно и как можно скорее проверить свой автомобиль. Подробную информацию см. В руководстве по эксплуатации автомобиля.
Меры предосторожности для компонентов системы зажигания
Катушка зажигания вырабатывает чрезвычайно высокое напряжение, опасное для вашего здоровья.При работе с компонентами системы зажигания соблюдайте меры предосторожности, указанные в руководстве по обслуживанию вашего автомобиля. Мы разместили несколько ссылок, по которым вы можете получить доступ по подписке к заводскому руководству по обслуживанию в этой статье. Первым шагом при осмотре или замене катушки зажигания является отсоединение отрицательного провода аккумуляторной батареи.
Как диагностируется вышедшая из строя катушка зажигания
Сначала ваш механик просканирует компьютер двигателя на наличие кодов неисправностей. Код неисправности может указывать на то, в каком цилиндре произошел пропуск зажигания или даже какая катушка вышла из строя.Например, код P0301 означает, что цилиндр номер один пропускает зажигание. Код P0351 считывает неисправность первичной / вторичной цепи катушки зажигания “A” (цилиндр 1). После этого необходимо проверить катушку зажигания в соответствии с процедурой руководства по обслуживанию. Мы разместили несколько ссылок, по которым вы можете получить доступ по подписке к руководству по обслуживанию в нижней части этого сообщения.

Обычно проверка катушки зажигания включает измерение сопротивления между определенными клеммами катушки зажигания.Если сопротивление вне спецификации, катушку зажигания необходимо заменить.
Иногда, чтобы определить неисправную катушку зажигания, механики меняют подозрительную неисправную катушку на заведомо исправную из другого цилиндра, чтобы увидеть, перемещаются ли пропуски зажигания вместе с катушкой или остаются в том же цилиндре. Например, с кодом P0302 (пропуск зажигания в цилиндре 2) механик может поменять местами катушки зажигания цилиндра 2 и цилиндра 3 и запустить двигатель на короткое время. Если код неисправности меняется с P0302 на P0303 (пропуски зажигания в цилиндре 3), катушка зажигания, которая изначально находилась в цилиндре № 2, неисправна.
Катушки зажигания также рекомендуется заменять, если на них видны трещины, следы искрения или другие повреждения, которые могут вызвать короткое замыкание.
Замена катушки зажигания
Катушка зажигания на свече Неисправная катушка зажигания не подлежит ремонту; его необходимо заменить. В большинстве автомобилей с 4-цилиндровым или рядным 6-цилиндровым двигателем замена катушки зажигания – простая и не очень дорогая работа (180–380 долларов за одну катушку).
В некоторых двигателях V6, чтобы получить доступ к задним катушкам зажигания, необходимо снять впускной коллектор (например,г., Ford Edge, Ford Escape V6, Nissan Murano, Toyota Camry V6). Это требует больше труда и стоит больше (280-500 долларов за одну заднюю катушку). В подобных случаях ваш механик может порекомендовать заменить все три задние катушки зажигания в качестве профилактической меры.
При выходе из строя одной из катушек зажигания также рекомендуется заменить все свечи зажигания, если они не заменялись какое-то время. Новые свечи зажигания продлят срок службы катушек зажигания.
Назад к основам: Как работает катушка зажигания
16 февраля 2021 г. | Статья
.
Во всех системах зажигания современных бензиновых двигателей катушки зажигания используются для одной и той же основной функции: для создания высокого напряжения, необходимого для образования искры на свече зажигания.Профессионалы послепродажного обслуживания будут знакомы с их назначением и основными характеристиками, но они могут не знать о глубоких научных принципах, на которые они опираются. Здесь мы объясняем, как электромагнетизм лежит в основе важной роли катушки зажигания…

История катушек зажигания
Хотя системы зажигания, безусловно, развивались с течением времени – в частности, включали все больше и больше электроники – они все еще несут отличительные черты оригинальных катушечных систем зажигания, которые были введены более 100 лет назад.
Первая катушечная система зажигания принадлежит американскому изобретателю Чарльзу Кеттерингу, который разработал катушечную систему зажигания для крупного производителя автомобилей примерно в 1910/1911 годах. Впервые он разработал электрическую систему, которая питала стартер и зажигание одновременно. Аккумулятор, генератор и более полная электрическая система автомобиля обеспечивали относительно стабильное электрическое питание катушки зажигания.
Система Кеттеринга (Рисунок 1) использовала одну катушку зажигания для создания высокого напряжения, которое передавалось на рычаг ротора, который эффективно направлял напряжение на серию электрических контактов, расположенных в узле распределителя (по одному контакту на каждый цилиндр). ).Эти контакты затем соединялись проводами свечей зажигания со свечами зажигания в такой последовательности, которая позволяла распределять высокое напряжение на свечи зажигания в правильном порядке зажигания цилиндров.
Рисунок 1: Основные компоненты системы зажигания Кеттеринга

Система зажигания Kettering стала практически единственным типом системы зажигания для массовых бензиновых автомобилей и оставалась таковой до тех пор, пока в 1970-х и 1980-х годах системы зажигания с электронным переключением и управлением не начали заменять механические системы зажигания.
Основной принцип катушки зажигания
Для создания необходимого высокого напряжения в катушках зажигания используются отношения, существующие между электричеством и магнетизмом.
Когда электрический ток протекает через электрический проводник, такой как катушка с проволокой, он создает магнитное поле вокруг катушки (Рисунок 2). Магнитное поле (или, точнее, магнитный поток) фактически является хранилищем энергии, которая затем может быть преобразована обратно в электричество.
Рисунок 2: Создание магнитного поля путем пропускания электрического тока через катушку

При первоначальном включении электрического тока ток быстро увеличивается до максимального значения. Одновременно магнитное поле или магнитный поток будет постепенно расти до максимальной силы и станет стабильным, когда электрический ток станет стабильным. Когда электрический ток затем отключается, магнитное поле возвращается обратно в катушку с проволокой.
На силу магнитного поля влияют два основных фактора:
1) Увеличение тока, подаваемого на катушку с проволокой, усиливает магнитное поле
2) Чем больше витков в катушке, тем сильнее магнитное поле.
Использование изменяющегося магнитного поля для индукции электрического тока
Если катушка с проволокой подвергается воздействию магнитного поля, а затем магнитное поле изменяется (или перемещается), это создает электрический ток в катушке с проволокой.Этот процесс известен как «индуктивность».
Это можно продемонстрировать, просто перемещая постоянный магнит по катушке. Движение или изменение магнитного поля или магнитного потока индуцирует электрический ток в проводе катушки (Рисунок 3).
Рисунок 3: Изменяющееся или движущееся магнитное поле индуцирует электрический ток в катушке
Есть два основных фактора, которые влияют на то, сколько напряжения индуцируется в катушке:
Чем быстрее изменяется (или скорость движения) магнитного поля и чем больше изменение силы магнитного поля, тем больше индуцированное напряжение.
Чем больше количество витков в катушке, тем больше индуцированное напряжение.
Использование коллапсирующего магнитного поля для индукции электрического тока
Когда магнитное поле создается путем приложения электрического тока к катушке с проволокой, любое изменение электрического тока (увеличение или уменьшение тока) вызывает такое же изменение магнитного поля. Если электрический ток выключен, магнитное поле схлопнется.Коллапсирующее магнитное поле индуцирует электрический ток в катушке (рис. 4). Рисунок 4: Если электрический ток, используемый для создания магнитного поля, отключен, магнитное поле схлопывается, что индуцирует другой электрический ток в катушке
.
Точно так же, как увеличение скорости движения магнитного поля по катушке с проводом увеличивает напряжение, индуцированное в катушке, если коллапсирующее магнитное поле может схлопнуться быстрее, это вызовет более высокое напряжение.Кроме того, в катушке может быть индуцировано более высокое напряжение, если количество обмоток в катушке увеличивается.
Взаимная индуктивность и действие трансформатора
Если две катушки провода размещены рядом или вокруг друг друга, и электрический ток используется для создания магнитного поля вокруг одной катушки (которую мы называем первичной обмоткой), магнитное поле также будет окружать вторую катушку (или вторичную обмотку). ). Когда электрический ток отключается, а затем магнитное поле схлопывается, оно индуцирует напряжение как в первичной, так и во вторичной обмотках.Это известно как «взаимная индуктивность» (рис. 5).

Рис. 5: Магнитное поле в первичной обмотке также окружает вторичную обмотку. Коллапс поля индуцирует электрические токи в обеих обмотках

Для катушек зажигания (и многих типов электрических трансформаторов) вторичная обмотка состоит из большего числа обмоток, чем первичная обмотка. Когда магнитное поле схлопывается, оно вызывает более высокое напряжение во вторичной обмотке, чем в первичной обмотке (рис. 6).
Рис. 6. Здесь вторичная обмотка имеет больше катушек, чем первичная. Когда магнитное поле схлопывается, напряжение во вторичной обмотке будет больше, чем напряжение, индуцированное в первичной обмотке
Первичная обмотка катушки зажигания обычно содержит от 150 до 300 витков провода; вторичная обмотка обычно содержит от 15 000 до 30 000 витков провода, что примерно в 100 раз больше, чем первичная обмотка.
Магнитное поле изначально создается, когда электрическая система автомобиля подает примерно 12 вольт на первичную обмотку катушки зажигания.Когда в свече зажигания требуется искра, система зажигания отключает ток в первичной обмотке, что вызывает коллапс магнитного поля. Коллапсирующее магнитное поле вызовет в первичной обмотке напряжение порядка 200 вольт; но наведенное на вторичную обмотку напряжение будет примерно в 100 раз больше, около 20 000 вольт.
Таким образом, используя эффекты взаимной индуктивности и вторичную обмотку, которая имеет в 100 раз больше обмоток, чем первичная, можно преобразовать исходное 12-вольтовое питание в очень высокое напряжение.Этот процесс преобразования низкого напряжения в высокое называется «действием трансформатора».
В катушке зажигания первичная и вторичная обмотки намотаны вокруг железного сердечника, что помогает сконцентрировать и усилить магнитное поле и магнитный поток, тем самым делая катушку зажигания более эффективной.
DENSO является давним лидером в области технологий прямого зажигания, а катушки зажигания DENSO доступны на вторичном рынке. Узнайте больше о типах катушек зажигания DENSO и их преимуществах.
Вернуться к обзору
Это ваши свечи зажигания или катушка зажигания, это плохо?
Все двигатели со временем теряют некоторую мощность, но регулярное техническое обслуживание помогает регулировать эту потерю. Однако, каким бы большим или маленьким ни был ваш двигатель, без топлива, воздуха и искры он не выдает никакой мощности. Засоренные топливные форсунки и воздушные фильтры создают проблемы для грузовиков, легковых автомобилей и мотоциклов, а также могут привести к поломке свечей зажигания. Но они не единственные потенциальные виновники отсутствия искры.Иногда проблема со свечой зажигания на самом деле связана с катушкой зажигания.
Как катушка зажигания работает со свечами зажигания? Арчи Стивенс держит новую платиновую свечу зажигания и более старую обычную свечу, которая была установлена в VW Jetta Тукса Туркеля | Джек Милтон / Portland Press Herald через Getty Images
Хотя свечи зажигания и катушки зажигания не одно и то же, они обе являются частью зажигания автомобиля. Или, скорее, часть системы зажигания автомобиля с бензиновым двигателем.В дизельных двигателях нет свечей зажигания, потому что дизельное топливо воспламеняется от сжатия, а не от искры.

Системы зажигания развивались на протяжении десятилетий, объясняет Champion Auto Parts , но в целом они работают одинаково. Есть 2 части: первичное зажигание и вторичное зажигание. Первое вступает в силу, когда вы нажимаете кнопку пуска или поворачиваете ключ. Он замыкает цепь и передает питание от аккумулятора на катушку зажигания и обратно.Это вызывает образование магнитного поля в катушке зажигания.

В этот момент в игру вступает вторичная система зажигания. Как поясняет Advance Auto Parts , точный механизм зависит от того, используете ли вы «обычную» систему с распределителем, более современную систему без распределителя или новейшую систему «змеевик на проушине». Но в результате система зажигания ненадолго прерывает магнитное поле внутри катушки зажигания.

Катушка зажигания – это, по сути, трансформатор с проводом, объясняет Хейнс .Самые простые из них состоят из 2 витков проволоки вокруг железного сердечника. Когда магнитное поле отключается, возникает электрический ток между внутренней и внешней катушками. Это увеличивает напряжение аккумулятора с 12 вольт до 50 000 вольт, сообщает AutoZone , или даже больше.
Катушка зажигания Denso типа “катушка на свече” | Denso
Почему такое высокое напряжение? Потому что это то, что приводит в действие свечи зажигания. Без такого высокого напряжения ток не смог бы пройти через межэлектродный зазор свечи зажигания.Ни скачка тока, ни искры.
Признаки неисправности катушки зажигания и неисправной свечи зажигания
СВЯЗАННЫЙ: Я случайно перекрестил соединительные кабели, вот что случилось
Так как вашему двигателю нужны и свечи зажигания, и катушки зажигания, в случае их отказа автомобиль, грузовик или мотоцикл перестанут работать. Но определить, в чем проблема, бывает непросто. Это потому, что, как объясняет Autoblog , у них есть несколько общих симптомов.

Например, если ваш двигатель начинает пропускать зажигание, теряет мощность или грубо работает на холостом ходу, это может быть признаком неисправной свечи зажигания, сообщает Autoblog .Но эти признаки также могут указывать на неисправную катушку зажигания. Индикатор проверки двигателя также может указывать на то и другое, а также на трудности с запуском двигателя.

СВЯЗАННЫЙ: Есть ли проблемы с аккумулятором для гибридов Toyota RAV4 2019 и 2020 годов?
Раньше, если ваша машина не заводилась, это было признаком неисправности стартера или катушки зажигания. Это потому, что в ранних системах зажигания была только одна катушка зажигания, питающая все свечи зажигания через распределитель, сообщает Haynes .Однако более поздние модели DIS заменили распределитель на комплект катушек и несколько катушек, сообщает CarsDirect . А действующий стандарт «катушка на свече» дает каждой свече зажигания свою собственную катушку зажигания, установленную наверху, поясняет NAPA .
Кроме того, если ваша катушка зажигания неисправна, это означает, что любая вилка, к которой она подключена, также перестает работать должным образом.
Можете починить самостоятельно?

Есть способы диагностики неисправной катушки зажигания, Привод сообщает, независимо от того, какая у вас система зажигания.

Самый простой способ – использовать специализированные искровые тестеры или контрольные лампы, доступные как для дистрибьюторов, так и для современных катушек, Autofella и CarParts report. Они прикрепляются непосредственно к проводке и указывают, когда по ней течет заряд.

СВЯЗАННЫЕ С: Какие инструменты вам нужны в вашем наборе инструментов для обслуживания?
Другой распространенный способ диагностировать проблему – подключить мультиметр и проверить сопротивление внутренней и внешней катушек.Если он выходит за пределы диапазона, указанного производителем, катушку зажигания необходимо заменить. Тем не менее, неисправные катушки могут пройти этот тест. Однако стоит отметить, что плохие свечи зажигания и провода свечей могут повредить катушки, а не только наоборот.

Еще один простой способ проверить катушку или свечу зажигания – это поменять местами детали. Поскольку вам, скорее всего, все равно придется заменить свечи зажигания, подключите подозрительную катушку зажигания к новой свече с новой проводкой.Если он по-прежнему не срабатывает, это катушка. Или просто отключите провода от каждого цилиндра по одному. Если частота вращения вашего двигателя на холостом ходу не меняется, катушка для этого цилиндра выходит из строя.

СВЯЗАННЫЙ: В чем разница между обслуживанием бензиновых и дизельных грузовиков?
К счастью, если в вашем автомобиле есть система «катушка на вилке», заменить катушки не сложнее, чем заменить сами свечи. Более старые конструкции DIS могут потребовать снятия крышки двигателя, сообщает Haynes , но обычно они удерживаются только несколькими винтами.Однако обратите внимание, какой провод свечи зажигания соединяется с какой катушкой, если у вас есть блок катушек. В противном случае вы потеряете угол опережения зажигания двигателя и создадите больше проблем.
Следите за обновлениями MotorBiscuit на нашей странице в Facebook.
катушек зажигания | Провода зажигания
Нас часто спрашивают: «В чем разница между традиционными катушками зажигания и блоками катушек?»
На протяжении десятилетий двигатели внутреннего сгорания полагались на преобразование электрического тока от автомобильного аккумулятора, проходящего через катушку системы зажигания.Затем искра пропускалась распределителем по свечным проводам к свече зажигания, расположенной в каждой головке блока цилиндров. Катушки зажигания преобразовывали низкое напряжение батареи (обычно 12 вольт постоянного тока) в высокое напряжение, необходимое для воспламенения топливовоздушной смеси в цилиндрах двигателя. Катушка была подключена к ротору распределителя, который вращался, создавая импульсную дугу. Распределитель управлял высоким напряжением через крышку и ротор. Опираясь на опережение вакуума или центробежное опережение, точки прерывателя распределителя управляли синхронизацией искры до нужной свечи.
Поскольку синхронизация зажигания очень важна для работы двигателя, в новых легковых и грузовых автомобилях используется датчик, который сообщает блоку управления двигателем (ЭБУ) точное положение каждого поршня. Это позволяет компьютеру автомобиля управлять транзистором, который заменяет точки прерывания и открывает или закрывает ток по мере необходимости. Блок катушек – это набор катушек зажигания, которые преобразуют энергию автомобильного аккумулятора для генерации искры для индивидуального зажигания каждого цилиндра. Пакеты катушек начали заменять менее эффективных дистрибьюторов в транспортных средствах в конце 1990-х годов.Это также позволило удаленно установить катушки зажигания, управляемые компьютером автомобиля. Поскольку в нем нет движущихся частей, блоки змеевиков более надежно доставляют искру в каждый цилиндр для более чистого сгорания.
Поскольку механический распределитель был заменен сигналами с электронным управлением, искра пропускалась через единственную катушку. В большинстве современных 4-цилиндровых двигателей система зажигания с израсходованной искрой посылает искру в противоположные цилиндры одновременно на тактах впуска и выпуска. Один цилиндр находится в верхней мертвой точке и срабатывает на рабочем такте, в то время как цилиндр на такте выпуска позволяет сгоревшим газам сгорания выходить из выхлопной трубы.Двигатели V6 и V8, работающие на противоположных берегах, обычно используют блок катушек с нормально выглядящими проводами зажигания. Вообще говоря, блоки катушек обеспечивают лучшую мощность для современных высокопроизводительных двигателей. Чтобы узнать больше о запасных частях системы зажигания для вашего автомобиля или грузовика, посетите страницу «Провода и катушки зажигания» на веб-сайте E3 Spark Plugs.
Катушка зажигания автомобиля и катушка зажигания в упаковке
Что такое катушка зажигания?
Катушка зажигания является ключевым элементом системы зажигания автомобилей с бензиновым двигателем.Он предназначен для преобразования низкого напряжения батареи (12 вольт) в тысячи вольт (40 кВ), необходимых для создания электрической искры в свечах зажигания. Эта искра используется для воспламенения топливовоздушной смеси в процессе сгорания двигателя.
Возрастающие требования к современным катушкам:
Спрос на современные катушки зажигания возрастает из-за требований более высокого напряжения зажигания и из-за ограниченного пространства в моторном отсеке.
Как одно из ведущих европейских производителей оригинального оборудования (О.E.) поставщиков катушек зажигания, Valeo осваивает различные конструкции и предлагает портфель, включающий все технологии катушек зажигания, доступные на рынке: влажные катушки , компактные катушки (от 1 до 8 выходов), карандашные катушки, катушки с верхним подключением, Рельсовые катушки.
Выбирая Valeo, вы получаете полный ассортимент катушек зажигания с лучшими технологиями.
Причины выбрать катушки зажигания Valeo
Комплексное предложение, охватывающее все технологии, доступные на рынке
Простая замена благодаря кольцу O.E. точная конструкция
Продукция высшего качества для снижения расхода топлива, неисправностей и повреждений
Настоящая техническая поддержка для более эффективного обслуживания
Карандашные катушки
Что такое катушка карандаша?
Разработанные для ограничения потерь энергии между катушкой и свечами зажигания, стержневые катушки работают без проводов зажигания. Карандашные катушки предназначены для использования в ограниченном пространстве и обычно находятся над свечами зажигания.Фактически, их компактный размер позволяет им вставлять прямо в отверстие свечи зажигания. Карандашные катушки подходят для двигателей с рядным расположением цилиндров от 2 до 16 и V-образных двигателей.
Рельсовые бухты
Что такое катушка рельса?
Рельсовая катушка представляет собой сборку из 2 или 4 модулей зажигания в одном корпусе. Бухты рельса упрощают монтажные операции и сокращают количество материалов. В случае повреждения одного модуля зажигания необходимо заменить всю рейку.Рельсовые катушки подходят для рядных цилиндров от 3 до 16 и двигателей V-образного типа. Он устанавливается непосредственно на свечу зажигания.
Компактные катушки
Что такое компактная катушка?
Компактные (или многопроходные) катушки зажигания обеспечивают одну катушку на две пары цилиндров. Например. 2 катушки для 4-цилиндровых двигателей, 3 катушки для 6-цилиндровых двигателей. и 4 для 8-цилиндровых двигателей и так далее. Его конструкция обеспечивает высочайшую плотность энергии, что позволяет снизить массу до 40% по сравнению с катушками зажигания первого поколения.
Подходит для рядных цилиндров от 4 до 16 и V-образных двигателей
Заменяет трамблер
Управляется модулем
Штуцер: необходимы провода розжига
WET змеевики
Что такое влажный змеевик?
Мокрая катушка зажигания – это первое поколение катушек, которое использовалось в транспортных средствах. Его название происходит от используемой изоляционной смолы, которая была изготовлена из масла. Он всегда совмещен с распределителем, и провода зажигания являются обязательными для подключения мокрой катушки к свечам зажигания и распределителю.
Очень простой трансформатор
2 витка провода, одна внутри другой
Железный сердечник
Жидкость для охлаждения / изоляции
Обычные, балластные и электронные
Мощность обычно до 18кВ
Катушки с верхней пробкой
Что такое катушка с верхней вилкой?
Катушка с верхним штепселем предназначена для использования, когда ограниченное пространство не позволяет использовать стержневые катушки и когда требуется катушка с высокой выходной энергией.Верхние свечи устанавливаются непосредственно на свечу зажигания, свободное место над свечой зажигания полезно для очень мощных катушек с высокой энергией искры. Подходит для двигателей с рядным расположением цилиндров от 2 до 16 и V-образных двигателей.
Катушка зажигания
– MagLab
Дамы и господа, запустите двигатели и узнайте о катушке зажигания, одном из ключей повышающего трансформатора (без каламбура) для работы вашего автомобиля.
Электрические, солнечные и альтернативные виды топлива могут быть волной будущего, но на данный момент большинство автомобилей работают на бензине, который они сжигают в двигателе внутреннего сгорания, чтобы преобразовать его в движение.Чтобы горение произошло, нужна искра, которая воспламенит топливную смесь в двигателе. Система зажигания автомобиля спроектирована таким образом, что 12-вольтовая батарея может генерировать очень высокое напряжение, необходимое для создания такого разряда. Сердцем этой системы является устройство, называемое катушкой зажигания .
Эта катушка представляет собой своего рода трансформатор. Трансформаторы передают напряжение из одной цепи в другую либо в виде более высокого напряжения (как в повышающем трансформаторе, примером которого является катушка зажигания), либо в виде более низкого напряжения (понижающий трансформатор).Ключевым принципом работы трансформаторов является электромагнитная индукция: движущееся магнитное поле или изменение стационарного магнитного поля (как в случае с нашей катушкой зажигания) может индуцировать ток в проводе, подверженном воздействию этого поля.
Эта катушка зажигания представляет собой трансформатор импульсного типа. Как и другие трансформаторы, он частично состоит из двух катушек провода, как показано на схеме справа. Оба они обернуты вокруг одного и того же железного сердечника. Поскольку это повышающий трансформатор, вторичная обмотка имеет гораздо больше витков провода, чем первичная обмотка, которая намотана вокруг вторичной обмотки.Фактически, вторичная катушка состоит из нескольких тысяч витков тонкой проволоки, а первичная – всего несколько сотен. В вашем автомобиле это позволяет вырабатывать около 40 000 вольт электричества от скромной батареи, как показано в приведенном ниже руководстве.
Нажмите синюю кнопку Turn On , чтобы замкнуть ножевой переключатель и создать цепь, которая позволяет току (обозначенному красным свечением в цепи) течь в одну из первичных клемм к первичной катушке.Переменный ток (AC) используется в большинстве типов трансформаторов, потому что постоянно меняющееся магнитное поле, которое он создает в первичной катушке, обеспечивает постоянную индукцию во вторичной катушке. В системе зажигания автомобиля, однако, используется постоянный ток (DC) (обеспечиваемый батареей ), потому что идея заключается не в создании устойчивой, непрерывной индукции, а в создании единственной сильной индукции от внезапного обрушения магнитное поле.
По мере того, как ток течет к первичной катушке, вокруг нее, а также вокруг размещенной внутри вторичной катушки создается все более сильное магнитное поле.Если вы нажмете красную кнопку Turn Off , чтобы остановить этот ток, поле внезапно схлопнется, и это быстрое изменение вызовет всплеск тока во вторичной катушке, который вытечет из выходного терминала высокого напряжения , и этого достаточно, чтобы прыгнуть. искровой разрядник в цепи. Эта искра воспламеняет топливную смесь и запускает двигатель.
В этом сценарии есть только одна проблема. Коллапсирующее поле также вызывает меньший выброс (обратная ЭДС) в первичной катушке, создавая второй нежелательный выброс электричества, возвращающегося через один из первичных выводов к переключателю.Чтобы этот скачок не достигал переключателя (и не создавал разрушительной искры в этих точках), в цепь вставлен конденсатор . Этот конденсатор, называемый в системах автоматического зажигания конденсатором, надежно поглощает обратную ЭДС.
Спасибо нашим научным консультантам на этой странице, Джеймсу Энди Пауэллу, главному инженеру-электронику в отделе КИП и эксплуатации MagLab, и Расселу Вуду.
Добавление современного катушечного зажигания к старинному двигателю
Многие люди не осознают, насколько наши старые автомобили ездят и бегают, как старые автомобили.Углеводы могут быть вспыльчивыми, особенно с сегодняшним газом, барабанные тормоза будут гаснуть и тянуть, старые зажигания слабые и изнашиваются, плюс есть вероятность, что здесь и там будут дребезжать некоторые погремушки или шум ветра.
Для многих энтузиастов эти характеристики являются частью очарования путешествия на старом автомобиле. Однако, когда вы отправляетесь в путешествие или действительно планируете проехать километры на своем классическом автомобиле, многие из этих нюансов старых автомобилей следует заменить современными технологиями.
Есть два основных жгута, которые помогают значительно упростить подключение системы Coil-per-Cylinder, чем вы ожидали.Ремень слева подключается к двум ремням катушки (крайний справа), а центральный ремень подключается к распределителю синхронизации и другим аксессуарам, таким как 3-ступенчатый ограничитель оборотов, замедлители шага и многое другое.
В качестве примера можно привести кабриолет Mustang 1965 года Криса ДеВилье. Пару лет назад он решил, что покончил с привередливыми карбюраторами и установил систему дроссельной заслонки Atomic EFI от MSD для заправки 289. Следующее обновление включало трансмиссию AODE и передние дисковые тормоза, которые действительно улучшили общую управляемость и удовольствие от вождения. его пони-кар с откидным верхом.
Следующим обновлением, которое решил Крис, было обновление системы зажигания, и вместо того, чтобы идти обычным путем с новым распределителем, катушкой и коробкой зажигания, он повысил ставку с новой системой прямого зажигания MSD с катушкой на цилиндр, точно так же, как любой современный маслкар доступен. Временная кривая контролируется электронным способом на основе установленных вами параметров или давления в коллекторе, а также имеются расширенные функции, включая двухступенчатый ограничитель оборотов, ступенчатое замедление или замедление запуска, возможности сбора данных и многое другое.
Комплект DIS основан на компактном контроллере (меньше, чем ваша средняя коробка CDI), восьми катушках типа LS3 и корпусе распределителя, который обеспечивает сигнал синхронизации кулачка и сигнал запуска для запуска каждого цилиндра. Ремни для полной установки поставляются вместе с набором сверхпроводящих проводов для свечей зажигания, так как вы будете устанавливать восемь новых катушек.
Установка была очень простой, так как большую часть времени мы потратили на прокладку основного жгута после установки коробки зажигания под приборной панелью.Крис уже изготовил крепления катушек к набору клапанных крышек, так что нужно было подключить только жгут проводов и провода вилки. Корпус распределителя имеет очень низкий профиль и действительно улучшил внешний вид двигателя без извивающихся проводов.
После того, как все компоненты были размещены, программное обеспечение MSD View было загружено и открыто на ПК под управлением Windows. Отсюда вы можете программировать столько, сколько вам удобно. Поскольку Крис Мустанг – это в первую очередь круизер выходного дня, была построена базовая временная кривая, и он планирует воспользоваться функцией защиты от перегрева, которую предлагает система зажигания.Есть множество других настроек, включая синхронизацию на цилиндр, функцию задержки запуска, которая помогает быстрее сойти с конвейера, не говоря уже о возможности записывать данные для просмотра после гонки!
Для этого круизера современная кривая времени и ограничитель оборотов были долгожданными обновлениями, и приятно, что для разнообразия не пришлось возиться с распределителем, катушкой и проводами. Автомобиль начинает чётко, на холостом ходу плавно (еще раз спасибо за расширенный контроль времени), и есть доступные опции, которыми Крис воспользуется в своих интересах, поскольку его Мустанг продолжает совершенствоваться и обновляться.
Что касается шестерен дистрибьютора Ford, то здесь были обновления, изменения и полная неразбериха.
