Какое давление должно быть в топливной рампе ВАЗ-2110 8 клапанов
Автомобиль: ВАЗ-2110.
Спрашивает: Усякула.
Суть вопроса: какое минимальное давление может быть в топливной рампе на ВАЗ-2110?
Всем привет. Машина на холодную заводится нормально, но проходит немного времени и начинает подтраивать. При резком разгоне подтупливает. Бензонасос я снимал, чистил сеточку, она была не грязная. Гудит он нормально на звук.
Хочу померить давление в топливной рампе. Какое минимальное давление должно быть в ней, чтобы автомобиль ещё ехал и разгонялся? У меня ВАЗ-2110 8 клапанов.
Содержание
- 1 Нормы давления
- 2 Как померить давление
- 3 Самодельный манометр
- 4 Алгоритм замера
- 5 Видео о замере давления в топливной рампе ВАЗ-2110 (8 клапанов)
Нормы давления
Минимально допустимое — 2.5 kg/cm2
- На выключенном двигателе — 2,8-3,2 kg/cm2.
- На заведённом автомобиле — не менее 3,2 kg/cm2
- При выключенном регуляторе давления топлива на оборотах 3 000 — около 5 kg/cm2
При выключении двигателя давление должно плавно падать, если падает резко, то требуется замена регулятора давления топлива.
Минимально допустимое давление около 2 kg/cm2. При нём двигатель уже будет работать не стабильно, но ездить можно.
Как померить давление
Для измерения давления в топливной рампе вам потребуется специальное устройство — топливный манометр. Оно стоит недёшево.
Лучше обратиться в сервис. Но если вы хотите всё-таки попробовать сделать это сами, то вот точный алгоритм действий.
Самодельный манометр
Вам потребуется:
- шланг (8 мм)
- манометр (любой, в сантехнике самые дешёвые, советские)
- два хомута (8-12 мм)

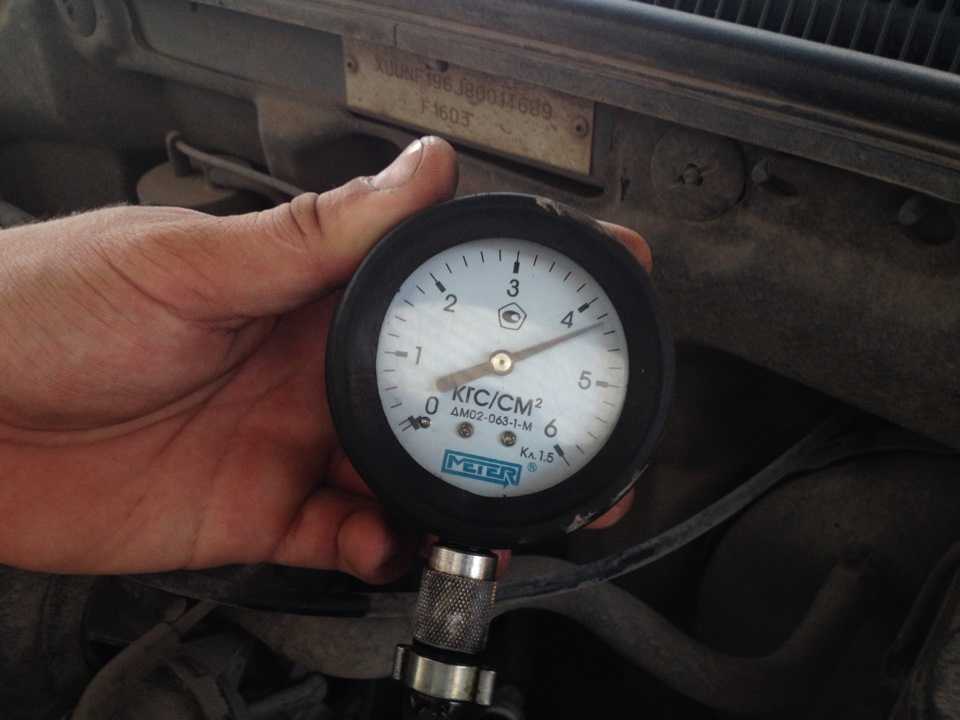

Самый простой вариант манометра для измерения давления в топливной рампе.
Алгоритм замера
Для начала необходимо сбросить давление в топливной системе. Для этого необходимо:
- либо сняв задний диван, отсоединить фишку питания бензонасоса
- Общее расположение
- Модуль бензонасоса выглядит так.
- Фишка питания бензонасоса.
- либо в дополнительном монтажном блоке демонтировать предохранитель, который отвечает за бензонасос.
- Дополнительный блок спрятан в глубине автомобиля
- Обозначен стрелочкой.
Теперь можно приступать.
- Снимаем декоративную крышку двигателя.
- Крышка не снята.
- Крышка снята.
- Крышка горловины.
- Сбоку находим колпачок на топливной рампе.
Откручиваем эту крышку.
- Подключаем питание к топливному насосу. И пробуем завести двигатель.
Один включает зажигание, второй смотрит.

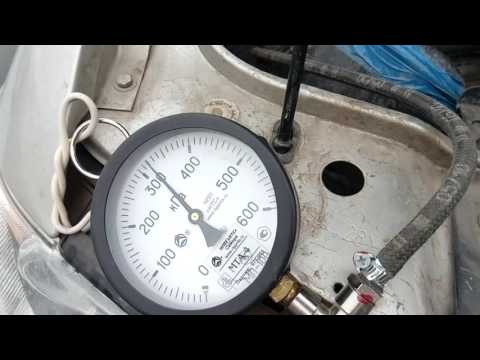

Видео о замере давления в топливной рампе ВАЗ-2110 (8 клапанов)
Смотрите это видео на YouTube
Давление топлива. Как его замерить и какое оно должно быть
Автор Андрей На чтение 12 мин Опубликовано Обновлено
Содержание
- Система рециркуляционного типа топливоподачи
- Система тупикового типа топливоподачи
- Регулятор давления топлива
- Как регулируется давление в системах топливоподачи тупикового типа (без обратки)?
- Какое давление топлива у Шевроле Лачетти
- Проблемы с давлением топлива
- Как замерить давление топлива
- Как замерить давление топлива. Видео
Рассмотрим такую интересную тему, как давление топлива в инжекторных автомобилях и его влияние на работу двигателя в разных режимах.
Так что же такое давление топлива?
Не всё так просто, как кажется на первый взгляд!
Любая диагностика двигателя должна начинаться с грамотного замера давления топлива. Это аксиома.
Не буду голословно описывать влияние давления топлива на работу двигателя, думаю это и так понятно, а пойдём дальше к фактам и законам физики.
К системе подачи топлива относятся все те элементы, которые необходимы для перемещения топлива из топливного бака к форсункам.
Топливо забирается из бака электрическим топливным насосом и под избыточным давлением подаётся в топливную рампу. Рабочее давление и производительность топливного насоса подобраны таким образом, чтобы обеспечить надежную работу двигателя на всех режимах работы. Регулятор давления топлива обеспечивает отвод некоторого количества топлива назад в топливный бак, что позволяет поддерживать необходимое давление топлива для работы топливных форсунок.
В нашем с Вами мире существует два основных способа доставлять топливо из бензобака к инжекторному двигателю — рециркуляционного и тупикового типа (с обраткой и без обратки).
А вообще, почти каждый автопроизводитель имеет в своём ряду модели как с системой рециркуляционного типа, так и с системой тупикового типа, будь-то Ваз или Mitsubishi.
Система рециркуляционного типа топливоподачи
1 — штуцер для проверки давления топлива, 2 — топливная рампа, 3 — крепление трубопровода, 4 — регулятор давления топлива, 5 — топливный модуль, 6 — топливный фильтр, 7 — возвратная магистраль, 8 — подающая магистраль, 9 — форсункиВ этой системе топливо из бака подаётся топливным насосом через фильтр к топливной рампе, а излишки через регулятор давления отводятся по возвратной магистрали обратно в бак. Регулятор поддерживает давление в пределах 2,8 — 3,2 бар (1 бар = 0,98692 атм.). Именно в пределах! Дальше это обсудим.
Система тупикового типа топливоподачи
1 — штуцер для проверки давления топлива, 2 — топливная рампа, 3 — форсунки, 4 — топливопровод, 5 — топливный бак, 6 — топливный насос, 7 — топливный фильтрКак видно из рисунка, в системе тупикового типа топливоподачи нет обратной сливной магистрали.
Казалось бы, на этом все различия закончились, но это не так. Эти две системы кардинально различаются по принципу работы. В том числе и по регулированию давления топлива. В данной системе регулятор давления установлен в топливном модуле внутри бензобака и поддерживает постоянное давление топлива, равное 4-ём барам. Без каких-либо пределов, а ровно 4 бара! Об этом дальше.
Примечание. На разных авто данное давление может немного отличаться. Например, составлять 3.8 бар. Но ключевая особенность — это то, что давление постоянно.
Регулятор давления топлива
Зачем регулировать давление топлива? Именно регулировать?
Забегая вперёд, скажу, что настоящий регулятор давления топлива устанавливается только в системах рециркуляционного типа. В системах тупикового типа, он хоть и называется регулятором, но на самом деле ничего не регулирует. Я бы его назвал ограничителем с обратным клапаном.
Ну пока разберёмся, зачем же всё-таки регулировать давление топлива.
Самое большое влияние регулирование давления топлива оказывает на работу двигателя в переходных режимах, особенно в момент нажатия педали газа и переходе с режима холостого хода в режим нагрузок. Некоторые скажут, что это и так понятно, мол, нагрузка возрастает и, соответственно, нужно больше топлива. Это утверждение верно только от части и никак не относится к регулированию давления топлива. Ведь можно влупить 4 атмосферы и форсункам хватит давления на любых режимах. Зачем же тогда регулировать? Давайте разберёмся.
Для правильного смесеобразования ЭБУ управляет временем открытия форсунок, но никак не количеством топлива. ЭБУ просто физически не может видеть этого количества. Из этого следует, что, как хочешь, но нужно сделать постоянную зависимость между временем открытия форсунки и количеством топлива, прошедшим через форсунку за это время. Другими словами, за одну миллисекунду всегда и при любых условиях через форсунку должно пройти одно и тоже количество топлива! А что этому мешает?
А мешает этому постоянно меняющееся давление во впускном коллекторе.
Ведь форсунка подаёт топливо именно во впускной коллектор.
Все мы знаем, что на холостом ходу в коллекторе очень сильно падает давление — до 30 кПа. А нормальное атмосферное давление составляет 100 кПа. Иными словами, в коллекторе создаётся очень большое разрежение.
А теперь представим такую ситуацию. Двигатель работает на холостом ходу, ЭБУ открывает форсунку на 2 мс. Из-за того, что в коллекторе большое разрежение, то топливо из форсунки буквально высасывает! При нажатии на педаль газа под нагрузкой, давление в коллекторе резко возрастает и топливо из форсунки уже не высасывает, а просто брызгает под давлением. Давление и время открытия форсунки, допустим, в обоих случаях одинаковое. Что же получается? А получается то, что на холостом ходу топливо из форсунки выходит под действием разрежения + давление в рампе, а при открытой дроссельной заслонке при нагрузке — только под давлением в рампе.
Очевидно, что при одном и том же времени открытия форсунки, на холостом ходу через неё пройдёт большее количество топлива, чем при открытой дроссельной заслонке и нагрузке на мотор.
Это как открыть водопроводный кран на одну минуту, но в одном случае просто набирать воду в ведро, а во втором сделать это при помощи мощного насоса. Естественно, во втором случае воды мы наберём больше за одно и то же время. Думаю понятно.
Так вот, как это отразится на работе двигателя? При нажатии на педаль акселератора, двигателю необходимо больше топлива для развития мощности, а мы даём ему, наоборот, меньше и получается провал при нажатии педали газа!
Что же делать? Выход в том, что нужно регулировать давление топлива относительно давления во впускном коллекторе. То есть, разница между давлением во впускном коллекторе и топливной рампе должна быть всегда и при любых условиях постоянной! Регулятор давления топлива поддерживает постоянный перепад давления на форсунках (разницу между давлением топлива и разряжением во впускном коллекторе) при изменении разряжения во впускном коллекторе. В противном случае, если эта разница будет меняться, то при одном и том же времени открытия форсунки количество топлива будет изменяться, в соответствии с величиной разрежения во впускном коллекторе двигателя.
Как видно, давление топлива меняется, но всегда остаётся одинаковым по отношению к разрежению во впускном коллекторе! Другими словами, вместо стрелок можно представить форсунки и получается, что на них всегда одинаковый перепад давления.
Вот тут и играют роль пределы давления топлива 2,8 — 3,2 бар. Некоторые их путают с допустимыми пределами. И при измерении давления топлива, получая, допустим, 3,2 бара при работе двигателя на холостом ходу, считают, что улаживаются в допустимые «пределы». Хотя на холостом ходу должно быть 2,8 бар, при резком нажатии педали газа должно быть 3,2 бар, так как разрежение перестаёт действовать на форсунку и нужно это компенсировать увеличением давления.
Вот поэтому он и называется — регулятор давления топлива.
Внутреннее пространство регулятора давления топлива обычно разделено диафрагмой на две камеры: воздушную камеру с пружиной и топливную камеру. Топливо, подаваемое топливным насосом, поступает в топливную камеру регулятора давления.
Под действием давления топлива на диафрагму, клапан перемещается вверх до тех пор, пока не наступит равновесие между давлением топлива с одной стороны и силой упругости пружины и давления воздуха во впускном коллекторе с другой стороны. Избыточное топливо возвращается в бак через клапан. Камера с пружиной соединяется вакуумным шлангом с впускным коллектором двигателя.
Как регулируется давление в системах топливоподачи тупикового типа (без обратки)?
А никак. Здесь применено другое решение.
В топливном модуле внутри топливного бака находится обратный клапан с ограничителем давления до 4 бар
В пособиях по ремонту и авто литературе почему-то упускают этот факт, а чаще, вообще, пишут неправду, вводя в заблуждение автовладельцев. В системе тупикового типа давление всегда выше, чем в системах с рециркуляцией и у него нет «пределов» — оно всегда постоянно!
Зачем выше давление? В системах с рециркуляцией топливо перекачивается по кругу и бензин циркулирует постоянно, охлаждая топливную рампу.
Если не будет охлаждения, тогда топливо в рампе может закипеть!
А как мы знаем из уроков физики, при повышении давления — у жидкостей повышается температура кипения. Вот для этого и повышают давление в системах топливоподачи «без обратки».
Поэтому, если в сервисе замерили давление топлива на Вашем автомобиле с системой тупикового типа и оно составило 3 атм., а Вам рассказывают, что давление в норме и топлива хватит, то уматывайте с этого сервиса, как можно быстрее.
Важно понимать, что такое давление необходимо не столько для достаточности топлива (двигатель и при 2,5 атм. будет работать), сколько для предотвращения его закипания! А если топливо закипит, то о нормальной работе двигателя можно забыть.
Какое давление топлива у Шевроле Лачетти
В литературе и на сайтах по ремонту Шевроле Лачетти указывается, что давление топлива в данном автомобиле составляет 2,8 — 3,2 бар. Я не знаю, как и чем они измеряют, а может и не измеряют вовсе, а перепечатывают друг у друга, но в моих измерениях на всех авто всегда норма — 4 бара и никак иначе.
Такое же давление топлива и на других авто с тупиковой системой топливоподачи, например, Шевроле Авео и многих других, включая ВАЗы с системой без обратки. И на разных режимах работы двигателя оно не изменяется!
А как же тогда быть с разрежением во впускном коллекторе и количеством топлива?
Для этих целей в прошивку электронного блока управления двигателем вводится дополнительный параметр — коррекция времени впрыска
Как только мы нажимаем на педаль газа и в коллекторе возрастает давление, ЭБУ мгновенно применяет коррекцию. В этот момент впрыск рассчитывается уже по формуле длительность впрыска + коррекция времени впрыска. В нашем примере это 2мс + 0,7мс = 2,7мс.
То есть, за счёт небольшого увеличения времени впрыска в этот момент, количество топлива через форсунку пройдёт одинаковое, что в режиме холостого хода, что во время нажатия педали газа.
Некоторые путают этот параметр и считают, что так ЭБУ добавляет топлива при разгоне. Это в корне не так.
Коррекцией времени впрыска ЭБУ на самом деле не даёт уменьшится количеству топлива, проходящему через форсунку за 1мс из-за резкого повышения давления во впускном коллекторе!
Проблемы с давлением топлива
Представим, что топливный насос износился и не может создать давление в 4 бара или ограничитель давления прохудился и также не держит давление в 4 бара. Допустим, давление не поднимается выше 2,5 бар. В таблицах прошивки ЭБУ есть чёткий алгоритм действий, при каких условиях производить ту или иную коррекцию времени впрыска. Но ЭБУ не видит, что давление не 4 бара, а всего 2,5 и продолжает делать свою работу по вписанным в таблицы алгоритмам. А из-за пониженного давления в рампе через форсунки проходит меньшее количество топлива, чем положено. Соответственно, и во время коррекции времени впрыска, топлива будет проходить недостаточно за то время, которое даёт ЭБУ. Так мы получим провал во время нажатия педали газа.
Представим обратную ситуацию. Регулятор или ограничитель давления заклинили в открытом положении.
Давление возросло и стало выше положенного. Это тоже не есть хорошо. Это приведёт к рывкам в переходных режимах, перерасходу топлива. Такие же симптомы и при негерметичности форсунок.

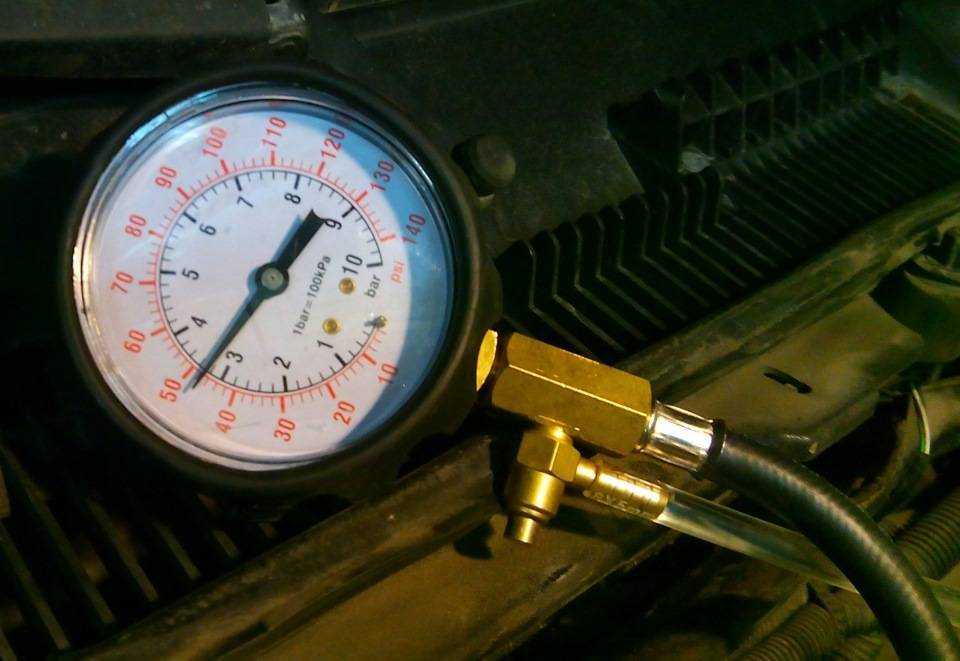

Как замерить давление топлива
Замерить давление топлива совсем не сложно. Те, кто не любит пачкать руки, может это сделать на проверенном СТО с адекватными специалистами.
А те, кто любит всё делать сам, может собрать устройство из обычного манометра и шлангов или купить специальный комплект для измерения давления топлива, давления масла и ещё много чего
В нём имеется много переходников под различные автомобили. Но под Шевроле Лачетти 1.6 нет ни в одном комплекте. Почему? Потому что и здесь экономия на мелочах взяла верх. Сэкономили, не установив копеечный штуцер с золотником в рампу для проверки давления топлива.
Поэтому, чтобы замерить давление топлива на Шевроле Лачетти, необходимо врезаться через тройник либо на входе в рампу
Либо в возвратную магистраль на топливном модуле под задним диваном
В качестве тройника можно использовать тройник топливной системы инжекторных ВАЗов
Сбрасываем давление топлива.
Как это сделать подробно изложено в статье Замена топливного фильтра Шевроле
Снимаем топливопровод со штуцера топливного модуля.
На штуцер одеваем тройник. К центральному штуцеру тройника подключаем шланг от манометра, а к боковому штуцеру нужно подключить отключенный топливопровод возвратной магистрали.
Топливопровод просто так к боковому штуцеру не подключишь. Для этого нужен переходник. Его роль отлично играет штуцер от топливного фильтра. Его необходимо отрезать и шлангом соединить с боковым штуцером тройника

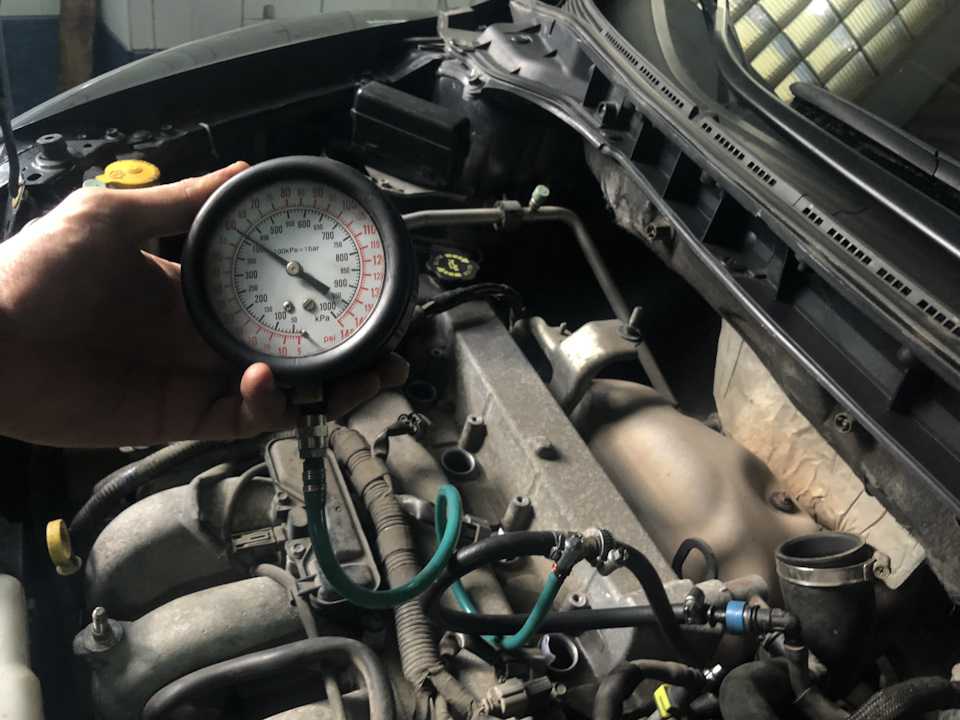

Получается что-то типа такого
1 — к манометру, 2 — возвратная топливная магистральНеобходимо несколько раз включить/выключить зажигание, чтобы насос накачал необходимое давление и запустить двигатель. Давление должно быть 4 бара и не изменяться, чтобы Вы не делали с двигателем
Примечание. Допускается изменение давления при резких прогазовках, но не более чем на 0.1-0.2 бара
Более подробно про замер давления топлива на Шевроле Лачетти изложено на странице Замер давления топлива.
Там также подробно описан процесс изготовления устройства для измерения давления и замер производился возле рампы.
Также стоит отметить, что после остановки двигателя, давление не должно сразу падать. Это значит, что обратный клапан исправный. Если у Вас двигатель не всегда запускается с первого раза, тогда уделите обратному клапану особое внимание.
А на автомобилях с рециркуляцией и регулятором давления топлива, значения манометра должны изменятся с 2,8 бар на холостом ходу до 3,2 бара при нажатии на педаль газа или при снятии вакуумного шланга с регулятора давления. При остановке двигателя, давление также не должно сразу падать.
К слову, манометр можно купить в любом строительном магазине. Лучше брать со шкалой 6 бар.
А учитывая небольшую себестоимость данного самодельного устройства, то считаю, что оно должно быть в гараже любого автолюбителя-самоделкина.

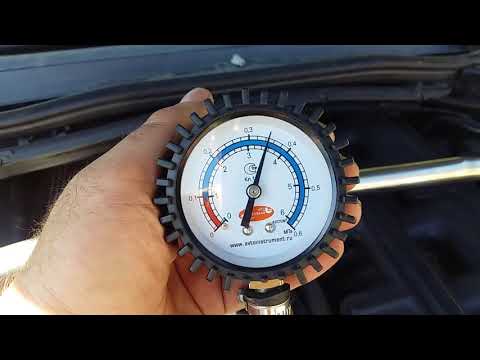

Как замерить давление топлива. Видео
Более подробно о замере давления топлива смотрите на видео
https://youtu.
be/gzQhSU_AhIk
По теме:
Как проверить и промыть форсунки
Бензонасос Лачетти. Замена фильтра «сеточки»
| Последние новости Датчики топливной рампы (FRS) Что необходимо знать техническому специалисту о диагностике/тестировании и замене датчика давления в топливной рампе на дизельном двигателе Common Rail и бензиновом двигателе с непосредственным впрыском. Типичное место для FRS: Примечание: На изображении выше показано, что датчик расположен на одном конце топливной рампы CRD. Из-за разнообразия топливных рамп CRD. (CRD) Функция датчика. FRS, как правило, представляет собой датчик пьезорезистивного типа, который отслеживает давление топлива в топливной рампе как изменяющееся напряжение, которое используется PCM как часть расчета для управления % рабочего цикла для соленоида управления давлением в рампе (или топлива). дозирующий соленоид или клапан управления всасыванием) для поддержания соответствующего давления в рампе при любых условиях движения. (текущие системы CRD теперь достигают максимального давления более 200 МПа). Работа датчика: PCM подает стабилизированное напряжение 5 В на сигнальный провод датчика. Значение сопротивления датчика создает изменение напряжения на сигнальном проводе в соответствии с изменением давления в топливной рампе. Типичное ожидаемое напряжение CRD: Пример системы Bosch EDC 16. Типовое напряжение сигнала от датчика давления в рампе:
Влияние неправильного давления в топливной рампе или неисправного датчика давления в топливной рампе CRD на автомобиль :
Неправильный сигнал давления топлива для условий движения приводит к срабатыванию сигнальной лампы и обычно регистрирует коды неисправностей.
Без точных сигналов давления в рампе PCM не может контролировать давление в рампе в соответствии с требованиями, и одним из результатов являются трудности с запуском.
Во время разгона давление в рампе должно быстро увеличиваться, чтобы обеспечить подачу форсунками нужного количества топлива. К сожалению, при неправильном контроле давления в рампе этого повышения давления может не произойти.
Это может произойти из-за колебаний давления в рампе или из-за недостаточного или экстремального давления для условий движения.
Несоответствие давления в рампе может привести к неправильным смесям и различному увеличению расхода топлива. Это вызовет резкие колебания уровней выбросов. Осторожно: Если необходимо заменить FRS, важно соблюдать «все соответствующие меры безопасности», поскольку давление в топливной рампе может быть экстремальным. Коды ошибок: Два распространенных кода ошибки, относящиеся к датчикам топливной рампы на CRD, которые могут быть зарегистрированы: P0193 — Цепь датчика топливной рампы, высокий уровень входного сигнала. PCM обнаружил, что давление топлива не находится в заданном диапазоне. P0087 — Слишком низкое давление в топливной рампе. Как правило, проблема с системой подачи топлива, которая приводит к слишком низкому давлению. Несмотря на то, что давление в рампе GDI (непосредственный впрыск бензина) отличается от систем CRD, функция датчика давления в рампе аналогична. Типичное давление в рампе для системы GDI может быть:
Ассортимент датчиков Premier Auto Trade Sensors включает датчики топливной рампы (FRS) от ведущих мировых производителей, охватывающие почти 200 000 транспортных средств в Австралии и Новой Зеландии. Когда вы поставляете и устанавливаете продукцию от Premier Auto Trade, вы можете рассчитывать на продукт, разработанный и протестированный в соответствии со спецификациями производителя автомобиля, предлагающий оригинальную форму, посадку и функциональность. Premier Auto Trade распространяет продукцию по всей Австралии через сеть специализированных реселлеров и ведущих автомобильных групп. | Последние новости Принудительная вентиляция картера (PCV) и маслоотделители Дизельные насосы Common Rail (HDP) Датчик температуры выхлопных газов (EGT) Хомуты для шлангов Датчики MAP (абсолютное давление в коллекторе) Электрические водяные насосы с широтно-импульсной модуляцией 9000th (ШИМ) Датчики массового расхода воздуха (горячая проволока/пленка) Замена бензиновых топливных форсунок Электронные дроссельные заслонки (TBO) Системы двойного впрыска бензина – Технический совет Датчики скорости вращения колес – больше, чем просто ABS PAT расширяет диапазон датчиков выбросов Обновление линейки инжекторов PAT Racing & Performance Катушки не катушки! Ассортимент ICON SERIES расширяется Работа датчиков уровня и температуры масла Симптомы неисправности датчиков температуры воздуха Тестирование датчиков MAP Насос TI Automotive Mustang Performance Новый ассортимент хомутов ICON SERIES Новые диапазоны датчиков премиум-класса Проблемы с реле на автомобиле Испытательное оборудование и инструменты Датчики топливной рампы (FRS) Неисправность вторичного зажигания (CAM) Проверка соленоидов электрических клапанов (EVS) Электронные дроссельные заслонки Высокопроизводительные топливные элементы и расширительные баки Поиск неисправностей регуляторов давления топлива (FPR) Проверка исполнительных механизмов регулируемого распределительного вала (VCA) Проверка датчиков положения педали акселератора (APS) Диагностические датчики угла поворота коленчатого вала (CAS) Регуляторы и датчики производительности Дифференциальные датчики скорости вращения колес (WSS) Датчики массового расхода воздуха — термопленка Механические топливные насосы (MFP) Шланги серии ICON0 Датчики (PMS) Высокопроизводительные топливные форсунки Топливные форсунки (GDI) Денсо зажигания. Переключатели усилителя рулевого управления Датчики температуры охлаждающей жидкости (CTS) Регулируемые впускные коллекторы (VIM) и впускные регулирующие клапаны (ICV) Датчики уровня масла (OLS) Датчики положения дроссельной заслонки (TPS) Датчики температуры воздуха (ATS) Зажигание – конденсаторы, контактные группы, крышки распределителей и роторы Аксессуары топливной системы (FSA) Датчики абсолютного давления (MAP) Реле Датчики и датчики Холла (HAL) Датчики топливной рампы (FRS) Датчики скорости (SPS) Новая линейка топливных насосов серии ICON Новая линейка шлангов серии ICON Расширение диапазона производительности продолжается PAT расширяет ассортимент кислородных датчиков PAT расширяет присутствие на рынке послепродажного обслуживания автомобилей Оборудование и инструменты Электрические топливные насосы (EFP) Электромагнитные клапаны (EVS) Модуль датчиков угла наклона CAM (CAM) 8009 900 Компоненты для обслуживания форсунок Датчики температуры выхлопных газов (EGT) Корпуса дроссельных заслонок Датчики детонации Катушки зажигания Топливные форсунки (бензиновые) Приводы изменения фаз газораспределения (VCA) Масляные клапаны Датчики положения педали акселератора (APPS) Клапаны рециркуляции отработавших газов (EGR) Перемещение распределительного центра в Сиднее Датчики скорости вращения колес (WSS) Высокое напряжение зажигания -g8 Комплекты проводов (ILS)Клапаны управления всасыванием (SCV) Датчики массового расхода воздуха (MAF) Датчики угла поворота коленчатого вала (CAS) Регуляторы давления топлива (FPR) Датчики давления масла Датчики кислорода в отработавших газах Подсветка выключателей стоп-сигналов Распределители зажигания Дизельные топливные форсунки Common Rail (CRD) Регулятор холостого хода Открытие нового распределительного центра в ADELAIDE New DARWIN Новый каталог топлива от Premier Auto Trade Расширение ассортимента воздушных фильтров BMC 4WD Новый ассортимент топливных форсунок MVP PAT Разработка программ по запросу Новая упаковка премиум-класса для PAT Новые линейки продуктов, выпущенные PAT Расширение ассортимента испытательного оборудования PlusQuip Adelaide Другие европейские детали от Premier Auto Trade Новый тестер тока предохранителя PlusQuip PAT Накачан! Катушки не катушки! Новый тестер PlusQuip Electronic EGR, корпуса дроссельной заслонки и исполнительного механизма Новое поколение высокопроизводительных продуктов! Новые комплекты катушек зажигания и проводов Запуск программы датчиков скорости вращения колес Запуск программы Premier Ignition Leads Катушки зажигания — катушки не катушки! Запуск тестеров аккумуляторов PlusQuip Premier Auto Trade Supporting Local Racing Овальная труба Airbox (OTA) для приложений 4WD от BMC Air Filters Воздушные фильтры BMC ТЕПЕРЬ ДОСТУПНЫ в Premier Auto Trade Катушки зажигания Premier MAP-013 и KNS-021 снова в наличии Воздушный фильтр BMC сотрудничает с Premier Auto Trade Premier Auto Trade открывает дистрибьюторский центр в Южной Австралии Модельный ряд датчиков кислорода Direct Fit 700 Автомобильные электромеханические реле Типы / Неисправности / Диагностика Запуск инструментов и оборудования PlusQuip Комплект для ремонта топливопровода PlusQuip Комплект для обслуживания топливных форсунок PlusQuip E85 High Performance with Premier Auto Trade Тестирование систем рециркуляции отработавших газов (часть 2) Новый топливный модуль и катушка зажигания Delphi Компоненты для обслуживания топливных форсунок от Premier Auto Trade Older News . |
В некоторых более ранних и более поздних системах CRD используется устройство регулирования давления, управляемое PCM, на другом конце топливной рампы.
Постоянное питание 5 В и заземление завершают распиновку.
Датчики давления выхлопных газов (EPS)
.Давление и объем топлива
Во времена механические топливные насосы. Чем быстрее вращался двигатель и чем выше уровень топливные баки упали, больше топлива стало доступно для контуров в карбюратор.
В качестве топлива впрыск взял верх, первые цепи электрического топливного насоса были просто реле и предохранитель на стороне питания и замок зажигания на стороне управления. Контроль превышение давления топлива осуществлялось аналоговым регулятором, настроенным на нагрузки с вакуумным сигналом.
Топливный насос работает при полном напряжении батареи независимо от нагрузки на двигатель. Это не хорошо для жизни любого электрического насоса, и это вызвало значительный шум внутри автомобиль. Также требовалась обратка к топливному баку, которая представляла много трудностей для системы EVAP для обнаружения малых и больших утечек.
Самый ранний
попытка увеличить срок службы топливного насоса заключалась в установке ряда балластных резисторов.
При изменении нагрузки на двигатель резистор переключался. Это сработало
очень похоже на резисторный контроллер двигателя для двигателя вентилятора.
Регулятор на топливной рампе контролировалось не только давление топлива, но и объем, управление подачей топлива с помощью диафрагмы, пружин и вакуума.
Главный сдвиг произошел, когда топливные насосы стали управляться напряжением широтно-импульсного модуля. Топливный насос приводится в действие сигналом, который изменяет мощность для управления скоростью двигателя и давлением, подаваемым в топливную рампу во время рабочего цикла. Рабочий цикл — это измеренный период времени, за который сигнал завершает цикл включения и выключения, выраженный в процентах. На некоторых автомобилях процент можно просмотреть с помощью сканирующего прибора.
Водитель
для этих цепей топливного насоса обычно является частью модуля управления двигателем. Как
Изменяются нагрузки двигателя и топливная коррекция, рабочий цикл увеличивается или уменьшается.
Производители переместили драйвер топливного насоса в модули в задней части автомобиля. Некоторые производители перенесли управление насосом на задний электронный модуль; некоторые переместили его в специальный модуль топливного бака, который также выполняет управление EVAP.
Поскольку управление топливным насосом переместилось в модули, коды для топливных насосов стали более распространенными. Некоторые из наиболее распространенных кодов, которые вы увидите, – это коды цепей топливного насоса. Обычно они указывают на то, что цепь разомкнута или напряжение слишком высокое или низкое, что указывает на короткое замыкание или высокое сопротивление в цепи. Некоторые из этих кодов являются общими, но если модуль отделен от модуля управления двигателем, вы можете иметь дело с кодами, специфичными для производителя.
Модуль
который управляет топливным насосом, обычно ищет данные PID от двигателя.
Данные PID для давления топлива могут иметь решающее значение при диагностике топливного насоса.
и может избавить техников от вытаскивания манометра топлива и
различные фитинги для соединения. Кроме того, на некоторых автомобилях устранен
контрольный порт на топливной рампе. Но как узнать, что датчик давления топлива
плохой?
Датчик давления топлива обычно имеет три провода и работает от пяти вольт. Как давление топлива увеличивается, сопротивление изменяется. Сенсорные мониторы давление в топливной системе и производительность насоса. Если датчик не получив чистые пять вольт, изменится напряжение на стороне сигнала. На некоторых системы, это может привести к тому, что показания давления будут ниже, чем обычно, и создастся некоторые коды производительности топливного насоса.
Наблюдение за
PID давления топлива во время тест-драйва может дать техническим специалистам представление о
исправность помпы. Если давление резко падает при ускорении, это может
быть признаком неисправности насоса. Давление не должно сильно меняться во время
различные нагрузки и обороты двигателя.
Это связано с тем, что насос отвечает за
обеспечивая правильный объем, в то время как давление остается прежним. Давление топлива
для большинства транспортных средств должно оставаться в диапазоне от 5 до 10 фунтов на квадратный дюйм. Но, техники должны сделать
обязательно посмотрите в сервисной информации технические характеристики.
Другие данные PID, используемые для регулирования топливного насоса, включают в себя датчики положения двигателя. Дополнительными данными, используемыми для управления насосом, могут быть нагрузка двигателя и топливо. требования. Цель этих датчиков – обеспечить правильное количество давление топлива в топливной форсунке, поэтому, когда топливная форсунка открывается, она стреляет точное количество топлива в цилиндр с правильной формой распыления.
Обнаружение, если
есть проблема с давлением топлива, вызванная насосом, который не производит
правильное давление и объем можно увидеть в нескольких данных PID, таких как
давление топлива и топливная коррекция.
