Как телевизионный кабель провести по квартире: прокладка и разводка ТВ кабеля

Прокладка тв кабеля в квартире

Главная » Статьи » Прокладка тв кабеля в квартире

Прокладка телевизионного кабеля в квартире ⋆ Прорабофф.рф

Зачастую, при проведении в доме работ по прокладыванию линии электропередачи, одновременно ведут работы по прокладыванию кабеля для ТВ. Это позволяет произвести монтаж минимальными усилиями и приносит ощутимую экономию во времени.

Ведь кабель для ТВ укладывается одновременно с кабелем электрическим и в те же самые проделанные штробные отверстия или кабель-канал, и не стоит опасаться их совместного пролегания при укладке. Оплетка для ТВ кабеля выполняется из качественного материала и дополнительно поверх него производится укладка экрана из фольги. Поэтому соседство с силовыми кабелями электрических проводов не сможет оказывать помехи для приема сигнала для ТВ.

Для того чтобы ваши ТВ — приемники принимали сигнал без помех, следует изначально выбирать качественный кабель для ТВ. Желательно, чтобы сечение данного вида кабеля было не менее 0,1 сантиметра и имело как минимум один защитный слой из материала с покрытием из фольги. Но если вы в дальнейшем планируете подключить спутниковую антенну, или изначально заинтересованы в приеме более качественного сигнала, то лучше будет сразу провести монтаж кабеля более крупного сечения и защитным слоем из двойного экрана отражающей фольги.

Способы прокладки кабеля

А в остальном прокладывание кабеля для приема ТВ — сигналов ничем не отличается от прокладывания кабеля или проводов для ведения сети электропередач. Точно также провод или кабель для ТВ можно смонтировать открытым или закрытым способом. При открытом способе вы просто крепите кабель к стене и подключаете к антенне, но это будет выглядеть не очень эстетично и поэтому рекомендуется прокладывать кабель или в кабель-канал или прятать его под дальнейшую отделку стен дома или квартиры. Для закрепления нескольких проводов или кабелей в кабель — канале и их дополнительной фиксации лучше всего применять дюбель — хомуты. Это поможет вам при монтаже и не даст проводам или кабелям рассыпаться на отдельные группы.

Но если в вашем доме планируется прокладывание изначально электрического кабеля большой мощности, что само по себе подразумевает использование толстого кабеля, то для кабеля ТВ будет лучше проложить отдельный кабель-канал. Так как категорически не рекомендуется, чтобы радиус всех проводов и кабелей, собранных в одном кабель — канале превышал три с половиной сантиметра.

Если при дальнейшей отделке дома или квартиры будет делаться подвесной потолок, то монтаж ТВ кабеля следует проводить после натяжения потолка. Это даст вам возможность, в случае надобности, сохранить потолок в целостном виде. Точно так же поступают с ТВ кабелем, если в дальнейшем ремонте стены будут обшиваться гипсокартонном.

Разводка кабеля ТВ

Иногда возникает надобность произвести разводку ТВ кабеля. Зачастую случается так, что точки приема ТВ сигнала находятся в разных комнатах дома или квартиры, поэтому следует проводить данные работы только при использовании специального приспособления. Ни в коем случае нельзя производить никакие скрутки из кабеля. Это может привести к полной или частичной потери ТВ сигнала.

Сами точки разветвления кабеля для ТВ рекомендуется располагать в распредкоробках, которые используются при монтаже электрического кабеля. Это даст вам возможность свободного доступа к кабелю в любое время.

Иногда в многоэтажных домах уже имеется выход к антенне общедомового пользования. Выходы такой антенны находятся на площадке подъезда, рядом со щитом электропитания. Прежде чем провести подсоединение к данному виду антенны следует уточнить в домовом комитете или управляющей компании кому конкретно принадлежит данная антенна, какого диапазона ТВ передачи она способна транслировать, ну и, конечно, сумму ежемесячной оплаты за пользование антенной. И только после уточнения всех этих вопросов можно приступать к проведению такого вида антенны в вашу квартиру. Это можно будет сделать с использованием обычных электрических «автоматов». А если вы поставите «автомат» на несколько пар, то при проведении в квартиру телефонного кабеля или провода для Интернета, у вас уже будет готовое место для их крепления на щите в подъезде.

xn--80ac1bcbgb9aa.xn--p1ai

Как прокладывать телевизионный кабель

Прежде чем повести телевизионный кабель в квартиру, его следует выбрать из множества вариантов, предложенных на строительном рынке. Следует учесть, что не каждый провод подойдет для спутникового или кабельного телевидения.

Главное, на что нужно опираться при выборе кабеля – качество. Если кабель надежен, то затухание сигнала будет минимальным, и это позволит изображению на экране быть более четким.

Внешняя изоляция такой проводки тоже имеет огромное значение. Под воздействием различных погодных условий, будь то мороз или дождь, она может портиться. Если на провод, изготовленный из некачественных материалов, попадет вода, он может окисляться, что в дальнейшем приведет к поломке, и сигнал пропадет.

Также важна толщина и гибкость кабеля, если в дальнейшем его придется проталкивать в какое-либо отверстие.

Подойдя к выбору проводки ответственно, можно приобрести подходящий прочный провод с минимальными потерями сигнала.

Качественно проложенный телевизионный кабель является основной гарантией хорошего изображения. Большинство людей считают, что эта работа несложная и не требует особых умений и знаний, но это мнение ошибочно.

Перед тем, как приступить к проводке, необходимо определиться с местом монтирования распределительного щитка.

Обратите внимание, что разместиться он должен отдельно от электрического щитка, чтобы не было помех в сигнале, при просмотре телевизора. Телевизионный провод следует проложить на достаточном расстоянии от силовых кабелей.

В зависимости от того, какой источник подает сигнал на телевизор, будет варьироваться схема проводки. Сигнал может быть спутниковый или от кабельного телевидения.

Существует несколько способов прокладывания телевизионного кабеля. Наиболее оптимальный – это когда он проведен от одной точки и до самого телевизора или же розетки. Благодаря такому варианту подключения качество изображения будет довольно хорошим и без помех.

Но экономичным такой способ проводки назвать нельзя, так как идет большая затрата материала.

Следующий способ позволит сэкономить, но и качество подаваемого сигнала будет значительно хуже. Он заключается в том, что подключение сплиттеров будет происходить последовательно один за другим от определенной точки. Большим минусом такого варианта является то, что при поломке одной из розеток перестанут работать и все остальные.

Также на качество подаваемого сигнала может влиять длина проложенного кабеля и количество разветвлений. Их должно быть минимум. Перед самой проводкой следует проверить провод на наличие каких-либо повреждений.

Следуя пошаговой инструкции, провести телевизионный кабель в квартиру самостоятельно не составит особого труда.

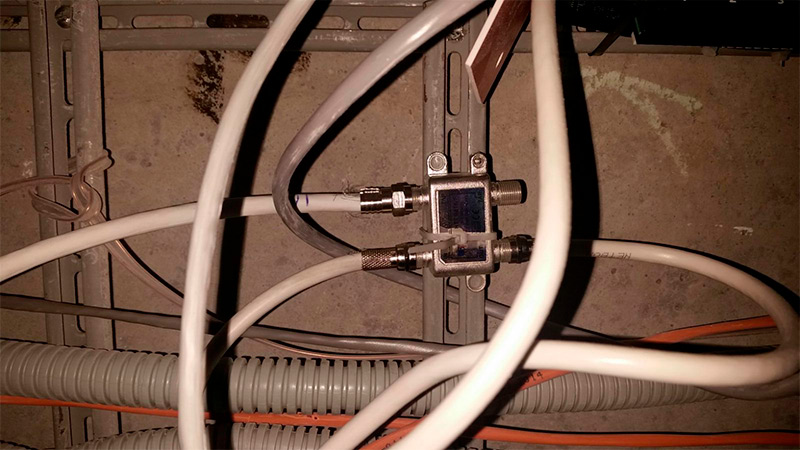

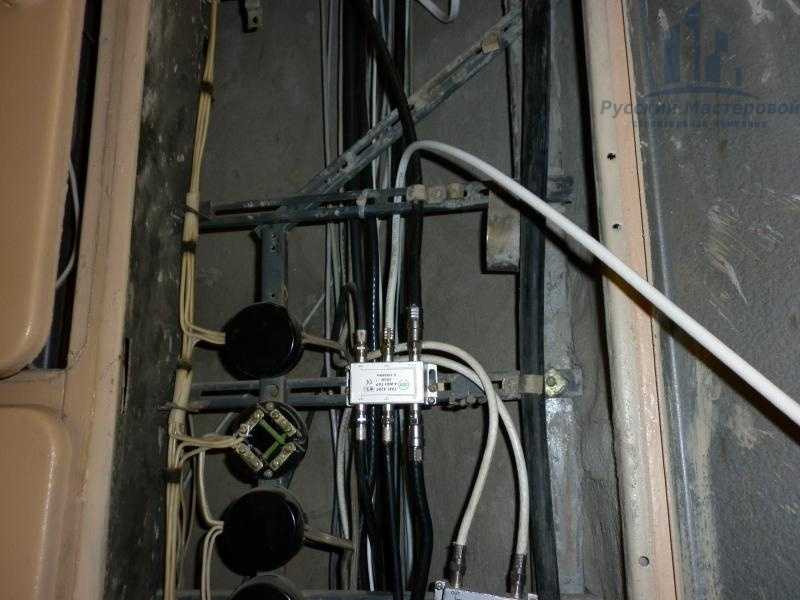

Шаг 1. На верхнем этаже дома нужно найти щит, от которого будут проходить множество различных проводов. Они все должны быть помечены принадлежностью к определенной квартире.

Шаг 2. После того, как необходимый кабель найден, его необходимо протянуть до нужного этажа.

Шаг 3. Просверлить возле двери небольшое отверстие, через которое можно было бы протянуть его в квартиру.

Шаг 4. В помещении кабель следует прикрепить возле входной двери с помощью специальных настенных креплений.

Шаг 5. От двери проводку нужно протянуть к телевизору, это можно сделать незаметно, скрыв ее с помощью специальных конструкций.

Для полного представления работы по прокладыванию кабеля предлагается посмотреть видео с описанием действий и небольшими советами.

После того, как телевизионный кабель проведен в квартиру, возникает потребность его скрыть. Существует немало способов это сделать.

Первый – это спрятать проводку в пластиковый короб. Он представляет собой довольно длинную конструкцию, около двух метров, с открывающейся верхней частью. Прикрепить короб к стене можно с помощью клея или саморезов.

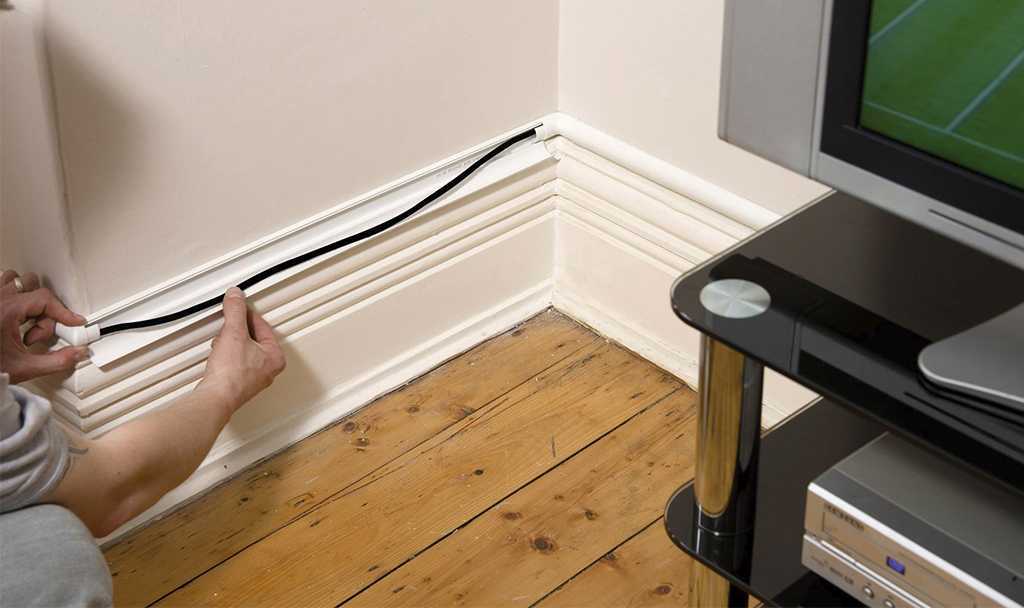

Следующий способ заключается в укладывании проводки за плинтус. Для этого планку необходимо снять, а после помещения туда кабеля снова прикрепить на прежнее место. Некоторые модели напольных плинтусов даже изначально оснащены кабель-каналами.

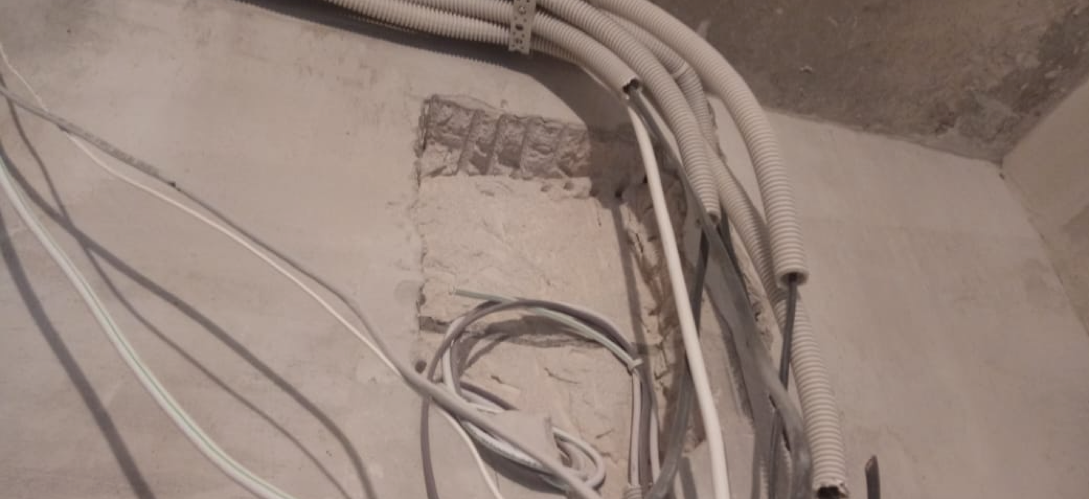

Если в квартире идет ремонт, скрыть проводку можно, просверлив в стене небольшие углубления и поместив туда кабель, после чего стены оштукатурить. Это является самым безопасным вариантом.

ogodom.ru

Рекомендации по прокладке телевизионного (коаксиального) кабеля в квартире

При подключении к распределительной коробке кабельного телевидения ООО «ЛАДА-МЕДИА » гарантируется уровень телевизионного сигнала для подключения абонентского телевизора на расстоянии до 30 м.

Однако в некоторых случаях сигнал на абонентском отводе может быть и больше, что позволит вам подключить у себя в квартире телевизоров больше, чем один.

Правильное построение абонентской распределительной сети в квартире гарантирует качественное изображение на экране телевизора.

Рассмотрим несколько вариантов построения абонентской распределительной сети при количестве телевизоров более одного. Для наглядности построение будем иллюстрировать на 3-комнатной квартире.

Рис.1.

На Рис.1 схематично показано расположение двух телевизоров, в гостиной и кухне. Для деления сигнала используется делитель (сплиттер) на 2 отвода, и располагается он в непосредственной близости от одного из телевизоров. Такой вариант позволяет использовать минимальное количество кабеля.

Рис.2.

На Рис.2 добавляется еще один телевизор в одной из спален, и в этом случае, для максимального использования уровня телевизионного сигнала, целесообразно расположить делитель на 3 вблизи от ввода в квартиру. Для лучшего качества телевизионного сигнала вам необходимо прокладывать кабель к каждому телевизору.

Рис.3.

При желании подключить 4 и более телевизионных приемников, скорее всего, вам придется установить в квартире телевизионный усилитель, например, как показано на Рис.3. Не забудьте – усилитель нужно запитать от сети 220 В, для чего вам в месте его установки необходима электрическая розетка. Номенклатура квартирных усилителей очень велика, и всегда можно подобрать с необходимым количеством выходов для вашей сети. Приобрести необходимое оборудование, делители, усилители, телевизионный кабель и F-разъемы вы можете в специализированных магазинах и отделах. Также вас там проконсультируют по поводу выбора как самого оборудования, так и производителя.

При прокладке телевизионного кабеля в квартире необходимо знать несколько простых правил и требований.

1. Ни в коем случае не применяйте кабель, не предназначенный для передачи телевизионного сигнала, даже если он и похож на него, а тем более электрические, телефонные, радиофикации и т.д. Обязательными условиями для параметров телевизионного кабеля являются его волновое сопротивление, равное 75 Ом, и частотный диапазон до 862 МГц. Однако последний параметр желательно расширить до 1000 МГц с целью получения перспективных услуг по сети кабельного телевидения.
2. Оптимальный диаметр телевизионного кабеля для прокладки в квартире – 6 мм. Более толстый кабель трудно прокладывать, более тонкий имеет большие потери сигнала, а следовательно, и меньшее расстояние, на котором он будет работать.
3. Радиус изгиба кабеля при поворотах не должен быть меньше 40мм. Это очень важное правило, его невыполнение может привести как к большим потерям сигнала, так и к его полной неработоспособности.
4. Нельзя нарушать целостность внешней оболочки кабеля, это может привести к увеличению шумов в телевизионном сигнале.
5. Имейте в виду, срок службы телевизионного кабеля колеблется от 10 до 15 лет, к этому сроку у него происходят необратимые признаки старения, которые выражаются в виде ухудшения передаваемого им сигнала, и вам потребуется его менять.
6. Требования к способам прокладки двояки: с одной стороны, хорошо, когда к нему есть доступ, но это неэстетично, и его можно повредить, его могут погрызть домашние животные. С другой стороны – упрятав его в пол или в стену, вы не сможете оперативно изменить, в случае необходимости, местоположение телевизоров, заменить кабель. Каждый решает сам, какие у него приоритеты. Оптимальным решением, с нашей точки зрения, является прокладка кабеля в пластмассовых плинтусах, имеющих специальный короб для коммуникаций, или в отдельных пластмассовых коробах. Решать вам.

ladamedia.ru

Телевидение

    Не каждый даже самый опытный электрик умеет правильно построить систему телевидения в доме или квартире. Как же правильно все сделать разводку кабельного телевидения в жилище и получать удовольствие от любимых телепередач? И еще одна мелочь – как понять маркировку телевизионного кабеля. Как правильно подобрать разветвители телевизионного сигнала.

   То, о чем всегда забывают при ремонте и то, что даже высококвалифицированный электрик проложить правильно не умеет. Он мысли так: «Электрический ток в проводнике – направленное движение заряженных частиц. Разорви  провод – ток течь перестанет, соедини –снова потечет» И ошибается.

   Телевизионный сигнал передается в коаксиальном кабеле посредством радиоволны, которая проходит в трубе между поверхностью внутренней жилы и внутренней поверхностью оплетки. Поэтому, если даже разрезать кабель и положить торцы друг против друга с небольшим зазором, волна все –равно пройдет, хоть уже и слабее.

Несколько каналов – несколько волн разной длины.

    Представим образно – горизонтально лежит труба, до половины наполненная водой. По ней, при помощи каких-то устройств бегут волны – вот пошла волна длинная – телеканал пониже, а вот очень мелкая рябь – канал повыше. И задача, чтобы на конце трубы все волны пришли одинаковой высоты. Иначе некоторые каналы будут показывать хорошо, остальные плохо. А если на трубе по пути имеется сужение или расширение !?! Тогда некоторые волны пройдут так же, без преград, а некоторые отразятся от расширения или сужения и вернутся обратно – канал будет работать плохо.

    Делаем вывод – для коаксиального кабеля на всем пути прохождения сигнала от источника, например разветвителя кабельного телевидения до телеприемника очень важна геометрия самого кабеля. Если даже новый качественный кабель положить под половичек и потоптаться, то картинка на телевизоре ухудшится. То же будет, даже если кабель просто сильно изогнуть. Поэтому недопустимы не только деформации кабеля, но и соединения. На каждом соединении, выполненном даже с помощью специального соединителя, теряется более половины сигнала.

    Переходим к практике.

    Итак, затеяв ремонт меняем кабель в любом случае, поскольку новый советских времен кабель, который «про запас» лежал на полке 20 лет уже изношен и непригоден так же, как и тот, который использовался. Как показала многолетняя практика работы в кабельном телевидении, срок жизни медного коаксиального кабеля не превышает 5-7 лет.

  Как выбрать кабель для телевидения ?

Резонный вопрос – как правильно выбрать кабель. Да очень просто. Для этого нужно знать несколько свойств кабеля.

   1 из них – волновое сопротивление. Оно фактически является геометрическим отношением внутреннего диаметра оплетки деленного на наружный диаметр центральной жилы. Это не меряется прибором, это задается на заводе. Нет смысла спрашивать именно кабель, сопротивлением 75ом. Любой телевизионный кабель, независимо от толщины, материала, цвета и прочего, имеет волновое сопротивление 75 Ом. Вобщем, этим параметром не заморачиваемся – ищем просто телевизионный кабель.

    2 параметр – толщина кабеля. Здесь тоже все просто. Чем толще кабель, тем на большее расстояние он сможет передать сигнал. Обычно для квартир используется кабель 6мм – это наружный диаметр, ну, примерно с карандаш. В зависимости от материала наружного изолятора может быть чуть толще. Таким кабелем можно прокладывать примерно до 30м. Можно и больше, но не желательно. Там лучше использовать кабель потолще. Тоньше кабель, если даже найдете, лучше не использовать, если вас результат, конечно, интересует.

    3 важный параметр – материал оплетки. Центральная жила обычно или медная или омедненная сталь, помним, что сигнал проходит по поверхности, потому не важно что же внутри. Сверху центральной жилы диэлектрик, или в виде внутренностит лимона или вспененный, не особо важно. Сверху диэлектрика фольга. А вот что сверху фольги, уже важно. Есть 3 варианта:

    – медь – кабель хорош по параметрам, но значительно дороже и менее долговечен

    – алюминий – кабель дешевый. Но поскольку материала на оплетку обычно жалеют, то

      она очень тонкая и хлипкая. Такой кабель имеет минимальную цену, но наихудшие

      параметры.

    – нержавейка – наилучший материал. Работает долго, параметры хорошие, цена средняя

      – ну прям «золотая середина». Следует только обратить особое внимание на

      плотность оплетки. Чем она плотнее, тем кабель качественнее. В идеале плотность

      95%.

     4 параметр – внешняя изоляция. Если планируется использовать кабель внутри помещения, то совершенно не важно из чего она сделана. А вот если кабель находится снаружи, то лучше выбрать именно для наружной прокладки. Если кабель требуется подвешивать, то он в обязательном порядке должен иметь несущий трос или проволоку. Этой информаци о кабелях достаточно. Но если вы хотите разобраться в мелочах, то они описаны в статье о телевизионном кабеле.

    Исходя из всего вышесказанного делаем короткие выводы – в магазине надо спросить

телевизионный кабель толщиной 6 мм, в маркировке одной из первый цифр должна быть шестерка (RG-6, RG-660, F-660) и смотрим на его оплетку (металлические тонкие проволочки под внешним изолятором) – если плотная сеточка из нержавейки – берем.

     Сколько берем? А длина ?

     Да, перед покупкой кабеля нужно измерить всю трассу прокладки кабеля и определить длину. Тут есть правило – лучше взять на 5 метров больше, чем на 50 см меньше.

Помните – кабель соединять нельзя.

                 Оконечивание телевизионного кабеля.

    Какие же использовать наконечники? Как припаять ? А ничего паять и не нужно. Современные кабели не паяются. С кабеля снимается наружный изолятор, затем немного задирается оплетка и обрезается внутренний диэлектрик, чтобы оголилась центральная жила где-то на 10 мм. Сверху накручиваем специальный F-наконечник. Они обычно продаются там же, где и кабель. При этом внимательно следим, чтобы проволочки оплетки не замкнули с центральной жилой. Это самая распространенная ошибка – телевизор показывать будет, но плохо. !!!Помним, там, т.е. в кабеле, идет радиоволна и законы электричества к ней не применимы – козы (короткого замыкания)с эффектным горением и взрывом, как в электропроводке, не будет !!! В конце обрезаем центральную жилу так, чтобы она торчала из разьема на 5мм прмерно.

   Универсальный F-наконечник имеет резьбовую гайку и может быть прикручен то ли к разветвителю, то ли к штекеру или гнезду.

Сначала зачищаем кабель

Снимаем внутренний диэлектрик

 Накручиваем наконечник и обрезаем центральную жилу, чтобы выступала примерно на 5 мм

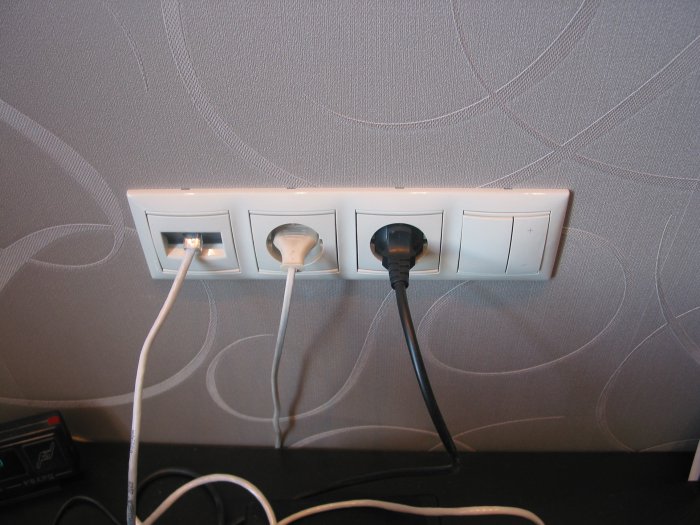

    Многие, когда делают ремонт в квартире, ставят телевизионные розетки. Это якобы эстетично и удобно. В действительности совсем не так. На розетке, как правило, не соблюдается правило соблюдения геометрии волновода, что приводит иногда к пропаданию, читать –сильному ухудшению, части каналов. Кроме того, установка розетки дает дополнительно минимум 2 соединения, что ослабляет сигнал аж в 4 раза.

    Как же сделать правильно? Да проще простого. Если вы даже хотите положить телевизионный кабель под штукатурку, то в месте выхода его из стены поставьте обычную большую монтажную коробку с крышкой. В нее в смотанном виде влазит несколько метров кабеля. Такие коробки можно спрятать под обоями в нужных местах и использовать при необходимости.

               Как правильно разделить сигнал на несколько телевизоров.

   А если в квартире несколько телевизоров? Ничего страшного, можно разделить, но знать меру.

  Вот о «мере» и поговорим. По ГОСТ 28324-89 уровень сигнала, подаваемый на телевизионный кабель в распределительных сетях кабельного телевидения должен быть в пределах от 57 до 83 dBmV (для диапазона МВ 30-300 МГц, основного в кабельных сетях, и 60-83 dBmV для диапазона ДМВ (300-1000 МГц), используемого реже.

Для деления телевизионного сигнала используются телевизионные разветвители.

При делении  сигнала на два телеприемника методом деления пополам (установка делителя типа «сплитер» – SP1/2), сигнал делится пополам в абсолютном значении,  или уменьшается на 3db в относительном.  Практика показала, что большинство телевизоров прекрасно показывают при уровне сигнала в 52-53дБ. Т.е., если имеем на входе минимальные 57 дБ и поделим этот сигнал пополам, т.е. 57-3=54, с учетом падения сигнала на кабеле как раз имеем минимальный сигнал.

       Вывод – на 2 телевизора делить можно без особого риска ухудшения сигнала.

Если же поставить разветвитель например на 3 отвода (SP-1/3), то на каждый вывод получим уже ослабление -6дБ, то есть четверть от входящего. Если же деление сделать на большее число отводов, то плохая картинка на телевизоре почти обеспечена. При этом следует учесть, что само наличие делителя уже делит сигнал на выходах не зависимо от того, подключен ли к выходу  разветвителя кабель,

подключен ли к этому кабелю телеприемник и включен ли телевизор или нет.

       При этом бесполезно давать заявки в техническую службу – вам дается сигнал по ГОСТУ.

      Вывод – вы можете проложить кабели телевидения хоть во все комнаты сразу, но нет смысла ставить делитель на много отводов и давать сигнал туда, где он не нужен. Лучше сведите их в одно место к разветвителю, промаркируйте и подключайте только те, где необходимо. Если же вам надо подключить более 2-3 телевизоров, то перед разветвителем необходимо установить полнодиапазонный телевизионный усилитель на частоты 47-862 мГц.

Такие усилители используются в сетях кабельного телевидения. Их стоимость примерно от 25-30 у.е.

     Особо следует сказать об изготовлении разветвителя своими руками. Конструкция разветвителя очень проста и состоит из ферритового трансформатора и нескольких конденсаторов. Но поскольку в разветвителе используется мало распространенный тип феррита и без спец оборудования такой разветвитель не настроить, то эта затея имеет мало смвсла. Такой разветвитель стоит недорого продается во многих магазинах.

И небольшой подарок – как разобраться с маркировкой кабеля. Лучше всего использовать кабель фирмы Finmark. Фирма гарантирует, что кабель сохранит свои параметры в течение 10 лет, а проживет аж 20 лет. Маркировка, например F660 означает, что у кабеля толщина 6мм. Если в конце присутствует BV, то это кабель для наружной прокладки. Он не боится жары и мороза. Но все же при температуре ниже -5 градусов его проклвдывать не стоит, может лопнуть оплетка.

Если же в конце маркировки стоит буква М , то это кабель, имеющий несущую просолоку или трос, ка который такой кабель можно подвешивать горизонтально.

Читайте еще:

О том, как определить где находятся спутники, подобрать оборудование и спутниковое оборудование на несколько телевизоров, а также как самостоятельно настроить спутниковую тарелку.

Где находятся спутники

Комплект спутникового оборудования

И еще о том, каки бывают эфирные антенны, кк их подобрать и настроить, а также об Эфирных антеннах для цифрового телевидения

Антенны эфирного телевидения

Установка эфирных антенн

Эфирная антенна для цифрового телевидения

Возможно вас заинересует как повесить телевизор на стену в статье Телевизор на стену

Как настроить спутниковую антенну

Оставьте комментарий

• ВКонтакте
• Facebook
• Обычный комментарий

howmake. in.ua

---

Смотрите также

• Какой кабель использовать для проводки в квартире
• Кабель аввг 2х6 технические характеристики
• Как проложить кабель под землей на даче
• Прокладка кабеля на тросе
• Сколько можно проложить кабелей в одной трубе
• Прокладка кабеля в кабель канале
• Антенна из кабеля для цифрового телевидения своими руками
• Пзк плиты для защиты кабеля
• Полевой кабель п 274
• Таблица мощности кабеля по сечению и автоматов
• Какой тип кабеля наиболее восприимчив к электромагнитным помехам

Прокладка и подключение ТВ кабеля

Статьи

Автор Фома Бахтин На чтение 3 мин. Просмотров 4. 8k. Опубликовано 10 марта Обновлено

19 ноября

Прокладка ТВ кабеля в квартире обычно сопутствует электромонтажным работам  и часто ведётся  вместе с новой электропроводкой. Кроме сокращения трудозатрат, это существенно экономит время монтажа. И, действительно, почему при прокладке силовых электрических проводов в штробу или кабельный канал для сразу не заложить  ТВ кабель?

Совместная прокладка ТВ кабеля с электрическими проводами вполне допустима. Качественные современные ТВ кабели имеют экран из фольги,  обтягивающий его оплётку, который защищает ТВ сигнал от помех, вызванных особенностями работы многих бытовых приборов – фенов, пылесосов, миксеров и т. д.

Для 100 % — ной уверенности в нормальном, качественном ТВ сигнале  при совместной прокладке с электрическими проводами желательно применить  ТВ кабель с центральной жилой Ø не менее 1 мм.

Как дополнительную меру можно использовать применение ТВ кабеля с двойным экраном (в нём 2 слоя фольги – над оплёткой и под ней). Однако, как показывает практика, применение обычного ТВ кабеля, имеющего 1 экран – над оплёткой бывает вполне достаточно.

Монтаж ТВ кабеля в квартире мало чем отличается от монтажа силовых проводов. Если прокладка ведётся в штробе, крепить ТВ кабель можно тем – же  крепежом, что и электрические кабеля – очень удобно применение  дюбель – хомутов (закрепить их, собрав в единый пучок).

Гнуть ТВ кабель на поворотах можно, но в пределах разумного – с минимальным радиусом не менее 35 мм.

Если ТВ кабель прокладывается над подвесным потолком – не забывайте про гофротрубу, то – же самое относится и к спускам ТВ кабеля по стенам, которые будут обшиваться гипсокартоном.

О разводке ТВ кабелей: при расположении конечных  ТВ — «точек» в разных комнатах квартиры (частного дома)  используйте для коммутации используйте только разветвители  для  ТВ (никаких скруток).

При использовании   разветвителей ТВ кабелей вся коммутация выполняется без применения инструментов – нужен лишь нож (как и для подключения штекера для антенны на ТВ кабеле).

Вот примерная схема разводки ТВ кабеля по квартире:



Все разветвители ТВ должны помещаться в распределительных коробках  –  ни   в коем случае не«хороните» их в труднодоступных местах! Коробки с ТВ разветвителями, подобно обычным распаячным коробкам под «силу» должны быть обслуживаемыми.

Если «слаботочка» вашей квартиры ограничивается ТВ кабелем – то его лучше вывести в подъезд – в этажный щит (отделение для «слаботочки» в нём имеет свою дверку и обычно расположено с правой стороны щита).

В случае, когда кроме ТВ кабеля присутствует телефонный провод, провод под Интернет («витая пара»),  охрану – имеет смысл установить отдельный щит под «слаботочку», куда и свести все концы проводов. В качестве щита можно использовать обычный бокс под автоматы, а оставшиеся пустыми места под автоматы в целях эстетики закрыть модульными заглушками.

Содержание

1. Разводка телевизионного кабеля
2. Прокладка ТВ кабеля во время ремонта В03E02 (Правильный электромонтаж)
3. Вывод интернет и TV проводов за телевизором.

Разводка телевизионного кабеля

---

Прокладка ТВ кабеля во время ремонта В03E02 (Правильный электромонтаж)

---

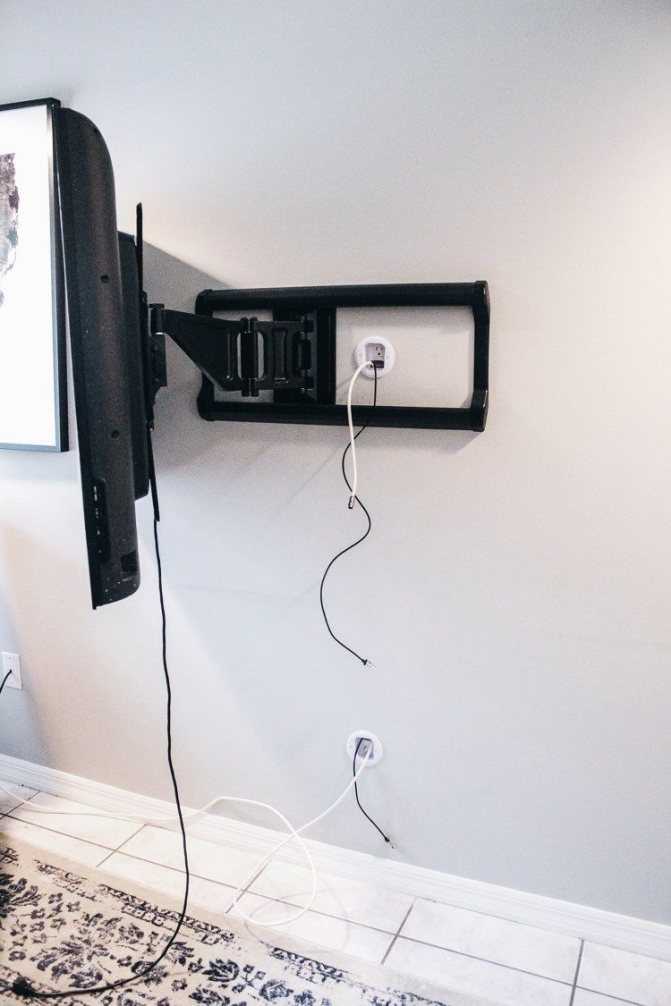

Вывод интернет и TV проводов за телевизором.

---

Оцените автора

Что такое квартира с кабельным вводом?

Выбирая квартиру, вы, наверное, не особо задумываетесь о том, какие у вас будут варианты развлечений. Это понятно, учитывая, что в первую очередь вы бы расставили приоритеты по другим аспектам поиска квартиры, таким как стоимость аренды, местоположение и близлежащие удобства.

Однако, как только вы нашли подходящих кандидатов, вам следует задуматься о том, как вы будете проводить свободное время у себя дома. Если вы любите смотреть телевизор, особенно чтобы узнавать новости или смотреть последние спортивные события, то вам нужна квартира с кабельным телевидением.

Что означает готовность кабеля?

Кабель готов — это термин, используемый агентами по недвижимости и владельцами собственности для описания квартиры, готовой к прокладке кабеля. Квартира уже оборудована линиями, необходимыми для получения услуги, поэтому провайдеры могут легко установить кабельное телевидение в вашей квартире.

Если вы предпочитаете использовать кабельное телевидение, а не службы потокового телевидения в Интернете, или хотите иметь оба варианта, настоятельно рекомендуется приобрести квартиру с кабельным телевидением. Вам не нужно будет беспокоиться о каких-либо ремонтных работах для прокладки проводов; просто свяжитесь с предпочитаемым местным провайдером кабельного телевидения и подпишитесь на его услуги.

Стоит ли приобретать кабельное телевидение?

В эпоху потоковых интернет-сервисов и социальных сетей у вас может возникнуть вопрос, стоит ли по-прежнему тратить деньги на кабельное телевидение. В конце концов, стоит потратиться на ежемесячную подписку на кабельное телевидение, если вы можете смотреть такие шоу, как «Как я встретил вашу маму» и «F.R.I.E.N.D.S.». на лету?

В основном это зависит от ваших предпочтений и привычек просмотра. Если вы регулярно получаете развлечения от потоковых сервисов или социальных сетей, плата за услуги кабельного телевидения может быть излишней. Однако, если вам нравится смотреть новости в крупных вещательных сетях или вы любите смотреть региональные шоу, вам следует приобрести кабельное телевидение.

Это также может зависеть от вашего местоположения. Есть районы, где квартиры с кабельным телевидением являются нормой, потому что эти региональные передачи имеют самый четкий и сильный сигнал. В этих районах может не быть надежного подключения к Интернету, поэтому у местных компаний нет другого выбора, кроме как предлагать услуги кабельного телевидения местному населению.

Буду ли я автоматически получать услугу в квартире с кабельным подключением?

Вообще говоря, квартира, готовая к подключению, не обязательно означает, что в квартире уже есть подключение к моменту вашего въезда. Это означает только то, что провода уже проложены, так что вам не нужно будет ждать какой-либо установки до Вы можете подписаться на кабельное телевидение.

В некоторых случаях вы можете поговорить с владельцем недвижимости, чтобы он помог вам подписаться на услугу до того, как вы въедете, чтобы вы могли начать просмотр, как только поселитесь в квартире. Конечно, вам нужно будет сначала подписать договор аренды, прежде чем заключать такого рода договоренности с владельцем квартиры.

Некоторые собственники предпочитают иметь в своих квартирах готовые кабели, потому что это увеличивает стоимость квартиры. На самом деле, если они живут в сообществе, где у большинства людей есть подписка на кабельное телевидение, есть большая вероятность, что недвижимость готова для кабельного телевидения.

Поиск вариантов кабельного телевидения

Если вам посчастливилось найти квартиру с кабельным телевидением, вам необходимо выяснить, какие поставщики кабельного телевидения доступны в этом районе. Вы можете обратиться к владельцу недвижимости за рекомендациями или поискать в Интернете.

Вот некоторые другие способы поиска кабелей:

Проверьте крупных поставщиков

В целом, крупные поставщики, такие как TimeWarner, Verizon и Comcast, доступны в большинстве регионов США. Вы можете просто проверить их веб-сайт, чтобы узнать, предлагают ли они свои услуги в вашем регионе. Если они это сделают, найдите номер их местного офиса, чтобы вы могли подать заявку на подписку.

Спросите у местных жителей

Лучший способ найти варианты кабельного телевидения — спросить местных жителей. Мало того, что у них будет очевидно доступная услуга, они также могут дать вам отзыв о производительности услуги. Вы будете иметь лучшее представление о том, стоит ли услуга своих денег.

Спрашивая у местных жителей, вы также можете получить контактный номер лица, ответственного за ваш район. При необходимости этот представитель может быстро отследить вашу заявку, чтобы вы могли легко получить кабель как можно быстрее.

Ищите местных интернет-провайдеров

В наши дни многие интернет-провайдеры обычно предлагают подписку на кабельное телевидение как часть выгодного пакета. Verizon, AT&T и Comcast предлагают услуги кабельного телевидения, поэтому, если они предлагают Интернет в вашем районе, есть большая вероятность, что они также предлагают кабельное телевидение.

Обращение в кабельную компанию

Когда вы связываетесь с местной кабельной компанией, вот несколько вопросов, которые вы должны задать, чтобы облегчить себе заявку на обслуживание:

• Как активируется услуга?

Вам нужно знать, что нужно сделать компании, чтобы активировать услугу кабельного телевидения у вас дома. Как правило, большинство кабельных компаний назначают встречу, чтобы технический специалист вышел и настроил ваше соединение. Однако в некоторых новых квартирах есть настройки, которые можно активировать удаленно, без необходимости личного визита технического специалиста к вам домой.

• Какие пакеты доступны?

Это может показаться очевидным, но вы всегда должны спрашивать, какие пакеты доступны. Если вы живете в более отдаленных районах, могут быть каналы, которые вам недоступны. Никогда не помешает знать, за что вы платите.

• Есть ли акции для новых подключений?

Многие поставщики услуг кабельного телевидения предлагают акции в качестве поощрения для новых клиентов. Эти акции могут быть в виде скидок, кабельных и интернет-пакетов или бесплатных дополнительных каналов. Тем не менее, всегда делайте расчеты, прежде чем соглашаться на какие-либо промо-акции; иногда они просто звучат хорошо, но на самом деле вы потратите больше в долгосрочной перспективе.

• Каков срок действия контракта?

Перед тем, как подписать договор с провайдером, убедитесь, что вы понимаете все условия их обслуживания, в частности продолжительность договора и какие штрафы предусмотрены за несвоевременную оплату или досрочное расторжение. У многих кабельных компаний есть период блокировки, который приводит к штрафным санкциям, если вы нарушаете контракт досрочно.

• Что произойдет, когда срок аренды истечет?

Вы также должны знать, что происходит с вашим контрактом после окончания аренды квартиры. Вот почему может быть выгодно подать заявку на кабельное телевидение примерно в то же время, что и дата начала аренды; есть большая вероятность, что эти два контракта закончатся примерно в одно и то же время. Если срок действия обоих контрактов заканчивается одновременно, вам не придется беспокоиться о том, что при выезде из квартиры останутся незавершенные дела.

Как правило, вы можете либо закрыть подписку, либо подать заявку на изменение местоположения, если ваше новое место также обслуживается тем же поставщиком. Если вам повезет, провайдер может бесплатно изменить местонахождение вашего сервиса при условии, что вы подпишете новый договор с компанией.

Однако, если вы решите закрыть контракт, вам нужно знать, что вам нужно делать с имеющимся у вас кабельным оборудованием. Будет ли компания присылать представителя для сбора оборудования или вам нужно будет вернуть его самостоятельно? Всегда помните об этом, потому что, если вы не вернете оборудование, с вас может взиматься плата.

Итог

В двух словах, квартира, готовая к кабелю, просто означает, что в квартире уже есть провода, так что вы можете обратиться за услугой. Обычно в квартире НЕТ готового абонемента, которым можно пользоваться. Вам все равно нужно будет подать заявку на услугу, чтобы смотреть кабельное телевидение в вашей квартире.

‍

Что такое квартира с кабельным вводом?

Готовая к кабелю квартира – это квартира, готовая к прокладке кабеля. Он указан как готовый к кабелю, поскольку не требует дополнительной проводки для регистрации для кабельного обслуживания.

При поиске квартиры кабельное телевидение обычно не приходит на ум в первую очередь.

Вы ищете подходящее место, количество спален, район и бюджет места.

Очень немногие задумываются о том, будет ли у них доступ к услугам кабельного телевидения. Проведение кабеля в выбранной вами квартире является дополнительным бонусом.

Содержание

Преимущества приобретения квартиры с готовым кабелем?

Готовая к прокладке кабель квартира не требует никаких ремонтных работ для прокладки кабеля. Не нужно сверлить стены; не нужно ломать полы.

Техники не требуются, и не тратится дополнительное время на дополнительную работу в квартире.

Вы можете просто подписаться на предпочитаемую кабельную сеть, и вы готовы наслаждаться просмотром телевизора в свободное время.

Это огромное преимущество, потому что как только вы въезжаете в новое место, вы уже устали от процесса вселения и не хотите больше тратить время на выполнение дополнительной работы.

Вы просто хотите успокоиться, расслабиться и вернуться к работе и своим повседневным делам.

Установка кабеля требует больше времени и усилий. Вам нужно сначала поговорить с вашим арендодателем и получить его разрешение, потому что установка проводов требует сверления отверстий в стенах и повреждения существующего имущества как такового.

Если договор аренды не позволяет вам пользоваться услугами кабельного телевидения из-за повреждения имущества, по закону вы не имеете права пользоваться услугами кабельного телевидения. Вам придется обсудить этот вопрос с вашим арендодателем.

В квартире с кабельным телевидением вам просто нужно найти кабельную услугу в вашем районе и подписаться. Обычно настройка услуги занимает от 2 до 4 часов, а затем вы готовы к развлечениям.

Включает ли услуга квартиру с кабельным подключением?

Нет, квартира с кабелем поставляется только с предварительно установленными проводами в блоке.

Вам необходимо связаться с поставщиком услуг кабельного телевидения в вашем регионе, чтобы активировать его и зарегистрироваться под своим именем.

Экономит время ожидания процесса установки провода. После настройки вы готовы начать смотреть кабельное телевидение.

Кабельное подключение означает, что в квартире есть интернет?

Готовность к Интернету и готовность к кабелю — это не одно и то же . Готовность к Интернету означает, что ваша квартира готова к подключению к Интернету; все, что вам нужно сделать, это связаться с вашим интернет-провайдером.

Большинство квартир, построенных после 2019 года, готовы к подключению к Интернету и имеют уже существующее соединение WiFi.

Перед покупкой вы можете уточнить у владельца квартиры, так как в некоторых квартирах есть интернет и Wi-Fi.

Хотя во многих квартирах есть доступ в Интернет, не во всех есть кабельное телевидение.

Интернет-сервис позволяет вам пользоваться такими развлекательными сервисами, как NetFlix, Disney+ и Hulu, но кабельное телевидение предоставляет региональные и новостные каналы.

Таким образом, всем тем, кто любит смотреть региональное телевидение или имеет привычку смотреть новости по телевизору, все равно потребуется кабельное телевидение дома.

 Читайте также: Как устанавливается Fios в квартире?

Как самостоятельно подключить телевизионный кабель

Если вы хотите сэкономить деньги и иметь дополнительное время, вы также можете подключить кабельное телевидение, выполнив следующие простые действия.

Но прежде чем сделать это, вы должны проверить свой договор аренды, чтобы убедиться, что вы можете провести кабель в вашем доме.

Все оборудование, необходимое для прокладки кабеля, можно легко приобрести в местном магазине скобяных изделий и электротоваров.

Прежде чем приступить к прокладке кабеля в своем доме, лучше сообщить об этом владельцу или арендодателю. Вот следующие простые шаги, которые вам необходимо выполнить:

1. В зависимости от количества комнат, которые необходимо подключить, приобретите провод нужной длины. Обязательно возьмите немного больше, чем вы думаете, вам понадобится на случай, если вам не хватит.

Вам необходимо получить провод RG6, который является стандартным проводом, используемым для прокладки кабеля.

2. Затем вы должны подключить коаксиальный кабель к точке распределения.

Важно помнить, что подключение кабеля к точке распределения без предварительного разрешения кабельной компании является незаконным. Сначала вы должны зарегистрироваться под своим именем.

3. Коаксиальный кабель теперь необходимо провести от распределительной точки до вашего дома. Вы можете сделать это, протянув кабель из подземной распределительной сети, покрытой ПВХ, к вашему дому.

Или вы можете использовать литую подвесную проволоку для воздушной подвески от воздушной линии в вашем доме.

Возможно, вам придется закрепить провод и закрепить его петлей на стене, когда вы принесете его в дом.

4. Вы должны заземлить провод, вставив штырь заземления или трубу с холодной водой рядом с точкой ввода провода внутри вашего дома.

Заземляющий провод необходимо прикрепить к заземляющему штырю или трубе холодной воды с одного конца и к блоку заземления с коаксиальным кабелем с другого конца.

5. Это поможет заземлить провода и экранировать провод коаксиального кабеля, помогая отводить удары молнии.
6. С помощью инструмента для зачистки необходимо удалить внешние изоляционные слои коаксиальных проводов и поместить разъем на оголенный коаксиальный провод. Сожмите или прижмите их друг к другу.
7. Коаксиальный кабель должен быть правильно закреплен от распределительной точки до заземляющего блока.
8. Используя другой коаксиальный кабель, прикрепите его к другому ответвлению на заземляющем блоке, а другой конец заведите внутрь дома. Убедитесь, что этот провод достаточно длинный.
9. Просверлите отверстия в стенах или потолках там, где вы хотите, чтобы ваш провод проходил так, чтобы он был минимально виден и мешал.
10. Проведите провод по стенам гаража или чердака, пока он не дойдет до помещения, где нужно разместить розетку. Не забудьте запечатать все отверстия, которые вы просверлили по пути.
11. Разветвитель можно использовать для распределения подключения для питания нескольких телевизоров по дому. Чем больше вы разделяете соединение, тем слабее становится сигнал, поэтому старайтесь не разделять слишком много раз.

Рыболовные проволоки можно использовать для легкого прохождения проволоки через отверстия без ее разрыва. Вы должны стараться не допускать изгиба или перекручивания проводов RG6, так как это может нарушить сигнал кабеля.

12. Используйте кабельные скобы, чтобы удерживать провода на месте, но их не следует использовать слишком много, так как они могут сжать кабель и нарушить сигнал.

Провода также нельзя прокладывать под коврами или ковриками, так как постоянное наступление на них может привести к их изгибу и ослаблению сигналов.

13. Коаксиальные провода не должны проходить слишком близко к электрическим или нагревательным проводам. Тепло может деформировать коаксиальные провода, а электрические провода могут вызвать помехи в коаксиальных проводах.
14. Между проводами должно быть не менее 6 дюймов. Вы также должны быть осторожны, чтобы не создавать изгибы на 90 градусов на проводах, когда их нужно изогнуть. При необходимости их следует постепенно изгибать.
15. Вместо стандартной электрической коробки следует использовать низковольтную коробку. Коробка низкого напряжения позволяет аккуратно изгибать коаксиальный провод для подключения к гнезду.
16. Все соединения должны быть затянуты с помощью гаечного ключа. Ручная затяжка недостаточно тугая и может привести к ослаблению соединений.
17. Наконец, установите кабельную приставку и модем в гнездо и настройте их в соответствии с инструкциями, указанными в руководстве.
18. С помощью ВЧ-метра можно проверить, передается ли сигнал по кабелю.

Варианты кабелей

После того, как вы проведете электропроводку в своей квартире или если вам посчастливилось купить готовую к подключению квартиру, вы должны теперь выбрать кабельного провайдера

Вы можете поспрашивать, какие из них используют местные жители.
