В соответствии с регламентом технического обслуживания автомобиля Шевроле Нива замену топливного фильтра проводим через каждые 30 тыс. км пробега.

Внимание! Если автомобиль эксплуатируется в условиях большой запыленности или при низком качестве топлива, замену фильтра необходимо проводить чаще, чем указано в регламенте.

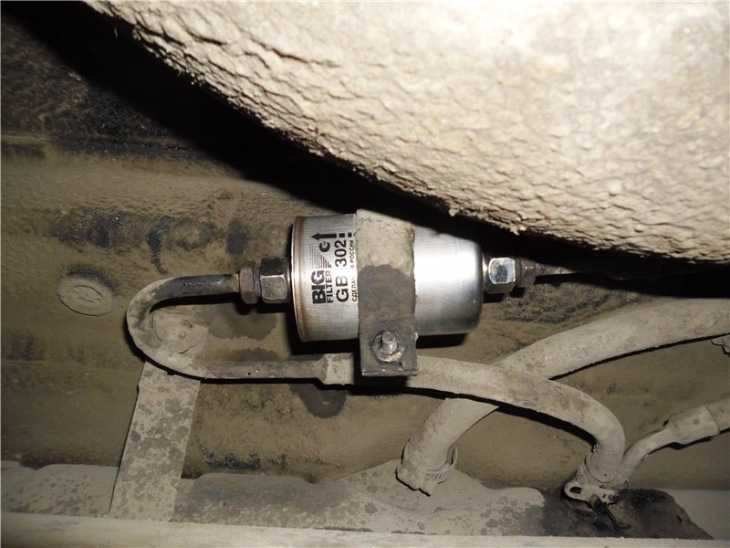

Топливный фильтр установлен снизу автомобиля, перед правым задним колесом и закрыт пластмассовым кожухом.

Работу проводим на смотровой канаве или эстакаде.

Топливо в системе питания (при включенном зажигании и некоторое время после его выключения) находится под давлением. Поэтому, если замену фильтра выполняем сразу же после поездки или после включения зажигания, в системе питания необходимо сбросить давление топлива. Если же зажигание не включалось в течение суток и более — давление топлива в системе, как правило, отсутствует.

Шевроле Нива

Для сбрасывания давления в системе устанавливаем правую подушку заднего сиденья в вертикальное положение.

Для сбрасывания давления в системе устанавливаем правую подушку заднего сиденья в вертикальное положение.

Шевроле Нива

Крестообразной отверткой отворачиваем два самореза крепления крышки лючка…

Крестообразной отверткой отворачиваем два самореза крепления крышки лючка…

Шевроле Нива

…и снимаем крышку.

…и снимаем крышку.

Шевроле Нива

Отжав фиксатор колодки, отсоединяем колодку проводов от топливного модуля.

Отжав фиксатор колодки, отсоединяем колодку проводов от топливного модуля.

Пускаем двигатель и даем ему поработать на холостом ходу до остановки из-за выработки топлива. Затем включаем стартер на 2–3 с. После этого давление в топливной системе будет сброшено.

Шевроле Нива

Головкой «на 10» отворачиваем болт и две гайки крепления кожуха.

Головкой «на 10» отворачиваем болт и две гайки крепления кожуха.

Шевроле Нива

Снимаем кожух топливного фильтра.

Снимаем кожух топливного фильтра.

Шевроле Нива

Сжав два фиксатора наконечника отводящей топливной трубки, снимаем наконечник со штуцера фильтра.

Сжав два фиксатора наконечника отводящей топливной трубки, снимаем наконечник со штуцера фильтра.

Шевроле Нива

Головкой «на 10» ослабляем затяжку болта хомута крепления фильтра.

Головкой «на 10» ослабляем затяжку болта хомута крепления фильтра.

Шевроле Нива

Сжав два фиксатора наконечника подводящей топливной трубки, сдвигаем фильтр, выводя его штуцер из наконечника трубки и вынимаем топливный фильтр из хомута.

Сжав два фиксатора наконечника подводящей топливной трубки, сдвигаем фильтр, выводя его штуцер из наконечника трубки и вынимаем топливный фильтр из хомута.

Так как в фильтре остается топливо, сливаем его в заранее приготовленную емкость.

Новый фильтр устанавливаем в обратной последовательности.

Шевроле Нива

Стрелка на корпусе фильтра должна быть направлена по ходу движения топлива (к передней части автомобиля).

Стрелка на корпусе фильтра должна быть направлена по ходу движения топлива (к передней части автомобиля).

Наконечники топливных трубок надеваем на штуцеры фильтра до защелкивания фиксаторов. После установки фильтра включаем зажигание и проверяем герметичность соединений.

Наше новое видео

3 искренних заблуждения при перевозке детей

50 л/100 км, автомат, пневмоподвеска — тест самого народного автомобиля СССР

Под звон бутылок: тест самого душевного автобуса ЛиАЗ-677

Понравилась заметка? Подпишись и будешь всегда в курсе!

За рулем на Яндекс. Дзен

Отзывы о Chevrolet Niva (20)

Безымянный

19 июля 2020 года

Chevrolet Niva 2005 / срок владения 6 месяцев — 1 год

Достоинства:

по сравнению с обычной Нивой —только еще 2 двери

Недостатки:

двигатель не тянет такую тяжелую конструкцию, багажника нет, самый ненадежный и прожорливый ВАЗ

Комментарий:

Написать отзыв

Новости smi2.ru

Лада Калина — замена топливного фильтра. — журнал За рулем

LADA

УАЗ

Kia

Hyundai

Renault

Toyota

Volkswagen

Skoda

Nissan

ГАЗ

BMW

Mercedes-Benz

Mitsubishi

Mazda

Ford

Все марки

В соответствии с регламентом технического обслуживания автомобиля Лада Калина замену топливного фильтра проводим через каждые 30 тыс. км пробега. Наша иллюстрированная пошаговая инструкция поможет владельцу Калины выполнить эту работу самостоятельно.

Если автомобиль эксплуатируется в условиях большой запыленности или при низком качестве топлива, замену фильтра необходимо проводить чаще, чем это предписано регламентом.

Работу выполняем на смотровой канаве или эстакаде.

Топливо в системе питания двигателя находится под давлением. Поэтому перед обслуживанием системы питания необходимо сбросить давление топлива.

2302-18-2-04

При выключенном зажигании снимаем крышку монтажного блока предохранителей и реле с панели приборов.

При выключенном зажигании снимаем крышку монтажного блока предохранителей и реле с панели приборов.

При выключенном зажигании снимаем крышку монтажного блока предохранителей и реле с панели приборов.

1449644110_2279_4_13_01_kopirovat

Вынимаем из монтажного блока предохранитель топливного насоса.

Вынимаем из монтажного блока предохранитель топливного насоса.

Вынимаем из монтажного блока предохранитель топливного насоса.

Пускаем двигатель и даем ему поработать на холостом ходу до остановки из-за выработки топлива. Затем включаем стартер на 3–4 с. После этого давление в топливной системе будет сброшено.

Топливный фильтр закреплен на топливном баке рядом с правым порогом кузова.

1449643924_2279_4_13_02_kopirovat

Сжав два фиксатора, снимаем наконечник подводящей топливной трубки со штуцера фильтра.

Сжав два фиксатора, снимаем наконечник подводящей топливной трубки со штуцера фильтра.

Сжав два фиксатора, снимаем наконечник подводящей топливной трубки со штуцера фильтра.

1449643926_2279_4_13_03_kopirovat

Аналогично снимаем наконечник отводящей топливной трубки с другого штуцера фильтра.

Аналогично снимаем наконечник отводящей топливной трубки с другого штуцера фильтра.

Аналогично снимаем наконечник отводящей топливной трубки с другого штуцера фильтра.

1449643928_2279_4_13_04_kopirovat

Выдвигаем фильтр из кронштейна.

Выдвигаем фильтр из кронштейна.

Выдвигаем фильтр из кронштейна.

1449643929_2279_4_13_05_kopirovat

Снимаем топливный фильтр.

Снимаем топливный фильтр.

Снимаем топливный фильтр.

Так как в фильтре остается топливо, сливаем его в заранее приготовленную емкость.

Устанавливаем фильтр в обратной последовательности.

1449643930_2279_4_13_06_kopirovat

Стрелка на корпусе фильтра должна быть направлена по ходу движения топлива — к передней части автомобиля.

Стрелка на корпусе фильтра должна быть направлена по ходу движения топлива — к передней части автомобиля.

Стрелка на корпусе фильтра должна быть направлена по ходу движения топлива — к передней части автомобиля.

Наконечники топливных трубок надеваем на штуцеры фильтра до защелкивания фиксаторов.

1449643933_2279_4_13_07–2048×1365

Топливный фильтр должен располагаться между упорами, препятствующими его смещению в кронштейне.

Топливный фильтр должен располагаться между упорами, препятствующими его смещению в кронштейне.

Топливный фильтр должен располагаться между упорами, препятствующими его смещению в кронштейне.

Установив предохранитель топливного насоса, включаем зажигание и проверяем герметичность соединений.

Заменяем топливный фильтр Lada Kalina

В соответствии с регламентом технического обслуживания автомобиля Лада Калина замену топливного фильтра проводим через каждые 30 тыс. км пробега. Наша иллюстрированная пошаговая инструкция поможет владельцу Калины выполнить эту работу самостоятельно.

Заменяем топливный фильтр Lada Kalina

Заменяем топливный фильтр Lada Kalina

В соответствии с регламентом технического обслуживания автомобиля Лада Калина замену топливного фильтра проводим через каждые 30 тыс.

км пробега. Наша иллюстрированная пошаговая инструкция поможет владельцу Калины выполнить эту работу самостоятельно.

Заменяем топливный фильтр Lada Kalina

Наше новое видео

3 искренних заблуждения при перевозке детей

50 л/100 км, автомат, пневмоподвеска — тест самого народного автомобиля СССР

Под звон бутылок: тест самого душевного автобуса ЛиАЗ-677

Понравилась заметка? Подпишись и будешь всегда в курсе!

За рулем на Яндекс.Дзен

Отзывы о LADA Kalina (8)

Безымянный

10 июля 2021 года

LADA Kalina 2011 / срок владения более 5 лет

Достоинства:

Большой дорожный просвет, всеядная подвеска. Откатала со мной 128ткм, за 10 лет)))

Недостатки:

Не могу сказать, что очень ломучая, но новые запчасти не выдерживают и 1/3 того ресурса, который выдержали заводские элементы.

Комментарий:

Написать отзыв

Новости smi2.ru

Как заменить топливный фильтр вашего автомобиля 2-е издание

Обзор Книга Купить на Amazon

Замена фильтра на автомобиле с впрыском топлива может быть сложной задачей. На инжекторных автомобилях необходимо отключить топливный насос, чтобы сбросить давление в топливопроводах, которые могут быть закреплены на фильтре с помощью хомутов, резьбовых соединений или специальных быстроразъемных соединений.

Для линий с резьбовыми фитингами требуется специальный линейный ключ с накидной гайкой. Для линий со специальными быстроразъемными фитингами могут потребоваться специальные инструменты для их отсоединения. Узнайте у продавца в магазине автозапчастей или в сервисном отделе вашего дилерского центра, какой тип фильтра установлен на вашем автомобиле.

Если для выполнения этой нечастой работы требуется покупка специальных инструментов, возможно, будет дешевле доверить ее техническому специалисту. Если нет, первое, что вам нужно сделать, это найти фильтр. В руководстве по эксплуатации должно быть указано, где находится ваш топливный фильтр и есть ли на вашем автомобиле более одного. Если это не так, спросите кого-нибудь в сервисном отделе вашего дилерского центра или обратитесь к руководству по обслуживанию для марки, модели и года выпуска вашего автомобиля. (Хотя это хорошая идея, обычно вы можете найти эти руководства в вашей местной библиотеке.)

Если ваш двигатель оснащен впрыском топлива, ваш топливный фильтр расположен где-то в топливопроводе высокого давления, либо под автомобилем рядом с топливным баком, как показано здесь:

Топливный фильтр, расположенный под автомобилем рядом с топливным баком

Или под капотом в топливопроводе рядом с двигателем, как показано здесь:

Топливный фильтр в топливопроводе под капотом

Некоторые автомобили также имеют топливный фильтр в топливном насосе, а также сетчатый фильтр внутри топливного бака. Если они засоряются, с ними должен иметь дело только профессионал.

Вот пошаговая инструкция по замене топливного фильтра. Прежде чем приступить к работе, внимательно прочитайте их и убедитесь, что вы хотите выполнить эту работу самостоятельно.

1. Перед отсоединением сбросьте давление в топливопроводе. Для этого перед запуском двигателя необходимо отключить электрический топливный насос.

   Чтобы отключить топливный насос, выполните следующие действия:

   1. При выключенном двигателе извлеките предохранитель топливного насоса из блока предохранителей. (В руководстве пользователя должно быть указано, где он находится.)

   2. Убедитесь, что стояночный тормоз включен и автомобиль находится в положении «Парковка» или «Нейтраль», а затем запустите двигатель. Он не будет работать очень долго после того, как вы его запустите, но давление в топливных магистралях снизится.

   3. Выключите двигатель. Когда топливный насос отключен, вы готовы отсоединить топливопроводы от фильтра.

2. Прежде чем что-либо отсоединять, посмотрите на старый фильтр и новый.

   Вы должны увидеть стрелку на обоих фильтрах, которая показывает, в каком направлении через них проходит топливо. Если на новом фильтре нет стрелки, посмотрите, в каком направлении установлен старый фильтр, чтобы понять, какой конец нового фильтра куда входит.

3. Удалите все, что удерживает старый фильтр, и снимите его.

4. Установите новый фильтр на то же место, что и старый фильтр.

5. Замените то, что держит фильтр на месте, и убедитесь, что оно надежно закреплено.

6. Заменить предохранитель топливного насоса в блоке предохранителей.

   Убедитесь, что стояночный тормоз включен и автомобиль находится в положении «Парковка» или «Нейтраль», затем запустите двигатель и проверьте, нет ли утечек вокруг фильтра.

Эта статья взята из книги:

• Ремонт автомобилей для чайников, 2-е издание,

Об авторе книги:

Дина Склар — признанный эксперт по ремонту автомобилей.

Она появлялась в сотнях радио- и телешоу, в том числе в 9-м канале NBC.0087 Today show и NBC Nightly News . Склар читает лекции на международном уровне об экологическом воздействии транспортных средств и активно продвигает программы солнечной энергии в жилых домах. Склар также является автором книги «Покупка машины для чайников».

Эту статью можно найти в категории:

• Общий ремонт и обслуживание автомобилей ,

Как заменить топливный фильтр в небольших двигателях?

Быстрые ссылки:

• Где находится топливный фильтр?
• Поиск подходящего топливного фильтра
• Как выполнить замену топливного фильтра

Зачем менять топливный фильтр?

Замена топливного фильтра в вашем маленьком двигателе дает множество преимуществ. Топливный фильтр предназначен для надлежащей очистки газа перед тем, как он попадет в карбюратор газонокосилки, снегоуборщика или оборудования.

Замена топливного фильтра важна, потому что:

• Предотвращает засорение двигателя посторонними частицами
• Грязные топливные фильтры могут привести к тому, что двигатель будет работать на обедненной смеси, что приведет к снижению производительности и неравномерной работе

Где находится мой топливный фильтр?

Топливный фильтр располагается либо внутри топливного бака, либо в топливопроводе между баком и топливным насосом. Некоторые двигатели имеют внутренние необслуживаемые топливные фильтры.

Если вы не знаете, где находится ваш топливный фильтр, обратитесь к руководству по эксплуатации вашего двигателя Briggs & Stratton®, чтобы определить его местоположение.

Выбор подходящего топливного фильтра для вашего двигателя малого объема

Выбор подходящего топливного фильтра для вашего двигателя зависит от его конструкции. Сверьтесь с иллюстрированным перечнем деталей вашего двигателя или обратитесь к местному дилеру Briggs & Stratton для выбора подходящего сменного фильтра. Как только вы выберете нужную деталь, вы сможете приобрести топливные фильтры Briggs & Stratton® в Интернете.

Как выполнить замену топливного фильтра

Убедитесь, что вы находитесь в безопасном месте, где нет открытого пламени или источника огня. При снятии или осмотре фильтра надевайте защитные очки, чтобы защитить глаза от жидкого топлива или паров топлива. Держите под рукой сухую ткань, чтобы держать фильтр и собирать капающее топливо.

Если фильтр установлен внутри резервуара, вам необходимо слить воду из резервуара, прежде чем вы сможете снять фильтр для проверки или замены.

1. Закройте топливный кран, если он установлен. Он расположен у основания топливного бака, где крепится газопровод. Если ваш бак не оснащен клапаном, пережмите бензопровод с помощью хомута топливопровода. Не пережимайте топливопровод, так как это может привести к его повреждению.


2. Если ваш фильтр установлен на топливопроводе, снимите металлические зажимы с каждой стороны фильтра с помощью острогубцев и вытащите фильтр из топливопровода.


3. Встряхните фильтр над чистой тканью, чтобы удалить все остатки топлива, затем используйте ткань, чтобы вытереть все остатки снаружи фильтра.


4. Держите фильтр на безопасном расстоянии от лица и смотрите через один конец.


5. Вы должны четко видеть свет с другой стороны. Если мусор забивает сетку, гофрированную бумагу или внутреннюю часть кожуха, замените старый фильтр новым топливным фильтром.


6. При замене топливного фильтра обязательно подсоедините металлические зажимы с обеих сторон фильтра.


7. Снимите зажим на топливопроводе или снова откройте топливный клапан, когда топливный фильтр надежно закреплен.


8. Проверить на утечки. Не используйте устройство, если таковые обнаружены.

Примечание: Если в топливопроводе есть трещины, замените топливопровод, чтобы убедиться в отсутствии утечек, топливопровод со временем выйдет из строя из-за элементов.
