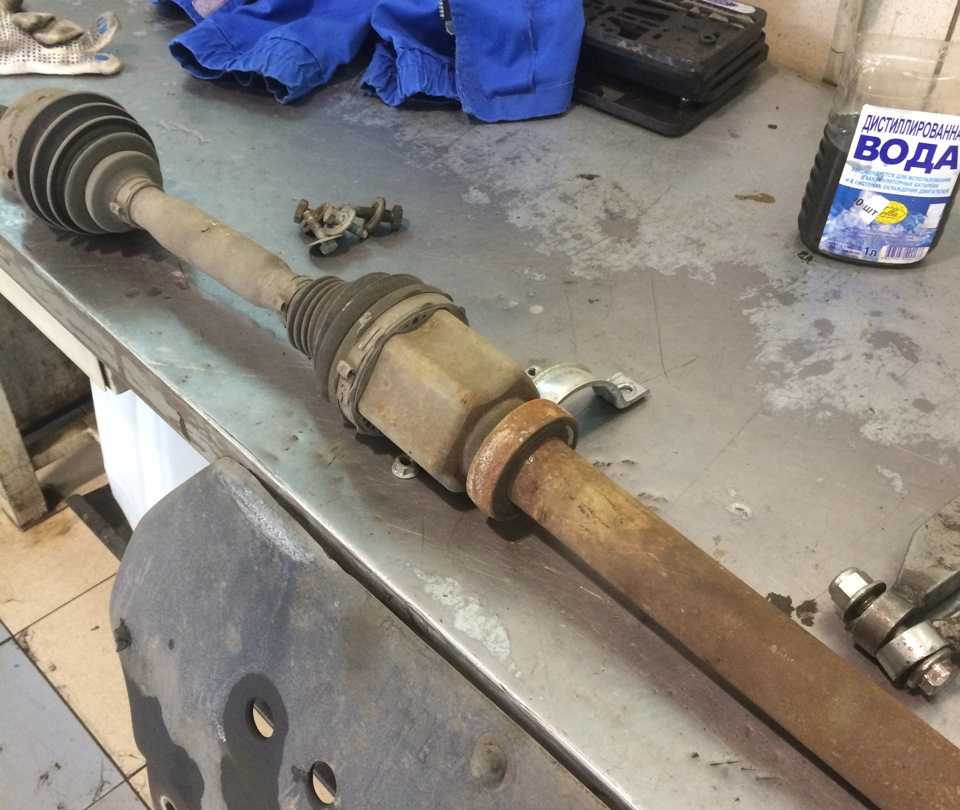

Оперативная замена подвесного подшипника карданного вала позволит обеспечить стабильную работоспособность данной техники. Он гарантирует поддержку единого положения кардана, выполняет функцию приема/передачи осевой и радиальной нагрузки. За счёт усиленной эксплуатации данных комплектующих, износ подшипника кардана может наступить неожиданно, поэтому важно своевременно диагностировать поломку и доверить процесс выполнения ремонта компетентным специалистам. Они проведут оперативный разбор и диагностику механизма, а после этого протестируют узел на специальном оборудовании для того, чтобы автомобилист смог самостоятельно убедиться в исправности механизма.


Когда требуется менять подвесной подшипник карданного вала?

Главным сигналом, который позволяет вовремя обнаружить выработку основной детали является удар по кузову авто, который повторяется с большой периодичностью, поэтому автомобилист не может не заметить подобной проблемы.

Стук и исходящая вибрация хорошо ощущаются даже через сидение кресла. Глухой гул отражается по всему кузову транспортного средства. При обнаружении такой неисправности в автомобиле стоит незамедлительно снимать подшипник и подбирать аналогичное устройство для установки. Совиный шуршащий звук в кардане передачи говорит о том, что подшипник уже частично неисправен, так как при стабильной работе устройство не издаёт никаких посторонних шумов и выполняет свою работу максимально плавно, без усилий и заклинивания.

Как поменять подвесной подшипник?

Быстрая замена подвесного подшипника должна реализоваться специалистами сервиса, они протестируют деталь и обеспечат ее безопасное снятие.

Перед выполнением замены подвесного подшипника потребуется снять карданный вал. Для проведения безопасных процедур мастер применяет набор инструментов и сопутствующие дополнения.

Достоинства получения услуг ремонта у профессионалов:

  • проведение предварительных диагностических работ любой сложности для установления точной причины неисправности;
  • гарантия на все проводимые операции;
  • адекватная цена на услуги замены подвесных подшипников;
  • минимальные риски для автомобилиста за счёт реализации большинства работ под ключ.

Как заказать ремонт онлайн?

Для заказа диагностики и замены подвесного подшипника карданного вала рекомендуется предварительно заполнить заявку на нашем сайте или связаться с менеджером лично по телефону для подбора оптимального времени приезда в сервис.

Назад

© 2014 – 2022 КарданВалСервис Карта сайта

Как определить тип карданного вала

Если ваш кардан имеет две точки крепления от коробки передач к переднему (заднему) мосту, то такой вал называется двухопорным. У двухопорного вала в конструкции нет подвесного подшипника.

Если карданная передача состоит из двух частей с одним подвесным подшипником посередине (т.е. имеет три точки крепления между коробкой передач и мостом), то это трехопорный карданный вал.

Четырехопорный вал имеет 4 точки опоры и состоит из трех частей с двумя подвесными подшипниками.

Как самостоятельно измерить параметры крестовины карданного вала

Вы можете самостоятельно линейкой или штангенциркулем измерить D -диаметр чашки крестовины и L -длину крестовины в мм

При подборе крестовины надо обязательно учитывать тип крепления крестовины. Основные типы это: кернение, стопорные кольца, стопорные крышки.

Типы крепления крестовин

Основные типы крепления крестовин в вилке кардана:

– кернение (замену таких крестовины производят на спец. оборудовании с обязательной последующей балансировкой)
– стопорные кольца
– стопорные крышки

Замена подвесного подшипника на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Подшипники – они бывают двух типов, первый тип это подшипники скольжения, а второй тип подшипники качения которые чаще всего и встречаются во всех узлах и агрегатах, вообще подшипники играют очень важную роль если они используются в каких либо механизмах и подвесной подшипник далеко не малую роль играет при работе карданного вала, если он будет изношен и резина будет твёрдая как камень у него, тогда появятся большие вибрации по кузову которые будут происходить как во время езды, так и когда машина стоять заведённой будет, ну и конечно же если машина сильно гружёная или если у неё был даже немного занижен клиренс, то подвесной подшипник в этом очень большую роль играет и если он будет испорчен, то настраивайтесь на то, что даже при самой незначительно просадки в подвески авто, кардан начнёт бить об кузов.

Примечание!
Чтобы произвести замену этого подшипника на авто, понадобится не малое количество инструментов, самое главное запаситесь: Гаечными, накидными и такого же рода ключами, если есть в Вашем арсенале вороток с накидными головками то его тоже возьмите, а так же понадобится молоток из мягкого металла, керосин или что то наподобие, кроме того спец. щипцы нужны будут при помощи которых стопорные кольца чашек крестовин снять придётся, а так же смотровая яма, универсальный съёмник и клещи по типу «Кобра»!

Краткое содержание:

  • Замена подвесного подшипника
  • Дополнительный видео-ролик

Где находится подвесной подшипник?

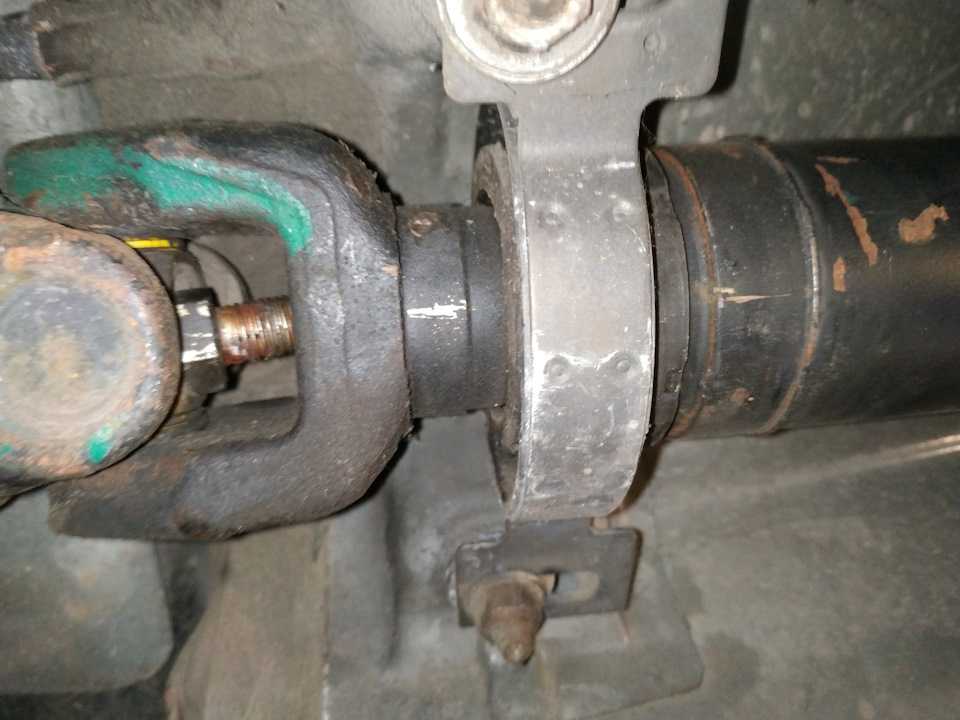

Подвесной подшипник находится в самой центральной части карданного вала (см. фото ниже), а закреплён он при помощи поперечены к кузову автомобиля (Правильнее будет так: Поперечина приворачивается гайками к кузову, а к поперечине уже крепиться подшипник при помощи двух болтов центральных), чтобы данный подшипник снять, придётся и карданным валом заняться (Он снят должен быть, по другому этот подшипник Вы не замените), а затем вооружившись съёмником, подшипник без труда можно будет спрессовать с вала на котором он находится и произвести его замену.

Когда нужно менять подвесной подшипник?
Подшипник состоит из следующих элементов: Во-первых сам подшипник качения, а во-вторых из резиновой части которая этот подшипник облегает, так вот со временем резина затвердевает и из-за того что она грубая стала, все колебания при вращении карданного вала просто не будут гаситься за счёт этой резины, из-за этого появятся такие проблемы как излишняя вибрация по кузову и ещё крестовины по раньше выйти из строя могут, поэтому даже при покупке нового подшипника обращайте внимание на эту резину, она должна быть эластичная, в противном случае купите подшипник в другом каком ни будь месте или от другого производителя, что касаемо самого подшипника, со временем у него появляется люфт и он заедать начать может (При покупки нового это тоже учитывайте, даже малейший люфт или заедание, не допустимо), если появиться люфт то тяжёлые удары будут идти по кузову при трогании автомобиля с места или после переключения передач, ну и конечно же вибрации, что касаемо заеданий, то это можно увидеть только сняв подшипник или просто залезьте под автомобиль и карданный вал по вращайте, закусываний быть в районе подшипника не должно, в противном случае он меняется на новый.

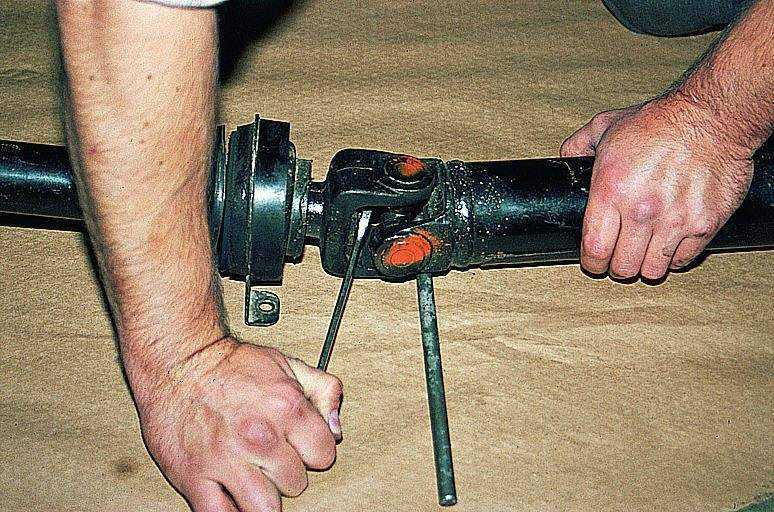

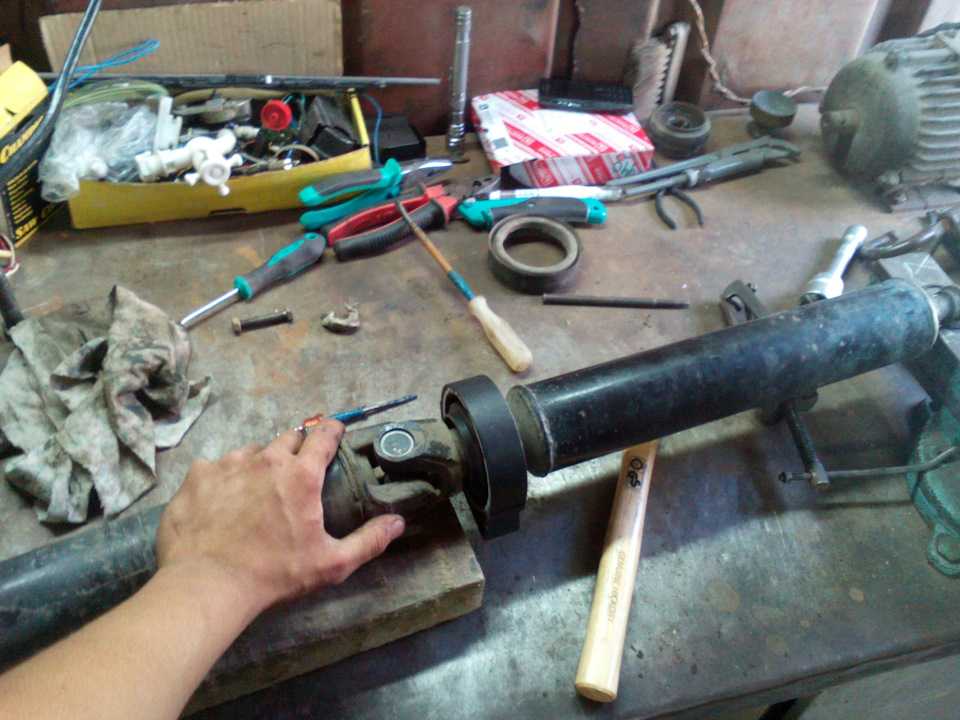

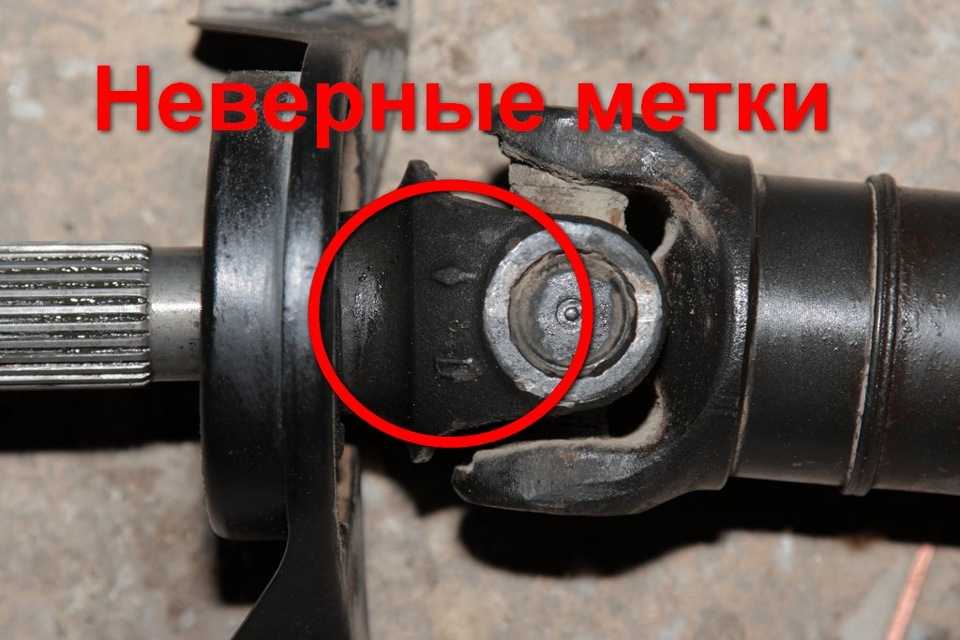

1. В начале самом снять карданный вал обязательно будет нужно с машины, чтобы было гораздо удобней работать с подвесным (Как снять, читайте «в этой статье»), после того как это будет завершено, в центральной части разъедините между собой две вилки карданного вала и одну часть отложите в одну сторону, а другую часть в другую (см. пункт 2 и 3 «здесь»), на этом основная работа закончена и если у Вас есть спец. съёмник то завершающую часть закончить не составит Вам труда никакого.

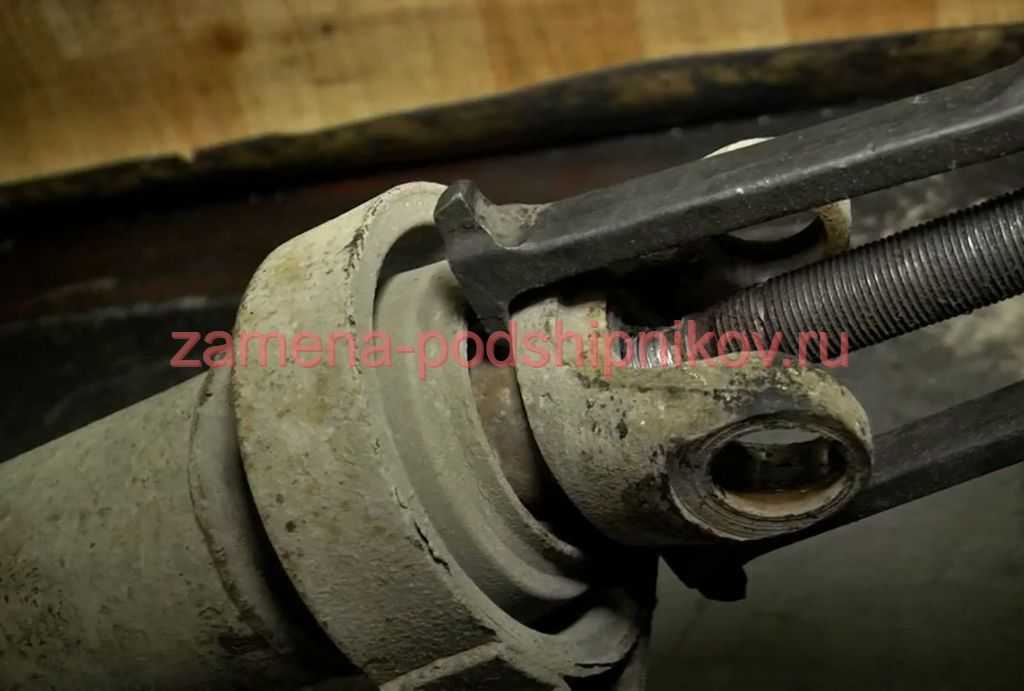

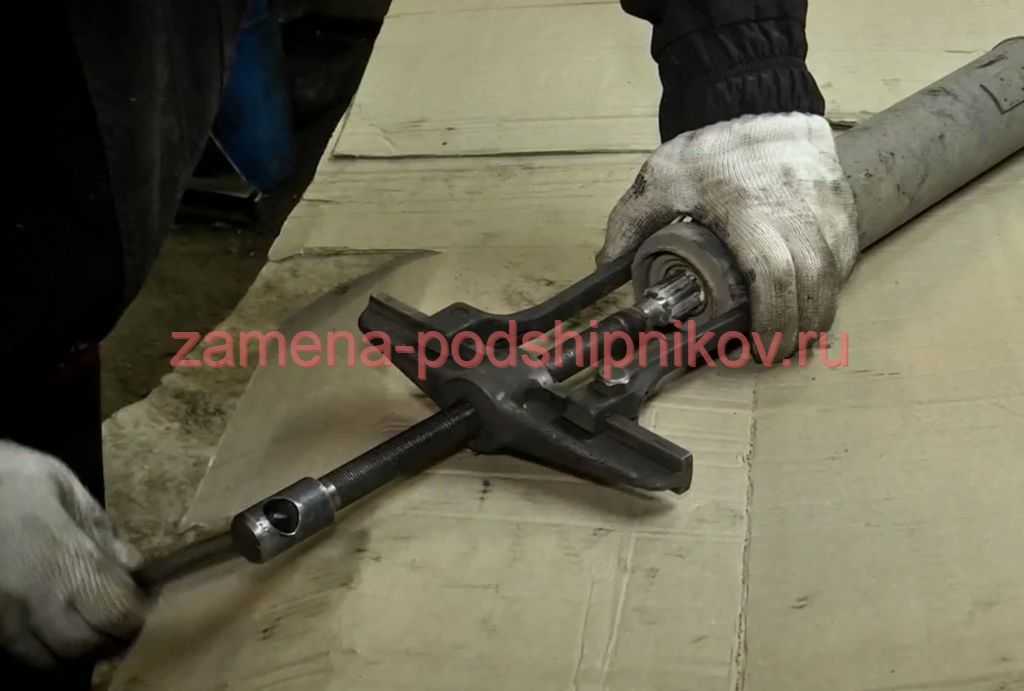

2. Теперь когда всё снято, откручивайте но не до конца (Прямо на кончике оставьте) центральную гайку которая подвесной на валу крепит, затем берите съёмник и с помощью него как это на маленьком фото показано, выпрессуйте одну из вилок (Ту самую за которой подвесной располагается) и отворачивайте гайку до конца и снимайте вилку.

Примечание!
Обратите внимание на маленькое фото выше, там используется молоток, его нужно будет применять в том случае если вилка не захочет сниматься (Заржавела и тому подобное), пару ударов молотком (Помочь съёмнику будет нужно) и считайте что вилка снята с вала!

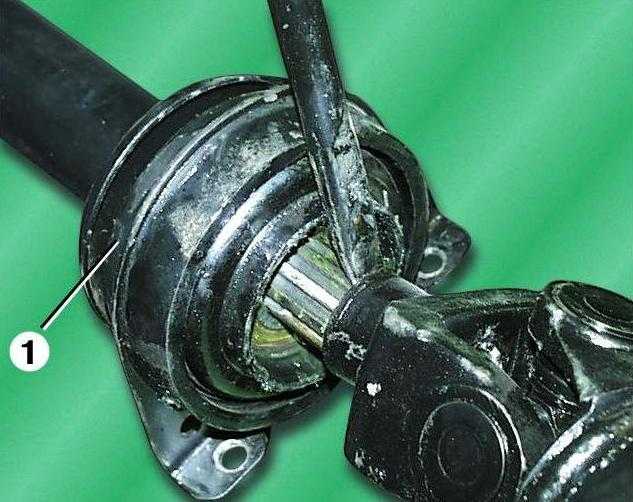

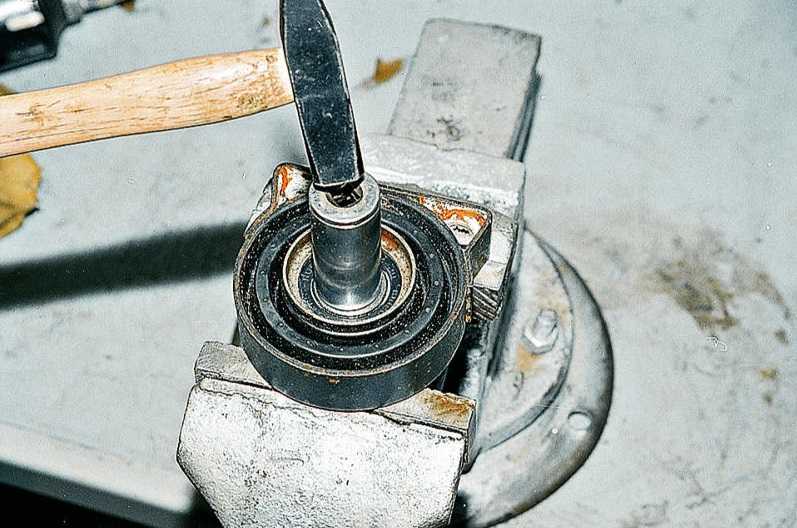

3. И в завершение отверните два болта (Они рядом друг с другом находятся) которые поперечину крепят к промежуточной опоре и после чего снимите её (см. фото 1), затем обоприте промежуточную опору вместе с подшипником на два уголка или что то наподобие этого и через головку, сбейте подшипник с промежуточного вала (см. фото 2), на этом подвесной подшипник в сборе снят с вала, если Вы будете менять чисто один подшипник (Лучше всё в сборе замените), то его отделить от остальной части будет нужно, он держится при помощи стопорного кольца (Перед этим грязеотражатели снимите) которое нужно зацепить спец. приспособлением для снятия стопорных колец (см. фото 3), а после проделанного, подходящей по размеру головкой выбейте подшипник (см.

фото 4) и произведите установку нового в обратном порядке.

Примечание!
Если подвесной Вы не сможете снять посредством его выбивания, то в этом случае его будет нужно разрезать, болгарка Вам в помощь, но только если решитесь это сделать, будьте осторожны не повредите вал и кстати, отдельно в таком случае заменить подшипник Вы уже не сможете (Только подвесной в сборе)!

4. Устанавливается подвесной в обратном порядке, в новые подшипники очень редко кладут хорошее количество смазки, в основном чуть чуть положат и всё, это экономия такая, если Вы не хотите постоянно лазить в автомобиль, то рекомендуем Вам добавить в подшипник ещё дополнительной смазки, какую смазку лучше добавлять смотрите на своё усмотрение, потому что в подшипники люди добавляют очень разную смазку и кому то нравится одного типа, а кому то другого, поэтому чтобы не возникало разногласий, добавляйте смазку на своё усмотрение и кстати, посмотрите для наглядности ролик ниже, в нём конечно же не подвесной подшипник показан но точно такой же подшипник качения, куда добавлять смазку, в этом ролике и смотрите.

Дополнительный видео-ролик:
Как быстро произвести замену подвесного, рассказывается в ролике чуть ниже:

Основы установки и снятия подшипников

Правильная установка радиального шарикового или роликового подшипника имеет решающее значение для достижения полного срока службы компонента. Неправильные методы монтажа, использующие более короткие пути, такие как использование молотка или горелки, приведут к преждевременному выходу из строя или потенциальной угрозе безопасности. В этой статье рассматриваются советы по правильной установке подшипников, в частности, установка подшипников без корпуса, в отличие от корпусных подшипниковых узлов, таких как опорный блок.

Крайне важно, чтобы все вопросы безопасности были решены, для работы было отведено достаточно времени, и процедура всем понятна до начала работ по установке подшипников. Инвестиции в надлежащие инструменты, процедурное обучение и время приведут к значительной экономии средств и продлению срока службы подшипника и машины, на которой он установлен. Стоимость подшипника и человеко-часов, необходимых для его правильного выполнения, ничтожно малы по сравнению с общей стоимостью простоя, первоначальной ценой машины, потенциальными дополнительными повреждениями и, конечно же, ущербом, который может быть нанесен установщику или оператору машины. . «Сделай все правильно с первого раза» — это не просто клише; это должно быть обязательным и частью культуры обслуживания на вашем предприятии. Во время этих процессов следует носить все необходимые средства индивидуальной защиты (СИЗ).

Механическое снятие, установка и методы

Безопасное и правильное удаление вышедшего из строя подшипника — первый шаг. Съемники и прессы, разработанные для этой цели, являются лучшими вариантами по трем причинам: безопасность, экономия времени и минимизация повреждения вала и корпуса во время процесса. Двух- и трехзахватные механические съемники равномерно натягивают наружное кольцо по мере затягивания резьбового штифта, центрированного на конце вала (см. рис. 1).

Другим типом съемника является сепаратор или нож, который имеет две пластины, расположенные за подшипником. Съёмники для тяжелых условий эксплуатации оснащены гидравлическими цилиндрами, что упрощает демонтаж. Если подшипник снимать с помощью высокоскоростного отрезного инструмента и использовать его небрежно, вал и корпус могут быть повреждены. Хотя размер и пространство иногда диктуют необходимость этого метода, любые последующие забоины и выемки на валу или в корпусе приводят к удалению металла. Удаление металла, в свою очередь, изменяет все важные допуски на размеры и правильную посадку подшипника. По возможности избегайте открытого огня или образования искр во время процесса.

Как правило, не рекомендуется повторно использовать подшипник, снятый с эксплуатации, но рекомендуется проверить подшипник после снятия на предмет причины отказа. Стресс с течением времени может привести к повреждениям, которые не видны невооруженным глазом. Это также требует определенного образования и опыта в области анализа неисправностей, чтобы определить причину и характер отказа. Единственный раз, когда подшипник может быть использован повторно, это если он был отправлен обратно производителю для очистки, осмотра, измерения, переточки и повторной сборки. Это нерентабельно с меньшими подшипниками.

Аккуратное обращение со сменным подшипником во время хранения или в процессе установки обязательно. Лучше всего хранить в чистоте, сухости, окружающей среде и без вибраций. Не разворачивайте подшипник, пока не будете готовы его установить. Не смывайте заводскую смазку, если только это не требуется из-за особых требований к смазке. Чистота — это образ жизни, как для механика, так и для подшипника.

Важно убедиться, что используется точная замена. Существует два способа идентификации механического компонента: измерение и/или проверка номера детали. Уважаемые производители маркируют кольца подшипника номером детали. На этот номер можно ссылаться в каталоге, в котором указаны размеры и допуски колец. Грубый размер можно получить с помощью штангенциркуля. Для точных измерений рекомендуется использовать откалиброванный сертифицированный нониусный микрометр с точностью до 0,0001 дюйма.

Вал и корпус должны быть чистыми, без выемок и заусенцев. Хотя для этой цели в промышленности обычно используется наждачная бумага, имейте в виду, что частицы, оторвавшиеся от бумажной подложки, могут загрязнить подшипник. Предпочтительно использовать промышленные колодки Scotch-Brite для очистки вала или корпуса от истирания или коррозии. Легкое машинное масло может быть использовано для удаления влаги или кислот. Чистота обязательна на протяжении всего процесса. Помните, что размер, форма и состояние вала и корпуса напрямую влияют на срок службы сменного подшипника.

Крайне важно измерить и проверить отверстие вала и корпуса, чтобы убедиться, что они находятся в пределах рекомендуемых допусков на размеры для применения и размера подшипника. Следует использовать калиброванные измерительные инструменты, такие как микрометр или штангенциркуль. Для вала и корпуса рекомендуется использовать восьмиточечный метод измерения (см. рис. 1). Это включает в себя четыре измерения в различных местах, чтобы определить, что вал и корпус не являются эллиптическими, а стороны параллельны. В руководствах по установке подшипников и справочниках для механиков перечислены различные типы посадок и точные допуски на размеры как для колец подшипников, так и для валов и корпусов. Если они не соответствуют предложенным спецификациям, срок службы подшипника будет уменьшен. Слишком большой вал или маленький корпус уменьшат требуемый внутренний зазор в подшипнике. Этот зазор необходим для свободного вращения тел качения, смазочной пленки и расширения металла, которое будет происходить из-за термических изменений. Слишком свободная посадка приведет к тому, что подшипник будет ходить или проскальзывать, вытягивая металл, который неизбежно попадет в подшипник. Помните, измеряйте перед монтажом.

Существует три основных типа посадки: с натягом или плотная, прямая, а также с зазором или свободная. Посадка определяется характером применения, нагрузкой, размером, типом подшипника и вращающимся кольцом.

Уровень усилия, необходимого для правильной установки подшипника, определяется типом и степенью прессовой посадки. В большинстве случаев любое вращающееся кольцо будет иметь запрессовку. Например, вал электродвигателя вращается вместе с ротором. Следовательно, внутреннее кольцо подшипника потребует посадки с натягом, а наружное кольцо будет посажено вплотную или с зазором.

Подшипники диаметром менее 50 миллиметров (мм) можно монтировать с помощью оправки для подшипников, если кольца установлены с легким натягом. Приводные инструменты состоят из металлической трубы, полимерных ударных колец и ударного молотка (см. рис. 2). Этот тип трубчатого привода можно использовать с втулками и масляными/консистентными уплотнениями. Важно использовать правильный размер втулки и ударного кольца и следить за тем, чтобы подшипник не перекосился во время посадки.

Оправочный пресс является безопасным методом снятия и установки. Пресс должен быть прикреплен болтами к прочному рабочему столу или полу. Рейка и шестерня вместе с длинной ручкой используются для обеспечения рычага. Нажатие на ручку опускает стойку. Никогда не прикрепляйте трубу к рукоятке. Медленно оказывайте давление. Пластина с прорезями, обычно называемая наковальней, используется для поддержки детали машины и обеспечения сквозного доступа к валу. В идеале используйте только аксессуары, предназначенные для прессы. Надлежащая блокировка колец подшипника имеет важное значение, так же как и выравнивание и выравнивание заготовки по квадрату для эффективной равномерной силы. При использовании пресса следите за тем, чтобы кольца подшипников были правильно заблокированы, чтобы монтажные усилия не передавались через тела качения. Эти силы вызывают вмятины на дорожках качения, известные как истинное бринеллирование.

Гидравлический пресс — полезная и эффективная машина для снятия и установки подшипников, но при его использовании необходимо соблюдать несколько оговорок. Крайне важно, чтобы техник по техническому обслуживанию прошел обучение технике безопасности и правильному использованию. Опасности для оператора многочисленны, и существует вероятность повреждения соответствующих обрабатываемых компонентов. Эти прессы обычно оцениваются в тоннах давления. Держите руки чистыми, найдите кнопку пуска/остановки и наденьте средства индивидуальной защиты. Те же соображения, которые относятся к использованию ручных прессов, применимы и к использованию гидравлических прессов. Требуется выравнивание и выравнивание заготовки, правильная блокировка подшипника и вала и медленное равномерное давление. Медленно опускайте домкрат и наблюдайте, куда прикладывается усилие. Один и тот же человек должен вставлять/настраивать работу и управлять прессом. Не превышайте предельную рабочую нагрузку пресса.

Термическое снятие, установка и методы

Снижение или повышение температуры подшипника, вала и/или корпуса в установленных пределах является еще одним методом снятия и установки подшипников. Все предостережения, упомянутые в отношении механических методов удаления, также относятся к термическим методам. Вал и корпус должны быть чистыми, без зазубрин и заусенцев. Необходимо выделить время для измерения и подтверждения того, что вал и корпус находятся в пределах рекомендованных размеров. Если вал или корпус не соответствуют рекомендованным допускам, их следует заменить. Хотя использование связующих веществ может временно выиграть время, монтажные составы для подшипников не заменяют требование хорошей подгонки размеров.

Использование жидкого азота или сухого льда для снижения температуры стальных компонентов должно использоваться только при посадке с сильным натягом. В зимние месяцы в северных странах техники обычно размещают валы большого диаметра снаружи на ночь, а затем утром нагревают подшипник и собирают их вместе. Помните, что побочным продуктом этого процесса может быть образование воды из-за резких изменений температуры и относительной точки росы. Вода на стали равна ржавчине.

Существует множество нагревателей подшипников, таких как конические, нагревательные пластины, печь для пиццы и слишком распространенная масляная ванна. У всех этих типов есть две общие черты: они медленные и обычно грязные. Для установки подшипников на вал лучше всего использовать современный индукционный нагреватель подшипников (см. рис. 3). Они безопасны, быстры, эффективны и чисты. Индукционные нагреватели доступны в различных размерах, большинство из которых переносятся вручную или помещаются на тележку. Их также можно использовать для нагрева других компонентов, таких как ступицы муфт и втулки.

Индукционные нагреватели подшипников создают сильное переменное магнитное поле, вызывающее вихревые токи в металле. Эти токи вызывают быстрый нагрев кольца. Его можно сравнить с трансформатором, использующим первичную катушку с многочисленными витками и вторичную катушку с несколькими витками (подшипник). Вторичная катушка будет подавать низкое напряжение при высокой силе тока. Подшипник действует как короткозамкнутая одновитковая вторичная катушка, через которую проходит низкое переменное напряжение с большой силой тока. Результат: Ближайшее к стержню кольцо быстро нагревается. Одним из побочных продуктов этого процесса является намагничивание. Современные нагреватели имеют автоматический цикл размагничивания в конце процесса. Помните, что датчик температуры должен быть размещен на внутреннем кольце для расширения, чтобы обеспечить запрессовку на валу. Рекомендуемая установка температуры составляет 110°C или 230°F. Оператор имеет полный контроль над настройками.

Напоминания об установке подшипников

  • Наденьте СИЗ.
  • Аккуратное обращение и чистота очень важны.
  • По возможности избегайте стальных молотков или искр.
  • Осмотрите вал и корпус. Удалите заусенцы.
  • Измерять, измерять и еще раз измерять.
  • Подгонка имеет значение.
  • Используйте идентичные замены.
  • Избегайте перегрева.
  • Используйте правильные инструменты.
  • Будьте осторожны, думайте о безопасности, делайте это осторожно!

Заключение

Правильная установка радиального шарикового или роликового подшипника имеет решающее значение для достижения полного срока службы компонента. Для правильной установки подшипников крайне важно, чтобы все вопросы безопасности были решены, для работы было отведено достаточно времени, и все поняли процедуру до начала работы.

Ричард Р. Кнотек — специалист по техническому обучению в Motion Institute, подразделении Motion Industries. Он проработал 43 года в Motion Industries, занимая различные должности, включая водителя, специалиста по продажам, операционного менеджера, продавца, руководителя филиала и специалиста по продукции. Бывший адъюнкт-инструктор Программы промышленного обслуживания Университета Северного Мичигана, Кнотек также является опубликованным автором книги «Механические системы и принципы» (ISBN 0-13-049). 417-8). Для получения дополнительной информации посетите веб-сайт motionindustries.com или видеоканал MiHow2.com, на котором размещены обучающие видеоролики, в том числе советы по установке подшипников.
