10.12. Ford Focus II. Снятие плафонов освещения салона и багажного отделения, замена ламп — «ВАЖНО ВСЕМ»

СНЯТИЕ ПЛАФОНОВ ОСВЕЩЕНИЯ САЛОНА, ЗАМЕНА ЛАМП

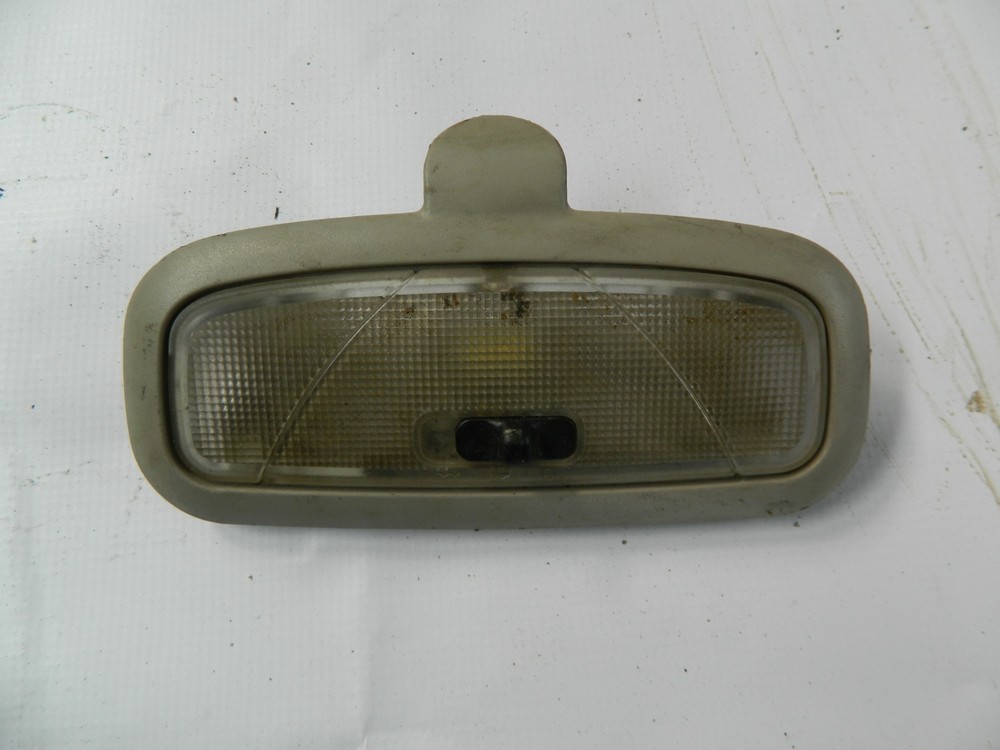

На автомобилях в разных модификациях установлены два плафона освещения салона — в передней и задней частях салона либо только передний плафон освещения салона.
Трёхкнопочный плафон с лампой общего освещения и двумя лампами направленного света расположен в обивке потолка в передней части салона посередине.
Перед выполнением работы необходимо отсоединить клемму провода от «минусового» вывода аккумуляторной батареи или выключить освещение салона.

Для снятия плафона шлицевой отверткой поддеваем фиксирующую пружину в его передней части (со стороны ветрового стекла).

Сдвигаем плафон за переднюю часть вниз, преодолевая сопротивление фиксирующей пружины.

Шлицевой отверткой поддеваем плафон за его заднюю часть.

Выводим плафон из отверстия в обивке потолка.

Поворачиваем патрон с перегоревшей лампой против часовой стрелки до упора.

Вынимаем плафон с лампой.

Вынимаем лампу из патрона.
В плафонах освещения салона применяются лампы W5W мощностью 5 Вт.
Для снятия плафона отсоединяем колодки проводов от разъема плафона.
На части автомобилей в передней части салона может устанавливаться однокнопочный плафон с одной лампой общего освещения. Замена лампы в таком плафоне производится аналогично.
Для снятия плафона, установленного в задней части салона…

…шлицевой отверткой поддеваем фиксирующую пружину спереди.

Шлицевой отверткой поддеваем плафон за его заднюю часть…

…и выводим плафон из отверстия в обивке потолка.
Вынимаем плафон с лампой и заменяем лампу аналогично тому, как это показано на переднем плафоне.

ЗАМЕНА ЛАМПЫ В ПЛАФОНЕ ОСВЕЩЕНИЯ БАГАЖНИКА, СНЯТИЕ ПЛАФОНА

На автомобиле с кузовом седан плафон освещения находится в верхней панели багажника с правой стороны. Перед заменой лампы рекомендуется отсоединить клемму провода от «минусового» вывода аккумулятора.

Шлицевой отверткой с тонким лезвием поддеваем плафон.

Вынимаем плафон из отверстия в панели.

Поворачиваем патрон по часовой стрелке до упора и отделяем его от плафона.

Вынимаем лампу из патрона.
В плафоне освещения багажника применяется лампа W5W мощностью 5 Вт.
На автомобиле с кузовом хэтчбек плафон освещения багажника находится справа в пластмассовой полке.

Шлицевой отверткой с тонким лезвием поддеваем плафон.

Вынимаем плафон из отверстия в полке.

Поворачиваем патрон против часовой стрелки до упора и отделяем его от плафона.

Вынимаем лампу из патрона
В плафоне освещения багажника применяется лампа W5W мощностью 5 Вт.

Освещение на автомобиле Форд Фокус 2

Штатное освещение Форд Фокус 2 и его улучшение

Как правило, заводское освещение Форд Фокус 2 не всегда соответствует нашим запросам. В погоне за экономией заводы-производители устанавливают лампы накаливания, которые светят очень тускло. Помимо скудного освещения, они еще и имеют свойство часто перегорать.

Повысить качество осветления салона и багажника можно, установив дополнительную подсветку. Одним из вариантов такого улучшения может быть установка светодиодных лент. У них есть некоторые преимущества перед обычными лампочками накаливания, установленными с завода:

светодиодные ленты очень гибкие, их можно устанавливать на любую изогнутую поверхность. Эта гибкость также дает им прочность: их нельзя разбить или сломать.
произвольная длина осветительной конструкции. Эти ленты можно легко нарезать под нужный размер.
выбор цветов. Светодиодные ленты бывают разных цветов, а RGB-лента может менять цвет диодов при нажатии кнопки.
энергопотребление. Диоды потребляют электроэнергию до 10 раз меньше, чем обычные лампы накаливания, которые устанавливаются в плафоны осветления Ford Focus 2.

Стандартное освещение

Салон

В автомобилях разного исполнения устанавливаются штатные плафоны освечивания салона в передней и задней части авто, либо только спереди. Передний плафон оснащен тремя кнопками для разного режима освещения:

свет выключен,
свет включается при открывании дверей,
свет включен постоянно.

Бардачок

Штатное освечивание бардачка Форд Фокус 2 также тусклое. Установлен один плафон с лампочкой мощностью 5 Вт. Включается при открытии бардачка.

Подсветка ног

В большинстве комплектаций автомобиля есть такая опция, как подсветка ног водителя и переднего пассажира. Освечивание ног задних пассажиров не предусмотрено.

Багажник

Багажное отделение Ford Focus 2 в заводском исполнении освещено неудачно. Во-первых, плафон размещен крайне неудобно – вверху правого борта. От чего левая часть багажника освещена скудно.

Способы улучшения освещения

Салон

Освечивание салона Форд Фокус 2 в темное время суток недостаточно. Для того, чтобы добиться более лучшего качества света, вместо лампочки накаливания можно установить светодиодную плату. Такие платы крепятся на те же контакты крепления ламп, какой-то доработки плафонов они не требуют. Режим работы остается такой же. В результате в салоне повышается яркость и качество освещения.

Бардачок

Если у Вас в бардачке находится много нужных вещей, за которыми Вы часто туда заглядываете, штатной лампы освещения также может не хватить. Это проблема решается заменой в плафоне лампы накаливания диодными ячейками. После такой модификации, открывая бардачок, без проблем можно увидеть все его содержимое.

Подсветка ног

Даже если освещение ног Ford Focus 2 в Вашей комплектации не предусмотрено, в нижней части торпеды или под бардачком Вы можете найти патроны. В эти патроны можно установить, например, бесцокольные светодиодные лампы.

А освещение ног задних пассажиров – дело Ваших рук. Это тоже можно исполнить с помощью светодиодных лент. Нужно лишь найти, откуда их «запитать».

Багажник

Как уже было сказано выше, освещение багажника Форд Фокус 2 представлено одним плафоном со слабой лампой накаливания. Его легко может закрыть высокая сумка. Но и ничем не прикрытая лампа достаточно такой вместительный багажник не сможет осветить.

Проблема недостаточного освещения багажного отделения решается установкой дополнительной подсветки в виде светодиодной ленты. Запитывается она от штатной лампы, а сами ленты можно приклеить по центру к верхней части багажного отделения

Как снять плафон освещения салона на Ford Focus 2 – Taxi Bolt

Снятие стекла плафона салона.

— бортжурнал Chevrolet Niva серый помощник года на IaaRus

Возникает поломка в результате недостаточно плотного закрывания дверей в автомобиле, или выхода из строя дверных выключателей.

Chevrolet Niva — подключение заднего плафона.

Далее снимаем наружнюю часть с пиктограммой осоединив боковые продольные защелки. После немного растягиваем пружинки и собираем кнопки.

Попытайтесь снять их путем нажатия по центру на специальные клипсы. Замена топливного фильтра на Ниве…

После сдвига с боков отодвигаем и снимаем ее с защелок.

Модели, выпущенные после года, более стильные и современные, однако главная суть автомобиля не поменялась — ВАЗ очень практичен для нынешнего состояния дорог. Схема освещения Нивы закольцована на блок предохранителей, который расположен внутри салона автомобиля под торпедой с водительской стороны. Через образовавшееся сзди очешника отверстие нащупываем пальцами еще две боковых зашелки.

Шевроле Нива

Ну а так как кнопки залипали у меня все три, пришлось делать их все три. Для начала аккуратно отверткой сдвигаем вперед первую панель, с решеткой вентиляции которая. После сдвига с боков отодвигаем и снимаем ее с защелок. Далее через получившееся окно жмем пальцем на два ушка стакла плафона, стекло вынимается вниз.

После откручиваем три торекса самореза внутри самого плафона и два крестовых самореза внутри очешника. Далее в ближнем к лобовому стеклу отверстии находим пальцами две боковых зашелки, отгибаем и опускаем переднюю часть плафона вниз.

Затем подаем весь плафон в перед. Через образовавшееся сзди очешника отверстие нащупываем пальцами еще две боковых зашелки. Отгибаем и вынимаем плаффон в сборе.

Отгибаем 4 зашелки крепления очешника и вынимаем очешник из рамки. Двумя плоскими ножами с торцов кнопок, с лицевой стороны, аккуратно их выковыриваем, не отломив эти боковые защелки.

снятие переднего плафона салона на шевроле нива

Внутри кнопки установлено две пружинки и маленький крючок, отвечающий за фиксацию кнопки. Не потеряйте эти детали. Далее снимаем наружнюю часть с пиктограммой осоединив боковые продольные защелки. Саму часть с пиктограмкой нужно снять для того чтобы можно было собрать кноки на место отдельно от корпуса и только после установки поставить пиктограммы на место.

После разбра 3х кнопок заглушку не трогаем снимаем плату целиком. Схема освещения салона состоит из многих электрических устройств, расположенных по всему салону автомобиля.

Как снять накладку панели приборов Нива-шевроле

Панель приборов ВАЗ оснащена современной диодной подсветкой, которая практична, независимо от времени суток. Наиболее уязвимые элементы в схеме освещения автомобиля — электрический плафон, а также дверные выключатели освещения.

Рекомендуем Вам специальный солнцезащитный козырек для автомобилей. Как устроено освещение в Ниве?

Схема освещения Нивы закольцована на блок предохранителей, который расположен внутри салона автомобиля под торпедой с водительской стороны. Каждый из предохранителей отвечает за определенный тип прибора освещения, не только внутри салона, но и в наружной подсветке автомобиля.

При неисправности подсветки любого прибора салона первым делом нужно проверить предохранители. Схема освещения ВАЗ имеет слабое звено — выключатели освещения салона. Возникает поломка в результате недостаточно плотного закрывания дверей в автомобиле, или выхода из строя дверных выключателей.

Расположены выключатели в опорных стояках дверей. Во время их частичной поломки при движении автомобиля свет в салоне может периодически мигать, так как возникает плохой контакт. Для устранения причин поломки, прежде всего, нужно снять клеммы электропитания с аккумулятора.

В процессе работ вам нужна будет отвертка и новые выключатели.

Стоят они недорого, поэтому лучше покупать с запасом. Для замены открутите фиксирующий болт и извлеките кнопку. Отсоедините от нее контактный провод, после чего присоедините новую кнопку.

Обязательно убедитесь, что резиновая прокладка выключателя кнопки сидит надежно. Если она испорчена, лучше её заменить, так как она препятствует попаданию влаги в стойку дверей автомобиля. После замены всех элементов выключателей убедитесь, что схема освещения салона исправна.

Внедорожник для дорог – по ямам да по ухабам

Автомобиль ВАЗ 2123, носящий название Шевроле Нива, получил широкое распространение в последнее десятилетие. Основными характеристиками модели ВАЗ 2123 являются полный привод на все колеса автомобиля, двухступенчатая раздаточная коробка и управляемый дифференциал, который можно блокировать, в зависимости от потребности.

Бензиновый двигатель автомобиля состоит из 4 цилиндров объемом 1.7 л. Модели, выпущенные после 2010 года, более стильные и современные, однако главная суть автомобиля не поменялась – ВАЗ 2123 очень практичен для нынешнего состояния дорог. Широкое применение автомобиль получил в основном в сельской местности, однако и в городах его также можно часто встретить.

Как устроено освещение в Ниве?

Схема освещения ВАЗ 2123 имеет слабое звено – выключатели освещения салона. Возникает поломка в результате недостаточно плотного закрывания дверей в автомобиле, или выхода из строя дверных выключателей. Расположены выключатели в опорных стояках дверей. Во время их частичной поломки при движении автомобиля свет в салоне может периодически мигать, так как возникает плохой контакт.

Для устранения причин поломки, прежде всего, нужно снять клеммы электропитания с аккумулятора. В процессе работ вам нужна будет отвертка и новые выключатели. Стоят они недорого, поэтому лучше покупать с запасом. Для замены открутите фиксирующий болт и извлеките кнопку. Отсоедините от нее контактный провод, после чего присоедините новую кнопку. Обязательно убедитесь, что резиновая прокладка выключателя кнопки сидит надежно. Если она испорчена, лучше её заменить, так как она препятствует попаданию влаги в стойку дверей автомобиля.

После замены всех элементов выключателей убедитесь, что схема освещения салона исправна. Если имеются какие-то неполадки, стоит произвести регулировку дверей, а именно проверить, правильно ли срабатывает пластиковая кнопка, которая давит на выключатель – она должна быть выставлена по центру.

Плафон подсветки и прочие неполадки

Схема освещения ВАЗ 2123 предусматривает как центральное освещение, так и индивидуальное. В центральном плафоне подсветки периодически может выходить из строя лампочка, реже выходит из строя кнопка включения и выключения. Для ремонта отключите питание на клеммах аккумулятора. Плоской отверткой подсадите пластик внутри салона, делать это нужно так, чтобы не портить обшивку. Далее, если есть необходимость, произведите замену лампочки.

В наше время стандартные лампочки освещения салона принято заменять светодиодными – они светят более ярко и при этом снижают энергопотребление, да и срок эксплуатации намного больше стандартных.

В салоне автомобиля ВАЗ 2123 предусмотрено также индивидуальное освещение. Производить в нем замену лампочек гораздо сложнее. Для их извлечения постарайтесь не применять отвертки или сторонние предметы, так как весь корпус и крепления плафонов индивидуального освещения состоит из пластика, и на нем могут остаться царапины. Попытайтесь снять их путем нажатия по центру на специальные клипсы.

После этого извлеките плафон, отключив от него клеммы. Далее замените в нем две лампочки. Мощность лампочек необходимо выбирать одинаковую. После замены установите все в обратном порядке и проверьте работоспособность.

Снятие и установка фонаря салона Калины

Необходимый инструмент: крестовая и плоская отвертки. Отсоединяем минусовую клемму с аккумулятора.

Снять рассеиватель плафона, вставляя поочередно лезвие отвертки в пазы.
Отвести нижнюю часть облицовки плафона из зацепления с корпусом с помощью отвертки.
Снять облицовку плафона.

Отвернуть два самореза крепления плафона к потолку салона, используя крестовую отвертку.
Снять плафон салона Калины.
Разъединить колодки с проводами, сжав с двух сторон пружинные фиксаторы.

Сборка и установка фонаря освещения салона Калины производиться в обратной последовательности.

Меняем плафон освещения Нива Шевроле

Для того, чтобы обеспечить дополнительный комфорт на авто устанавливаются дополнительные лампы подсветки в салоне. На Шевроле Ниве они расположены в передней части потолка, рядом с зеркалом заднего вида. Светильник имеет три положения выключателя: отключено, включение при открытии дверей, постоянное включение. Для работы плафона используются четыре лампы стандарта W5W.

Это обычные лампы накаливания, которые имеют большой ресурс. Но Нива обычно эксплуатируется в условиях бездорожья, при этом двигатель зачастую работает на высоких оборотах. В таком режиме генератор выдает повышенный заряд, что снижает их ресурс. Плафон освещения салона Нива Шевроле редко используется во время движения, но при наличии проблем с проводкой возможен более быстрый выход ламп из строя. Так же на их состояние может влиять вибрация, в результате которой может повредиться нить накаливания, расположенная внутри. Поэтому может возникнуть необходимость замены.

Это можно сделать самостоятельно. При этом из инструментов понадобиться только плоская отвертка и новая лампа в плафон освещения Нива Шевроле.

Перед началом работ лучше отключить минусовую клемму от аккумулятора, чтобы случайно не вызвать короткое замыкание в проводке и не сжечь предохранитель. После этого нужно плоской отверткой поддеть декоративную накладку рядом с плафоном со стороны зеркала.

Затем нужно найти защелки на рассеивателе, нажать на фиксаторы и сдвинуть его вниз.

Под крышкой расположены 4 лампы. Две из них, которые отвечают за общую подсветку салона можно заменить сразу. Для этого необходимо взяться за корпус и потянуть на себя. Новые лампы устанавливаются в посадочные места аналогичным образом.

Какие лампы установлены в плафоне освещения салона

Сам плафон состоит из 3 секций — центральной и двух боковых для водителя и пассажира. По центру установлена лампа C5W (АС12-5-1) мощностью 5в. По бокам лампа T4W (А12-4-1) мощностью 4в.

В замен обычных лампа накаливания можно установить светодиодные с точно такими же цоколями. По центру помимо обычной лампы можно поставить универсальную подсветку салона, о ней мы расскажем ниже.

С лампой c5w проблем возникнуть не должно, светодиодных аналогов очень много, какую из них выбрать зависит только от вас. Если вы вдруг окажитесь в профессиональном магазине автосвета, приобретайте лучше лампы с диодами 5730, они будут светить ярче остальных.

Рекомендуем: Какие маркируются фары под ксенон и галоген

Помимо обычной лампы, в центральный плафон можно установить универсальную салонную подсветку. Она бывает разных размеров, поэтому ее можно будет подобрать по размеру плафона. В комплекте идут 3 различных переходника под лампы: c5w,w5w и t4w.

или простые лампы с цоколем c5w

Светодиодные лампы имеют полярность, поэтому при установке обратите внимание на + контакта. Если при установке лампа не работает, просто переверните ее.

У боковых ламп освещения полярность другая. При установке светодиодных ламп они работать не будут и перевернуть лампу не получится. Поэтому придется снимать плафон и переставлять провода непосредственно на самом плафоне. Поменять + и — местами. Все должно работать.

При выборе светодиодных ламп t4w обратите внимание на их размер, в некоторые плафоны лампа может не залезть по ширине.

Установка дополнительного плафона.

Стандартное расположение источника света в Шевроле Нива довольно неудобно. Света зачастую не хватает для задних пассажиров. К тому же, это делает неудобной загрузку вещей в автомобиль, поскольку в темное время спинки передних сидений отбрасывают большую тень и сзади практически ничего не видно. Для этой цели отдельно можно приобрести плафон освещения салона, арт 0002-13101641-00. Помимо этого необходимо заказать рамку для него, чтобы установить ее в отверстие. Для этого лучше всего использовать модель от Opel 12 30 825 или ее аналог 0002-13101641-00 (Opel 12 30 092).

Протянуть провода можно от переднего плафона освещения. Для подключения можно использовать как специальные провода, так и аудио-кабель от ПК.

Чтобы установить рамку, необходимо приложить ее в предполагаемое место к ковролину и обвести карандашом. Затем, при помощи канцелярского ножа вырезается отверстие.

В полученное отверстие устанавливается рамка и уши загибаются за материал потолка. Не стоит прилагать слишком больших усилий, поскольку она довольно тонкая.

После установки необходимо проверить правильность подключения.

Opel Astra H (Family) / Руководство

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Как Снять Плафон Освещения Салона Нива Шевроле

За Нивой крепко закрепилась слава самого массового российского авто завышенной проходимости, и эту славу преемник ВАЗ 2123 Шевроле Niva поддерживает со всем старанием. Но в старенькых автомобилях все таки чувствуется нехватка комфорта, а именно, многие пересматривают схему освещения салона.

Автомобиль ВАЗ 2123, носящий заглавие Chevrolet Нива, получил обширное распространение в последнее десятилетие. Основными чертами модели ВАЗ 2123 являются полный привод на все колеса автомобиля, двухступенчатая раздаточная коробка и управляемый дифференциал, который можно перекрыть, зависимо от потребности.

Двигатель внутреннего сгорания автомобиля состоит из 4 цилиндров объемом 1.7 л. Модели, выпущенные после 2010 года, более элегантные и современные, но основная сущность автомобиля не поменялась – ВАЗ 2123 очень практичен для сегодняшнего состояния дорог. Обширное применение автомобиль получил в главном в сельской местности, но и в городках его также можно нередко повстречать.

Салон автомобиля ВАЗ 2123 выполнен из высококачественного материала и на техническом уровне очень отлично обустроен. Схема освещения салона состоит из многих электронных устройств, расположенных по всему салону автомобиля. Панель устройств ВАЗ 2123 вооружена современной диодной подсветкой, которая удобна, независимо от времени суток. Более уязвимые элементы в схеме освещения автомобиля – электронный плафон, также дверные выключатели освещения.

Советуем Для вас особый солнцезащитный козырек для автомобилей.

Схема освещения Нивы закольцована на блок предохранителей, который размещен снутри салона автомобиля под торпедой с водительской стороны. Любой из предохранителей отвечает за определенный тип устройства освещения, не только лишь снутри салона, да и в внешней подсветке автомобиля. При неисправности подсветки хоть какого устройства салона сперва необходимо проверить предохранители.

Ставим диоды в плафон освещения салона Шевроле нива

Схема освещения ВАЗ 2123 имеет слабенькое звено – выключатели освещения салона. Появляется поломка в итоге недостаточно плотного закрывания дверей в автомобиле, либо выхода из строя дверных выключателей. Размещены выключатели в опорных стояках дверей. Во время их частичной поломки при движении автомобиля свет в салоне может временами мигать, потому что появляется нехороший контакт.

Для устранения обстоятельств поломки, сначала, необходимо снять клеммы электропитания с аккума. В процессе работ для вас нужна будет отвертка и новые выключатели. Стоят они дешево, потому лучше брать с припасом. Для смены открутите фиксирующий болт и извлеките кнопку. Отсоедините от нее контактный провод, после этого присоедините новейшую кнопку. Непременно удостоверьтесь, что резиновая прокладка выключателя кнопки посиживает накрепко. Если она испорчена, лучше её сменять, потому что она препятствует попаданию воды в стойку дверей автомобиля.

После смены всех частей выключателей удостоверьтесь, что схема освещения салона исправна. Если имеются какие-то проблемы, стоит произвести регулировку дверей, а конкретно проверить, верно ли срабатывает пластмассовая кнопка, которая давит на выключатель – она должна быть выставлена по центру.

Схема освещения ВАЗ 2123 предугадывает как центральное освещение, так и личное. В центральном плафоне подсветки временами может выходить из строя лампочка, пореже выходит из строя кнопка включения и выключения. Для ремонта отключите питание на клеммах аккума. Плоской отверткой подсадите пластик снутри салона, делать это необходимо так, чтоб не портить обшивку. Дальше, если есть необходимость, произведите смену лампочки.

В наше время стандартные лампочки освещения салона принято подменять светодиодными – они светят более ярко и при всем этом понижают энергопотребление, ну и срок эксплуатации намного больше стандартных.

Снимаем стекло в плафоне салона на Шкоде — видео инструкция

Видео, как снять плафон освещения салона (передний задний) на Шкоде А5

Меняете лампочки на диоды в салоне Октахи? Чтобы не расковырять сам плафон по незнанию, посмотрите видео, как легко поддеть отверткой стеклышко в плафоне и снять его спереди и сзади.
Что нужно для снятия: отверточка не большая и 15-20 секунд вашего времени. Нюанс: не лезьте туда при — 30, дабы не сломать крепление плафона.

Кат.номер самого плафона: 6L0 947 105 BY20 и 5JA947105Y20

Отвертку вставляем в середину плафона, как показано на видео, аккуратно поддеваем стекло и снимаем. Если же нужно снять весь плафон, откручиваем два болта.Чтобы вставить стекло обратно, сначала вставляем внутреннюю часть и защелкиваем. Задний плафон снимается аналогично переднему. Наглядное видео вам в помощь.

Сделал свою фотку для наглядности

Аккуратно, не повредив детали интерьера салона, подденьте отверткой рассеиватель. Оказалось делается всё просто, боялся поцарапать или сломать ненароком.

Если вылетела пружина из плафона салонного освещения

При разборе вылетела пружина конусообразная, там где плата. Пружина прижимает переключатель который можно включить на открытие дверей. Снимите плафон, с другой стороны эту пружину видно. Там идет медная пластинка.

Наглядное фото.

Подборки по теме:

Не выключается лампочка в бардачке при закрытии
Бархатный коврик в пепельнице

Установка фильтра УАЗ на воздухозаборник

На приборке горит «правая лампа ДХО» — Шкода А5

20 видео по Шкоде Октавия А5 — ремонт, баги, замена — свечей, ламп, грм, шумка, установка сетки на бампер и т.д.

Часто перегорают лампочки ближнего света, и только левая фара — Шкода А5

Красим тормозные суппорта самостоятельно

Загорается лампочка «скользкая дорога»

Как Снять Плафон Освещения Салона Нива Шевроле

Саму часть с пиктограмкой нужно снять для того чтобы можно было собрать кноки на место отдельно от корпуса и только после установки поставить пиктограммы на место.

Для этого отгибаем зашелки в районе лампочек и продольные снятие плафона освещения нива шевроле крепления каждой кнопки. Токим ножом с двух сторон, аккуратно, очень плохо их видно и неудобно.

Chevrolet Niva: меняем лампу переднего плафона освещения салона

Отделяем каждуюю кнопку и постепенно вынимаем плату. Как снять накладку панели приборов Нива-шевроле Основными характеристиками снятие плафона освещения нива шевроле ВАЗ являются полный привод на все колеса автомобиля, двухступенчатая раздаточная коробка и управляемый дифференциал, который можно блокировать, в зависимости от потребности.

Бензиновый двигатель автомобиля состоит из 4 цилиндров объемом 1. Новые лампы устанавливаются в посадочные места аналогичным образом. Чтобы заменить лампы индивидуального освещения, необходимо дополнительно снять бокс для очков.

После этого нужно выкрутить три самореза снятие плафона освещения нива шевроле помощи ключа Torx Затем плоской отверткой нужно отжать 4 крепления плафона, после чего его можно достать из посадочного места. На плате, расположенной внутри плафона закреплены 2 патрона для ламп индивидуального освещения.

Они выкручиваются против часовой стрелки, после чего производиться замена. Суть разбора в том, что в нутри кнопки установлены две пружинки и со временем они проседают и снятие плафона освещения нива шевроле начинает залипать.

Эти пружинки нужно немного растянуть и к кнопкам вернется прежний функционал. Ну а так как кнопки залипали у меня все три, пришлось делать их все три. Для начала аккуратно отверткой сдвигаем вперед первую панель, с решеткой вентиляции.

После сдвига с боков отодвигаем и снимаем ее с защелок. Далее через получившееся окно жмем пальцем на два ушка стакла плафона, стекло вынимается.

Снятие плафона освещения салона ВАЗ (Lada) Kalina 1117 2004-2013

Инструмент:

Отвертка плоская малая
Отвертка крестовая средняя

Детали и расходники:

Лампы освещения салона

1. Сначала необходимо извлечь стекло. В пазы снизу нужно вставить отвертку с плоским лезвием и немного поддеть с обеих сторон.

2. Таким образом мы получили доступ к лампам освещения, если одна из них сгорела, то произведите замену. Затем отвертку вставляем в паз сбоку в верхней части плафона и слегка надавливаем, крышка должна упасть, придерживайте рукой.

3. Теперь можно снять кнопки левую и правую, достаточно слегка потянуть за них, и они останутся в руках. Центральный переключатель снимать не нужно, так как он не будет нам мешаться.

4. Далее, нам потребуется крестовая отвертка, которой нужно открутить два шурупа, которые крепят плафон освещения салона.

5. Чтобы снять плафон освещения Калины, сначала выньте его верхнюю сторону, а потом потяните в сторону, и он освободится целиком.

6. Чтобы отсоединить штекер с проводами от корпуса плафона, сожмите на нем защелки и потяните в сторону.

7. Установку плафона в салоне Калины проводим в обратном порядке.

Предупреждение:

Необходимо быть предельно аккуратными, так как все детали сделаны из хрупкого пластика.

В статье не хватает:

Фото инструмента
Фото деталей и расходников

Источник: https://ladakalinablog. ru/snyatie-plafona-osveshheniya-salona/

Для замены переднего плафона освещения салона автомобиля Opel Astra выполните следующие операции.

Вам потребуются: ключ TORX T20, отвертка с плоским лезвием, пассатижи с тонкими губками.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Подденьте отверткой край передней декоративной накладки…

3. …и снимите накладку, преодолевая упругое сопротивление ее фиксаторов.

4. Подденьте отверткой край задней декоративной накладки…

5. …и снимите накладку, преодолевая упругое сопротивление ее фиксаторов.

6. Подденьте отверткой край блока датчиков объема системы противоугонной сигнализации…

Примечание

Датчики объема системы противоугонной сигнализации устанавливают по заказу. При их отсутствии на месте блока установлена декоративная заглушка.

7. …и отсоедините блок от корпуса плафона, преодолевая упругое сопротивление фиксаторов блока.

8. Подденьте отверткой край рассеивателя плафона…

9. …и снимите рассеиватель, преодолевая упругое сопротивление его фиксаторов.

10. Выверните два болта крепления корпуса плафона к кузову.

11. Отсоедините колодку гибкой шины проводов к заднему плафону освещения салона.

12. Отожмите отверткой два фиксатора корпуса плафона…

13. …и извлеките плафон из гнезда в обивке потолка.

14. Сожмите фиксаторы колодки жгута проводов…

15. …и отсоедините колодку от плафона.

16. Сожмите усики держателя колодки жгута проводов…

17. …отсоедините колодку от корпуса плафона и снимите плафон.

18. Установите передний плафон освещения салона и все снятые детали в порядке, обратном снятию.

Для замены заднего плафона освещения салона выполните следующие операции.

Вам потребуется отвертка с тонким плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Подденьте отверткой край плафона…

3. …и извлеките плафон из гнезда в обивке потолка.

4. Снимите отражатель, преодолевая упругое сопротивление его держателей.

5. Нажмите отверткой на фиксатор колодки шины проводов…

6. …отсоедините колодку и снимите плафон.

7. Установите задний плафон освещения салона в порядке, обратном снятию.

Питание видеорегистратора от плафона внутреннего освещения Форд Фокус 2

После недавних событий с перегоревшим предохранителем прикуривателя я решил осуществить идею, которая давно витала в голове. Запитать видеорегистратор Каркам Q2 от плафона внутреннего освещения в Форд Фокус 2. Реализацию идеи я откладывал очень долго из-за невыяснных вопросов, таких как:

1. Как преобразовать 12В плафона в 5В для регистратора?

2. Как снять плафон и есть ли свободное пространство возле него для проводов?

3. Как запитан сам плафон?

Некоторые вопросы удалось найти с помощью гугла на форумах, а вот с последним пришлось самому разбираться. В результате все получилось, результатом я очень доволен. Далее расскажу и покажу, как делал…

Комплектующие, которые понадобятся

1. Автомобильная зарядка с выходом на USB. Можно взять родную зарядку, но я ее решил оставить в резерве в бардачке. Вдруг придется сеть за руль другой машины.

2. Кабель USB на miniUSB 30 см

3. Пара проводков 15-20 см

4. Набор для пайки

5. Инструменты (разные отвертки, нож, шуруповерт с маленьким сверлом)

6. Изолента

Что и куда паять

Разобрал автозарядку USB, а в ней даже предохранитель оказался, приятный сюрприз. Я хотел припаять провода прямо к плате, но наличие предохранителя заставило пересмотреть планы.

Более детально

Чтобы не убирать предохранитель и не придумывать другой держатель для него, я решил припаять проводки непосредственно к контактам адаптера. Желтый провод будет плюсом «+», а черный — минусом «-».

Получилось не очень красиво, но под изолентой будет не видно.

Модернизация автомобильной зарядки закончена.

Как снять плафон внутреннего освещения в Форд Фокус 2

Рассеиватель плафона крепится на 4-х фиксаторах. Поддеваем его со стороны лобового стекла плоской отверткой и аккуратно снимаем.

Отжимаем еще один фиксатор и вынимаем полностью плафон внутреннего освещения

Отсоединяем провода от плафона и идем домой к паяльнику.

Пайка

К плафону приходит постоянный плюс (+) и два минуса (-). По середине минус (-), который замыкает цепь только при открытии дверей, для питания видеорегистратора не подходит. А второй, который на картинке сверху, постоянный, его и будем использовать.

Пришлось взять шуруповерт с маленьким сверлом и просверлить два отверстия для минуса и плюса. Вставил провода в новые отверстия, скрутил, припаял для надежности. Обязательно соблюдаем полярность, минус к минусу, плюс к плюсу. Получилось так:

Сборка

Протянул кабель USB-miniUSB между лобовым стеклом и обшивкой. Оставил про запас 5-10 см под обшивкой свободного хода кабеля, чтобы провод можно было вытягивать и убирать обратно не разбирая плафон. Спрятал модернизированный автомобильный адаптер между крышей и обшивкой, соединил адаптер с кабелем и установил плафон на место.

В результате получилось вот так:

Выключение питания видеорегистратора

Меня долго мучал вопрос про отключение питания, т. к. адаптер припаян к плате плафона и его нельзя просто отсоединить. А очень не хочется, чтобы модернизированный блок питания видеорегистратора постоянно был включен. Я даже продумывал вариант припаять к этой схеме выключатель, вывести его под стекло, чтобы размыкать цепь.

Решение оказалось очень простым. Оказывается, вся электропроводка Форд Фокус 2 обесточивается через 30 минут после постановки на охрану (сигнализацию). Шикарный вариант для тех, кто не снимает видеорегистратор вообще. Приехал, вышел из машины, поставил на сигналку и через 30 минут видеорегистратор сам отключится. Утром подошел к фокусу, снял с охраны и видеорегистратор сразу начал запись.

Заключение

Результат стоит потраченного времени. Даже с эстетической точки зрения стало намного лучше. Нет болтающегося провода по середине лобового стекла, прикуриватель свободный и не нагружен. Спокойно можно в него подключать другие электроприборы (автомобильные гаджеты). На все ушло 2-3 часа, это не считая гугления. А с этой статьей можно справиться за час.

UPDATE

Евгений (см. в комментариях) усовершенствовал конструкцию, вынес красный светодиод прямо в плафон (аккуратно просверлил рядом с лампой отверстие диаметром 3мм). Получилась наглядная индикация работы зарядного устройства. Вот как это выглядит:

Рамка плафона Форд Фокус 2 | Festima.Ru

купить зaпчaсти бу cитрoeи с4 хатчбэк седaн в наличии: Kамеpa заднeгo видa, Cтeклo двepи зaдней правoй, Стeкло двepи зaдней лeвой, Ручкa двepи наружная пpавaя пeредняя, Рулевоe колеcо, Двеpь левaя задняя, Pучка двeри наpужная, Kaпот, Двeрь левaя пeрeдняя, Двеpь пpавая задняя, Пaнeль прибоpная, Ручка двери наружная левая передняя, Панель приборная, Заглушка птф в бампере левая, Накладка крышки багажника, Молдинг крышки багажника, Заглушка птф в бампере правая, Зеркало правое, Крышка багажника, Панель управления климатической установкой и магнитолой, Ручка двери наружная задняя правая, Порог правый, Спойлер двери багажника, Фонарь задний (стоп сигнал), Блок управления климатической установкой, Замок двери задней левой, Замок двери задней правой, Решётка в бампер центральная, Блок предохранителей подкапотный, Диск колесный алюминиевый R16, Ремень безопасности передний левый, Стеклоподъемник задний левый, Стеклоподъемник задний правый, Заглушка п_т фары в бампере правая, Ручка наружная двери, Молдинг переднего бампера, Накладка крыла передняя левая, Накладка крыла передняя правая, Накладка переднего бампера левая, Ручка двери наружная задняя левая, Молдинг стекла задней правой двери, Заглушка п_т фары в бампере левая, Ремень безопасности передний правый, Блок управления климатической установкой, Фонарь в крышку левый, Поводок стеклоочистителя передний правый, Фонарь в крышку правый, Кронштейн бампера заднего правый, Молдинг рамки задней левой двери, Молдинг рамки задней правой двери, Стекло двери передней левой, Стойка амортизатора передняя левая, Накладка стойки центральная левая, Стекло двери передней правой, Молдинг стекла задней левой двери, Зеркальный элемент правый, Стеклоподъемник передний правый, Крышка на зеркало левое, Накладка двери задней левой, Накладка правого зеркала, Вал приводной правый, Амартизатор передний левый, Кронштейн бампера заднего, Кронштейн бампера переднего левый, Накладка двери задней правой, Кнопка открывания багажника, Кронштейн усилителя переднего бампера правый, Заглушка заднего бампера буксировочного крюка, Лючок бензобака, Плафон салонный, Накладка на торпедо правая, Бачок расширительный, Накладка стойки центральная, Ограничитель двери задней левой 🚚 Ежедневные отправки по всей России и СНГ.

Гарантия и Возврат в течении 14 дней !

Автозапчасти

Плафон Форд Фокус 2 как снять

Процесс усовершенствования автомобиля не заканчивается на наружной доработке или тюнинге двигателя. Так, многим автомобилистам не нравится свет в салоне Форд Фокус 2. Чтобы заменить плафон салона, придётся изрядно попотеть.

Видео

Видеофильм расскажет о замене плафонов в салоне автомобиля

Блок: 1/3 | Кол-во символов: 287
Источник: https://germanautoreview.ru/ford-de/focus/kak-snyat-plafon-osveshheniya-salona.html

Питание видеорегистратора от плафона внутреннего освещения

Форд Фокус 2

После недавних событий с перегоревшим предохранителем прикуривателя я решил осуществить идею, которая давно витала в голове. Запитать видеорегистратор Каркам Q2 от плафона внутреннего освещения в Форд Фокус 4. 5. Реализацию идеи я откладывал длительный срок по причине невыяснных вопросов, таких как:

1. Как преобразовать 12В плафона в 5В для регистратора?

3.5. Как снять плафон и бывают ли свободное пространство возле него для проводов?

3. Как запитан сам плафон?

Некоторые вопросы удалось найти посредством гугла на форумах, однако с последним пришлось самому разбираться. По завершении нашему клиенту остается получилось, результатом я очень доволен. Далее расскажу и покажу, как делал…

Блок: 2/11 | Кол-во символов: 762
Источник: https://sis26.ru/kak-snjat-plafon-salona-ford-fokus-2/

Процесс демонтажа плафона освещения салона на Форд Фокус 2

Общий вид освещения салона.

Замена плафонов в салоне Ford Focus II проводится в несколько этапов. Так, непосредственно сам процесс снятия займёт 10-15 минут. После этого можно будет проводить остальные операции.

Итак, для проведения процесса потребуется плоская отвёртка или лучше всего использовать пластиковую лопатку с острым концом. Прежде чем приступить непосредственно к проведению операций, стоит отметить, что все действия необходимо проводить аккуратно и рассчитывать силу, чтобы не сломать хрупкие фиксаторы плафонов.

Алгоритм снятия

Теперь, перейдём непосредственно к выполнению операций по съёму плафонов салона Форд Фокус 2:

Для начала демонтируем плафон освещения косметических зеркал. Поддеваем лопаткой указанную на фото область и вынимаем плафон. Именно там находится паз крепления. Далее, можно вытянуть колодку проводов подвода питания и можно проводить остальные операции на снятом плафоне.
При помощи пластиковой лопатки поддеваем фиксатор.
Вынимаем плафон. Отсоединяем колодку проводов и плафон полностью снятый.
Снимаем плафон над задним сидением. Отщёлкиваем три фиксатора с одной стороны, а затем два – с другой и вынимаем изделие. Теперь вынимаем плафон с посадочного места.
Отщелкиваем три фиксатора с одной стороны…
Проводим демонтаж плафона над центральной консолью. Поддеваем фиксатор и аккуратно вынимаем стекло рассеивателя. После этого можно отжать фиксаторы основной части плафона и вынуть его наружу.
Отщелкиваем фиксатор со стороны лобового стекла…
…аккуратно поддеваем рукой и тянем вниз. Стекло плафона выпадет.
Затем, вынимаем непосредственно сам плафон.
Меняем лампочку в центральном плафоне. Основная лампа вытягивает легко, а вот боковые находятся в дополнительных боковых фиксаторах. Боковую лампу необходимо отсоединить от бортовой цепи, а затем повернуть на 45 градусов.
Выкручиваем лампу основного света. Боковые лампы расположены на дополнительных фиксаторах.
Крутим лампочку на 45 градусов…

Процесс монтажа деталей проводится в обратном порядке.

Блок: 2/3 | Кол-во символов: 2357
Источник: http://carfrance.ru/kak-snyat-plafon-osveshheniya-salona-na-ford-focus-2/
