Как снять обшивку водительской двери

Очень часто случается так, что обшивка дверей в автомобилях ломается либо на ней появляются трещины. Особенно такое характерно для автомобилей отечественного производства, это своего рода уязвимое место. При возникновении подобной ситуации обшивка требует замены или ремонта. Мы постараемся дать несколько полезных советов о том, как снять обшивку водительской двери, причем сделать это качественно и быстро.

Многие водители не желают ехать на СТО и тратить средства, которые можно сэкономить, тем более что обшивка дверцы не мешает использовать автомобиль по прямому назначению. Можно сэкономить, выполнив всю работу самостоятельно. Снять обшивку автомобильной дверки водителя достаточно просто, главное, знать несколько маленьких секретов, придерживаться следующих рекомендаций и выполнять все согласно инструкции.

Предлагаем короткие правила, с помощью которых можно заменить обшивку дверок в собственном автомобиле. Сам процесс не отнимет много времени.

Нужно просто выполнить несложные пошаговые действия.

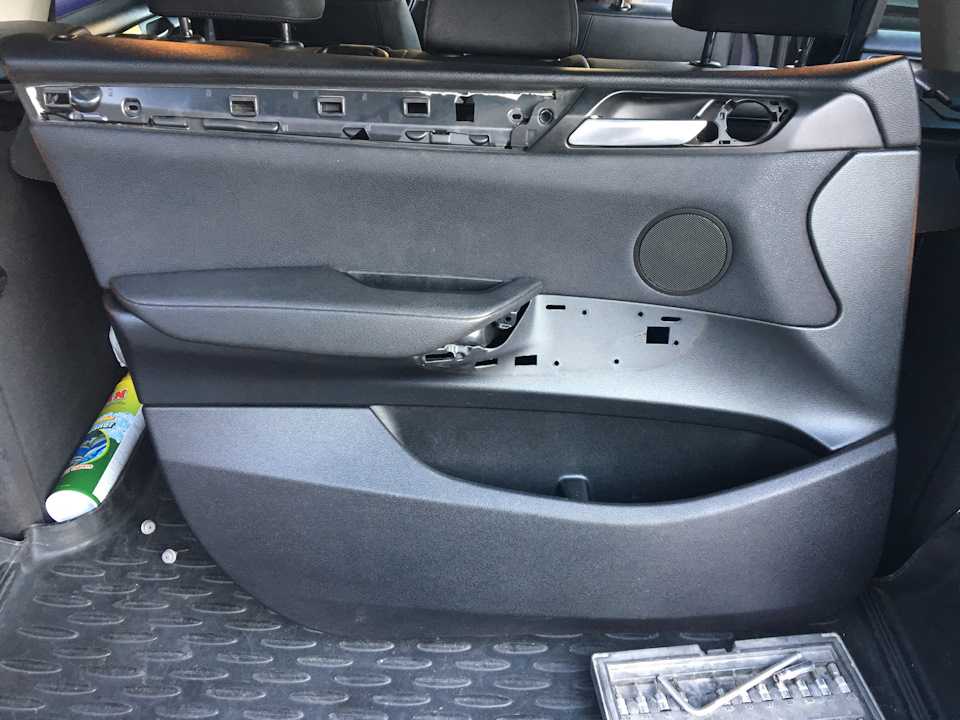

Обшивка снята

Во-первых, нужно подготовить запасные пистоны (они служат для крепления обивки) в связи с тем, что они часто ломаются при разборке дверок. Во-вторых, приступить к снятию фурнитуры, которая крепится к дверкам:

1. С помощью тоненькой отвертки следует осторожно отжать облицовку ручки стеклоподъемника. После этого без проблем можно снять ручку и облицовку. Все нужно делать не спешат, аккуратно и внимательно.
2. Снять розетки.
3. Отверткой отжать фиксатор, который держит заглушку подлокотника, с обратной стороны открутить винтики крепления. Теперь можно снять сам подлокотник.
4. Следующий шаг — кнопка, которая блокирует замок.
5. Винт, который отвечает за крепление ручки, регулирующей внешнее зеркало, нужно выкрутить, а рукоятку для зеркала снять.
6. Снять пластмассовую треугольную накладку. Чтобы это сделать — нужно извлечь пистоны крепления на дверках.
7. Открутить три винта на задней двери и снять пластмассовую накладку.

Отжимаем облицовку

Снимаем

Откручиваем здесь

Переходим к подлокотнику

Отжимаем треугольную накладку

Снимаем накладку

Отжимаем всю обшивку

Отключаем провода от стеклоподъемника

Отсоединяем тросик открывания замка

Теперь все свободно от фурнитуры. Прежде чем делать следующий шаг, надо запомнить местоположение пистонов, которые располагаются как на передней, так и на задней двери и служат креплениями обивки.

С помощью отвертки нужно отжать обшивку и извлечь все пистоны. После этого все готово к замене на новую обивку. При сборке все вышеуказанные рекомендации нужно будет повторить в обратном направлении. Сломанные пистоны заменить на новые.

Перед сборкой автомобильных дверок, не мешало бы провести их шумоизоляцию. Таким образом можно добиться более комфортной атмосферы внутри автомобиля во время езды.

По завершению работы, которая по своему уровню не требует дополнительных знаний и усилий, можно просто наслаждаться сделанным собственными руками новым салоном автомобиля.

Самостоятельная замена обшивки дверок позволит в будущем сделать подобную работу в разы быстрее. Также водитель может экспериментировать, подбирая цвета и дизайн салона своего автомобиля. Имея знания о несложном, однако, важном ремонте собственного авто, можно самостоятельно ухаживать за ним, улучшать и надолго забыть о станциях техобслуживания автомобилей.

Как снять обшивку передней двери Шевроле Круз: фото и видео

Разборка дверей, точнее, демонтаж дверных карт на Шевроле Круз может пригодиться во многих случаях. Это может быть ремонт стеклоподъёмника или замка, механизма привода дверной защёлки, установка дополнительных динамиков или обшивка дверных карт новым материалом. Кроме этого, демонтаж дверных карт на Шевроле Круз будет необходимо при звукоизоляции салона. Как снять обшивку двери, в чём разница между снятием передней и задней обшивки в автомобилях разных комплектаций, уточним прямо сейчас.

Содержание

• 1 Снимаем обшивку водительской двери на Шевроле Круз
  • 1.1 Инструмент
  • 1.2 Алгоритм снятия
  • 1.3 Снимаем обшивку задней двери на Шевроле Круз
• 2 Выводы

Снимаем обшивку водительской двери на Шевроле Круз

Водительская дверная карта без обшивки.

В зависимости от комплектации, водительские и передние пассажирские двери могут иметь разную начинку — электрический корректор зеркал, электрический стеклоподъемник или механический, а наличие этих опций несильно, но повлияет на сложность и осторожность выполнения работы.

Дверные карты.

В принципе, любая дверная карта на Крузе крепится к каркасу двери при помощи восьми пластиковых пистонов и нескольких саморезов. Их количество и расположение на передней и задней обшивке дверей разное.

Инструмент

Для работы будут необходимы:

1. Пластиковая лопатка для удаления пистонов из каркаса двери.
2. Отвёртка со сменными битами, нам понадобится звёздочка.
3. Стандартный набор инструментов для дальнейшей работы.

Алгоритм снятия

Снимать водительскую дверную карту стоит только тогда, когда мы точно знаем, где находятся саморезы и клипсы, где находятся коннекторы жгутов проводов и тяга ручки отпирания замка. Вот схема с указанием точек крепления дверной карты пистонами, их должно быть восемь.

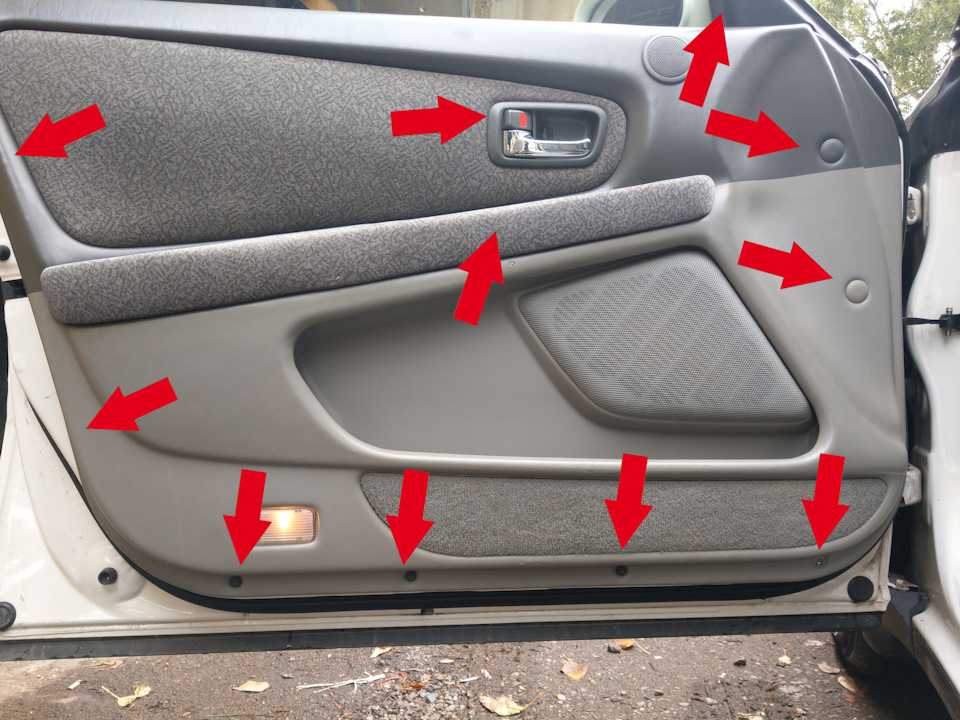

Схема крепления пистонов обшивки.

Теперь можно приступать к работе. Порядок демонтажа водительской обшивки двери такой:

1. На дверной карте за ручкой открывания двери установлена пластиковая заглушка. Её необходимо аккуратно поддеть пластиковой лопаткой или отвёрткой с плоским шлицом сверху и вынуть из ниши.

   Поддеваем заглушку.

2. Получаем доступ к саморезу под звёздочку, выкручиваем его подходящей по размеру и конфигурации битой.

   Этот саморез открутить!

3. Второй саморез установлен в нише подлокотника. Чтобы до него добраться, вынимаем прорезиненную накладку и откручиваем отвёрткой с насадкой под ту же звёздочку этот саморез.

   Ещё один саморез.

4. Нам будет мешать пластиковая декоративная накладка, закрывающая крепление наружного зеркала заднего вида. Аккуратно поддеваем её края отвёрткой с плоским шлицом или пластиковой лопаткой и снимаем накладку полностью.

   Аккуратно снимаем накладку на зеркало.

5. Используя схему расположения фиксирующих пистонов, аккуратно поддеваем дверную карту в указанных местах пластиковой лопаткой и отщёлкиваем пистоны по периметру. Если бездумно тянуть карту на себя или поддевать не в тех местах, можно сломать как минимум пистоны, максимум — сам корпус дверной карты.

   Аккуратно дёргаем обшивку.

6. Поднимаем дверную карту и осторожно отводим её в сторону — она будет держаться на жгуте проводов от электропривода стеклоподъемника, тросике привода и проводах от динамика, если он установлен в карте.
7. Отсоединяем коннектор стеклоподъемника, клеммы от динамика.

   Демонтаж фишек питания.

8. Выводим из зацепления тягу привода ручки замка.
9. Демонтируем обшивку двери и получаем доступ ко всем механизмам.

Снимаем обшивку задней двери на Шевроле Круз

В принципе, алгоритм снятия задней обшивки такой же, как и при разборке водительской двери.

Саморез крепления обшивки задней двери к кузову.

Разница только в том, что в некоторых комплектациях задние стекла опускаются с помощью механического ручного привода. Чтобы снять дверную карту сзади, необходимо удалить ручку опускания стёкол. Для этого достаточно слегка утопить обшивку рукой до тех пор, пока между обшивкой и ручкой можно будет вставить отвёртку с плоским шлицом.

Ручка крепится пружинящей защёлкой, которую и нужно вытолкнуть отвёрткой, предварительно отодвинув пластиковую шайбу. В зависимости от года выпуска Шевроле Круз, на задних дверях карты могут крепиться так же, как и на передних, но дополнительно в нижней части обшивки будет необходимо выкрутить два или три самореза.

Выводы

В остальном процедура снятия обшивки идентична процедуре снятия передних дверных карт. Удачной всем работы и солнечных дорог!

BMW E90 Снятие внутренней дверной панели | E91, E92, E93

Выберите
ваш автомобиль

Не можете найти свой автомобиль? Кликните сюда.

Применимые модели:

• BMW E90 3-й серии (2006-11)

Чтобы получить доступ к компонентам за ней, необходимо снять внутреннюю дверную панель.

Например, дверной динамик, боковая подушка безопасности, стеклоподъемник, дверная защелка и наружное зеркало. В этой технической статье я расскажу об этапах снятия дверной панели на вашем E9.0. Я предлагаю иметь под рукой дополнительные зажимы для дверных панелей перед снятием, так как они могут сломаться при снятии. Если вам необходимо удалить паро-/влагоизоляционный барьер, имейте под рукой пароизоляционный герметик. Будьте очень осторожны при удалении пароизоляционного слоя, он легко рвется, и если его снова установить с разрывом, может возникнуть внутренняя протечка воды.

Есть несколько отличий в снятии панелей дверей водителя и пассажира. Первые несколько шагов выявят различия. Остальные шаги такие же.

Горячий наконечник

Держите под рукой зажимы для обшивки дверной панели на случай, если они сломаются при снятии

Уэйн Р. Демпси, соучредитель и эксперт по ремонту

Ник Черула, эксперт по ремонту и ремонту

//

Фотографии проекта

Рисунок 1 Используя пластиковый инструмент, осторожно подденьте обшивку дверной панели. (зеленая стрелка) Начните поддевать край (зеленая стрелка) и продвигайтесь к салону автомобиля, аккуратно поддевая обшивку дверной панели. фигура 2 Затем снимите три крепежа Torx T20 с дверной панели. (зеленые стрелки) Рисунок 3 Используя пластиковый инструмент, осторожно подденьте обшивку дверной панели. (зеленая стрелка) Начните поддевать край и двигайтесь к салону автомобиля, осторожно сдвинув накладку с дверной панели. Рисунок 4 Затем, используя пластиковый инструмент, осторожно подденьте накладку дверной ручки. Рисунок 5 Затем снимите четыре крепежа Torx T20 с дверной панели. (зеленые стрелки) Рисунок 6 Используя инструмент зажима дверной панели, освободите зажимы дверной панели. Мне нравится начинать с нижнего угла, затем обходить дверную панель, освобождая все остальные зажимы. После того, как зажимы дверной панели были отсоединены, снимите верхнюю часть дверной панели прямо с зажимов уплотнителя окна. Начните с внешнего края двери и двигайтесь к внутренней части. Рисунок 7 После того, как нижние зажимы были отсоединены, отсоедините верхние зажимы. Рисунок 8 Потяните дверную панель достаточно назад, чтобы получить доступ к электрическому разъему динамика, затем отсоедините, потянув прямо. Рисунок 9Затем отсоедините и освободите трос от дверной ручки, освободив язычок и потянув его. Рисунок 10 Отсоедините электрический разъем выключателя электрического стеклоподъемника, нажав на защелку и открывающий рычаг. Затем отсоедините электрический разъем входного освещения в нижней части двери. После того, как все электрические разъемы отсоединены и отсоединены от дверной панели, снимите дверную панель с автомобиля. Теперь вы можете обслуживать предметы за дверной панелью и ремонтировать их по мере необходимости. При установке следуйте инструкциям по снятию в обратном порядке. Обязательно замените все поврежденные зажимы дверной панели. Правильно проложите всю проводку, как и раньше. Добавить новый комментарий

СООБЩЕНИЕ: (макс. 2500 символов)

Остались вопросы? Спросите любого из наших автомобильных экспертов.

Вопросы читателей доски объявлений технического форума об этой статье

Применимые модели:

• BMW E90 3-й серии (2006-11)

Pelican Parts специализируется на запасных частях производительности и качества OEM для Porsche, BMW, Mercedes-Benz, MINI и других европейских марок.

310-626-8765
Пн-Пт: с 7:00 до 17:00 (тихоокеанское стандартное время)

1600 240-я улица
Харбор-Сити, Калифорния 90710

Свяжитесь с нами

Lincoln Aviator – Снятие и установка – Панель обивки передней двери

Lincoln Aviator 2020-2023 Руководство по обслуживанию / Кузов и окраска / Кузов и окраска / Внутренняя отделка и украшения / Снятие и установка – Обшивка передней двери

Специальный инструмент(ы) ) / Общее оборудование

Съемник внутренней отделки

Удаление

ПРИМЕЧАНИЕ: Показан левый (левый), правый (правый) аналогично.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите соответствующий переключатель управления стеклоподъемником двери.
   См. также: Переключатель стеклоподъемника двери водителя (501-11 Стекло, рамы и механизмы, снятие и установка).
   См. также: Переключатель управления стеклоподъемником двери пассажира (501-11 Стекло, рамы и механизмы, снятие и установка).


1. Снимите верхний болт панели обшивки передней двери.
   Крутящий момент: 48 фунтов на дюйм (5,4 Нм)

1. Снимите нижние болты панели обшивки передней двери.
   Крутящий момент: 15 фунтов на дюйм (1,7 Нм)

1. Освободите фиксаторы панели обшивки передней двери.
   Использование общего оборудования: съемник внутренней отделки салона

Левая сторона

1.
   Освободите трос аварийной разблокировки замка передней двери.

   1. Отключите аварийную разблокировку защелки передней двери. трос от ручки аварийного открывания замка передней двери.

   2. Сожмите язычки троса аварийной разблокировки замка передней двери.

   3. Сдвиньте трос аварийной разблокировки замка передней двери сзади.


Все автомобили

1.
   Снимите панель обшивки передней двери.

   1. Поднимите вверх и наружу панель обивки передней двери.

   2. Отсоедините электрический разъем внешнего освещения салона.

   3. Отсоедините электрический разъем переключателя управления сиденьем.

   4. Отсоедините электрический разъем высокочастотного динамика передней двери.

   5. Если есть.
      Отсоедините электрический разъем среднечастотного динамика передней двери.


Установка

1. Для установки выполните процедуру удаления в обратном порядке.
