Как снять датчик распредвала: Датчик распредвала – замена ДПРВ своими руками + Видео

Содержание

Как заменить датчик распредвала – замена ДПРВ

В процессе эксплуатации транспортного средства происходит естественный износ всех составляющих автомобиля. Не является исключением в данном вопросе и датчик распределительного вала. Данное устройство присутствует в каждом автомобиле с двигателем внутреннего сгорания, однако место его расположения может быть различным, т.к. оно зависит от конструкции машины.

Принцип работы устройства

Электрическая схема расположения датчика

В основе работы датчика местонахождения коленвала лежит эффект, открытый американским физиком Эдвином Гербертом Холлом. Прибор отслеживает малейшие изменения в силе магнитного поля, индуцируемого установленным в корпусе прибора пистонным магнитом. Металлические насечки (зубцы), которые располагаются на колесе распредвала или на задающем валовом диске, меняют силу магнитного потока, что фиксируется полупроводниковым элементом.

Датчик распредвала осуществляет передачу электронных команд блоку управления автомобиля. Основываясь на полученных данных, система управления безошибочно вычисляет точное угловое положение поршня цилиндра. Благодаря точности данного процесса газораспределительный механизм транспортного средства работает в оптимальном режиме, эффективно снабжая цилиндры воздушно-топливной смесью и осуществляя своевременный вывод отработанного газа.

Причины поломок и периодичность замены регулятора:

  • Датчик распредвала оснащен полупроводниковой микросхемой, эксплуатационный срок которой снижается при перегреве. В силу того, что датчик расположен на крышке клапана, на микросхему оказывает влияние повышенная температура, которая может стать причиной отказа датчика.

  • Со временем ушки крепления могут разорваться, что может привести к смещению датчика.

  • Короткое замыкание полупроводниковой микросхемы.

  • Поломка зубчатого диска и т.д.

Существуют причины, по которым датчик может выйти из строя в неподходящий момент.

Для того чтобы неполадка не застала врасплох, следует практиковать периодическую замену датчика не реже, чем раз в пять лет, или после пробега автомобилем 100тыс. км.

Замену надо осуществлять даже при ровной и стабильной работе двигателя. Если мотор глохнет без видимых причин или появляются проблемы с системой зажигания – установка нового датчика распредвала является первоочередной задачей.

Диагностика оборудования

Если во время работающего двигателя транспортного средства система самодиагностики находит ошибку в работе датчика – загорается индикатор, свидетельствующий о сбое в работе оборудования. В таком случае необходимо убедится в отсутствии обрывов в электрических цепях, проверить контакт между двигателем транспортного средства и экранирующей оболочкой кабеля, убедится в правильном подключении всех разъемов, исследовать поверхность датчика на предмет повреждений механического типа.

Без использования специализированного оборудования поставить правильный диагноз датчику достаточно сложно.

Развернутую картину неисправностей можно увидеть только во время теста на осциллографе, который есть в наличии у большинства станций технического обслуживания.

Если диагностика, самостоятельная или с привлечением специалистов СТО, выявила наличие неустранимых поломок – датчик подлежит обязательной замене.

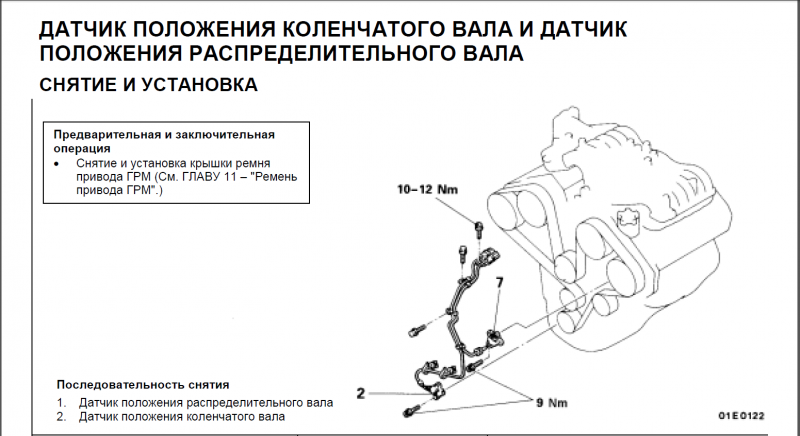

Процесс замены датчика

Снятие крышки

Снимаем масляный фильтр

Выкручиваем винт

Достаем датчик распредвала

Извлекаем разъем

Датчик распредвала снят

Не требуется глубоких познаний в технике для того, чтобы разобраться, как заменить датчик распредвала. Во время приобретения нового управляющего устройства особое внимание надо уделить параметрам, которые обозначены в инструкции производителя. Процедура замены датчика напрямую зависит от типа двигателя транспортного средства. В большинстве случаев инструкция изготовителя подробно описывает данный процесс, существенно его облегчая.

Демонтировать датчик нужно следующим образом:

  • Отключить провод, который ведет к «минусовой» клемме аккумулятора;

  • Отсоединить провода от разъема датчика коленвала;

  • Вывернуть крепежный болт и удалить его;

  • Демонтировать прибор с головки блока цилиндров.

Установка происходит в обратном порядке с той лишь разницей, что перед монтажом нового датчика необходимо проверить состояние уплотнительного кольца, и в случае обнаружения дефектов – заменить его.

Последствия работы неисправного прибора

Выход из строя датчика распредвала, равно как и сбои в его работе, снижает точность дозирования воздушно – топливной смеси и качества ее образования, увеличивает расход бензина, заставляет электронный блок управления автомобиля работать в аварийном режиме, изменяет параметры нормальной работы двигателя.

Видео

Подробнее о датчиках распредвала вам расскажет следующий видеоматериал:

Как заменить датчик распредвала – замена ДПРВ

В процессе эксплуатации транспортного средства происходит естественный износ всех составляющих автомобиля. Не является исключением в данном вопросе и датчик распределительного вала. Данное устройство присутствует в каждом автомобиле с двигателем внутреннего сгорания, однако место его расположения может быть различным, т.к. оно зависит от конструкции машины.

Принцип работы устройства

Электрическая схема расположения датчика

В основе работы датчика местонахождения коленвала лежит эффект, открытый американским физиком Эдвином Гербертом Холлом. Прибор отслеживает малейшие изменения в силе магнитного поля, индуцируемого установленным в корпусе прибора пистонным магнитом. Металлические насечки (зубцы), которые располагаются на колесе распредвала или на задающем валовом диске, меняют силу магнитного потока, что фиксируется полупроводниковым элементом.

Датчик распредвала осуществляет передачу электронных команд блоку управления автомобиля.

Основываясь на полученных данных, система управления безошибочно вычисляет точное угловое положение поршня цилиндра. Благодаря точности данного процесса газораспределительный механизм транспортного средства работает в оптимальном режиме, эффективно снабжая цилиндры воздушно-топливной смесью и осуществляя своевременный вывод отработанного газа.

Причины поломок и периодичность замены регулятора:

  • Датчик распредвала оснащен полупроводниковой микросхемой, эксплуатационный срок которой снижается при перегреве. В силу того, что датчик расположен на крышке клапана, на микросхему оказывает влияние повышенная температура, которая может стать причиной отказа датчика.

  • Со временем ушки крепления могут разорваться, что может привести к смещению датчика.

  • Короткое замыкание полупроводниковой микросхемы.

  • Поломка зубчатого диска и т.д.

Существуют причины, по которым датчик может выйти из строя в неподходящий момент.

Для того чтобы неполадка не застала врасплох, следует практиковать периодическую замену датчика не реже, чем раз в пять лет, или после пробега автомобилем 100тыс. км.

Замену надо осуществлять даже при ровной и стабильной работе двигателя. Если мотор глохнет без видимых причин или появляются проблемы с системой зажигания – установка нового датчика распредвала является первоочередной задачей.

Диагностика оборудования

Если во время работающего двигателя транспортного средства система самодиагностики находит ошибку в работе датчика – загорается индикатор, свидетельствующий о сбое в работе оборудования. В таком случае необходимо убедится в отсутствии обрывов в электрических цепях, проверить контакт между двигателем транспортного средства и экранирующей оболочкой кабеля, убедится в правильном подключении всех разъемов, исследовать поверхность датчика на предмет повреждений механического типа.

Без использования специализированного оборудования поставить правильный диагноз датчику достаточно сложно. Развернутую картину неисправностей можно увидеть только во время теста на осциллографе, который есть в наличии у большинства станций технического обслуживания.

Если диагностика, самостоятельная или с привлечением специалистов СТО, выявила наличие неустранимых поломок – датчик подлежит обязательной замене.

Процесс замены датчика

Снятие крышки

Снимаем масляный фильтр

Выкручиваем винт

Достаем датчик распредвала

Извлекаем разъем

Датчик распредвала снят

Не требуется глубоких познаний в технике для того, чтобы разобраться, как заменить датчик распредвала. Во время приобретения нового управляющего устройства особое внимание надо уделить параметрам, которые обозначены в инструкции производителя. Процедура замены датчика напрямую зависит от типа двигателя транспортного средства. В большинстве случаев инструкция изготовителя подробно описывает данный процесс, существенно его облегчая.

Демонтировать датчик нужно следующим образом:

  • Отключить провод, который ведет к «минусовой» клемме аккумулятора;

  • Отсоединить провода от разъема датчика коленвала;

  • Вывернуть крепежный болт и удалить его;

  • Демонтировать прибор с головки блока цилиндров.

Установка происходит в обратном порядке с той лишь разницей, что перед монтажом нового датчика необходимо проверить состояние уплотнительного кольца, и в случае обнаружения дефектов – заменить его.

Последствия работы неисправного прибора

Выход из строя датчика распредвала, равно как и сбои в его работе, снижает точность дозирования воздушно – топливной смеси и качества ее образования, увеличивает расход бензина, заставляет электронный блок управления автомобиля работать в аварийном режиме, изменяет параметры нормальной работы двигателя.

Видео

Подробнее о датчиках распредвала вам расскажет следующий видеоматериал:

Как заменить датчик положения распределительного вала

Как заменить датчик положения распределительного вала | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость замены датчика положения распределительного вала

Место обслуживания

$169,69 – $1070,48

Диапазон цен для всех автомобилей

Датчик положения распределительного вала (CMP) используется модулем управления трансмиссией (PCM) для определения положения распределительного вала относительно к коленчатому валу. PCM использует эту информацию для управления топливными форсунками и, в некоторых случаях, для управления системой зажигания. Существует два основных типа датчиков распределительного вала: эффект Холла и магнитное сопротивление. К схеме на эффекте Холла подходят три провода: опорный, сигнальный и земляной. PCM отправляет эталонное напряжение постоянного тока на датчик распредвала, а датчик отправляет обратный сигнал обратно на PCM в соответствии с положением распредвала. С другой стороны, датчик магнитного сопротивления имеет два провода и создает собственное переменное напряжение, когда проходит мимо магнитного колеса внутри двигателя.

Часть 1 из 3: Поиск и снятие датчика положения распределительного вала

Необходимые материалы

  • Бесплатные руководства по ремонту — Autozone предоставляет бесплатные онлайн-руководства по ремонту для определенных марок и моделей
  • Защитные перчатки
  • Руководства по ремонту (дополнительно)
  • Защитные очки
  • Гаечный ключ или трещотка и головки соответствующего размера

Шаг 1: Найдите датчик . Датчик положения распределительного вала обычно устанавливается в блоке цилиндров или в головке блока цилиндров, в зависимости от конструкции двигателя.

Шаг 2: Отсоедините отрицательный кабель аккумуляторной батареи . Отсоедините отрицательный кабель аккумулятора и отложите его в сторону.

Шаг 3: Снимите электрический разъем датчика . Снимите электрический разъем, нажав на язычок и сдвинув его.

Шаг 4: Открутите винт(ы) крепления датчика . Удалите крепежные винты датчика с помощью гаечного ключа или трещотки и гнезда соответствующего размера.

Шаг 5. Снимите датчик . Снимите датчик с двигателя, потянув его прямо наружу.

Часть 2 из 2: Установка нового датчика положения распределительного вала

Шаг 1: Установите новый датчик . Вставьте датчик прямо и совместите фланец болта с монтажным отверстием.

Шаг 2: Установите крепежные винты датчика . Установите крепежные винты датчика и затяните их с помощью гаечного ключа или трещотки и гнезда соответствующего размера.

Шаг 3. Установите на место электрический разъем .

Шаг 4: Установите на место отрицательный кабель аккумуляторной батареи . Снова подключите отрицательную клемму к аккумулятору.

Вот что нужно для замены датчика положения распредвала. Если вам кажется, что вы предпочитаете доверить это профессионалу, YourMechanic предлагает профессиональную замену датчика положения распределительного вала.


Следующий шаг

Запланировать замену датчика положения распределительного вала

Самая популярная услуга, которую заказывают читатели этой статьи, — замена датчика положения распредвала. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 9:00.ВЕЧЕРА. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЗНАТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ


Датчики

распределительный вал

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш Условия использования для более подробной информации

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн – Пт / 6:00 – 17:00 по тихоокеанскому времени

Сб – Вс / 7:00 – 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Отличный рейтинг


Сводка рейтинга

См. Обзоры возле ME

Salim

31 -летний опыт работы

168 Обзоры

SALIM

31. Mercedes-Benz S550 V8-4.7L Turbo – Замена датчика положения распределительного вала – Окленд, Калифорния

Очень профессиональный, знающий автомобиль и понимающий природу, если проблема, быстро и вовремя. Дружелюбный и приятный. Обязательно воспользуюсь его услугами снова.

Гленн

Nissan Quest – Датчик положения распределительного вала – Окленд, Калифорния

Салим был вдумчивым, вежливым, сосредоточенным и тщательным. Он работал эффективно, пока работа не была сделана. Я впечатлен.

Argenis

17 -летний опыт работы

53 Обзоры

Запрос Argenis

Argenis

17 лет опыта

Argenis

Cris

CHEVROLET Traverse V6-3.6 Каролина

Аргенисс был настоящим профессионалом! Приехал вовремя, отремонтировал, провел тест-драйв, ничего не испортил! Мой грузовик попал в хорошие руки!! Буду обращаться еще, нужен ремонт!!!

Gustavo

16 лет опыта

103 Обзоры

Запрос Gustavo

Gustavo

16 -летний опыт

Запрос Gustavo

By Deborah

Infiniti G35 V6-3. Нью-Джерси

Большое спасибо, Густаво, я не знал, в каком банке менять распредвал, он смог проверить его сканером, и он отлично сработал.

Jordan

9 лет опыта

Request Jordan

by Zenen

Suzuki Aerio L4-2.0L – Датчик положения распределительного вала – Давенпорт, Флорида

Профессионал, сердечный и знающий,; отличная комбинация для механика-дружественного соседа.

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Признаки неисправного или неисправного датчика положения дроссельной заслонки/педали акселератора

Общие признаки неисправности датчика положения педали включают непостоянную реакцию двигателя, снижение расхода топлива и загорание индикатора «Проверить двигатель».

Как заменить датчик положения коленчатого вала

Датчик положения коленчатого вала вместе с датчиком распредвала помогает автомобилю определять верхнюю мертвую точку, помимо других задач управления двигателем.

P0337 Код неисправности OBD-II: Датчик положения коленчатого вала Низкий входной сигнал цепи

P0337 означает, что коленчатый вал страдает из-за низкого напряжения. Это может быть связано с неправильной юстировкой датчика или проблемами с электрикой.

Похожие вопросы

Перепрошивка в аварийном режиме CEL

Здравствуйте. Описанные вами проблемы не редкость для новых дизельных грузовиков серии F. Бюллетени по техническому обслуживанию (https://www.yourmechanic.com/article/how-to-use-a-technical-service-bulletin-by-parker-hill) выпускаются как способ правильно ремонтировать автомобили один раз в год. общая точка отказа…

Что может произойти без использования моего датчика давления в топливной рампе?

Датчик давления в топливной рампе используется компьютером для регулирования давления топлива путем регулировки напряжения на топливном насосе для его замедления или ускорения. Если реле давления неисправно, то компьютер…

У меня неисправен датчик детонации. Стоит заменить?

Здравствуйте. Да, вы правы – P0325 (https://www.yourmechanic.com/article/p0325-obd-ii-trouble-code-knock-sensor-malfunction-sensor-1-bank-1-by-spenser-clayton ) указывает на неисправность датчика детонации (или проводки датчика детонации). Я думаю, что это редкий случай, когда вы не хотите делать этот ремонт. Это просто…

Просмотрите другой контент

Оценки

Города

Техническое обслуживание

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать FAQ

ЗАПРОСИТЬ ЦЕНУ


Как заменить датчик положения распредвала двигателя

Узнайте, как заменить датчик распредвала двигателя вашего автомобиля. Мы команда АСЭ сертифицированных механиков, которые создали это руководство по обслуживанию, чтобы помочь вам сэкономить деньги.

Как это работает?

Датчик положения распредвала вашего двигателя предназначен для подсчета оборотов распределительный вал внутри двигателя во время его работы. Использование металлического таймера где-то на распределительный вал этот датчик использует магнитное поле, которое создается, а затем разрушается вниз, что считается за один оборот. Затем эта информация отправляется на компьютер автомобиля. и затем фигурирует в уравнении операционной программы. Этот датчик может имеют аббревиатуру CMP или CMS.

Где он находится?

Датчик распредвала расположен в клапанной крышке в верхней части двигателя или они может располагаться спереди или сзади головки блока цилиндров, как показано на рисунке ниже.

СПОНСОРСКИЕ ССЫЛКИ

Признаки неисправности датчика распредвала

Когда датчик распредвала выйдет из строя, он загорается лампочка Check Engine и выдается код неисправности. Он также может вызвать неровную работу двигателя когда автомобиль движется на крейсерской скорости или на холостом ходу. В связи с отсутствием обратной связи к компьютеру эта проблема с датчиком может вызвать двигатель спотыкается или нерешительность. Хотя некоторые думаю двигатель не заведется если этот датчик погаснет но это просто неправда потому что компьютер всегда будет использовать датчик угла поворота коленчатого вала, чтобы позволить двигателю бежать.

Что пошло не так?

Внутри датчика кулачка находятся медные провода малого сечения, которые могут перегрев и вибрация двигателя. Со временем эти обмотки могут сломаться или закоротить. цепь, которая препятствует способности датчика считывать магнитное вращение распределительный вал.

Безопасно ли водить машину?

Когда датчик угла распредвала выходит из строя часть необходимой информации работать двигатель теряется. К счастью, у компьютера будет достаточно информации от остальных датчиков, чтобы двигатель работал. Затем компьютер заменит альтернативное значение для отсутствующих данных. Это действие вызывает двигатель теряет небольшое количество мощность и экономия топлива.

Стоимость обслуживания

Стоимость обслуживания датчика распредвала зависит от производителя и местоположения. датчика. Если вы выполняете работу в ремонтной мастерской или у дилера это будет стоить от 180 до 250 долларов США. Принимая во внимание, что если вы делаете работу один только датчик будет стоить от 25 до 65 долларов США.

РЕКЛАМНЫЕ ССЫЛКИ

Как долго служат кулачковые датчики?

Этих датчиков должно хватить на весь срок службы автомобиля, и они подходят в большинстве случаев, но, как и в случае вся электроника у них может выйти из строя в любой момент.

Начнем!

Начните с автомобиля на ровной поверхности в парке с выключенным двигателем и аварийной комплект тормозов. Хотя внешний вид двигателя может различаться, процесс аналогичен для большинства автомобилей. Вы можете получить запасные части и инструменты на Amazon или в местном магазине запчастей. или автосалон.

Шаг 1

Снимите датчик распредвала: Найдите датчик, осмотрев переднюю и заднюю части и верхняя часть двигателя. Эти датчики находятся в поле зрения и будут иметь два или трехпроводной разъем, прикрепленный к ним.

РЕКЛАМНЫЕ ССЫЛКИ

Используйте небольшую отвертку с плоским лезвием (стандартную) или отмычку, язычок разъема, чтобы отсоединить разъем от датчика. Аккуратно вытащите разъем от датчика. Он может немного застрять из-за уплотнения внутри корпуса. разъем, который предназначен для защиты от влаги.

Используя головку на 8 или 10 мм (в большинстве случаев) или гаечный ключ, снимите датчик распределительного вала. крепежный болт, повернув его против часовой стрелки. Болт обычно один.

Иногда эти болты могут быть перетянуты на заводе, что приводит к нити растягиваются и становятся слабыми. Осмотрите резьбу на наличие повреждений и замените болт, если нужно.

РЕКЛАМНЫЕ ССЫЛКИ

Возьмитесь за датчик и вращательным движением вытащите датчик из корпуса. Это тоже может немного застрять из-за уплотнительного кольца, которое предназначено для контроля машинное масло.

После извлечения датчика из корпуса или крепления осмотрите электрические клеммы на предмет повреждений и коррозии, которые могут повлиять на работу датчика.

Шаг 2

Установите новый датчик распредвала: После удаления старого датчика протрите его очистите, чтобы вы и сравнили новый датчик, чтобы убедиться в правильной установке. Быть уверенным датчик имеет новое уплотнительное кольцо, чтобы избежать утечек масла после установки нового датчика. установлен. Иногда будет тонкое обновление датчика производителем. что немного изменит его внешний вид.

Используйте хозяйственное полотенце для очистки области, которая поможет избежать утечек. Затем примените небольшое количество моторного масла или WD40 на уплотнительное кольцо и осторожно опустите датчик в положение. Масло предназначено для смазывания уплотнения, что поможет избежать уплотнения. от повреждений во время установки.

СПОНСОРСКИЕ ССЫЛКИ

Смотрите видео!

Затем следуйте инструкциям, чтобы получить дополнительные советы и информацию.

Вставьте и закрутите крепежный болт вручную, чтобы избежать перекручивания резьбы. Избегайте запуска болт при использовании гнезда.

С помощью небольшой головки или гаечного ключа затяните болт крепления датчика. Этот болт не нужно быть очень тугим, потому что он только удерживает датчик на месте. Спецификация будет около 2 фунтов крутящего момента.

Осмотрите разъем проводки, чтобы убедиться в отсутствии смазки, грязи и следов коррозии. При необходимости очистите его перед установкой на новый датчик. Осмотрите проводку разъема, потому что именно здесь обычно могут возникнуть разрывы.

СПОНСОРСКИЕ ССЫЛКИ

Плотно установите электрический разъем, надавив на него внутрь по направлению к разъему. Вы должны услышать отчетливый щелчок, когда он будет полностью установлен.

После установки нового датчика еще раз проверьте крепежный болт и соединение для обеспечения правильной установки. После завершения ремонта подключите считыватель кодов. для очистки кодов и запуска двигателя. Сканер кода выдаст сообщение «PASS» чтобы указать на успех вашей работы.

Вопросы?

Если у вас есть вопросы о датчиках распредвала, посетите наш форум. Если вам нужен совет по ремонту автомобиля, обратитесь к нашему сообществу. механиков, которые рады помочь. Наш сервис всегда на 100% бесплатный.

Надеемся, вам понравилось это руководство и видео. Мы создаем полный комплект руководства по ремонту автомобилей.
