Звуковой сигнал заднего хода своими руками

Чтобы смастерить сигнализатор заднего хода потребуется:

  1. Звуковой повторитель указателя поворотов.
  2. Реле указателя поворотов РАЛД.07.3747 (аналог 495.3747).
  3. Паяльник, провода и прочая мелочь.

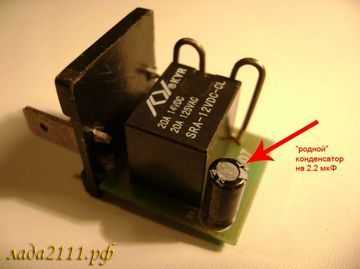

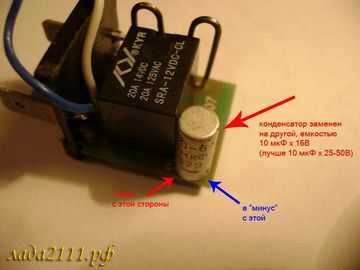

Сначала нужно доработать реле поворотов, т.к. нагрузки в виде ламп накаливания не будет и периодичность срабатывания будет слишком частой (как после замены ламп в поворотниках на светодиоды). Чтобы понизить периодичность пищания следует заменить в реле конденсатор 2.2 мкФ на 10 мкФ (напряжением 16-50 вольт, в нашем случае использовался конденсатор К50-6 на 16 вольт), тогда частота сигналов будет примерно такая же как и у грузовиков.

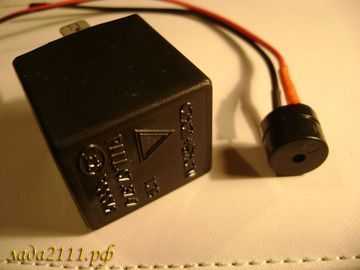

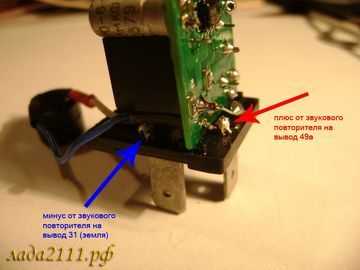

Затем припаиваем зуммер к реле, соблюдая полярность. Проверяем получившийся звуковой сигнализатор заднего хода, подключив +12В к выводу 49, а минус на вывод 31 (выход 49а остается неиспользуемым). Если все правильно сделано, тогда мы должны услышать пищание с определенной периодичностью.

Делаем отверстие в крышке реле и располагаем в нем зуммер заднего хода. Конструкцию герметизируем.

Осталось установить звуковой сигнал заднего хода, расположить который можно рядом с задними фонарями, внутри бампера или в нише лючка бензобака. "Плюс" можно взять с зеленого провода (задний ход), массу с любого болта в багажнике.

Зуммер заднего хода будет полезен тем, кому приходится часто парковаться в оживленных местах города. Вместе с этим рекомендуется установить парктроник.



Источник

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

zabarankoi.mirtesen.ru

Сигнализатор включения заднего хода — Меандр — занимательная электроника

Коробка передач переднеприводных автомобилей ВАЗ устроена так, что зад­ний ход и первая передача включаются почти одинаковыми движениями. Первое время, с непривычки, можно стартануть с перекрестка задним ходом…, со всеми вытекающими из этого последствиями. Несложный сигнализатор, схема которого приводится здесь, позволит избежать этих неприятных последствий. В общем, это всего лишь звуковой сигнализатор, кото­рый звучит, когда включен задний ход.

В самом простом случае можно взять зуммер типа НСМ1212Х и подключить его параллельно фонарю заднего хода. Здесь даже схему рисовать не нужно. Но у такой простоты есть и недостаток, — тихое и мо­нотонное звучание, не прекращающееся все время, пока включен задний ход. В общем, это можно терпеть, но можно сделать и получше.

Рис. 1

На рисунке 1 показана схема сигнализатора, ра­ботающего в следу­ющем алгоритме:

  1. При включении задней передачи сигнализатор издает непродолжительный звуковой сигнал, для того чтобы пре­дупредить водителя о включении задне­го хода.
  2. Если задний ход остается включен­ным продолжительное время сигнализатор периодически с периодом в 4-5 секунд издает непродол­жительный звуковой сигнал, напоминая водителю о том, что включен задний ход. С помощью подстроенного резистора можно установить любое соотношение продолжительности паузы и звукового сигнала.

Схема построена на одной популярной микросхеме CD4001 или её отечествен­ном аналоге К561ЛЕ5 (К176ЛЕ5). Источ­ником звука служит капсюль-динамик от неисправного телефонного аппарата.

Устройство подключается параллельно фонарю заднего хода («К фонарю З.Х.») с соблюдением полярности. При включении заднего хода напряжение поступает на фонарь заднего хода и на устройство. Цепь C1-R1 создает импульс, который поступает на вывод 6 D1.2. В результате на выходе D1.2 на время действия импульса появляется логический ноль, что приводит к запуску мультивибратора D1.3-D1.4, генерирующего импульсы частотой около 1500 Hz. Эти импульсы через VT1 поступают на источник звука В1. Разда­ется тональный звук, продолжительность которого зависит от величин С1 и R1 (их подбором можно установить желаемую продолжительность).

Если задний ход остается включенным, конденсатор С1 заряжается, и на выводе 6 D1.2 устанавливается логический ноль. Начинает работать мультивибратор D1.1- D1.2, генерирующий импульсы периодом около 4-5 секунд. По спаду каждого импульса запускается мультивибратор D1.3-D1.4 и раздается звук. Соотношение длительности паузы и звука можно установить подстроечным резистором R2, регулирующим скважность импульсов мультивибратора D1.1-D1.2.

Микросхему CD4001 можно заменить любым другим аналогом «…4001» в 14-выводном DIP корпусе, либо отечествен­ным аналогом К561ЛЕ5 или К176ЛЕ5.

Транзистор КТ3102 — любой транзистор структуры n-p-n, маломощный, общего при­менения.

Диоды 1N4148 можно заменить любыми кремниевыми, например, КД522, КД521.

Конденсаторы С2 и С1 обязательно не­полярные и неэлектролитические.

Источник звука — капсюль-динамик от любого стационарного телефонного аппа­рата. Его можно заменить практически любым миниатюрным динамиком, напри­мер, от карманного приемника. Но жела­тельно, чтобы его сопротивление было в пределах 30-200 Ом.

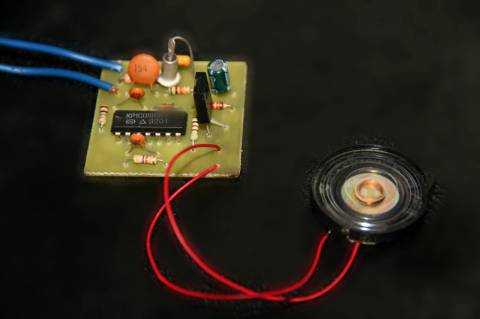

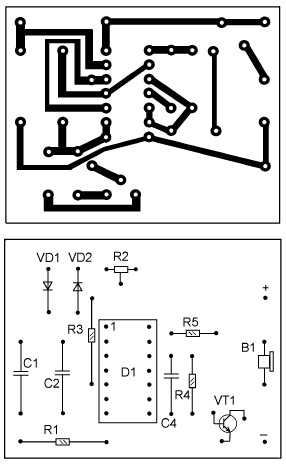

Монтаж выполнен на печатной плате из фольгированного стеклотекстолита. На рисунке 2 приводится чертеж печатных дорожек и монтажа. Чертеж печатных дорожек показан со стороны печати.

Рис. 2

То есть, если плату делать методом фото­экспонирования или «лазерным утюгом», нужно будет рисунок напечатать в зер­кальном изображении. Но, я думаю, такую простую плату будет легче сделать «дедовским» способом, — перечертить через копирку и нарисовать дорожки нитроэмалью или битумным лаком поль­зуясь заточенной спичкой как пишущим пером.

Налаживание. Тон звука можно устано­вить подбором сопротивления резистора R4. Продолжительность первого звучания при включении заднего хода — подбором сопротивления R1. Соотношение паузы и звука — подстроечным резистором R2.

Автор: Фетинин Л.H.
