Наличие на руках телефона, флешки, камеры и другого устройства непременно требует его быстрого подключения для обмена данными. Для таких задач можно приобрести специальные комплектующие и носить с собой – например, переходник с USB c на 3.5 Jack. Он обеспечит простое подключение и быстрый обмен информацией. Благодаря качественному изготовлению он прослужит долго и не подведет в самый ответственный момент.
Если нет возможности его купить, можно изготовить переходник USB самостоятельно. Для этого потребуются старые устройства, которые и станут «донорами» запчастей. Особенности работ и методику мы подробно разберем в этой статье.
Что понадобиться?
Чтобы сделать переходник USB, потребуется:
- Старый кабель – от него отрезаем провод с большим запасом, чтобы припаять к гнезду. Этот штекер и будет вставляться в смартфон, поэтому нужно подобрать рабочий экземпляр. При желании его можно купить в радиодеталях, но необходимо внимательно смотреть на цену, поскольку в большинстве случаев стоимость запчасти соизмерима с приобретением готового переходника.
- Гнездо USB – его можно аккуратно выпаять из любого старого ненужного устройства. Когда будете этим заниматься, соблюдайте осторожность, поскольку контакты обычно идут перпендикулярно гнезду, а в новом девайсе будут направлены параллельно.
- Дополнительно – помимо запчастей, следует подготовить паяльник, кислоту, припой и изолятор. В качестве последнего можно использовать термоусадочную трубку, холодную сварку или горячий клей. Потребуется и «третья рука» для фиксации деталей.
Изготовление
Процесс пайки включает следующие действия:
- включаем и разогреваем паяльник, а пока он греется, подготавливаем основные запчасти к работе;
- отделяем контакты так, чтобы они совпадали с проводами на microUSB, зачищаем их;
- используя кислоту, обрабатываем контакты, на них не должно быть ничего лишнего;
- главное, не спаять контакты наоборот, поэтому на концах должны совпадать «низ» и «верх»;
- убедившись в наличии изоляции расстоянием, проверяем переходник, подключив через него карту к смартфону;
- если все работает, аккуратно отсоединяем и заливаем холодной сваркой или термоклеем, провода можно заизолировать трубкой.
Как разобраться с полярностью?
Здесь есть один момент – чтобы телефон видел карту, нужно добраться до четвертого контакта и соединить его перемычкой с проводом GND (4 и 5 контакты). Если все сделать правильно, то гаджет сразу будет понимать, что к нему подключили другое пассивное устройство. Если же не будет этой перемычки, то карта не прочитается, поскольку смартфон сам будет работать как пассивное устройство.
Если же планируете подключать к телефону жесткий диск, потребуется дополнительное питание более 100 мА. Для этого к контактам 4 и 5 припаивается дополнительный провод для питания. В данном случае жесткий диск заработает и гаджет распознает его, через устройство можно будет работать с информацией.
Новый USB переходник или изготовленный своими руками?
Здесь многое зависит от того, что Вы хотите получить – если под рукой есть старая техника с соответствующими запчастями, а также время и желание, то можно сделать переходник и самостоятельно. Но нужно помнить, что в случае ошибок есть риск короткого замыкания и гаджет выйдет из строя, что приведет к нежелательным тратам. В этом случае проще купить комплектующее, чем так экспериментировать.
Как показывает практика, заводская продукция дольше служит и более устойчива к внешним воздействиям. Нужно только выбрать подходящую модель по ее характеристикам.
Как подключить USB к магнитоле штатной без телефона в машине по кабелю AUX
Совсем недавно, USB порт в автомашине был чуть ли не элементом роскоши. Но, и сегодня не редкость авто, в которых нет такого типа разъемов. А уж про автомобили выпущенные более десяти лет тому назад и говорить не приходится.
Но прежде чем ответить на вопрос, как подключить USB к штатной магнитоле, выясним, что представляет собой — USB разъем и кабель AUX и для каких целей они нужны.
Штатная магнитолаКратко:
- 1 AUX, USB
- 2 Айфон
- 3 Флеш карта
- 3.1 Подключение USB своими руками
AUX, USB
По-английски, USB читается, как Universal Serial Bus, что дословно переводится — универсальная последовательная шина. Специальный разъем в автомобильной магнитоле (ноутбук, музыкальный центр, планшете и т. п), для последовательного подключения различных типов устройств.
AUX — выход на магнитоле, а также, переходной кабель снабженный специализированными разъемами и выполняющий ту же роль для, что и USB.(подключает различные устройства и оборудование к штатной магнитоле автомобиля).
Подключаем адаптерАйфон
Как подключить к магнитоле через USB – айфон? Действие, выполняется через AUX – соединение (разъем на панели магнитолы и кабель) вашего iPhone и штатного авто проигрывателя Фокус 2. В этом случае, айфон играет роль носителя звуковой информации (файлов) и радиоприемника, а сам проигрыватель выступает усилителем звука.
Плюсы:
- Простота подключения позволяет задействовать в работе магнитолы, любой прибор.
- Нет необходимости в дополнительной настройке.
Минусы подключения:
- Висящие кабели.
- Аккумулятор айфона постепенно разряжается.
Соединение — USB, подключает практически все устройства с соответствующим портом, но в отличии от AUX соединения, управление можно осуществлять не только с самого девайса, но и с панели автомагнитолы или с рулевого колеса автомобиля, если такие функции подключены. Настройка (синхронизация) оборудования, производится в автоматическом режиме и выглядит зачастую как две команды на дисплее — подключите устройство и — вставьте кабель в разъем.
Положительные стороны подключения через USB:
- В отличии от AUX, аккумуляторная батарея айфона под заряжается, что очень важно учитывая его исключительно высокий уровень энергопотребления.
- Возможность активного использования дисплея штатного аудио проигрывателя.
- Недостаток, наличие провода в салоне.
Все перечисленное, также является ответом на вопрос – как подключить телефон к магнитоле через USB.
Флеш карта
Носитель видео и звуковой информации, сменивший технически морально устаревшие CD – диски. Отличается большим объемом встроенной памяти.
Подключить USB к магнитоле без USB, в связи с его отсутствием в штатной комплектации, можно несколькими способами.
Первый, это подключение через USB — адаптер созданный для автомобиля. Данный прибор, подключается через вход/выход предназначенный для CD — проигрывателя, который точно имеется на всех моделях устаревших, штатных магнитол. При таком соединение, штатный приемник принимает адаптер за многодисковый проигрыватель (CD – чейнджер) и воспроизводит записанные музыкальные файлы. Изменение в управлении не значительны, просто ранее отвечавшие за смену дисков кнопки (disk, — +), теперь управляют звуковыми файлами флеш-карты, а кнопки выбора конкретной композиции, выполняют ту же функцию, но уже в самом файле.
Внешне очень похожие, USB — адаптеры могут различаться по разъемам на кабелях соединения. В зависимости от марки и модели автомобиля.
Второй, это USB и Bluetoth, как универсальное подсоединение.

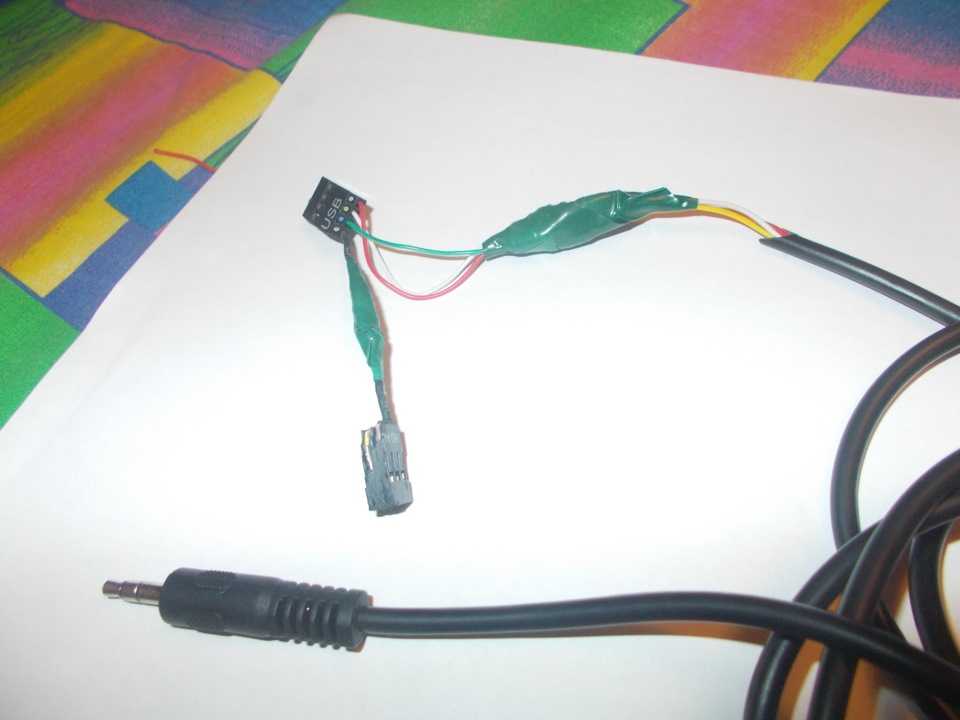

Подключение USB своими руками
Для этого вам понадобится любой дешевый (китайский) плеер MP-3, читающий информацию с флеш — карт памяти, с разъемом для наушников.
После проверки правильности, последовательности и надежности всех контактных соединений, автомагнитола собирается и устанавливается, в обратном порядке. И вы получаете возможность для подключения, прослушивания музыки с флешки и других цифровых устройств.
Загрузка …
Самодельный адаптер Micro USB-C на 3,5 мм и усилитель для наушников (часть 4)
Это будет последняя часть серии самодельных адаптеров USB-C и микроусилителей. Сегодня я покажу, как усилитель был полностью собран в полностью готовое устройство.
Содержание
- Предыдущие части этой темы
- Конструкция устройства
- ЦАП ALC4042 USB-C
- Плата усилителя INA1620
- Вся сборка и заключительные мысли
- Ссылки и список деталей
Предыдущие части этой темы
- Портативный усилитель для наушников своими руками на микросхеме INA1620 и TPS65135 (Часть 1)
- Самодельный усилитель для наушников на микроплате (деталь) 2)
- Адаптер Micro USB-C на 3,5 мм и усилитель для наушников (часть 3)
- Самодельный адаптер Micro USB-C на 3,5 мм и усилитель для наушников (часть 4) (эта страница)
Конструкция устройства
Все устройство состоит из двух основных частей. На первом конце кабеля находится ЦАП USB-C, который принимает цифровой аудиосигнал и преобразует его в аналоговый сигнал. На другом конце находится плата усилителя, которая содержит две основные схемы: подачу питания и усиление.
Для соединения ЦАП с усилителем использовался простой 4-жильный кабель USB:
ЦАП ALC4042 USB-C
ЦАП USB-C (ссылки в конце этого поста) использует микросхему ALC4042 для преобразования цифрового сигнала в аналоговый. аудио. Его основными параметрами являются частота дискретизации 384 кГц и разрядность 32 бита. Другие параметры, такие как отношение сигнал/шум, THD и т.д. мне не известны, так как я мало искал или не проводил замеры. В любом случае, было бы немного наивно ожидать исключительного качества от такого крошечного мобильного устройства.
Я также пробовал более новую версию ЦАП ALC5686, но у него был небольшой шум на выходе в режиме ожидания (музыка не играла), в то время как ALC4042 был совершенно тихим. Хотя шум ALC5686 исчезает при воспроизведении музыки (поэтому это не такая уж большая проблема), в конце концов я решил придерживаться более старой микросхемы ALC4042.
Я решил использовать USB-соединение вместо стандартного 3,5-мм разъема только потому, что USB может подавать питание на подключенное устройство, которое необходимо для усилителя. С платами USB-C DAC есть только одна крошечная проблема. Обычно на плате есть контакты GND, L, R и MIC. В моем случае мне также понадобились +5В, которые были взяты со случайной пустой площадки на плате:
После пайки платы ЦАП и куска провода вид был такой:
Как видно на фото выше, красный провод использовался для +5В, черный — GND, белый — левый канал, зеленый – Правый канал. Кроме того, я использовал термоусадочную трубку для покрытия проводов:
Наконец, я использовал эпоксидную смолу, чтобы склеить части корпуса ЦАП.
Плата усилителя INA1620
Схема подачи питания основана на микросхеме Texas Instruments TPS65135. Он изменяет напряжение с одиночного +5В, которое берется с печатной платы USB DAC и преобразуется в сдвоенное +-5В. Отличительной особенностью этой ИС является то, что для нее требуется только одна катушка индуктивности и несколько резисторов и конденсаторов, поэтому вся схема не занимает много места.
Усиление аналогового сигнала основано на микросхеме INA1620, также произведенной Texas Instruments. Усиление установлено на 2. Из тестирования в предыдущем посте было выбрано это значение, так как оно является лучшим компромиссом — его достаточно для раскачки наушников на 300 Ом, но и с наушниками на 32 Ом он не является неадекватно громким. Другими словами, его можно использовать как с наушниками с высоким, так и с низким импедансом.
А вот и вся схема:
Выход INA1620 напрямую подключен к 3,5 мм разъему для наушников. Сам разъем представляет собой простой разъем, который по замыслу должен быть надет на конец аудиокабеля.
Имеет 4 контакта: GND, L, R и MIC. Вывод микрофона в данном случае не использовался.
Печатная плата усилителя не помещается в этот разъем, поэтому я также напечатал на 3D-принтере более длинную заглушку:
После того, как эта часть была напечатана и проверена, подходит ли она ко всей сборке, пришло время припаять конец усилителя:
Наконец, этот конец с заглушкой и его первоначальный вид крышки:
С модификацией более длинной заглушки аудиоразъем стал примерно на 1 см длиннее, чем его первоначальный дизайн.
Вся сборка и заключительные мысли
Итак, конечный продукт выглядит так, как показано ниже:
Визуально он похож на обычный аудиоадаптер USB-C на 3,5 мм, за исключением того, что разъем 3,5 мм немного длиннее.
В итоге музыка воспроизводится гораздо чище, чем через стандартный 3,5-мм разъем, и немного громче, чем решение с одним ЦАПом (потому что коэффициент усиления всего 2). Устройство способно управлять высоким импедансом (протестировано с 300 Ом Sennheiser HD650). На большой громкости с низкоимпедансными (32 Ом) наушниками звук сильно искажается, но решение этой проблемы – просто уменьшить громкость :).
Стоит отметить, что сначала я спроектировал усилитель, а потом купил ЦАП. Итак, опробовав ЦАП, я выяснил, что громкости с выхода ЦАПов без дополнительного усиления вполне хватит для раскачки 300-омных наушников. Это означает, что более дешевым и, вероятно, гораздо более простым решением было просто купить обычный ЦАП/адаптер USB-C на 3,5 мм (например, один из этих на Aliexpress).
Подводя итог, хотя мне могло бы сойти с рук простое решение USB DAC, которое уже доступно на рынке, я согласен с идеей и дизайном моего решения. Цепь питания и усилитель умещаются на крошечной плате, которая сама по себе классная (по крайней мере, для меня).
Все файлы оборудования (схемы, проект KiCAD, Gerber, список деталей и т. д.) можно найти на моем GitHub: DIY Micro Amp Git
Все 3D-файлы (используемые для печати) для деталей усилителя также можно найти на Thingiverse : Заглушка и держатель для пайки.
Аудиоразъемы 3,5 мм куплены на Алиэкспресс (Партнер)
ЦАП ALC4042 куплен на Алиэкспресс (Партнер). В качестве альтернативы ему можно использовать ЦАП ALC5686 (Affiliate).
