Автоматическое отключение фар автомобиля (К561ЛЕ5, К561ИЕ16)

Став автовладельцем, я столкнулся с проблемой, наверняка, знакомой многим, -забываю выключить фары, в результате,утром машина уже не заводится из-за разрядки аккумулятора. Первая мысль была поставить реле в разрыв цепи выключателя габаритных огней, и подключить его обмотку к замку зажигания, чтобы при выключения зажигания выключались и «габариты».

Но, подумав, пришел к мысли, что это не дело, потому что ночью «габариты» все же могут быть нужны, особенно при кратковременных остановках в неосвещенных местах. Поэтому, было решено сделать таймер-автомат, который будет автоматически выключать «габариты», если зажигание выключено уже более некоторого времени, например, 20-30 минут.

Этого времени вполне достаточно и для техосмотра, и для кратковременной остановки (например, по требованию сотрудника ГИБДД). Но слишком мало для сколь бы то ни было существенной разрядки аккумулятора.

На рисунке 1 показана схема автомата, который контактами выходного реле включается в разрыв провода, идущего от выключателя «габаритов» (или комбинированного выключателя «габаритов» и главного света). По питанию схема подключается к аккумулятору, то есть, к цепи, постоянно подключенной к аккумулятору (до замка зажигания). А вход подключается к выходу замка зажигания (после замка зажигания).

Рис. 1. Принципиальная схема устройства для автоматического отключения фар автомобиля.

В исходном состоянии (машина уже долго на стоянке) контакты выходного реле разомкнуты. При включении зажигания они сразу же замыкаются, и схеме питания «габаритов» и фар работает как обычно. Если выключить зажигание и оставить «габариты» включенными, через 20-30 минут они выключаются сами.

Схема выполнена на двух микросхемах серии К561. Исходным состоянием является состояние счетчика D2, равное 8192. При этом, на его выводе 3 логическая единица. На выходе инвертора D1.3 при этом будет логический ноль, ключ на транзисторах VT1 и VT2 закрыт, контакты реле К1 разомкнуты, и цепь «габаритов» ими разомкнута. Если «габариты» были оставлены включенными, они контактами реле К1 сейчас выключены.

Кроме того, единица с вывода 3 D2 поступает на вывод 13 D1. 2 и блокирует мультивибратор на элементах D1.1 и D1.2. Поэтому изменения состояния счетчика не происходит. Зажигание выключено, поэтому, на выводе 11 D2 логический ноль.

При включении зажигания происходит следующее. Напряжение логической единицы от замка зажигания через защитный резистор R2 поступает на вывод 11 D2. Счетчик обнуляется, и на его вводе 3 устанавливается логический ноль. А на выходе инвертора D1.3 – единица.

Ключ на транзисторах VT1 и VT2 открывается и подает питание на обмотку реле К1, а его контакты замыкаются и восстанавливают цепь выключателя «габаритов». Если фары не были выключены вручную перед постановкой машины на стоянку, они сейчас включатся сами. Если были выключены вручную, то сейчас их можно включить.

В то же время, на вывод 13 D1.2 теперь поступает логический ноль, и мультивибратор на D1.1 и D1.2 начинает работать. Но это не влияет на состояние счетчика, потому что счетчик удерживается в нулевом состоянии логической единицей на выводе 11, поступающей с выхода замка зажигания. Таким образом, при включенном зажигании автомат себя никак не проявляет.

После выключения зажигания напряжение на выходе замка зажигания падает до нуля. Соответственно, на выводе 11 D2 устанавливается логический ноль. Теперь счетчик D2 может считать импульсы, которые вырабатывает мультивибратор на элементах D1.1 и D1.2.

Частота импульсов подобрана так, чтобы на выводе 3 D2 логическая единица появлялась примерно через 20-30 минут после выключения зажигания. «Примерно», – потому что время зависит от RC-цепи R1-C1, параметры которой могут существенно зависеть от окружающей температуры.

Рис. 2. Печатная плата для устройства автоматического отключения автомобильных фар.

Как только на выводе 3 D2 появляется логическая единица на выходе инвертора D1.3 устанавливается логический ноль, ключ на транзисторах VT1 и VT2 закрывается, контакты реле К1 размыкаются, и цепь «габаритов» ими размыкается. Если «габариты» были оставлены включенными, они контактами реле К1 сейчас будут выключены.

Кроме того, единица с вывода 3 D2 поступает на вывод 13 D1.2 и блокирует мультивибратор на элементах D1.1 и D1.2. Поэтому изменения состояния счетчика не происходит до очередного включения зажигания. Реле К1 – стандартное 4-контактное автомобильное реле. Размещено оно за пределами платы.

Микросхему К561ИЕ16 можно заменить аналогом CD4020 или микросхемой CD4060B, при этом дорожку к выводу 10 на плате нужно переделать на вывод 11, а дорожку к выводу 11 переделать на вывод 12. Микросхему К561ЛЕ5 можно заменить на CD4001.

Бушуев К. А. РК-2016-05.

как сделать что бы ПТФ выключались совместно с зажиганием?

1. 31.03.2012, 20:24 #1

   как сделать что бы ПТФ выключались совместно с зажиганием?

   Хочу сделать что бы машина думала за меня. Немцы сделали если ближний свет фар включен совместно с ПТФ то при выключении зажигания они выключаются. А вот если включить только ПТФ, то при выключении зажигания раздается “сигнал”, это хорошо но все равно есть шанс забыть выключить. Вопрос озвучил в названии темы.




   Ответить с цитированием

   ---

2. ---

3. 31.03.2012, 21:30 #2

   По-моему ПТФ то при этом выключаются ? Горят только габариты…Поправьте ,если не так…

   DRIVE2.RU

   Ответить с цитированием

   ---

4. 01.04.2012, 07:47 #3

   Сообщение от NickSk

   По-моему ПТФ то при этом выключаются ? Горят только габариты. ..Поправьте ,если не так…

   Да, ПТФ гаснут,остаются только габариты…





   Revo St1.

   Ответить с цитированием

   ---

5. 01.04.2012, 08:57 #4

   Тык тогда нет проблемы…остаются гореть только стояночные огни, при этом через 10 минут в салоне выключается весь забытый свет….

   DRIVE2.RU

   Ответить с цитированием

   ---

6. 01.04.2012, 09:13 #5

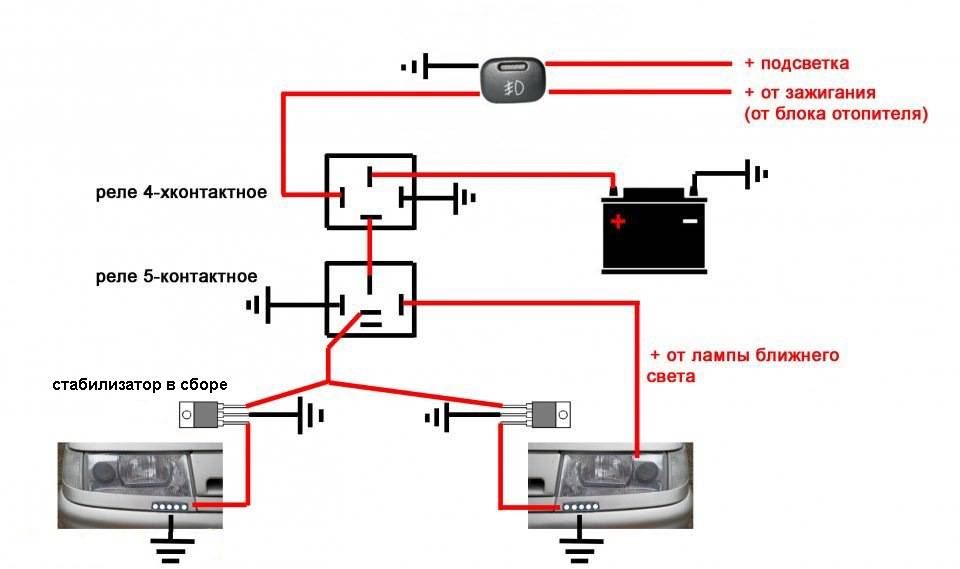

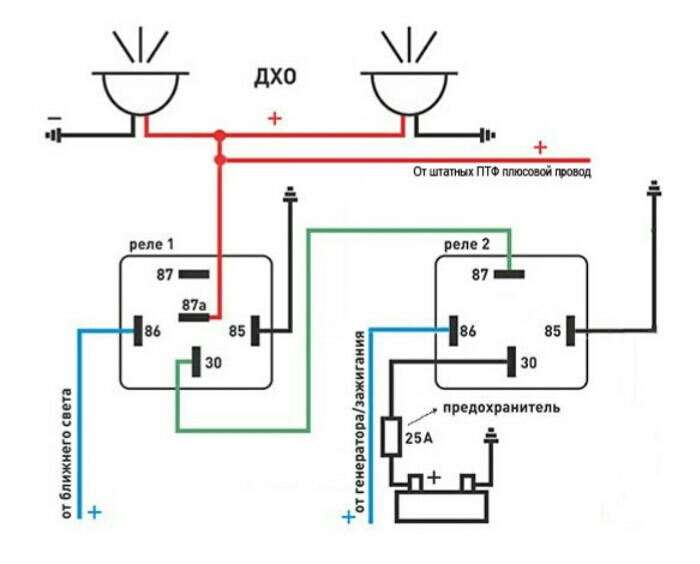

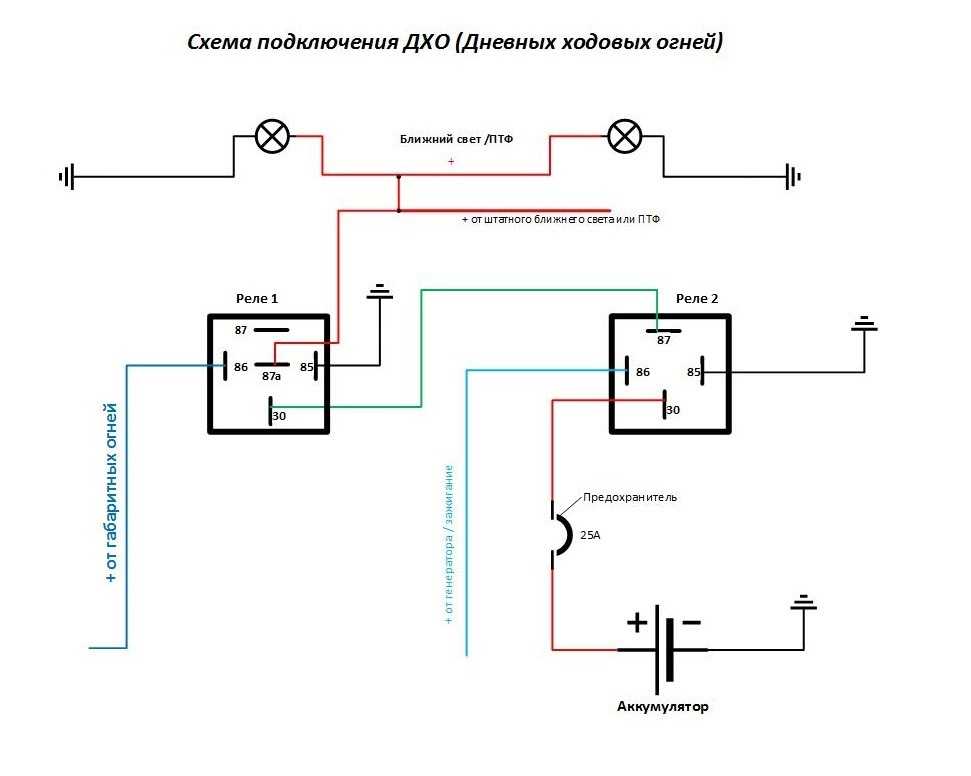

   Подключите функцию дневные ходовые огни (ДХО)-при любом включении зажигания автоматически включаются ДХО (ближний свет фар или ПТФ), а при выключении зажигания автоматически выключаются. На моей машине данная функция подключена с завода на ближний свет фар, но ее можно отключить или переключить с ближнего света фар на ПТФ. В ПТФ для этого стоят дополнительные отдельные лампочки. Некоторые владельцы делают это самостоятельно, а некоторые через ОД. На форуме данные процедуры активно и хорошо расписаны. Поищите в темах ДХО, ПТФ и т.п.или к ОД.

   Ответить с цитированием

   ---

7. 01.04.2012, 09:26 #6

   Сообщение от

   Богданыч

   Подключите функцию дневные ходовые огни (ДХО)-при любом включении зажигания автоматически включаются ДХО (ближний свет фар или ПТФ), а при выключении зажигания автоматически выключаются. На моей машине данная функция подключена с завода на ближний свет фар, но ее можно отключить или переключить с ближнего света фар на ПТФ. В ПТФ для этого стоят дополнительные отдельные лампочки. Некоторые владельцы делают это самостоятельно, а некоторые через ОД. На форуме данные процедуры активно и хорошо расписаны. Поищите в темах ДХО, ПТФ и т.п.или к ОД.

   А иногда на дорогах бывает туман)…и птф при этом автоматически не включаются…

   DRIVE2.RU

   Ответить с цитированием

   ---

8. 01.04.2012, 09:50 #7

   Так включи ПТФ сам ведь ты контролируешь обстановку. Или машина за Вас должна делать все: рулить, заправляться, обс луживаться, ремонтироваться и т.п..

   Ответить с цитированием

   ---

9. 01. 04.2012, 10:02 #8

   Сообщение от Богданыч

   Так включи ПТФ сам ведь ты контролируешь обстановку. Или машина за Вас должна делать все: рулить, заправляться, обс луживаться, ремонтироваться и т.п..

   Я просто не понял при чем тут ДХО и автоматическое выключение ПТФ ?:)) Две вещи никак не связанные. Будь даже у топикстартера эти ДХО, у него бы мог возникнуть этот же самый вопрос…)

   DRIVE2.RU

   Ответить с цитированием

   ---

Как выключить фары во время движения автомобиля?

Мой парень и я собираемся сегодня вечером в автокинотеатр, и подтверждение по электронной почте напомнило нам, что мы должны выключать фары, пока там. Хорошо, что они написали нам по электронной почте, потому что я понятия не имею, как отключить автоматические фары на моей Honda Accord. Как выключить фары во время движения автомобиля?

Джек Уолш · Ответ дан 22 ноября 2021 г.

Отзыв от Шеннон Мартин, лицензированного страхового агента.

Невозможность выключить автоматический свет в автокинотеатре, несомненно, может вызвать некоторые проблемы, так что отлично, что они отправили вам электронное письмо, и вы сейчас узнаете, как это сделать.

Чтобы выключить автоматический свет на вашей Honda Accord во время движения автомобиля, вам необходимо:

• Припарковать автомобиль.
• Выключите двигатель.
• Включите стояночный тормоз.
• Включите двигатель.

И все! Многие автомобили теперь имеют автоматические фары и дневные огни, которые всегда включены, если автомобиль включен. Это отличные функции безопасности, поэтому отключение света с их помощью становится таким сложным. К счастью, этот метод работает со многими производителями и моделями, поэтому его стоит порекомендовать, если вы видите, что кто-то борется со своими фарами!

Еще стоит порекомендовать Джерри! Jerry — это приложение для сравнения страховок, которое бесплатно делает покупки по низким ценам в более чем 50 различных ведущих страховых компаниях. Вы получите расценки за считанные секунды, сможете вносить изменения в любое время, а если у вас возникнут какие-либо вопросы, агенты всегда рядом! Они даже помогут отменить ваш старый полис.

ЕЩЕ : 11 советов по автострахованию, которые помогут вам сэкономить деньги наша команда редакторов и агентов. Нам не платят за обзоры или другой контент.

Просмотреть больше содержания

Ресурсы для ремонта автомобилей

• Стоимость проверки мощности

• Низкая замена датчика воды

• Shifter Interloy Solenoid: Speck Sost

• SHIFTER SOLENOID.

• Проверка герметичности топливного бака

Страхование вашего автомобиля

• Стоимость страховки Gmc Safari Xt

• Bmw 525 I Automatic Insurance Cost

• Nissan Truck Base Insurance Cost

• Toyota Yaris Ia Insurance Cost

• Toyota Tacoma Xtracab Prerunner Insurance Cost

Insurance in Your State

Insurance В вашем городе

• Страхование автомобилей Hingham

• Страхование автомобилей Mcbee

• Страхование автомобилей Washington Court House

• Страхование автомобиля Otisville

• Страхование автомобиля Chestnut Hill Cove

Что спрашивают другие

Как разморозить дверь автомобиля?

Я живу в штате Нью-Йорк и чувствую, что борюсь с замерзшей дверью машины по крайней мере раз в неделю зимой. Как лучше всего разморозить дверь автомобиля?

Джек Уолш

22 ноября 2021 г.

Какой ширины должна быть подъездная дорога для одного автомобиля?

Мы с женой скоро проложим новую подъездную дорожку и хотим убедиться, что она достаточно широка, чтобы наши машины можно было припарковать гуськом. Какой ширины должен быть подъезд для одного автомобиля?

Джек Уолш

22 ноября 2021 г.

Как можно использовать автомобильный аккумулятор для питания?

На следующей неделе я собираюсь в поход и постараюсь собрать вещи как можно меньше. Конечно, я мысленно готовлюсь к наихудшему сценарию, и это заставило меня задуматься о том, какие части моей машины могут пригодиться в чрезвычайной ситуации. Аккумулятор пришел на ум сразу, но как можно использовать автомобильный аккумулятор для питания в экстренной ситуации?

Джек Уолш

22 ноября 2021 г.

Просмотреть все вопросы

Ознакомьтесь с советами автомобильных экспертов по телефону Jerry

В чем разница между медицинским покрытием и PIP?

Покрытие MedPay или PIP оплачивает травмы водителя и его пассажиров в результате аварии. Однако эти страховки работают по-разному.

Сара Грей

16 сентября 2022 г.

Что делать при низком давлении воды в доме

Низкое давление воды в вашем доме может быть вызвано засорением труб или проблемами с водоснабжением. Некоторые проблемы можно исправить самостоятельно, но для других потребуется помощь специалиста.

Sarah Grey

Февраль 09, 2022

Просмотр по темам

Страховые брокеры и агенты

Техническое обслуживание автомобилей

Драйверы

CAR.

Тарифы на автострахование

Kemper Preferred

Занос автомобиля

Страхование Dairyland

Страхование ответственности

Автострахование высокого риска

Dodge Viper

HIT and Run

Билль о продаже

Доказательство страховки

Allied

Новые автомобили

Car Makes

. Никаких длинных форм

Никакого спама и нежелательных телефонных звонков

Цитаты ведущих страховых компаний

Найдите страховые сбережения — это на 100% бесплатно

Ресурсы

• Car Insurance

• Cheap Car Insurance

• Car Insurance Quotes Online

• Types of Insurance

Car Insurance by Make

Toyota

Hyundai

Mercedes-Benz

Subaru

Chevrolet

Mitsubishi

Автострахование по штату

ALAKAZARCACOCTDEFLGAHIIDILINIAKSKYLAMEMDMAMIMNMSMOMTNENVNHNJNMNYNCNDOHOKORPARISCSDTNTXUTTVTVAWAWWVWIWY

Фары не выключаются (попробуйте эти исправления)

Большинство из нас беспокоятся о том, что наши фары не включаются, но бывают ситуации, когда вы можете столкнуться с проблемой, когда ваша фара или фары не выключаются. Это не часто, но бывает.

Итак, вам может быть интересно, почему у меня не выключаются фары? Если вы хотите узнать, продолжайте читать, чтобы увидеть, что я обнаружил!

Если у вас есть фары, которые не гаснут после того, как вы выключите двигатель, вам необходимо немедленно решить эту проблему. Это может быть неисправный переключатель фар, реле, провод заземления, датчик фар, модуль дневных ходовых огней или что-то похуже. Какой бы ни была проблема, в конечном итоге вы получите разряженную батарею, поэтому вам нужно ее починить.

Вы глушите автомобиль, но фары остаются включенными даже по истечении обычного времени задержки, в чем проблема? Вот список проблем, которые могут вызвать эту проблему, и ответы на некоторые часто задаваемые вопросы!

Что заставляет мои фары оставаться включенными?

#1 Реле фар:

Это, без сомнения, будет одной из самых распространенных причин, по которой ваши фары не выключаются.

Реле фар работает с помощью простой функции включения/выключения.

Если ваше реле решит перестать работать при включенных фарах, оно застрянет в положении «включено», предотвращая выключение фар.

Если вы сможете найти свое реле, которое будет расположено в блоке предохранителей, вы сможете легко определить, является ли это проблемой, с помощью очень быстрого трюка.

Во-первых, убедитесь, что зажигание автомобиля и фары выключены. Затем найдите реле фар в блоке предохранителей и снимите его.

Если у вас погасли фары, значит, вы приблизились к проблеме.

Следующее, что вам нужно сделать, это найти неважное согласующее реле в блоке предохранителей и поставить его вместо реле фар.

Если ваши фары работают как обычно, у вас неисправно реле.

#2 Переключатель фар:

Неисправный переключатель фар чаще всего связан с неустойчивым поведением фар и фарами, которые работают только с определенными функциями, такими как дальний свет, а не ближний.

Однако существует вероятность того, что неисправный переключатель фар может привести к тому, что ваши фары останутся включенными.

Если вы исключили реле фар, то у вас может быть проблема с переключателем фар, и если у вас нет опыта ремонта автомобилей, лучше доверить это профессионалам.

#3 Датчик фар:

Датчики фар используются для автоматического включения фар, когда темнеет или когда начинается дождь.

Если у вас неисправен датчик фар, это еще одна проблема, которую вы не хотели бы решать самостоятельно.

Датчики фар извлекают информацию из различных модулей и рабочих частей автомобиля, чтобы определить, должны ли быть включены фары.

Выяснить, неисправен ли ваш датчик фар, должен профессиональный автомеханик, у которого есть профессиональные автотехнические инструменты.

#4 Модуль дневных ходовых огней (ДХО):

Ваш модуль ДХО может привести к тому, что ваши фары загорятся и останутся включенными даже после того, как автомобиль выключен.

Хорошей новостью является то, что решить эту проблему немного проще, чем некоторые из вышеперечисленных проблем.

Самая большая проблема, с которой вы столкнулись бы здесь, — это найти ваш модуль, а стоимость модуля может возрасти в цене — в среднем от 20 до 100 долларов.

Если вы хотите сэкономить деньги и заменить его самостоятельно, это не так сложно. Пара винтов и простой зажим для проводов должны оторваться и вернуться на место.

При правильном выполнении получасовая работа решит проблему с модулем ДХО.

Почему фары остаются включенными, когда машина выключена?

В большинстве новых автомобилей фары остаются включенными в течение заданного периода времени после того, как вы выключили двигатель.

Обычно этого времени достаточно, чтобы ночью выйти из машины и двинуться к месту назначения.

Если вы заметили, что ваши фары не выключаются, как обычно, значит, у вас возникла проблема, требующая немедленного решения.

Игнорирование этой проблемы оставит вас с разряженной батареей, вероятно, в самом неудобном месте и в самое неудобное время.

Что делать, если свет в машине не выключается?

Поскольку проблемы с автомобилем, кажется, случаются в самый неподходящий момент, полезно знать несколько приемов, которые могут помочь вам, пока вы не почините свой автомобиль.

Если вы заметили, что фары вашего автомобиля не гаснут, и вам нужно решить эту проблему, чтобы аккумулятор не садился, есть решение.

Найдите руководство пользователя, найдите раздел блока предохранителей и найдите предохранитель, связанный с фарами.

Когда найдете, вытащите предохранитель. Это отключит фары.

Важно: Поместите предохранитель в безопасное место и не забудьте заменить его, когда вернетесь в машину.

Без предохранителя фары автомобиля не будут работать, а это может быть очень опасно.

Почему фары моей машины всегда включены?

Если фары вашего автомобиля горят постоянно даже после выключения зажигания, возможно, у вас возникла проблема.

Однако, если вам интересно, почему фары вашего автомобиля горят все время во время вождения, возможно, у вас есть дневные ходовые огни (ДХО).

Во-первых, вы должны найти выключатель габаритного света в вашем автомобиле. Затем в течение шести секунд вы четыре раза включите и выключите купольный выключатель.

Это отключит автоматические фары и ДХО. Чтобы повторно активировать их, просто повторите процесс.

В некоторых случаях чувствительность фар можно отрегулировать в дилерском центре, если вы не хотите, чтобы они были включены днем.

Помните, что в некоторых штатах и ​​странах есть законы, требующие, чтобы фары были включены в течение дня.

Как отключить автоматическое включение фар?

На некоторых транспортных средствах, таких как General Motors, есть функция автоматического отключения фар, позволяющая отключить дневные ходовые огни и автоматические фары.

Во-первых, вы должны найти выключатель габаритного света в вашем автомобиле.
