Как прокачать тормоза с абс на газ 3309: Схема тормозной системы ГАЗ-3309 дизель

Схема тормозной системы ГАЗ-3309 дизель

Статья обновлена 23.05.2019

При выполнении различных ремонтных работ автолюбителю может помочь схема тормозной системы ГАЗ 3309 дизель, поскольку она имеет сложное устройство, которое может вызвать трудности во время самостоятельного устранения неисправностей. Тормоза этого автомобиля позволяют быстро и эффективно остановить грузовик, что способствует повышению безопасности движения.

Схема тормозной системы ГАЗ-3309 дизель

Во время проектировки подобного транспортного средства инженеры завода приняли решение о разработке его конструкции практически с нуля, что сделало её не похожей на остальные автомобили автоконцерна. Особого упоминания заслуживает тормозная система ГАЗ 3309, которая кардинально отличается от своих предшественников.

Изучая её устройство, целесообразно выделить несколько категорий основных элементов, за счет которых обеспечивается корректная работа. К их числу следует отнести:

• рабочий узел;
• оборудование стоячного тормоза;
• запасная система.

Исправная тормозная система обеспечивает безопасность вождения

Все они предназначены для оперативного торможения грузовика либо замедления его движения. Пневмогидравлические тормоза этого автомобиля отличаются надежностью, что особенно важно для грузового транспорта, тормозной путь которого имеет решающее значение при возникновении опасных ситуаций на дороге.

Под рабочим узлом подразумевается основная система, которая постоянно используется во время движения, а запасная является резервом на случай отказа первой.

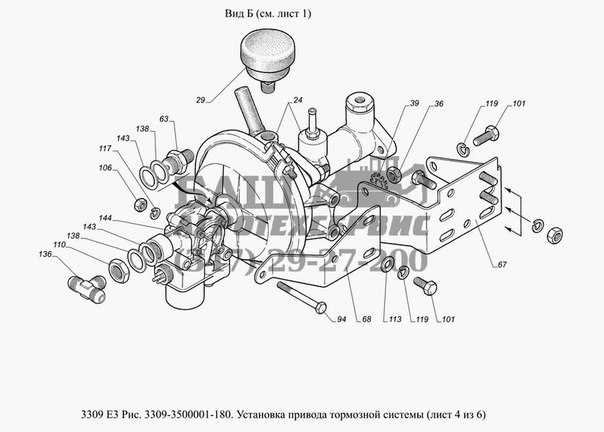

Устройство тормозов

Рассматривая конструкцию этой системы ГАЗ 3309, необходимо отметить, что стоячная и резервная системы совмещены в один комплект, что следует учитывать при выполнении ремонтных работ. В предыдущих моделях для торможения педаль приходилось выжимать со значительным усилием, однако в новой конструкции инженерам автоконцерна удалось полностью ликвидировать этот недостаток.

Устройство тормозов предусматривает наличие следующих элементов:

• стоячный тормоз — фиксатор, рычаг-рукоятка, диск, трос ручного тормоза разжимной элемент, барабан, колодки, сопутствующие механизмы;
• приводная часть — колодки, защитные колпаки, поршни, направляющие скобы, щит, резервуары гидроцилиндра, а также прочие комплектующие;
• тормозной цилиндр — рычажной корпус, тяга, направляющие детали, включатели стоп-сигнала.

Важным элементом конструкции представляется усилитель, который предназначен для увеличения давления в ключевых узлах. За счет этого появляется возможность существенно повысить эффективность торможения без необходимости прикладывать максимальные усилия по отношению к органам управления.

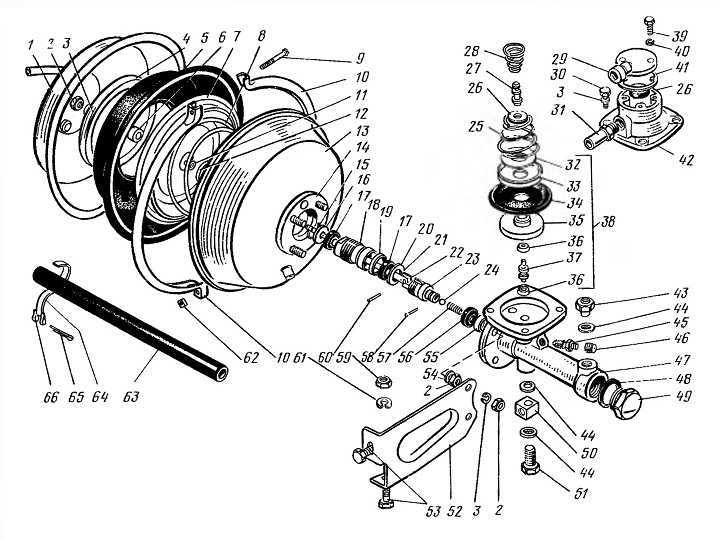

Особенности вакуумного насоса

Важным элементом конструкции представляется вакуумный усилитель, который способен создавать необходимое давление в системе. За счет этого удается значительно увеличить эффективность торможения, а также снизить необходимое усилие при давлении на педаль. Следует помнить, что некорректная работа этого важного узла — опасная поломка, приводящая к нестабильной работе силового агрегата.

Это обусловлено попаданием воздуха во впускную трубу мотора, что способствует обеднению топливной смеси в его цилиндрах. В результате этого автомобиль не может работать длительное время, периодически глохнет. Конструкция системы предполагает удаление смазки, механическое повреждение цилиндров при подобной неисправности, ввиду чего необходимо устранить её как можно раньше.

Тормозная система ГАЗ 3309

Регулировка стояночного тормоза

Одной из наиболее важных работ при обслуживании данного транспортного средства представляется регулировка стояночного тормоза. Она выполняется в несколько этапов, а от автолюбителя потребуется лишь наличие необходимых навыков, гаечного ключа на 24 мм, а также отвертки.

Регулировка ручного тормоза осуществляется при помощи следующего алгоритма действий:

1. Опустить рычаг в нижнее положение, а КПП переключить на нейтраль;
2. Вывесить заднее колесо с левой стороны при помощи домкрата, после чего удалить заглушку щита.
3. Вращать его, выворачивая при помощи отвертки регулировочный винт до тех пор, пока оно не будет притормаживаться, после чего открутить винт до свободного вращения колеса.
4. Установить заглушку, опустить колесо, после чего аналогичным образом отрегулировать механизм с правой стороны.

Подобные действия позволяют поддерживать систему стоячного тормоза в оптимальном состоянии, что гарантирует их эффективную работу.

Методика прокачки тормозов

Многих владельцев данного автомобиля интересует, как правильно прокачивать тормозную систему для более эффективной работы. Это актуальная проблема для многих моделей отечественных грузовиков, для решения которой требуется комплексный подход. Выполнить подобный тюнинг можно, придерживаясь следующей инструкции:

1. Очистить клапанные механизмы цилиндров каждого колеса.
2. Отвинтить крышку цилиндров.
3. Заполнить его жидкостью, рекомендованной производителем.
4. Прокачать контур передних колес.
5. Демонтировать колпак клапана тормозного механизма, установить шланг, разместить другой его конец в емкости с тормозной жидкостью.
6. Открутить клапан на половину оборота, после чего несколько раз выжать тормозную педаль.
7. Закрутить клапан обратно, прокачать остальные колеса с помощью подобного метода.

При заливке тормозной жидкости целесообразно помнить, что её оптимальный уровень располагается на 2-3 см ниже максимально рекомендуемой отметки.

Заключение

Тормозная система ГАЗ 3309 позволяет эффективно остановить транспортное средство в различных условиях. При этом она отличается сложным устройством, ознакомиться с которым поможет подробная схема. При желании автолюбитель может самостоятельно прокачать систему, улучшив её работу.

Читайте еще:

Антиблокировочная система тормозов ГАЗ-3307

Электрическая схема антиблокировочной системы тормозов показана на рис. 7.5.

Принципиальная схема тормозной системы автомобилей с АБС показана на рис. 7.6.

Автомобили оборудованы антиблокировочной системой тормозов (АБС). АБС эффективна при экстренном торможении на дороге с различным покрытием (например, асфальт-лед) и предотвращает блокировку колес, находящихся в менее благоприятных по сцеплению условиях (на льду), обеспечивая минимальный тормозной путь автомобиля для данного дорожного покрытия (льда) при сохранении его устойчивости и управляемости.

Для получения оптимального эффекта при экстренном торможении автомобиля с использованием АБС необходимо нажимать на тормозную педаль с максимальным усилием при одновременном нажатии на педаль сцепления.

Электрическая часть АБС состоит из 4-х датчиков АБС (в колесных узлах автомобиля), 3-х модуляторов (на пневмоусилителях), блока управления (БУ) АБС (в кабине на правой боковине), кнопки диагностики АБС (на щитке приборов), сигнализатора неисправности АБС (на щитке приборов для ГАЗ-3307, в правом блоке контрольных ламп для ГАЗ-3309) и жгута АБС, соединяющего датчики и модуляторы с БУ АБС.

К БУ АБС подключены две цепи питания: для модуляторов через 3-й предохранитель 25А в блоке предохранителей АБС и непосредственно для БУ АБС через 1-й предохранитель 5А в блоке предохранителей АБС. Питание воздухоосушителя осуществляется через 2-й предохранитель 10А. Блок предохранителей АБС расположен за заглушкой, находящейся ниже заглушки блоков предохранителей.

Рис.

7.5. Электрическая схема антиблокировочной системы тормозов

Сигнализатор неисправности АБС загорается на несколько секунд при каждом включении зажигания, а затем гаснет, что подтверждает исправность системы АБС. Постоянное горение сигнализатора или его загорание в движении указывает на неисправность АБС.

Рис. 7.6. Принципиальная схема тормозной системы автомобилей с АБС:

1 — компрессор; 2 — воздухоосушитель; 3 — регенерационный воздушный баллон; 4 — защитный двухконтурный клапан; 5 — датчик падения давления воздуха; 6 — воздушный баллон; 7 — кран слива конденсата; 8 — тормозной двухсекционный кран с рычагом; 9 — датчик частоты вращения ротора ЛВС; 10 — тормозной механизм с ротором; 11 — манометр электрический; 12 — зуммер; 13 — сигнализатор аварийного хода поршня и падения уровня тормозной жидкости; 14 — сигнализатор АБС; 15 — бачок двухсекционный; 16 — пневмоусилитель с главным цилиндром; 17 — фильтр; 18 — датчик аварийного хода поршня; 19 — клапан контрольного вывода; 20 — модулятор ЛВС; 21 — блок управления АБС; 22 — датчик включения сигнала “СТОП”; 23 — датчик манометра; 24 — лампа сигнала “СТОП”; 25 — датчик падения уровня тормозной жидкости; 26 — шумоглушитель.

При неисправности АБС автомобиль должен быть проверен на станции технического обслуживания.

Заполнение гидравлического привода тормозов тормозной жидкостью автомобилей с АБС

1. Тщательно очистить от грязи перепускные клапаны на колесных цилиндрах.

2. Отвернуть наливную пробку пополнительного бачка главных цилиндров и заполнить его тормозной жидкостью. Запрещается заполнять гидропривод тормозными жидкостями, не предусмотренными картой смазки, минеральными маслами, а также промывать его бензином или керосином.

3. При прокачке тормозной системы гидропривода воздушные баллоны должны быть заполнены воздухом (давление — 0,6-0,8 МПа (6,0-8,0 кгс/см2).

4. Прокачать контур гидропривода рабочего тормоза передней оси. Снять колпачок на перепускном клапане колесного цилиндра правого переднего тормоза, надеть резиновый шланг, опустить свободный конец шланга в тормозную жидкость, налитую в стеклянный сосуд.

5. Отвернуть перепускной клапан на 1/2-3/4 оборота и нажать несколько раз на педаль тормоза. Прокачать гидропривод до тех пор, пока из шланга, погруженного в сосуд с жидкостью, не прекратится выделение пузырьков воздуха.

Завернуть перепускной клапан при нажатии педали тормоза.

6. Прокачать колесный цилиндр левого переднего тормоза, выполнив работы, указанные в п.п. 4 и 5.

7. Прокачать контур гидропривода рабочего тормоза заднего моста автомобиля.

Выполнить работы, указанные в п.п. 4 и 5, в следующей последовательности:

— правый тормозной механизм;

— левый тормозной механизм.

8. Долить жидкость в пополнительный бачок главных цилиндров до уровня на 15-20 мм ниже верхней кромки горловины бачка. Во время выполнения работ, указанных в п.п. 4-8, необходимо доливать тормозную жидкость в бачок главных цилиндров, не допуская “сухого дна” в резервуарах бачка, иначе в систему вновь попадет воздух.

Как прокачать тормоза: вытеснение воздуха из тормозных магистралей

«Прокачка тормозов» и «как развести тормоза» — это фразы, которые многие люди гуглят, и, возможно, именно поэтому вы читаете эти слова. В этой статье мы рассмотрим, почему наличие воздуха в тормозных магистралях является похоронным звоном для надежных тормозов. Мы рассмотрим, как прокачать тормоза самостоятельно или с приятелем. А затем мы рассмотрим, как заменить тормозные магистрали и шланги, а также такие вещи, как прокачные винты.

МЯГКИЕ ТОРМОЗА И фургон

Несколько лет назад в субботу я арендовал фургон, чтобы перевезти вещи из квартиры в бунгало, которое мы с женой купили в Ройал-Оук, пригороде Детройта. Royal Oak известен тем, что является эпицентром ежегодного круиза Woodward Dream Cruise. Но моя поездка в тот день на 15-футовом прокате не была ни мечтой, ни круизом.

Я поворачивал налево на перекрестке после выезда со стоянки, когда понял, что грузовик ведет себя как лодка. (Кажется, он колебался, прежде чем повернуться, словно решая, стоит ли это делать.) Но больше беспокоила педаль тормоза. Когда я толкнул его вниз, он упал на пол. Грузовик замедлялся и останавливался, но это требовало времени. Если бы я был умным, я бы вернул его немедленно. А я не был и не стал — вместо этого я проехал медленно. Особенно после того, как мы погрузили наши вещи на борт. Когда мне нужно было остановиться, я рано и резко нажимал на тормоз, моя нога прижималась к полу.

В тот день мы перевезли наши вещи, и мне каким-то образом удалось избежать несчастного случая. Но оглядываясь назад, я понимаю, как мне повезло. Мне не пришлось останавливаться из-за ребенка, гоняющегося за мячом на улице, из-за того, что кто-то проехал на красный свет, или из-за байкера, сворачивающего передо мной.

То, с чем я столкнулся в тот день, так это провисшие тормоза, чрезвычайно мягкая педаль тормоза. Тормоза грузовика (вероятно, барабанные), несомненно, износились. Но когда ваша педаль тормоза уходит в пол, у вас обычно возникает проблема «воздуха в тормозных магистралях». Поэтому, прежде чем мы рассмотрим, как прокачать тормоза без этого воздуха, давайте сначала рассмотрим, почему это проблема.

ЗАКОН ПАСКАЛЯ

Тормозная система легкового или грузового автомобиля является своего рода сердечно-сосудистой системой для остановки. Есть похожее на сердце устройство, главный цилиндр, который прокачивает гидравлическую тормозную жидкость через сеть тормозных магистралей и шлангов (артерий и вен). Это система огромной силы благодаря закону природы, называемому законом Паскаля.

Закон Паскаля гласит, что когда у вас есть жидкость в замкнутом пространстве, давление из любого места распространяется равномерно везде. На картинке выше показано, как это работает. Нажмите большим пальцем на шарик с жидкостью — скажем, на небольшой водяной шарик — и давление будет одинаковым во всех направлениях. Это принцип гидравлических машин, таких как прессы и подъемные устройства.

Если вы посмотрите на анимацию гидравлики ниже, вы заметите, что вертикальная труба слева меньше, чем справа. Допустим, он в двадцать раз меньше по площади поверхности наверху. Это означает, благодаря закону Паскаля, что когда ступня давит вниз, это эквивалентно двадцатифутовому давлению справа. Это 20-кратное механическое преимущество. Это магия гидравлики и причина, по которой автомобильные подъемники поднимаются, самосвалы опрокидываются, а ваши тормоза тормозят.

Ключом к правильному функционированию всего этого является то, что жидкость не сжимается — по крайней мере, не настолько, чтобы изменить гидравлику.

КАК ВОЗДУХ ВРЕДИТ ГИДРАВЛИКЕ

Причина прокачки тормозов или вытеснения воздуха из любой гидравлической системы заключается в следующем: воздух СИЛЬНО сжимается. Есть еще один закон природы — закон Бойля — который гласит, что когда вы увеличиваете давление на воздух (или любой газ), вы пропорционально уменьшаете занимаемое им пространство. Поэтому, если вы удвоите давление на какой-то воздух, вы сократите его пространство вдвое. Если вы утроите давление, вы сократите его пространство до трети. И так далее.

Вот почему вы можете, например, взять велосипедный насос и нагнетать воздух объемом в галлон менее чем в кварту. И именно поэтому стандартный акваланг с давлением 3000 фунтов на квадратный дюйм сжимает воздух примерно до 1/200 своего первоначального объема. (Кстати, 1/200 — это разница в размерах между Боингом 737 на взлетно-посадочной полосе и моделью самолета на книжной полке вашего ребенка.)

Эта сжимаемость воздуха, в зависимости от количества, может разрушить гидравлическую систему. На анимации ниже вы можете увидеть разницу между воздухом и отсутствием воздуха. Когда есть воздух, вместо того, чтобы толкать вес вверх справа, женская нога просто сжимает воздух в крошечное пространство.

ПРОБЛЕМА С ВОЗДУХОМ В ТОРМОЗНЫХ ТРУБАХ

Из-за всего этого воздух в тормозных магистралях является особенно серьезной проблемой. Когда вы умеренно сильно нажимаете на педаль тормоза, вы делаете это с силой около 70 фунтов. Ваша педаль тормоза, которая сама по себе является рычагом, усиливает это усилие до шести раз. А если в вашем автомобиле есть усилитель тормозов, он добавит еще больше силы.

Это давление идет от главного цилиндра через тормозные магистрали к передним суппортам. И в зависимости от размера вашего главного цилиндра и количества поршней в каждом суппорте усилие может достигать 3400 фунтов на квадратный дюйм на суппорт. Это много — больше, чем рабочее давление стандартного акваланга. (Кстати, за предыдущую математику я обязан статье Эндрю Маркела в журнале Brake & Front End.)

Анимация ниже со снятой педалью показывает поток жидкости в дисковой тормозной системе от главного цилиндра через тормозную магистраль к суппорту и тормозным колодкам. Опять же, задействованные давления огромны, легко превышая 3000 фунтов на квадратный дюйм. И именно поэтому так важно разводить тормоза без воздуха.

ВОЗДУХ И ГЛАВНЫЙ ЦИЛИНДР

Воздух может попасть в систему несколькими путями, один из них – через главный цилиндр. Ниже показан главный тормозной цилиндр для Ford F-150 — отдельная деталь слева и установленная под капотом справа на изображении с форума F-150.

На приведенном ниже рисунке из Wikihow показаны основные части — верхний бачок, который вы заполняете тормозной жидкостью, сам главный цилиндр, который нагнетает жидкость в тормозные магистрали, и датчик, предупреждающий вас, если жидкость слишком низко. (Этот датчик отличается от датчика ABS, хотя он сигнализирует вам с помощью предупредительной лампочки на приборной панели.)

ПРОКАЧКА ТОРМОЗОВ И ТОРМОЗНОЙ ЖИДКОСТИ

В видео ниже механик YouTube ChrisFix смывает тормозную жидкость из 2001 Mazda B3000 (Форд Рейнджер). При этом он показывает, как прокачать тормоза самостоятельно или с помощью друга. Он также показывает, как работать с барабанными тормозами, которые у Mazda сзади, и с дисковыми тормозами, которые находятся спереди. (Его процесс для обоих одинаков.)

В начале видео он объясняет, что причиной попадания воздуха в тормозные магистрали является вода. И это подводит нас к теме тормозной жидкости.

В современных легковых и грузовых автомобилях в основном используется тормозная жидкость DOT 3 или DOT 4. И эти жидкости гигроскопичны, то есть они поглощают воду. Это может произойти в верхней части резервуара, где жидкость подвергается воздействию влажности воздуха.

Почему это важно? Потому что вода закипает при более низких температурах, чем тормозная жидкость — 212 ° F на уровне моря против температуры выше 400 ° F для новой тормозной жидкости. По мере того, как ваша тормозная жидкость со временем поглощает воду, ее температура кипения снижается, и когда она закипает, вы получаете пар в тормозной системе. И , что заставляет вашу тормозную жидкость сжиматься.

Еще раз о тормозной жидкости: проверьте в руководстве пользователя тип, который следует использовать. DOT 5, например, сделан на основе силикона и отталкивает воду, но плохо работает с антиблокировочной системой тормозов (ABS).

ПРОКАЧКА ТОРМОЗОВ С ПРИРУЧНИКОМ

Выше ChrisFix показывает, как прокачать тормоза с другом. Он начинает с того, что открывает бачок и удаляет старую, мутного цвета тормозную жидкость с помощью палочки для индейки. Затем он заполняет резервуар доверху чистой новой жидкостью. Вот что он делает дальше:

• Сначала он направляется к заднему колесу со стороны пассажира — самому дальнему из четырех колес от главного цилиндра. Пока модуль управления ABS расположен в передней части автомобиля, задний тормоз пассажира, вероятно, будет иметь самую длинную тормозную магистраль. (И самая жидкость для смывания.)
• Затем он находит выпускной клапан, снимает крышку и прикрепляет кусок прозрачной виниловой трубки длиной примерно 30 дюймов. Это трубка с внутренним диаметром 1/4 дюйма, которая подходит как к его дисковым, так и к барабанным тормозам.
• Затем он прикрепляет конец трубки к выпускному клапану стяжкой среднего размера — шаг, который, по его словам, может быть полезен, если посадка на выпускном клапане ослаблена.
• Другой конец он втыкает в пластиковую бутылку, стоящую под клапаном (очевидный, но важный момент).
• Затем он ослабляет вентиль примерно на четверть оборота и говорит своему другу нажать на тормоз.
• После того, как жидкость вышла, он затягивает клапан и говорит своему другу отпустить педаль тормоза.
• Затем он повторяет предыдущий шаг до тех пор, пока из выпускного клапана не начнет выходить чистая жидкость — признак того, что он полностью смыл старую жидкость из тормозной магистрали, идущей к этому колесу.
• Наконец, он плотно затягивает вентиль, прежде чем сказать своему другу отпустить педаль. Таким образом, восходящая тяга выпуска не втягивает жидкость обратно через трубку в систему.

---

Объявление

---

КАК ПРОКАЧАТЬ ТОРМОЗА САМОСТОЯТЕЛЬНО

Позже в видео, когда он переключается на дисковый тормоз, он показывает, как самостоятельно прокачать тормоза. Это более быстрый процесс:

• Сначала он наполняет бачок новой тормозной жидкостью.
• Затем он направляется к заднему тормозу со стороны водителя и прикрепляет свою трубку к выпускному клапану стяжкой.
• Затем он удостоверяется, что его трубка поднимается над выпускным клапаном, а затем опускается к пластиковой бутылке и входит в нее. Это вопрос физики — он хочет, чтобы воздух поднимался из клапана вверх в трубу.
• Он удостоверяется, что на дне бутылки находится несколько дюймов жидкости, и проверяет, погружен ли конец трубки, идущей в бутылку, в эту жидкость. Таким образом, когда он отпускает педаль тормоза, трубка будет всасывать жидкость, а не воздух.
• Затем он открывает клапан серповидным ключом до тех пор, пока в трубку не начнет поступать жидкость.
• Затем он направляется к педали тормоза и качает ее до тех пор, пока из клапана не пойдет только чистая жидкость без пузырьков воздуха.

Ключом к шагу является прокачка тормозов, которую он использует. В следующем видео он показывает, как сделать прокачку тормозов, используя 20-унциевый. Бутылка Powerade:

КАК ПРОКАЧАТЬ ТОРМОЗА С ПОМОЩЬЮ ИНЖЕКТОРОВ И ВАКУУМОВ

В двух описанных выше методах используется педаль тормоза, чтобы прогнать старую жидкость, наполненную воздухом, вниз и наружу из системы. Однако есть и другие способы, и в следующем видео, снятом механиком YouTube Скотти Килмером, показан один из них. Хотя это видео снято в 2008 году, продукт все еще находится на рынке, и вы хорошо видите, как Kilmer впрыскивает новую жидкость через выпускной клапан в резервуар.

Скотти использует комплект для прокачки тормозов, который Phoenix Systems продает на Amazon, где он имеет неоднозначные отзывы. Вы можете проверить альтернативные наборы для прокачки на Amazon и в других местах.

Очередное видео на YouTube с канадского канала механиков 4DIYers, показывает, как самостоятельно прокачать тормоза с помощью вакуумного насоса и выкачать жидкость из прокачного клапана. Механик подсоединяет виниловую трубку к своему штуцеру для выпуска воздуха, а затем создает вакуум с помощью ручного насоса. Только после того, как у него будет достаточное давление, он открывает штуцер для выпуска воздуха. Когда он закончил, он проверяет педаль тормоза, чтобы убедиться, что она не мягкая и не губчатая.

КАК ЗАМЕНИТЬ ТОРМОЗНЫЕ МАГИСТРАЛИ

Еще одна причина, по которой вам может понадобиться прокачать тормоза, – это отказ тормозной магистрали.

В следующем видео 4DIYers показывает, как заменить тормозные магистрали, используя различные материалы: сталь, сталь с покрытием и медь-никель. (Carlson производит все три типа — см. нашу страницу тормозных магистралей). Медь устойчива к ржавчине и легче сгибается в нужную форму. Сталь дешевле, но легче ржавеет. Сталь с покрытием помогает противостоять ржавчине.

В конце процесса, который включает в себя удаление старых строп, резку новых, сгибание и развальцовку перед установкой, механик прокачивает тормоза.

ЗАМЕНА ТОРМОЗНЫХ ШЛАНГОВ

В отличие от металлических тормозных магистралей, которые проходят по всей длине вашего автомобиля или грузовика, тормозные шланги изготавливаются из резины (иногда в стальной оплетке), расположенной возле колес. Их гибкость позволяет им двигаться вместе с вашей системой подвески.

В следующем видео Эрик Машинщик, механик YouTube из Огайо, показывает, как заменить тормозные шланги, которые сгнили и потрескались. Одна деталь, которую он подчеркивает, заключается в использовании линейного ключа для ослабления и затягивания соединений, а не открытого ключа. «Я не могу не подчеркнуть, насколько это важно», — говорит он. «Если вы используете открытый гаечный ключ, высока вероятность того, что вы свернете застежку».

ЗАМЕНА ВИНТОВ ДЛЯ ПРОДУВКИ

В видео КрисФикса о том, как прокачать тормоза, последний тормоз, над которым он работает, имеет проблему: клапан прокачки не выпускает жидкость или не выпускает воздух вообще. Он снимает его, показывает, насколько он ржавый, и замечает, что в прошлом у него сломался штуцер для выпуска воздуха.

Это еще одна деталь тормоза — похожая на болты крепления суппорта (которые могут застрять) или направляющие штифты суппорта (которые могут заклинить) — где имеет смысл заменить старые детали.
