Как правильно установить драйвера elm327: Драйвера для obd2 elm327 для windows 10

CountryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas)Faroe IslandsFijiFinlandFrance, MetropolitanFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и острова Мак-ДональдГондурасГонконгВенгрияИсландияВ diaIndonesiaIran (Islamic Republic of)IraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiNorth KoreaSouth KoreaKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauFYROMMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States ofMoldova, Republic ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Kitts and NevisSaint LuciaSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSeychellesSierra LeoneSingaporeSlovak RepublicSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia &ампер; Южные Сандвичевы островаИспанияШри-ЛанкаSt.

		Архитектура процессора
Операционная система	Дата выпуска	x86 (32-разрядная версия)	x64 (64-разрядная версия)	КПП	АРМ	МИПСII	МИПСIV	Ш5	Комментарии
Windows (рабочий стол)*	15. 07.2021	2.12.36.4	2.12.36.4	–	2.12.36.4А****	–	–	–	Сертификат WHQL. Включает VCP и D2XX. Доступен в виде исполняемого файла установки . Пожалуйста, прочтите Примечания к выпуску и Руководства по установке.
Окна (универсальные)***	2021-11-12	2.12.36.4У	2.12.36.4У	–	–	–	–	–	Сертификат WHQL. Включает VCP и D2XX.
Linux	–	–	–	–	–	–	–	–	Все устройства FTDI теперь поддерживаются в Ubuntu 11.10, ядро ​​3.0.0-19 Обратитесь к TN-101, если вам нужен пользовательский VID/PID VCP в Linux Драйверы VCP интегрированы в ядро.
Mac OS X от 10,3 до 10,8	2012-08-10	2.2.18	2. 2.18	2.2.18	–	–	–	–	Обратитесь к TN-105, если вам нужен пользовательский VID/PID VCP в MAC OS
Mac OS X от 10,9 до 10,13	24.12.2019	–	2.4.2	–	–	–	–	–	Этот драйвер подписан Apple
Mac OS X 10.14	2019–24.12.2019	–	2.4.4	–	–	–	–	–	Этот драйвер подписан Apple
Mac OS X10.15 и macOS 11/12	13.06.2022		1.5.0 (zip) 1.5.0 (урон)						Это бета-версия драйвера, и программу установки следует запускать из папки «Приложения» на вашем компьютере.
Windows CE 4.2-5.2**	06.01.2012	1.1.0.20	–	–	1. 1.0.20	1.1.0.10	1.1.0.10	1.1.0.10
Windows CE 6.0/7.0	03.11.2016	1.1.0.22 CE 6.0 CAT CE 7.0 CAT	–	–	1.1.0.22 CE 6.0 CAT CE 7.0 CAT	1.1.0.10	1.1.0.10	1.1.0.10	Для использования CAT-файлов, поставляемых для сборок ARM и x86, см. AN_319
Windows CE 2013	06.03.2015	1.0.0			1.0.0				Поддержка драйвера VCP для WinCE2013

*Включает следующие версии операционной системы Windows: Windows 7, Windows 8/8.1, Windows 10, Windows 11, Windows Server 2008 R2 и Windows server 2012 R2. Кроме того, поскольку Windows 8 RT является закрытой системой, не позволяющей устанавливать сторонние драйверы, наш драйвер для Windows 8 не будет поддерживать этот вариант ОС. Для этой платформы необходимо использовать сборку Windows RT.

**Включает следующие версии операционных систем на базе Windows CE 4.2–5.2: Windows Mobile 2003, Windows Mobile 2003 SE, Windows Mobile 5, Windows Mobile 6, Windows Mobile 6.1, Windows Mobile 6.5

***Windows 10 и Только виндовс 11. Универсальные драйверы для Windows позволяют разработчикам создавать единый пакет драйверов для различных типов устройств, от встроенных систем до планшетов и настольных ПК.

****Windows 10 и Windows 11 только для ПК с Windows на базе ARM64. Также работает на Mac M1 с Parallels VM с Windows.

Больше не поддерживается:

		Архитектура процессора
Операционная система	Дата выпуска	x86 (32-разрядная версия)	x64 (64-разрядная версия)	КПП	АРМ	МИПСII	МИПСIV	Ш5	Комментарии
Окна*	30. 08.2017	2.12.28	2.12.28	–	–	–	–	–	Сертификат WHQL. Включает VCP и D2XX. Доступен в виде исполняемого файла установки . Пожалуйста, прочтите Примечания к выпуску и Руководства по установке .
Windows XP, Vista, Server 2003, Server 2008	13.04.2012	2.08.24	2.08.24	–	–	–	–	–	Сертифицировано WHQL Также доступно в версии исполняемый файл установки Примечания к выпуску Это последний выпуск FTDI перед тем, как Microsoft прекратила сертификацию драйверов для этих версий Windows.
Windows 2000	22.10.2009	2.06.00	–	–	–	–	–	–	Сертифицировано WHQL Доступно как исполняемый файл установки Примечания к выпуску
Windows 98/ME	25. 11.2004	1.09.06	–	–	–	–	–	–	Не поддерживает устройства FT2232 или FT4232
Windows 98/ME	12.03.2004	1.0.3	–	–	–	–	–	–	Поддерживает только устройства FT2232D
Mac OS 9 Mac OS 8	18 мая 2004 г.	–	–	1.0f4	–	–	–	–
Mac OS X 10.9 и выше	15.04.2015	–	2,3	–	–	–	–	–	Этот драйвер подписан Apple
Линукс	14.05.2009	1.5.0	1.5.0

1. Ваш автомобиль совместим с , а не OBD2. (Это причина в 99% случаев, что означает, что вы можете отсканировать его только у механика, используя их сканеры OBD1 за 2000 долларов.)

2. Случайные проблемы, которые можно устранить с помощью следующих решений… заказ:
   1. Сначала проверьте, что ELM327 физически работает (не умер). Когда вы подключаете кабель к порту USB, все индикаторы на интерфейсе/устройстве ELM327 должны мигать. И тогда он вернется к 1 красному свету (питание).
      Состояние неработающего интерфейса ELM327: Сначала все индикаторы не будут мигать, а будет гореть только красный индикатор.

   2. Перезагрузите компьютер (оставив кабель подключенным к ноутбуку). Попробуйте еще раз.

   3. Подключите USB к другому физическому порту вашего компьютера. Попробуйте еще раз.

   4. Если все вышеперечисленные решения не помогли, мы поможем вам (, только если вы являетесь клиентом Total Car Diagnostics ). Вот и все, что вам нужно сделать…


      Подключите USB-кабель ELM327 к ноутбуку. (Не нужно подключать другой конец к машине)

      Шаг 1: Перейдите в панель управления.

      Windows Vista/7/8/10: Панель управления » Система » Диспетчер устройств
      Windows XP: Панель управления » Система » вкладка «Оборудование» » Диспетчер устройств

      Шаг 2: Разверните « Порты (COM и LPT) » и « Другие устройства ».

      Шаг 3: Сделайте снимок экрана (Нажмите клавишу «Print Screen» на клавиатуре, затем вставьте в любую графическую программу. Или сделайте снимок камерой/телефоном.)

      Шаг 4: Свяжитесь с нами и прикрепите картинку.

   Бесплатное программное обеспечение для проверки работы ELM327 с Windows и автомобилем…

   Шаг 1: Установите EasyOBD . Не запускайте его до шага 4 ниже.

   Шаг 2: Подключите USB-кабель ELM327 к ноутбуку и автомобилю.

   Шаг 3: Включите зажигание автомобиля. (За один шаг до включения двигателя)

   Шаг 4: Запустите EasyOBD. Он автоматически подключится.

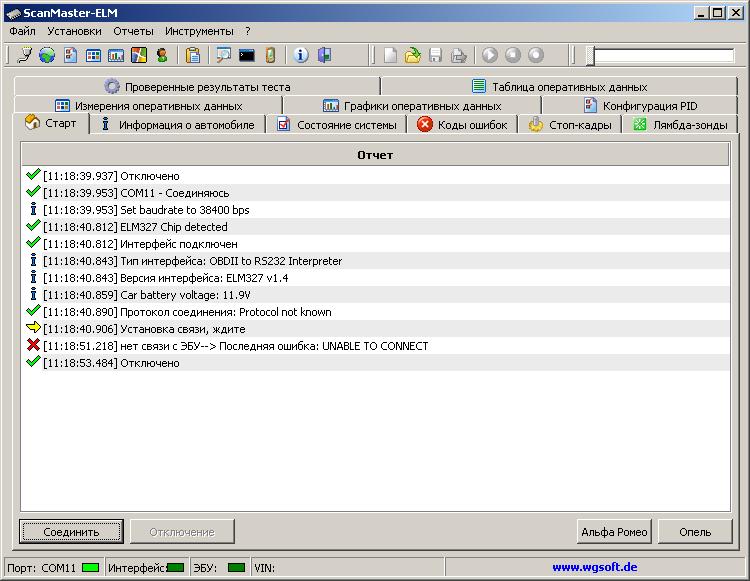

   Если первые 3 строки ЗЕЛЕНЫЕ (как на картинке ниже) — значит ELM327/Windows установлена ​​на 100% правильно! В этом случае нажмите здесь , чтобы узнать, как подключиться к вашему автомобилю в течение следующих 5 минут с помощью соответствующего программного обеспечения OBD-II. ..

   Если первые 3 строки не ЗЕЛЕНЫЙ — см. Общие решения выше.


   Первые 3 зеленые линии означают, что кабель ELM327/Windows установлены правильно.

   Ресурсы:

   • ELM327 AT Commands : Список команд, которые вы можете вручную ввести в программный терминал OBD.

   Ross-Tech: VAG-COM: Установка драйвера USB

   Главная      Продукты            VCDS             Информация о продукте Интерфейсы TWIN-USB КИИ-УСБ HEX-USB+CAN Драйверы виртуального COM-порта 9Драйверы виртуальных COM-портов 1035 для Ross-Tech USB-интерфейсы Более старый Ross-Tech RS-232 Последовательные интерфейсы можно настроить так, чтобы они включались как “тупые”. K-Line проходит через” интерфейсы. Это позволило этим старым последовательным интерфейсам быть совместимым с широким спектром сторонних приложения, которые ожидают серийный номер “K-line pass-through” интерфейс. Однако наши USB-интерфейсы представляют дополнительные трудности. Рано в их разработке мы нашли ряд технических преимущества использования «прямого» USB-драйвера, который драйверы Windows Serial полностью. Следовательно USB-драйверы, поставляемые с VCDS, не эмулируют последовательный COM-порт и не может использоваться с приложениями, ожидать связи через последовательный порт. ПРИМЕЧАНИЕ:  Следующее относится к нашему устаревшие интерфейсы USB (HEX-USB, KII-USB и HEX-USB+CAN). НЕ относится к нашему текущие интерфейсы HEX-V2 или HEX-NET. Эти новые интерфейсы не используют чип USB UART и не могут быть используется для “тупого прохождения K-линии”! Для облегчения использования сторонние приложения, которые ожидают связи с последовательным доступны драйверы, эмулирующие COM-порт. Тем не менее, любой, кто думает об их использовании, должен знать о следующие точки: Мы не предлагаем поддержку установки этих драйверов. Они должен использоваться только кем-то, кто компетентен / удобен установка (и, возможно, удаление) USB-драйверов на его ПК. Мы не можем предложить какую-либо поддержку стороннего программного обеспечения, а также гарантия корректной работы с этими драйверами. Из конечно, то же самое применимо и к последовательному интерфейсу. Тем не менее, здесь некоторая установка примечания: Эти драйверы совместимы с Windows 2000 и новее. Они должны работать с W2K, ХР-32, ХР-64, Виста-32 и Виста-64. Мы не есть ли драйвера VCP для Windows 98! Разархивируйте содержимое загрузки в новую папку. При подключенном интерфейсе найдите его в диспетчере устройств, щелкните его правой кнопкой мыши и выберите «Обновить драйвер». В зависимости от того, какие драйверы у вас система уже установлена, вам, возможно, придется «принудительно» их говоря мастеру не искать, а позволить вам указать, что драйвер для установки, а затем выполните действие «Установить с диска и просмотреть». Также есть вероятность, что виртуальный COM-порт не будет установлен автоматически. У нас есть не нашел реальной закономерности, почему это происходит на некоторых системах, а не на другие. Если это не так, найдите интерфейс в Device > Manager. Имя должно показывать “… с VCP”. Откройте лист свойств, щелкните вкладку «Дополнительно» и убедитесь, что установлен флажок «Загрузить VCP». Один раз проверено, отключите и снова подключите интерфейс. Как только последовательный порт USB установлен, вам может потребоваться изменить номер COM-порта (в зависимости от от того, насколько большое число поддерживают приложения). Устройство Диспетчер, лист свойств для последовательного порта USB, настройки порта вкладка, кнопка «Дополнительно». Номер COM-порта может измениться, если вы подключите интерфейс в другой USB-порт, поэтому я всегда рекомендую через тот же порт USB. VCDS должен продолжать работать нормально с установленными этими драйверами. Оставьте для VCDS значение USB, а не Виртуальный COM-порт! Предполагая, что вы прочитали и поняли все вышеперечисленное, вы можете загрузите драйверы «Виртуальный COM-порт» здесь: Главная     Продукты            VCDS Информация о продукте Интерфейсы TWIN-USB КИИ-УСБ HEX-USB+CAN Драйверы виртуального COM-порта

   Контактный телефон Конфиденциальность Доступность

   ---

   Если не указано иное, весь контент на этом сайте защищен авторским правом (c) 2000-2021 ООО «Росс-Тех». Все права защищены.
   «VCDS», «VCDS-Mobile» и «HEX-NET» являются зарегистрированными товарными знаками ООО «Росс-Тек».
   Ross-Tech никоим образом не связан с Volkswagen Group.




   Usb-драйвер Elm327 версии 1.2a

   1. Elm327 Usb-драйвер версии 1.2a Windows 7
   2. Forscan Elm327 Usb Драйвер Обновления

   Наши интегральные схемы OBD Interpreter предназначены для использования с автомобилями, использующими стандартные протоколы OBDII (бортовая диагностика). Большинство современных автомобилей используют протокол CAN (ISO 15765-4), но не ваш. Если вы не знаете, какой протокол использует ваш автомобиль, см. информацию в разделе «OBD» в меню «Справка».

   ELM327 руководство на английском языке 1. Пожалуйста, пока вы не подключите ELM327 к машине, затем подключите USB-интерфейс ELM327 к ноутбуку. Соедините 16-контактный разъем ELM327 с 16-контактным разъемом автомобиля. Запустите ноутбук и подключите USB ELM327 к ноутбуку. Установите программное обеспечение, вставьте компакт-диск в ноутбук и начните установку. 06 июня 2019 г.Usb-драйвер Elm327 версии 1.2A. Разместил админ. Elm327 Ver 1.2A Usb Драйвер Оценка: 4,5/5 2031 голосов. Сканирование выполнено 26.04.2017, Компьютер: SAMSUN R710 – Windows 7 64 бит. La vie en rose Эдит Пиаф m4a. Устаревшие или поврежденные драйверы:8/21. Устройство/драйвер: Состояние: Описание состояния. 29 января 2013 г. ELM327 USB: файлы драйвера для установки в Windows Опубликовано – NA – 29 января 2013 г., 01:20 Щелкните здесь, чтобы просмотреть полное пошаговое руководство, включая файлы драйверов для правильной установки USB-кабеля ELM327 (или Bluetooth) в Windows. 29 мая, 2018  Драйвер USB-интерфейса Elm327 для 32-разрядной версии Windows 7, 64-разрядной версии Windows 7, Windows 10, 8, XP. Загружено 07.04.2018, загружено 6838 раз, получило оценку 93/100 от 5650 пользователей. 22 марта 2016 г. Демонстрация установки драйвера USB FTDI для ELM327 elm327ro. (USB-сканер Elm 327/устройство чтения кода двигателя в Windows 10). Установка ELM327 версии USB. Функциональность elm ver 1.

   Поддержка протоколов

   Когда вы узнаете протокол, который вам нужно «интерпретировать», следующая таблица поможет вам выбрать интегральную схему:

   SAE J1850-PWM✓✓✓SAE J1850-VPW✓✓✓ISO 9141-2✓✓✓ISO 14230-4 (медленный)✓✓✓ISO 14230-4 (быстрый)✓✓✓ISO 15765-4 (CAN) ✓ ренила J2411 (SWCAN) ✓ Iлить ✓ KW1281 (SAE J2818) SAE J1939 (250KBPS) ✓ Iлить J1939 (500KBPS) ✓ ✓ ✓ ✓ SHAE J1708 (J1587). Обратите внимание, что мы также включили несколько протоколов, отличных от OBDII, о которых нас часто спрашивают.

   ИС интерпретатора OBD

   ELM320 – интерпретатор OBD (PWM) в RS232 (v2.0)
   ELM320 поддерживает протокол ШИМ SAE J1850 с частотой 41,6 кГц, который обычно был заменен на CAN).

   ELM322 — интерпретатор OBD (VPW) в RS232 (v2.0)
   Подобно ELM320, ELM322 предназначен для подключения к оборудованному OBDII транспортному средству, которое использует формат SAE J1850 VPW 10,4 кГц. Этот стандарт обычно использовался в General Motors и некоторых автомобилях Chrysler.

   ELM323 — интерпретатор OBD (ISO) в RS232 (v2.0)
   ELM323 поддерживает стандарты ISO 9141-2 и ISO 14230-4, которые используются во многих автомобилях по всему миру. Вы также можете рассмотреть ELM327, так как он предлагает несколько вариантов настройки времени и т. д., которых нет в ELM323.

   Рик: Это фигура речи, Морти. Они бюрократы. я их не уважаю. Ну тогда получай с. вместе, собрать все вместе, и положить в рюкзак, все ваши s., так что s вместе. И если ты должен взять это куда-то, возьми это куда-нибудь, ты знаешь. 20 июля 2014 г. «Это фигура речи, Морти, они бюрократы, я их не уважаю». Рик и Морти бюрократы. 02 апреля 2018 г. Рик на самом деле цитирует себя из канонического эпизода, когда говорит: «Они бюрократы; Я их не уважаю». Морти указывает в Bushworld, что эта цитата кажется вырванной из контекста. В центре сюжета злоключения 14-летнего мальчика по имени Морти и его гениального дедушки-алкоголика Рика. Рик и Морти Бюрократы. Сегодня Adult Swim выпустила неожиданный эпизод «Рик и Морти» из «Первоапрельского дурака» (ну, это был своего рода эпизод). 11-минутный специальный выпуск назывался «Приключения Рика и Морти в Буше». Зачарованный предмет игрока Skyrim. Но что именно.

   ELM325 – J1708 Interpreter (v2.0)
   Эта интегральная схема преобразователя протоколов предназначена для использования в транспортных средствах большой грузоподъемности, использующих стандарт SAE J1708 с J1587 или J1922. Хотя эти протоколы постепенно устаревают (их заменяет SAE J1939), их все еще использует очень большое количество автомобилей.

   ELM327 – интерпретатор OBD в RS232
   Компания Elm Electronics производит многопротокольные интегральные схемы ELM327 с 2005 года. с годами. Все версии ELM327 поддерживают стандартные протоколы OBDII:

   1. SAE J1850 ШИМ
   2. САЕ Дж1850 ВПВ
   3. ИСО 9141-2
   4. ИСО14230-4
   5. ИСО15765-4

   Кроме того, микросхема в той или иной степени поддерживает различные другие протоколы (SAE J1939, CAN с программируемой скоростью до 500 кбит/с, ISO 9141 и ISO 14230 со скоростью 9600 и 4800 бит/с и т. д.)

   Последний ELM327 доступен в двух вариантах напряжения диапазоны:

   ELM327 v2.2
   Версия микропрограммы 2.2 является самой последней проверенной версией. Эта микросхема требует питания Vdd от 4,2 до 5,5 В. В мае 2020 года мы также представили ELM327 v2.3 Продукт , который очень похож, но добавляет дополнительный фильтрующий слой. ELM327L v2.2
   Эта интегральная схема поддерживает все функции ELM327 v2.2, но работает в более широком диапазоне напряжений питания (от 2,0 В до 5,5 В).

   Несколько клиентов не хотели переделывать свои проверенные продукты, поэтому попросили нас продолжить поставки следующей «зрелой» версии ELM327:

   ELM327 v1.3a
   Хороший базовый продукт, который продолжает хорошо продаваться.

   Различные версии микросхемы ELM327 могут кого-то сбить с толку. Возможно, вам поможет следующая таблица:

   ELM327
   v1.3aELM327
   v2.2ELM327L
   v2.2 Рабочее напряжение 4,5–5,5 В 4,2–5,5 В 2,0–5,5 В Низкая мощность 1 (

   7

   2 90 режим сна) –✓✓ Настройки сохраняются при пробуждении –✓✓ Байты буфера передачи RS232 2565122048 AT-команды 93128128 Проверка частоты CAN во время автоматического поиска протокола –✓✓ Ожидание ответа (7F xx 78) Поддержка –✓✓

   ELM329 – интерпретатор CAN
   Поскольку автомобили начинают поддерживать только протоколы CAN, мы взяли ELM327 и убрали поддержку протоколов, отличных от CAN ( но все же обеспечивают достаточную поддержку команд, чтобы позволить большинству программного обеспечения ELM327 работать с ним). С дополнительным пространством мы добавили такие функции, как управление однопроводным приемопередатчиком CAN, светодиодный выход «протокол активен» и т. д. Версия прошивки 2.2 является самой последней версией. Эта микросхема требует питания Vdd от 4,2 до 5,5 В.

   ELM329L — низковольтная версия ELM329
   Эта интегральная схема поддерживает все функции ELM329 v2.2, но работает с более низким напряжением питания (от 2,0 В до 5,5 В).

   Usb-драйвер Elm327 версии 1.2a для Windows 7

   Зачем покупать ELM329?

   Если вас не интересуют более старые протоколы OBDII (SAE J1850, ISO 9141 или ISO 14230) и вам нужен только CAN (ISO 11898, ISO 15765, SAE J1939, NMEA 2000 и т. д.), то ELM329 может быть лучший выбор для вас.

   Вот некоторые отличия ELM327 – ELM329 в форме диаграммы:

   ELM327
   v2.2ELM327L
   v2.2ELM329
   v2.2ELM329L
   v2.2 Рабочее напряжение от до 5,05 В до 4,52 В. до 5,5 В.2.0 В до 5,5 В Количество контактов IC 28282828 Режим низкой мощности (сна) Режим ✓ ✓ов Байты 51220485122048 Автоматически форматирует длинные (>8 байт) сообщения NoNoNoNo Периодические сообщения CAN ––✓✓ Определяемые пользователем протоколы CAN 2255 Однопроводное управление приемопередатчиком CAN ––22 Проверка частоты CAN для автоматического поиска протокола ✓✓✓✓ ✓✓✓✓ Входы общего назначения ––22 Выходы общего назначения ––11 Аппаратный монитор активности CAN ––✓✓ Активный выход протокола ––✓✓

   Есть также несколько других отличий которые делают ELM329предпочтительный продукт, если вы имеете дело только с протоколами CAN. Дополнительную информацию см. в соответствующих технических паспортах.

   Разработка программного обеспечения OBD

   ELM328 – IC для тестирования идентификатора устройства OBD
   ELM327 обеспечивает функцию записи уникального идентификатора (например, серийного номера) в память. Однако после установки его нельзя изменить, что создает проблему при разработке программного обеспечения для этой функции. ELM328 позволяет многократно стирать идентификатор и многократно сбрасывать внутренний код, чтобы можно было разработать программное обеспечение для этой функции (без необходимости использовать новый чип каждый раз, когда вы запускаете код).

   08.06.2019

   Программное обеспечение Chatillon NexyGen TCD является интуитивно понятным и позволяет пользователю собирать и анализировать данные о нагрузке и расширении из общего набора предварительно настроенных тестовых установок. Программное обеспечение Chatillon NEXYGEN TCD, разработанное с заботой о пользователе, идеально подходит даже для самых неопытных операторов, сводя к минимуму обучение и позволяя легко и быстро приступить к работе! Руководство пользователя программного обеспечения Nexygen plus. Он обеспечивает бесшовную интеграцию OLE2 с Microsoft® Word® и Excel®, позволяя пользователю создавать подробные и всеобъемлющие отчеты с использованием распространенных и знакомых пакетов. Chatillon NEXYGEN TCD Программное обеспечение для испытания силы Программное обеспечение для испытания и анализа материалов для манометров Chatillon Программное обеспечение Chatillon NEXYGEN™ TCD представляет собой чрезвычайно простой в использовании пакет программного обеспечения для измерения усилия, предназначенный для прямой интеграции с измерителями силы и измерителем материалов серии Chatillon LF PLUS.

   Увеличенный срок службы биты благодаря улучшенному охлаждению. Большая рабочая поверхность размером 14×11 футов. Две насадки грифона (1 фут и 1/4 фута). Съемная рабочая поверхность второго этажа. Стеклянная шлифовальная машина Gryphon gryphette. Защитная маска.

   Gendan Automotive Products :: Установка USB-драйвера ELM

   Главная > Часто задаваемые вопросы о продуктах > Интерфейсы набора микросхем ELM: Windows Vista Интерфейс настройка очень проста и состоит из 3-х этапов: Скачать и установить диагностику EngineCheck/VauxCheck программное обеспечение или драйверы USB-устройств Настраивать водители Активировать программа EngineCheck Сцена 1: Загрузите и установите EngineCheck/VauxCheck или USB водители Если вы приобрели у нас интерфейс ELM самостоятельно (т. е. без EngineCheck, EngineCheck Pro или VauxCheck), затем загрузите и запустите установку драйвера файл отсюда прежде чем продолжить. Сцена 2: Установите драйверы С EngineCheck и VauxCheck версии 2.0 и выше, установка драйвера для Windows Vista происходит автоматически завершается при установке программного обеспечения на машину, поэтому вам не нужно настраивать его вручную. Вставьте USB-кабель (с подключенным интерфейсом) в свободный порт USB на вашем ПК. Это запустит Windows «Мастер поиска нового оборудования»: Через некоторое время Windows должна открыть еще один сообщение о том, что ваше новое оборудование было успешно установлено: Если да, то установка завершена, и вы можете прыгать сразу активировать программу. Проверка установка драйвера Чтобы убедиться, что драйверы установлены правильно: Открытым Диспетчер устройств. – Для этого откройте панель управления Windows и выберите «Классический вид» в верхнем левом углу. Затем выберите параметр «Диспетчер устройств» на панели управления: В зависимости в настройках Windows вам, возможно, придется нажать OK к предупреждению безопасности «Контроль учетных записей пользователей» Когда откроется Диспетчер устройств, щелкните значок + рядом с к позиции Порты (COM и LPT) Устройство должно появиться с надписью «USB Последовательный порт (COMx)” Запишите номер, указанный после слово COM – если EngineCheck не может найти ваш интерфейс автоматически, это будет COM-порт номер, который вам нужно будет использовать в программном обеспечении. Если вам нужно переустановить драйверы, наше программное также устанавливает копию установочного файла драйвера на ваш ПК. Если вы приобрели у нас интерфейс вместе с программное обеспечение EngineCheck или VauxCheck, затем загляните в папка, в которую вы установили программное обеспечение (обычно C:\Program Files\EngineCheck или C:\Program Files\VauxCheck) — Должен быть файл с именем «elminstall.exe» — Запустите этот файл, чтобы переустановить драйверы — Если вы не можете найти файл, вы можете загрузить те же драйвера отсюда. Обратите внимание, если вы приобрели интерфейс у другого продавца, наши USB-драйверы могут не работать для вас, и в этом случае вам может потребоваться связаться с продавцом или производителем для получения обновленных драйверов. Сцена 3: Активируйте программное обеспечение при первом запуске программы вам потребуется чтобы ввести свои данные для активации – эти данные будут быть в вашем приветственном письме. Дважды щелкните значок EngineCheck или выберите: Пуск > Все программы > EngineCheck > EngineCheck …из меню Пуск Windows. – Появится окно активации и покажет вам сгенерирован уникальный номер “PC code” на вашем ПК (как показано на рисунке) – Перейдите на сайт www. gendan.co.uk/activate и введите данные из электронной почты, и ваш компьютер код. Ваши ключи активации будут отправлены вам по электронной почте. (Если вы не получили это письмо в течение нескольких часов, пожалуйста, свяжитесь с нами по телефону 01792 588002) – Введите свои данные и нажмите Активировать ПОЖАЛУЙСТА ПРИМЕЧАНИЕ. сведения об активации вводятся с учетом регистра. поэтому необходимо ввести точно так, как показано при активации Эл. адрес.

   Драйвер Elm327 Windows 7 Bluetooth

   • Elm327 Программное обеспечение Bluetooth для Windows
   • Bafx Obd2 Программное обеспечение Windows
   • Программное обеспечение Elm327 Android

   14,95 € Чтобы иметь возможность использовать драйвер или. Тем и другим не нужен драйвер. USB-драйвер ELM327: Последние версии драйверов для Windows 2000/XP/Server 2003/Vista/7/8/8.1, для OSX или Linux можно загрузить по адресу: USB-драйвер VAG-COM KKL: Последние версии драйверов для Windows XP/ Сервер 2003/Виста/7/8/8. 1, для OSX или Linux можно скачать здесь: Инструкции для Windows и OSX: Установите правильный драйвер для вашей операционной системы, при необходимости перезагрузите компьютер.

   После этого вы подключаете интерфейс ELM327 или интерфейс VAG-COM KKL к компьютеру. Загрузите последние версии драйверов Windows для драйвера USB-интерфейса ELM327. Инструмент обновления драйверов проверяет ваш компьютер на наличие старых драйверов и обновляет его. Получите последнюю версию ELM327 USB. Программное обеспечение: (работает только с USB-интерфейсом ELM327) В Интернете можно найти множество (бесплатных и платных) программ (программное обеспечение elm327), например Scanmaster Free v0.4.0.0 (работает с ELM327). интерфейс USB и Bluetooth). В Google Play есть (бесплатные и платные) приложения для Android, например. Torque или OBD-II CHECK ScanMaster Lite (бесплатно). В iTunes App Store можно загрузить несколько приложений (REV и DashCommand).

   Elm327 Программное обеспечение Bluetooth для Windows

   ELM327.EU предоставляет драйверы и программное обеспечение без каких-либо гарантий. ELM327.EU не несет ответственности (прямой или косвенной). Руководства по установке В таблице ниже перечислены документы, доступные в настоящее время для помощи в установке драйверов устройств FTDI. Чтобы просмотреть примечание к приложению, щелкните заголовок документа. Чтобы сохранить копию примечания к приложению, щелкните правой кнопкой мыши заголовок документа и выберите «Сохранить объект как». Все примечания по применению представлены в формате PDF и требуют установки перед просмотром. Почтовая навигация.

   Хотя порт OBD присутствует во всех автомобилях, для связи с вашим автомобилем требуется диагностический кейс OBD2. Вот тут-то и пригодится клавкарр! Есть несколько типов интерфейса. Чаще всего используется микросхема производства компании. ELM327 является наиболее широко используемой и практичной, поддерживает все, то есть KWP, PWM, VPN и CAN. Другие схемы поддерживают только один протокол: ELM320 поддерживает только PWM; ELM322 поддерживает VPN и ELM323 KWP. Какая связь для моего интерфейса? Насколько нам известно, существует 4 типа интерфейса ELM327:. ELM327 RS232 (RS или Series): этот тип вывода постепенно исчезает из современных ПК. ELM327 USB: требуется установка драйвера USB (FTDI или Silicon Labs).

   Преимущества: все ПК оснащены портом USB. ELM327 Bluetooth: он имеет то преимущество, что является беспроводным и может использоваться с компьютером или смартфоном Android. ELM327 WiFi: его беспроводное соединение означает, что его можно использовать с компьютером или смартфоном. С iPhone/iPad можно использовать только интерфейсы WiFi. WindowsMacBookAndroidiPhoneELM327 RS232ELM327 USBELM327 BluetoothELM327 WiFiНесмотря на внешний вид, эти 4 интерфейса практически идентичны, по крайней мере, в электронном виде. Различаются только их внешний вид и тип подключения. В их основе лежит схема ELM327. ​​Эти 4 интерфейса отправят один и тот же результат во время диагностики вашего автомобиля. Еще одна вещь, которая может сбивать с толку, – это версия «прошивки».

   Программное обеспечение Bafx Obd2 для Windows

   Может варьироваться. В настоящее время в обращении находятся официальные версии 1.3a и 1.4b. Только очень продвинутые пользователи могут отличить 1.3 от 1.4, так как основные диагностические функции идентичны. В сети вы также найдете версию 1.5.

   Мы купили один и можем подтвердить, что его не существует! Это всего лишь копия версии 1.2, маскирующаяся под версию 1.2.

   Ознакомьтесь с нашим разделом, чтобы узнать, какая версия ELM у вас есть. Новое: Elm Electronics только что выпустила версию 2.2 своей схемы ELM327. ​​Где я могу купить интерфейс ELM? Наш официальный магазин.

   По просьбам пользователей, где можно купить интерфейс OBD2, совместимый с интерфейсом ELM327, мы решили разработать собственный диагностический сканер OBD2: klavkarr. Если вы решите совершить покупку в нашем бутике, у вас будут следующие преимущества: . С каждым интерфейсом klavkarr мы включаем лицензию на наше программное обеспечение EOBD-Facile. Так как интерфейс есть на складе, он будет отправлен вам в течение максимум 48 часов бандеролью. Наш интерфейс klavkarr прост в использовании и не требует информационных навыков: это Plug & Play. Иностранные продавцы: Большинство продавцов из этих стран: Китай, Гонконг, США.

   Перед покупкой рекомендуем проверить следующее:. Интерфейс поставляется с демонстрационным ПО только на английском языке. Цена включает любые таможенные расходы или дополнительный НДС (продавцы за пределами Европейского Союза). Некоторые продавцы за пределами ЕС не включают таможенные пошлины. Компания доставки попросит вас оплатить их при доставке (около 20% от заявленной стоимости товара или иногда фиксированную стоимость около 20 евро). Способ доставки.

   Если вас нет дома в течение дня, предпочитайте доставку почтой. Такие компании, как DHL, Fedex, UPS, часто требуют, чтобы вы присутствовали в течение дня, чтобы принять доставку товара. Для иностранных компаний проверьте срок доставки (который может составлять до 15 дней). Также проверьте, что в случае выхода из строя устройства продавец заменит (или вернет деньги) его. Инструкция для интерфейсов ELM327 1. Установка драйверов:. RS232: установка не требуется. USB: Вы должны установить драйвер USB для интерфейса, чтобы подключить интерфейс к компьютеру.

   Bluetooth: перед использованием необходимо подключить интерфейс к компьютеру. Код 1234. Wi-Fi: Вам необходимо определить настройки беспроводной сети на вашем компьютере (подробнее в разделе ).2. Первое подключение к автомобилю:.

   Программное обеспечение Elm327 Android

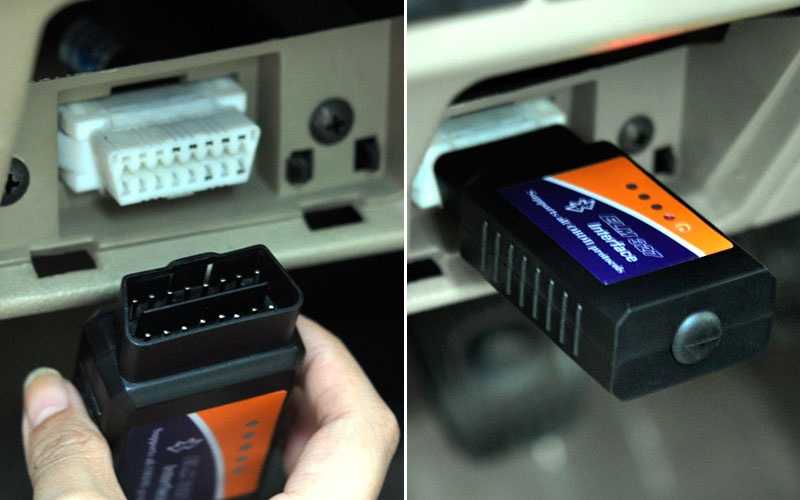

   Подключите интерфейс к разъему OBD вашего автомобиля. Подключите интерфейс к USB-порту вашего компьютера. Запустите программу EOBD-Facile.exe. Включите зажигание автомобиля. Индикатор двигателя на приборной панели должен гореть. Нажмите Подключить.

   Программное обеспечение автоматически подключится к автомобилю. В случае проблем с подключением обратитесь к файлу справки программного обеспечения.3. Описание светодиодных индикаторов:. Питание (красный светодиод): указывает на то, что интерфейс включен.

   Этот индикатор должен гореть полностью, чтобы интерфейс правильно питался. Tx OBD (желтый светодиод): мигает, когда данные передаются из интерфейса в автомобиль. Rx OBD (зеленый светодиод): мигает, когда данные отправляются с автомобиля на интерфейс. Tx USB (желтый светодиод): Мигает, когда данные передаются с ПК на интерфейс. Rx USB (зеленый светодиод): Мигает при отправке данных с интерфейса на ПК. Совет: На некоторых интерфейсах индикаторы не имеют надписей.

   В этом случае при включении питания сначала загорается красный светодиод, а затем кратковременно: 1. Принцип работы интерфейса ELM327. ​​Электронный блок содержит 3 основных узла для работы с интерфейсом:. Адаптеры электрического напряжения: бортовые сети в автомобилях имеют уровни напряжения, для которых требуются специальные драйверы. Для ELM327, поскольку устройство поддерживает несколько протоколов, необходимо несколько драйверов. Эти протоколы можно разделить на 3 семейства: сети CAN, линии K/L и PWM/VPN.

   Подробнее об этих протоколах читайте на нашей странице. Микросхема ELM327: интегральная схема, давшая название всему устройству, является мозгом интерфейса. Он выбирает протокол и преобразует его в протокол, понятный современным ПК. Эта небольшая схема (скорость 4 МГц) действует как мост между протоколами.

   Адаптеры напряжения для ПК: Электронный чип сам по себе не может обмениваться данными с компьютером; ему необходимо адаптировать электрические уровни перед отправкой потоков данных. На приведенной ниже диаграмме показаны основные функции интерфейса. После этой краткой презентации термин «интерфейс» должен означать больше. Роль ELM327 заключается в том, чтобы действовать как интерфейс между двумя различными средами: автомобилем, управляемым стандартами с высоким уровнем надежности и низкой ценой, и миром ИТ, более ориентированным на модульность. Советы и рекомендации по использованию интерфейсов ELM327 Как узнать какая версия ПО? Интерфейсы не всегда имеют одинаковый уровень качества.

   Как мы упоминали выше, отображаемая версия программного обеспечения не всегда достоверна. В продаже есть версии схемы, которые даже не указаны производителем (напоминание: ). Возвраты пользователей научили нас тому, что некоторые версии, которые официально не существуют, находятся в обращении. Для прояснения ситуации:.

   СУЩЕСТВУЕТ: версии 1.0 1.1 1.2 1.3 1.3a 1.4, 1.4b, 2.0 и 2.1. НЕ СУЩЕСТВУЕТ: версии 1.2a 1.4a 1.5 и 1.5a (и вообще все те, которые не указаны в «СУЩЕСТВУЮЩИХ») Нам не нужно вдаваться в подробности, почему существуют эти неофициальные версии. Для пользователя важно иметь возможность квалифицировать ваш интерфейс. Уметь проверить его дееспособность. Для этого рекомендуем сделать следующее:. Подключитесь к своему автомобилю с помощью нашего программного обеспечения.

   Используйте вкладку терминала для ввода команд, описанных в таблице ниже:. Если интерфейс отвечает «ОК», команда поддерживается. В противном случае ‘?’ Появится сообщение о том, что команда неизвестна. Важно: после этой манипуляции не забудьте «сбросить» соединение, если вы хотите продолжить связь с вашим автомобилем. Элементы управления, чтобы убедиться, что ваш ELM327 работает правильно. Команда совместимости. +ATSSOK, версия 1.4b и +ATCSM1OK, версия 2.0ATAMT 40OKЭтот небольшой тест позволит вам определить, какой уровень функций установлен в вашем интерфейсе. Даже если это всего лишь упрощенная версия нашей полной процедуры, она эффективна и быстра.

   Наше программное обеспечение на 100 % работает с интерфейсами версии 1.2, хотя оно использует некоторые команды версии 1.3, это не влияет на его работу. Схема ELM ELM для электронщиков Если у вас сломался интерфейс ELM или вы хотите создать собственную схему, схема ниже поможет вам. На нем показана схема интерфейса ELM327 RS232.

   Базовая схема всегда одинакова, независимо от режима подключения (RS232, USB или Bluetooth). Разница заключается в основном в компонентах, подключенных к контактам 17 и 18 U1 (интегральная схема ELM327). Для интерфейсов USB компонент VCP (виртуальный COM-порт) используется для «преобразования» канала RS в USB, как кабели адаптера USB RS232. В настоящее время в ELM327 есть два семейства компонентов. Производитель FTDI с компонентом FT232 (подробнее на ) и Silicon Labs с компонентом CP210x (подробнее на ). Интерфейсы Bluetooth используют модем RS. Интерфейсы Bluetooth. WiFi используют модем RS. WiFi обеспечивает беспроводную связь. Нажмите на изображение, чтобы увеличить его. В случае неисправности: ELM Electronics создала очень хорошую и практичную инструкцию по применению с уровнями напряжения и процедурой испытаний. Этот документ можно найти по следующему адресу: . Другие типы интерфейсовНаше программное обеспечение поддерживает только интерфейсы ELM, но другие компании разработали интерфейсы с функциями, аналогичными схеме ELM. Например: и их интерфейсы myOBDics. На рынке также есть профессиональные продукты, такие как те, которые используются производителями таких как Clip, Lexia и т.
