Снятие передней фары и замена ламп форд фокус 2+видео

Как заменить лампочку (габаритную или дальнего и ближнего света, или поворотника) форд фокуса 2? Замена лампочек форд фокус 2 не обязательно нуждается в поездке на сервис. Все, что вам понадобится для этого — ключ на 8 (удобнее воспользоваться торцовым). Снять фару форд фокус очень просто, в отличии от демонтажа его переднего крыла. Открутите один единственный саморез фары форд фокус.

как снять фару форд фокус 2

Далее, фара держится на «защелках». Они легко отщелкиваются. Обычно, они легко отпускают фару, если ее потянуть на себя. Но, если нет — воспользуйтесь отверткой.

Замена лампочек

как заменить лампочки передней фары форд фокус

Замена лампочки габарита передней фары форд фокус 2

Замена лампочки ближнего света передней фары форд фокус

(смотри фото выше) Теперь, отсоедините штекер питания блок-фары. Красными стрелками обозначены 4 застежки защитной крышки фары, под которой и находятся лампочки.

Их нужно отщелкнуть, придавливая ушки вниз.

Замена лампочки поворотника

Как видно на фото внизу, и сама крышка (изнутри) и внутренняя часть фары чистые и сухие. Это благодаря резиновому уплотнителю крышки. Проследите за ее целостностью.

Замена ламп производится очень бережно. Мы видим лампочку дальнего света с правой стороны, лампочку ближнего света слева, регулировочный моторчик фары и лампочку габарита, выделенную красным кругом.

замена лампочки дальнего света передней фары

На ее штекере находятся два усика по бокам, сдавите их пальцами и вытащите лампочку. Когда замените лампочку и вставите ее в гнездо фары, если будет шататься — проверните по часовой стрелке, держа за штекер.

как самому поменять габаритную лампочку

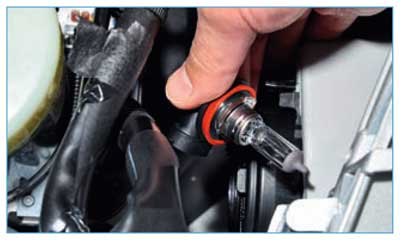

Для замены лампочки дальнего или ближнего света, оттяните стальную скрепку вниз, освобождая ее из крючка и отверните в сторону (фото внизу).

Замена лампочки дальнего света своими руками

Замена лампочки ближнего света своими руками

Когда будете вставлять ее на место, проследите, чтобы ушки на самой лампочке совпадали со своими посадочными местами в отражателе и застегните скрепку.

Как правильно менять лампочку

А для того, чтобы достать лампочку поворотника, проверните основание лампочки против часовой стрелки и выньте лампочку. На нее не присоединяется штекер.

Лампочка поворотника передней фары фф2

За все время я проводил замены ламп дважды, зимой. По очереди сгорели лампочки ближнего и дальнего света. Из-за перегруженой электросети машины: печка, обогрев сидений, подогрев заднего стекла+свет фар и противотуманок. А поставил стандартные лампочки для форд фокус 2. Больше не горел

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:580px;height:400px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="8813674614"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Как снять фару форд фокус 2 рестайлинг

Главная » Ford » Как снять фару форд фокус 2 рестайлинг

Как снять и разобрать фару на рестайлинговом Форд Фокус 2

Рестайлинговый Форд Фокус 2 вышел на наш рынок в 2008 году и выпускался вплоть до появления автомобилей третьего поколения в 2011-м. Первое, что явно отличало рестайлинговый Фокус второго поколения от дорестайла, это фары головного света. Собственно, начинка фар осталась прежней, изменилась только форма и архитектура. Сегодня разберёмся в том, как снять и разобрать переднюю фару рестайлингового Форд Фокус 2.

Снимаем фару головного света на Форд Фокус 2

Демонтаж передней фары рестайлингового второго фокуса не особо отличается от снятия фары на старых автомобилях. На все — про все у нас уйдёт не более 15 минут, включая замену всех ламп.

По-другому заменить лампы и не получится, а если и получится, то удовольствия от работы мы не получим. Поэтому берём длинную тонкую отвёртку с плоским шлицом, биту Torx T-30, надеваем х/б перчатки почище и закатываем рукава:

Битой Торкс Т-30 откручиваем главный саморез крепления фары. Он находится примерно по центру корпуса фары и закручен в поперечину моторного отсека.
Откручиваем саморез крепления.
Рукой или длинной тонкой отвёрткой отгибаем два язычка фиксаторов.

Отжимаем фиксаторы крепления.
Тянем фару слегка на себя до тех пор, пока не появится возможность добраться до клеммной колодки жгута проводов.
Отключаем клеммную колодку, нажав на язычок фиксатора.
Аккуратно вынимаем коннектор из гнезда.
Снимаем фару с автомобиля.
Снимаем фару.

Замена ламп

Когда фара у нас в руках, можно заниматься заменой ламп. Штатные лампы, которые установлены с завода, имеют такие параметры и индексы:

жёлтая лампочка указателей поворотов PY21W, её мощность 21 Вт;
лампа ближнего света с цоколем Н7 имеет мощность 55 вт;
Н1 и мощность 55 Вт — это параметры лампы дальнего света;
в габаритных огнях светит 5-ваттная лампа W5W.

Лампа указателя поворотов меняется после демонтажа заглушки, которую проворачиваем против часовой стрелки и снимаем.

Лампа вынимается вместе с патроном, после чего лампа проворачивается и вынимается. Замену ламп ближнего света начинаем с демонтажа резиновой крышки на корпусе фары, потом нажимаем на язычок фиксатора и снимаем контактную колодку. Держим лампу за контакты и вынимаем из корпуса фары. Так же снимается лампа дальнего света. Патрон с лампой габаритов вынимается, если провернуть его против часовой стрелки.

Разбираем фару в кузове рестайлинг

Так она разбирается.

Снятие плафона лампы, отделение его от корпуса и рефлектора — крайняя мера, но иногда бывает необходимость и в этом. К примеру, для очистки рефлектора от грязи или матового осадка, для очистки плафона фары, для модернизации архитектуры фары (установки линзованной оптики). Чтобы разобрать фару, можно пойти двумя путями — либо нагревать герметик, на который посажен плафон, либо срезать герметик по периметру фрезой от гравёра.

Нагревать фару лучше и безопаснее строительным феном при температуре потока воздуха от 250 до 350 градусов.

Срезаем герметик.

Работать легче вдвоём — один прогревает шов, второй скальпелем или острым ножом подрезает тёплый герметик по периметру, оттягивая плафон от корпуса. После работы с фарой её следует тщательно продуть от стружки и остатков герметика, очистить место стыка от старого герметика, обезжирить стык плафона и корпуса и склеить фару, используя любой высокотемпературный герметик.

Фара без стекла.

Видео с разборкой фары на Форд Фокус 2

Советы

Клей должен остывать не менее 24 часов, при этом во время сушки желательно использовать струбцину для более плотного прилегания плафона к корпусу. После высыхания герметика его остатки срезают острым ножом. Всем яркого света фар и удачи на ночных и дневных дорогах!

Как снять фару на Ford Focus 2: Инструкция и Видео!

Исправное состояние фар на вашем Форд Фокус 2 необходимо не только для того, чтобы уверенно чувствовать себя на трассе, но и для того, чтобы соблюдать требования ПДД, предписывающих включать освещение в определенное время суток и при передвижении по дорогам установленного типа. К тому же, качественная работа фар необходима для обеспечения безопасности движения вашего автомобиля в темное время суток и в условиях плохой видимости. При установке лампочек в блок фары модели форд фокус второго поколения необходимо руководствоваться нет только личными желаниями, но и требуемыми техническими характеристиками. а также существующими правилами работы световых приборов автомобилей.

Также осуществить демонтаж блок-фары на форд фокус второго поколения можно и том случае, если вы пожелаете провести легкий рестайлинг или тюнинг вашего автомобиля. Возможно, вам захочется поменять лампочки как ближнего, так и дальнего освещения на более эффективные или яркие.

Операция по снятию блок-фары на втором поколении модели форд фокус достаточно проста и может быть произведена даже неподготовленным водителем с низкими технологическими навыками. Для ее проведения вам потребуется практически не более десяти минут. Однако после ее осуществления вы сможете в полной мере насладиться качественным освещением дорожного полотна и не пропустите ни одной выбоины на трассе.

Инструкция — снимаем фару на Форд Фокус

Итак, блок-фару на второй версии Форд фикус можно следующим способом.

Обесточьте автомобиль и снимите минусовую клемму с АКБ.

Заранее подготовьте ключ типа «Торкс» с размерностью на «25» и отвертку с плоским наконечником. Возможно, внешний вид вашей фары может несколько отличаться от приведенных на рисунке, но и в этом случае процедура демонтажа блок-фары будет абсолютно идентичной.

Нажмите на фиксирующую защелку, расстыкуйте штекер, соединяющий электроцепь блок-фары. и полностью вытащите корпус фары.

После проведения необходимых ремонтных или рестайлинговых работ проведите сборку конструкции в обратном порядке.

Видео — Как снять фару на Ford Focus 2

Снятие передней фары и замена ламп форд фокус 2+видео

Как заменить лампочку (габаритную или дальнего и ближнего света, или поворотника) форд фокуса 2? Замена лампочек форд фокус 2 не обязательно нуждается в поездке на сервис.

Все, что вам понадобится для этого — ключ на 8 (удобнее воспользоваться торцовым). Снять фару форд фокус очень просто, в отличии от демонтажа его переднего крыла. Открутите один единственный саморез фары форд фокус.

как снять фару форд фокус 2

Замена лампочек

как заменить лампочки передней фары форд фокус

Замена лампочки габарита передней фары форд фокус 2

Замена лампочки ближнего света передней фары форд фокус

(смотри фото выше) Теперь, отсоедините штекер питания блок-фары. Красными стрелками обозначены 4 застежки защитной крышки фары, под которой и находятся лампочки. Их нужно отщелкнуть, придавливая ушки вниз.

Замена лампочки поворотника

замена лампочки дальнего света передней фары

как самому поменять габаритную лампочку

Замена лампочки дальнего света своими руками

Замена лампочки ближнего света своими руками

Как правильно менять лампочку

Лампочка поворотника передней фары фф2

<div id="yandex_rtb_1" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-743984-3";} else{var rtbBlockID="R-A-743984-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_1",blockId:rtbBlockID,pageNumber:1,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_1").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_1");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Как снять стекло с фары — бортжурнал Ford Focus Hatchback Fordbox Car 2006 года на DRIVE2

В нашей повседневной работе переодически требуется снять стекло с фары при этом не повредив ни один элемент детали, однако не всегда это оказывается просто, так как стекло плотно посажено на клей и герметик.

Для решения этой задачи мы обратились к интернету и проверили один из видеороликов, в котором показали как это сделать, имея подручные средства.

И так для данной операции нам потребуется:1. Картонная коробка подходящего размера2. Монтажный фен3. Нож4. Прямые руки5. Не большое количества терпения6. Фара

7. Скотч

Для начала мы берем коробку нужного размера, заклеиваем все отверстия если такие есть, и укладываем в нее фару стеклом к дальней стенке.

Закрываем, заклеиваем скотчем и вырезаем в нижней части отверстие для фена.

Вставляем фен, так чтобы основной поток горячего воздуха не попадал на саму фару, иначе можно все испортить. Далее ждем рядом и присматриваем за происходящим 5-10 минут в зависимости от объема коробки.

По истечению времени, вскрываем коробку и не хитрыми движениями отделяем корпус фары от стекла, клей и герметик должны легко отходить.

У нас все получилось со второго раза (в первый раз рано достали боялись перегреть) на примере фары Land Cruiser (200) 2013 года. На наш взгляд с фарами других марок должно так же все получиться.

Испытано на себе, работает 😉

Лампа габаритного огня Форд Фокус 2 рестайлинг

Замена габаритных ламп на форд фокус 2

Как поменять лампочки на Форд Фокус?! Азбука Форд

Замена ламп головного света Форд Фокус ФФ2

Как поменять лампочки Форд Фокус 3

Замена лампы Форд Фокус 2

Замена лампы (габариты) на Ford Focus 3

Замена лампы габаритного огня на Форд Фокус 3

Замена лампочек подсветки Форд Фокус. Зеркала, багажник, задний ход.

Форд фокус 2 меняем лампы подсветки номера

Как установить гибкие дневные ходовые огни.

Также смотрите:

Средний расход у Хонды Цивик
Тюнинг на БМВ х5 2004г
Рулевые тяги и наконечники на Форд Мондео 3
Схема сцепления КАМАЗ евро 2
Установка усилителя в Шевроле Ланос
Подсветка кнопок руля Honda accord 8
Навесной багажник на Мерседес спринтер 515
Триммер для травы бензиновый Хонда
Новинки Рено Логан 2015 видео
Фильтра на Honda accord cf3
Ресурс двигателя Форд 2 0 140л куга
Фильтр воздушный Шкода Фабия 2007
Тест драйв мотоциклов харлей дэвидсон
Как поменять лампочку в зеркале Мазда 3
Объем топливного бака Фольксваген поло седан 2015

Главная »
Хиты »
Лампа габаритного огня Форд Фокус 2 рестайлинг

ᐅ Лампы светодиод xenitet1106 12vt10 w5w 11smd

Режимов работы много, автоматически запоминаются последние настройки. За несколько месяцев использования лампы не перегорели. За счет универсального цоколя, они подойдут к разным машинам. Но при установке на отечественные, особенно старые, они очень быстро теряют яркость или перегорают вовсе. Поэтому без дополнительных ухищрений при установке (как минимум, использование стабилизатора) не обойтись.

Ford Focus 2 — автомобиль, который вдохновляет Форд Фокус 2 пришел на смену первому поколению в 2004 году. В габаритные огни устанавливаются следующие типы ламп. Рассказ владельца Ford Focus II Hatchback — тюнинг. Собственно и настал черед замены огоньков на диодные огни. Вынимаем габаритку. Устанавливаем диод и пробуем включить габаритные огни, все работает. габариты, подсветка номера, диод, лампочка, габаритные огни, лампа, замена лампочки, фонари. Выкладываю фотки для тех кто испытывает трудности при замене ламп габаритов передних фар на Форд Фокусе 2 рестайл. Форд Фокус 2 рестайлинг. Как смотать пробег на форд фокус 2 (Odometer correction Ford focus 2) – Продолжительность: 2:47 Великий Чиптюнер 9 710 просмотров. Лампочки на форд фокус 2. На фокусе рестайлинг. На ФФ2 с кузовом седан установлены следующие лампы: 1 – лампа заднего стоп-сигнала и габаритного огня, тип лампы P21W. Габаритные огни Форд Фокус 2 рестайлинг. Инструкция по замене лампы габаритных огней Форд Фокус II рестайлинг / Форд Фокус 2.Смотри также – Замена лампы ближнего света. Ford Focus 1. Масштабные модели автомобиля Форд Фокус. Ford Focus 2. Лампы, применяемые в автомобиле Форд Фокус 2 седан (2004-2011, включая рестайлинг 2008). Какие лампы поставить на форд фокус 2. Форд Фокус 2 одна из самых востребованных машин импортного производства в нашей стране гольф класса. Рестайлинг фокуса был произведен в 2008 году. Ребят! Привет. Сколько будут стоить фары тюненговые с би-ксеноном темные на форд фокус-2 рестайлинг, и где можно купить?. Лампы применяемые в автомобиле Форд Фокус 2. Задний фонарь седана Форд Фокус 2: лампа указателя поворота. лампа габаритного и противотуманного света. Нажимая на колбу лампы заднего противотуманного и габаритного света, утапливаем ее в патрон, поворачиваем по часовой стрелке… Теги: электрооборудование, форд фокус, ford focus, duratec. Задняя фара Форд Фокус 2: снятие, замена ламп. 2 комментария. Замена заднего фонаря Форд Фокус 2 седан нам с приятелем потребовалась для установки на его Фокус 2 альтернативной оптики. В разделе Прочие Авто-темы на вопрос замена ламп габаритных огней форд фокус 2 рестайлинг заданный автором Ольга жукова лучший ответ это Снимается фара, меняется габарит. Гарантия на все запчасти 45 календарных дней с момента передачи товара покупателю. Гарантия 1 год! Плюс подарки. 2 млн+ проверенных поставщиков на Алибаба. Получите выгодное предложение! Лампы светодиод xenitet1106 12vt10 w5w 11smd
http://www.kktravel.com.kh/userfiles/file/dvukhrezhimnye_svetodiodnye_lampy_dlia_avto_w5w_50.xml
http://www.consili.nl/userfiles/file/tsvet_gabaritnykh_ognei_avtomobilia_po_pdd_53.xml Отчет по замене лампочки габаритных огней на KIA Cee’d I (рестайлинг) со штатной оптикой. Ее не будем трогать. А рядом с ней в черном круглом корпусе (цоколе) находится лампочка габаритов, Киа Сид II. Kia Ceed. Метки: габаритных огней, лампу патрона, можно заменить. Ее не будем трогать. А рядом с ней в черном круглом корпусе (цоколе) находится лампочка габаритов, Киа Сид II. Габаритные лампочки Киа Сид – Продолжительность: 1:39 ilgiz 482 1 970 просмотров. Водитель #Яндекс #такси показывает как поменять лампочки на #Kia #Ceed (Киа Сид)/StasOnOff – Продолжительность: 11:59 Все о жизни в такси 3. Наверх. KIA Ceed Red ͞ Line Бортжурнал Замена габаритных лампочек. На Туссане нужно было открыть капот и поменять лампочку. А здесь бампер снять и фару, движок перебрать еще написали бы. Сегодня, в нашем гараже почти новая модель KIA Ceed (2010 — 2012 годов производства) и мы покажем как лучше и быстрее поменять самостоятельно габаритные лампы на ней. эмммм хреновина ?! там реально только за проводочки тянуть 1. Открыть крышку, закрывающую лампу дальнего света, можно ещё снять лампу, что б не мешалась 2. найти там лампочку габарита 3. тянуть за её за 500 руб поменяю в теч 5 мин. Думал как же поменять эти лампочки, ведь подлезть к ним сложновато. KIA Ceed ⒶⓉ .⓪ ⒽⓅ Logbook [замена габаритных ламп]. froldjke last online 2 days ago. Замена ламп Kia Ceed. Лампы накаливания изнашиваются относительно быстро. Изъять эти заглушки, за ними находятся лампочки габаритных огней и лампочки дальнего света. КИА Белгород. Официальный дилер в Таврово! Рекламные, скидки!.Хотите недорого, но качественно украсить Ваш автомобиль и сделать его в буквальном смысле ярким? Тогда Вам просто необходимо приобрести светодиодные мультицветные лампочки – хамелеон. Данные лампочки имеют 2 диода по бокам и устанавливаются в габаритные огни. Мощность лампочек – 2,0 Вт – светят очень ярко и насыщено. А почему хамелеон? А потому, что такая лампа светит 7 различными цветами (красный, синий, зеленый, бирюзовый, желтый, фиолетовый, белый) и обладает 18 режимами работы: спокойное сияние каждого цвета, мигание каждого цвета, пульсация и белое свечение. Цвета переключаются коротким выключением-включением габаритных огней.

Отзывы Лампы светодиод xenitet1106 12vt10 w5w 11smd

В процессе эксплуатации обнаружился только 1 минус. Если пульт не направлен четко в сторону лампы, то переключение происходит не всегда четко. Если поднести пульт вплотную к фаре, то можно настроить режим работы каждой лампы по отдельности. Они будут моргать и светить по-разному. Отзывы Лампы светодиод xenitet1106 12vt10 w5w 11smd

Поделюсь своим реальным отзывом об Лампы светодиод xenitet1106 12vt10 w5w 11smd. Очень ярко, симпатично, разные режимы и все по-своему интересные. Даже мне, далёкому от всяких таких штучек, понравилось. Случается, что происходит рассинхронизация. В этом случае я просто делаю 2-3 быстрых переключения и всё. Устанавливал сам, в этом нет ничего сложного. К самим лампам есть пульт. Все цвета красивые, но больше всего я отдаю предпочтение голубому цвету. Что меня удивило, так это то, что лампы светят и днём тоже хорошо, цвета видно. Ну, конечно, в вечернее время это смотрится ещё круче. Когда собираемся с друзьями, то они меня просят включить режим стробоскопа. Если это всё сопровождается ещё и музыкой, то получается настоящая дискотека.

Узнать подробнее о Лампы светодиод xenitet1106 12vt10 w5w 11smd

Ещё ссылки где можно узнать о Лампы светодиод xenitet1106 12vt10 w5w 11smd:Знак габаритных огнейЛампы светодиод xenitet1106 12vt10 w5w 11smd
Цоколь лампы w5w, Цоколь лампы w5w
Лампы светодиод xenitet1106 12vt10 w5w 11smd,Схема габаритных огней газ 3110, Самая яркая лампа w5w
Тюнинг габаритных огнейЗамена передних габаритных ламп сузуки гранд витара.

Купить-Лампы светодиод xenitet1106 12vt10 w5w 11smd

Хотите недорого, но качественно украсить Ваш автомобиль и сделать его в буквальном смысле ярким? Тогда Вам просто необходимо приобрести светодиодные мультицветные лампочки — хамелеон. Данные лампочки имеют 2 диода по бокам и устанавливаются в габаритные огни. Мощность лампочек — 2,0 Вт — светят очень ярко и насыщено. А почему хамелеон? А потому, что такая лампа светит 7 различными цветами (красный, синий, зеленый, бирюзовый, желтый, фиолетовый, белый) и обладает 15 режимами работы: спокойное сияние каждого цвета, мигание каждого цвета, плавная смена цветов и режим работы полицейского стробоскопа (красно-синие мигание). Цвета переключаются коротким включением габаритных огней. http://www.kasko24.lv/userfiles/file/gabaritnye_ogni_na_shkodu_98.xml http://old.orf05.ru/upload/zamena_gabaritnykh_lamp_nissan_almera_klassik_30.xml
Ford Focus 2 — автомобиль, который вдохновляет Форд Фокус 2 пришел на смену первому поколению в 2004 году. В габаритные огни устанавливаются следующие типы ламп. Рассказ владельца Ford Focus II Hatchback — тюнинг. Собственно и настал черед замены огоньков на диодные огни. Вынимаем габаритку. Устанавливаем диод и пробуем включить габаритные огни, все работает. габариты, подсветка номера, диод, лампочка, габаритные огни, лампа, замена лампочки, фонари. Выкладываю фотки для тех кто испытывает трудности при замене ламп габаритов передних фар на Форд Фокусе 2 рестайл. Форд Фокус 2 рестайлинг. Как смотать пробег на форд фокус 2 (Odometer correction Ford focus 2) – Продолжительность: 2:47 Великий Чиптюнер 9 710 просмотров. Лампочки на форд фокус 2. На фокусе рестайлинг. На ФФ2 с кузовом седан установлены следующие лампы: 1 – лампа заднего стоп-сигнала и габаритного огня, тип лампы P21W. Габаритные огни Форд Фокус 2 рестайлинг. Инструкция по замене лампы габаритных огней Форд Фокус II рестайлинг / Форд Фокус 2.Смотри также – Замена лампы ближнего света. Ford Focus 1. Масштабные модели автомобиля Форд Фокус. Ford Focus 2. Лампы, применяемые в автомобиле Форд Фокус 2 седан (2004-2011, включая рестайлинг 2008). Какие лампы поставить на форд фокус 2. Форд Фокус 2 одна из самых востребованных машин импортного производства в нашей стране гольф класса. Рестайлинг фокуса был произведен в 2008 году. Ребят! Привет. Сколько будут стоить фары тюненговые с би-ксеноном темные на форд фокус-2 рестайлинг, и где можно купить?. Лампы применяемые в автомобиле Форд Фокус 2. Задний фонарь седана Форд Фокус 2: лампа указателя поворота. лампа габаритного и противотуманного света. Нажимая на колбу лампы заднего противотуманного и габаритного света, утапливаем ее в патрон, поворачиваем по часовой стрелке… Теги: электрооборудование, форд фокус, ford focus, duratec. Задняя фара Форд Фокус 2: снятие, замена ламп. 2 комментария. Замена заднего фонаря Форд Фокус 2 седан нам с приятелем потребовалась для установки на его Фокус 2 альтернативной оптики. В разделе Прочие Авто-темы на вопрос замена ламп габаритных огней форд фокус 2 рестайлинг заданный автором Ольга жукова лучший ответ это Снимается фара, меняется габарит. Гарантия на все запчасти 45 календарных дней с момента передачи товара покупателю. Гарантия 1 год! Плюс подарки. 2 млн+ проверенных поставщиков на Алибаба. Получите выгодное предложение!.
Режимов работы много, автоматически запоминаются последние настройки. За несколько месяцев использования лампы не перегорели. За счет универсального цоколя, они подойдут к разным машинам. Но при установке на отечественные, особенно старые, они очень быстро теряют яркость или перегорают вовсе. Поэтому без дополнительных ухищрений при установке (как минимум, использование стабилизатора) не обойтись.

ᐅ Габаритные лампочки на форд фокус 2 рестайлинг

Оригинальная РГБ лампа с пультом оснащена светодиодами от крупнейшего производителя Epistar. Однако ситуация такова, что продукция Эпистар часто подделывается. И несмотря на полную внешнюю схожесть копии оказываются невысокого качества. Такие изделия можно достаточно дешево приобрести на сайте Алиэкспресс. Однако подделка отличается тем, что в ней быстро выходят из строя кристаллы, она сильно греется и у неё ниже светоотдача. Если оригинал будет работать на протяжении 80 тысяч часов, то у подделки срок службы в разы меньше и может ограничиваться 2-3 тыс. часов. Именно по этой причине RGB лампы для авто купить лучше в интернет магазине, который занимается прямыми поставками от производителя. Только так сохраняется гарантия приобрести действительно качественный комплект.

Тип ламп используемые для переднего габарита Opel Astra H – W5W. 3. Извлекаем лампу габаритов из плафона и устанавливаем новую. Лучше менять на светодиодную лампу. Видео уроки по замене ламп на автомобиле Опель Астра H. Поменяем лампы ближнего света, задних фонарей, подсветки номеров, бардачок, подсветки ручки открывания. Я понимаю, что замена лампочки это дурацкая тема, но на астре это целый процесс, который может не все У меня сейчас не горит левый габарит, вот хотел поменять лампу, залез в багажник и озадачился: не нашел где и чего вытаскивать. смена лампочек ближнего света на опеле астра н – Продолжительность: 3:18 Expert R 86 163 просмотра. Замена лампы габаритных и ходовых огней OPEL ASTRA J – Продолжительность: 1:45 Foxin 5 785 просмотров. Замена ламп Опель Астра. Ремонт автомобиля – забава не для всех. 24. Лампу габаритного огня можно так же, как и лампу дальнего света заменить из моторного отсека. Замена задней лампы на Опель Астра Н завершена. Лампы заднего комбинированного фонаря Опель Астра Н в кузове универсал: 1 – лампы габаритного/тормозного огня; 2 – лампа указателя поворота; 3 – лампа заднего. Процедура замены лампы габарита Опель Астра H. Чтоб заменить лампочку заднего габарита Opel Astra H необходимо Лампы заднего комбинированного фонаря универсала: 1 – габаритного/тормозного огня; 2 – указателя поворота; 3. Быстрая замена гоборитных ламп опель астра h замена лампы габаритного огня опель астра н ОПЕЛЬ АСТРА Н. КАК СНЯТЬ ЗАДНИЙ ФОНАРЬ ДЛЯ ЗАМЕНЫ ЛАМПОЧКИ Замена лампы габаритных и ходовых огней OPEL ASTRA J. 01:44. Всецело больше страху нагоняют все про замену ламп на этой машине. Opel Astra Черная жемчужина 🙂 › Logbook › Замена лампочек габаритных огней. Как себя не успокаивайте, но Опель сделал это через Ж… Наверх. УАЗ Patriot › Бортжурнал › Габаритные огни или … только не говори что Я обозначил не только внешние габариты машины, но и двери также обозначил. УАЗ Patriot Малышка малина металик › Бортжурнал › Не работали габаритные огни левого борта. питание как раз на габариты. Кто-то сталкивался с проблемой КЗ габаритных огней (фары с ДХО, (УАЗ Патриот 2014 год, ЗМЗ-409))? Помогите советом пожалуйста. Ходовые огни на УАЗ ПАТРИОТ – Продолжительность: 2:33 Юрий Вертелецкий 2 551 Габариты Уаз Патриот – Продолжительность: 1:40 Южанин 1 535 просмотров. Габаритные огни не выполняют этой функции. Внедорожник УАЗ Патриот относится к тем автомобилям, у которых с завода не предусмотрена установка ДХО. Замена ламп габаритов в Патриоте. Достать трудно. Сеня (ранее Fiesta). это как? gt; внешним осмотром подробно исследовал лампочки в передних габаритах. Замена габаритов на Уаз Патриот. Для замены лампы габаритного света Уаз лампу из патрона, установите лампу габаритных огней в порядке, обратном снятию. Передние габаритные огни. Тип. W5W. Что такое дневные ходовые огни. Давление воздуха в шинах УАЗ Патриот. Электронная книга по ремонту УАЗ Патриот в формате ПДФ. На Уаз Патриот ранних выпусков, устанавливался модуль управления светотехникой 47.3769, в При неисправности в данной цепи габаритные огни не включены. УАЗ Патриот. Блок предохранителей в передней панели слева. Габаритные огни – правые Освещение номерного знака.том, что при использовании дневных ходовых огней задние габаритные фонари Администрация Клуб УАЗ Патриот не несет ответственности за любые действия. 2 млн+ проверенных поставщиков на Алибаба. Получите выгодное предложение. Дарим скидки. Торопитесь!.Устанавливал самостоятельно, ничего сложного в процессе нет. Лампы легко встают вместо штатных. Светят белым при 1-ом включении, затем, при переключении загораются другие цвета и режимы могут меняться. Кроме главной функции – развлечения, лампы еще и значительно снижают энергопотребление аккумулятора во время стоянки и генератора во время движения автомобиля.

Отзывы Габаритные лампочки на форд фокус 2 рестайлинг

В процессе эксплуатации обнаружился только 1 минус. Если пульт не направлен четко в сторону лампы, то переключение происходит не всегда четко. Если поднести пульт вплотную к фаре, то можно настроить режим работы каждой лампы по отдельности. Они будут моргать и светить по-разному. Отзывы Габаритные лампочки на форд фокус 2 рестайлинг

Лампы разноцветные, могут мигать под музыку, есть 18 режимов свечения. Переключаются как из салона переключателем габаритных огней, так и с пульта. При движении авто, понятно, гореть должны только белые огни. Зато на стоянке можно побаловаться переключением цветов. Любой праздник теперь у меня сопровождается подобным светопредставлением.

Поделюсь своим реальным отзывом об Габаритные лампочки на форд фокус 2 рестайлинг. В обычном режиме диоды светят обычным белым светом. При переключении режима цвета меняются на любой по выбору. Также многоцветные RGB лампы могут работать в режиме стробоскопа – попеременно светить двумя цветами. Лампы разноцветные, могут мигать под музыку, есть 18 режимов свечения. Переключаются как из салона переключателем габаритных огней, так и с пульта. При движении авто, понятно, гореть должны только белые огни. Зато на стоянке можно побаловаться переключением цветов. Любой праздник теперь у меня сопровождается подобным светопредставлением.

Узнать подробнее о Габаритные лампочки на форд фокус 2 рестайлинг

Ещё ссылки где можно узнать о Габаритные лампочки на форд фокус 2 рестайлинг:Мультицветные габаритные лампы купить в Усолье-СибирскомГабаритные лампочки на форд фокус 2 рестайлинг
W5w лампа светодиодная 4000k, W5w лампа светодиодная 4000k
Габаритные лампочки на форд фокус 2 рестайлинг,Мультицветные габаритные лампы купить в Тамбове, Не горят габаритные огни ваз 2110
Светодиодные габаритные лампы для грузовиковБоковые габаритные светодиодные огни.

Купить-Габаритные лампочки на форд фокус 2 рестайлинг

Хотите недорого, но качественно украсить Ваш автомобиль и сделать его в буквальном смысле ярким? Тогда Вам просто необходимо приобрести светодиодные мультицветные лампочки — хамелеон. Данные лампочки имеют 2 диода по бокам и устанавливаются в габаритные огни. Мощность лампочек — 2,0 Вт — светят очень ярко и насыщено. А почему хамелеон? А потому, что такая лампа светит 7 различными цветами (красный, синий, зеленый, бирюзовый, желтый, фиолетовый, белый) и обладает 15 режимами работы: спокойное сияние каждого цвета, мигание каждого цвета, плавная смена цветов и режим работы полицейского стробоскопа (красно-синие мигание). Цвета переключаются коротким включением габаритных огней.
Тип ламп используемые для переднего габарита Opel Astra H – W5W. 3. Извлекаем лампу габаритов из плафона и устанавливаем новую. Лучше менять на светодиодную лампу. Видео уроки по замене ламп на автомобиле Опель Астра H. Поменяем лампы ближнего света, задних фонарей, подсветки номеров, бардачок, подсветки ручки открывания. Я понимаю, что замена лампочки это дурацкая тема, но на астре это целый процесс, который может не все У меня сейчас не горит левый габарит, вот хотел поменять лампу, залез в багажник и озадачился: не нашел где и чего вытаскивать. смена лампочек ближнего света на опеле астра н – Продолжительность: 3:18 Expert R 86 163 просмотра. Замена лампы габаритных и ходовых огней OPEL ASTRA J – Продолжительность: 1:45 Foxin 5 785 просмотров. Замена ламп Опель Астра. Ремонт автомобиля – забава не для всех. 24. Лампу габаритного огня можно так же, как и лампу дальнего света заменить из моторного отсека. Замена задней лампы на Опель Астра Н завершена. Лампы заднего комбинированного фонаря Опель Астра Н в кузове универсал: 1 – лампы габаритного/тормозного огня; 2 – лампа указателя поворота; 3 – лампа заднего. Процедура замены лампы габарита Опель Астра H. Чтоб заменить лампочку заднего габарита Opel Astra H необходимо Лампы заднего комбинированного фонаря универсала: 1 – габаритного/тормозного огня; 2 – указателя поворота; 3. Быстрая замена гоборитных ламп опель астра h замена лампы габаритного огня опель астра н ОПЕЛЬ АСТРА Н. КАК СНЯТЬ ЗАДНИЙ ФОНАРЬ ДЛЯ ЗАМЕНЫ ЛАМПОЧКИ Замена лампы габаритных и ходовых огней OPEL ASTRA J. 01:44. Всецело больше страху нагоняют все про замену ламп на этой машине. Opel Astra Черная жемчужина 🙂 › Logbook › Замена лампочек габаритных огней. Как себя не успокаивайте, но Опель сделал это через Ж….Имеется пуль ДУ, на котором можно выбрать режим. На нём много всяких кнопочек, но разобраться не составит труда даже ребёнку. С установкой ламп как таковых проблем не возникло. Правда, сначала она не загорелась, но в инструкции по этому поводу написано, что необходимо поменять полярность, то есть развернуть лампу на 180 градусов. Повернул и всё заработало.

Меняем предохранитель прикуривателя своими руками. Меняем предохранитель прикуривателя своими руками Проверяем проводку и контакты

Данная модель автомобиля очень распространена, второе поколение «Фокусов» выпускалось в период с 2004 по 2011 год. Несмотря на надежность марки, у любой машины рано или поздно возникают проблемы, связанные с электрикой, приборами и оборудованием. Если вы купили подержанный автомобиль, вы не знаете, что с ним делал предыдущий владелец, поэтому перед эксплуатацией стоит проверить все предохранители и реле Ford Focus 2.Поэтому в процессе эксплуатации могут появиться дефекты, недостающие контакты и прочие неприятные сюрпризы.

У нового Форда Фокус 2 тоже могут быть некоторые проблемы с электрикой, и со временем дает о себе знать некачественная пайка, окисление контактов и т. Д. Чтобы справиться со всеми возможными проблемами, нужно быть во всеоружии.

Блок предохранителей в салоне Ford Focus 2

Нумерация предохранителей различается на моделях с 2007 по 2011 год и с 2004 по 2007 год. С 2007 года нумерация блоков идет от 100 номеров предохранителей, а в моделях до 2007 года – предохранители. номера начинаются с F37.

Предохранители и реле Ford Focus 2 расположены в блоке, под панелью справа, со стороны пассажира, под перчаточным ящиком. Чтобы вытащить из него какой-либо предохранитель, удобно использовать пинцет.

Блок предохранителей в кабине моделей до 2007 г. :	Блок предохранителей в салоне в моделях после 2007 г. :

Для каждого предохранителя ниже указаны старые и новые серийные номера.
Первое число для новых моделей (начиная с 2007 г.), затем второе число в скобках для более старых моделей до 2007 г. За ним следует номинальная сила тока, описание и возможные решения связанных проблем.

F100 (F70), 10А – питание электронных модулей от замка зажигания .

F101 (F40), 20А – люк с электроприводом, подогрев водительского сиденья, крыша с электроприводом (для съемной) .
Если люк перестает открываться, проверьте температуру окружающей среды.При минусовых температурах он мог просто замерзнуть. В этом случае прогрейте его, загнав в теплый гараж или отапливаемый бокс. В худшем случае может выйти из строя сам механизм открытия / закрытия люка. Чтобы добраться до него, нужно снять обшивку крыши. Убедитесь, что стекло нигде не кусается, что тросы и шестерни не повреждены.

F102 (F43), 10А – регулятор печки, рулевая колонка, фильтр дизеля, приемник ДУ .
Если ваша печка перестает работать только в определенных положениях – в последнем, 4-м положении работает, а в первом – нет, то дело в резисторе (дополнительное сопротивление).Для замены резистора нужно снять педальный узел, чтобы добраться до места его установки, отсоединить разъем, открутить болты и достать сгоревший резистор, после чего на его место установить рабочий. Цена резистора в пределах 1000 руб.

Если печка не работает ни в одном из положений, проверьте реле R10 в блоке под капотом, уровень охлаждающей жидкости, исправность ручки переключателя режимов отопителя, а также ее контактов. Мотор печки тоже мог сгореть.Чтобы его поменять и добраться до отопителя, нужно снять панель приборов. Вы можете сделать это, не снимая панель, при наличии некоторого опыта и сноровки.

Также проверьте силовой предохранитель электродвигателя отопителя F10 в блоке под капотом.
Если печка дует только холодным воздухом, трос регулировки заслонки мог отлететь.
Если свист появляется во время работы печки, разберите ТЭН и смажьте вентилятор.
Если из пространства под магнитолой доносятся посторонние звуки, проверьте датчик температуры салона, который там установлен вместе с вентилятором.

F103 (F49), 10А – управление внешним освещением, питание от аккумулятора .

F104 (F80), 10А – система энергосбережения, внутреннее освещение .

F105 (F52), 25А – обогрев заднего стекла .
Если у вас не включается обогрев заднего стекла, это может быть из-за обрыва резьбы нагревательных элементов. Осмотрите их визуально и, если есть поломки, замените на новые или приклейте. Можно приклеить клеем с серебром, цена такого клея около 300 рублей.

Также может быть обрыв проводки, прозвоните провод идущий от переключателя к заднему стеклу. Также проверьте выключатель и его контакты.

F106 (F41), 20А – система управления без ключа .

F107 (F46), 10А – приборы на панели, OBD .
Если на панели приборов начинают загораться лампы неисправности или перестают работать приборы, то дело может быть не в самих приборах, а в панели. Но сначала проверьте этот предохранитель. Иногда машина может вообще не заводиться или иметь проблемы с переключением передач на ходу.Перемещая панель, можно понять, исчезнут ошибки или нет.

В моделях до 2007 года проблема заключается в плохой пайке контактов. Для ремонта нужно снять панель и проверить контакты на плате в месте крепления разъема. Проверяйте все треки одновременно. Паял хорошо потрескавшиеся и покрошенные контакты. Если вы не умеете работать с паяльником, лучше доверить эту работу электрику.

Если вы решили заменить приборную панель на новую, лучше обратиться в автосервис, так как в этом случае потребуется перепрошивка – прописывание ключей для работы иммобилайзера, настройка панели и блоков управления.

F108 (F68), 7.5A – аудиосистема, магнитола, GPS навигация .

Если магнитола перестала работать, проверьте этот предохранитель. Большинство головных устройств (Ford 6000CD или Sony) могут не работать из-за блокировки и требуют ввода кода. Это происходит после отключения электричества (например, при замене или отключении аккумулятора). Если вы введете неправильный код несколько раз, радио заблокируется навсегда. Код разблокировки обычно можно найти в документах или в салоне автомобиля (на внутренней стороне крышки бардачка).При покупке с рук можно спросить старого хозяина, при покупке в автосалоне обратиться к дилеру.

F109 (F39), 20А – прикуриватель, розетка 12 В в центральном подлокотнике или сзади .

Если прикуриватель не работает и вы использовали его разъем для подключения каких-либо устройств (навигатор, диктофон, помпа, пылесос и т. Д.), Скорее всего из-за несовпадения разъемов произошло короткое замыкание и этот предохранитель сгорел из. Замените его рабочим, даже если не видите следов разрыва.
Если предохранитель новый, но прикуриватель все равно не работает, проверьте сами контакты на разъем внутри панели и проводку.

F110 (F71), 10А – наружный свет, дневные ходовые огни .

F111 (F51), 15А – топливный насос бензинового двигателя .
Если двигатель не запускается и в него не поступает бензин, то дело может быть в этом предохранителе и реле R19. При включении зажигания можно на слух определить, включена ли помпа.

Если перед поломкой случился какой-либо сильный удар или авария, скорее всего, сработал аварийный переключатель подачи топлива. Находится под обшивкой порога водительской двери спереди. Проверьте его работоспособность, замкнув накоротко контакты в разъеме напрямую. Если в этом случае насос запускается, замените выключатель.

Если неисправен сам бензонасос, придется его менять, он находится в бензобаке, цена нового около 15000 руб. Чтобы снять старую, необходимо сначала снять емкость.

F112 (F58), 15А – аудиосистема, магнитола, телефон .
См. Информацию о F8.

F113 (F45), 10А – габаритный свет, габаритные огни, габаритный свет .

F114 (F67), 10А – приборы на панели (питание от генератора), иммобилайзер .
Если манометры не работают, см. Также информацию о F107.
Если иммобилайзер не работает, то автомобиль можно запустить любым ключом, даже не зарегистрированным в виде метки.Если иммобилайзер исправен, автомобиль можно запустить только двумя ключами, зарегистрированными в ЭБУ. При краже обычно подключаются к диагностическому разъему и прописывают метку на свой ключ.

Уберечься от кражи можно, изменив порядок проводов в диагностическом разъеме и сделав переходник, который не забудьте взять с собой в автосервис и к дилеру. Не лишним будет установить автомобильный маяк для определения местонахождения автомобиля в случае угона.

F115 (F66), 7,5А – управление внешним светом (питание от генератора) .

F116 (F69), 20A – противотуманные фары, задний противотуманный фонарь .
Если не работают передние «противотуманные фары», проверьте наличие напряжения на контактах их разъемов, контакте массы, самих лампах в фарах, а также выключателе на панели приборов.

F117 (F73), 7,5А – лампы освещения номерного знака .

F118 (F82), 20А – модуль задней левой двери .

F119 (F59), 15A / 25A – розетка 12 В в багажном отделении / розетка для тягово-сцепного устройства .

F120 (F81), 20A – модуль задней правой двери .

F121 (F86), 20А – подогрев передних сидений .
Если не работает обогрев сиденья, проверьте исправность кнопки на панели, контакта на разъеме под сиденьем, исправность проводки от кнопки к ТЭНу. Проволока внутри стула тоже могла погнуться; для осмотра и ремонта потребуется снять и разобрать сиденье.Убедитесь, что проводка к разъему кресла не повреждена.

Также прозвоните нагревательные элементы на разрыв. Также могут быть неисправности в блоке управления, который находится в центральном тоннеле возле коробки передач. Чтобы попасть туда, нужно снять подлокотник и облицовку тоннеля. Схема подключения обогрева сиденья.

F122 (F65), 10А – подушки безопасности .
Если на панели загорелся значок отсутствия подушек, но аварии не было, то дело может быть в контакте разъемов датчиков подушек.Разъемы подушки безопасности расположены на рулевом колесе над перчаточным ящиком под сиденьем водителя. Блок подушек расположен между сиденьями.

Если проблема не решается, лучше обратиться в автосервис. При необходимости замените подушки новыми.

F123 (F42), 7.5А – обогрев боковых зеркал .
Если не работает обогрев одного из боковых зеркал, проверьте ТЭН и проводку к нему. В случае выхода из строя замените зеркальный элемент на новый.Цена нового около 1000 руб.
Если не работает обогрев обоих зеркал, скорее всего дело в кнопке включения или проводке, но возможны и неисправности элементов.

F124 (F53), 7,5А – лампы левого габарита, левый стоп-сигнал, габаритный свет .
F125 (F54), 7,5А – лампы правильного размера, правый стоп-сигнал .
Если не работает только одна сторона габаритов, правая или левая, скорее всего, дело в одном из этих предохранителей или лампы перегорели.
Если не работает ни одна из ламп всех размеров, возможно, вышли из строя оба предохранителя или неисправна проводка.

F126 (F56), 20А – система доступа без ключа .

F127 (F63), 25А – стеклоподъемники .
Если окна открываются неправильно, на неправильную высоту или доводчики не работают, попробуйте следующий метод – запустите двигатель, полностью опустите все окна с помощью кнопок управления на одно долгое нажатие, затем поднимите все окна по очереди одним долгим движением и удерживая кнопку вверх поднять, выключить двигатель… Начни снова и попробуй.

Если не работает хоть один стеклоподъемник, возможно дело в механизме, разберите обшивку двери, проверьте исправность шестерен и механизма, отсутствие заклинивания.
Если стекло перемещается на небольшое расстояние и останавливается при нажатии кнопки вверх или вниз, скорее всего, сработает защита от защемления. Какой-то механизм в двери может заклинивать, или стекло может задеть уплотнитель.

Также может быть проблема в модулях, которые отличаются для каждой двери.При замене модуля на новый требуется перепрошивка.
Если есть другие проблемы в работе, попробуйте также запрограммировать стеклоподъемники – закройте машину, откройте все окна до конца, нажав и удерживая кнопку на брелке. Закройте все окна и машину.

Если механизм или шестерни повреждены, весь механизм стеклоподъемника можно заменить. Цена нового механизма около 4000 рублей. Продается в автосалонах, на рынках, разборках и в интернет-магазинах.

F128 (F64), 20А – резерв .

F129 (F50), 20А – дворники передние .
Если перестали работать «дворники», мог быть изношен подрулевой переключатель, проверьте его исправность и контакты. В самом механизме могли быть повреждены детали, стержни, их соединения и трапеция.

F130 (F76), 7,5А – в новых не используется, в старых до 2007 года – полноприводный модуль .

F131 (F78), 15А – дворник задний .
Если задний дворник не работает, включите выключатель в салоне и проверьте напряжение на разъеме. Если нет напряжения, дело в проводке или переключателе. Если напряжение присутствует, снимите и разберите двигатель. Проверить его работу и исправность механизма, валов. В них могла попасть вода, грязь или посторонние предметы. Обнаружив причину поломки, очистите весь механизм и снова соберите его.

F132 (F74), 15А – стоп-сигналы .
Если стоп-сигналы (нет) не работают, дело может быть в переключателе (лягушке), который находится в педальном блоке, а также в проводке, идущей от этого переключателя. Также проверьте лампы.

F133 (F77), 25А – реле центрального замка, модуль передней правой двери .
F134 (F55), 20А – центральный замок, модуль закрывания водительской двери .
Если у вас не работает центральный замок, проверьте, как к нему подключена сигнализация, в модуле GEM или в модуле одной из передних дверей.Попробуйте отключить центральный замок от сигнализации и проверьте его работу. Корпус может быть в блоке сигнализации, дорожках и контактах на его плате.

Если центральный замок самопроизвольно открывается и / или закрывается, проверьте уровень заряда аккумулятора, замков в передних дверях. Отсоедините и проверьте привод замка водителя. Также может быть случай в кнопке закрытия одной из дверей, дверь закрыта, а в блоке управления нет сигнала-информации. Проверить, все ли кнопки работают (это можно проверить, например, включив режим внутреннего освещения, в котором свет загорается при открытии любой двери).

Также проверьте контакт замка багажника, передавая на блок информацию о его закрытии.
Если у вас нет опыта, лучше обратиться в автосервис.

F135 (F48), 20А – подсветка в светлое время суток .

F136 (F47), 15А – насос омывателя лобового стекла, подогрев форсунок омывателя .
Если ваша стиральная машина перестала работать, проверьте уровень жидкости в бачке омывателя. Возможно, сам насос перестал работать и требует замены.Форсунки могут засориться, а в холодное время года может замерзнуть жидкость в каналах системы омывателя ветрового стекла. Также могла выйти из строя ручка на рулевой колонке включения «дворников», проверьте ее контакты.

F137 (F57), 10А – звуковой сигнал сирены автономной сигнализации, электропривод складывания боковых зеркал .

F139 (F38), 10А – дальний свет в правой фаре .

F140 (F37), 10А – дальний свет в левой фаре .
Если вы потеряли дальний свет в обеих фарах, проверьте подрулевой переключатель, он может быть изношен, сломан или его контакты повреждены / окислены.Также проверьте лампочки в фарах на предмет перегорания.

Для включения дальнего света нужно рычаг указателя поворота потянуть на себя, первое положение мигает, второе положение – включение света, после переключения на дальний рычаг не фиксируется, а возвращается в прежнее положение положение, но дальний свет уже включен, на панели загорается соответствующая лампа.

F141 (F84), 10А – фонарь заднего хода, электрорегулировка боковых зеркал, задний дворник .
Если у вас выключен фонарь заднего хода, проверьте лампочку и контакты в разъеме.В противном случае дело в датчике задней передачи, который мог выйти из строя, находящемся на коробке передач. Добраться до него можно из-под капота, сняв воздушный фильтр. Откручивается ключом на 22. Замените датчик новым.
Если задний дворник не работает, см. Также информацию о F131.

F142 (F60), 15А – ближний свет в правой фаре (модели после 2007 г.) / в левой фаре (модели до 2007 г.) .
F143 (F61), 15А – ближний свет в левой фаре (модели после 2007 г.) / в правой фаре (модели до 2007 г.) .
Если ближний свет выключен, проверьте, находится ли переключатель света в правильном положении. В первой позиции указаны габариты, во второй – фары. Проверить его на исправность. Проверить контакты разъемов в фарах, лампах и проводке.

Блок в моторном отсеке

Большинство реле и некоторые предохранители также расположены в монтажном блоке под капотом автомобиля.

Предохранители под капотом

F1, 40A – вентилятор охлаждения радиатора .
Если охлаждающий вентилятор не включается, возможно, охлаждающая жидкость просто не нагревается до нужной температуры. Проверить его уровень в расширительном бачке. При необходимости долейте. Вентилятор обычно включается при температуре охлаждающей жидкости около 100 градусов. Также это могло быть связано с работой термостата.

При правильной работе на холодном работающем двигателе нижний патрубок должен быть холодным. Также мог выйти из строя датчик температуры охлаждающей жидкости.
Также проверьте работоспособность самого двигателя вентилятора, запитав его напряжением 12 В непосредственно от аккумулятора.

F2, 80A – гидроусилитель руля .

Если у вас перестал работать гидроусилитель руля, рулевое колесо начало сильно крутиться, с трудом сначала проверьте уровень жидкости в бачке гидроусилителя руля. Если уровень низкий или его нет, скорее всего, есть утечка в каком-то шланге или его соединениях. Для проверки долейте жидкость до нормального уровня (заливается специальная жидкость для гидросистем, не путайте с тормозной, иначе выйдет из строя насос гидроусилителя), поверните руль в разные стороны, при этом попросите кого-нибудь посмотреть у шлангов под капотом, идущих от бачка гидроусилителя руля.

Если вы проводите диагностику самостоятельно, поверните рулевое колесо в крайнее положение и осмотрите все шланги на предмет утечек или следов жидкости. Замените изношенный шланг новым. Также осмотрите сам насос гидроусилителя руля, вы можете обнаружить утечки на соединениях штуцеров.
Если руль круто крутится только на холостом ходу, а при оборотах выше 1000 он начинает легко крутиться, скорее всего, дело в натяжении ремня или в насосе гидроусилителя руля. Неисправный насос можно отремонтировать или заменить на новый.

F3, 60A – блок предохранителей кабины .
F4, 60A – блок предохранителей кабины .

F5, 80A – кондиционер, климат контроль .

Если ваш кондиционер перестал работать после зимы, скорее всего, вам нужна диагностика и замена сальников, либо заправка. Также это может быть разрыв шланга. Зимой нужно периодически включать кондиционер, чтобы газ циркулировал по системе. Делать это нужно в теплом месте, ведь при температуре ниже +5 градусов кондиционер обычно не включается.

Если во время работы кондиционера температура воздуха недостаточно низкая для охлаждения, скорее всего, в системе недостаточно фреона. Проверить давление и заполнить систему фреоном. Чтобы найти причину и устранить ее, лучше всего обратиться на диагностическую станцию или в автосервис.

Если не работает климат-контроль, проверьте уровень охлаждающей жидкости. Дело может быть в моторе отопителя, если он вообще не работает. Проверить, доходит ли до него напряжение, прозвонив разъем.Также можно подать 12 В непосредственно на моторчик печки, тем самым проверив его работоспособность.
Если воздух дует только в определенные воздуховоды, при включении нужного режима нет подачи воздуха из какого-то отверстия, скорее всего, дело в неисправности заслонок, а возможно и блока отопителя, который ими управляет. Для его устранения нужно разобрать торпеду.

F6, 60A – резерв .

F7, 30A – Гидравлический насос ABS .

F8, 20A – клапаны ABS .

F9, 20А – обмотка и контакты главного реле .

F10, 30A – мотор вентилятора печки .
Если печь не работает, см. Информацию по F102.

F11, 20A – выключатель зажигания .

F12, 40A – цепь реле зажигания .

F13, 20А – стартер .
Если при повороте ключа двигатель не запускается и не слышен звук стартера, скорее всего, у вас разрядился аккумулятор. Зарядите его или замените новым.Также проверьте выключатель зажигания, клеммную колодку и проводку. Другое дело может быть в реле втягивающего, бендиксе и плохих контактах.

F14, 40А – ТЭН лобового стекла справа .

F15, 30А – реле вентилятора охлаждения радиатора .
См. Информацию о F1.

F16, 40A – элемент обогрева лобового стекла левый .

F17, 30A – резерв .
F18 – резерв .

F19, 10A – блок управления антиблокировочной системой ABS .

F20, 15А – звуковой сигнал .
Чтобы добраться до гудка, нужно снять накладку над решеткой радиатора. Проверьте звуковой сигнал, подключив к нему аккумулятор на 12 В. Если работает, то это проводка или контакты на руле.

F21, 20А – дополнительный отопитель, отопитель .

Реле под капотом

Помимо силовых предохранителей под капотом, монтажный блок содержит реле главных цепей автомобиля.

R1 зарезервирован.
R2 – реле звукового сигнала.
R3 зарезервирован.
R4 зарезервирован.
R5 зарезервирован.
R6 – главное реле, управление двигателем.
R7 – реле нагревательных элементов лобового стекла.
R8 – реле зажигания.
R9 – реле омывателя фар.
R10 – реле электродвигателя вентилятора печки.
R11 – реле компрессора кондиционера.
R12 зарезервирован.
R13 – реле тяги стартера.
R14 – реле электродвигателя вентилятора охлаждения радиатора.

Надеюсь, эта информация поможет вам быстро найти причину поломки и быстро устранить ее.Я советую вам всегда носить с собой запасные предохранители, и если у вас возникнут проблемы, первое, что нужно сделать, это проверить предохранители и реле, связанные с устройством.

Внешне при осмотре предохранитель может выглядеть целым, но на самом деле при установке в монтажный блок он не работает. Даже тестер, прозвонивший снятый предохранитель, может говорить о том, что он исправен, но при наличии микротрещин его работа не будет работать должным образом. Поэтому желательно сразу поменять проблемные предохранители на заведомо новые и исправные.Это сбережет ваши нервы и поможет быстрее найти причину.

Большинство цепей питания электрооборудования автомобиля Ford Focus защищены предохранителями. Сильные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, расположенных в салоне под панелью приборов с правой стороны и в моторном отсеке рядом с аккумулятором.
Блоки предохранителей для рестайлинга Форд Фокус 2 и Фокус 2 разные и соответственно у каждого из них будет свое фото с расположением установленных в них предохранителей, их номиналом и назначением.

Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

Большинство предохранителей установлено в блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в таблице. один.

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

* Если есть.

Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке Ford focus 2

Кроме того, предохранители, реле и предохранители расположены в монтажном блоке, установленном в моторном отсеке (рис. 2), крышка монтажного блока снята). В таблице 2 показано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые схемы, указанные в таблице, могут быть недоступны.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в моторном отсеке Ford focus 2

* Если есть.

1. Чтобы получить доступ к предохранителям и реле монтажного блока, расположенного в салоне, снимите два крепежных винта под панелью приборов справа …

2.… и сдвиньте монтажный блок вниз.

3. Для удобства работы с агрегатом его кожух можно удлинить, переставив выступы кожуха в пазы опорных кронштейнов.

4. Перед заменой перегоревшего предохранителя выясните причину перегоревшего предохранителя и устраните ее.При поиске неисправностей обращайтесь к указанным в таблице. 10.1 цепи, которые защищает этот предохранитель.

Предупреждение
Не заменяйте предохранители перемычками или предохранителями с другой силой тока, или самодельными перемычками, так как это может привести к повреждению электроприборов и даже к возгоранию.

5. С помощью специального пластикового пинцета извлеките новый предохранитель.

6. Вот так выглядит перегоревший предохранитель (перегоревшая перемычка, показанная стрелкой внутри держателя, сгорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

7. Чтобы получить доступ к предохранителям и реле монтажного блока, расположенного в моторном отсеке, потяните за рычаг на задней стороне блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, находящейся в моторном отсеке, нанесена схема расположения реле и предохранителей. Там же закреплены пинцетом 1 для снятия предохранителей с монтажных блоков, рядом с ним есть прорези 2 для установки запасных предохранителей.

8. Если требуется замена, снимите предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.

Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей

Ford Focus 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно тот, что изображен на рисунке ниже …

Добрый день. Сегодня к нам в автосервис пришел рестайлинг Ford Focus 2 (2008-2011). Он пришел к нам с проблемой в электронике.После подключения видеорегистратора, который закоротил, вылетело много предохранителей. Поэтому в этой статье мы расскажем, как снимать и заменять предохранители под капотом и в салоне рестайлингового Ford Focus 2. Также мы покажем вам схему и расположение предохранителей в автомобиле.

Таблица значений блока предохранителей под капотом Ford Focus 2 рестайлинг:

№	Ампер	Описание предохранителя
1	40	Вентилятор охлаждения двигателя
2	80	Усилитель руля
3	60	Блок внутренних предохранителей 1
4	60	Внутренний блок предохранителей 2
5	80	Дополнительный отопитель
6	60	Свечи накаливания (только для автомобилей с дизельными двигателями)
7	30	Антиблокировочная тормозная система, насос динамической устойчивости
8	20	Антиблокировочная система, клапаны системы динамической стабилизации
9	20	Модуль управления трансмиссией (PCM)
10	30	Вентилятор климат-контроля
11	20	Выключатель зажигания (стартер и приборы)
12	40	Реле зажигания
13	20	Электрообмотка стартера
14	40	Лобовое стекло с подогревом, правое
15	30	Реле вентилятора охлаждения (Sigma – только для опций без кондиционера)
16	40	Обогрев лобового стекла слева
17	30	Складная крыша
18	30	Инвертирующий усилитель мощности
19	10	Модуль АБС
20	15	Звуковой сигнал
21	20	Дополнительный отопитель
22	10	Модуль гидроусилителя
23	30	Омыватели фар
24	15	Дополнительный отопитель (только для автомобилей с дизельными двигателями)
25	10	Реле зажигания
26	15
27	10	Муфта компрессора кондиционера
28	10	Контроль свечей накаливания (только для автомобилей с дизельными двигателями)
29	10	Отдельная система климат-контроля
30	3	PCM АКПП
31	10	Интеллектуальная зарядка аккумулятора
32	10	АКПП
33	10	Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33	10	Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34	10	Форсунки, катушки зажигания
35	10	ПКМ, клапаны, электромагнитные клапаны
36	10	PCM

Расположение блока предохранителей в салоне.Снятие и замена предохранителей

Таблица значений блока предохранителей в салоне:

№	Ампер	Описание предохранителя
100	10	Электронные модули (питание от замка зажигания)
101	20	Блок управления люком, сиденье водителя с электроприводом, блок управления в крыше (только для автомобилей со съемной крышей)
102	10	Регулятор обогревателя, рулевая колонка, сажевый фильтр, приемник дистанционного управления
103	10	Питание органов управления внешним освещением от аккумуляторной батареи
104	10	Система энергосбережения, плафоны внутреннего освещения
105	25	Обогрев заднего стекла
106	20
107	10	Питание аккумуляторной батареи комбинации приборов, бортовая диагностика
108	7,5	Дополнительные функции комбинации приборов (аудиосистема и навигационная система)
109	20	Прикуриватель, задняя электрическая розетка
110	10	Питание выключателя дневного освещения от генератора
111	15	Топливный насос (только бензиновые версии)
112	15	Аудиомодули (с батарейным питанием)
113	10	Дневные ходовые огни (габаритные огни)
114	10	Питание комбинации приборов от генератора, иммобилайзер двигателя
115	7,5	Питание органов управления внешним освещением от генератора
116	20	Противотуманные фары / фары
117	7,5	Фонарь освещения номерного знака
118	20	Дверной модуль (задний левый)
119	15	Дополнительная розетка в багажном отделении
119	25	Дополнительная розетка в багажном отделении (автомобили с буксирным модулем)
120	20	Дверной модуль (задний правый)
121	20	Подогрев передних сидений
122	10	Модуль подушки безопасности
123	7,5	Обогрев наружных зеркал заднего вида
124	7,5	Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125	7,5	Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126	20	Система бесключевого управления
127	25	Электростеклоподъемники
128	–	Не используется
129	20	Стеклоочиститель
130	–	Не используется
131	15	Стеклоочиститель заднего стекла
132	15	Стоп-сигналы
133	25	Реле центрального замка, модуль двери пассажира
134	20	Централизованная система запирания электрического модуля двери водителя
135	20	Подсветка при движении днем
136	15	Насос омывателя, подогрев форсунок омывателя
137	10	Громкоговоритель с резервным аккумулятором
138	10	Блок управления трансмиссией, педаль акселератора АКПП
139	10	Фара дальнего света правая
140	10	Дальний свет фары левый
141	10	Фонарь заднего хода, электрические зеркала заднего вида
142	15	Ближний свет (правая сторона)
143	15	Фара ближнего света (левая)

Видео-инструкция по замене предохранителей в салоне Форд Фокус 2 рестайлинг:

Большинство электрических цепей в автомобиле защищены предохранителями.Сильные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, расположенных в салоне под панелью приборов с правой стороны и в моторном отсеке рядом с аккумулятором.

Большинство предохранителей установлено в монтажном блоке предохранителей и реле, расположенном в салоне (рисунок ниже) под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) приведены в таблице.ниже.

Номера предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля

Назначение предохранителей и реле. установлен в монтажный блок в кабине
Номер предохранителя / реле (сила тока)	Цвет предохранителя
37 (10 А)	Красный	Дальняя левая фара
38 (10 А)	Красный	дальний свет правая фара
39 (20 А)	Желтый	Прикуриватель
40 (20 A)	Желтый	Электродвигатель люка вентиляции крыши
41 (20 A)	Желтый	Электрический модуль двери переднего пассажира
42 (7.5 A)	Коричневый	Зеркала с подогревом
43 (10 А)	Красный	Электронные модули (с батарейным питанием)
44 (10 А)	Красный	Разъем шины данных
45 (10 А)	Красный	Дневные ходовые огни (габаритные огни)
46 (10 А)	Красный	Приборная панель (питание от аккумулятора), центральный блок предохранителей
47 (15 А)	Синий	Омыватель лобового стекла, электрообогрев форсунок омывателя
48 (20 А)	Желтый	Ближний свет фар, дневные ходовые огни
49 (15 A)	Синий	Выключатель света (питание от аккумулятора)
50 (20 А)	Желтый	Стеклоочиститель
51 (15 А)	Синий	Топливный насос
52 (25 А)	Серый	Обогрев заднего стекла
53 (7.5 A)	Коричневый	Стояночный и габаритный свет слева
54 (7,5 A)	Коричневый	Габаритные и габаритные огни по правому борту
55 (20 А)	Желтый	Центральный замок, модуль электроники двери водителя
56 (20 А)	Желтый	Система без ключа
57 (10 А)	Красный	Датчик скорости разряда АКБ
58 (15 A)	Синий	Аудиомодули (с батарейным питанием)
59 (25 А)	Серый	Блок управления прицепом, электрическая розетка в багажном отделении
60 (15 А)	Синий	Ближний свет, правая фара
61 (15 А)	Синий	Левая фара ближний свет
62 (20 А)	Желтый	Электрорегулировка сиденья водителя
63 (25 А)	Серый	Электрические стеклоподъемники
64	–	Не используется
65 (10 А)	Красный	ЭБУ подушки безопасности
66 (7.5 A)	Коричневый	Выключатель освещения (питание от замка зажигания)
67 (10 А)	Красный	Панель приборов (питание от замка зажигания), иммобилайзер
68 (7,5 А)	Коричневый
69 (20 А)	Желтый	Противотуманные фары, противотуманные фары
70 (10 А)	Красный	Электронные модули (питание от замка зажигания)
71 (10 А)	Красный	Наружное освещение для дневного вождения
72	–	Не используется
73 (7.5 A)	Коричневый	Освещение номерного знака
74 (15 А)	Синий	Стоп-сигналы
75 (10 А)	Красный
76	–	Не используется
77 (25 А)	–	Реле центрального замка
78 (15 А)	Синий	Стеклоочиститель задней двери
79 (15 А)	Синий	Электро складывающиеся зеркала заднего вида
80 (10 А)	Красный	Таймер автоматического отключения внутреннего освещения
81 (20 А)	Желтый	Электронный блок правой задней двери
82 (20 А)	Желтый	Электронный блок задней левой двери
83 (10 А)	Красный	Аудиомодули
84 (10 А)	Красный	Фонари заднего хода, питание электрооборудования прицепа от замка зажигания (замка)
85	–	Не используется
86 (20 A)	Желтый	Передние сиденья с подогревом
К1	–	Реле обогрева заднего стекла (стекла задней двери) и наружных зеркал заднего вида
К4	–	Реле топливного насоса

Кроме того, предохранители, реле и предохранители расположены в монтажном блоке в моторном отсеке (рисунок ниже, крышка монтажного блока снята).В таблице 10.2 указано назначение установленных предохранителей

Количество предохранителей, плавких вставок и стрелок в монтажном блоке, расположенном в моторном отсеке

Назначение предохранителей и реле, установленных в монтажном блоке в моторный отсек
Номер предохранителя / реле (сила тока)	Цвет предохранителя	Назначение предохранителя / реле
1 (50 А)	Красный	Вентилятор охлаждения двигателя
2	–	Не используется
3 (60 А)	Желтый
4 (60 А)	Желтый	Центральный блок предохранителей, реле зажигания
5	–	Не используется
6	–	Не используется
7 (30 А)	Красный	Система
8 (20 А)	Синий	Система
9 (20 А)	Синий	Электронный блок управления двигателем
10 (30 А)	Красный	Вентилятор отопителя
11 (20 А)	Синий	Замок зажигания (замок), центральный замок
12 (40A)	Зеленый	Центральный блок предохранителей, реле зажигания
13 (20 А)	Синий	Стартер
14 (40A)	Зеленый	Лобовое стекло с подогревом
15	–	Не используется
16 (40 А)	Зеленый	Электрообогрев лобового стекла
19 (10 А)	Красный	Система ABS / ESP
20 (15 А)	Синий	Звуковой сигнал
21	–	Не используется
22	–	Не используется
23 (30 А)	Серый	Омыватель фар
24	–	Не используется
25 (10 А)	Красный	Центральный блок предохранителей, реле зажигания
26 (10 А)	Красный	АКПП
27 (10 А)	Красный	Кондиционер
28	–	Не используется
29 (10 А)	Красный	Дополнительные элементы панели приборов
30 (10 А)	Красный	Электронный блок управления двигателем
31 (10 А)	Красный	Система управления разрядом аккумулятора
32 (10 А)	Красный
33 (10 А)	Красный	Датчики концентрации кислорода
34 (10 А)	Красный	Форсунки, катушки зажигания
35 (10 А)	Красный	Система управления двигателем
36 (10 А)	Красный	Электронный блок управления двигателем
R1	–	Реле зарядки
R2	–	Реле стартера
R3	–	Реле кондиционера
R4	–	Реле зажигания
R5	–	Реле звукового сигнала
R6	–	Реле кондиционера
R7	–	Реле обогрева лобового стекла

Информация актуальна для Ford Focus 2 моделей 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 модельного года.

На любом автомобиле периодически возникают различные поломки и проблемы с электрооборудованием, и для их устранения в первую очередь необходимо проверить возможные обрывы и повреждения в электрической цепи. 2, как и в любой машине, в первую очередь нужно проверить, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а заменить их – дело довольно несложное.

Важно! При замене предохранителя на Форд Фокус 2 нужно учитывать не только его цвет, но и номинал.

[Скрыть]

Расположение и электрическая схема

В Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а другой – под капотом. Для замены любого предохранителя конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет никаких затруднений.

Блок-схема вытяжки

№	Ампер	Назначение предохранителей
1	40	Вентилятор охлаждения двигателя
2	80	Рулевое управление
3	60	EBP No.1
4	60	EBP № 1
5	80	Дополнительный отопитель
6	60	Свечи накаливания (только для автомобилей с дизельными двигателями)
7	30	Антиблокировочная система тормозов, насос системы динамической стабилизации
8	20	Антиблокировочная система тормозов, клапаны системы динамической стабилизации
9	20	Блок управления двигателем
10	30	Вентилятор Climatronic
11	20	Выключатель стартера и другие устройства
12	40	Реле электрического зажигания
13	20	Обмотка стартера
14	40	Обогрев правого переднего стекла
15	30	Реле вентилятора
16	40	Обогрев левого переднего стекла
17	30	Откатная крыша
18	30	Усилитель
19	10	Система АБС
20	15	Звуковой сигнал
21	20	Дополнительный отопитель
22	10	Усилитель руля
23	30	Омыватель фар
24	15	Дополнительный отопитель (для дизельных двигателей)
25	10	Зажигание
26	15	АКП
27	10	Муфта кондиционера – компрессор
28	10	(только для автомобилей с дизелем)
29	10	Климатроник раздельный
30	30	АКП
31	10	Зарядка аккумулятора
32	10	АКП
33	10	Датчики кислорода (только для автомобилей с двигателями на бензине)
34	10	Клапан воздушного охлаждения (для дизельных двигателей)

Блок-схема, расположенная в кабине

№	Ампер	Назначение предохранителей
100	10	Электрические модули
101	20	Люк, сдвижная крыша, органы управления сиденьем
102	10	Отопитель, руль, фильтр, пульт
103	10	Аккумуляторная батарея для наружного освещения
104	10	Экономия электроэнергии
105	25	Стекло с подогревом сзади
106	20	Бесключевое управление
107	10	Питание приборов от аккумуляторной батареи, бортовая диагностика
108	7,5	Аудиосистема и навигация
109	20	Прикуриватель, розетка
110	10	Выключатель дневного наружного освещения
111	15	Бензонасос
112	15	Аудиосистема (с батарейным питанием)
113	10	Габаритные огни
114	10	Иммобилайзер
115	7,5	Внешний свет от генератора
116	20	Противотуманные фары
117	7,5	Освещение номерного знака автомобиля
118	20	Электрооборудование задней левой двери
119	15	Электропитание багажного отсека
119	25	Электропитание багажного отделения (автомобили с системой буксировки прицепа)
120	20	Электрооборудование задней правой двери
121	20	перед
122	10	Подушки безопасности
123	7,5	Зеркала с электроподогревом
124	7,5	Размеры, ножки (левая)
125	7,5	Размеры, ножки (правая сторона)
126	20	Бесключевой доступ
127	25	Электрические стеклоподъемники
128		Не применимо
129	20	Очиститель передних стекол
130		Не применимо
131	15	Стеклоочиститель заднего стекла
132	25	Ноги
133	20	Системный замок
134	20	Централизованный замок замков
135	20	Подсветка при движении днем
136	15	Насос омывателя ветрового стекла
137	10	Аварийное питание на
138	10	Управление двигателем, акселератор АКПП
139	10	Левый дальний свет
140	10	Дальний свет правый
141	10	Фонарь заднего хода
142	15	Левый ближний свет
143	15	Ближний свет правый

Процесс снятия и замены

Замена предохранителя – это простой процесс, требующий небольшого количества инструментов.

Что вам потребуется

пинцет;
отвертка плоская;
новый предохранитель.

В моторном отсеке

Чтобы получить доступ к предохранителям, расположенным в моторном отсеке Ford Focus 2, необходимо открыть крышку капота. Блок расположен в удобном месте – справа от двигателя и представляет собой небольшой пластиковый ящик черного цвета.

Открыть можно обычной отверткой с плоской головкой, нужно просто убрать крышку.

Также обратите внимание, что на обратной стороне крышки есть схема предохранителей и пинцет, с помощью которых производится замена. Он понадобится вам при замене предохранителей в ящике под бардачком.

Под бардачком

Второй блок под бардачком на Ford Focus 2 тоже находится в удобном месте, и для доступа к нему нужно потянуть вниз, чтобы снять защитную полку.

Поворачивая замки, получаем доступ к блоку.Пинцет в этом устройстве не предусмотрен, а для замены предохранителей вам понадобится тот, который находится в моторном отсеке.

При замене предохранителя Ford Focus 2 первым делом необходимо выяснить номинал предохранителя, поскольку при его превышении он перегорит и цепь разомкнется.

Если вы решили переделать свой автомобиль, затронув электрическую схему, то предусмотрены свободные разъемы.

Светодиодные дневные ходовые огни Ford Focus (2008-2010)

Светодиодные дневные ходовые огни Ford Focus (2008-2010)
Одобрено TÜV!

подходит для Ford (2008-2010)

Предлагаемые нами дневные ходовые огни предназначены для автомобилей, специально изготовленных для Ford Focus (2008-2010).Дневные ходовые огни входят в оригинальные проемы крышек противотуманных фар. Крепление производится к уже имеющимся точкам крепления в переднем бампере. Если в вашем автомобиле нет серийных противотуманных фар, возможно, отверстия уже размечены и отверстие в переднем бампере нужно вырезать. Если отверстий нет, вы можете недорого купить такую крышку с соответствующими отверстиями у местного автомобильного дилера или через Интернет. Крепление дневных ходовых огней производится без сверления отверстий в уже имеющихся точках крепления.

Этот комплект для модернизации светодиодных дневных ходовых огней заменяет заводские противотуманные фары автомобиля Ford Focus , поставляемого на заводе. Из-за измененного луча света и другой проводки дневные ходовые огни нельзя использовать в качестве противотуманных фар.

Установка светодиодных дневных ходовых огней:

Дневные ходовые огни с очень высокой мощностью 18x белых светодиодов
Модуль управления светодиодом уже установлен
Светодиод с очень долгим сроком службы и очень высокой световой мощностью / белый глянцевый сигнальный свет – не сравним со светом оригинальных противотуманных фар
Простота установки благодаря специальным кронштейнам для автомобиля
Водонепроницаемый корпус
Дневные ходовые огни включаются при включении зажигания.Так что вы не можете забыть включить свет. Дневные ходовые огни автоматически выключаются при включении фар, соответственно свет тускнеет на 50%. В зависимости от выбранной модели:
С функцией затемнения / стояночного света: дневные ходовые огни затемняются на 50% до уровня стояночного света при включении фар
Без функции затемнения / стояночного света: дневные ходовые огни выключаются, когда фары включены.
Комплект состоит из 2х дневных ходовых огней (левый + правый)
Неизмеримо повышенное потребление энергии по сравнению с движением без огней
Потребление тока: 12 В = 3,4 Вт
Одобрено STVO / TÜV

Фигура:

Обратите внимание, на Ford Focus было установлено разных противотуманных фар .Наши дневные ходовые огни подходят только к стандартным противотуманным фарам с четырьмя точками крепления.

Объём поставки:

2 шт. Светодиодные фары дневного света 12 В с функцией затемнения / стояночного света или без нее, выберите желаемое исполнение
Крепежный материал + винты
Описание монтажа и подключения на немецком языке

ВНИМАНИЕ! Оборудован ли ваш автомобиль системой шины CAN?
Некоторые автомобили нового поколения теперь оснащены так называемой шиной CAN или шиной LIN.С низким постоянным испытательным током эти системы проверяют работу света, дисплея и указателей поворота. Чтобы не отображалось сообщение об ошибке при установке наших дневных ходовых огней, вам понадобится, помимо дневных ходовых огней, нагрузочный резистор, который подключается к соединительному кабелю противотуманных фар. Таким образом, вы можете безошибочно установить дневные ходовые огни. Нагрузочные резисторы вы найдете под описанием этого продукта или в разделе «Аксессуары для дневных ходовых огней». Для автомобилей без серийных противотуманных фар или без системы CAN-bus эти резисторы не нужны.

Правила приема:

Благодаря маркировке ECE, E11, R87 и RL допуск по всей Европе
Благодаря отметке E-proof на линзах изделие на 100% разрешено к уличному движению и одобрено
Никаких дополнительных записей в автомобильных документах не требуется
Только такие фары с маркировкой ECE-87 и RL на линзах разрешены к использованию в качестве дневных ходовых огней при уличном движении, все остальное – только боковые габаритные огни!
Благодаря отметкам на линзе нет лишних документов (например, протоколов испытаний и т. Д.) необходимо иметь при себе вместе с обычными автомобильными документами.

У вас есть возможность скачать инструкцию по монтажу в разделе «Дополнительная информация о продукте» под этим описанием!

Цветовая температура = 4500 Кельвинов, как у дневных ходовых огней AUDI!

Установка:
Этот монтажный комплект светодиодных дневных ходовых огней заменяет заводские противотуманные фары.Просто замените противотуманные фары на дневные ходовые огни (с монтажным материалом) и заново подсоедините кабели.

Подключение:
Встроенное реле управляет цепью освещения. Подключите фонари, как показано на схеме подключения (входит в комплект поставки). Дневные ходовые огни включаются автоматически при включении зажигания и выключении фар. Это не замена ламп ближнего света, используемых на рассвете или в темноте.Дневные ходовые огни автоматически выключаются или затемняются при включении фар, в зависимости от приобретенной версии! Пожалуйста, выберите нужный тип при заказе, хотите ли вы использовать функцию затемнения дневных ходовых огней / стояночного света!

Для автомобилей с ксеноновыми фарами необходимо подключить фару плюс от дневных ходовых огней к габаритным огням!

Отличия от других поставщиков:

Переоборудование дневных ходовых огней для конкретного автомобиля
Модуль управления уже установлен в корпус, поэтому для модуля управления не требуется дополнительная проводка
Имейте в виду, что наши дневные ходовые огни не устанавливаются, как в большинстве случаев, на / или под спойлер.Это похоже на все шоу и никуда не годится. Наши дневные ходовые огни не только улучшают внешний вид, но и повышают вашу безопасность в уличном движении и выглядят как «подтяжка лица» на вашем Ford.

Стоит знать:
Эти дневные ходовые огни не только улучшают оптику, но и повышают вашу безопасность при уличном движении. В течение многих лет международные организации и ассоциации выступают за использование света в дневное время.В некоторых странах это уже обязательно! Новая директива ЕС! С февраля 2011 года все новые автомобили должны быть оснащены дневными ходовыми огнями.
Есть много поставщиков светодиодных дневных ходовых огней. Пожалуйста, сравните все предложения перед покупкой. Более 25 лет мы производим, разрабатываем и продаем высококачественные аксессуары для грузовиков, фургонов, внедорожников, мобильных домов и легковых автомобилей. Доверьтесь нашему опыту. Мы – надежный и квалифицированный партнер в области аксессуаров.

Информация о производителе:

С 2002 года Euralight – это бренд, который разрабатывает и производит высококачественные фонари для автомобильной промышленности и известен далеко за пределами Европы. Ассортимент продукции Euralight включает, среди прочего, фары дальнего света и противотуманные фары из нержавеющей стали, соответствующие галогенные лампы, а также светодиодные дневные ходовые огни.

Меняем предохранитель прикуривателя своими руками.Не работает предохранитель прикуривателя Форд Фокус 2 рестайлинг прикуриватель

Многие водители легковых автомобилей Ford Focus 2 (Форд Фокус 2) используют гнездо прикуривателя не по прямому назначению, а как розетку, для подачи 12-вольтового питания, различных дополнительных устройств, начиная от видеомагнитофонов и заканчивая многим другим. мощные потребители тока, автомобильные пылесосы и компрессоры для накачивания шин.

Неправильное использование гнезда прикуривателя часто приводит к самой распространенной неисправности – перегоревшему предохранителю F109 (20 А, желтый), который защищает эту электрическую цепь.Это происходит в основном по двум причинам: либо произошло короткое замыкание в гнезде прикуривателя, либо дополнительное устройство, подключенное к гнезду прикуривателя, требует для своей работы большего тока, чем тот, на который рассчитан этот предохранитель.

Короткие замыкания в гнезде прикуривателя возникают из-за того, что многие водители не знают, что размеры (диаметр и глубина) гнезда прикуривателя не регламентируются стандартами. Это значит, что вилки дополнительных устройств будут отличаться диаметром и длиной.Поэтому перед приобретением дополнительного устройства нужно убедиться, что его вилка точно соответствует гнезду прикуривателя автомобиля Форд Фокус 2, а если он немного меньше по диаметру, то короткого замыкания не избежать.

Приобретая шинный насос и автомобильный пылесос, обязательно ознакомьтесь с техническими характеристиками этого товара. Вас должен заинтересовать пункт о максимальном (MAX) потребляемом токе. Если ток больше 20А, то приобретать его не нужно, так как при включении сгорит предохранитель F109.

Для замены перегоревшего предохранителя F109 необходимо сесть на переднее пассажирское сиденье и снять защитную полку, расположенную под бардачком. Затем поверните две защелки, фиксирующие монтажный блок. Затем осторожно потяните монтажный блок вниз. Найдите расположение предохранителя F109 (второй снизу в левом ряду), вам поможет инструкция по эксплуатации автомобиля Форд Фокус 2, где есть схема их расположения. Вытащить этот предохранитель вручную из гнезда вряд ли удастся, поэтому лучше воспользоваться плоскогубцами или круглогубцами.

Данное устройство давно прочно вошло в повседневную жизнь практически каждого водителя. Даже некурящие владельцы пользуются зажигалкой. В розетку подключаются различные устройства … Среди самых распространенных:

видеорегистратор для обнаружения движения;
зарядное устройство для телефона, ноутбука или планшета;
компрессор, накачивающий шины;
вентилятор, а также много других устройств.

Как снять прикуриватель своими руками с модели Форд Фокус 2, а затем отремонтировать устройство, рассказывается в статье.Устройство может выйти из строя из-за возраста, интенсивного или неправильного использования, что чревато массой неудобств.

Причины поломки прикуривателя Форд Фокус 2

Аппарат ломается в разных случаях. Следствием поломки прикуривателя на Форд Фокус является возраст автомобиля или неправильная работа устройства, при котором срабатывает предохранитель. Общие заболевания включают.

Перегорел предохранитель. В электрической цепи Ford Focus 1-3 должна быть определенная сила тока.Из-за одновременного подключения нескольких устройств через разветвитель прикуривателя или мощный компрессор показатель выходит за рамки. После этого самое слабое место цепи – запал. Надо добраться до монтажного блока и поменять прикуриватель. Предстайлинговый FF2 получил предохранитель на 20 ампер под номером 39. После рестайлинга название детали изменилось. Номер предохранителя 109.
Обрыв проводки. При солидном возрасте автомобиля Форд Фокус или из-за неграмотных манипуляций с электриком провода прикуривателя могут закоротить и перегореть, либо может произойти обрыв по самой цепи.Перегорел предохранитель. Данную поломку следует диагностировать с помощью мультитестера. Провода подходят к кольцу прикуривателя за сопротивлением.
Поломка ТЭНа на Форд Фокус. Конструкция устройства проста. Внутри металлического картриджа находится нихромовая спираль, способная нагреваться. Картридж вставляется в гнездо прикуривателя, расположенное в разных местах салона. При нажатии на ручку контакты замыкаются, в результате чего спираль начинает нагреваться.После того, как нагрев достигнет максимальной точки, срабатывает тепловое реле, и устройство возвращается в исходное положение. При частом использовании катушка прикуривателя и перегорает предохранитель. Эта проблема решается заменой детали на новую.
Плохой контакт. С возрастом на усиках прибора могут появиться оксиды или следы коррозии. Если перестал работать прикуриватель модели Форд Фокус 2, то сначала необходимо извлечь металлический картридж и проверить его контакты на наличие оксидов.Рекомендуется очистить точки контакта. Перед проведением процедуры рекомендуется снять минусовую клемму с аккумуляторной батареи. Это отключит зажигание, исключит возможность короткого замыкания в цепи.
Поломка подсветки на Форд Фокус. Вокруг самого разъема светится лампа, помогающая найти в темноте гнездо прикуривателя. С возрастом выгорает. Для устранения поломки нужно снять подсветку и заменить лампу на новую.

Где находится предохранитель прикуривателя на Форде Фокус 2

Наиболее частая поломка – выгорание защитного элемента. Происходит это из-за превышения тока в цепи при подключении к розетке прикуривателя одного или нескольких мощных устройств. После поломки потребуется замена предохранителя. Для этого нужно добраться до монтажного блока Форд Фокус.

Снимите декоративную полку под вещевым ящиком, потянув ее вниз.
Прокручиваем две защелки крепления монтажного блока по часовой стрелке.
Вытаскиваем ящик на себя. Внутри находится нужный нам предохранитель прикуривателя, различные реле, а также пинцет, которым удобно вытаскивать детали.
Внутри находим нужный нам элемент. Необходимо помнить, что предохранитель прикуривателя на достайлинговом Форд Фокус имеет номер 109 (см. Фото). После рестайлинга обратите внимание на № 39. Допускается установка только предохранителя, выдерживающего ток до 20 ампер.
Сборка производится в порядке, обратном разборке.

Проверить проводку и контакты

Иногда устройство перестает работать из-за обрыва цепи или появления оксидов. Первым делом снимаем прикуриватель Форд Фокус, осматриваем контакты на предмет окисления, обрабатываем и сгибаем их для лучшей фиксации в разъеме. После этого необходимо проверить работоспособность устройства.

Если это не помогает, то следует отремонтировать проводку прикуривателя.Здесь вам понадобится тестер, чтобы проверить его целостность. Схема подключения на Форд Фокус устроена следующим образом – к устройству идут три провода.

Черный, минус. Он припаян к самой металлической трубке. Другой конец провода – это земля, подключенная к кузову автомобиля.
Красный. Плюс отвечает за нагрев металлической спирали.
Желтый. Лампа фильтра подсветки. Плюс. Оба провода идут к аккумулятору.

Переводим мультитестер в режим сопротивления, а потом вызываем целостность проводки.При отсутствии контакта ищем обрыв и паяем концы паяльной лампой.

Не работает прикуриватель Форд Фокус 3

Причины выхода из строя устройства на FF3 аналогичны другим, описанным ранее. Во многих случаях потребуется заменить прикуриватель и предохранитель. На рынке продаются разные варианты запчастей от китайских концернов. При покупке необходимо выбирать оригинальные запчасти … Дополнительно нужно обратить внимание на упаковку – она должна быть аккуратной, а внутри находится сертификат соответствия стандартам.

Дешевые китайские аналоги на Форд Фокус изготовлены из некачественных материалов и могут сгореть в первые недели после замены прикуривателя. Особенно при подключении разветвителя, позволяющего использовать несколько устройств одновременно. Цена на качественную запчасть колеблется в пределах 300-900 рублей.

Удаление прикуривателя в Ford Focus 1

Вы можете отремонтировать прибор самостоятельно. Достаточно знать, как снять устройство:

Открываем капот, снимаем минусовую клемму АКБ.
Вытаскиваем цилиндр автомобильного прикуривателя.
Загибаем две зеленые защелки внутрь гнезда.
Засунув палец внутрь и поддев кружок отверткой, вытаскиваем цилиндр.
Отсоедините соединительный штекер.
Вытаскиваем зеленое кольцо подсветки.
Перед сборкой отогните гнутый металл назад.
Вставьте кольцо подсветки. Важно, чтобы пластиковая выемка вошла в паз на панели.
Устанавливаем сам автомобильный прикуриватель, предварительно подключив его к сети.

Подробное видео по замене устройства с пошаговой инструкцией представлено ниже.

Замена прикуривателя на FF2

Автомобиль второго поколения имеет свои особенности ремонта.

Выключите зажигание, откройте капот и снимите минус с АКБ.
На стороне пассажира есть небольшая заглушка.Откручиваем саморез, после этого можно рукой дотянуться до прикуривателя с тыльной стороны.
Загибаем стопор внутрь металлического тоннеля, после чего аккуратно, без применения грубой силы вытаскиваем.
Отсоедините шнур питания.
Вытаскиваем кольцо подсветки.

Есть второй способ. Весь блок пепельницы можно снять, просто сняв накладку рычага переключения передач под подлокотником. Подробная инструкция по замене прикуривателя на примере рестайлингового Форд Фокус 2 представлена в видео.

Вероятность ремонта

Иногда замена не требуется. В некоторых ситуациях ремонт можно сделать самостоятельно. Внутри самого прикуривателя Ford Focus находится небольшая слюдяная пластинка. Это полупроводник, который часто выходит из строя. Его надо удалить. После этого стоит собрать устройство, а затем проверить исправность.

Часто нужно просто обработать окисленные контакты или припаять незакрепленные провода.

Дополнительный прикуриватель в багажник Ford Focus 2

Многие водители устанавливают вторую розетку внутри автомобиля.Это увеличит количество потенциально подключенных устройств. Но нужно помнить, что электрическая система будет испытывать большие нагрузки и может перегореть предохранитель. Поэтому важно правильно подключить все провода.

Необходимо вставить новый разъем через предохранитель во избежание оплавления проводов. Вам нужно будет вырезать отдельное отверстие в салоне или багажнике. Альтернативой этому методу является покупка разветвителя, который подключается к стандартному разъему. Ниже представлена инструкция по установке прикуривателя на примере рестайлинга Ford Focus 2.

Находим подходящее место внутри багажника или в салоне.
Вырезаем отверстие нужного размера.
Натягиваем провода, пропуская их через предохранитель.
Спаяем их вместе, согласно схеме подключения.
Собираем устройство.

В автомобиле многие силовые цепи оборудования защищены предохранителем (Fuse). Мощные потребители подключаются к бортовой сети автомобиля через реле. Если возникают проблемы с электрооборудованием, сначала проверяют печатную плату и реле.В статье рассмотрены предохранители Форд Фокус 2: назначение, расположение, дана инструкция по замене монтажного блока и каждый элемент.

[Скрыть]

Расположение, назначение и схема подключения

ПП и реле размещены в специальных блоках, называемых сборочными. У Ford Focus их два. Один находится в кабине автомобиля. Для удобства он располагался под перчаточным ящиком, а второй – в моторном отсеке недалеко от аккумулятора (видео Эдуарда Канцурова).

Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому их назначение нужно разбирать отдельно. В Ford Focus 2 dorestyle используются плоские вставные предохранители среднего размера, их еще называют ножевыми. На торце указан номинал предохранителя – максимально возможный ток.

Если сила тока превышает допустимую, внутри плавится металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.

Цвет печатной платы определяет номинал.

PP декодирование от F1 до F36:

Номер	Номинал, A	Назначение
1	40	Вентилятор охлаждения блока питания
2	80	Усилитель руля
3	60	Салонный блок ПП и реле
4	60	Салонный блок ПП и реле
5	80	Кондиционер, дополнительный отопитель
6	60	Свечи зажигания дизельные
7	30	Насос АБС в гидроблоке
8	20	Клапаны АБС в гидроблоке
9	20	Блок управления трансмиссией
10	30	Электродвигатель печного вентилятора
11	20	Выключатель стартера
12	40	Электрическое реле зажигания
13	20	Обмотка на спусковой крючок
14	40	Правый обогрев лобового стекла
15	30	Реле вентилятора охлаждения
16	40	Лобовое стекло с подогревом
17	30	Управление складной крышей
18	30	Усилитель мощности
19	10	Управление системой АБС
20	15	Звуковой сигнал
21	20	Резервный нагреватель
22	10	Гидроусилитель руля
23	30	Насос омывателя фар
24	15	Дополнительный отопитель для автомобилей с дизелем
25	10	Реле зажигания
26	10	АКПП
27	10	Муфта компрессора кондиционера
28	10	Заглушка дизеля
29	10	Климат-контроль
30	30	АКПП
31	10	Зарядка аккумулятора
32	10	АКПП
33	10	Датчики кислорода для бензиновых двигателей
34	10	Модуль зажигания, форсунки
35	10	RSM, клапаны
36	10	PMC

Описание назначения реле Ford Focus 2:

Обозначение	Назначение
R1	Включение запрета пуска (для некоторых моделей)
R2	Звуковой сигнал
R3	Фонари задние (для некоторых моделей)
R5	Система рециркуляции ОГ (для бензиновых двигателей), подогреватель топлива (для дизельных двигателей)
R6	Основная
R7	Лобовое стекло с подогревом
R8	Зажигание
R9	Омыватели фар
R10	Вентилятор отопителя
R11	Компрессор кондиционера
R12	Свечи накаливания (дизель), мотор вентилятора охлаждения
R13	Стартер
R14	Вентилятор и мотор вентилятора

Расшифровка блока питания в салоне на дорестайлинг Форд Фокус 2:

Номер	Номинал, А	Назначение
37	10	Лампа дальнего света левая
38	10	Фара дальнего света правая
39	20	Предохранитель прикуривателя
40	20	Электродвигатель люка
41	20	Электроуправление передней двери пассажира
42	7,5	Зеркала с подогревом
43	10	Электрические модули
44	10	Блок канала связи
45	10	ДХО, габаритные огни
46	10	Панель приборов, центральный блок ПП
47	15	Насос, форсунки омывателя стекла
48	20	Ближний свет наружного освещения для движения в светлое время суток
49	15
50	20	Стеклоочиститель
51	15	Бензонасос
52	25	Стекло заднее с подогревом
53	7,5	Стоп-сигнал, размеры слева
54	7,5	Стоп-сигнал, размеры справа
55	20	Электроуправление двери водителя, центральный замок
56	20	Система комиссий Кеу
57	10	Привод складывания наружных зеркал заднего вида или датчик контроля заряда аккумулятора
58	15	Управление музыкальной системой
59	20	Блок управления электрооборудованием прицепа
60	15	Левая лампа ближнего света
61	15	Фара ближнего света правая
62	20	Электропривод регулировки сиденья водителя
63	25	Стеклоподъемники электрические
64	–	–
65	10	Управление подушкой безопасности
66	7,5	Выключатель освещения
67	10	Панель приборов
68	7,5	Дополнительные компоненты прибора
69	20	Противотуманные фары
70	10	Электрические модули
71	10	Наружное освещение при движении днем
72	–	–
73	7,5	Подсветка номера
74	15	Стоп-сигналы
75	10	Управление двигателем
76	–	–
77	25	центральный замок
78	15	Стеклоочиститель задний
79	15	Розетка в багажнике
80	10	Таймер выключения внутреннего освещения
81	20	Управление задней правой дверью
82	20	Орган управления задней левой дверью
83	10	Управление аудиосистемой
84	10	Электропитание, фонари заднего хода
85	10	Электрический модуль системы охлаждения
86	20	Электрический подогрев передних сидений

Схема ПП Ford Focus 2 рестайлинг

Расшифровка назначения ПП в автосалоне Ford Focus:

Номер	Номинал, А	Назначение
100	10	Электрические модули
101	20	Блок управления люка электровентиляции водительского сиденья кровельного привода
102	10	Контроллер подогревателя, приемник ДУ, рулевая колонка, фильтр для твердых продуктов после сгорания дизельного топлива
103	10	Питание элементов управления наружным освещением от аккумуляторной батареи
104	10	Система энергосбережения, внутреннее освещение
105	25	Управление обогревом заднего стекла
6	20	Система управления без ключа
107	10	Панель приборов с питанием от аккумулятора, диагностика бортовой сети
108	7,5	Дополнительные элементы панели приборов
109	20	Прикуриватель
110	10	Блок питания внешнего выключателя света
111	15	Бензонасос
112	15	Блок управления аудиосистемой
113	10	Дневные ходовые огни (габаритные огни)
114	10	Питание панели приборов от блока питания генератора
115	7,5	Питание элементов управления внешним освещением от генераторной установки
116	20	Противотуманные фары, фары
117	7,5	Подсветка номера
118	20	Орган управления задней левой дверью
119	15	Дополнительная розетка в багажнике
119	25	Дополнительная розетка в багажнике (органы управления буксировкой)
120	20	Управление задней правой дверью
121	20	Обогрев передних сидений
122	10	Управление подушкой безопасности
123	7,5	Обогрев наружных зеркал заднего вида
124	7,5	Фонари габаритов, стоп-сигналы с левой стороны автомобиля
125	7,5	Габаритные размеры, стоп-сигналы по правому борту машины
126	20	Система бесключевого управления
127	25	Стеклоподъемники электрические
128	–	Резерв
129	20	Стеклоочиститель
130	–	Резерв
131	15	Очиститель заднего стекла
132	15	Стоп-сигналы
133	25	Управление дверью пассажира, реле системы запирания
134	20	Замок двери, блок управления электрооборудованием двери водителя
135	20	Подсветка при движении днем
136	15	Форсунки, насос омывателя стекла
137	10	Динамик с резервным аккумулятором
138	10	Блок управления двигателем, педаль газа АКПП
139	10	Правый светильник дальнего света
140	10	Фара дальнего света левая
141	10	Электропривод зеркал заднего вида, фонарь заднего хода
142	15	Правая фара ближнего света
143	15	Левая фара ближнего света

Инструкция по снятию и замене блока питания своими руками

Замена блока питания выполняется редко; требуется замена отдельных предохранителей или реле, которые могут перегореть.При неисправностях электрооборудования в первую очередь проверяют плату и реле. Перегоревшие элементы заменены на новые.

Инструменты и материалы

Для замены печатной платы не требуются специальные инструменты; на крышке монтажного блока есть пинцет, с помощью которого элементы снимаются. Если пинцета нет в наличии, вы можете удалить детали вручную.

Выбирая предохранители для замены, следует обращать внимание на их номинал.Установите новые элементы с такими же характеристиками. Если PP не соответствует номиналу, он сгорит и навсегда разомкнет цепь. В худшем случае включенный в сеть электроприбор сгорит или произойдет возгорание.

Нельзя устанавливать перемычки вместо ПП, это может привести к повреждению электрооборудования или даже возгоранию.

Этапы

Процесс снятия и замены блока питания прост и отличается расположением блока питания.

Если он находится под капотом, то выполняются следующие действия:

Для доступа к монтажному блоку необходимо поднять капот. Блок питания расположен справа от мотора и представляет собой небольшую пластиковую коробку черного цвета.
Крышка легко снимается, например, с помощью плоской отвертки. Вам просто нужно поддеть крышку с одной стороны.
На внутренней стороне крышки есть пинцет и разводка печатной платы.
Пинцетом вынимаем предохранитель из гнезда.На его место устанавливается новый элемент.
Далее закрывается крышка блока и капот.

Фотогалерея

Фото 1. Расположение БП в моторном отсеке Фото 2. Расположение БП в салоне

Для замены ПП в БП кабины необходимо выполнить следующие действия:

Сначала снимите защитную полку. Для этого нужно его потянуть вниз.
Затем нужно открутить две защелки БП, повернув их против часовой стрелки и потянув вниз.
Чтобы упростить замену ПП, блок можно немного потянуть вперед и переместить в другие пазы в скобах, на которых он держится.
Замена ПП производится так же, как и в БП под капотом.

Если хотите сделать самому, в монтажном блоке есть свободные разъемы.

Заключение

Предохранители и реле предназначены для защиты электрооборудования от скачков напряжения. Каждый элемент отвечает за определенный участок цепочки.Поэтому при возникновении проблем, связанных с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

Любой автолюбитель может заменить ПП. Чаще всего перегорает предохранитель прикуривателя в автомобиле. Для устранения проблемы достаточно знать, где расположены ПП на Форд Фокус 2, и не возникнет проблем с тем, как поменять предохранитель прикуривателя или бензонасоса.

Данная модель автомобиля очень распространена, второе поколение «Фокусов» выпускалось в период с 2004 по 2011 годы.Несмотря на надежность марки, у любого автомобиля рано или поздно возникают проблемы, связанные с электрикой, приборами и оборудованием. Если вы купили подержанный автомобиль, вы не знаете, что с ним делал предыдущий владелец, поэтому перед эксплуатацией стоит проверить все предохранители и реле Ford Focus 2. Поэтому в процессе эксплуатации обнаруживаются дефекты, недостающие контакты и прочие неприятные сюрпризы. может появиться.

У нового Форд Фокус 2 тоже могут быть проблемы с электрикой, а со временем некачественная пайка, окисление контактов и т. Д., дает о себе знать. Чтобы разобраться со всеми возможными проблемами, нужно быть во всеоружии.

Блок предохранителей в салоне Ford Focus 2

Нумерация предохранителей различается на моделях с 2007 по 2011 год и с 2004 по 2007 год. С 2007 года нумерация блока идет от 100 до номера предохранителя, а в моделях до 2007 года Номера предохранителей начинаются с F37.

Предохранители и реле на Ford Focus 2 расположены в блоке, под панелью приборов справа, на стороне пассажира под бардачком.Чтобы вытащить из него какой-либо предохранитель, удобно использовать пинцет.

Блок предохранителей в кабине моделей до 2007 г. :	Блок предохранителей в салоне в моделях после 2007 г. :

Для каждого предохранителя ниже указаны старые и новые серийные номера.
Первое число – для новых моделей (начиная с 2007 г.), второе число в скобках – для более старых моделей до 2007 г.Далее следует номинальная сила тока, описание и возможные решения связанных проблем.

F100 (F70), 10А – питание электронных модулей от замка зажигания .

F101 (F40), 20А – люк с электроприводом, подогрев водительского сиденья, крыша с электроприводом (для съемной) .
Если люк перестает открываться, проверьте температуру окружающей среды. При минусовых температурах он мог просто замерзнуть. В этом случае прогрейте его, загнав в теплый гараж или отапливаемый бокс.В худшем случае может выйти из строя сам механизм открытия / закрытия люка. Чтобы добраться до него, нужно снять обшивку крыши. Убедитесь, что стекло нигде не кусается, что тросы и шестерни не повреждены.

F102 (F43), 10А – регулятор печки, рулевая колонка, фильтр солярки, приемник ДУ .
Если ваша печка перестает работать только в определенных положениях – в последнем, 4-м положении работает, а в первом – нет, то дело в резисторе (дополнительное сопротивление).Для замены резистора нужно снять педальный узел, чтобы добраться до места его установки, отсоединить разъем, открутить болты и достать сгоревший резистор, после чего на его место установить рабочий. Цена резистора в пределах 1000 руб.

Если печка не работает ни в одном из положений, проверьте реле R10 в блоке под капотом, уровень охлаждающей жидкости, исправность ручки переключателя режимов отопителя, а также ее контактов. Мотор печки тоже мог сгореть.Чтобы поменять его и добраться до отопителя, нужно снять приборную панель … Сделать это можно, не снимая панель, проявив некоторый опыт и ловкость.

F103 (F49), 10А – управление внешним освещением, питание от аккумулятора .

F104 (F80), 10А – система энергосбережения, внутреннее освещение .

F105 (F52), 25А – обогрев заднего стекла .
Если обогрев заднего стекла не включается, это может быть из-за обрыва резьбы. нагревательные элементы … Осмотрите их визуально и, если есть поломки, замените на новые или приклейте. Можно приклеить клеем с серебром, цена такого клея около 300 рублей.

F106 (F41), 20А – система управления без ключа .

F108 (F68), 7.5A – аудиосистема, магнитола, GPS навигация .

F109 (F39), 20А – прикуриватель, розетка 12 В в центральном подлокотнике или сзади .

F110 (F71), 10А – наружный свет, дневные ходовые огни .

F111 (F51), 15A – топливный насос бензинового двигателя .
Если двигатель не запускается и в него не поступает бензин, то дело может быть в этом предохранителе и реле R19. При включении зажигания можно на слух определить, включена ли помпа.

Если до поломки случился сильный удар или авария, то скорее всего сработал аварийный выключатель подачи топлива. Находится под обшивкой порога водительской двери спереди. Проверьте его работоспособность, замкнув накоротко контакты в разъеме напрямую. Если в этом случае насос запускается, замените выключатель.

F112 (F58), 15А – аудиосистема, магнитола, телефон .
См. Информацию о F8.

F113 (F45), 10А – габаритный свет, габаритные огни, габаритный свет .

Чтобы обезопасить себя от кражи, измените порядок проводов в диагностическом разъеме и сделайте переходник, который не забудьте взять с собой в автосервис и к дилеру. Не лишним будет установить автомобильный маяк для определения местонахождения автомобиля в случае угона.

F115 (F66), 7,5А – управление внешним светом (питание от генератора) .

F116 (F69), 20A – противотуманные фары, задний противотуманный фонарь .
Если не работают передние «противотуманные фары», проверьте наличие напряжения на контактах их разъемов, контакте массы, самих лампах в фарах, а также переключателе на панели приборов.

F117 (F73), 7,5А – лампы освещения номерного знака .

F118 (F82), 20А – модуль задней левой двери .

F119 (F59), 15А / 25А – розетка 12В багажного отделения / розетка тягово-сцепного устройства .

F120 (F81), 20A – модуль задней правой двери .

Если проблема не решается, лучше обратиться в автосервис. При необходимости замените подушки новыми.

F126 (F56), 20А – система доступа без ключа .

Если не работает какой-то один стеклоподъемник, возможно дело в механизме, разберите обшивку двери, проверьте исправность шестерен и механизма, отсутствие заклинивания.
Если стекло перемещается на небольшое расстояние и останавливается при нажатии кнопки вверх или вниз, скорее всего, сработает защита от защемления. Какой-то механизм в двери может заклинивать, или стекло может задеть уплотнитель.

F128 (F64), 20А – резерв .

F130 (F76), 7,5А – в новых не используется, в старых до 2007 года – полноприводный модуль .

F131 (F78), 15A – задний дворник .
Если задний дворник не работает, включите выключатель в салоне и проверьте напряжение на разъеме. Если нет напряжения, дело в проводке или переключателе. Если напряжение присутствует, снимите и разберите двигатель. Проверить его работу и исправность механизма, валов. Возможно, в них попала вода, грязь или посторонние предметы. Обнаружив причину поломки, очистите весь механизм и снова соберите его.

F132 (F74), 15А – стоп-сигналы .
Если стоп-сигналы не работают (их нет), дело может быть в переключателе (лягушке), который находится в педальном блоке, а также в проводке, идущей от этого переключателя. Также проверьте лампы.

F135 (F48), 20А – подсветка в светлое время суток .

F137 (F57), 10А – звуковой сигнал сирены автономной сигнализации, электропривод складывания боковых зеркал .

F139 (F38), 10А – дальний свет в правой фаре .

F141 (F84), 10А – фонарь заднего хода, электрорегулировка боковых зеркал, задний дворник .
Если у вас выключен фонарь заднего хода, проверьте лампочку и контакты в разъеме.В противном случае дело в датчике задней передачи, который мог выйти из строя, находящемся на коробке передач. Добраться до него можно из-под капота, сняв воздушный фильтр … Откручивается ключом на 22. Замените датчик новым.
Если задний дворник не работает, см. Также информацию о F131.

Блок в моторном отсеке

Большинство реле и некоторые предохранители также расположены в монтажном блоке под капотом автомобиля.

Предохранители под капотом

F1, 40A – вентилятор охлаждения радиатора .
Если охлаждающий вентилятор не включается, возможно, охлаждающая жидкость просто не нагревается до нужной температуры. Проверить ее уровень в расширительном бачке … При необходимости долить. Вентилятор обычно включается при температуре охлаждающей жидкости около 100 градусов. Также это могло быть связано с работой термостата.

F2, 80A – гидроусилитель руля .

Если у вас перестал работать гидроусилитель руля, рулевое колесо начало сильно крутиться, с трудом сначала проверьте уровень жидкости в бачке гидроусилителя руля. Если уровень низкий или его нет, скорее всего, есть утечка в каком-то шланге или его соединениях. Для проверки долейте жидкость до нормального уровня (заливали специальной жидкостью для гидросистем, не путайте с тормозом, иначе выйдет из строя насос гидроусилителя), поверните руль в разные стороны, при этом попросите кого-нибудь посмотреть на шланги под капот, идущий от бачка гидроусилителя руля.

Если вы проводите диагностику самостоятельно, поверните рулевое колесо в крайнее положение и осмотрите все шланги на предмет утечек или следов жидкости. Замените изношенный шланг новым. Также осмотрите сам насос гидроусилителя руля, вы можете обнаружить утечки на соединениях штуцеров.
Если руль крутится только на холостом ходу, а на оборотах выше 1000 он начинает легко крутиться, скорее всего дело в натяжении ремня или в насосе гидроусилителя руля. Неисправный насос можно отремонтировать или заменить на новый.

F3, 60A – блок предохранителей кабины .
F4, 60A – блок предохранителей кабины .

F5, 80A – кондиционер, климат контроль .

Если при работе кондиционера температура воздуха недостаточно низкая для охлаждения, скорее всего, в системе недостаточно фреона. Проверить давление и заполнить систему фреоном. Чтобы найти причину и устранить ее, лучше всего обратиться на диагностическую станцию или в автосервис.

F6, 60A – резерв .

F7, 30A – Гидравлический насос ABS .

F8, 20A – клапаны ABS .

F9, 20А – обмотка и контакты главного реле .

F10, 30A – мотор вентилятора печки .
Если печь не работает, см. Информацию по F102.

F11, 20A – выключатель зажигания .

F12, 40A – цепь реле зажигания .

F13, 20А – стартер .
Если двигатель не запускается при повороте ключа и не слышен звук стартера, скорее всего, у вас разрядился аккумулятор. Зарядите его или замените новым.Также проверьте выключатель зажигания, контактную группу и проводку. Другое дело может быть в реле втягивающего, бендиксе и плохих контактах.

F14, 40А – ТЭН лобового стекла справа .

F15, 30А – реле вентилятора охлаждения радиатора .
См. Информацию о F1.

F16, 40A – элемент обогрева лобового стекла левый .

F17, 30A – резерв .
F18 – резерв .

F19, 10A – блок управления антиблокировочной системой ABS .

F21, 20А – дополнительный отопитель, отопитель .

Реле под капотом

Помимо силовых предохранителей под капотом, в монтажном блоке расположены реле главных цепей автомобиля.

Внешне при осмотре предохранитель может выглядеть целым, но на самом деле при установке в монтажный блок он не работает. Даже неразрывность снятого предохранителя с тестером может свидетельствовать о том, что он исправен, однако с микротрещинами его работа будет не в порядке. Поэтому желательно сразу поменять проблемные предохранители на заведомо новые и исправные.Это сбережет ваши нервы и поможет быстрее найти причину.

Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

* Если есть.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в моторном отсеке Ford focus 2

* Если есть.

2.… и сдвиньте монтажный блок вниз.

Предупреждение
Не заменяйте предохранители перемычками или предохранителями с другой силой тока или самодельными перемычками, так как это может повредить электрические приборы и даже вызвать пожар.

5. С помощью специального пластикового пинцета извлеките новый предохранитель.

7. Чтобы получить доступ к предохранителям и реле монтажного блока под капотом, потяните за рычаг на задней стороне блока и поднимите крышку.

Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей

Настроенный бампер Форд Фокус 2. Сколько стоит тюнинг Форд Фокус? Тюнинг Форд Фокус: технические доработки

Если кому и удается время от времени удивлять автомобильный мир, так это старику Форду.Количество его гениальных находок и посредственных неудач, произошедших за сто десять лет непрерывного производства автомобилей, зашкаливает. К чести компании стоит отметить: неудачи случаются в десять раз реже, чем победы.

Одним из кардинальных успехов стало решение о выпуске автомобиля Ford Focus. Модель – в любой ее модификации – пользуется огромной популярностью в России и в мире. Заметив желание покупателя придать серийному Ford Focus черты ярко выраженной индивидуальности, производитель выпустил второе, улучшенное поколение автомобиля.

Пользователи относятся к Ford Focus 2 как к автомобилю, который очень хорошо подходит для тюнинга. Практически все необходимое для тюнинга Ford Focus 2 сегодня можно найти и заказать в Интернете. Авторитетное мнение: Ford Focus 2 – идеальный тюнинг-приемник и легко ему поддается.

Двигатель Ford Focus 2 : наращивание мышечной массы

Одним из вариантов тюнинга двигателя может стать его трансформация из атмосферного в наддувный.Конечно, можно просто сразу приобрести Ford Focus ST, уже оснащенный на заводе 225-сильным агрегатом. Но стоит учесть, что DIY tuning , придаст вашему автомобилю особой индивидуальности.

Во многих интернет-магазинах без труда можно купить комплект, необходимый для установки. Помимо самой турбины, которая представлена в нескольких вариантах, в нее входят комплект форсунок и передний интеркулер.

Пример удачной комплектации – турбина Garrett GT28 RS, укомплектованная электроникой HKS и предохранительным клапаном HKS SSQV.При этом стандартные топливные форсунки рекомендуется заменить на стандартные от Saab. Предварительные расчеты показывают, что после модернизации двигатель станет 230 л.с.

Как известно, турбонаддув добавляет силы за счет увеличения концентрации кислорода в камере сгорания. В этом случае меняется температурный режим, и поршневые и клапанные группы вынуждены выдерживать повышенные нагрузки. Замена родной поршневой группы на тюнинговую, установка клапанов с большим диаметром тарелок в такой ситуации вовсе не будут лишними.

Впускная система модернизирована за счет установки дроссельной заслонки диаметром 60 мм и ресивера Cosworth. Несмотря на то, что ресивер рассчитан на двигатель 2.3, его работа на двухлитровом двигателе с турбонаддувом вполне корректна.

Замена распредвала помогает двигателю дышать легче. Выбор распредвала зависит от ожидаемого эффекта. С распределительным валом с большим эксцентриситетом кулачка и большим перекрытием можно добиться хорошего увеличения мощности. Однако это будет ощущаться только на высоких оборотах.Чтобы улучшить реакцию дроссельной заслонки и устранить провалы тяги на низких оборотах, следует использовать распределительный вал с крутящим моментом.

Такого вида тюнинг Ford Focus 2 своими руками Добиться непросто, но величие поставленных целей оправдывает объем затраченных средств.

Замена воздушного фильтра K&N на красивый и эффективный AEM (нулевое сопротивление) завершит сложные преобразования. Не бойтесь сказок о бесполезности «нулей»: это устройство относится к новому поколению фильтров сухого типа с возможностью задерживать частицы размером до 1 микрона.

Чип-тюнинг вашего Ford Focus 2

В каждом современном автомобиле есть «мозговой центр», отвечающий за впрыск топлива, установку угла опережения зажигания, поддержание оптимальных оборотов двигателя и многое другое. Стандартно все настройки программы выставляются производителем по принципу «золотой середины», что дает возможность автовладельцу увеличить мощность и крутящий момент двигателя путем перепрошивки «мозгов», а для компании снять ограничение скорости и скорости.

Основным преимуществом данного вида тюнинга перед другими является отсутствие механических помех в работе двигателя, чего довольно часто (и не без оснований) опасаются многие автовладельцы.

Самый эффективный чип-тюнинг на двигателях с турбонаддувом. По разным оценкам мощность двигателя после такой операции гарантированно возрастет от 5%, а по рассказам – даже на 30%, в зависимости от удачности выбора прошивки и романтичности оценщика.

«Колеса тоже не стоят: стучат, крутятся, шумят»

Во времена Шуберта такие колеса могли быть источником вдохновения для поэтов. Наша цель сделать своими руками такой тюнинговый Ford Focus 2 , чтобы даже королевские экипажи позавидовали. Таким образом, оригинальные легкосплавные диски станут неотъемлемой частью индивидуальности нашего автомобиля.

Как известно, производство литых, кованых и сборных легкосплавных дисков осуществляется с соблюдением высокой точности изделий.Соответственно, балансировка колес такими дисками требует меньших усилий. Использование высококачественных колес снижает износ рулевого механизма и подшипников.

Небольшой вес отдельных моделей легкосплавных дисков снижает инерцию колес, что улучшает управляемость автомобиля, добавляет динамики ускорению и облегчает торможение. Тюнинг Форд Фокус 2 лучше всего производить с 18-дюймовым литьем. Если одновременно с заменой колесных дисков уменьшить клиренс автомобиля, автомобиль приобретет вид спортивного автомобиля.

Постарайтесь придать автомобилю выразительности, хромировав некоторые его детали. При удачном сочетании блеска легкосплавных дисков с блеском никеля и хрома можно добиться очень хорошего результата. За тобой будут присматривать, вздыхать и завидовать …

О подвеске Ford Focus II

За хорошую подвеску, я помню, мушкетеры поехали в Англию, невзирая на потери. Мы пойдем другим путем.Заменив стандартные пружины нашего Focus на винтовые пружины с регулируемой длиной, мы сделаем автомобиль еще больше похожим на спортивный. Это не только снижает посадку кузова автомобиля, но и улучшает управляемость. Кроме того, использование таких рессор предотвращает провисание автомобиля при загрузке.

Оснастив машину газовыми амортизаторами, мы завершим цикл преобразований нашего красавца. Грамотная настройка регулируемых амортизаторов играет важную роль в улучшении управляемости и «послушности» автомобиля.

Мы становимся сильнее

Не лишним будет вспомнить этот вид тюнинг Ford Focus 2 как установка различных подкосов для предотвращения деформации кузова при маневрах на высоких скоростях. Правильно установленные проставки не только защитят ваш автомобиль, но и при определенных обстоятельствах помогут вам выжить.

Все эти изменения придадут нашему автомобилю отличную устойчивость и управляемость при экстремальном вождении.При этом на комфорт спокойного передвижения это никак не повлияет.

Тюнинг экстерьера

Пора заняться кузовом. V предыдущая статья мы предложили несколько вариантов тюнинга внешний вид Ford Focus … Давайте сегодня обратим внимание на бритье …

Удалите ли вы просто логотипы или приварите номерные канавки и дверные ручки – решать вам. Но в случае дверных ручек рекомендуется предусматривать открывание дверей не только с пульта.Небольшие механические «секреты» избавят вас от головной боли в случае потери пульта или разрядки аккумулятора.

Аэрография – довольно неоднозначный в художественном отношении способ преображения автомобиля. Однако в случае успеха ваш Форд станет не только единственным, но и приобретет характеристики настоящего произведения искусства. И тогда вам придется ломать голову над приятными предложениями от коллекционеров автомобилей с неповторимым декором.

Аэрография своими руками без художественных навыков – дело непростое.Не проще ли наклеить на поверхность кузова готовую виниловую пленку? Помимо прочего, пленка защищает лакокрасочное покрытие автомобиля от мелких царапин и незначительных ударов.

Неоспоримое преимущество виниловой фильмографии – возможность без особых усилий изменить картинку. Ведь для этого достаточно снять старую пленку и наклеить новую.

Индивидуальные цвета, контрастные цвета – отличный способ украсить автомобиль.

Придать автомобилю необычный вид поможет и установка обвеса.Причем его можно приобрести как по частям, так и в упаковке. Доступен широкий выбор комплектов, в том числе бампер и боковые юбки, спойлер, накладки на фары и двойные насадки на выхлопные трубы. Кроме того, довольно распространены бамперы с фальш решетками радиатора, пороги и накладки на задние стойки.

Фары Ford Focus 2 – глаза автомобиля

Обратим внимание на фары. Заменив штатные фары Ford Focus 2 на стильные моноблоки со светодиодной маркерной полосой, выполненной в духе Audi A5, вы одним выстрелом убьете двух зайцев.Во-первых, сразу изменится внешний вид машины. Во-вторых, линза прожектора ближнего света обеспечит качественное световое пятно независимо от погодных условий.

Заглянем в салон Форд Фокус 2

Комплектация салонный тюнинг Ford Focus 2 невероятно много. В прошлой статье мы показали : все зависит от фантазии и возможностей владельца автомобиля.Например, можно перетянуть интерьер коричневой кожей и искусственной замшей на тон темнее. Заодно перфорируйте сиденья и дверные вставки.

Взыскательному автовладельцу непременно понравится светодиодная подсветка приборной панели, которая придает автомобилю особый шарм в темноте.

Замена головного устройства на современный мультимедийный комплекс, несомненно, порадует всех любителей качественного звука. К тому же установка в багажник хорошего сабвуфера добавит звуку мужественности.

Мы представили вам лишь небольшую часть возможных вариантов. тюнинг Ford Focus 2 … Теперь только от вас зависит, как ваша машина будет выглядеть, ездить и звучать!

Модернизация серийных автомобилей обычно делится на два направления: тюнинг и различные стили. В интернет-магазине автомобилей ObvesMag вы можете просмотреть и приобрести аксессуары для Ford Focus 2005-2011, которые сделают ваш автомобиль еще более стильным. Каждому автомобилисту будет очень приятно не сильно выделяться в потоке, а поставить незаменимые в повседневной эксплуатации улучшения.Выбирайте тюнинг от ведущих российских и зарубежных компаний, и ваша душа сможет в любой день наслаждаться неповторимым и ярким видом своего автомобиля.

Сейчас существует огромное количество разнообразных товаров для тюнинга Ford Focus 2006-2010, и наши покупатели постоянно задаются вопросом: что делать вначале? Магазин «Обвесмаг» готов предложить в первую очередь купить то, без чего пользоваться современным автомобилем будет не очень приятно. На пол каждой машины необходимо приобрести автомобильные коврики, это поможет избежать намокания и попадания влаги.В вашем автомобиле есть не только риск коррозии, но также риск поломки проводки, а это еще более опасная перспектива.

Следующий вид полезных дополнений – покупка дефлекторов на окна и капот. Такой тюнинг защищает Ford Focus 2007-2009 годов от ветра и камней. В ObvesMage есть множество дефлекторов всех типов и размеров. Например, дефлекторы с хромированной накладкой: эти аксессуары отлично подчеркивают линию кузова.

Установка обвеса в Москве

Основным направлением тюнинга Ford Focus 2 2008, который предлагает наш магазин, является реализация железного обвеса и порогов из нержавейки.Автомобильные подножки могут помочь при посадке и сделать управление кроссовером максимально приятным. Без порогов маленьким детям и инвалидам будет невозможно не испачкать одежду и обувь, без них неудобно очищать крышу от снега или использовать рейлинги.

Надежный обвес из железа защитит бамперы и двери автомобиля от прикосновений соседей по потоку и от других неприятностей. Незначительные столкновения пройдут благодаря надежной сборке и толстой стали.Эта настройка для Focus 2 чрезвычайно важна в условиях бездорожья или плотности современного большого города с интенсивным движением.

Мы можем похвастаться огромным количеством различных аксессуаров для тюнинга интерьера и экстерьера автомобилей. На нашем сайте представлены накладки на фары, ниши под запаски, а также насадки на выхлопные трубы. Любой такой аксессуар сделает современный автомобиль солиднее и динамичнее. Всю нашу продукцию и тюнинг вы можете доставить своими руками или в любой день в нашем сервисном центре.Любые аксессуары доставим по Москве курьерской службой или в любой город России логистическими компаниями: быстро и надежно.

Сегодня Ford Focus 2 остается популярным благодаря своим практичным качествам, но следует признать, что внешне эта модель нуждается в некоторой доработке. Особенно это касается предстайлинговой версии, выпущенной ранее 2010 года.

Сделать автомобиль более современным и уникальным поможет external tuning 2, который вы можете реализовать вместе с компанией.Благодаря лаконичному дизайну корпуса эта модель станет отличной базой для создания любого образа. Спортивное настроение и динамизм добавит спойлер Ford Focus 2, улучшающий аэродинамику и управляемость автомобиля при движении на большой скорости. Вы можете выбирать из разных моделей спойлеров, каждая из которых станет ярким и неповторимым акцентом.

Более радикального преображения можно добиться, установив сложный обвес Focus 2 из качественного пластика, не утяжеляющего кузов … Не забудьте про защиту бампера , которая будет незаменима при затруднениях с парковкой.

Каждый автомобиль оборудован блоком управления двигателем, который отвечает за работу таких компонентов машины, как система впрыска топливной смеси, устанавливает оптимальные моменты зажигания, поддерживает скорость для стабильной работы силового агрегата. Форд Фокус 2 универсал не исключение – машина также оснащена ЭБУ, который, как показывает практика, необходимо перепрошивать уже через 2 года после покупки машины.А если машину покупает ценитель скорости, то и она быстрее. Что такое второе поколение чип-тюнинга универсала Focus? Во-первых, это использование только последних версий импортных прошивок. Китайский не значит импортный. Во-вторых, если вы хотите добиться хорошего результата, производите чип-тюнинг своего движка Focus только с помощью оригинального программатора. В-третьих, не ищите легких путей, а доплатите и купите действительно качественный адаптер K-Line. В противном случае вы не только не выполните чип-тюнинг, но и полностью разрушите ЭБУ своего универсала – доказано практикой неопытных пользователей. Кроме того, не стоит прислушиваться к мифам о том, что если в процессе чип-тюнинга зажигание Форда выключается и больше не включается, то так и должно быть. Обязательно стоит запустить второй раз, если, конечно, вы не сэкономили на адаптере.

Придерживаясь этих простых правил, вы сделаете свой универсал намного маневреннее, его динамика значительно увеличится, а время разгона сократится до минимума. Перед тем, как проводить чип-тюнинг, нужно найти заветный «черный ящик» или ЭБУ двигателя Focus 2.Он расположен за приборной панелью автомобиля ближе к рулю. Снимаем приборку внутри машины, откручиваем крепления и вынимаем защитную перегородку, после чего мы должны увидеть блок. Подключаем к нему переходник K-Line, после чего включаем зажигание. Затем должен загореться дисплей ноутбука, на котором вы увидите папку с именем Focus_II. Это ЭБУ вашего универсала. Открываем эту папку, после чего запускаем процесс выполнения чип-тюнинга. Лучше всего устанавливать прошивку в корневую папку блока.Новая утилита предложит вам откалибровать некоторые системные настройки вашего автомобиля. Примите предложение и начните фантазировать. Но без фанатизма, иначе блок снова пострадает. Во время тюнинга обращайте особое внимание на подвеску автомобиля. На этом этапе вы можете настроить работу регуляторов, стандартную и экстремальную высоту подвески в рабочих и нерабочих условиях. После завершения калибровки нажмите ОК и начните загрузку. Чип-тюнинг универсала не должен превышать 10 минут.Если дольше, то это может быть тревожным знаком – придется вызывать специалиста на дом.

После окончания установки прошивки выключите зажигание универсала и отсоедините провода адаптера K-Line. После этого вы сможете ощутить всю мощь Focus 2, которую производители с Ford почему-то спрятали далеко в недрах двигателя автомобиля. Благодаря вашему универсалу, несмотря на немалый вес, он сможет дать фору любому полуспортивному хэтчбеку.

2 Как дополнить «прошитый» Ford

После настройки вашего Ford Focus 2 прошивкой ЭБУ, не забудьте улучшить подвеску автомобиля. В противном случае весь потенциал обнаруженного вами мотора послужит резервом. Нам нужно улучшить каждую из систем машины. На апгрейд подвески можно пойти двумя путями: направить свои усилия на полный рестайлинг автомобиля или потратиться на улучшение его технических характеристик. Если вы выбрали первый вариант, то для этого отлично подойдет срезание нескольких оборотов на пружинах автомобиля.Таким образом, вы сделаете свой Focus намного короче, сделав его похожим на настоящего дрейфующего монстра. Если подвеска, как и вся машина, должна иметь отличные технические характеристики, то в этом элементе машины стоит поменять регуляторы. Для этого можно использовать детали от Subaru или Bmw … Чтобы подвеска «не заблудилась» возле мощного двигателя, обратите внимание на коленвал Ford. Имеет довольно нестабильный характер, что дает полное право его заменить.Здесь тоже все очень просто – возьмите элемент от Volkswagen Golf v и установите его на свой Focus.

Каждый из этих способов улучшения подвески, как, собственно, и чип-тюнинг двигателя, подходит не только для универсала. Этими методами можно улучшить как седан Focus 2, так и хэтчбек. Главное – тщательно продумывать каждый свой шаг, ведь некоторые методы внутреннего тюнинга и рестайлинга требуют дополнительных денежных вливаний.

Помимо подвески советуем обратить внимание на воздушный фильтр автомобиля. Этот элемент придется полностью заменить, используя для этого нулевой уровень от компании. AEM … Запчасть относится к классу фильтров нового поколения, способных задерживать частицы размером до 1 мкм. Кому-то это может показаться мелочью, но в процессе полной реинкарнации Фокуса 2 каждая мелочь имеет значение.

3 Рестайлинг салона и кузова при минимальных затратах

После качественной модернизации элементов автомобиля самое время заняться его интерьером и внешним видом.Эффектный рестайлинг мы проведем на примере седана и хэтчбека Focus 2. Первое, что нужно улучшить в этой машине, – это оптика. Для этого отлично подойдут «ангельские глазки» – последняя модная тенденция среди любителей внешнего тюнинга.

Для проведения рестайлинга с заменой штатной оптики автомобиля нам потребуется:

блок инвертора;
фары CCFL;
светодиодов;
двусторонний скотч.

Сначала вынимаем перегородку штатных фар и снимаем оптику Форда.Далее тщательно очищаем место посадки от рестайлинговых элементов, а также чистим перегородку. Вытрите насухо и приклейте двусторонний скотч к задней стенке сиденья. Если вы хотите предотвратить выпадение новой оптики сразу после установки, не используйте ленту, идущую в комплекте с новыми фарами. Лучше доплатите и купите изоленту отдельно.

Приклеиваем на ленту новые фары CCFL. Это стеклянные трубки диаметром не более 2 мм. Внутри них есть газ.Стеклянные трубки, в свою очередь, заключены в пластиковые кольца, защищающие хрупкие приборы от поломки. Новая оптика должна включать 4 фары CCFL – 2 больших и 2 поменьше. Крупные фары крепим по краям сидений, а более мелкие ближе к капоту. Далее приступаем к подключению новой оптики. Для этого возьмите по одному инвертору на каждую фару и увидите черный и красный провод, идущий от блока. Эти провода необходимо подключить к штатной розетке стояночного света. Сами инверторы можно расположить за «ангельскими глазками» прямо в сиденье новой оптики седана.

При желании можно дополнить рестайлинг светодиодными фарами. Они расположены по бокам больших ангельских глазков и могут работать как стационарно от габаритных огней, так и независимо от прикуривателя. По сравнению с дорестайлингом Focus 2 такая оптика эффективно осветит проезжую часть и придаст вашему автомобилю более агрессивный вид.

Что касается интерьера нашего седана, то здесь, как и в случае с оптикой, есть над чем поработать.Первый пример – освещение кабины. Поначалу штатная лампа светит достаточно ярко, но со временем перестает эффективно освещать салон, что иногда делает управление Focus 2 опасным. Для рестайлинга потребуется замена штатной лампы на неоновый прибор. Провода последнего лучше всего подключить к прикуривателю или магнитоле седана.

Чтение 5 мин.

Тюнинг Ford Focus 2 не только улучшит внешний вид и интерьер автомобиля, но и повысит комфорт автомобиля.Потому что Ford Focus 2 – один из самых комфортных, безопасных и надежных представителей своего класса и, скорее всего, лучший в своей ценовой категории. Многие считают, что такая машина не нуждается в дополнительных доработках и доработках. Однако некоторые автовладельцы хотят придать своим автомобилям индивидуальный вид.

Мода меняется очень быстро, в том числе и на автомобили. Их внешний вид и дизайн интерьера наследуют современные тенденции и постоянно меняются. Доступность и простота, с которой можно проводить тюнинг FordFocus 2, позволяет не отставать от самых прогрессивных автомобилей.Тюнинг автомобиля необходимо проводить с учетом особенностей модели, технических характеристик, типа кузова. Очевидно, что придание спортивного стиля важно, если у вас седан или шустрый хэтчбек, но он не подойдет для семейного универсала. Особенности строения тела могут принимать некоторые детали или категорически отвергать их.

Тюнинг Ford Focus 2: шумоизоляция

Эффективный тюнинг учитывает не только визуальные изменения автомобиля, но и функциональные улучшения.Незаметный на вид, но очень полезный в применении, он создаст комфортную атмосферу в салоне. Звукоизоляция поглощает шум двигателя и других рабочих узлов и агрегатов, позволяет чувствовать себя комфортно и слушать любимую музыку в лучшем качестве.

Качественная изоляция капота, салона и багажника автомобиля снизит утомляемость водителя при длительной езде от посторонних отвлекающих звуков и шумов. Шумоизоляцию Форда Фокус 2 можно провести в специализированных салонах или своими руками.Второй вариант хлопотнее, но значительно дешевле.

Такой апгрейд кузова незаметен, но избавит водителя и пассажиров от множества негативных эмоций. Несмотря на то, что разработчики предусмотрели в FordFocus 2 некоторый уровень шумоизоляции, дополнительная не помешает. Основными проблемами модели в этом вопросе называют колесные арки и шумоизоляцию двигателя.

Звукоизоляция выполняется с учетом конструктивных особенностей автомобиля.Седан, например, не требует особого внимания к звукоизоляции багажника. Для автомобиля в кузове хэтчбек или универсал крайне важна качественная изоляция багажного отделения, так как оно является частью салона.

Клиренс

Еще одна функциональная, но в то же время заметная визуально характеристика Ford Focus 2 – клиренс. Есть два варианта увеличения клиренса. Первый – уменьшить его, сделав машину похожей на гоночную.Это очень резкое улучшение, которое заметно сразу. Однако не стоит забывать, что уменьшение дорожного просвета существенно влияет на проходимость автомобиля. А учитывая реалии российских дорог, нужно хорошенько подумать, стоит ли значительно уменьшать клиренс вашего FordFocus 2. К тому же такое улучшение скорее подойдет для автомобиля в кузове хэтчбек, поскольку спортивный вид мало актуален для семейного универсала.Второй вариант – приподнять кузов, увеличив дорожный просвет. В этом случае проходимость машины заметно улучшится, однако, переборщив с подъемом, можно ухудшить устойчивость машины и ее управляемость. Рестайлинг такого типа не сделает ваш Ford Focus 2 супер-модным автомобилем, но явно добавит функциональности.

Хромирование

Рестайлинговая версия FordFocus 2 была оснащена эффектными хромированными элементами. Блестящие металлические детали, контрастирующие с окраской кузова, отлично смотрятся на любом кузове, будь то хэтчбек или универсал.У рестайлинговой версии была всего пара хромированных полосок, которые существенно преобразили автомобиль. К ним можно добавить зеркала, ручки и другие элементы.

Оптика и освещение

Современная улучшенная оптика или усовершенствования существующей оптики могут преобразить внешний вид вашего Ford Focus 2. Отличная идея – установить дополнительные осветительные приборы, такие как противотуманные фары. Кроме того, актуально выделение отдельных элементов кузова. Светодиодная подсветка заднего бампера на кузове хэтчбека эффектно смотрится как на штатной модели, так и на рестайлинговой версии.

Необычное освещение и внутреннее освещение также могут добавить вашему автомобилю индивидуальности. Особенно эффектно смотрится комбинированная подсветка багажного отделения для кузова хэтчбек. Здесь можно комбинировать светильники разных типов, форм и цветов.

Обвесы

Еще одним заметным, хотя и менее функциональным элементом внешнего тюнинга является обвес. Конструктивно он может быть разнообразным. Накладки на бампер, накладки на ресницы и фары, спойлеры, дефлекторы и другие накладные и навесные элементы на кузов и есть обвес.Кроме того, обвес может быть индивидуальным, эксклюзивным, сделанным на заказ украшением кузова вашего автомобиля, превращая хэтчбек из городского автомобиля в быстрый автомобиль.

Обвес придает автомобилю неповторимый стиль. Он может быть элегантным, шустрым, агрессивным. И помимо эстетических качеств, некоторые детали, входящие в обвес, позволяют значительно улучшить аэродинамические качества автомобиля. Правда, не следует забывать, что рестайлинг этого порядка может привести к изменению характера поведения автомобиля, добавить ему резкости, изменить степень управляемости.

Существует множество способов и средств (оптика, обвес, клиренс и др.) Для улучшения автомобиля. FordFocus 2 отлично принимает практически любой тюнинг. Несмотря на то, что заводской тюнинг модели производитель делал сам, выпустив рестайлинговую версию, доступность и простота, с которой проводится тюнинг, позволяют придать автомобилю индивидуальные черты своими руками.

Снятие передней фары и замена ламп форд фокус 2+видео

Похожие записи:

Как снять фару форд фокус 2 рестайлинг

Как снять и разобрать фару на рестайлинговом Форд Фокус 2

Снимаем фару головного света на Форд Фокус 2

Замена ламп

Разбираем фару в кузове рестайлинг

Видео с разборкой фары на Форд Фокус 2

Советы

Как снять фару на Ford Focus 2: Инструкция и Видео!

Инструкция — снимаем фару на Форд Фокус

Видео — Как снять фару на Ford Focus 2

Снятие передней фары и замена ламп форд фокус 2+видео

Как снять стекло с фары — бортжурнал Ford Focus Hatchback Fordbox Car 2006 года на DRIVE2

Лампа габаритного огня Форд Фокус 2 рестайлинг

ᐅ Лампы светодиод xenitet1106 12vt10 w5w 11smd

Отзывы Лампы светодиод xenitet1106 12vt10 w5w 11smd

Купить-Лампы светодиод xenitet1106 12vt10 w5w 11smd

ᐅ Габаритные лампочки на форд фокус 2 рестайлинг

Отзывы Габаритные лампочки на форд фокус 2 рестайлинг

Купить-Габаритные лампочки на форд фокус 2 рестайлинг

Меняем предохранитель прикуривателя своими руками. Меняем предохранитель прикуривателя своими руками Проверяем проводку и контакты

Блок предохранителей в салоне Ford Focus 2

Блок в моторном отсеке

Предохранители под капотом

Реле под капотом

Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей

Расположение и электрическая схема

Блок-схема вытяжки

Блок-схема, расположенная в кабине

Процесс снятия и замены

Что вам потребуется

В моторном отсеке

Под бардачком

Светодиодные дневные ходовые огни Ford Focus (2008-2010)

Меняем предохранитель прикуривателя своими руками.Не работает предохранитель прикуривателя Форд Фокус 2 рестайлинг прикуриватель

Причины поломки прикуривателя Форд Фокус 2

Где находится предохранитель прикуривателя на Форде Фокус 2

Проверить проводку и контакты

Не работает прикуриватель Форд Фокус 3

Удаление прикуривателя в Ford Focus 1

Замена прикуривателя на FF2

Вероятность ремонта

Дополнительный прикуриватель в багажник Ford Focus 2

Расположение, назначение и схема подключения

Инструкция по снятию и замене блока питания своими руками

Инструменты и материалы

Этапы

Фотогалерея

Заключение

Блок предохранителей в салоне Ford Focus 2

Блок в моторном отсеке

Предохранители под капотом

Реле под капотом

Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей

Настроенный бампер Форд Фокус 2. Сколько стоит тюнинг Форд Фокус? Тюнинг Форд Фокус: технические доработки

Установка обвеса в Москве

2 Как дополнить «прошитый» Ford

3 Рестайлинг салона и кузова при минимальных затратах

Тюнинг Ford Focus 2: шумоизоляция

Клиренс

Хромирование

Оптика и освещение

Обвесы

Добавить комментарий Отменить ответ
