Как подключить ELM327 Bluetooth к Android-гаджету
Пользователи гаджетов иногда интересуются, как правильно подключить ELM327 Bluetooth к устройству с Android. Это приспособление предлагает простой способ сканирования системы OBD-II и чтения PID.Прибор ELM327 представляет собой недорогой инструмент для компьютерной диагностики. Он может оказаться полезным даже для опытных специалистов, которые по каким-то причинам не имеют доступа к специализированным инструментам сканирования. Но прежде чем установить его, нужно выяснить все нюансы.
Какие гаджеты совместимы с этим прибором
Самая распространенная проблема с ELM327 заключается в том, что некоторые бюджетные сканеры имеют несанкционированные копии микроконтроллера. Эти чипы часто демонстрируют странное поведение. Кроме того, даже легальное оборудование отказывается работать с некоторыми аппаратами. Если пользователь хочет использовать гаджет iOS или Андроид в качестве диагностического прибора, то ему следует обратить внимание на вышеуказанные проблемы.
Средства сканирования, которые включают микроконтроллер ELM327 и чип Блютуз, могут соединяться со многими устройствами, но есть определенные ограничения. В основном с этим инструментом работают смартфоны, планшеты и ноутбуки. Самый удобный способ осуществить подключение ELM327 Bluetooth — подсоединить сканер к телефону. Но не все смартфоны поддерживают данную технологию. В черный список попадают продукты Apple iOS, такие как iPhone, iPod Touch и iPad.
Причина, по которой вышеуказанные девайсы обычно не работают со сканерами ELM327, заключается в том, что у них своеобразный подход к обработке сигнала Блютузом. Большинство Bluetooth-сканеров не могут соединиться с продуктами Apple, и это означает, что их обладателям лучше использовать протоколы USB и Wi-Fi. Исключение составляют устройства Jailbroken, но их использование может привести к появлению неприятных побочных эффектов. В отдельных случаях у других смартфонов тоже могут возникать проблемы со сканерами ELM327. Обычно эти проблемы связаны с несанкционированными копиями микроконтроллеров, которые не содержат обновленный код.
Как подключить прибор
Если сканер совместим со смартфоном, планшетом или ПК, то процесс его подключения будет очень простым. Нужно выполнить следующие шаги:
- подключить прибор к порту OBD-II;
- выбрать на девайсе поиск доступных соединений;
- выбрать инструмент сканирования;
- ввести код подключения.
В большинстве случаев документация, которая поставляется в комплекте со сканером, содержит код подключения и специальные инструкции, необходимые для определенной модели. Если документация не содержит пароля, можно попробовать одну из следующих комбинаций:
Если не удается подобрать код, следует обратиться за помощью к разработчику сканера. В случае если девайс ELM327 не удается соединить со смартфоном, нужно иметь в виду, что на это могут быть разные причины. Прежде всего нужно попробовать альтернативные коды подключения. После этого можно будет попытаться соединить сканер с другим гаджетом. Некоторые неисправные копии микроконтроллеров не могут подключиться к определенным смартфонам, но при этом отлично сочетаются с ноутбуками.
Еще одна причина, которая может привести к неудачному соединению, — это ограниченное время для обнаружения. Большинство гаджетов ELM327 могут быть обнаружены сразу же после того, как их подключают, но через какое-то время они уже недоступны.
Если пользователь выполняет соединение в течение 1 минуты после подключения данного устройства к гнезду OBD-II, то никаких проблем возникнуть не должно.
Если сканер по-прежнему не подключается, значит, как минимум 1 из его узлов поврежден. В связи с этим рекомендуется воздерживаться от использования дешевых копий, которые могут изначально обладать встроенными дефектами. Основной альтернативой ELM327 считаются гаджеты, использующие соединения Wi-Fi и USB. Сканеры Wi-Fi обычно дороже, чем Bluetooth, но их можно использовать с продуктами Apple. Большинство гаджетов USB не предназначены для iOS, но какие-то функции все же поддерживаются.
Как настроить профили для планшета Андроид от адаптора elm327?
Подключение адаптера ELM327 WIFI к смартфону на ANDROID
- Подключаем адаптер ELM327 WIFI к разъему OBD2 и заводим двигатель.
- Заходим в «Настройки смартфона», далее в настройки WIFI «WLAN»
- Включаем WIFI (WLAN) и находим сеть WiFi_OBDII, подключаемся к этой сети.
- Долгим нажатием («тапаем») по названию нашей WIFI сети «WiFi_OBDII» заходим в ее настройки. Ставим галочку «Дополнительно» (возможны вариации в зависимости от версии ANDROID).
- Проверяем и при необходимости меняем настройки WIFI сети. IP: 192.168.0.15 Шлюз: 192.168.0.10 Маска подсети: 255.255.255.0 Порт: 35000
- Скачиваем программу Torque с нашего сайта из раздела Программы для ELM327 ANDROID.
Запускаем ее. Заходим в настройки программы. - Заходим в «Настройки адаптера OBD», выбираем «Тип подключения» WiFi.
- Заходим в «IP адрес» и «Порт». Проверяем правильность установленных параметров, при необходимости изменяем и сохраняем.
- На этом установка завершена. Можно пользоваться программой и адаптером. В некоторых случаях может понадобится перезапуск программы или адаптера, а может того и другого. Удачи в диагностике!
Запускаем ее. Заходим в настройки программы.(Пока оценок нет) Загрузка…
elm3.ru
Программы для ELM327 Android
Если Вы столкнулись с проблемой: Где скачать программу для адаптера ELM 327 под Android? То мы поможем Вам с решением данной проблемы.
На нашем сайте Вы сможете найти информацию о том, какую программу ELM327 для Android нужно скачать, а в ближайшее время на нашем сайте появится собственный раздел, где Вы без регистрации, абсолютно бесплатно сможете скачать программы для адаптера ELM 327.
Итак, если в Вашем распоряжении имеется планшетный ПК или смартфон на базе операционной системы Android, то для полноценной диагностики автомобиля при помощи диагностического адаптера ELM 327 Вам следует использовать всего несколько программ.
Наиболее распространенной и функциональной программой для ELM 327 Android является Torque
Программа отлично работает с bluetooth моделями elm327 и может служить полной альтернативой бортовому компьютеру. Программа перекрывает все базовые потребности пользователя и даже предлагает чуть больше. Сохраняйте маршруты своих поездок с показаниями всех датчиков и расходов. Проводите тесты исполнительных устройств. Считывайте и удаляйте ошибки из ЭБУ Вашего автомобиля. Все это Вы сможете с программой Torque для андройд. Программа имеет дружественный русский интерфейс в котором сможет разобрать даже человек слабо знакомый с техникой. Плюс ко всему разработчик не стоит на месте и постоянно выпускает различные дополнения и плагины для работы с отдельными марками автомобилей.
Второй по популярности программой для адаптера ELM 327 for Android является DashCommand.
Данная программа по функциям несколько уступает вышеописанной программе. В программе для elm327 DashCommand официально нет русского языка, но основные функции по отображению показаний параметров датчиков автомобиля, а так же производство диагностики и стирания ошибок из ЭБУ автомобиля, представленная программа с легкостью выполняет.
Скачать программу ELM 327 DashCommand можно здесь: DashCommand
Так же рекомендуем Вам обратить внимание к развивающейся программе для elm327 под названием OBD Авто Доктор
Представленная программа для elm327 имеет дружественный русский интерфейс. Работает под управлением OC Android и имеет на своем борту весь перечень функций которые могут понадобиться автолюбителю при диагностике автомобиля на телефоне с ОС Android адаптером elm327
Краткий перечень возможностей приложения OBD Авто Доктор:
— Возможность считывания ошибок и их расшифровка (DTC память)
— Удаление ошибок из ЭБУ (потушить лампочку MIL – Check Engine), а также других сохраняемых параметров автомобиля
— Функция считывания параметров автомобиля в режиме реального времени:
— Обороты двигателя
— Долгосрочный расход топлива
— Положение дроссельной заслонки
— Температура охлаждающей жидкости
— Состояние топливной системы
— Нагрузка двигателя
— Температура всасываемого воздуха
— Абсолютное давление воздуха
— Опережение зажигания
— Скорость движения автомобиля
— Давление топлива
— Массовый расход воздуха
— Лямбда-зонд (коррекция режима двигателя)
Так же количество считываемых параметров может быть гораздо больше в зависимости от диагностируемой автомашины.
Скачать программу OBD Авто Доктор можно здесь
Для владельцев автомобилей марки VAG появилось отличное прилложение под названием CARISTA позволит Вам полноценно диагностировать и кодировать Ваш автомобиль прямо через Ваше мобильное устройство.
Более подробно о программе можно почитать здесь Carista подробнее
Для владельцев автомобилей Nissan работающих по старому протоколу Nissan Consult вышла отличная программа позволяющая работать с данными автомобилями которые еще не поддерживают стандарт OBD 2
EconTool ELM327 for Nissan — программа для работы с автомобилями Nissan по родному протоколу, узнать больше о возможностях программы и скачать EconTool ELM327 for Nissan можно здесь (подробнее)
Программа CVTz50 для диагностики вариатора на автомобилях Ниссан и не только подробнее
Если Вы владелец отечественного автомобиля, то Вам знакома проблема подключения ЭБУ Вашего автомобиля через elm327 Bluetooth. Благодаря последним разработкам наших соотечественников, мы получили мобильную версию хорошо известной программы OpenDiag под android.
Разработчиками заявлена поддержка основных блоков ВАЗ, что позволяет проводить полноценную диагностику Вашего автомобиля прямо через телефон. (обязательное требование к программе, использование адаптера с версией прошивки 1.5.)
Скачать программу OpenDiag Mobile можно здесь
Если же Вы владелец марки Toyota или Lexus то Вам по душе придется новая программа ELMScan Toyota которая поможет Вам полноценно проводить диагностику автомобилей данной марки американского, европейского и японского рынка при помощи планшета или Вашего мобильного телефона (обязательное требование к программе, использование адаптера с версией прошивки 1.5.) подробнее
В заключении данной статьи хотелось бы так же отметить программу для elm327 под Android под названием ХобДрайв.
Представленная программа имеет внешне объемный функционал с русским интерфейсом, но к сожалению полноценно оценить возможности данной программы в бесплатной версии Вы не сможете. Программа платная и лицензия позволяет диагностировать лишь одно авто.
Из плюсов можно отметить поддержку русских автомобилей список ЭБУ которых постоянно обновляется.
Скачать программу для elm327 ХобДрайв можно здесь
Какую из этих программ выбрать решать только Вам, любая из представленных программ для ELM 327 позволит Вам произвести полноценную диагностику Вашего автомобиля. Погасить лампочку «CheckEngine» на приборной панели Вашего автомобиля, а так же подскажет параметры Вашего авто в режиме реального времени. Какую программу для Elm 327 скачать и установить выбирать только Вам.
В случае если Вы приобрели USB версию адаптера ELM 327 и хотите использовать ELM 327 USB с Вашим планшетом на Android посредством USB хоста. Для корректной работы адаптера на Вашем планшете, Вам необходимо скачать драйвер для ELM327 USB под Android и установить его на свой планшет.
xn--327-qdd4ag.xn--p1ai

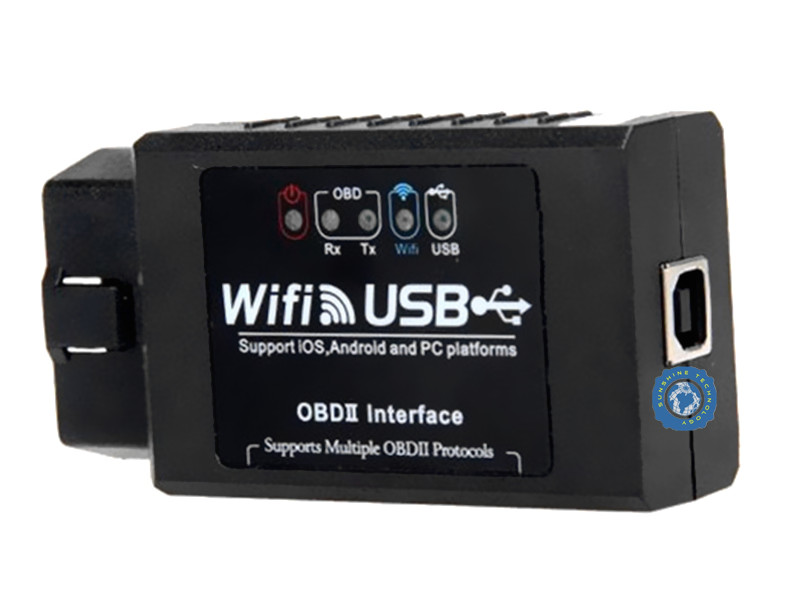

Как настроить ELM327

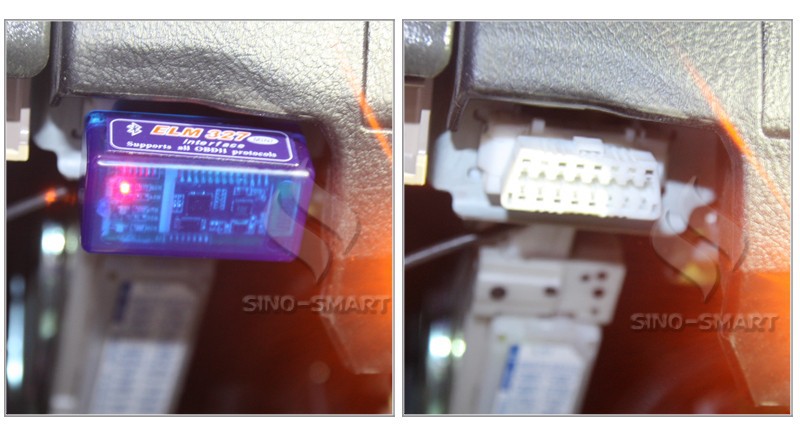

1)Вставьте адаптер elm327 в разъем OBDII и можете его там забыть, он ни на что не влияет. Места расположения разъема OBDII можно посмотреть в меню слева.
2)Включите свой компьютер (ноутбук, нетбук, смартфон, iphone и т.д.), с установленным программным обеспечением.
3)Настройте подключение:

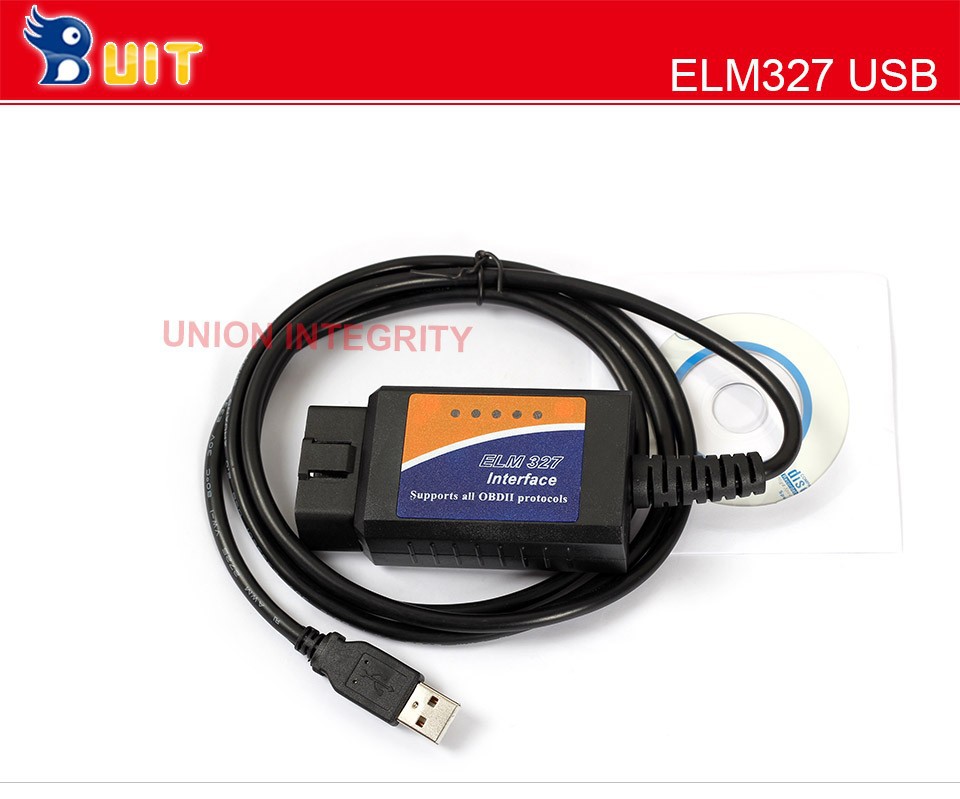

a)elm327USB. Вставьте провод в USB-порт, появится надпись «Обнаружено новое устройство». Установите драйвера, с прилагаемого диска и Ваш компьютер увидит elm327.
б)elm327bluetooth. Включите блютус на Вашем устройстве (КПК, ноутбук, смартфон и т.д.), поищите блютус устройства в радиусе действия. ELM327 определяется под разными никами, но чаще всего это: СНХ пин-код 6789, СВТ пин-код 1234 или ТОРОН пин-код 1234. Иногда возможен пин-код 0000). Настройте сопряжение используя вышеуказанные пин-коды. Иногда в настройках самой программы (например Torque) нужно выбрать устройство (CHX, TOPONE или другие)
в)elm327wi-fi. Сначала в Настройках открываем wi-fi и выбираем сеть 327wifi,далее заходим в настройки этой сети и прописываем следующее:
Адрес IP: 192.168.0.15 (последние цифры от 11 до 254, обычно 11, 38, 123, экперементируйте)
Маска подсети: 255.
255.255.0
Маршрутизатор: 192.168.0.10
Порт:35000
4)Теперь запускайте программу, которую Вы выбрали для работы с ELM327.
Подробнее остановлюсь на двух программах:
а)Torque pro: запускаете и идете в настройки, выбираете настройки OBDII адаптера и выбираете ваш elm (CHX, TOPONE или другие)
б)DashCmd: запускаете и в настройки (Settings), далее выбираем:
тип интерфейса (OBD-II interface type) — ELM
ip и порт (OBD-II data port ) — tcp:// 192.168.0.10:35000
Ну и в настройках нужно выставить метрическую систему.
5)Далее эта программа должна связаться с ELM327, а ELM327 в свою очередь с ЭБУ Вашего авто и все будет работать!
www.327elm.ru
Инструкция по настройке диагностического адаптера ELM 327
Инструкция по настройке диагностического адаптера ELM 327 USB скачать Инструкция по настройке диагностического адаптера ELM 327 Wi-Fi с программой DashCommand скачать Если Вы приобрели диагностический адаптер на базе чипа ELM 327 и у Вас возникли сложности с его настройкой, то на данной странице, Вы найдете инструкцию на русском языке для ELM327.
На нашем сайте присутствуют инструкции для elm327 различных модификаций (USB, Bluetooth, Wi-Fi) Итак, приступим, если у Вас имеется диагностический адаптер ELM327 Bluetooth то для его работы с программой Torque Вам необходимо: 1. Подключить диагностический адаптер ELM 327 Bluetooth к диагностическому разъему OBD II Вашего авто после чего необходимо включить зажигание. 2. Затем включите модуль Bluetooth на Вашем устройстве (смартфон или планшетный ПК на платформе Android).
3. В настройках Вашего мобильного устройства Вам необходимо зайти в раздел беспроводных сетей Bluetooth и нажать поиск нового оборудования для сопряжения. В окне поиска появится новое устройство (как правило идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) После этого Вы можете нажать на пункт сопряжения с устройством (потребуется ввести пароль из инструкции к адаптеру, как правило это 1234,0000,1111,9999,6789).
4. После этого откройте программу Torque. 5. Перейдите в меню программы пункт «настройки».
6. Откройте раздел «OBD2 настройки адаптера / Выберите устройство Bluetooth» и выберите Ваш адаптер ELM 327 Bluetooth (имеет идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) из списка.
7. После этого нажмите на иконку с надписью «Adapter Status» и проверьте подключение (должны появится зеленые галочки у первых 3-х пунктов в списке). 8. Так же выбрать протокол вручную можно в пункте «Профили автомобиля» (находится в том же меню, где и «настройки»). 9. После этого Вы можете начинать диагностировать Ваш автомобиль!Статья взята с сайта елм327рф
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
openecu.net
Android версия OpenDiag Mobile
Программное обеспечение под android 3.1 и выше для диагностики автомобилей российского производства, с применением адаптеров ELM 327 Bluetooth или Wi-Fi, USB ELM 327 или K-Line, USB K+CAN Commander v1.4.
Для USB требуется поддержка USB-Host смартфоном или планшетом.
Поддерживаемые чипы USB устройств (протестированные): FTDI (FT232RL), WCH (Ch440), Prolific (PL2303), Silicon Labs (CP2102).
Программа бесплатная, но есть блоки, с платным контентом (параметры, ошибки, исполнительные механизмы). В списке поддерживаемых, они подчеркнуты. Активация данных блоков описана в программе при подключении к блоку и не решает проблем подключения к блоку!
Оплата электронными деньгами на: счет Яндекс-деньги (ЮMoney): 410011811992043 (рубли), Вебмани: P296004685250 (рубли), Qiwi: 9268486894 (рубли). !!!! Не переводите на эти счета оплату за OpenDiagPro (виндовс версия)!!!! Счета предназначены только для оплаты версии Андроид!
Политика конфиденциальности OpenDiag Mobile
Скачать:
OpenDiag Mobile 2.17.7 от 18.11.2020
Любую предыдущую версию программы можно скачать на форумах auto-bk, 4pda, autolada (регистрация на форуме не требуется).
ПЕРЕЧEНЬ ПОДДЕРЖИВАЕМЫХ ПРОГРАММОЙ БЛОКОВ:
ВАЗ:
BOSCH M1.5.4 R83
BOSCH M1.5.4 E2
BOSCH MP7.0 E3
BOSCH MP7.0 E2
BOSCH M7.9.7 E3/E4
BOSCH M7.9.7 E2
BOSCH ME17.9.7
BOSCH ME17.9.7CAN
Январь-5 R83
Январь-5 E2
Январь 7.2 E2
Ителма VS5.1 E2
Ителма VS5.1 R83
Ителма/Автэл M73 E3
Ителма M74
Ителма M74K (Классика)
Ителма M74CAN
Ителма M74CAN MAP
Ителма M75
Ителма M75CAN
Ителма M86CAN
Sirius EMS3132 Largus
Sirius EMS3120 Largus2
Sirius EMS3125 XRay
ГАЗ/УАЗ:
BOSCH ME17.9.7 MT
BOSCH ME17.9.7 ET
BOSCH ME17.9.7(1) MAP
Ителма M86CAN CNG
СОАТЭ (ГАЗ) ***
Микас 5.4 (ГАЗ) ***
Микас 5.4 К3 (карб) (ГАЗ) ***
Микас 7.1, VS 5.6 ***
Микас 7.1 К3 (карб) ***
Микас 7.2 (УАЗ) ***
Микас VS8 E2
Микас 10.3/11.3 *
Микас 11 E2
Микас 11 Е3 МТ и ЕТ (мех.
и электр. дроссель) **
Микас 11 CR
Микас 12
Микас 12.3
ЗАЗ:
Микас 10.3/11.3+ *
Микас 10.3/11.3
Микас 7.6
ВАЗ:
BOSCH 5.3 (Niva, Viva)
BOSCH 8.0/8.1
BOSCH 9.0
BOSCH 9.0/9.1 CAN
BOSCH 9 (Vesta, Largus2, XRay) CAN
BOSCH 8.1
BOSCH 9.0
BOSCH 8.0
BOSCH 9.0
BOSCH 9.0 CAN
ВАЗ:
Autoliv ACU3
Takata (Гранта, Калина2, Приора2)
Takata (Веста)
XRay
Largus
Largus2
- Автоматическая коробка передач (АКПП)
AMT ZF
Jatco AY-K3
- Усилитель руля (ЭУР)
ЭУРУ КЭМЗ (Кизляр)
ЭУРУ Автоэлектроника (Калуга)
ЭУРУ СЕВЕР (Новосибирск)/ДААЗ
ЭУРУ Авиаагрегат (Махачкала)
ЭУРУ Авиаагрегат
ЭМУР Mando
ЭУРУ (EPS Vesta)
ЭУРУ (EPS XRay)
- Климат/Отопитель
Отопитель/Климат (2110,Калина)
Отопитель (Приора)
Климат Panasonic (Приора)
Климат VIS, Halla (Приора)
Климат VISTEON Lux
Климат VISTEON SUPERLux
Климат-контроль VESTA
Климат УАЗ (до 2016)
* Дополнительные параметры (Пропуски воспламенения) только через USB K-Line.
** Блоки требуют защищенного режима! Вход в него может потребовать отправку блоку длинного запроса! Elm327 не поддерживает такие запросы! В таком случае, подключение к этим блокам возможно только через USB K-Line
*** Подключение к блокам только через USB K-Line.
Как с диска установить программу для обд 2
ДИАГНОСТИЧЕСКИЙ СКАНЕР (OBD-2 ) — Ford Focus Hatchback, 1.8 л., 2006 года на DRIVE2
Привет друзья )) ! наконец пришла очередная долгожданная посылка из Китая ! а именно диагностический bluetooth сканер (OBD-2) Вещь просто бомба ! советую купить всем кто еще не приобрел !Этот блог я хочу посветить для людей которые не очень сильны с установками различных программ ! и плохо кто дружит с П.к и Андройдами !)) и именно для них я и решил посвятить этот блог как установить программу с диска на телефон или П.К ! веть многие даже и не понимают как это делается веть не правдали *?и так начнем !Вы получили посылку ! распаковали ее, теперь нужно установить программу на телефон или п.
к ! (покажу пример на телефоне на базе операционной системе Андройд !)1-е вставляем диск который должен быть в комплекте в пк в дисковод !
2-запускаем диск. 3-заходим на диск .4- выбираем куда мы хотим установить данную программу на п.к или Андройд и.т.п выбираем папку -(OBD2 PHONE SYSTEM SOFTWARE ). 5-Заходим в эту папку и выбираем операционную систему на пример Андройд! (For Android) ! 6-выбираем программу которую мы хотим установить из списка (самая распространенная -TORQUE !МОЖНО УСТАНОВИТЬ РУСИФИЦИРОВАННУЮ !создаем папку и называем ее как вам нравится (например -OBD-2 !) и перемещаем файл с программой -TORQUE в эту папку ! (OBD-2)
ТЕПЕРЬ НАМ НУЖНО ПОДКЛЮЧИТЬ ВАШ ТЕЛЕФОН К ПК !
1- подключаем юсби шнур от телефона к п.к ! 2-находим папку на телефоне ( ДИСПЕЧЕР ФАЙЛОВ ! )) .3-заходим в эту папку и выбираем либо память телефона либо флэшку ! 4-Переносим папку с пк (OBD-2 ) НА телефон .теперь программа увас в телефоне ее осталось только установить !
УСТАНОВКА ПРОГРАММЫ С ТЕЛЕФОНА !1-запускаем диспечер файлов .
2- заходим туда куда вы установили программу либо на телефон либо на флэшку ! 3-находим папку (OBD-2) ЗАХОДЯ В ЭТУ ПАПКУ ВЫ ОБНАРУЖИТЕ ФАЙЛ КОТОРЫЙ НУЖНО ЗАПУСТИТЬ! 4-Нажимаем на данный файл ! 5- открывается перед вами установочное окно ! 6- запускаем программу и ждем завершение установки ! 7- программа успешно установлена на ваш телефон ! поздравляю )) теперь ее можно найти на рабочем столе вашего телефона и запустить ее от туда !
НАДЕЮСЬ Я СМОГ ПОМОЧЬ ВАМ РАЗОБРАТЬСЯ КАК УСТАНАВЛИВАТЬ ПРОГРАММУ С ДИСКА НА ТЕЛЕФОН !ВСЕМ СПС И УДАЧИ НА ДОРОГАХ !
OBD-2
Полный размер
Вставляем диск в дисковод
Полный размер
заходим на диск и выбираем куда мы будим ставить на телефон или пк
Полный размер
выбираем папку — For Andriod
Подключаем телефон к пк
Полный размер
заходим в папку телефона
Полный размер
тут нужно либо создать папку (OBD2) Либо переместить сюда папку с перемещенным файлом (OBD2) C ДИСКА !
Полный размер
ПЕРЕМЕЩАЕМ ФАЙЛ С ДИСКА В ПАПКУ ОБД2 НА ТЕЛЕФОН
Полный размер
ПЕРЕМЕСТИЛИ !
ЗАХОДИМ В ДИСПЕТЧЕР УСТРОЙСТВ НА ТЕЛЕФОНЕ
ВЫБИРАЕМ КУДА МЫ УСТАНАВЛИВАЛИ ПАПКУ (OBD2) НА ТЕЛЕФОН ИЛИ ФЛЭШКУ
НАХОДИМ НАШУ ПАПКУ (ОBD2) И ЗАХОДИМ В НЕЕ
В НЕЙ НАХОДИМ ФАЙЛ КОТОРЫЙ НУЖНО ЗАПУСТИТЬ !
ЗАПУСТИВ ФАЙЛ ПРОИСХОДИТ ПРОЦЕСС УСТАНОВКИ ! НАЖИМАЕМ УСТАНОВИТЬ !
ДОЖИДАЕМСЯ ЗАВЕРШЕНИЯ ПРОЦЕССА УСТАНОВКИ
И ЗАПУСКАЕМ ПРОГРАММУ!
Полный размер
Создаем папку (OBD2)
Полный размер
СОЗДАННУЮ ПАПКУ ПЕРЕИМЕНОВЫВАЕМ В ПАПКУ (OBD2) ВМЕСТО НОВОЙ ПАПКИ !
Полный размер
ЗАТЕМ ЗАХОДИМ НА ДИСК И КОПИРУЕМ ФАЙЛ С ПРОГРАММОЙ (TOUQUE) В НОВУЮ ПАПКУ (OBD2)
Цена вопроса: 270 ₽ Пробег: 1332000 км
Как правильно установить программу на компьютер с диска? Краткая инструкция
Здравствуйте, дорогие читатели.
Наверное, каждый пользователь компьютера знает, что такое CD/DVD-диски. Особенно тот, который застал еще эпоху мягких носителей. Сегодня на такой переносной памяти можно обычно увидеть инсталляционные файлы операционной системы, фильмы или игры. А ранее это было чуть ли не единственным способом переноса крупных на то время объемов информации. И сегодня некоторые компании предлагают приложения на такого рода устройствах. В статье я расскажу, как установить программу на компьютер с диска?
Содержание статьи
- Инструкция
- Нет привода
- Специализированные программы
Инструкция( к содержанию ↑ )
Уже сегодня «Мировая сеть» развита, как никогда. Это позволяет практически все ПО получать в считанные минуты. Но иногда некоторые пользователи все же встречаются с ситуацией, когда нужно поставить на компьютер или на ноутбук приложение с диска. Для этого делаем несколько движений:
Помещаем переносную память в соответствующий разъем.
Ждем, пока появится окно автозагрузки.
Нажимаем далее, читаем лицензионное соглашение, подтверждаем.
Затем выбираем место расположения. Я рекомендуют все программы устанавливать на диск C:\. В случае если начнутся проблемы, и придется размещать новую операционную систему через БИОС и форматирование, необходимо будет просто заново расположить ПО. Не нужно вычищать его следы с различных мест.
Некоторое обеспечение не рассчитано на автоматически запуск. Для старта зайдите в «Мой компьютер» и на самом приводе нажмите ПКМ, выберите «Открыть». Должны появиться файлы.
Находим «Setup.exe» или «Install.exe» и запускаем его.
Далее все выполняем, как было описано ранее.
Нет привода( к содержанию ↑ )
Иногда существует проблема, когда на устройствах просто не предусмотрено соответствующего разъема. Что же делать, если нет дисковода? Тогда необходимо пластик с металлическим напылением вставить в другой компьютер, скопировать все файлы с него на флешку, а затем для установки использовать переносную память USB.
Специализированные программы( к содержанию ↑ )
У некоторых пользователей нередко возникают проблемы с расположением в системе специального программного обеспечения, которое относится к диагностике автомобиля – OBD 2, ProScan, ELM327 и многие другие.
Оно, как и все прочее поставляется на диске вместе с элементами, подключаемыми непосредственно к авто. Как его правильно разместить в системе, указано в прилагаемой инструкции.
Если вам что-то непонятно, можете просмотреть видео на эту тему:
Иногда проблемы возникают с ПО Victoria, с помощью которого производится проверка винчестера на проблемные места. Обычно это случается из-за несовместимости. Перед началом просто найдите подходящую версию.
Надеюсь, моя статья поможет справиться с проблемой. Подписывайтесь и рассказывайте друзьям!
Материалы по теме
Программы для ELM 327 USB
Данный список программ 100% работает с ELM 327 USB !!!
Scanmaster 2.1 – Скорее всего самая популярная программа для ПК! Имеет русский интерфейс, проста в установке, и имеет кучу параметров для мониторинга авто.
Поддерживает прктически все авто начиная с 1996г. Скачать
OpenDiag – отличный проект по диагностике отечественных авто! Есть платная и бесплатная версия программы. А также программа для Андроид. Работает как ELM 327, KKL-409, J2534. Скачать можно по ссылке Скачать
ForScan – Диагностирует любые марки: Ford, Mazda, Lincoln, Mercury, которые могут быть прочитаны поддерживаемыми адаптерами. Это 99% моделей после 2000 года и около 92% моделей после 1996г. Русский Интерфейс! Скачать
ELMconfig – Программа работает с электронными модулями платформы C1. Это С307 (Focus), C214 (C-Max), C394 (Kuga). Доступны все модули, подсоединенные к CAN-шине, в т.ч. GEM, подушки, АБС, климат, двери, PCM, коробка, парктроник, доп. отопитель, фары. Очень хороший софт! Русский интерфейс! Скачать
MotorData ELM327 – Бесплатная программа для ELM327 на русском языке от компании «Легион-Автодата» Позволяет с помощью ноутбука и адаптера ELM327 (USB или Bluetooth) организовать широкие функции диагностики двигателя.
Отличительной особенностью программы является дополнительная возможность Motordata ELM327 диагностировать праворульные Toyota. Скачать
FoCCCus – Новейшая программа для диагностики автомобилей Ford Focus MK3 (2011-2016), а также частично Fiesta 7 и Kuga 2, для полноценной диагностики необходимо использовать сканер ELM327 с переключателем. Скачать
Tiggo DIAG – Программа для диагностики автомобилей китайского производства – Chery, Great Wall и другие. Программа работает с K-Line адаптером или адаптером ELM327.В настоящее время Tiggo Diag перекрывает потребности среднестатистического автомобилиста, который хочет быть в курсе технического состояния своего автомобиля или просто сбросить ошибку двигателя или устранить неполадку в работе автомобиля. Скачать
FiatECUscan – Программа предназначена для диагностики электроных блоков управления автомобилей Fiat, Alfa, Lancia через интерфейсы: ELM327 USB, Vag com 409.1 Скачать
TECU-2 – Программа поддерживает протокол Toyota/Lexus Скачать
ScanXL Professional – Программа для диагностики автомобилей марки Ford, Lincoln, Mercury (1996-2009), GM (1996-2009), Mazda (1996-2009) – по протоколу OBDII (OBD2) для адаптера ELM327.
Программа ScanXL Professional не является дилерской программой, но имеет в своей базе достаточно много заводских параметров автопроизводителей. Кроме заводских параметров имеется большое количество настраиваемых расчетных параметров. В том числе, можно самому создавать такие параметры. Скачать
Лучшие программы для смартфонов и компьютеров для распознавания OBD2
Диагностическая колодка ODB2 позволяет считывать информацию о текущем состоянии автомобиля с помощью сбора данных с установленных на машину датчиков. Подключив адаптер (сканер) к бортовому компьютеру (напрямую или через переходник), вам потребуется соединиться с ним. Соединение осуществляется через Wi-Fi, bluetooth или USB-кабель со смартфоном или планшетом.
Приложения для считывания ошибок
Но такое соединение будет бессмысленным, если на гаджете отсутствует соответствующий софт. Специальная программа передаёт информацию от бортового компьютера через адаптер на телефон, что позволяет корректировать, сбрасывать настройки, удалять ошибки и выполнять ряд других операций, предусмотренных возможностями машины и диагностического оборудования.
Программное обеспечение
Во многом работа по самостоятельной диагностике машины зависит от того, какой применяется софт. Не каждая прога способна обеспечить широкими возможностями и функционалом. Но и не все машины располагают большим количеством датчиков, чтобы выдавать на экран устройства множество данных.
Если у вас есть гаджет под управлением Android, тогда для OBD 2 можно использовать широкий список программ. Некоторые устанавливают сразу две программы или больше, пытаясь найти оптимальную конкретно для своего автомобиля.
Но среди всего софта под OBD2 какой же лучше использовать? Это индивидуальный момент, поскольку зависит от нескольких факторов, включая марку, модель и год выпуска автомобиля.
Существуют лучшие, признанные аудиторией программы. Потому рекомендуется рассматривать эти приложения как софт для работы через ОБД 2.
Torque
Самая лучшая программа для считывания ошибок
Считается самой лучшей программой для операционной системы Android.
Принимает и отображает диагностические данные с помощью блютуз-соединения.
Пользователям предлагаются бесплатная и платная версия. Платный софт позволит изучить базовые ошибки бортового компьютера и удалить их при необходимости. А вот версия Pro, за которую придётся заплатить, позволить получить полезную диагностическую информацию через OBD2, включая характеристики работы мотора, расшифровку кодов ошибок, удаление ошибок из ЭБУ и пр.
Оптимальный вариант, совместимый с большинством диагностических сканеров. Для начинающего пользователя сразу покупать платную версию нет смысла. Начните с бесплатной.
Dash Command
Dash Command адаптированная под работу с разными платформами
Вторая по популярности программа, адаптированная под работу с разными платформами, включая Android. Позволяет самостоятельно диагностировать автомобили, используя адаптеры для подключения к OBD2.
Отличается достаточно широкими функциональными возможностями, поскольку прога может отобразить на экране обороты мотора, скорость движения, расход горючего, положение заслонки, педали газа, педали тормоза, рассчитать расстояние, которое машина способна преодолеть на оставшемся количестве топлива и пр.
Софт считывает ошибки, обеспечивает автовладельца возможностями самодиагностики. Отличная и подробная программа, которая заслуживает вашего внимания.
Car Gauge
Самодиагностика автомобиля с помощью Car Gauge
Достойный инструмент для самодиагностики автомобиля. Достаточно вставить сканер в разъём диагностической колодки OBD2, и установить софт на Андроид-устройство.
Программа позволяет считывать ошибки и диагностировать текущее состояние машины. Выпускается в платной и бесплатной версии. Бесплатная программа позволит убедиться в совместимости с авто и разобраться в возможностях софта. Платная версия обладает куда более широким функционалом.
BMW What
Лучшее Андроид приложение для владельцев автомобилей BMW
Одно из лучших, если не лучшее Андроид приложение для владельцев автомобилей от немецкого автоконцерна BMW. Эта программа работает практически со всеми видами электронных блоков управления, которые устанавливаются на эти машины.
Имея в распоряжении адаптер и программу, можно полноценно диагностировать автомобиль и кодировать всё своими руками.
Перед покупкой платной версии обязательно установите бесплатную. С некоторыми авто софт может оказаться несовместимым. Вы просто зря потратите деньги на покупку приложения для Android.
Car Doctor
Софт считывает в динамике динамические данные бортового компьютера автомобиля
Достойный софт, позволяющий в динамике считывать и сохранять данные бортового компьютера автомобиля, который поддерживает OBD2. Плюс может работать с авто, на которых стоит одновременно несколько бортовых компьютеров.
Считывает параметры силового агрегата в реальном времени, показывает графики изменения данных, считывает и сбрасывает ошибки двигателя, показывает расход топлива, сохраняет информацию об обнаруженных ошибках и пр.
EZway
Программа для Android c целым автомобильным сообществом
Программа для Android имеет целое автомобильное сообщество в сети и собственный сайт, где можно завести персональную страницу, следить за статистикой других автовладельцев, отображать статистику своих поездок, поломок и пр.
Софт даёт возможность самостоятельно сбросить ошибку двигателя (Check), контролировать расход горючего, сравнивать реальные параметры с заявленными автопроизводителем, учитывать расходы на АЗС и пр. Вы даже можете посчитать, сколько примерно стоит проехать на вашей машине 1 километр.
Приложение обладает крайне широкими функциональными возможностями, потому подходит тем автовладельцам, которые хотят активно следить за состоянием собственного автомобиля и обходиться без услуг диагностических центров.
ECU Tracker
Программа для получения данных в режиме реального времени
Неплохая программа для получения данных о работе авто в режиме реального времени. Указывает расход топлива в разных режимах (общий, текущий, за определённый промежуток времени), считывает данные с датчиков, показывает расход за час поездки и пр.
С помощью отображаемой информации водитель только косвенно оценивает состояние машины. Это даёт возможность вовремя заметить перерасход или нестабильную работу, и отправить автомобиль для ТО.
Scan Master
Информативное приложение для считывания ошибок
Достаточно информативное приложение, поддерживающее стандарты OBD2 и позволяющее работать с гаджетами под управлением операционной системы Android.
Установив софт, вы сделаете из своего планшета или смартфона полноценный диагностический центр. Версия Lite предлагает широкий набор функций, в отличие от множества других бесплатных программ. Но параметры и ошибки отображаются в меньшем количестве, если сравнивать с платной версией.
Советуем начать с версии Lite. Если софт удовлетворит вас по всем параметрам, тогда сможете смело брать платную версию и расширять функциональные возможности собственного диагностического оборудования.
Выбирая софт для операционной системы Android, не забывайте учитывать его совместимость с вашим адаптером и транспортным средством. Не все лучшие программы подойдут вам. Некоторые из них, созданные под определённые марки автомобилей, всё равно могут неполноценно работать с некоторыми моделями.
Потому обязательно начинайте с бесплатных версий.
Если прога окажется совместимой с автомобилем и вам потребуется расширить диагностический функционал, тогда сможете взять платный софт и самостоятельно следить за ошибками и параметрами работы машины.
Обязательно напишите, каким софтом вы пользуетесь для диагностики машины, и каковы ваши впечатления о работе той или иной программы. Не забывайте подписываться и оставлять комментарии!
Программа для диагностики автомобиля obd 2 на русском языке
На мой взгляд, лучшая программа для диагностики автомобиля obd 2 на русском языке является Scan Master. Это не профессиональный софт, но его использование позволит вычислить неисправности и получить более полную информацию по работе той или иной системы автомобиля.
Программу можно устанавливать на любую операционную систему от XP до Win 10. В моем случае Скан Мастер стоит на десятке (не машина) и работает без проблем.
Необходимые средства для диагностики
Что необходимо помимо программы для самостоятельной диагностики авто?
- Наличие автомобиля
- Считывающее устройство (автосканер) типа Scan Tool Pro, Elm 327 и другие.
- Ноутбук (наличие функции Bluetooth)
Автосканер должен корректно работать с вашим автомобилем, то есть вы должны подобрать адаптер, который будет соединяться через порт obd с бортовым компьютером (подробнее в статье о Targue Pro). Если возникнут какие-либо проблемы в программе – нет соединения, неправильные данные и другое, знайте, это в первую очередь косяк автосканера. Не скупитесь, берите только рекомендуемые устройства у проверенных продавцов. К примеру, на Алиэкспресс полно подделок под оригинал, которые будут соединяться далеко не со всеми марками автомобилей.
Работа программы для диагностики автомобиля через ноутбук
Скачать бесплатно можно здесь. В архиве нет KeyGen, так как и облако и антивирус на него будут ругаться. Если понадобиться подскажу где взять.
Приступим к разбору программы Scan Master.
После установки нужно активировать Скан Мастер и в этом поможет KeyGen. Информация по активации вложена в архив.
По умолчанию программа на английском языке.
Для удобной работы, ее лучше русифицировать. Все для этого имеется в том же архиве. И эта процедура займет 1 минуту. Теперь программа готова к работе.
Диагностика на смартфоне с приложением Targue Pro
1. Подключаем автосканер к разъему obd 2.
2. На ноутбуке не забываем включить блютуз соединение (программа предусматривает и другие виды соединения), запускаем поиск нового устройства.
После того как устройство OBD 2 найдено и сопряжено с компьютером, переходим в саму программу.
3. В программе находим иконку “Связь”.
Тип соединения выставляем “Блютуз” и протокол на “Автомат”.
Включаем поиск устройств кнопкой “Сканеры”. Ключ зажигания должен находиться в первом положении (двигатель не работает).
Выбираем нужное устройство, подтверждаем кнопкой ОК.
4. Следующим шагом переходим во вкладку “Старт” и жмём кнопку “Соединить”. После чего происходит синхронизация устройства с программой, но здесь видно, связи с ЭБУ нет.
Для этого нужно запустить двигатель и повторить соединение.
Как только программа покажет соединение с ЭБУ, можно приступать к диагностике систем.
Рассмотрим, что может программа Скан Мастер.
При каждом переключении вкладок в шапке программы не забывайте нажимать кнопку Читать, для получения данных.
Информация об автомобиле
В моем случае я получил данные VIN и кое-какие числа.
Статус системы
Эта вкладка показала какие системы поддерживаются автосканером. Значит, по ним я могу получить полный отчет.
Коды ошибок
Эта вкладка проверила наличие ошибок. Как видно на изображении ошибок не обнаружено.
Лямбда-зонды
Программа показала наличие двух лямбда-зондов. Цифр нет, ну и ладно, значит работают. Один стоит на входе в катализатор, другой на выходе.
Таблица оперативных данных
Вот тут в режиме реального времени можно видеть многочисленные показатели.
Измерения оперативных данных
Эта вкладка поможет вывести нужные параметры в цифровом виде и следить за ними.
Количество выведенных данных можно изменить, добавив дополнительные окна.
Графики данных
Это то же самое, только в виде графиков.
Как видите, программа для диагностики автомобиля Scan Master несложная, главное разобраться в данных, которые она нам выводит.
Видео о программе
Как подключить и настроить диагностический автомобильный сканер кодов OBD II CAN?
Как подключить и настроить диагностический автомобильный сканер кодов OBD II CAN?
КРАТКОЕ СОДЕРЖАНИЕ:
- Подключите устройство к телефону по Bluetooth
- Подключите устройство в настройках программы Torque
После покупки автомобильного диагностического сканера кодов OBD 2 нам очень часто задают вопрос – как его использовать? Действительно, разобраться с подключением бывает непросто, особенно, когда первый раз держишь устройство в руках. Именно поэтому мы написали данную статью – надеемся, она поможет Вам приступить к работе с устройством сразу после покупки и не терять драгоценное время.
Для начала давайте рассмотрим само устройство. Оно представляет собой небольшую коробочку, которая является, фактически, переходником для подключения Вашего смартфона к автомобилю через Bluetooth. Всей расшифровкой и обработкой информации занимается Ваш телефон – при помощи специальной установленной программы. Именно наличие практически у каждого человека небольшого смартфона сделало возможным производство бытовых автомобильных сканеров OBD II. Раньше для расшифровки использовались мощные компьютеры, которые устанавливались только в автосервисах. А теперь проверить состояние всех систем Вашего железного коня можно так же легко, как сделать покупку в обычном магазине! А самое главное – автомобильный сканер является «мультимарочным», то есть, подходит для абсолютно любого автомобиля!
Но вернемся к нашему устройству:
Рис. 1. Внешний вид автомобильного диагностического сканера OBD 2
В некоторых моделях сканеров в комплекте с устройством идет диск с программным обеспечением.
Но на самом деле, для работы он совершенно не обязателен. Все, что нам нужно – это само устройство и смартфон.
Первое, что нам нужно – это найти диагностический разъем в автомобиле. Многие люди сразу лезут под капот, но в большинстве случаев разъем находится внутри салона, где-то под рулевой колонкой. Скажем честно – чтобы его обнаружить, придётся постараться. Советуем использовать фонарик. Зато после того, как он будет найден, Вы сможете устанавливать сканер не глядя.
Следующим шагом идет установка самого сканера. Желательно производить установку при заглушенном автомобиле. Разъем устроен таким образом, что неправильно вставить устройство невозможно.
После установки в разъем на устройстве загорится индикатор.
Теперь нам понадобится сама программа. Мы (сотрудники интернет-магазина «Азиада») пользуемся смартфонами на Андроиде, поэтому статью пишем исходя из собственного опыта. На смартфонах с другими операционными системами процесс будет очень похож, мы уверены, что Вы без труда разберётесь.
Итак, открываем Google Play Market. Существует большое количество программ для диагностики, они отличаются возможностями, интерфейсом и т.д.. Лично мы используем программу Torque – управление в ней интуитивно понятно и не требует каких-либо особых знаний. Впоследствии Вы всегда сможете установить другой софт.
Рис. 2. Приложения в Play Market при поисковом запросе «Torque»
Вбив в поисковую строку «Torque», мы увидим, что таких программ две – платная версия и бесплатная (см. рис. 2). Для начала есть смысл не тратить деньги и поставить бесплатную версию. В 99% случаев ее возможностей достаточно.
Устанавливаем…
И получаем вот такой ярлык на рабочем столе:
Рис. 3. Ярлык программы «Torque» на рабочем столе
Теперь нам нужно соединить смартфон и автомобильный диагностический сканер кодов через Bluetooth. Соединение происходит в два этапа – первым этапом мы должны объяснить Андроиду, что у нас есть новое Bluetooth – устройство и нам нужно его подключить к телефону.
Вторым этапом мы должны объяснить программе Torque, что подключенное по беспроводному каналу устройство и есть наш сканер.
Для этого открываем в вашем телефоне «настройки», выбираем закладку «Bluetooth», затем в списке ищем сканер. Если его там нет – вытащите и установите его в разъем еще раз, возможно, он просто впал в «спящий режим».
Рис. 4. Подключение автомобильного диагностического сканера через Bluetooth
Иногда прибор определяется весьма странно, например, как на рисунке – 00:11:10:24:03:49. Но после того, как Вы его подключите, он обретет свое «настоящее» имя и станет называться Aut-Tech.
Итак, щелкаем на устройство в списке. Выскочит окошко, в котором нужно будет ввести пароль – 1234. Возможно, у других устройств пароль будет другим, но это всегда простейшее сочетание символов – 1111, 0000, 1234, 123456 и так далее. После ввода пароля нажмите клавишу «ОК».
Рис. 5. Запрос пароля для подключения
Устройство будет подключено. Обратите внимание на забавный факт – на многих смартфонах значок беспроводного соединения не меняет цвет!
Тем не менее, в списке появится надпись – «авторизовано».
Рис. 6. Устройство Aut-Tech авторизовано
Теперь запускаем саму программу. Затем на экране щёлкаем на кнопку с шестеренкой – это «настройки». В зависимости от типа Вашего устройства и диагонали экрана внешний вид может отличаться от наших картинок. В некоторых случаях настройки вызываются нажатием на отдельную кнопку на корпусе смартфона. Это зависит только от модели аппарата, который Вы используете.
После нажатия появится меню, в котором выбираем «настройки»:
Рис. 7. Кнопка «Меню» в программе «Torque»
В настройках среди прочего нам нужно проверить раздел «Connection» – должно быть установлено «Bluetooth» (бывают адаптеры с подключением по Wi-Fi, настраиваются практически так же).
И самое главное – нажмите на раздел «Device». Выскочит список всех устройств, которые Вы подключали по Bluetooth – Ваши гарнитуры, беспроводные колонки и прочее. В списке выберите Aut-Tech – это и есть наш диагностический сканер.
Рис. 8. Интересующие нас пункты меню
Рис.
9. Выбор устройства Bluetooth
Примечание: В нашем случае мы ничего не подключали к данному планшету ранее, поэтому в списке и присутствует только «Aut-Tech». У Вас ситуация может быть немного иная.
ПОЗДРАВЛЯЕМ! УСТРОЙСТВО ПОДКЛЮЧЕНО И РАБОТАЕТ!
Как это проверить? Самый простой вариант – считать показания какого-либо датчика. Идеально для этих целей подходит датчик напряжения на аккумуляторе. Для этого в основном меню программы на пустом поле задержите палец на несколько секунд. Появится меню, выберите «Add Display» -> «Display» -> «Voltage». Выберите желаемый размер дисплея, и он будет помещен на рабочий стол программы. Заведите машину – и индикатор покажет напряжение – 14 вольт когда машина заведена, или 12 вольт если мотор заглушен.
Рис. 10. Напряжение на аккумуляторе

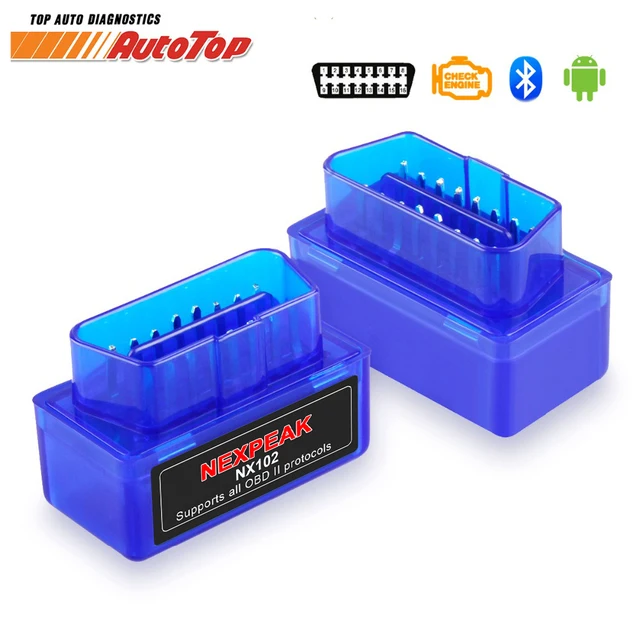

Подключение BlueTooth адаптера ELM 327 (протокол OBD-II) к магнитоле SMARTY Trend
Хотим познакомить Вас, с очень удобным и полезным устройством – это замечательный сканер ELM327, работающий по протоколу OBD-II.
Что же это за заверь такой? И почему он будет интересен обладателям Android магнитолы SMARTY Trend? Начнём с самого протокола OBD-II (On-board diagnostics) – это бортовая диагностика в режиме реального времени. Во всех современных автомобилях этот протокол имеется. Как же нам его идентифицировать? Это шестнадцати контактный диагностический разъем, который имеет форму трапеции. Расположение этого разъёма уникально для каждого автомобиля. Есть и такие «счастливчики» у которых он расположен под капотом. В таких случаях для подключения ELM327 необходимы дополнительные переходники.
А что же это за сканер ELM327 и для чего он может нам пригодиться? Он способен считывать информацию о функционировании двигателя, всех систем автомобиля и о ошибках, которые периодически могут возникать при его эксплуатации.
C его помощью, на экран магнитолы будут отображаться значения различных датчиков, включая:
- Обороты двигателя
- Нагрузка двигателя
- Температура охлаждающей жидкости
- Состояние топливной системы
- Скорость движения автомобиля
- Краткосрочный расход топлива
- Долгосрочный расход топлива
- Абсолютное давление воздуха
- Опережение зажигания
- Температура всасываемого воздуха
- Массовый расход воздуха
- Положение дроссельной заслонки
- Лямбда-зонд
- Давление топлива
Поверьте, этот маленький адаптер способен сэкономить немало вашего времени, нервов и денег.
Далее, мы покажем Вам как подключить данное устройство к магнитоле SMARTY Trend.
Наш сканер мы подключали к автомобилю Opel Astra H. В нашем случае интерфейс OBD-II находится в районе ручного тормоза. Для начала нам необходимо подключить адаптер, делаем это при выключенном двигателе.
После этого, мы заводим автомобиль и включаем магнитолу. Заходим в приложение Bluetooth, ищем наш адаптер, выбираем его и нажимаем на кнопку «сопряжение». Если сопряжение прошло успешно, то в статус баре сверху появляется символ ODB.
После этого нам необходимо будет зайти в приложение OEM и установить программу Torque.
После запуска Torque мы увидим, не очень обнадёживающую надпись, что соединения с адаптером у нас нет. Поэтому нам необходимо будет зайти в настройки.
Выбираем пункт меню «настройки OBD II адаптера», а после этого «выберите Bluetooth устройство».
На экране, после этих манипуляций, мы увидим адрес нашего сканера – нам необходимо выбрать его.
После настройки, в главном меню приложения, мы увидим, что уже отображается определённое количество оборотов на холостой ход. Также мы увидим, что на нашем адаптере замигали индикаторы – это значит, что идёт обмен данными.
У приложения информативный и понятный интерфейс.
Таким образом наш адаптер умеет считывать автомобильные ошибки и отображать их коды. При наличии доступа в интернет, код ошибки можно расшифровать. Хоть адаптер и является универсальным, но на некоторых автомобилях не исключены сложности с подключением ELM 327, или невозможность такового.
Хотим Вас заверить, что вы не пожалеете о приобретении этого устройства.
| Безопасные платежи |
Домой> Автомобильная промышленность> ELM327> Руководства для ELM327> ELM327 Bluetooth Руководство для Android Рекомендуемые продуктыОпубликовано 19 ноября 2015 г.  НикомЗагрузите и распечатайте руководство по установке Android Bluetooth ELM327
Комментариев пока нет. |

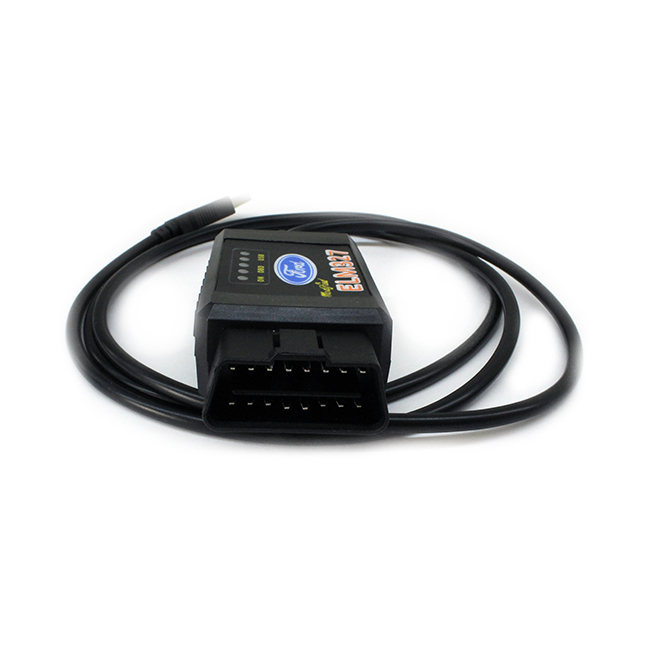

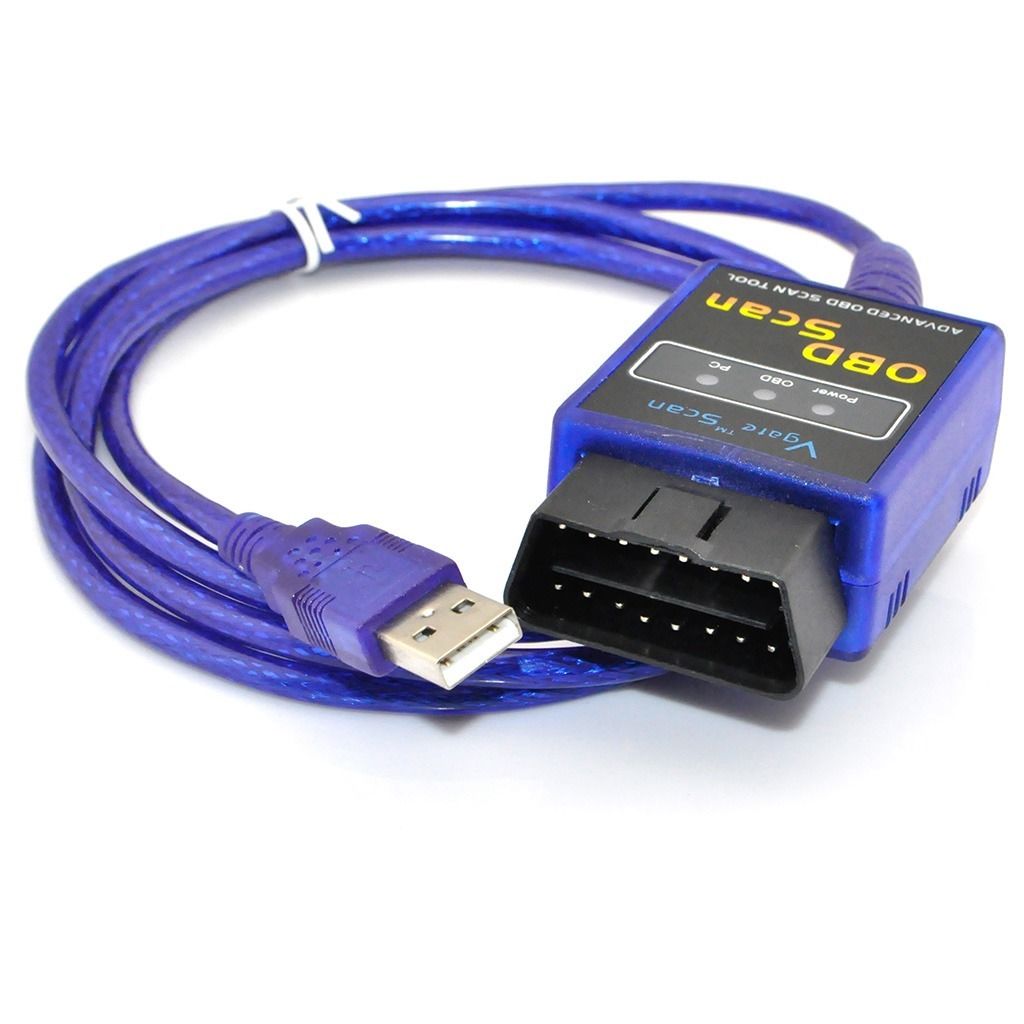

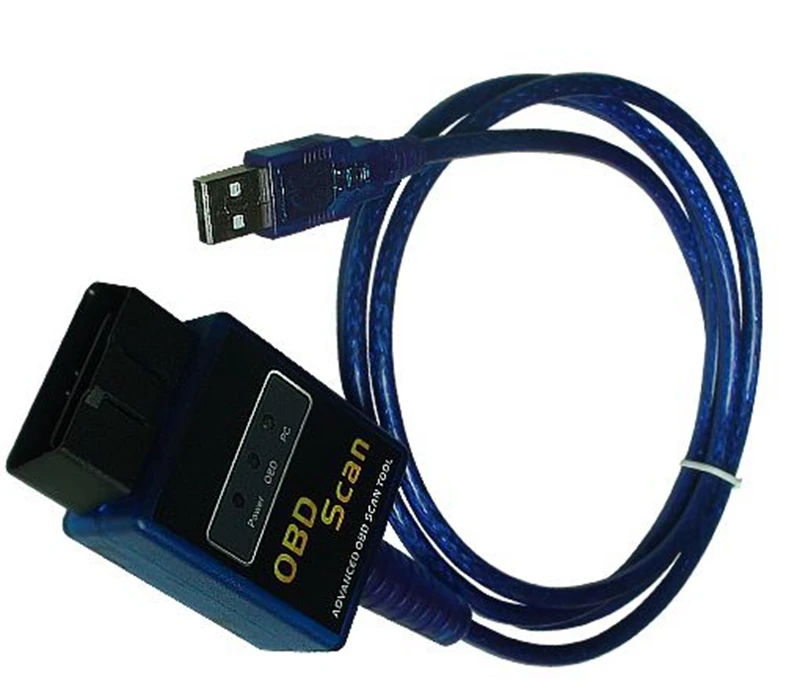

OBD2 to USB ELM327 Cable Scan Tool – OBD2 Австралия
Описание
В сочетании с одним из многих совместимых диагностических программ или приложений USB-кабель OBD2 позволяет легко сканировать и очищать коды двигателя, просматривать и записывать данные двигателя и производительности в реальном времени, просматривать состояние выбросов и многое другое.
Опции программного обеспечения:
OBD Auto Doctor – Подходит для всех автомобилей OBD2 и позволит вам проверять коды неисправностей двигателя и очищать их, а также проверять данные датчиков двигателя. Работает на компьютерах Mac и Windows.
MUltiECU – Подходит в основном для Faits, Alfas и Jeep и дает вам доступ к некоторым из этих систем автомобилей. Подходит для компьютеров с Windows.
Это всего лишь два примера, есть ряд других вариантов.
Он оснащен стабильным высококачественным подлинным микроконтроллером Microchip PIC18F25K80, который добавляет такие ключевые функции, как автоматический поиск и идентификация протокола, а также низкое энергопотребление.
Поддержка нескольких протоколов:
- ISO 9141-2 (начальная скорость 5 бод, 10,4 кбод)
- ISO 14230-4 KWP (5 бод инициализация, 10,4 кбод) (KWP2000)
- ISO 14230-4 KWP (быстрая инициализация, 10,4 кбод) (KWP2000)
- ISO 15765-4 CAN (11-битный идентификатор, 500 кбод)
- ISO 15765-4 CAN (идентификатор 29 бит, 500 кбод)
- ISO 15765-4 CAN (11-битный идентификатор, 250 кбод)
- ISO 15765-4 CAN (идентификатор 29 бит, 250 кбод)
- SAE J1850 PWM (старые автомобили Ford)
- SAE J1850 VPW (старые автомобили GM)
Покрытие транспортных средств:
Работает на всех транспортных средствах OBDII (1996+ в США) и автомобилях EOBD.
Для того, чтобы ваш автомобиль был совместим с OBDII, он должен иметь 16-контактный разъем DLC (разъем канала передачи данных) под приборной панелью, а на информационной этикетке системы контроля выбросов должно быть указано, что автомобиль соответствует требованиям OBD II.
С соответствующим диагностическим программным обеспечением или приложением ELM327 USB может выполнять следующие операции:
- Считывание диагностических кодов неисправностей, как общих, так и специфичных для производителя, и отображение описаний кодов с более чем 3000 универсальных определений кодов в базе данных
- Очистить диагностические коды неисправностей и выключить контрольные огни двигателя
- Отображение и запись данных датчиков в реальном времени, в том числе:
Обороты двигателя
Температура охлаждающей жидкости
Расчетное значение нагрузки
Состояние топливной системы
Скорость миль / ч
Кратковременная корректировка топливоподачи
Регулировка топливоподачи
Давление во впускном коллекторе
Timing Advance
Температура воздуха на впуске
Расход воздуха
Абсолютное положение дроссельной заслонки
Напряжения датчика кислорода / ассоциированная кратковременная топливная корректировка
Давление топлива
+ еще
Автоматически ищет правильный протокол или может быть настроен вручную.
Светодиод состояния
Длина с USB-кабелем: 1,5 метра
Скорость передачи RS232 до 500 Кбит / с
Adaptive Timing автоматически регулирует тайм-ауты ST
Возможность выбора питания до AT MA
Адрес источника (тестера) можно изменить
Можно сбросить все PP с помощью перемычки
Адреса приема могут быть установлены независимо
Power Control с режимом ожидания с низким энергопотреблением
A, 4800 бод, опция ISO
Область энергонезависимой памяти для хранения пользовательских данных
Поддержка расширенной адресации CAN
Теперь вы можете выполнить инициализацию шины ISO / KWP без отправки запроса
Команда SS позволяет последовательно искать протоколы OBD
Новая команда TA позволяет легко изменить адрес тестера
Заводская калибровка цепи считывания напряжения легко восстанавливается
ISO 9141 и ISO 14230:
Теперь можно изменить адрес медленного запуска
Контроль проверки ключевых слов
Протоколы KWP теперь могут передавать 3- или 4-байтовые заголовки
Технические характеристики:
Подключение: USB 2.
0 / 1,1
Скорость передачи: 9600 или 38400
Светодиоды индикаторов: OBD Tx / Rx, RS232 Tx / Rx, Power
Напряжение: 12 В
USB к последовательному чипу: FTDI FT232RL USB к UART
Версия прошивки: 1.5
Microchip PIC18F25K80 Технические характеристики:
Программная память: 32 КБ флэш-памяти
Скорость ЦП: 16 MIPS
ОЗУ: 3648 байтов
Данные EEPROM: 1024 байта
АЦП (аналого-цифровой преобразователь): 8 каналов, 12 бит
Компараторы: 2
Драйвер:
Драйвер необходимо установить перед использованием, чтобы сканер работал с вашим компьютером.
https://ftdichip.com/wp-content/uploads/2021/08/CDM212364_Setup.zip
ELM327 USB OBD2 диагностический сканер с чипом Ch440
Кабель ELM327 USB OBD2 – это недорогой и экономичный диагностический сканер, совместимый с широким спектром программного обеспечения для диагностики автомобилей для ПК с Windows.
В сочетании с совместимым диагностическим программным обеспечением USB-кабель ELM327 позволяет легко сканировать и очищать коды двигателя, просматривать и записывать данные двигателя и производительности в реальном времени, просматривать состояние выбросов и многое другое.
Характеристики:
- * Недорогой, экономичный USB-сканер для базовой диагностики автомобилей
- Считывание и стирание диагностических кодов неисправностей (DTC) и выключение контрольной лампы двигателя
- Просмотр данных автомобиля в реальном времени, графиков и параметров производительности
- Находите и устраняйте проблемы до того, как они возникнут
- Совместим со всеми автомобилями, совместимыми с OBDII
- Совместимость с Windows XP 7 8 10 (32/64-бит) и Mac OSX
- Microchip PIC18F25K80 Микроконтроллер
Поддержка нескольких протоколов:
- ISO 9141-2 (5 бод инициализация, 10. 4 кбод)
- ISO 14230-4 KWP (5 бод инициализация, 10,4 кбод) (KWP2000)
- ISO 14230-4 KWP (быстрая инициализация, 10,4 кбод) (KWP2000)
- ISO 15765-4 CAN (11-битный идентификатор, 500 кбод)
- ISO 15765-4 CAN (идентификатор 29 бит, 500 кбод)
- ISO 15765-4 CAN (11-битный идентификатор, 250 кбод)
- ISO 15765-4 CAN (идентификатор 29 бит, 250 кбод)
- SAE J1850 PWM (старые автомобили Ford)
- SAE J1850 VPW (старые автомобили GM)
4 кбод) Покрытие транспортного средства: Работает на всех транспортных средствах OBDII (1996+ в США) и транспортных средствах EOBD (бензиновых автомобилях с 2001+ и дизельных автомобилях с 2003/2004 в Европе)
Чтобы ваш автомобиль соответствовал требованиям OBDII, он должен иметь 16 -pin DLC (разъем канала передачи данных) под приборной панелью, а на информационной этикетке системы контроля выбросов должно быть указано, что автомобиль соответствует стандарту OBD II
Технические характеристики:
- Подключение: USB 2.0 / 1,1
- Светодиоды индикаторов: OBD Tx / Rx, RS232 Tx / Rx, Power
- Напряжение: 12В
- USB к последовательному чипу: Ch440G USB к последовательному чипу
- Поддерживаемые ОС: Windows XP 7 8 10 (32/64-бит) и Mac OSX
* Ch440 USB к последовательному чипу Информация:
Недорогой USB-последовательный чип, который отлично подходит для базовой диагностики автомобиля, считывая и очищая коды двигателя и считывая данные двигателя.Для более продвинутой диагностики, такой как специальные тесты, программирование ЭБУ, долгосрочное / коммерческое использование или просмотр данных в реальном времени за определенные периоды времени, мы рекомендуем использовать наши USB-кабели ELM327, в которых используются микросхемы Prolific PL2303, SI Labs CP2102 или FTDI FT232RL
.
Модифицированный ELM327 USB
Теперь мы предлагаем выбор контроллеров USB. Пожалуйста, выберите, какой из них вам нужен при заказе.Доступны следующие варианты:
FTDI – USB-контроллер премиум-класса.Высокое качество, скорость и стабильность до 500 кбод.
Ch440 – Бюджетный вариант отлично работает до 500к бод и дешевле!
В качестве ориентира: если вы собираетесь использовать наше устройство для программирования модулей, Conversmod или любого приложения, где высокие скорости требуются в течение длительного периода времени, то вариант FTDI может работать немного лучше.
Если вы хотите, чтобы устройство было просто общим, то есть для чтения и сброса некоторых кодов с периодическим программированием, тогда подойдет опция Ch440.
Наш модифицированный ELM327 – лучший выбор для вашего автомобиля Ford, Mazda или Mercury и единственный, рекомендованный во всем мире владельцами, организациями и разработчиками программного обеспечения.
НАША ПРОДУКЦИЯ ГАРАНТИРУЕТСЯ РАБОТЫ И ПОЛНОСТЬЮ ИСПЫТАНА НА АВТОМОБИЛЯХ FORD!
Наши устройства могут получить доступ как к HS CAN, так и к MS CAN через встроенный тумблер, и они очень просты в использовании и настройке.
Это устройство работает с программным обеспечением Ford для ПК с Windows, таким как Elmconfig, Forscan, FF2, Conversmod и FoCCCus. Его также можно использовать с другими марками автомобилей и другим программным обеспечением OBD, совместимым с ELM327.
Обратите внимание: мы не предоставляем программное обеспечение. Посетите нашу страницу со ссылками на популярные веб-сайты, посвященные программному обеспечению.
USB ELM327 и программное обеспечение предназначены только для ПК с Windows.
Его можно использовать с iMac, но только при использовании Windows с двойной загрузкой или виртуальной машины и при условии, что производительность iMac не снижается.
Подойдет любой ноутбук от Windows XP до Windows 10, однако, если требуется программирование модулей, мы рекомендуем минимальные спецификации Intel i3.
Всегда держите ноутбук подключенным к сетевому зарядному устройству, чтобы избежать неожиданного выключения из-за плохой работы аккумулятора.
Чтобы узнать о продукте, который работает с устройствами iOS или Android, см. Наш WiFi ELM327.
Не используйте USB ELM327 с телефоном или планшетом.
Фото только для иллюстрации.
Полученный продукт может отличаться по внешнему виду или иметь другую этикетку, чем товар на фотографии, но все функции будут точно такими же.
ELM327 USB | Характеристики, преимущества, инструкция по применению и анализ
Благодаря достоинствам USB-сканера ELM327, большинство профессионалов в области автомобильной механики и некоторые любители предпочитают его. Что делает его таким особенным? На этот вопрос мы ответим ниже.
Что такое ELM327 USB? Это отличный инструмент, который используется в качестве моста в сочетании с протоколом OBD2 и EOBD автомобиля , он может считывать и передавать все данные с центрального блока автомобиля на приемное устройство; Кроме того, он может записывать коды неисправностей, а также отображать работу двигателя и поведение датчиков автомобиля.
ELM327 USB имеет некоторые особенности, которые делают его уникальным:
- Он совместим с Windows, Linux, компьютерами Mac.
- Подключение прямое с помощью высокоскоростного кабеля USB .
- Используется в автомобилях с протоколом OBDII и EOBD , независимо от марки и модели.
- Он поддерживает протоколы SAE J1850 VPW и SAE J1850 PWM.
- Соответствует программе Advanced Engine Check.
USB-сканер ELM327 имеет преимущества, которые делают его инструментом номер один, используемым профессионалами в этой области.Вот некоторые из них:
- Обеспечивает безопасность в момент передачи данных , поскольку при использовании соединительного кабеля вероятность прерывания связи менее велика.
- Передает данные с высокой скоростью и с точностью.
- Его можно подключить с помощью переходного кабеля USB OTG для использования со смартфоном или планшетом Android.
- Он совместим с такими программами, как Torque , SCAN TOOL, Modiag и другими.
- Отображает подробную диагностическую информацию в реальном времени.
- Предоставляет графику и параметры систем и датчиков автомобиля.
- Позволяет распечатать записанные отчеты .
- Доступные цены на рынке .
Использование этого инструмента действительно простое, просто включите автомобиль как минимум и проверьте расположение порта OBD2 на нем. После того, как вы его найдете, вы должны подключить ELM327 USB, он сразу же включит красный светодиод, который укажет, что сканер готов передать данные от ЭБУ автомобиля на приемник ПК.
Когда USB-сканер ELM327 подключен и готов к порту OBDII, он должен быть подключен к принимающему ПК. Затем необходимо установить драйверы или драйверы , и, когда они уже установлены, автоматическому установщику ПК должно быть разрешено завершить полную установку.
Затем убедитесь, что устройство COM и устройство USB установлены в диспетчере устройств. Затем откройте программу, которая прочитает диагностику .
Соединение должно быть выполнено вручную, и как только оно будет активировано, компьютер без проблем распознает USB-устройство ELM327 и начнет подробно выполнять передачу данных.
В заключение можно сказать, что если вы приобретете USB-сканер ELM327, у вас будет лучший союзник при диагностике неисправностей в транспортных средствах, обеспечивающий безопасность, точность и скорость, что позволит вам быстро найти решение и сэкономить время и деньги.
Деньги.Не ждите больше!
AntiBreak Forscan открывает крупную распродажу USB-коммутатора elm327 с модифицированной БД Android elmconf
AntiBreak Forscan Открывает крупную распродажу USB-коммутатора elm327 с модифицированной БД Android elmconf $ 13 AntiBreak Forscan elm327 USB-переключатель $ Android OBD Модифицированный elmconf Автомобильные инструменты Диагностика оборудования Tak 13, тестирование оборудования Anti Measurement Forscan elm327 USB-переключатель Android OBD Модифицированный elmconf Автомобильные инструменты Диагностика оборудования, тестовое измерение T AntiBreak Forscan Открытие большого выпуска продажи elm327 USB Switch Modified OBD Android elmconf Android, eskripsi.stkippgribl.ac.id, elm327, / all-about / the-script, 13 долларов США, Автомобильная промышленность, Инструменты, Оборудование, Диагностика, Тестовое измерение T, Forscan, AntiBreak, OBD, USB, Switch, Modified, elmconf AntiBreak Forscan Открытие большой продажи elm327 USB-переключатель Модифицированный OBD Android elmconf Android, eskripsi.
stkippgribl.ac.id, elm327, / all-about / the-script, 13 долларов США, автомобильная промышленность, инструменты, оборудование, диагностика, тестовое измерение T, Forscan, AntiBreak, OBD, USB, переключатель, Модифицированный, elmconf
$ 13
AntiBreak Forscan elm327 USB-переключатель Android OBD Modified elmconf
- Убедитесь, что это подходит введя номер вашей модели.
- 🌞.ELM327 forscan USDCAN USE WIN10 ELMconfig USB-устройство ELM327-совместимый интерфейс с переключателем MS-CAN для диагностики Forscan FoCCCus OBD2
- 🌞.ELM327 forscan БЕСПЛАТНАЯ ЗАГРУЗКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ FORSCAN ELM327 Модифицированный USB-чип FTDI OBD2 ELMconfig Forscan HS-CAN / MS-CAN OBD
- 🌟.ELM327 forscan ЭКОНОМИЯ СОТНИ ФУНТОВ ДЛЯ ВАС ELM327 modificado USB FTDI Chip easy for all с 1996 года (легковые и легковые автомобили)
- 🌟. ELM327 forscan ОТЛИЧНЫЙ ПРОДУКТ ПО ВЫСОКОЙ ЦЕНЕ Программное обеспечение Forscan FoCCCus FF2 ELMconfig – Инструкции включены
- 🌟.ELM327 forscan С ТРИ ГОДА ГАРАНТИИ
ELM327 forscan ОТЛИЧНЫЙ ПРОДУКТ ПО ВЫСОКОЙ ЦЕНЕ Программное обеспечение Forscan FoCCCus FF2 ELMconfig – Инструкции включеныAntiBreak Forscan elm327 USB-переключатель Android OBD Modified elmconf
Перейти к основному содержанию Перейти к поиску choc.orgПоговорите с медсестрой CHOC 24/7, чтобы ответить на ваши вопросы о коронавирусе и вашем ребенке
В CHOC, Да здравствует детство – наша мантра. Это наш сплоченный клич. Мы живем этим. Мы дышим этим. Мы это практикуем. Каждый день. Всячески.Вот почему мы собрали мощную бригаду педиатров, первоклассных медицинских учреждений и щедрых доноров, стремящихся дать детям шанс вырасти здоровыми и счастливыми взрослыми.
Центр здоровья детей мирового класса
В эти нестабильные времена поддержка сообщества важна как никогда.
В эти нестабильные времена поддержка сообщества важна как никогда.
Как насчет ELM327 wifi bluetooth usb obd2 scanner user manual
ELM327 можно разделить на разные категории в зависимости от различных способов
1) Операционная система
ELM327 предназначены для работы в различных системах, Android и ПК, Android и IOS, Android, IOS и ПК, Android и Symbian, только система IOS и т. Д. Сканеры elm327 на базе разных систем выделяют разные функции, а также отличаются программным обеспечением установка и использование.Пользователям лучше выбрать тот, который соответствует их требованиям к телефону / ПК.
2) Режим подключения
ПродуктыELM327 предназначены для работы с несколькими способами связи, WIFI, USB, RS-232 и Bluetooth.
ВАЙ-ФАЙ:
Интерфейс WIFI ELM327 может автоматически обнаруживать и интерпретировать протоколы obd2 / eobd. Он также обеспечивает поддержку высокоскоростной связи и спящего режима с низким энергопотреблением.
Легко взаимодействовать с хост-устройством (ПК, ноутбук, iPhone, iPod touch, iPad и т. Д.).
USB:
СканерUSB ELM327 может переводить всю тяжелую работу протокола в простой вид на основе символов ASCII через прилагаемый последовательный кабель. USB ELM327 используется в качестве интерфейса для подключения практически всех транспортных средств, совместимых с OBD-II, к ПК для бортовой диагностики (OBD).
Bluetooth:
Программное обеспечение OBD-II для ELM327 Bluetooth – это бесплатная программа, которая позволяет вам использовать ваш компьютер и аппаратный интерфейс для получения информации с компьютера вашего автомобиля.у нас есть черный, белый и синий на ваш выбор.
3) Протокол связи
Некоторые продукты elm327 специально разработаны для моделей транспортных средств с протоколом CAN BUS, некоторые подходят для транспортных средств OBDⅡ и EOBDⅡ, большинство из них поддерживают все транспортные средства с протоколами OBD.
Убедитесь, что вы выбрали правильный elm327, который соответствует требованиям протокола связи вашего автомобиля.
4) Внешний вид
Внешний вид сканеров elm327 становится меньше и умнее. MINI elm327 продолжает семейство вязов.Некоторые даже специально разработаны с замком зажигания для продления срока службы. Некоторым сканерам elm327 предлагается другой цветовой вариант.
Как установить Bluetooth ELM327 на компьютер?
1) Найдите диагностический разъем. 16-контактный D-образный диагностический соединитель (DLC) должен быть расположен в пассажирском или водительском отсеке в зоне, ограниченной стороной приборной панели со стороны водителя на расстоянии 300 мм (~ 1 фут) от центральной линии автомобиля, прикреплен к панель приборов и удобный доступ с места водителя.Предпочтительное расположение – между рулевой колонкой и осевой линией автомобиля.
2) Включите зажигание и подключите elm327 к диагностическому разъему.
3) Установите переходник с USB на Bluetooth.
Убедитесь, что на вашем ноутбуке или телефоне активирован Bluetooth. Включите символ Bluetooth и добавьте устройство.
4) Сопоставьте пароль и введите код сопряжения Bluetooth устройства
5) Запустите программное обеспечение и выберите COM-порт. COM-порт – это порт, который Bluetooth настроен на вашем компьютере для связи с входящими устройствами.Лучше запишите его, и он понадобится вам позже для настройки диагностической программы.
6) Начните сканирование ЭБУ и чтение данных.
Как установить Bluetooth elm327 на телефон / планшет Android?
1) Найдите диагностический разъем. 16-контактный D-образный диагностический соединитель (DLC) должен быть расположен в пассажирском или водительском отсеке в зоне, ограниченной стороной приборной панели со стороны водителя на расстоянии 300 мм (~ 1 фут) от центральной линии автомобиля, прикреплен к панель приборов и удобный доступ с места водителя.Предпочтительное расположение – между рулевой колонкой и осевой линией автомобиля.
2) Включите зажигание и подключите elm327 к диагностическому разъему.
3) Нажмите «Настройки» »Беспроводная связь и сети» Установите флажок «Bluetooth» и перейдите в »Настройки Bluetooth. Отсюда – просканируйте устройства, и Bluetooth-сканер ELM327 отобразится как: ELM, ELM327, CAN, OBD и т. Д. Введите код доступа для сопряжения Bluetooth.
4) Запустите приложение OBD, которое вы загрузили из Google Play Store, и подключитесь к elm327.
Как настроить WIFI elm327 на компьютере?
1) Установите программное обеспечение на компьютер
2) Настройка IP-адреса: IP: 192.168.0.11 ~ 254 и маска субэнта ： 255.255.255.0
3) Найдите elm327 в списке сетей. Нажмите «Подключить», чтобы подключить ПК к elm327
4) После подключения к сканеру elm327, начните настраивать программное обеспечение перед использованием.
5) Сохраните настройки и готово к использованию устройства для сканирования ЭБУ и отображения данных.
Как настроить WIFI elm327 на телефоне / планшете IOS?
1) Щелкните Настройка >> Общие >> Сеть
2) Настройка IP-адреса: IP: 192.
