Регулировка фар на Форд Фокус 1, 2, 3 своими руками: рестайлинг и дорестайлинг

Автомобили прочно укрепились в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы нередко выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова.

При движении каждый водитель случайно попадает в выбоины на асфальте, из-за которых постепенно сбивается настройка рефлекторов головного света. Регулировка может потребоваться и после замены ламп ближнего и дальнего света.

Регулировка фар Форд Фокуса 2 поможет не только восстановить правильный пучок света, но и снизить вероятность ослепления встречных водителей. Верные настройки оказывают сильное влияние на освещение обочины и дальность видимости при снегопаде или дожде.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

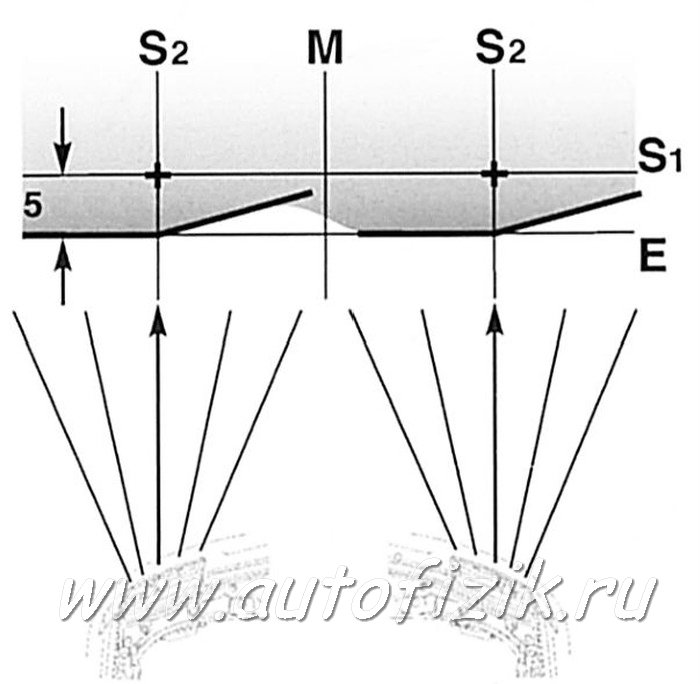

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Регулировка фар на Форд Фокус 2

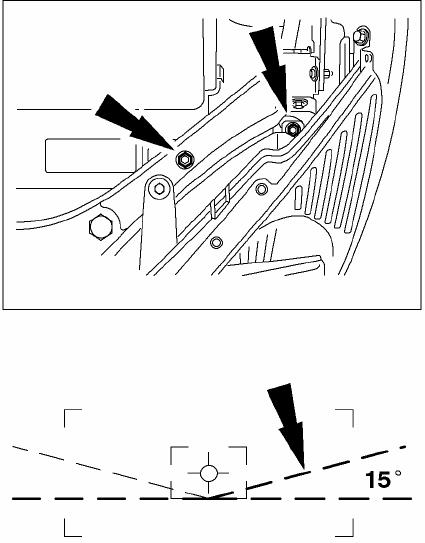

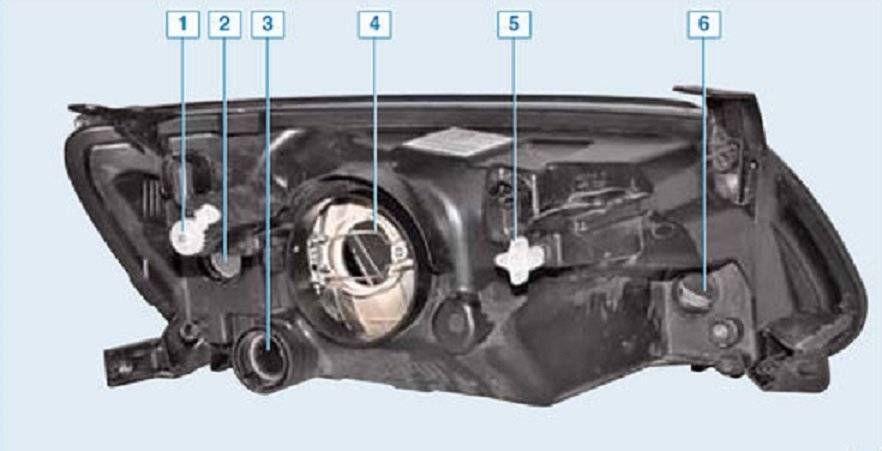

В Форд Фокус 2 регулировка фар осуществляется с помощью двух винтов, отвечающих за горизонтальное и вертикальное положения рефлектора. Для самостоятельной настройки нужна небольшая подготовка:

Проверить давление в шинах. При необходимости накачать колеса до требуемых значений, указанных в руководстве по эксплуатации или табличке за водительской стойкой.
Очистить багажное отделение от лишнего груза.
Наполнить топливный бак минимум до половины.
Выбрать ровную площадку с ровной стеной (это могут быть ворота гаража, стена магазина, дома или ровный забор).
Приготовить инструменты (рулетка, крестовая отвертка, ключи Torx, мел или маркер).
В зависимости от комплектации для регулировочных винтов нужен ключ-зведочка Torx или шестигранник «на 7».

Для правильной регулировки нужно тщательно отмыть стекло фар от загрязнений и насекомых. Корректор фар Форд Фокуса 2 выставляется в положение «0».

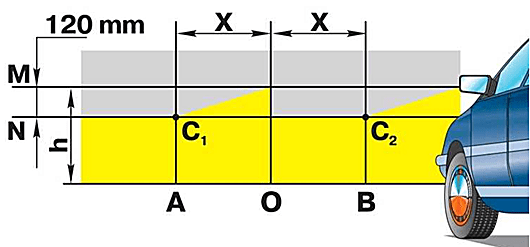

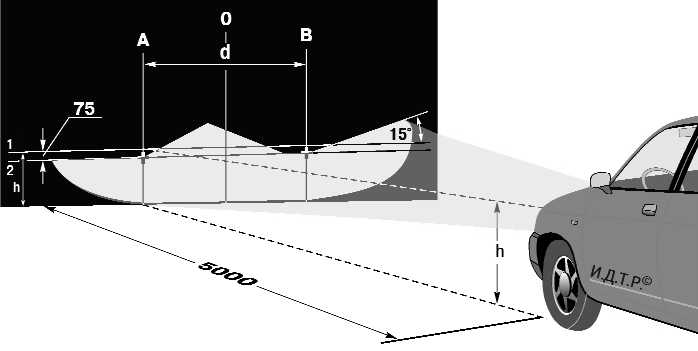

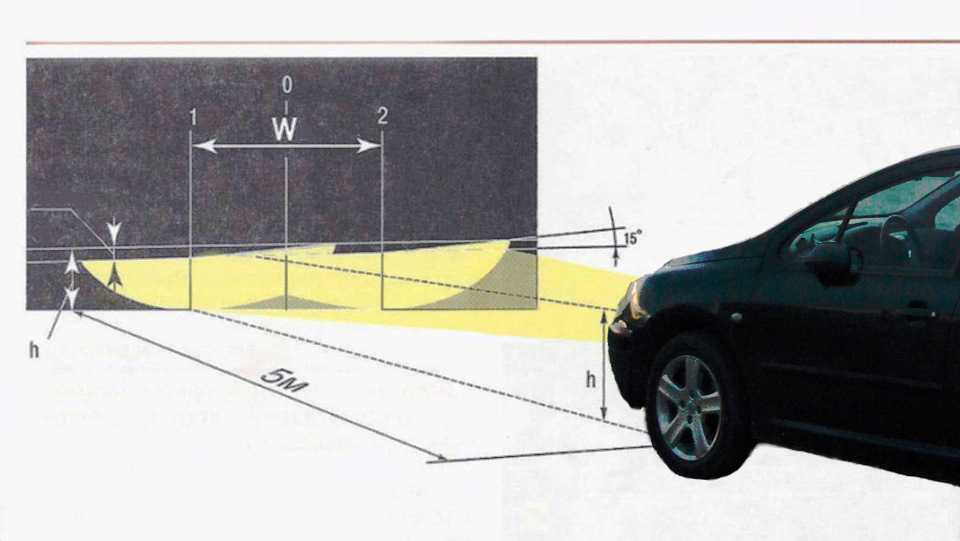

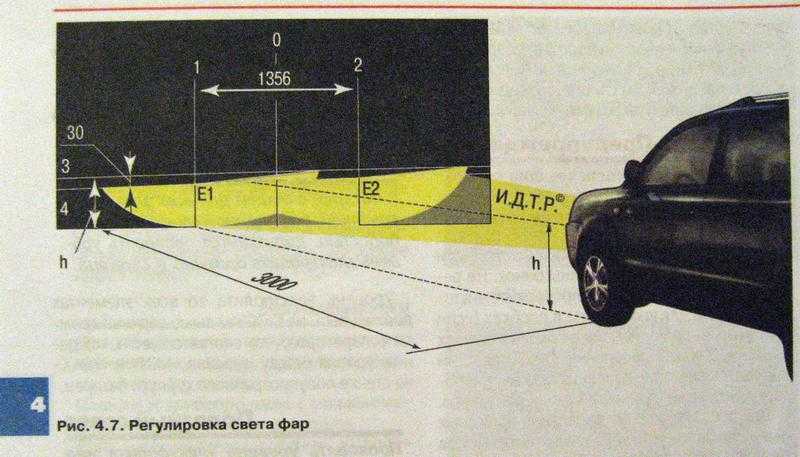

Регулировка оптики не занимает много времени, не требует определенных знаний. Для настройки нужно выполнить шаги:

установить автомобиль на площадке перед стеной на расстоянии ровно в 3 метра,
открыть капот, включить ближний свет,
замерить высоту положения лампы относительно земли, перенести линию с такой же высотой на стену,
отметить центр нашего автомобиля вертикальной линией на стене,
между центрами пучка от левой и правой фары, при помощи винта, установить расстояние в 1270 мм (центр пучка находится на месте перехода горизонтальной границы в направленную галку),
положение горизонтальной линии — на 35 мм ниже отмеченной ранее высоты положения лампы,
когда указанные значения верны, то регулировку оптики можно считать законченной.

Читайте также: Подробная инструкция о выборе и замене лампы ближнего света в фаре автомобиля

В Ford Focus 2 рестайл и дорестайл настройка фар ничем не отличается, кроме расположения винтов, регулирующих свет.

Настройка положения фар в Фокус 3

Требования для настройки галогеновых фар в Фокусе третьей генерации ничем не отличаются от автомобиля второго поколения. Неизменными остаются параметры удаленности от стены и этапы подготовки перед проведением работ. Центры пучка фар располагаются на расстоянии, равном 1280 мм, так как автомобиль немного шире.

Главное и единственное отличие — регулировочный винт: для него потребуется особый шестигранный ключ «на 8». Приобрести инструмент можно в автомобильном магазине или на рынке.

В максимальных комплектациях устанавливаются ксеноновые лампы. В таком случае придется обращаться в официальный сервис со специальным оборудованием.
Линзы Фокуса 3 модели регулируются только оптическим стендом, который автоматически определяет пучок света и указывает необходимые настройки.

Первая модель

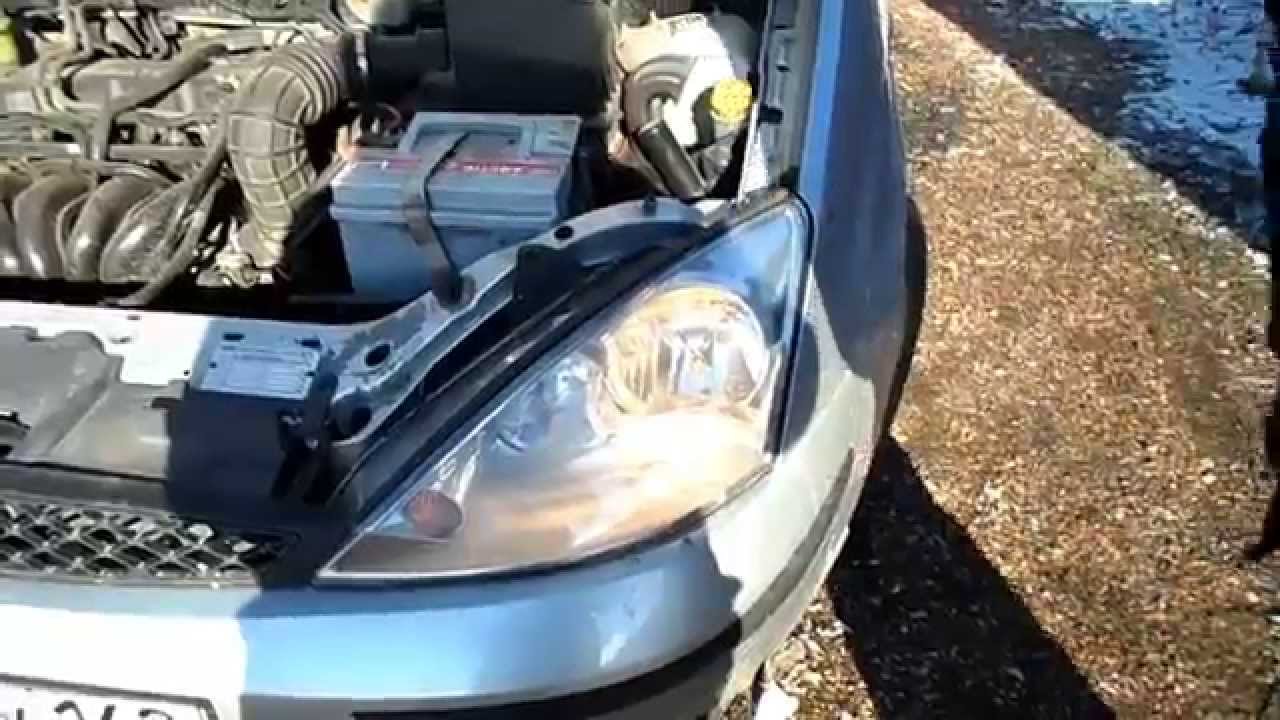

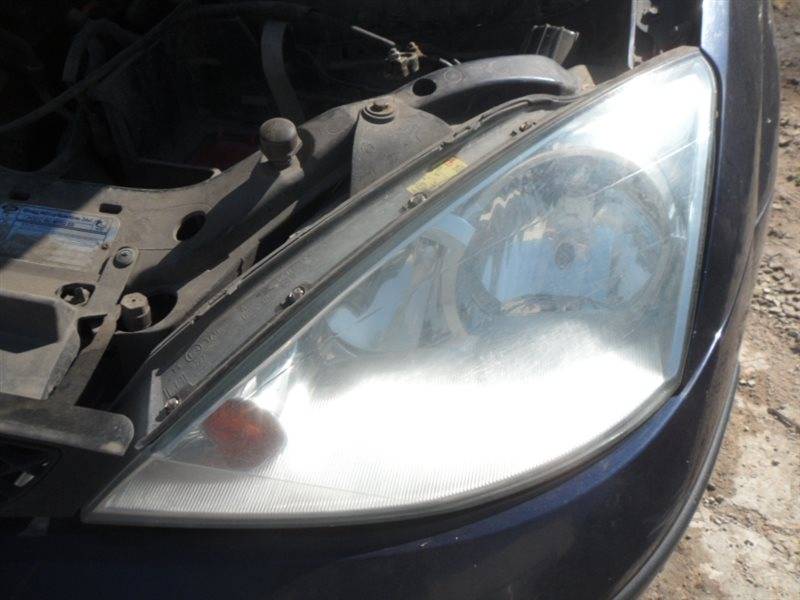

В Фокусе 1 поколения с завода устанавливаются только галогеновые фары. Они легко поддаются самостоятельной регулировке.

Перед началом работ нужно отмыть фары, наполнить бак, очистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от ФФ второго поколения, высота светотеневой границы должна быть на 5 мм ниже от высоты лампы ближнего света до линии земли. Рефлектор меняет положение с помощью 2 винтов.

Правильная настройка фар обеспечит не только хорошую видимость во время движения, но и не доставит неудобств водителям во встречном потоке. Проверку светового пучка Фокуса нужно проводить не менее 1 раза в год при проведении ТО.

Как отрегулировать фары на Форд Фокус С-макс?

Если вы чувствуете, что плохо видите ночью, или вы чувствуете, что светите слишком низко или слишком высоко, во всех этих обстоятельствах виноват только один компонент вашего автомобиля — ваши фары, также известные как дальний свет. . Хотя эта регулировка может показаться легкой благодаря регулировочному колесику на приборной панели, полная регулировка гораздо более техническая, чем эта базовая манипуляция, и в этой статье мы собираемся выяснить это. как отрегулировать фары на Форд Фокус С-макс? Для этого, во-первых, выясним, зачем вам нужно регулировать дальний свет, а во-вторых, как отрегулировать фары вашего Ford Focus C-max.

Зачем регулировать фары вашего Ford Focus C-max?

Итак, давайте начнем нашу содержательную страницу с интереса к регулировке фар вашего Ford Focus C-max. Для большинства из нас наши фары отрегулированы достаточно хорошо, и они, кажется, достаточно освещают ночью. К сожалению, это не постоянное обстоятельство и проверка этого параметра либо потому, что фары на вашем Ford Focus C-max недостаточно яркие, или потому что у вас сложилось впечатление, что они слишком слабые – отличная идея .

Регулировка дальнего света вашего Ford Focus C-max для обеспечения безопасности

Для начала, регулировка фар Форд Фокус С-макс должны быть выполнены для очень простого объяснения безопасности. Если это для вас или для других пользователей, с которыми вы сталкиваетесь во время ночных поездок. На самом деле, если вы не видите достаточно, есть риск пропустить препятствие на дороге или плохо предсказать поворот. Однако, если ваши фары слишком мощные, независимо от того, предполагается ли вам переключение на ближний свет при обгоне автомобиля, время, необходимое для этого переключения, как правило, будет меньше. подвергайте водителя впереди вас лучу фар вашего Ford Focus C-max . Следовательно, важно и для других, и для вас иметь оптимальную регулировку фар.

Регулировка фар Форд Фокус С-макс по юридическим причинам

Помимо безопасности, есть закон, который регулирует мощность, регулировку фар автомобилей (статьи R313-2 ПДД), вот что он определяет: иметь от 2 до 4 фар, которые освещают не менее 100 метров. Их использование регулируется другим законодательством, европейским (директива 76/756/ЕЕС), в котором указывается, что не существует максимальной высоты для регулировки фар, но максимальная ширина луча должна быть эквивалентна ширине фар ближнего света. и что максимальная яркость должна быть 225 000 кд.

Как отрегулировать фары Форд Фокус С-макс?

Теперь мы перейдем к той части, которая вас больше всего интересует в этой статье, как отрегулировать фары своего форд фокус с-макс? Эта настройка может показаться немного сложной, но, следуя инструкциям, вы сможете выполнить ее без особых проблем.

Подготовка к регулировке фар Ford Focus C-max

Для начала вам нужно подготовить свой автомобиль, чтобы настроить дальний свет в хороших условиях, вот подготовка к выполнению:

Поставьте машину на поверхность перед белой стеной, например, примерно в 4 или 5 метрах от стены.
Осторожно проверяйте давление в шинах.
Убедитесь, что ручка регулировки высоты фонарей установлена на 0.
.
Попробуйте сделать это с половиной полного бака.
Уберите с автомобиля весь лишний вес, на сиденье водителя должен находиться только один человек.

Регулировка фар его Ford Focus C-max

Как только ваша машина будет на месте, вы включите ближний свет и сделайте крестообразную отметку (один горизонтальный и один вертикальный отрезки) в середине балки, которая будет проецироваться на стену. Проверьте с помощью уровня, чтобы обе части креста были прямыми. Затем верните автомобиль на расстояние от 7 до 10 метров. В остальной части процедуры следует придерживаться следующих шагов:

Откройте свой капот, найдите винты для горизонтальной и вертикальной модификации фар вашего Ford Focus C-max (они вообще обозначены, и те, что сверху, должны регулировать вертикальность, а тот, что сбоку, управляет горизонтальностью регулировки).
Используйте ткань или что-нибудь еще, чтобы спрятать проектор, на котором вы не производите модификацию.
Используя винты, чтобы сделать горизонтальную модификацию, у вас должна быть самая интенсивная составляющая балки, которая должна быть немного правее вертикальной линии, отмеченной на стене.
.
Что касается вертикальной модификации, вам придется использовать винт, чтобы попытаться расположить верхний конец балки на уровне горизонтальной разметки на стене или немного ниже.
Закончив, убедитесь, что настройка фар вашего Ford Focus C-max логична, не стесняйтесь проверять ее после того, как вы ее проехали, иногда она может двигаться.

.

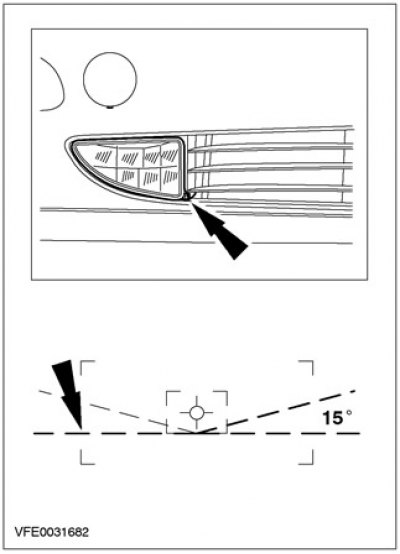

Если вы хотите отрегулировать противотуманные фары на вашем Ford Focus C-max, просмотрите нашу страницу с материалами по этой теме.

Если вам нужны дополнительные руководства по Ford Focus C-max, перейдите на наш Форд Фокус C-max категория.

как отрегулировать фары на ford focus st｜TikTok Search

TikTok

Загрузить

Vehicleaid_headlights

Headlights Adjust ment #tiktokusa #фары #знания #vehicleaid_headlights #освещение #автозапчасти #регулировка #навыки #обучение #обучение #магазин автозапчастей #light

21 лайки, видео Tiktok от eawcleaid_headlights (@vehicleaid_headlights): «Фаралы#tiktokusa#furights#знание#carparteaid_headlights#Lighting#Carparts##Учению#Обучение#CarpartStore#. оригинальный звук – Vehicleaid_headlights.

1604 просмотра|

оригинальный звук – Vehicleaid_headlights

diyme_designz

Diyme Designz

15+ Focus ST Фары в дверь. Создайте их в соответствии с вашими требованиями прямо с сайта! www.diymedesignz.com. #fordfocusrs #focusstnation #focusrs #focusst #fordfocus #ford #focus #dopebuilds 9000 4 #diyme #diymetime #customheadlights #getlit

183 лайка, видео TikTok от Diyme Designz (@diyme_designz): «15+ фар Focus ST уже готовы. Создайте их в соответствии со своими характеристиками прямо на сайте! www.diymedesignz.com. #fordfocusrs #focusstnation #focusrs #focusst #fordfocus #ford #focus #dopebuilds #diyme #diymetime #customheadlights #getlit”. Ездить на нем – уважение.

4349 просмотров|

Ride It – Regard

getwrappeduk

#headlight #headlightlens #new #lenes 90 004 #ford #fresh #loveit #fordst #fordfocusstmk2 100004 #smashedit #lotsbetter #haveago #doityourself

177 лайков, видео TikTok от getwrappeduk (@getwrappeduk): “#headlight #headlightlens #new #lenes # ford #fresh #loveit #fordst #fordfocusstmk2 #done #jobdone #easy #st225 #custom #diy #notbad #hourjob #smashedit #lotsbetter #haveago #doityourself”. Форд Фокус раздельный оригинальный звук фары – getwrappeduk.

3372 просмотра|

оригинальный звук – getwrappeduk

_elliotangus

Elliot Angus

Ответ на @ajc boss Детали Focus ST, чтобы начать сборку. #ford #focus #st #fordfocusst #buildseries #carsoftiktok #screammovie #VozDo sCriadores

1,9 тыс. лайков, 284 комментария. Видео TikTok от Эллиота Ангуса (@_elliotangus): «Отвечаю на детали @ajc boss Focus ST, чтобы начать сборку. #ford #focus #st #fordfocusst #buildseries #carsoftiktok #screammovie #VozDosCriadores». Я Гикин – DDG.

41,2 тыс. просмотров|

I’m Geekin – DDG

sorealsounds

Soreal Sounds

#sorealsounds #lucaslighting #ledheadlight 90 013 #установка #ford #focus #fordfocus #светодиодные фары #ledheadlightbulbs #ledheadlightbulb #369

#888 @javiersantiago662
33 лайка, видео TikTok от SoReal Sounds (@sorealsounds): “#s oreralsounds #lucaslighting #ledheadlight #инсталляция #ford #focus #fordfocus # светодиодные фары #ledheadlightbulbs #ledheadlightbulb #369#888 @javiersantiago662”. Установка Lucas Lighting L E D Фары в этот Ford Focus Dangerous (с участием Jeremih и PnB Rock) – Meek Mill.
1966 просмотров|
Dangerous (feat. Jeremih and PnB Rock) – Meek Mill ремонт
#фары #сделай сам #проект # first3minute #мойпапабудетгордиться #happyfathersday

24 лайка, видео TikTok от babs_baby5683 (@babs_baby5683): ”Замена фар Ford Focus 2010 #cartok #repair #headlights #diy #project #first3minute #Mydadwouldbeproud #happyfathersday”. Сиа – Ксептемпер.

2235 просмотров|

Sia – Xeptemper

ledcolightjames

2 эффективных способа регулировки и регулировки фар! #светодиодные фары #реставрация фар #headlightbulbs #headlighttutorial #ledheadlightbulb #ledcolight

81 лайк, видео в TikTok от ledcolightjames (@ledcolightjames): «2 эффективных способа настроить и выровнять фары !#светодиодные фары #реставрация фар #фары накаливания #учебник по фарам #светодиоднаялампочка #светодиод».

Свинг Скоро – Музыка Zero3.

11,4 тыс. просмотров|

Swing Soon – Музыка Zero3

alexw35

😎

вытащи их, чтобы поменять лампочки в фарах, и все кронштейны отломаются 💯 #ford #fyp #shitbox #fordfocus

55 лайков, видео в TikTok от 😎 (@alexw35 ): “вытяните их, чтобы меняй лампочки в фарах и все скобки отламываются 💯 #ford #fyp #shitbox #fordfocus”. оригинальный звук – 😎.

1784 просмотра|

оригинальный звук – 😎

StealthBlk225

кастомные светодиодные фары drl для ford focus st mk2 facelift #drlheadlights #customheadlights #focusst225 #mk2st225 #fordfocusst #fyp

56 лайков , видео в TikTok отstealthblk225 (@stealthblk225): “Индивидуальные светодиодные фары drl для ford focus st mk2 facelift # drlheadlights #customheadlights #focusst225 #mk2st225 #fordfocusst #fyp”. рестайлинг фокуса st mk2 | изготовленные на заказ светодиодные фонари drl составляют секс – Machine Gun Kelly & blackbear.

1064 просмотра|

секс с макияжем – Пулемет Келли и черный медведь

Как направить и выровнять фары

Меня не волнует, какие у вас фары — проектор или рефлектор, автомобиль или грузовик — если вы замените свою оригинальную галогенную фару светодиодной лампой, скорее всего, вы ослепляет всех остальных на дороге, и вы все еще не можете видеть так хорошо, как хотели бы.

В этом видео рассказывается, как настроить фары со светодиодными лампами и почему некоторые из них работают лучше, чем другие.

Если вы уже что-то знаете о нашем канале, то знаете, что мы делаем освещение лучше, потому что тестируем. Мы много тестируем. Я не говорю, что мне не нравятся светодиодные фары; Я говорю, что большинство из них работают неправильно. Посмотрите другие наши видео, где мы объясняем, почему.

Но вам нужно знать, что для того, чтобы светодиодная лампа фары правильно работала в вашем автомобиле, вам нужен определенный тип конструкции. У вас должен быть определенный тип светодиодного чипа, определенной ширины и размещения внутри фары. Его также необходимо отрегулировать в нужном месте.

Многое зависит от того, какие светодиодные лампы для фар подойдут для вашего автомобиля, — они не подходят для всех. Если вы замените свою галогенную лампочку на лампу со странным рисунком луча, вы никогда не сможете направить фары. Итак, сначала позвольте мне показать вам, как выглядит паршивая схема луча и почему она никогда не сработает, независимо от того, как сильно вы ее нацелите.

Вы видите в этом примере, что теперь наша диаграмма направленности непропорциональна. Посмотрите, какая она высокая, и посмотрите, где вершина балки. Если вы возьмете самую яркую часть этой диаграммы направленности и поместите ее в нужное место на дороге, посмотрите, как высоко она поднимается. Это ослепляет всех остальных. Вот почему лампочки с такой диаграммой направленности не работают.

Представьте, что ваш автомобиль едет по любой дороге с оригинальными галогенными фарами. Вы можете видеть, что есть отчетливая линия отсечки, и около центра, в верхней части луча, у вас есть самая яркая часть. Это то, что мы называем горячей точкой. У фар есть горячая точка в верхней части луча, поэтому луч может быть направлен под точку зрения встречного водителя.

Теперь давайте вытащим галогенную лампочку и вставим светодиодную, которая хорошо работает, например GTR Lighting Ultra 2. Посмотрите наши другие видео, если хотите узнать, почему эта лампа работает лучше других. Реальность такова, что это так.

С этой лампой накаливания вы можете видеть, что диаграмма направленности очень похожа на оригинальную галогенную лампу, и это важно. У нас такая же светотеневая граница, у нас такая же точка доступа вверху по центру – и посмотрите, вы можете правильно настроить ее так, чтобы она давала вам максимальную яркость, не слепя глаза другим водителям на дороге. .

Каждый день к нашим видео мы получаем комментарии от людей, жалующихся на ослепляющие и яркие светодиодные фары, а затем другие люди присоединяются к словам: «Если вы правильно нацелили их, все в порядке», и реальность это только половина истории. Вы все еще должны получить правильные лампочки для начала.

Как правильно направить фары

Итак, давайте поговорим о том, что нужно, чтобы настроить фары после того, как вы выбрали правильные лампы. На своей фаре вы найдете две вещи: во-первых, подтяните автомобиль к стене на расстоянии около трех футов, чтобы у вас было пространство между передним бампером и самой стеной.

Вы должны убедиться, что если один человек обычно управляет вашим транспортным средством, вы хотите, чтобы кто-то сидел на месте водителя, пока вы прицеливались. Если у вас обычно есть автомобиль с большим количеством строительной техники или другого типа оборудования, или чего-либо, что может утяжелить автомобиль, вы захотите смоделировать это и для этого.

Последнее, что вам нужно сделать, это изменить вес того, что вы перевозите в своем автомобиле, а затем направить фары. Вы захотите убедиться, что у вас есть около половины бака бензина, чтобы добраться до этого среднего уровня, и вы захотите убедиться, что ваши шины правильно накачаны. Любая из этих вещей может нарушить выравнивание, когда вы выполняете эту работу самостоятельно.

После того, как вы пристроите свой автомобиль к стене на расстоянии трех футов, определите центр автомобиля и добавьте вертикальный кусок малярной ленты или что-то еще, чтобы обозначить центр. Затем определите центр каждой фары и добавьте еще один вертикальный кусок ленты с каждой стороны.

Убедитесь, что расстояние между центром и отметкой фары на стене одинаково. Вы можете определить центр своей фары по этой маленькой ямочке на пластике.

Теперь возьмите рулетку и измерьте расстояние от земли до высоты центра фары. Это измерение представляет собой высоту ямочки на фаре от пола вверх. Измерьте это расстояние до ленты на стене и сделайте отметку на своем кусочке ленты. Это должно точно определить центр вашей фары на стене.

Затем отмерьте два дюйма вниз и сделайте отметку. У вас должно быть две метки на ленте для обеих фар.

Между этими двумя отметками, которые измеряют центр вашей фары и двухдюймовым перепадом, прикрепите горизонтальный кусок ленты к стене, чтобы получить поперечное сечение, куда целиться.

Нижняя часть этого горизонтального измерения на этой 2-дюймовой отметке должна быть там, где находится верхняя часть диаграммы направленности, когда вы находитесь на расстоянии 25 футов. Теперь, когда у вас есть все метки на стене, идите вперед и оттяните транспортное средство на 25 футов, а затем мы посмотрим на прицеливание.

Двадцать пять футов — это общее практическое правило для любого транспортного средства; однако некоторые производители указывают разные расстояния ближе или дальше. Поэтому, прежде чем делать это самостоятельно, проверьте руководство пользователя, чтобы убедиться, что вы делаете это правильно.

Теперь, когда ваш автомобиль находится на расстоянии 25 футов от стены, пришло время использовать отвертку или другой инструмент, чтобы выровнять фары вверх и вниз. Все фары имеют разные регуляторы выравнивания; все они в значительной степени действуют одинаково, но иногда они могут немного отличаться.

Большую часть времени вы увидите что-то, для чего нужна отвертка Phillips. Вы открываете капот, смотрите вниз и обнаруживаете, где на вашей фаре находится секция регулировки фар. Тогда вы сможете увидеть, является ли это гнездом, нужна ли вам бита Torx или отвертка Phillips поможет.

Регулировка луча: Ford F150 и Dodge Ram

На этом F150 вы можете видеть закрытый узел с небольшой трубкой сверху. Сверху моторного отсека, чтобы переместить внутренний механизм фары, вы повернете отвертку по часовой стрелке или против часовой стрелки. Вращение этого механизма заставит проектор или отражатель двигаться вверх или вниз.

На задней части этой фары Dodge у нас есть похожая штука, но она не торчит сверху. Как вы можете видеть, он находится далеко внизу, ближе к середине фары, но, к счастью, они упростили нам задачу с помощью направляющей, которая входит в ту же зубчатую передачу.

Механизм тот же, что и на этой фаре Ram, но вы не используете отвертку Phillips. В этом случае вы можете использовать либо розетку, либо отвертку Torx.

Теперь взгляните, куда светит ваша фара. Верхняя часть вашей фары — линия светотеневой границы, где находится самая яркая часть луча — не должна превышать 2-дюймовую отметку. Как вы можете видеть здесь, у нас есть один, который выше другого, поэтому мы хотим опустить их обоих, чтобы попасть в это место.

Идея заключается в том, что чем дальше вы от чего-то уходите, тем больше диаграмма направленности. Таким образом, нам нужен перепад на 2 дюйма с высоты 25 футов, что означает гораздо более значительный перепад перед автомобилем при повседневном вождении по шоссе.

Испытайте на улице

Когда вы за рулем, мне нравится следить за тем, чтобы фары едва отражались от уличных знаков. Для меня это хороший показатель того, что они никому не попадутся на глаза, и это согласуется с пошаговыми инструкциями, которые мы только что прошли.

Предположим, вы едете, и все дорожные знаки постоянно горят, или вы можете видеть чей-то затылок в машине перед вами, или вы видите, как кто-то регулирует свои зеркала, потому что вы их ослепляете. В этом случае это примеры либо плохо отрегулированной фары, либо неправильных светодиодных ламп.

То, что вы только что узнали из этого видео, можно применить к любому транспортному средству с любой лампочкой. Неважно, какой он марки, светодиодный, газоразрядный или галогенный — все одно и то же. В конце концов, вы хотите, чтобы диаграмма направленности была похожа на оригинальную галогенную лампу, но, надеюсь, ярче, и вы правильно направляете их, чтобы не ослеплять людей.
