Как найти подсос воздуха во впускном коллекторе: Подсос воздуха во впускном коллекторе: признаки и диагностика

Содержание

Подсос воздуха. Как найти? — A116.RU — Казань

Подсос воздуха – как найти?  Диагностика. Казань.

Подсос воздуха во впускном тракте – весьма неприятная неисправность. Проявляться может совершенно по-разному – зависит от степени подсоса.

Суть неисправности заключается в том, что в двигатель поступает неучтенный датчиком массового расхода воздух. Это приводит к обеднению топливо-воздушной смеси. Выражается в неустойчивой работе двигателя, особенно на холостых оборотах, подглыхании вплоть до полной остановки двигателя при движении на нейтральной передаче. Могут появиться ошибки по датчику  кислорода, связанные с обеднением смеси, ошибка по адсорберу, пропуски зажигания в цилиндрах.

Иногда определить место подсоса воздуха бывает весьма проблематично, особенно если подсос воздуха происходит в районе прокладки между ГБЦ и впускным коллектором.

С чего начать поиски, если решили сделать это своими руками? Завести двигатель, оставить его работать на холостом ходу. Прислушаться, нет ли характерного шипения воздуха. По звуку искать будет проще. Если не удается локализовать источник шипения – начинайте поочереди пережимать КРУГЛОгубцами (!) шланги, идущие к впускному коллектору. Обычно это шланг вакуумного усилителя тормозов, шланг к клапану адсорбера, шланг к регулятору давления топлива. Если при пережимании какого-либо шланга работа двигателя значительно улучшается, или при отпускании пережатого шланга происходит ощутимый скачок оборотов – проблема там. Это или неисправные, негерметичные механизмы (клапан адсорбера, вакуумный усилитель…), или поврежденные до дыр шланги.

Если на слух и круглогубцами ничего не получилось – воспользуйтесь распылителем какой-нибудь горючей жидкости. Это может быть очиститель карбюратора, вэдэшка и тому подобные химические баллончики. Можно и краской – но пачкается очень…. Мы используем литровую пластиковую бутылку, в крышку которой вставлена тонкая трубочка от вэдэшки.  Иголка от шприца тоже подойдет. В бутылке бензин обыкновенный.

Цель – тонкой струйкой бензина метко попасть на потенциальные места подсоса воздуха. Это стык ГБЦ и впускного коллектора, места входа форсунок в коллектор, стык дроссельного патрубка и ресивера, впускная резиновая гофра, швы пластикового ресивера и прочие подозрительные места. При попадании бензина на место подсоса он мгновенно всасывается и попадает в камеры сгорания. Обороты двигателя  в этот момент резко меняются в большую или меньшую сторону.

Финальный метод обнаружения подсоса воздуха – это проверка дымогенератором. Через любое отверстие во впускном тракте под легким давлением загоняется дым, полученный нагревом автомобильного моторного масла с секретными добавками для пущей дымности. В ярком свете галогенового светильника можно увидеть струйки дыма, выходящего через неплотности впуска. Процедура довольно эффективная, но нами пока полностью не освоенная – дымогенератор есть – осталось различные переходники для подключения к авто приобрести. Скоро будет!

И, наконец, наиболее проблемные места автомобилей ВАЗ по подсосу воздуха.

Резиновые заглушки ресивера не выносят никакой критики. Две заглушки меняются на один отрезок вакуумного шланга длиной около 10 см. Один конец шланга на один патрубок – другой конец шланга на второй патрубок – и подсоса нет! Шланг надо брать вакуумный белый!

Часто на выпускном коллекторе лежат шланги от дроссельного патрубка к клапану адсорбера и шланг вакуумного усилителя, от чего и страдают. После замены необходимо тщательно закрепить их на штатные места специальными скобами или хомутами.

Болезнь машин с моторами 1,6 — 8 клапанов – трещины на катализаторах в районе присоединения выпускных труб от 1 и 4 цилиндров. Через эти трещины ВСАСЫВАЕТСЯ(!!!) воздух и влияет на показания датчика кислорода. Смесь начинает излишне обогащаться, что приводит к перерасходу бензина. Варить швы можно – но это ненадолго. Лучше поставить вставку вместо катализатора (подробнее в статье про катализаторы).

Вакуумные усилители часто начинают подсасывать воздух, особенно если начинает течь главный тормозной цилиндр. При замене вакуумника не забудьте разобраться с течью ГТЦ!

Встречается экзотика вроде отвалившейся задней крышки регулятора холостого хода, повреждения мембраны регулятора давления топлива, косяки от неквалифицированной или самостоятельной сборки впуска, замены деталей и датчиков.

Как найти подсос воздуха в двигателе. Подсос воздуха во впускном коллекторе — симптомы

Как правильно определить симптомы подсоса воздуха двигателем и провести его полную диагностику? Подобные вопросы могут возникнуть через некоторое количество пробега автомобилем, ведь двигатель, будучи сложнейшим механизмом, подвергается колоссальной нагрузке, в результате которой он изнашивается.

Если пустить эти процессы на самотек, в итоге можно попасть на довольно-таки крупную сумму денег, выкинутую на ремонт или замену мотора.


Симптомы подсоса воздуха двигателем чаще всего однозначны, происходит падение мощности. У некоторых автовладельцев наблюдается потеря мощности на низких оборотах двигателя (у некоторых на высоких). Зависит это от типа двигателя (дизель \ бензин), а также ряда других причин.

Выявляем подсос воздуха двигателем

Определить подсос бывает не так-то просто. Начать процедуру поиска этого явления нужно с осмотра шлангов и прокладок, в том числе и блока цилиндров. Некоторые авто мастера сетуют о том, что в их практике встречались подсосы воздуха даже через прокладки форсунок. Из мест, которые менее всего могут допустить подсос, можно выделить , клапана, обеспечивающие рециркуляцию воздуха в салоне авто. Итак, вы подозреваете, что у вас имеет место быть данная проблема.

Поиск осуществляется двумя распространенными методами

, которые, естественно, проводятся в подкапотном пространстве. Суть первого метода заключается в том, чтобы во время работы двигателя производить опрыскивание шлангов двигателя обычной водой. По задумке, если есть подсос воздуха, при попадании воды на искомое отверстие, произойдет кратковременное снижение оборотов двигателя.

Второй метод аналогичен по своей сути. Вместо воды необходимо полить те же шланги эфиром, в этом случае обороты двигателя будут повышаться.

Как вы понимаете, точной методики определения наличия подсоса воздуха двигателем нет. Не герметичная система может принести много головной боли автовладельцу, к примеру, бортовой компьютер будет показывать массу ошибок и тут не поможет.

Путем опрыскивания можно найти место неполадки, внимательно отслеживая обороты двигателя. Конечно же, это достаточно трудоемкий процесс (если вам не посчастливиться найти брешь сразу), но это сэкономит вам деньги с посещения СТО.

{banner_content}

Иной подход в определении подсоса воздуха

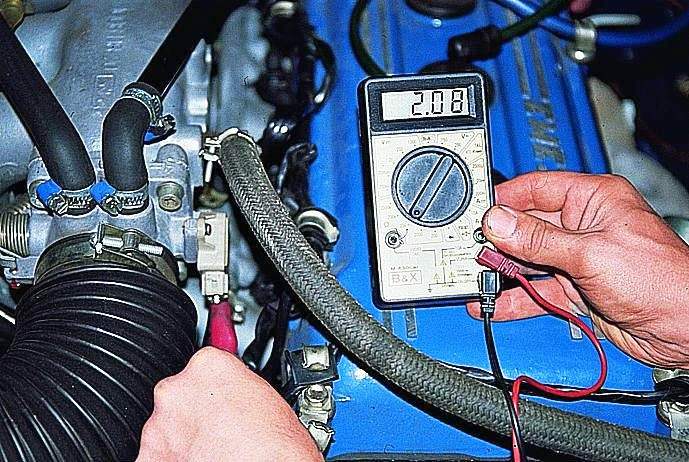

Действенным способом по определению подсоса воздуха, является измерение уровня разряжения в системе впуска, т.е. в задросельном пространстве. В идеале эти показатели должны быть ниже 300 мм ртутного столба.

Произвести замеры можно путем снятия шланга, который подключается к клапану, управляющему заслонкой циркуляции воздуха внутри салона авто. Сразу же возникает вопрос, каким прибором производить замеры?

Если проблема не решилась

Можно попробовать решить проблему поиска с помощью парогенераторов. К слову, данное устройство отличным образом помогает определять течи и пробои в любых устройствах, которые содержат воздух. Закрываем дроссельный патрубок любой заглушкой и соединяем его с впускным коллектором.

Любая негерметичность будет с легкостью обнаружена с помощью дыма, образуемого парогенератором. В своей работе, профессиональные автомастерские используют не парогенератор, а

Подсос воздуха – как найти? Диагностика. Казань.

Подсос воздуха во впускном тракте – весьма неприятная неисправность. Проявляться может совершенно по-разному – зависит от степени подсоса.

Суть неисправности заключается в том, что в двигатель поступает неучтенный датчиком массового расхода воздух. Это приводит к обеднению топливо-воздушной смеси. Выражается в неустойчивой работе двигателя, особенно на холостых оборотах, подглыхании вплоть до полной остановки двигателя при движении на нейтральной передаче. Могут появиться ошибки по датчику кислорода, связанные с обеднением смеси, ошибка по адсорберу, пропуски зажигания в цилиндрах.

Иногда определить место подсоса воздуха бывает весьма проблематично, особенно если подсос воздуха происходит в районе прокладки между ГБЦ и впускным коллектором.

С чего начать поиски, если решили сделать это своими руками? Завести двигатель, оставить его работать на холостом ходу. Прислушаться, нет ли характерного шипения воздуха. По звуку искать будет проще. Если не удается локализовать источник шипения – начинайте поочереди пережимать КРУГЛОгубцами (!) шланги, идущие к впускному коллектору. Обычно это шланг вакуумного усилителя тормозов, шланг к клапану адсорбера, шланг к регулятору давления топлива. Если при пережимании какого-либо шланга работа двигателя значительно улучшается, или при отпускании пережатого шланга происходит ощутимый скачок оборотов – проблема там. Это или неисправные, негерметичные механизмы (клапан адсорбера, вакуумный усилитель…), или поврежденные до дыр шланги.

Если на слух и круглогубцами ничего не получилось – воспользуйтесь распылителем какой-нибудь горючей жидкости. Это может быть очиститель карбюратора, вэдэшка и тому подобные химические баллончики. Можно и краской – но пачкается очень…. Мы используем литровую пластиковую бутылку, в крышку которой вставлена тонкая трубочка от вэдэшки. Иголка от шприца тоже подойдет. В бутылке бензин обыкновенный. Цель – тонкой струйкой бензина метко попасть на потенциальные места подсоса воздуха. Это стык ГБЦ и впускного коллектора, места входа форсунок в коллектор, стык дроссельного патрубка и ресивера, впускная резиновая гофра, швы пластикового ресивера и прочие подозрительные места. При попадании бензина на место подсоса он мгновенно всасывается и попадает в камеры сгорания. Обороты двигателя в этот момент резко меняются в большую или меньшую сторону.

Финальный метод обнаружения подсоса воздуха – это проверка дымогенератором. Через любое отверстие во впускном тракте под легким давлением загоняется дым, полученный нагревом автомобильного моторного масла с секретными добавками для пущей дымности.

В ярком свете галогенового светильника можно увидеть струйки дыма, выходящего через неплотности впуска. Процедура довольно эффективная, но нами пока полностью не освоенная – дымогенератор есть – осталось различные переходники для подключения к авто приобрести. Скоро будет!

И, наконец, наиболее проблемные места автомобилей ВАЗ по подсосу воздуха.

Резиновые заглушки ресивера не выносят никакой критики. Две заглушки меняются на один отрезок вакуумного шланга длиной около 10 см. Один конец шланга на один патрубок – другой конец шланга на второй патрубок – и подсоса нет! Шланг надо брать вакуумный белый!

Часто на выпускном коллекторе лежат шланги от дроссельного патрубка к клапану адсорбера и шланг вакуумного усилителя, от чего и страдают. После замены необходимо тщательно закрепить их на штатные места специальными скобами или хомутами.

Вакуумные усилители часто начинают подсасывать воздух, особенно если начинает течь главный тормозной цилиндр. При замене вакуумника не забудьте разобраться с течью ГТЦ!

Встречается экзотика вроде отвалившейся задней крышки регулятора холостого хода, повреждения мембраны регулятора давления топлива, косяки от неквалифицированной или самостоятельной сборки впуска, замены деталей и датчиков.

Рассмотрим один из самых простых способов, как проверить подсос воздуха во впускном коллекторе инжекторного автомобиля без каких-либо материальных затрат.

Данный способ не панацея, но является самым простым и эффективным в поиске мест подсоса воздуха во впускном коллекторе.

Как известно, во время работы двигателя, в коллекторе создаётся большое разрежение. На холостом ходу давление в коллекторе падает до 30 кПа, а атмосферное обычно составляет около 100 кПа.

Такая разность давлений заставляет воздух с наружи коллектора всеми доступными путями пробраться внутрь коллектора. Если у него это получится, то о нормальной работе двигателя не стоит даже и думать — всевозможные рывки и провалы, а также перерасход топлива обеспечены!

Вот и наша с Вами задача найти все эти «доступные пути» проникновения неучтённого воздуха во впускной коллектор.

Основными симптомами подсоса воздуха являются:

  • возросшие обороты холостого хода
  • плавающие обороты на холостом ходу
  • неадекватное реагирование двигателя на нажатие/отпускание педали газа
  • возросший расход топлива

Самым простым и действенным методом проверки подсоса воздуха во впускной коллектор является заполнение коллектора дымом под небольшим давлением. А если в коллекторе есть негерметичности, то их можно будет заметить по выходящему из них дыму.

Для этих целей используют дымогенераторы. Но не на всех СТО есть такое оборудование, а покупать себе для использования его раз в два-три года, как-то накладно. Как же быть?

Можно поступить как я — собрать бесплатный дымогенератор «на коленке» из пластиковых бутылок.

В общем, стоял я на днях на блокпосту. И чтобы не терять время зря, решил воплотить в жизнь давно волнующую меня идею — собрать простой дымогенератор для проверки впускного коллектора.

Из подходящего инструмента у меня нашлись только небольшой нож и треугольный напильник без ручки

Также была освобождена от воды в горло полтора литровая пластиковая бутылка. Также была куплена пол литровая бутылка некого напитка, которая была быстро осушена доченькой

Первым делом, разрезал большую и маленькую бутылку на две части. Верхнюю часть маленькой бутылки выкинул. Итого, осталось две нижних части (маленькая и большая) и одна верхняя. Думаю понятно.

Снял со штуцера клапана вентиляции картера шланг. В крышке от бутылки напильником проделал отверстие, чтобы снятый шланг вошёл в него с усилием. Накрутил на крышку верхнюю часть большой бутылки. Получилась вот такая картина

С другого ракурса

Всё плотненько получилось

Потом проковырял отверстие на донышках обеих нижних частей. В меньшей под диаметр сигареты, а в верхней под диаметр шланги от компрессора для подкачки колёс.

Стрельнул у водителя соседней машины сигарету, подкурил её и вставил в отверстие меньшей бутылки, и всё это дело в сборе впихнул вверх ногами в большую бутылку

Это всё всунул в верхнюю часть бутылки и подключил автомобильный компрессор

Вот общий вид сего конструктора

Все автомобильные двигатели, в не зависимости от их типа (с инжектором либо карбюратором) работают на смеси топлива с воздухом. Соотношение этих компонентов в смеси точно рассчитано и регулируется либо электроникой либо механическим способом.

Но, иногда случается так, что происходит дополнительный подсос воздуха, смесь «разбавляется» и автомобилист может наблюдать серьезную потерю мощности у своего автомобиля (что особенно заметно на малых оборотах). О том, почему подобное происходит и о том, как исправить эту ситуацию — мы и поговорим в сегодняшней статье.

Подсос воздуха и его признаки

Такое явление, как подсос, связано с проникновением воздуха в топливный тракт машины. Оно приводит к обеднению смеси и, как следствие, очень сильно влияет на работу двигателя, снижая его мощность и вызывая перебои в работе.

Если происходит подсос воздуха во впускном коллекторе, симптомы ваз 2114 могут быть следующими:

  • неустойчивые обороты на холостом ходу;
  • троение двигателя;
  • «проседание» во время ускорения;
  • увеличенный расход бензина;
  • затрудненный запуск даже при высокой температуре воздуха;
  • резкое падение мощности (особенно на оборотах менее 3.000 мин-1).


Если двигатель очень часто глохнет, то это также может говорить о том, что существует подсос воздуха ваз 2114. Дополнительно убедиться в наличии этой проблемы можно, воспользовавшись автомобильным сканером. На наличие подсоса могут указывать ошибки Р0171 (сильно обедненная смесь) и Р300 (наблюдаются пропуски воспламенения).

Стабильная работа двигателя на высоких оборотах вовсе не говорит об отсутствии подсоса, поскольку он наиболее явно проявляется именно на малых оборотах. Об этом стоит помнить, дабы не войти в заблуждении и не начать искать иные причины неполадок.

Как только вы заметили, что появились признаки подсоса воздуха, следует сразу начать поиск возможного места его проникновения в систему.

Места возможного подсоса

Мест, через которые воздух может попадать внутрь топливной системы, довольно много, и в ходе проверки придется исследовать их все (о том, как именно их обнаружить — мы поговорим чуть ниже).

Пока же скажем, что придется проверить:

    1. Прокладку впускного коллектора (ее разрушение или прогар в подавляющем большинстве случаев и являются причиной подсоса).


  1. Шланги и патрубки, подходящие к коллектору.
  2. Уплотнители форсунок.
  3. Дроссельные прокладки.
  4. Заглушки, размещенные на коллекторе.
  5. Втулки.
  6. Усилители тормозов вакуумного типа.


Если появились симптомы подсоса воздуха ваз 2114 инжектор, все эти элементы придется обязательно проверить.

Следует также проверить и, при необходимости, заменить датчик холостого хода. Очень часто они имеют невысокое качество изготовления и являются негерметичными, приводя к попаданию воздуха в коллектор.

Как найти место подсоса

Существует 3 основных метода, при помощи которых можно найти негерметичный участок:

  • с помощью контроля разрежения воздуха в магистрали;
  • с помощью дымогенератора;
  • с помощью летучей горючей жидкости.

Первый способ мы опустим, поскольку он требует специальной аппаратуры, которая имеется далеко не на всех станциях технического обслуживания. А вот второй способ заслуживает большого внимания, поскольку он достаточно прост в реализации и одновременно — очень точен. Для него понадобятся компрессор, продувочный пистолет и сигареты (последние будут служить источником дыма).

Перед тем, как проверить подсос воздуха ваз 2114, понадобится собрать всю установку, а именно — подсоединить пистолет к ресиверу компрессора, а в носик пистолета вставить сигарету. После этого нагнетается давление порядка 0,8 атмосфер и дым при помощи пистолета направляется в коллектор.

Сам дым, создаваемый такой установкой, довольно густой, и быстро заполняет всю систему. Все, что остается автомобилисту — это внимательно следить за местом выхода дыма, а после его обнаружения — провести ремонтные работы.


В некоторых случаях подсос можно найти и без дополнительных средств — поврежденное место легко обнаружить по характерному свисту или шипению, которое производит всасываемый воздух при работающем двигателе. Правда, такое бывает лишь при наличии серьезных трещин и разрывов.

Если предложенный способ с применением генератора дыма не подходит (к примеру, нет в наличии компрессора), то проверку можно выполнить и при помощи летучих горючих жидкостей, упакованных в баллончики под давлением. В качестве них можно применять этиловый эфир (правда, в чистом виде его сейчас практически не достать), средство для зимнего запуска дизелей (основным компонентом которого является все тот же эфир), а также специальные чистящие средства на основе углеводородов.


Для того, чтобы найти место подсоса, нужно завести мотор автомобиля и на холостом ходу начать опрыскивать все возможные узлы, стыки, заглушки и шланги, которые относятся к коллектору и могут быть причиной проникновения воздуха.

Делать это нужно с паузами — после опрыскивания одного места стоит подождать нескольку секунд. Если вы заметили, что обороты двигателя после процедуры резко возросли, то обнаруженное место следует густо опрыскать еще раз. Если после этого обороты вновь быстро пойдут вверх, значит место подсоса успешно найдено.

Полезное видео

Дополнительную интересную информацию по данному вопросу вы сможете найти в видео ниже:




Любой двигатель внутреннего сгорания обязан работать на смеси воздуха и топлива, которые жёстко регулируются электроникой, если это двигатель инжекторный, или механикой, если мотор карбюраторный. Любой дисбаланс в пропорции воздуха и топлива приводит к некорректной работе двигателя, падению мощности, увеличению расхода топлива. Подсос воздуха во впускном коллекторе может крепко повлиять на стабильность работы мотора. Как проверить и определить неисправность, выявить основные симптомы подсоса, разберёмся прямо сейчас.

Симптомы подсоса воздуха в коллекторе: проверка и определение

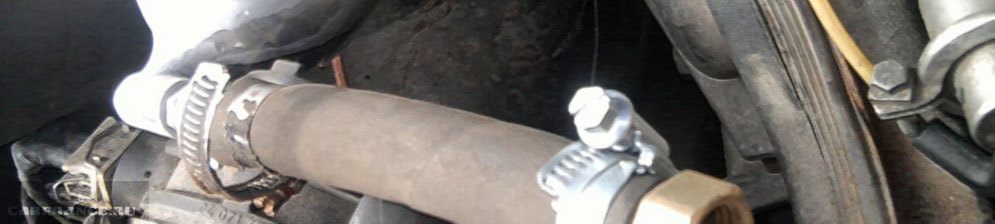

Явные следы треснутого шланга

Любое несанкционированное проникновение лишнего воздуха в систему питания ведёт к обеднению рабочей смеси. Нарушается оптимальный баланс топлива и воздуха, в результате чего двигатель колотит, холостые обороты могут пропасть вовсе, при этом на оборотах выше 2-3 тысяч мотор может работать вполне сносно.

Ошибка P0300

Кроме этого электронный блок управления двигателем может показывать ряд ошибок – Р0171 , обеднённая смесь, может появляться ошибка Р300 , говорящая о пропусках в воспламенения в камере сгорания. В зависимости от модели двигателя, может возникать ряд других ошибок.

Тем не менее основными симптомами подсоса воздуха во впускном коллекторе считаются:

  • неустойчивые холостые обороты, двигатель трясёт, невозможно отрегулировать холостые;
  • двигатель может глохнуть в переходных режимах работы;
  • провалы при ускорении;
  • высокий расход топлива;
  • сложный запуск при любой температуре воздуха;
  • падение мощности, особенно на оборотах ниже 2-3 тысяч;
  • двигатель троит, не работает в определённых режимах один или несколько цилиндров.

Откуда может подсасывать воздух?

Достаточно одного из этих симптомов, чтобы говорить о подсосе воздуха во впускном тракте. Точно установить место подсоса воздуха бывает довольно непросто, поскольку место крепления и уплотнения впускного коллектора к головке блока цилиндров – далеко не единственный путь для засасывания лишнего кислорода.

В зависимости от модели двигателя, мест подсоса может быть несколько:

  1. Повреждение или прогар прокладки впускного коллектора, это одно из самых распространённых мест неплотности.

    Новые прокладки впускного коллектора

  2. Уплотнители форсунок в инжекторных моторах.
  3. Люфт и неплотности в осях дроссельных заслонок карбюраторных двигателей.
  4. Вакуумный усилитель тормозов.
  5. Патрубки и шланги, которые фиксируются на коллекторе.

    Прохудившийся шланг на коллекторе стал причиной подсоса воздуха

  6. Прокладки дроссельных узлов в инжекторных моторах.
  7. Клапаны адсорбера, заглушки на коллекторе, неплотности в датчиках.
  8. Регуляторы холостого хода сомнительного качества могут быть негерметичными.

    Негерметичный регулятор холостого хода

  9. Втулки.

Как видим, неприятностей можно ждать не только от прокладки коллектора или самого коллектора, вместе с тем есть ряд мер, которые помогут найти место пробоя и быстро устранить неисправность.

Определяем место подсоса воздуха

Самый эффективный способ определения места подсоса воздуха – визуальный.

Правда, для этого придётся либо найти, либо собрать простейший дымогенератор. Дым, запущенный в систему впуска, моментально покажет место подсоса с высокой точностью. Понятно, что дымогенератор есть даже не каждой СТО, поэтому простейший прибор можно собрать своими руками.

Дымогенератор своими руками

Для этого пригодится продувочный пневматический пистолет, компрессор с ресивером и пачка сигарет для дыма. Пистолет просто подключается к воздушному ресиверу или компрессору, в носик пистолета вставляется сигарета, нагнетается давление порядка 0,5-0,8 атм и дым под давлением поступает во впускной коллектор.

Самодельный дымогенератор

Изъян станет заметен сразу, как только дым найдёт место для выхода.

Другой способ поиска места «подсоса»

Второй способ определения места подсоса более трудоёмкий и длительный. Для этого пригодится легковоспламеняемая жидкость (эфир, бензин с высоким октановым числом, жидкость для быстрого пуска мотора в баллончике). Для проверки и определения места подсоса достаточно запустить двигатель и брызгать жидкостью на сопряжения коллектора.

Иногда подсос явно слышен по характерному свисту или шипению, но такое бывает не во всех случаях. Поэтому нужно методично обрызгивать жидкостью место прилегания впускного коллектора к головке блока и все подозрительные соединения, которые мы перечислили выше. Как только жидкость попадёт на место пробоя, её засосёт во впускной тракт и обороты двигателя резко увеличатся на некоторое время.

Другие способы

Существует ещё несколько методов выявления подсоса. Они заключаются в точном измерении разряжения на участке от дроссельной заслонки до камер сгорания, однако аппаратура, применяемая для реализации этого метода не всегда доступна, да и точность локализации места разгерметизации при помощи этого метода минимальна.

Выводы

Оптимальными же методами диагностики подсоса воздуха во впускном коллекторе своими силами остаётся использование дыма и обрызгивание коллектора, гофр, дросселей тонкой струйкой легковоспламеняющейся жидкости. Удачной всем диагностики и ровных дорог!


Подсос воздуха какие симптомы. Подсос воздуха во впускном коллекторе — симптомы

Все автомобильные двигатели, в не зависимости от их типа (с инжектором либо карбюратором) работают на смеси топлива с воздухом. Соотношение этих компонентов в смеси точно рассчитано и регулируется либо электроникой либо механическим способом.

Но, иногда случается так, что происходит дополнительный подсос воздуха, смесь «разбавляется» и автомобилист может наблюдать серьезную потерю мощности у своего автомобиля (что особенно заметно на малых оборотах). О том, почему подобное происходит и о том, как исправить эту ситуацию — мы и поговорим в сегодняшней статье.

Подсос воздуха и его признаки

Такое явление, как подсос, связано с проникновением воздуха в топливный тракт машины. Оно приводит к обеднению смеси и, как следствие, очень сильно влияет на работу двигателя, снижая его мощность и вызывая перебои в работе.

Если происходит подсос воздуха во впускном коллекторе, симптомы ваз 2114 могут быть следующими:

  • неустойчивые обороты на холостом ходу;
  • троение двигателя;
  • «проседание» во время ускорения;
  • увеличенный расход бензина;
  • затрудненный запуск даже при высокой температуре воздуха;
  • резкое падение мощности (особенно на оборотах менее 3.000 мин-1).


Если двигатель очень часто глохнет, то это также может говорить о том, что существует подсос воздуха ваз 2114. Дополнительно убедиться в наличии этой проблемы можно, воспользовавшись автомобильным сканером. На наличие подсоса могут указывать ошибки Р0171 (сильно обедненная смесь) и Р300 (наблюдаются пропуски воспламенения).

Стабильная работа двигателя на высоких оборотах вовсе не говорит об отсутствии подсоса, поскольку он наиболее явно проявляется именно на малых оборотах. Об этом стоит помнить, дабы не войти в заблуждении и не начать искать иные причины неполадок.

Как только вы заметили, что появились признаки подсоса воздуха, следует сразу начать поиск возможного места его проникновения в систему.

Места возможного подсоса

Мест, через которые воздух может попадать внутрь топливной системы, довольно много, и в ходе проверки придется исследовать их все (о том, как именно их обнаружить — мы поговорим чуть ниже).

Пока же скажем, что придется проверить:

    1. Прокладку впускного коллектора (ее разрушение или прогар в подавляющем большинстве случаев и являются причиной подсоса).


  1. Шланги и патрубки, подходящие к коллектору.
  2. Уплотнители форсунок.
  3. Дроссельные прокладки.
  4. Заглушки, размещенные на коллекторе.
  5. Втулки.
  6. Усилители тормозов вакуумного типа.


Если появились симптомы подсоса воздуха ваз 2114 инжектор, все эти элементы придется обязательно проверить.

Следует также проверить и, при необходимости, заменить датчик холостого хода. Очень часто они имеют невысокое качество изготовления и являются негерметичными, приводя к попаданию воздуха в коллектор.

Как найти место подсоса

Существует 3 основных метода, при помощи которых можно найти негерметичный участок:

  • с помощью контроля разрежения воздуха в магистрали;
  • с помощью дымогенератора;
  • с помощью летучей горючей жидкости.

Первый способ мы опустим, поскольку он требует специальной аппаратуры, которая имеется далеко не на всех станциях технического обслуживания. А вот второй способ заслуживает большого внимания, поскольку он достаточно прост в реализации и одновременно — очень точен. Для него понадобятся компрессор, продувочный пистолет и сигареты (последние будут служить источником дыма).

Перед тем, как проверить подсос воздуха ваз 2114, понадобится собрать всю установку, а именно — подсоединить пистолет к ресиверу компрессора, а в носик пистолета вставить сигарету. После этого нагнетается давление порядка 0,8 атмосфер и дым при помощи пистолета направляется в коллектор.

Сам дым, создаваемый такой установкой, довольно густой, и быстро заполняет всю систему. Все, что остается автомобилисту — это внимательно следить за местом выхода дыма, а после его обнаружения — провести ремонтные работы.


В некоторых случаях подсос можно найти и без дополнительных средств — поврежденное место легко обнаружить по характерному свисту или шипению, которое производит всасываемый воздух при работающем двигателе. Правда, такое бывает лишь при наличии серьезных трещин и разрывов.

Если предложенный способ с применением генератора дыма не подходит (к примеру, нет в наличии компрессора), то проверку можно выполнить и при помощи летучих горючих жидкостей, упакованных в баллончики под давлением. В качестве них можно применять этиловый эфир (правда, в чистом виде его сейчас практически не достать), средство для зимнего запуска дизелей (основным компонентом которого является все тот же эфир), а также специальные чистящие средства на основе углеводородов.


Для того, чтобы найти место подсоса, нужно завести мотор автомобиля и на холостом ходу начать опрыскивать все возможные узлы, стыки, заглушки и шланги, которые относятся к коллектору и могут быть причиной проникновения воздуха.

Делать это нужно с паузами — после опрыскивания одного места стоит подождать нескольку секунд. Если вы заметили, что обороты двигателя после процедуры резко возросли, то обнаруженное место следует густо опрыскать еще раз. Если после этого обороты вновь быстро пойдут вверх, значит место подсоса успешно найдено.

Полезное видео

Дополнительную интересную информацию по данному вопросу вы сможете найти в видео ниже:




На системах впрыска топлива с измерением массового расхода воздуха негерметичность впускного коллектора приводит к переобеднению смеси. Двигатель работает при этом неустойчиво, обороты плавают, может глохнуть. В системах впрыска с датчиком абсолютного давления подсос неучтенного воздуха приведет к поднятию оборотов холостого хода. Контроллер может фиксировать коды неисправности: , и другие. Есть один проверенный 100% способ выявления подсоса, о котором я хочу рассказать.
Наиболее эффективный инструмент поиска негерметичности – это дымогенератор. Генератор дыма способен обнаруживать течи в любых системах, внутри которых содержится воздух. Достаточно закрыть дроссельный патрубок подходящей заглушкой и подключить его к впускному коллектору. Малейшие негерметичности видны по струйкам исходящего дыма.
Кстати простой генератор дыма несложно сделать .
Для профессиональной диагностики больше подойдет .
Типичные места неплотностей:
-Прокладка впускного коллектора
-Резиновые уплотнительные колечки форсунок
-Резиновые манжеты впускного коллектора на двигателе ВАЗ 2112 1,5 л.
-Клапан адсорбера
-Вакуумный усилитель тормозов
-Регулятор холостого хода на двигателях ВАЗ
-Прокладка дроссельного узла
-Вакуумные шланги
-Патрубок от воздушного фильтра до дросселя
-Заглушки впускного коллектора
Немного иллюстраций:
Дымогенератор

Прохудилась резиновая манжета впускного коллектора ВАЗ 2112:

Подсос воздуха в районе дроссельного узла:

При снятии – установке форсунок можно повредить резиновые уплотнительные колечки:

Не покупайте поддельные китайские регуляторы холостого хода, они могут быть не герметичными:

И вот такое неожиданное место подсоса – пластиковый штуцер вакуумного усилителя тормозов.

А этот выход дыма показал на подсос воздуха во впускной коллектор двигателя 1,6 л. AHL VW Passat.

При снятии коллектора выяснилась истинная причина – порвалась резиновая манжета.

Также дымогенератор может быть полезен при поиске мест утечки выхлопных газов в выпускной системе. Для этого надо заткнуть выход выхлопной трубы и подать дым в выхлопную систему. Это можно сделать несколькими способами – например через отверстие лямбда-зонда или выставить любой цилиндр в верхнюю мертвую точку так, чтобы попасть на перекрытие клапанов. Тогда дым можно подать через впускной коллектор и далее он пройдет через открытые впускные и выпускные клапана в выпускную систему.

Как правильно определить симптомы подсоса воздуха двигателем и провести его полную диагностику? Подобные вопросы могут возникнуть через некоторое количество пробега автомобилем, ведь двигатель, будучи сложнейшим механизмом, подвергается колоссальной нагрузке, в результате которой он изнашивается.

Если пустить эти процессы на самотек, в итоге можно попасть на довольно-таки крупную сумму денег, выкинутую на ремонт или замену мотора.


Симптомы подсоса воздуха двигателем чаще всего однозначны, происходит падение мощности. У некоторых автовладельцев наблюдается потеря мощности на низких оборотах двигателя (у некоторых на высоких). Зависит это от типа двигателя (дизель \ бензин), а также ряда других причин.

Выявляем подсос воздуха двигателем

Определить подсос бывает не так-то просто. Начать процедуру поиска этого явления нужно с осмотра шлангов и прокладок, в том числе и блока цилиндров. Некоторые авто мастера сетуют о том, что в их практике встречались подсосы воздуха даже через прокладки форсунок. Из мест, которые менее всего могут допустить подсос, можно выделить , клапана, обеспечивающие рециркуляцию воздуха в салоне авто. Итак, вы подозреваете, что у вас имеет место быть данная проблема.

Поиск осуществляется двумя распространенными методами , которые, естественно, проводятся в подкапотном пространстве. Суть первого метода заключается в том, чтобы во время работы двигателя производить опрыскивание шлангов двигателя обычной водой. По задумке, если есть подсос воздуха, при попадании воды на искомое отверстие, произойдет кратковременное снижение оборотов двигателя.

Второй метод аналогичен по своей сути. Вместо воды необходимо полить те же шланги эфиром, в этом случае обороты двигателя будут повышаться.

Как вы понимаете, точной методики определения наличия подсоса воздуха двигателем нет. Не герметичная система может принести много головной боли автовладельцу, к примеру, бортовой компьютер будет показывать массу ошибок и тут не поможет.

Путем опрыскивания можно найти место неполадки, внимательно отслеживая обороты двигателя. Конечно же, это достаточно трудоемкий процесс (если вам не посчастливиться найти брешь сразу), но это сэкономит вам деньги с посещения СТО.

{banner_content}

Иной подход в определении подсоса воздуха

Действенным способом по определению подсоса воздуха, является измерение уровня разряжения в системе впуска, т. е. в задросельном пространстве. В идеале эти показатели должны быть ниже 300 мм ртутного столба.

Произвести замеры можно путем снятия шланга, который подключается к клапану, управляющему заслонкой циркуляции воздуха внутри салона авто. Сразу же возникает вопрос, каким прибором производить замеры?

Если проблема не решилась

Можно попробовать решить проблему поиска с помощью парогенераторов. К слову, данное устройство отличным образом помогает определять течи и пробои в любых устройствах, которые содержат воздух. Закрываем дроссельный патрубок любой заглушкой и соединяем его с впускным коллектором.

Любая негерметичность будет с легкостью обнаружена с помощью дыма, образуемого парогенератором. В своей работе, профессиональные автомастерские используют не парогенератор, а

Подсос воздуха – как найти? Диагностика. Казань.

Подсос воздуха во впускном тракте – весьма неприятная неисправность. Проявляться может совершенно по-разному – зависит от степени подсоса.

Суть неисправности заключается в том, что в двигатель поступает неучтенный датчиком массового расхода воздух. Это приводит к обеднению топливо-воздушной смеси. Выражается в неустойчивой работе двигателя, особенно на холостых оборотах, подглыхании вплоть до полной остановки двигателя при движении на нейтральной передаче. Могут появиться ошибки по датчику кислорода, связанные с обеднением смеси, ошибка по адсорберу, пропуски зажигания в цилиндрах.

Иногда определить место подсоса воздуха бывает весьма проблематично, особенно если подсос воздуха происходит в районе прокладки между ГБЦ и впускным коллектором.

С чего начать поиски, если решили сделать это своими руками? Завести двигатель, оставить его работать на холостом ходу. Прислушаться, нет ли характерного шипения воздуха. По звуку искать будет проще. Если не удается локализовать источник шипения – начинайте поочереди пережимать КРУГЛОгубцами (!) шланги, идущие к впускному коллектору. Обычно это шланг вакуумного усилителя тормозов, шланг к клапану адсорбера, шланг к регулятору давления топлива. Если при пережимании какого-либо шланга работа двигателя значительно улучшается, или при отпускании пережатого шланга происходит ощутимый скачок оборотов – проблема там. Это или неисправные, негерметичные механизмы (клапан адсорбера, вакуумный усилитель…), или поврежденные до дыр шланги.

Если на слух и круглогубцами ничего не получилось – воспользуйтесь распылителем какой-нибудь горючей жидкости. Это может быть очиститель карбюратора, вэдэшка и тому подобные химические баллончики. Можно и краской – но пачкается очень…. Мы используем литровую пластиковую бутылку, в крышку которой вставлена тонкая трубочка от вэдэшки. Иголка от шприца тоже подойдет. В бутылке бензин обыкновенный. Цель – тонкой струйкой бензина метко попасть на потенциальные места подсоса воздуха. Это стык ГБЦ и впускного коллектора, места входа форсунок в коллектор, стык дроссельного патрубка и ресивера, впускная резиновая гофра, швы пластикового ресивера и прочие подозрительные места. При попадании бензина на место подсоса он мгновенно всасывается и попадает в камеры сгорания. Обороты двигателя в этот момент резко меняются в большую или меньшую сторону.

Финальный метод обнаружения подсоса воздуха – это проверка дымогенератором. Через любое отверстие во впускном тракте под легким давлением загоняется дым, полученный нагревом автомобильного моторного масла с секретными добавками для пущей дымности. В ярком свете галогенового светильника можно увидеть струйки дыма, выходящего через неплотности впуска. Процедура довольно эффективная, но нами пока полностью не освоенная – дымогенератор есть – осталось различные переходники для подключения к авто приобрести. Скоро будет!

И, наконец, наиболее проблемные места автомобилей ВАЗ по подсосу воздуха.

Резиновые заглушки ресивера не выносят никакой критики. Две заглушки меняются на один отрезок вакуумного шланга длиной около 10 см. Один конец шланга на один патрубок – другой конец шланга на второй патрубок – и подсоса нет! Шланг надо брать вакуумный белый!

Часто на выпускном коллекторе лежат шланги от дроссельного патрубка к клапану адсорбера и шланг вакуумного усилителя, от чего и страдают. После замены необходимо тщательно закрепить их на штатные места специальными скобами или хомутами.

Вакуумные усилители часто начинают подсасывать воздух, особенно если начинает течь главный тормозной цилиндр. При замене вакуумника не забудьте разобраться с течью ГТЦ!

Встречается экзотика вроде отвалившейся задней крышки регулятора холостого хода, повреждения мембраны регулятора давления топлива, косяки от неквалифицированной или самостоятельной сборки впуска, замены деталей и датчиков.

Появление такой проблемы для любого водителя всегда неожиданно и неприятно. Сразу перед владельцем возникает несколько вопросов о том, что случилось с автомобилем, где искать неисправность, как её устранить. Большинство водителей обратятся за помощью к специалистам или «знатокам», хотя во многих случаях поиск и устранение неисправности можно выполнить самостоятельно.

Немного о признаках появления неисправности

Силовой агрегат автомобиля является сложной инженерной конструкцией. Если после обнаружения даже небольших отклонений в его работе, следует разобраться с возникшей проблемой и устранить её. Если это оставить без внимания, можно дождаться возникновения больших осложнений, которые повлекут за собой не только значительные материальные затраты, но и моральные издержки, длительный простой машины.

Что происходит в том случае, когда появляется подсос воздуха на ВАЗ 2112, 2114 или других моделях? О появлении такой неисправности может свидетельствовать ряд признаков:

  1. Затруднительный пуск двигателя после длительной стоянки;
  2. Холостые обороты мотора «плавают»;
  3. Теряется мощность двигателя;
  4. Возрастает расход топлива.

Плавание оборотов холостого хода может привести к тому, что двигатель остановиться. Если это произошло на перекрёстке, да к тому же мотор плохо заводится, это уже создание пробки, нервозность других участников движения, появляются предпосылки для создания аварийной ситуации. Если автомобиль оборудован силовым агрегатом с карбюратором, попытка отрегулировать холостой ход винтами количества и качества топливной смеси к успеху не приведёт.

Этому мешает появившийся подсос воздуха, идущий мимо каналов холостого хода. Станет заметна потеря мощностных показателей мотора. Автомобиль теряет свою резвость, движение на пониженных скоростях имеет продолжительный период. Движение можно начать только при повышенных оборотах. На машинах с инжекторными двигателями, которые оборудуются датчиками, контролирующими массовый расход топлива, будет замечено появление слишком низких холостых оборотов. Бортовой компьютер может показать сбой лямбда зонда. Обеднённая топливная смесь не позволит получить максимальный крутящий момент, становятся заметны частые пропуски воспламенения смеси в цилиндрах. Движение в привычном режиме приведёт к повышенному расходу топлива.

Совет! Заметив появление указанных признаков, остановите автомобиль и внимательно осмотрите подкапотное пространство. Причиной сбоя может стать ослабленный хомут шланга, или другая подобная «мелочь».

Как обнаружить проблемное место

Иногда для этого может понадобиться всего несколько минут, в других случаях довольно длительный период. Кроме проявления указанных признаков, о появлении неисправности может указать бортовой компьютер сигналом «обеднённая смесь». Обнаружить подсос воздуха силового агрегата ВАЗ 2112, 2114 не так просто, как может показаться на первый взгляд. Для выполнения этой операции имеется несколько различных способов. В этой статье рассмотрим их более подробно.

Поступление «лишней» смеси возможно в местах соединений и уплотнений во впускном тракте мотора. Это в полной мере относится ко всем шлангам, прокладкам, форсункам, дроссельным заслонкам, датчикам, другим узлам впускного коллектора. Отмечены случаи, когда виновником подобного явления становилась прокладка между головкой и блоком цилиндров. В первую очередь следует отсоединить датчик МРВ. После этого запустить двигатель, и закрыть вход плоским предметом. Мотор должен остановиться, в противном случае имеется «прореха».

Попробуйте побрызгать на проблемные места обычную воду. Она может на короткое время закрыть появившееся отверстие, что приведёт к некоторому снижению оборотов. Вместо воды можно проделать эту же процедуру эфиром. В этом случае обороты должны повыситься. Найти пропуск лишней смеси силового агрегата ВАЗ такими методами удаётся не всегда, поэтому механики пользуются другими способами. Солидные автомобильные центры в таких случаях просто измеряют разрежение впускного коллектора. Для этого у них имеются специальные измерительные приборы. Они имеются в свободной продаже, но приобретать их для единичного использования экономически нецелесообразно.

Что же делать водителю? Эффективную помощь поиска мест подсоса воздуха ВАЗ 2112, 2114 оказывают парогенераторы, дымогенераторы. Они имеют простую конструкцию и легко собираются в домашних условиях. Процесс описания их изготовления можно легко найти в Интернете, поэтому останавливаться на этом не будем. Рассмотрим более подробно вопрос их использования. Любое, даже малейшее нарушение герметичности, может быть обнаружено по струйкам дыма, который образуется в дымогенераторе.

Чтобы быстро найти «прореху» нужно правильно подсоединить выход источника дыма к впускному тракту. Наиболее подходящим местом многие механики считают место подсоединения шланга от вакуумного усилителя тормозов. Подают дымовую смесь и пытаются найти неплотность в соединениях. В большинстве случаев это оказывается наиболее эффективным методом.

Несколько слов об устранении неисправности

Найти подсос воздуха в моторе ВАЗ 2112, 2114 удалось, теперь его следует устранить. Алгоритм устранения проблемы будет разным, в зависимости от места пропуска. Если виновниками становятся хомуты, их подтягивают. Если это выполнить невозможно из-за твёрдости резиновых патрубков, их лучше заменить новыми. Прохудившиеся прокладки также заменяют на новые. В некоторых случаях это может быть трудоёмким процессом, например, при замене прокладки между головкой и блоком цилиндров.

Для этого одного желания недостаточно, так как потребуется использование динамометрического ключа для затяжки болтов головки блока, схема их установки и завинчивания. Через небольшой пробег их придётся ещё раз «дожимать». Немного легче будет заменить прокладку впускного тракта, но также придётся демонтировать, а затем снова установить целый ряд деталей.

Совет! Если такая операция выполняется впервые, запишите очерёдность снятия узлов и деталей. Это облегчит их установку при сборке.

Отмечены механиками случаи, когда силовые агрегаты ВАЗ 2112, 2114 имели подсос воздуха в топливной рампе. Производители ВАЗ почему-то устанавливают резиновый шланг, обжатый двумя хомутами в системе подачи топлива. После их повторного обжатия обычно проблема устраняется. Наиболее часто замена «устаревших» резиновых изделий во впускном тракте решает все возникшие проблемы.

Гораздо сложнее устранить неисправность датчиков впускного тракта таких как МРВ, холостого хода, регулятора холостого хода. Речь идёт не о замене прокладок, а о неисправностях датчиков, по вине которых возможен подсос воздуха в моторах. Устранять подсос воздуха в этих приборах мастера не берутся, просто меняют их новыми. Возможен ремонт токопроводящих дорожек, устранение загрязнений или окислений. На появление подсоса воздуха в автомобилях ВАЗ в топливной системе сопровождается наличием протечек.

Важно! Игнорирование водителем появившейся утечки топлива грозит возникновением пожара.

Это может быть место соединения электрического бензонасоса с топливной магистралью, регулятора давления топлива, в других местах. Перед началом работы сразу после остановки мотора, следует сбросить давление в топливной системе. В противном случае может произойти выброс топлива и его воспламенение.


ли дать немного постоять машине, давление снизится самостоятельно. Ещё одним местом, где может находится неисправность, могут стать форсунки силового агрегата. Если быть точным, то не форсунка, а прокладка между ней и головкой блока. Эти повреждённые детали не относятся к особо дефицитным, их легко можно купить в торговых сетях, поэтому их просто меняют. Если форсунки демонтированы, а пробег автомобиля солидный, имеет смысл их промыть. Эта процедура вполне выполнима в гараже своими руками.

Эта статья не является прямым руководством к действию, она носит информационный характер. Описать все возможные причины появления проблемы и способы их устранения сложно. Если у читателей имеются вопросы, посмотрите видео.

Признаки подсоса воздуха во впускном коллекторе


Как найти подсос воздуха в двигателе [Инструкция]

На чтение 5 мин. Просмотров 21.1k. Опубликовано ОБНОВЛЕНО

Для работы двигателей внутреннего сгорания требуется смесь воздуха и топлива. Воспламеняемая сжатая смесь толкает поршни, которые поворачивают коленчатый вал, и автомобиль начинает движение. Воздух попадает в двигатель через небольшую дроссельную заслонку. А для управления вспомогательными устройствами создается вакуум.

Последствия подсоса воздуха

Подсос воздуха приведет к попаданию нежелательного воздуха в двигатель там, где этого не предусмотрено. Это снижает производительность двигателя и приводит к неисправности некоторых систем, которые зависят от вакуума.

Поскольку подсос воздуха вызывает неэффективность двигателя, вы заметите, что загорается «Check Engine» на приборной панели. Вы также будете испытывать проблемы с ускорением — это потому, что топливо подается неэффективно в камеры сгорания. Вакуум же используется для того, чтобы привести в действие приводы, датчики или тормоза.

При утечке вакуума некоторые из датчиков могут начать работать неправильно, вынуждая вас на ненужный ремонт.

Осмотр двигателя

Чтобы определить подсос воздуха, необходимо сначала понять, как работает впускная система двигателя.

Воздух поступает через воздушный фильтр. Дроссельная заслонка контролирует его, создавая вакуум. Знайте, что на автомобиле подсос воздуха, когда он издаёт шипящий звук после запуска.

Вакуумные шланги во время эксплуатации изнашиваются, становятся хрупкими. Это приводит к их повреждению. Внимательно осмотрите шланги на двигателе и замените их при необходимости. Двигатели отличаются друг от друга. Для идентификации шлангов ознакомьтесь с руководством по ремонту.

Способы проверки герметичности

Есть несколько способов проверить герметичность. Некоторые из них быстрее, чем другие, а некоторые требуют дорогостоящего оборудования. Рассмотрите следующие способы, чтобы найти лучшее решение в вашем случае.

1. Осмотрите и проверьте, нет ли незатянутых шлангов на двигателе

Первое место для проверки утечки вакуума — шланги на двигателе. Проверьте наличие трещин или ослабших креплений. Каждый автомобиль имеет уникальную схему вакуумных трубок. Убедитесь, что хомуты достаточно затянуты.

Попробуйте сдвигать хомуты сбоку. Если они легко двигаются, значит их нужно затянуть. Если вы все ещё не можете определить место утечки — дополнительно осмотрите поверхности.

2. Распылите мыльную воду вокруг зоны впуска

Это, вероятно, самый простой и дешёвый способ проверить подсос воздуха. Разбрызгивайте мыльную воду вокруг впускного коллектора и поврежденных шлангов во время работы двигателя. Вы увидите пузырьки воздуха, в зонах утечки.

Смотрите видео о том, как искать подсос воздуха с помощью мыльного раствора:

3. Используйте дымогенератор

Это профессиональный способ. Его используют автомеханики для проверки подсоса воздуха в течение нескольких минут. Но для этого потребуется дорогое оборудование.

4. Распылите очиститель карбюратора

Есть те, кто использует очиститель карбюратора для обнаружения подсоса воздуха. Для этого запустите двигатель на холостой ход. Распылите очиститель на области, которые вы подозреваете в утечках. Обороты двигателя начнут увеличиваться, когда есть подсос воздуха.

Это связано с тем, что очиститель карбюратора попадет в двигатель и горит с топливом.

Это опасный метод для проверки подсоса воздуха. Спреи легко воспламеняются. Приготовьте огнетушитель!

Утечки во впускном коллекторе

Если ваши шланги в порядке, проблема может быть с впускным коллектором. Прокладка впускного коллектора время от времени пропускает, вызывая подсос воздуха. Она расположена между головкой блока цилиндров и коллектором.

Для проверки герметичности впускного коллектора установите автомобиль на ручник. Запустите двигатель и дайте ему поработать на холостом ходу несколько минут.

Нанесите мыльный раствор в области между впускным коллектором и головкой блока цилиндров или у основания карбюратора. Прислушайтесь к звуку, исходящему от двигателя. Если он сглаживается, то подсос воздуха происходит на впускном коллекторе и требует ремонта.

Симптомы подсоса воздуха

Первым признаком подсоса воздуха является загорание лампы «Check Engine». Есть много причин для включения этой лампочки. Вам нужно исключить другие неисправности, прежде чем вы решите, что это нарушение герметичности. Но будьте уверены, что это подсос воздуха, если он сопровождается шипением от двигателя и потерей мощности.

Ваш автомобиль не развивает полную мощность? Это может быть подсос воздуха.

Нарушение герметичности может вызвать дополнительные проблемы с двигателем, такие как неэффективность топлива.

Ремонт вакуумных шлангов

Если у вас повреждён вакуумный шланг, вам не обязательно покупать новый. Шланг длинный. Вы можете отрезать поврежденную часть и снова присоединить её к двигателю.

Самые распространённые повреждения на концах трубок. Всегда проверяйте, чтобы хомуты были затянуты для предотвращения дальнейших утечек.

После ремонта запустите двигатель и оставьте его работать на холостом ходу. Слушайте любые шипящие звуки.

Если вы решите заменить вакуумный шланг, берите аналогичный по длине и диаметру. Вакуумные трубки предназначены для конкретных мест, таких как усилитель тормозов или PCV (система принудительной вентиляции картера).

Заключение

Наличие подсоса воздуха может привести к замедленному ускорению автомобиля. Это также может препятствовать эффективному смешиванию топлива и воздуха в камерах сгорания. Поврежденные шланги являются основными виновниками вакуумных утечек. Вы можете устранить небольшие утечки в шлангах, отрезав поврежденные части. Если это не сработает, нужно будет покупать новые.

Как проверить подсос воздуха во впускном коллекторе: симптомы

Любой двигатель внутреннего сгорания обязан работать на смеси воздуха и топлива, которые жёстко регулируются электроникой, если это двигатель инжекторный, или механикой, если мотор карбюраторный. Любой дисбаланс в пропорции воздуха и топлива приводит к некорректной работе двигателя, падению мощности, увеличению расхода топлива. Подсос воздуха во впускном коллекторе может крепко повлиять на стабильность работы мотора. Как проверить и определить неисправность, выявить основные симптомы подсоса, разберёмся прямо сейчас.

Симптомы подсоса воздуха в коллекторе: проверка и определение

Явные следы треснутого шланга

Любое несанкционированное проникновение лишнего воздуха в систему питания ведёт к обеднению рабочей смеси. Нарушается оптимальный баланс топлива и воздуха, в результате чего двигатель колотит, холостые обороты могут пропасть вовсе, при этом на оборотах выше 2-3 тысяч мотор может работать вполне сносно.

Ошибка P0300

Кроме этого электронный блок управления двигателем может показывать ряд ошибок — Р0171, обеднённая смесь, может появляться ошибка Р300, говорящая о пропусках в воспламенения в камере сгорания. В зависимости от модели двигателя, может возникать ряд других ошибок.

Тем не менее основными симптомами подсоса воздуха во впускном коллекторе считаются:

  • неустойчивые холостые обороты, двигатель трясёт, невозможно отрегулировать холостые;
  • двигатель может глохнуть в переходных режимах работы;
  • провалы при ускорении;
  • высокий расход топлива;
  • сложный запуск при любой температуре воздуха;
  • падение мощности, особенно на оборотах ниже 2-3 тысяч;
  • двигатель троит, не работает в определённых режимах один или несколько цилиндров.
Откуда может подсасывать воздух?

Достаточно одного из этих симптомов, чтобы говорить о подсосе воздуха во впускном тракте. Точно установить место подсоса воздуха бывает довольно непросто, поскольку место крепления и уплотнения впускного коллектора к головке блока цилиндров — далеко не единственный путь для засасывания лишнего кислорода.

В зависимости от модели двигателя, мест подсоса может быть несколько:

  1. Повреждение или прогар прокладки впускного коллектора, это одно из самых распространённых мест неплотности.

    Новые прокладки впускного коллектора

  2. Уплотнители форсунок в инжекторных моторах.
  3. Люфт и неплотности в осях дроссельных заслонок карбюраторных двигателей.
  4. Вакуумный усилитель тормозов.
  5. Патрубки и шланги, которые фиксируются на коллекторе.

    Прохудившийся шланг на коллекторе стал причиной подсоса воздуха

  6. Прокладки дроссельных узлов в инжекторных моторах.
  7. Клапаны адсорбера, заглушки на коллекторе, неплотности в датчиках.
  8. Регуляторы холостого хода сомнительного качества могут быть негерметичными.

    Негерметичный регулятор холостого хода

  9. Втулки.

    Бронзовые втулки со следами износа

Как видим, неприятностей можно ждать не только от прокладки коллектора или самого коллектора, вместе с тем есть ряд мер, которые помогут найти место пробоя и быстро устранить неисправность.

Определяем место подсоса воздуха

Самый эффективный способ определения места подсоса воздуха — визуальный.

Правда, для этого придётся либо найти, либо собрать простейший дымогенератор. Дым, запущенный в систему впуска, моментально покажет место подсоса с высокой точностью. Понятно, что дымогенератор есть даже не каждой СТО, поэтому простейший прибор можно собрать своими руками.

Дымогенератор своими руками

Для этого пригодится продувочный пневматический пистолет, компрессор с ресивером и пачка сигарет для дыма. Пистолет просто подключается к воздушному ресиверу или компрессору, в носик пистолета вставляется сигарета, нагнетается давление порядка 0,5-0,8 атм и дым под давлением поступает во впускной коллектор.

Самодельный дымогенератор

Изъян станет заметен сразу, как только дым найдёт место для выхода.

Другой способ поиска места «подсоса»

Второй способ определения места подсоса более трудоёмкий и длительный. Для этого пригодится легковоспламеняемая жидкость (эфир, бензин с высоким октановым числом, жидкость для быстрого пуска мотора в баллончике). Для проверки и определения места подсоса достаточно запустить двигатель и брызгать жидкостью на сопряжения коллектора.

Иногда подсос явно слышен по характерному свисту или шипению, но такое бывает не во всех случаях. Поэтому нужно методично обрызгивать жидкостью место прилегания впускного коллектора к головке блока и все подозрительные соединения, которые мы перечислили выше. Как только жидкость попадёт на место пробоя, её засосёт во впускной тракт и обороты двигателя резко увеличатся на некоторое время.

Другие способы

Существует ещё несколько методов выявления подсоса. Они заключаются в точном измерении разряжения на участке от дроссельной заслонки до камер сгорания, однако аппаратура, применяемая для реализации этого метода не всегда доступна, да и точность локализации места разгерметизации при помощи этого метода минимальна.

Выводы

Оптимальными же методами диагностики подсоса воздуха во впускном коллекторе своими силами остаётся использование дыма и обрызгивание коллектора, гофр, дросселей тонкой струйкой легковоспламеняющейся жидкости. Удачной всем диагностики и ровных дорог!

Как Найти Подсос Воздуха (Причины)

Когда автомобиль при старте с места (резком) начинает на секундочку захлебываться, а в некоторых случаях даже глохнет — это 99% подсос воздуха. Поскольку лишний воздух, попадающий в цилиндры двигателя, вызывает резкое обеднение смеси и, как следствие, трудности воспламенения. Мотор троит и может глохнуть на холостых.

В данной статье мы научимся определять:

Симптомы подсоса воздуха

Симптомы подсоса воздуха двигателем чаще всего однозначны:

  1. Неуверенный старт по утрам.
  2. Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ.
  3. Падение мощности — во впускном тракте на системах с MAF (датчик массового расхода воздуха) — низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот — повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения.
  4. Увеличение расход топлива — чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.

Места подсоса воздуха

К основным местам, через которые может происходить подсос, относится:

  • прокладка впускного коллектора;
  • прокладка на дроссельной заслонке;
  • участок патрубка от воздушного фильтра до дроссельного узла;
  • уплотнительные кольца форсунок;
  • вакуумный усилитель тормозов;
  • вакуумные шланги;
  • клапан адсорбера;
  • регулятор холостого хода (если он есть).

Отдельно стоит рассматривать места подсос воздуха на карбюраторных двигателях — там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюратор.

Места подсоса (карбюратор)
  1. У винта качества топливной смеси.
  2. За прокладку под карбюратором – участки с копотью верный признак.
  3. Сквозь не плотное прилегание дроссельной заслонки.
  4. Через оси дросселей.
  5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

Подсос воздуха в топливной системе дизеля

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

Причина подсоса на дизельном авто

Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации.

Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основные поводы для подсоса, зачастую, таковы:

  • старые шланги и ослабшие хомуты;
  • поврежденные топливные трубки;
  • потеря уплотнения на подключении топливного фильтра;
  • нарушена герметичность в обратной магистрали;
  • нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.

Как найти подсос в топливной системе дизеля

Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

Подсос воздуха во впускном коллекторе

Суть подсоса воздуха во впускном тракте заключается в том, что в двигатель вместе с топливом поступает лишний и неучтенный датчиком ДМРВ или ДАД воздух, что и приводит к обедненной топливовоздушной смеси в цилиндрах. А это, в свою очередь, способствует неправильной работе двигателя.

Причина подсоса воздуха
  1. Механическое воздействие.
  2. Перегрев (влияет на эластичность прокладок и герметика).
  3. Чрезмерное злоупотребление средствами чистки карбюраторов (сильно размягчает герметик и прокладки).

Наиболее проблематично найти место подсоса воздуха в районе прокладки между ГБЦ и впускным коллектором.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр. ). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:
  1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
  2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
  3. Соединение ресивера и патрубка дросселя.
  4. Прокладки форсунок.
  5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).
Проверка наличия подсоса дымогенератором

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

Подсос воздуха во впускном коллекторе и других местах: симптомы

Диагностика и ремонт15 января 2018

В современных двигателях внутреннего сгорания, управляемых электроникой, количество поступающего в цилиндры воздуха строго учитывается специальными датчиками. Но когда воздушный поток находит альтернативный путь через неплотное соединение деталей, нормальная работа силового агрегата нарушается из-за существенного обеднения горючей смеси. Определить подсос воздуха во впускном коллекторе или иных местах – задача непростая, проявляющиеся симптомы слишком похожи на множество других неполадок. Тем не менее, проблема диагностики данной неисправности вполне решаема.

Признаки и причины подсоса

Когда в двигателе образуется неплотность, пропускающая дополнительный воздух, наблюдаются следующие симптомы:

  1. Первейший признак – «плавающие» обороты холостого хода. Мотор втягивает лишний воздух, а блок управления, анализирующий состав выхлопных газов с помощью лямбда – зонда, пытается правильно приготовить топливную смесь. Но ДМРВ (или ДАД) не учитывает часть притока, поэтому обороты нестабильны (о признаках неисправности датчика написано здесь).
  2. Доля топлива в горючей смеси уменьшается, отсюда затрудненный пуск силового агрегата «на холодную», когда необходимо обогащение.
  3. Из-за обеднения смеси теряется мощность двигателя – автомобиль тяжелее трогается с места и разгоняется.
  4. Поскольку водитель начинает сильнее нажимать педаль газа и принудительно увеличивать обороты, повышается потребление горючего.

Справка. На карбюраторных двигателях паразитный воздушный поток вызывает скачки оборотов до 2000 об/мин и более, втягивая бензин через главные топливные жиклеры в обход системы холостого хода. Регулировочные винты не действуют.

Существует несколько причин, почему нарушается герметичность соединений и двигатель подсасывает воздух:

  • деформация прилегающих плоскостей (например, всасывающего коллектора к ГБЦ) в результате перегрева;
  • слишком частое использование автомобильной моющей химии, способной размягчить прокладки и герметики;
  • прохудившиеся шланги либо хомуты на патрубках отбора вакуума в двигателе.

На дизелях воздух иногда втягивается топливным насосом через неплотности магистрали, проложенной от бака. В карбюраторах путь воздушному потоку открывается сквозь изношенные оси и выработанные заслонки.

Где может проникать воздух?

Чтобы проверить наличие подсоса в двигателе, нужно понимать, где следует искать. На моторах, оснащенных инжектором, воздух может подсасываться в следующих местах:

  • прокладка на фланце головки цилиндров, куда прилегает впускной коллектор;
  • корпус вакуумного усилителя тормозной системы;
  • шланг отбора вакуума для усилителя;
  • прокладка дросселя;
  • через форсунки со слабыми уплотняющими кольцами;
  • на фланце регулятора холостого хода;
  • сквозь заклинивший клапан бачка – адсорбера.

Изношенные карбюраторы, чей посадочный фланец прогнулся от воздействия высокой температуры, нередко пропускают воздушный поток на стыке с коллектором. Второе «больное» место – дроссельные заслонки обеих камер, которые в результате износа становятся овальными. Подсос происходит через боковые зазоры и вызывает самопроизвольное истечение бензина из главного диффузора, отчего двигатель раскручивается до 2000 об/мин на холостом ходу.

Слабое звено дизеля – топливная магистраль, идущая от бака до насоса высокого давления. Пластиковые трубки и хомуты со временем теряют герметичность и насос, создающий на участке разрежение, подтягивает воздух сквозь невидимые щели. Он проходит по магистрали и через форсунки подается в камеры сгорания. Главная проблема заключается в обнаружении проблемы: прохудившиеся соединения не подтекают, поскольку наружное давление выше внутреннего.

Методы обнаружения неисправности

Как правило, о возможности проникновения воздуха сквозь неплотное соединение вспоминают в последнюю очередь, когда исключены остальные неполадки – выход из строя датчиков, регуляторов и так далее. Между тем существует простой способ найти подсос воздуха – на работающем двигателе медленно закрыть патрубок дроссельной заслонки ладонью. Если мотор не глохнет, то на участке после датчика ДМРВ появилась щель, куда просачивается дополнительный поток.

Примечание. Услышать свист либо шипение в месте подсоса – задача непростая, поскольку мешает шум работающего мотора. Поэтому данный способ диагностики не годится.

Чтобы локализовать проблемное место, рекомендуется проверить герметичность тормозного вакуумного усилителя следующим образом:

  1. Заведите мотор и дождитесь, пока стабилизируются обороты холостого хода.
  2. Передавите в нескольких точках резиновый патрубок, ведущий от силового агрегата к корпусу усилителя.
  3. Если работа двигателя не изменится, то на данном участке подсоса нет. На неисправность укажет повышение оборотов коленчатого вала.

Аналогичным способом проверьте все шланги, отбирающие вакуум от мотора. Если обороты коленвала меняются при сдавливании и последующем отпускании патрубков, ищите ослабленный хомут либо трещину в шланге.

Отыскать подсос воздуха через дроссельную заслонку, коллектор и другие детали двигателя поможет компрессор. Нагнетающий шланг с переходником вкручивается вместо любой свечи зажигания, затем коленчатый вал поворачивается в положение, когда впускной клапан данного цилиндра открыт. Нагнетая воздух под давлением 4–6 Бар, обработайте все стыки мыльным раствором – в проблемной точке сразу появятся пузыри.

Отлично себя зарекомендовал старый «дедовский» метод – поливка соединений горючей жидкостью. Как производится диагностика:

  1. Наберите в шприц объемом 20 см3 бензина.
  2. Запустите двигатель и обождите, пока холостой ход немного выровняется.
  3. Аккуратно поливайте бензином подозрительные точки, выдавливая горючее прямо на прокладки.
  4. Если подсос идет через впускной коллектор, то поршни станут втягивать разлитый бензин вместе с воздухом и обороты заметно повысятся. Действуйте аккуратно, чтобы горючее не попало на электропроводку.

Способ поливки одинаково хорошо подходит для проверки коллектора, уплотнений форсунок и прокладки дросселя. А вот проверить заслонки карбюратора шприцем не выйдет, поскольку к ним нельзя подобраться. Чтобы убедиться в наличии выработки и образовании боковых щелей, агрегат придется снять и очистить от сажи стенки камер.

Магистраль, подающую солярку к ТНВД дизельного мотора, проверить сложнее. Здесь подойдет способ с применением компрессора и мыльной пены, но подобное оборудование есть не в каждом гараже. Придется идти по стыкам всей трубки и диагностировать подсос методом исключения. Обливать соединения дизельным топливом бессмысленно – эффект будет незначительный и перемен в работе мотора вы не услышите.

Один из новейших методов диагностики предполагает использование специального устройства – генератора дыма. Подключение производится, как и в случае с компрессором, к свечному отверстию любого цилиндра. После запуска дымогенератора нетрудно отыскать точку проникновения воздуха. Чтобы лучше видеть поднимающиеся струйки дыма, рекомендуется применять галогенную лампу.

симптомы, признаки, как определить и найти

Неучтенным воздухом можно назвать тот, который попадает в систему мимо дроссельной заслонки, или мимо воздухомера на инжекторных машинах. Такой подсос воздуха может быть вызван различными причинами и повреждениями.

Любому двигателю – бензиновому и дизельному, карбюраторному и с электронным впрыском – для нормальной работы нужен воздух. Это важнейшая составляющая топливной смеси. В зависимости от типа топлива, воздух имеет в ней свою, весьма точную долю в пропорции. Это важно, ведь если во впускной коллектор, а затем и в камеры сгорания, воздуха будет поступать больше, чем это рассчитывалось на заводе, двигатель начнет работать нестабильно и потеряет в мощности.

Подсосы воздуха на вазовской классике

На карбюраторных Жигулях подсос воздуха может быть вызван выпавшим штуцером впускного коллектора. При этом двигатель будет заводиться и хоть и нестабильно, но будет работать. Однако в него будет подаваться большее количество воздуха, чем рассчитано изначально.

При подсосе воздуха будет сильно обедняться топливная смесь. Это вызывается тем, что в общей доле топливной смеси, поступающей в двигатель, воздуха станет больше, а бензина – меньше. Кроме потери мощности, проблема плоха тем, что, работая на обедненной смеси, двигатель может сильнее нагреваться, плюс повышается вероятность детонации.

Иногда подсос воздуха на Жигулях с карбюраторами Солекс может быть вызван случайно выкрутившимся клапаном холостого хода. Но в большинстве случаев российские машины с карбюраторной системой подачи топлива не так подвержены случайно возникающим подсосам, как автомобили с электронным впрыском.

На машинах с электронным впрыском

Здесь возможных мест для подсоса уже значительно больше. Наиболее безобидный и легко выявляемый подсос воздуха может образоваться сразу за датчиком массового расхода топлива – в растрескавшейся гофре, что идет от воздухомера к дросселю. Если подсос именно в этом месте, это можно назвать удачей, ведь такой дефект может быть выявлен визуально и легко устраняется.

Но воздух может подсасывать не только с гофры, но и из-под прокладки впускного коллектора, и такой подсос иногда можно заметить лишь при демонтаже коллектора, а иногда он не виден даже и после снятия впуска.

Воздух может подсасывать из сорвавшихся с впускного коллектора вакуумных шлангов. И заметить маленький шланчик, выпавший с места своего крепления, тоже может быть очень непросто.

В большинстве случаев подсос можно выявить с помощью генератора дыма. Но не всегда. Это касается подсоса с неисправного клапана вентиляции топливного бака. В этой ситуации неучтенный воздух будет засасываться в место утечки с внутренней магистрали вентиляции топливного бака.

И если уже были заменены уплотнения впускного коллектора и топливных форсунок, проверены все вакуумные шланги, но симптомы подсоса воздуха никуда не уходят, следует проверить клапан вентиляции топливного бака. Ведь если он окислился и заклинил в открытом положении, сквозь него постоянно будет засасываться в мотор неучтенный воздух. Это приведет к обеднению смеси, к потере мощности и неустойчивой работе двигателя.

Назначение клапана вентиляции топливного бака в том, чтобы он стравливал лишние бензиновые пары во впускной коллектор, и если он заклинит в закрытом положении, то топливный бак из пластика может даже треснуть (машины с таким дефектом идентифицируются по шипящему звуку в момент откручивания топливной горловины).

Но стравливание происходит лишь эпизодически, с обязательной подготовкой электронным блоком всех систем машин. Поэтому операция не отражается на стабильной работе двигателя. Если клапан заклинил в открытом положении, именно через него и будет подсасывать воздух.

Исправный клапан будет закрыт при неработающем двигателе, так его можно снять и просто продуть. После этого к контактам клапана следует подвести 12-вольтовое питание и просто послушать, производится ли открытие/закрытие клапана. Звуки, указывающие на функционирование клапана при его прямом подключении к аккумулятору говорят о том, что клапан работает нормально и причина не в нем.

Симптомы, указывающие на подсос воздуха

Машину с подсосами воздуха будет встряхивать на холостом ходу, она не будет развивать полную мощность и будет норовить заглохнуть. К сожалению, признаки, характеризующие подсос воздуха, очень похожи на те, что проявляются при неисправностях в системе зажигания. Похожие симптомы может создавать один из неисправных датчиков.

Подсос воздуха системы впуска, как обнаружить?

Если работа двигателя вашего автомобиля не совсем стабильна, то одной из причин может быть подсос воздуха системы впуска. Может казаться, что проблема в чем-то другом, потому как работа двигателя уже не такая как прежде. Неопытные мастера будут советовать бесконечно менять дорогостоящие датчики, свечи, бронепровода, модули и т.д. Делать они это потому, что даже самая современная диагностика точно не укажет на подсос воздуха. При считывании ошибок (если они есть) ЭБУ может вам рассказать лишь о последствиях подсоса воздуха – обедненная смесь, неустойчивая работа двигателя на холостом ходу, известны случаи, когда ЭБУ ругался на богатую смесь из-за неучтенного воздуха.

Подсос воздуха системы впуска довольно частое явление и симптомы данной неисправности проявляются в нестабильной работе двигателя. ДВС трясется или троит, на холостом ходу плавают обороты, пропала тяга, загорелся “Check Engine” – одни из наиболее распространенных следствий подсоса воздуха. В данной статье приведу самые распространенные способы для поиска подсоса воздуха в системе впуска ДВС, делать все будем своими руками, не прибегая к помощи автосервисов.

Система впуска инжекторного автомобиля

Поиск подсоса воздуха с помощью самодельного дымогенератора

Правильнее всего будет воспользоваться специальным прибором для поиска подсоса воздуха – дымогенератором, но не у каждого он есть и тем более, не каждый захочет его покупать. Принцип действия прибора токов, что в нем нагревается масло, начинает “гореть” и появляется дым, который в свою очередь под давлением закачивается в систему впуска. Если есть негерметичные соединения или порванные шланги, то с этих проблемных мест пойдет дым. Такой прибор можно без труда сделать в гаражных условиях, а вместо масла использовать обычную тлеющую сигарету. Для самодельного дымогенератора понадобиться: бутылка 5л, два штуцера, шланг, насос или компрессор и сигарета.

Самодельный дымогенератор

Шланг подсоединяем к доступному на впускном коллекторе входу, а на штуцер подаем небольшое давление воздуха с помощью насоса. При подаче воздуха не забудьте закрыть ладонью впускной патрубок, иначе весь дым просто-напросто выйдет через него. Данный способ проверки подсоса воздуха подробно описан на видео, автор – Евгений Быковский. Данный способ проверки является не только эффективным, но и дешевым.

Поиск подсоса воздуха с помощью очистителя карбюратора

Если у Вас нет возможности собрать самодельный дымогенератор, то можно попробовать еще более простой метод поиска подсоса воздуха – с помощью очистителя карбюратора. Метод является не менее эффективным, просто потребуется больше терпения и смекалки. При данном способе, результат, будет зависеть от вашего упорства, так как подсос воздуха, скорее всего, удастся обнаружить не с первого раза и плюс ко всему работы необходимо производить при запущенном ДВС.

Очиститель карбюратора (карбоклинер)
  1. Для начала необходимо купить в автомагазине очиститель карбюратора, либо жидкость “Быстрый пуск” или “Холодный пуск”. В состав этих жидкостей входят эфиры, которые очень легко воспламеняются в ДВС.
  2. Прогрейте двигатель до рабочей температуры. На холодном двигателе обнаружить вредоносный подсос не получиться.
  3. Как только двигатель прогрелся до рабочей температуры распыляйте очиститель карбюратора на все места, где может подсасываться воздух: все соединительные трубки, дроссельный узел, места стыка впускного коллектора с ГБЦ, места крепления форсунок, места крепления датчиков, в общем надо побрызгать все места где может быть подсос воздуха.
  4. Как только очиститель карбюратора попадет на место подсоса воздуха, то у автомобиля моментально изменятся обороты двигателя. Это обусловлено тем, что вместо воздуха в камеру сгорания попадет очиститель карбюратора.
  5. Если с первого раза не удалось обнаружить подсос воздуха, то повторите пункт 3 снова. Дело в том, что щель, через которую неучтённый воздух попадает в систему впуска, может быть настолько мала, что обнаружить её с первого раза не удастся. В таком случае не стоит жалеть очиститель карбюратора, проливайте им все места тщательно.

Вот таким простым и дешевым способом можно найти неисправность в системе впуска. Можно еще обнаружить не герметичность в системе при помощи мыльного раствора, но такой способ менее эффективен и со временем теряет свою популярность.

Как только обнаружите дефект в системе впуска, его следует немедленно устранить. Как правильно подобрать и купить нужную деталь я подробно описал в данной статье.

Вывод

Как видите, обнаружить подсос воздуха в системе впуска вполне реально, просто надо уделить небольшое количество времени своему железному коню. Возможно Вам удастся отделаться “малой кровью” и просто поменять порванный патрубок или прокладку, вместо дорогостоящих и без результативных визитов в автосервис. Все детали в автомобиле не вечны, некоторые из них могут выходить из строя из-за времени, некоторые просто-напросто ломаются из-за механических воздействий (перетираются, лопаются, рвутся). Двигатель в автомобиле вынужден работать не в идеальных для себя условиях окружающей среды, поэтому постоянно нагревается и остывает. Прокладки и соединения постепенно теряют свои свойства герметичности и могут стать причиной подсоса воздуха. Самое главное – во время устранить причину подсоса, потому как дальше, эта причина может перерасти во что-то большее, и в нужный момент двигатель просто-напросто не запуститься.

Подписывайтесь на Наш ЯндексДзен.

1 054

Похожие материалы

3 Признаки утечки через прокладку впускного коллектора (и стоимость замены в 2020 г.)

Последнее обновление 10 января 2020 г.

Компоненты двигателя имеют прокладки, которые помещаются между ними перед сборкой. Эти прокладки действуют как уплотнение между компонентами, поэтому они могут выполнять свою работу должным образом. Вы обнаружите, что прокладки обычно изготавливаются из металла, резины, бумаги или всех трех вместе взятых.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Из всех прокладок в двигателе прокладка впускного коллектора имеет решающее значение для поддержания работоспособности двигателя. Если именно эта прокладка начнет протекать, это будет проблемой для вашего автомобиля.

Вот почему вам необходимо узнать, каковы симптомы утечки во впускном коллекторе. Как только вы это узнаете, вы можете приступить к устранению проблемы, не теряя больше времени.

Однако вам следует воспользоваться возможностью, чтобы узнать о том, как работает прокладка впускного коллектора, прежде чем вы начнете диагностировать ее как имеющую потенциальную утечку.Таким образом, вы не перепутаете симптомы автомобиля с другой потенциальной проблемой, которая может возникнуть.

Что такое прокладка впускного коллектора?

Прокладка (и) впускного коллектора находится между головкой блока цилиндров и впускным коллектором. Его основная цель – предотвратить утечку охлаждающей жидкости, масла или воздуха.

Из-за постоянного расширения и сжатия из-за изменений температуры, загрязнения охлаждающей жидкости и масла, а также постоянного потока всасываемого воздуха прокладки впускного коллектора могут медленно выходить из строя и в конечном итоге доходить до того состояния, когда они ухудшаются настолько, что вызывает утечку.

В случае утечки прокладку следует заменить как можно скорее, чтобы избежать потенциального повреждения двигателя или возможного застревания.

Верхние 3 симптома утечки через прокладку впускного коллектора

№ 1 – Утечка охлаждающей жидкости двигателя

Охлаждающая жидкость двигателя закрыта прокладкой впускного коллектора в двигателе. Если повредить уплотнение, вся охлаждающая жидкость под давлением, которую оно сдерживает, может просочиться через него.

Часто внутри охлаждающей жидкости есть мусор и грязь, что создает еще больше проблем.Если мусор будет достаточно толстым, это вызовет больший износ поверхностей. Более того, негерметичная охлаждающая жидкость также приведет к попаданию воздуха извне в двигатель через уплотнение.

Каждый раз, когда присутствует кислород, он резко увеличивает количество образующейся коррозии. Это приведет к еще большему повреждению поверхности.

См. Также: Симптомы неисправного датчика температуры охлаждающей жидкости

# 2 – перегретый двигатель

Если охлаждающая жидкость продолжает протекать, это в конечном итоге приведет к перегреву двигателя.Но в некоторых случаях двигатель все равно может перегреться, даже если охлаждающая жидкость не протекает. Иногда охлаждающая жидкость будет вытекать из прокладки впускного коллектора и попадать прямо во впускной коллектор, вызывая перегрев двигателя.

Снаружи вы не увидите никаких признаков утечки. Единственный способ узнать об этом – это когда двигатель начнет перегреваться и датчик температуры на приборной панели поднимется до высокого уровня. Затем вы можете исследовать и определить, является ли это проблемой.Если да, то сразу почините в автомагазине.

# 3 – Это повлияет на соотношение воздуха и топлива. Это обеспечивает правильное сгорание в двигателе. Но если бы произошло изменение уровня воздуха или топлива в этой смеси, это оказало бы негативное влияние на производительность двигателя.

Следовательно, если у вас возникнет утечка из-за поврежденной прокладки впускного коллектора, во впускной коллектор может попасть больше воздуха, что приведет к несбалансированному соотношению воздух / топливо.Как только это произойдет, обычно проявляются резкий холостой ход и многочисленные пропуски зажигания.

Если вы испытываете эти симптомы, он может не сказать вам, где именно проблема во впускном коллекторе, но вы, по крайней мере, будете знать, что вам нужно проверить это.

Стоимость замены прокладки впускного коллектора

Прокладка впускного коллектора, возможно, является самой дорогой прокладкой в ​​автомобиле из-за требований к долговечности и уникальной формы. Новая прокладка на замену, скорее всего, обойдется вам в сумму от 50 до 120 долларов, что не так уж и плохо.

Но дорогой частью будет работа, необходимая для ее замены, поскольку до нее нелегко добраться. Затраты на рабочую силу для замены прокладки впускного коллектора обойдутся вам примерно в 250-500 долларов. Это число может быть даже выше для спортивных автомобилей и автомобилей класса люкс.

В целом, вы можете рассчитывать заплатить от 300 до 620 долларов за полную стоимость замены прокладки впускного коллектора.

Поиск и устранение неисправностей утечки во впускном коллекторе

Если на двигателях есть алюминиевые головки блока цилиндров, можно ожидать появления коррозии около отверстий для охлаждающей жидкости.Под уплотнительной кромкой прокладки впускного коллектора находится пластик, который также может разъедаться.

Если вы видите это, значит, уплотнение не удерживается и будет подвержено утечкам. В результате в этом случае прокладка не будет причиной утечки.

Тестирование утечки во впускном коллекторе не должно выполняться начинающими механиками, и в большинстве случаев вы должны позволить профессионалу справиться с этим. Тем не менее, вот общие процессы.

Проверка утечки охлаждающей жидкости

Если утечка охлаждающей жидкости происходит с внешней стороны прокладки, вы можете увидеть это собственными глазами.Но если есть внутренние утечки, из-за которых охлаждающая жидкость попадает в масло или камеру сгорания, вы не сможете их легко обнаружить.

Вам нужно полностью проверить свою систему. Начните с проверки масла на предмет пенообразования или других загрязнений. Вам также следует извлечь коды, чтобы точно знать, с чем вы имеете дело.

Если коды относятся к кислородному датчику или датчику эффективности, то это означает, что охлаждающая жидкость попала в камеру сгорания.Поскольку фосфаты обнаруживаются в охлаждающей жидкости вместе с другими химическими веществами, это приведет к повреждению каталитического нейтрализатора и датчика кислорода.

Если у вас двигатель V8 или V6, вы можете использовать коды, чтобы выяснить, в каком банке есть утечка. Любые большие утечки в бегунке могут дать вам код пропуска зажигания. Если вы испытываете эту проблему в течение длительного периода времени, отключите все свечи зажигания в автомобиле.

Посмотрите, не осталось ли на электродах мелово-белых отложений, потому что это следы, которые оставит на них охлаждающая жидкость.Следуя этим методам, это поможет вам определить, откуда исходит утечка, и нужно ли провести дополнительные тесты, такие как проверки утечки или проверки сжатия.

Тестирование на утечку воздуха

Проблема с регулировкой подачи топлива может возникнуть, если во впускном коллекторе есть минимальная утечка. Если вы просто используете глаза и уши, чтобы найти утечку, это займет очень много времени.

Всякий раз, когда воздух просачивается через впускной коллектор, воздух будет засасываться, а не выталкиваться наружу. Все, что находится в воздухе, будет нарушать смесь топлива и воздуха, что повлияет на систему выбросов и систему двигателя.

Если у вас есть дымовая машина, то множественные утечки можно диагностировать за более короткое время. Эта машина делает это за счет того, что во впускном коллекторе создается давление, при этом пар и дым попадают в систему. Итак, если утечка действительно существует, дым будет вытянут.

Найдите вакуумный порт и прикрепите к нему дымовую машину, как если бы усилитель тормозов был подключен к питающей линии. Убедитесь, что у вас есть заглушка подходящего размера при блокировке корпуса дроссельной заслонки.Вы также захотите, чтобы система PCV была заблокирована.

Если из системы PCV или масляного фильтра выходит дым, а двигатель не пропускает зажигание, то, вероятно, это означает, что под впускным коллектором есть трещина или течь. Это также может означать, что уплотнения клапана или направляющие слишком изношены.

.

Признаки утечки через прокладку впускного коллектора

  • Дом
  • Категории
    • Принадлежности
      • Аксессуары для интерьера
      • Внешние аксессуары
      • Игрушки
    • Очистка и детализация
    • Электроника
    • Двигатель и производительность
    • Мотоциклы и велосипеды
    • Уход на дому
    • Кемперы на колесах
    • Внедорожники
    • Гарантии
      • Расширенные гарантии
      • Заводские гарантии
  • Блог
  • О нас
  • Связаться
.

Впускной коллектор, принцип работы, проблемы, стоимость замены

Обновлено: 24 октября 2019 г.

В двигателе автомобиля впускной коллектор равномерно распределяет воздушный поток между цилиндрами. Во многих современных автомобилях впускной коллектор делают из пластика.

Впускной коллектор.

Часто впускной коллектор удерживает дроссельную заслонку (корпус дроссельной заслонки) и некоторые другие компоненты.Впускной коллектор состоит из камеры статического давления и бегунов, см. Фото. В некоторых двигателях V6 и V8 впускной коллектор может состоять из нескольких отдельных секций или частей.

Всасываемый воздух проходит через воздушный фильтр, воздухозаборник (шноркель), затем через корпус дроссельной заслонки в камеру статического давления, затем через направляющие и в цилиндры (см. Схему).

Дроссельная заслонка (корпус) регулирует частоту вращения двигателя, регулируя количество воздушного потока.

Расход воздуха на впуске.

В современных автомобилях частота вращения двигателя на холостом ходу также регулируется дроссельной заслонкой: на холостом ходу она открывается на очень небольшой угол. Поскольку корпус дроссельной заслонки почти закрыт, когда двигатель работает на холостом ходу, во впускном коллекторе есть разрежение. Если где-то в коллекторе есть утечка вакуума, двигатель будет работать с перебоями на холостом ходу. Многие проблемы с впускными коллекторами связаны с утечками вакуума, подробнее читайте ниже.

Мощность двигателя можно регулировать, изменяя размер впускной камеры, а также длину или размер отверстия направляющих.По этой причине современные автомобили имеют регулируемый впускной коллектор , в котором специальные регулирующие клапаны изменяют поток воздуха через коллектор в зависимости от частоты вращения двигателя и требуемой мощности.

Проблемы с впускным коллектором

Общие проблемы с впускными коллекторами включают вакуум, утечку охлаждающей жидкости или масла, снижение потока из-за накопления углерода и проблемы с впускными регулирующими клапанами. В некоторых двигателях впускной коллектор может корродировать или треснуть, вызывая утечку вакуума или охлаждающей жидкости.Треснувший коллектор необходимо заменить, если он не подлежит безопасному ремонту.

Реклама – Продолжить чтение ниже

В некоторых автомобилях во впускном коллекторе есть каналы для охлаждающей жидкости, которые могут протекать, часто из-за плохих прокладок или других повреждений. Например, эта проблема была довольно частой в старых двигателях GM V6. Если коллектор не поврежден и сопрягаемые поверхности находятся в хорошем состоянии, для решения проблемы обычно достаточно замены прокладок или повторного уплотнения коллектора.Если коллектор поврежден, его необходимо заменить.

Проблемы с впускным коллектором.

Изношенные прокладки впускного коллектора (на фото) часто становятся причиной утечки вакуума. Это может привести к резкому холостому ходу, остановке двигателя, а также к включению индикатора Check Engine, хотя двигатель может нормально работать на более высоких оборотах. Например, коды неисправности OBD-II P0171 и P0174 часто вызваны утечками вакуума во впускном коллекторе. Если утечки вызваны плохими прокладками, ремонт включает снятие впускного коллектора, проверку и очистку монтажных поверхностей и замену прокладок.Посмотрите, например, эти видео на YouTube о ремонте двигателя Ford V6.

Часто источником утечки вакуума может быть треснувший вакуумный шланг или трубопровод, который подсоединяется к впускному коллектору. В этом случае необходимо заменить сломанный вакуумный шланг или трубопровод. Иногда впускной коллектор может деформироваться, из-за чего прокладки не закрываются должным образом. Покоробленный впускной коллектор необходимо заменить. В некоторых автомобилях утечку вакуума можно определить по шипящему звуку из-под капота. Подробнее: Утечки вакуума: общие источники, симптомы, ремонт.

В некоторых двигателях, например, Volkswagen TDI Diesel, накопление углерода во впускном коллекторе может вызвать недостаток мощности, пропуски зажигания, задымление и низкую экономию топлива. Проблемы с накоплением углерода чаще встречаются в двигателях с турбонаддувом. Один из основных симптомов – отсутствие питания. Засоренный впускной коллектор, возможно, потребуется удалить и очистить вручную. В некоторых случаях замена впускного коллектора может быть более разумным решением, чем его чистка. Внутри коллектора есть много скрытых областей, которые нельзя очистить.

Проблемы с клапанами настройки впускного коллектора

Регулирующие клапаны обычно приводятся в действие электрическими или вакуумными приводами. Часто резиновая диафрагма внутри вакуумного привода начинает протекать, и привод перестает работать. Вакуумные приводы легко проверить с помощью портативного вакуумметра.

Как проверить вакуумные приводы для настройки клапанов.

Если вакуумный привод протекает, его необходимо заменить.Посмотрите это видео о том, как проверить вакуумные приводы клапанов настройки впускного коллектора.

Бортовой компьютер (PCM) задействует вакуумные исполнительные механизмы, включая и выключая небольшие соленоиды контроля вакуума. Эти соленоиды тоже часто выходят из строя. Соленоиды также легко проверить с помощью ручного вакуумного насоса.

Другой распространенной проблемой является заедание регулирующего клапана рабочего колеса или переключающего клапана из-за отложений нагара или когда клапан деформирован. В этом случае коллектор необходимо заменить.
Например, проблемы с впускным коллектором (регулирующим клапаном рабочего колеса) часто встречаются в некоторых двигателях VW / Audi.Volkswagen продлил гарантию на впускной коллектор на некоторые автомобили Audi / Volkswagen 2008-2011 модельного года с двигателем 2.0 TFSI, коды двигателей CBFA и CCTA. Подробнее читайте на этом форуме.
На многих автомобилях BMW неисправный клапан DISA, установленный во впускном коллекторе, также является распространенной проблемой. Посмотрите эти видео о ремонте клапана DISA в BMW.

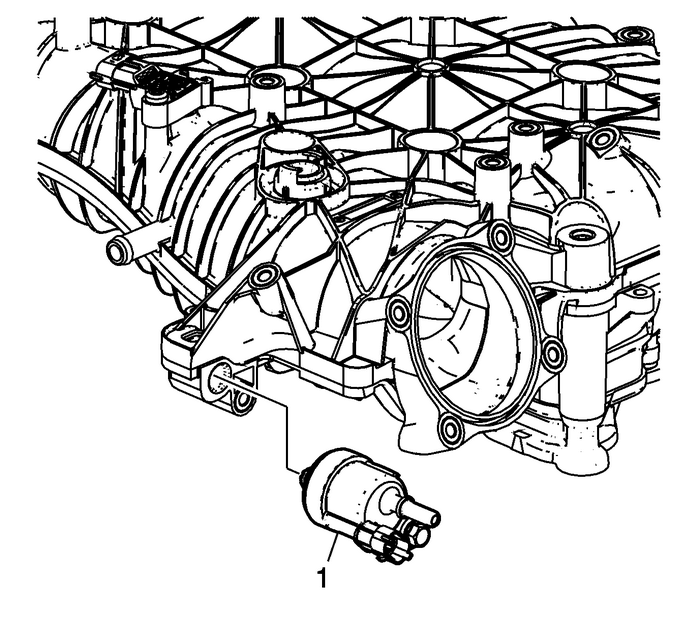

Замена впускного коллектора

Коллектор впускной, внутренняя сторона.

Если впускной коллектор невозможно очистить или отремонтировать, его необходимо заменить.Впускной коллектор также заменяется, если один из вышедших из строя регулирующих клапанов не может быть заменен отдельно. В некоторых машинах это довольно просто, в других требуется больше труда. Например, дилер может взимать до 750 долларов за замену впускного коллектора в Chevrolet Cruze 2011-2016 годов. В более старом автомобиле GM V6 замена впускного коллектора может стоить около 480-650 долларов.

Каждый раз при замене впускного коллектора важно очистить монтажную поверхность, заменить прокладки и затянуть болты коллектора в рекомендованном порядке согласно спецификациям.Это особенно важно для двигателя V6 / V8. Если вы хотите найти инструкции по обслуживанию, мы разместили несколько ссылок, по которым вы можете получить доступ к заводскому руководству по ремонту за абонентскую плату в этой статье.


Подробнее:
Утечки вакуума: проблемы, симптомы, ремонт
Check Engine Light: что проверять, распространенные проблемы, варианты ремонта
Код P0171 – Система слишком бедная: симптомы, причины, общие проблемы, диагностика
Код OBD II P0401 Недостаточный расход системы рециркуляции отработавших газов: причины, симптомы, типичные проблемы
Датчик массового расхода воздуха (MAF): принцип работы, симптомы, проблемы, тестирование
Коды P0301-P0308 Обнаружены пропуски зажигания в цилиндре: симптомы, общие проблемы, вызывающие пропуски зажигания, ремонт .

Признаки неисправности или неисправности прокладок впускного коллектора

Прокладки впускного коллектора – одни из самых важных прокладок двигателя. Прокладки – это уплотнения, помещаемые между компонентами двигателя перед сборкой, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.

Прокладки впускного коллектора обеспечивают уплотнение впускного коллектора относительно головки (ей) цилиндров. Помимо герметизации вакуума двигателя, некоторые конструкции также герметизируют охлаждающую жидкость двигателя.Проблемы с прокладками впускного коллектора могут вызвать проблемы с управляемостью и даже перегрев двигателя. Обычно неисправная прокладка впускного коллектора вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Пропуски зажигания в двигателе и снижение мощности, ускорения и экономии топлива

Одним из наиболее распространенных симптомов проблемы с прокладками впускного коллектора являются проблемы с производительностью двигателя. По мере того, как автомобиль набирает километраж, прокладки впускного коллектора могут изнашиваться и в конечном итоге протекать.Это может вызвать серьезные проблемы с производительностью, поскольку прокладки впускного коллектора герметизируют вакуум и давление в двигателе. Утечка вакуума, вызванная плохой прокладкой впускного коллектора, может нарушить воздушно-топливное соотношение двигателя и вызвать проблемы с производительностью двигателя, такие как пропуски зажигания, снижение мощности и ускорения, снижение эффективности использования топлива и даже остановка двигателя.

2. Утечки охлаждающей жидкости

Еще один признак неисправной прокладки впускного коллектора – утечка охлаждающей жидкости. Некоторые прокладки впускного коллектора также герметизируют охлаждающую жидкость двигателя, и если прокладка изнашивается, это может привести к утечке охлаждающей жидкости.Это может привести к появлению отчетливого запаха охлаждающей жидкости, пара, а также появления капель или луж охлаждающей жидкости под автомобилем. Утечки охлаждающей жидкости следует устранять как можно скорее, чтобы они не стали серьезной проблемой.

3. Перегрев двигателя

Перегрев двигателя – еще один симптом возможной проблемы с прокладками впускного коллектора. Утечка охлаждающей жидкости в конечном итоге приведет к перегреву двигателя, если уровень охлаждающей жидкости станет слишком низким, однако бывают случаи, когда перегрев может произойти без каких-либо видимых утечек.Если через прокладки впускного коллектора будет протекать охлаждающая жидкость во впускной коллектор, двигатель может перегреться без видимых внешних утечек. Любые утечки охлаждающей жидкости следует устранять как можно скорее, чтобы предотвратить возможность серьезного повреждения двигателя из-за плохой прокладки впускного коллектора.

В то время как неисправная прокладка впускного коллектора вызывает симптомы, которые быстро предупреждают водителя о проблеме, могут быть случаи, когда утечку трудно обнаружить. Если вы подозреваете, что проблема с прокладкой впускного коллектора или прокладками, обратитесь к профессиональному технику YourMechanic на осмотр автомобиля, чтобы определить необходимость замены прокладки.

.

Что такое впускной коллектор? (с рисунками)

В автомобильном двигателе впускной коллектор регулирует поток воздуха и газовую смесь, которая подается в поршневые камеры двигателя. Этот компонент обычно находится в верхней части двигателя. Правильный прием необходим для получения адекватного крутящего момента и мощности.

Специальные прокладки предотвращают утечки во впускных коллекторах.

Впускной коллектор отвечает за создание взрывоопасного пара из топливно-воздушной смеси. Этот пар попадает в поршни через впускные клапаны головок двигателя. После того, как пар заполняет область цилиндра, он взрывается искрой от свечи зажигания, что приводит к вращению двигателя. Этот процесс происходит очень быстро, все цилиндры в моторе.

Впускные коллекторы с высокими эксплуатационными характеристиками предназначены для увеличения мощности.

Есть много типов конструкций воздухозаборников. Используемый тип обычно зависит от характеристик двигателя. Хорошо спроектированный воздухозаборник может улучшить характеристики двигателя и общую мощность, поскольку он определяет, насколько эффективно топливо подается в двигатель.

Системы впрыска топлива подают топливо непосредственно в цилиндры двигателя автомобиля.

Высотный впускной коллектор – это высокопроизводительный коллектор, часто используемый в дрэг-рейсингах. Этот коллектор обеспечивает топливовоздушную смесь, которая обеспечивает плавный отклик во всем диапазоне мощности двигателя. Высотные воздухозаборники обычно используются на больших двигателях с ручными карбюраторными системами впуска топлива.

В двигателях легковых и грузовых автомобилей используются различные типы прокладок, в том числе прокладка впускного коллектора, которые помогают предотвратить утечку газов и жидкостей.

В большинстве современных автомобилей для питания двигателя используется электронный впрыск топлива (EFI). Для автомобилей типа EFI требуется специальный коллектор. Этот коллектор отвечает только за добавление воздуха в камеру сгорания, потому что система EFI управляет топливом.

Замена впускного коллектора – довольно простой процесс.Сначала механик должен снять карбюратор или электронную систему впрыска топлива. Обычно он находится над областью коллектора. Как только он будет удален, болты коллектора можно будет снять, что упростит снятие двигателя.

Перед заменой любого коллектора необходимо удалить старый прокладочный материал в области двигателя.Это можно сделать с помощью шпателя и уайт-спирита. Этот материал обычно оставляет шероховатый край бумаги на верхней части двигателя при снятии старого коллектора. Этот бумажный материал вызовет протечки, если его не удалить полностью.

Новый впуск должен быть установлен со специальными прокладками впускного коллектора.Эти прокладки окружают отверстия между коллектором и впускными клапанами на головках двигателя. Прокладка обеспечивает отсутствие утечек между впускной воздушно-топливной смесью и головками цилиндров.

Впускные коллекторы с высотой подъема иногда используются на больших двигателях с ручными карбюраторными системами..

Подсос воздуха

На системах впрыска топлива с измерением массового расхода воздуха негерметичность впускного коллектора приводит к переобеднению смеси. Двигатель работает при этом неустойчиво, обороты плавают, может глохнуть. В системах впрыска с датчиком абсолютного давления подсос неучтенного воздуха приведет к поднятию оборотов холостого хода. Контроллер может фиксировать коды неисправности: P0171 (бедная смесь), P300 (пропуски воспламенения) и другие. Есть один проверенный 100% способ выявления подсоса, о котором я хочу рассказать.
Наиболее эффективный инструмент поиска негерметичности – это дымогенератор. Генератор дыма способен обнаруживать течи в любых системах, внутри которых содержится воздух. Достаточно закрыть дроссельный патрубок подходящей заглушкой и подключить его к впускному коллектору. Малейшие негерметичности видны по струйкам исходящего дыма.
Кстати простой генератор дыма несложно сделать своими руками.
Для профессиональной диагностики больше подойдет второй вариант дымогенератора.
Типичные места неплотностей:
-Прокладка впускного коллектора
-Резиновые уплотнительные колечки форсунок
-Резиновые манжеты впускного коллектора на двигателе ВАЗ 2112 1,5 л.
-Клапан адсорбера
-Вакуумный усилитель тормозов
-Регулятор холостого хода на двигателях ВАЗ
-Прокладка дроссельного узла
-Вакуумные шланги
-Патрубок от воздушного фильтра до дросселя
-Заглушки впускного коллектора
Немного иллюстраций:
Дымогенератор

Прохудилась резиновая манжета впускного коллектора ВАЗ 2112:

Подсос воздуха в районе дроссельного узла:

При снятии – установке форсунок можно повредить резиновые уплотнительные колечки:

Не покупайте поддельные китайские регуляторы холостого хода, они могут быть не герметичными:

И вот такое неожиданное место подсоса – пластиковый штуцер вакуумного усилителя тормозов.

А этот выход дыма показал на подсос воздуха во впускной коллектор двигателя 1,6 л. AHL VW Passat.

При снятии коллектора выяснилась истинная причина – порвалась резиновая манжета.

Также дымогенератор может быть полезен при поиске мест утечки выхлопных газов в выпускной системе. Для этого надо заткнуть выход выхлопной трубы и подать дым в выхлопную систему. Это можно сделать несколькими способами – например через отверстие лямбда-зонда или выставить любой цилиндр в верхнюю мертвую точку так, чтобы попасть на перекрытие клапанов. Тогда дым можно подать через впускной коллектор и далее он пройдет через открытые впускные и выпускные клапана в выпускную систему.
скачать dle 10.6фильмы бесплатно

Метки к статье: Подсос воздуха

Подсос воздуха через выпускной коллектор. Как найти подсос воздуха в двигателе и устранить его

Рассмотрим один из самых простых способов, как проверить подсос воздуха во впускном коллекторе инжекторного автомобиля без каких-либо материальных затрат.

Данный способ не панацея, но является самым простым и эффективным в поиске мест подсоса воздуха во впускном коллекторе.

Как известно, во время работы двигателя, в коллекторе создаётся большое разрежение. На холостом ходу давление в коллекторе падает до 30 кПа, а атмосферное обычно составляет около 100 кПа.

Такая разность давлений заставляет воздух с наружи коллектора всеми доступными путями пробраться внутрь коллектора. Если у него это получится, то о нормальной работе двигателя не стоит даже и думать — всевозможные рывки и провалы, а также перерасход топлива обеспечены!

Вот и наша с Вами задача найти все эти «доступные пути» проникновения неучтённого воздуха во впускной коллектор.

Основными симптомами подсоса воздуха являются:

  • возросшие обороты холостого хода
  • плавающие обороты на холостом ходу
  • неадекватное реагирование двигателя на нажатие/отпускание педали газа
  • возросший расход топлива

Самым простым и действенным методом проверки подсоса воздуха во впускной коллектор является заполнение коллектора дымом под небольшим давлением. А если в коллекторе есть негерметичности, то их можно будет заметить по выходящему из них дыму.

Для этих целей используют дымогенераторы. Но не на всех СТО есть такое оборудование, а покупать себе для использования его раз в два-три года, как-то накладно. Как же быть?

Можно поступить как я — собрать бесплатный дымогенератор «на коленке» из пластиковых бутылок.

В общем, стоял я на днях на блокпосту. И чтобы не терять время зря, решил воплотить в жизнь давно волнующую меня идею — собрать простой дымогенератор для проверки впускного коллектора.

Из подходящего инструмента у меня нашлись только небольшой нож и треугольный напильник без ручки

Также была освобождена от воды в горло полтора литровая пластиковая бутылка. Также была куплена пол литровая бутылка некого напитка, которая была быстро осушена доченькой

Первым делом, разрезал большую и маленькую бутылку на две части. Верхнюю часть маленькой бутылки выкинул. Итого, осталось две нижних части (маленькая и большая) и одна верхняя. Думаю понятно.

Снял со штуцера клапана вентиляции картера шланг. В крышке от бутылки напильником проделал отверстие, чтобы снятый шланг вошёл в него с усилием. Накрутил на крышку верхнюю часть большой бутылки. Получилась вот такая картина

С другого ракурса

Всё плотненько получилось

Потом проковырял отверстие на донышках обеих нижних частей. В меньшей под диаметр сигареты, а в верхней под диаметр шланги от компрессора для подкачки колёс.

Стрельнул у водителя соседней машины сигарету, подкурил её и вставил в отверстие меньшей бутылки, и всё это дело в сборе впихнул вверх ногами в большую бутылку

Это всё всунул в верхнюю часть бутылки и подключил автомобильный компрессор

Вот общий вид сего конструктора

На чтение 5 мин. Просмотров 440 Опубликовано 01.08.2019

Для работы двигателей внутреннего сгорания требуется смесь воздуха и топлива. Воспламеняемая сжатая смесь толкает поршни, которые поворачивают коленчатый вал, и автомобиль начинает движение. Воздух попадает в двигатель через небольшую дроссельную заслонку. А для управления вспомогательными устройствами создается вакуум.

Последствия подсоса воздуха

Подсос воздуха приведет к попаданию нежелательного воздуха в двигатель там, где этого не предусмотрено. Это снижает производительность двигателя и приводит к неисправности некоторых систем, которые зависят от вакуума.

Поскольку подсос воздуха вызывает неэффективность двигателя, вы заметите, что загорается «Check Engine» на приборной панели. Вы также будете испытывать проблемы с ускорением – это потому, что топливо подается неэффективно в камеры сгорания. Вакуум же используется для того, чтобы привести в действие приводы, датчики или тормоза.

При утечке вакуума некоторые из датчиков могут начать работать неправильно, вынуждая вас на ненужный ремонт.

Осмотр двигателя

Чтобы определить подсос воздуха, необходимо сначала понять, как работает впускная система двигателя.

Воздух поступает через воздушный фильтр. Дроссельная заслонка контролирует его, создавая вакуум. Знайте, что на автомобиле подсос воздуха, когда он издаёт шипящий звук после запуска.

Вакуумные шланги во время эксплуатации изнашиваются, становятся хрупкими. Это приводит к их повреждению. Внимательно осмотрите шланги на двигателе и замените их при необходимости. Двигатели отличаются друг от друга. Для идентификации шлангов ознакомьтесь с руководством по ремонту.

Способы проверки герметичности

Есть несколько способов проверить герметичность. Некоторые из них быстрее, чем другие, а некоторые требуют дорогостоящего оборудования. Рассмотрите следующие способы, чтобы найти лучшее решение в вашем случае.

1. Осмотрите и проверьте, нет ли незатянутых шлангов на двигателе

Первое место для проверки утечки вакуума – шланги на двигателе. Проверьте наличие трещин или ослабших креплений. Каждый автомобиль имеет уникальную схему вакуумных трубок. Убедитесь, что хомуты достаточно затянуты.

Попробуйте сдвигать хомуты сбоку. Если они легко двигаются, значит их нужно затянуть. Если вы все ещё не можете определить место утечки – дополнительно осмотрите поверхности.

2. Распылите мыльную воду вокруг зоны впуска

Это, вероятно, самый простой и дешёвый способ проверить подсос воздуха. Разбрызгивайте мыльную воду вокруг впускного коллектора и поврежденных шлангов во время работы двигателя. Вы увидите пузырьки воздуха, в зонах утечки.

Смотрите видео о том, как искать подсос воздуха с помощью мыльного раствора:

3. Используйте дымогенератор

Это профессиональный способ. Его используют автомеханики для проверки подсоса воздуха в течение нескольких минут. Но для этого потребуется дорогое оборудование.

4. Распылите очиститель карбюратора

Есть те, кто использует очиститель карбюратора для обнаружения подсоса воздуха. Для этого запустите двигатель на холостой ход. Распылите очиститель на области, которые вы подозреваете в утечках. Обороты двигателя начнут увеличиваться, когда есть подсос воздуха.

Это связано с тем, что очиститель карбюратора попадет в двигатель и горит с топливом.

Это опасный метод для проверки подсоса воздуха. Спреи легко воспламеняются. Приготовьте огнетушитель!

Утечки во впускном коллекторе

Если ваши шланги в порядке, проблема может быть с впускным коллектором. Прокладка впускного коллектора время от времени пропускает, вызывая подсос воздуха. Она расположена между головкой блока цилиндров и коллектором.

Для проверки герметичности впускного коллектора установите автомобиль на ручник. Запустите двигатель и дайте ему поработать на холостом ходу несколько минут.

Нанесите мыльный раствор в области между впускным коллектором и головкой блока цилиндров или у основания карбюратора. Прислушайтесь к звуку, исходящему от двигателя. Если он сглаживается, то подсос воздуха происходит на впускном коллекторе и требует ремонта.

Симптомы подсоса воздуха

Первым признаком подсоса воздуха является загорание лампы «Check Engine». Есть много причин для включения этой лампочки. Вам нужно исключить другие неисправности, прежде чем вы решите, что это нарушение герметичности. Но будьте уверены, что это подсос воздуха, если он сопровождается шипением от двигателя и потерей мощности.

Ваш автомобиль не развивает полную мощность? Это может быть подсос воздуха.

Нарушение герметичности может вызвать дополнительные проблемы с двигателем, такие как неэффективность топлива.

Ремонт вакуумных шлангов

Если у вас повреждён вакуумный шланг, вам не обязательно покупать новый. Шланг длинный. Вы можете отрезать поврежденную часть и снова присоединить её к двигателю.

Самые распространённые повреждения на концах трубок. Всегда проверяйте, чтобы хомуты были затянуты для предотвращения дальнейших утечек.

После ремонта запустите двигатель и оставьте его работать на холостом ходу. Слушайте любые шипящие звуки.

Если вы решите заменить вакуумный шланг, берите аналогичный по длине и диаметру. Вакуумные трубки предназначены для конкретных мест, таких как усилитель тормозов или PCV (система принудительной вентиляции картера).

Заключение

Наличие подсоса воздуха может привести к замедленному ускорению автомобиля. Это также может препятствовать эффективному смешиванию топлива и воздуха в камерах сгорания. Поврежденные шланги являются основными виновниками вакуумных утечек. Вы можете устранить небольшие утечки в шлангах, отрезав поврежденные части. Если это не сработает, нужно будет покупать новые.

Подсос воздуха в двигателе приводит к нестабильным, завышенным оборотам холостого хода и неустойчивой работе двигателя на переходных режимах. Рассмотрим места возможного подсоса и способы его определения в гаражных условиях.

Для поддержания состава ТПВС в стехиометрии ЭБУ двигателя необходимо точно знать количество воздуха, поступающего во впускной коллектор. Добавочный воздух, который не может быть компенсирован системой регулировки холостого хода, приводит к сбоям в работе ДВС.

Симптомы подсоса воздуха
  • Неустойчивый холостой ход (стрелка тахометра то поднимается, то опускается).
  • Завышенные холостые обороты.
  • Высокие прогревочные обороты. По завершении режима прогрева обороты постоянно поднимаются и резко падают (пилообразные скачки). В таких случаях еще говорят, что ЭБУ двигателя «пилит» холостой ход.
  • Ухудшается холодный запуск.
  • Увеличивается расход топлива.

Начните с изучения особенностей конструкции инжекторной системы впрыска на вашем авто. В первую очередь обратите внимание на способ расчета воздуха и тип системы регулировки холостого хода. На современных бензиновых ДВС подсчет базируется на показаниях MAF-sensor (ДМРВ) либо MAP-sensor (ДАД) + Air Temperature Sensor (ДТВ). Поддержание и регулировка холостого хода осуществляется клапаном РХХ либо поворотом на небольшой угол дроссельной заслонки. Понимание процессов и способа их контроля поможет быстрее найти подсос воздуха в двигателе.

Возможные причины подсоса воздуха
  • Порванный, неплотно прикрученный патрубок от воздушного фильтра до впускного коллектора. Из-за вибраций патрубок чаще всего трескается в гофрированной части.
  • Перетертые, надрезанные, рассохшиеся шланги вакуумной системы. Внимательно осмотрите все шланги, идущие от впускного коллектора.
  • Порванная диафрагма вакуумного усилителя тормозов, негерметичный корпус вакуумника, обратного клапана. При такой неисправности характер двигателя меняется при нажатии на тормоза, а сама педаль становится жестче.
  • Треснувший корпус маслоотделителя системы вентиляции картерных газов, подклинивший или зависший в открытом положении клапан PCV, клапан продувки адсорбера топливного бака.
  • Подсос воздуха через уплотнительные кольца форсунок.
  • Налипание грязи, лаковых отложений, нагара, внутри дросселя, из-за чего заслонка не закрывается полностью. На авто с ДПДЗ фактическое положение заслонки можно отследить диагностическим прибором, поэтому разбирать впускной тракт необязательно.
  • Треснувший впускной коллектор, негерметичность соединения коллектора с ГБЦ.
  • Неисправный, забитый отложениями клапан РХХ. Если из-за клапана диаметр калибровочного отверстия будет больше базового значения, в двигатель на холостом ходу будет попадать лишний воздух.
  • Подсос через зазор между осью дроссельной заслонки и ее посадочным местом (появляется вследствие износа трущихся пар).

Выше описаны наиболее характерные места подсоса воздуха в инжекторном двигателе. Если все они были проверены, обратите внимание на особенности конструкции вашего авто. К примеру, на многих Хондах начала 90-х в системе регулировки холостого хода присутствует клапан быстрого холостого хода. К нему не идут вакуумные трубки, поэтому с ходу понять его предназначение и способ проверки не так и просто. В случае порванной мембраны происходит подсос неучтенного воздуха. Как следствие – ЭБУ «пилит» холостой ход, двигатель едва не глохнет после перегазовки.

Способы определения
  • Прислушайтесь к впускному тракту на перегазовках. Нередко локализировать место подсоса можно по характерному завивающему, шипящему звуку всасывающегося воздуха.
  • Поочередно пережмите щипцами все шланги, подходящие ко впускному коллектору. Изменение в работе двигателя говорит о том, что подсос воздуха находится именно в пережимаемом контуре. Осмотрите шланги, клапаны и прочие потребители вакуума, которые включены в систему.
  • Воспользуйтесь генератором дыма. В интернете достаточно готовых решений, позволяющих своими руками за небольшие деньги собрать дымогенератор.
  • Разбрызгайте около мест предполагаемого подсоса очиститель карбюратора/тормозной системы, контактклинер или другую жидкость на основе горючих эфиров. Попадая в коллектор через место подсоса, жидкость приведет к обогащению смеси и временному скачку оборотов. В момент испытания нелишним будет наблюдать за сигналом лямбда-зонда.

Внимание! Данный способ поиска подсоса крайне пожароопасен! Не разбрызгивайте очистители, быстрый старт, вблизи выпускного коллектора. Точечно подавайте состав небольшими дозами.

Компьютерная диагностика

ЭБУ двигателя не в состоянии опознать подсос воздуха и выдать ошибку с четкой формулировкой. Косвенным признаком может быть код бедной смеси, неисправности системы регулировки холостого хода, вакуумных клапанов. Но не следует спешить с выводами, опираясь на лишь на самодиагностику.

Куда важнее при поиске подсоса в реальном времени понаблюдать за поведением клапана РХХ, датчиком положения дроссельной заслонки, краткосрочной и долгосрочной коррекцией. Если подсос незначительный, ЭБУ двигателя увеличивает продолжительность впрыска, возвращая смесь к стехиометрической. Двигатель начнет работать ровно, но после удаления ошибок проблемы с холостым ходом опять проявят себя. Происходит это из-за обнуления краткосрочных и долгосрочных топливных коррекций.

Причину пилообразных скачков также можно отследить диагностических сканером. Наблюдая за временем открытия форсунок, вы увидите, что по достижению определенного числа оборотов инжекторы попросту отключаются. Происходит это из-за того, что ЭБУ при подсосе воздуха может думать, что автомобиль катится на передаче с горки. Понимает он это по увеличившемуся потреблению воздуха (заслонка при этом закрыта, а желаемое и фактическое положение клапана РХХ совпадают). Напишите мне, пожалуйста, на мыло, указанное в профили аутобурум. Поэтому для экономии топлива ЭБУ отключает форсунки.

При попадании постороннего воздуха в карбюратор происходит обеднение топливной смеси поступающей в цилиндры двигателя автомобиля. Доля бензина остается в ней прежней, а вот доля воздуха существенно увеличивается. Такой состав попросту не воспламеняется или воспламеняется с трудом и на короткое время.

Двигатель поэтому может не пуститься вовсе (как так и ), может , возможен и при трогании и в движении.

Если подозрение падает на не герметичность соединений, уплотнений и шлангов, то необходимо как можно скорее осуществить их проверку.

Общая проверка на наличие «подсоса» постороннего воздуха в карбюратор

Существует один действенный способ проверить подсасывается ли в карбюратор посторонний воздух. Необходимо снять с него корпус воздушного фильтра, запустить двигатель, дать ему поработать некоторое время после чего накрыть карбюратор сверху ладонью.

В том случае если двигатель продолжает работать с перекрытыми каналами подачи воздуха следует предпринять попытку поиска мест этого самого «подсоса».

Если карбюратор заглох — ищите причину неисправности в чем-то другом, а не в «подсосе» постороннего воздуха. Конечно эта проверка не претендует на исключительную точность, но в ряде случаев и она может помочь.

Возможные места попадания постороннего воздуха в карбюратор

— Проверьте насколько плотно завернут электромагнитный клапан карбюратора или вставленный вместо него держатель топливного жиклера системы холостого хода.

В силу ряда причин они бывает выворачиваются и даже теряются. Необходимо завернуть клапан или держатель, причем если двигатель стал работать нормально, заворачивая или отворачивая электромагнитный клапан добиваемся устойчивых холостых оборотов.

Держатель топливного жиклера (на ряде карбюраторов устанавливается вместо электромагнитного клапана) должен быть завернут с небольшим усилием.


электромагнитные клапаны карбюраторов 2108, 21081, 21083 Солекс и 2105, 2107 Озон

Также необходимо проверить не повреждено ли уплотнительное резиновое кольцо на электромагнитном клапане.

— Проверьте наличие и состояние резинового уплотнительного кольца на винте «качества» топливной смеси.

На изображении, в качесте примера, винт регулировки «качества» топливной смеси на холостом ходу карбюратора 2107 «Озон» с резиновым уплотнительным кольцом.


винт регулировки «качества» топливной смеси карбюратора 2105. 2107 Озон

— Проверьте герметичность вакуумных шлангов

— От распределителя зажигания (трамблера) до карбюратора.

— От вакуумного усилителя тормозов до впускного коллектора.

— Шланг вентиляции картера Необходимо убедиться в плотности их посадки на штуцера, отсутствии трещин, порезов, проколов и протертостей.

Пережимайте по очереди шланги около штуцеров карбюратора, и пытайтесь запустить двигатель. Если «подсос» воздуха будет таким образом перекрыт, двигатель заработает нормально. На изображении места вероятного «подсоса» постороннего воздуха в карбюратор 2108, 21081, 21083 Солекс.


места вероятного «подсоса» постороннего воздуха в карбюратор 2108, 21081, 21083 Солекс автомобилей ВАЗ 2108, 2109, 21099

— Проверьте герметичность прокладок под карбюратором и впускным коллектором

Есливизуально разрывов не видно и на слух не слышно свиста подсасываемого воздуха при прокрутке двигателя стартером, то пробуем подтянуть гайки крепления карбюратора и впускного коллектора. Момент затяжки 13 -16 Н.м — гайки карбюратора, 21 -26 Н.м гайки впускного коллектора. То есть сильно тянуть не надо, особенно на прогретом двигателе.

Затяжка не помогла, снимаем карбюратор и меняем прокладки, благо стоят они не дорого.

Можно покрыть мыльной пеной или жидкостью ВД-40 проверяемые соединения, в месте «подсоса» в мыльной пене образуется окно.

В результате черезмерной затяжки гаек крепления карбюратора или в силу каких-либо других причин, может быть деформирована посадочная плоскость карбюратора и тогда подсасывать лишний воздух уже будет по этой причине. Чтобы выявить этот дефект, необходимо снятый с двигателя карбюратор поставить на заведомо ровную поверхность, например лист толстого стекла и посмотреть есть ли зазор между нижней плоскостью карбюратора и плоской поверхностью. Никаких зазоров быть не должно. Выхода два или отшлифовать посадочную плоскость карбюратора или поставить под него лишнюю прокладку.

Подсос воздуха – как найти? Диагностика. Казань.

Подсос воздуха во впускном тракте – весьма неприятная неисправность. Проявляться может совершенно по-разному – зависит от степени подсоса.

Суть неисправности заключается в том, что в двигатель поступает неучтенный датчиком массового расхода воздух. Это приводит к обеднению топливо-воздушной смеси. Выражается в неустойчивой работе двигателя, особенно на холостых оборотах, подглыхании вплоть до полной остановки двигателя при движении на нейтральной передаче. Могут появиться ошибки по датчику кислорода, связанные с обеднением смеси, ошибка по адсорберу, пропуски зажигания в цилиндрах.

Иногда определить место подсоса воздуха бывает весьма проблематично, особенно если подсос воздуха происходит в районе прокладки между ГБЦ и впускным коллектором.

С чего начать поиски, если решили сделать это своими руками? Завести двигатель, оставить его работать на холостом ходу. Прислушаться, нет ли характерного шипения воздуха. По звуку искать будет проще. Если не удается локализовать источник шипения – начинайте поочереди пережимать КРУГЛОгубцами (!) шланги, идущие к впускному коллектору. Обычно это шланг вакуумного усилителя тормозов, шланг к клапану адсорбера, шланг к регулятору давления топлива. Если при пережимании какого-либо шланга работа двигателя значительно улучшается, или при отпускании пережатого шланга происходит ощутимый скачок оборотов – проблема там. Это или неисправные, негерметичные механизмы (клапан адсорбера, вакуумный усилитель…), или поврежденные до дыр шланги.

Если на слух и круглогубцами ничего не получилось – воспользуйтесь распылителем какой-нибудь горючей жидкости. Это может быть очиститель карбюратора, вэдэшка и тому подобные химические баллончики. Можно и краской – но пачкается очень…. Мы используем литровую пластиковую бутылку, в крышку которой вставлена тонкая трубочка от вэдэшки. Иголка от шприца тоже подойдет. В бутылке бензин обыкновенный. Цель – тонкой струйкой бензина метко попасть на потенциальные места подсоса воздуха. Это стык ГБЦ и впускного коллектора, места входа форсунок в коллектор, стык дроссельного патрубка и ресивера, впускная резиновая гофра, швы пластикового ресивера и прочие подозрительные места. При попадании бензина на место подсоса он мгновенно всасывается и попадает в камеры сгорания. Обороты двигателя в этот момент резко меняются в большую или меньшую сторону.

Финальный метод обнаружения подсоса воздуха – это проверка дымогенератором. Через любое отверстие во впускном тракте под легким давлением загоняется дым, полученный нагревом автомобильного моторного масла с секретными добавками для пущей дымности. В ярком свете галогенового светильника можно увидеть струйки дыма, выходящего через неплотности впуска. Процедура довольно эффективная, но нами пока полностью не освоенная – дымогенератор есть – осталось различные переходники для подключения к авто приобрести. Скоро будет!

И, наконец, наиболее проблемные места автомобилей ВАЗ по подсосу воздуха.

Резиновые заглушки ресивера не выносят никакой критики. Две заглушки меняются на один отрезок вакуумного шланга длиной около 10 см. Один конец шланга на один патрубок – другой конец шланга на второй патрубок – и подсоса нет! Шланг надо брать вакуумный белый!

Часто на выпускном коллекторе лежат шланги от дроссельного патрубка к клапану адсорбера и шланг вакуумного усилителя, от чего и страдают. После замены необходимо тщательно закрепить их на штатные места специальными скобами или хомутами.

Вакуумные усилители часто начинают подсасывать воздух, особенно если начинает течь главный тормозной цилиндр. При замене вакуумника не забудьте разобраться с течью ГТЦ!

Встречается экзотика вроде отвалившейся задней крышки регулятора холостого хода, повреждения мембраны регулятора давления топлива, косяки от неквалифицированной или самостоятельной сборки впуска, замены деталей и датчиков.

симптомы и признаки. Возможные причины подсоса воздуха

Подсос воздуха в двигателе приводит к нестабильным, завышенным оборотам холостого хода и неустойчивой работе двигателя на переходных режимах. Рассмотрим места возможного подсоса и способы его определения в гаражных условиях.

Для поддержания состава ТПВС в стехиометрии ЭБУ двигателя необходимо точно знать количество воздуха, поступающего во впускной коллектор. Добавочный воздух, который не может быть компенсирован системой регулировки холостого хода, приводит к сбоям в работе ДВС.

Симптомы подсоса воздуха
  • Неустойчивый холостой ход (стрелка тахометра то поднимается, то опускается).
  • Завышенные холостые обороты.
  • Высокие прогревочные обороты. По завершении режима прогрева обороты постоянно поднимаются и резко падают (пилообразные скачки). В таких случаях еще говорят, что ЭБУ двигателя «пилит» холостой ход.
  • Ухудшается холодный запуск.
  • Увеличивается расход топлива.

Начните с изучения особенностей конструкции инжекторной системы впрыска на вашем авто. В первую очередь обратите внимание на способ расчета воздуха и тип системы регулировки холостого хода. На современных бензиновых ДВС подсчет базируется на показаниях MAF-sensor (ДМРВ) либо MAP-sensor (ДАД) + Air Temperature Sensor (ДТВ). Поддержание и регулировка холостого хода осуществляется клапаном РХХ либо поворотом на небольшой угол дроссельной заслонки. Понимание процессов и способа их контроля поможет быстрее найти подсос воздуха в двигателе.

Возможные причины подсоса воздуха
  • Порванный, неплотно прикрученный патрубок от воздушного фильтра до впускного коллектора. Из-за вибраций патрубок чаще всего трескается в гофрированной части.
  • Перетертые, надрезанные, рассохшиеся шланги вакуумной системы. Внимательно осмотрите все шланги, идущие от впускного коллектора.
  • Порванная диафрагма вакуумного усилителя тормозов, негерметичный корпус вакуумника, обратного клапана. При такой неисправности характер двигателя меняется при нажатии на тормоза, а сама педаль становится жестче.
  • Треснувший корпус маслоотделителя системы вентиляции картерных газов, подклинивший или зависший в открытом положении клапан PCV, клапан продувки адсорбера топливного бака.
  • Подсос воздуха через уплотнительные кольца форсунок.
  • Налипание грязи, лаковых отложений, нагара, внутри дросселя, из-за чего заслонка не закрывается полностью. На авто с ДПДЗ фактическое положение заслонки можно отследить диагностическим прибором, поэтому разбирать впускной тракт необязательно.
  • Треснувший впускной коллектор, негерметичность соединения коллектора с ГБЦ.
  • Неисправный, забитый отложениями клапан РХХ. Если из-за клапана диаметр калибровочного отверстия будет больше базового значения, в двигатель на холостом ходу будет попадать лишний воздух.
  • Подсос через зазор между осью дроссельной заслонки и ее посадочным местом (появляется вследствие износа трущихся пар).

Выше описаны наиболее характерные места подсоса воздуха в инжекторном двигателе. Если все они были проверены, обратите внимание на особенности конструкции вашего авто. К примеру, на многих Хондах начала 90-х в системе регулировки холостого хода присутствует клапан быстрого холостого хода. К нему не идут вакуумные трубки, поэтому с ходу понять его предназначение и способ проверки не так и просто. В случае порванной мембраны происходит подсос неучтенного воздуха. Как следствие – ЭБУ «пилит» холостой ход, двигатель едва не глохнет после перегазовки.

Способы определения
  • Прислушайтесь к впускному тракту на перегазовках. Нередко локализировать место подсоса можно по характерному завивающему, шипящему звуку всасывающегося воздуха.
  • Поочередно пережмите щипцами все шланги, подходящие ко впускному коллектору. Изменение в работе двигателя говорит о том, что подсос воздуха находится именно в пережимаемом контуре. Осмотрите шланги, клапаны и прочие потребители вакуума, которые включены в систему.
  • Воспользуйтесь генератором дыма. В интернете достаточно готовых решений, позволяющих своими руками за небольшие деньги собрать дымогенератор.
  • Разбрызгайте около мест предполагаемого подсоса очиститель карбюратора/тормозной системы, контактклинер или другую жидкость на основе горючих эфиров. Попадая в коллектор через место подсоса, жидкость приведет к обогащению смеси и временному скачку оборотов. В момент испытания нелишним будет наблюдать за сигналом лямбда-зонда.

Внимание! Данный способ поиска подсоса крайне пожароопасен! Не разбрызгивайте очистители, быстрый старт, вблизи выпускного коллектора. Точечно подавайте состав небольшими дозами.

Компьютерная диагностика

ЭБУ двигателя не в состоянии опознать подсос воздуха и выдать ошибку с четкой формулировкой. Косвенным признаком может быть код бедной смеси, неисправности системы регулировки холостого хода, вакуумных клапанов. Но не следует спешить с выводами, опираясь на лишь на самодиагностику.

Куда важнее при поиске подсоса в реальном времени понаблюдать за поведением клапана РХХ, датчиком положения дроссельной заслонки, краткосрочной и долгосрочной коррекцией. Если подсос незначительный, ЭБУ двигателя увеличивает продолжительность впрыска, возвращая смесь к стехиометрической. Двигатель начнет работать ровно, но после удаления ошибок проблемы с холостым ходом опять проявят себя. Происходит это из-за обнуления краткосрочных и долгосрочных топливных коррекций.

Причину пилообразных скачков также можно отследить диагностических сканером. Наблюдая за временем открытия форсунок, вы увидите, что по достижению определенного числа оборотов инжекторы попросту отключаются. Происходит это из-за того, что ЭБУ при подсосе воздуха может думать, что автомобиль катится на передаче с горки. Понимает он это по увеличившемуся потреблению воздуха (заслонка при этом закрыта, а желаемое и фактическое положение клапана РХХ совпадают). Напишите мне, пожалуйста, на мыло, указанное в профили аутобурум. Поэтому для экономии топлива ЭБУ отключает форсунки.

Как правильно определить симптомы подсоса воздуха двигателем и провести его полную диагностику? Подобные вопросы могут возникнуть через некоторое количество пробега автомобилем, ведь двигатель, будучи сложнейшим механизмом, подвергается колоссальной нагрузке, в результате которой он изнашивается.

Если пустить эти процессы на самотек, в итоге можно попасть на довольно-таки крупную сумму денег, выкинутую на ремонт или замену мотора.


Симптомы подсоса воздуха двигателем чаще всего однозначны, происходит падение мощности. У некоторых автовладельцев наблюдается потеря мощности на низких оборотах двигателя (у некоторых на высоких). Зависит это от типа двигателя (дизель \ бензин), а также ряда других причин.

Выявляем подсос воздуха двигателем

Определить подсос бывает не так-то просто. Начать процедуру поиска этого явления нужно с осмотра шлангов и прокладок, в том числе и блока цилиндров. Некоторые авто мастера сетуют о том, что в их практике встречались подсосы воздуха даже через прокладки форсунок. Из мест, которые менее всего могут допустить подсос, можно выделить , клапана, обеспечивающие рециркуляцию воздуха в салоне авто. Итак, вы подозреваете, что у вас имеет место быть данная проблема.

Поиск осуществляется двумя распространенными методами , которые, естественно, проводятся в подкапотном пространстве. Суть первого метода заключается в том, чтобы во время работы двигателя производить опрыскивание шлангов двигателя обычной водой. По задумке, если есть подсос воздуха, при попадании воды на искомое отверстие, произойдет кратковременное снижение оборотов двигателя.

Второй метод аналогичен по своей сути. Вместо воды необходимо полить те же шланги эфиром, в этом случае обороты двигателя будут повышаться.

Как вы понимаете, точной методики определения наличия подсоса воздуха двигателем нет. Не герметичная система может принести много головной боли автовладельцу, к примеру, бортовой компьютер будет показывать массу ошибок и тут не поможет.

Путем опрыскивания можно найти место неполадки, внимательно отслеживая обороты двигателя. Конечно же, это достаточно трудоемкий процесс (если вам не посчастливиться найти брешь сразу), но это сэкономит вам деньги с посещения СТО.

{banner_content}

Иной подход в определении подсоса воздуха

Действенным способом по определению подсоса воздуха, является измерение уровня разряжения в системе впуска, т.е. в задросельном пространстве. В идеале эти показатели должны быть ниже 300 мм ртутного столба.

Произвести замеры можно путем снятия шланга, который подключается к клапану, управляющему заслонкой циркуляции воздуха внутри салона авто. Сразу же возникает вопрос, каким прибором производить замеры?

Если проблема не решилась

Можно попробовать решить проблему поиска с помощью парогенераторов. К слову, данное устройство отличным образом помогает определять течи и пробои в любых устройствах, которые содержат воздух. Закрываем дроссельный патрубок любой заглушкой и соединяем его с впускным коллектором.

Любая негерметичность будет с легкостью обнаружена с помощью дыма, образуемого парогенератором. В своей работе, профессиональные автомастерские используют не парогенератор, а

Автомобиль — это сложный механизм, в котором всё должно работать идеально. В противном случае серьёзно возрастает риск ДТП, мало того, одна неисправная деталь может привести к преждевременному износу всей системы. Чтобы этого не произошло, нужно внимательно относиться к своему железному товарищу и вовремя фиксировать все неисправности для их скорейшего устранения.

Двигатель — это сердце автомобиля. Без его нормального функционирования под вопрос попадает сама возможность передвижения транспортного средства. Негативную роль в работе данного узла играет подсос воздуха во впускном коллекторе. Если данный дефект появится в вашем автомобиле, то мотор сможет заглохнуть посреди дороги.

Суть и симптомы

Суть неисправности

Когда появляется подсос во впускном коллекторе, то в двигатель начинает поступать гораздо больше воздуха, чем должно. Естественно, это негативно сказывается на работе всей системы.

Важно! Результатом появления подсоса воздуха во впускном коллекторе является обеднение топливно-воздушной смеси.

Когда активизируется данный симптом — мотор начинает работать нестабильно. В зависимости от серьёзности поломки может сильно варьироваться список возможных симптомов. Поэтому обнаружить неисправность не так-то уж и просто.

Симптомы подсоса двигателя

За множество лет автовладельцами и автомобильным экспертами был составлен целый список симптомов, которые могут указывать на то, что двигатель подсасывает воздух через впускной коллектор:

  1. На холостых оборотах двигатель работает неустойчиво. При таком симптоме вы просто не сможете задать холостой ход ниже отметки в 1000 оборотов. Каждая попытка будет оборачиваться отключением мотора.
  2. Перепады температуры. Двигатель начнёт часто перегреваться. Плюс это не будет зависеть от выбранного вами режима езды.
  3. Сложности при запуске будут особенно заметны по утрам.
  4. На низких оборотах мощность мотора сильно упадёт. При отметке менее 2000 оборотов машина не сможет развивать скорость.
  5. Сильно вырастет расход топлива.
  6. При езде на 2000 оборотах и больше проблемы отсутствуют.

Каждый из этих симптомов указывает на то, что есть подсос воздуха во впускном коллекторе. Поэтому при обнаружении хотя бы одного из них, нужно провести подробную диагностику и определить неисправность.

Проводим диагностику и устраняем подсос

Для начала заведите мотор. Он должен работать на холостом ходу. После этого прислушайтесь к работе устройства. Очень часто можно услышать характерное шипение воздуха.

Внимание! По источнику шипения вы сможете найти поломку.

В некоторых случаях сразу не удаётся локализовать источник шума. В таком случае вам нужно будет пережать шланги, которые подключаются к коллектору. В большинстве ситуаций проблемы наблюдаются с вакуумным шлангом, который отвечает за усиление тормозов. Но возможны и исключения.

Иногда во время снятия зажима может наблюдаться скачок мощности. В таком случае проблема кроется именно в этой детали. Обычно подобное говорит о таких неисправностях, как:

  • поломка клапана адсорбера,
  • выход из строя вакуумного усилителя,
  • дыры в шланге.

Если после проделанных манипуляций проблема так и не обнаружена — необходимо воспользоваться распылителем. В него заливается горючая жидкость. Лучше всего использовать специальные очистители для карбюраторов.

Тоненькой стройкой распылите жидкости на потенциальные места, через которые предположительно происходит подсос воздуха во впускной коллектор. С особой тщательностью нужно обработать:

  • стык ГБЦ,
  • стык коллектора,
  • гофру,
  • швы ресивера,
  • стык дроссельного патрубка.

Как только жидкость попадёт на повреждённый участок, она втянется внутрь и окажется в моторе. При этом вы будете наблюдать скачок оборотов.

Самый эффективный метод

Для того чтобы использовать данную методику обнаружения подсоса воздуха в коллекторе нужно отыскать дымогенератор. Дальше выберите любое отверстие впускного тракта и через него начинайте не спеша прокачивать дым внутрь системы.

Внимание! В качестве расходного вещества лучше использовать моторное масло, оно обеспечивает большое количество дыма.

Дальше чтобы отыскать подсос воздуха во впускном коллекторе возьмите галогеновую лампу. С её помощью вы легко отыщите струйки дыма. Для проведения процедуры вам понадобятся специальные переходники.

Устраняем неисправность

Очень многое зависит от того, где вы обнаружите подсос воздуха в коллекторе. К примеру, если пробоина на шланге невелика можно воспользоваться герметиком и замазать повреждение. Конечно же, в идеале испорченный элемент нужно заменить. Очень часто эту операцию необходимо проделывать с муфтами, уплотнительными кольцами и прокладками.


Итоги

Подсос воздуха через впускной коллектор проще всего диагностировать при помощи дымогенератора. Устранение же дефекта напрямую зависит от того, где именно была обнаружена поломка.

15 января 2018

В современных двигателях внутреннего сгорания, управляемых электроникой, количество поступающего в цилиндры воздуха строго учитывается специальными датчиками. Но когда воздушный поток находит альтернативный путь через неплотное соединение деталей, нормальная работа силового агрегата нарушается из-за существенного обеднения горючей смеси. Определить подсос воздуха во впускном коллектореили иных местах – задача непростая, проявляющиеся симптомы слишком похожи на множество других неполадок. Тем не менее, проблема диагностики данной неисправности вполне решаема.

Признаки и причины подсоса

Когда в двигателе образуется неплотность, пропускающая дополнительный воздух, наблюдаются следующие симптомы:

  1. Первейший признак – «плавающие» обороты холостого хода. Мотор втягивает лишний воздух, а блок управления, анализирующий состав выхлопных газов с помощью лямбда – зонда, пытается правильно приготовить топливную смесь. Но ДМРВ (или ДАД) не учитывает часть притока, поэтому обороты нестабильны (о признаках неисправности датчика ).
  2. Доля топлива в горючей смеси уменьшается, отсюда затрудненный пуск силового агрегата «на холодную», когда необходимо обогащение.
  3. Из-за обеднения смеси теряется мощность двигателя – автомобиль тяжелее трогается с места и разгоняется.
  4. Поскольку водитель начинает сильнее нажимать педаль газа и принудительно увеличивать обороты, повышается потребление горючего.

Существует несколько причин, почему нарушается герметичность соединений и двигатель подсасывает воздух:

  • деформация прилегающих плоскостей (например, всасывающего коллектора к ГБЦ) в результате перегрева;
  • слишком частое использование автомобильной моющей химии, способной размягчить прокладки и герметики;
  • прохудившиеся шланги либо хомуты на патрубках отбора вакуума в двигателе.

На дизелях воздух иногда втягивается топливным насосом через неплотности магистрали, проложенной от бака. В карбюраторах путь воздушному потоку открывается сквозь изношенные оси и выработанные заслонки.

Где может проникать воздух?

Чтобы проверить наличие подсоса в двигателе, нужно понимать, где следует искать. На моторах, оснащенных инжектором, воздух может подсасываться в следующих местах:

  • прокладка на фланце головки цилиндров, куда прилегает впускной коллектор;
  • корпус вакуумного усилителя тормозной системы;
  • шланг отбора вакуума для усилителя;
  • прокладка дросселя;
  • через форсунки со слабыми уплотняющими кольцами;
  • на фланце регулятора холостого хода;
  • сквозь заклинивший клапан бачка – адсорбера.

Изношенные карбюраторы, чей посадочный фланец прогнулся от воздействия высокой температуры, нередко пропускают воздушный поток на стыке с коллектором. Второе «больное» место – дроссельные заслонки обеих камер, которые в результате износа становятся овальными. Подсос происходит через боковые зазоры и вызывает самопроизвольное истечение бензина из главного диффузора, отчего двигатель раскручивается до 2000 об/мин на холостом ходу.

Слабое звено дизеля – топливная магистраль, идущая от бака до насоса высокого давления. Пластиковые трубки и хомуты со временем теряют герметичность и насос, создающий на участке разрежение, подтягивает воздух сквозь невидимые щели. Он проходит по магистрали и через форсунки подается в камеры сгорания. Главная проблема заключается в обнаружении проблемы: прохудившиеся соединения не подтекают, поскольку наружное давление выше внутреннего.

Методы обнаружения неисправности

Как правило, о возможности проникновения воздуха сквозь неплотное соединение вспоминают в последнюю очередь, когда исключены остальные неполадки – выход из строя датчиков, регуляторов и так далее. Между тем существует простой способ найти подсос воздуха – на работающем двигателе медленно закрыть патрубок дроссельной заслонки ладонью. Если мотор не глохнет, то на участке после датчика ДМРВ появилась щель, куда просачивается дополнительный поток.

Примечание. Услышать свист либо шипение в месте подсоса – задача непростая, поскольку мешает шум работающего мотора. Поэтому данный способ диагностики не годится.

  1. Заведите мотор и дождитесь, пока стабилизируются обороты холостого хода.
  2. Передавите в нескольких точках резиновый патрубок, ведущий от силового агрегата к корпусу усилителя.
  3. Если работа двигателя не изменится, то на данном участке подсоса нет. На неисправность укажет повышение оборотов коленчатого вала.

Аналогичным способом проверьте все шланги, отбирающие вакуум от мотора. Если обороты коленвала меняются при сдавливании и последующем отпускании патрубков, ищите ослабленный хомут либо трещину в шланге.

Отыскать подсос воздуха через дроссельную заслонку, коллектор и другие детали двигателя поможет компрессор. Нагнетающий шланг с переходником вкручивается вместо любой свечи зажигания, затем коленчатый вал поворачивается в положение, когда впускной клапан данного цилиндра открыт. Нагнетая воздух под давлением 4–6 Бар, обработайте все стыки мыльным раствором – в проблемной точке сразу появятся пузыри.

  1. Наберите в шприц объемом 20 см 3 бензина.
  2. Запустите двигатель и обождите, пока холостой ход немного выровняется.
  3. Аккуратно поливайте бензином подозрительные точки, выдавливая горючее прямо на прокладки.
  4. Если подсос идет через впускной коллектор, то поршни станут втягивать разлитый бензин вместе с воздухом и обороты заметно повысятся. Действуйте аккуратно, чтобы горючее не попало на электропроводку.

Способ поливки одинаково хорошо подходит для проверки коллектора, уплотнений форсунок и прокладки дросселя. А вот проверить заслонки карбюратора шприцем не выйдет, поскольку к ним нельзя подобраться. Чтобы убедиться в наличии выработки и образовании боковых щелей, агрегат придется снять и очистить от сажи стенки камер.

Магистраль, подающую солярку к ТНВД дизельного мотора, проверить сложнее. Здесь подойдет способ с применением компрессора и мыльной пены, но подобное оборудование есть не в каждом гараже. Придется идти по стыкам всей трубки и диагностировать подсос методом исключения. Обливать соединения дизельным топливом бессмысленно – эффект будет незначительный и перемен в работе мотора вы не услышите.

Один из новейших методов диагностики предполагает использование специального устройства – генератора дыма. Подключение производится, как и в случае с компрессором, к свечному отверстию любого цилиндра. После запуска дымогенератора нетрудно отыскать точку проникновения воздуха. Чтобы лучше видеть поднимающиеся струйки дыма, рекомендуется применять галогенную лампу.

Утечка вакуума может вызвать множество проблем с управляемостью, так как она добавляет лишний, нежелательный воздух в двигатель, вытесняя смесь воздуха и топлива. Современные двигатели внутреннего сгорания (многопортовый впрыск топлива) используют впускной вакуум для управления датчиками, исполнительными механизмами и силовыми тормозами (на некоторых автомобилях). Старые двигатели также используют его для управления некоторыми устройствами контроля выбросов и подачи топлива в камеру сгорания.

Таким образом, даже небольшая утечка вакуума или подсос воздуха может обмануть вас и ваш автомобильный компьютер, заставив вас поверить, что конкретный датчик или система нуждается в ремонте. Затем вы начинаете заменять компоненты, надеясь, что вы решите проблему, но безуспешно.

Часто утечка вакуума издает слышимый шипящий звук, который облегчает поиск, в других случаях, однако, вы ничего не услышите. Автомагазины и СТО используют специальное, дорогостоящее оборудование для обнаружения трудно обнаруживаемых утечек. Но прежде чем отправиться в магазин, вы можете применить простые методы, используемые для отслеживания наиболее распространенных утечек вакуума.

Это руководство не только поможет вам найти утечку вакуума или засоренный вакуумный шланг, а также даст полезные советы по ремонту и также расскажет, какие проблемы с работой двигателя могут указывать на возможную утечку вакуума. Итак, начнем там.

Прокладки корпуса дроссельной заслонки и впускного коллектора также могут образовывать утечки.

Как проверить подсос воздуха и устранить неполадку из-за возможной утечки вакуума

Вакуумные шланги являются распространенным источником проблем с работой двигателя. После долгих лет эксплуатации вакуумные шланги изнашиваются, затвердевают, расщепляются или размягчаются, и вакуумные трубки ухудшаются, становятся хрупкими и ломаются, вызывая всевозможные проблемы производительности двигателя.

Поэтому, когда вы замечаете проблему с работой двигателя и не можете найти источник, включите диагностику утечки вакуума в свою стратегию ремонта.

В зависимости от вашей марки и модели автомобиля, вы можете найти различные датчики и исполнительные механизмы, которые зависят от хорошего источника вакуума для работы. Например, в некоторых двигателях используется датчик абсолютного давления в коллекторе (MAP), которому требуется вакуум для измерения давления наружного воздуха.

Утечка вакуума датчика MAP может нарушить время зажигания, стабильность и эффективность двигателя. Утечка вакуума также может препятствовать открытию , вызывать перегрев двигателя и увеличивать вредные выбросы. Этот тип утечки также может повлиять на систему принудительной вентиляции картера (PCV).

Подсос воздуха симптомы

Вот список проблем производительности, о которых следует помнить, поскольку они могут быть связаны с утечкой вакуума:

  • Жесткий старт
  • Низкая мощность двигателя
  • Пропуски воспламенения смеси
  • Плохая экономия топлива
  • Плохое ускорение
  • Грубый холостой ход
  • Высокий холостой ход
  • Двигатель работает прерывисто (как бы кашляет)
  • Плохая работа тормозов (на вакуумных силовых тормозах)

Имейте в виду, что эти симптомы не являются исключительными для утечки вакуума. Например, неисправный клапан EGR, плохое сжатие или проблемы с моментом зажигания могут также вызывать один или несколько из этих симптомов.

Проверьте разъемы вакуумного шланга на наличие трещин, которые могут привести к утечке вакуума.

Как найти подсос воздуха и вакуумную утечку

ХОРОШО. У вас проблемы с работой двигателя, и вы хотите проверить где система подсасывает воздух или теряет герметичность, с чего начать?

Сначала найдите вакуумную диаграмму для вашего автомобиля. Вы можете найти копию вакуумной схемы в руководстве по эксплуатации вашего автомобиля, но большинство производителей автомобилей включают схему в моторном отсеке. Поднимите капот и осмотрите переднюю часть моторного отсека, чтобы найти наклейку.

Если вы не можете найти его в своем руководстве или в моторном отсеке, вы можете купить его в отделе обслуживания дилеров. Другим источником является руководство по ремонту вашего автомобиля, которое содержит все виды полезной информации, которую вы можете использовать для обслуживания и устранения неисправностей многих автомобильных систем. Таким образом, вы сделаете хорошие инвестиции.

Диаграмма вакуума показывает различные устройства с вакуумным управлением и их взаимосвязь. Более новые модели автомобилей отображают сходство компонентов и их расположение.

ХОРОШО. Теперь, когда у вас есть схема вакуума для вашего автомобиля, вы можете приступить к поиску неисправностей для потенциальной утечки. Однако, даже если у вас нет диаграммы прямо сейчас, вы все равно можете выполнить следующие шаги.

(Примечание. Если вы пытаетесь обнаружить потенциальную утечку вакуума из-за кода неисправности, который вы получили после того, как загорелся индикатор Check Engine, возможно, ваш автомобильный компьютер корректирует соотношение воздух / топливо для компенсации, поэтому двигатель может не звучать так, как если бы у него были проблемы с производительностью. Если это так, отсоедините датчик положения дроссельной заслонки [установленный на корпусе дроссельной заслонки] или датчик кислорода, чтобы заставить компьютер запустить двигатель в режиме «жесткого кода» [разомкнутый контур], чтобы вы могли слышать двигатель – грубый холостой ход. Это облегчит обнаружение источника утечки вакуума во время диагностики.)

Если вы подозреваете конкретное устройство (или несколько), вы можете начать с этого устройства. В противном случае следуйте схеме и начните проверку каждого шланга. Если у вас нет схемы, проверьте каждый вакуумный шланг, когда вы двигаетесь вокруг двигателя. Большинство вакуумных шлангов тонкие и мягкие, за исключением того, что используется на усилителе тормозов, который является более толстым и прочным по конструкции, и, возможно, шланг PCV.

Устранение утечек вакуума требует тщательного визуального осмотра шланга, проверки его правильного подключения и прослушивания контрольного шипящего звука.

Но шум работающего двигателя может сделать невозможным услышать шипящий звук, исходящий от протекающего вакуумного шланга или прокладки. Для этого у вас есть два варианта: вы можете использовать стетоскоп механика, который помогает усилить звуки в вашем ухе, или вы можете использовать длину шланга для той же цели.

Как проверить каждый вакуумный шланг

Выполните следующие шаги для проверки каждого вакуумного шланга, соблюдая разумное расстояние от движущихся компонентов во время проверки:

  1. Запустите двигатель и дайте ему поработать на холостом ходу. Установите трансмиссию на парковочную (автоматическая) или нейтральная (механическая) и включите аварийный тормоз.
  2. Убедитесь, что шланг правильно подсоединен, не болтается. При обслуживании или замене компонента шланг легко повредить. Возможно, вам понадобится небольшое зеркало и фонарик, чтобы проверить труднодоступные места, например, за впускным коллектором, корпусом дроссельной заслонки или выпускным коллектором.
  3. Отсоедините и осмотрите оба конца шланга. Если внутренний конец шланга порван, изношен или расширен, отрежьте поврежденную часть и снова подсоедините шланг к фитингу.
  4. Проследите длину шланга пальцами, чтобы определить наличие шероховатых, закаленных, расщепленных, размягченных или мест, выделяющихся на общем фоне шланга. Кроме того, попытайтесь почувствовать вакуум в этих грубых или неровных местах.
  5. Проверьте, находится ли шланг рядом или не касается горячей поверхности.
  6. Кроме того, проверьте соединители шлангов, тройники и соединения на наличие трещин и ослаблений. Замените их при необходимости.
  7. Также проверьте шланг на наличие загрязнений, таких как масло, охлаждающая жидкость или другие вещества. Отсоедините шланг от устройства, к которому он подключается, и проверьте внутри разъема устройства. Если вы обнаружите инородное вещество внутри шланга, возможно, загрязнение проникло и внутрь устройства, возможно, оно не работает должным образом. Возможно, вам придется проверить устройство для правильной работы.
  8. В качестве части вашего визуального осмотра осмотрите устройства, к которым подключаются вакуумные шланги. Проверьте устройства на наличие повреждений, таких как трещины, вмятины и ослабленные детали. Они могут также создать вакуумную утечку. Сожмите вакуумную линию, ведущую к устройству, и обрызгайте его мыльной водой и посмотрите внимательно не пенится ли где-то, а если да –то утечка именно там.
  9. Если вы обнаружите шланг с размягченным, затверделым или поврежденным участком, замените его.

Замените прокладку впускного коллектора, если возникнет утечка вакуума.

Подсос воздуха во впускном коллекторе симптомы

Хотя вы с большей вероятностью столкнетесь с утечкой из вакуумного шланга, также могут возникнуть утечки из прокладки впускного коллектора. Если предыдущая проверка не показала, что что-то не так, проверьте впускную прокладку между коллектором и головкой цилиндров, а также прокладку основания, расположенную между впускным коллектором и корпусом дроссельной заслонки или карбюратором.

Для проверки этих прокладок вы можете использовать один из двух простых альтернативных методов:

  • Мыльная вода в распылителе.
  • Стетоскоп механика или слушать через длинный шланг прикладывая один конец к месту исследования, а второй к уху

Любой из этих методов хорош.

  1. Применить аварийные тормоза.
  2. Установите вашу передачу на парковку (автоматическая) или нейтральная (ручная).
  3. Заблокируйте колеса, чтобы они были безопаснее и не позволяли автомобилю двигаться.
  4. Запустите двигатель и дайте ему поработать на холостом ходу.
  5. Используйте мыльную воду, немного распылите вокруг впускного коллектора, где он сопрягается с головкой цилиндров и вокруг основания карбюратора или корпуса дросселя. Не забудьте визуально проверить сам впускной коллектор на наличие трещин и разбрызгивать воду в подозрительных местах.
  6. Слушайте любые изменения в работе двигателя на холостом ходу.
  7. Вы также можете увидеть пузыри на месте утечки вакуума.

Примечание. Чтобы использовать шланг (или стетоскоп механика), наденьте один конец шланга на ухо и переместите другой конец шланга вокруг края прокладки впускного коллектора и прокладки карбюратора или корпуса дроссельной заслонки. Если есть утечка воздуха, вы услышите шипящий звук.

Если вы обнаружили утечку вакуума во впускном коллекторе или в основании корпуса дросселя, сначала попробуйте затянуть крепежный болт впускного или дроссельного корпуса:

  • Затягивайте болты постепенно, следуя перекрестной схеме – при затягивании коллектора начните с центра и продолжайте.
  • Затяните болты моментом, указанным в руководстве по ремонту автомобиля, с помощью динамометрического ключа.
  • Проверьте еще раз на утечку вакуума.
  • Если утечка все еще присутствует, вам необходимо заменить прокладку впускного коллектора или прокладку корпуса дроссельной заслонки.
  • Следуйте инструкциям в руководстве по ремонту вашего автомобиля, чтобы заменить любую прокладку.

Посмотрите видео ниже, чтобы увидеть, как парень использует воду для диагностики пропуска зажигания на первом цилиндре.

Обнаружение вакуумной утечки с помощью воды

Часто для обнаружения утечки вакуума достаточно тщательного визуального и ручного осмотра, подобного описанному выше. Но не все время.

Некоторые компоненты, работающие в вакууме, могут иметь внутренние повреждения (например, разрыв мембраны). И вы не можете диагностировать этот тип повреждения прикосновением или зрением.

Итак, если вы подозреваете утечку вакуума, но не можете найти источник, это следующий шаг в вашей стратегии устранения неполадок.

Для этого вам нужно использовать вакуумный насос с ручным управлением. Вы можете купить один в большинстве магазинов автозапчастей или онлайн. Вакуумный насос помогает в устранении неполадок систем выбросов. Но если вы не хотите покупать инструмент прямо сейчас, ваша местная СТО станция поможет вам в этом.

Следуйте инструкциям, прилагаемым к вакуумному насосу, для получения инструкций по эксплуатации и руководства по ремонту для вашего конкретного автомобиля, чтобы узнать, как устранить неисправность устройства, которое необходимо проверить.

Иногда вам необходимо устранить неполадки устройства при определенных условиях работы или в сочетании с другим инструментом. Хотя этот тип устранения неполадок может показаться сложным, вам не нужно специальное обучение. Тем не менее, вам все равно необходимо следовать инструкциям по эксплуатации инструмента и инструкциям по устранению неполадок в руководстве по ремонту.

Также следуйте этим советам при использовании вакуумного насоса:

  • Убедитесь, что соединение между насосом и устройством затянуто – используйте соединитель правильного диаметра или шланг для соединения.
  • Применяйте только необходимое количество вакуума для тестируемого устройства (обычно от 10 до 15 в рт. Ст., Обратитесь к руководству по ремонту).
  • Чем меньше разъемов, адаптеров и шлангов вы используете для подключения ручного насоса к устройству, которое вы хотите проверить, тем лучше.

Вы можете использовать штуцер для ремонта небольших протечек вакуумных шлангов.

Работа с поврежденными вакуумными шлангами не обязательно означает, что вам необходимо заменить их. Часто вакуумный шланг требует простого ремонта, который может занять пару минут или около того.

  • Вы можете отремонтировать поврежденный конец вакуумного шланга за минуту. В большинстве случаев вы можете обрезать примерно сантиметр на конце и снова подсоединить шланг.
  • Будьте осторожны, когда имеете дело с повреждениями, расположенными между концами вакуумного шланга. Если вам просто нужно отремонтировать маленькое отверстие менее чем на полдюйма, вырежьте поврежденную область и используйте штуцер, чтобы снова соединить две детали.
  • Во избежание путаницы ремонтируйте один вакуумный шланг за раз. Некоторые автомобили, особенно азиатских брендов, поставляются с несколькими вакуумными шлангами, что может затруднить ремонт, когда они соединяются различными способами. В этих случаях вы можете найти 1-, 2-, 3-, 4-контактные и коленчатые разъемы, чтобы справиться практически с любым видом прокладки и ремонта шланга.
  • Всегда маркируйте шланги и их соответствующие соединители или фитинги, чтобы заново установить отремонтированные или новые шланги в соответствующие фитинги.
  • Если вы найдете один или несколько отсоединенных шлангов, используйте диаграмму вакуума для повторного подключения шланга к правильному фитингу.
  • После ремонта проложите и закрепите вакуумный шланг вдали от горячих поверхностей и движущихся компонентов.
  • Всегда заменяйте вакуумный шланг на один и тот же диаметр и длину и для предполагаемого применения (PCV, усилитель тормозов или обычный вакуум).
Категории: / / от 13.09.2019

Как найти утечку вакуума

Как вы много раз слышали, двигатель вашего автомобиля – это не что иное, как большой воздушный насос. Он всасывает воздух, который смешивается с топливом, который затем сжимается и воспламеняется, образуя большую стрелу, которая приводит в движение колеса. Поскольку немногие из нас ездят с полностью открытой дроссельной заслонкой – чтобы не привлекать нежелательное внимание – двигатель вынужден втягивать воздух через частично закрытый дроссельный клапан, который создает разрежение во впускном коллекторе.

Ваш автомобиль использует этот вакуум для питания и управления рядом вспомогательных устройств.Вакуум двигателя используется, например, для уменьшения усилия, необходимого для нажатия на педаль тормоза. Некоторые системы контроля выбросов также полагаются на это отрицательное давление для предотвращения утечки паров из картера. Раньше вакуум двигателя приводил в действие даже дворники.

Классический маслкар может иметь всего три вакуумных линии: по одной к вакуумному распределителю, усилителю тормозов и модулятора автоматической трансмиссии. Когда в конце 1960-х годов контроль выбросов стал обычным явлением, у некоторых автомобилей были десятки вакуумных линий и соединений, каждое из которых являлось источником потенциальной утечки вакуума.

Когда производители автомобилей стали лучше контролировать выбросы автомобилей, они также стали использовать меньше вакуумных линий, но это длилось недолго. Затем EPA потребовало, чтобы автомобили устраняли почти все утечки бензиновых паров из своих выбросов. Эти системы EVAP, которые улавливают пары бензина, в значительной степени контролируются – как вы уже догадались – вакуумом двигателя. Когда автомобиль выключен, система улавливает пары топлива в канистре с древесным углем, а затем направляет пары обратно в работающий двигатель через – как вы снова догадались – сеть вакуумных шлангов.

Когда один из этих шлангов, фитингов или соединений начинает протекать, проблемы могут варьироваться от неустойчивого холостого хода до внезапного снижения экономии топлива или индикатора двигателя. Некоторые утечки, например, в усилителе тормозов, легко обнаружить, но другие могут быть заведомо неуловимыми. Мы здесь, чтобы помочь.

Основные сведения об утечках

Даже крошечная утечка размером всего 0,020 дюйма может ухудшить работу двигателя, ухудшить управляемость и включить индикатор проверки двигателя.Утечки вакуума происходят после датчика массового расхода воздуха (обычно обозначаемого как MAF), который является устройством, измеряющим входящий воздух. Это означает, что двигатель фактически потребляет больше воздуха, чем измерено, и компьютер получает неверные показания, которые слишком низкие. Соотношение воздуха и бензина в автомобиле обычно составляет 14,7: 1, но при увеличении количества поступающего воздуха двигатель становится менее обедненным, чем при нормальной работе. (Компьютер двигателя изменяет соотношение смеси вперед и назад несколько раз в секунду вблизи этого стехиометрически правильного 14.7: 1.)

А как насчет датчика кислорода на выхлопе? Что ж, он быстро обнаружит лишний воздух, и компьютер обогатит смесь в ответ добавлением большего количества топлива – это самокорректирующаяся система с обратной связью. К сожалению, ближайший к утечке цилиндр может работать более бедным, чем другие. Модуль управления двигателем действительно обогатит всю смесь, пытаясь вернуть избыток кислорода в выхлопных газах до приемлемо низкого уровня, но это заставит другие цилиндры стать слишком богатыми.Слишком много топлива в этих цилиндрах может вызвать ряд других проблем, включая пропуски зажигания или нестабильную работу холостого хода, что может вызвать код неисправности и включить индикатор проверки двигателя. Учитывая, что в некоторых автомобилях используются десятки вакуумных шлангов и есть вероятность трещин во впускных коллекторах, состоящих из нескольких частей, существует множество мест, где могут возникнуть утечки. Воздуховод между корпусом дроссельной заслонки и датчиком массового расхода воздуха часто состоит из резины диаметром 3 дюйма, которая также может разрушаться и вызывать утечки. Утечка в этом воздуховоде технически не является утечкой вакуума – это утечка измеренного воздуха.Если дополнительный воздух проходит мимо корпуса дроссельной заслонки без учета датчика массового расхода воздуха, ваш двигатель будет работать на обедненной смеси.

Утечки – проблема не только для субботнего механика. «Современные автомобили используют вакуум двигателя для управления огромным количеством вещей, и диагностика утечек является серьезной проблемой для технических специалистов», – пояснил президент Redline Detection Закари Паркер, чья компания производит систему обнаружения утечек Smoke Pro. «У значительной части из них есть незначительные, иначе необнаруженные утечки вакуума», – говорит он.Конечно, Parker занимается продажей оборудования для обнаружения утечек, но не расстраивайтесь, если вы окажетесь в тупике и вам придется обратиться за профессиональной помощью.

Практическое руководство

Любой поиск утечек вакуума должен начинаться с одного важного инструмента: схемы вакуумного шланга. Иногда это печатают на табличке в моторном отсеке. Если нет, найдите его в руководстве по обслуживанию или обратитесь к онлайн-сервису, например AllData. Вы же не хотите, чтобы очиститель карбюратора распылялся не по той линии.

Теперь, когда вы знаете, где находятся линии, проверьте оба конца каждой вакуумной линии. Мы рекомендуем сделать ксерокопию схемы и использовать маркер, чтобы убедиться, что вы изучили каждую из них. Каждая леска прикреплена к правильному фитингу с обоих концов? Достаточно ли он гибок, чтобы сгибаться по мере необходимости, чтобы удерживать сопутствующую втулку? Пластиковый штуцер в порядке?

Если автомобиль более старый и его закаленные вакуумные линии явно не заменялись десятилетиями, вы можете пойти дальше и заменить все вакуумные линии и их пластиковые соединения по отдельности.Примерно десять футов резиновой лески двух размеров можно заменить – по одной, так что вы не потеряете свое место – примерно за полчаса. Полдюжины утечек настолько малых, что их невозможно отследить, могут составить одну крупную утечку.

Деннис Клейман

Уловка с очистителем карбюратора

Вот как механики старой школы научились выявлять утечки. Чтобы компьютер двигателя не обогащал смесь, потяните за провод датчика положения дроссельной заслонки или любого другого датчика, который будет держать двигатель в режиме разомкнутого контура, когда компьютер использует жестко запрограммированные значения по умолчанию для количества топлива вместо автоматически регулируя микс, чтобы он оставался рядом с этим золотым 14.Соотношение 7: 1. Карбюраторные двигатели всегда имеют такое заданное соотношение воздух-топливо.

Затем запустите двигатель и дайте ему поработать на холостом ходу. Затем распылите аэрозольный очиститель карбюратора на предполагаемую утечку. Да, это опасно, особенно если вы считаете свои брови важными. В двигателе нигде не должно быть источника воспламенения, но однажды в синюю луну случайная искра или перегретый выпускной коллектор могут вызвать вспышку очистителя карбюратора. Вас предупредили.

Горючий очиститель карбюратора всасывается в утечку, и двигатель на мгновение набирает обороты холостого хода – и, вероятно, работает на всех цилиндрах, если происходит перебои в зажигании.Используйте короткие прямые затяжки очистителя карбюратора, чтобы локализовать утечку.

Другой вариант – использовать незажженную пропановую горелку для обнаружения утечек – почти так же, как вы используете очиститель карбюратора. Кусок шланга, протянутый через выходное отверстие клапана резака, позволит вам обойти моторный отсек. Когда горючий пропан всасывается в двигатель, работающий на обедненной смеси, он сглаживается и немного ускоряется.

Если вы предпочитаете использовать что-то менее легковоспламеняющееся, вы можете распылить воду или моторное масло на предполагаемую утечку и добиться того же результата.Когда вода попадает в утечку, она на мгновение прерывает дополнительный поток кислорода, и обороты двигателя изменяются.

Профессиональный метод

Система Smoke Pro от Redline Detection немного дороговата для субботнего механика, она стоит почти 900 долларов , хотя это одна из менее дорогих систем обнаружения утечек. Нажатие кнопки дыма дает вам пять минут густого белого дыма, который закачивается во впускную систему и вакуумные линии.Сам по себе дым представляет собой испаренное минеральное масло, которое можно купить в аптеке. Машина работает от аккумуляторной батареи автомобиля и использует производственный воздух для давления. Внутренний регулятор поддерживает давление, создаваемое Smoke Pro, на достаточно низком уровне, чтобы ничто не повредило машину, но на достаточно высоком, чтобы утечки испускали характерные клубы дыма. Попался!

Redline Detection 95-0003c Детектор утечек Smoke Pro Total Tech

Обнаружение красной линии

973 доллара.22


С помощью этой системы мы обнаружили пару утечек во впускном коллекторе за пять минут, хотя мы не знали, с чего начать. Это также полезно для поиска утечек выхлопных газов, поскольку утечка выхлопных газов перед датчиком O2 может втянуть дополнительный кислород и имитировать утечку вакуума, даже если она недостаточно велика, чтобы издавать какой-либо шум. Хотя дым не совсем приятный, он намного безопаснее и вызывает меньше слез, чем очиститель карбюратора.

Smoke Out Leaks

Это профессиональный инструмент, но дымогенератор упрощает поиск утечек вакуума.Утечки вакуума, как правило, возникают группами, поскольку резиновые шланги и пластмассовые вакуумные фитинги изнашиваются с возрастом автомобиля. Продолжайте охоту, пока не найдете их всех.


Деннис Клейман

1. Начните экспедицию по устранению утечек вакуума, закрыв все очевидные потенциальные порты во впускном коллекторе, начиная с впуска в корпус дроссельной заслонки от воздухоочистителя.


Деннис Клейман

2. Подсоедините сопло дымогенератора к коллектору. Хорошее место – через вакуумную магистраль большого диаметра к усилителю тормозов.


Деннис Клейман

3. Быстрый способ герметизировать входное отверстие – обернуть воздухоочиститель липкой пищевой пленкой, хотя этот метод не так хорош, как закупорка круглого резинового канала где-нибудь ближе к корпусу дроссельной заслонки. (Не забудьте снять полиэтиленовую пленку, когда закончите, иначе машина даже не заведется.)


Деннис Клейман

4. Нажмите кнопку дыма и дайте дыму пару минут, чтобы он пропитал впускной тракт. При хорошем ярком свете прочешите моторный отсек на предмет появления дыма. Как вы можете видеть в нашем примере выше, дым, выходящий из маслозаливной горловины, может указывать на неисправность системы вентиляции картера , в зависимости от автомобиля. Обратитесь к руководству, чтобы узнать, является ли клапан системы принудительной вентиляции картера (или PCV) обратным клапаном или каким-либо другим методом измерения вакуума в коллекторе в картере.Этот клапан забирает воздух и топливные газы из картера и направляет их обратно во впускной коллектор, где они могут сгореть в камере сгорания, поэтому он очень важен, если вам нужно пройти проверку выбросов .


Деннис Клейман

5. Негерметичная прокладка коллектора или треснувший коллектор также могут вызвать утечку воздуха в выхлопную систему, что приведет к сбоям в работе кислородных датчиков. Еще один быстрый тест – заполнить выхлоп дымом.Удивительно, но утечка может пропускать изрядное количество воздуха без заметного шума выхлопа.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Обнаружение утечек вакуума – безопасный способ поиска утечек вакуума

Обнаружение утечки вакуума – безопасный способ поиска утечек вакуума

Утечка вакуума может обмануть вас и ваш автомобильный компьютер, заставив поверить в то, что конкретный датчик или систему требует ремонта.

Затем вы начинаете заменять компоненты, надеясь, что проблема устранена, но безуспешно.
Часто утечка вакуума издает слышимый шипящий звук, что облегчает ее обнаружение; в других случаях, однако, вы ничего не слышите.

Поэтому многие магазины используют специальное дорогостоящее оборудование для обнаружения труднообнаруживаемой утечки вакуума.

Обнаружение утечки вакуума с помощью дымогенератора

Итак, эти машины подают искусственный дым во впускной коллектор.Затем вы ищите дым; просачивание из шлангов, прокладок или трещин в коллекторе, чтобы найти утечку вакуума.

Автомобильная дымовая машина

Следовательно, этот тип оборудования часто требуется для поиска; небольшие утечки воздуха в системе контроля (EVAP) (выбросы в результате испарения). Но дымовые машины могут стоить от 600 до 2000 долларов или больше, в зависимости от модели и характеристик. Таким образом, они предназначены в первую очередь для использования профессиональными техниками.

Но, прежде чем отправиться в магазин, вы можете применить простые используемые методы; для отслеживания наиболее частых утечек вакуума.

Вакуум во впускном коллекторе, откуда он берется

Во впускном коллекторе имеется разрежение в результате перекачивания поршней двигателя. А также ограничение, создаваемое дроссельной заслонкой. Следовательно, если бы не дроссельная заслонка, перекрывающая поток воздуха в двигатель; во впускном коллекторе будет небольшое разрежение, если оно вообще есть.

Общие симптомы:
  • Возгорание
  • Неуверенность
  • Жесткий запуск
  • Малая мощность двигателя
  • Пропуски зажигания в двигателе
  • Низкая экономия топлива
  • Плохое ускорение
  • Неровный холостой ход
  • Высокий холостой ход
  • Стойка
  • Камень
  • Проверьте индикатор двигателя (CEL) на
  • Плохая тормозная способность (на вакуумных силовых тормозах)

Имейте в виду, что эти симптомы не исключают утечки вакуума, так как:

Например, может вызывать один или несколько из этих симптомов.

Чтобы найти утечку вакуума, всегда начинайте с визуального осмотра

Хорошо, теперь, когда мы рассмотрели, что делают утечки вакуума; как найти компоненты, которые пропускают вакуум? Один из способов – визуально осмотреть все вакуумные шланги и соединения. Ищите отсоединенные, ослабленные или потрескавшиеся шланги, сломанные фитинги и т. Д.

Утечка в вакуумном шланге

Утечки вакуума часто становятся неуловимой иглой в стоге сена. Если это не шланг утечки вакуума; а еще что-то вроде прокладки, изношенного вала дроссельной заслонки, уплотнительных колец форсунок и т. д.; вы можете никогда не найти его, используя эту технику.

Найдите утечки, применив давление воздуха – испытание мыльной водой. (Так же, как мы искали утечки в шинах)

Безопасный способ найти неуловимую утечку вакуума; для создания давления во впускном коллекторе приблизительно три фунта. регулируемого воздуха. Это можно сделать, прикрепив регулятор к воздушному шлангу в магазине; затем присоединение шланга к вакуумному фитингу или фитингу клапана (PCV) на впускном коллекторе; карбюратор или корпус дроссельной заслонки.

Прежде всего, не прилагайте слишком большого давления, иначе вы можете создать новые утечки!

При выключенном двигателе и поступлении воздуха в коллектор опрыскайте мыльной водой предполагаемые утечки.

Распылите мыльную воду на предполагаемые утечки

Следовательно, если вы видите пузыри, значит, вы нашли утечку.

Общий код двигателя P2282:
Насколько серьезен код P2282?

Код P2282 указывает на то, что (ECM) / (PCM) обнаруживает утечку вакуума и неизмеренный воздух; попадает в двигатель.В результате возникает обедненный режим холостого хода. Следовательно, это может привести к остановке двигателя и сбоям при испытании на выбросы загрязняющих веществ.

Какой ремонт может исправить ошибку P2282?
  • Замена клапана (PCV).
  • Замена регулирующего клапана продувки испарителя.
  • Устранение утечек вакуума во впускном коллекторе или корпусе дроссельной заслонки.
  • Замена или ремонт вакуумных линий с трещинами, поломками и утечками.

Заключение

Итак, код P2282 – это код, который указывает, что во впускную систему попадает неизмеренный воздух.Если внешней утечки не обнаружено, возможно, у вас внутренняя утечка. У вас может быть впускной клапан, который не герметичен в одном из цилиндров. Это не очень распространено, но следует помнить о такой возможности.

Наконец, для правильной диагностики может потребоваться проверка герметичности цилиндра или проверка компрессии.

Спасибо!

Как диагностировать и устранить утечку на впуске

Пытаясь помочь диагностировать проблему по телефону, возникла тема утечек на впуске.Утечки всасывания – отстой, в прямом и переносном смысле, и они распространены. К счастью для вас, у меня есть совет из гаража, который поможет вам найти проблему и предложения по их устранению.

Утечка всасывания происходит, когда часть впускного тракта после устройства подачи топлива повреждена. В двигатель поступает неизмеренный воздух. Это проблематично, потому что это влияет на соотношение воздух / топливо. Даже если ваш байк мог быть настроен на максимальную производительность, дополнительный воздух делает смесь обедненной и может повысить температуру двигателя, особенно на двигателях с воздушным охлаждением.В лучшем случае возникают проблемы с ездовыми качествами. Худший случай? Вы проделаете большую толстую дырочку в верхней части поршня.

Два хрестоматийных симптома утечки на впуске – высокий холостой ход и “зависание” оборотов. Если ваш велосипед внезапно начинает работать на холостом ходу выше без особой причины, возможно, виновата утечка воздуха. А обороты висят? Что ж, если вы выжимаете сцепление и резко закрываете дроссельную заслонку, а обороты двигателя не падают сразу, у вас, вероятно, есть утечка воздуха. (Это также можно отнести к программированию EFI, чтобы помочь количеству выбросов, но если обороты просто начнут зависать в один прекрасный день, подозревайте утечку на впуске.)

Если вы не уверены, есть ли у вас утечка из воздухозаборника, и хотите проверить, есть трюк, которому меня научил седобородый, который я использую до сих пор. Заведите велосипед и продолжайте работать. (Обычно слышны сильные утечки на впуске, достаточные для того, чтобы мотоцикл не работал на холостом ходу!) В этот момент возьмите пропановую горелку. Ага, тот самый, который вы используете для пропотевания медных труб. Включите газ, но не зажигайте его. Направляйте пропан рядом с забором и методично обходите весь забор. Если вы слышите, что скорость холостого хода велосипеда внезапно увеличивается, вы находитесь в зоне утечки.Локальный визуальный осмотр обычно помогает выявить проблему. Ищите признаки неисправности прокладки или уплотнения или треснувшего коллектора. Совет: если вы не можете засовывать головку резака в укромные уголки и трещины на велосипеде, снимите сопло резака и наденьте резиновый шланг на латунную головку резака. Так вы попадете даже в самые труднодоступные места.

Резиновый воздухозаборник на многих UJM может быть неприятным источником проблем, связанных с производительностью. Фото Lemmy. Утечки на всасывании на разных байках могут происходить по разным причинам.Как правило, на стандартном метрическом двигателе с поперечной рамой имеется резиновый впускной «пыльник», который перемещает топливо из блока форсунки или карбюратора в головку блока цилиндров. Снаружи эти ботинки подвергаются воздействию высоких температур двигателя. На два крайних ботинка часто попадает солнечный свет, который содержит ультрафиолетовые лучи, которые еще больше ухудшают качество ботинок. Внутренние части ботинок подвержены воздействию топлива, которое обычно плохо сочетается с резиной. Со временем ботинки высыхают и трескаются, и в конечном итоге неизмеренный воздух попадает в двигатель.Решение обычно простое: заменить ботинки. В крайнем случае, вы можете размазать RTV-силикон на более мелкие трещины, но это строго временный ремонт жевательной резинки.

Менее распространенный предмет – треснувший вакуумный шланг. Часто на велосипедах возникают утечки на впуске из резинового шланга, который использовался для приведения в действие какого-либо предмета, но шланг изнашивается. Чаще всего я вижу умирающий шланг, как правило, на старых метрических велосипедах, которые используют кран с вакуумным приводом.

Внутренние V-образные близнецы тоже страдают от утечек на впуске, но обычно по разным причинам.Я время от времени замечаю, что воздухозаборники плохо совмещены с головками блока цилиндров после работы на высшем уровне. Некоторые механики не понимают, что лучшее уплотнение часто получается, если сориентировать воздухозаборник так, как он хочет сидеть, , а затем , прикручивая головки болтами.

Двигатели Evolution и Twin Cam стабилизируют внешний конец впуска с помощью пластины, которая крепится болтами к головке блока цилиндров. Фото Лемми.

Однако более частая причина утечек на Harley-Davidson гораздо менее мистична.Просто отсутствие опоры карбюратора. На более поздних моделях мотоциклов Harley-Davidson заводские дроссельные заслонки и карбюраторы очень надежно прикреплены к головкам. Однако на более ранних велосипедах и байках, которые были оснащены послепродажными карбюраторами, правильному креплению карбюратора часто не уделяется должного внимания.

Если вы присмотритесь, вы действительно можете увидеть две опоры на этом Super B. Одна из них прикрепляет впускной коллектор к корпусу двигателя, а также дополнительный кронштейн, удерживающий карбюратор напротив передней коромысла.Фото Лемми.

В этом случае решение двоякое. Первым делом нужно заменить прокладки или кольца коллектора. Скорее всего, они деформировались, когда карбюратор раскачивался и зависал, так как его вес не поддерживался.

Опорный кронштейн Gasbox позволяет подъемному блоку Ironhead выполнять двойную работу. Фото газовой коробки. Вторая часть решения – опора карбюратора! Доступны самодельные и коммерческие решения, и оба могут работать нормально. S&S делает довольно хороший агрегат, который я использую на одной из своих лопат.Я также сам делал некоторые из них, от простых до необычных. Мне нравится использовать центральный болт корпуса на Big Twins, но есть всевозможные творческие способы удерживать воздухозаборник в неподвижном состоянии.

По мере усиления утечки вы, вероятно, начнете замечать симптомы. Двигатель, вероятно, будет работать с перебоями, и его будет трудно запустить, особенно в холодную погоду. Конечно, само собой разумеется, что утечки в лучшем случае затрудняют настройку. Если состояние ухудшается и на него не обращают внимания в течение достаточно долгого времени, сочетание улучшенной синхронизации зажигания, жаркой погоды и большой нагрузки может фактически прожечь дыру прямо в верхней части поршня, так что это одна из тех проблем, с которой лучше считаться раньше, чем позже.

Утечка всасывания – отстой. Но это не обязательно.

Как найти утечку вакуума и как ее исправить (8 простых шагов)

Утечка вакуума может вызвать множество различных проблем с двигателем вашего автомобиля, и даже больше, если вы не устраните ее как можно скорее.

Но как определить место утечки вакуума, и есть ли какие-нибудь методы, которые можно использовать, не покупая все модные инструменты?

На самом деле есть несколько методов, которые вы можете использовать, чтобы найти утечку вакуума.Некоторые надежнее других, так что приступим!

Как найти утечку вакуума

Самый дешевый и простой способ найти утечку вакуума дома без использования каких-либо инструментов – это осторожно распылить легковоспламеняющуюся жидкость вокруг участков, откуда, как вы подозреваете, может исходить утечка. Это заставит двигатель всасывать это и сжигать эту жидкость, и, следовательно, частота вращения увеличивается, и вы будете знать, в какой области находится утечка.

Этот метод может быть опасен, если вы не будете осторожны, так как вы можете вызвать возгорание вашего автомобиля! Мы всегда рекомендуем использовать подходящие инструменты для поиска утечек вакуума! Делайте это на свой страх и риск и всегда делайте это на улице.Держите огнетушитель очень близко. (Примечание: никогда не распыляйте близко к горячим частям или частям зажигания.)
Эти действия должны выполняться только профессионалами!
Спуститесь в статью, чтобы найти более безопасные методы.

Общее время: 5 минут

1. Осмотрите вакуумные шланги

Первый шаг, который вы должны сделать, прежде чем углубляться в это руководство, – это проверить все вакуумные шланги на предмет трещин или полностью сломанных шлангов. Вакуумные шланги сделаны из резины, которая затвердеет и начнет трескаться через несколько лет нахождения в тепле двигателя.Замените все обнаруженные неисправные вакуумные шланги.

2. Запустить двигатель

Если вы не обнаружили трещин или негерметичных вакуумных шлангов или других деталей в моторном отсеке, пора запустить двигатель. Включите стояночный тормоз, установите коробку передач в нейтральное положение или парковочное положение и запустите двигатель. Будьте осторожны, не прикасайтесь к движущимся или горячим частям во время этого руководства!

3. Подготовьте легковоспламеняющийся спрей

Для продолжения работы с этим руководством вам понадобится легковоспламеняющаяся жидкость в виде спрея или газа.Вы можете, например, использовать спрей для стартера, очиститель тормозов, очиститель карбюратора или пропановый газ от пропановой горелки. Мы настоятельно рекомендуем использовать очиститель карбюратора или пропановую горелку для этих шагов.

4. Тщательно распылить вокруг прокладки впускного коллектора

.

Возьмите спрей и попытайтесь определить место, где впускной коллектор соединяется с головкой блока цилиндров, и осторожно распылите на этом месте соединение на каждом цилиндре. Если обороты автомобиля меняются или начинают звучать странно, скорее всего, у вашего автомобиля плохая прокладка впускного коллектора.Вы также можете попробовать распылить вокруг других подозрительных участков впускного коллектора, если он разделен на несколько частей.

5. Тщательно опрыскайте вакуумные шланги

Найдите место подсоединения всех вакуумных шлангов к впускному коллектору и распылите на их соединения. Даже если они хорошо выглядят, в них могут быть небольшие протекающие трещины. Вы также можете проследить за шлангами и опрыскать другой конец. Если обороты двигателя становятся выше или ниже, вы определенно обнаружили утечку вакуума.

6. Тщательно опрыскайте шланг усилителя тормозов

Усилитель тормозов создает разрежение с помощью одностороннего клапана, чтобы вам не приходилось слишком сильно нажимать на педаль тормоза для торможения. Распылите средство вокруг соединения с ним и других участков вокруг усилителя тормозов, чтобы попытаться найти утечки. Однако здесь вы должны очень внимательно прислушиваться к частоте вращения двигателя, поскольку она находится так далеко от двигателя, что нет уверенности, что она будет заметна.

7. Тщательно опрыскайте соленоиды и исполнительные механизмы

Осмотрите впускной коллектор и проследите за вакуумными шлангами, чтобы найти соленоиды и исполнительные механизмы, подключенные к вакуумной системе.Эти соленоиды и приводы часто изготавливаются из пластика, который со временем может треснуть. Распылите на них, особенно если у них есть оси, прикрепленные к впускному коллектору, как на картинке выше. Замените неисправные приводы или соленоиды, если обнаружите негерметичный.

8. Тщательно опрыскайте корпус дроссельной заслонки

.

Теперь у нас есть последний шаг, который нужно проверить, и это прокладка между корпусом дроссельной заслонки и впускным коллектором. Корпус дроссельной заслонки прикручен 3 или 4 винтами к впускному коллектору, или часто между этими двумя частями есть резиновая или бумажная прокладка.Бывает, что эта прокладка выходит из строя и начинает течь. Распылите на другие области вокруг корпуса дроссельной заслонки, чтобы проверить герметичность.

Сметная стоимость: 5 USD

Другие методы поиска утечек вакуума

Поэтому, если вы считаете, что приведенное выше руководство слишком рискованно для легковоспламеняющихся жидкостей, вы также можете использовать другие методы. Вот три различных способа обнаружения утечек вакуума!

СВЯЗАННЫЙ: 6 симптомов утечки вакуума и причины

1.Визуальные проверки и проверки на слух

В некоторых случаях утечки вакуума легко обнаружить, просто посмотрев на компоненты в моторном отсеке. Проверьте, нет ли трещин или сломанных вакуумных шлангов или других признаков утечки. Часто вокруг места утечки может быть и немного масла, поэтому ищите следы масел вокруг заборного отверстия.

Утечки вакуума часто вызывают высокий звук и на холостом ходу, и обычно вы можете определить место утечки, просто послушав слух. Однако будьте осторожны, не прикасайтесь к движущимся или горячим частям во время прослушивания.

2. Мыло и вода

Вы также можете использовать мыло и воду, чтобы найти утечки вокруг воздухозаборника. Однако этот метод более эффективен, когда воздух выталкивается наружу, а не всасывается, как при утечке вакуума. С помощью мыла вы сможете увидеть, откуда происходит утечка. Если честно, я не очень-то пробовал этот метод, и вам решать, хотите ли вы это сделать.

3. Используйте дымовую машину EVAP

Это метод для профессионалов, которые хотят очень быстро и очень безопасно обнаруживать утечки вакуума.Обратной стороной является то, что вам нужна дымовая машина EVAP, которая часто может стоить более 1000 долларов, и, вероятно, у вас нет ничего, что есть в вашем гараже.

Однако, если вам посчастливилось одолжить его в ремонтной мастерской, вам обязательно стоит это сделать. Если у вас есть мастерская и нет дымовой машины, это настоятельно рекомендуется. Вы сэкономите много времени при поиске и устранении неисправностей.

Часто задаваемые вопросы по поиску утечки вакуума

Что я могу распылить, чтобы проверить отсутствие утечек вакуума?

Вы можете распылять любые легковоспламеняющиеся жидкости, но будьте осторожны с любыми материалами, которые могут повредить двигатель.Мы рекомендуем использовать только очиститель карбюратора, очиститель тормозов, пропан или аэрозоль для стартера.

Можете ли вы использовать Carb Cleaner, чтобы найти утечку вакуума?

Да, очиститель карбюратора отлично подходит для этой работы, и на самом деле это одна из рекомендуемых нами жидкостей для поиска утечек вакуума.

Можете ли вы использовать пусковую жидкость, чтобы найти утечку вакуума?

Да, вы можете использовать стартерную жидкость, чтобы найти утечку вакуума. Однако, на наш взгляд, он слишком огнеопасен для этой работы и немного опасен.Очиститель тормозов или очиститель карбюратора работает лучше.

Можно ли использовать очиститель тормозов, чтобы найти утечку вакуума?

Да, использование очистителя тормозов очень хорошо помогает при поиске утечки вакуума. Это немного зависит от разных марок очистителей тормозов, но убедитесь, что очиститель тормозов не является слишком легковоспламеняющимся или слишком легковоспламеняющимся.

Обнаружение утечек во впускном коллекторе

Обнаружение утечек воздуха во впускном коллекторе

Ваш двигатель работал нормально.Недавно он начал работать плохо, может быть, когда тепло, может быть, когда холодно, а иногда проблема просто кажется, приходит и уходит. Проблема показывает признаки как богатого, так и бережливого бега. карбюратор. Вы сделали очевидное, например, поменяли форсунки, заменили свечи зажигания, проверьте провода вилки и замените фильтрующий элемент воздушного фильтра, но проблема не исчезнет. Вы и ваш механик очень расстроены, потому что вы не можете идентифицировать эта проблема.

Неустойчивые симптомы , подобные этим, могут быть признаком утечки воздуха в впускной коллектор или карбюратор.

Конструкция двигателя Harley-Davidson и впускной коллектор делают он склонен к утечкам воздуха. Двумя основными причинами являются неправильная установка и возраст. к условию. Симптомы обычно развиваются сразу после работы с карбюратор.

Обнаружить утечку воздуха в коллекторе просто. Все, что вам нужно, это банка проникающего масла (как WD-40) с установленной удлиненной форсункой. С двигатель работает на холостом ходу, направьте сильную струю проникающего масла на коллектор область прокладки и основание карбюратора.Когда брызги попадут на место утечки, будет отчетливое изменение звука двигателя. Если утечка воздуха major, изменение звука будет достаточно очевидным. Меньшие утечки могут создавать только мелкие изменения в звуке.

Температура двигателя должна соответствовать времени наибольшей проблемы часто встречается. Если вы случайно опрыскаете выхлопную систему, вы можете получить немного дыма. Проникающее масло можно удалить, вымыв велосипед после двигатель остывает.

Большинство карбюраторов имеют присоединенные вакуумные линии или фитинги. Вакуум Линии обычно идут к VOES, а на последних моделях – к топливному крану. Если вы подозреваете утечку воздуха, просто замените эти шланги. Вы можете приобрести вакуумный шланг в ваш местный магазин автозапчастей. Замена шлангов – лучший способ здесь устраните утечки вакуума.

Карбюратор CV имеет одну дополнительную область, которая может создавать проблемы. Сверху слайд имеет неопреновую диафрагму.Если диафрагма установлена неправильно или развиваются трещины, произойдет утечка воздуха. Проблемы скорее всего проявиться сразу после повторного впрыскивания или внесения изменений в карбюратор. Убедитесь, что вы правильно установили эту диафрагму после обновления вашего Карбюратор CV. Мембрана должна быть правильно установлена, иначе возникнет утечка воздуха. развивать.

Используя эту информацию , теперь у вас есть средства для определения причины из-за проблем с производительностью вашего двигателя.

Как найти и устранить утечку вакуума в автомобильном двигателе

Мы – команда сертифицированных ASE механиков, которые создали это руководство, чтобы помочь вы экономите деньги, выполняя работу самостоятельно, или, по крайней мере, видите, что платите когда работаешь в магазине. Вакуум в двигателе – важный фактор в уравнении системы управления топливом, которая определяется компьютер двигателя. Самый удержание в двигателе внутреннего сгорания вакуума от 15 до 18 дюймов на холостом ходу, это состояние меняется, поскольку двигатель находится под нагрузкой, количество вакуума измеряется комбинацией различных датчиков, таких как массовый расход воздуха (MAF), положения дроссельной заслонки (TPS) или датчика абсолютного давления в коллекторе (MAP).

Симптомы

При ненадлежащем вакууме двигатель вынужден работать в нестабильной среде, которая может вызвать проверьте свет двигателя, низкие обороты, высокие холостой ход, плохой разгон, пропуски зажигания в цилиндрах и глохнет на холостом ходу. Дополнительная сторона утечки вакуума эффекты могут включать слабые тормоза с усилителем, Проблемы системы EVAP и смесь HVAC проблемы с приводом двери.

Давайте прыгнем!

  1. Поднимите капот и осмотрите вакуумные шланги (двигатель выключен) на предмет явных трещин или поломок, обязательно также проверить системы PCV и EVAP.
  2. Если обнаружена сломанная или ветхая вакуумная линия, снимите шланг и замените его. леска с новым шлангом, которую можно приобрести в любом магазине автозапчастей, возьмите старый шланг с собой, чтобы получить правильный размер.
  3. Если после осмотра видимых проблем не обнаружено, проблема может быть в шланге. который не виден, или имеется неисправность впускной или прокладки корпуса дроссельной заслонки, которая может можно найти с помощью очистителя карбюратора или WD40, имейте в виду, что они легковоспламеняющиеся поэтому не распыляйте на выпускные коллекторы.Начните с холодного двигателя, и если двигатель глохнет на холостом ходу, есть помощник слегка прижать дроссельную заслонку, чтобы двигатель работал стабильно. Чтобы помочь в при обнаружении утечки вакуума может быть слышно шипение или свист что поможет точно определить проблему. Есть альтернативные методы, которые включают с помощью дымогенератора, который прикреплен к вакуумному шлангу на двигателе. Дым затем закачивается во впуск двигателя, где его можно обнаружить в месте утечки, Следующая инструкция – более дешевая альтернатива покупке коптильни.
  4. При работающем двигателе распылите очиститель рядом с отверстием дроссельной заслонки и вокруг него, воздухозаборная трубка и вакуумные шланги, если двигатель набирает обороты на холостом ходу или запускается для бесперебойной работы очиститель горит, и вы нашли утечку.
  5. Посмотрите видео!

    После просмотра видео продолжайте читать оставшуюся часть руководства по подбору Дополнительная информация.

    СПОНСИРУЕМЫЕ ССЫЛКИ

  6. Продолжить испытание путем распыления на камеру и основание впускного коллектора. прокладки, соблюдая обороты двигателя, если прокладка вышла из строя, обороты двигателя будет увеличиваться.
  7. Перейти к внешним компонентам, таким как соленоиды управления EVAP и вакуум соединения линий, наблюдая за частотой вращения двигателя.
  8. В усилитель тормозов подается большое количество разрежения, что позволяет при сильных утечках распылить вокруг усилителя, наблюдая за частотой вращения двигателя. Также иногда слышен шипящий шум изнутри автомобиля над педалью тормоза, что указывает на отказ усилителя.Альтернатива Метод вакуумной проверки герметичности состоит в том, чтобы осторожно пережать подводящую линию к аксессуару. и наблюдайте за оборотами двигателя, увеличение указывает на утечку.
  9. Проверьте маленькие вакуумные трубки на наличие трещин и обломков, эти трубки обеспечивают вакуум для многих аксессуаров, таких как обогреватель / кондиционер, протекает под приборной панели или рядом с вытяжкой отопителя также может произойти.
  10. Тестер вакуума можно использовать для проверки таких элементов, как датчик MAP, клапан рециркуляции отработавших газов, вакуумная канистра, усилитель тормозов или привод дверцы смесителя HVAC.Отключите линию от аксессуара и подключите к тестеру, прокачивайте тестер и наблюдайте вакуум, манометр поднимется и должен оставаться устойчивым, если аксессуар Ладно.
  11. При использовании диагностического прибора проверка топливной отделки может указывать на разрежение. утечка, топливная отделка должна быть около + или – 5, если она больше 7, вы можете подозреваете утечку.
  12. Если все еще есть подозрения на утечку вакуума, снимите крышку маслозаливной горловины с помощью двигатель работает, положите руку на отверстие масляной крышки, если вы чувствуете вакуум, когда вы убираете руку, есть вероятность, что впускная прокладка вышла из строя и имеет внутреннюю утечку.

Дополнительное видео по устранению утечки вакуума

Вопросы?

Наши сертифицированные специалисты готовы ответить на вопросы о вакууме. утечка вопросов бесплатно. Мы надеемся, что вы сэкономили деньги и извлекли уроки из этого руководства. Создаем полный комплект руководств по ремонту автомобилей. Пожалуйста подписывайтесь на наш YouTube 2CarPros канал и регулярно проверяйте наличие новых видео, которые загружаются регулярно.

Статья опубликована 2021.09.19

Диагностика прокладки впускного коллектора | KnowYourParts

В те времена, когда у большинства двигателей были чугунные блоки, головки и коллекторы, впускной коллектор можно было легко герметизировать с помощью простых и относительно недорогих высеченных металлических прокладок с фибровой поверхностью.Для обеспечения герметичности установки обычно требовался герметик.

Введение многоточечного впрыска топлива в конце 80-х и 90-х годов означало, что во впускной коллектор больше не нужно было пропускать воздушно-топливную смесь, только воздух.

Это дало разработчикам двигателей больше свободы для оптимизации воздушного потока. Коллекторы стали более сложными, а пластик стал популярным материалом для литья коллекторов из-за его небольшого веса и стоимости.

Некоторые из них также были оснащены регулирующими клапанами, которые могли перенаправлять воздух внутри коллектора для изменения скорости и потока воздуха в соответствии с частотой вращения двигателя и нагрузкой.

Проблемные приложения

В двигателях с алюминиевыми головками цилиндров коррозия обычно разрушает область вокруг отверстий для охлаждающей жидкости. Если пластик под уплотнительным буртиком на прокладке впускного коллектора будет съеден, прокладка не сможет удерживать уплотнение и будет протекать. В этом случае винить прокладку в утечке нельзя.

Некоторые производители изменили конструкцию сервисных прокладок впускного коллектора для некоторых проблемных областей применения. Они заменили уплотнительные кольца силиконовой резины на более прочный материал, называемый фторэластомером (FKM), который намного более устойчив к маслам, растворителям и химическим воздействиям.

Расположение уплотнительных буртиков в некоторых приложениях также было несколько изменено. Оригинальные прокладки OE, а также обновленные сервисные прокладки обычно черного цвета с оранжевыми уплотнительными шайбами.

Меры предосторожности при установке

При обслуживании или разборке двигателей с большим пробегом обращайте особое внимание на состояние уплотнительных поверхностей вокруг отверстий для охлаждающей жидкости на головках. Если эта область подверглась эрозии или изъязвлению, прокладки впускного коллектора могут не уплотняться должным образом при сборке двигателя.

В некоторых случаях можно очистить сопрягаемую поверхность головки с ямками, слегка изменив поверхность со стороны впускного отверстия головки. Ямы также можно заполнить и запечатать высокотемпературными эпоксидными наполнителями, а затем отшлифовать или обработать на станке, чтобы восстановить гладкую плоскую поверхность. Если эрозия серьезная, может даже потребоваться нарастить поврежденный участок путем сварки TIG головки или ее полной замены на новую или утилизированную отливку.

По словам одного производителя прокладок на вторичном рынке, рекомендуемая чистота поверхности для сопрягаемых поверхностей впускного коллектора и головки блока цилиндров в идеале должна составлять от 30 до 60 микродюймов Ra (средняя шероховатость).Другой производитель прокладок сказал, что Ra будет достаточно от 20 до 80 Ra.

В отличие от сверхгладкой поверхности, которая обычно требуется для прокладок головки MLS последних моделей (20 Ra или меньше), качество поверхности большинства прокладок впускного коллектора не так критично. Но даже в этом случае он должен быть гладким, плоским и чистым, с минимальными изъязвлениями и волнистостями.

Если впускной коллектор или впускные отверстия на головке фрезерованы со слишком высокой скоростью подачи, это может оставить волнистую поверхность с выступами и впадинами, которые трудно герметизировать.Это может привести к утечкам охлаждающей жидкости или вакуума, а также к преждевременному выходу из строя уплотнительных буртиков прокладки впускного коллектора.

Общую плоскостность обеих сопрягаемых поверхностей также следует проверять с помощью линейки и щупа. Плоскостность должна составлять 0,003 дюйма или меньше на сопрягаемой поверхности впускного коллектора и впускных каналов головки блока цилиндров на двигателях V6, и она должна быть 0,004 дюйма или меньше на V8 или рядной шестерке.

Не менее важно, чтобы поверхности впускного коллектора и головки были чистыми (без смазки, масла или пленки охлаждающей жидкости) и сухими.Запрещается использовать RTV, другие герметики или клеи вокруг охлаждающей жидкости или впускных отверстий на прокладках несущего типа. Единственное место, где может потребоваться силикон RTV, – это герметизация области, в которой концы прокладок впускного коллектора соприкасаются с концевыми уплотнениями на блоке под впускным коллектором или крышкой впадины.

Также важно, чтобы резьба болтов впускного коллектора в головке была чистой и неповрежденной, так как это может повлиять на момент затяжки. Рекомендуется использовать новые болты впускного коллектора.Но если вам придется повторно использовать старые болты, убедитесь, что резьба чистая и не повреждена. Кроме того, при затяжке болтов впускного коллектора следуйте рекомендованной процедуре затяжки и убедитесь, что это последняя процедура, поскольку исходная процедура и характеристики крутящего момента могли быть пересмотрены.

Если прокладка впускного коллектора не обеспечивает плотного уплотнения вокруг отверстий для охлаждающей жидкости, это может привести к утечке охлаждающей жидкости в картер. Если он не плотно прилегает к впускным отверстиям, это может привести к утечкам вакуума, которые нарушают топливно-воздушную смесь и вызывают проблемы с холостым ходом и управляемостью.

Испытания на утечку воздуха

Даже самая маленькая утечка во впускном коллекторе может вызвать проблему с регулировкой подачи топлива. Поиск утечки с помощью глаз и ушей может занять много времени.

Утечки воздуха во впускном коллекторе будут засасывать воздух, а не выпускать его. То, что всасывается, будет влиять на топливную смесь и воздействовать на двигатель и системы выбросов.

Дымовая машина позволяет диагностировать множественные утечки за меньшее время по сравнению с другими методами. Дымовая машина может создать давление во впускном коллекторе и ввести дым или пар в систему.Если есть утечка, вы увидите дым.

Подключите дымовую машину к вакуумному отверстию, например, к линии подачи к усилителю тормозов. Обязательно заблокируйте корпус дроссельной заслонки заглушкой подходящего размера. Также заблокируйте систему PCV.

Негерметичные уплотнения форсунок могут вызывать коды обедненной смеси и пропуски зажигания. Обычные методы испытаний часто включают воспламеняющиеся газы или нанесение густого масла на уплотнения и поиск изменения скорости вращения. Но этот тест нельзя проводить на двигателях, доступ к которым ограничен из-за впускного коллектора.Дымовые машины могут помочь обнаружить эти утечки без какой-либо разборки.

Дым, идущий из маслозаливной горловины или системы PCV на двигателе, который не пропускает зажигание, может означать, что нижняя часть коллектора протекает или треснула. Это также может указывать на изношенные направляющие клапана или уплотнения.

Утечки охлаждающей жидкости

Охлаждающая жидкость не исчезает волшебным образом; он должен куда-то пойти. Внешние утечки можно увидеть невооруженным глазом или с помощью красителей. Внутренние утечки могут попасть в камеру сгорания или масло.Обнаружить эти утечки может быть сложно.

Всегда проверяйте всю систему. Проверьте масло на наличие пены или признаков загрязнения. Это может показаться нелогичным, но потратьте время на поиск кодов. Коды, связанные с КПД или кислородным датчиком, могут указывать на утечку охлаждающей жидкости в камеру сгорания. Охлаждающие жидкости содержат фосфаты и другие химические вещества, которые могут повредить датчик кислорода и каталитический нейтрализатор.

Если двигатель V6 или V8, коды могут даже сказать вам, какой банк протекает.Если утечка достаточно велика и находится в желобе, это может вызвать код пропуска зажигания. Если проблема возникает в течение длительного времени, потяните свечи зажигания. Охлаждающая жидкость оставляет на электродах мелово-белые отложения. Эти методы могут помочь сузить круг утечек и определить, следует ли проводить дальнейшие испытания, такие как проверки на сжатие или утечки.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
